ГЛАВА V ПОДГОТОВКА КОМПОНЕНТОВ ЭЛЕКТРОДНЫХ ПОКРЫТИЙ (1956 год)

Компоненты после тонкого измельчения в виде порошков смешанного гранулометрического состава поступают на механические или вибрационные сита для разделения их на фракции.

Наиболее производительными (по количеству просеиваемого материала в час) являются сита непрерывного действия. Но наряду с ними используются для просеивания компонентов механические сита периодического действия и центробежно-циркуляционные сепараторы.

На механическом сите (фиг. 29) периодического действия компоненты периодически нагружаются на деревянную рамку с сеткой, и в результате возвратно-поступательного движения корзинки, сообщаемого кривошипом 4 через тягу 5, они встряхиваются и просеиваются. По мере накопления на сетке отсевов деревянная рамка с сеткой вынимается и отсевы стряхиваются в бачки.

В непрерывно действующих вибрационных ситах компоненты поступают на сетку из бункера с помощью небольшого питателя.

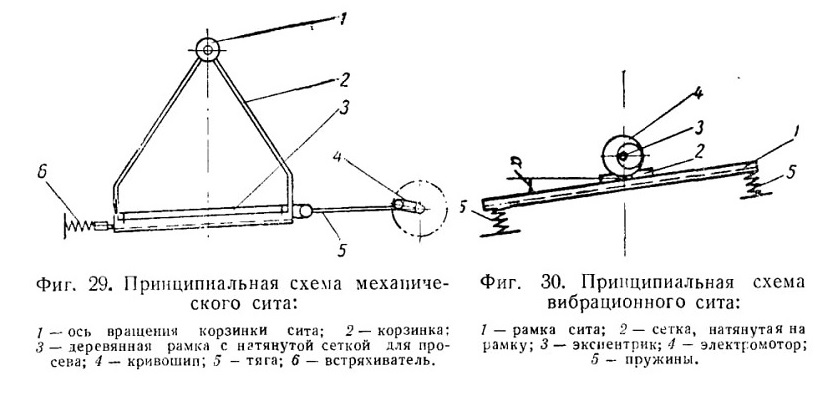

Фиг. 29. Принципиальная схема механического сита:
1 — ось вращения корзинки сита; 2— корзинка: 3 — деревянная рамки с натянутой сеткой для просева; 4 — кривошип; 5 - тяга; 6 — встряхиватель.

Фиг. 30. Принципиальная схема вибрационного сита:
1— рамка сита; 2 — сетка, натянутая на рамку; 3 — эксцентрик; 4 — электромотор; .5 — пружины.

Стекая по сетке, компоненты просеиваются, а отсевы ссыпаются

в приемник. Вибрацию сита создает груз, эксцентрично насаженный на вращающийся вал электромотора (фиг. 30).

В центробежно-циркуляционном сепараторе (фиг. 31) измельченный компонент поступает через пустотелый вертикальный вал во время его вращения на закрепленную на валу тарелку 8.

Вместе с пустотелым валом вращаются горизонтально расположенные лопасти вентилятора 5, создающие во время вращения восходящий воздушный поток. Этот воздушный поток подхватывает мелкие фракции компонента и выносит их в наружный кожух сепаратора. Крупные фракции, для которых скорость воздушного потока оказывается ниже скоростей витания, стекают вниз, в выходное отверстие 10, и собираются в приемник. Мелкие фракции также стекают вниз по стенкам наружного кожуха 7 и собираются для дальнейшего использования.

По этому же принципу работает воздушно-циркуляционный сепаратор (фиг. 32), отличающийся от центрально-циркуляционного наличием двух вентиляторных колес. Одно из них расположено непосредственно над разбрасывающей тарелкой.

По этой схеме коэффициент извлечения тонких фракций из измельченного продукта повышается за счет создания более равномерного потока. Жалюзи в служат для регулирования количества

рециркулирующего воздуха внутри сепаратора между наружным и внутренним кожухами.

Сепарирование измельченных компонентов имеет ряд существенных преимуществ перед просеиванием их на ситах, из которых наиболее важными являются возможность более эффективного и полного извлечения мелких фракций из измельченного продукта и отсутствие тонких металлических сеток, применяющихся при просеве. Кроме того, производительность сепараторов, исчисляемая количеством классифицированных порошков в час, выше, чем производительность механических

сит непрерывного действия.

Недостатком сепараторов является трудность отладки их при переходе на сепарацию другого компонента, так как, помимо гранулометрического состава измельченного продукта, большое значение имеет удельный вес сепарируемого материала, его влажность и способность к налипанию.

При просеивании тонкоизмельченных компонентов на ситах необходимо учитывать, что большое влияние на производительность сит оказывает толщина нити сетки и форма ее плетения.

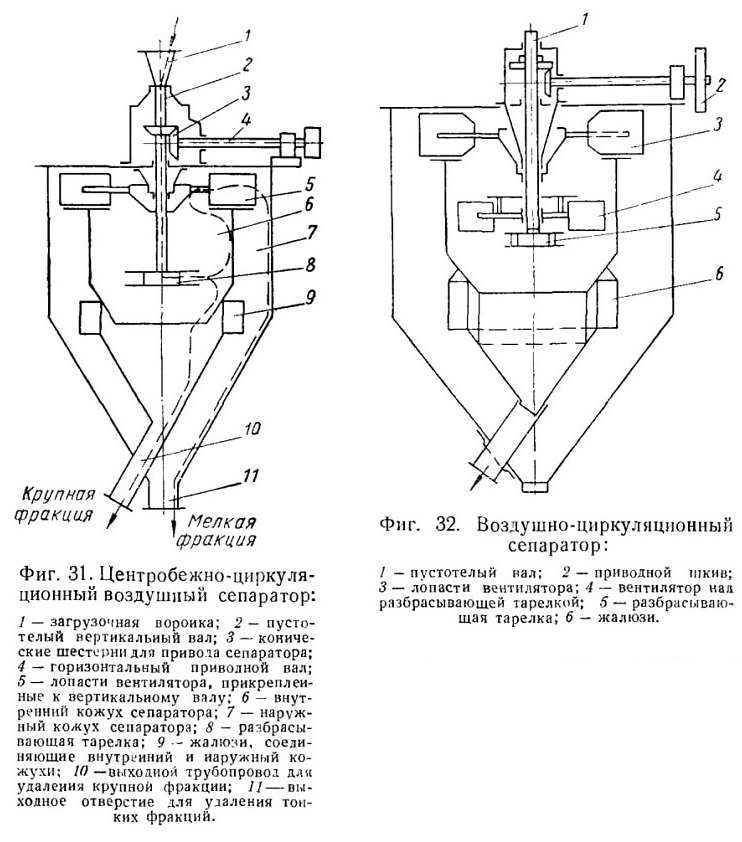

Фиг. 31. Центробежно-циркуляционный воздушный сепаратор:

Фиг. 32. Воздушно-циркуляционный сепаратор:

Необходимо поэтому применять тонкие сетки одинарного плетения с ячейками квадратного сечения.

На тонких сетках одинарного сечения просеивание измельченных компонентов происходит значительно скорее, чем на сетках с толстой ниткой или на сетках сложного плетения.

Конструкции механических и вибрационных сит и сепараторов должны предусматривать полную их герметизацию. Сита должны быть обеспечены плотными наружными кожухами с местной вытяжкой. В целях уменьшения количества уносимых в вентиляционную систему мельчайших фракций компонента скорость воздуха в вытяжной системе не должна превышать 0,4 м/сек.
