Каток вибрационный самоходный двухвальцовый АМКОДОР 6622В. Руководство - часть 1

Каток вибрационный самоходный двухвальцовый

АМКОДОР 6622В

Руководство по эксплуатации 6622В.00.00.000РЭ

Издание второе, переработанное и дополненное
 2016 год


Содержание

Введение.............................................................................................................................6

1 Технические характеристики...............................................................................11

1.1 Назначение....................................................................................................................11

1.2 Основные технические данные................................................................................12

1.3 Маркировка...................................................................................................................16

1.4 Пломбирование............................................................................................................18

1.5 Инструмент и принадлежности.................................................................................18

1.6 Упаковка.........................................................................................................................18

2 Описание и работа...................................................................................................19

2.1 Состав и устройство машины...................................................................................19

2.2 Рама................................................................................................................................20

2.3 Агрегат силовой...........................................................................................................21

2.4 Редуктор привода насосов........................................................................................22

2.5 Система топливная.....................................................................................................22

2.6 Кабина............................................................................................................................22

2.6.1 Сиденье.....................................................................................................................26

2.6.2 Ремень безопасности...............................................................................................27

2.6.3 Система кондиционирования (опция).....................................................................27

2.7 Органы управления, контроля и сигнализации....................................................28

2.7.1 Колонка рулевая.......................................................................................................29

2.7.2 Пульт управления.....................................................................................................30

2.7.3 Панель приборов......................................................................................................31

2.7.4 Панель приборов (верхняя задняя).........................................................................31

2.8 Управление....................................................................................................................32

2.9 Установка вальца.........................................................................................................35

2.9.1 Вибровалец...............................................................................................................36

2.10 Система смачивания.................................................................................................38

2.11 Бак масляный.............................................................................................................39

2.12 Облицовка...................................................................................................................40

2.13 Гидросистема ............................................................................................................40

2.14 Электросистема..........................................................................................................43

2.15 Механизм обрезки и формирования кромки (опция)........................................47

3 Использование по назначению.........................................................................48

3.1 Общие правила и меры безопасности....................................................................48

3.1.1 Общие требования правил безопасности..............................................................48

3.1.2 Требования к техническому состоянию катка........................................................48

3.1.3 Общие правила эксплуатации.................................................................................49

3.1.4 Меры безопасности при эксплуатации....................................................................50

3.1.5 Требования по гигиене.............................................................................................53

3.2 Эксплуатационные ограничения..............................................................................54

3.2.1 Измерение и регулировка основных параметров..................................................55

3.3 Подготовка катка к использованию.........................................................................57

3.3.1 Приемка катка...........................................................................................................57

3.3.2 Объем и последовательность внешнего осмотра нового или долго не работавшего катка.....................................................................................................................57

3.3.3 Проверка работоспособности нового или долго не работавшего катка...............58

3.3.4 Управление катком...................................................................................................59

3.3.5 Проверка технического состояния катка.................................................................62

3.3.6 Эксплуатационная обкатка......................................................................................63

3.3.7 Действия в экстремальных ситуациях....................................................................64

4 Техническое обслуживание.................................................................................65

4.1 Общие указания...........................................................................................................65

4.2 Меры безопасности при техническом обслуживании.........................................65

4.3 Виды и периодичность планового технического обслуживания.....................67

4.3.1 Виды и периодичность технического обслуживания.............................................67

4.4 Эксплуатационные материалы.................................................................................71

4.4.1 Заправка и смазка....................................................................................................79

4.5 Порядок технического обслуживания.....................................................................80

4.5.1 Подготовка катка к проведению технического обслуживания...............................80

4.5.2 Выполнение операций технического обслуживания, связанных с контролем

уровня топлива и рабочих жидкостей..............................................................................80

4.6 Техническое обслуживание составных частей машины.....................................81

4.6.1 Промывка топливного бака......................................................................................81

4.6.2 Техническое обслуживание бака гидросистемы....................................................82

4.6.3 Техническое обслуживание системы охлаждения двигателя...............................82

4.6.4 Техническое обслуживание гидросистемы.............................................................83

4.6.5 Замена масла в редукторе привода насосов.........................................................83

4.6.6 Техническое обслуживание систем, узлов и механизмов катка для выявления

утечек и подтеканий, состояния креплений и электропроводки....................................83

4.6.7 Слив воды из водяных баков системы смачивания...............................................83

4.6.8 Техническое обслуживание вальца.........................................................................83

4.6.9 Техническое обслуживание вибраторов.................................................................84

4.6.10 Техническое обслуживание подшипников гидроцилиндров поворота вальца ..84

4.6.11 Техническое обслуживание опорного подшипника вальца.................................84

4.6.12 Техническое обслуживание шарнира сочленения...............................................84

4.6.13 Техническое обслуживание осей управления и осей шарниров тросов

дистанционного управления.............................................................................................84

4.6.14 Техническое обслуживание электрооборудования..............................................85

4.6.15 Техническое обслуживание кабины и её оборудования......................................86

5 Текущий ремонт катка и составных частей.................................................89

5.1 Меры безопасности при текущем ремонте и устранении неисправностей .......89

5.2 Текущий ремонт катка.................................................................................................89

6 Хранение и консервация.......................................................................................95

6.1 Общие требования......................................................................................................95

6.2 Хранение........................................................................................................................95

6.2.1 Порядок межсменного хранения.............................................................................95

6.2.2 Порядок кратковременного хранения.....................................................................95

6.2.3 Порядок длительного хранения...............................................................................96

6.2.4 Хранение аккумуляторных батарей........................................................................96

6.3 Консервация.................................................................................................................97

6.3.1 Подготовка к консервации........................................................................................97

6.3.2 Подготовка деталей и консервационных смазок.................................................... 97

6.3.3 Консервация..............................................................................................................97

6.3.4 Расконсервация........................................................................................................99

6.4 Меры безопасности при консервации и расконсервации..................................99

7 Транспортирование...............................................................................................101

7.1 Буксировка катка.......................................................................................................101

7.2 Способы транспортирования.................................................................................102

7.2.1 Транспортирование катка железнодорожным транспортом................................102

7.2.2 Транспортирование катка автомобильным транспортом....................................103

7.2.3 Размещение и крепление на автомобильной платформе...................................103

8 Утилизация.................................................................................................................105

Приложение А Электрооборудование катка вибрационного самоходного двухвальцового АМКОДОР 6622В..................................................106

Настоящее Руководство по эксплуатации знакомит с катком вибрационным самоходным АМКОДОР 6622В.

Настоящее Руководство по эксплуатации содержит:

• технические характеристики, сведения по составу, устройству и работе катка в целом и

его составных частей;

• правила по использованию катка по назначению, его техническому обслуживанию, текущему ремонту, хранению, транспортированию и утилизации.

Наряду с настоящим Руководством по эксплуатации необходимо пользоваться Руководством по эксплуатации 243-0000100 РЭ "Дизели Д-243, Д-245 и их модификации".

Все эти эксплуатационные документы поставляются вместе с катком.

Руководство по эксплуатации должно постоянно находиться в доступном для водителя-оператора и обслуживающего персонала месте.

Перед эксплуатацией катка необходимо внимательно ознакомиться с настоящим Руководством и строго соблюдать его требования.

Перед проведением любых работ вблизи катка или непосредственно на нем необходимо тщательно изучить настоящее Руководство, особое внимание обратить на раздел «Текущий ремонт катка».

Предупредительные надписи и указания, размещенные в настоящем Руководстве и на табличках, находящихся на катке, следует обязательно принимать во внимание.

Настоящее Руководство по эксплуатации составлено по состоянию на 20.11.2016 г.

Обозначение типов и технические данные сборочных единиц и приборов, монтируемых на каток, соответствуют его комплектации на момент разработки настоящего Руководства.

В результате постоянного совершенствования изделий некоторые изменения в конструкции могут быть не отражены.

- управляющая компания холдинга» сохраняет за собой право вносить изменения в конструкцию, спецификацию и цены без предварительного уведомления.

Для обеспечения безопасной и надежной работы применять только запасные части изготовителя. Только оригинальные запасные части прошли контроль качества.


- управляющая компания холдинга».

ВНИМАНИЕ: МАШИНА ДОЛЖНА ОБСЛУЖИВАТЬСЯ МАШИНИСТОМ (ОПЕРАТОРОМ) НЕ НИЖЕ 5-ГО РАЗРЯДА, ПРОШЕДШИМ ПОДГОТОВКУ В УСТАНОВЛЕННОМ ПОРЯДКЕ И ПОЛУЧИВШИМ УДОСТОВЕРЕНИЕ ТРАКТОРИСТА-МАШИНИСТА, ВЫДАННОЕ В РБ С РАЗРЕШАЮЩЕЙ ОТМЕТКОЙ В ГРАФЕ (КАТЕГОРИИ) «Е» ; ТРАКТОРИСТА-МАШИНИСТА, ВЫДАННОЕ В РФ С РАЗРЕШАЮЩЕЙ ОТМЕТКОЙ В ГРАФЕ (КАТЕГОРИИ) «D» НА ПРАВО УПРАВЛЕНИЯ САМОХОДНЫМИ СТРОИТЕЛЬНО-ДОРОЖНЫМИ МАШИНАМИ, ИЗУЧИВШИМ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КАТКА, ПРОШЕДШИМ ОБУЧЕНИЕ И ИНСТРУКТАЖ ПО БЕЗОПАСНОСТИ ТРУДА.

К самостоятельной работе в качестве водителя (оператора) допускаются лица не моложе 18 лет и прошедшие:

• соответствующую профессиональную подготовку, в том числе по вопросам охраны труда водителя (оператора);

• медицинский осмотр и допущенные по состоянию здоровья к работе;

• вводный и первичный инструктаж на рабочем месте, стажировку и проверку знаний.

Вниманию водителей (операторов) и лиц, ответственных за эксплуатацию катка

• водитель-оператор несет ответственность за каток во время ее эксплуатации. Он обязан запрещать посторонним лицам производить запуск катка и управлять им;

• ссылки на направления (вправо, влево, вперед, назад) даются с позиции водителя-оператора, находящегося в водительском кресле и смотрящего вперед на рабочий орган;

• кабина является рабочим местом оператора и обеспечивает возможность работы с двух постов управления, что необходимо для работы у бордюра. В кабине может находиться только водитель-оператор;

• при отгрузке с завода некоторые составные части катка могут быть уложены в пакет ЗИП. Установку их на каток производит потребитель.

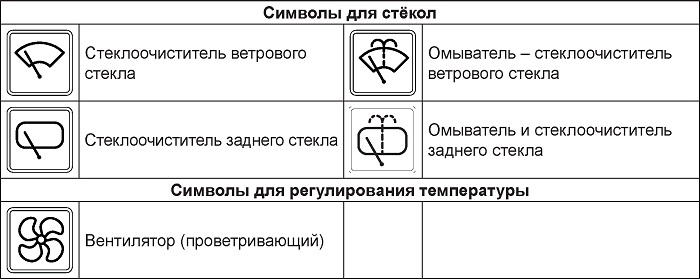

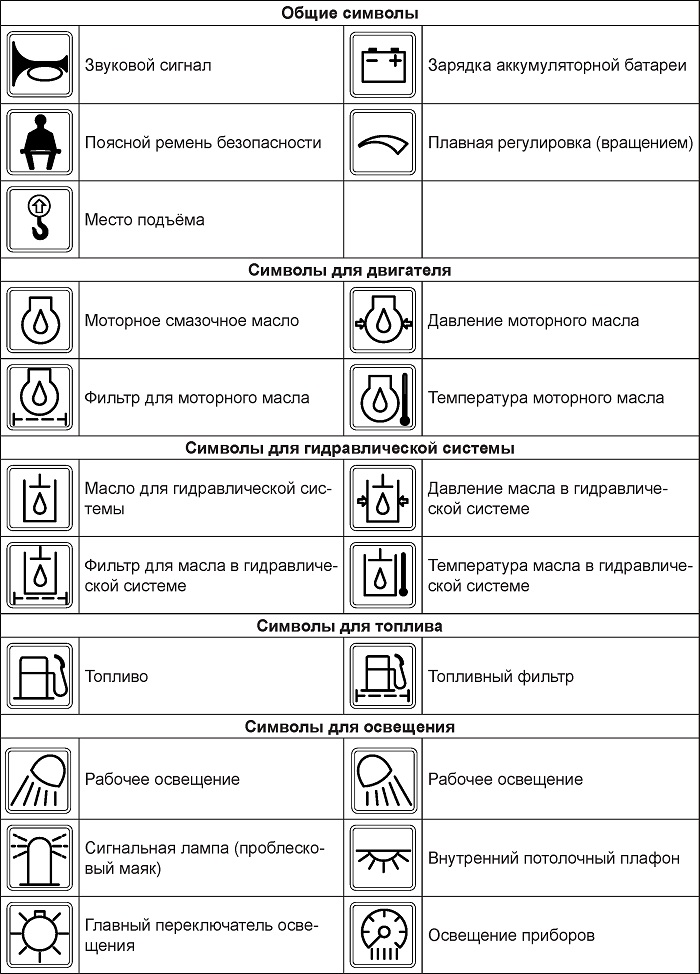

Таблица - Международные символы, используемые на машинах ГОСТ ИСО 6405-1-2006 и ГОСТ ИСО 6405-2-2006)

Принятые сокращения и условные обозначения

! — знак, требующий особого внимания при чтении;

АКБ — аккумуляторная батарея;

ГСМ — горюче-смазочные материалы;

ЕТО — ежесменное техническое обслуживание;

ЗИП — запасные части, инструмент и принадлежности;

ОЖ — охлаждающая жидкость;

РВД — рукав высокого давления;

СТО — сезонное техническое обслуживание;

ТО — техническое обслуживание;

ТБ — техника безопасности

1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.1 НАЗНАЧЕНИЕ

Каток вибрационный самоходный двухвальцовый АМКОДОР 6622В (далее каток, машина) предназначен для уплотнения асфальтобетонных покрытий и оснований различных типов, в том числе щебеночных, гравийных, шлаковых при строительстве и ремонте автомобильных дорог, аэродромов, промышленных площадок.

Каток выполнен с двумя гладкими ведущими вибрационными вальцами. Вальцы оборудованы гидростатическим приводом движения от одного насоса переменной производительности. Гидромоторы привода вальцов имеют встроенные дисковые стояночные тормоза. Вальцы снабжены встроенным вибратором с приводным гидромотором. Конструкцией катка предусмотрена система орошения и очистки поверхности вальцов при уплотнении асфальтобетона. Каток снабжен кабиной с двумя постами управления. Рулевое управление позволяет управлять вальцами независимо.

Каток предназначен для эксплуатации в районах с умеренным климатом в диапазоне температур окружающего воздуха от плюс 40 °C до плюс 5°С.

Вид климатического исполнения катка У1 по ГОСТ 15150-69.

Общий вид катка показан на рисунке 1.1.

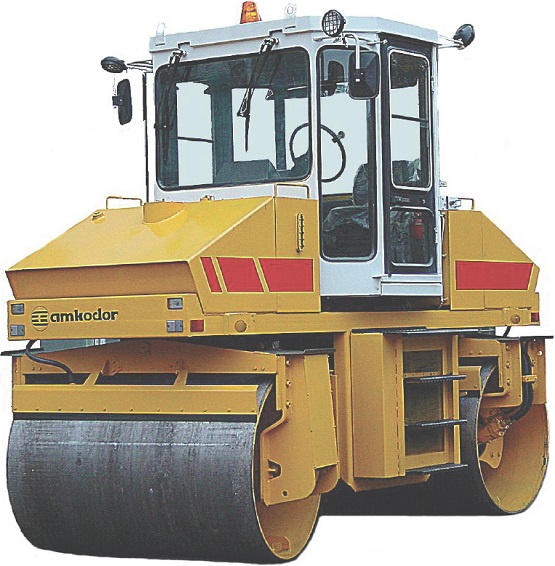

Рисунок 1.1 — Внешний вид

1.2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Таблица 1.1 — Основные технические данные

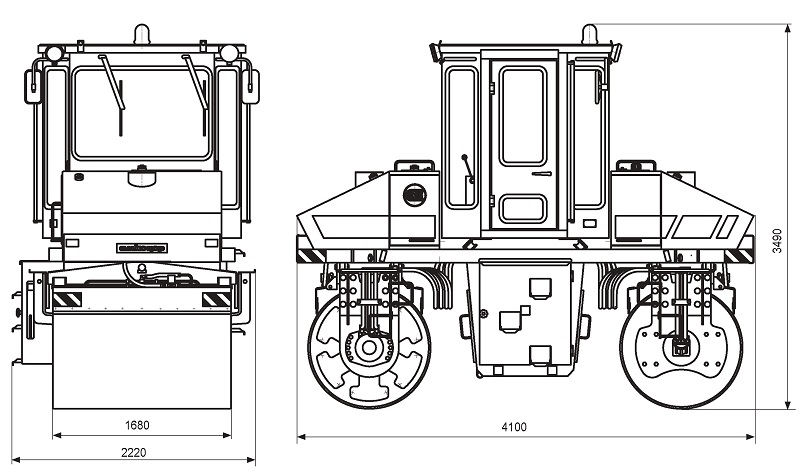

Рисунок 1.2 — Размерная схема

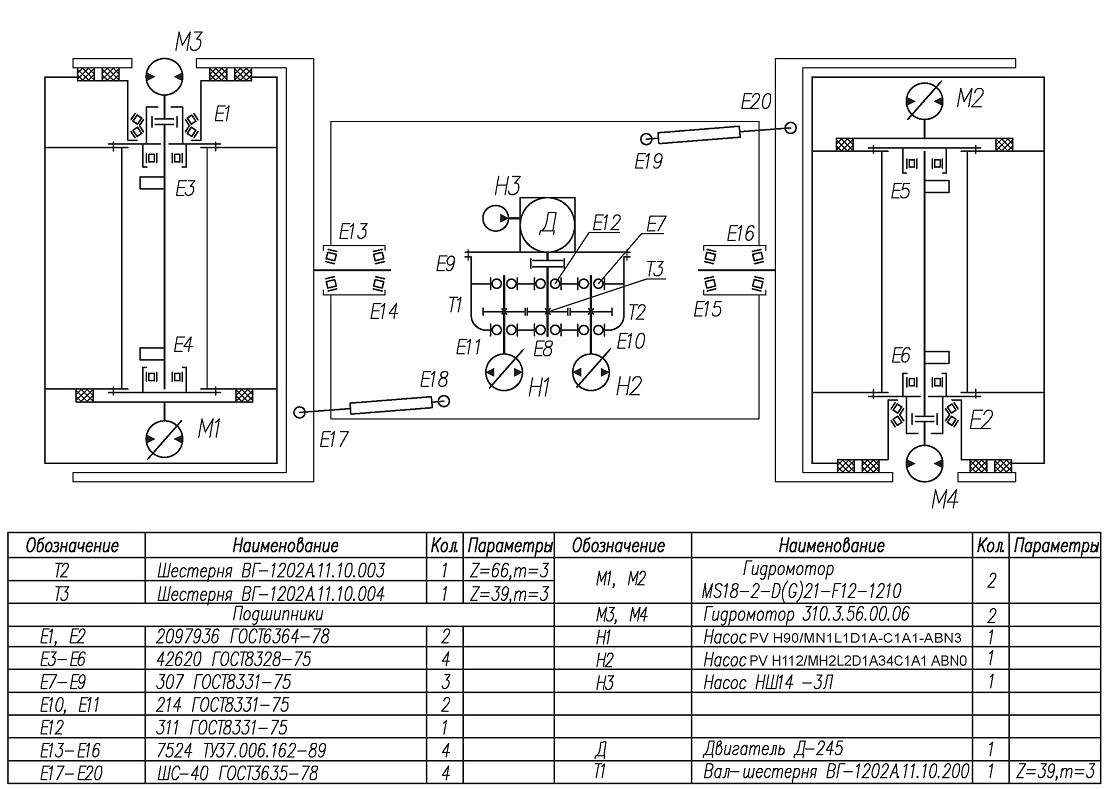

Рисунок 1.3 — Схема кинематическая принципиальная

1.3 МАРКИРОВКА

Каждый каток имеет маркировочную табличку, которая расположена на кабине с правой стороны по ходу катка.

Маркировочная табличка (рисунок 1.4) содержит:

• товарный знак;

• изготовитель и его адрес;

• наименование и индекс изделия;

• номинальная мощность двигателя;

• эксплуатационная масса;

• идентификационный номер изделия;

• дату изготовления;

• знаки соответствия (при наличии сертификатов);

• надпись «Сделано в Беларуси».

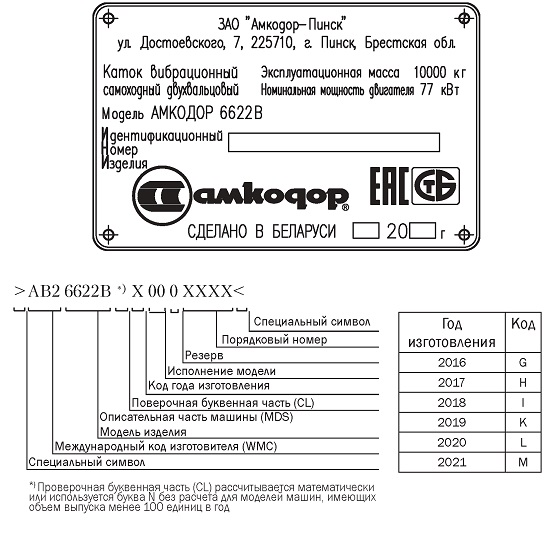

Рисунок 1.4 — Маркировочная табличка и расшифровка идентификационного номера

На раму наносится дублирующая информация: идентификационный номер, расположенный на правом лонжероне рамы по ходу катка под кабиной.

На фирменной табличке двигателя (рисунок 1.5), закрепленной на блоке цилиндров указаны:

• наименование изготовителя и его товарный знак;

• модель (модификация) двигателя;

• порядковый производственный номер двигателя;

• надпись «Сделано в Беларуси» на английском языке.

На левой стороне кабины расположена маркировочная табличка кабины.

На рисунке 1.6 показано расположение табличек и знаков на катке.

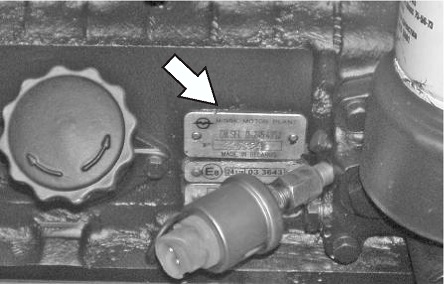

Рисунок 1.5 — Расположение маркировочной таблички двигателя

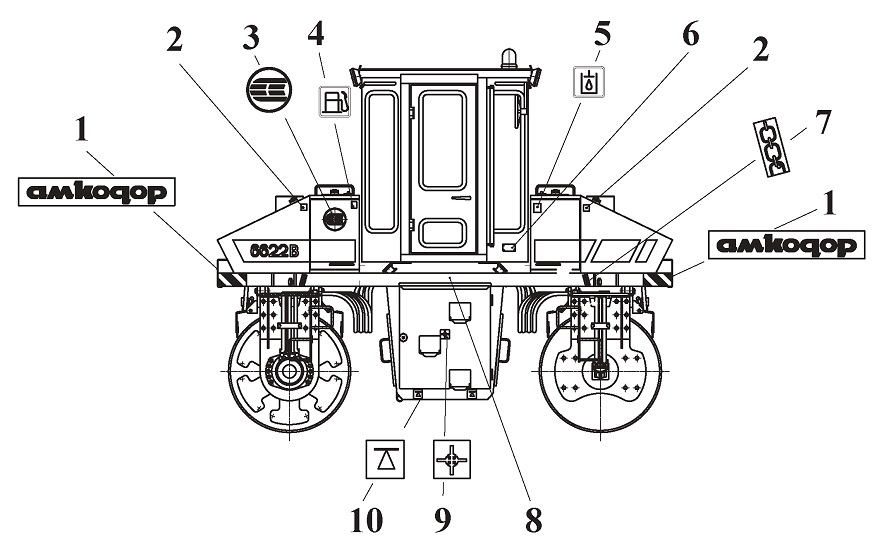

Рисунок 1.6 — Расположение табличек и знаков на катке

1 - логотип «ОАО «Амкодор»; 2 - табличка «Вода»; 3 - знак «ОАО «Амкодор»; 4 - табличка «Дизельное топливо»; 5 - табличка «Масло гидравлическое»; 6 - маркировочная табличка катка; 7 - знак «Место подъема»; 8 - идентификационный номер; 9 - знак «Центр тяжести»; 10 - знак «Место установки домкрата»

1.4 ПЛОМБИРОВАНИЕ

Во избежание возможных разногласий между изготовителем и покупателем некоторые узлы катка пломбируются. Пломбы установлены на пакете с комплектом ЗИП, дверях кабины, защитных щитах и дверях моторного отсека, отсеках АКБ, на клапанных коробках.

Пломбы на пакете с комплектом ЗИП, дверях кабины, защитных щитах и дверях моторного отсека относятся к транспортным. Потребитель может снять их сразу после получения катка. Остальные пломбы являются конструктивными.

ВАЖНО: КОНСТРУКТИВНЫЕ ПЛОМБЫ СНИМАТЬ НЕЛЬЗЯ, ИНАЧЕ ПОТРЕБИТЕЛЬ ПОТЕРЯЕТ ПРАВО НА ГАРАНТИЮ.

Конструктивные пломбы снимают лишь в присутствии представителя изготовителя с целью проверки соответствия регулировок требованиям технической документации. После проверки узлы пломбируют вновь, о чем составляется соответствующий акт, который подписывают заинтересованные представители.



1.5 ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

Каток снабжен комплектом приспособлений и принадлежностей согласно ведомости ЗИП. Приспособления и принадлежности находятся в пакете ЗИП.

В комплект принадлежностей входят:

• комплект инструмента и принадлежностей для двигателя Д-245;

• комплект принадлежностей для гидрооборудования;

• комплект принадлежностей общего пользования.

В комплект принадлежностей для гидрооборудования входят манометры 63-7211-40 (4 МПа), 63-7211-600 (60 МПа) и рукав замера давления 6400-10.162-50.204-1000 («Oleotec») для подключения манометров к местам замера давления.

Манометры предназначены для контроля и регулирования давления, настройки клапанов гидросистемы катка при выполнении работ по ремонту и техническому обслуживанию.

В комплект инструмента входит ключ для открывания капота .



1.6 УПАКОВКА

Каток отправляется потребителю без упаковки и консервации, за исключением штоков гидроцилиндров, которые смазаны консервационной смазкой и обернуты парафинированной бумагой.

ЗИП к катку упакован в пакет из полимерных материалов и находится в кабине водителя-оператора.

Эксплуатационная документация упакована в отдельный пакет из полимерных материалов и уложена в инструментальный ящик в кабине.

Опись комплекта поставки, схема строповки, наименование охлаждающей жидкости, которой заправлен каток, прикреплены к стеклам кабины с внутренней стороны.

содержание      ..      1       2         ..

///////////////////////////////////////
