Приложение А (обязательное)

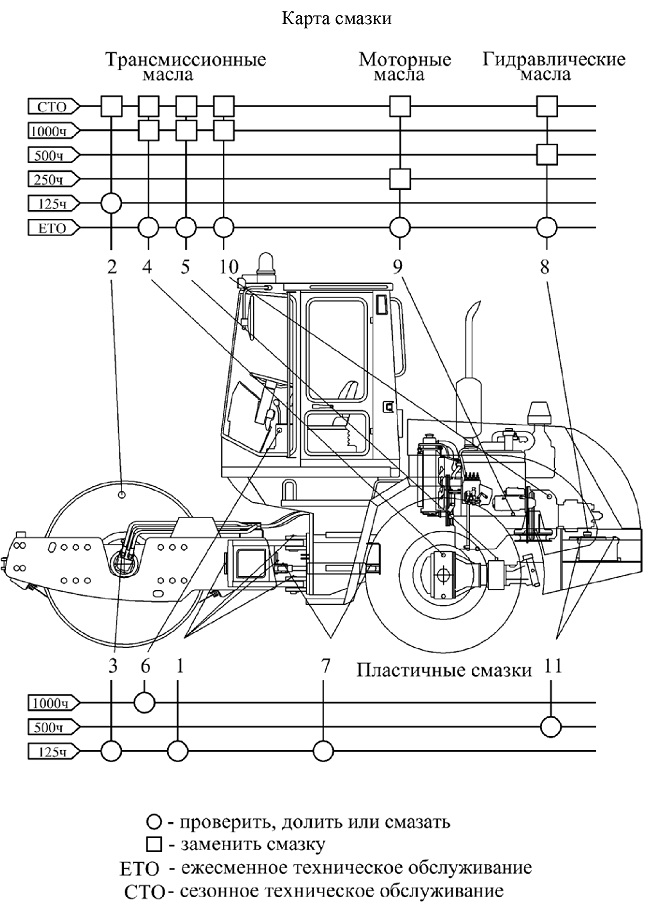

Карта смазки катка АМКОДОР 6712В

1- шарнир сочленения; 2- корпус вибраторов; 3 - опорный подшипник вальца;
4 - мост катка; 5 - редуктор привода моста; 6 - оси рычагов управления;
7- подшипники гидроцилиндров; 8 - гидросистема; 9- система смазки двигателе 10 - редуктор привода насосов; 1 I - клеммы аккумуляторных батарей

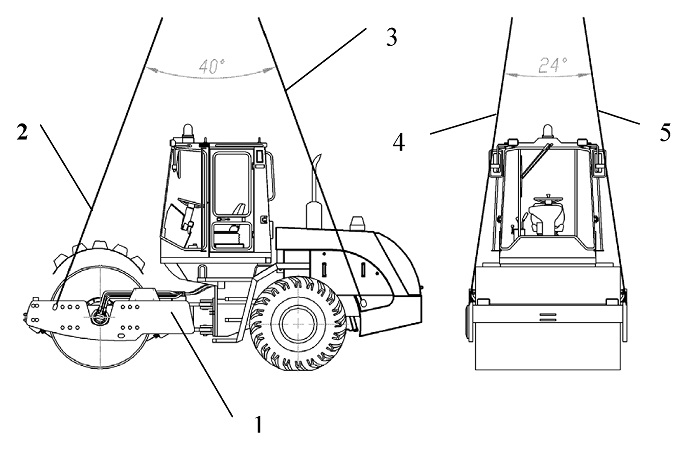

Схема строповки катка АМКОДОР 6712В

Рисунок Б1 - Схема строповки

1 - каток АМКОДОР 6712В; 2, 3, 4, 5 - стропы

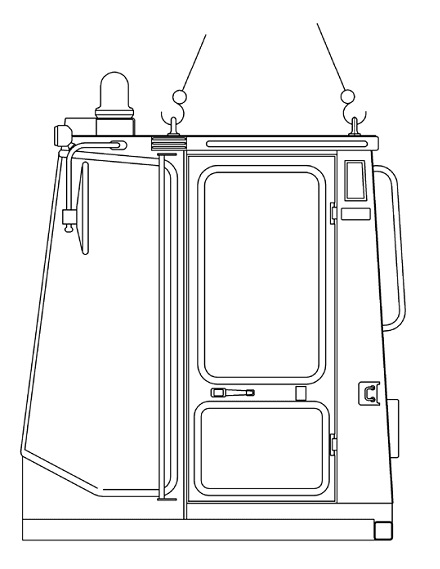

Схема строповки кабины катка катка АМКОДОР 6712В

Рисунок В1 - Схема строповки кабины катка
