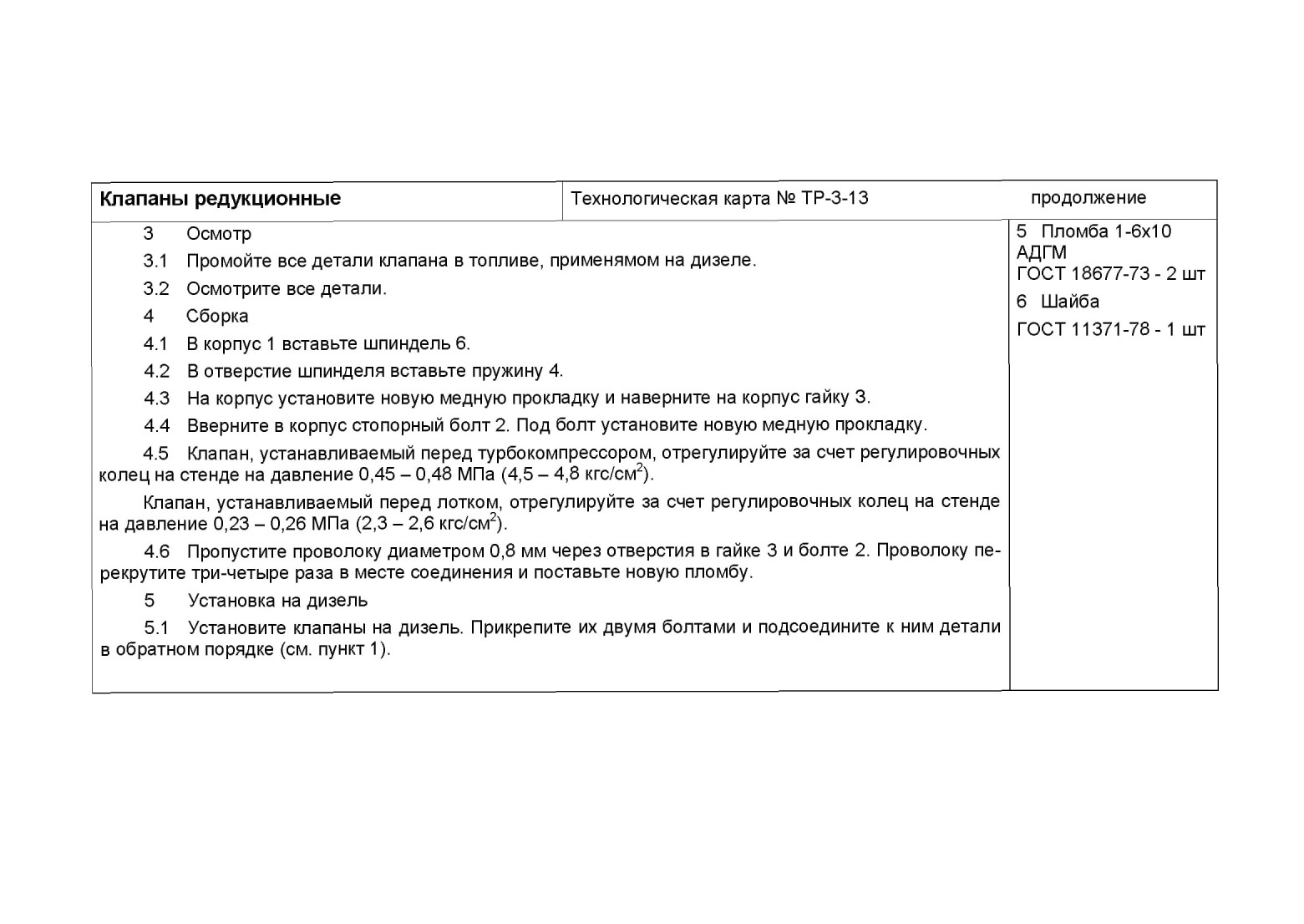

Клапаны редукционные
(рисунок 52) |
Технологическая карта № ТР-3-13 |
Расходуемые материалы и детали |
|
Содержание работ. Разборка, осмотр и сборка |
Вид обслуживания ТР-3, СР |
|
1 Снятие с
дизеля
1.1 Снимите клапаны с дизель-генератора, для этого:
1.1.1 Отверните два болта, крепящие наконечник подводящей трубы
к клапану
1.1.2 Отверните болт, крепящий угольник спускной трубки к
клапану.
1.1.3 Выверните штуцер отводящей трубы от клапана.
1.1.4 Отверните два болта, крепящие клапан.
2 Разборка
2.1 Снимите пломбу.
2.2 Отверните гайку 3. При отворачивании гайки соблюдайте
осторожность от действия силы пружины, находящейся в шпинделе.
2.3 Выньте пружину 4.
2.4 Выверните болт и выньте шпиндель 6.
|
1 Ветошь
обтирочная- 0,5 кг или салфетки обтирочные -0,5 м2
2 Топливо, применяемое на дизеле - 2 кг
3 Проволока 0.8-0-Ч ГОСТ 3282-74 - 0,3 м
4 Прокладки
РИ 471.04.74-18- 1 шт РИ 471.04.74-26 - 1 шт РИ 471.04-74 -1 шт |
|
Применяемый инструмент: ключи гаечные двусторонние: 7811-0021
(12x14
мм), 7811 -0023 (17x19
мм), 7811 -0044 (36x41
мм)
ГОСТ 2839-80, плоскогубцы 7814-0257 ГОСТ 5547-86 |
Количество специалистов, занятых в работе |
1 |
