Дизель-генератор 21-26ДГ. Руководство по эксплуатации - часть 11

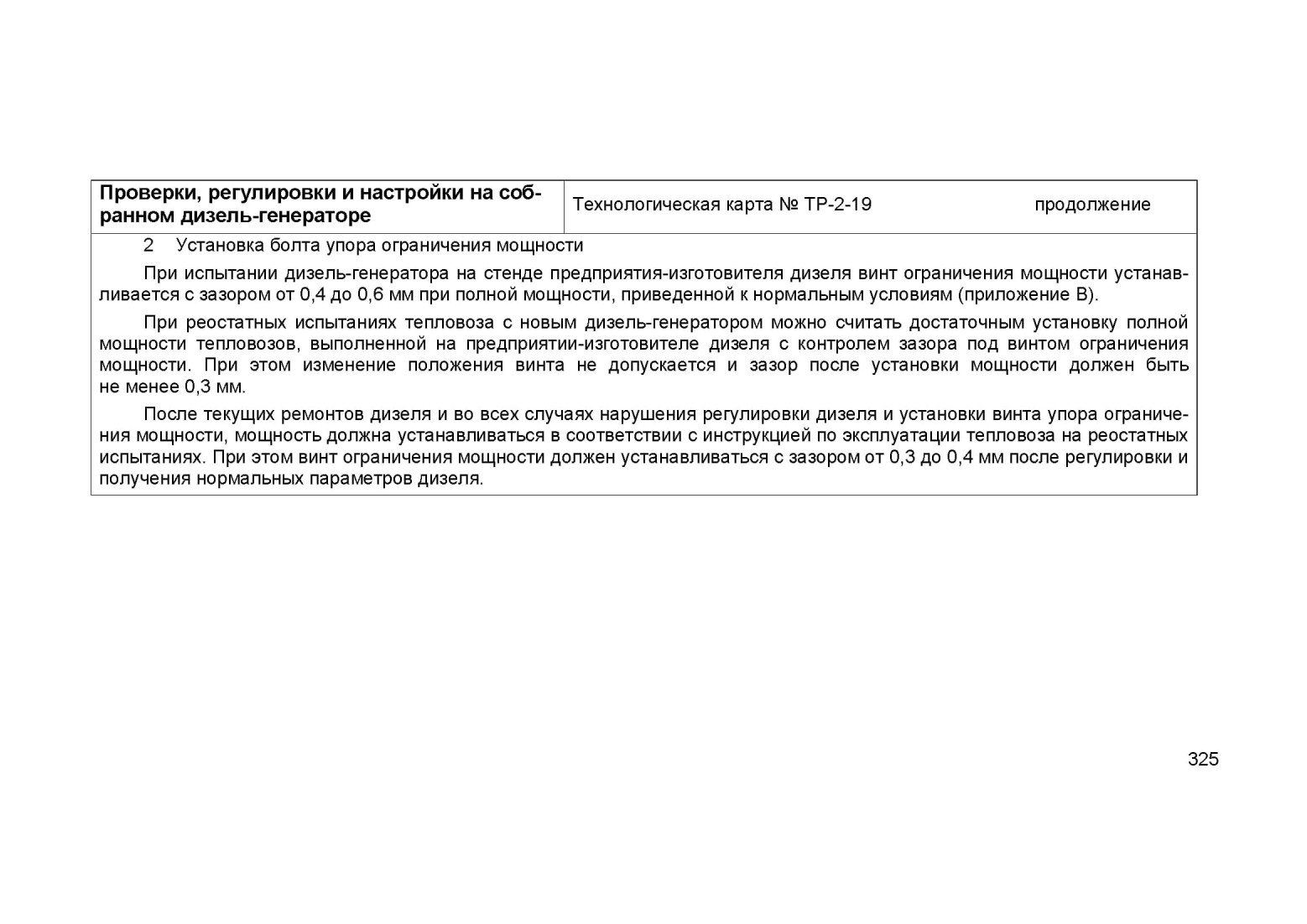

Проверки, регулировки и настройки на собранном дизель-генераторе

Технологическая карта № ТР-2-19 (продолжение)

При уменьшении (увеличении) толщины регулировочных прокладок на 0,5 мм давление сгорания соответственно увеличивается (уменьшается) на 0,5 - 0,6 МПа (5 - 6 кгс/см2).

Регулирование температуры выпускных газов производите изменением выдвижения реек топливных насосов. При регулировании необходимо иметь в виду, что поворот на один оборот регулировочного винта рычага рейки изменяет ее выдвижение на 1,73 мм.

Допустимая разность между выдвижением реек (у отрегулированного дизеля при положении управления на упоре мощности) не более 1,3 мм.

б) проверьте параметры дизеля при включенном механизме отключения топливных насосов на нулевой позиции контроллера с замером максимальных давлений сгорания и температур выпускных газов по всем цилиндрам. Отключаемые цилиндры не должны работать, выдвижение реек их топливных насосов должно быть не более 72 мм.

У работающих цилиндров давление сгорания должно быть больше давления сжатия, определенного у неработающих цилиндров не менее чем на 0,7 МПа (7 кгс/см2). При контроле и регулировании дизеля остальные параметры выдерживайте, согласно требованиям настоящего Руководства по эксплуатации.
