Дизель-генератор 21-26ДГ. Руководство по эксплуатации - часть 8

1.6 Выньте шплинты 16, снимите с пальцев резиновые втулки 2.

1.7 Демонтаж полумуфты 1 с вала привода распределительного вала.

1.7.1 Возьмите приспособление 6Д49.181,13спч-1.

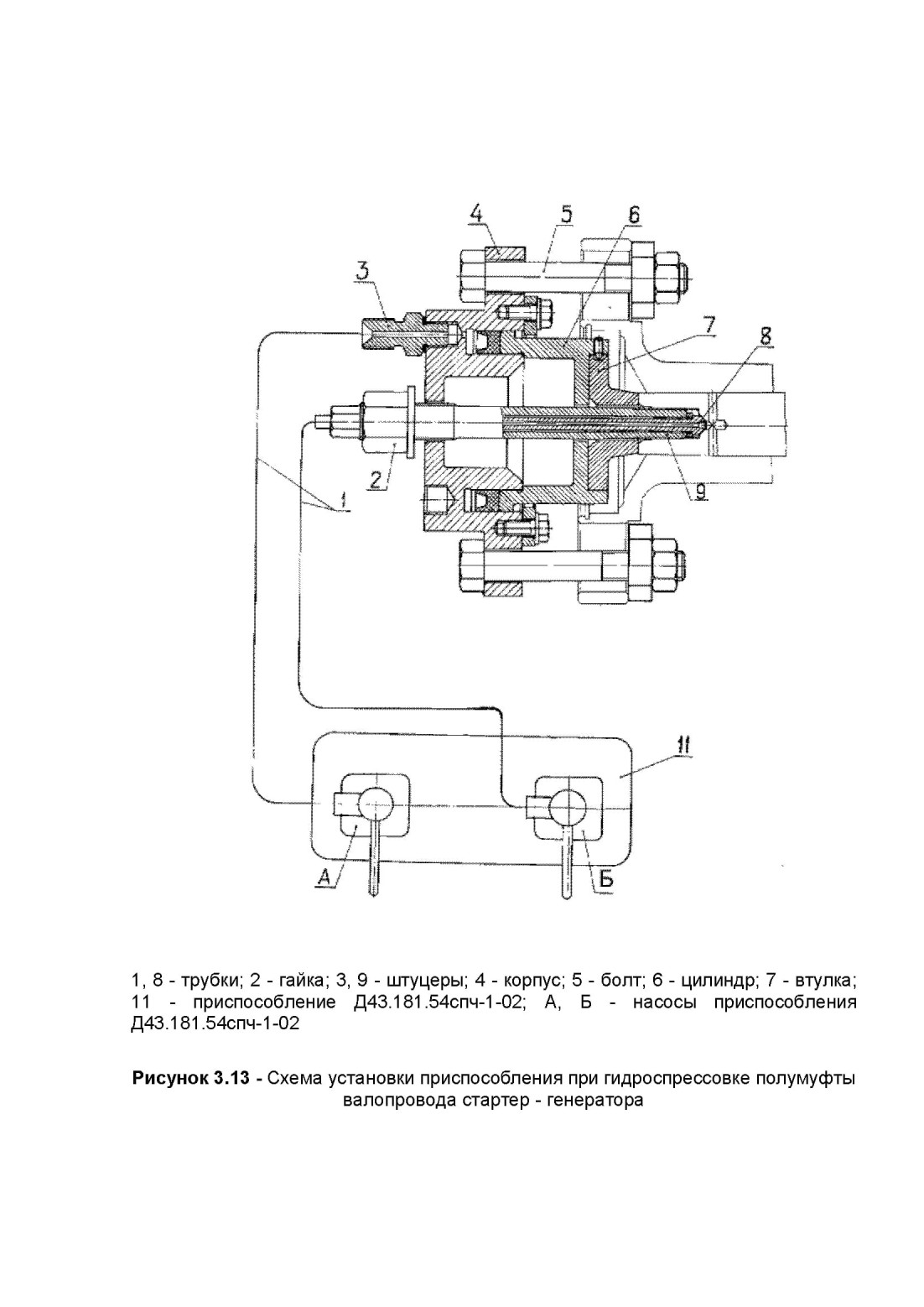

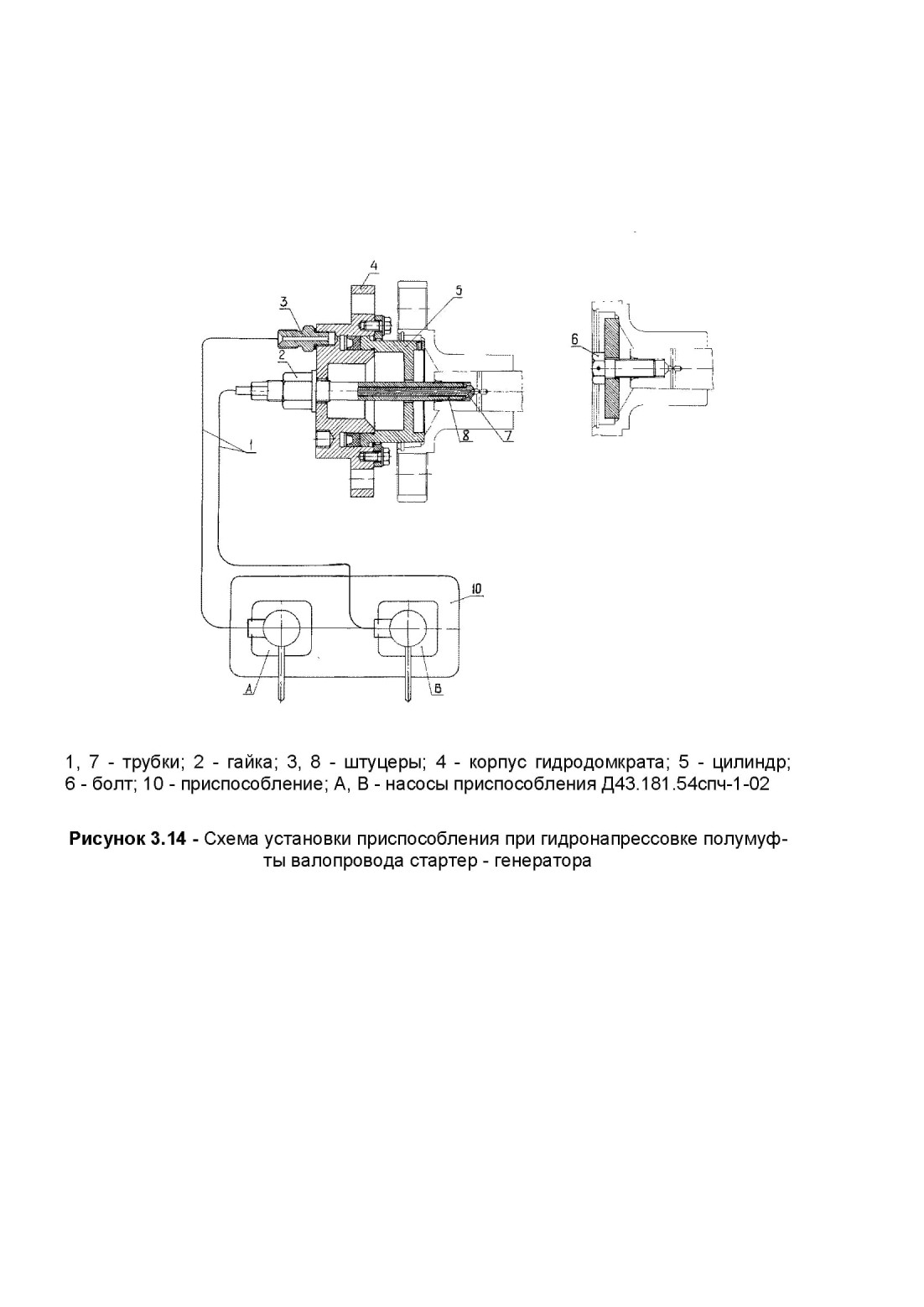

Болтами 5 (рисунки 3.13) закрепите корпус 4 гидродомкрата с цилиндром 6 и втулкой 7 к полумуфте 1 (рисунок 48).

1.7.2 Установите приспособление Д43.181,54спч-1 -02 около полумуфты.

1.7.3 В отверстие вала привода поставьте трубку 8 (рисунки 3.13) и закрепите со штуцером 9, другой конец трубки 8 соедините с насосом Б. Соедините трубкой 1 штуцер 3 с корпусом 4.

1.7.4 Наверните гайку 2 на штуцер 9, при этом оставьте зазор 5-6 мм между гайкой и корпусом 4.

1.7.5 Закройте полумуфту и приспособление резиновым полотном.

1.7.6 Заполните насосы А и Б чистым маслом, применяемым для дизеля.

1.7.7 Насосом А заполните маслом полость гидродомкрата приспособления, а насосом Б каналы вала привода. Продолжая подачу масла только насосом Б, создайте давление под сопрягаемыми поверхностями полумуфты и вала привода не менее 100 МПа (1000 кгс/см2), а затем, поддерживая это давление, нагнетайте масло насосом А в гидродомкрат, создавая давление масла, обеспечивающее спрессовку полумуфты с вала привода.

1.7.8 Отворачивая гайку крепления трубки подвода масла к гидродомкрату приспособления, снизьте давление масла до нуля.

1.7.9 Открепите и снимите трубки 1 и 8.

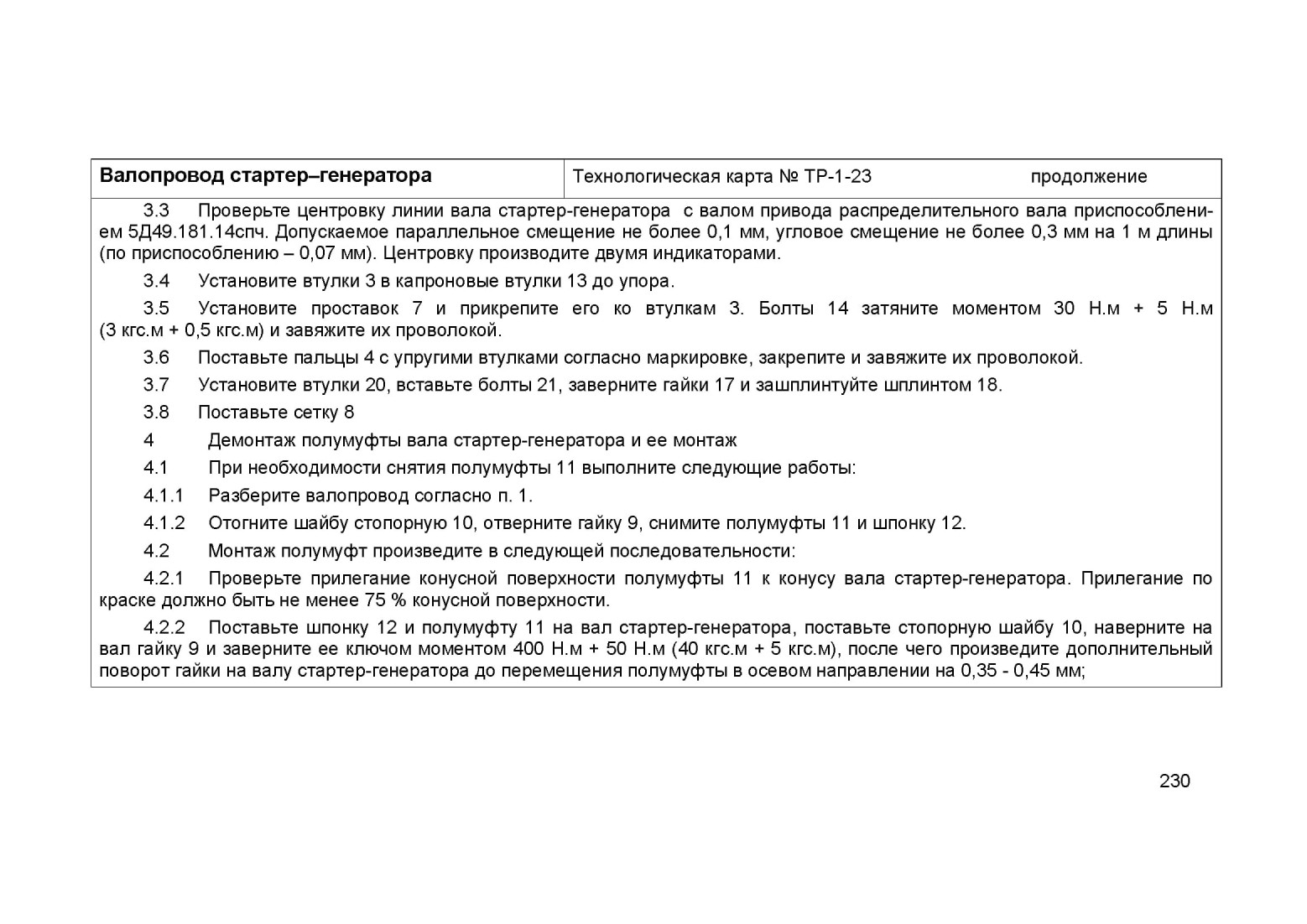

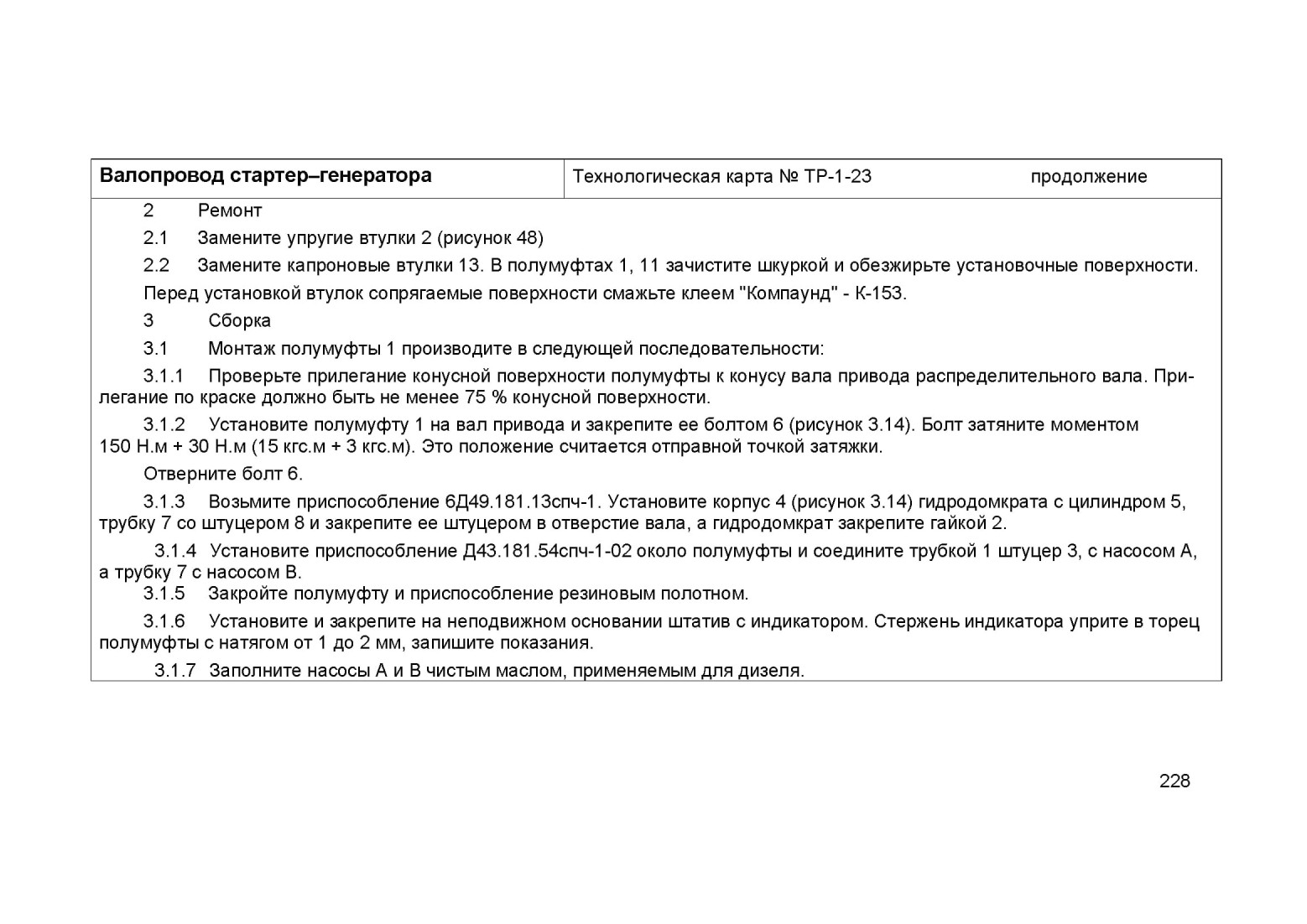

1,7.10Снимите полумуфту с приспособлением, отверните болты 5, отсоедините полумуфту от приспособления
