LM DUCT R. Оборудование для круглых каналов
EG. Фильтры кассетного типа

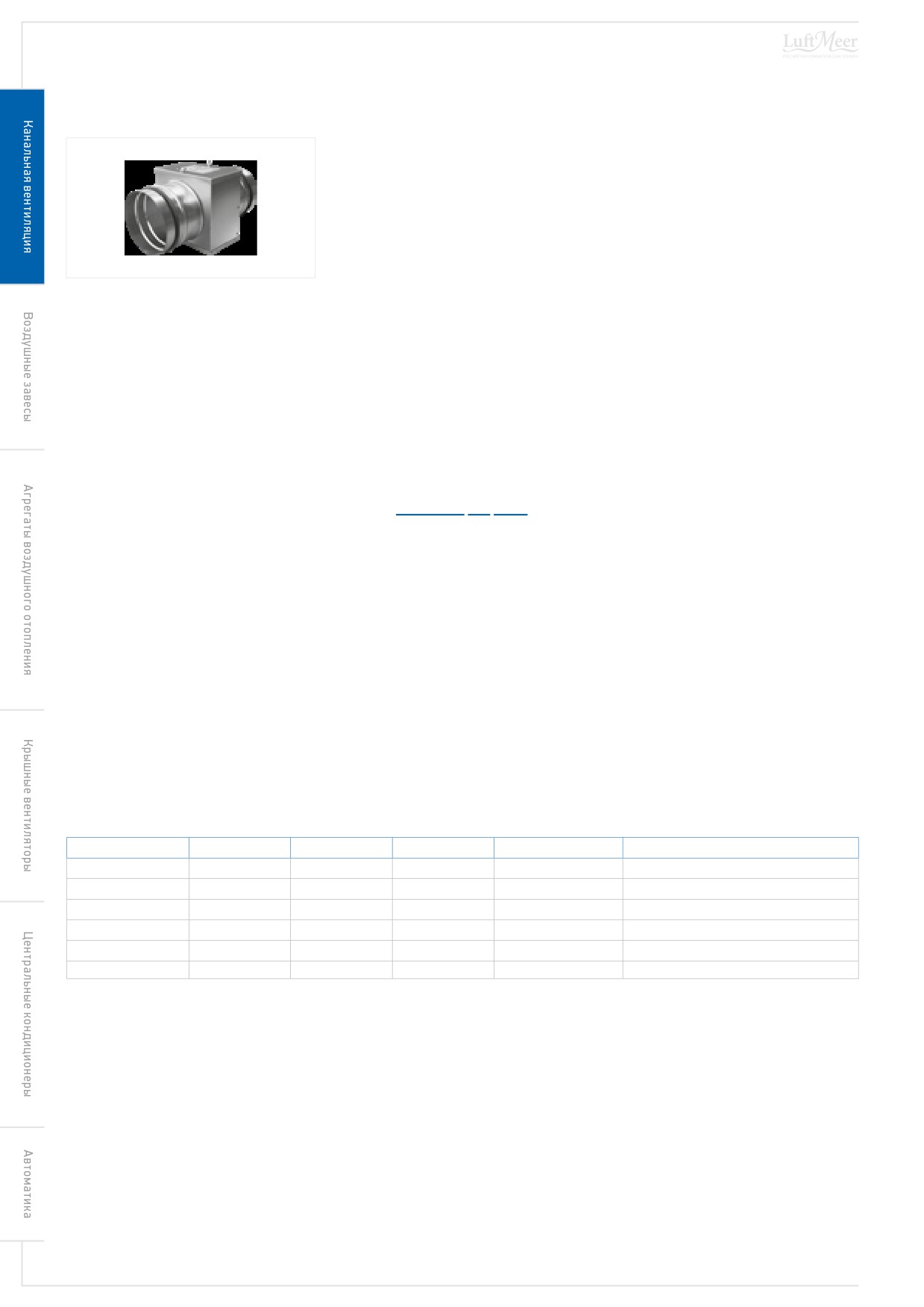

3.2.5. EG. Фильтры кассетного типа
Назначение
Кассетные воздушные фильтры для круглых каналов предназначены для очист-
ки приточного воздуха от твердых волокнистых частиц в системах вентиляции и
кондиционирования воздуха. Служат для защиты теплообменников, вентилято-
ров и другого вентиляционного оборудования от загрязнения.
Температура перемещаемого воздуха — от -45°С до +40°С.
Рис. 17. Фильтр кассетный /EG
Конструкция
Фильтры предназначены для работы с фильтрующими вставками.
Корпусы фильтра и вставки изготовлены из оцинкованного стального листа. Фильтрующий элемент класса очистки EU3
изготовлен из синтетического волокна. Съемная крышка имеет специальные крепления для простоты замены и демонтажа
фильтрующей вставки.
Формирование имени
LM DUCT R 100 /EG.3
1
2
3
1.
Серия оборудования.
2.
Типоразмер.
3.
Класс очистки фильтра: EG.3 — класс очистки G3.
Область применения
Элементы системы автоматики:
◼
датчик перепада давления /DP.R или /DP.R.1500.
Рекомендации по проектированию
Кассетные фильтры устанавливаются в любом положении. При монтаже необходимо оставлять сервисное пространство
для доступа к фильтру.
Габаритные размеры
Табл. 41. Габаритно-весовые характеристики фильтров кассетных /EG
Типоразмер
A, мм
B, мм
D, мм
Масса, кг
Применяемые вставки
100
153
141
100
1,25
EV 100
125
183
170
125
1,52
EV 125
160
213
200
160
1,81
EV 160
200
258
245
200
2,36
EV 200
250
308
294
250
3,04
EV 250
315
373
360
315
3,94
EV 315
Любое использование материалов
70
допускается только с письменного разрешения правообладателя
LM DUCT R. Оборудование для круглых каналов
EG. Фильтры кассетного типа
Схема 45. Габаритные размеры фильтров кассетных /EG
B
155
ØD
A
199

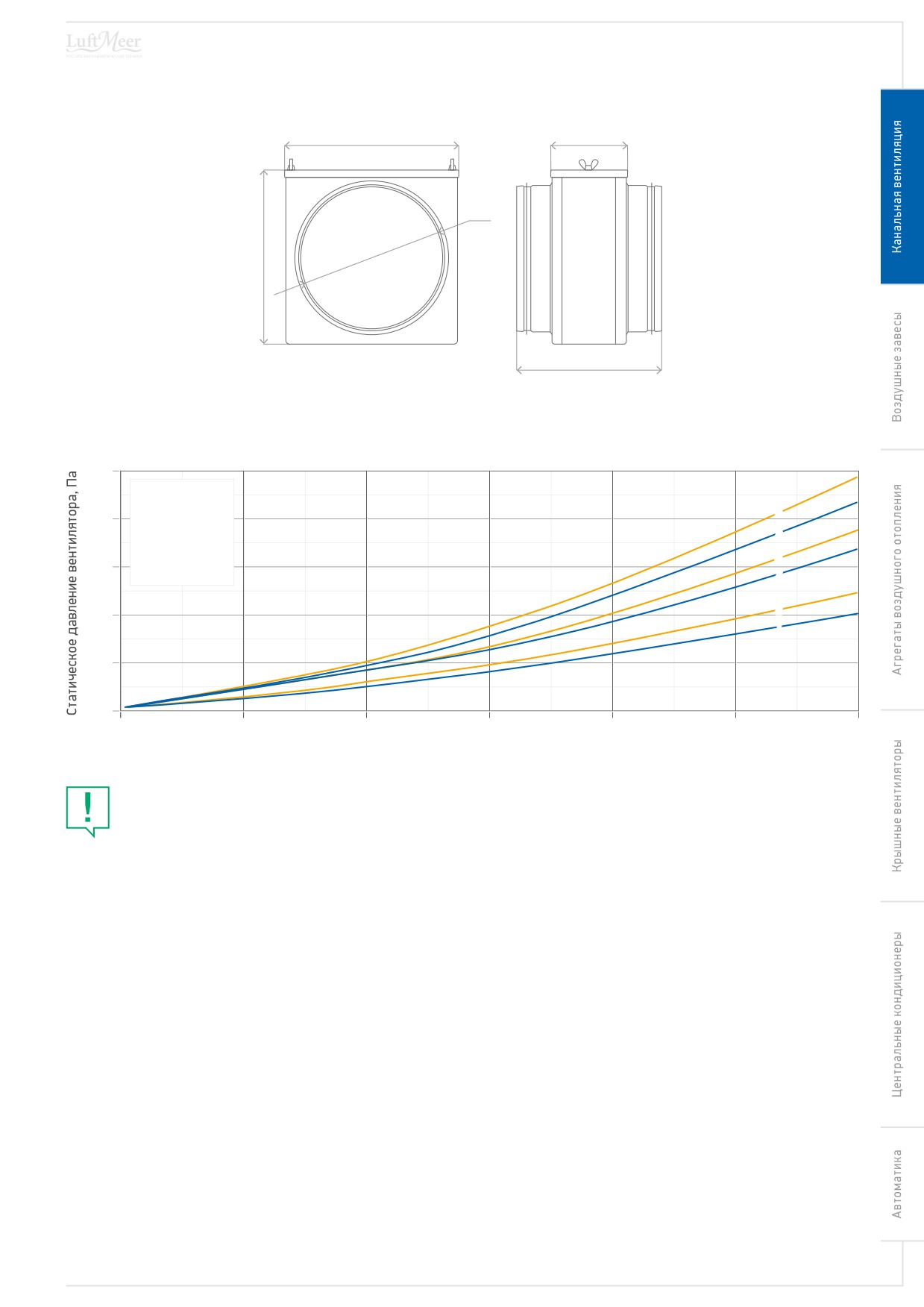

Аэродинамические характеристики
Гр. 35.
Аэродинамические характеристики фильтров кассетных /EG
100
1
100 /EG.3
2
125 /EG.3
6
80
3
160 /EG.3
5
4
200 /EG.3
5
250 /EG.3
4
60
6
315 /EG.3
3
2
40
1
20
0
0
1
2
3
4
5
6
Скорость потока воздуха, м/с
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха
воспользуйтесь Табл. 33 «Скорость воздуха в сечении установок LM DUCT R» на стр. 61.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
71
LM DUCT R. Оборудование для круглых каналов

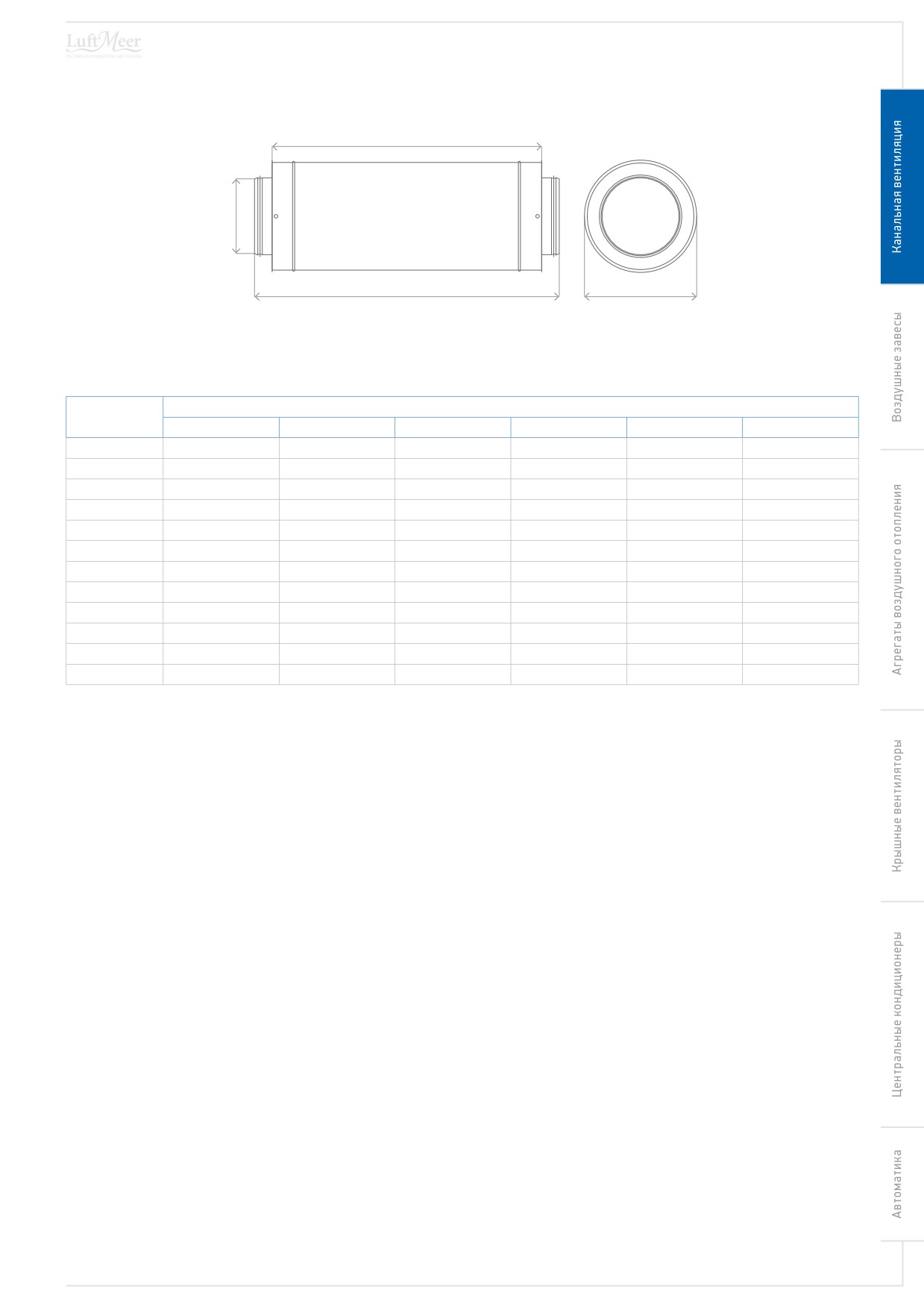

SP. Шумоглушители трубчатые
3.2.6. SP. Шумоглушители трубчатые

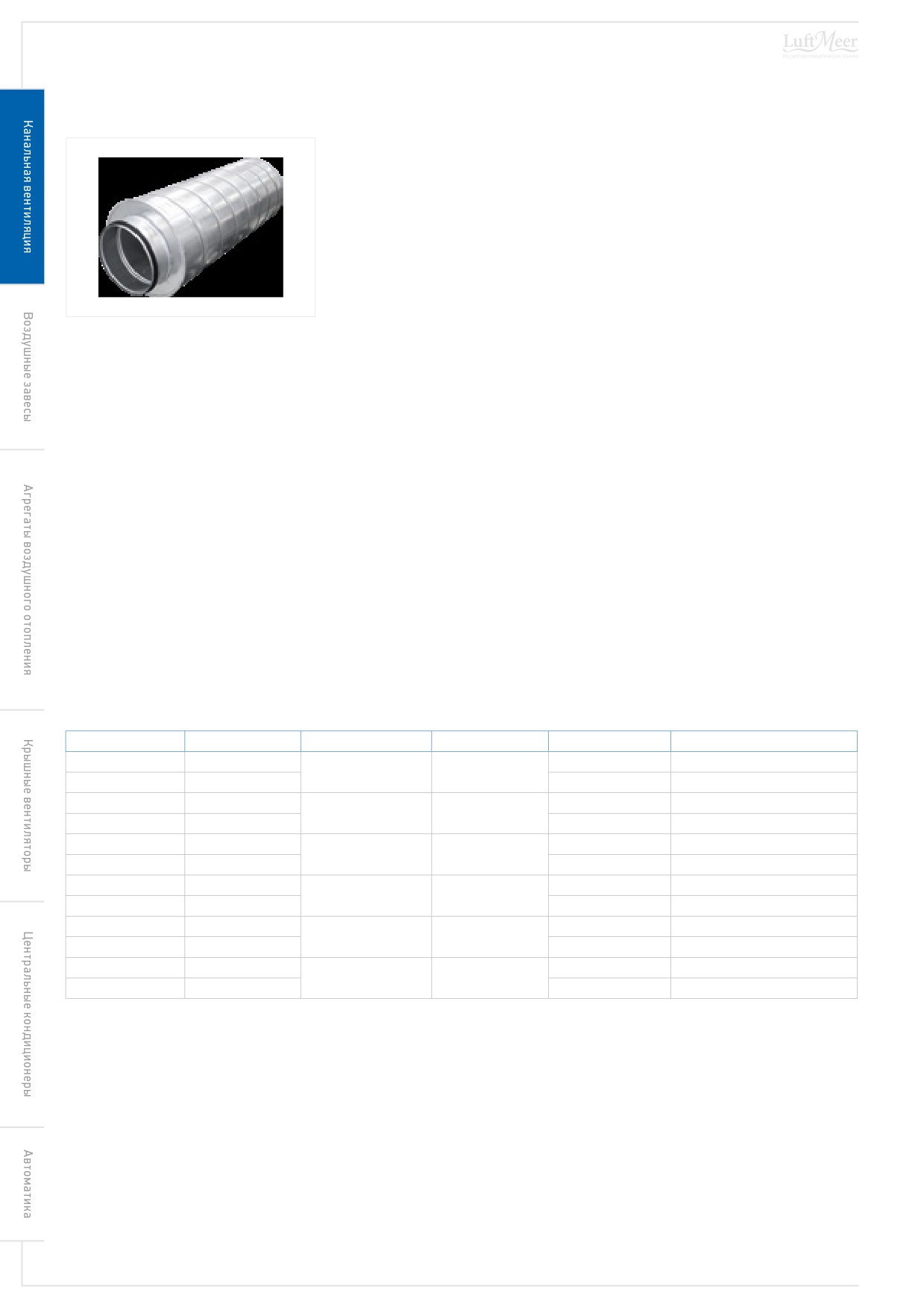

Назначение
Трубчатые шумоглушители для круглых каналов предназначены для сниже-
ния аэродинамического шума, возникающего при работе вентиляторов, и рас-
пространяющегося по воздуховодам систем вентиляции и кондиционирования
воздуха.
Температура перемещаемого воздуха — от -45°С до +40°С.
Рис. 18. Шумоглушитель
трубчатый /SP
Конструкция
Шумоглушители представлены шестью типоразмерами, в каждом из которых по две модификации, отличающиеся длиной
шумопоглощающего участка: 600 мм и 900 мм.
Шумоглушитель представляет собой две трубы из стального оцинкованного листа, вставленные одна в другую. Наружная
труба гладкая, внутренняя перфорированная, и ее диаметр равен номинальному диаметру воздуховода.
Шумопоглощающий материал представляет собой минеральное волокно SoundTech Light, помещенное между внутренней
и наружной трубами, характеризующийся высокими акустическими характеристиками.
Рекомендации по проектированию
Шумоглушители устанавливаются независимо от направления движения воздуха в любом положении.
Для достижения максимальных характеристик шумопоглощения рекомендуется перед шумоглушителем предусмотреть
прямолинейный участок воздуховода длиной не менее 1 м.
Габаритные размеры
Табл. 42. Габаритно-весовые характеристики шумоглушителей /SP
Т/р
A, мм
B, мм
C, мм
L, мм
Масса, кг
100/6
615
730
5,29
100
200
100/9
915
1030
6,15
125/6
615
730
5,29
125
225
125/9
915
1030
6,15
160/6
615
730
5,47
160
260
160/9
915
1030
7,43
200/6
615
730
6,59
200
300
200/9
915
1030
8,89
250/6
615
730
8,01
250
350
250/9
915
1030
10,73
315/6
615
730
10,01
315
455
315/9
915
1030
13,29
Любое использование материалов
72
допускается только с письменного разрешения правообладателя
LM DUCT R. Оборудование для круглых каналов
SP. Шумоглушители трубчатые
Схема 46. Габаритные размеры шумоглушителей /SP
A
ØB
L
ØC
Акустические характеристики
Гр. 36.
Акустические характеристики шумоглушителей /SP
Шумоглушение (дБ) на средних частотах (Гц)
Т/р
125
250
500
1000
2000
4000
100/6
7
15
25
33
29
24
100/9
9
22
32
36
33
31
125/6
5
13
21
37
37
31
125/9
7
16
28
38
38
35
160/6
3
11
22
33
42
29
160/9
8
14
23
39
37
25
200/6
4
8
15
31
28
20
200/9
8
9
20
32
35
23
250/6
6
9
13
24
15
15
250/9
8
11
20
33
24
18
315/6
2
6
11
14
9
4
315/9
7
9
16
30
18
14
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
73
LM DUCT R. Оборудование для круглых каналов

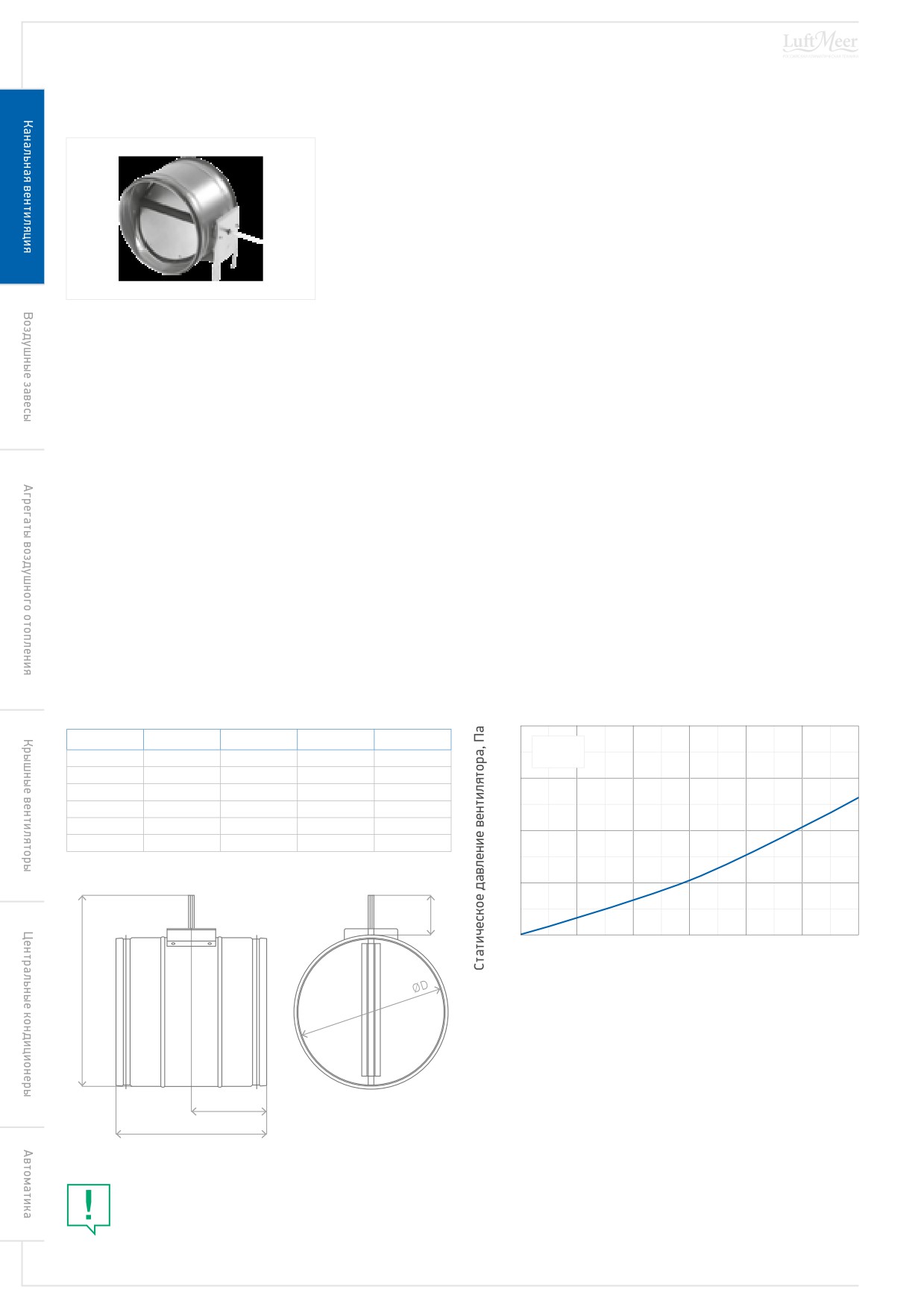

V.1. Клапан с осью под привод
3.2.7. V.1. Клапан с осью под привод
Назначение
Регулирующие заслонки для круглых каналов применяются в системах вентиля-
ции и кондиционирования воздуха и предназначены для перекрытия вентиляци-
онного канала и регулирования расхода воздуха.
Температура перемещаемого воздуха — от -30°С до +40°С.
Рис. 19. Клапан /V.1
с осью под привод
Конструкция
Корпус и поворотная пластина заслонки изготовлены из
В стандартную комплектацию входит ручной привод с фик-
оцинкованного стального листа.
сатором угла открытия.
Резиновый уплотнитель на кромке поворотной пластины
Поворотный шток квадратного сечения со стороной 8 мм
препятствует ее примерзанию к корпусу в зимний период, а
обеспечивает надежную фиксацию привода заслонки.
также обеспечивает герметичное перекрытие канала.
Рекомендации по проектированию
Регулирующие заслонки монтируются в любом положении.
Для монтажа электропривода на заслонку необходимо использовать специальную дополнительную подставку. При мон-
таже необходимо оставлять сервисное пространство для доступа к приводу заслонки.
Габаритные размеры
Аэродинамические характеристики
Табл. 43. Габаритно-весовые характеристики
Гр. 37.
Аэродинамические характеристики
воздушных заслонок /V.1
воздушных заслонок /V.1
20
Типоразмер
A, мм
D, мм
L, мм
Масса, кг
V.1
100
168
100
200
0,36
125
193
125
200
0,52
15
160
228
160
200
0,73
200
268
200
200
1,02
250
328
250
260
1,49
10
315
383
315
260
2,10
Схема 47. Габаритные размеры воздушных заслонок /V.1
5
54
0
0
1
2
3
4
5
6
Скорость потока воздуха, м/с
A
L/2
L
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха
воспользуйтесь Табл. 33 «Скорость воздуха в сечении установок LM DUCT R» на стр. 61.
Любое использование материалов
74
допускается только с письменного разрешения правообладателя
LM DUCT R. Оборудование для круглых каналов

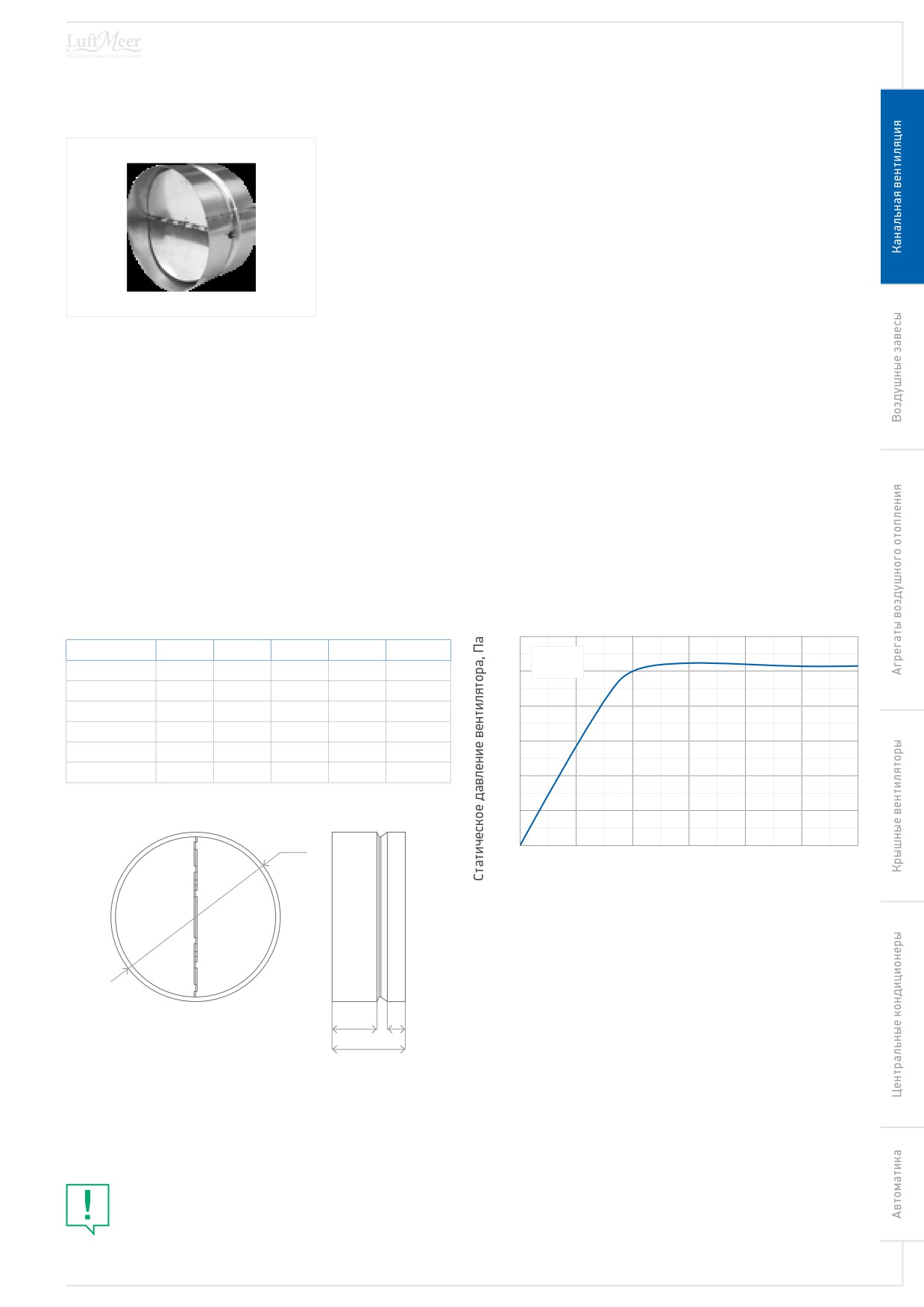

VO.1. Обратный клапан
3.2.8. VO.1. Обратный клапан
Назначение
Обратные клапаны предназначены для перекрывания канала лопатками под
действием возвратной пружины и предотвращения движения воздуха в обрат-
ном направлении при выключенном вентиляторе.
Температура перемещаемого воздуха — от -45°С до +40°С.
Рис. 20. Обратный клапан /VO.1
Конструкция
Корпус обратных клапанов изготовлен из оцинкованного стального листа.
Внутрь клапана встроены две подпружиненные с одной из сторон лопатки из листового алюминия.
Рекомендации по проектированию
Обратные клапаны монтируются в любом положении (кроме положения, при котором лопатки открываются вниз).
Габаритные размеры
Аэродинамические характеристики
Табл. 44. Габаритно-весовые характеристики
Гр. 38.
Аэродинамические характеристики
обратных клапанов /VO.1
обратных клапанов /VO.1
60
Типоразмер
A, мм
B, мм
D, мм
L, мм
Масса, кг
VO.1
100
27
35
100
80
0,2
50
125
37
45
125
100
0,3
40
160
37
55
160
110
0,4
200
52
70
200
140
0,6
30
250
47
75
250
140
0,7
315
47
75
315
140
0,9
20
Схема 48. Габаритные размеры обратных клапанов /VO.1
10
ØD
0
0
1
2
3
4
5
6
Скорость потока воздуха, м/с
B
A
L
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха
воспользуйтесь Табл. 33 «Скорость воздуха в сечении установок LM DUCT R» на стр. 61.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
75
LM DUCT R. Оборудование для круглых каналов

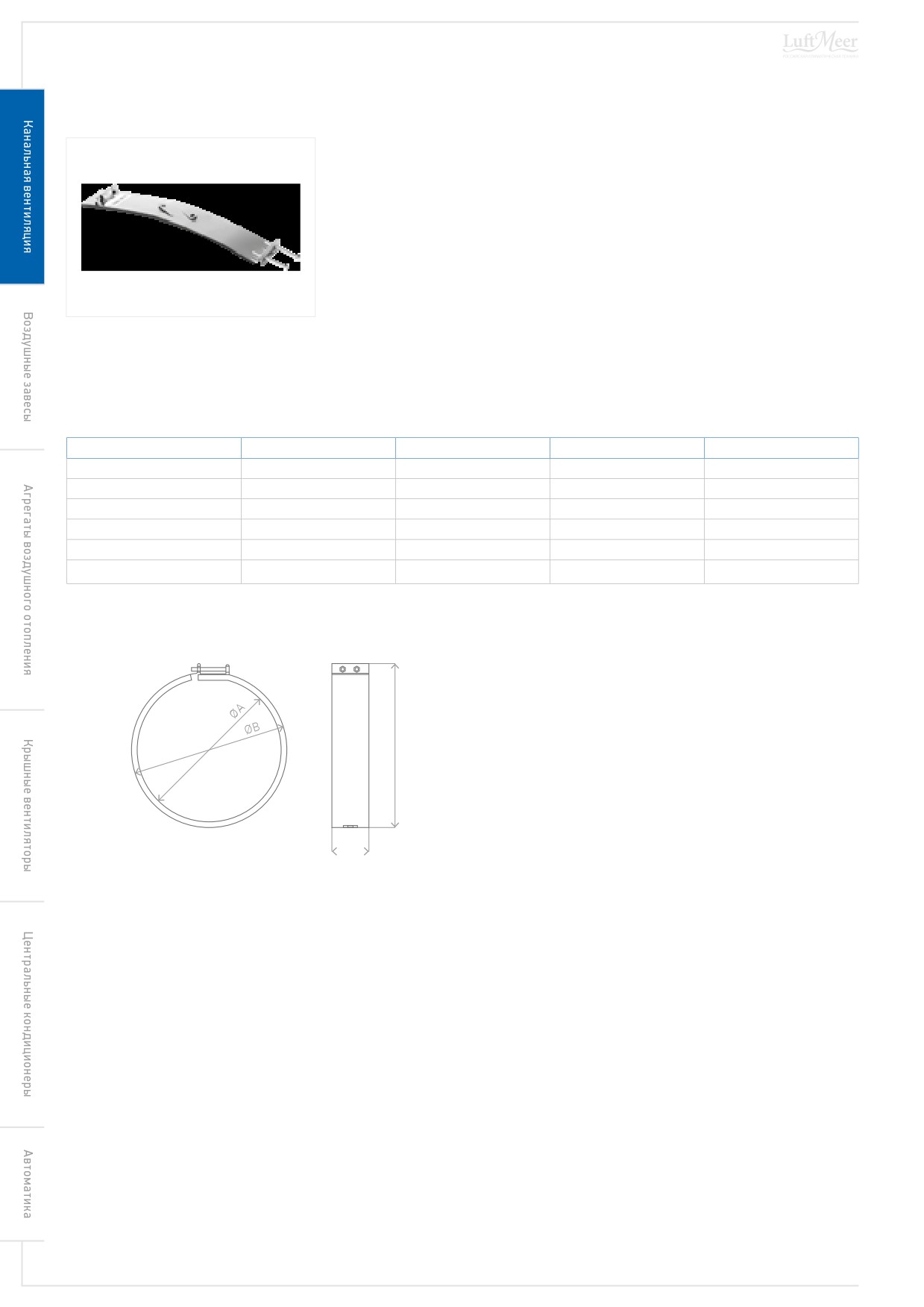

G.1. Хомут быстросъемный
3.2.9. G.1. Хомут быстросъемный
Конструкция
Материал — оцинкованная сталь.
Уплотнительная подкладка для улучшения герметизации соединений и сниже-
ния вибрации.
Температура перемещаемого воздуха — от -45°С до +40°С.
Рис. 21. Хомут быстросъемный /G.1
Габаритные размеры
Табл. 45. Габаритно-весовые характеристики хомутов быстросъемных /G.1
Типоразмер
A, мм
B, мм
C, мм
Масса, кг
100
100
118
148
0,2
125
125
145
174
0,3
160
160
178
212
0,3
200
200
218
253
0,4
250
250
268
304
0,5
315
315
333
370
0,6
Схема 49. Габаритные размеры хомутов быстросъемных /G.1
C
60
Любое использование материалов
76
допускается только с письменного разрешения правообладателя
LM STORM. Воздушная завеса индустриальная
Общая информация
4.
ВОЗДУШНЫЕ ЗАВЕСЫ
4.1. LM STORM. Воздушная завеса индустриальная
4.1.1. Общая информация
Назначение
Предназначены для защиты производственных помещений, логистических цен-
тров, цехов, автосервисов, гаражей, складов от попадания холодного воздуха в
зимний период и теплого воздуха в летний период посредством создания аэро-
динамического барьера.
Создаваемый воздушно-тепловой завесой аэродинамический барьер эффек-
тивно отделяет помещения от внешней среды, таким образом снижая тепловые
потери в помещении, что существенно сокращает затраты как на отопление в
зимнее время года, так и на охлаждение в летнее.
Тепловая воздушная завеса не только разделяет зоны, которые имеют разную
температуру, но и препятствует проникновению в помещение пыли, различных
насекомых и неприятных запахов.

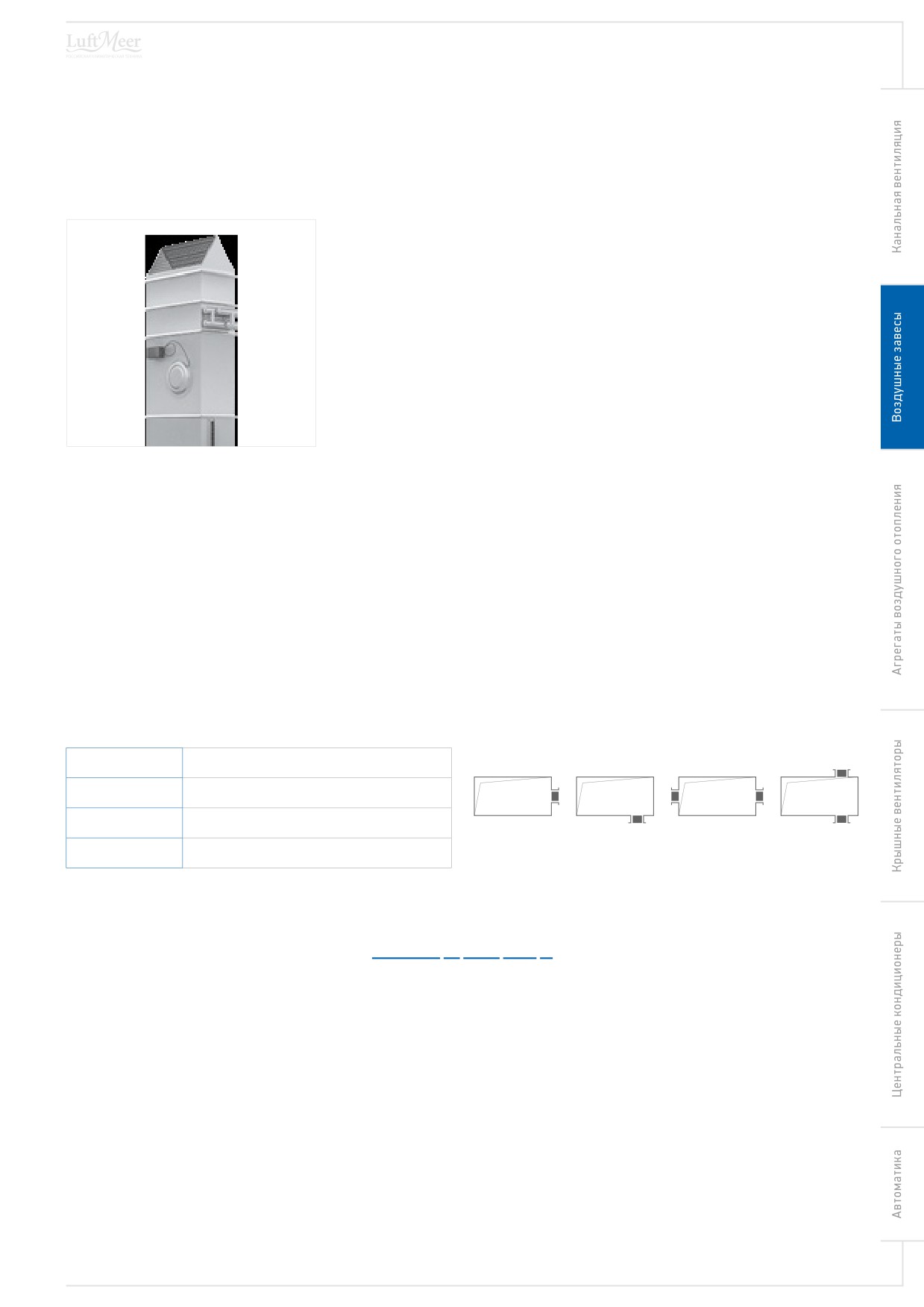

Рис. 22. Воздушная завеса
Конструкция
Воздушные завесы LM STORM обладают универсальной сборно-разборной конструкцией на базе прямоугольного каналь-
ного оборудования LM DUCT Q, оснащаются в зависимости от исполнения следующими типовыми элементами:
◼
заборная решетка;
◼
воздушный фильтр EG.3;
◼
водяной воздухонагреватель /HW.2;
◼
электрический воздухонагреватель /HE.
Состав воздушных завес
Табл. 46. Состав воздушных завес индустриальных
Схема 50. Типы перьев
решетка без фильтра, вентилятор, перья, за-
Без нагрева
глушка торцевая
решетка с фильтром G3, вентилятор, перья, за-
С фильтром
глушка торцевая
решетка с фильтром G3, вентилятор, водяной
Водяной нагрев
нагреватель, перья, заглушка торцевая
решетка с фильтром G3, вентилятор, электро-
Стандарт
Тип L
Тип 2S
Тип 2L
Электронагрев
нагреватель, перья, заглушка торцевая
Формирование имени
LM STORM ST 60-35 HW.2 /2
1
2
3
4
5
1.
Серия оборудования.
4.
Вид применяемого воздухонагревателя
(HW — водяной; HE — электрический; N — без нагрева).
2.
Исполнение.
5.
Суммарная длина секций ZS, м.
3.
Типоразмер.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
77
LM STORM. Воздушная завеса индустриальная
Общая информация
Область применения
Преимущества
При правильном подборе, качественной установке и грамотной эксплуатации тепловые завесы значительно экономят
энергоресурсы при поддержании температурного комфорта.
◼
Максимальная площадь проема, перекрываемого од-
◼
Универсальная сборно-разборная конструкция на базе
ной завесой, составляет 18 м².
прямоугольного канального оборудования.
◼
Производительность от 2100 м³/ч до 10000 м³/ч.
◼
Длина щелевой секции до 5 м.
◼
Исполнение щели как по узкой, так и по широкой сто-
◼
Фильтр G3 (EU3).
роне секции.
◼
Два варианта исполнения завесы в зависимости от
◼
Тип исполнения: с водяным воздухонагревателем
мощности и стоимости: XP, ST.
(HW.2), с электрическим воздухонагревателем (HE.),
◼
Щелевая секция.
без нагрева.
◼
Заглушка торцевая.
Щелевые секции производятся из оцинкованной стали с длиной щели 1 или 1,5 м.
Элементы системы автоматики:
◼
модуль управления воздушными завесами /SOC;
◼
концевой выключатель /DM.VK (опционально).
Автоматика для воздушных завес позволяет управлять вентиляторами, а также однофазными циркуляционными насосами
с мокрым ротором.
Рекомендации по проектированию
Монтаж
В зависимости от варианта монтажа (над дверным проемом, сбоку, с отводом) тепловые завесы делятся на горизонтальные
и вертикальные. Монтаж промышленной воздушно-тепловой завесы следует осуществлять так, чтобы длина воздушной
щели была равна ширине либо высоте проема, в зависимости от расположения завесы. При этом желательно, чтобы длина
щели превышала ширину либо высоту проема. Это ослабит влияние внешних факторов на струю нагнетаемого воздуха.
Воздушно-тепловые завесы следует монтировать максимально близко к проему. В случае, если в составе завесы имеется
водяной калорифер, его необходимо располагать таким образом, чтобы обеспечить его обезвоздушивание. Завесы по-
ставляются в разобранном виде. Сборка осуществляется на объекте.

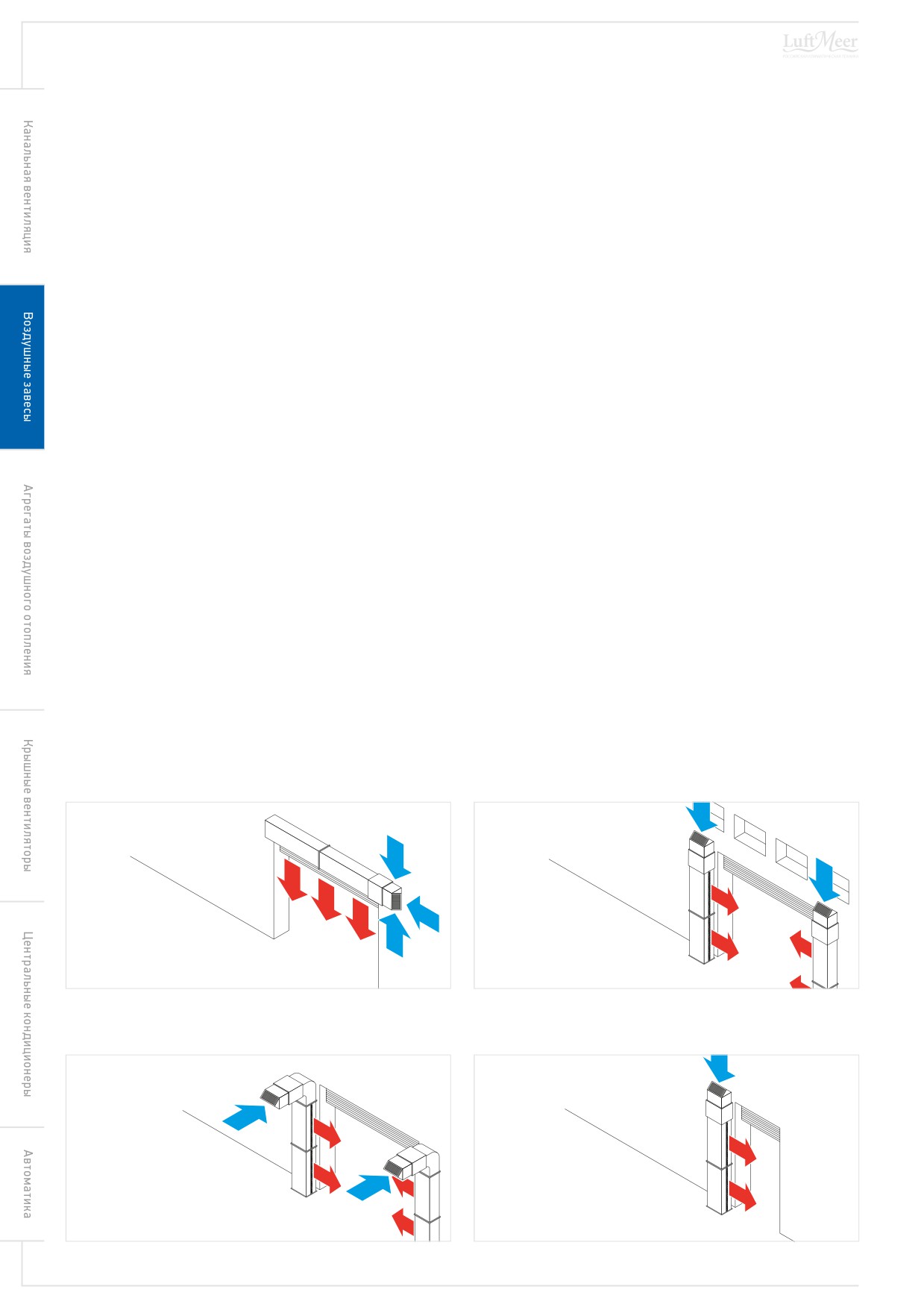

Варианты установки воздушных завес
Рис. 23. Горизонтальная установка
Рис. 24. Вертикальная установка воздушной завесы при
воздушной завесы
большой площади проема
Горизонтальная
Вертикальная установка
установка
(большая площадь проема)
Рис. 25. Вертикальная установка воздушной завесы с
Рис. 26. Вертикальная установка воздушной завесы при малой
поворотным элементом
площади проема
Вертикальная установка
Вертикальная установка
(с поворотным элементом) *
(малая площадь проема)
* Отвод не поставляется
Любое использование материалов
78
допускается только с письменного разрешения правообладателя
LM STORM. Воздушная завеса индустриальная
Технические данные
Подбор воздушных завес по типу вентилятора

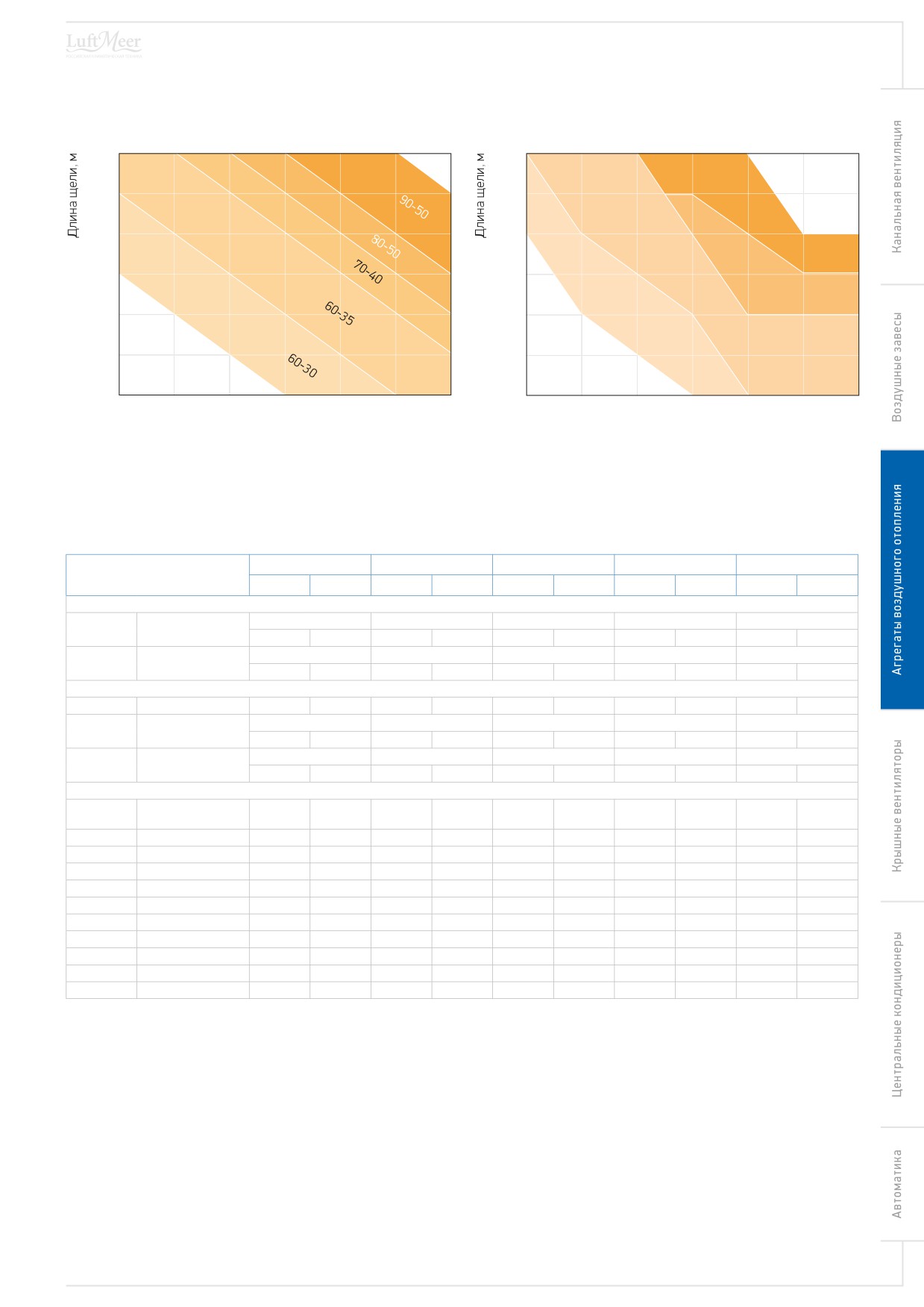

Гр. 39.
Подбор воздушных завес по типу вентилятора.
Гр. 40.
Подбор воздушных завес по типу вентилятора.
Усиленный
Стандарт
5
5
90-50
4,5
4,5
4
4
70-40
3,5
3,5
80-50
3
3
60-35
2,5
2,5
2
2
1
1,5
2
2,5
3
3,5
4
1
1,5
2
2,5
3
3,5
4
Дальность действия, м
Дальность действия, м
4.1.2. Технические данные
Габаритные размеры
Табл. 47. Габаритно-весовые характеристики элементов воздушных завес
60-30
60-35
70-40
80-50
90-50
L, мм
Вес, кг
L, мм
Вес, кг
L, мм
Вес, кг
L, мм
Вес, кг
L, мм
Вес, кг
Вентиляторы
-
/FF.E31.4D
/FF.E35.4D
/FB.E50.4D
/FB.E56.4D
/F
Вент. станд.
-
-
720
64
800
79
850
93
850
100
/FP.C28.007A2
/FP.C31.011A2
/FP.C35.022A2
/FP.C35.022A2
/FP.C40.040A2
/F
Вент. усилен.
500
42
500
48
600
63
650
74
700
91
Нагреватели
/HW.2
Водяной
150
8
150
9
150
11
150
14
150
16
/HE.1.0.12
/HE.1.0.12
/HE.1.0.16
/HE.1.0.16
/HE.2.0.32
/HE.
Электро эконом
650
19
650
19
550
21
550
22
550
28
/HE.2.0.24
/HE.2.0.24
/HE.2.0.32
/HE.2.0.32
/HE.3.0.48
/HE.
Электро стандарт
650
23
650
23
550
25
550
27
750
39
Элементы воздушных завес
Решетка с фильтром
/ZI.F
300
5
300
5
300
7
300
9
300
9
G3
/ZI.N
Решетка без фильтра
150
3
150
3
150
4
150
5
150
5
/ZZ.1
Заглушка торцевая
0
1
0
1
0
2
0
3
0
3
/ZS.10
Перо стандарт, 1м
1000
16
1000
17
1000
19
1000
23
1000
25
/ZS.15
Перо стандарт, 1,5 м
1500
22
1500
23
1500
28
1500
33
1500
35
/ZS.L.10
Перо тип L, 1м
1000
16
1000
17
1000
19
1000
23
1000
25
/ZS.L.15
Перо тип L, 1,5 м
1500
22
1500
23
1500
28
1500
33
1500
35
/ZS.2S.10
Перо тип 2S, 1м
1000
16
1000
17
1000
19
1000
23
1000
25
/ZS.2S.15
Перо тип 2S, 1,5 м
1500
22
1500
23
1500
28
1500
33
1500
35
/ZS.2L.10
Перо тип 2L, 1м
1000
16
1000
17
1000
19
1000
23
1000
25
/ZS.2L.15
Перо тип 2L, 1,5 м
1500
22
1500
23
1500
28
1500
33
1500
35
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
79
LM VEKTOR. Агрегат воздушного отопления
Общая информация
5.
АГРЕГАТЫ ВОЗДУШНОГО ОТОПЛЕНИЯ
5.1. LM VEKTOR. Агрегат воздушного отопления
5.1.1. Общая информация
Назначение
Агрегаты воздушного отопления предназначены для воздушного отопления
производственных помещений промышленного и сельскохозяйственного на-
значения, а также для использования в отопительно-вентиляционных системах
зданий.
Агрегаты воздушно-отопительные типа LM VEKTOR могут эксплуатироваться в
условиях умеренного (У) климата, категории размещения 3 по ГОСТ 15150-69.
Воздух должен быть с предельно допустимым содержанием химически агрес-
сивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5 мг/м³ и не
содержать липких веществ и волокнистых материалов.

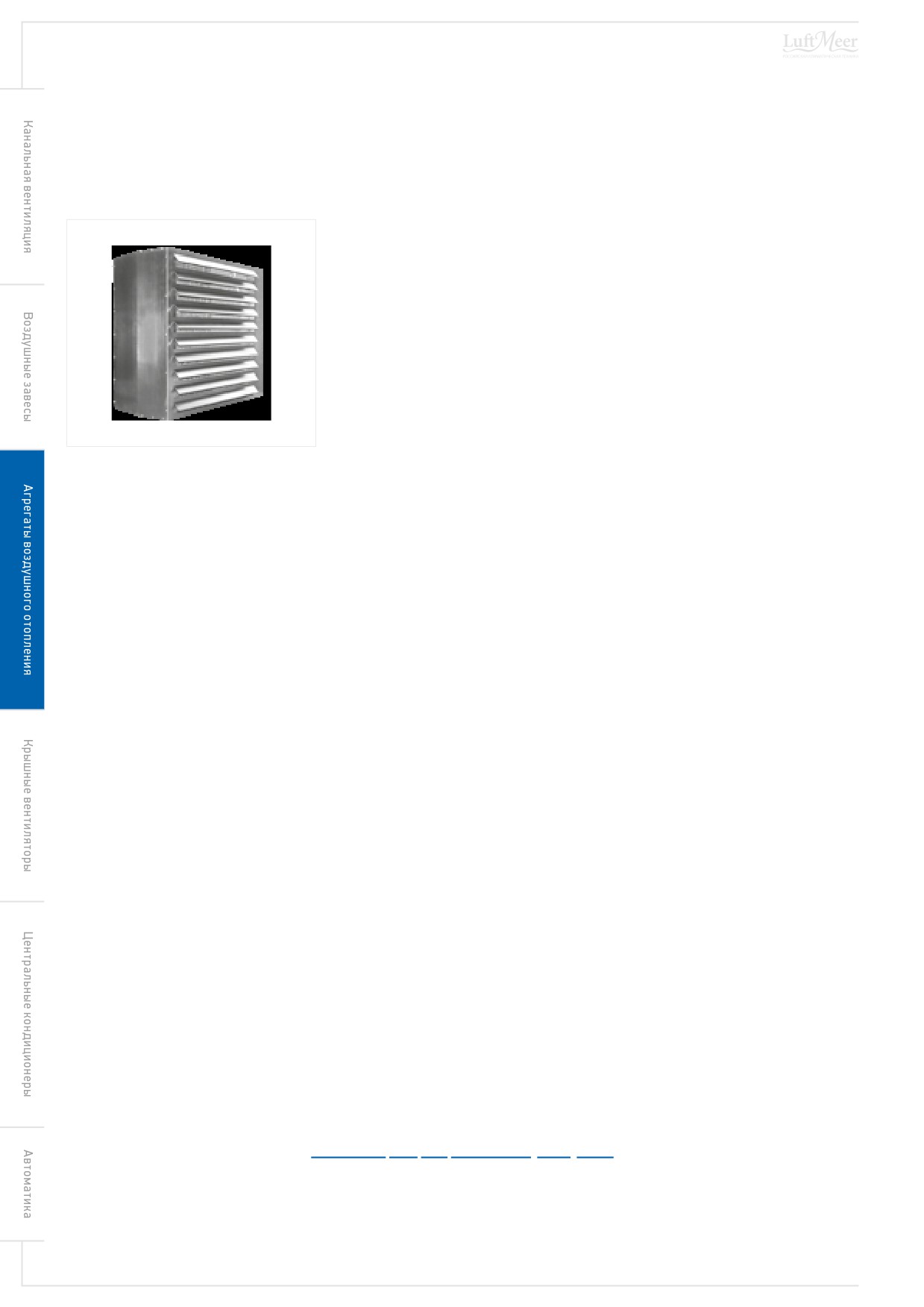

Рис. 27. Агрегат воздушного отопления
LM VEKTOR
Конструкция
Воздушно-отопительные агрегаты LM VEKTOR выполнены из оцинкованного стального листа и состоят из воздухонагре-
вателя HW, высокоэффективного осевого вентилятора с двигателем с внешним ротором EBMPAPST HyBlade® и нерегули-
руемого воздухораспределителя (жалюзи).
Дополнительно агрегат может комплектоваться:
◼
модулем фильтра EG.4 грубой очистки (Le = 350 мм);
◼
воздушным клапаном V.1 (LV=200 мм).
Область применения
Регулирование производительности
Производительность АВО LM VEKTOR можно регулировать изменением скорости вращения двигателя с помощью транс-
форматорного регулятора IT либо посредством симисторного регулятора IS, тем самым обеспечивая регулировку оборо-
тов рабоче го колеса вентилятора.
Рекомендации по проектированию
Монтаж
Агрегаты воздушного отопления LM VEKTOR имеют исполнение креплений, как для настенного монтажа A.W (две штуки),
так и для потолочного A.F (четыре штуки) с виброгасителями.
Элементы системы автоматики
◼
Силовой модуль /SOM.3T._ или Щит управления /SA.MN._ (при наличии рециркуляции).
◼
Пульт управления АВО / SA.A1L.
◼
Двухходовой клапан с предустановленным электроприводом /VB.2x.08L.
◼
Капиллярный термостат /DA.KD_._KZ.
Формирование имени
LM VEKTOR 1-25 R(L) /FA.AE40.4E-HW.2-LGN.1
1
2
3
4
5
6
1.
Серия оборудования.
4.
Осевой вентилятор.
2.
Типоразмер.
5.
Водяной нагреватель.
3.
Сторона подключения.
6.
Воздухораспределитель.
Любое использование материалов
80
допускается только с письменного разрешения правообладателя
LM VEKTOR. Агрегат воздушного отопления
Технические данные
5.1.2. Технические данные
Технические характеристики

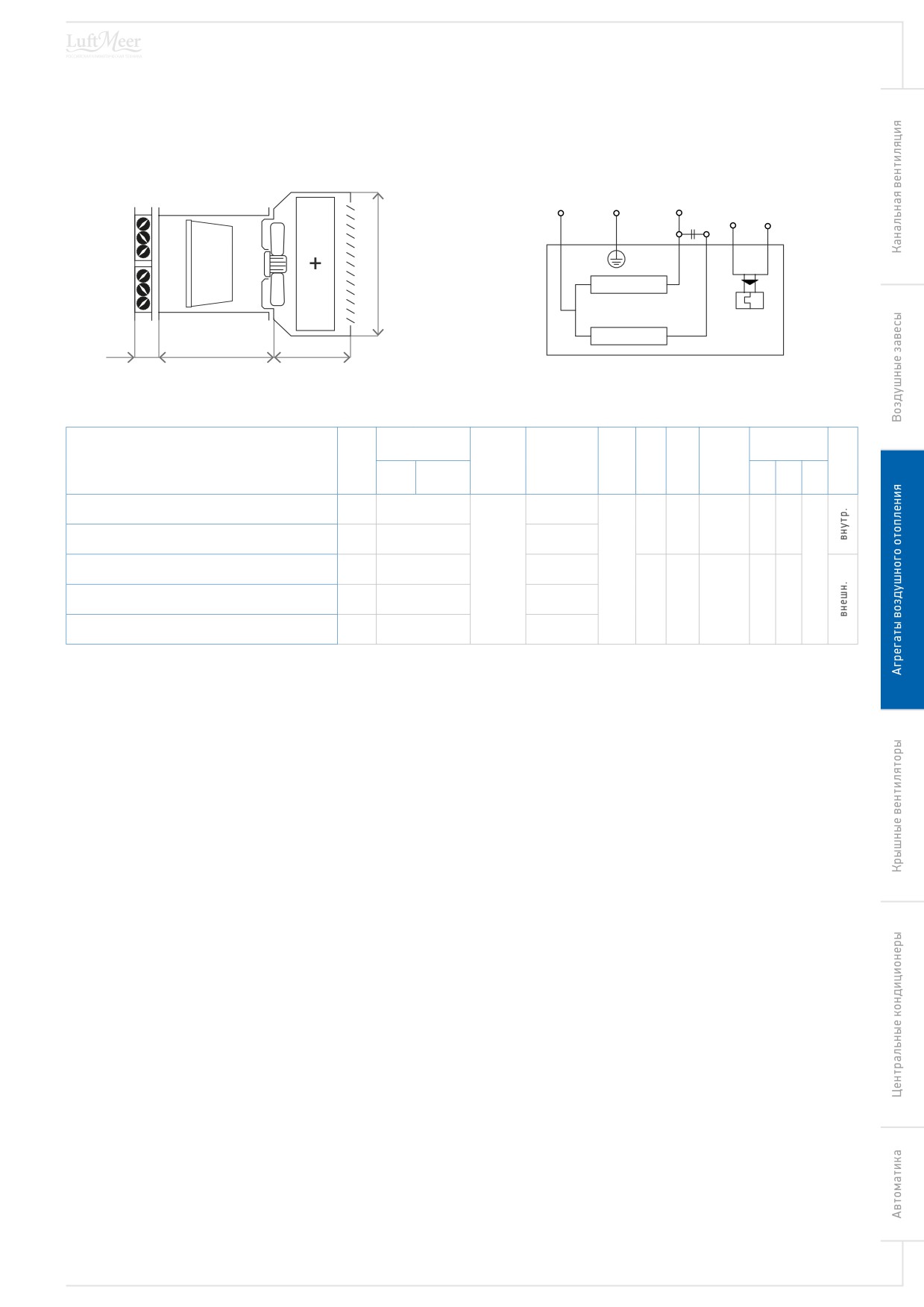

Схема 51. Габаритные характеристики агрегатов воздушного
Схема 52. Схема подключения агрегатов воздушного отопления
отопления LM VEKTOR
LM VEKTOR
L
PE
N
C
TW
B x H
U1
U2
Z
Lv
Le
L
Табл. 48. Технические характеристики агрегатов воздушного отопления LM VEKTOR
Габаритные
Q, кВт
Длина
Масса
размеры, мм
L,
Р,
n,
Наименование
струи
с теплоно-
U, B
I, А
ТК
мЗ/ч
Твх=
кВт
об/мин
Tw=
max, м
сителем, кг
В
H
L
0°С
90/70°С
Агрегат воздушного отопления
2850
34
42
LM VEKTOR 1-25 R (L) /FA.AE40.4E-HW.2-LGN. 1
0.7
0.16
1430
700
550
Агрегат воздушного отопления
2450
42
47
LM VEKTOR 1-35 R (L) /FA.AE40.4E-HW.3-LGN. 1
Агрегат воздушного отопления
4650
51
24
55
1~220
450
LM VEKTOR 2-45 R (L) /FA.AE45.4E-HW.21-LGN. 1
Агрегат воздушного отопления
5500
66
60
2.1
0.48
1350
900
650
LM VEKTOR 2-65 R (L) /FA.AE45.4E-HW.2-LGN. 1
Агрегат воздушного отопления
5000
86
66
LM VEKTOR 2-75 R (L) /FA.AE45.4E-HW.3-LGN.1
Режимы управления агрегатами воздушного отопления
Режим воздушного отопления
LM PRUF /SOM.3T.10/SA.A1L /VB.2x.08L
◼
Подключение вентилятора — напрямую, через силовой модуль /SOM.3T.10
◼
Открытие клапана — при срабатывании термостата пульта /SA.A1L
Режим воздушного отопления с подмесом наружного воздуха, дискретное управление
LM PRUF /SA.MN.230/SA.A1L /VB.2x.08L/ /A.2xE.S.15_/DA.KD_._KZ/DP.R
◼
Подключение вентилятора — напрямую (к модулю /SA.MN), или через регулятор скорости
◼
Отработка угрозы замерзания теплообменника (по сигналу капиллярного термостатов), выключение вентилятора, за-
крытие притока, открытие водяного клапана
◼
«Откр-закр» рециркуляции — перевод клапана рециркуляции в фиксированное положение (при помощи переключа-
теля на передней панели)
Режим воздушного отопления с подмесом наружного воздуха, плавное управление
LM PRUF /SA.MN.24/SA.A1L /SM.010/VB.2x.08L/ /A.010.S.15_/DA.KD_._KZ/DP.R
◼
Подключение вентилятора — напрямую (к модулю /SA.MN), или через регулятор скорости
◼
Отработка угрозы замерзания теплообменника (по сигналу капиллярного термостатов), выключение вентилятора, за-
крытие притока, открытие водяного клапана
◼
Задание положения рециркуляции ручным позиционером /SM.010
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
81
LM SAUGER. Крышные вентиляторы
Общая информация
6.
КРЫШНЫЕ ВЕНТИЛЯТОРЫ
6.1. LM SAUGER. Крышные вентиляторы
6.1.1. Общая информация

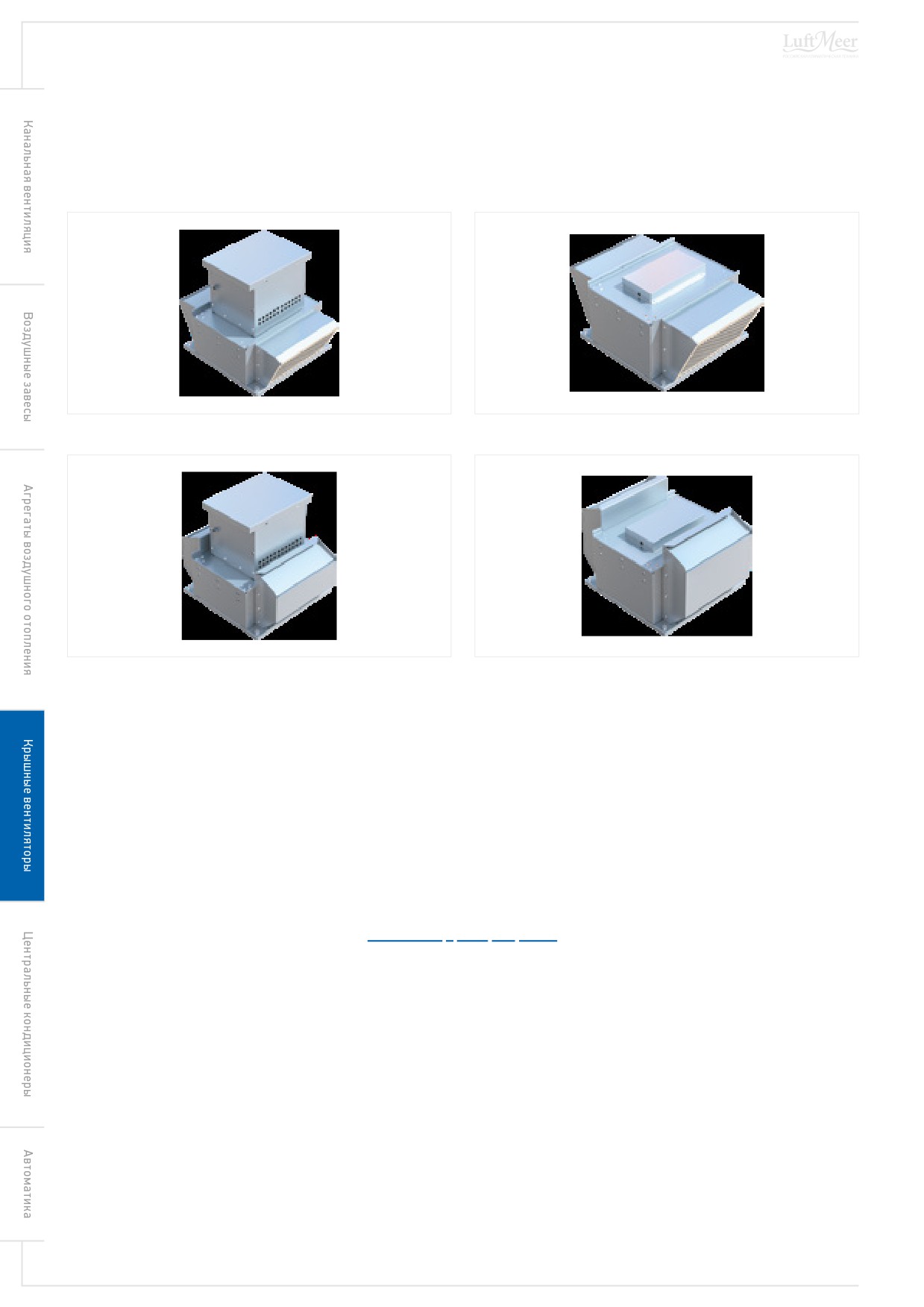

Рис. 28. Вентилятор /FPH
Рис. 29. Вентилятор /FBH
Рис. 30. Вентилятор /FPV
Рис. 31. Вентилятор /FBV
Назначение
Крышные вытяжные вентиляторы применяются для перемещения воздуха, который не содержит липких веществ и волок-
нистых материалов, без содержания пыли и других твердых примесей не более 100 мг/м³, в условиях умеренного климата 1
категории размещения по ГОСТ 15150-69 (двигатель А), в условиях умеренно-холодного климата 2 категории размещения
(двигатель S) и устанавливаются на кровле.
Данная серия вентиляторов применяется в системах вытяжной вентиляции жилых, общественных и производственных
помещений. Вентиляторы предназначены для удаления воздуха из помещений непосредственно через крышу или через
крышу и воздуховоды, имеют компактные размеры, и обеспечивают удобство монтажа и обслуживания. Максимальная
температура перемещаемого воздуха — от -45°С до +40°С (двигатель А), от -60°С до +40°С (двигатель S).
Формирование имени
LM SAUGER 2 /FPH.C31.011A2
1 2
3-4
5
6-8
1.
Серия оборудования.
6.
011 — мощность двигателя в кВт/10 (011 — 1,1 кВт).
2.
Типоразмер.
7.
A — тип двигателя и условия эксплуатации (А — без термоконтактов,
умеренный климат 1-й категории размещения (У1) по ГОСТ 15150-69,
3.
FP — тип вентилятора.
от -45 до +40°С; S — без термоконтактов, умеренно-холодный климат
4.
H — направление выхлопа (V — вверх; H — в сторону).
2-й категории размещения (УХЛ2) по ГОСТ 15150-69, от -60 до +40°С).
5.
Рабочее колесо вентилятора.
8.
2 — количество полюсов электродвигателя.
Конструкция
Корпус вентилятора выполнен из оцинкованной стали, имеет съемную сервисную крышку.
Вентилятор имеет факельный выброс удаляемого воздуха и защищен от попадания осадков внутрь корпуса обратным
клапаном. Рабочее колесо выполнено с загнутыми назад лопатками правого направления вращения, изготовлено из угле-
родистой стали.
Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях, имеют степень за-
щиты IP54. Ресурс вентилятора достигает 50 000 часов без профилактики за счет применения современных материалов и
технологий.
Любое использование материалов
82
допускается только с письменного разрешения правообладателя
LM SAUGER. Крышные вентиляторы
Общая информация
Область применения
Регулирование производительности
Производительность вентиляторов FP / FB можно регулировать изменением скорости вращения двигателя в пределах
мощности двигателя посредством частотного регулятора с изменением частоты подаваемого напряжения от 25 до 65 Гц,
тем самым обеспечивая регулировку оборотов рабочего колеса вентилятора.
Элементы системы автоматики:
◼
частотный преобразователь /IF_ (при необходимости регулирования производительности);
◼
силовой модуль /SOM (если регулирование производительности не требуется).
Рекомендации по проектированию
Монтаж
Вентиляторы устанавливаются на монтажный стакан или воздуховод в вертикальном положении. Вентиляторы могут ком-
плектоваться монтажными стаканами в шумоизолированном корпусе как под скатную, так и под плоскую кровлю.

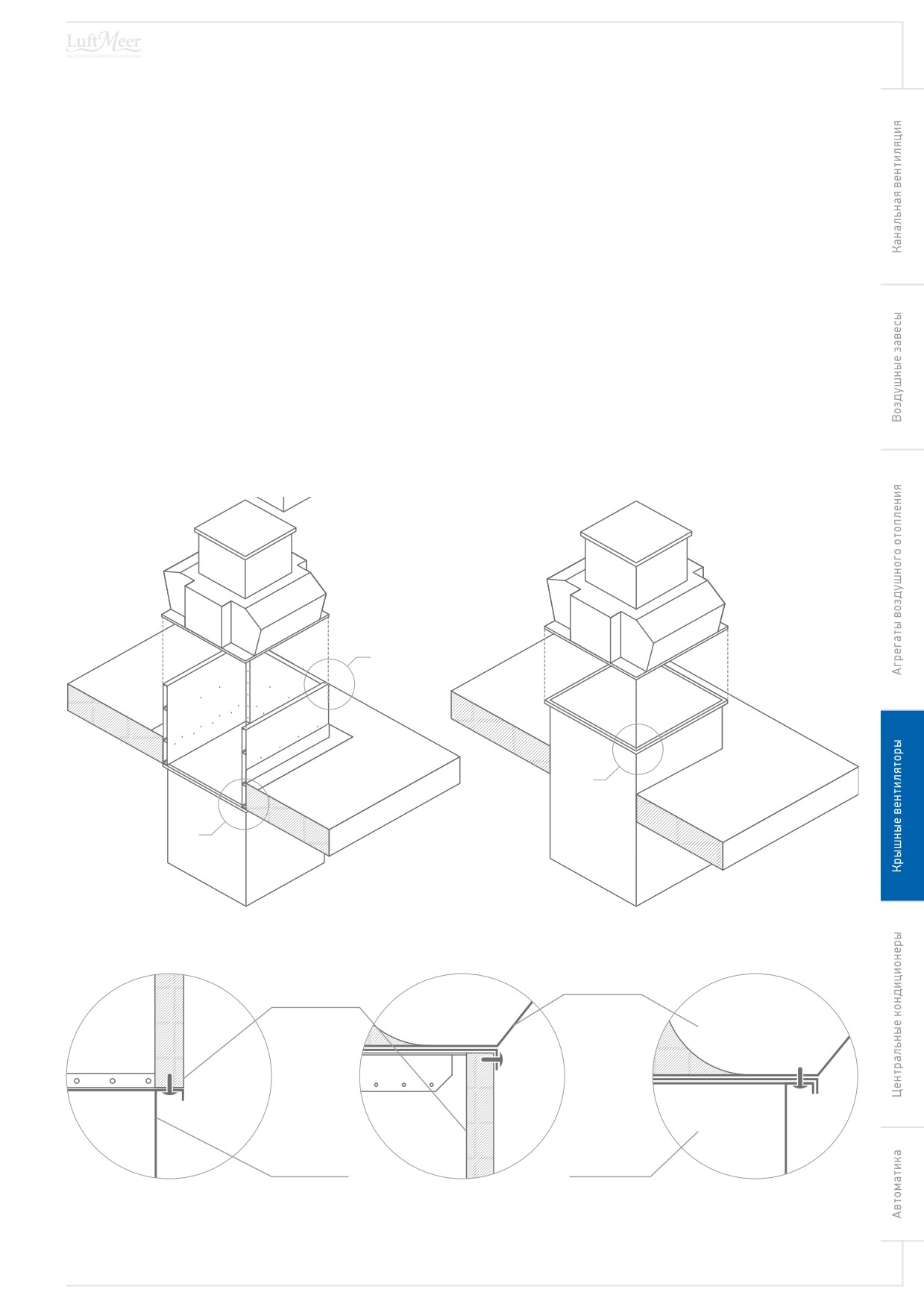

Схема 53. Узел крепления монтажного стакана к воздуховоду, вентилятора к монтажному стакану
B
C
A
Узел A
Узел B
Узел C
Монтажный
Вентилятор
стакан
Воздуховод
Воздуховод
Установка монтажного
Установка вентилятора
Установка вентилятора
стакана на воздуховод
на монтажный стакан
на воздуховод
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
83
LM SAUGER. Крышные вентиляторы
Технические данные
6.1.2. Технические данные
Габаритные размеры

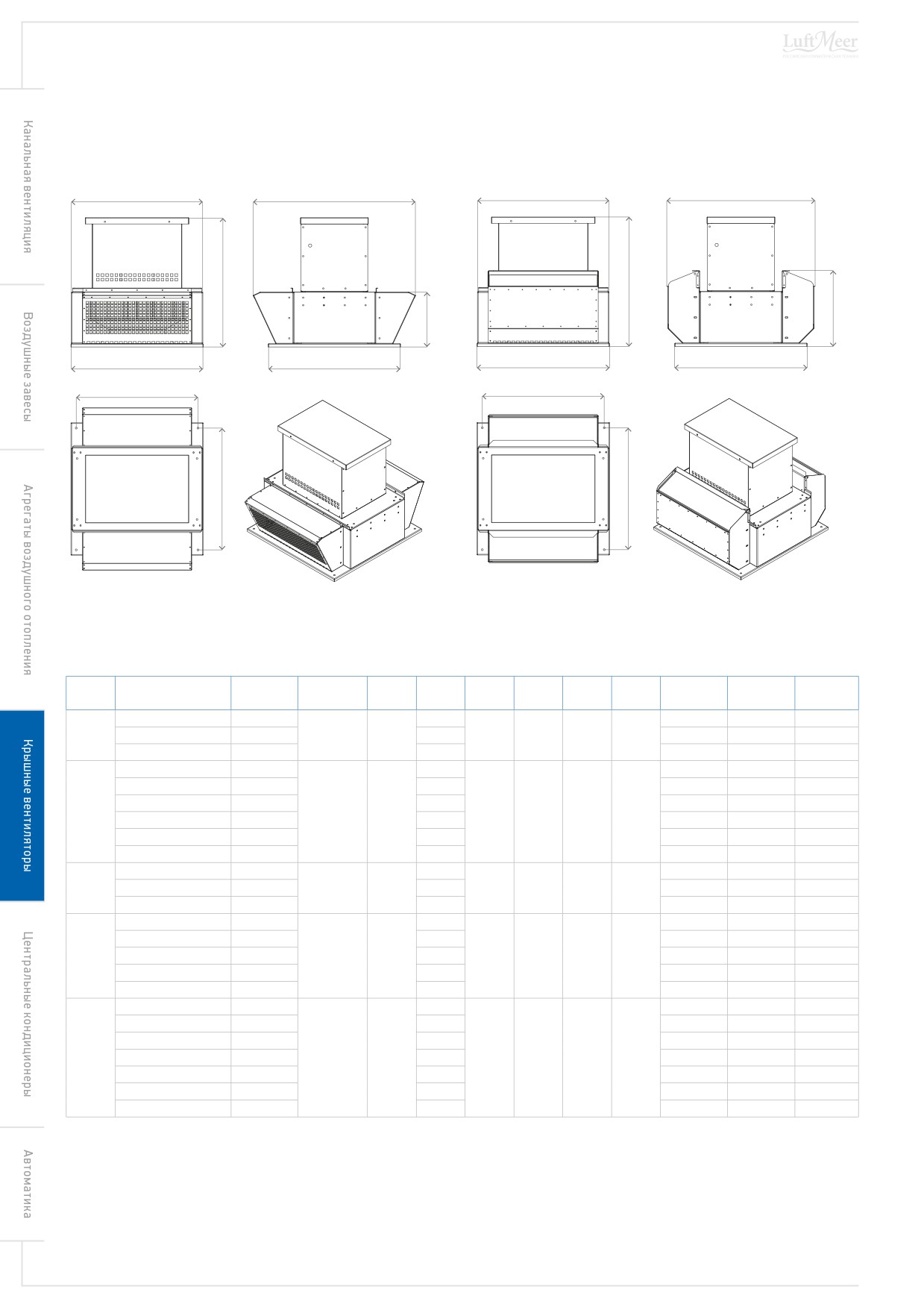

Схема 54. Габаритные характеристики вентиляторов /FPH
Схема 55. Габаритные характеристики вентиляторов /FPV
B1
A1
B1
A1
H1
H1
H2
H2
A2
B2
A2
B2
A3
A3
B3
B3
Табл. 49. Габаритно-весовые характеристики вентиляторов LM SAUGER /FP_
Наименование
Т/р
A1 (/FPH)
A1 (/FPV)
B1
H1
A2
B2
A3
B3
H2 (/FPH)
H2 (/FPV)
Масса, кг
вентилятора
/FP_.C25.003_2
660
510
195
275
31
2
/FP_.C28.007_2
675
695
545
525
545
545
490
490
215
295
36
/FP_.C31.011_2
695
545
235
325
40
/FP_.C35.002_4
840
625
260
320
51
/FP_.C35.022_2
840
625
260
320
66
/FP_.C40.005_4
865
645
285
355
58
3
845
665
670
670
620
620
/FP_.C40.040_2
865
645
285
355
76
/FP_.C45.011_4
890
675
310
390
68
/FP_.C45.075_2
890
675
310
390
108
/FP_.C50.015_4
1025
800
340
430
85
4
/FP_.C56.007_6
1060
975
865
840
870
870
800
800
375
485
106
/FP_.C56.030_4
1060
840
375
485
114
/FP_.C63.015_6
1295
1055
415
535
125
/FP_.C63.055_4
1295
1055
415
535
131
5
/FP_.C71.015_8
1335
1175
1065
1100
1070
1070
1000
1000
460
600
162
/FP_.C71.030_6
1335
1100
460
600
187
/FP_.C71.110_4
1335
1100
460
600
205
/FP_.C100.075_8
1660
1295
655
870
276
/FP_.C100.150_6
1660
1295
655
870
360
/FP_.C80.055_6
1540
1170
530
695
304
6
/FP_.C80.185_4
1540
1635
1355
1170
1360
1210
1300
1150
530
695
374
/FP_.C90.040_8
1595
1225
585
775
415
/FP_.C90.110_6
1595
1225
585
775
388
/FP_.C90.300_4
1595
1225
585
775
400
Любое использование материалов
84
допускается только с письменного разрешения правообладателя
LM SAUGER. Крышные вентиляторы
Технические данные

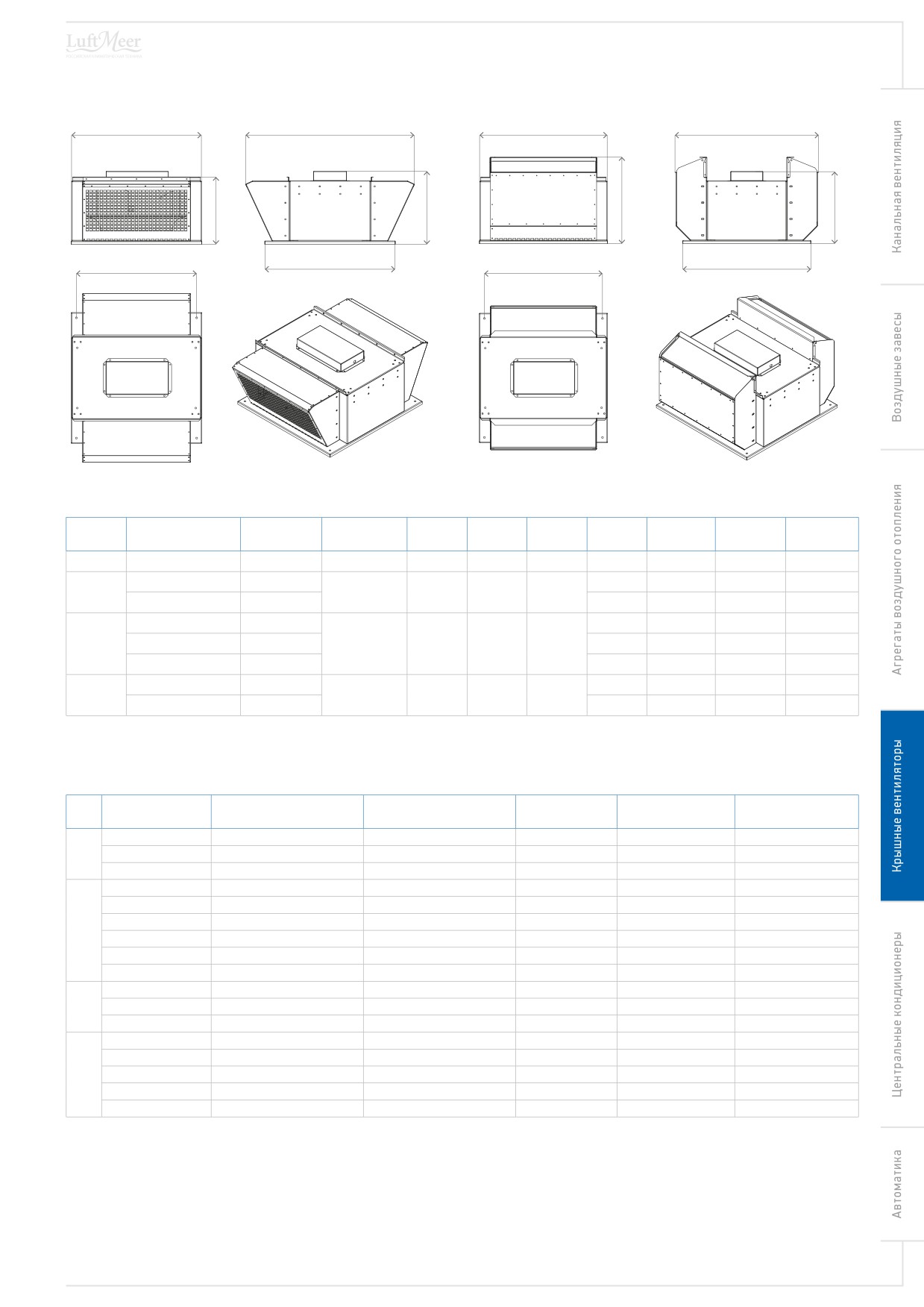

Схема 56. Габаритные характеристики вентиляторов /FBH
Схема 57. Габаритные характеристики вентиляторов /FBV
B1
A1
B1
A1
H2
H1
H1
H2
A2
A2
A3
A3
Табл. 50. Габаритно-весовые характеристики вентиляторов LM SAUGER /FB_
Наименование
Т/р
A1 (/FBH)
A1 (/FBV)
A2
A3
B1
H1
H2 (/FBH)
H2 (/FBV)
Масса, кг
вентилятора
1
/FB_.E22A.2E
445
445
355
320
355
205
170
235
13
/FB_.E28.2E
665
240
200
280
22
2
695
545
490
545
/FB_.E35.4E
745
320
285
395
24
/FB_.E40.4E
875
335
295
370
38
3
/FB_.E45.4E
900
845
670
620
665
365
325
415
45
/FB_.E50.4D
975
445
405
525
59
/FB_.E56.4D
1080
435
400
515
82
4
975
870
800
865
/FB_.E63.4D
1125
485
445
580
83
Электрические характеристики
Табл. 51. Электрические характеристики вентиляторов /FP_
Наименование
Частота вращения,
Т/р
Управление
Напряжение питания, B
Ток, A
Мощность, кВт
вентилятора
об/мин
/FP_.C25.003_2
частотное
Зф~380В
1,1
0,37
2840
2
/FP_.C28.007_2
частотное
Зф~380В
1,92
0,75
2840
/FP_.C31.011_2
частотное
Зф~380В
2,74
1,10
2840
/FP_.С35.002_4
частотное
Зф~380В
1,16
0,25
1350
/FP_.С35.022_2
частотное
Зф~380В
4,9
2,2
2880
/FP_.C40.005_4
частотное
Зф~380В
1,8
0,55
1360
3
/FP_.C40.040_2
частотное
Зф~380В
8,2
4
2860
/FP_.C45.011_4
частотное
Зф~380В
3,05
1,1
1420
/FP_.C45.075_2
частотное
Зф~380В
15,0
7,5
2895
/FP_.C50.015_4
частотное
Зф~380В
3,78
1,5
1420
4
/FP_.C56.007_6
частотное
Зф~380В
2,3
0,75
920
/FP_.C56.030_4
частотное
Зф~380В
7,2
3
1420
/FP_.C63.015_6
частотное
Зф~380В
4,7
1,5
940
/FP_.C63.055_4
частотное
Зф~380В
12
5,5
1430
5
/FP_.C71.015_8
частотное
Зф~380В
3
1,1
700
/FP_.C71.030_6
частотное
Зф~380В
7
3
950
/FP_.C71.110_4
частотное
Зф~380В
22,9
11
1455
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
85

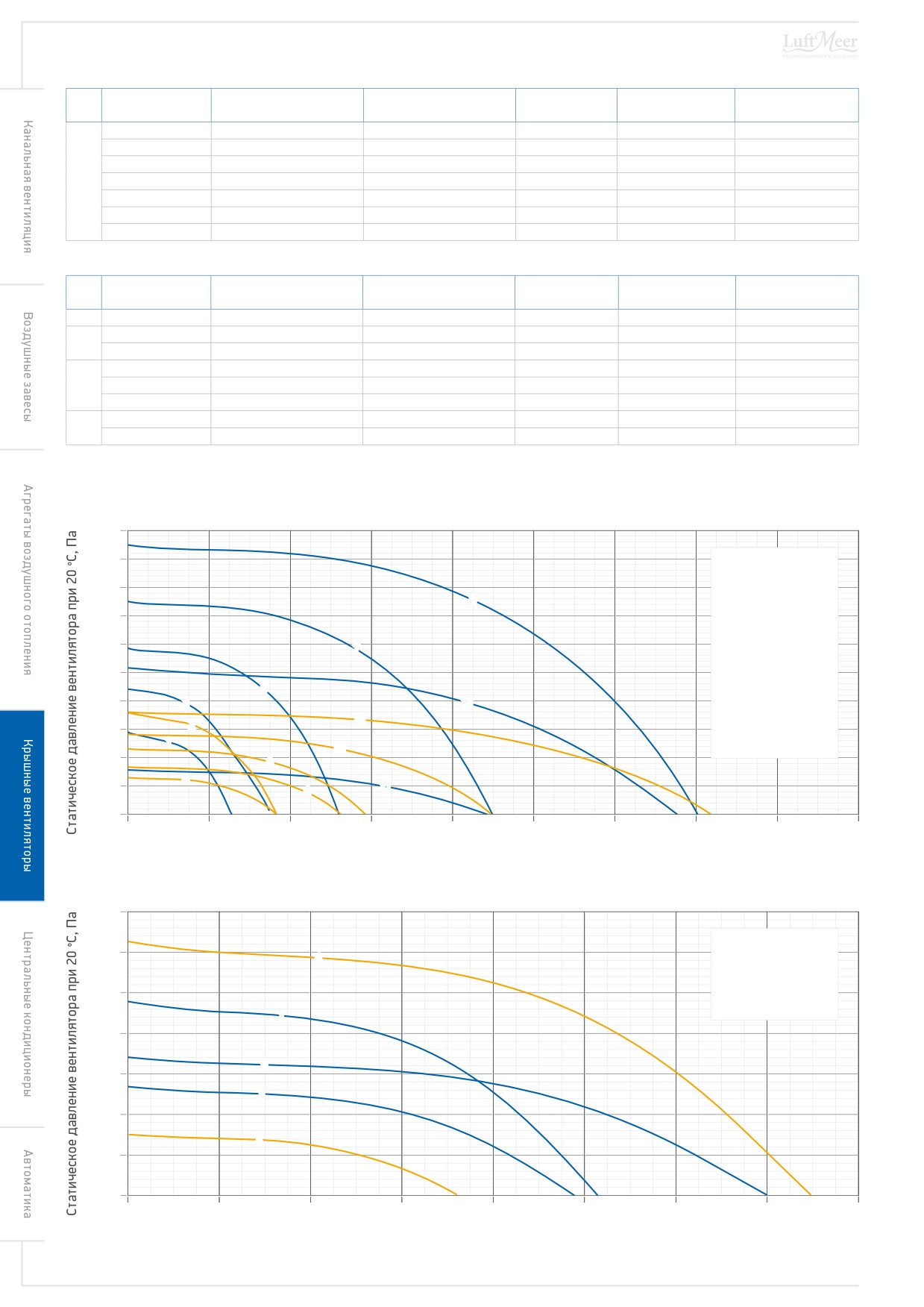

LM SAUGER. Крышные вентиляторы
Технические данные
Наименование
Частота вращения,
Т/р
Управление
Напряжение питания, B
Ток, A
Мощность, кВт
вентилятора
об/мин
/FP_.C80.055_6
частотное
Зф~380В
12,9
5,5
950
/FP_.C80.185_4
частотное
Зф~380В
36,3
18,5
1460
/FP_.C90.040_8
частотное
Зф~380В
10,5
4
710
6
/FP_.C90.110_6
частотное
Зф~380В
24,5
11
960
/FP_.C90.300_4
частотное
Зф~380В
57,6
30
1460
/FP_.C100.075_8
частотное
Зф~380В
17,8
7,5
730
/FP_.C100.150_6
частотное
Зф~380В
33
15
950
Табл. 52. Электрические характеристики вентиляторов /FB_
Наименование
Частота вращения,
Т/р
Управление
Напряжение питания, B
Ток, A
Мощность, кВт
вентилятора
об/мин
1
/FB_.E22A.2E
симисторное
1ф~220В
0,5
0,1
2500
/FB_.E28.2E
симисторное
1ф~220В
1
0,23
2110
2
/FB_.E35.4E
симисторное
1ф~220В
1,2
0,27
1330
/FB_.E40.4E
симисторное
1ф~220В
2,3
0,47
1340
3
/FB_.E45.4E
симисторное
1ф~220В
3,1
0,69
1260
/FB_.E50.4D
частотное
Зф~380В
2,9
1,52
1370
/FB_.E56.4D
частотное
Зф~380В
4
1,95
1390
4
/FB_.E63.4D
частотное
Зф~380В
6,6
3,57
1345
Аэродинамические характеристики
Гр. 41.
Аэродинамические характеристики вентиляторов LM SAUGER /FP_
2500
2250
1
/FP_.C25.003A2
2
/FP_.C28.007A2
2000
3
/FP_.C31.011A2
9
4
/FP_.С35.002A4
1750
5
/FP_.С35.022A2
6
/FP_.C40.005A4
1500
7
7
/FP_.C40.040A2
8
/FP_.C45.011A4
1250
9
/FP_.C45.075A2
5
10
/FP_.C50.015A4
1000
3
13
11
/FP_.C56.007A6
12
2
12
/FP_.C56.030A4
750
1
13
/FP_.C63.015A6
10
500
8
4
250
11
6
0
0
2000
4000
6000
8000
10000
12000
14000
16000
18000
Расход воздуха, м3/ч
Гр. 42.
Аэродинамические характеристики вентиляторов LM SAUGER /FP_ (продолжение)
1750
1
/FP_.C63.055A4
1500
4
2
/FP_.C71.015A8
3
/FP_.C71.030A6
4
/FP_.C71.110A4
1250
5
/FP_.C80.055A6
1
1000
5
750
3
500
2
250
0
0
4000
8000
12000
16000
20000
24000
28000
32000
Расход воздуха, м3/ч
Любое использование материалов
86
допускается только с письменного разрешения правообладателя
LM SAUGER. Крышные вентиляторы
Технические данные

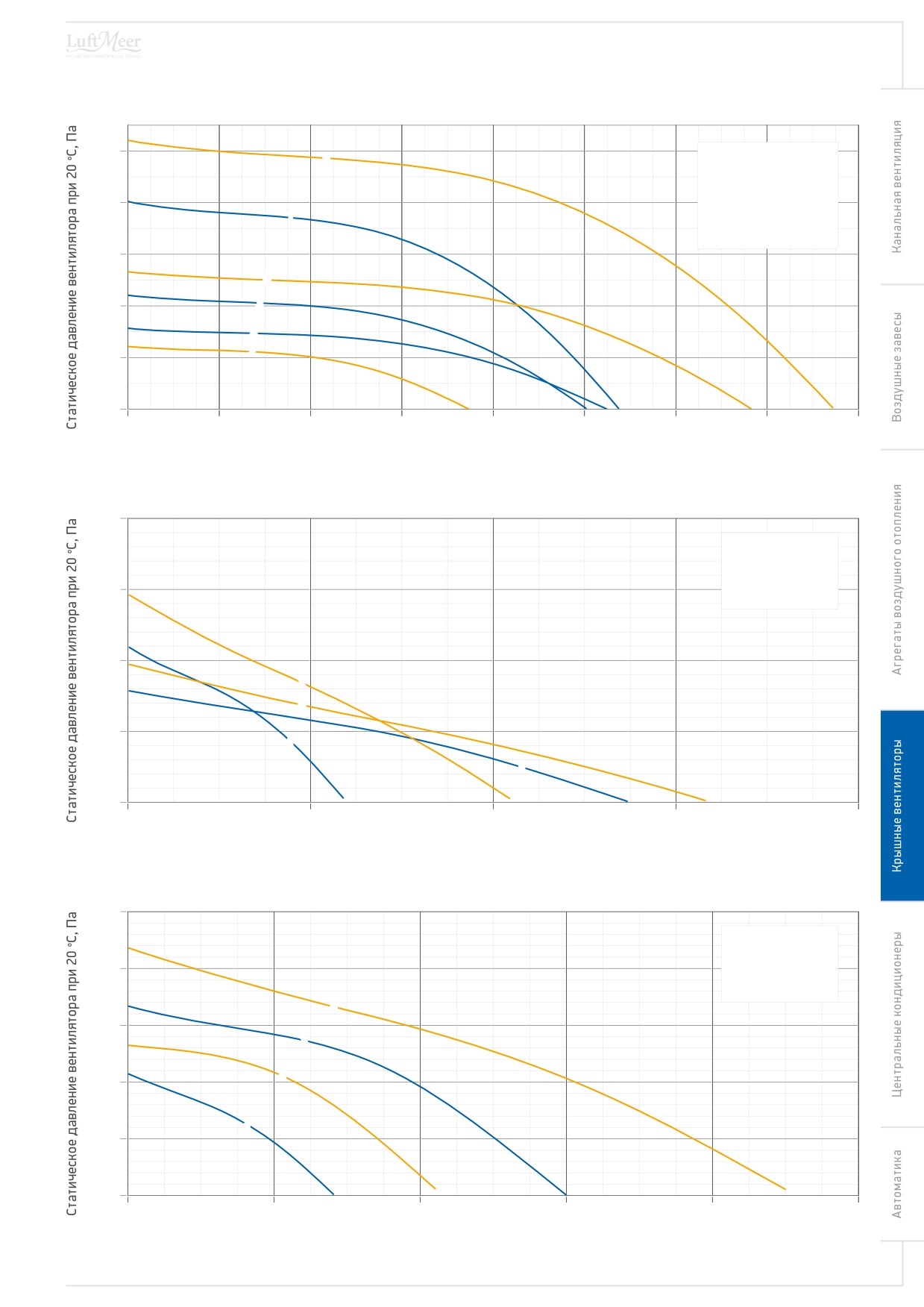

Гр. 43.
Аэродинамические характеристики вентиляторов LM SAUGER /FP_ (продолжение)
2500
4
1
/FP_.C80.185A4
2
/FP_.C90.040A8
3
/FP_.C90.110A6
2000
4
/FP_.C90.300A4
1
5
/FP_.C100.075A8
6
/FP_.C100.150A6
1500
6
1000
3
5
2
500
0
0
8000
16000
24000
32000
40000
48000
56000
64000
Расход воздуха, м3/ч
Гр. 44.
Аэродинамические характеристики вентиляторов LM SAUGER /FB_
1000
1
/FB_.E22A.2E
2
/FB_.E28.2E
3
/FB_.E35.4E
750
4
/FB_.E40.4E
500
2
4
250
1
3
0
0
1000
2000
3000
4000
Расход воздуха, м3/ч
Гр. 45.
Аэродинамические характеристики вентиляторов LM SAUGER /FB_ (продолжение)
1250
1
/FB_.E45.4E
2
/FB_.E50.2D
1000
3
/FB_.E56.4D
4
/FB_.E63.4D
4
750
3
2
500
1
250
0
0
4000
8000
12000
16000
20000
Расход воздуха, м3/ч
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
87

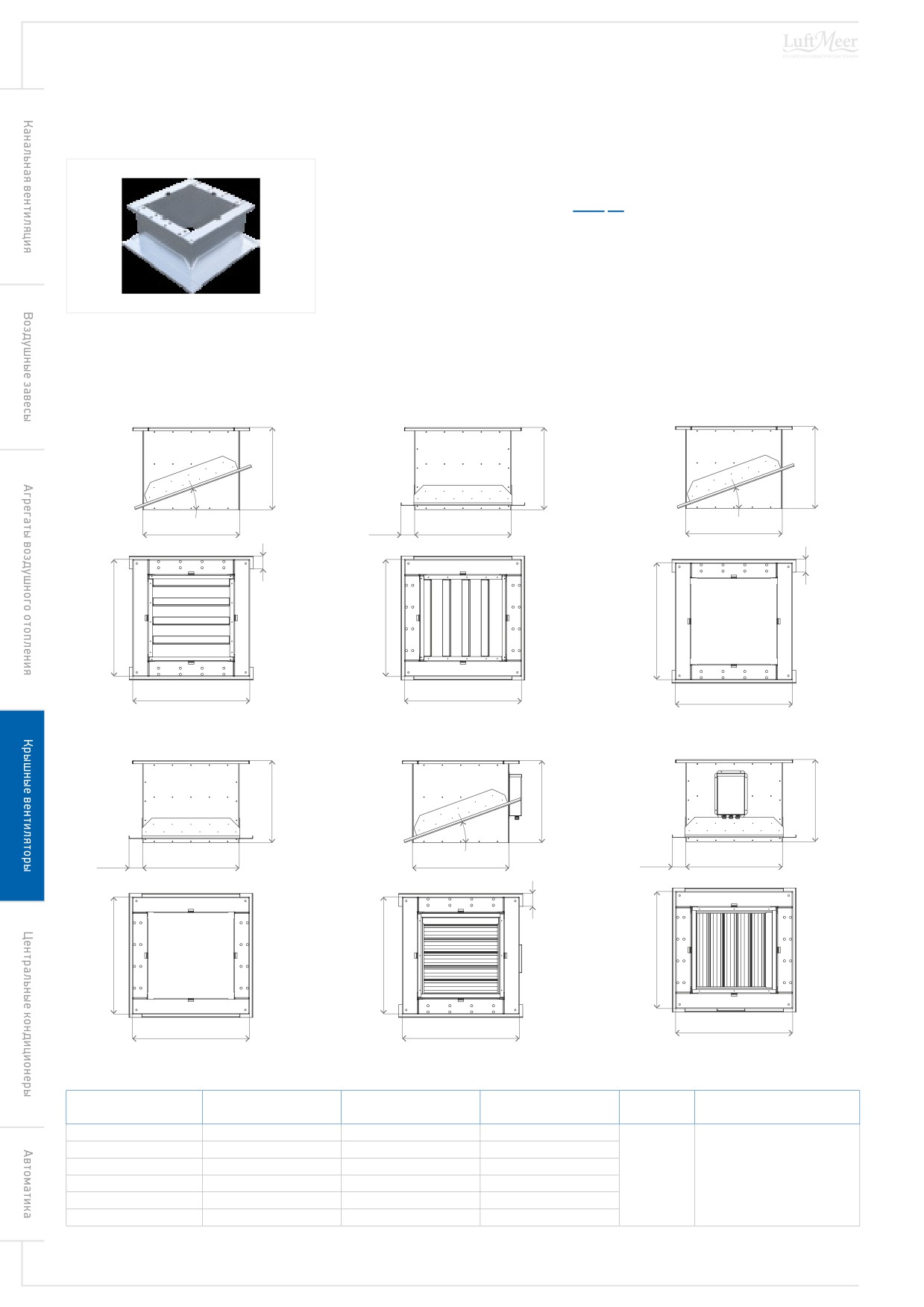

LM SAUGER. Крышные вентиляторы
Аксессуары, применяемые в вентиляторах LM SAUGER
6.1.3. Аксессуары, применяемые в вентиляторах LM SAUGER
TS. Стакан монтажный
Формирование имени
/TSN.V2
1
2
1.
TS — стакан монтажный;
N — наличие шумоглушителя (N — без шумоглушителя;
S — с шумоглушителем).
2.
V — тип клапана (N — без клапана; B — воздушный клапан под электропривод; V — обратный
клапан);
2 — тип оперения (2 — направляющие для скатной кровли; 4 — четырехстороннее оперение
Рис. 32. Стакан монтажный /TSN.N4
для плоской кровли).
Габаритные размеры
Схема 58.
/TSN.B2
Схема 59.
/TSN.B4
Схема 60.
/TSN.N2
H
H
H
βmax
βmax
A2
100
A2
A2
100
100
A1
B1
A1
B1
A1
B1
Схема 61.
/TSN.N4
Схема 62.
/TSN.V2
Схема 63.
/TSN.V4
H
H
H
βmax
100
A2
A2
100
A2
100
B1
B1
A1
A1
A1
B1
Табл. 53. Габаритные и присоединительные размеры монтажных стаканов /TSN.B, /TSN.N
β max, °
Типоразмер
A1, мм
B1, мм
A2, мм
H, мм
(скатная кровля)
1
350
350
290
2
540
540
420
3
660
660
570
600
30
4
860
860
710
5
1060
1060
910
6
1350
1200
1140
*
Скатная кровля (/TSN._2) — при β = 0
Любое использование материалов
88
допускается только с письменного разрешения правообладателя
LM SAUGER. Крышные вентиляторы
Аксессуары, применяемые в вентиляторах LM SAUGER

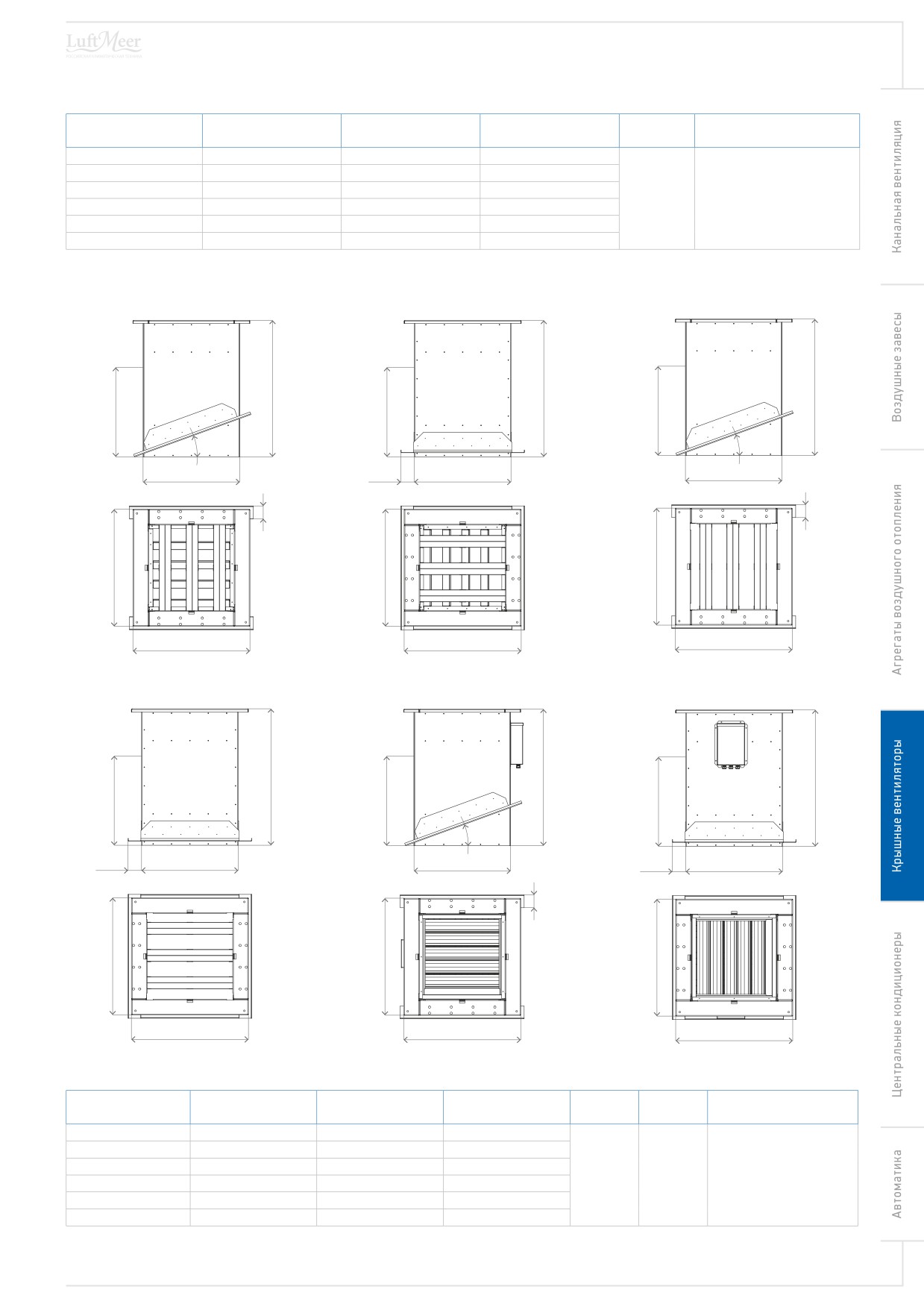

Табл. 54. Габаритные и присоединительные размеры монтажных стаканов /TSN.V
β max, °
Типоразмер
A1, мм
B1, мм
A2, мм
H, мм
(скатная кровля)
1
350
350
290
2
540
540
420
3
660
660
570
750
30
4
860
860
710
5
1060
1060
910
6
1350
1200
1140
Скатная кровля (/TSN._2) — при β = 0
Схема 64.
/TSS.B2
Схема 65.
/TSS.B4
Схема 66.
/TSS.N2
H
H
H
H1
H1
H1
βmax
βmax
A2
100
A2
A2
100
100
A1
B1
A1
B1
A1
B1
Схема 67.
/TSS.N4
Схема 68.
/TSS.V2
Схема 69.
/TSS.V4
H
H
H
H1
H1
H1
βmax
100
A2
A2
100
A2
100
B1
A1
B1
A1
B1
A1
Табл. 55. Габаритные и присоединительные размеры монтажных стаканов /TSS._
β max, °
Типоразмер
A1, мм
B1, мм
A2, мм
H, мм
H1, мм
(скатная кровля)
1
350
350
290
2
540
540
420
3
660
660
570
1000
600
30
4
860
860
710
5
1060
1060
910
6
1350
1200
1140
Скатная кровля (/TSS._2) — при β = 0
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
89
содержание .. 2 3 4 5 ..
