LuftMeer ТЕХНИЧЕСКИЙ КАТАЛОГ КЛИМАТИЧЕСКОЙ ТЕХНИКИ (СЕРИЯ BUDGET v2.5) - часть 2





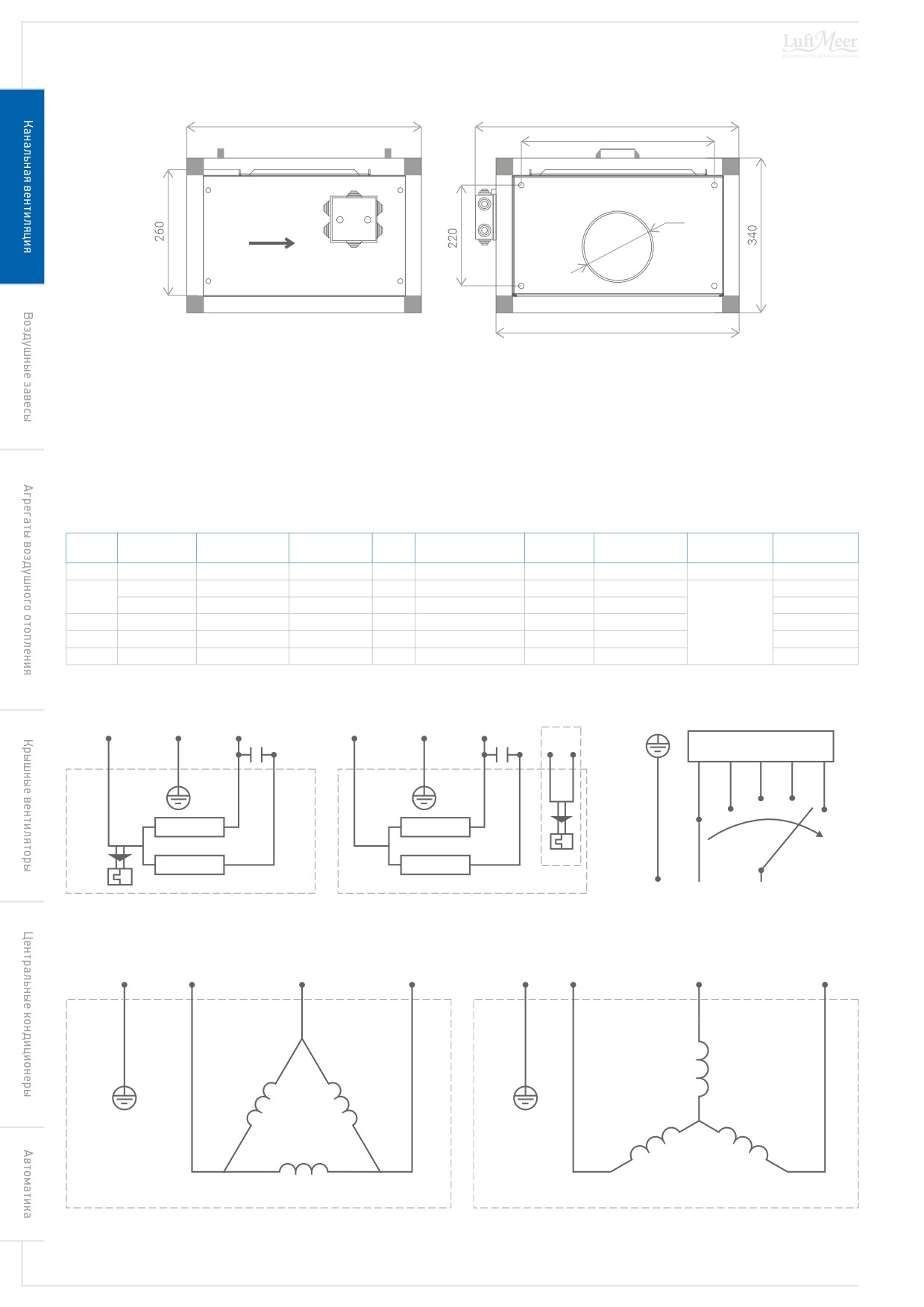

LM DUCT Q. Оборудование для прямоугольных каналов
FF. Вентилятор с вперед загнутыми лопатками
3.1.4. FF. Вентилятор с вперед загнутыми лопатками
Назначение
Канальные радиальные вентиляторы среднего давления с вперед загнутыми ло-
патками серии FF(I) применяются для перемещения воздуха и других невзрыво-
опасных газовых смесей в прямоугольных каналах систем приточной и вытяжной
вентиляции жилых, общественных и производственных помещений.
Имеют компактные размеры, позволяющие применять их в условиях ограничен-
ного пространства, обеспечивают удобство монтажа и обслуживания, а также
универсально сочетаются с другими элементами систем канальной вентиляции.
Температура перемещаемого воздуха — от -45°С до +40°С.

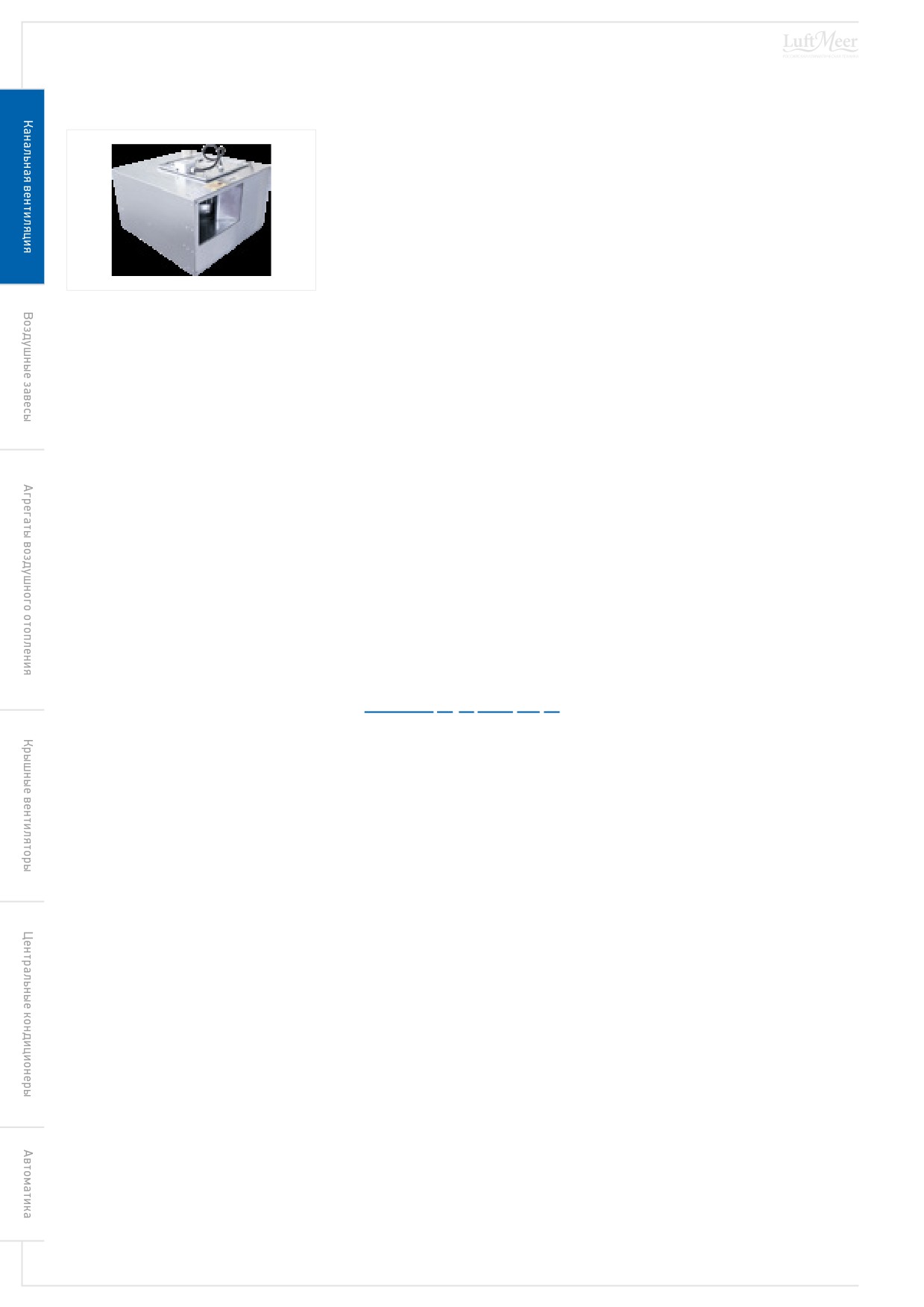

Рис. 3. Вентилятор /FF
Конструкция
Корпус вентилятора выполнен из оцинкованной стали имеет съемную сервисную крышку.
Шумоизолированный корпус представляет собой конструкцию из полусендвич-панелей толщиной 45 мм, заполненных
вспененным полиэтиленом.
Рабочее колесо выполнено с загнутыми вперед лопатками правого направления вращения, изготовлено из углеродистой
стали.
Высокоэффективный электродвигатель с короткозамкнутым ротором, трехфазным (3~380В) подключением.
Электродвигатель и рабочее колесо статически и динамически сбалансированы в двух плоскостях, класс изоляции IP44.
Ресурс вентилятора достигает 50 000 часов без профилактики за счет применения современных материалов и технологий.
Для сервисного обслуживания на корпусе предусмотрена технологическая крышка.
У вентиляторов в шумоизолированном исполнении гибкие вставки входят в комплект и являются элементом конструкции.
Формирование имени
LM DUCT Q 40-20 /FF(I).E14.2E
1
2
3-4
5 6-7
1.
Серия оборудования.
5.
Рабочее колесо вентилятора.
2.
Типоразмер.
6.
2 — количество полюсов электродвигателя.
3.
FF — вентилятор с вперед загнутыми лопатками.
7.
E — фазность электродвигателя (E — однофазный, D — трехфазный).
4.
I — шумоизолированное исполнение.
Область применения
Преимущества:
◼
высокие показатели по расходу и напору воздуха;
◼
использование рабочего мотор-колеса производства EBMPAPST (Германия);
◼
встроенные биметаллические термоконтакты двигателя;
◼
установка в любом положении;
◼
не требуют обслуживания и надежны в работе;
◼
возможность регулирования скорости;
◼
технология внутреннего фланца (улучшенные аэродинамические характеристики);
◼
соединение корпуса посредством стальных заклепок (более надежная и жесткая конструкция);
◼
гарантийный срок эксплуатации — 36 месяцев.
Шумоизолированное исполнение /FFI
◼
Шумоизолированный корпус толщиной 45 мм.
◼
Предустановленные гибкие вставки.
Любое использование материалов
30
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
FF. Вентилятор с вперед загнутыми лопатками
Регулирование производительности
Производительность вентиляторов FF(I) можно регулировать изменением скорости вращения двигателя с помощью сими-
сторного регулятора /IS либо посредством частотного регулятора /IF с изменением частоты подаваемого напряжения от
25 до 50 Гц.
Элементы системы автоматики:
◼
частотный преобразователь /IF_ (для трехфазных вентиляторов при необходимости регулирования производитель-
ности);
◼
симисторный регулятор /IS._ (для однофазных вентиляторов при необходимости регулирования производительности);
◼
силовой модуль /SOM (если регулирование производительности не требуется).
Габаритные размеры
Табл. 9.
Габаритные и присоединительные размеры вентиляторов /FF
Т/р
Вентилятор
A, мм
B, мм
C, мм
D, мм
H, мм
L, мм
Вес, кг
40-20
/FF.E14.2E*
-*
23
/FF.E28.4E
640
340
620
320
400
690
64
60-30
/FF.E28.4D
640
340
620
320
400
690
64
60-35
/FF.E31.4D
640
390
620
370
450
720
82
70-40
/FF.E35.4D
740
440
720
420
500
800
101
80-50
/FF.E40.4D
840
540
820
520
600
900
126
Габаритные и присоединительные размеры вентилятора /FF.E14.2E приведены в отдельном чертеже на данной странице.
Схема 10. Габаритные размеры вентиляторов /FF
C
L
A
Схема 11. Габаритные размеры вентилятора /FF.E14.2E
440
500
420
155
440
Табл. 10. Габаритные и присоединительные размеры вентиляторов в шумоизолированном исполнении /FFI
Т/р
Вентилятор
A, мм
B, мм
C, мм
D, мм
H, мм
L, мм
Вес, кг
40-20
/FFI.E14.2E*
-*
46
/FFI.E28.4E
740
440
620
320
500
790
102
60-30
/FFI.E28.4D
740
440
620
320
500
790
102
60-35
/FFI.E31.4D
740
490
620
370
550
820
124
70-40
/FFI.E35.4D
840
540
720
420
600
800
149
80-50
/FFI.E40.4D
940
640
820
520
700
1000
185
Габаритные и присоединительные размеры вентилятора /FFI.E14.2E приведены в отдельном чертеже на данной странице.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
31
LM DUCT Q. Оборудование для прямоугольных каналов
FF. Вентилятор с вперед загнутыми лопатками
Схема 12. Габаритные размеры вентилятора /FFI.E14.2E
540
600
420
155
540
Рекомендации по проектированию
Прямоугольные вентиляторы FF(I) устанавливаются в любом положении непосредственно в сеть воздуховодов в соответ-
ствии с направлением движения потока воздуха. Для предотвращения передачи вибрации от вентилятора к воздуховоду
рекомендуется монтировать до и после вентилятора гибкие вставки. В помещениях с высоким влагосодержанием венти-
лятор необходимо устанавливать клеммной коробкой вверх для предотвращения скапливания в ней конденсата.
Электрические характеристики
Табл. 11. Электрические характеристики вентиляторов /FF(I)
Частота враще-
Мощность,
Макс. расход
Т/р
Вентилятор
Управление
Напряжение, В
Ток, А
Термоконтакты
Схема подкл.
ния, об/мин
кВт
воздуха, м³/ч
40-20
/FF(I).E14.2E
симисторное
1~220
1,6
1850
0,36
1000
внутренние
B2
/FF(I).E28.4E
симисторное
1~220
4,7
1230
1,05
2500
B1
60-30
/FF(I).E28.4D
трансф., частот.
3~380
2,7
1330
1,32
3000
C/C1
60-35
/FF(I).E31.4D
трансф., частот.
3~380
3,9
1310
2,18
4500
внешние
C/C1
70-40
/FF(I).E35.4D
трансф., частот.
3~380
8,0
1300
4,36
7000
C/C1
80-50
/FF(I).E40.4D
трансф., частот.
3~380
8,5
1210
4,92
7000
C/C1
Схемы подключения вентиляторов /FF(I)
Схема 13. Схема B
Схема 14. Схема B1
Схема 15. Схема B2
L
PE
N C
L
PE
N C
ТК
6
5
1
2
3
4
U1
U2
Z
U1
U2
Z
ТК
PE
N
L1
Цветовые соответствия проводов подключений:
1 — белый; 2 — красный; 3 — серый;
U1 — голубой; U2 — черный; Z — коричневый; PE — зеленый/желтый.
4 — черный; 5 — голубой; 6 — зеленый/желтый.
Схема 16. Схема C
Схема 17. Схема C1
PE
L1
L2
L3
PE
L1
L2
L3
U2
V1
V1
V2
W2
U2
U1
V2
W1
W2
W1
U1
Цветовые соответствия проводов подключений:
U1 — черный; U2 — зеленый; V1 — голубой; V2 — белый; W1 — коричневый; W2 — желтый; PE — зеленый/желтый.
Любое использование материалов
32
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
FF. Вентилятор с вперед загнутыми лопатками

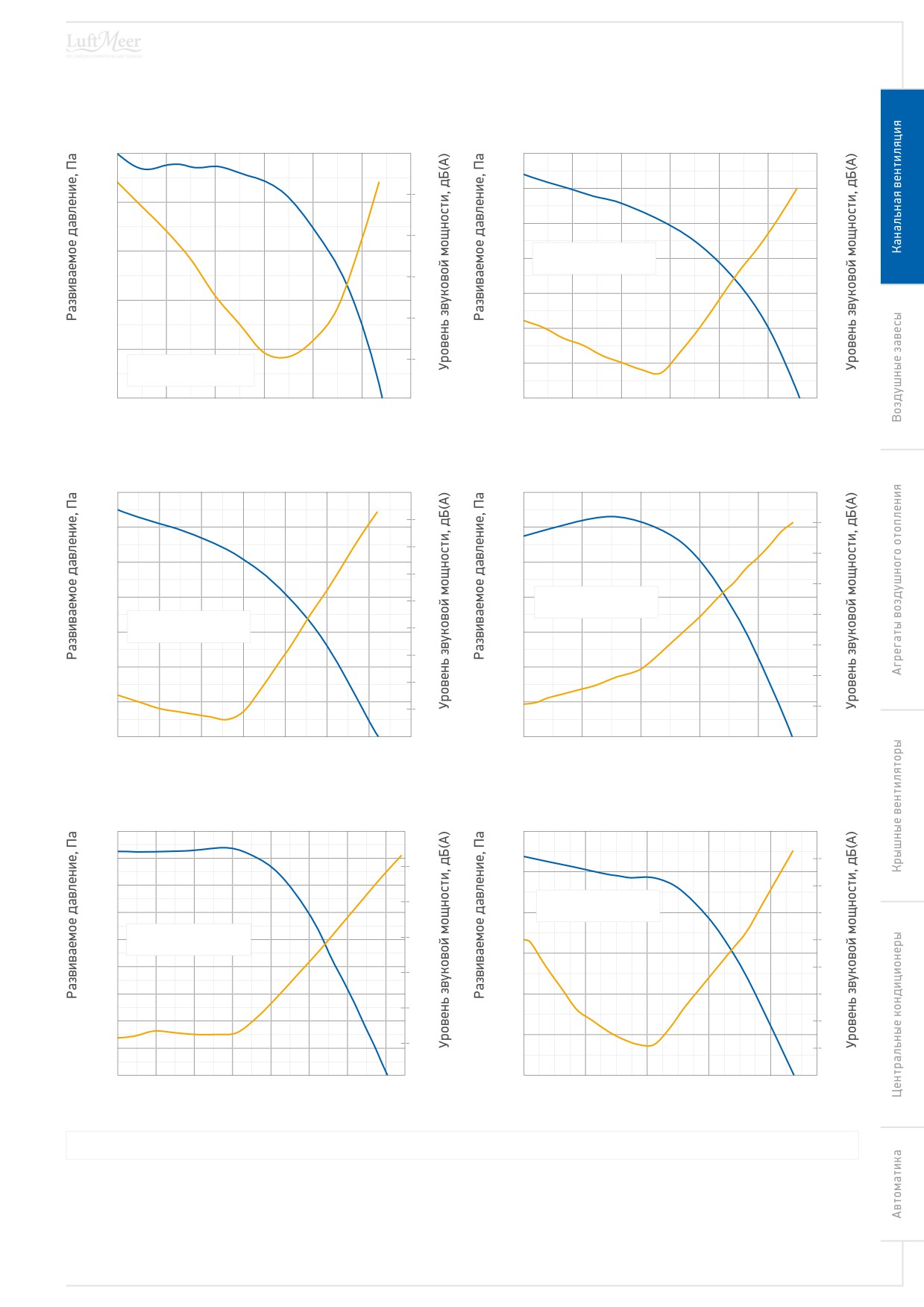

Аэродинамические и звуковые характеристики
Гр. 16.
Аэродинамические и звуковые характеристики
Гр. 17.
Аэродинамические и звуковые характеристики
вентиляторов /FF(I).E14.2E
вентиляторов /FF(I).E28.4E
500
83
700
90
600
89
82
400
500
88
81
300
400
60-30 /FF(I).E28.4E
87
80
300
86
200
79
200
85
100
78
100
84
40-20 /FF(I).E14.2E
0
0
77
83
0
200
400
600
800
1000 1200
0
500
1000
1500
2000
2500
Расход воздуха, м3/ч
Расход воздуха, м3/ч
Гр. 18.
Аэродинамические и звуковые характеристики
Гр. 19.
Аэродинамические и звуковые характеристики
вентиляторов /FF(I).E28.4D
вентиляторов /FF(I).E31.4D
700
93
700
98
92
96
600
600
91
94
500
500
90
92
400
400
89
60-35 /FF(I).E31.4D
90
60-30 /FF(I).E28.4D
88
300
300
88
87
200
200
86
86
100
100
85
84
0
84
0
82
0
500
1000
1500
2000
2500
3000
0
1000
2000
3000
4000
Расход воздуха, м3/ч
Расход воздуха, м3/ч
Гр. 20.
Аэродинамические и звуковые характеристики
Гр. 21.
Аэродинамические и звуковые характеристики
вентиляторов /FF(I).E35.4D
вентиляторов /FF(I).E40.4D
900
102
1200
97
800
96
100
1000
700
95
98
80-50 /FF(I).E40.4D
600
800
94
500
70-40 /FF(I).E35.4D
96
93
600
400
92
94
300
400
91
92
200
90
200
90
100
89
0
0
88
88
0
1000 2000 3000 4000 5000 6000 7000
0
2000
4000
6000
8000
Расход воздуха, м3/ч
Расход воздуха, м3/ч
■ характеристика вентилятора
■ Уровень звуковой мощности, дБ(А)
Для расчета уровня звуковой мощности к окружению необходимо выбрать точку на графике уровня звуковой мощности,
соответствующую заданным параметрам расхода и напора воздуха, и из полученного значения вычесть 16* дБ(А) для
стального листа (/FF) и 28* дБ(А) для сендвич-панели толщиной 45 мм (/FFI).
* Средняя величина уменьшения уровня звукового давления через стальной лист и сендвич-панель соответственно.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
33
LM DUCT Q. Оборудование для прямоугольных каналов
HW. Нагреватель водяной
3.1.5. HW. Нагреватель водяной
Назначение
Водяные нагреватели для прямоугольных каналов предназначены для нагрева
приточного, рециркуляционного воздуха или их смеси в компактных стационар-
ных системах вентиляции и кондиционирования производственных, обществен-
ных или жилых зданий.
Имеют компактные размеры, позволяющие применять их в условиях ограничен-
ного пространства, обеспечивают удобство монтажа и обслуживания, а также
универсально сочетаются с другими элементами систем канальной вентиляции.
Температура перемещаемого воздуха — от -45°С до +40°С.

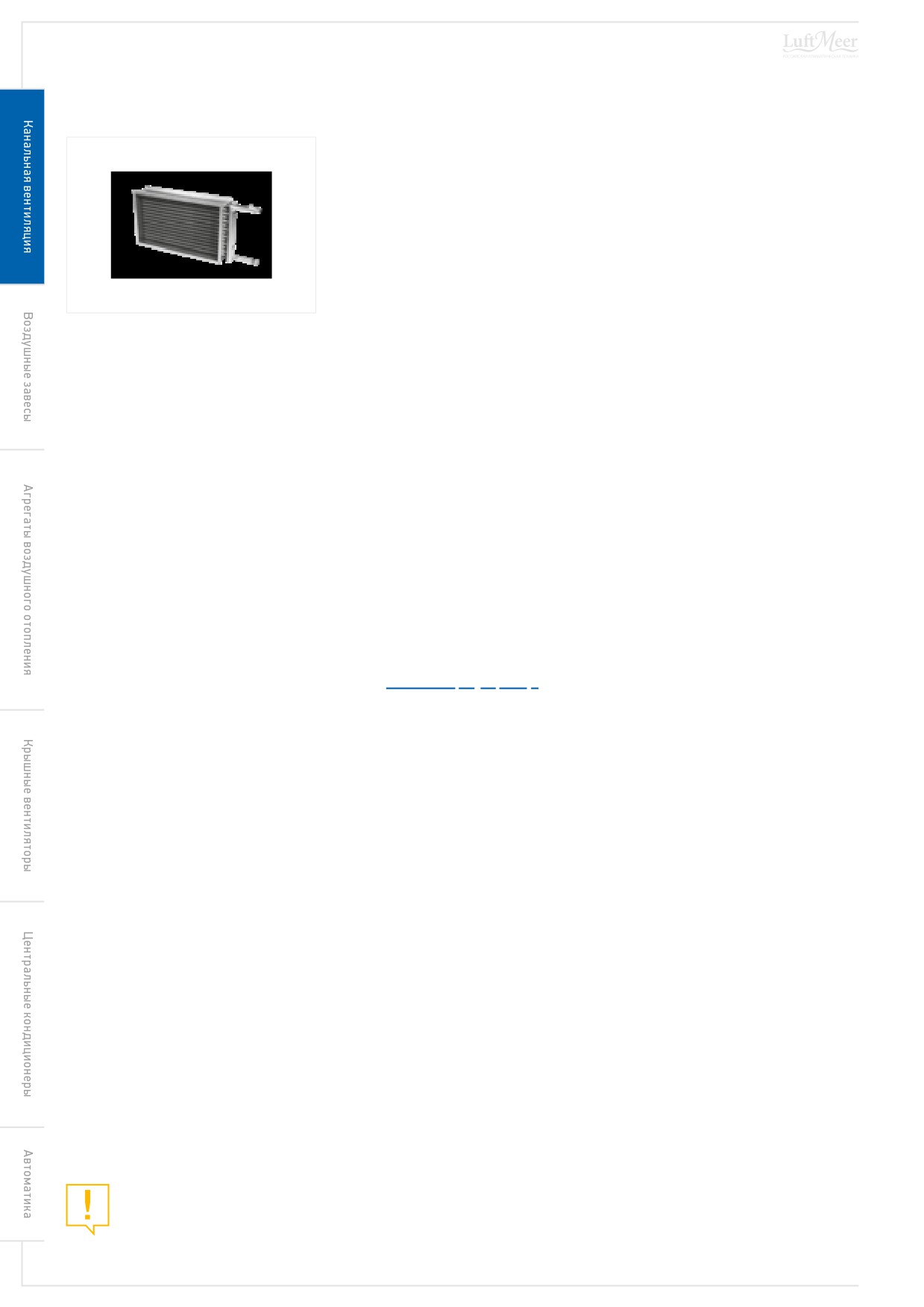

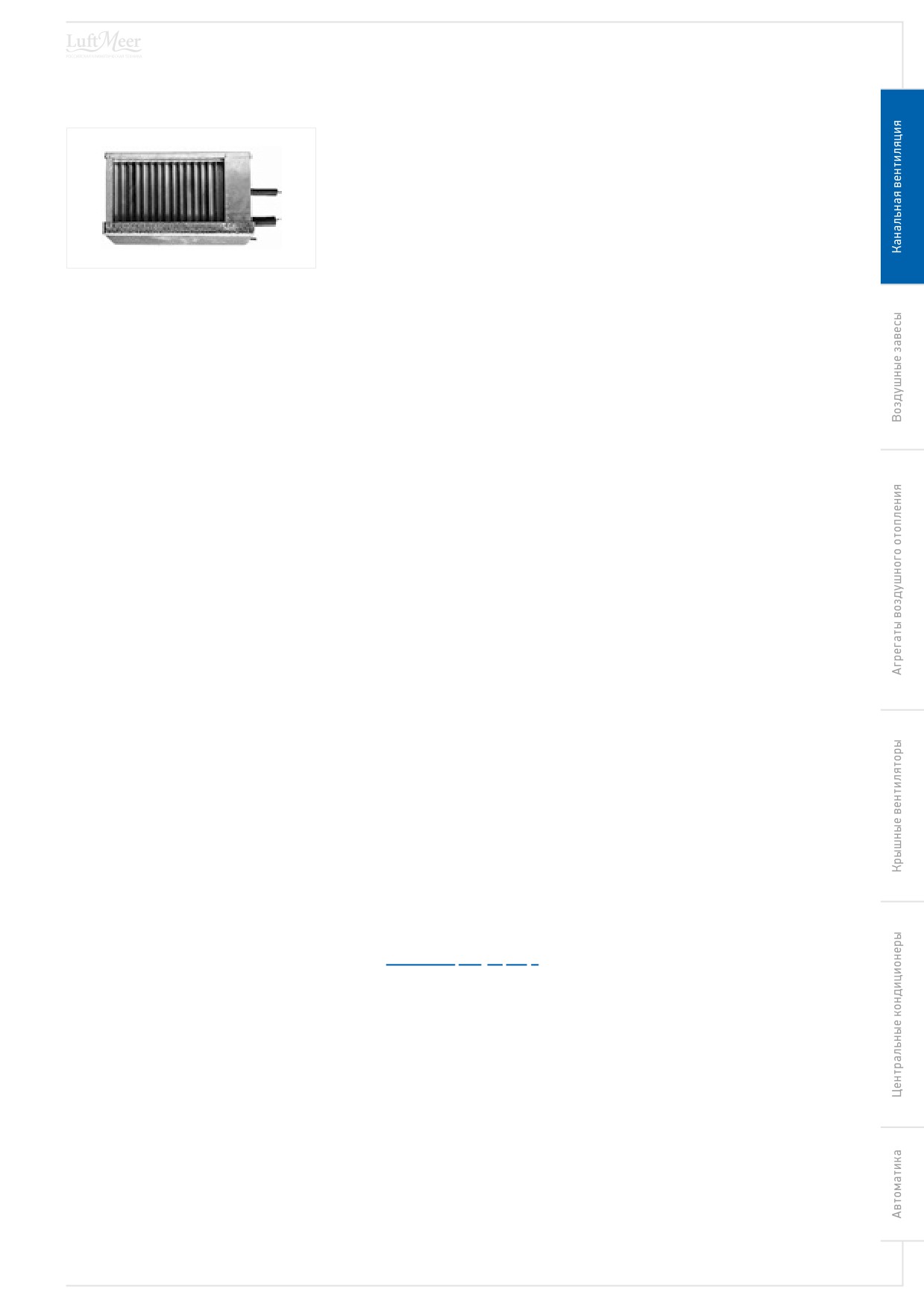

Рис. 4. Нагреватель водяной /HW
Конструкция
Стандартно нагреватели выпускаются двухрядные (W2) и трехрядные (W3), благодаря чему можно более точно подобрать
калорифер с необходимой мощностью. Корпус канального нагревателя выполнен из оцинкованной стали. Теплообменная
поверхность образована рядами медных трубок, гофрированными пластинами из алюминиевой фольги. Применяемые ма-
териалы обеспечивают высокую эффективность, надежность и долговечность работы канальных нагревателей.
Для улучшения процесса передачи теплоты трубки расположены в шахматном порядке. Коллекторы нагревателя выпол-
нены из стальных или медных труб. Собирающие коллекторы нагревателей имеют патрубки для подключения к источнику
теплоснабжения. Диаметр патрубков G1.
У каждого коллектора нагревателя в верхней и нижней части есть специальные резьбовые отверстия, которые при постав-
ке заглушены резьбовыми пробками. Данные отверстия используются для сервисных работ (слив воды, выпуск воздуха), а
также монтажа резьбовых погружных температурных датчиков для контроля температуры теплоносителя.
Формирование имени
LM DUCT Q 40-20 /HW.2
1
2
3 4
1.
Серия оборудования.
3.
Водяной нагреватель.
2.
Типоразмер.
4.
Рядность теплообменника.
Область применения
◼
Максимально допустимая температура теплоносителя 130°С при максимальном давлении 1,6 Мпа; 150°С при макси-
мальном давлении 1 МПа.
◼
Максимальное рабочее давление — 16 бар.
Элементы системы автоматики:
◼
узел обвязки водяного нагревателя /MUB;
◼
датчик температуры канальный /DA.CZ или /DA.CP;
◼
термостат /DA.KD_._KZ;
◼
датчик температуры обратной воды /DW.NZ или /DW.NP.
Рекомендации по проектированию
Водяные нагреватели устанавливаются в любом положении, позволяющем провести их обезвоздушивание. Для предот-
вращения загрязнения нагревателя необходимо перед ним установить воздушный фильтр. Нагреватели следует подклю-
чать по принципу противотока. То есть холодный воздух должен встречаться с обратным теплоносителем, а на выходе из
нагревателя воздуху передает теплоту прямой, наиболее горячий теплоноситель. Данный принцип более эффективен, так
как наличествует большая среднелогарифмическая разность температур. Например, при противотоке в некоторых ситуа-
циях можно достичь температуры воздуха на выходе больше, чем температура воды на выходе, чего невозможно никогда
достичь при прямотоке.
Обрабатываемый воздух не должен содержать твердых, волокнистых, клейких или агрессивных примесей,
способствующих коррозии меди, алюминия, цинка.
Любое использование материалов
34
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
HW. Нагреватель водяной
Габаритные размеры

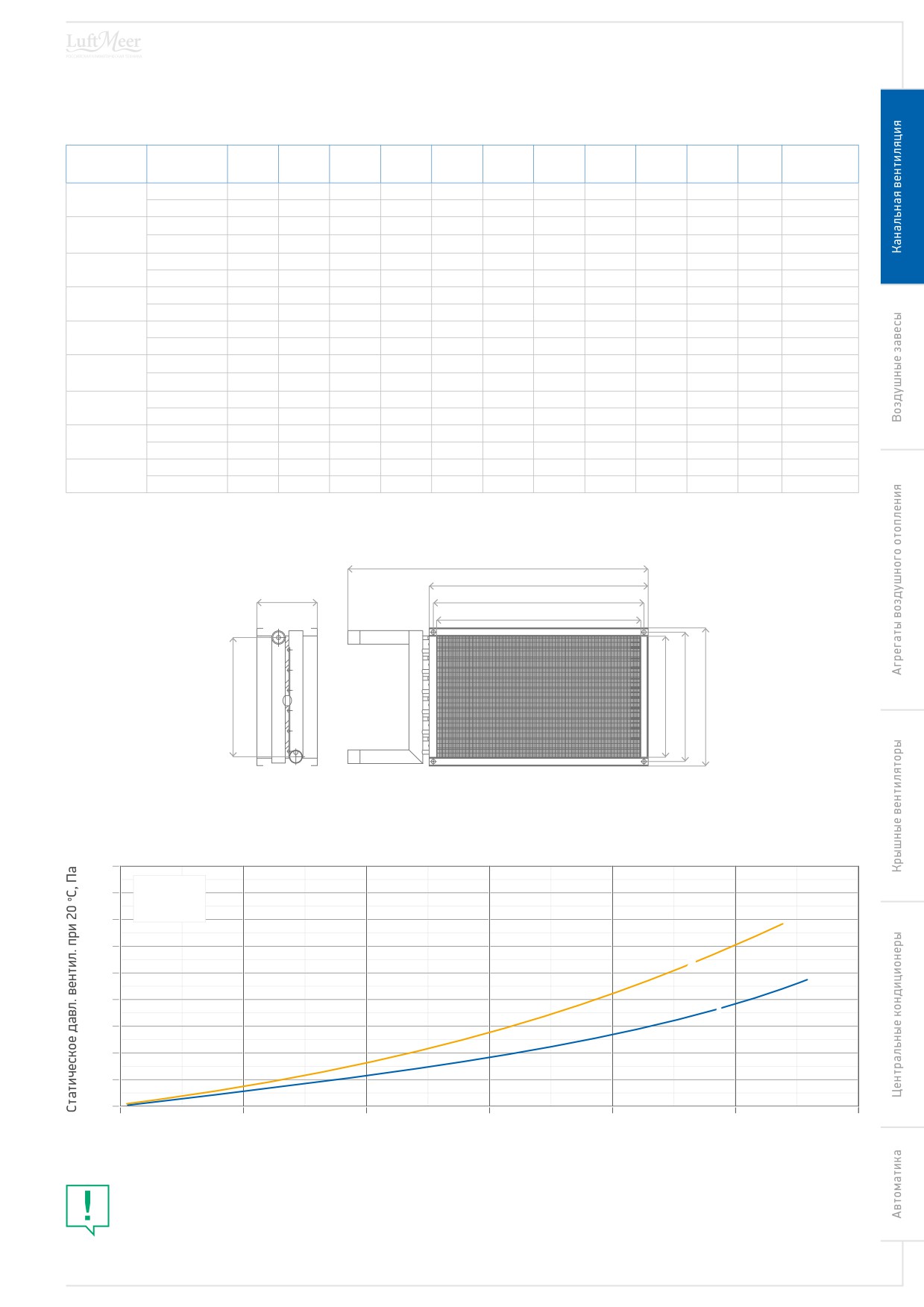

Табл. 12. Габаритно-весовые характеристики водяных нагревателей /HW
Типоразмер
Нагреватель
A, мм
В, мм
С, мм
D, мм
E, мм
F, мм
H, мм
L, мм
G, мм
Beс, кг
V, л
Коллекторы
HW.2
400
200
440
240
420
220
150
640
188,5
6
0,68
G1”
40-20
HW.3
400
200
440
240
420
220
150
640
171,6
7
0,89
G1”
HW.2
500
250
540
290
520
270
150
740
234,5
7
0,97
G1”
50-25
HW.3
500
250
540
290
520
270
150
740
231,5
9
1,3
G1”
HW.2
500
300
540
340
520
320
150
740
294
7
1,16
G1”
50-30
HW.3
500
300
540
340
520
320
150
740
278,5
10
1,56
G1”
HW.2
600
300
640
340
620
320
150
840
294
8
1,31
G1”
60-30
HW.3
600
300
640
340
620
320
150
840
278,5
12
1,78
G1”
HW.2
600
350
640
390
620
370
150
840
344
9
1,53
G1”
60-35
HW.3
600
350
640
390
620
370
150
840
331,5
13
2,1
G1”
HW.2
700
400
740
440
720
420
150
940
394,5
11
1,94
G1”
70-40
HW.3
700
400
740
440
720
420
150
940
381,5
15
2,67
G1”
HW.2
800
500
840
540
820
520
150
1040
495,5
14
2,68
G1”
80-50
HW.3
800
500
840
540
820
520
150
1040
481,5
16
3,7
G1”
HW.2
900
500
960
560
930
530
150
1160
489,5
16
2,93
G1”
90-50
HW.3
900
500
960
560
930
530
150
1160
476
18
4,07
G1”
HW.2
1000
500
1060
560
1030
530
150
1250
495,5
19
3,16
G1”
100-50
HW.3
1000
500
1060
560
1030
530
150
1260
481,5
20
4,44
G1”

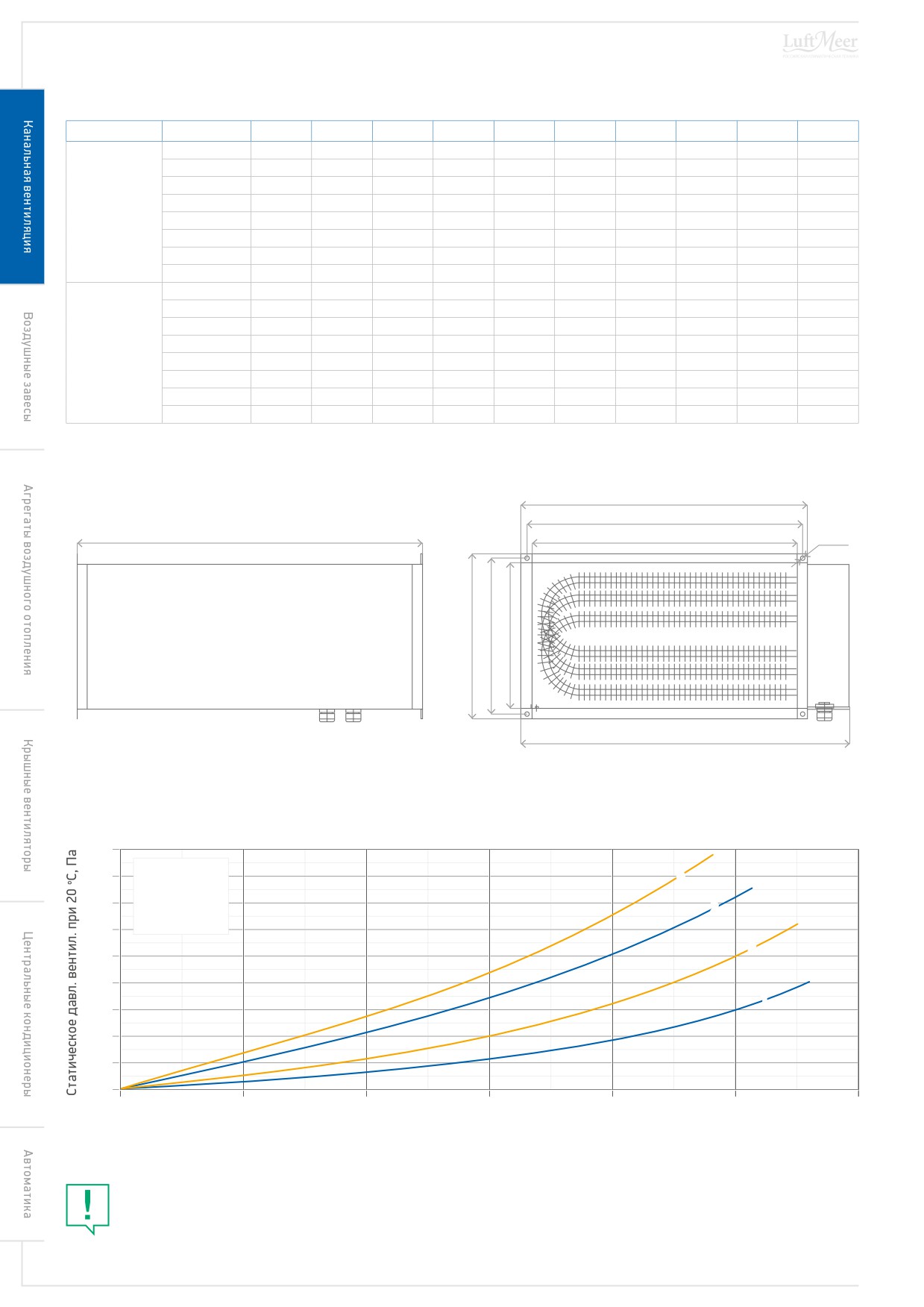

Схема 18. Габаритные размеры водяных нагревателей /HW
L
C
H
E
A
B
F
D
G
Аэродинамические характеристики
Гр. 22.
Аэродинамические и звуковые характеристики водяных нагревателей /HW
270
240
1 HW.2
2 HW.3
210
180
2
150
120
1
90
60
30
0
0
1
2
3
4
5
6
Скорость потока воздуха, м/с
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха вос-
пользуйтесь Табл. 1 «Скорость воздуха в сечении установок LM DUCT Q» на стр. 20.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
35
LM DUCT Q. Оборудование для прямоугольных каналов
HW. Нагреватель водяной
Теплотехнические характеристики
Табл. 13. Теплотехнические характеристики двухрядных водяных нагревателей /HW.2
Расход теплоноси-
Гидравлическое
Тип на-
Температура воз-
Мощность в рабочей точ-
Типоразмер
Расход воздуха, м³/час
теля в рабочей точке
сопр. в рабочей точке
гревателя
духа на выходе, °C
ке / максимальная, кВт
/ при Qmax, м³/ч
/ при Qmax, кПа
500
8,4 / 13,2
0,11 / 0,47
0,39 / 7,66
40-20
1100
18,4 / 21,3
0,40 / 0,75
5,16 / 18,16
700
11,7 / 18,1
0,15 / 0,64
0,10 / 1,77
50-25
1700
28,5 / 30,5
0,79 / 1,08
2,45 / 4,54
900
15,1 / 22,6
0,20 / 0,80
0,12 / 1,95
50-30
2000
33,6 / 35,6
0,96 / 1,26
2,63 / 4,46
1100
18,5 / 27,5
0,25 / 0,97
0,19 / 3,05
60-30
2400
40,2 / 42,7
1,15 / 1,51
3,91 / 6,78
1300
21,8 / 32,0
0,29 / 1,13
0,21 / 3,14
60-35
HW.2
20
2800
47,0 / 49,1
1,42 / 1,74
4,57 / 6,84
2100
35,2 / 47,4
0,54 / 1,68
0,59 / 5,64
70-40
3700
62,1 / 64,1
1,95 / 2,26
7,28 / 9,78
2600
43,6 / 60,9
0,63 / 2,15
0,59 / 6,89
80-50
5100
85,5 / 87,6
2,76 / 3,1
10,71 / 13,43
2900
48,6 / 67,9
0,7 / 2,4
0,76 / 8,92
90-50
5800
97,3 / 98,7
3,26 / 3,49
15,49 / 17,72
3300
55,4 / 76,2
0,82 / 2,69
1,08 / 11,63
100-50
6400
107,4 / 108,9
3,61 / 3,85
19,66 / 22,41
Температура наружного воздуха: Тн=-30°С / 85%
Температурный перепад воды: 95/70°С
Табл. 14. Теплотехнические характеристики трехрядных водяных нагревателей /HW.3
Расход теплоноси-
Гидравлическое
Тип на-
Температура воз-
Мощность в рабочей точ-
Типоразмер
Расход воздуха, м³/час
теля в рабочей точке
сопр. в рабочей точке
гревателя
духа на выходе, °C
ке / максимальная, кВт
/ при Qmax, м³/ч
/ при Qmax, кПа
500
8,4 / 16,7
0,10 / 0,59
0,18 / 5,63
40-20
1100
18,4 / 28,7
0,23 / 1,02
0,80 / 15,12
700
11,7 / 23,5
0,15 / 0,83
0,12 / 3,83
50-25
1700
28,5 / 43,0
0,37 / 1,52
0,69 / 11,45
900
15,1 / 29,5
0,19 / 1,04
0,14 / 4,26
50-30
2000
33,6 / 50,3
0,44 / 1,78
0,70 / 11,21
1100
18,5 / 35,1
0,23 / 1,24
0,08 / 2,52
60-30
2400
40,3 / 58,4
0,55 / 2,06
0,46 / 6,38
1300
21,8 / 39,1
0,26 / 1,38
0,10 / 2,65
60-35
HW.3
20
2800
47,0 / 64,9
0,69 / 2,3
0,61 / 6,72
2100
35,2 / 62,1
0,42 / 2,19
0,19 / 5,19
70-40
3700
62,0 / 88,1
0,87 / 3,11
0,78 / 9,90
2600
43,6 / 79,2
0,53 / 2,8
0,23 / 6,63
80-50
5100
85,5 / 120,8
1,21 / 4,27
1,17 / 14,50
2900
48,7 / 88,4
0,59 / 3,12
0,3 / 8,52
90-50
5800
97,3 / 136,5
1,4 / 4,82
1,59 / 19,05
3300
55,4 / 99,7
0,67 / 3,52
0,4 / 11,11
100-50
6400
107,4 / 150,7
1,54 / 5,33
2,0 / 23,91
*
Температура наружного воздуха: Тн=-30°С / 85%
Температурный перепад воды: 95/70°С
Любое использование материалов
36
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
HE. Нагреватель электрический
3.1.6. HE. Нагреватель электрический
Назначение
Канальные электрические воздухонагреватели применяются для подогрева
воздуха и других невзрывоопасных газовых смесей, без содержания липких и
волокнистых материалов и агрессивных веществ в системах приточной вентиля-
ции и кондиционирования воздуха, а также как вторичный подогреватель в от-
дельных помещениях, где требуется индивидуальная регулировка температуры.
Температура перемещаемого воздуха — от -45°С до +40°С.

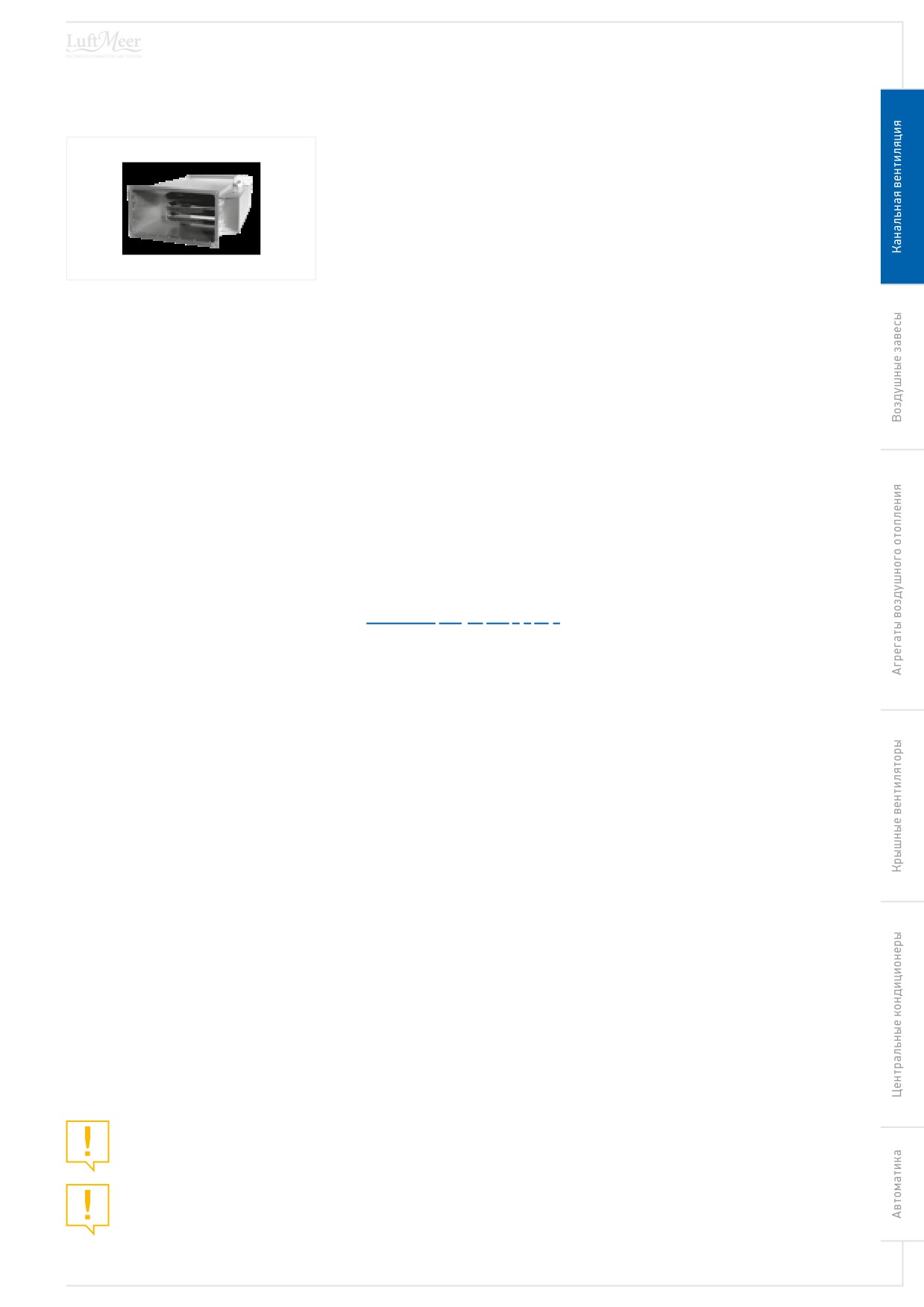

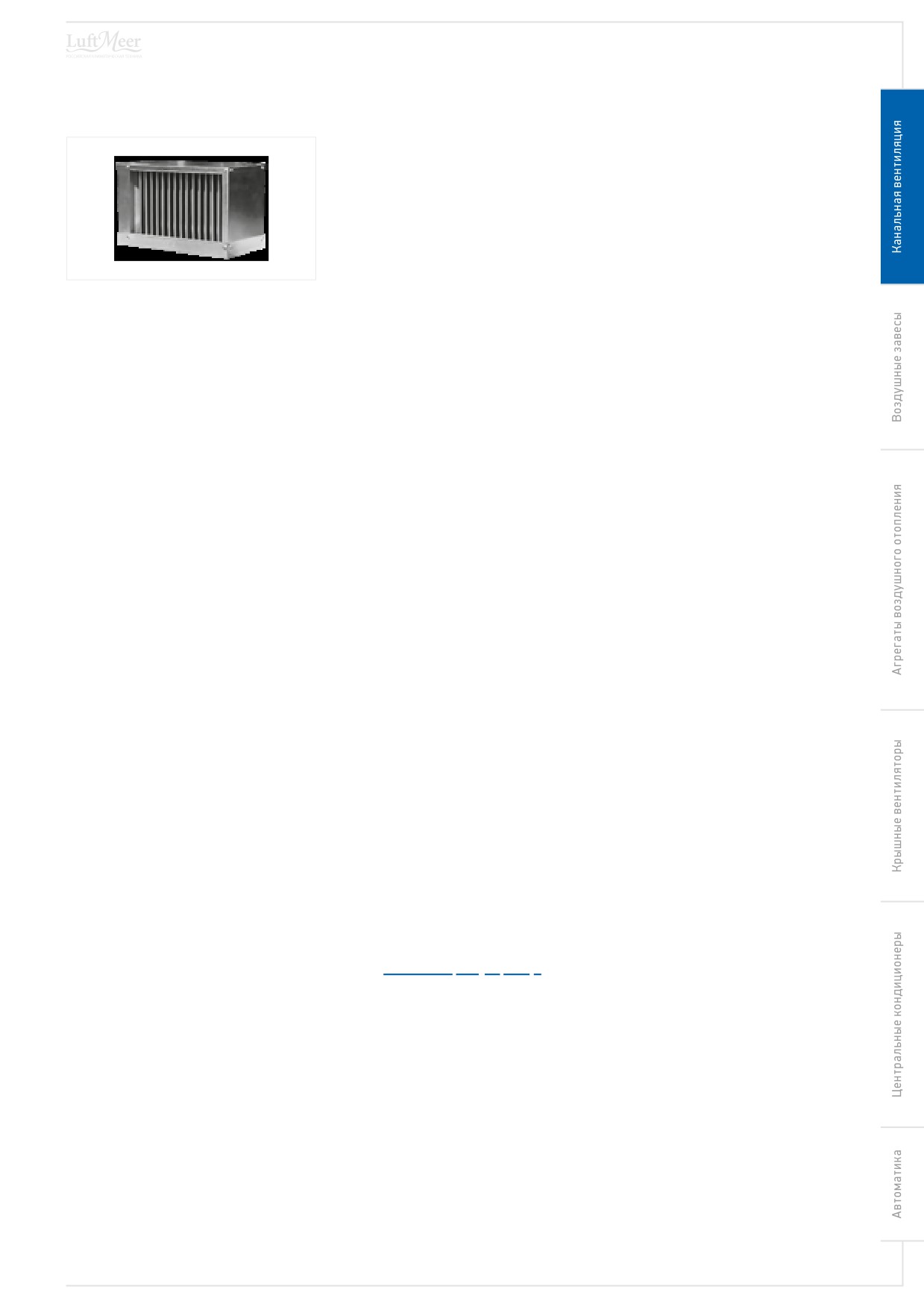

Рис. 5. Нагреватель
электрический /HE
Конструкция
Нагреватели серии /НЕ представлены девятью типоразмерами, в каждом из которых предлагаются различные варианты
мощности (от 3 до 64 кВт), что увеличивает функциональные возможности данного типа оборудования.
Корпус-коммутационная коробка изготавливается из оцинкованного стального листа. В качестве нагревателей использу-
ются ТЭНы из нержавеющей стали повышенной надежности.
Электрокалориферы серии /НE имеют степень защиты IP 40. Нагреватели стандартно оснащены двумя термостатами за-
щиты от перегрева корпуса и воздуха, срабатывающие при температуре +80°С, а также цепью термоконтактов, которая
размыкается в случае перегрева.
Формирование имени
LM DUCT Q 100-50 /HE.1.0.16._
1
2
34 5
6 7
1.
Серия оборудования.
2.
Типоразмер.
3.
Электрический нагреватель.
4.
Количество ступеней нагревателя.
5.
Тип встроенного ШИМ-блока управления первой ступенью: 0 — без ШИМ-блока; 17 — ШИМ-блок на 17 кВт.
6.
Мощность нагревателя, кВт.
7.
Подключение нагревателя: 1 — 1ф~220В, 2 — 2ф~380В, пусто — 3ф~380В.
Область применения
Элементы системы автоматики:
◼
ШИМ-блок;
◼
датчик температуры канальный /DA.CZ или /DA.CP;
◼
силовой модуль /SOM.3D_.
Рекомендации по проектированию
Монтаж может производиться в любом положении, кроме положения коммутационной коробкой вниз, при помощи флан-
цевого соединения. Электрические воздухонагреватели необходимо монтировать в соответствии с указанным на корпусе
направлением потока воздуха.
Скорость потока воздуха через электрический нагреватель должна быть не менее 1,2 м/с. Для предотвращения загрязне-
ния электронагревателя необходимо перед ним на расстоянии не менее 1 м установить воздушный фильтр.
Содержание пыли и других твердых примесей не должно превышать 0,1 г/м³.
Нагреватель /НЕ может нагревать воздух выше +40°С при условии расположения нагревателя в канальной системе
после элементов, способных выдержать до +40°С.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
37
LM DUCT Q. Оборудование для прямоугольных каналов
HE. Нагреватель электрический
Подключение
В соединительной коробке имеются необходимые клеммы для электросоединений, с зажимами для простого и быстрого
монтажа.
Питающее напряжение 1~220В или 3~380В.

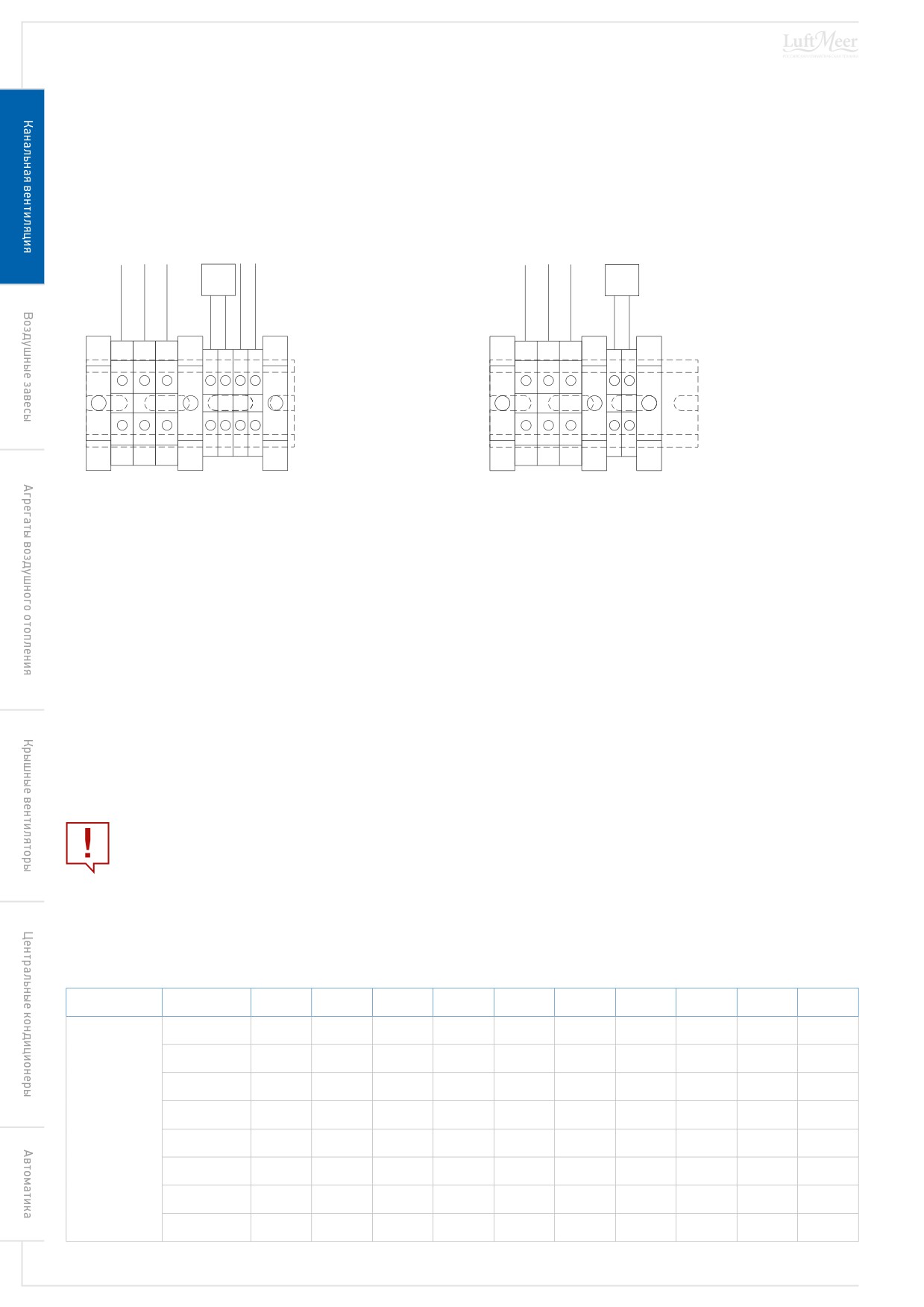

Схема 19. Схема подключения электронагревателя
Схема 20. Схема подключения электронагревателя
с ШИМ-блоком
без ШИМ-блока
TK
TK
A
B
C
T1
T2
-
+
ШИМ
A
B
C
T1
T2
T1 T2 -
+
A1
B1 C1
A1
B1 C1
T1 T2
ШИМ
Регулирование
Регулирование мощности может осуществляться в двух вариантах:
◼
ступенчатое регулирование от 1 до 4 ступеней, которые включаются на полную мощность при изменении наружных
условий. Данное регулирование приводит к волнообразному изменению температуры приточного воздуха;
◼
плавное регулирование посредствам широтно-импульсной модуляции (ШИМ-блока). ШИМ-сигнал — это импульсный
(дискретный) сигнал постоянной частоты и переменной скважности (отношения длительности импульса к периоду
его следования). ШИМ-блок представляет собой твердотельное оптореле и симисторный ключ (для коммутации в
моменты нулевого тока и напряжения), установленный на алюминиевом радиаторе. Мощность, передаваемая потоку
воздуха, плавно изменяется в зависимости от наружных условий. Позволяет точно поддерживать заданную темпе-
ратуру приточного воздуха и снизить нагрузку на электрическую сеть, гарантируя безопасную и надежную работу.
Рекомендуется использовать данное регулирование по умолчанию.
Условия хранения
Помещение для хранения агрегатов, содержащих электронагреватель, должно быть сухим, проветриваемым с температу-
рой не ниже +1°С и влажностью не более 35%.
При несоблюдении данного требования производитель не несет ответственности
за порчу агрегата и неправильную работу оборудования.
Габаритные размеры
Табл. 15. Габаритно-весовые характеристики электрических нагревателей /HE
Типоразмер
Нагреватель
A, мм
В, мм
С, мм
D, мм
E, мм
F, мм
G, мм
M, мм
L, мм
Beс, кг
/НЕ.1.0.03.1
400
200
420
220
440
240
10
520
500
10
/НЕ.1.0.06.2
400
200
420
220
440
240
10
520
500
10
/НЕ.1.0.08
400
200
420
220
440
240
10
520
600
10
/НЕ.2.0.16
400
200
420
220
440
240
10
520
950
20
40-20
/НЕ.3.0.24
400
200
420
220
440
240
10
520
1300
23
/НЕ.1.17.08
400
200
420
220
440
240
10
520
700
17
/НЕ.1.17.16
400
200
420
220
440
240
10
520
1050
20
/НЕ.1.27.24
400
200
420
220
440
240
10
520
1400
29
Любое использование материалов
38
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
HE. Нагреватель электрический
Табл. 16. Габаритно-весовые характеристики электрических нагревателей /HE (продолжение)
Типоразмер
Нагреватель
A, мм
В, мм
С, мм
D, мм
E, мм
F, мм
G, мм
M, мм
L, мм
Beс, кг
/НЕ.1.0.08
500
250
520
270
540
290
10
620
550
10
/НЕ.2.0.16
500
250
520
270
540
290
10
620
800
21
/НЕ.3.0.24
500
250
520
270
540
290
10
620
1100
24
/НЕ.4.0.32
500
250
520
270
540
290
10
620
1350
35
50-25
/НЕ.1.17.08
500
250
520
270
540
290
10
620
650
19
/НЕ.1.17.16
500
250
520
270
540
290
10
620
900
22
/НЕ.1.27.24
500
250
520
270
540
290
10
620
1150
33
/НЕ.2.17.32
500
250
520
270
540
290
10
620
1450
36
/НЕ.1.0.12
500
300
520
320
540
340
10
620
550
18
/НЕ.2.0.24
500
300
520
320
540
340
10
620
800
22
/НЕ.3.0.36
500
300
520
320
540
340
10
620
1050
33
/НЕ.4.0.48
500
300
520
320
540
340
10
620
1300
37
50-30
/НЕ.1.17.12
500
300
520
320
540
340
10
620
600
18
/НЕ.1.27.24
500
300
520
320
540
340
10
620
850
22
/НЕ.2.27.36
500
300
520
320
540
340
10
620
1100
33
/НЕ.2.27.48
500
300
520
320
540
340
10
620
1350
37
/НЕ.1.0.12
600
300
620
320
640
340
10
720
550
19
/НЕ.2.0.24
600
300
620
320
640
340
10
720
800
23
/НЕ.3.0.36
600
300
620
320
640
340
10
720
1050
34
/НЕ.4.0.48
600
300
620
320
640
340
10
720
1300
38
60-30
/НЕ.1.17.12
600
300
620
320
640
340
10
720
600
19
/НЕ.1.27.24
600
300
620
320
640
340
10
720
850
23
/НЕ.2.27.36
600
300
620
320
640
340
10
720
1100
35
/НЕ.2.27.48
600
300
620
320
640
340
10
720
1350
38
/НЕ.1.0.12
600
350
620
370
640
390
10
720
600
19
/НЕ.2.0.24
600
350
620
370
640
390
10
720
800
23
/НЕ.3.0.36
600
350
620
370
640
390
10
720
1050
35
/НЕ.4.0.48
600
350
620
370
640
390
10
720
1250
39
60-35
/НЕ.1.17.12
600
350
620
370
640
390
10
720
700
20
/НЕ.1.27.24
600
350
620
370
640
390
10
720
900
24
/НЕ.2.27.36
600
350
620
370
640
390
10
720
1150
35
/НЕ.2.27.48
600
350
620
370
640
390
10
720
1350
39
/НЕ.1.0.16
700
400
720
420
740
440
10
820
550
21
/НЕ.2.0.32
700
400
720
420
740
440
10
820
700
25
/НЕ.3.0.48
700
400
720
420
740
440
10
820
850
36
/НЕ.4.0.64
700
400
720
420
740
440
10
820
1000
40
70-40
/НЕ.1.17.16
700
400
720
420
740
440
10
820
650
21
/НЕ.2.17.32
700
400
720
420
740
440
10
820
800
26
/НЕ.3.17.48
700
400
720
420
740
440
10
820
950
36
/НЕ.4.17.64
700
400
720
420
740
440
10
820
1100
41
/НЕ.1.0.16
800
500
820
520
840
540
10
920
550
22
/HE.2.0.32
800
500
820
520
840
540
10
920
700
27
/НЕ.3.0.48
800
500
820
520
840
540
10
920
850
38
/НЕ.4.0.64
800
500
820
520
840
540
10
920
1000
43
80-50
/HE.1.17.16
800
500
820
520
840
540
10
920
650
23
/НЕ.2.17.32
800
500
820
520
840
540
10
920
800
28
/НЕ.3.17.48
800
500
820
520
840
540
10
920
950
38
/НЕ.4.17.64
800
500
820
520
840
540
10
920
1100
43
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
39
LM DUCT Q. Оборудование для прямоугольных каналов
HE. Нагреватель электрический
Табл. 17. Габаритно-весовые характеристики электрических нагревателей /HE (продолжение)
Типоразмер
Нагреватель
A, мм
В, мм
С, мм
D, мм
E, мм
F, мм
G, мм
M, мм
L, мм
Beс, кг
/НЕ.1.0.16
900
500
930
530
960
560
10
1030
550
23
/НЕ.2.0.32
900
500
930
530
960
560
10
1030
700
28
/НЕ.3.0.48
900
500
930
530
960
560
10
1030
850
39
/НЕ.4.0.64
900
500
930
530
960
560
10
1030
1000
44
90-50
/НЕ.1.17.16
900
500
930
530
960
560
10
1030
650
24
/НЕ.2.17.32
900
500
930
530
960
560
10
1030
800
28
/НЕ.3.17.48
900
500
930
530
960
560
10
1030
950
40
/НЕ.4.17.64
900
500
930
530
960
560
10
1030
1100
44
/НЕ.1.0.16
1000
500
1030
530
1060
560
10
1130
550
24
/НЕ.2.0.32
1000
500
1030
530
1060
560
10
1130
700
29
/НЕ.3.0.48
1000
500
1030
530
1060
560
10
1130
850
40
/НЕ.4.0.64
1000
500
1030
530
1060
560
10
1130
1000
45
100-50
/НЕ.1.17.16
1000
500
1030
530
1060
560
10
1130
650
25
/НЕ.2.17.32
1000
500
1030
530
1060
560
10
1130
800
29
/НЕ.3.17.48
1000
500
1030
530
1060
560
10
1130
950
41
/НЕ.4.17.64
1000
500
1030
530
1060
560
10
1130
1100
46

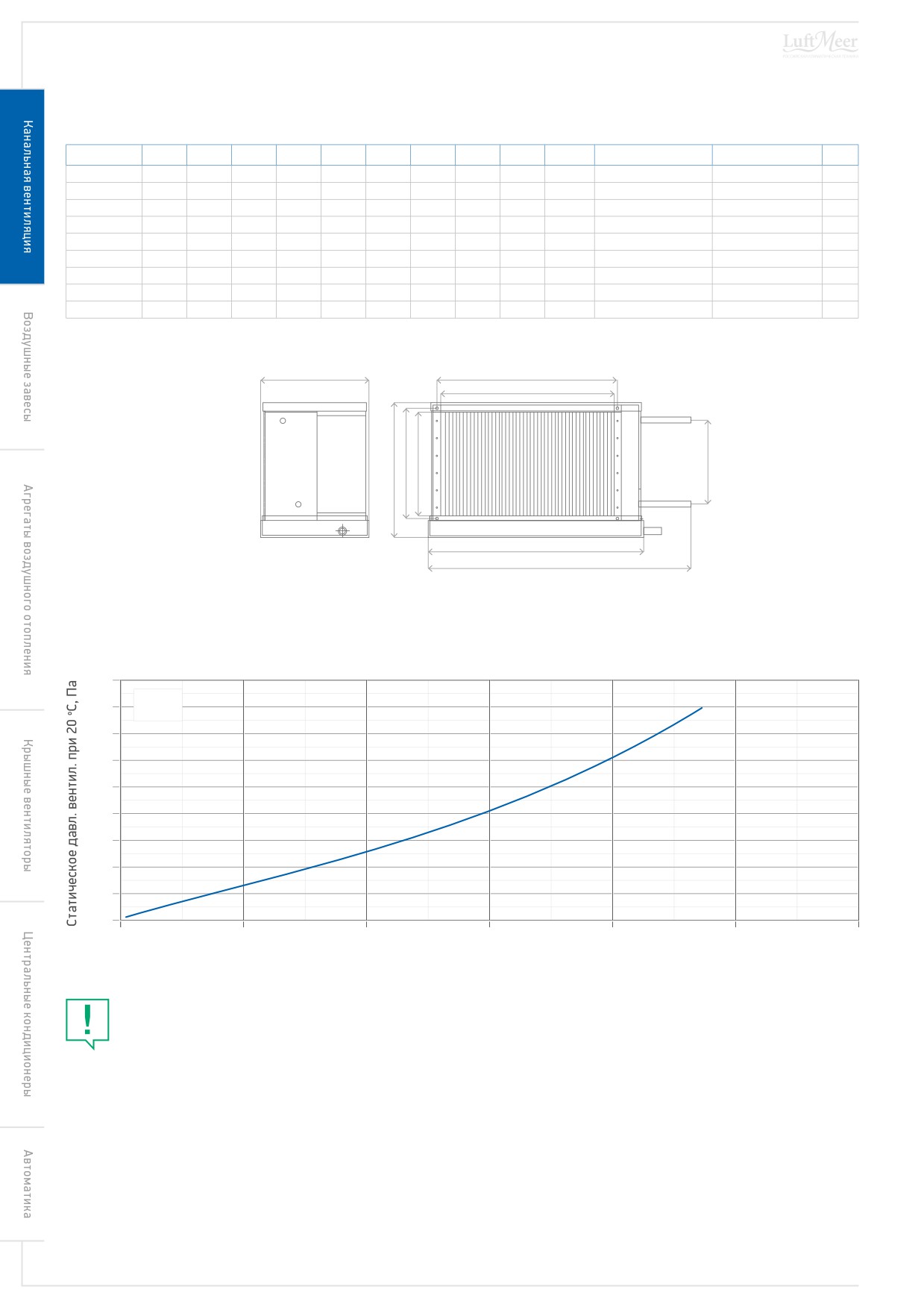

Схема 21. Габаритные размеры электрических нагревателей /HE
E
C
L
A
G
F
D
B
M
Аэродинамические характеристики
Гр. 23.
Аэродинамические характеристики электрических нагревателей /HE
180
1 HE.1._._
4
160
2 HE.2._._
140
3 HE.3._._
3
4 HE.4._._
120
2
100
80
1
60
40
20
0
0
1
2
3
4
5
6
Скорость потока воздуха, м/с
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха вос-
пользуйтесь Табл. 1 «Скорость воздуха в сечении установок LM DUCT Q» на стр. 20.
Любое использование материалов
40
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
HE. Нагреватель электрический
Электрические характеристики
Табл. 18. Электрические характеристики нагревателей /HE
Кол-во
Кол-во
Мощность
Кол-во
Рекомендумый
Рекомендуемый кабель
Т/р
Нагреватель
Напряжение, В
силовых
кабелей
общая, кВт
ступеней
силовой кабель
для управляющих цепей
кабелей
управл.
/НЕ.1.0.03.1
3
1
1~220
1
ПВКВ 3х2,5
1
ПВКВ 2х0,75
/НЕ.1.0.06.2
6
1
2~380
1
ПВКВ 3х2,5
1
ПВКВ 2х0,75
/НЕ.1.0.08
8
1
3~380
1
ПВКВ 4х2,5
1
ПВКВ 2х0,75
/НЕ.2.0.16
16
2
3~380
2
ПВКВ 4х2,5
1
ПВКВ 2х0,75
40-20
/НЕ.3.0.24
24
3
3~380
3
ПВКВ 4х2,5
1
ПВКВ 2х0,75
/НЕ.1.17.08
8
1
3~380
1
ПВКВ 4х2,5
2
ПВКВ 2х0,75
/НЕ.1.17.16
16
1
3~380
1
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.1.27.24
24
1
3~380
1
ПВКВ 4х10,0
2
ПВКВ 2х0,75
/НЕ.1.0.08
8
1
3~380
1
ПВКВ 4х2,5
1
ПВКВ 2х0,75
/НЕ.2.0.16
16
2
3~380
2
ПВКВ 4х2,5
1
ПВКВ 2х0,75
/НЕ.3.0.24
24
3
3~380
3
ПВКВ 4х2,5
1
ПВКВ 2х0,75
/НЕ.4.0.32
32
4
3~380
4
ПВКВ 4х2,5
1
ПВКВ 2х0,75
50-25
/НЕ.1.17.08
8
1
3~380
1
ПВКВ 4х2,5
2
ПВКВ 2х0,75
/НЕ.1.17.16
16
1
3~380
1
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.1.27.24
24
1
3~380
1
ПВКВ 4х10,0
2
ПВКВ 2х0,75
/НЕ.2.17.32
32
2
3~380
2
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.1.0.12
12
1
3~380
1
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/НЕ.2.0.24
24
2
3~380
2
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/НЕ.3.0.36
36
3
3~380
3
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/НЕ.4.0.48
48
4
3~380
4
ПВКВ 4х4,0
1
ПВКВ 2х0,75
50-30
/НЕ.1.17.12
12
1
3~380
1
ПВКВ 4х4,0
2
ПВКВ 2х0,75
/НЕ.1.27.24
24
1
3~380
1
ПВКВ 4х10,0
2
ПВКВ 2х0,75
/НЕ.2.27.36
36
2
3~380
2
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.2.27.48
48
2
3~380
2
ПВКВ 4х10,0
2
ПВКВ 2х0,75
/НЕ.1.0.12
12
1
3~380
1
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/НЕ.2.0.24
24
2
3~380
2
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/НЕ.3.0.36
36
3
3~380
3
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/НЕ.4.0.48
48
4
3~380
4
ПВКВ 4х4,0
1
ПВКВ 2х0,75
60-30
/НЕ.1.17.12
12
1
3~380
1
ПВКВ 4х4,0
2
ПВКВ 2х0,75
/НЕ.1.27.24
24
1
3~380
1
ПВКВ 4х10,0
2
ПВКВ 2х0,75
/НЕ.2.27.36
36
2
3~380
2
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.2.27.48
48
2
3~380
2
ПВКВ 4х10,0
2
ПВКВ 2х0,75
/НЕ.1.0.12
12
1
3~380
1
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/НЕ.2.0.24
24
2
3~380
2
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/НЕ.3.0.36
36
3
3~380
3
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/НЕ.4.0.48
48
4
3~380
4
ПВКВ 4х4,0
1
ПВКВ 2х0,75
60-35
/НЕ.1.17.12
12
1
3~380
1
ПВКВ 4х4,0
2
ПВКВ 2х0,75
/НЕ.1.27.24
24
1
3~380
1
ПВКВ 4х10,0
2
ПВКВ 2х0,75
/НЕ.2.27.36
36
2
3~380
2
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.2.27.48
48
2
3~380
3
ПВКВ 4х6,0
2
ПВКВ 2х0,75
Тип и сечение кабеля указаны в рекомендательном порядке.
В зависимости от длины кабельной трассы и условий прокладки кабеля сечение может быть изменено.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
41
LM DUCT Q. Оборудование для прямоугольных каналов
HE. Нагреватель электрический
Табл. 19. Электрические характеристики нагревателей /HE (продолжение)
Кол-во
Кол-во
Мощность
Кол-во
Рекомендумый
Рекомендуемый кабель
Т/р
Нагреватель
Напряжение, В
силовых
кабелей
общая, кВт
ступеней
силовой кабель
для управляющих цепей
кабелей
управл.
/НЕ.1.0.16
16
1
3~380
1
ПВКВ 4х6,0
1
ПВКВ 2х0,75
/НЕ.2.0.32
32
2
3~380
2
ПВКВ 4х6,0
1
ПВКВ 2х0,75
/НЕ.3.0.48
48
3
3~380
3
ПВКВ 4х6,0
1
ПВКВ 2х0,75
/НЕ.4.0.64
64
4
3~380
4
ПВКВ 4х6,0
1
ПВКВ 2х0,75
70-40
/НЕ.1.17.16
16
1
3~380
1
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.2.17.32
32
2
3~380
2
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.3.17.48
48
3
3~380
3
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.4.17.64
64
4
3~380
4
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.1.0.16
16
1
3~380
1
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/HE.2.0.32
32
2
3~380
2
ПВКВ 4х6,0
1
ПВКВ 2х0,75
/НЕ.3.0.48
48
3
3~380
3
ПВКВ 4х6,0
1
ПВКВ 2х0,75
/НЕ.4.0.64
64
4
3~380
4
ПВКВ 4х6,0
1
ПВКВ 2х0,75
80-50
/HE.1.17.16
16
1
3~380
1
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.2.17.32
32
2
3~380
2
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.3.17.48
48
3
3~380
3
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.4.17.64
64
4
3~380
4
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.1.0.16
16
1
3~380
1
ПВКВ 4х6,0
1
ПВКВ 2х0,75
/НЕ.2.0.32
32
2
3~380
2
ПВКВ 4х6,0
1
ПВКВ 2х0,75
/НЕ.3.0.48
48
3
3~380
3
ПВКВ 4х6,0
1
ПВКВ 2х0,75
/НЕ.4.0.64
64
4
3~380
4
ПВКВ 4х6,0
1
ПВКВ 2х0,75
90-50
/НЕ.1.17.16
16
1
3~380
1
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.2.17.32
32
2
3~380
2
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.3.17.48
48
3
3~380
3
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.4.17.64
64
4
3~380
4
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.1.0.16
16
1
3~380
1
ПВКВ 4х6,0
1
ПВКВ 2х0,75
/НЕ.2.0.32
32
2
3~380
2
ПВКВ 4х6,0
1
ПВКВ 2х0,75
/НЕ.3.0.48
48
3
3~380
3
ПВКВ 4х6,0
1
ПВКВ 2х0,75
/НЕ.4.0.64
64
4
3~380
4
ПВКВ 4х6,0
1
ПВКВ 2х0,75
100-50
/НЕ.1.17.16
16
1
3~380
1
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.2.17.32
32
2
3~380
2
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.3.17.48
48
3
3~380
3
ПВКВ 4х6,0
2
ПВКВ 2х0,75
/НЕ.4.17.64
64
4
3~380
4
ПВКВ 4х6,0
2
ПВКВ 2х0,75
Тип и сечение кабеля указаны в рекомендательном порядке.
В зависимости от длины кабельной трассы и условий прокладки кабеля сечение может быть изменено.
Любое использование материалов
42
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
CW. Охладитель водяной
3.1.7. CW. Охладитель водяной
Назначение
Канальные охладители являются частью приточных систем вентиляции обще-
ственных, производственных и жилых зданий и предназначены для снижения
температуры и одновременного осушения подаваемого в помещение воздуха
(приточного, рециркуляционного или их смеси). В качестве хладагента выступа-
ет вода, циркулирующая по теплообменнику.
Температура перемещаемого воздуха — от -45°С до +40°С.
Рис. 6. Охладитель водяной /CW
Конструкция
Корпус
Каплеуловитель
Корпус охладителя собран из листовой оцинкованной ста-
Каплеуловитель предназначен для исключения вероятно-
ли, в котором установлены теплообменник, изготовленный
сти попадания сконденсированной влаги в воздуховоды
из пакета медных трубок с алюминиевым оребрением, дре-
вентиляции и представляет собой систему пластиковых
нажный поддон и каплеуловитель. Размеры корпусов ка-
пластин, направляющих конденсированную влагу в специ-
нальных охладителей стандартизированы в соответствии
альный сборник, расположенный в нижней части корпуса
с размерами прямоугольных воздуховодов вентиляции.
— поддон.
Стандартно выпускается в трехрядном исполнении.
Блок каплеуловителя изготовлен из пластикового профиля
Теплообменник
шириной 100 мм, нарезанного на полосы и установленного
через 33 мм на всю длину теплообменника. Пластиковый
Теплообменник представляет собой систему медных тру-
профиль имеет специальные изгибы, которые задерживают
бок, расположенных в шахматном порядке между алюми-
капли влаги.
ниевыми пластинами. Медные трубки предназначены для
тока хладагента, а алюминиевые пластины — для увеличе-
Поддон для сбора конденсата
ния площади охлаждающей поверхности (с целью лучшего
Поддон для сбора конденсата при монтаже канального ох-
теплообмена с проточным воздухом). Проходящий через
ладителя должен быть установлен строго горизонтально
систему трубок и пластин воздух охлаждается, образуя на
(для беспрепятственного слива конденсированной вла-
поверхностях теплообменника конденсат. Для сбора скон-
ги). Поддон дополнительно теплоизолируется и оснаща-
денсированной жидкости в конструкции предусмотрен
ется дренажной оцинкованной трубкой с наружной резь-
каплеуловитель.
бой DN20, через которую происходит слив накопившегося
Максимально допустимое рабочее давление для водяного
конденсата.
охладителя — 1,5 МПа. Шаг оребрения теплообменника со-
Подвод
ставляет 2,0 мм. Все теплообменники проверяются на гер-
метичность опрессовкой под давлением 3,3 МПа.
Для подвода хладагента к теплообменнику на охладителе
предусмотрены входной и выходной патрубки. Для дости-
жения максимальной холодопроизводительности теплооб-
менник следует подключать по принципу противотока.
Для обеспечения бесперебойной и безопасной работы ка-
нального охладителя для его управления применяют си-
стему автоматики, которая обеспечивает комплексный кон-
троль и регулировку холодопроизводительности агрегата.
Формирование имени
LM DUCT Q 100-50 /CW.3
1
2
3 4
1.
Серия оборудования.
3.
Водяной охладитель.
2.
Типоразмер.
4.
Рядность теплообменника.
Область применения
◼
Максимальное рабочее давление — 16 бар.
Элементы системы автоматики:
◼
трехходовой клапан /VR с сервоприводом /A;
◼
датчик температуры канальный /DA.CZ или /DA.CP.
Рекомендации по проектированию
Стандартный типоряд охладителей имеет правую сторону подключения, то есть трубки подключения будут по правую
сторону, если смотреть по ходу движения воздуха. Охладитель должен быть установлен в горизонтальном положении
поддоном для сбора конденсата вниз.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
43
LM DUCT Q. Оборудование для прямоугольных каналов
CW. Охладитель водяной
Габаритные размеры
Табл. 21. Габаритно-весовые характеристики водяных охладителей /CW
Испаритель
A, мм
В, мм
С, мм
D, мм
E, мм
F, мм
H, мм
L, мм
G, мм
M, мм
Вес, кг
V, л
Коллекторы
40-20/CW.3
400
200
520
286
420
220
310
654
142
43,3
16
0,89
G1
50-25/CW.3
500
250
620
336
520
270
310
754
192
43,3
19
1,3
G1
50-30/CW.3
500
300
620
386
520
320
310
754
242
43,3
20
1,56
G1
60-30/CW.3
600
300
720
386
620
320
310
854
242
43,3
22
1,78
G1
60-35/CW.3
600
350
720
436
620
370
310
854
164
43,3
24
2,1
G1
70-40/CW.3
700
400
820
486
720
420
310
954
164
43,3
27
2,67
G1
80-50/CW.3
800
500
930
587
820
520
310
1070
335
43,3
34
3,7
G1
90-50/CW.3
900
500
1040
597
930
530
310
1174
335
43,3
38
4,07
G1
100-50/CW.3
1000
500
1140
596
1030
530
310
1274
335
43,3
45
4,44
G1
Схема 22. Габаритные размеры водяных охладителей /CW
H
E
B
D
F
A
G
C
M
L
Аэродинамические характеристики
Гр. 24.
Аэродинамические характеристики водяных охладителей /CW
240
CW.3
180
120
60
0
0
1
2
3
4
5
6
Скорость потока воздуха, м/с
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха вос-
пользуйтесь Табл. 1 «Скорость воздуха в сечении установок LM DUCT Q» на стр. 20.
Теплотехнические характеристики
Табл. 20. Теплотехнические характеристики трехрядных водяных охладителей /CW.3
Тип
Расход воз-
Температура воз-
Расход воды,
Гидравлическое со-
Холодопроизводитель-
Типоразмер
охладителя
духа, м³/час
духа на выходе, °C
м³/час
противление, кПа
ность полная / явная, кВт
40-20
1100
1
18,5
5,6 / 4,1
50-25
1700
1,4
13,5
8,2 / 6,0
50-30
2000
1,6
13,2
9,6 / 7,1
60-30
2400
1,8
6,5
10,4 / 8,0
60-35
CW.3
2800
20
2
7,1
11,9 / 9,2
70-40
3700
2,8
10,8
16,4 / 12,3
80-50
5200
4
16,7
23,5 / 17,1
90-50
5800
4,6
22,5
26,9 / 19,3
100-50
6400
5,2
29,1
30,3 / 21,4
*
Температура наружного воздуха: Тн=+30°С / 45%
Температурный перепад воды: 7/12°С
Любое использование материалов
44
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
CF. Охладитель фреоновый
3.1.8. CF. Охладитель фреоновый
Назначение
Канальные охладители являются частью приточных систем вентиляции обще-
ственных, производственных и жилых зданий и предназначены для снижения
температуры и одновременного осушения подаваемого в помещение воздуха
(приточного, рециркуляционного или их смеси). В качестве хладагента выступа-
ет фреон, циркулирующий по теплообменнику.
Температура перемещаемого воздуха — от -45°С до +40°С.
Рис. 7.
Охладитель фреоновый /CF
Конструкция
Корпус
пластин, направляющих конденсированную влагу в специ-
альный сборник, расположенный в нижней части корпуса
Корпус охладителя собран из листовой оцинкованной ста-
— поддон.
ли, в котором установлены теплообменник, изготовленный
из пакета медных трубок с алюминиевым оребрением, дре-
Блок каплеуловителя изготовлен из пластикового профиля
нажный поддон и каплеуловитель. Размеры корпусов ка-
шириной 100 мм, нарезанного на полосы и установленного
нальных охладителей стандартизированы в соответствии
через 33 мм на всю длину теплообменника. Пластиковый
с размерами прямоугольных воздуховодов вентиляции.
профиль имеет специальные изгибы, которые задерживают
Стандартно выпускается в трехрядном исполнении.
капли влаги.
Теплообменник
Поддон для сбора конденсата
Теплообменник представляет собой систему медных тру-
Поддон для сбора конденсата при монтаже канального ох-
бок, расположенных в шахматном порядке между алюми-
ладителя должен быть установлен строго горизонтально
ниевыми пластинами. Медные трубки предназначены для
(для беспрепятственного слива конденсированной вла-
тока хладагента, а алюминиевые пластины — для увеличе-
ги). Поддон дополнительно теплоизолируется и оснаща-
ния площади охлаждающей поверхности (с целью лучшего
ется дренажной оцинкованной трубкой с наружной резь-
теплообмена с проточным воздухом). Проходящий через
бой DN20, через которую происходит слив накопившегося
систему трубок и пластин воздух охлаждается, образуя на
конденсата.
поверхностях теплообменника конденсат. Для сбора скон-
Подвод
денсированной жидкости в конструкции предусмотрен
каплеуловитель.
Для подвода хладагента к теплообменнику на охладителе
предусмотрены входной и выходной патрубки. Для дости-
Шаг оребрения теплообменника составляет 2,0 мм. Испа-
жения максимальной холодопроизводительности тепло-
рители рассчитаны для работы на фреоне R-134А, R-407C,
обменник следует подключать по принципу противотока.
R-410A. Максимальное рабочее давление испарителя со-
Соединение патрубков испарителя с фреонопроводами
ставляет 30 бар. Все теплообменники проверяются на гер-
осуществляется при помощи пайки.
метичность опрессовкой под давлением 3,3 МПа.
Для обеспечения бесперебойной и безопасной работы ка-
Каплеуловитель
нального охладителя для его управления применяют си-
Каплеуловитель предназначен для исключения вероятно-
стему автоматики, которая обеспечивает комплексный кон-
сти попадания сконденсированной влаги в воздуховоды
троль и регулировку холодопроизводительности агрегата.
вентиляции и представляет собой систему пластиковых
Формирование имени
LM DUCT Q 100-50 /CF.3
1
2
3 4
1.
Серия оборудования.
3.
Фреоновый испаритель.
2.
Типоразмер.
4.
Рядность теплообменника.
Область применения
Элементы системы автоматики:
◼
датчик температуры канальный /DA.CZ или /DA.CP.
Рекомендации по проектированию
Стандартный типоряд охладителей имеет правую сторону подключения, то есть трубки подключения будут по правую
сторону, если смотреть по ходу движения воздуха. Охладитель должен быть установлен в горизонтальном положении
поддоном для сбора конденсата вниз.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
45
LM DUCT Q. Оборудование для прямоугольных каналов
CF. Охладитель фреоновый
Габаритные размеры
Табл. 22. Габаритно-весовые характеристики фреоновых охладителей /CF
Испаритель
A, мм
В, мм
С, мм
D, мм
E, мм
F, мм
H, мм
L, мм
G, мм
Вес, кг
Жид. линия, мм, К1
Газ. линия, мм, К2
V, л
40-20/CF.3
400
200
520
286
420
220
310
654
142
16
12
16
0,65
50-25/CF.3
500
250
620
336
520
270
310
754
192
18
12
16
1
50-30/CF.3
500
300
620
386
520
320
310
754
242
19
12
22
1,2
60-30/CF.3
600
300
720
386
620
320
310
854
242
21
12
22
1,45
60-35/CF.3
600
350
720
436
620
370
310
854
164
23
12
22
1,7
70-40/CF.3
700
400
820
486
720
420
310
954
164
26
16
22
2,2
80-50/CF.3
800
500
930
587
820
520
310
1070
335
32
16
22
3,2
90-50/CF.3
900
500
1040
597
930
530
310
1174
335
36
16
22
3,5
100-50/CF.3
1000
500
1140
596
1030
530
310
1274
335
42
16
22
3,83
Схема 23. Габаритные размеры фреоновых охладителей /CF
H
E
A
D
F
B
G
C
L
Аэродинамические характеристики
Гр. 25.
Аэродинамические характеристики фреоновых охладителей /CF
270
240
CF.3
210
180
150
120
90
60
30
0
0
1
2
3
4
5
6
Скорость потока воздуха, м/с
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха вос-
пользуйтесь Табл. 1 «Скорость воздуха в сечении установок LM DUCT Q» на стр. 20.
Любое использование материалов
46
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
CF. Охладитель фреоновый
Теплотехнические характеристики
Табл. 23. Теплотехнические характеристики трехрядных фреоновых охладителей /CF.3
Температура
Сопротивление по
Холодопроизводитель-
Типоразмер
Тип охладителя
Расход воздуха, м³/час
воздуха на
воздуху, Па
ность полная / явная, кВт
выходе, °C
500
40,6
3,8 / 2,5
40-20
1100
141,9
5,9 / 4,0
700
34,4
5,2 / 3,4
50-25
1700
140
9,3 / 6,2
900
37,7
6,4 / 4,2
50-30
2000
134,2
10,9 / 7,3
1100
39
8,1 / 5,3
60-30
2400
135,3
13,6 / 9,0
1300
40
9,9 / 6,4
60-35
CF.3
20
2800
135,4
15,9 / 10,6
2100
52,7
15,0 / 9,8
70-40
3700
133,3
21,1 / 14,0
2600
42,8
19,3 / 12,6
80-50
5200
129,4
30,0 / 19,9
2900
41,7
20,1 / 13,4
90-50
5800
125
31,0 / 21,1
3300
43,2
22,7 / 15,1
100-50
6400
124,6
35,6 / 23,9
Температура наружного воздуха: Тн=+30°С / 45%;
Марка фреона R-410A;
Температура кипения фреона: 5°С;
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
47
LM DUCT Q. Оборудование для прямоугольных каналов
SP. Шумоглушители
3.1.9. SP. Шумоглушители
Назначение
Шумоглушители предназначены для снижения аэродинамического шума, соз-
даваемого канальными вентиляторами, кондиционерами, воздухорегулирую-
щими устройствами, а так же шума, возникающего в элементах воздуховодов и
распространяющегося по ним.
Работа шумоглушителей заключается в превращении звуковой энергии в тепло-
вую с помощью силы трения, благодаря этому заглушается аэродинамический
шум.
Температура перемещаемого воздуха — от -45°С до +40°С.

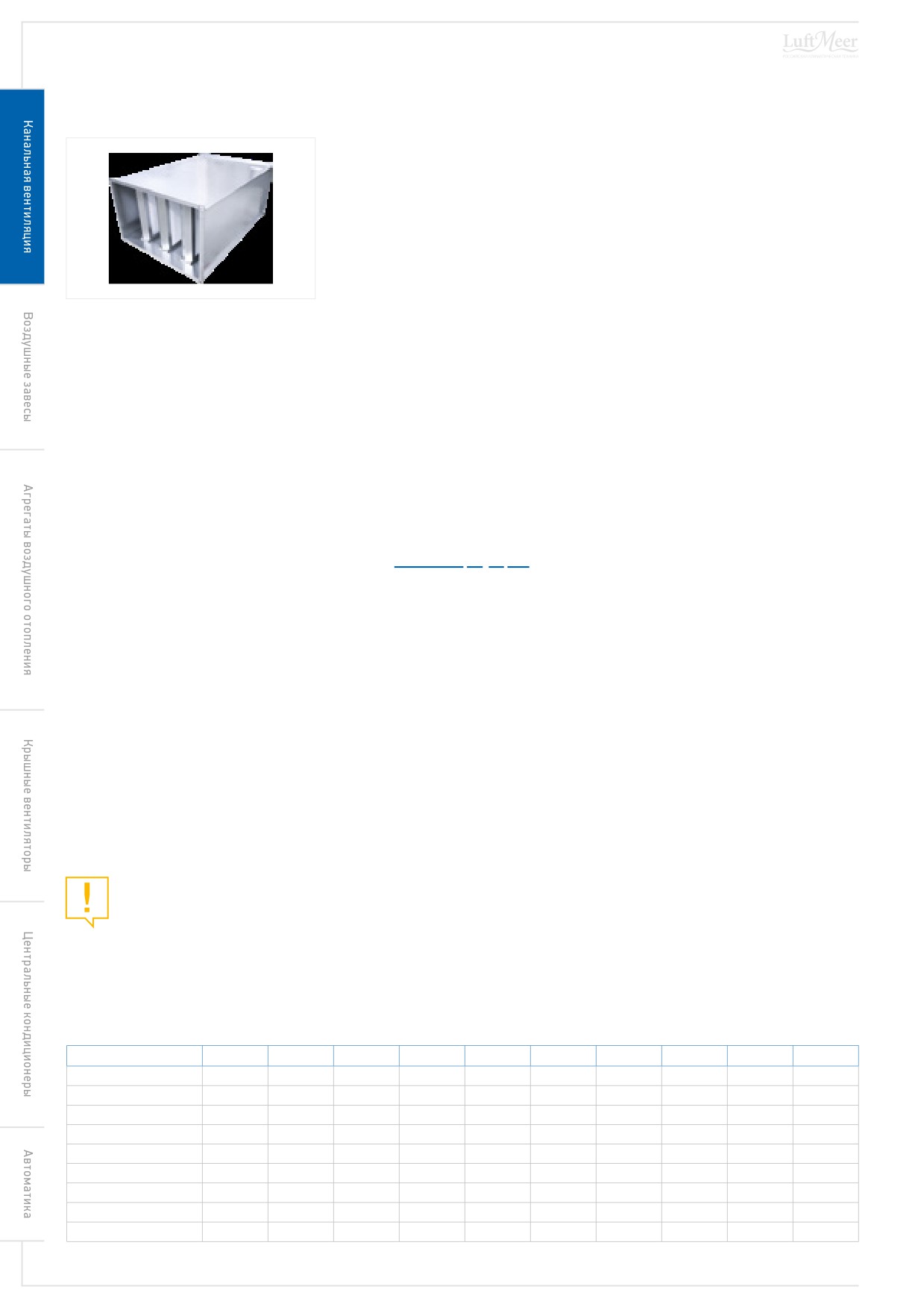

Рис. 8. Шумоглушитель /SP
Конструкция
Корпус шумоглушителя и оболочки пластин выполнены из оцинкованной стали с применением звукопоглощающего него-
рючего материала. Соединение деталей корпуса производится с помощью заклепок. Стандартно длина корпуса шумоглу-
шителя для всех типоразмеров составляет 1150 мм.
Формирование имени
LM DUCT Q 40-20 /SP
1
2
3
1.
Серия оборудования.
2.
Типоразмер.
3.
Шумоглушитель пластинчатый.
Рекомендации по проектированию
Шумоглушители монтируются вне зависимости от пространственной ориентации, сохраняя работоспособность. Как пра-
вило, их располагают между вентиляторами и магистральными воздуховодами. В вытяжных системах механической вен-
тиляции канальные шумоглушители служат для защиты от шума помещений, внутри которых их применяют, а также они
снижают шум, который поступает от вентиляторов наружу.
Внутри зданий шумоглушители устанавливают в прямоугольных воздуховодах. Если необходимо установить их снаружи,
необходима дополнительная защита в виде кожуха, который защищает шумоглушитель от попадания влаги. Для значи-
тельного снижения уровня шума можно использовать несколько шумоглушителей, установленных друг за другом.
Перемещаемый воздух не должен содержать твердых, липких или агрессивных примесей.
Габаритные размеры
Табл. 24. Габаритно-весовые характеристики шумоглушителей /SP
Типоразмер
A, мм
В, мм
С, мм
D, мм
E, мм
F, мм
L, мм
G, мм
Вес, кг
V, м³
40-20 /SP
400
200
420
220
440
240
1150
10
14
0.12
50-25 /SP
500
250
520
270
540
290
1150
10
16
0.18
50-30 /SP
500
300
520
320
540
340
1150
10
21
0.21
60-30 /SP
600
300
620
320
640
340
1150
10
25
0.25
60-35 /SP
600
350
620
370
640
390
1150
10
27
0.29
70-40 /SP
700
400
720
420
740
440
1150
10
30
0.37
80-50 /SP
800
500
820
520
840
540
1150
10
33
0.52
90-50 /SP
900
500
930
530
960
560
1150
10
35
0.62
100-50 /SP
1000
500
1030
530
1060
560
1150
10
40
0.68
Любое использование материалов
48
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
SP. Шумоглушители

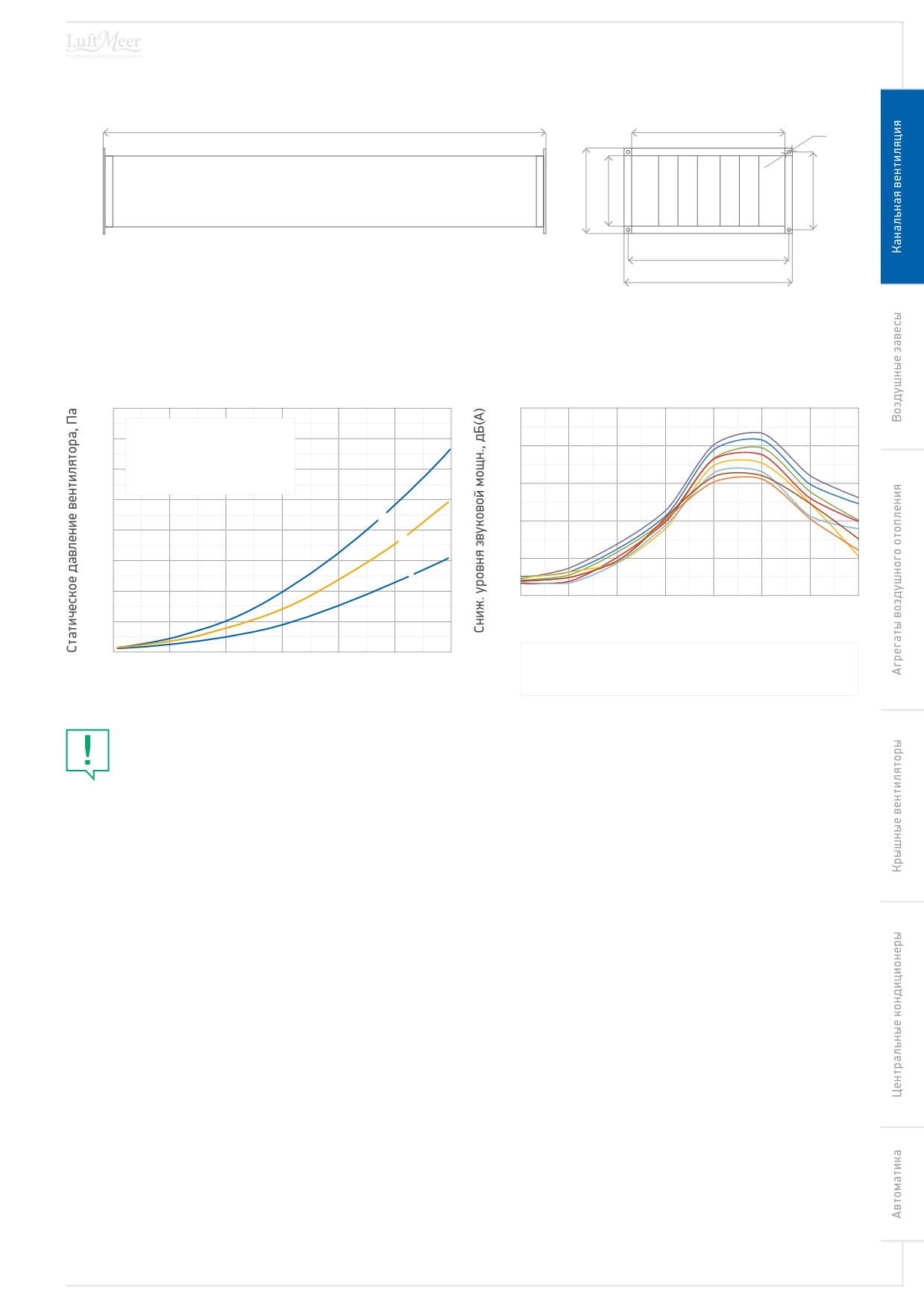

Схема 24. Габаритные размеры шумоглушителей /SP
L
A
G
F
B
D
C
E
Аэродинамические и акустические характеристики
Гр. 26.
Аэродинамические характеристики
Гр. 27.
Снижение уровня звуковой мощности
шумоглушителей /SP
шумоглушителей /SP
160
50
1 SP 50-25, 50-30
140
2 SP 70-40, 90-50
40
3 SP 40-20, 60-30, 60-35,
120
80-50, 100-50
30
100
3
20
80
2
60
10
1
40
0
63
125
250
500
1000
2000
4000 8000
20
Октавные полосы, Гц
0
■
40-20
■
60-30
■
80-50
0
1
2
3
4
5
6
■
50-25
■
60-35
■
90-50, 100-50
■
50-30
■
70-40
Скорость потока воздуха, м/с
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха вос-
пользуйтесь Табл. 1 «Скорость воздуха в сечении установок LM DUCT Q» на стр. 20.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
49















содержание      ..      1      2      3      ..
