Швейная машина Brother (Код продукта: 882-T51). Руководство пользователя

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

Установка шпульки

Установка шпульного колпачка

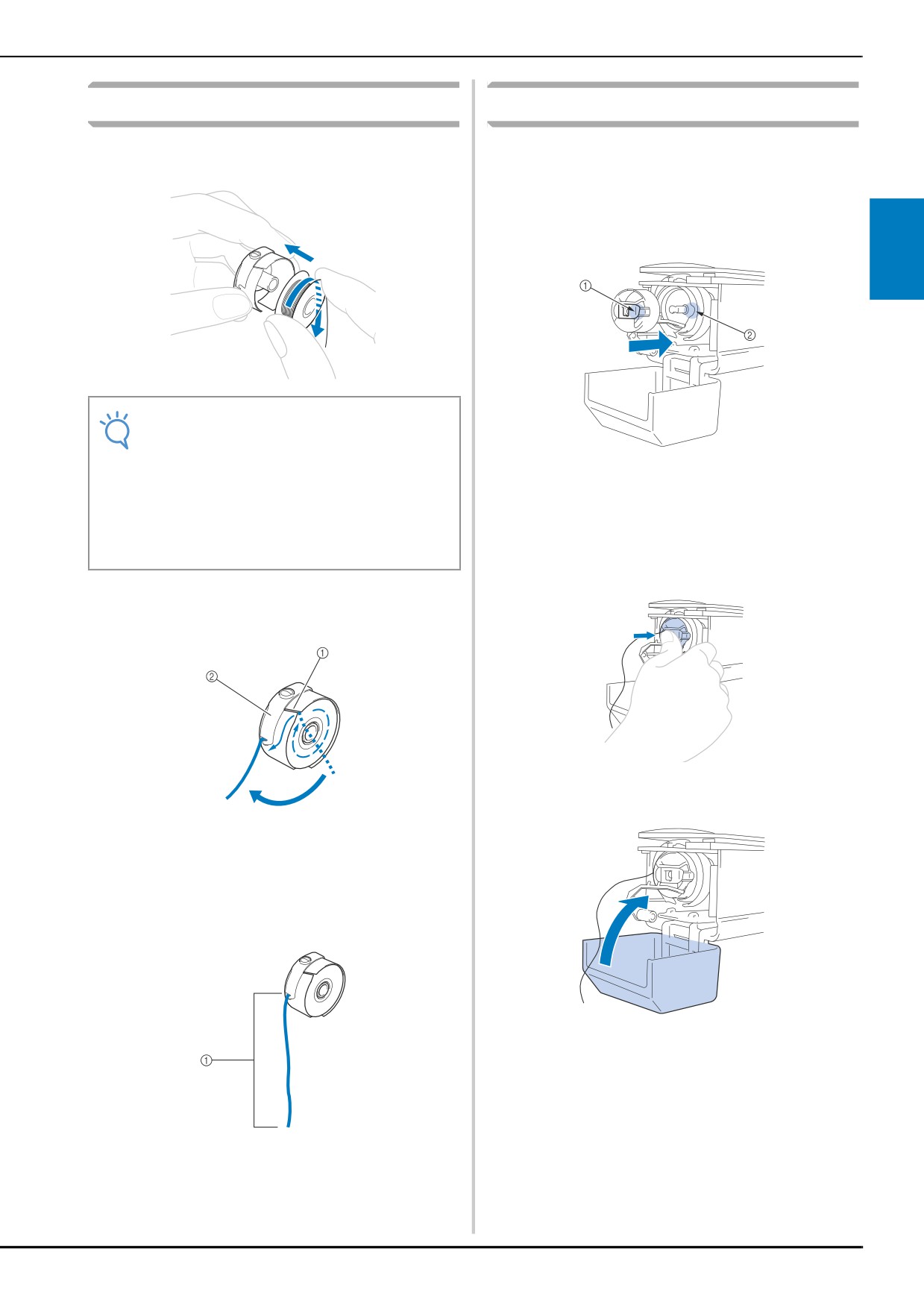

Вставьте шпульку в шпульный колпачок.

Вставьте шпульный колпачок в челночное

устройство.

Вставьте шпульный колпачок, совместив язычок на

шпульном колпачке с пазом на челночном

устройстве, как показано на рисунке.

Примечание

• Убедитесь, что нить сматывается со

шпульки в направлении по часовой

1 Язычок

стрелке, как показано на рисунке. Если

установить шпульку таким образом, что

2 Паз

нить будет сматываться с нее в

противоположном направлении,

Вставьте шпульный колпачок до упора,

вышивание не будет выполняться

так чтобы он зафиксировался со

должным образом.

щелчком.

Пропустите нить через прорезь и под

пружиной регулировки натяжения нити.

Закройте крышку челночного устройства.

1 Прорезь для нити

2 Пружина регулировки натяжения нити

Вытяните нить примерно на 50 мм через

отверстие в пружине регулировки

натяжения нити.

1 Примерно 50 мм.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

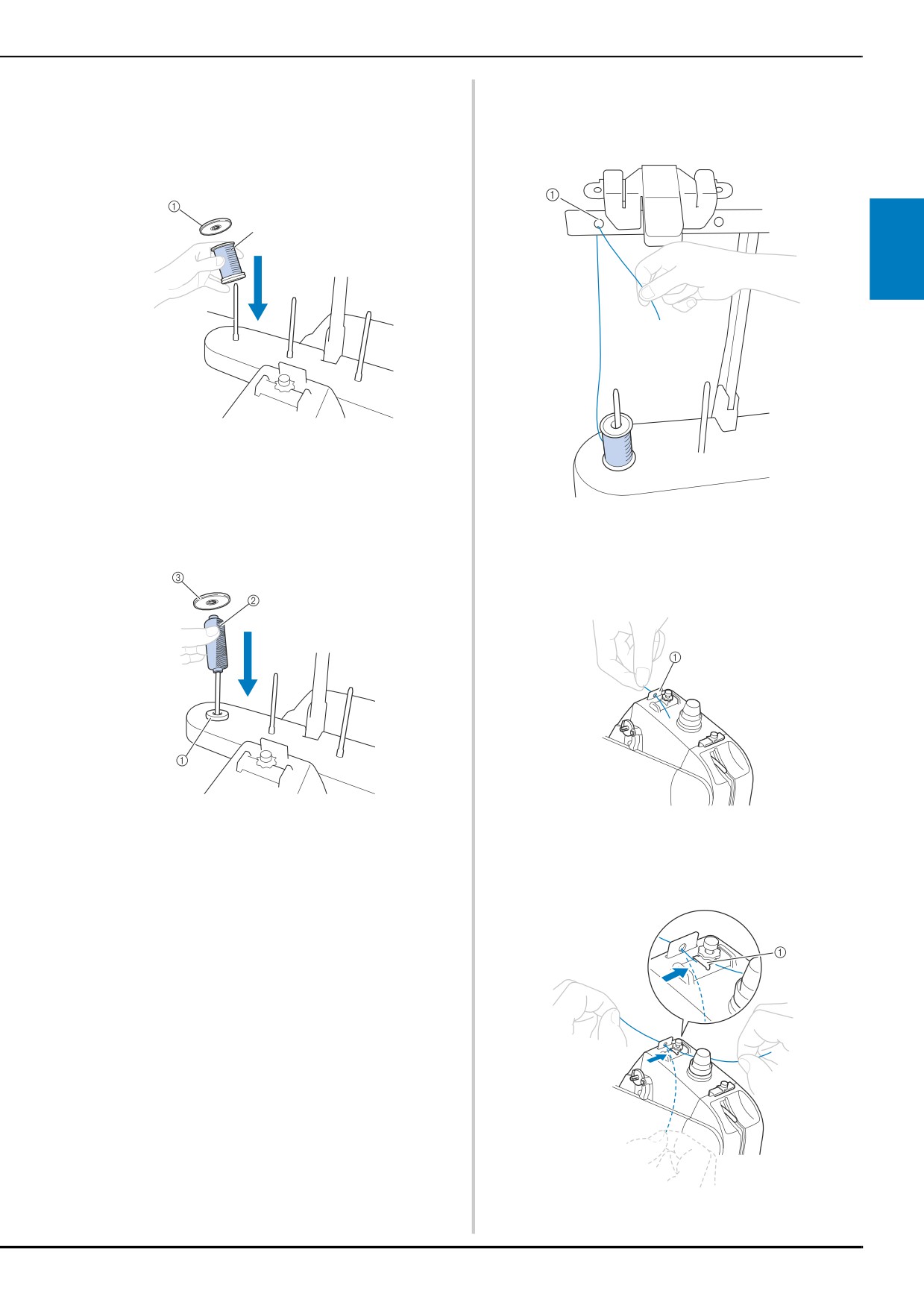

Установите катушку с нитью на первый

Намотка шпульки

или второй стержень с левой стороны.

Плотно насадите колпачок катушки на

стержень, чтобы зафиксировать катушку

Примечание

с нитью.

• При намотке шпульки на машине

используйте металлическую шпульку,

входящую в комплект поставки.

• Цифры в кружках на узле

нитенаправителя указывают траекторию

нити при намотке шпульки.

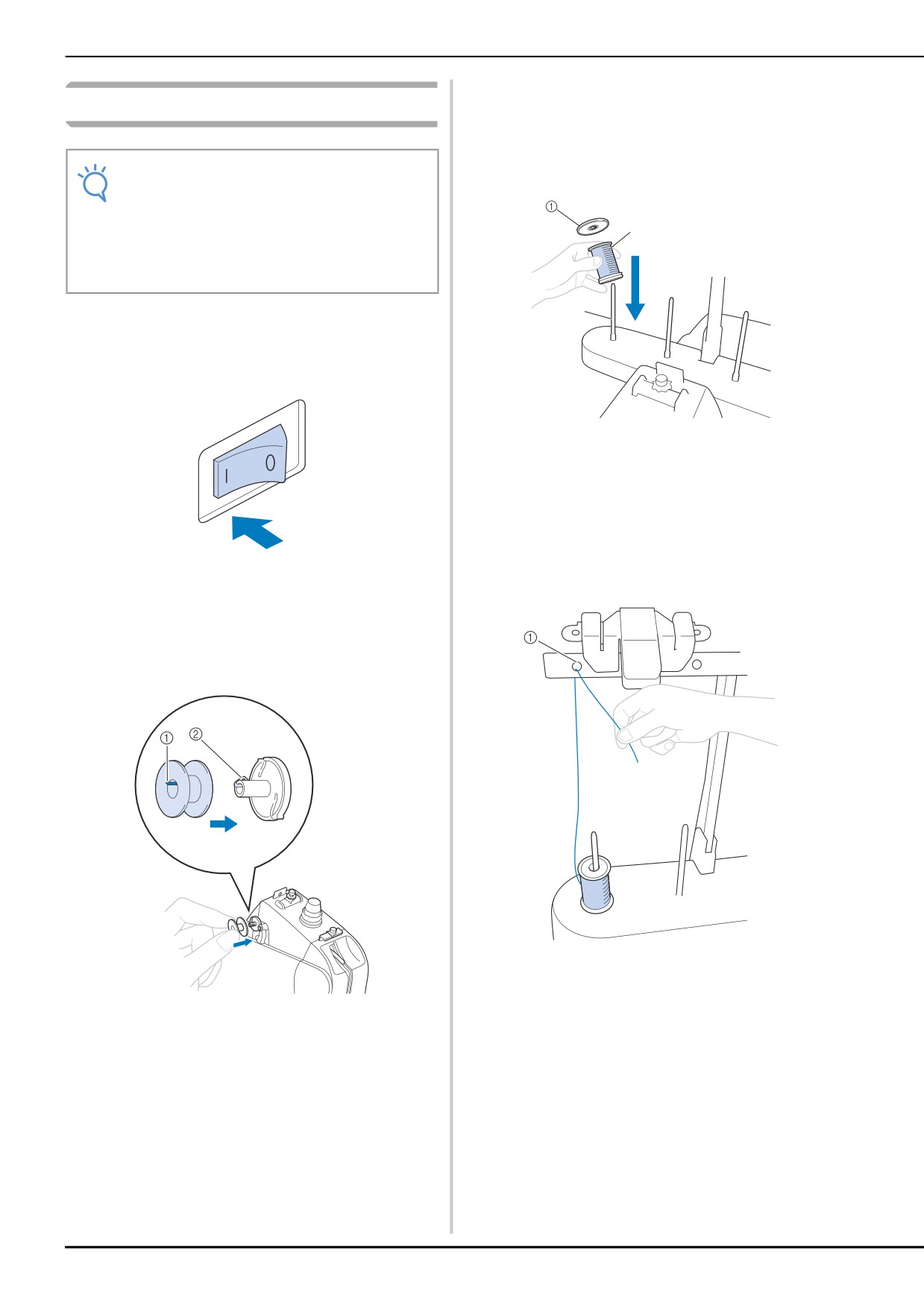

Приготовьте металлическую шпульку и

катушку с нитью для намотки шпульки.

Включите питание.

1 Колпачок катушки

2 Катушка с нитью

3 Стержень для установки катушки

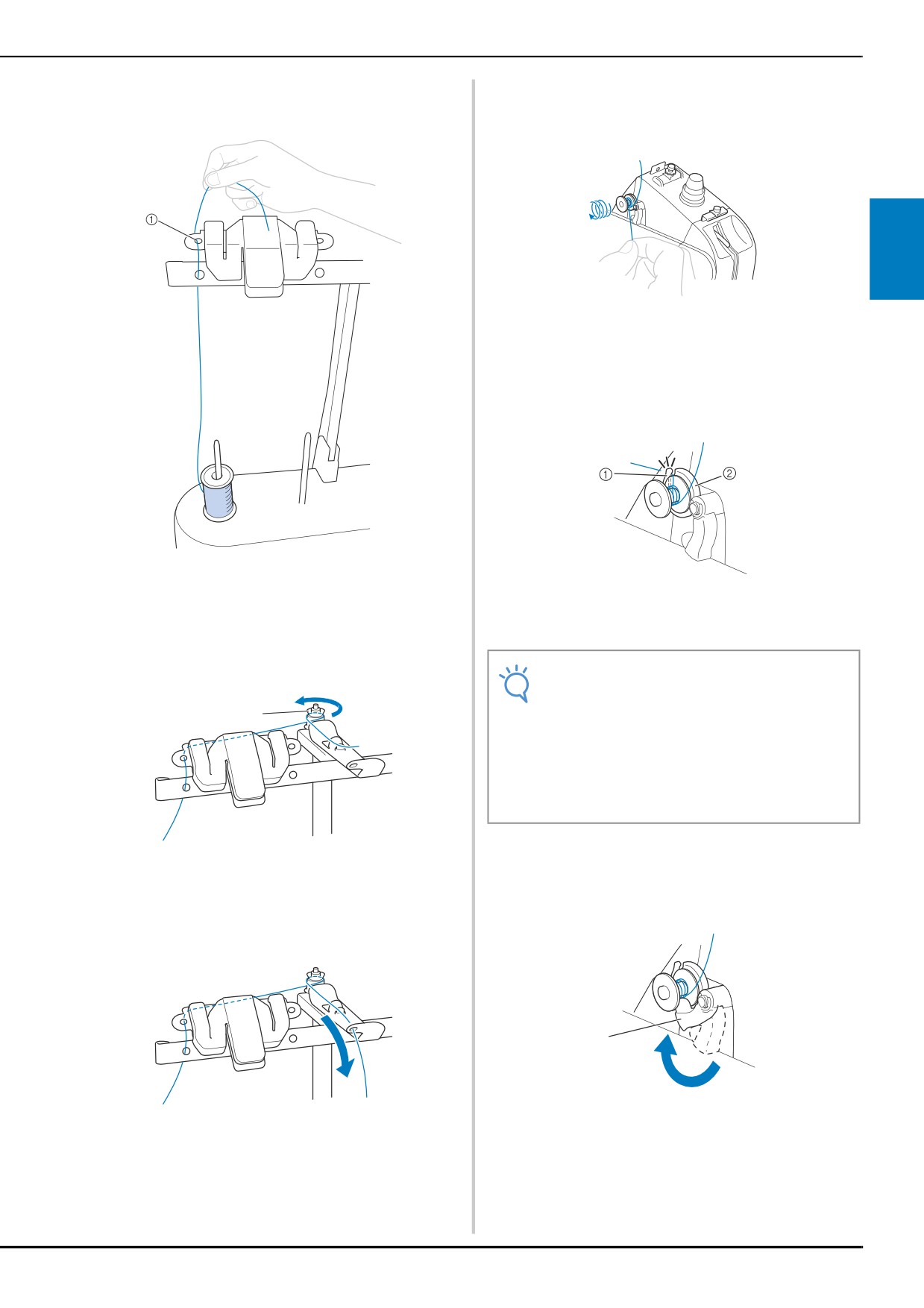

Проведите нить через отверстие

нитенаправителя, расположенного

непосредственно над катушкой, в

направлении к себе.

Поверните шпульку таким образом,

чтобы паз на ней находился точно

напротив пружины на валу устройства

намотки шпулек, и наденьте шпульку на

вал.

1 Отверстие нитенаправителя, расположенного

над катушкой

1 Паз на шпульке

2 Пружина на валу

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

Проденьте нить через отверстие

Намотайте на шпульку по часовой

нитенаправителя в направлении от себя.

стрелке 4 или 5 витков нити, как показано

на рисунке.

Проведите конец нити через

направляющую прорезь в седле

устройства намотки шпульки и потяните

нить. Нить будет обрезана

приспособлением для обрезки.

1 Отверстие нитенаправителя

1 Направляющая прорезь (с встроенным

Проведите нить вокруг натяжного диска,

устройством обрезки)

как показано на рисунке. Следите за тем,

2 Седло устройства намотки шпульки

чтобы нить была правильно заправлена в

регулятор натяжения.

Примечание

• Строго следуйте описанной процедуре.

Если не обрезать нить с помощью

приспособления для обрезки и

выполнять намотку шпульки, когда нить

натянута слишком слабо, это может

вызвать запутывание нити вокруг

шпульки и привести к поломке иглы при

вышивании.

Сместите выключатель намотки шпульки

1 Натяжной диск

влево до щелчка.

Вставьте нить в отверстие

→ На экране ЖК-дисплея отображается окно

намотки шпульки.

нитенаправителя в направлении к себе,

как показано на рисунке.

1 Выключатель намотки шпульки

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Нажмите кнопку

Обрежьте нить с помощью устройства

обрезки нити и снимите шпульку.

→ Начинается намотка шпульки. По завершении намотки

шпулька останавливается. Выключатель намотки шпульки

автоматически возвращается в исходное положение.

1 Устройство обрезки нити

Примечание

•

изменяется на

во время

Примечание

• При снятии шпульки не тяните на себя

намотки шпульки. Нажмите

, чтобы

седло устройства намотки шпулек. В

завершить намотку до того, как шпулька

этом случае крепление седла устройства

будет полностью намотана.

намотки шпулек может быть ослаблено,

• Во время намотки шпульки оставайтесь

или седло вообще может быть снято, что

рядом с машиной, чтобы проследить за

может привести к повреждению машины.

правильностью намотки нижней нити. Если

намотка нижней нити происходит

неправильно, немедленно нажмите кнопку

, чтобы остановить намотку шпульки.

ОСТОРОЖНО!

•

Проверьте правильность

намотки шпульки - если

Напоминание

нить намотана на

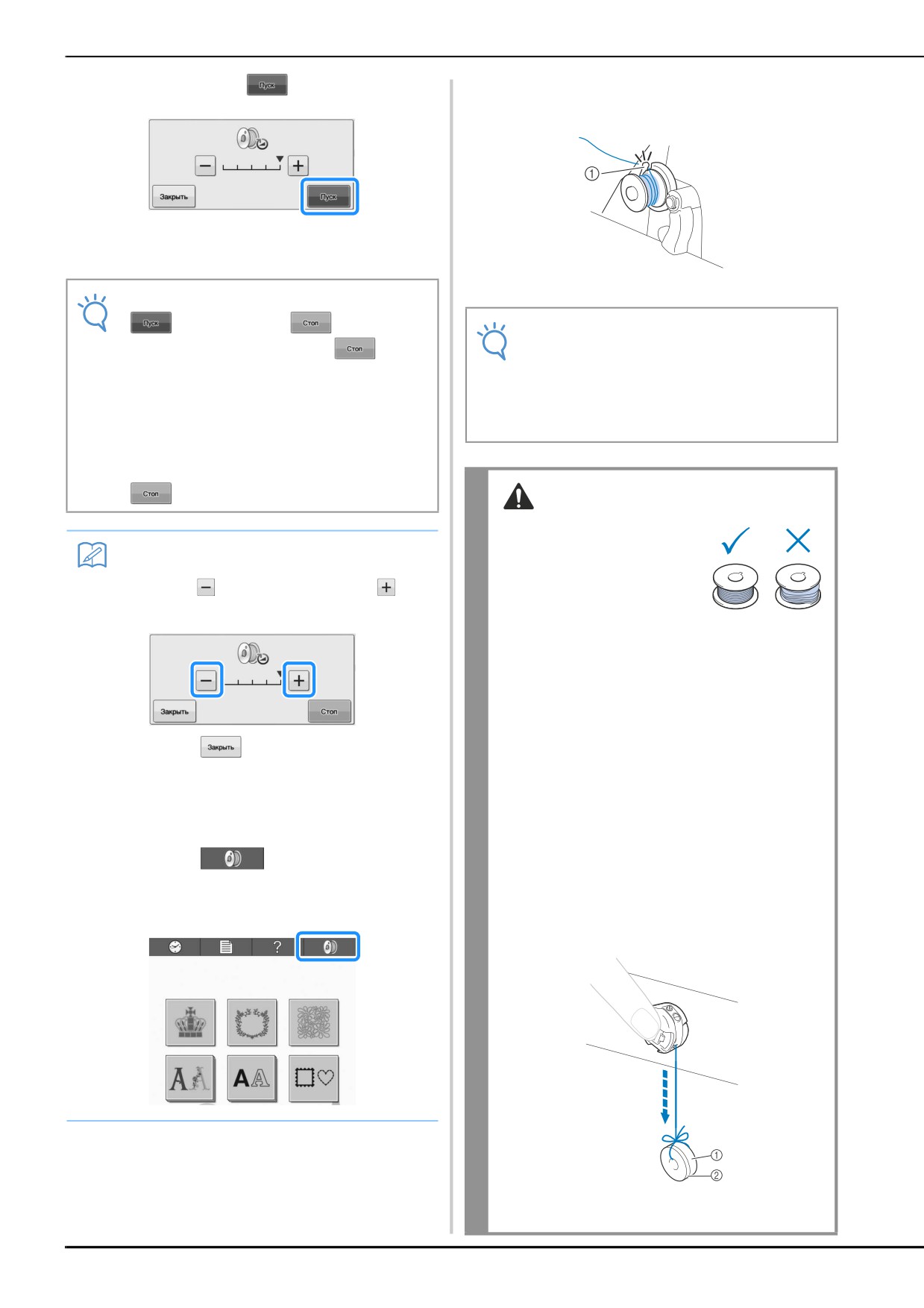

• Для изменения скорости намотки

шпульку неплотно, то

нажмите

(для замедления) или

(для

возможна поломка иглы

ускорения) в окне намотки шпульки.

или неправильное

натяжение нити.

•

При каждой замене шпульки проверяйте чистоту

шпульного колпачка. Вокруг отверстия в пружине

регулировки натяжения нити на шпульном колпачке

постоянно накапливается воск и пыль с нити, что

приводит в нарушению настройки натяжения нити.

Подробную информацию см. в разделе “Очистка

• Нажмите

, чтобы свернуть окно

шпульного колпачка” на стр. 166.

намотки шпульки. Тогда во время

•

После каждой замены шпульки проверяйте

намотки шпульки можно выполнять

натяжение нижней нити.

другие операции, такие как выбор

строчки или регулировка натяжения

•

В зависимости от типа нижней нити ее

нити.

натяжение может варьироваться.

Обязательно проверьте натяжение нижней

• Нажмите

(в правом верхнем

нити и при необходимости отрегулируйте его.

углу экрана ЖК-дисплея), чтобы

В случае металлических шпулек используйте

повторно отобразить окно намотки

как большие (L), так и маленькие (S) грузики.

шпульки.

Подробные инструкции по регулировке

натяжения нижней нити см. на стр. 91.

1 Грузик (L) (номер по каталогу: XC5974-151)

2 Грузик (S) (номер по каталогу: XC6631-051)

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

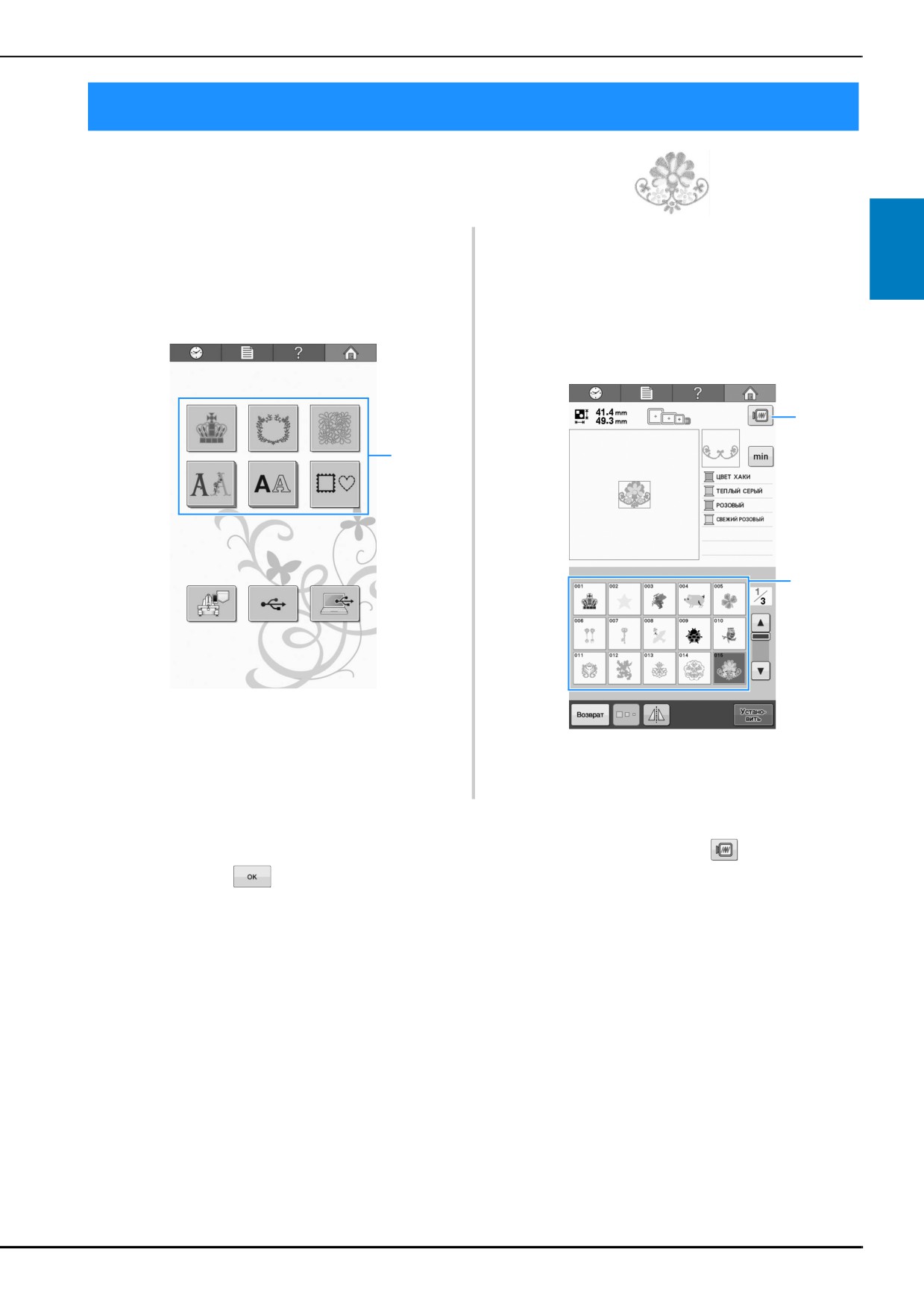

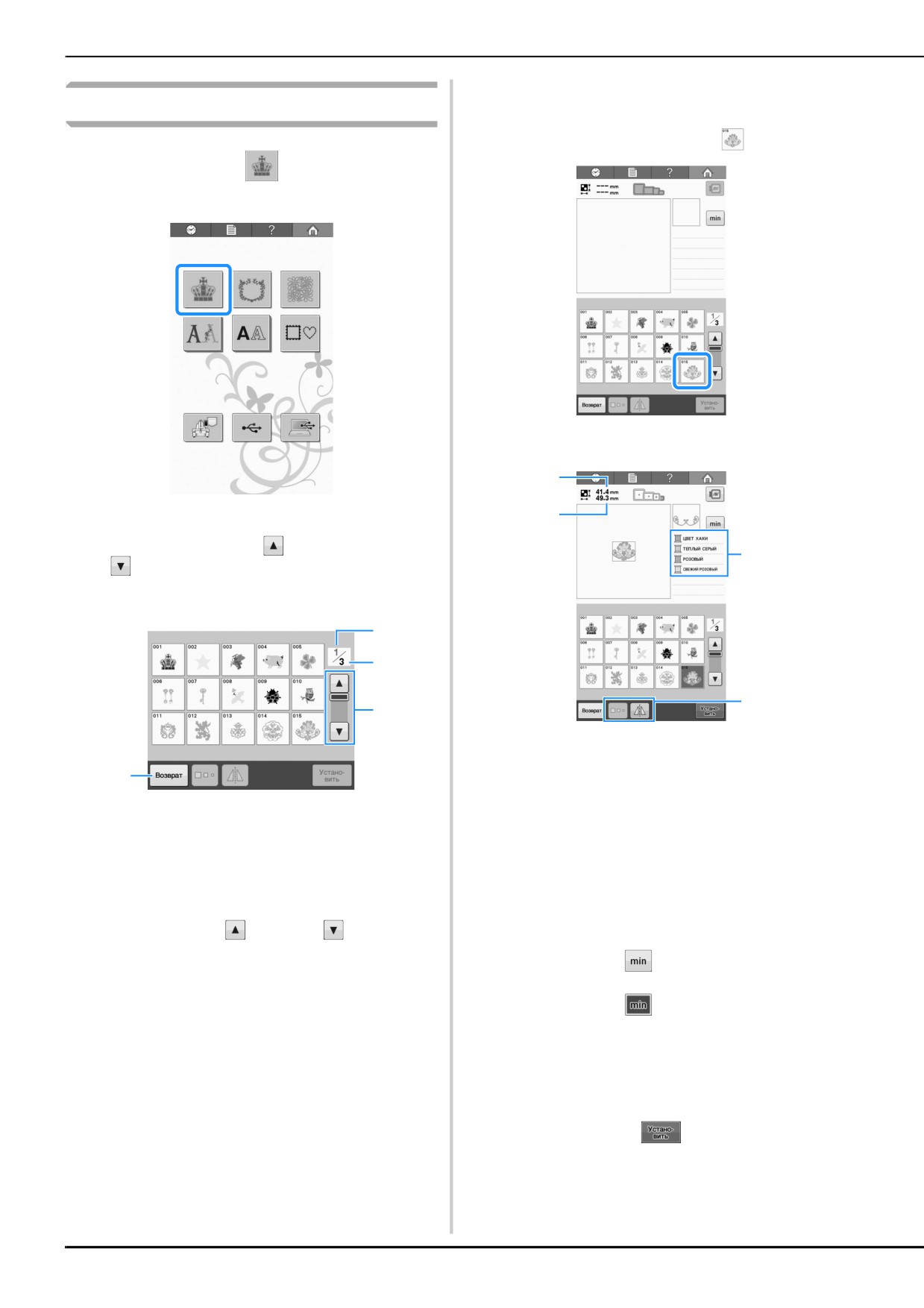

3. Выбор рисунка вышивки

В качестве примера будет выбран рисунок, изображенный справа.

На экране выбора типа рисунка выберите

На экране списка рисунков найдите требуемый

категорию (тип) рисунка.

рисунок и нажмите соответствующую ему

Экран выбора типа рисунка (подробное

кнопку.

описание кнопок и другой информации,

Экран списка рисунков (подробное описание

отображающейся на экране, см. на стр. 61).

кнопок и другой информации,

отображающейся на экране см. на стр. 62.)

1 Кнопки выбора типа рисунка

1 Предварительный просмотр изображения.

2 Кнопки выбора рисунка

■ Предварительный просмотр изображения с экрана списка рисунков

Для предварительного просмотра изображения перед его выбором нажмите кнопку

Нажмите кнопку

для возврата к экрану списка рисунков.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Нажмите кнопку, соответствующую

Выбор рисунка вышивания

требуемому рисунку.

В этом примере нажмите кнопку

Нажмите кнопку

для выбора

рисунков вышивания.

→ Выбранный рисунок появляется в области

отображения рисунков.

→ Появляется экран со списком рисунков.

Нажимайте кнопку

(Назад) или

(Далее), пока не отобразится нужная

страница.

• После выбора рисунка отображаются следующие

данные:

1 Длина рисунка вышивки (размер по вертикали)

2 Ширина рисунка вышивки (размер по

горизонтали)

• Чтобы выбрать группу рисунков, отличную от

3 Информация о нити (цвет/время вышивания) и

выбранных рисунков вышивания, нажмите

кнопки, обозначенные номером 4, которые

1 Кнопку возврата

можно использовать для изменения размера

Появляется экран выбора типа рисунка.

рисунка или получения его зеркального

2 Номер текущей страницы

отображения. Функции, которые могут

3 Общее количество страниц

использоваться, могут различаться в зависимости

4 Кнопка прокрутки

от выбранного типа рисунка. (См. раздел

Нажмите кнопку

(назад) или

(вперед) для

“Изменение размеров рисунка” на стр. 122.)

перемещения на одну страницу или коснитесь в

• Нажмите кнопку

для отображения времени

любом месте полосы прокрутки, чтобы

переместиться вперед для просмотра других

вышивания для каждого цвета нити.

страниц.

Нажмите кнопку

, чтобы вернуться на экран

цветов нитей.

• Если рисунок выбран ошибочно или требуется

выбрать другой рисунок, нажмите кнопку,

соответствующую требуемому рисунку.

Для перехода к следующему экрану

нажмите кнопку

Этим подтверждается выбор рисунка.

→ Появляется экран редактирования рисунков.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

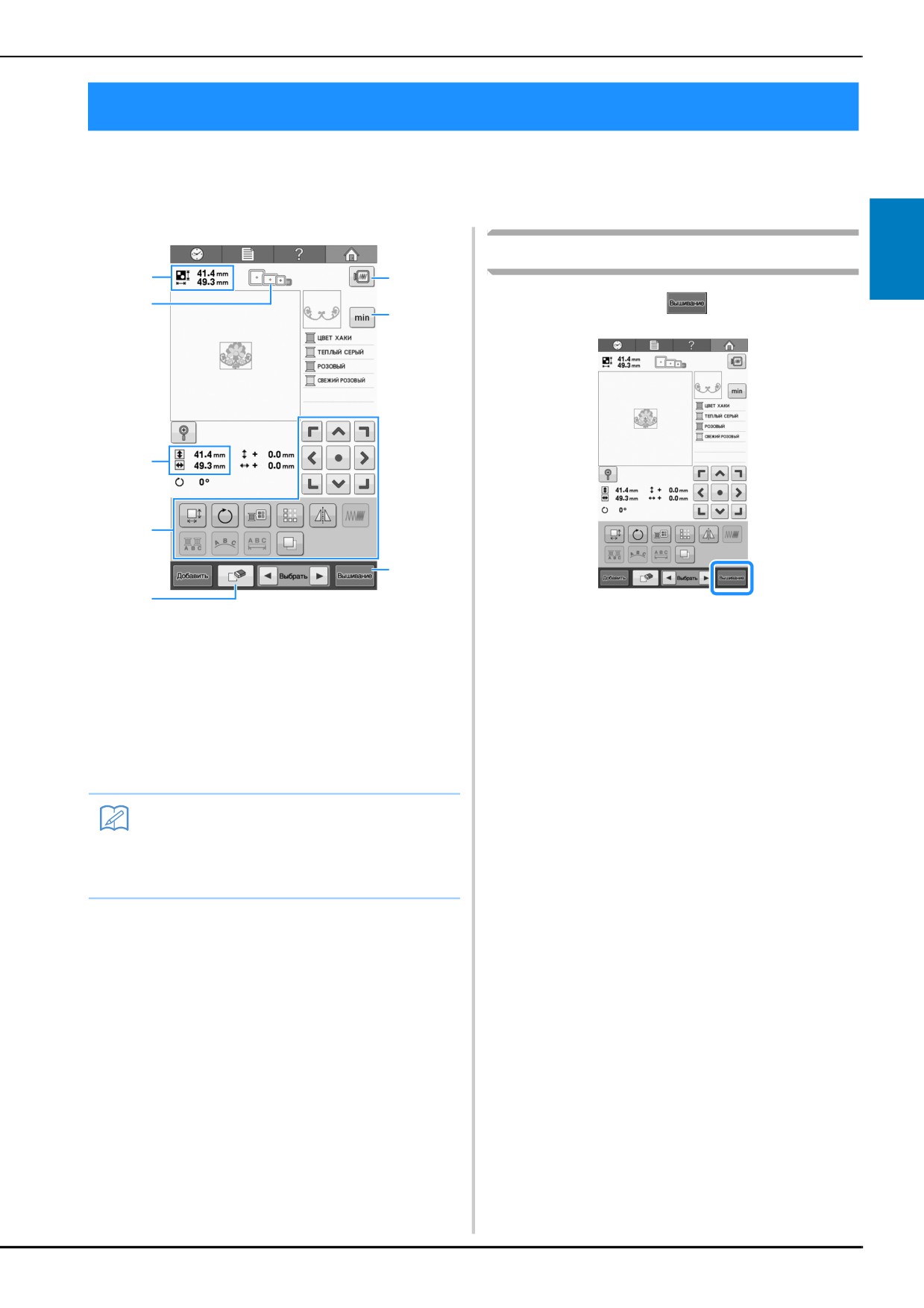

4. Редактирование рисунка вышивания

На этом экране можно редактировать выбранный рисунок.

Экран редактирования рисунков (подробное описание кнопок и другой информации,

отображающейся на экране, см. на стр. 63).

Переход к экрану вышивки

Нажмите кнопку

→ Отображается экран вышивки.

1 Показывает размер рисунка вышивки, в текущий

момент представленного в области отображения

рисунков. Верхнее значение указывает высоту, а

нижнее - ширину. Если рисунок вышивки состоит из

нескольких скомбинированных рисунков,

указывается размер всего рисунка в целом,

включающего в себя все составляющие его рисунки.

2 Показывает размеры пялец, которые могут

использоваться для вышивания рисунка,

выделенного в данный момент.

Напоминание

• Если не установлен держатель пялец, в

области вышивания не будет

отображаться правильный размер пялец.

(См. раздел “Установка пялец” на стр. 44.)

3 Показывает размер выбранного в текущий

момент рисунка вышивания.

Верхнее значение указывает высоту, а нижнее

- ширину.

4 Эти кнопки служат для редактирования рисунка.

5 Нажмите эту кнопку для удаления рисунка,

например, если этот рисунок был выбран

ошибочно. Выбранный рисунок исчезает, и

появляется экран выбора типа рисунка.

6 Предварительный просмотр изображения.

7 Нажмите для переключения между информацией о

цвете нитей и информацией о времени вышивания.

8 Переход к следующему экрану.

В приведенном примере мы не будем

редактировать рисунок. Перейдите к следующему

экрану, не выполняя операций редактирования.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

5. Задание настроек процедуры вышивания

На этом экране можно редактировать весь рисунок в целом и задавать настройки процедуры

вышивания. Кроме того, можно проверить позицию вышивания и сохранить рисунок для

последующего использования.

Экран вышивки (подробное описание кнопок и другой информации, отображающейся на экране,

см. на стр. 65).

Маркер позиции вышивания

На точку опускания иглы указывает

светодиодный указатель на экране вышивки.

Включить и отключить светодиодный указатель

можно на экране настроек. (См. раздел

“Настройка светодиодного указателя” на

стр. 149)

1 На экране настроек процедуры вышивания

линия пялец в области отображения рисунков

указывает размер установленных пялец.

2 Эти кнопки служат для редактирования

рисунка.

3 Эти кнопки служат для определения

процедуры вышивания рисунка.

4 Предварительный просмотр изображения.

5 Нажмите для переключения между

информацией о цвете нитей и о времени

вышивания.

Точка опускания иглы

6 Служит для проверки области вышивания.

→ Светодиодный указатель отключается после

7 Кнопки и позволяют изменять скорость

начала вышивания.

вышивания.

8 Нажмите эту кнопку для сохранения рисунка в

памяти.

9 Возврат к экрану редактирования рисунков.

В приведенном примере мы не будем задавать

никаких настроек процедуры вышивания.

Продолжите выполнение процедуры со

следующей операции.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

6. Предварительный просмотр изображения

Предусмотрена возможность просмотра изображения законченного рисунка внутри пялец.

Нажмите кнопку или

, чтобы

Предварительный просмотр

выбрать тип держателя пялец, а затем

выберите держатель, который следует

изображения

использовать. Нажмите кнопку

для

отображения одного рисунка на весь

Выведите на дисплей изображение для

экран (без пялец).

предварительного просмотра для того, чтобы

проверить, будет ли вышиваться рисунок так,

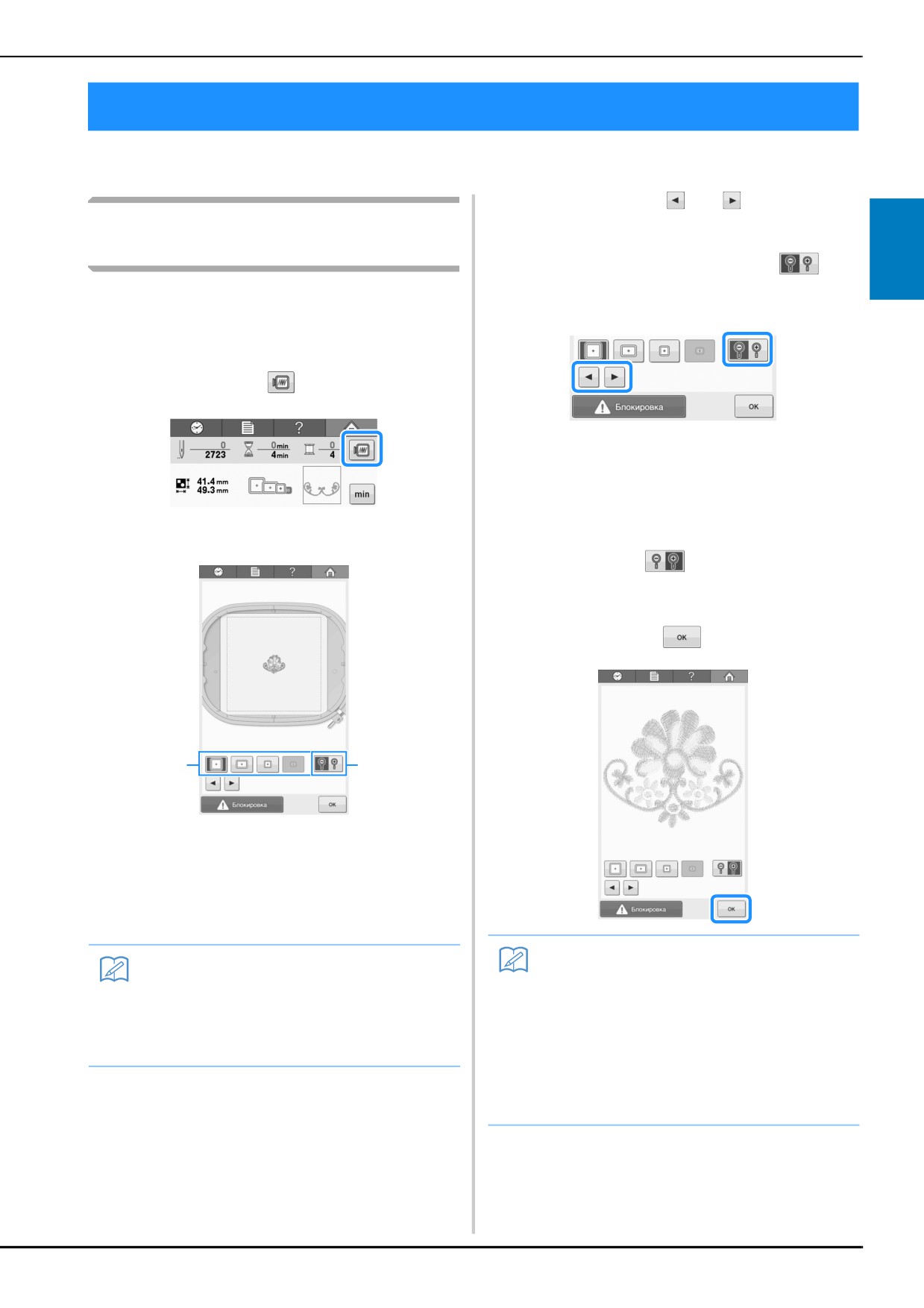

как это требуется.

Нажмите кнопку

• Определив тип держателя пялец и размер пялец,

которые наилучшим образом подходят к вышивке,

выберите экранные указатели на экране настроек,

чтобы обеспечить оптимальное редактирование

вышивки (см. разделы “Типы и применения пялец”

на стр. 74 и “Изменение экранных указателей” на

→ На дисплее появляется изображение для

стр. 144).

предварительного просмотра.

• Нажмите кнопку

еще раз, чтобы отобразить

рисунок с пяльцами.

Для возврата к предыдущему экрану

нажмите кнопку

1 Эти кнопки используются для отображения

рисунка в пяльцах различных размеров.

Можно выбрать пяльцы, которые

отображаются белым цветом на серых

кнопках.

2 При нажатии на эту кнопку появляется

увеличенное изображение рисунка.

Напоминание

• Когда на экране вышивания

• Изображение предварительного

отображается изображение

просмотра в альбомной ориентации

предварительного просмотра,

нельзя повернуть в книжную

вышивание может выполняться. Если

ориентацию, даже если есть свободное

изображение предварительного

место вверху и внизу.

просмотра отображается в любом

другом экране, кроме экрана

вышивания, вышивание выполняться не

может.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

7. Закрепление ткани в пяльцах

После выбора рисунка для вышивания проверьте, какие пяльцы могут использоваться для

выполнения этой вышивки. Выберите соответствующие пяльцы и закрепите в них ткань и

стабилизирующий материал.

(См. разделы “Прикрепление стабилизирующего материала (подложки) с помощью утюга к ткани

(с изнаночной стороны)” на стр. 76 и “Закрепление ткани в пяльцах” на стр. 77.) Меры

предосторожности при обращении с тканями см. на стр. 26.

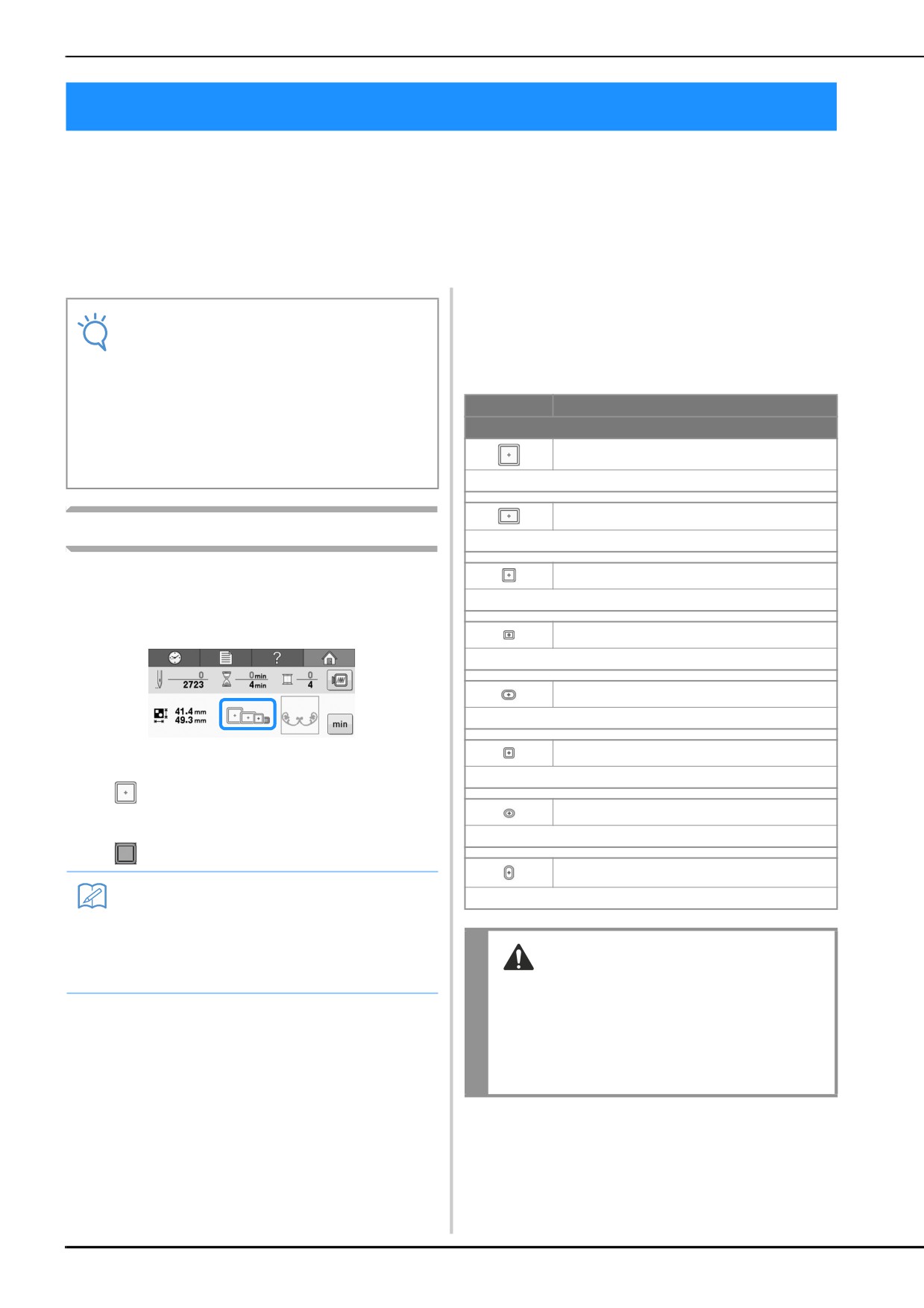

■ Типы пялец

Примечание

К данной машине прилагаются пяльцы различных

• Если ткань не натянута должным

размеров. Подробную информацию об

образом, рисунок может получиться

использовании пялец каждого типа см. в разделе

искаженным или на ткани могут

“Правильное использование пялец” на стр. 74.

образоваться сборки. В соответствии с

описанной ниже процедурой туго

Значок

Наименование

натяните ткань на пяльцы таким

Площадь вышивания :

образом, чтобы ткань не провисала. При

закреплении ткани в пяльцы работайте

Сверхбольшие пяльцы

на горизонтальной ровной поверхности.

200 мм (В) × 200 мм (Ш)

Большие пяльцы (дополнительные)

Закрепление ткани в пяльцах

130 мм (В) × 180 мм (Ш)

Средние пяльцы

Выберите пяльцы.

100 мм (В) × 100 мм (Ш)

Из отображаемых на экране пялец разных

размеров выберите требуемые.

Малые пяльцы (дополнительные)

40 мм (В) × 60 мм (Ш)

Компактные пяльцы (70)

41 мм (В) × 70 мм (Ш)

Пяльцы, которые можно использовать для

Компактные пяльцы (50)

вышивания, отображаются более светлым тоном

50 мм (В) × 50 мм (Ш)

(

Пяльцы, которые нельзя использовать для

Компактные пяльцы (44)

вышивания, отображаются более темным тоном

38 мм (В) × 44 мм (Ш)

(

Компактные пяльцы (книжная ориентация)

Напоминание

33 мм (В) × 75 мм (Ш)

• Если не установлен держатель пялец, в

области вышивания не будет

отображаться правильный размер пялец.

(См. раздел “Установка пялец” на

ОСТОРОЖНО!

стр. 44.)

•

Если используются какие-либо другие

пяльцы, кроме шести пялец, входящих в

комплект поставки, они могут ударить по

прижимной лапке и привести к

повреждению машины или травме

пользователя.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

Туго завинтите винт и проверьте,

Примечание

достаточно ли хорошо натянута ткань.

• Индикатор пялец показывает пяльцы

• После закрепления ткани слегка постучите по ней,

всех размеров, в которых может

при этом она должна издавать звук,

вышиваться рисунок. Используйте

напоминающий звук ударов по барабану.

пяльцы наиболее подходящего размера.

Если использовать пяльцы слишком

большого размера, рисунок может

получиться искаженным или на ткани

могут образоваться сборки. (См. раздел

“Правильное использование пялец” на

стр. 74.)

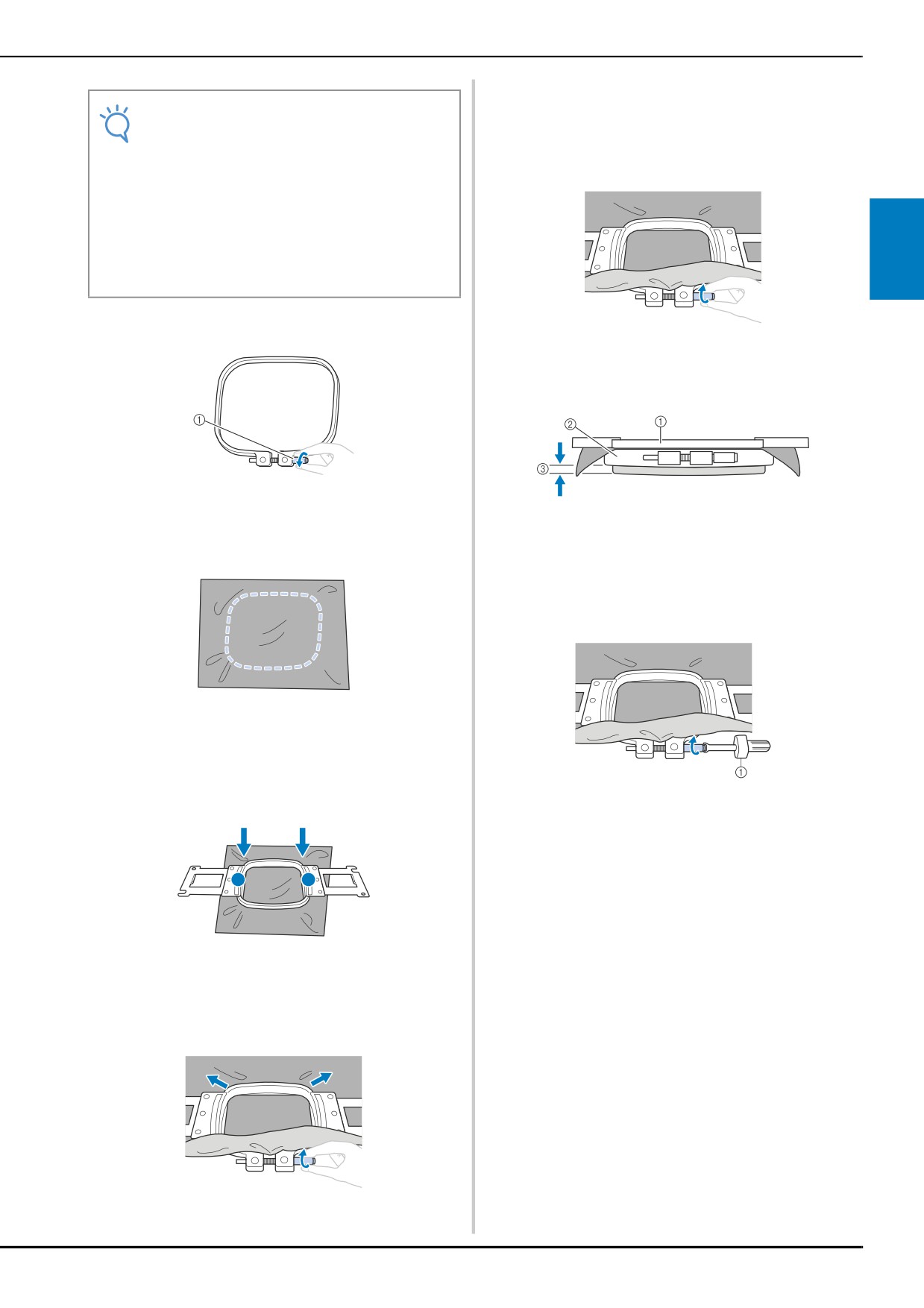

Ослабьте винт на внешнем ободе пялец.

• Плотно сожмите внутренний и внешний обода

пялец в таком положении, чтобы нижняя часть

внутреннего обода была несколько ниже нижней

части внешнего обода.

1 Винт

1 Внутренний обод

Положите ткань лицевой стороной вверх

2 Внешний обод

на внешний обод пялец.

3 Нижняя часть внутреннего обода

• Туго затяните винт, используя входящую в

комплект машины большую отвертку.

• У внешнего обода пялец нет различий между

передней и задней сторонами. Любая из сторон

может использоваться в качестве передней.

Вдавите внутренний обод пялец во

внешний обод.

1 Отвертка (большая)

Степень натяжения ткани и необходимость

применения стабилизирующего материала

зависит от типа ткани, на которой должна

выполняться вышивка. Попробуйте разные

способы для достижения наилучших

результатов вышивания. (См. раздел “Способы

закрепления ткани в пяльцах” на стр. 162.)

• После закрепления ткани в пяльцах на ней не

должно быть никаких складок и морщин.

Слегка завинтите винт и подтяните ткань

за края.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

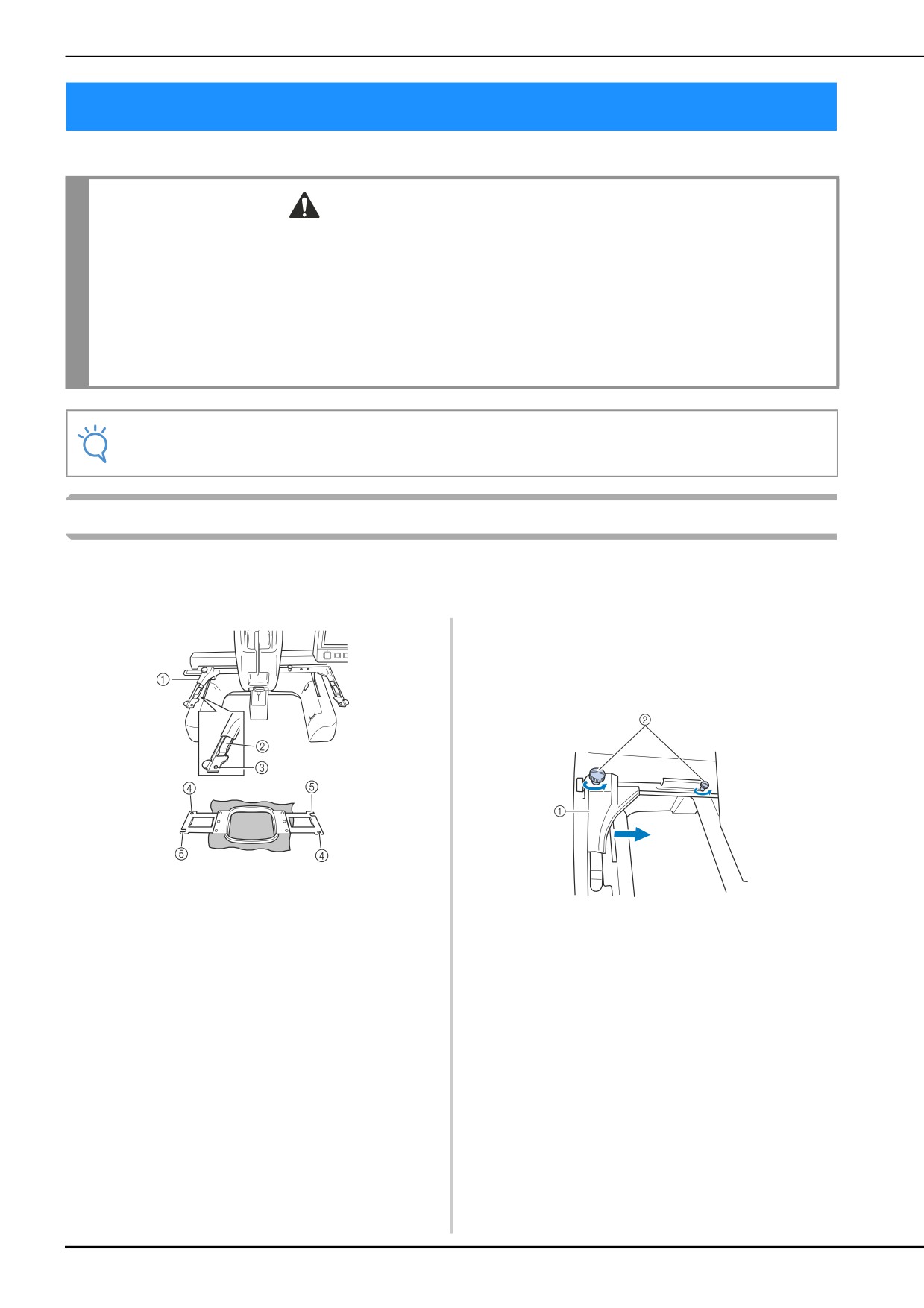

8. Установка пялец на машину

После закрепления ткани в пяльцах установите их на вышивальную машину.

ОСТОРОЖНО!

• В случае неправильной установки пялец они могут ударить по прижимной лапке и привести к

повреждению машины или травме пользователя.

• Перед установкой пялец на машину убедитесь, что кнопка “Пуск/Стоп” светится красным цветом.

Если кнопка “Пуск/Стоп” мигает зеленым цветом, вышивальная машина может прийти в действие.

Если вышивальная машина случайно начнет выполнение операций вышивания, это может привести к

травме.

• При установке пялец на машину следите за тем, чтобы пяльцы не ударили по какой-либо части

вышивальной машины.

Примечание

• Перед установкой пялец проверьте наличие достаточного количества нити на шпульке.

Установка пялец

Установите ширину держателя пялец в соответствии с размером пялец, а затем установите пяльцы

на машину. Ниже в качестве примера описывается процедура установки на машину средних

пялец.

Ослабьте винты с накаткой на держателе

пялец.

Если винты затянуты слишком туго, воспользуйтесь

прилагаемой дискообразной отверткой.

1 Левое крепление держателя пялец

Переместите крепление держателя пялец

влево или вправо в соответствии с размером

1 Левое крепление

пялец.

2 Винты с накаткой

2 Зажим на держателе пялец.

→ Левый держатель пялец можно перемещать.

Вставьте пяльцы в зажимы на держателе

• Винты с накаткой следует лишь ослабить,

пялец.

повернув их максимум на 2 оборота против

3 Установочный штифт

часовой стрелки. Не вывинчивайте винт

4 Отверстия

полностью!

5 Установочные пазы

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

Переместите левый держатель, установив

Держите пяльцы ровно и одновременно

его в таком положении, чтобы винт,

совместите левый и правый элементы

находящийся справа, совпал с меткой,

крепления пялец с зажимами держателя

соответствующей устанавливаемым

пялец.

пяльцам, а затем затяните винты с

накаткой.

Например, совместите винт с меткой 3.

• Внутренний обод пялец должен быть сверху.

Примечание

• Если внешний обод находится сверху

(как показано ниже), пяльцы

1 Метка для сверхбольших пялец

установлены неправильно.

2 Метка для больших пялец

3 Метка для средних пялец

4 Метка для малых пялец

5 Совместите винт с меткой.

Примечание

• Туго затяните два винта с накаткой с

помощью прилагаемой дискообразной

Вставьте пяльцы до упора, так чтобы они

отвертки. Если оба винта не будут

зафиксировались со щелчком.

затянуты должным образом, машина

распознает неправильный размер пялец.

→ Теперь держатель пялец готов для установки на

него пялец.

1 Убедитесь, что штифты на левом и правом

держателях пялец попали в установочные пазы

и отверстия на пяльцах.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

9. Проверка области вышивания

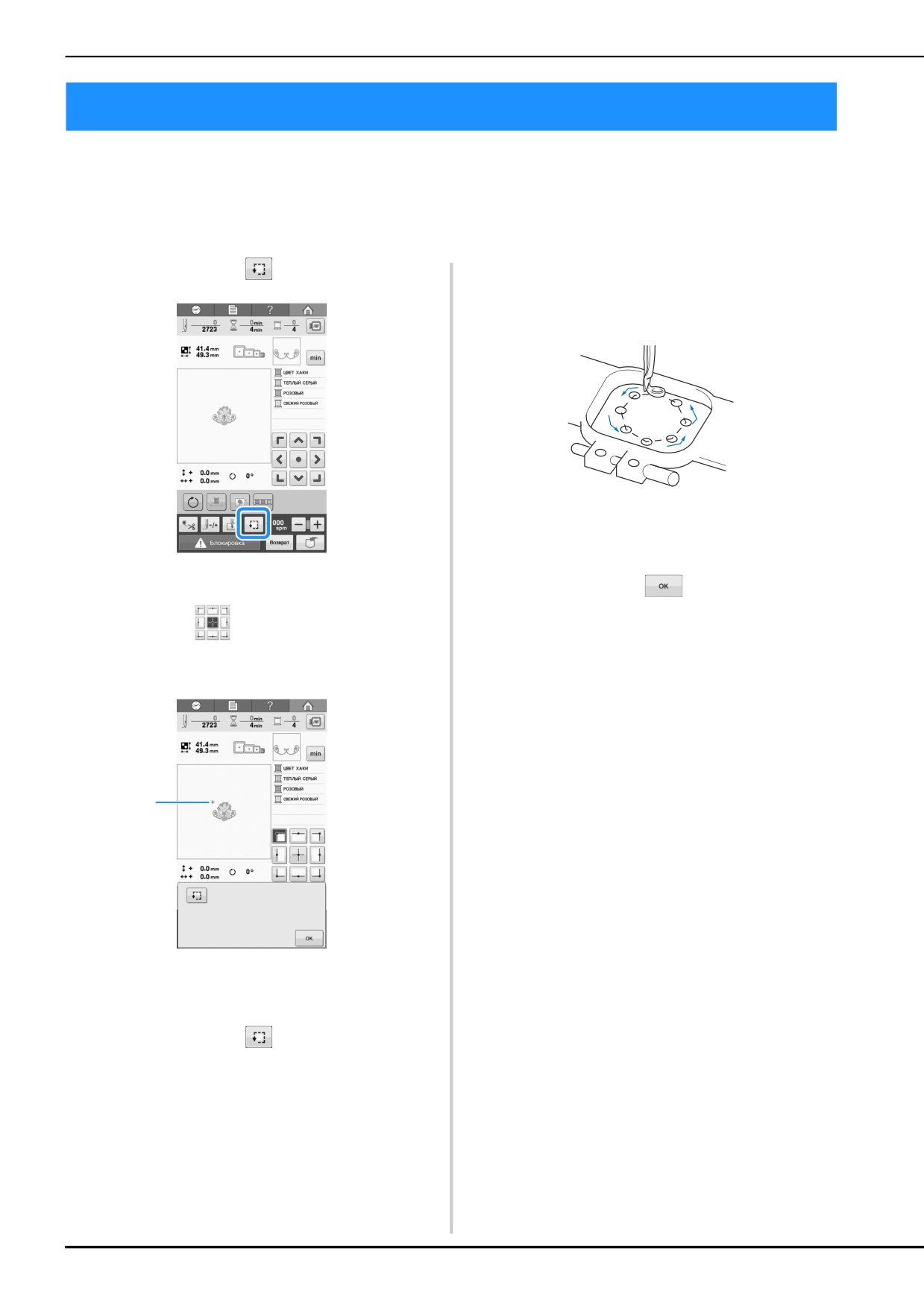

Проверьте область вышивания, чтобы убедиться, что вышивка будет выполняться в требуемом

месте на ткани и не выйдет за пределы установленных границ, а также что пяльцы не будут ударять

по прижимной лапке.

В случае неправильного положения пялец они перемещаются в надлежащее положение, а затем

указывается позиция вышивания.

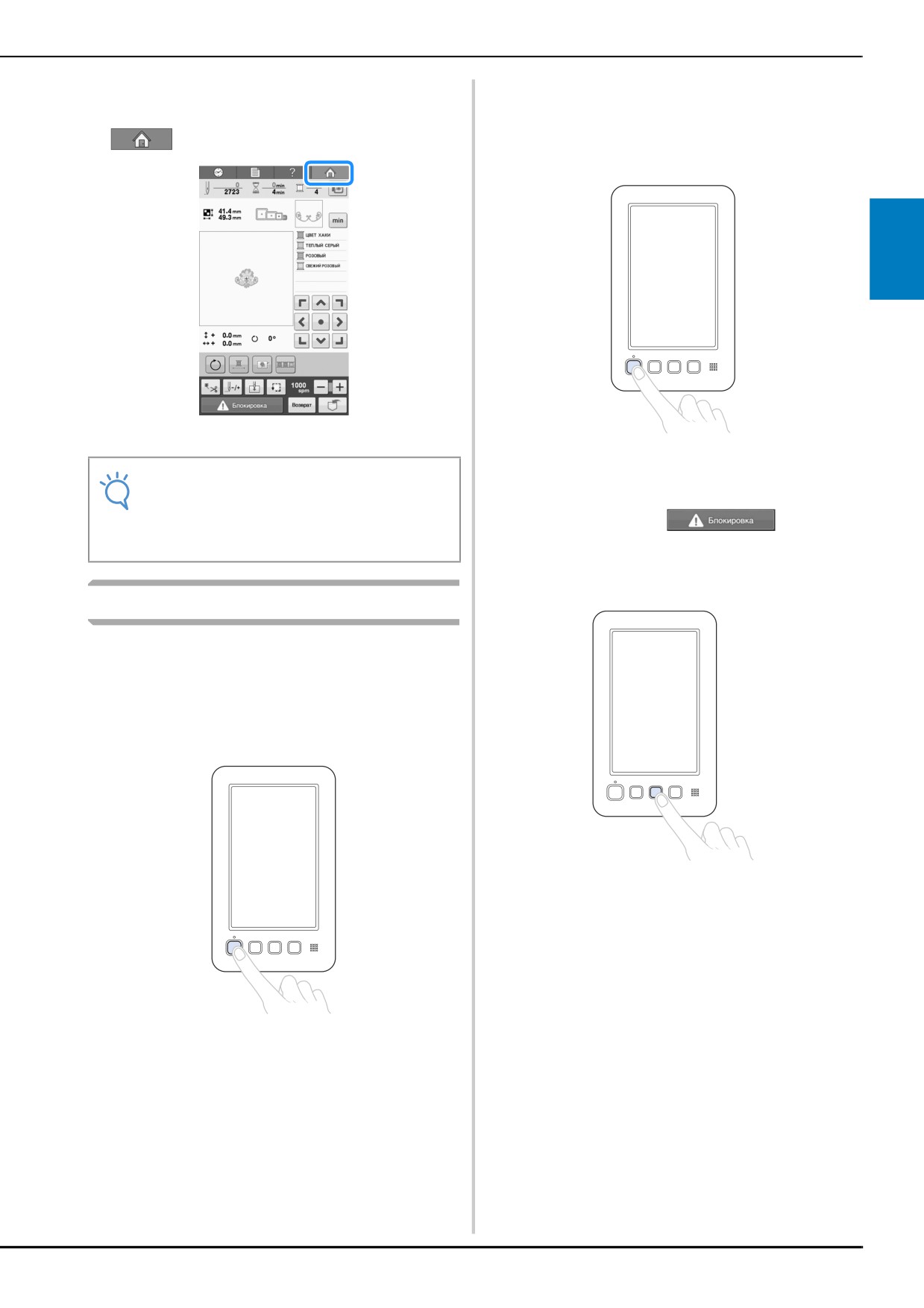

Нажмите кнопку

Углы восьмиугольника, ограничивающего

область вышивания для рисунка,

указываются изменением направления.

Внимательно проследите за движением пялец и

убедитесь, что вышивка выполняется в требуемом

месте ткани и пяльцы не ударяют по прижимной

лапке.

→ Отображается экран проверки позиции

вышивания.

Нажмите кнопку

, чтобы закрыть

экран проверки позиции вышивания.

На панели

нажмите кнопку позиции,

которую необходимо проверить.

1 Выбранная позиция

→ Игла переместится в выбранную позицию на

рисунке.

Нажмите кнопку

для просмотра всей

области вышивания.

→ Прижимная лапка опускается, и пяльцы

перемещаются, показывая область вышивания.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

10. Заправка верхней нити

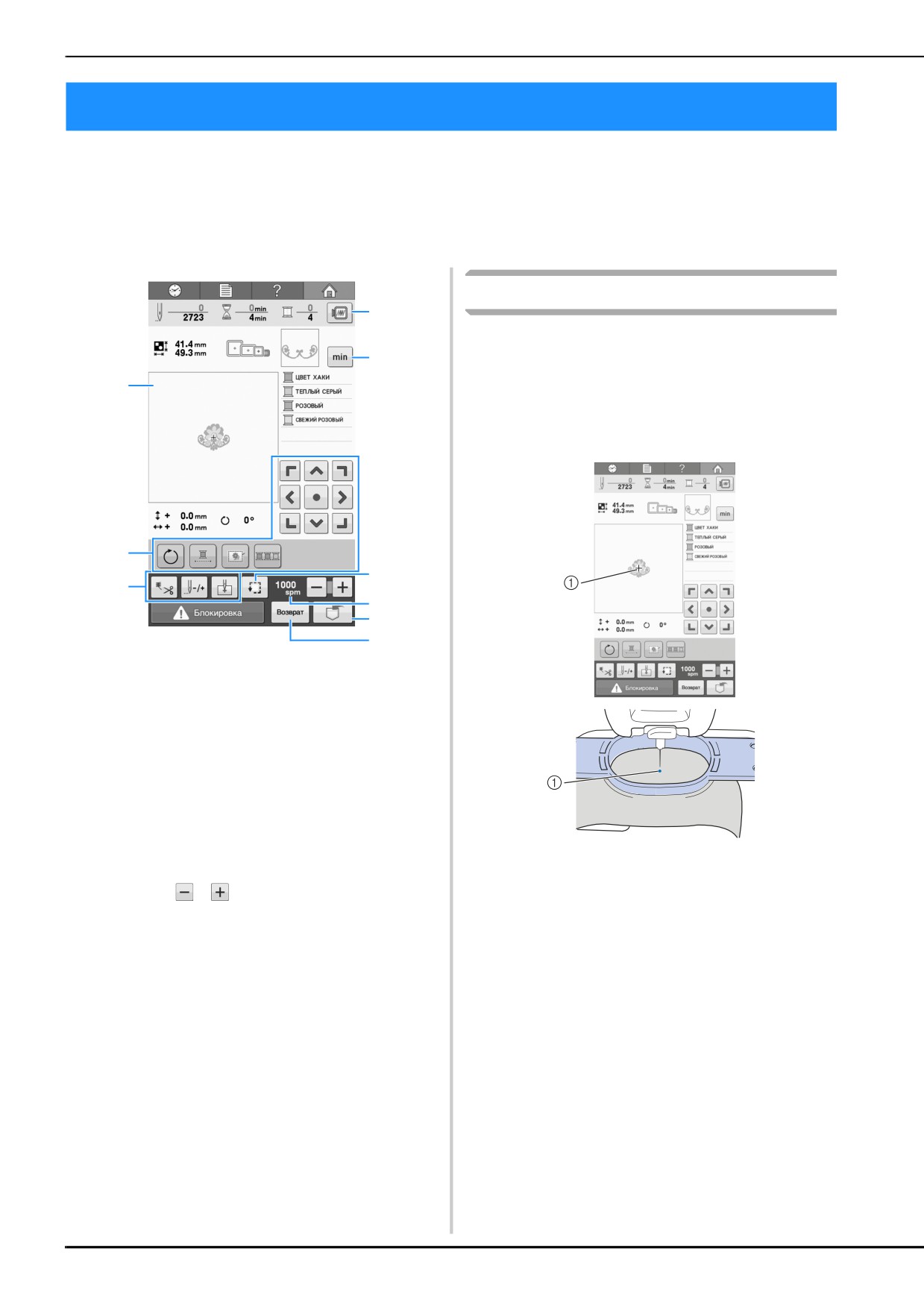

Кроме проверки цветов нити, на экране вышивки можно просмотреть такие сведения, как число

стежков и время вышивания, а также выполнить различные операции редактирования.

1 Показывает число стежков, время вышивания

и число замен цвета нити.

2 Используйте эти кнопки для определения

различных настроек редактирования.

3 Для запуска машины необходимо сначала

нажать эту кнопку для разблокировки

машины, а затем нажать кнопку “Пуск/Стоп”.

4 Показывает порядок вышивания цветов нити

или время вышивания нитью каждого цвета.

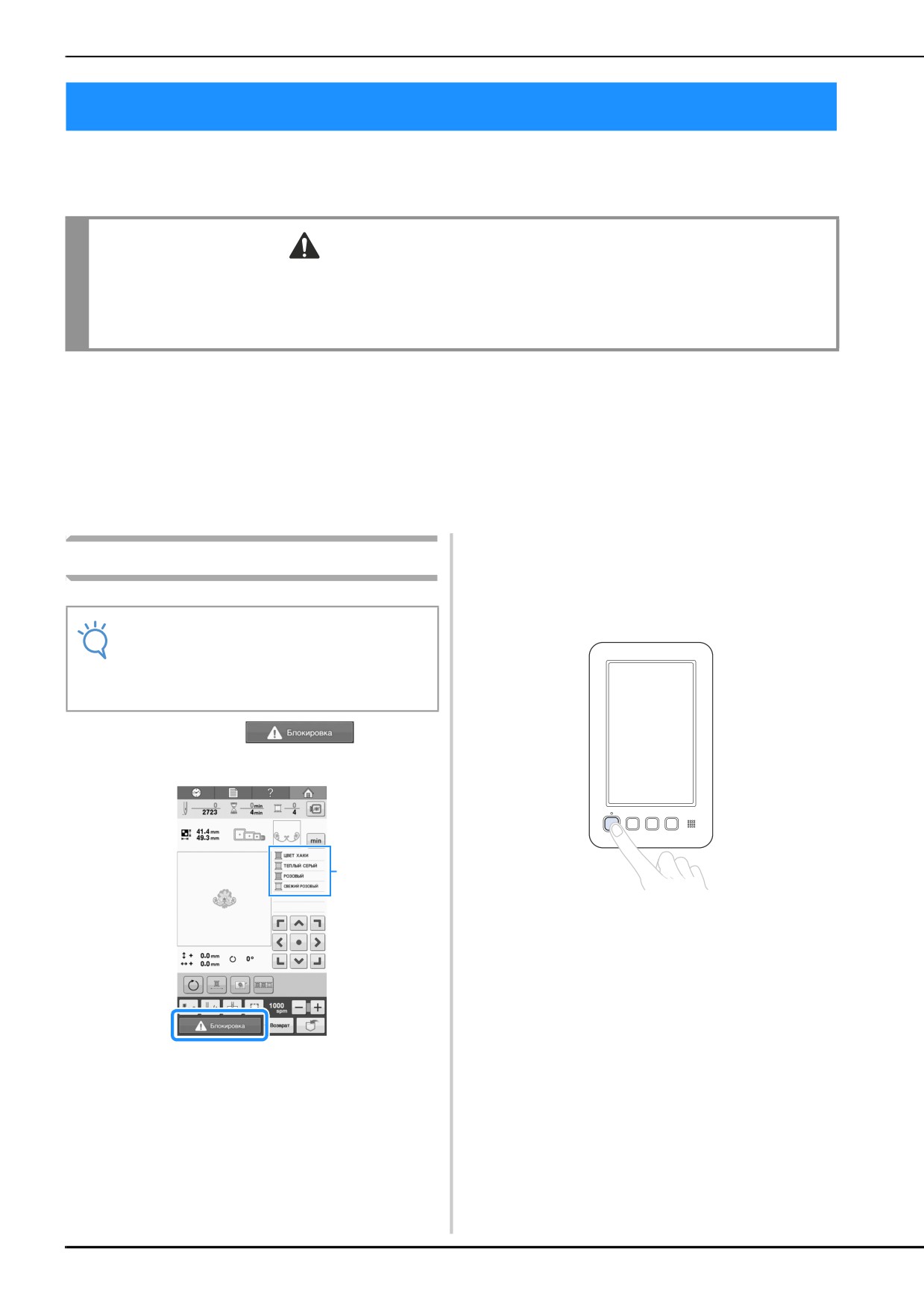

ОСТОРОЖНО!

• После нажатия кнопки

(кнопка разблокировки) на экране вышивки кнопка “Пуск/

Стоп” начинает мигать зеленым цветом, то есть вышивальная машина готова к работе. При

выполнении заправки верхних нитей или заправки нити в иглу необходимо внимательно следить за

тем, чтобы вышивальная машина случайно не пришла в действие, поскольку это может привести к

травме.

Изменение информации, отображаемой о нити

Нажмите кнопку

для отображения

времени вышивания для нити каждого

цвета.

Нажмите кнопку

, чтобы вернуться на

экран цветов нитей.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Заправка верхней нити

Для заправки игловодителя используйте нить для вышивания.

ОСТОРОЖНО!

• Производя заправку верхней нити, строго следуйте инструкциям. Неправильная заправка нити

может привести к обрыву или запутыванию нити, в результате чего игла может погнуться или

сломаться.

Примечание

• В качестве верхней нити рекомендуется применять нить для вышивания из вискозного или

полиэфирного волокна (плотностью 120 den/2, 135 dtex/2, 40 (для Америки и Европы) / #50 (для

Японии)).

Напоминание

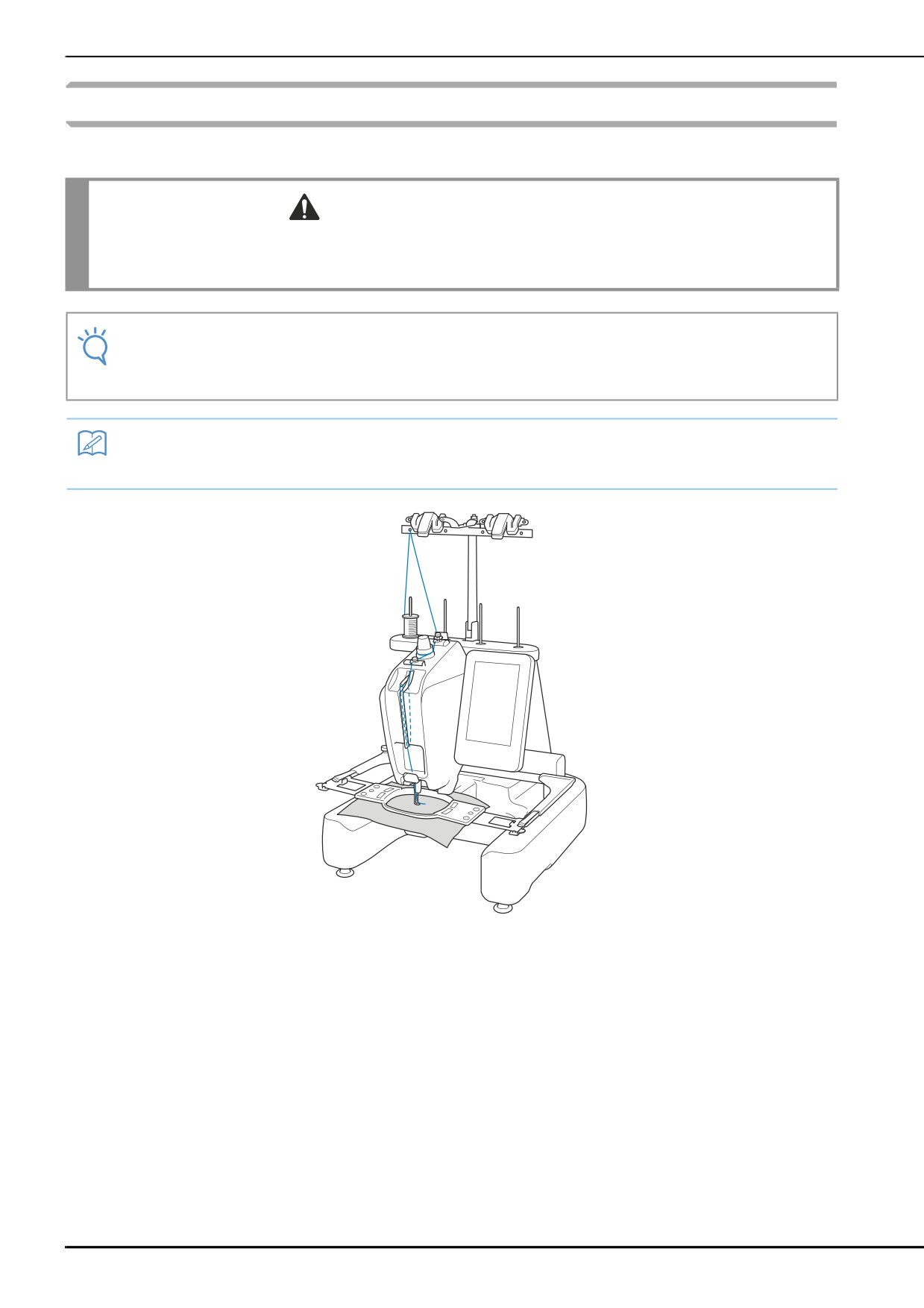

• Путь, по которому должна заправляться верхняя нить вышивальной машины, обозначена

линией на корпусе машины. Заправьте нить в соответствии с этими обозначениями.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

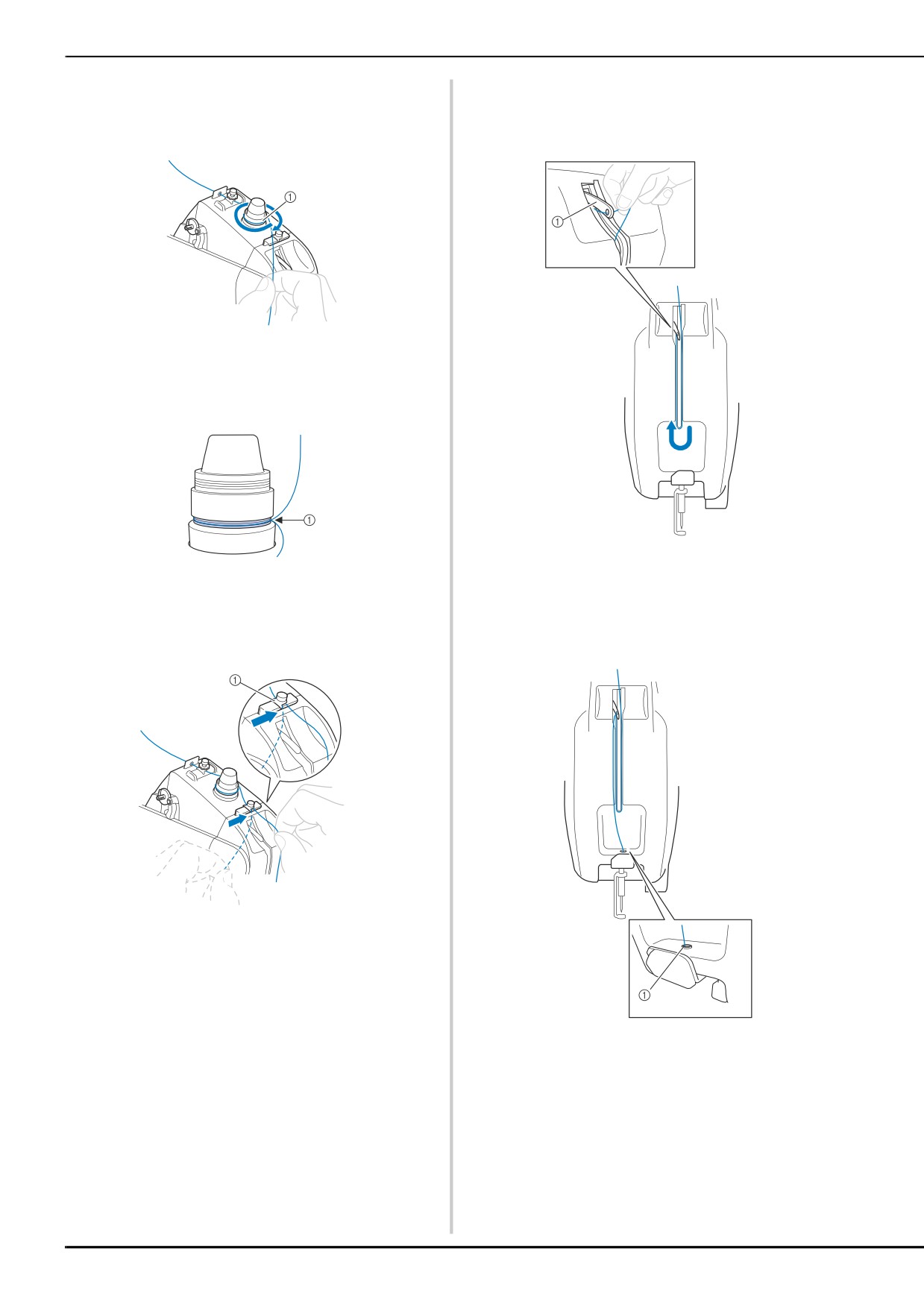

Поместите катушку с нитью на любой из

Проведите нить по направлению к себе через

четырех стержней для установки катушки.

отверстие нитенаправителя, расположенного

Плотно насадите колпачок катушки на

непосредственно над катушкой.

стержень, чтобы зафиксировать катушку с

нитью.

1 Колпачок катушки

2 Катушка с нитью

3 Стержень для установки катушки

• Если используются маленькие катушки с нитью,

перед установкой катушки на стержень

1 Отверстие нитенаправителя, расположенного

необходимо подложить под нее прилагаемую

над катушкой

специальную подкладку для катушек.

Вытяните нить на себя через отверстие

верхнего нитенаправителя.

1 Подкладка под катушку

1 Отверстие верхнего нитенаправителя

2 Маленькая катушка

3 Колпачок катушки

Возьмите нить обеими руками и пропустите ее

под направляющей пластиной слева направо.

1 Направляющая пластина

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Оберните нить один раз по часовой

Проведите нить по желобку и проденьте

стрелке вокруг регулятора натяжения

ее в отверстие рычага нитепритягивателя

нити.

справа налево.

1 Регулятор натяжения нити

• Следите за тем, чтобы нить полностью вошла в

регулятор натяжения.

1 Рычаг нитепритягивателя

1 Пропустите нить здесь.

Проведите нить вниз по желобку к

Проведите нить через средний

нижнему направителю, а затем через

нитенаправитель под направляющей

отверстие в крышке.

пластиной слева направо.

1 Направляющая пластина

1 Отверстие в крышке

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

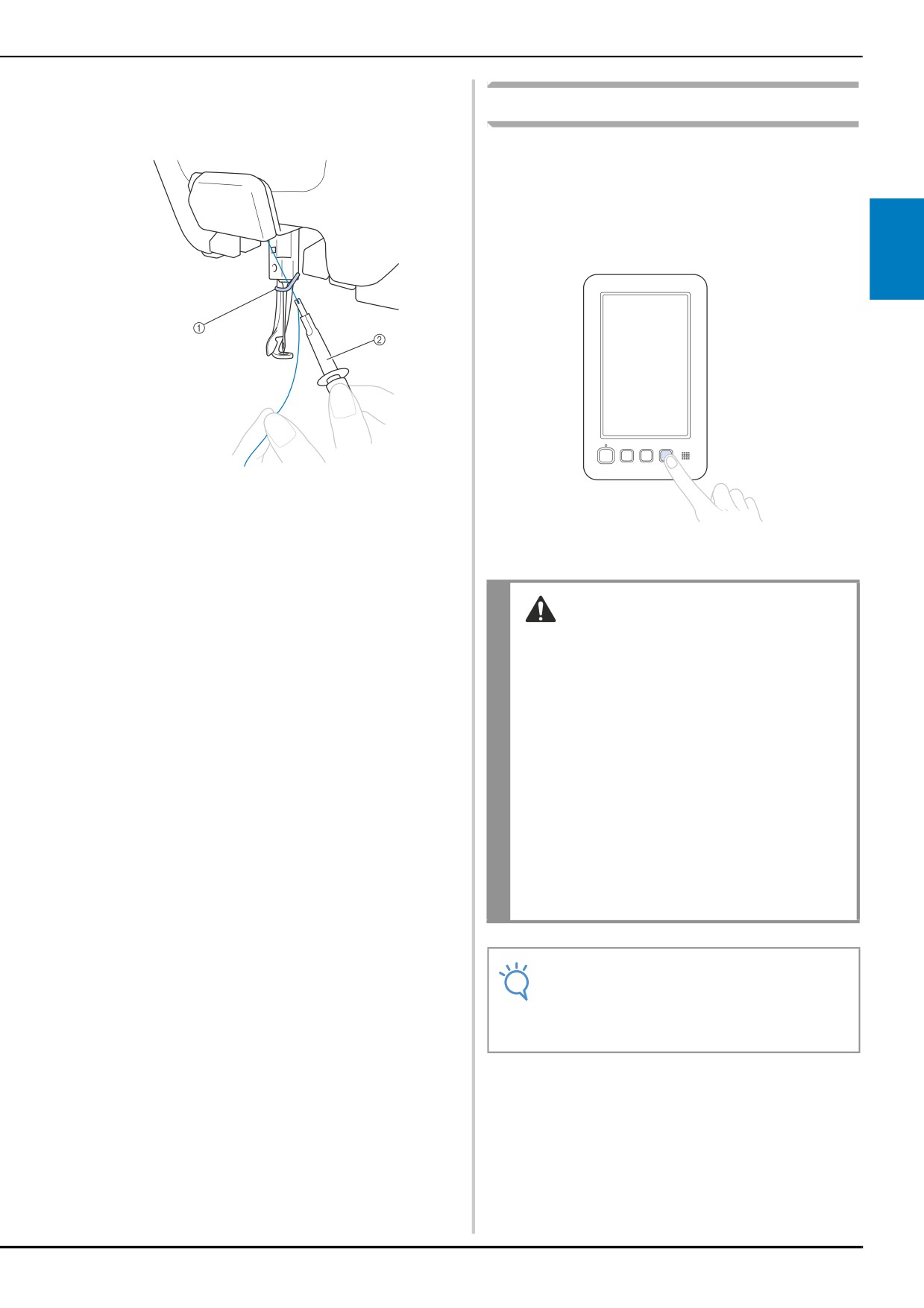

С помощью прилагаемого нитевдевателя

пропустите нить через нитенаправитель

Заправка нити в иглу

игловодителя.

Для заправки нити в иглу используйте

устройство автоматической заправки нити в

иглу.

Нажмите кнопку “Автоматическая

заправка нити”.

1 Нитенаправитель игловодителя

2 Приспособление для замены иглы

(нитевдеватель)

→ Крючок устройства автоматической заправки

нити в иглу входит в игольное ушко.

ОСТОРОЖНО!

• Если игла вставлена не полностью, крючок

устройства автоматической заправки нити в

иглу не будет входить в игольное ушко во

время автоматической заправки и может

погнуться, либо заправить нить в иглу будет

невозможно.

• Если крючок устройства автоматической

заправки нити в иглу погнут или поврежден,

обратитесь к ближайшему официальному

дилеру Brother.

• Не вращайте маховик, когда крючок

устройства автоматической заправки нити в

иглу входит в игольное ушко, поскольку это

может привести к повреждению устройства

автоматической заправки нити в иглу.

Примечание

• Для предотвращения повреждения при

повороте маховика устройство

автоматической заправки нити в иглу

может вернуться в исходное положение.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

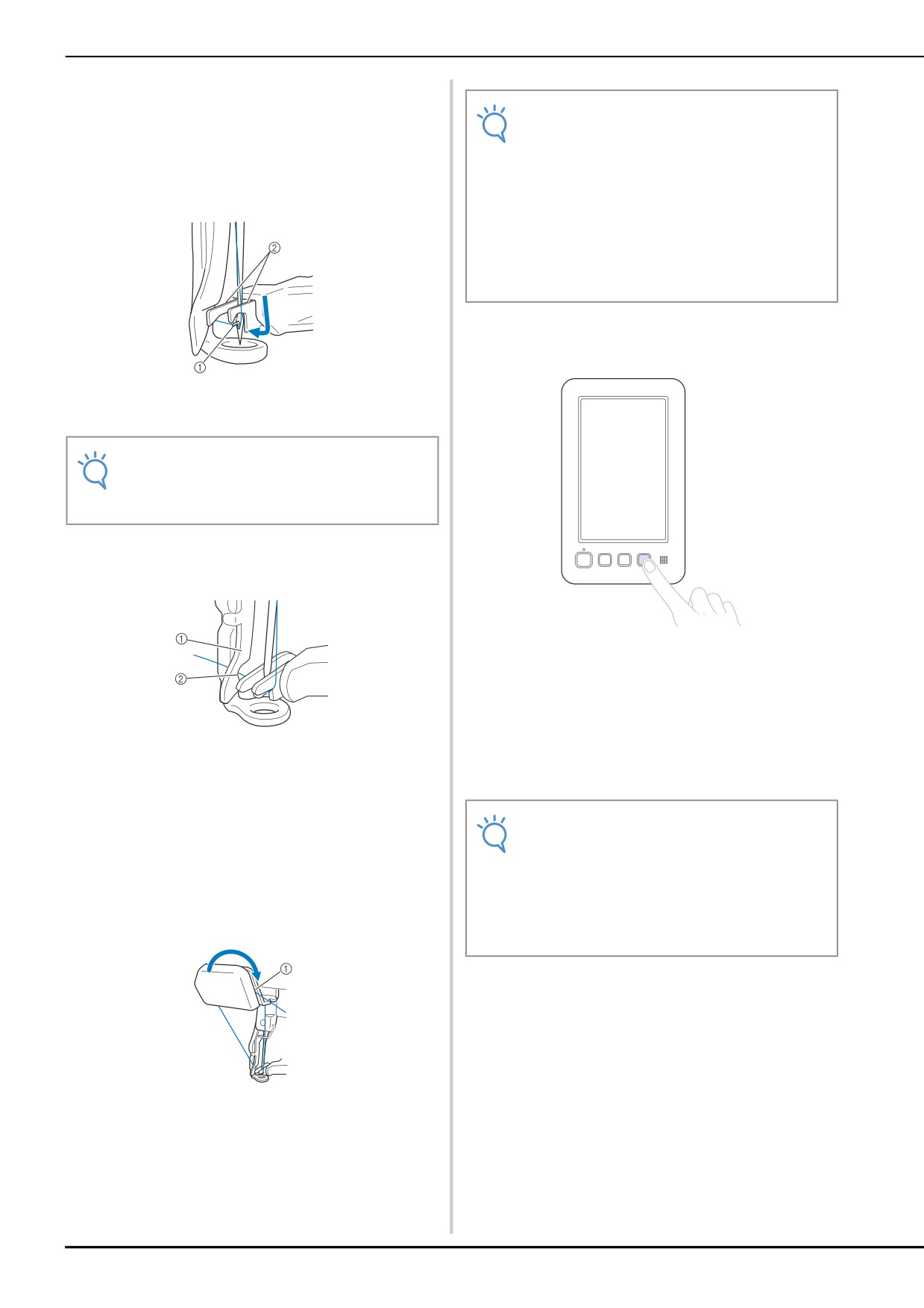

Вытяните приблизительно 150 мм нити.

Затем, как показано на рисунке,

Примечание

проведите нить под вилкой устройства

• Если нить неправильно проведена через

автоматической заправки нити справа

паз устройства обрезки нити,

отображается сообщение “Ошибка

налево, а затем зацепите нить крючком,

устройства обрезки нити.”, и заправка

вставленным в игольное ушко.

нити в иглу невозможна. Убедитесь, что

нить проложена по канавке надлежащим

образом.

• Если вытянута нить недостаточной

длины, ее невозможно будет пропустить

через приспособление для обрезки нити.

Нажмите кнопку “Автоматическая

заправка нити”.

1 Крючок

2 Вилка

Примечание

• При зацеплении нити крючком следите

за тем, чтобы натяжение нити не

ослабло.

Пропустите нить под направляющей на

прижимной лапке.

• Устройство заправки нити отодвигается от иглы.

Нить заправляется в ушко.

• Выдвигается приспособление для захвата нити,

которое захватывает нить между иглой и

устройством заправки нити.

• Устройство заправки нити возвращается в свою

исходную позицию.

1 Направляющая на прижимной лапке

2 Вырез в направляющей на прижимной лапке

На этом заправка верхней нити завершена.

• Убедитесь, что нить правильно проходит через

вырез в направляющей на прижимной лапке.

Примечание

• Если нить не натянута должным образом,

Проложите нить по канавке в

она может выйти из регулятора

приспособлении для обрезки нити, а

натяжения нити. После завершения

затем слегка потяните за нить, чтобы

заправки верхней нити снова убедитесь,

обрезать ее.

что нить правильно проходит через

регулятор натяжения. (См. шаг

на

стр. 50.)

1 Канавка в приспособлении для обрезки нити

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

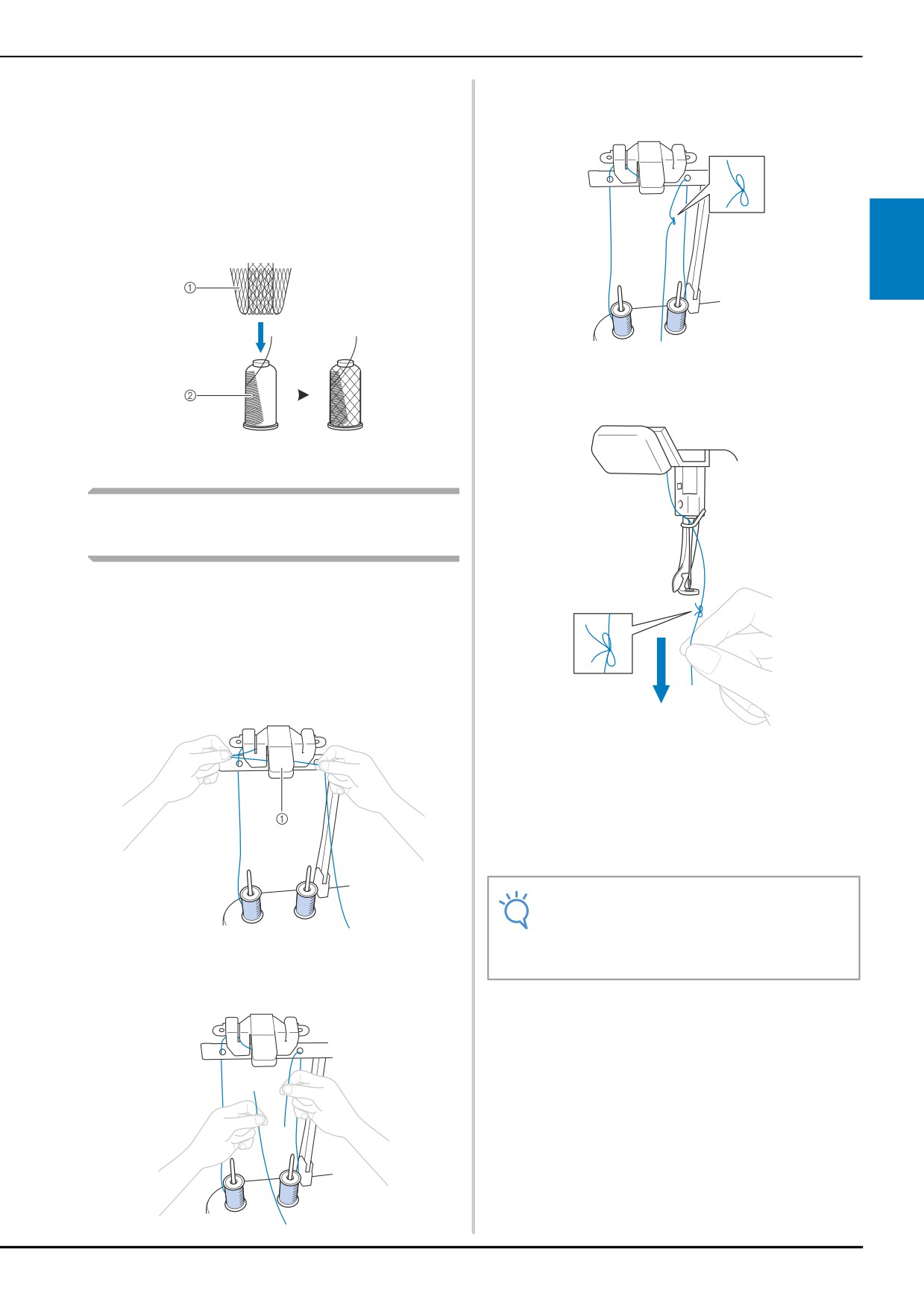

■ Использование сетки для катушки

Свяжите конец нити с новой катушки и конец,

оставшийся от нити предыдущего цвета.

При использовании металлической нити или

других крепких нитей перед началом вышивания

наденьте на катушку сетку, входящую в

комплект машины.

Если сетка слишком длинная, перед тем как надеть ее на

катушку, подогните ее в соответствии с высотой катушки.

При использовании сетки для катушки может

потребоваться регулировка натяжения нити.

Протяните всю старую нить через

нитенаправитель игловодителя.

1 Сетка для катушки

2 Нить

Простая процедура замены

катушки с нитью

При замене катушки с нитью необходимо повторно

заправлять верхнюю нить. Однако заправку можно

выполнить легко и быстро, если нить с предыдущей

катушки была заправлена правильно.

Обрежьте нить между катушкой и

нитенаправителем.

Продолжайте вытягивать нить до тех пор, пока

узелок не окажется над иглой. Разрежьте узелок.

С помощью устройства автоматической заправки

нити в иглу заправьте в иглу новую нить. (См.

раздел “Заправка нити в иглу” на стр. 51.)

→ На этом замена катушки с нитью завершается.

Примечание

• При протягивании нити не пропускайте

узелок через игольное ушко. Если

1 Устройство обрезки нити

попытаться протянуть узелок через игольное

ушко, игла может быть повреждена.

Замените катушку с нитью.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

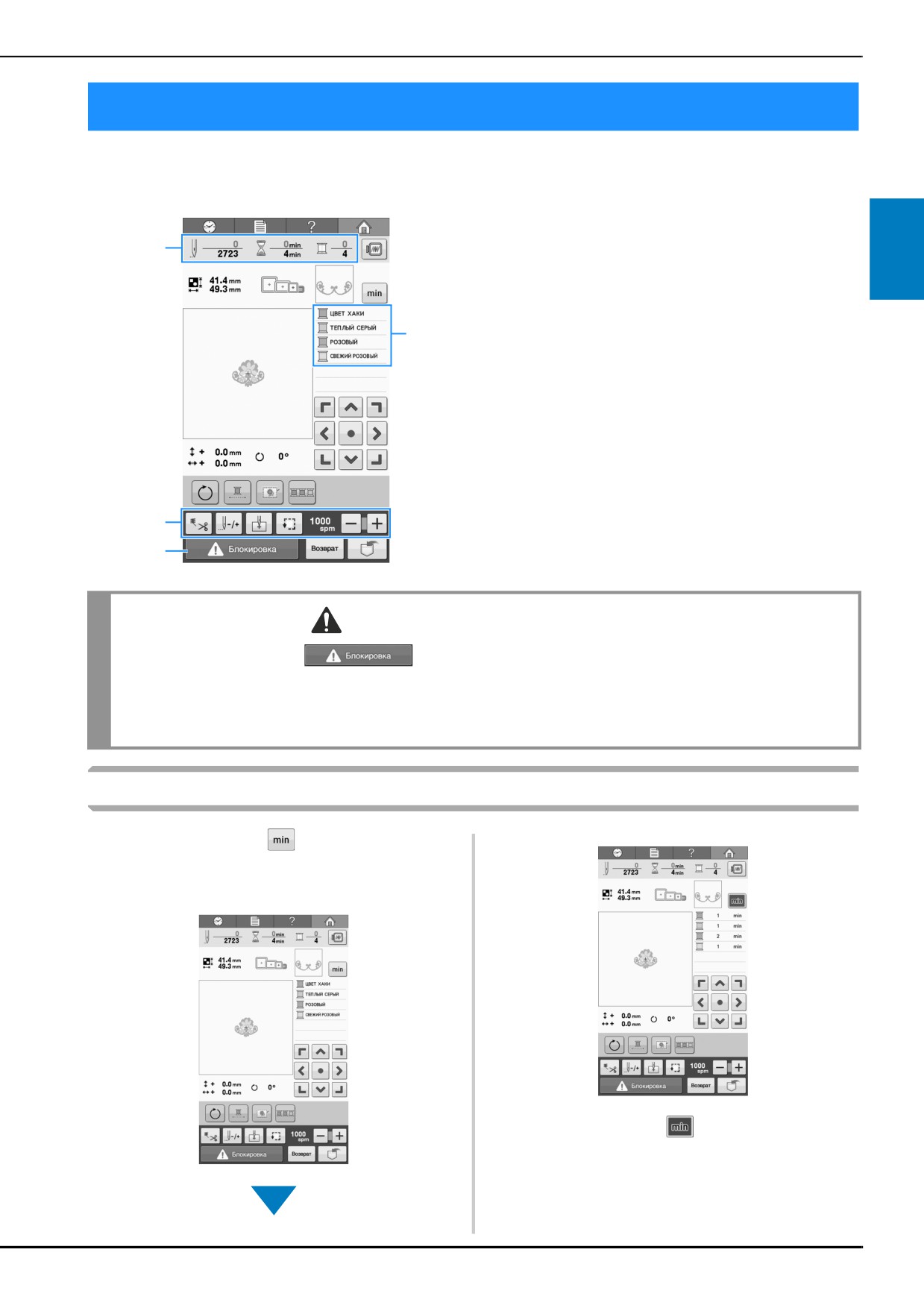

11. Начало вышивания

Теперь вышивальная машина готова к работе.

Когда машина начинает вышивать, прижимная лапка автоматически опускается, а по окончании

вышивания выполняются необходимые операции обрезки нити.

ОСТОРОЖНО!

• По соображениям безопасности не оставляйте без присмотра вышивальную машину во время выполнения вышивки.

• Во время работы на машине особое внимание следует обращать на область иглы. Не приближайте

руки к любым движущимся частям машины, таким как игла, рычаг нитепритягивателя и каретка - это

может стать причиной травмы.

■ Механизм блокировки

Для обеспечения безопасности данная вышивальная машина имеет функцию блокировки.

Обычно вышивальная машина заблокирована. Если машину не разблокировать, начать вышивание

невозможно. Если не начать вышивание на машине в течение 10 секунд после разблокировки, машина

автоматически возвращается в состояние блокировки.

Цвет кнопки “Пуск/Стоп” указывает, заблокирована вышивальная машина или нет. Если кнопка “Пуск/Стоп” светится

красным цветом, машина заблокирована. Если кнопка “Пуск/Стоп” мигает зеленым цветом, то машина разблокирована.

Нажмите кнопку “Пуск/Стоп”.

Начало вышивания

Нажмите кнопку “Пуск/Стоп”, когда она мигает

зеленым цветом. Если кнопка “Пуск/Стоп”

начинает светиться красным цветом, снова

выполните эту процедуру, начиная с шага

Примечание

• В зоне движения пялец не должно находиться

никаких предметов. Если пяльцы во время

работы ударят по какому-нибудь предмету,

рисунок вышивки может быть искажен.

Нажмите кнопку

, чтобы

разблокировать вышивальную машину.

→ Кнопка “Пуск/Стоп” начинает светиться зеленым

цветом, и машина начинает вышивать первый цвет.

• Во время вышивания в области отображения рисунка

зеленым курсором указывается точка вышивания. Кроме

того, подсчитывается количество стежков и время.

По окончании вышивания первого цвета машина

автоматически останавливается и обрезает нить.

1 Цвет нити, используемой в данный момент для

• Выполнять операции обрезки нитей в начале и в

вышивания или которая скоро будет

конце строчек не требуется.

использоваться для вышивания, отображается в

верхней части экрана последовательности цветов

нитей. Остальные цвета нитей перечислены в

порядке вышивания, начиная сверху.

→ Кнопка “Пуск/Стоп” начинает мигать зеленым цветом,

то есть вышивальная машина готова к работе.

• Если не нажать кнопку “Пуск/Стоп” в течение 10

секунд после разблокировки, вышивальная

машина возвращается в состояние блокировки.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

■ Продолжение вышивания

■ Возобновление вышивания после

Чтобы выбрать новый рисунок, нажмите кнопку

выключения машины

Нажмите кнопку “Пуск/Стоп”.

→ Появляется экран выбора типа рисунка.

→ Вышивальная машина останавливается, и кнопка

“Пуск/Стоп” загорается красным цветом.

Примечание

• Нить не обрезается.

• Скорость вышивания можно изменять

даже во время вышивания рисунка. (См.

Нажмите кнопку

, чтобы

раздел “Настройка максимальной

разблокировать вышивальную машину.

скорости вышивания” на стр. 99.)

Нажмите кнопку обрезки нити.

Остановка вышивания

Машину можно остановить во время

вышивания.

■ Временный перерыв в работе

Нажмите кнопку “Пуск/Стоп”.

→ Нижняя и верхняя нити обрезаются.

• Перед выключением вышивальной машины

убедитесь, что нити обрезаны.

→ Машина останавливается, и кнопка “Пуск/

Стоп”загорается красным цветом.

• Нить не обрезается.

• Для возобновления шитья сначала убедитесь, что

верхняя нить натянута должным образом, нажмите

экранную кнопку разблокировки, а затем кнопку

“Пуск/Стоп”.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Переведите выключатель питания в

положение “{ ”.

→ Вышивальная машина выключается, и дисплей и

индикатор кнопки “Пуск/Стоп” гаснут.

• После повторного включения вышивальной

машины вышивание можно возобновить.

Вернитесь на несколько стежков назад для

перекрытия строчки. Подробную информацию см.

в разделе “Возобновление вышивания после

выключения машины” на стр. 89.

■ Обрыв нити во время вышивания

Если во время вышивания возникла такая

проблема, как обрыв нити, машина

останавливается автоматически.

Повторно заправьте оборванную нить, вернитесь

на несколько стежков назад, а затем продолжите

вышивание. Подробную информацию см. в

разделе “Если во время вышивания оборвалась

верхняя нить или закончилась нижняя нить (нить

шпульки)” на стр. 85.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

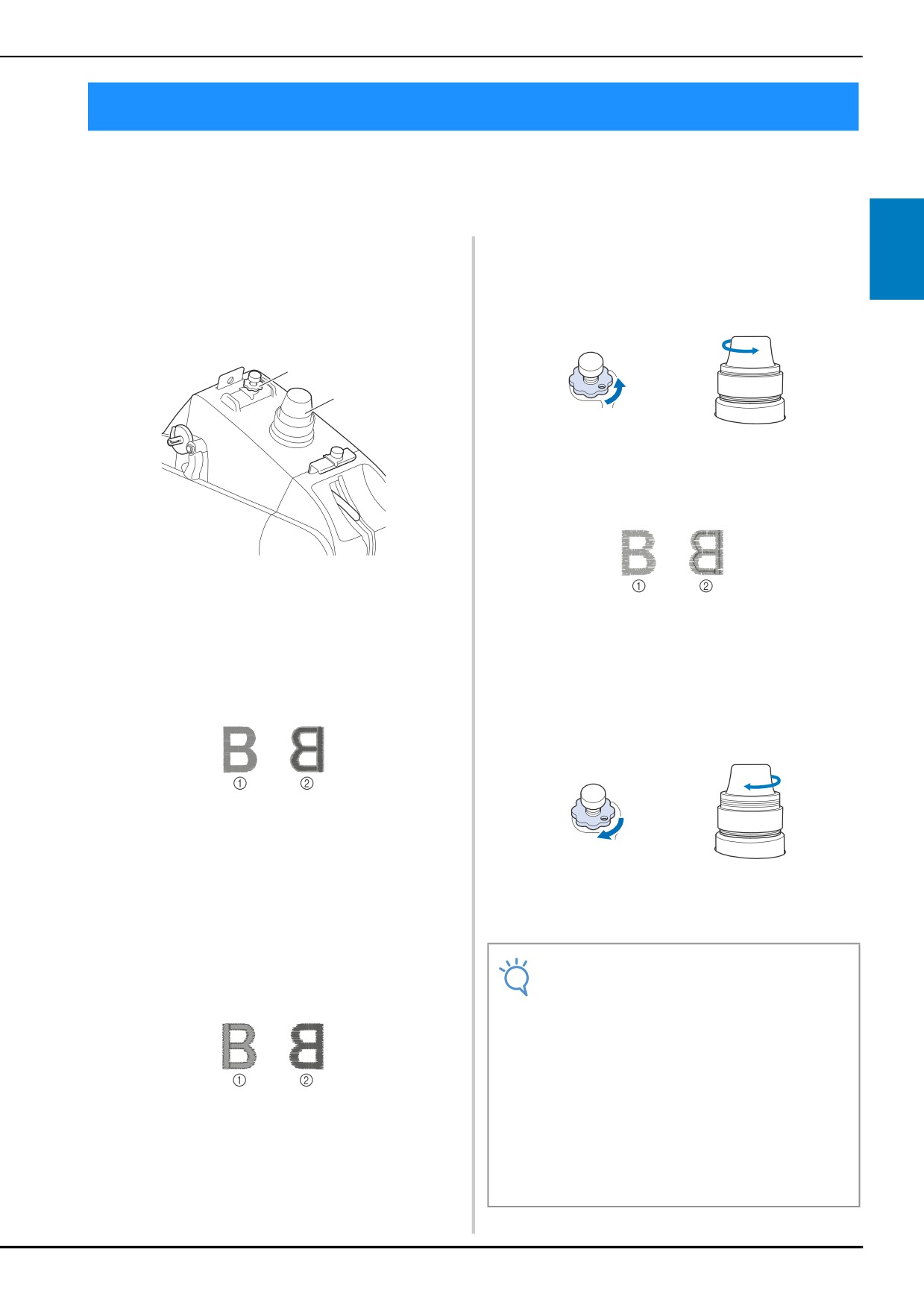

12. Проверка натяжения нити

Осмотрите вышивку, чтобы проверить, выдерживается ли при вышивании надлежащее натяжение

нити. Если натяжение нити не отрегулировано, как требуется, строчка может быть неравномерной

или ткань может морщить.

Для регулировки натяжения верхней нити

Ослабьте регулятор натяжения нити или

используйте регулятор натяжения нити или

регулятор предварительного натяжения верхнего

регулятор предварительного натяжения

нитенаправителя, повернув его против часовой

верхнего нитенаправителя.

стрелки.

Натяжение верхней нити слишком мало, что

приводит к тому, что верхняя нить в строчке

ослаблена, на лицевой стороне ткани видны

ослабленные стежки верхней нити и петли.

1 Регулятор предварительного натяжения

верхнего нитенаправителя

2 Регулятор натяжения нити

1 Лицевая сторона

2 Изнаночная сторона

■ Правильное натяжение нити

С изнаночной стороны ткани нижняя нить (нить

Затяните регулятор натяжения нити или

шпульки) должна занимать около трети ширины

регулятор предварительного натяжения верхнего

строчки.

нитенаправителя, повернув его по часовой

стрелке.

1 Лицевая сторона

2 Изнаночная сторона

Если вышивка выглядит так, как показано на

представленном ниже рисунке, то натяжение

Подробную информацию о регулировке

нити отрегулировано неправильно.

натяжения нити см. в разделе “Регулировка

Откорректируйте натяжение нити.

натяжения нити” на стр. 91.

Натяжение верхней нити слишком велико, что

Примечание

приводит к тому, что нижняя нить видна с

• В данном руководстве натяжение нити

лицевой стороны ткани.

проверяется после завершения

вышивания. Однако обычно требуется

временно приостанавливать вышивание

и проверять натяжение нити после

первых 100 стежков каждого цвета.

• Полученная вышивка может отличаться

1 Лицевая сторона

от ожидаемой, что может быть

2 Изнаночная сторона

обусловлено типом и толщиной

выбранной ткани или типом

стабилизатора. Перед выполнением

основной вышивки рекомендуется

выполнить пробное вышивание.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

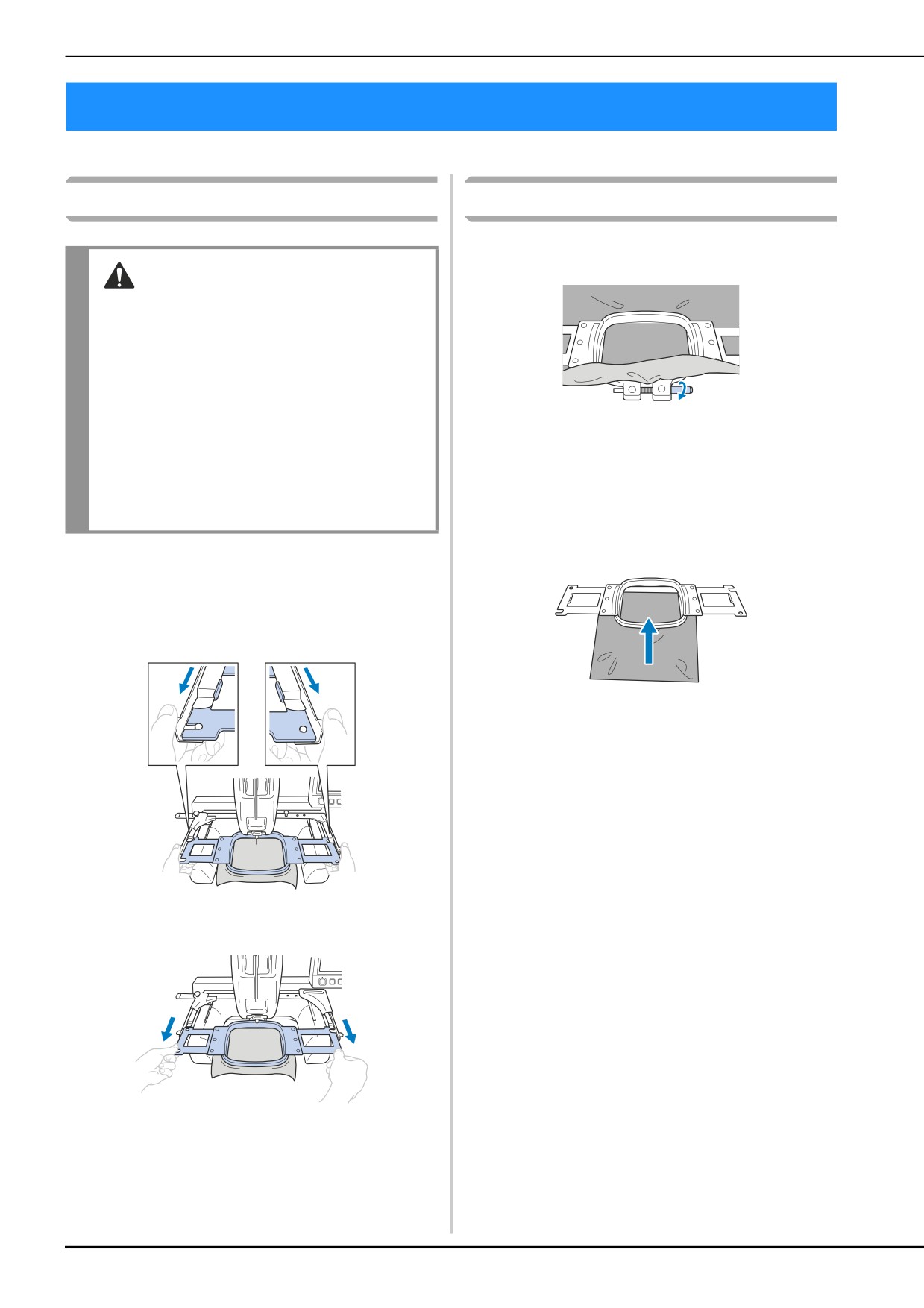

13. Снятие пялец и ткани

По окончании вышивания снимите пяльцы, а затем извлеките из них ткань.

Снятие пялец

Снятие ткани

Ослабьте винт на внешнем ободе пялец.

ОСТОРОЖНО!

• Перед снятием пялец с машины убедитесь,

что кнопка “Пуск/Стоп” светится красным

цветом. Если кнопка “Пуск/Стоп” мигает

зеленым цветом, машина может прийти в

действие. Если машина случайно придет в

действие, это может привести к травме.

• При снятии пялец с машины следите за тем,

чтобы пяльцы не ударили по какой-либо

→ Если винт был затянут с помощью большой

части машины.

отвертки, для его ослабления также

воспользуйтесь большой отверткой, входящей в

• При подъеме держателя пялец не

комплект поставки.

прилагайте чрезмерных усилий, в противном

случае он может быть поврежден.

Снимите внешний обод пялец, а затем

выньте ткань из пялец.

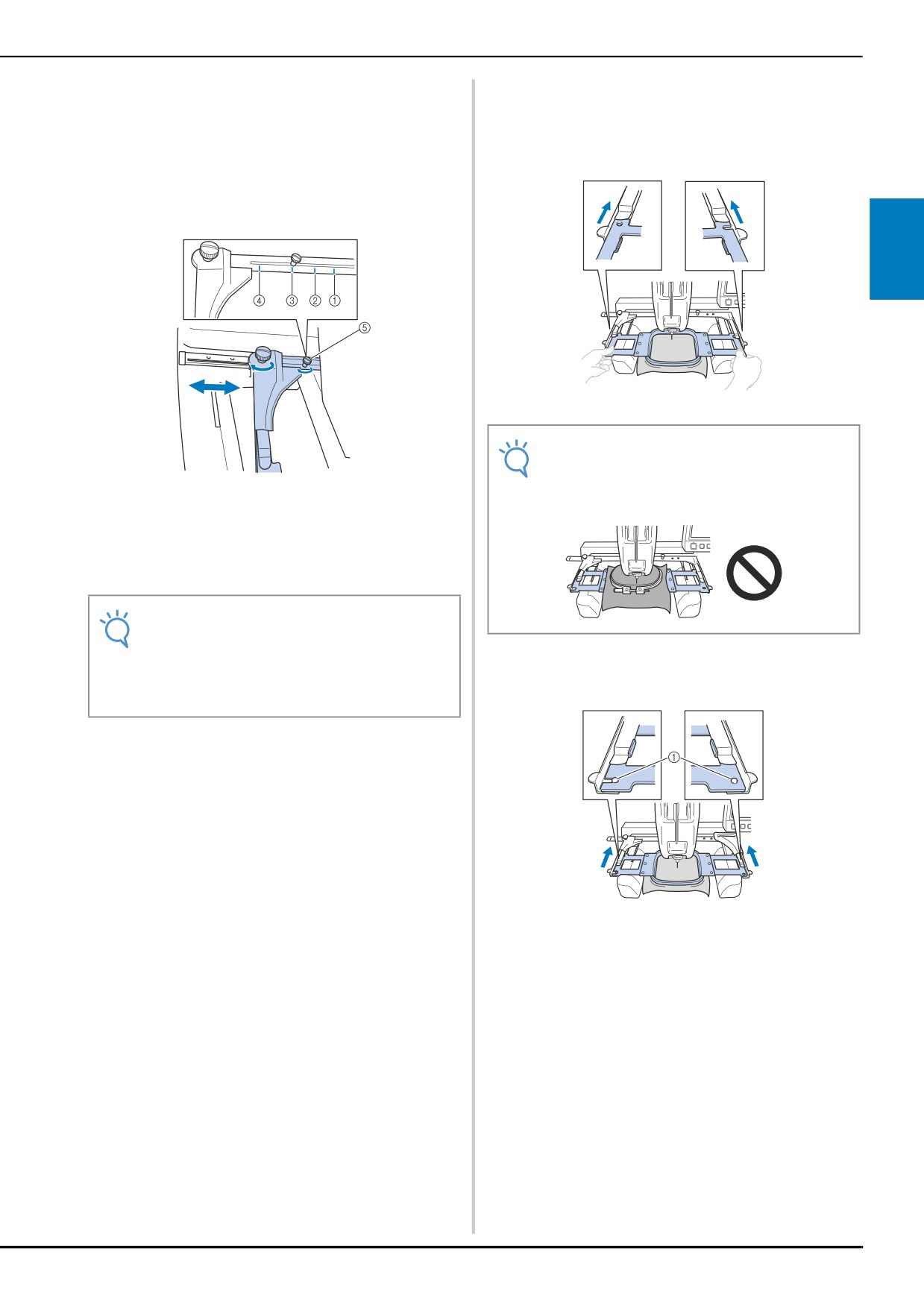

Обеими руками возьмитесь за левую и

правую стороны держателя пялец, а

затем плавно поднимите пяльцы.

Штифты на держателях пялец должны выйти из

отверстий на ручках пялец.

Вытяните пяльцы на себя.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

14. Выключение машины

По окончании выполнения всех операций

Напоминание

вышивания выключите машину.

• Если выключить машину во время

Переведите выключатель питания в

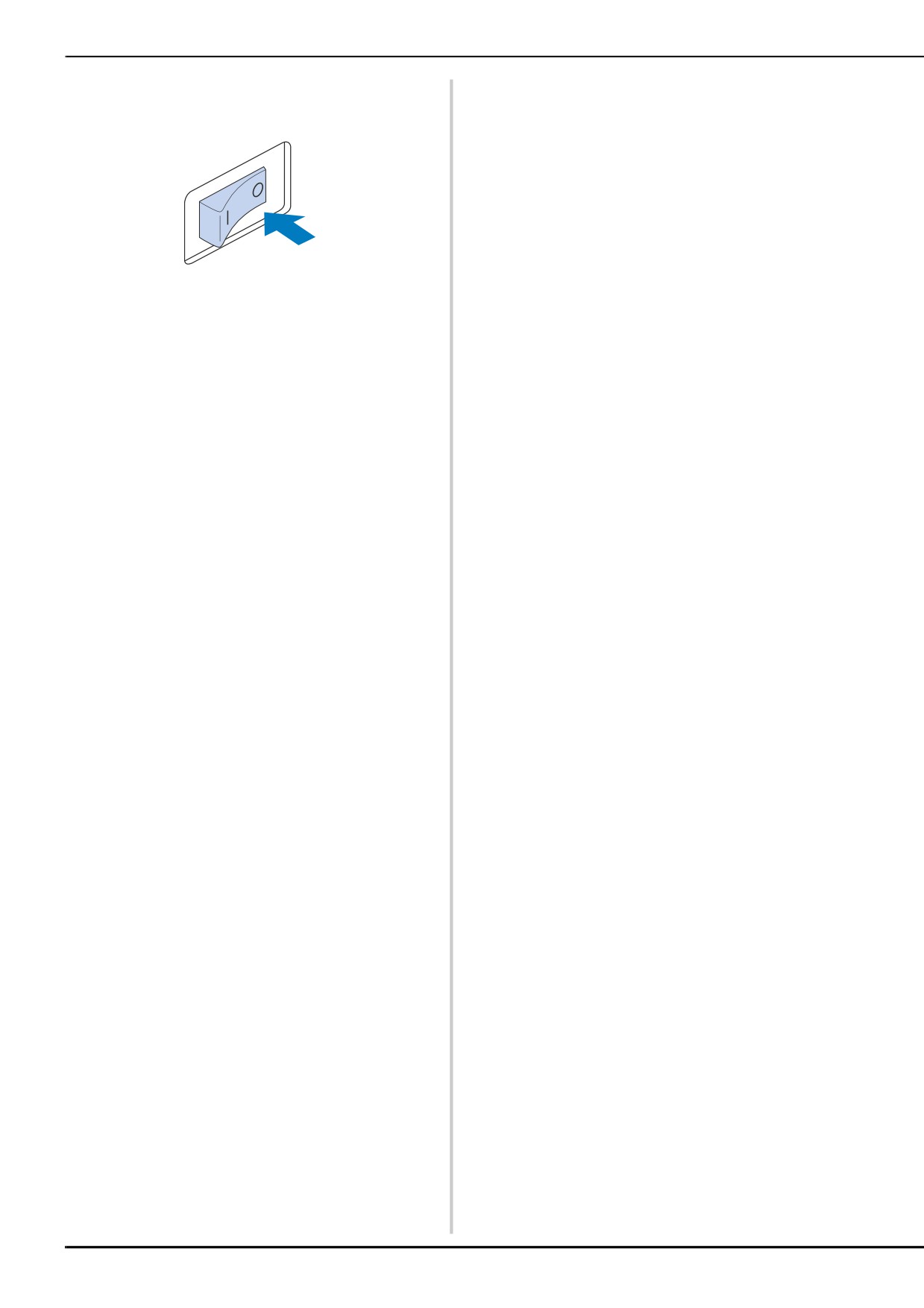

вышивания, то при последующем ее

включении вышивание можно

положение “{ ”.

продолжить. (См. раздел

“Возобновление вышивания после

выключения машины” на стр. 89.)

Выключение во время

→ Вышивальная машина выключается, и дисплей и

вышивания

индикатор кнопки “Пуск/Стоп” гаснут.

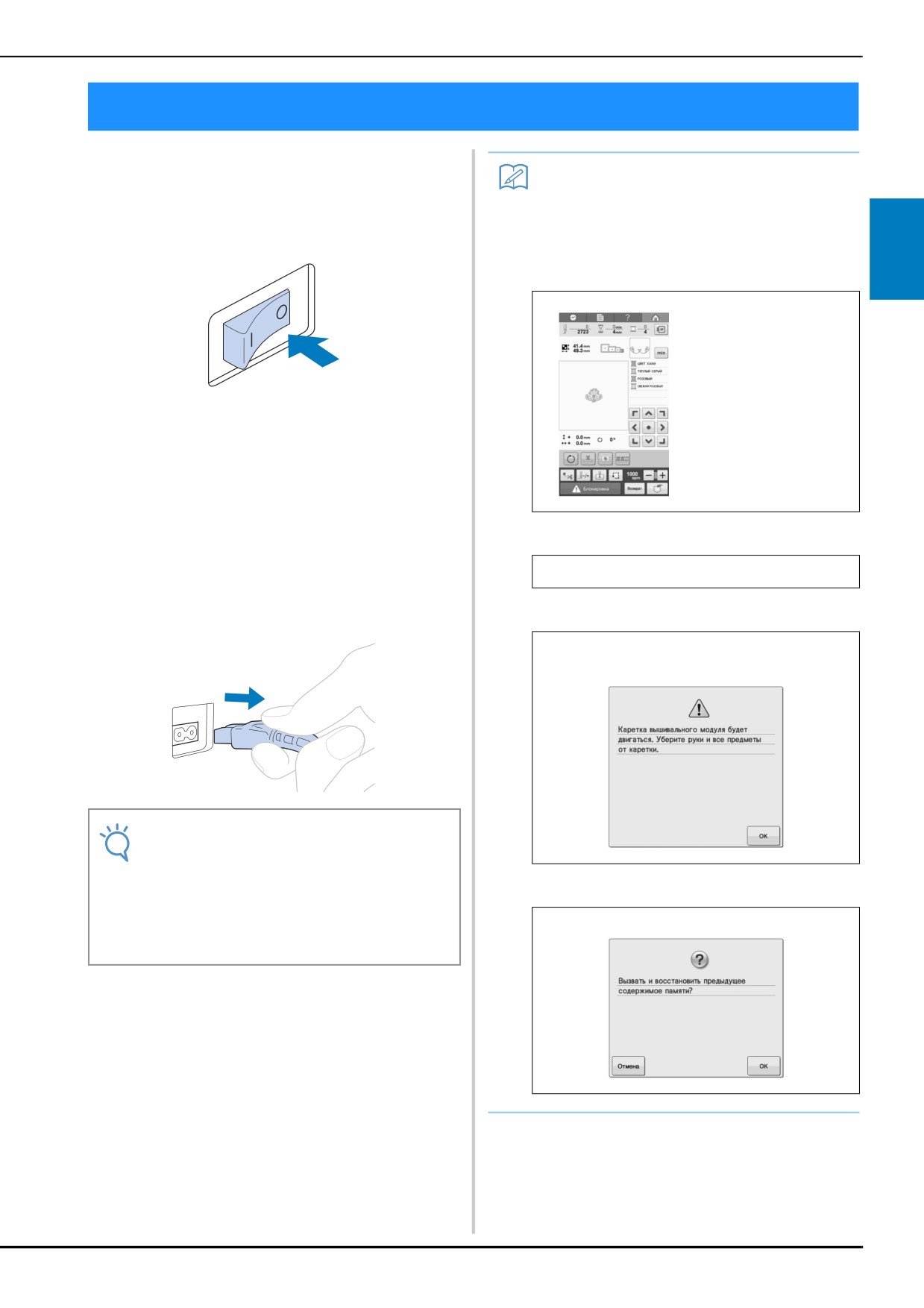

Выньте вилку сетевого шнура из

электрической розетки.

Обесточивая машину, беритесь только за вилку

сетевого шнура.

—

При необходимости выньте разъем

Включено

сетевого шнура из гнезда на машине.

Храните сетевой шнур в безопасном месте.

—

После начального видеоролика

Примечание

• Если во время работы вышивальной

машины произошло аварийное

отключение электропитания, выключите

—

машину и выньте вилку из розетки. При

повторном пуске машины следуйте всем

необходимым процедурам. (См. раздел

“1. Включение машины” на стр. 28.)

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

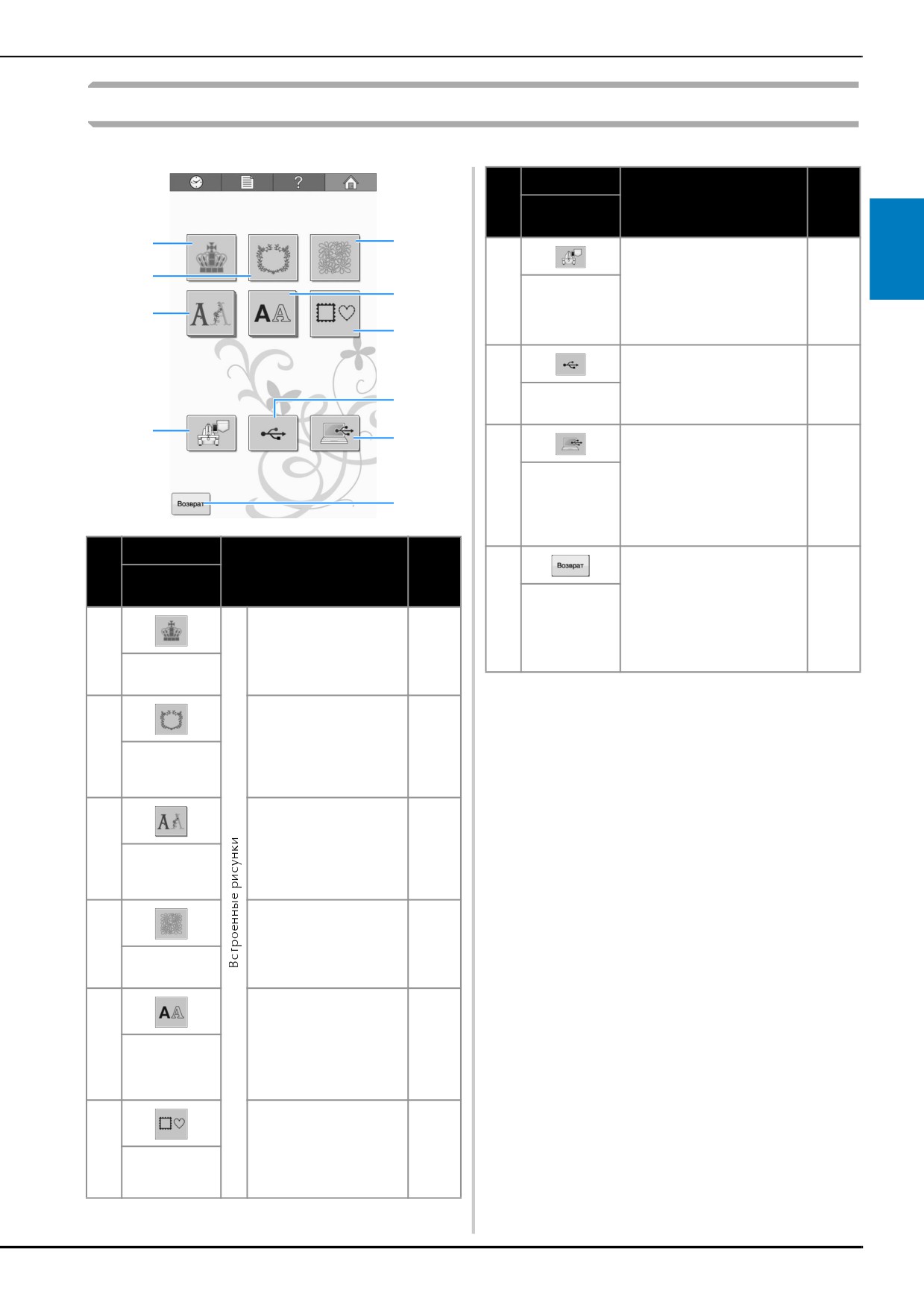

Пояснения к изображениям на экране выбора типа рисунка

На этом экране выберите категорию (тип) рисунка.

Отображение

No.

Функция

Страница

Название

кнопки

Вызов рисунков, сохраненных

стр.

Кнопка выбора

в памяти машины.

115

рисунков,

сохраненных в

памяти машины

Вызов рисунков с USB-

стр.

носителя.

116

Кнопка выбора

с USB-носителя

Используя входящий в

комплект поставки

USB-кабель для подключения

Кнопка

стр.

компьютера к

выборки

117

информации

вышивальной машине,

рисунки можно вызывать

с компьютера

с компьютера.

(USB)

Отображение

Эта кнопка отображается,

No.

Функция

Страница

только если выбран рисунок.

Название

Нажмите эту кнопку, чтобы

кнопки

выйти из режима добавления

стр.

еще одного рисунка с экрана

119

Кнопка

выбора типа рисунка.

С помощью этой кнопки

возврата

стр.

Вернитесь к экрану

можно выбрать требуемый

107

редактирования рисунков.

Рисунки для

рисунок вышивки.

вышивания

Декоративные/

традиционные дизайны

стр.

можно сочетать для

Декоративные/

107

создания элегантных

традиционные

композиций.

дизайны

Рисунки букв различных

стилей, включая

стр.

Декоративные

заглавные буквы

107

буквы

греческого алфавита.

алфавита

Простые и полезные

стр.

дизайны для квилтинга.

107

Дизайны для

квилтинга

Можно выбрать прописные

буквы, строчные буквы,

цифры, символы и символы

стр.

с диакритическими

108

Буквы

знаками из 20 шрифтов

алфавита

малого, среднего и

большого размера.

14 типов рисунков

может быть

скомбинировано с 10

стр.

формами обрамления,

107

Рамки для

такими как окружность

вышивания

или квадрат.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

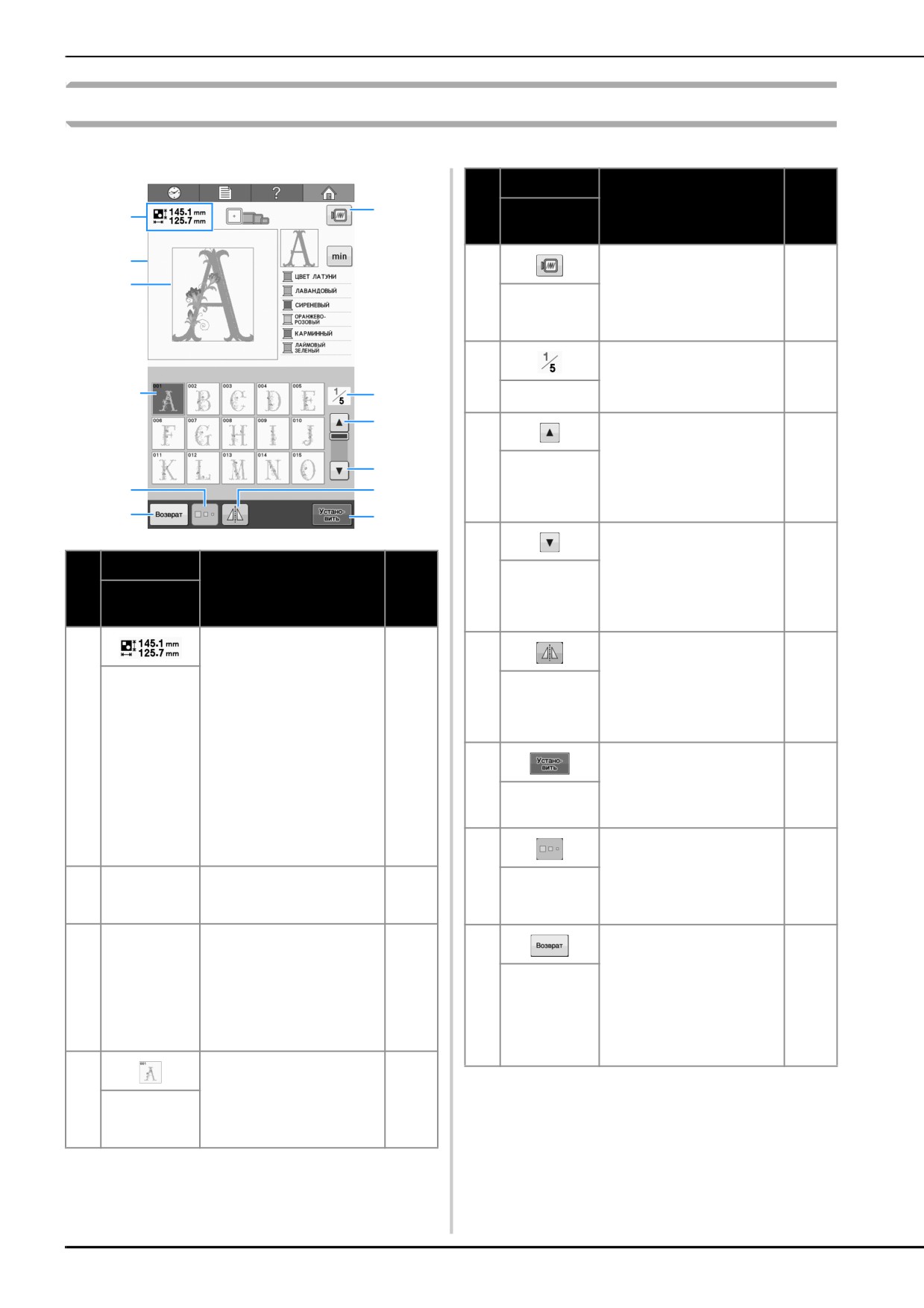

Пояснения к изображениям на экране списка рисунков

На этом экране выберите рисунок.

Отображение

No.

Функция

Страница

Название

кнопки

Позволяет отобразить на

дисплее рисунок, который

стр.

предполагается вышить,

Кнопка

для предварительного

предварительного

просмотра.

просмотра

Номер отображаемой в

текущий момент страницы

и общее количество

Страница

страниц.

Нажмите эту кнопку для

стр.

Кнопка

перехода на предыдущую

106

перехода на

страницу.

предыдущую

страницу

Отображение

Нажмите эту кнопку для

стр.

Кнопка

перехода на следующую

106

No.

Функция

Страница

перехода на

страницу.

Название

следующую

кнопки

страницу

Показывает размер

рисунка вышивки, в

Служит для

текущий момент

горизонтального

(относительно

стр.

представленного в области

Кнопка

вертикальной оси)

121

отображения рисунков.

горизонтального

Верхнее значение

зеркального

зеркального отображения

указывает высоту, а

отображения

рисунка.

нижнее - ширину. Если

Размер

рисунок вышивки состоит

Нажмите эту кнопку после

рисунка

из нескольких

выбора рисунка. Выбор

скомбинированных

стр.

рисунка подтверждается,

рисунков, указывается

106

Кнопка

и появляется экран

размер всего рисунка в

установки

редактирования рисунков.

целом, включающего в

себя все составляющие

его рисунки.

Позволяет изменять

размер выбранного в

стр.

Область

В этой области

Кнопка

текущий момент рисунка

109

отображения

отображается выбранный

изменения

вышивки.

рисунков

рисунок.

размера

Показывает область

При нажатии на эту

вышивания для больших

кнопку происходит отмена

пялец. Обозначения пялец,

выбранной в текущий

Линия

линии координатной сетки

стр.

момент категории

области

стр.

и другие настройки

144

рисунка, после чего можно

вышивания

106

отображения можно

Кнопка

выбрать другую

задать с экрана настроек

возврата

категорию. Возврат к

машины.

экрану выбора типа

рисунка.

На этой кнопке изображен

* Некоторые рисунки нельзя редактировать с

соответствующий ей

стр.

рисунок. Нажмите на

помощью кнопок 9 или A.

Кнопки

106

изображение для выбора

выбора

рисунка.

рисунка

-----------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО ПО ВЫШИВАНИЮ

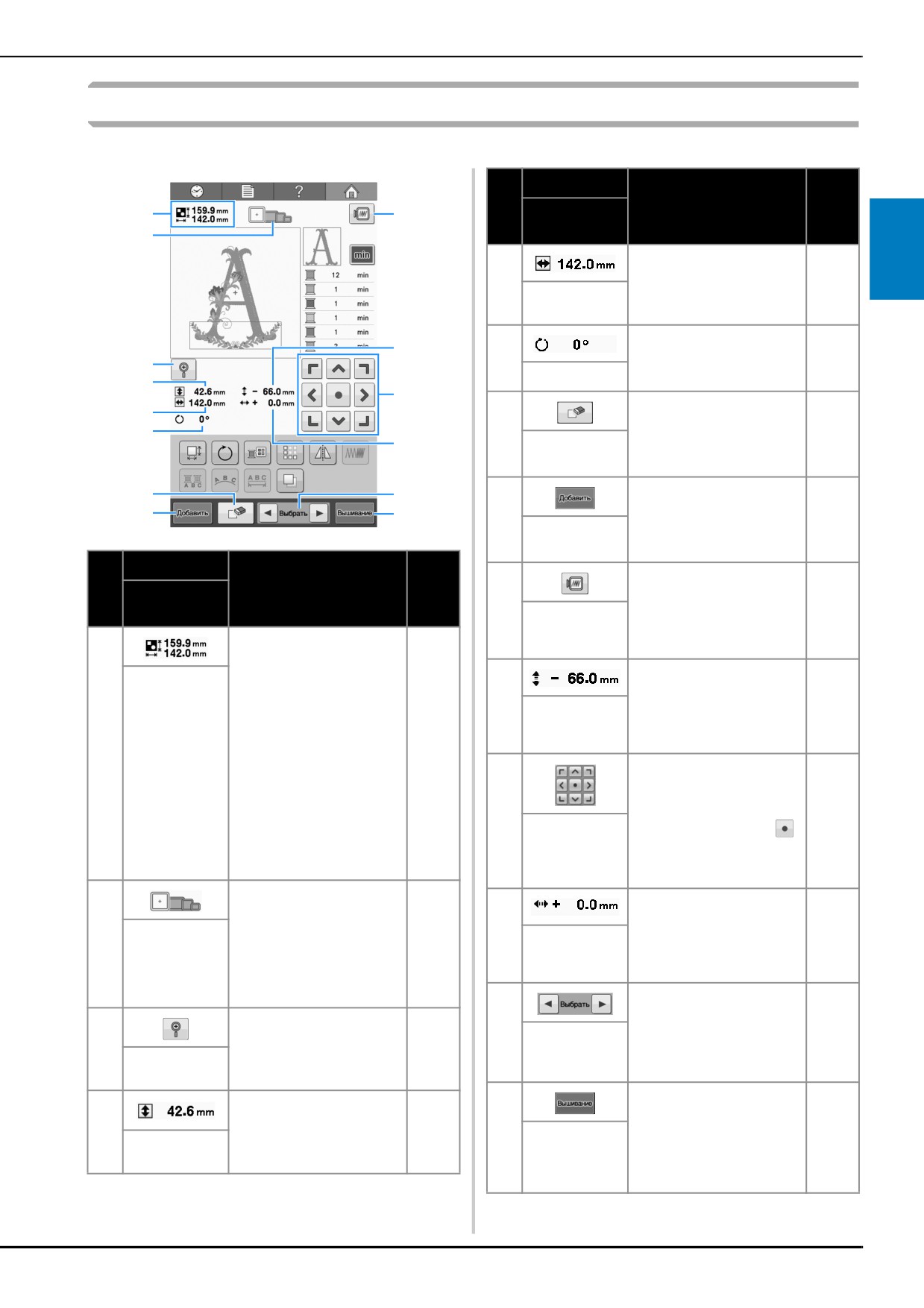

Пояснения к изображениям на экране редактирования рисунков

На этом экране можно редактировать рисунок.

Отображение

No.

Функция

Страница

Название

кнопки

Показывает размер по

горизонтали

Размер (по

редактируемого рисунка.

горизонтали)

Показывает угол, на

стр.

который поворачивается

123

редактируемый рисунок.

Угол поворота

Служит для удаления

рисунка. При нажатии

стр.

этой кнопки

136

Кнопка

редактируемый рисунок

удаления

удаляется.

Служит для добавления

рисунков. При нажатии

стр.

этой кнопки появляется

119

Кнопка

экран выбора группы

добавления

рисунков.

Отображение

Позволяет отобразить на

No.

Функция

Страница

Название

дисплее изображение

стр.

кнопки

рисунка для

Кнопка

предварительного

Показывает размер

просмотра

просмотра.

рисунка вышивки, в

текущий момент

представленного в

Показывает расстояние

области отображения

по вертикали, на которое

стр.

рисунков. Верхнее

Расстояние от

перемещается

121

значение указывает

центра (по

редактируемый рисунок.

высоту, а нижнее -

вертикали)

ширину. Если рисунок

Размер

вышивки состоит из

Перемещение позиции

рисунка

нескольких

вышивания

скомбинированных

редактируемого рисунка

рисунков, указывается

в направлении стрелки.

стр.

размер всего рисунка в

(При нажатии кнопки

121

целом, включающего в

Кнопки

позиция вышивания

себя все составляющие

позиционирования

перемещается в центр

его рисунки.

области вышивания.)

Показывает размеры

пялец, которые могут

Показывает расстояние

использоваться для

по горизонтали, на

стр.

вышивания рисунка, в

стр.

Расстояние от

которое перемещается

121

текущий момент

Обозначения

центра (по

редактируемый рисунок.

пялец

представленного в

горизонтали)

области отображения

рисунков.

Служат для выбора

редактируемого рисунка,

когда рисунок вышивки

стр.

Увеличивает рисунок на

стр.

Кнопки

состоит из нескольких

120

выбора

экране на 200%.

120

скомбинированных

Кнопка

рисунка

рисунков.

увеличения

Показывает размер по

Служит для завершения

вертикали

редактирования и

стр.

Кнопка

Размер (по

редактируемого рисунка.

возврата к экрану

выбора

вертикали)

вышивки.

режима

вышивания

Швейная машина Brother (Код продукта: 882-T51). Руководство пользователя - часть 2
