Швейная машина Brother (Код продукта: 884-T09). Руководство пользователя

—————————————————————————————————————————————————————————————————————————————————————

Введение

Благодарим вас за покупку этой вышивальной машины. Перед началом использования машины

внимательно прочитайте раздел “ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ” и изучите

приведенные в данном руководстве инструкции по правильному выполнению различных функций.

После изучения данного руководства храните его в легкодоступном месте, чтобы можно

было при необходимости быстро получить нужную справку.

ВАЖНЫЕ ИНСТРУКЦИИ ПО

БЕЗОПАСНОСТИ

Прочитайте эти инструкции по безопасности перед началом

использования машины.

ОПАСНО!

- Для предотвращения риска поражения

электрическим током:

Всегда сразу после использования отключайте машину от электрической сети, перед

проведением очистки или любых из описанных в данном руководстве регулировок,

выполняемых пользователем, а также перед тем как оставить машину без присмотра.

ВНИМАНИЕ!

- Для уменьшения риска возгорания,

поражения электрическим током, получения ожогов или травм:

Всегда отключайте машину от электросети при смазке или выполнении любых других

регулировок, разрешенных пользователю и описанных в данном руководстве.

• Чтобы отключить машину от сети, установите выключатель в положение “O” (Выкл.), затем

возьмитесь за вилку кабеля питания и выньте ее из розетки. Не тяните за кабель питания.

• Вставляйте вилку кабеля питания напрямую в стенную розетку. Не используйте удлинители.

• Всегда отключайте машину от сети в случае отключения электроэнергии.

Опасность поражения электрическим током!

• Данная машина должна быть подключена к источнику питания переменного тока,

имеющему характеристики, указанные на паспортной табличке. Не подключайте

машину к источнику питания постоянного тока или инвертеру. Если вы не знаете,

какой источник питания используется, обратитесь к квалифицированному электрику.

• Данная машина одобрена для использования только в стране приобретения.

Запрещается использовать машину, если у нее поврежден кабель питания или вилка,

если машина плохо работает, если ее уронили, если она была повреждена или если

на нее попала вода. В этих случаях отправьте машину ближайшему официальному

дилеру BROTHER или в официальный сервисный центр для проверки, ремонта и

наладки ее электрической или механической части.

• Во избежание поражения электрическим током или возникновения пожара не

используйте поврежденную вилку кабеля питания или непрочно закрепленную

розетку. Проверяйте, что вилка кабеля питания вставлена надежно и до конца.

• Если при хранении или использовании машины вы заметите необычные признаки

(запах, нагрев, изменение цвета или формы и т.п.), немедленно прекратите работу и

отсоедините кабель питания от розетки.

Введение 1

———————————————————————————————————————————————————————————————————————————————————

• При переноске машины поднимать ее следует за нижнюю часть. Если поднимать

машину, взявшись за любую другую ее часть, возможно повреждение или падение

машины, что может привести к травме.

• При поднимании машины будьте осторожны и не делайте резких движений,

поскольку резкие движения могут привести к травмам спины или колен.

• При переноске машины будьте осторожны и не касайтесь панели управления, нитенаправителей

или любых других деталей, поскольку это может привести к получению травмы.

Всегда следите, чтобы на рабочем месте не было лишних предметов:

• Запрещается работать на машине, если заблокированы какие-либо из

вентиляционных отверстий. Содержите вентиляционные отверстия машины в

чистоте, своевременно очищайте их от пыли, грязи, обрывков ткани и ворса.

• Не используйте удлинители. Вставляйте вилку кабеля питания напрямую в стенную розетку.

• Запрещается ронять и вставлять любые предметы в любые отверстия машины.

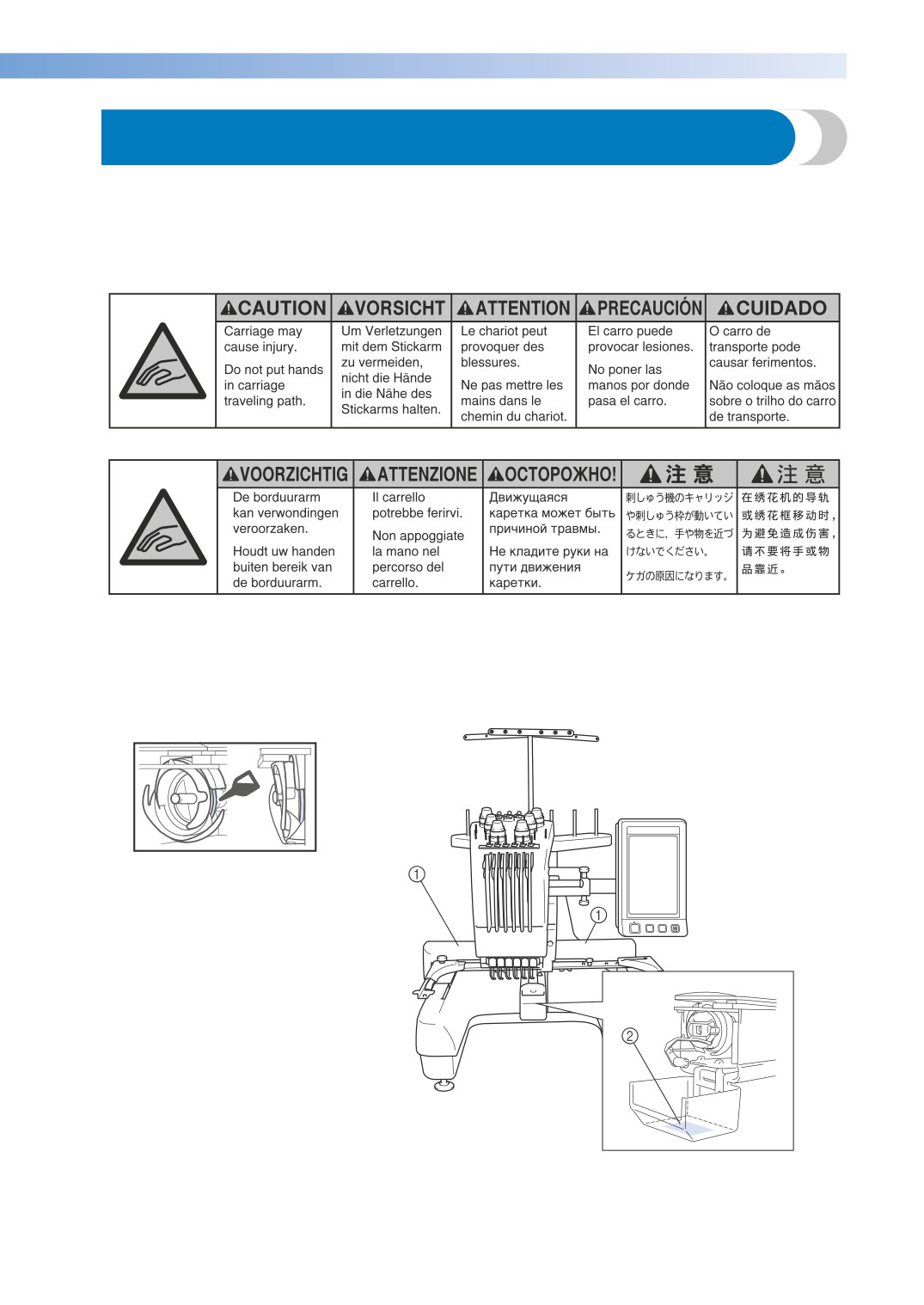

• Во избежание травм держите пальцы вдали от всех открытых частей машины

(например, каретки), поскольку в противном случае возможно получение травм.

• Не используйте машину в помещениях, в которых распыляются какие-либо аэрозоли

или подается чистый кислород.

• Не используйте машину вблизи от источников тепла (например, плита или утюг); в

противном случае машина, кабель питания или швейное изделие могут загореться,

что приведет к пожару или поражению электрическим током.

• Не используйте эту машину рядом с открытым пламенем, поскольку при

перемещении пялец обрабатываемый материал может загореться.

• Не устанавливайте эту машину на неровной поверхности (например на неустойчивом

или наклонном столе), так как это может привести к падению машины и, как

следствие, к получению травм.

При шитье требуется особая осторожность:

• Всегда внимательно следите за иглой. Не используйте погнутые или поврежденные иглы.

• Держите пальцы вдали от любых движущихся частей машины. Будьте особенно

осторожны при работе рядом с иглой.

• Во время работы не касайтесь корпуса игловодителя и любых движущихся деталей

рядом с корпусом игловодителя, поскольку это может привести к получению травмы.

• При выполнении любых операций в области иглы (например, при замене иглы)

выключите машину, установив выключатель в положение “O”.

• Не используйте поврежденную или ненадлежащую игольную пластину, поскольку это

может привести к поломке иглы.

Эта машина не предназначена для детей:

• Будьте особенно внимательны, когда машина используется детьми или когда во

время работы на машине рядом находятся дети.

• Данная машина не предназначена для использования малолетними детьми или

инвалидами без присмотра.

• Следите за детьми. Не допускайте, чтобы они играли с данной машиной.

• Используйте входящие в комплект поставки машины ножницы и вспарыватель только

по их прямому назначению. При прорезывании отверстий с помощью вспарывателя

следите, чтобы руки не оказались на пути вспарывателя; в противном случае можно

получить травму, если вспарыватель случайно соскользнет.

• Пластиковый пакет, в который упакована эта машина, следует выбросить или

хранить так, чтобы он не попал в руки детям. Ни в коем случае не разрешайте детям

играть с пакетом, так как при неосторожном обращении с ним они могут задохнуться.

• Не используйте машину для работы вне помещения.

Для обеспечения длительного срока эксплуатации машины:

• Не храните машину под прямыми солнечными лучами или в условиях высокой

влажности. Не эксплуатируйте и не храните машину вблизи нагревательных приборов,

таких как включенный утюг, галогенные лампы, или вблизи других источников тепла.

• Для очистки машины используйте только нейтральные моющие средства или мыло.

Категорически запрещается использование бензина, других растворителей и абразивных

чистящих порошков, поскольку это может привести к повреждению корпуса машины.

• Перед заменой или установкой любых узлов машины, иглы или других частей следует

обязательно просмотреть руководство по эксплуатации, чтобы правильно выполнить установку.

Для ремонта или наладки машины:

• Не пытайтесь разбирать, самостоятельно ремонтировать или изменять конструкцию

машины, поскольку это может привести к возгоранию, поражению электрическим

током или получению травмы.

• Если модуль подсветки вышел из строя, его замена должна производиться

уполномоченным дилером.

• В случае возникновения неисправности или при выполнении необходимой настройки

сначала попробуйте самостоятельно осмотреть и наладить машину, следуя

указаниям в таблице поиска и устранения неисправностей в конце данного

руководства по эксплуатации. Если неисправность устранить самостоятельно не

удается, обратитесь к местному официальному дилеру Brother.

Используйте машину только по ее прямому назначению, согласно

описанию в настоящем руководстве.

Используйте только те принадлежности, которые рекомендованы

изготовителем и указаны в данном руководстве.

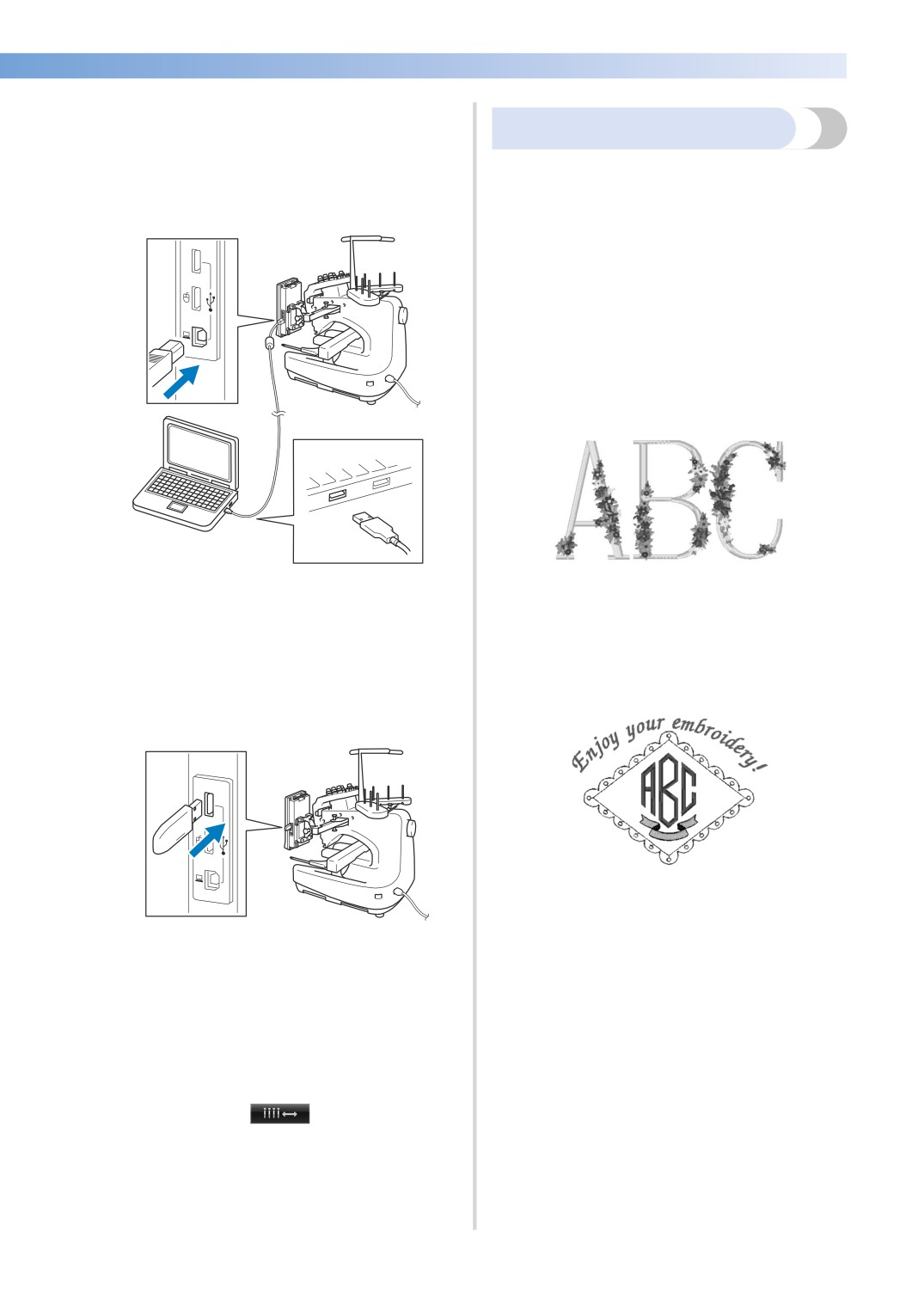

Используйте только соединительный кабель (кабель USB), входящий в

комплект поставки машины.

Используйте только мышь, специально предназначенную для этой машины.

Содержимое настоящего руководства и эксплуатационные характеристики

могут быть изменены без предварительного уведомления.

Для получения дополнительной информации и обновлений посетите наш

веб-сайт www.brother.com

СОХРАНИТЕ ЭТО РУКОВОДСТВО

Данная машина предназначена только для бытового применения.

Данное устройство не предназначено для использования людьми (в том числе детьми) с

ограниченными физическими, сенсорными или умственными возможностями или не

имеющими достаточных знаний и навыков, за исключением случаев, когда наблюдение

за ними или их обучение проводится лицами, отвечающими за их безопасность. Следите

за детьми и не допускайте, чтобы они играли с данным устройством.

Эта машина может использоваться детьми от 8-ми лет и старше, людьми с

ограниченными физическими, сенсорными или умственными

способностями, или людьми с недостаточным опытом и знаниями, если они

находятся под присмотром или были проинструктированы относительно

безопасного использования устройства и осознают сопутствующие риски.

Детям не следует играть с машиной. Чистка и пользовательское

обслуживание не могут выполняться детьми без присмотра взрослых.

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 3

Лицензионное соглашение

Данная машина поставляется с комплектом данных, программного обеспечения и/или

документации (далее совокупно именуется “СОДЕРЖИМОЕ”), являющимся

собственностью компании Brother Industries, Ltd. (далее “BROTHER”).

ПРЕДПОЛАГАЕТСЯ ЧТО ПОКУПАТЕЛЬ, ИСПОЛЬЗУЯ СОДЕРЖИМОЕ, ПРИНИМАЕТ

ВСЕ УСЛОВИЯ ДАННОГО СОГЛАШЕНИЯ. Компания BROTHER оставляет за собой все

права на СОДЕРЖИМОЕ и копии СОДЕРЖИМОГО, включенные в данный комплект.

СОДЕРЖИМОЕ лицензируется (не продается) вам (далее “ПОКУПАТЕЛЬ”) в

соответствии с условиями и положениями настоящего Соглашения.

ПОКУПАТЕЛЮ предоставляется лицензия на:

•

Использование СОДЕРЖИМОГО совместно с вышивальной машиной для

выполнения вышивки.

•

Использование СОДЕРЖИМОГО совместно с вышивальной машиной, которой

владеет или которую применяет ПОКУПАТЕЛЬ при условии, что СОДЕРЖИМОЕ не

используется одновременно на нескольких вышивальных машинах.

За исключением указанных в этом документе случаев ПОКУПАТЕЛЬ не может:

•

Одновременно предоставлять для использования более одной копии

СОДЕРЖИМОГО.

•

Воспроизводить, изменять, публиковать, распространять, продавать, отдавать в

пользование, сублицензировать или каким-либо иным способом предоставлять

доступ к СОДЕРЖИМОМУ другим пользователям.

•

Распространять, брать в пользование, сублицензировать, отдавать в пользование,

продавать, передавать или отдавать носитель данных или СОДЕРЖИМОЕ.

•

Декомпилировать, дизассемблировать или использовать иные методы анализа

исходного кода СОДЕРЖИМОГО или оказывать помощь другим лицам в

использовании этих методов.

•

Изменять, переводить, изменять или адаптировать СОДЕРЖИМОЕ или любую его

часть для деловых, коммерческих или производственных целей.

•

Продавать или иным образом распространять ВЫШИВКИ, созданные с

использованием СОДЕРЖИМОГО, КОТОРОЕ В ИСХОДНОМ ВИДЕ ИМЕЕТ

УВЕДОМЛЕНИЕ ОБ АВТОРСКОМ ПРАВЕ, ПРИНАДЛЕЖАЩЕМ ЛЮБОЙ ИНОЙ

СТОРОНЕ, ЧЕМ BROTHER (например, “© DISNEY”).

Компания BROTHER сохраняет все права, явным образом не предоставленные

ПОКУПАТЕЛЮ в рамках этого документа.

Это соглашение не содержит никаких ссылок на отказ от прав компании BROTHER по

действующим законам. Данное соглашение должно регулироваться в соответствии с

законодательством Японии.

Все запросы, касающиеся данного Соглашения, высылайте в письменной форме по

адресу: Brother Industries, Ltd., 1-1-1 Kawagishi, Mizuho-ku, Nagoya 467-8562, Japan,

Attention: P&H company Sales and Marketing Dept.

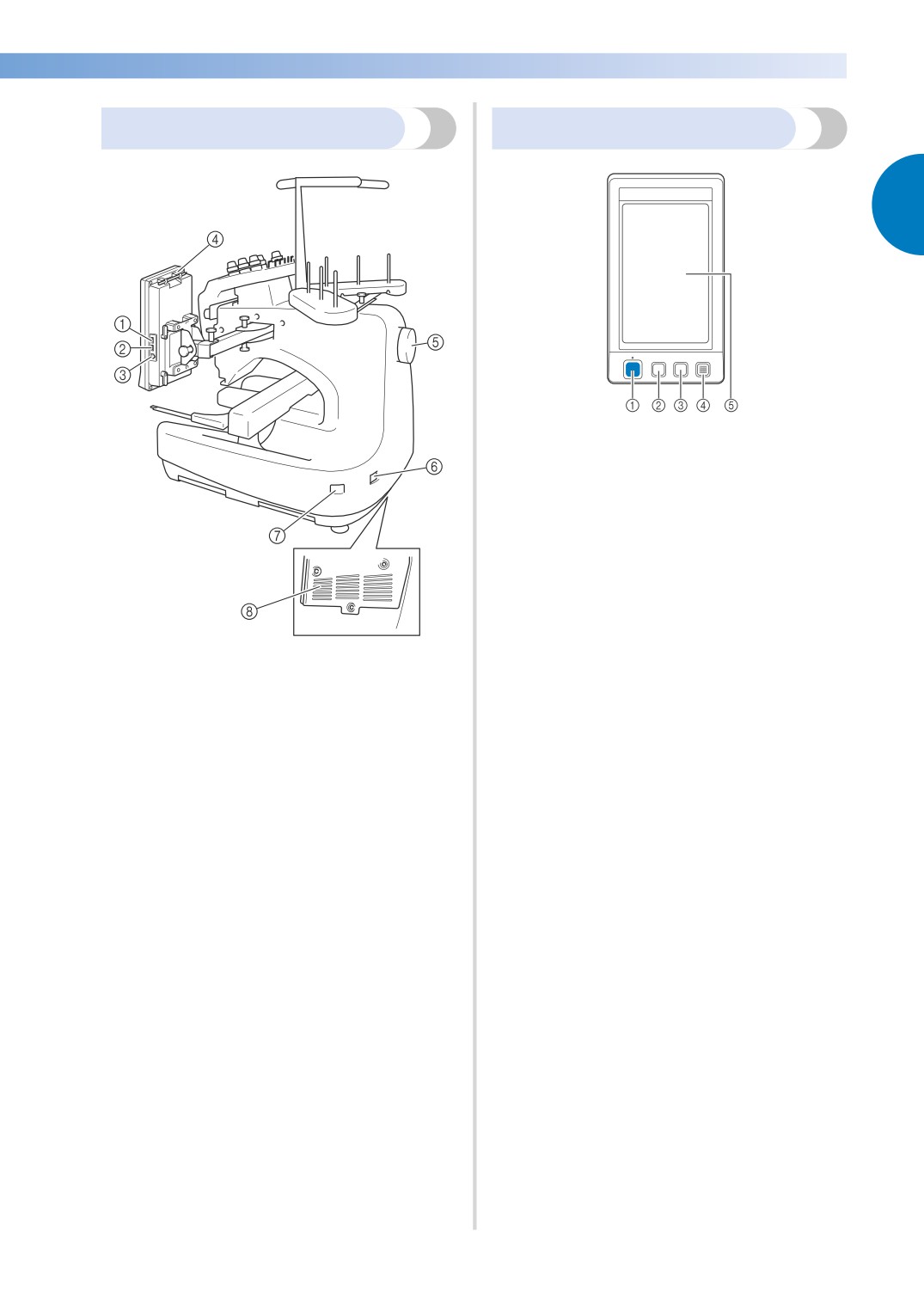

Компоненты и функции машины

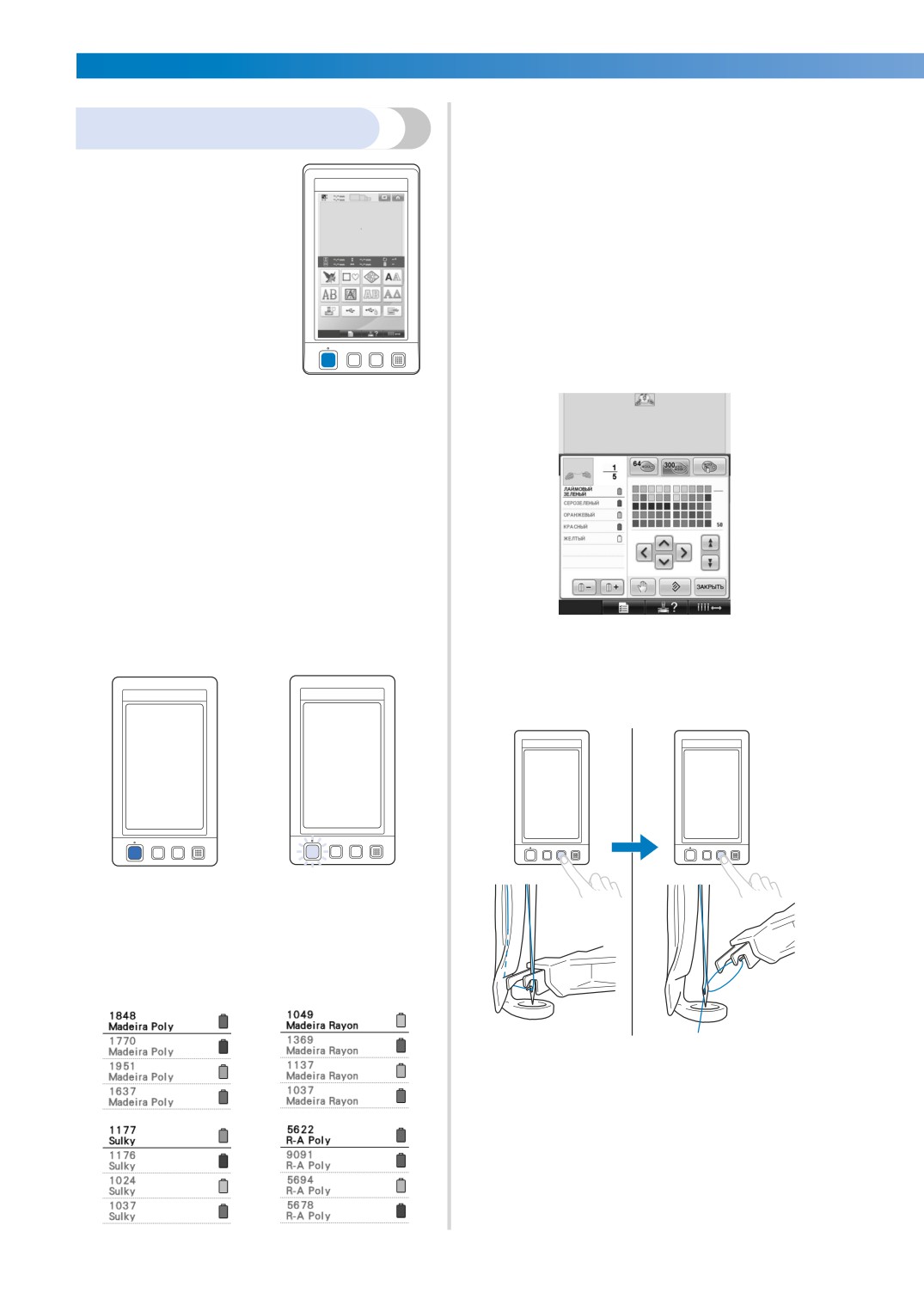

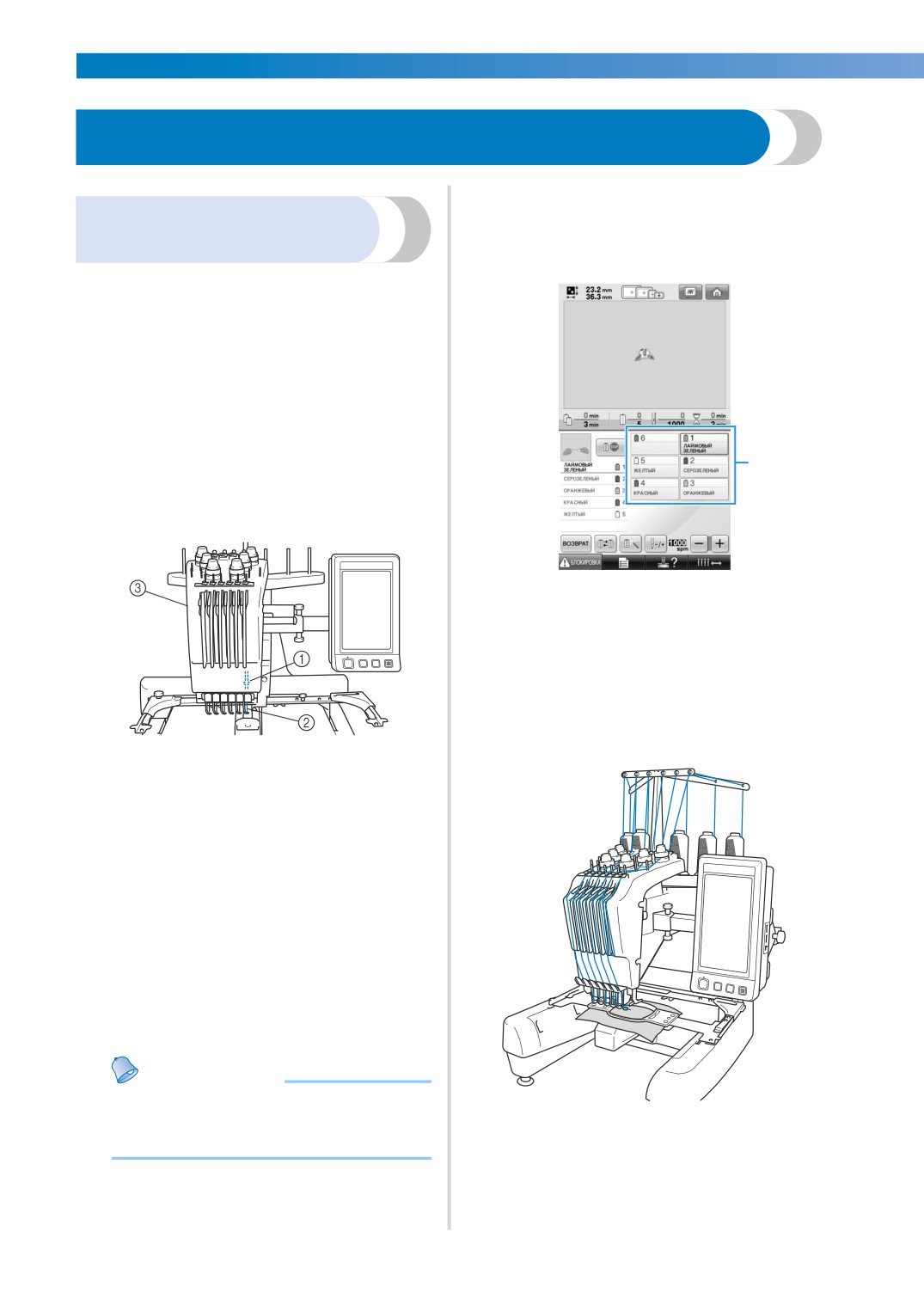

Список цветов нитей, назначенных

Вышивание на

игловодителям, отображается на экране.

Заправляйте нити в игловодители

шестиигольной машине

соответственно отображаемому списку.

На вашей машине установлено шесть игл, в

каждую из которых заправлены нити

различных цветов. На этой машине можно

вышивать многоцветные вышивки с помощью

автоматического выбора соответствующей

иглы для каждого цвета.

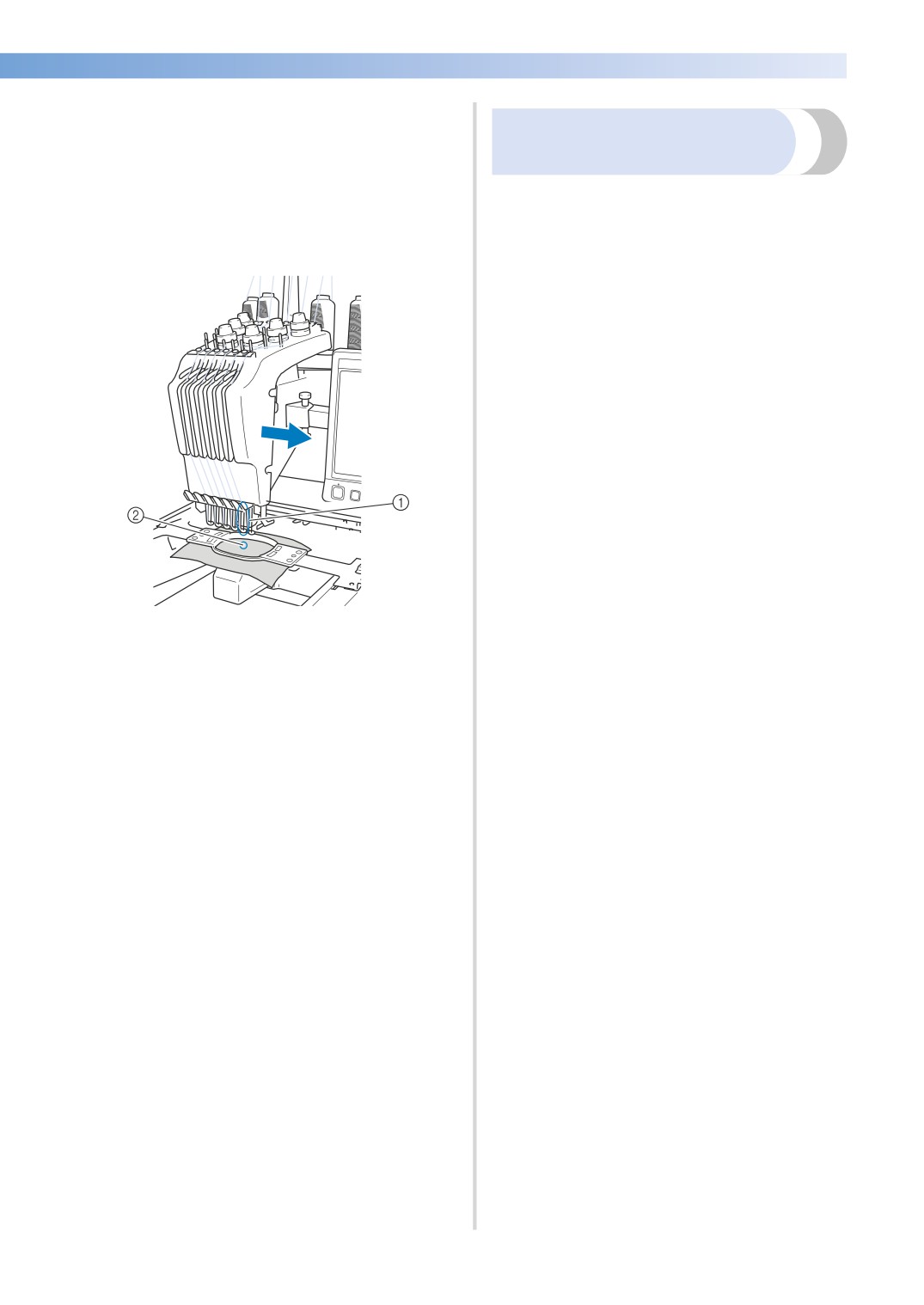

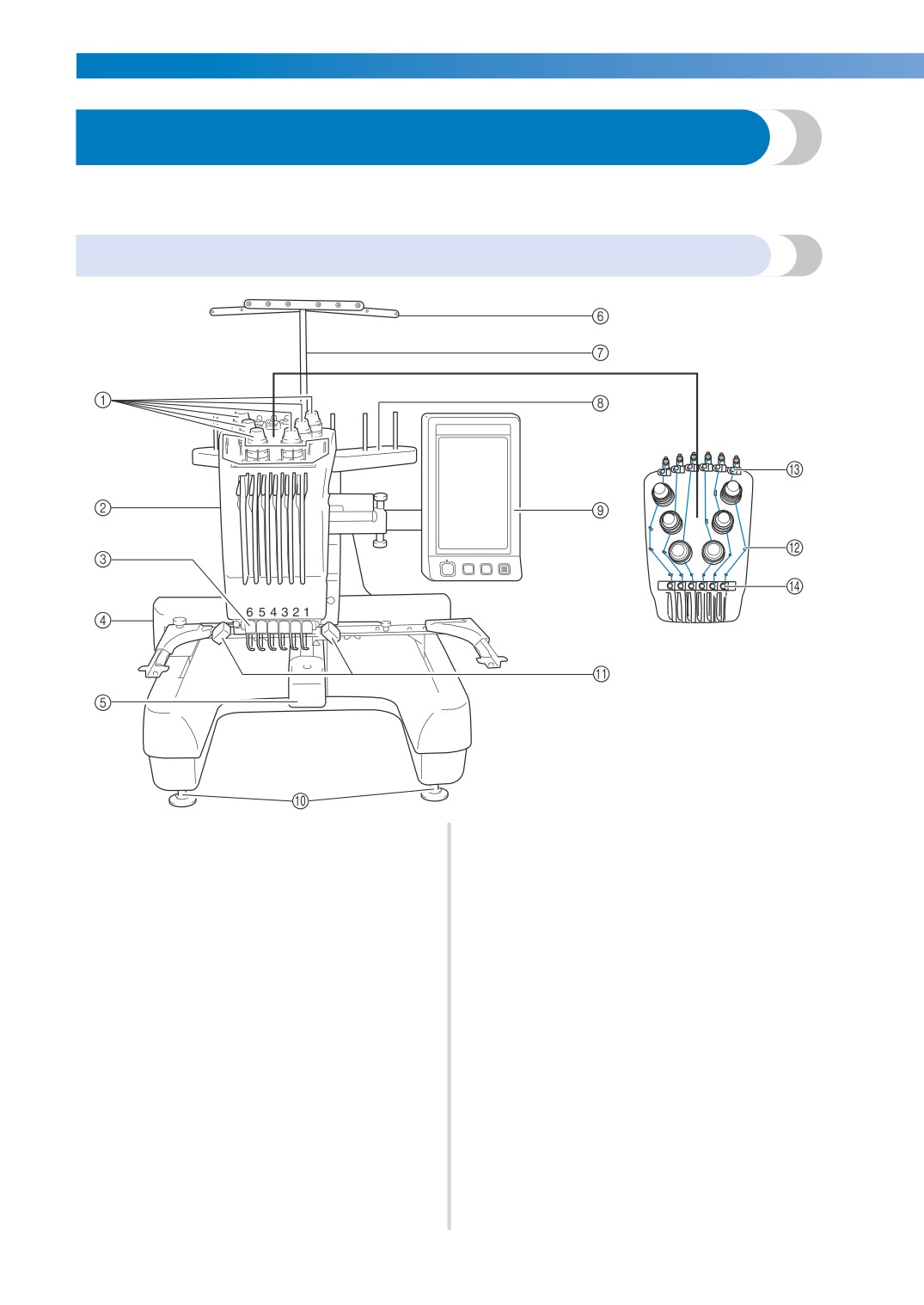

Механизм, поднимающий и опускающий иглы,

называется “игловодителем”, и игловодители

располагаются в корпусе игловодителей.

Игловодители нумеруются справа налево:

игловодитель 1, игловодитель 2, игловодитель

3, игловодитель 4, игловодитель 5 и

игловодитель 6.

1 Так обозначаются нити, заправленные в

игловодители.

Стержни для катушек, ручки регулировки

натяжения нити, рычаги нитепритягивателей и

пути заправки нитей, упоминаемые в описании

процедуры заправки верхней нити,

различаются в зависимости от

соответствующего номера игловодителя.

1 Игловодитель 1

2 Игла 1

3 Корпус игловодителей

Машина автоматически назначает нить

определенного цвета каждой игле. Если в иглу

уже заправлена нить того цвета, который

будет использоваться в следующей вышивке,

машина назначит этот цвет этой игле, что

позволяет сократить число замен катушек с

нитью. Это также значит, что машина не

всегда назначает цвета соответственно

номеру иглы — назначение цветов

выполняется на основании цветов нитей,

заправленных на данный момент.

Напоминание

● Вышивание производится не

обязательно в порядке возрастания

номеров игловодителей.

Одновременно для вышивания могут

использоваться не все шесть игл.

Отличия по сравнению с

Одновременно только одна игла

одноигольными машинами

перемещается в позицию вышивания. Корпус

игловодителей перемещается вправо или

■ Можно вышивать вышивки с шестью или

влево соответственно порядку вышивания,

менее цветами без необходимости

чтобы переместить в позицию вышивания

замены катушек с нитями

игловодитель с нитью нужного цвета.

На одноигольных машинах замену катушки с

нитью и заправку нити в машину необходимо

выполнять каждый раз, когда требуется

другой цвет нити. На этой машине менять

катушки с нитями и заправлять нить в машину

не требуется, если вышиваются рисунки,

содержащие 6 или менее цветов. Если общее

число цветов в вышивке меньше 6, а общее

число смены цветов больше 7, машина

автоматически возвращается к уже

использованной игле и вышивает тот же цвет.

■ При автоматическом вышивании

уменьшается время вышивания

Машина останавливается только для замены

катушек с нитями при вышивании рисунков,

содержащих 7 или более цветов; во всех

остальных случаях машина автоматически

выполняет все операции — не только смену

цветов нитей, но и опускание прижимной

1 Игла в позиции вышивания

лапки и выполнение требуемых операций в

Игла располагается над отверстием в

начальной и конечной позициях. Поскольку

игольной пластине 2.

машина сама меняет нити и завершает

шитье, время вышивания сокращается.

При запуске машины прижимная лапка

автоматически опускается. После этого

■ В начале и в конце строчки концы нитей

выполняется вышивание, а нить вытягивается

автоматически вытягиваются на

из материала при обрезке нитей и смене цвета

изнаночную сторону и удерживаются

нити (для подведения требуемых игл к зоне

Поскольку в начале вышивания нового

вышивания). После завершения вышивания

цвета машина автоматически продевает

машина останавливается. Если в рисунке

верхнюю нить на изнаночную сторону и

вышивания используется 7 или более цветов,

вытягивает верхнюю нить из материала при

машина остановится в тот момент, когда

обрезке нити, вам вообще не нужно

потребуется замена катушек с нитями; при

обрабатывать концы верхних нитей.

этом на ЖК-дисплее отобразятся инструкции с

■ Автоматически перемещает пяльцы в

описанием дальнейших действий.

позицию вышивания

На одноигольных машинах в большинстве

случаев вышивка центрируется в пяльцах и

необходимо правильно размещать

материал в пяльцах так, чтобы центр

требуемой позиции вышивания совпадал с

центром пялец. На этой машине позиция

вышивания определяется путем

перемещения пялец, что облегчает

вышивание в любом месте на пяльцах.

Кроме того, позицию вышивания можно

легко определить уже после того, как

материал закреплен в пяльцах и пяльцы

установлены на машине, — независимо от

того, как материал расположен в пяльцах.

Компоненты и функции машины 9

■ Усовершенствованная функция

Другие функции

отображения цветов нитей позволяет

увидеть цвета в виде реалистических

■ Легкочитаемый и

настоящих цветов

простой в

Цвета и номера цветов нитей сохраняются в

использовании ЖК-

памяти машины. Из этой библиотеки цветов

дисплей

нитей можно выбрать цвета для создания

Благодаря большому

собственной таблицы цветов нитей. Если

цветному ЖК-дисплею,

цвета рисунка вышивания меняются в

при предварительном

пределах этой таблицы, можно отобразить

просмотре рисунка

рисунок вышивания только с цветами,

вышивания можно

которые у вас есть. Кроме того, можно

увидеть очень

отобразить рисунок вышивания таким,

реалистическое

каким он будет после вышивания.


окончательной вышивки. Кроме того, поскольку

ЖК-дисплей представляет собой сенсорный

экран, для выполнения операций достаточно

просто прикоснуться к экранным кнопкам.

■ Механизм безопасности

Машина оборудована механизмом блокировки,

исключающим получение травм при случайном

включении машины. Машину можно запустить

только после выключения блокировки. Цвет

кнопки “Пуск/Стоп” показывает, заблокирована

ли машина в данный момент.

Красный, горит

Зеленый, мигает

■ Устройство автоматической заправки

непрерывно

нити в иглу

Механизм автоматической заправки нити

облегчает заправку нити в иглу.

Машина

Машину можно

заблокирована.

включить.

■ Широкий набор информации о цветах нитей

Доступна информация о цветах нитей для

стандартных марок нитей, что облегчает

выбор нужного цвета нити.

■ USB-порт в стандартной комплектации

В случае подключения машины к

Имеющиеся функции

компьютеру через прилагаемый кабель USB

Можно вышивать композиции вышивания

рисунки вышивания можно переносить на

размером до 200 мм (В) × 300 мм (Ш). Если

машину с компьютера. См. “Компьютер

используется устройство для вышивания

(USB)” на стр. 156.

бейсболок (опция), можно делать вышивки на

головных уборах.

■ Различные встроенные рисунки

вышивания

Помимо множества встроенных рисунков

вышивания (для текста, композиций и

обрамлений), имеются дополнительные

карты вышивания, которые намного

расширяют библиотеку рисунков

вышивания для этой машины.

■ Редактирование рисунков вышивания

Если машина установлена на таком

Можно комбинировать текст и рисунки

расстоянии от компьютера, что кабель USB не

вышивания, а также настроить форму

достает до компьютера, рисунки вышивания

расположения текста в вышивке.

можно перенести с компьютера путем

На машине можно также настроить

временного сохранения их на USB-носитель,

вышивание повторяющегося рисунка.

который затем подключается к машине. См.

“USB-носитель” на стр. 160.

■ Перемещение

или заправку нити для

выбранного игловодителя можно

выполнить в любое время

Когда выполняется выбор, редактирование или

вышивание рисунка, для заправки нити или

перемещения в позицию вышивания можно в

любое время выбрать любой игловодитель.

Нажмите кнопку

, чтобы открыть

экран перемещения иглы, затем выберите

номер игловодителя для перемещения или

заправки нити. (См. “Перемещение

выбранного игловодителя и заправка нити в

него” на стр. 61.)

Компоненты и функции машины 11

Структура руководства

Настоящее руководство содержит разделы, описанные ниже.

Изучите эти разделы

Поиск необходимой

перед началом работы

информации

Глава 1: Подготовка к работе

■ Поиск в руководстве

В этой главе описана установка вышивальной

По заголовку

машины и различные предварительные

Просмотрите приведенное слева описание

операции, которые необходимо выполнить

глав, а затем просмотрите оглавление.

перед началом шитья.

По ключевому слову

Глава 2: Руководство по вышиванию

Используйте для поиска алфавитный

В этой главе описываются основные операции

указатель в конце настоящего руководства.

вышивания, начиная с настройки машины и

Найдите нужное ключевое слово и

вышивания рисунка и заканчивая процедурой

перейдите на указанную страницу.

завершения шитья. Выполнение инструкций по

По экрану дисплея

вышиванию рисунка, приведенных в этой

В таблицах на страницах 70 - 78 приведено

главе, позволяет овладеть навыками работы с

описание клавиш и различной информации,

данной вышивальной машиной.

отображаемой на ЖК-дисплее. Подробную

Глава 3: Другие базовые процедуры

информацию см. на указанной странице.

В этой главе описывается порядок выполнения

По вопросам

операций, не описанных в главе 2 (например,

Возможные вопросы и указание

вышивание рисунка с использованием семи и

соответствующих им операций приведены

более цветов), и другие необходимые

на стр. 79. Подробную информацию см. на

операции (например, замена иглы).

указанной странице.

■ Поиск справочной информации на

дисплее машины

Обращайтесь к этим разделам,

В этой машине имеется функция

когда требуется

встроенной справки.

дополнительная информация

Просмотр инструкций по выполнению

Глава 4: Настройки процедуры вышивания

операций

В этой главе описаны различные настройки

Нажмите на машине кнопку вызова

вышивания, облегчающие работу.

руководства по эксплуатации и просмотрите

Глава 5: Выбор/редактирование/

требуемую информацию. Подробные

сохранение рисунков

инструкции по использованию кнопки

В этой главе подробно описываются операции

вызова руководства по эксплуатации

выбора, редактирования и сохранения

машины см. на стр. 206.

рисунков для вышивания.

Глава 6: Базовые настройки и функция

справки

В этой главе приводится описание

использования кнопки настройки и кнопки

вызова руководства по эксплуатации машины.

Также приводится подробная информация об

изменении базовых настроек вышивальной

машины и просмотре инструкций по

выполнению операций на ЖК-дисплее.

Глава 7: Приложение

В этой главе приведено описание способов

выполнения различных операций вышивания,

создания красивых вышивок, а также подробную

информацию об обслуживании машины и

способах устранения различных неполадок.

Содержание

Введение

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Лицензионное соглашение

Предупредительные метки

Компоненты и функции машины

Вышивание на шестиигольной машине

Отличия по сравнению с одноигольными машинами

Другие функции

Имеющиеся функции

Структура руководства

Изучите эти разделы перед началом работы

Обращайтесь к этим разделам, когда требуется дополнительная информация

Поиск необходимой информации

ПОДГОТОВКА К РАБОТЕ

Узлы и детали машины и их функции

Вид спереди

Вид справа/сзади

Панель управления

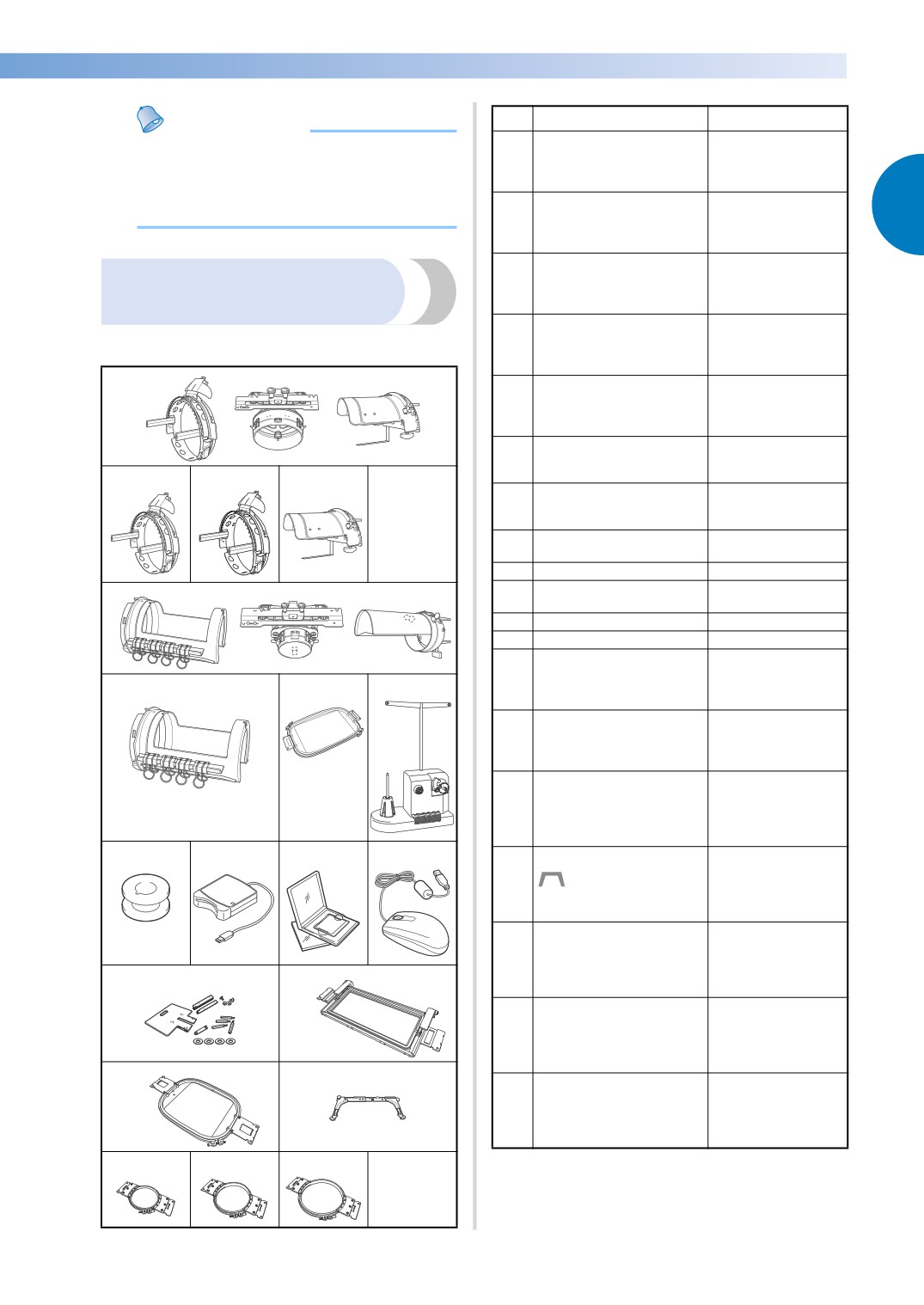

Принадлежности

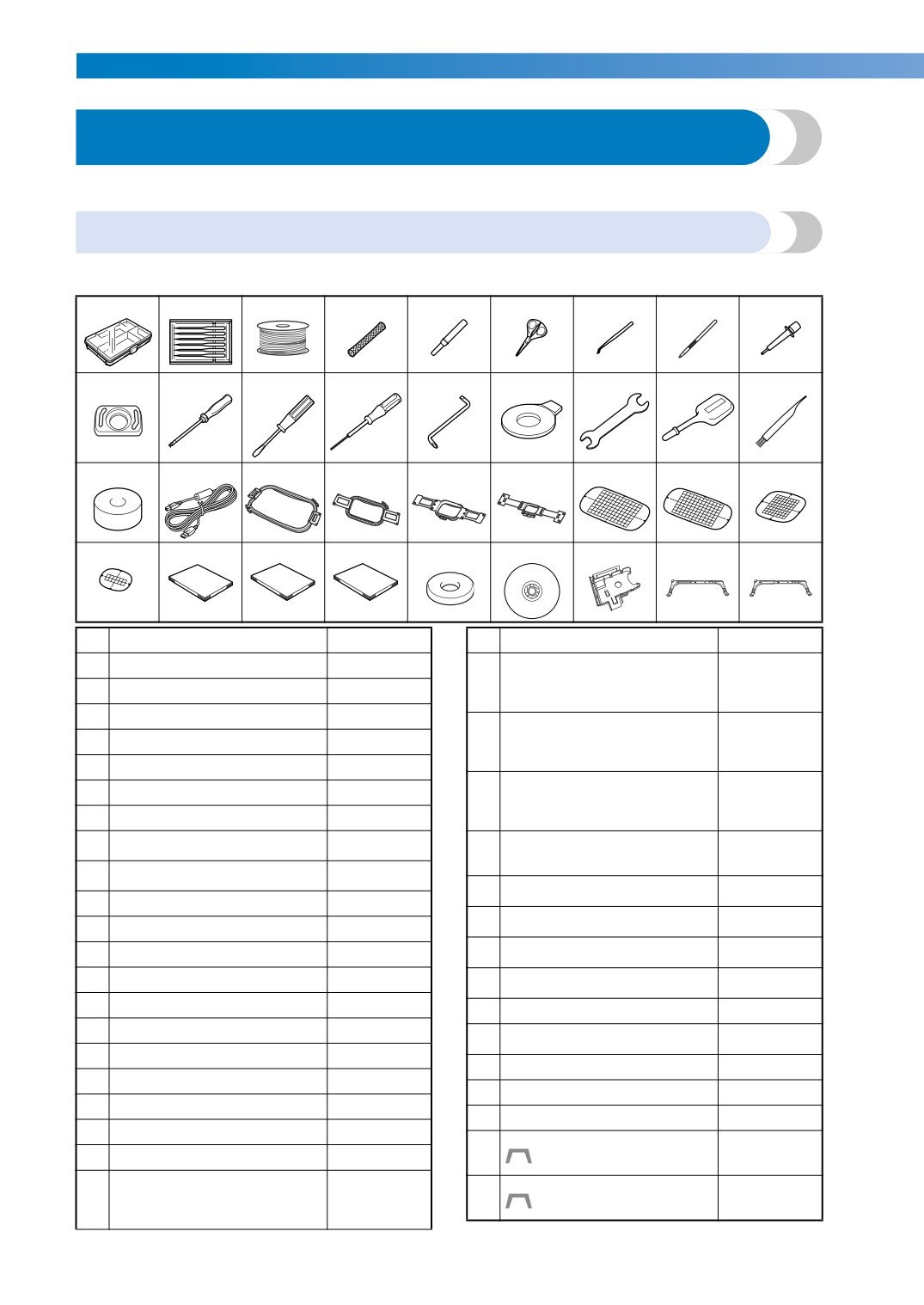

Принадлежности в комплекте поставки

Дополнительные принадлежности

Установка машины

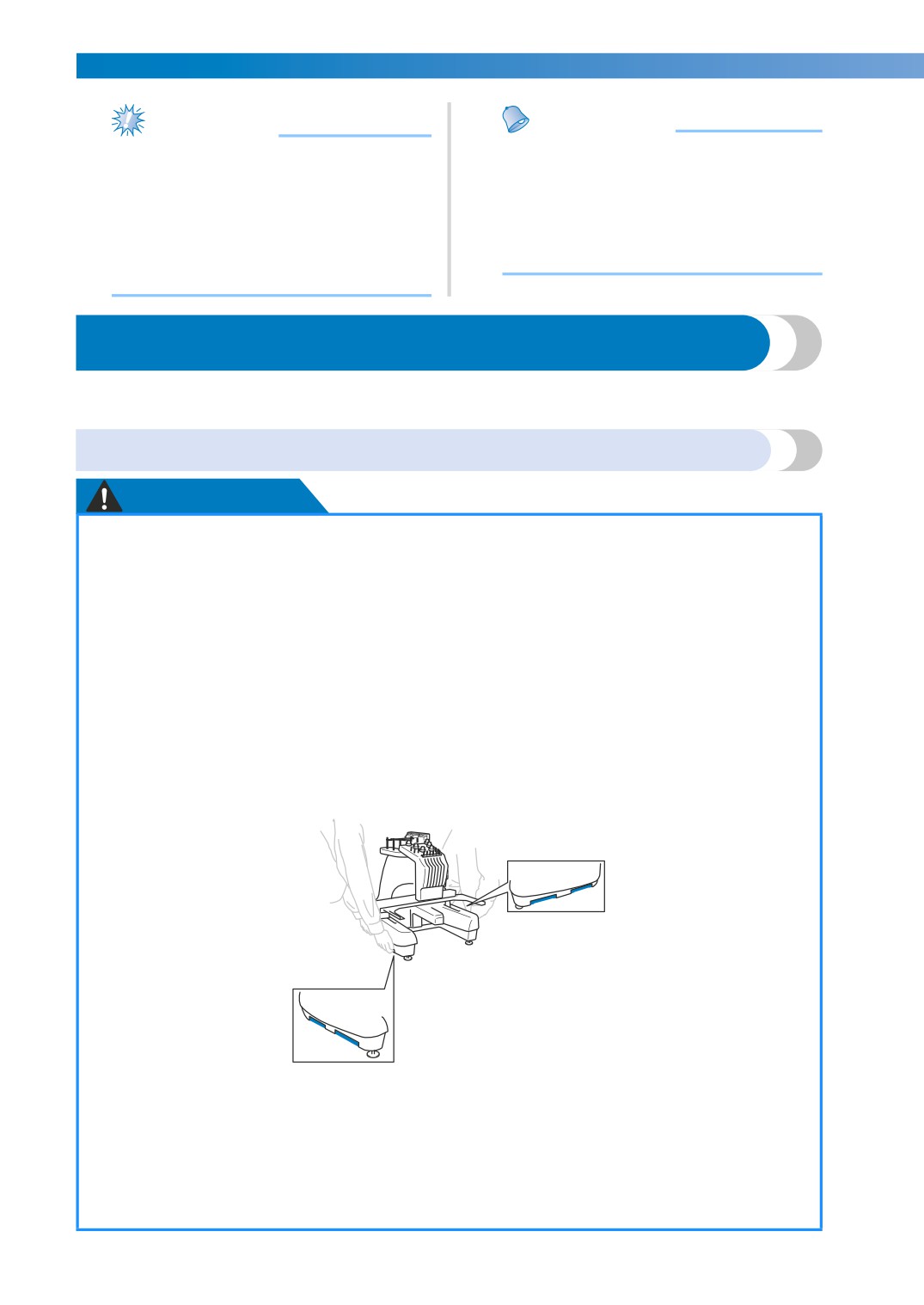

Меры предосторожности при транспортировке и установке

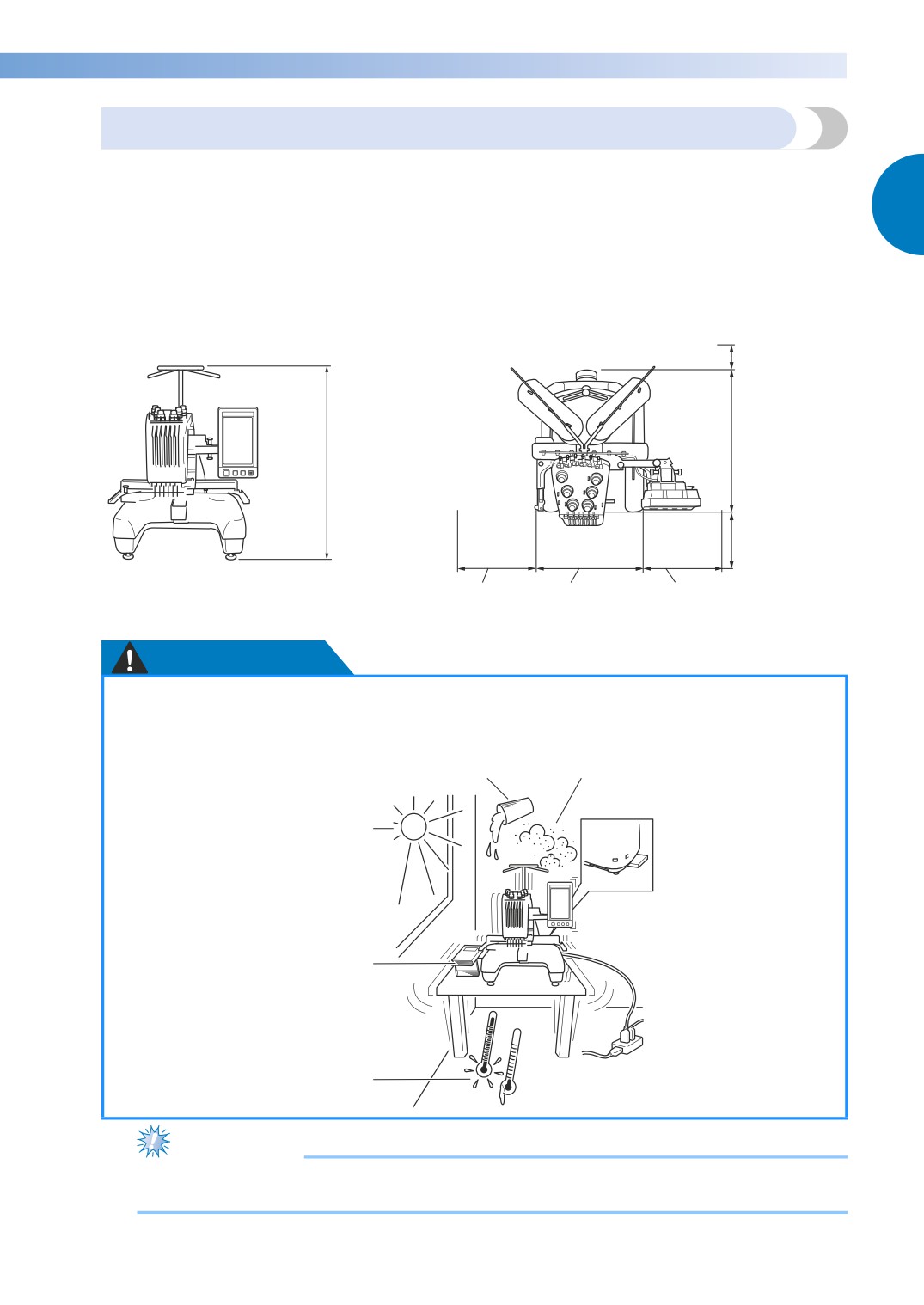

Место установки

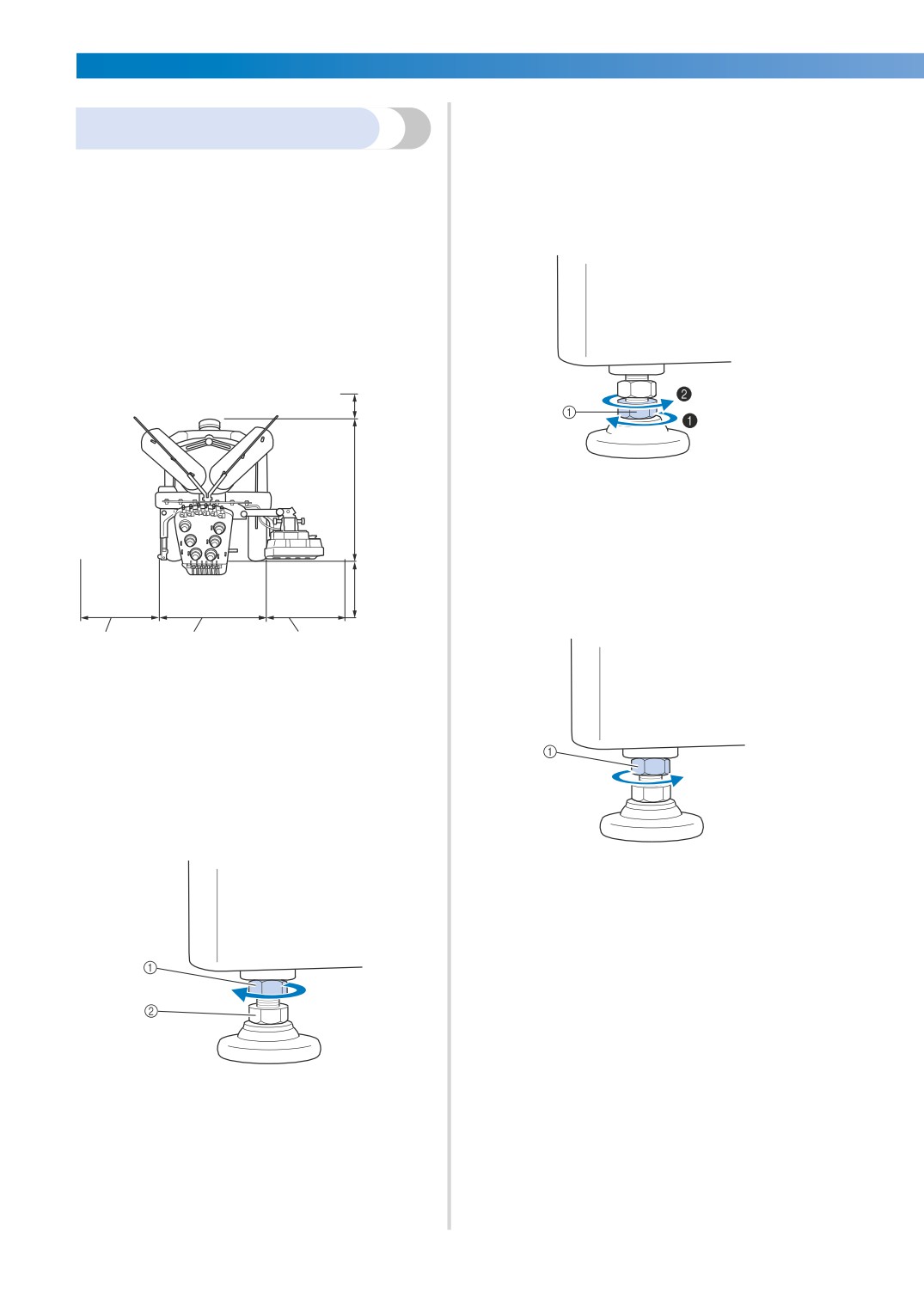

Установка машины

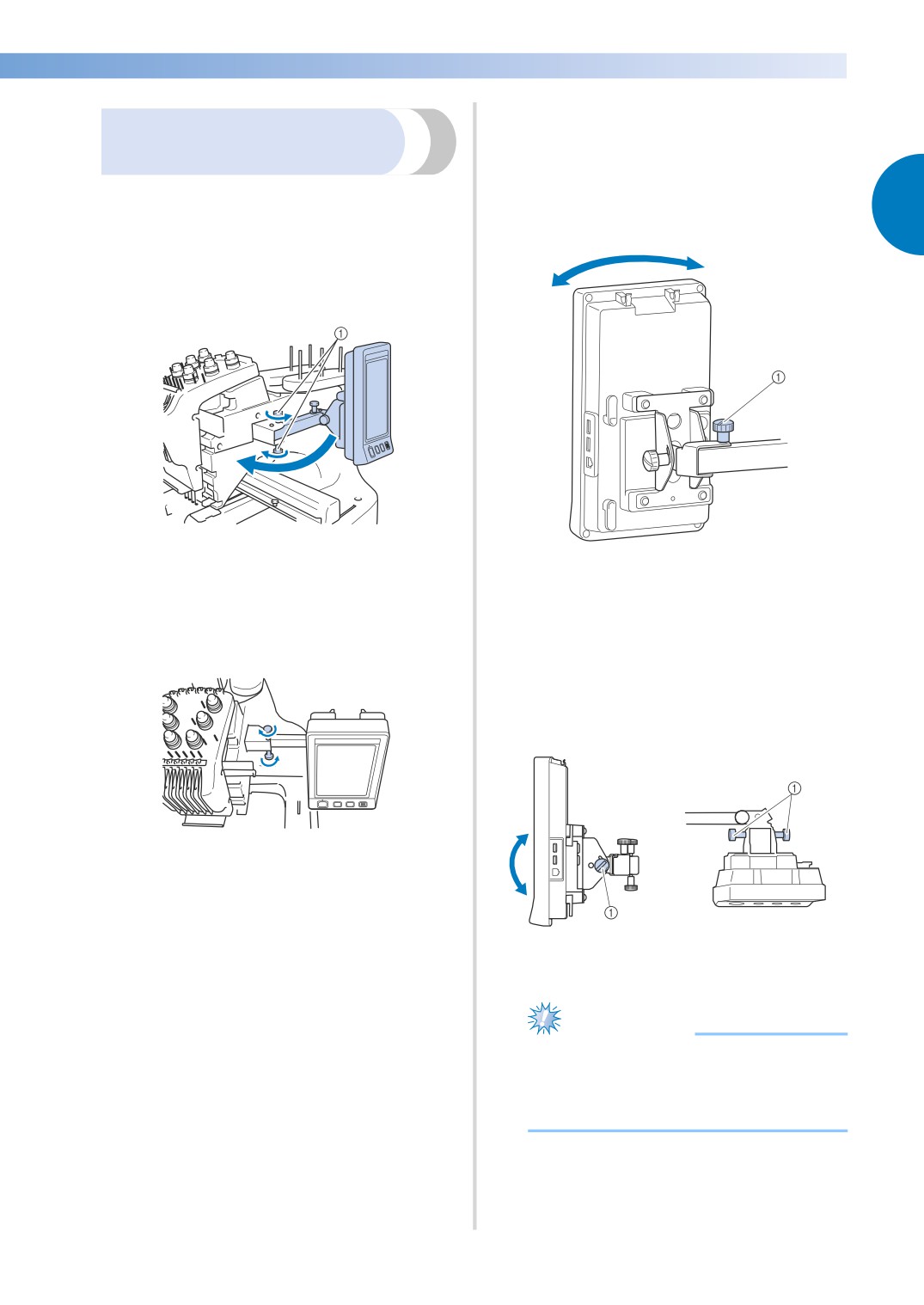

Регулировка положения панели управления

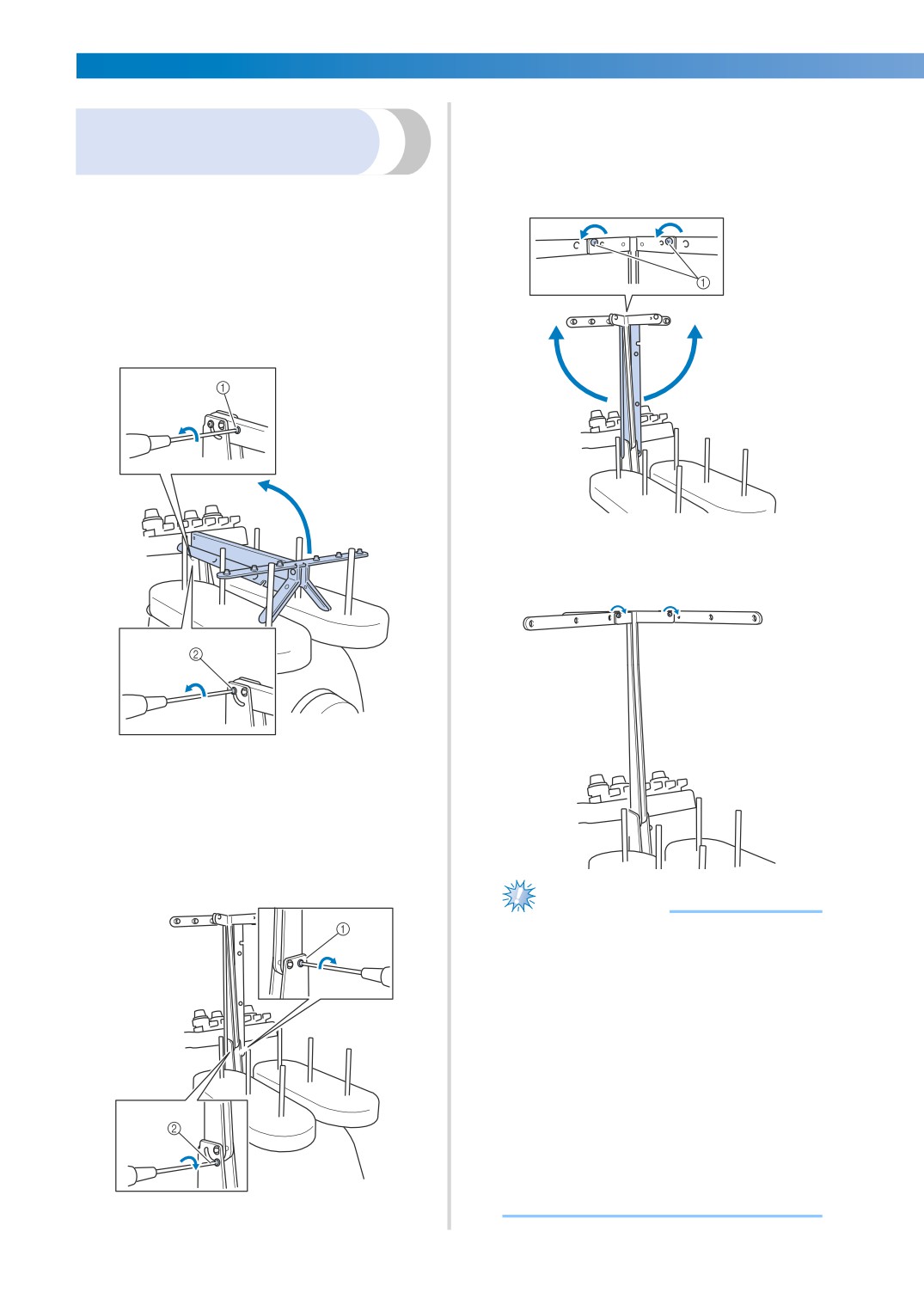

Подготовка узла нитенаправителя

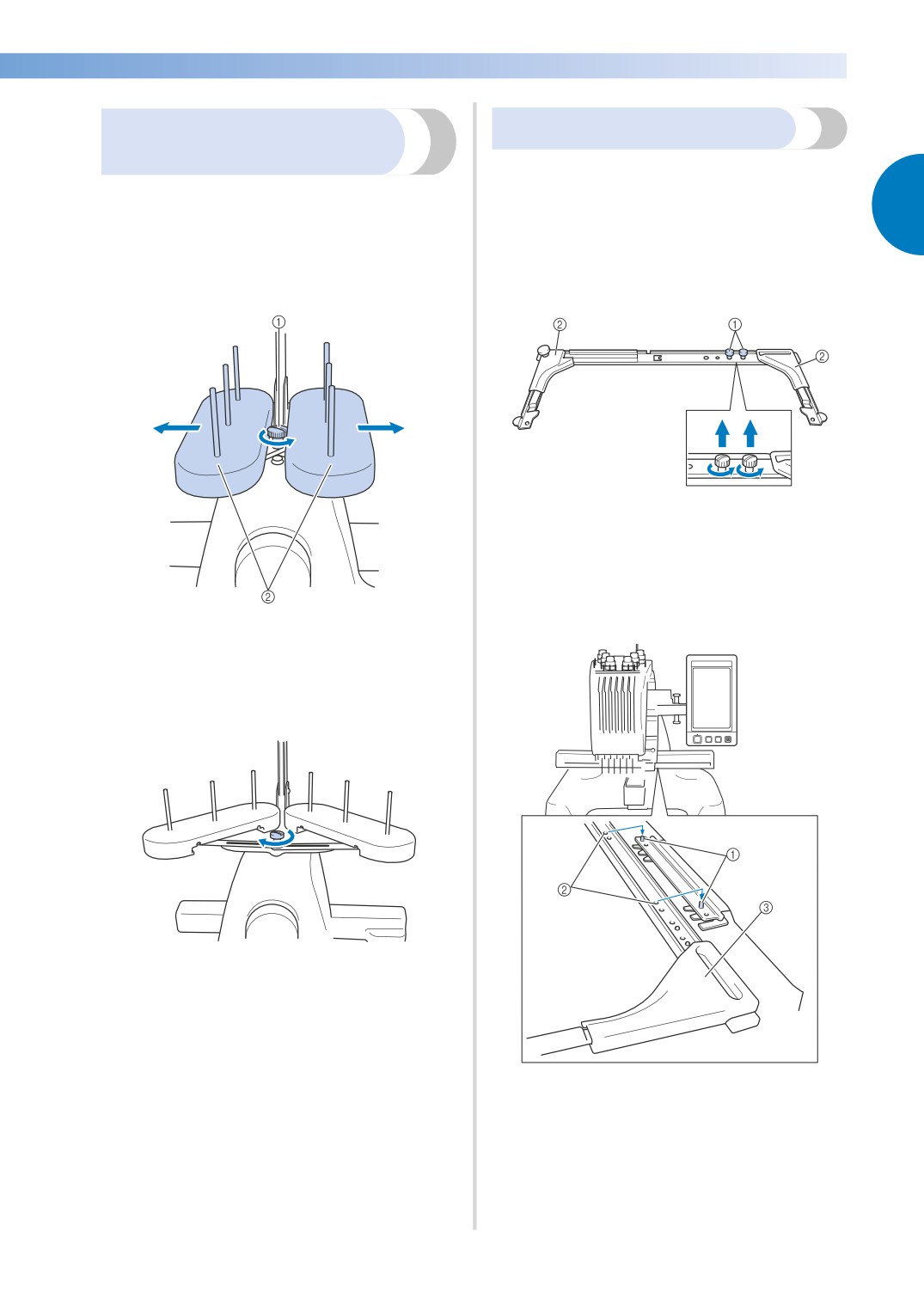

Установка подставки для катушек

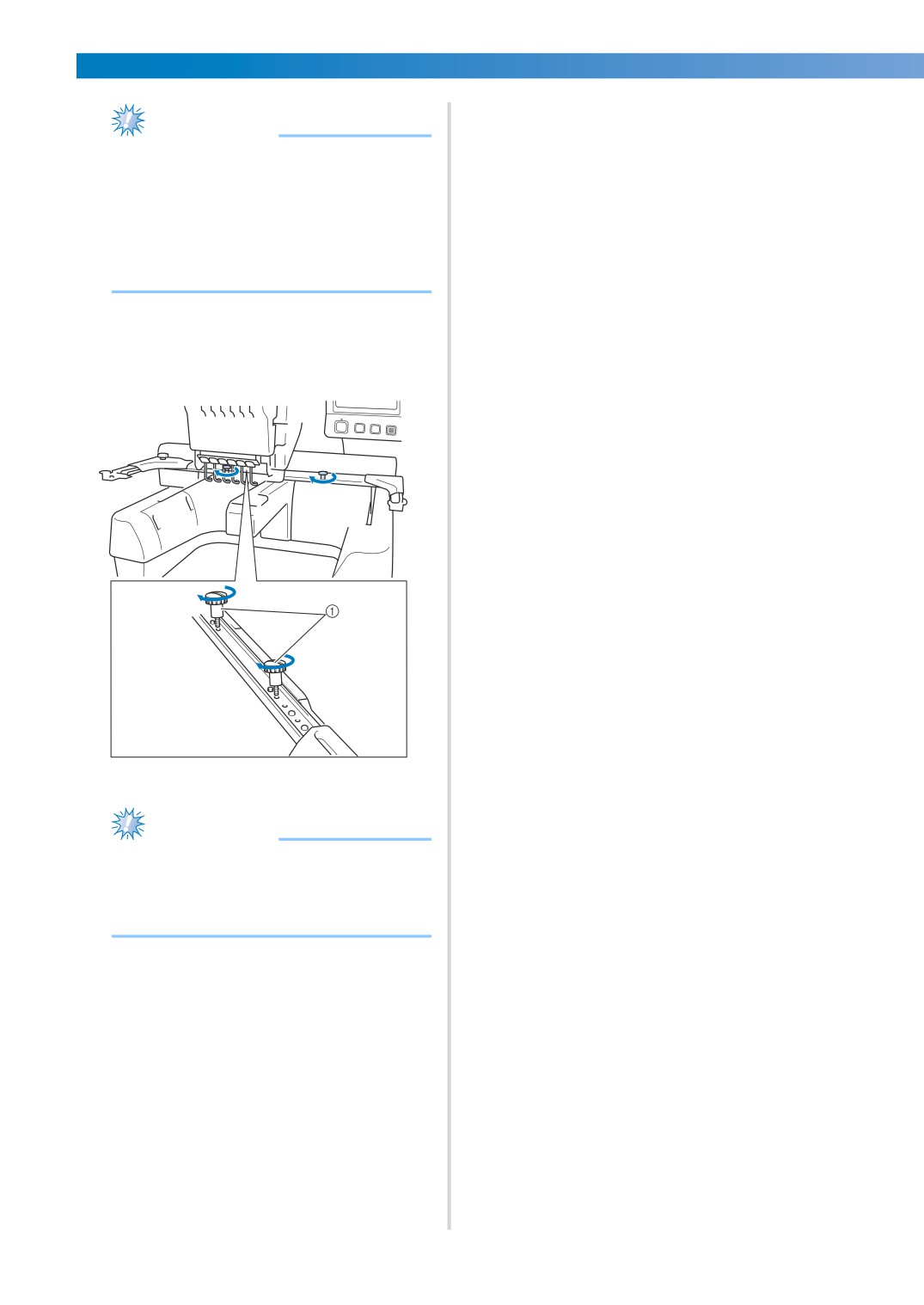

Установка рамы для пялец

РУКОВОДСТВО ПО ВЫШИВАНИЮ

Меры предосторожности при работе

Меры предосторожности, связанные с электропитанием машины

Меры предосторожности при обращении с иглами

Проверка иглы

Меры предосторожности при обращении со шпульками

Рекомендации по использованию верхней нити

Рекомендации по применяемым тканям

Рекомендации по использованию дисплея

Основные процедуры

Установка шпульки

Снятие шпульного колпачка

Установка шпульки

Установка шпульного колпачка

Включение машины

Пояснения к изображениям на экранах

Обзор экранов

Выбор рисунка вышивки

Выбор рисунка вышивания

Редактирование рисунков вышивки

Переход к экрану настроек процедуры вышивания

Задание настроек процедуры вышивания

Предварительный просмотр изображения

Содержание 13

Закрепление ткани в пяльцах

Установка пялец на машину

Установка пялец

Проверка области вышивания

Временная остановка для проверки области

Переход к экрану вышивки

Заправка верхней нити

Проверка игловодителей и цветов нитей

Заправка верхней нити

Заправка нити в иглу

Выполнение вышивки

Начало вышивания

Остановка вышивания

Проверка натяжения нити

Снятие пялец и ткани

Снятие пялец

Снятие ткани

Выключение машины

Краткий экранный справочник

Отображения кнопок

Элементы управления на общем экране

Пояснения к изображениям на экране выбора типа рисунка

Пояснения к изображениям на экране списка рисунков

Пояснения к изображениям на экране редактирования рисунков

Пояснения к изображениям на экране настроек процедуры вышивания

Пояснения к изображениям на экране вышивки

Если у вас возникли вопросы, здесь вы можете найти ответы на них

ТЕХНИЧЕСКИЕ ТЕРМИНЫ

РИСУНКИ

ВЫШИВАНИЕ

USB-подключение

ДРУГИЕ БАЗОВЫЕ ПРОЦЕДУРЫ

Замена иглы

Правильное использование пялец

Типы и применения пялец

Прикрепление стабилизирующего материала (подложки) с помощью

утюга к ткани (с изнаночной стороны)

Закрепление ткани в пяльцах

Закрепление ткани в сверхбольших и больших пяльцах

Использование листов с сеткой для вышивания

Большие/маленькие куски ткани

Установка и перемещение пялец

Изменение позиции вышивания

Установка угла поворота

Переключение цветов нитей на экране

100

Вышивание рисунков, на которых используется семь или более цветов...101

Проверка необходимости замены катушки с нитью

101

Замена катушек с нитью в случае рисунков, в которых используется семь

или более цветов

103

Сообщение с указанием заменить катушки с нитью

103

Простая процедура замены катушек с нитями

104

Если во время вышивания оборвалась какая-либо из нитей или закончилась

нижняя нить (нить шпульки)

105

Если произошел обрыв верхней нити

105

Если оборвалась или закончилась нижняя нить (нить шпульки)

106

Вышивание с начала или с середины рисунка

108

Возобновление вышивания после выключения машины

110

Регулировка натяжения нити

112

Регулировка натяжения нижней нити (нити шпульки)

112

Регулировка натяжения верхней нити

113

НАСТРОЙКИ ПРОЦЕДУРЫ ВЫШИВАНИЯ

115

Сметочное вышивание

116

Создание аппликации

117

Создание аппликации

117

Использование рисунка обрамления для контура

120

Установка автоматического прошивания закрепок

122

Настройки начальной/конечной позиции

123

Многократное прошивание рисунка вдоль диагонали

124

Вышивание связанных символов

125

Настройка максимальной скорости шитья

127

Настройка машины таким образом, чтобы она останавливалась при

смене цветов

128

Остановка машины при смене цвета

128

Задание местоположений пауз перед вышиванием

128

Временная настройка игловодителя

130

Непрерывное вышивание (использование одного цвета)

131

Настройки резервирования игловодителей

132

ВЫБОР/РЕДАКТИРОВАНИЕ/СОХРАНЕНИЕ РИСУНКОВ

135

Меры предосторожности

136

Обращение с данными вышивания

136

Обращение с дополнительными вышивальными картами

138

Обращение с USB-носителями

139

Выбор рисунка вышивки

140

Общая процедура выбора рисунков

140

Рисунки вышивки

141

Рисунки обрамления

141

Композиции монограмм и обрамления

142

Буквы алфавита

145

Буквы алфавита, украшенные цветами

148

Буквы алфавита в стиле Ренессанс

149

Буквы-аппликации

150

Рисунки греческих букв

151

Рисунки вышивания, сохраненные в памяти машины

151

Карты с данными для вышивания (дополнительные)

152

Компьютер (USB)

156

USB-носитель

160

Редактирование рисунков вышивки (Экран редактирования рисунков)

162

Комбинирование рисунков

162

Выбор рисунка для редактирования

163

Перемещение рисунка

163

Зеркальное отображение рисунка по горизонтали

164

Изменение размеров рисунка

164

Поворот рисунка

166

Изменение расположения текста

167

Изменение интервала между символами

167

Разделение комбинированных рисунков букв/символов

168

Обрезка нитей между символами

169

Изменение плотности стежков (только для некоторых символов и рисунков обрамления)

170

Задание многоцветного текста

170

Изменение цветов рисунка

171

Создание повторяющихся рисунков

172

Создание таблицы собственных нитей

176

Выбор цвета из таблицы собственных нитей

179

Дублирование рисунка

180

Удаление рисунка

180

Содержание 15

Редактирование рисунков вышивки

(Экран настроек процедуры вышивания)

181

Поворот всего рисунка в целом

181

Редактирование комбинированных рисунков

182

Сохранение рисунков вышивки

187

Память машины

187

Если сохранить рисунок вышивки не удается

187

USB-носитель

189

Компьютер (USB)

190

БАЗОВЫЕ НАСТРОЙКИ И ФУНКЦИЯ СПРАВКИ

193

Использование кнопки настроек

194

Пояснения к изображениям на экране настроек

194

Изменение экранных указателей

196

Изменение информации о цветах нитей

197

Настройка размера эскизов

198

Изменение цветов фона рисунков вышивания или эскизов

199

Настройка обрезки промежуточных стежков/кодов перехода “DST” для обрезки

199

Удаление коротких стежков

201

Задание остаточной длины нити

201

Изменение настроек экранной заставки

201

Включение и выключение лампочки подсветки

203

Изменение громкости динамика

204

Настройка датчика нити

204

Изменение формы указателя при использовании USB-мыши

205

Изменение единиц измерения

205

Изменение языка

205

Использование кнопки вызова руководства по эксплуатации машины

206

ПРИЛОЖЕНИЕ

209

Пришивание аппликаций

210

Вышивание рисунков-аппликаций

210

Использование рисунка обрамления для создания аппликаций (1)

211

Использование рисунка обрамления для создания аппликаций (2)

212

Вышивание больших (раздельных) рисунков вышивания

214

Полезные подсказки для эксплуатации машины

217

Проверка натяжения нити для встроенных рисунков

217

Вышивание рисунка с привязкой к отметке на ткани

218

Таблица цветов нитей

220

Цвета в данных для вышивания Tajima (.dst)

220

Создание красивых вышивок

221

Нити

221

Стабилизирующий материал (подложка)

222

Способы закрепления ткани в пяльцах

223

Таблица совместимости тканей и стабилизирующих материалов

224

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

225

Использование дополнительного устройства для вышивания

бейсболок

225

Устройство для вышивания бейсболок и принадлежности к нему

225

Типы бейсболок

226

Меры предосторожности, касающиеся материала

227

Подготовка к работе с устройством для вышивания бейсболок

227

Установка устройства для вышивания бейсболок

232

Установка рамы устройства для вышивания

237

Дополнительная информация об оцифровке

238

Использование дополнительного устройства намотки шпулек

240

Меры предосторожности

240

Дополнительное устройство намотки шпулек и принадлежности к нему

240

Установка дополнительного устройства намотки шпулек

241

Подключение адаптера питания переменного тока

241

Намотка шпульки

242

Техническое обслуживание

245

Очистка ЖК-дисплея

245

Наружная очистка машины

245

Очистка челночного устройства

245

Очистка поверхности вокруг игольной пластины

246

Очистка шпульного колпачка

247

Очистка путей заправки верхних нитей

248

Смазка машины

250

Сервисное сообщение

251

Поиск и устранение неисправностей

252

Отображение инструкций по устранению неисправностей на экране

252

Поиск и устранение неисправностей

253

Сообщения об ошибках

261

Если машина не реагирует на нажатие кнопок

269

Технические характеристики

270

Технические характеристики вышивальной машины

270

Обновление программного обеспечения машины

271

Процедура обновления с использованием USB-носителя

271

Процедура обновления с использованием компьютера

272

Указатель

273

Содержание 17

ПОДГОТОВКА К РАБОТЕ

После распаковки машины сначала откройте главу “Принадлежности” на

стр. 22 и проверьте наличие всех перечисленных в ней принадлежностей.

После проверки наличия всех принадлежностей можно начать установку

вышивальной машины.

В этой главе описывается установка машины и различные предварительные

операции, выполнение которых необходимо перед началом шитья.

Узлы и детали машины и их функции

Вид спереди

Вид справа/сзади

Панель управления

Принадлежности

Принадлежности в комплекте поставки

Дополнительные принадлежности

Установка машины

Меры предосторожности при транспортировке и установке

Место установки

Установка машины

Регулировка положения панели управления

Подготовка узла нитенаправителя

Установка подставки для катушек

Установка рамы для пялец

ПОДГОТОВКА К РАБОТЕ

——————————————————————————————————————————————————————————————————

Узлы и детали машины и их функции

Ниже приведены наименования различных частей швейной машины и описаны их функции. Перед

началом эксплуатации машины внимательно прочтите эти описания.

Вид спереди

1 Ручки регулировки натяжения нити

7 Кронштейн узла нитенаправителя

Предназначены для регулировки натяжения нити.

8 Подставка для катушек

2 Корпус игловодителей

Служит для установки на стержни шести катушек

Перемещается влево и вправо для перемещения

с нитями для вышивания

иглы в требуемое для вышивания положение.

9 Панель управления

3 Нижний нитенаправитель

0 Ножки

4 Каретка

Эти ножки можно регулировать по высоте.

Служит для установки пялец. Когда машина

A Лампочка подсветки

включена или выполняет вышивание, каретка

Лампочка подсветки включается и выключается

перемещается вперед, назад, влево и вправо.

на экране настроек. См. стр. 203.

5 Крышка челночного устройства/Челночное

B Направляющие стержни для нитей

устройство

C Верхний нитенаправитель

Откройте крышку челночного устройства и

D Средний нитенаправитель

вставьте шпульный колпачок в челнок.

6 Нитенаправитель

Вид справа/сзади

Панель управления

Кнопка “Пуск/Стоп”

Кнопка “Пуск/Стоп” служит для запуска или

остановки машины. Наличие и цвет подсветки

этой кнопки изменяются в зависимости от

рабочего режима машины.

Красный,

: Когда машина не может

горит

начать шитье

непрерывно

Зеленый,

: Когда машина может

мигает

начать шитье

Зеленый,

: Когда машина выполняет

Вид снизу

горит

шитье

Основной (верхний) USB-порт для носителей

непрерывно

Для передачи рисунков с USB-носителя или на

Не горит

: Когда машина выключена

него подключайте USB-носитель

непосредственно к USB-порту.

Кнопка обрезки нити

USB-порт для мыши

При нажатии на эту кнопку выполняется обрезка

верхней и нижней нити.

USB-порт для компьютера

Для импорта/экспорта рисунков между

Кнопка автоматической заправки нити в иглу

компьютером и машиной подключите USB-кабель

При нажатии на эту кнопку происходит

к USB-порту.

автоматическая заправка нити в иглу.

Держатель пера для нажатия кнопок на

Динамик

сенсорном экране

ЖК-дисплей (сенсорный экран)

Держатель пера для сенсорного экрана служит

Посредством нажатия на кнопки,

для хранения пера, когда оно не используется.

отображающиеся на этом экране, можно

Маховик

выбирать и редактировать рисунки узоров и

При повороте маховика игла перемещается

подтверждать различные информационные

вверх и вниз . Маховик следует вращать по

сообщения.

направлению к ЖК-панели (против часовой

стрелки).

Гнездо для подключения сетевого шнура

В это гнездо вставляется разъем сетевого шнура.

Выключатель питания

Сетевой выключатель служит для включения (I) и

выключения ({ ) машины.

Вентиляционные отверстия

Узлы и детали машины и их функции 21

ПОДГОТОВКА К РАБОТЕ ———————————————————————————————————————————————————————————————————

Принадлежности

Ниже перечислены принадлежности, входящие в комплект поставки машины. Следует

использовать принадлежности, предназначенные для данной машины.

Принадлежности в комплекте поставки

Открыв коробку, убедитесь в наличии всех перечисленных ниже принадлежностей. Если какой-либо

из перечисленных элементов отсутствует или поврежден, обратитесь к официальному дилеру.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

33.

34.

35.

36.

No.

Наименование

Код изделия

No.

Наименование

Код изделия

PRH180 (Америка)

Футляр для принадлежностей

XC6482-051

Пяльцы (большие) 130 мм (В) ×

PRH180:

Набор игл (2 шт.)

XC6469-001

180 мм (Ш)

XC6285-052

(Другой регион)

Шпулька с намотанной нитью (6 шт.)

XC6368-051

PRH100 (Америка)

Пяльцы (средние) 100 мм (В) ×

PRH100:

Сетка для катушки (6 шт.)

S34455-000

100 мм (Ш)

XC6286-052

Вспарыватель для петель

X4967-001

(Другой регион)

PRH60 (Америка)

Ножницы

XC1807-121

Пяльцы (малые) 40 мм (В) × 60

PRH60:

мм (Ш)

XC6287-052

Пинцет

XC6542-051

(Другой регион)

Перо для нажатия кнопок на

Лист с сеткой для вышивания

XA9940-051

сенсорном экране

(сверхбольшой) 200 мм (В) ×

XC5704-051

Приспособление для замены

300 мм (Ш)

XF2212-001

иглы (нитевдеватель)

Лист с сеткой для вышивания

XC5721-051

(большой) 130 мм (В) × 180 мм (Ш)

Проставка игольной пластины

XC6499-151

Лист с сеткой для вышивания

XC5759-051

Крестообразная отвертка

XC6543-051

(средний) 100 мм (В) × 100 мм (Ш)

Лист с сеткой для вышивания

Стандартная отвертка

X55468-051

XC5761-051

(малый) 40 мм (В) × 60 мм (Ш)

Шестигранная отвертка

XC5159-051

Данное

Руководство пользователя

руководство

Изогнутая отвертка

XC6545-051

Краткий справочник

XF2227-001

Дискообразная отвертка

XC1074-051

Дополнение к Руководству

XF2142-001

пользователя

Гаечный ключ 13 × 10

XC6159-051

Подкладка для катушек (6 шт.)

XC7134-051

Масленка

XZ0206-051

Колпачок катушки (6 шт.)

130012-054

Щеточка для очистки

X59476-051

Держатель устройства чтения карт

XE6620-001

Вес

XC5974-151

Держатель пялец A

(с белыми угловыми

XF2222-001

USB-кабель

XD1851-051

крышками)

PRH300 (Америка)

Держатель пялец B

Пяльцы (сверхбольшие) 200

PRH300:

(со светло-серыми

XF2223-001

мм (В) × 300 мм (Ш)

XC6284-052

угловыми крышками)

(Другой регион)

No.

Наименование

Код изделия

Напоминание

Комплект

PRCF3 (Америка)

● Входящее в комплект перо для

усовершенствованного

PRCF3:

сенсорного экрана можно хранить в

устройства для вышивания

XE2158-001

бейсболок 2 (см. стр. 225.)

(Другой регион)

держателе для пера на задней стороне

PRCFH3 (Америка)

панели управления. См. стр. 21.

Усовершенствованное

PRCFH3:

устройство для

XE2162-001

вышивания бейсболок 2

(Другой регион)

PRCFH2 (Америка)

Усовершенствованные

PRCFH2:

Дополнительные

пяльцы для вышивания

XC7610-052

бейсболок

принадлежности

(Другой регион)

PRCFJ2 (Америка)

Данные принадлежности являются

Монтажная рама

PRCFJ2:

дополнительными и приобретаются отдельно.

(см. стр. 225.)

XC7611-052

(Другой регион)

PRCL1 (Америка)

Комплект рамы

PRCL1:

цилиндра

XE2166-001

(Другой регион)

PRCLH1 (Америка)

Рама цилиндра

PRCLH1: XE2170-001

(Другой регион)

PRF300 (Америка)

Плоские пяльцы

PRF300: XE2086-001

(Другой регион)

Комплект устройства намотки

PRBW1

шпульки (см. стр. 240)

Металлическая шпулька

100376-053

Устройство чтения

SAECR1

вышивальных карт

Вышивальная карта

USB-мышь

XE5334-101

PRWT1 (Америка)

Поддерживающий

PRWT1:

столик

XE8417-001

(Другой регион)

PRPBF1 (Америка)

Бордюрные пяльцы

PRPBF1:

100 мм (В) × 300 мм (Ш)

XE8414-001

(Другой регион)

PRPQF200

Пяльцы для

(Америка)

выстегивания

PRPQF200:

200 мм × 200 мм

XE8411-001 (Другой

регион)

10.

11.

12.

PRPARMC

Держатель пялец

(Америка)

C (с темно-серыми

PRPARMC:

угловыми

XE8436-001

крышками)

(Другой регион)

PRPRF100

(Америка)

Круглые пяльцы

PRPRF100:

(∅100 мм)

13.

14.*

XE8427-001

(Другой регион)

PRPRF130

(Америка)

Круглые пяльцы

PRPRF130:

(∅130 мм)

XE8430-001

(Другой регион)

15.*

16.

PRPRF160

(Америка)

Круглые пяльцы

PRPRF160:

(∅160 мм)

XE8433-001

(Другой регион)

17.

18.

19.

* При работе с пяльцами для выстегивания

и бордюрными пяльцами рекомендуется

использовать поддерживающий столик

(приобретается отдельно).

Принадлежности 23

ПОДГОТОВКА К РАБОТЕ

——————————————————————————————————————————————————————————————————

Напоминание

Примечание

● Номера по каталогу могут отличаться в зависимости

● Используйте только принадлежности,

от страны/региона приобретения машины.

рекомендованные для данной машины.

● Карты с данными для вышивания,

● Все спецификации соответствуют

приобретенные за границей, несовместимы

фактическим на момент издания

с данной вышивальной машиной.

руководства. Некоторые

● Для получения полного перечня дополнительных

спецификации могут быть изменены

принадлежностей и вышивальных карт для

без предварительного уведомления.

вашей машины свяжитесь с ближайшим

уполномоченным дилером Brother.

Установка машины

Ниже описаны процедуры установки машины. В случае неправильной установки машины она

может вибрировать при работе и сильно шуметь, кроме того, вышивка не будет выполняться

надлежащим образом. Можно также установить дополнительный стол для вышивальной машины.

Меры предосторожности при транспортировке и установке

ОСТОРОЖНО!

● Машина должна эксплуатироваться при температуре окружающего воздуха

между 5 °C и 40 °C. При эксплуатации машины в условиях слишком высоких или

слишком низких температур могут возникнуть нарушения нормальной работы.

● Не допускается устанавливать машину под прямыми солнечными лучами, это

может привести к возникновению неисправностей.

● Машина должна быть установлена в строго горизонтальном положении таким

образом, чтобы все четыре ножки полностью касались стола.

● Не подкладывайте под вышивальную машину ничего, что может закрыть вентиляционные отверстия,

находящиеся сзади в нижней части машины; это необходимо для предотвращения перегрева

электродвигателя машины, которое может привести к возгоранию или повреждению машины.

● Машина весит примерно 37 кг. Переносить и устанавливать вышивальную

машину должны два человека.

● При переноске машины поднимать ее должны два человека, держа за нижнюю

часть таким образом, как показано на представленном ниже рисунке. Если

поднимать машину, держа ее за любую другую часть, это может привести либо

к повреждению машины, либо к тому, что она упадет и причинит травму.

● Во время грозы выключите машину и выньте вилку сетевого шнура из розетки.

Разряд молнии может вызвать нарушение работы и повреждение машины.

● Не вставляйте вилку сетевого шнура в розетку до тех пор, пока установка

машины не будет полностью завершена.

● В противном случае при случайном нажатии кнопки Пуск/Стоп машина может прийти в

движение и причинить вам травму. При смазывании машины необходимо работать в

защитных очках и перчатках для предотвращения попадания масла и других смазочных

материалов в глаза и на кожу. Избегайте попадания машинного масла и других смазочных

материалов в рот! Храните смазочные материалы в недоступном для детей месте.

Место установки

Место установки машины должно соответствовать следующим требованиям:

• расстояние от машины до стены должно составлять не менее 50 мм;

• вокруг машины должно быть достаточно свободного пространства;

• в зоне движения пялец не должно находиться никаких предметов;

• машина должна располагаться вблизи электрической розетки;

• машина должна быть установлена на устойчивой горизонтальной поверхности, например на столе;

• Стол, на который устанавливается машина, должен быть достаточно прочным, чтобы

выдерживать ее вес (около 37 кг).

• Вокруг вентиляционных отверстий, расположенных сзади в нижней части машины, должно

оставаться свободное пространство.

Не менее

50 мм

589 мм

770 мм

Не менее

350 мм

Не менее

512 мм

Не менее

250 мм

ОСТОРОЖНО!

● Для предотвращения сбоев в работе и повреждения машины следует установить

машину в таком месте, где отсутствуют перечисленные на рисунке условия.

Возможность

попадания жидкостей,

Сильная

например воды

запыленность

Закрытые

Прямые солнечные лучи

вентиляционные

отверстия

Недостаточное пространство вокруг

Неустойчивая

Наличие каких-либо предметов в

поверхность

зоне движения пялец

Подключение к

электрической сети

через удлинители и

Слишком высокая или низкая

разветвители

температура окружающего воздуха.

Машина должна эксплуатироваться

при температуре между

5 °C и 40 °C.

Примечание

● Для обеспечения безопасной эксплуатации: поскольку вес машины составляет приблизительно 37

кг, нельзя устанавливать ее на недостаточно прочный и недостаточно устойчивый стол.

Установка машины 25

ПОДГОТОВКА К РАБОТЕ

——————————————————————————————————————————————————————————————————

Для вращения регулировочной гайки

Установка машины

ножки используйте входящий в

комплект гаечный ключ.

При установке машины отрегулируйте ее

При вращении гайки в направлении 1

ножки таким образом, чтобы она устойчиво

высота ножки увеличивается; при

стояла на столе.

вращении гайки в направлении 2 высота

ножки уменьшается.

Убедитесь, что с машины сняты все

упаковочные ленты и удалены все

упаковочные материалы.

Установите машину таким образом,

чтобы вокруг нее осталось

достаточно свободного пространства.

Не менее

50 мм

1 Регулировочная гайка ножки

589 мм

• Отрегулируйте высоту всех четырех

ножек таким образом, чтобы они

плотно стояли на столе.

После того как выставлена требуемая

Не менее

350 мм

высота ножек, затяните прилагаемым

ключом стопорные гайки.

Не менее

512 мм

Не менее

250 мм

Отрегулируйте высоту ножек таким

образом, чтобы машина устойчиво

стояла на столе.

Перед регулировкой высоты ножки

ослабьте затяжку стопорной гайки на ней

с помощью входящего в комплект

гаечного ключа.

1 Стопорная гайка

Для того чтобы проверить, устойчиво

ли машина стоит на столе, надавите

поочередно на каждый из ее углов.

Если она все еще неустойчиво стоит на

столе, повторите пункты с

до

для

регулировки высоты ножек.

1 Стопорная гайка

2 Регулировочная гайка ножки

X Пята ножки может вращаться.

Отрегулируйте ориентацию панели

Регулировка положения

управления.

Ослабьте другой (показанный на рисунки

панели управления

ниже) винт с накаткой, установите панель

Установите ориентацию и угол наклона панели

управления в такое положение, чтобы на

управления для удобной работы с ней.

нее было удобно смотреть, а затем

затяните винт с накаткой.

Ослабьте 2 винта с накаткой,

показанные на рисунке ниже, чтобы

выдвинуть панель управления.

1 Винты с накаткой

1 Винт с накаткой

Установите панель управления в такое

Отрегулируйте угол наклона панели

положение, чтобы с ней было удобно

управления.

работать, а затем затяните винты с

Ослабьте 2 винта с накаткой на задней

накаткой.

стороне панели управления, установите

панель управления в такое положение,

чтобы на нее было удобно смотреть, а

затем затяните эти винты.

(Вид сбоку)

(Вид сверху)

1 Винты с накаткой

Примечание

● Для того чтобы ослабить или туго

затянуть эти пять винтов с накаткой,

воспользуйтесь входящей в комплект

машины дискообразной отверткой.

Установка машины 27

ПОДГОТОВКА К РАБОТЕ

——————————————————————————————————————————————————————————————————

С помощью крестообразной отвертки

ослабьте показанные на рисунке ниже

Подготовка узла

винты на левой и правой сторонах

нитенаправителя

узла нитенаправителя и поднимите

нитенаправитель в горизонтальное

Установите в рабочее положение узел

положение.

нитенаправителя. Используйте входящую в

комплект машины крестообразную отвертку.

С помощью крестообразной отвертки

ослабьте винты на левой стороне

кронштейна узла нитенаправителя,

чтобы можно было поднять этот узел.

Выверните винт 1 и затем ослабьте винт 2,

повернув его на 3-4 оборота.

1 Ослабьте винты

Затяните винты на обеих сторонах

узла нитенаправителя.

1 Вывинтите и выньте винт.

2 Три или четыре раза поверните этот винт,

чтобы ослабить его затяжку.

Поднимите узел нитенаправителя в

рабочее положение и затяните винт 2

с левой стороны кронштейна. Вставьте

винт 1 с правой стороны кронштейна

узла нитенаправителя и затяните винт.

Примечание

● Винты, затяжка которых ослаблена

недостаточно, могут препятствовать

свободному перемещению кронштейна узла

нитенаправителя и самого

нитенаправителя. Не прилагайте

чрезмерных усилий при перемещении

кронштейна узла нитенаправителя и самого

нитенаправителя. Перед перемещением

этих деталей убедитесь, что затяжка винтов

ослаблена в достаточной степени.

● После установки кронштейна узла

нитенаправителя и самого

нитенаправителя в рабочее положение

убедитесь, что все винты затянуты

достаточно хорошо, чтобы обеспечить

надежную фиксацию всех частей.

1 Вставьте винт и затяните его.

2 Затяните винт.

Установка подставки для

Установка рамы для пялец

катушек

Установите раму для пялец на каретку.

Закрепите подставку для катушек в рабочем

Используйте держатель пялец,

положении для вышивания.

соответствующий используемым

пяльцам. (См. стр. 88-89.)

Ослабьте винт с накаткой и

раздвиньте в стороны половинки

Полностью вывинтите два винта с

подставки для катушек.

накаткой из держателя пялец.

1 Винты с накаткой

2 Угловые крышки

Совместите отверстия в раме для

пялец со штифтами на

предназначенной для установки этих

пялец пластине каретки.

1 Винт с накаткой

2 Подставка для катушек

После того как половинки подставки

для катушек будут раздвинуты в

стороны, затяните винт с накаткой.

X Закрепите подставку для катушек в

раздвинутом положении.

1 Штифты на пластине для установки пялец

2 Отверстия в раме для пялец

3 Угловые крышки

Установка машины 29

РУКОВОДСТВО ПО ВЫШИВАНИЮ

В этой главе описываются основные операции вышивания, начиная с

настройки машины и вышивания рисунка и заканчивая процедурой завершения

шитья. Выполнение инструкций по вышиванию рисунка, приведенных в этой

главе, позволяет овладеть навыками работы с данной вышивальной машиной.

Меры предосторожности при

9.Проверка области

работе

вышивания

Меры предосторожности, связанные с

Временная остановка для проверки

электропитанием машины

области

Меры предосторожности при

Переход к экрану вышивки

обращении с иглами

10.Заправка верхней нити

Проверка иглы

Проверка игловодителей и цветов

Меры предосторожности при

нитей

обращении со шпульками

Заправка верхней нити

Рекомендации по использованию

Заправка нити в иглу

верхней нити

11.Выполнение вышивки

Рекомендации по применяемым

Начало вышивания

тканям

Остановка вышивания

Рекомендации по использованию

12.Проверка натяжения нити

дисплея

13.Снятие пялец и ткани

Основные процедуры

Снятие пялец

1.Установка шпульки

Снятие ткани

Снятие шпульного колпачка

14.Выключение машины

Установка шпульки

Краткий экранный справочник

Установка шпульного колпачка

Отображения кнопок

2.Включение машины

Элементы управления на общем

Пояснения к изображениям на

экране

экранах
