Швейная машина Brother (Код продукта: 884-T20). Руководство пользователя - часть 8
Установите на место игольную пластину в
Для удаления пыли подсуньте кусочек
f
порядке, обратном тому, в котором
b
плотной бумаги под пружину
пластина была снята в пункте
b
регулировки натяжения нити.
Закройте крышку челночного устройства.
Уголком кусочка плотной бумаги удалите пыль с
поверхности вокруг отверстия.
1 Игольная пластина
Очистка шпульного колпачка
Вокруг отверстия в пружине регулировки
натяжения нити на шпульном колпачке постоянно
1 Пружина регулировки натяжения нити
накапливается воск и пыль с нити, что приводит в
2 Отверстие
нарушению настройки натяжения нити. Поэтому
3 Бумага
при каждой замене шпульки следует чистить это
отверстие и поверхность вокруг него.
Примечание
Для этого используйте кусочек бумаги
• Не отгибайте пружину регулировки натяжения
нити. Для очистки шпульного колпачка не
толщиной с визитную карточку.
пользуйтесь никакими предметами, кроме
плотной бумаги указанной толщины.
Откройте крышку челночного устройства,
a
выньте шпульный колпачок, а затем
При помощи прилагаемой щеточки
достаньте из него шпульку. (См. с. 33.)
c
очистите изнутри шпульный колпачок от
пыли и обрывков нити.
По окончании очистки вставьте шпульку в
d
шпульный колпачок, а шпульный колпачок - в
челночное устройство, после чего закройте
крышку челночного устройства. (См. с. 33, 34.)
212
ПРИЛОЖЕНИЕ
При помощи прилагаемой щеточки для
b
Очистка путей заправки
очистки удалите все обрывки нити и пыль
с двух войлочных шайб (верхней,
верхней нити
нижней) внутри регулятора натяжения
нити.
Если в нитенаправителях или блоке натяжения
в пути заправки верхней нити скопилась пыль
или обрывки нити, нить может порваться во
время вышивания. Периодически очищайте
путь заправки верхней нити.
■ Очистка нитенаправителей
При помощи прилагаемой щеточки
a
удалите все обрывки нити и пыль из-под
пластин нитенаправителей.
Очистите пластины нитенаправителей для
верхнего и среднего нитенаправителей.
1 Регулятор натяжения нити
2 Нейлоновая шайба
3 Нейлоновая шайба (только для натяжителя
№ 4)
4 Пружина натяжения
5 Базовая пружина натяжения
6 Войлочная шайба (верхняя)
7 Регулятор натяжения
8 Войлочная шайба (нижняя)
1 Верхний нитенаправитель
2 Средний нитенаправитель
7
1 Пластина нитенаправителя
■ Разборка и очистка блока
натяжения
Чтобы снять регулятор натяжения нити,
a
поверните регулятор против часовой
стрелки, как показано на рисунке.
1 Регулятор натяжения нити
213
Сборка блока натяжения.
c
Смазка машины
Для продления срока службы узлов
Примечание
вышивальной машины и обеспечения ее
• При сборке блока натяжения будьте
внимательны и не установите регулятор
нормальной работы необходимо перед первым
натяжения верхним краем вниз.
использованием машины произвести ее смазку.
В нижней части имеется магнит.
При нанесении недостаточного количества
масла на челнок может отобразиться
Вид снизу
Вид сверху
сообщение об ошибке.
Впоследствии ежедневно перед
использованием смазывайте челночное
устройство одной каплей смазочного масла, а
через каждые 40-50 часов эксплуатации
машины смазывайте одной каплей масла
войлочную шайбу нижнего игловодителя.
■ Смазка челнока
1 Магнит
Нажмите кнопку
• При сборке регулятора натяжения
a
будьте внимательны и следите, чтобы не
потерять детали и чтобы все детали были
Нажмите
установлены на свои места. Если блоки
b
натяжения собраны неправильно,
возможно неправильное
функционирование машины.
• При сборке блока натяжения только
натяжитель 4 имеет на одну деталь
больше, чем остальные блоки натяжения.
→ Появляется следующее сообщение.
1 Войлочная шайба (нижняя)
2 Регулятор натяжения (с магнитом внизу)
Откройте крышку челночного устройства
3 Войлочная шайба (верхняя)
c
и выньте шпульный колпачок. (См. с. 33,
4 Базовая пружина натяжения
34.)
5 Пружина натяжения
6 Нейлоновая шайба (только для натяжителя 4)
7 Нейлоновая шайба
8 Регулятор натяжения нити
• При сборке регулятора натяжения
будьте внимательны и следите, чтобы не
потерять детали и чтобы все детали были
установлены на свои места. Если блоки
натяжения собраны неправильно,
возможно неправильное
функционирование машины.
Нажмите кнопку
d
→ Челнок перемещается в положение для смазки.
214
ПРИЛОЖЕНИЕ
Капните в челночное устройство одну
■ Смазка игловодителей
e
каплю масла.
На экране вышивки выберите один
игловодитель. (Описание экрана игловодителей
см. на с. 56.) Поверните маховик против часовой
стрелки, чтобы переместить игловодитель в
самое нижнее положение. Капните одну каплю
масло на игловодитель как можно выше над
войлочной шайбой.
Вид спереди под углом
Вид сбоку
1 Проделайте маленькое отверстие в масленке.
2 Точка смазки.
• Перед применением прилагаемой масленки
проделайте с помощью острого предмета
маленькое отверстие в ее наконечнике.
Нажмите кнопку
на следующем
f
экране.
→ Челнок возвращается в исходное положение.
1 Точка смазки.
• При чрезмерном количестве масла,
использованного при смазке, оно может попадать
на вышиваемое изделие.
Примечание
• Ежедневно перед использованием
машины следует капнуть каплю
После смазки вставьте шпульный
смазочного масла на челнок.
g
колпачок в челночное устройство и
• Каждые 40-50 часов эксплуатации
закройте крышку челночного устройства.
7
машины смазывайте одной каплей
(См. с. 34.)
смазочного масла нижний игловодитель
над войлочной шайбой.
• Применяйте только специальное масло
для смазывания швейных машин.
Применение масел каких-либо иных
типов может привести к повреждению
вышивальной машины.
• При смазке не капайте слишком много
масла. В противном случае ткань или
нить при шитье могут загрязниться. В
случае чрезмерной смазки сотрите
излишки масла тряпкой.
• Если при шитье рвется нить или шум при
работе машины становится слишком
громким, смажьте челнок.
215
Сервисное сообщение
Поиск и устранение
неисправностей
Отображение инструкций по
устранению неисправностей на
экране
В вышивальной машине реализована простая в
использовании функция поиска и устранения
неисправностей для решения проблем,
Если появилось такое сообщение, рекомендуется
возникающих в процессе шитья. Нажмите
отнести машину в ближайший официальный
кнопку, на которой описана возникшая
сервисный центр Brother для проведения
проблема, и ознакомьтесь с причинами,
плановой проверки машины. Хотя после нажатия
описание которых появится на экране.
кнопки
это сообщение исчезает и машина
Нажмите кнопку
продолжает работать, сообщение отобразится
a
еще несколько раз, пока не будет выполнена
соответствующая операция обслуживания.
Если появилось такое сообщение, позаботьтесь
о том, чтобы выполнить требуемую операцию
обслуживания машины. Эти действия
гарантируют вам продолжительную и
непрерывную работу машины в будущем.
Нажмите
и затем нажмите
b
Нажмите кнопку, на которой содержится
c
описание возникшей проблемы.
216
ПРИЛОЖЕНИЕ
Просмотрите пункты, которые
d
отображаются на экране. После
Поиск и устранение
ознакомления с требуемой информацией
неисправностей
нажмите кнопку
Если машина перестала нормально работать, то
перед тем как обратиться за помощью в
сервисный центр, просмотрите приведенные
ниже пункты и выполните необходимые
действия.
Если предлагаемые действия по устранению
Нажмите кнопку
неисправности не решили возникшую проблему,
e
обратитесь к официальному дилеру Brother.
Если вместо номера страницы стоит звездочка
“*”, обратитесь к официальному дилеру Brother.
Проблема
Возможная причина/способ устранения
Страница
Вышивальная машина не работает.
Машина не включена в электросеть.
стр. 35
• Включите вышивальную машину.
Машина не была разблокирована.
стр. 57
• Нажмите кнопку разблокировки.
Не была нажата кнопка Пуск/Стоп.
• После разблокирования машины нажмите
стр. 57
кнопку Пуск/Стоп.
→ Открывается экран выбора тем встроенной
Не удается установить пяльцы на машину.
справки и видеоинструкций.
Установленный на машине держатель пялец
не подходит для выбранных пялец.
стр. 80
• Выберите держатель пялец, подходящий
для выбранных пялец.
Не удается снять или установить пяльцы.
В зависимости от того, в каком положении
остановилась каретка, могут возникнуть
затруднения при снятии или установке пялец.
• Коснитесь кнопки перемещения
стр. 81
игловодителя/пялец для перемещения
каретки, чтобы можно было легко снять
7
или установить пяльцы.
Ломается игла.
Игла установлена неправильно.
стр. 79
• Установите иглу правильно.
Слабо затянут установочный винт иглы.
• Шестигранной отверткой затяните как
стр. 79
следует установочный винт иглы.
Игла погнута или затупилась.
стр. 30
• Замените иглу новой иглой.
стр. 79
Повреждена поверхность вокруг отверстия
в игольной пластине.
*
1 Царапины/зазубрины
• Замените игольную пластину.
217
Проблема
Проблема
Возможная причина/способ устранения
Страница
Возможная причина/способ устранения
Страница
Ломается игла.
Ломается игла.
Игла ударяет по игольной пластине или
Неправильно заправлена верхняя нить.
касается ее.
Верхняя нить где-то цепляется.
• Потяните рукой верхнюю нить из-под
прижимной лапки и проверьте, хорошо ли
нить движется. Если нить не тянется,
стр. 50
значит неправильно отрегулировано ее
натяжение. Заправьте верхнюю нить
стр. 79
правильно. Убедитесь, что нить проходит
под нитенаправителем игловодителя.
Установлено слишком сильное натяжение
верхней нити. Нить не протягивается.
• Уменьшите натяжение верхней нити и
стр. 103
1 Игла
убедитесь, что при протягивании нити
2 Отверстие в игольной пластине
регулятор натяжения вращается.
3 Игла ударяет по краю отверстия
Используется шпулька, не предназначенная
• Замените иглу.
для этой машины.
стр. 30
• Используйте шпульку, предназначенную
Прижимная лапка установлена слишком
для данной машины.
высоко и неправильно расположена.
Игла ударяет по прижимной лапке или
Движения иглы и челнока не
касается ее.
синхронизированы.
• Синхронизация челнока может быть
Повреждена поверхность вокруг отверстия
выключена (OFF).
в лапке для вышивания.
Люфт (вперед/назад) в корпусе
игловодителей.
Плотность стежков в дизайне для
вышивания слишком велика.
Прошиваются три или более
перекрывающихся стежка.
стр. 123
• С использованием программы создания
вышивок скорректируйте плотность
стежков и параметры застила в дизайне
для вышивания.
1 Царапины или зазубрины
Нить не обрезается автоматически.
Под игольной пластиной (подвижным
• Замените прижимную лапку.
ножом, неподвижным ножом или
Поверхность скольжения на челноке
приспособлением для захвата нити)
недостаточно гладкая. На ней имеются
стр. 211
скопилась пыль или обрывки нити.
царапины или зазубрины.
• Удалите пыль или обрывки нитей из
области вокруг игольной пластины.
Используется шпульный колпачок, не
предназначенный для этой машины.
-
• Используйте шпульный колпачок,
предназначенный для данной машины.
В регуляторе натяжения нити скопилась
пыль или обрывки нитей.
• Снимите регуляторы натяжения нитей и
1 Ход челнока
стр. 213
удалите пыль и обрывки нитей,
Шпулька или шпульный колпачок
скопившиеся между войлочными
неправильно установлены.
стр. 33
шайбами.
• Снимите и установите на место шпульку
стр. 34
При автоматической обрезке нитей верхняя нить
или шпульный колпачок.
обрезается слишком коротко и выпадает из иглы.
Челнок установлен неправильно.
Под игольной пластиной (подвижным
Неправильно установлен ограничитель
*
ножом, неподвижным ножом или
челнока, челнок делает полный оборот.
приспособлением для захвата нити)
стр. 211
скопилась пыль или обрывки нити.
• Удалите пыль или обрывки нитей из
области вокруг игольной пластины.
218
ПРИЛОЖЕНИЕ
Проблема
Проблема
Возможная причина/способ устранения
Страница
Возможная причина/способ устранения
Страница
Рвется верхняя нить.
Рвется верхняя нить.
Игла неправильно установлена.
Поверхность скольжения на челноке
стр. 79
• Установите иглу правильно.
недостаточно гладкая. На ней имеются
Слабо затянут установочный винт иглы.
царапины или зазубрины.
• Шестигранной отверткой затяните
стр. 79
установочный винт иглы.
Игла погнута или затупилась.
стр. 30
• Замените иглу новой иглой.
стр. 79
Повреждена поверхность вокруг отверстия
в игольной пластине.
1 Ход челнока
Нить ослаблена в зоне челночного устройства.
• Удалите ослабшую нить. Если нить
стр. 210
запуталась в челночном устройстве,
очистите челночное устройство.
Слишком велик зазор между челноком и
ходом челнока.
Челнок поворачивается неравномерно.
стр. 210
1 Царапины/зазубрины
• Удалите обрывки нити, очистите и
стр. 214
• Замените игольную пластину.
смажьте челнок.
Игла касается игольной пластины.
Невозможно отрегулировать расстояние
между ограничителем челнока и челноком.
Неправильно заправлена верхняя нить.
1 Игла
2 Отверстие в игольной пластине
стр. 50
3 Игла касается края отверстия
Прижимная лапка установлена слишком
• Потяните рукой верхнюю нить из-под
высоко и неправильно расположена.
прижимной лапки и проверьте, хорошо ли
7
Игла ударяет по прижимной лапке или
нить движется. Если нить тянется
касается ее.
неравномерно, значит неправильно
Повреждена поверхность вокруг отверстия
отрегулировано ее натяжение.
в лапке для вышивания.
Вытяните нить из машины и
снова заправьте нить в машину.
Убедитесь, что нить правильно
расположена в нитенаправителе
игловодителя.
Верхняя нить не заправлена в верхний и
средний нитенаправители.
• Убедитесь, что нить полностью проходит
стр. 50
под верхним и средним
нитенаправителями.
На нити имеются петли или узелки.
1 Царапины/зазубрины
-
• Удалите петли и узелки.
• Замените прижимную лапку.
Слишком сильное натяжение верхней нити.
Используется непрочная специальная нить
стр. 103
• Уменьшите натяжение верхней нити.
(например, металлическая нить).
стр. 116
Неправильно отрегулировано натяжение
• Уменьшите скорость шитья.
нижней нити.
Нить неравномерно сматывается с
стр. 102
шпульного колпачка.
• Отрегулируйте натяжение нижней нити.
Поврежден шпульный колпачок.
стр. 30
• Замените шпульный колпачок новым колпачком.
219
Проблема
Проблема
Возможная причина/способ устранения
Страница
Возможная причина/способ устранения
Страница
Рвется верхняя нить.
Пропуск стежков.
Неправильно намотана нить шпульки (нижняя нить).
Неправильно заправлена верхняя нить.
стр. 50
• Проверьте, что шпулька намотана
• Заправьте верхнюю нить правильно.
приблизительно на 80% и что нить
Игла погнута или затупилась.
стр. 30
намотана равномерно. Если шпулька
стр. 30
• Замените иглу новой иглой.
стр. 79
намотана неправильно, замените ее
Игла установлена неправильно.
стр. 79
правильно намотанной шпулькой или
• Установите иглу правильно.
повторно намотайте нить на эту шпульку.
Накопление пыли под игольной пластиной
стр. 210
Используется шпулька, не предназначенная
или в челночном устройстве.
стр. 211
для этой машины.
• Очистите челнок и игольную пластину.
стр. 30
• Используйте шпульку, предназначенную
Движения иглы и челнока не
для данной машины.
синхронизированы.
Не работает механизм автоматической
Нить намотана слишком туго или слишком слабо.
заправки нити в иглу.
• Неправильная намотка приводит к
На иглу налипло какое-то клеящее вещество.
образованию петли, не отвечающей
-
стр. 79
• Замените иглу.
предъявляемым требованиям. Попробуйте
Ткань не натянута должным образом.
использовать новую катушку.
стр. 42
• Закрепите ткань в пяльцах, так чтобы она
Рисунок вышивки получается искаженным.
стр. 85
была туго натянута.
Нить запуталась.
Плохое качество нити.
• С помощью пинцета удалите
-
• Нить слишком непрочная вследствие
запутавшуюся нить из челнока.
-
большой длительности ее хранения.
Материал плохо закреплен в пяльцах (например,
Замените нить.
материал недостаточно туго натянут).
В данных для вышивания содержатся стежки
• Если ткань не натянута должным образом,
стр. 42
с нулевым шагом.
стр. 184
рисунок может получиться искаженным или
стр. 85
• Удалите все стежки с нулевой длиной шага.
ткань может садиться при шитье. Закрепите
В данных для вышивания содержится много
ткань в пяльцах надлежащим образом.
стежков с предельно маленькой длиной шага.
стр. 184
Пяльцы слишком велики для вышивки
• Удалите все стежки с маленькой длиной шага.
данного размера.
стр. 80
Плотность стежков в дизайне для
• Используйте пяльцы, размер которых
вышивания слишком велика.
близко соответствует размеру вышивки.
Прошиваются три или более
Ослаблены винты с накаткой на держателе пялец.
перекрывающихся стежка.
• Прилагаемой дискообразной отверткой
стр. 28
стр. 123
• С использованием программы создания
надежно затяните винты с накаткой.
вышивок скорректируйте плотность
Не используется стабилизирующий
стежков и параметры застила в дизайне
материал (подложка).
для вышивания.
• При вышивании тонких или эластичных
В регуляторе натяжения нити скопилась
тканей, тканей с грубым переплетением
пыль или обрывки нитей.
или тканей, которые подвержены усадке
• Снимите регуляторы натяжения нитей и
стр. 213
при шитье, используйте стабилизирующий
стр. 84
удалите пыль и обрывки нитей,
материал (подложку).
скопившиеся между войлочными шайбами.
<При использовании дополнительного
Рвется нижняя нить (нить шпульки).
устройства для вышивания бейсболок>
Неправильно заправлена нижняя нить (нить
При вышивании бейсболок из мягкого
шпульки).
стр. 33
материала используйте жесткий
• Заправьте нижнюю нить правильно.
стабилизирующий материал.
Шпулька имеет на своей поверхности
Пяльцы неправильно установлены на каретку.
повреждения или вращается неравномерно.
стр. 33
• Установите пяльцы надлежащим образом.
• Замените шпульку.
Убедитесь, что штифты на левом и правом
стр. 45
Поврежден шпульный колпачок.
держателях пялец точно попали в
стр. 33
• Замените шпульный колпачок.
отверстия в ручках и на пяльцах.
Нить запуталась.
Каретка или пяльцы ударяются о какие-либо
• Удалите запутавшуюся нить и прочистите
стр. 210
предметы.
челночное устройство.
• Если каретка или пяльцы ударяются о какие-
-
Используется шпулька, не предназначенная
либо предметы, рисунок может получиться
для этой машины.
искаженным. В зоне движения пялец не
стр. 30
• Используйте шпульку, предназначенную
должно находиться никаких предметов.
для данной машины.
Ткань цепляется или пробивается.
В регуляторе натяжения нити скопилась
• Остановите машину и правильно
-
пыль или обрывки нитей.
расположите ткань.
• Снимите регуляторы натяжения нитей и
стр. 213
удалите пыль и обрывки нитей,
скопившиеся между войлочными шайбами.
220
ПРИЛОЖЕНИЕ
Проблема
Проблема
Возможная причина/способ устранения
Страница
Возможная причина/способ устранения
Страница
Рисунок вышивки получается искаженным.
Образуются петли верхней нити.
Во время снятия пялец была сдвинута каретка.
Натяжение нити не соответствует величине,
• Рисунок может получиться искаженным,
на которую закручена ручка регулировки
если при замене нити шпульки (нижней
натяжения нити.
нити), замене иглы или при выполнении
• Если отрегулировать натяжение нити не
каких-либо операций рядом с пяльцами
удается, это может означать, что в регуляторе
стр. 213
была задета прижимная лапка или
натяжения перед и после ручки регулировки
сдвинута каретка.
натяжения нити скопился воск или пыль с нити,
Будьте особенно осторожны, когда при
что привело к тому, что регулятор натяжения
замене нити шпульки (нижней нити),
приподнялся. Очистите регулятор натяжения.
замене иглы или при выполнении каких-
Нить неправильно заведена вокруг
-
либо операций рядом с пяльцами
регулятора натяжения верхней нити.
снимаете или устанавливаете на место
• Очистите регулятор натяжения верхней
стр. 213
пяльцы.
нити. Снова заправьте нить и убедитесь,
Если каретка все же была сдвинута,
что при протягивании нити регулятор
выключите машину, а затем снова
натяжения вращается.
включите ее. Правильное положение
Плохое качество нити.
пялец в момент остановки машины
• Попробуйте использовать другую нить.
сохраняется в памяти машины, и при
Если после замены нити проблема
-
включении машины пяльцы возвращаются
осталась, то дело может быть в качестве
в это положение.
нити. Замените нить другой нитью
Неправильно выполнена оцифровка узора.
хорошего качества.
• Для вышивания узора на эластичных
Повышенный уровень шума при работе машины.
тканях или тканях с густым ворсом может
-
Вокруг челнока могли намотаться обрывки нити.
стр. 210
потребоваться более существенная
• Очистите челночное устройство.
компенсация растягивания или подложка.
Неправильно заправлена верхняя нить.
Неправильно распознается размер установленных пялец.
• Проверьте весь путь заправки нити, а
стр. 50
Ослаблены винты с накаткой на держателе пялец.
затем повторно заправьте верхнюю нить.
• Прилагаемой дискообразной отверткой
стр. 28
Поврежден челнок.
надежно затяните винты с накаткой.
• Замените челнок.
Начальное положение пялец не выровнено по
Недостаточно смазаны части машины.
горизонтали.
• Смажьте рекомендованные узлы и
стр. 214
Ослаблены винты с накаткой на держателе пялец.
механизмы машины.
• Прилагаемой дискообразной отверткой
стр. 28
Не срабатывает устройство для заправки нити в иглу.
надежно затяните винты с накаткой.
Игла находится в неправильном положении.
Образуются петли верхней нити.
• Нажмите кнопку перемещения требуемого
стр. 56
Слабое натяжение верхней нити.
игловодителя, в который должна быть
заправлена нить, в позицию вышивания.
7
На данной машине используются иглы,
которые не рекомендованы к применению.
стр. 30
• Замените иглу на ту, которая
стр. 79
рекомендована для данной машины.
Игла установлена неправильно.
стр. 30
• Установите иглу правильно.
стр. 79
Погнут крючок на механизме
–
автоматической заправки нити в иглу.
Неправильно отрегулировано натяжение нити.
Неправильно заправлена верхняя нить.
• После пропускания верхней нити через
• Проверьте весь путь заправки нити, а
стр. 50
отверстие в прижимной лапке потяните
затем повторно заправьте верхнюю нить.
нить рукой и проверьте натяжение нити.
Неправильно заправлена нижняя нить (нить
Если определить правильность настройки
шпульки).
стр. 33
натяжения, сравните его с другими
• Заправьте нижнюю нить правильно.
игловодителями, на которых петли не
Неправильно отрегулировано натяжение
образуются.
нижней нити.
стр. 102
• Отрегулируйте натяжение нижней нити
(нити шпульки).
В регуляторе натяжения нити скопилась
пыль или обрывки нитей.
• Снимите регуляторы натяжения нитей и
стр. 213
удалите пыль и обрывки нитей,
скопившиеся между войлочными шайбами.
221
Проблема
Проблема
Возможная причина/способ устранения
Страница
Возможная причина/способ устранения
Страница
В момент начала вышивания верхняя нить полностью
Ткань морщит.
вытягивается из иглы.
Слишком сильное натяжение нитей.
Если после обрезки нити остается слишком
• Отрегулируйте натяжение в соответствии с типом
короткий конец нити, то в момент начала
используемой ткани и нити. Нити из полиэфирных
следующей операции вышивания верхняя
волокон (полиэстер) во время шитья
стр. 103
нить может полностью вытянуться из иглы.
стр. 185
растягиваются, особенно если натяжение нитей
• На второй странице экрана настроек
слишком велико. По окончании шитья длина нити
установите для параметра остаточной длины
возвращается к своему первоначальному
нити значение “Длинный конец нити”.
значению, что приводит к тому, что ткань морщит.
В момент начала вышивания верхняя нить не
Неправильное натяжение ткани в пяльцах.
вытягивает нижнюю нить (нить шпульки).
• Нерастягивающиеся ткани, тканые
Нить на шпульке закончилась, нить не
материалы необходимо закреплять в
сматывается со шпульки или конец нити,
пяльцах с сильным натяжением. На
стр. 33
отмотанный со шпульки, слишком короткий.
тканях, закрепленных в пяльцах со слабым
• Заправьте нижнюю нить правильно.
натяжением, при вышивании образуются
Хотя нить и не рвется, выдаются сообщения об обрыве
складки.
стр. 203
нити и машина останавливается.
Мягкий трикотаж закрепляйте в пяльцах с
большим натяжением, используя
Если датчик обрыва нити в ручках
стабилизирующую подложку. Чрезмерное
регулировки натяжения нити не может
натяжение ткани приводит к тому, что
определить, что нить нормально подается,
после снятия ткани с пялец ткань начинает
то даже если машина работает, выдается
морщить.
сообщение об обрыве нити и машина
останавливается. Если нить соскользнула с
Длина колонных стежков слишком велика.
регулятора натяжения, то даже хотя нить и
• Выполните повторную оцифровку узора с
-
не оборвалась, машина определяет, что нить
достаточным заполнением стежками или с
стр. 52
не подается, и останавливается.
несколькими рядами столбцов стежков.
стр. 213
• Очистите блок натяжения. Правильно
Ткань морщит.
проведите нить через регулятор
Игла затупилась.
стр. 30
натяжения. Если сообщение об обрыве
• Затупившиеся иглы давят на ткань и
стр. 79
нити продолжает появляться после
повреждают материал. Замените иглу.
очистки машины и повторной заправки
Слишком велика плотность узора.
нити, это может означать неисправность
• Слишком много стежков в области
датчика. Обратитесь к ближайшему
натяжения ткани, что приводит к тому, что
стр. 184
официальному дилеру Brother.
ткань морщит. Немного, на 5-10%,
Нить перетерта.
уменьшите плотность узора.
В регуляторе натяжения нити скопилась
Информация на ЖК-дисплей не читается.
пыль или обрывки нитей.
Слишком высокая или слишком низкая
• Снимите регуляторы натяжения нитей и
яркость ЖК-дисплея.
стр. 179
стр. 213
удалите пыль и обрывки нитей,
• Настройте яркость дисплея.
скопившиеся между войлочными
При вышивании на плотном материале не удается
шайбами.
правильно закрепить материал.
Слишком длинные промежуточные стежки.
Материал выскальзывает из пялец из-за
В регуляторе натяжения нити скопилась
своей плотности.
пыль или обрывки нитей.
• Оберните внешний обод клейкой лентой
стр. 203
• Снимите регуляторы натяжения нитей и
или косой бейкой. Это обеспечит
стр. 213
удалите пыль и обрывки нитей,
необходимое сопротивление, и материал
скопившиеся между войлочными
не будет легко выскальзывать из пялец.
шайбами.
Игла прорезает и рвет ткань.
Игла затупилась.
ОСТОРОЖНО!
• Замените иглу. Затупившиеся иглы с
стр. 30
трудом прокалывают ткань, в результате
стр. 79
• Данная машина оснащена механизмом
чего она рвется.
обнаружения нити. Если в машину не
Ткань слишком нежная.
заправлена верхняя нить, машина не будет
• Игла может повредить нежную ткань,
работать нормально, даже если нажать кнопку
стр. 204
просто прокалывая ее. Используйте
Пуск/Стоп после разблокирования машины.
стабилизирующий материал (накладку).
• Если машина внезапно остановилась:
• Выключите машину и выньте вилку
сетевого шнура из розетки.
• Повторно включите машину, строго
следуя соответствующей процедуре. См.
раздел с. 35.
222
ПРИЛОЖЕНИЕ

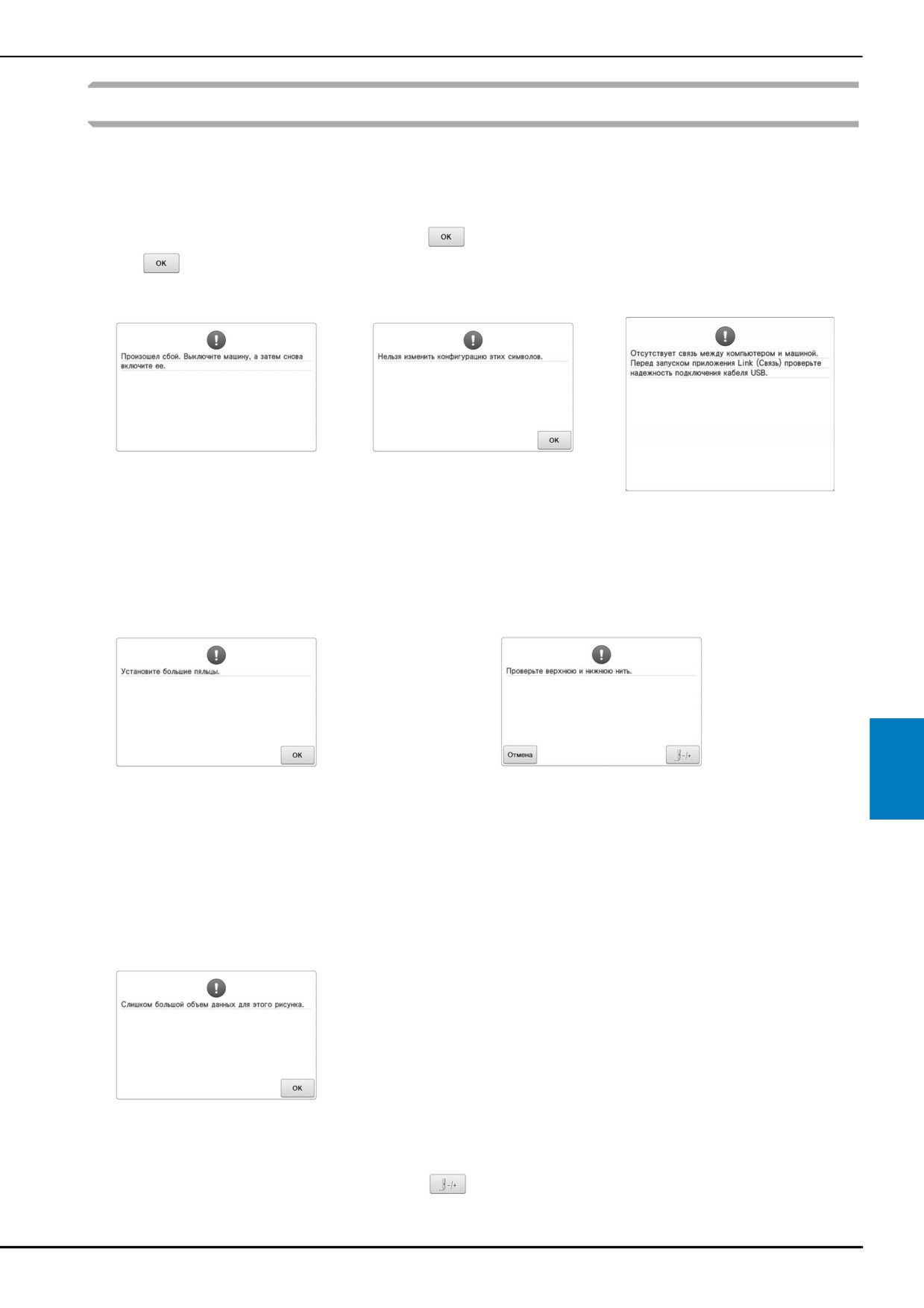

Сообщения об ошибках
Если нажать кнопку Пуск/Стоп в тот момент, когда машина настроена неправильно, или если
операция выполняется неправильно, то машина останавливается и звучит сигнал зуммера и на ЖК-
дисплее появляется сообщение об ошибке. Если появляется сообщение об ошибке, решите
проблему в соответствии с инструкциями в этом сообщении.
Для закрытия этого сообщения нажмите кнопку
или выполните операцию правильно, а затем нажмите
кнопку
. Если это сообщение появляется снова, обратитесь к официальному дилеру Brother.
Возникло нарушение в работе машины. В тексте, размещенном по кривой,
Машина не получает данных с
слишком много символов для
компьютера в режиме “Link” (Связь).
выбранных пялец.
Выключите машину и проверьте USB-
Измените текст или установите
соединение. Надежно подключите
другие пяльцы.
кабель USB и снова включите
машину. (См. раздел с. 142)
7
Установленные пяльцы слишком малы.
Верхняя нить оборвана, или нить
Нижняя нить оборвалась или закончилась.
Проверьте, какие пяльцы могут
соскользнула с регулятора натяжения
Проверьте наличие нити на шпульке и
использоваться, и установите пяльцы
или с нитенаправителя, или нить
наличие приблизительно 50 мм
большего размера. (См. с. 42.)
заправлена в машину неправильно.
отмотанной со шпульки нити, а затем
Убедитесь, что нить проходит под верхним
повторно установите шпульку. (См. с. 33.)
и средним нитенаправителями, и правильно
заправьте верхнюю нить. (См. с. 50.) Если
нить не порвана, очистите нитенаправители
и блок натяжения. (См. с. 213.)
В регуляторе натяжения нити
Слишком сильное натяжение нитей.
скопилась пыль или обрывки нитей.
Проверьте натяжение верхней и нижней
Снимите регуляторы натяжения
нити и отрегулируйте его. (См. с. 102.)
нитей и удалите пыль и обрывки
нитей, скопившиеся между
войлочными шайбами. (См. с. 213.)
* Поскольку могут быть и другие причины, используйте таблицу “Поиск и
устранение неисправностей”.
Рвется верхняя нить. (См. с. 219.)
Редактируемые рисунки требуют
Рвется нижняя нить (нить шпульки). (См. с. 220.)
слишком большого объема памяти,
или редактируется слишком много
рисунков для имеющегося
* Нажмите
, чтобы переместить иглу назад или вперед. (См. с. 97.)
свободного объема памяти.
223

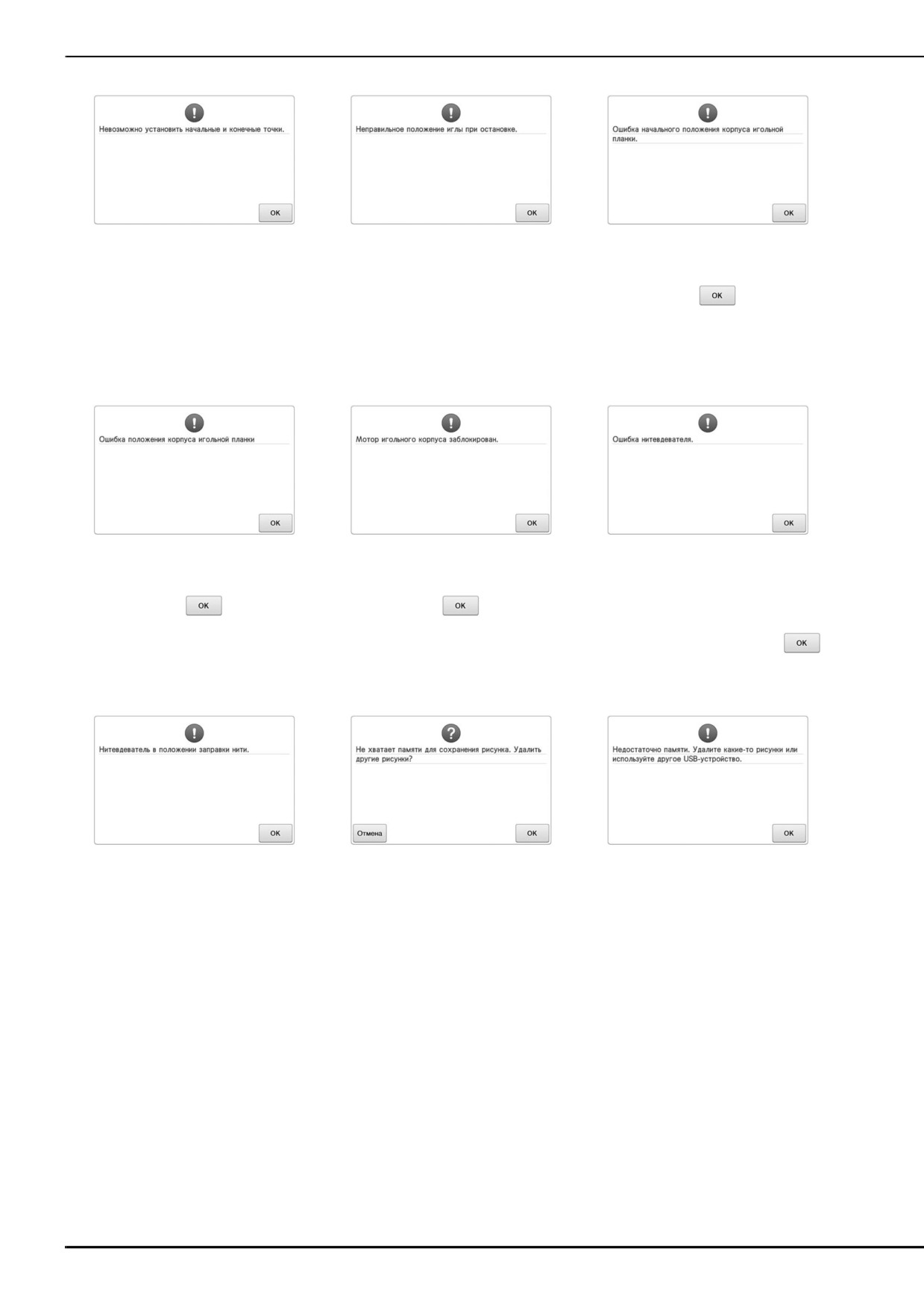

Вышивание невозможно начать с
Игла остановилась в неправильном
Корпус игловодителей не может быть
заданной начальной позиции.
положении.
перемещен в исходное положение.
Измените начальную позицию или
Поверните маховик таким образом,
Нажмите кнопку
для
заново закрепите ткань в пяльцах и
чтобы метка на маховике оказалась
автоматической установки корпуса
измените позицию вышивания. (См.
наверху.
игловодителей в исходное
85, 113.)
положение.
Корпус игловодителей остановился в
Двигатель корпуса игловодителей
Не работает механизм
неправильном положении.
заблокирован.
автоматической заправки нити в иглу.
Удалите нить, запутавшуюся в
Нажмите кнопку
для
Нажмите кнопку
для
механизме автоматической заправки
автоматической установки корпуса
автоматической установки корпуса
игловодителей в исходное
игловодителей в исходное
нити, и затем нажмите кнопку
положение.
положение.
Во время автоматической заправки
Рисунок не удалось сохранить,
Превышен объем памяти USB-
нити в иглу выполнялась еще какая-
поскольку память заполнена.
носителя.
то операция.
Удалите несколько рисунков.
Слишком много данных на машине
Нажмите кнопку автоматической
или на USB-носителе.
заправки нити в иглу, а затем по
окончании заправки нити в иглу
выполните эту операцию. (См. с. 54.)
224
ПРИЛОЖЕНИЕ

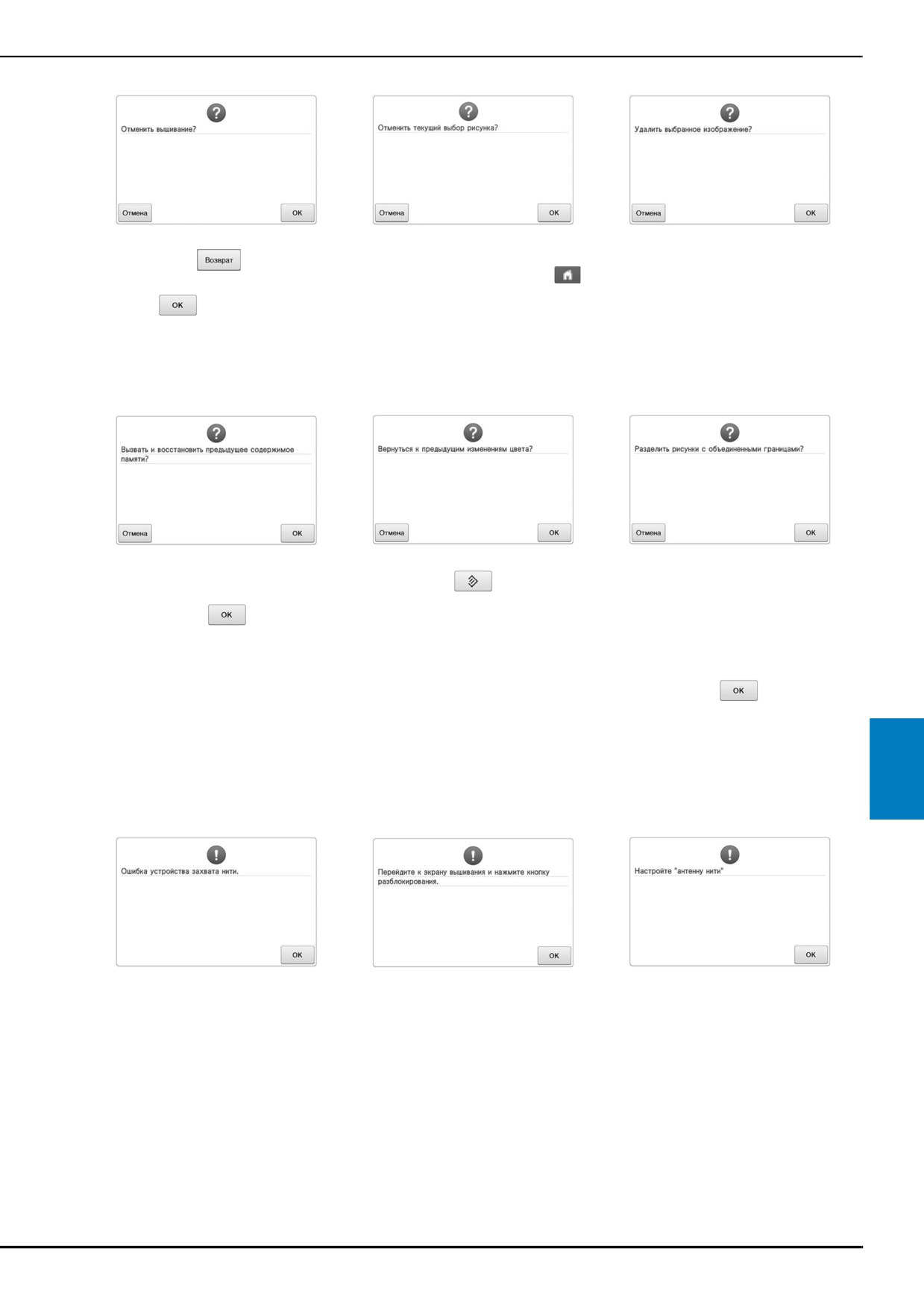

Выбранный рисунок будет удален,
Изображение будет удалено.
Нажата кнопка
на экране
поскольку была нажата кнопка
вышивки.
Нажмите
для возврата к
экрану настроек процедуры
вышивания. Предыдущая вышивка на
экране вышивки будет отменена.
Во время шитья машина была
Сохраненный комбинированный
Нажата кнопка
во время
выключена и затем снова включена.
рисунок повернут на экране настроек
изменения цветов нитей.
процедуры вышивания.
Нажмите кнопку
для
Сортировка цветов для
возвращения машины в то состояние
комбинированного рисунка
(позиция рисунка и количество
обрамления отменяется после
стежков), в котором она находилась в
нажатия кнопки
. В этом
момент выключения. Совместите
позицию иглы и вышейте остаток
случае также удаляется разметка
рисунка согласно инструкциям,
нитью, даже если она настроена.
приведенным в разделе
“Возобновление вышивания после
7
выключения машины”, с. 101.
Не работает устройство захвата нити.
Нажата кнопка обрезки нити, когда
Не подготовлен кронштейн узла
Удалите нить, запутавшуюся в
отображался любой другой экран,
нитенаправителя.
устройстве захвата нити.
кроме экрана вышивания или экрана
Подготовьте кронштейн узла
настроек процедуры вышивания.
нитенаправителя. (См. с. 26.)
Перед использованием функции
обрезки нити откройте экран
вышивания или экран настроек
процедуры вышивания.
225

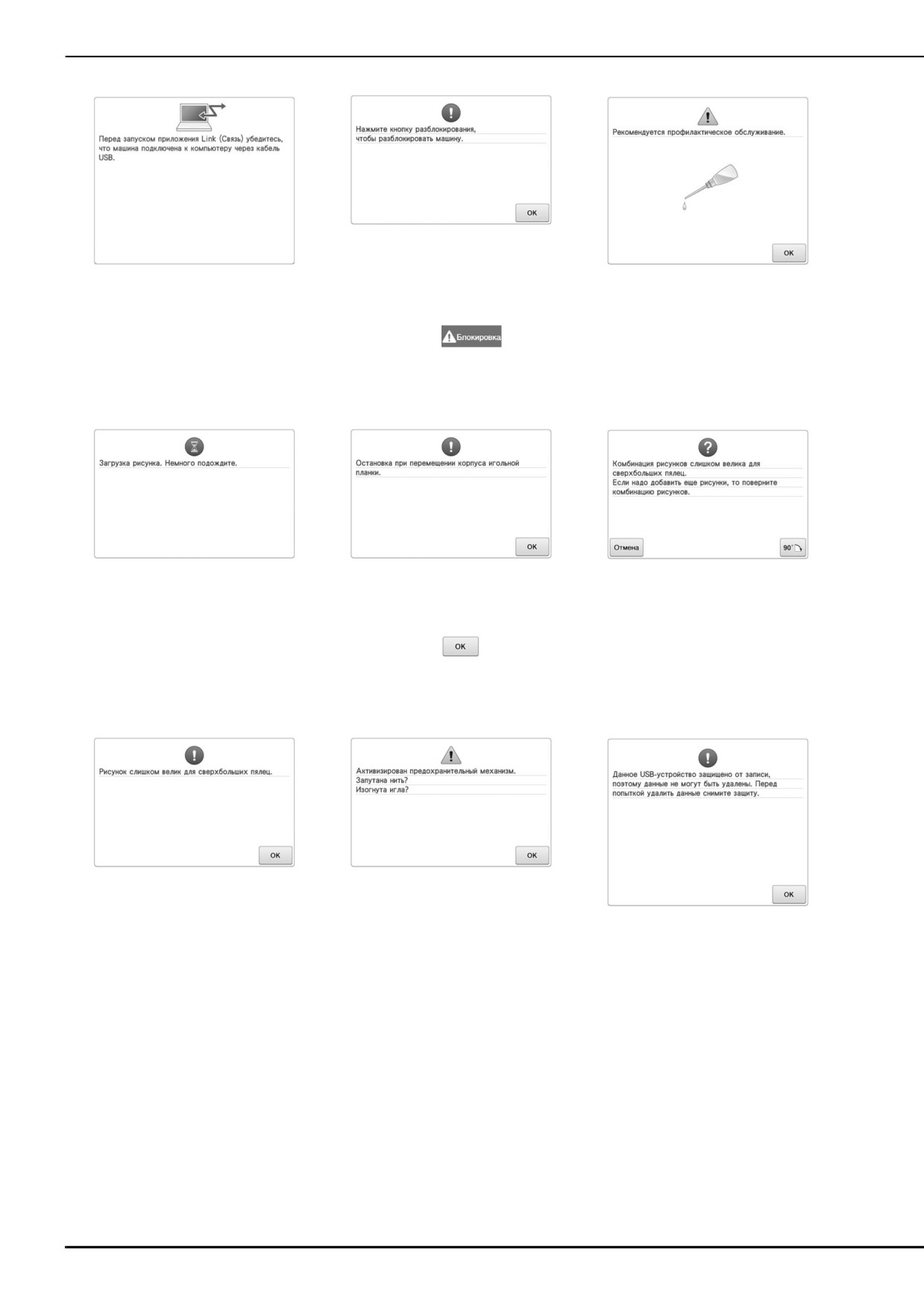

Машина не обменивается данными с
Кнопка обрезки нити была нажата
Необходимо произвести
компьютером в режиме “Link”
перед разблокировкой машины.
обслуживание машины. (См. с. 216.)
(Связь).
Нажмите кнопку
для
Выключите и снова включите
использования устройства обрезки
машину.
нити.
Машина получает ранее сохраненный Машина останавливается, когда
Комбинация буквенных/символьных
рисунок.
корпус игловодителей приходит в
рисунков слишком велика для пялец.
движение.
Поверните рисунок на 90° и
продолжите комбинирование букв/
Нажмите кнопку
для
символов.
автоматической установки корпуса
игловодителей в исходное
положение.

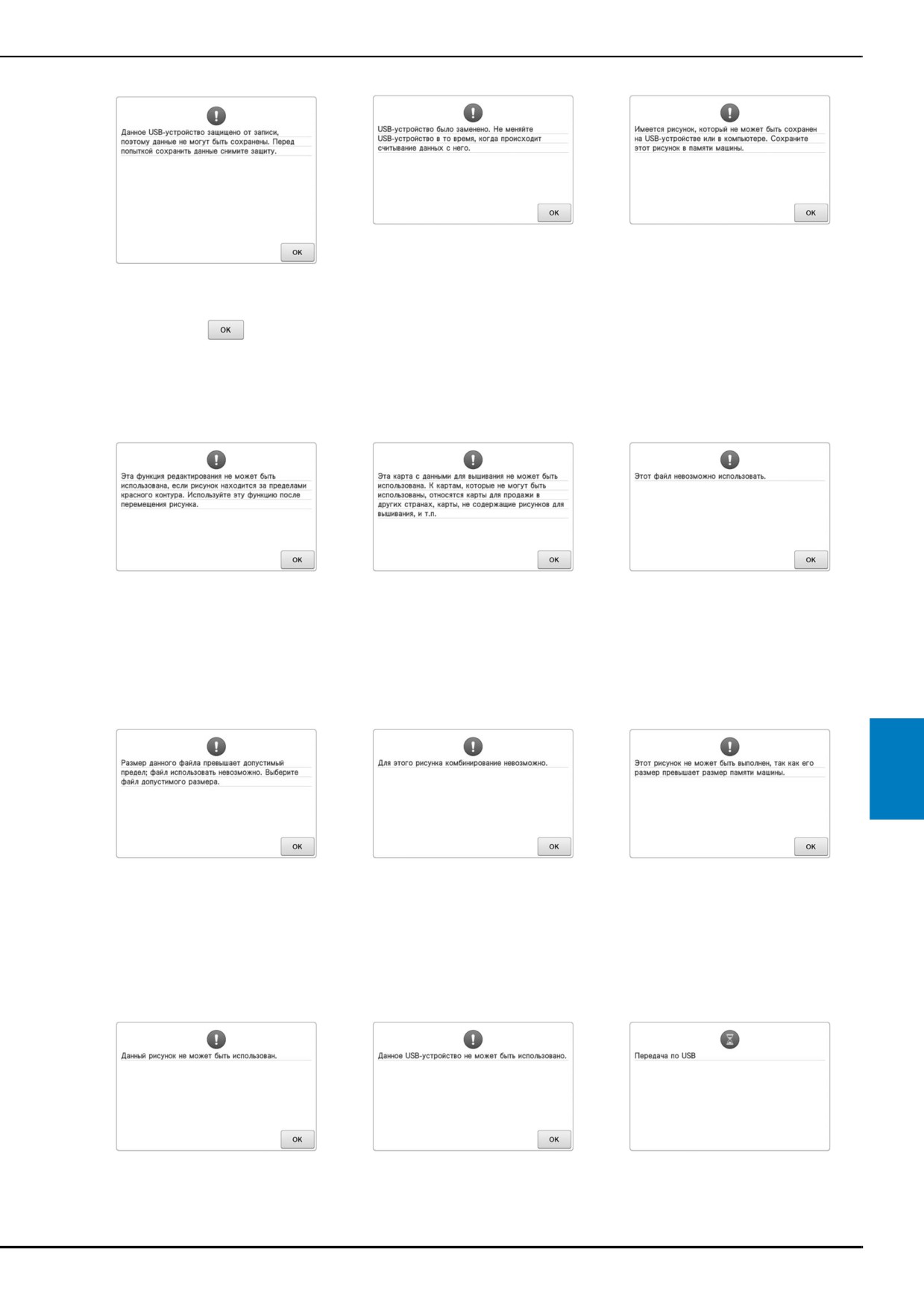

Комбинация буквенных/символьных
Электродвигатель блокирован
На USB-устройстве установлена
рисунков слишком велика для
вследствие запутывания нити или по
защита от записи.
сверхбольших пялец.
другим причинам, связанным с
Отмените защиту от записи.
Измените комбинацию буквенных/
подачей нити.
символьных рисунков.
Если нить запуталась в шпульном
колпачке, очистите челнок и смажьте
его. (См. разделы с. 212 и 216.)
226
ПРИЛОЖЕНИЕ
На USB-устройстве установлена
Предпринята попытка выбрать
Предпринята попытка сохранить
защита от записи.
рисунок после замены USB-носителя,
охраняемый авторским правом рисунок
на котором сохранен этот рисунок.
на USB-носитель или на компьютер.
Нажмите кнопку
и отмените
В соответствии с законами об авторском
защиту от записи.
праве рисунки, воспроизведение или
редактирование которых запрещено,
нельзя сохранять на USB-носителе или
компьютере. Сохраните этот рисунок в
памяти машины.
Предпринята попытка использования
Вставлена карта вышивания, которая не
Формат файла не поддерживается
функции редактирования рисунка,
может использоваться на данной машине.
данной машиной.
который не полностью находится в
Выньте карту вышивания.
Проверьте список совместимых
пределах красной рамки.
форматов файла. (См. с. 186.)
Переместите рисунок так, чтобы он
полностью находился в пределах
красной рамки.
7
Размер файла превышает емкость
Большой (раздельный) рисунок
Рисунок содержит слишком много
карты машины.
вышивания выбран для
стежков и не может использоваться.
Подтвердите размер и формат файла.
комбинирования с другим рисунком.
Данные, количество стежков в которых
(См. с. 186.)
Комбинирование такого рисунка
превышает значение, указанное в технических
невозможно.
характеристиках машины (500 000 стежков),
не могут быть отображены. Уменьшите
количество стежков с использованием
программного обеспечения создания данных.
Предпринята попытка получения рисунка, Предпринята попытка использования USB-носитель передает данные.
загруженного для другой машины.
несовместимого носителя.
227

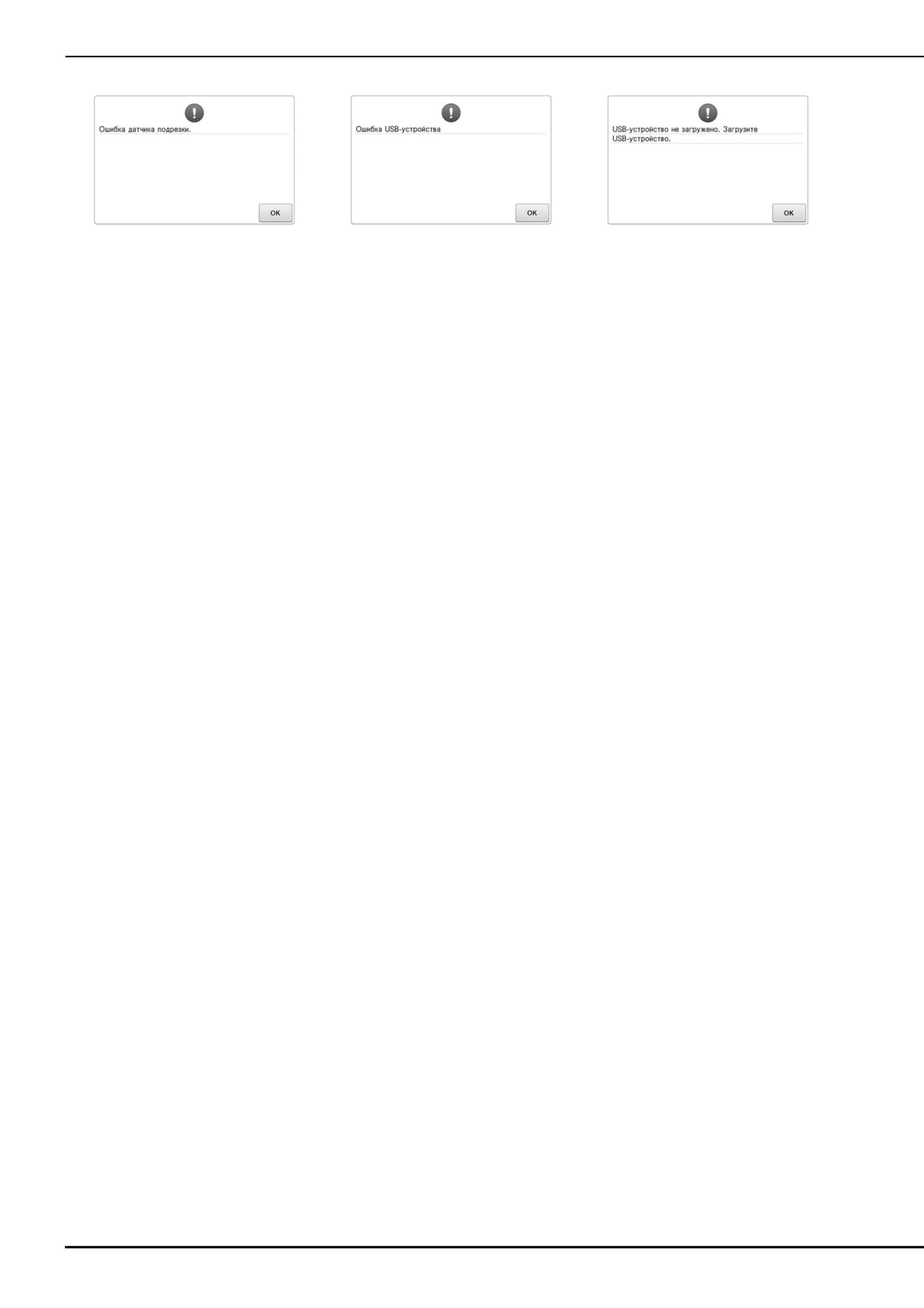

Возможно, в движущемся устройстве
Ошибка USB-носителя.
Предпринята попытка вызова или
обрезки нити скопилась грязь.
сохранения рисунка, когда не
Очистите движущееся устройство
подключен USB-носитель.
обрезки нити. (См. с. 211.)
Вставьте USB-носитель.
228
ПРИЛОЖЕНИЕ

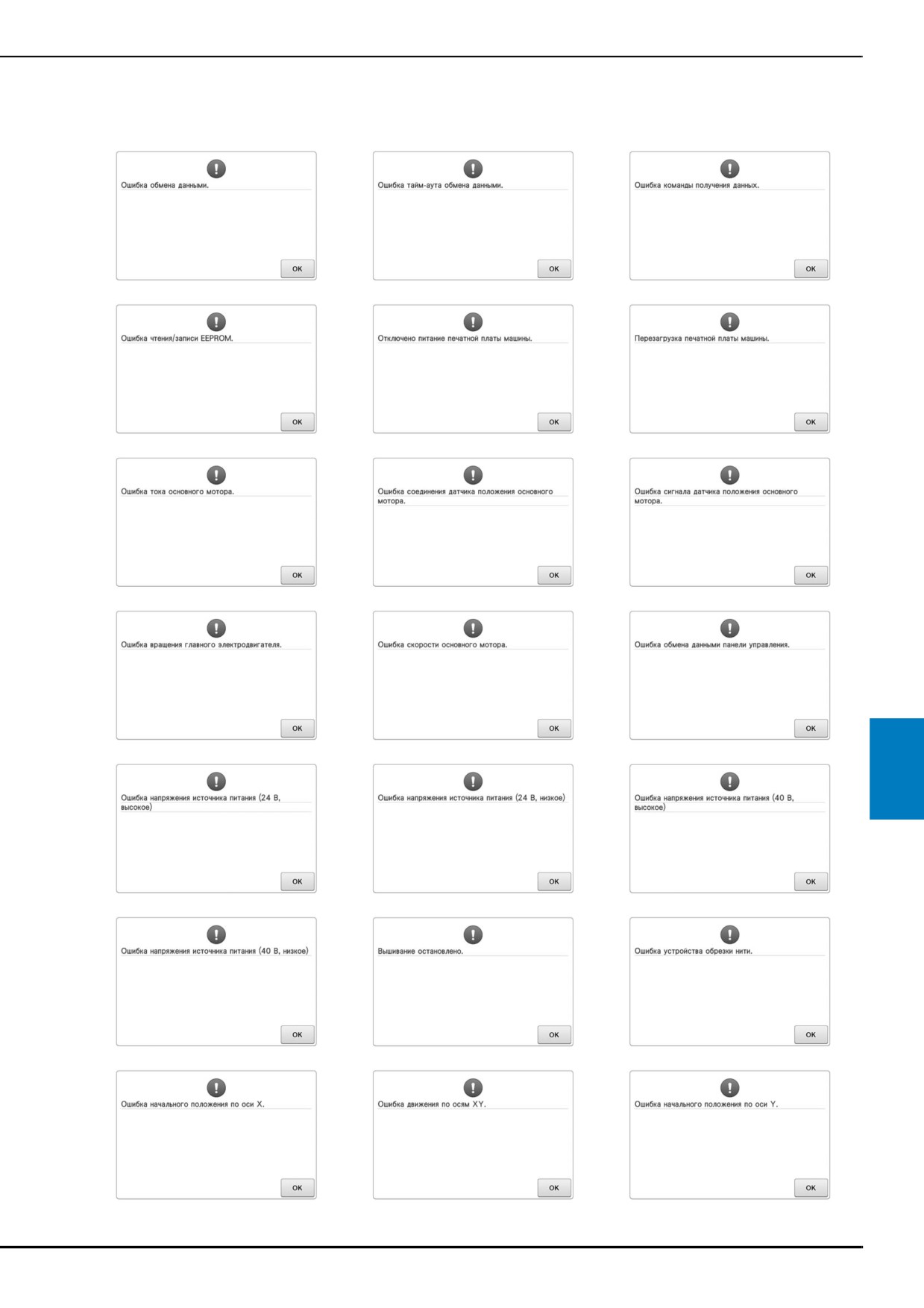

Если появится какое-либо из представленных ниже сообщений, обратитесь к официальному
дилеру Brother.
7
229
С помощью входящего в комплект
b
Если машина не реагирует на
поставки машины пера для сенсорного
экрана нажмите по очереди на центр
нажатие кнопок
перекрестий на экране, с 1 по 13.
Если при нажатии экранных кнопок ничего не
+1
+4
7+
происходит (не удается выбрать (отметить)
никакие кнопки или нажатие кнопок
срабатывает некорректно), настройте
+5
+8
сенсорный экран, как описано ниже.
+2
+3
6+
Нажмите на любую точку сенсорного
a
экрана, выключите машину, а затем снова
включите ее.
+11
+13
+9
+10
12+
→ При нажатии каждого пронумерованного
перекрестия значения AD Value X и AD Value Y
меняются и отображают переменные.
• Если при нажатии перекрестия № 13 раздается
звуковой сигнал, это означает, что при настройке
произошла ошибка; при этом на экране
появляется сообщение “ERROR”. Снова нажмите
на перекрестия начиная с номера, показанного на
экране.
ОСТОРОЖНО!
•
Для настройки сенсорного экрана
• Продолжайте нажимать на сенсорный экран
используйте только прилагаемое перо для
(касаться его) до тех пор, пока на нем не
покажется представленное ниже отображение.
нажатия кнопок на сенсорном экране. Не
• Кнопка “Пуск/Стоп” подсвечена красным цветом.
используйте для этого механические
карандаши, отвертки или какие-либо другие
→ Появляется экран настроек.
твердые или острые предметы. Не
надавливайте на экран дисплея слишком
сильно, достаточно лишь касаться
отображаемых на нем символов. В
противном случае экран дисплея может
быть поврежден.
Когда необходимые регулировки на
c
сенсорном экране выполнены,
появляется сообщение “SUCCESS”.
Примечание
• Если кнопки по-прежнему не реагируют
даже после настройки сенсорного
экрана, или если настроить сенсорный
экран не удается, обратитесь к
официальному дилеру Brother.
Выключите и снова включите машину.
d
230
ПРИЛОЖЕНИЕ
Технические
Обновление
характеристики
программного
обеспечения машины
Технические характеристики
Для загрузки обновлений программного
вышивальной машины
обеспечения для вышивальной машины можно
использовать USB-носитель.
Если программа обновления доступна на веб-
сайте
Параметр
Спецификация
“ http://s.brother/cpbac ”, загрузите файлы,
Вес
38 кг
следуя инструкциям на веб-сайте и шагам,
Габаритные
указанным ниже.
размеры
512 мм (Ш) × 587 мм (Г) × 762 мм (В)
Для загрузки новых версий или обновлений
машины
программного обеспечения (**********.upf) для
швейной машины можно использовать USB-
Максимальная / для цилиндрических
деталей: 1 000 стежков в минуту, бейсболки:
носитель.
Скорость
600 оборотов в минуту
шитья
Диапазон скоростей/макс.: 1 000 оборотов в
Примечание
минуту, мин.: 400 оборотов в минуту
• Убедитесь, что на используемом USB-
носителе не сохранено никаких данных,
Тип
Вертикальный вращающийся челнок
кроме файла обновления.
челнока
Размер
Стандартный размер (тип L)
челнока
Процедура обновления
Игла
HA130EBBR / #11
Удерживая нажатой кнопку
Количество
6 игл
a
игл
автоматической заправки нити, включите
выключатель питания.
Натяжение
Ручная регулировка
нити
Вышивание
(опция) 60 мм (В) × 130 мм (Ш)
бейсболок
7
(Прилагаются 4 типа пялец)
Вышивание
200 мм (В) × 300 мм (Ш)
цилиндрических
130 мм (В) × 180 мм (Ш)
деталей
100 мм (В) × 100 мм (Ш)
40 мм (В) × 60 мм (Ш)
Обрезка
Верхняя и нижняя нить
нити
→ На ЖК-дисплее появляется показанный ниже
Датчик
экран.
Да / верхняя нить и нить шпульки (нижняя
обрыва
нить)
нити
Нажмите кнопку
b
Устройство
автоматической
Да
заправки нити в
иглу
Возможность вза-
USB-порт
имодействия с PC
Хранение
USB-носитель/карта памяти SD (SD и SDHC)
данных
231

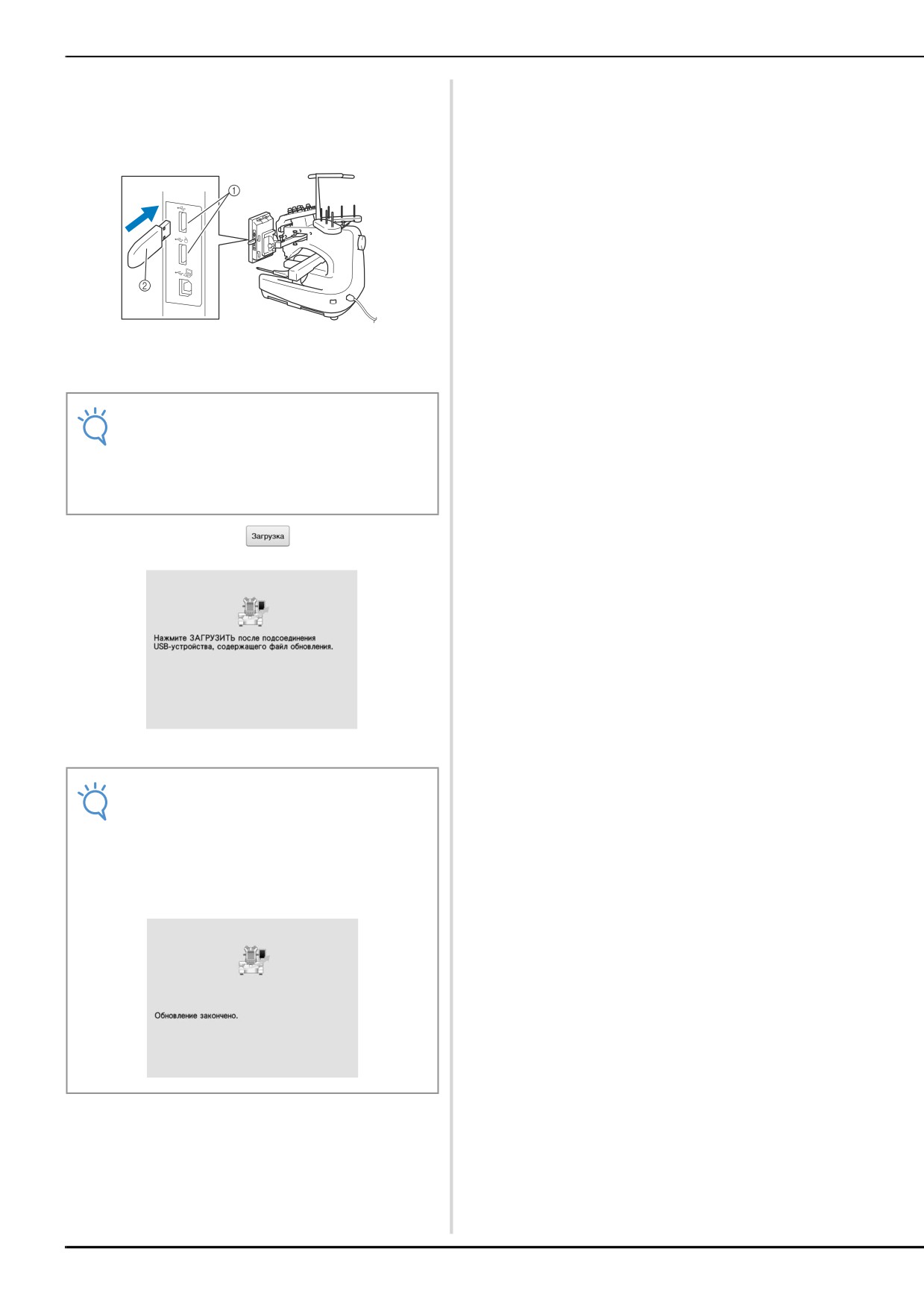

Вставьте USB-носитель в USB-порт
c
машины. Носитель должен содержать
только
файл
обновления.
1 USB-порты
2 USB-носитель
Примечание
• После подключения USB-носителя
индикатор доступа начинает мигать, и
для его распознавания требуется 5-6
секунд. (Это время может варьироваться
в зависимости от типа USB-носителя.)
Нажмите кнопку
d
→ Файл обновления загружен.
Примечание
• При возникновении ошибки появляется
соответствующее сообщение об ошибке,
текст которого отображается красным
цветом. Если загрузка выполнена
успешно, появится следующее
сообщение.
Выньте USB-носитель, затем выключите и
e
снова включите машину.
232
