Радарный датчик VEGAPULS 69 (4 … 20 mA/HART - двухпроводный). Руководство по эксплуатации (2014 год)

Содержание

О данном документе

1.1

Функция

1.2

Целевая группа

1.3

Используемые символы

В целях безопасности

2.1

Требования к персоналу

2.2

Надлежащее применение

2.3

Предупреждение о неправильном применении

2.4

Общие указания по безопасности

2.5

Соответствие требованиям норм ЕС

2.6

Рекомендации NAMUR

2.7

Радиотехническое разрешение для Европы

2.8

Экологическая безопасность

Описание изделия

3.1

Структура

3.2

Принцип работы

3.3

Упаковка, транспортировка и хранение

3.4

Принадлежности и запасные части

Монтаж

4.1

Общие указания

4.2

Варианты монтажа прибора с пластиковой рупорной антенной

4.3

Подготовка к монтажу с монтажной скобой

4.4

Указания по монтажу

Подключение к источнику питания

5.1

Подготовка к подключению

5.2

Подключение

5.3

Схема подключения (однокамерный корпус)

5.4

Схема подключения (двухкамерный корпус)

5.5

Двухкамерный корпус Ex d

5.6

Схема подключения (двухкамерный корпус Ex d ia)

5.7

Двухкамерный корпус с DIS-ADAPT

5.8

Схема подключения - исполнение IP 66/IP 68, 1 bar

5.9

Фаза включения

Начальная установка с помощью модуля индикации и настройки

6.1

Установка модуля индикации и настройки

6.2

Система настройки

6.3

Индикация измеренных значений - выбор языка

6.4

Параметрирование - Быстрая начальная установка

6.5

Параметрирование - Расширенная настройка

6.6

Сохранение данных параметрирования

Начальная установка с помощью PACTware

7.1

Подключение ПК

7.2

Параметрирование

7.3

Сохранение данных параметрирования

Начальная установка с помощью других систем

Содержание

8.1

Настроечные программы DD

8.2

Field Communicator 375, 475

Диагностика, управление запасами и сервис

9.1

Обслуживание

9.2

Память измеренных значений и память событий

9.3

Функция управления активами (Asset Management)

9.4

Устранение неисправностей

9.5

Замена блока электроники

9.6

Обновление ПО

9.7

Действия при необходимости ремонта

10 Демонтаж

10.1 Порядок демонтажа

10.2 Утилизация

11 Приложение

11.1 Технические данные

11.2 Размеры

Указания по безопасности для Ex-зоны

Для Ex-применений следует соблюдать специальные указания

по безопасности, которые являются составной частью данного

руководства по эксплуатации и прилагаются к нему для каждого

поставляемого устройства с Ex-разрешением.

Редакция:2014-05-22

1 О данном документе

О данном документе

1.1

Функция

Данное руководство содержит необходимую информацию для

монтажа, подключения и начальной настройки, а также важные

указания по обслуживанию и устранению неисправностей.

Перед пуском устройства в эксплуатацию ознакомьтесь

с изложенными здесь инструкциями. Руководство по

эксплуатации должно храниться в непосредственной близости

от места эксплуатации устройства и быть доступно в любой

момент.

1.2

Целевая группа

Данное руководство по эксплуатации предназначено для

обученного персонала. При работе персонал должен иметь и

исполнять изложенные здесь инструкции.

1.3

Используемые символы

Информация, указания, рекомендации

Символ обозначает дополнительную полезную информацию.

Осторожно: Несоблюдение данной инструкции может привести

к неисправности или сбою в работе.

Предупреждение: Несоблюдение данной инструкции может

нанести вред персоналу и/или привести к повреждению

прибора.

Опасно: Несоблюдение данной инструкции может привести

к серьезному травмированию персонала и/или разрушению

прибора.

Применения Ex

Символ обозначает специальные инструкции для применений во

взрывоопасных зонах.

•

Список

Ненумерованный список не подразумевает определенного

порядка действий.

→

Действие

Стрелка обозначает отдельное действие.

Порядок действий

Нумерованный список подразумевает определенный порядок

действий.

Утилизация батареи

Этот символ обозначает особые указания по утилизации

батарей и аккумуляторов.

2 В целях безопасности

В целях безопасности

2.1

Требования к персоналу

Данное руководство предназначено только для обученного и

допущенного к работе с прибором персонала.

При работе с устройством требуется всегда иметь необходимые

средства индивидуальной защиты.

2.2

Надлежащее применение

Датчик VEGAPULS 69 предназначен для непрерывного

измерения уровня.

Область применения см. в гл. "Описание".

Эксплуатационная безопасность устройства обеспечивается

только при надлежащем применении в соответствии с данными,

приведенными в руководстве по эксплуатации и дополнительных

инструкциях.

2.3

Предупреждение о неправильном

применении

Не соответствующее назначению применение прибора является

потенциальным источником опасности и может привести,

например, к переполнению емкости или повреждению

компонентов установки из-за неправильного монтажа или

настройки.

2.4

Общие указания по безопасности

Устройство соответствует современному уровню техники

с учетом общепринятых требований и норм. Устройство

разрешается эксплуатировать только в исправном и технически

безопасном состоянии. Ответственность за безаварийную

эксплуатацию лежит на лице, эксплуатирующем устройство.

Лицо, эксплуатирующее устройство, также несет

ответственность за соответствие техники безопасности

действующим и вновь устанавливаемым нормам в течение всего

срока эксплуатации.

При эксплуатации необходимо соблюдать изложенные в

данном руководстве указания по безопасности, действующие

требования к монтажу электрооборудования, а также нормы и

условия техники безопасности.

Для обеспечения безопасности и соблюдения гарантийных

обязательств, любое вмешательство, помимо мер, описанных в

данном руководстве, может осуществляться только персоналом,

уполномоченным изготовителем. Самовольные переделки или

изменения категорически запрещены.

Следует также учитывать нанесенные на устройство

маркировки и указания по безопасности.

Радарные уровнемеры имеют, в зависимости от исполнения,

частоту излучения в диапазоне С или в диапазоне К. Мощность

2 В целях безопасности

излучения значительно ниже допустимых международными

нормами предельных значений. При надлежащем применении

прибор не представляет опасности для здоровья.

2.5

Соответствие требованиям норм ЕС

Устройство выполняет требования соответствующих директив

Европейского союза, что подтверждено испытаниями и

нанесением знака CE.

Декларацию соответствия можно загрузить с нашей домашней

страницы.

Электромагнитная совместимость

Устройство в четырехпроводном исполнении или исполнении

Ex d ia предназначено для применения в промышленной

среде. При этом следует учитывать проводимые и излучаемые

помехи, которые являются обычными для устройства Класса

A по EN 61326-1. При применении устройства в другой среде,

необходимо принять меры для обеспечения электромагнитной

совместимости с другими устройствами.

2.6

Рекомендации NAMUR

Объединение NAMUR представляет интересы автоматизации

промышленных технологических процессов в Германии.

Выпущенные Рекомендации NAMUR действуют как стандарты в

сфере промышленного приборного обеспечения.

Устройство выполняет требования следующих Рекомендаций

NAMUR.

• NE 21 - Электромагнитная совместимость оборудования

• NE 43 - Уровень сигнала для информации об отказе

измерительных преобразователей

• NE 53 - Совместимость промышленных приборов и

компонентов индикации/настройки

• NE 107 - Самоконтроль и диагностика промышленных

устройств

Дополнительные сведения см. на www.namur.de.

2.7

Радиотехническое разрешение для

Европы

Устройство соответствует Директиве LPR (Level Probing Radar)

EN 302729-1/2.

Устройство разрешено для неограниченного применения

снаружи и внутри закрытых емкостей в странах ЕС и

европейской зоны свободной торговли, принявших эту

Директиву.

Для применения снаружи закрытых емкостей должны

выполняться следующие условия:

• Монтаж должен выполняться только обученным персоналом

• Устройство должно быть постоянно смонтировано на месте, и

антенна должна быть направлена вертикально вниз

2 В целях безопасности

• Место монтажа должно быть удалено минимум на 4 км от

радиоастрономических станций, если нет специального

разрешения, выданного соответствующим национальным

уполномоченным органом

• При монтаже в радиусе от 4 до 40 км от

радиоастрономической станции, устройство может

монтироваться не выше 15 м над землей.

Список радиоастрономических станций см. в "Приложении".

2.8

Экологическая безопасность

Защита окружающей среды является одной из наших

важнейших задач. Принятая на нашем предприятии система

экологического контроля сертифицирована в соответствии с DIN

EN ISO 14001 и обеспечивает постоянное совершенствование

комплекса мер по защите окружающей среды.

Защите окружающей среды будет способствовать соблюдение

рекомендаций, изложенных в следующих разделах данного

руководства:

• Глава "Упаковка, транспортировка и хранение"

• Глава "Утилизация"

3 Описание изделия

Описание изделия

3.1

Структура

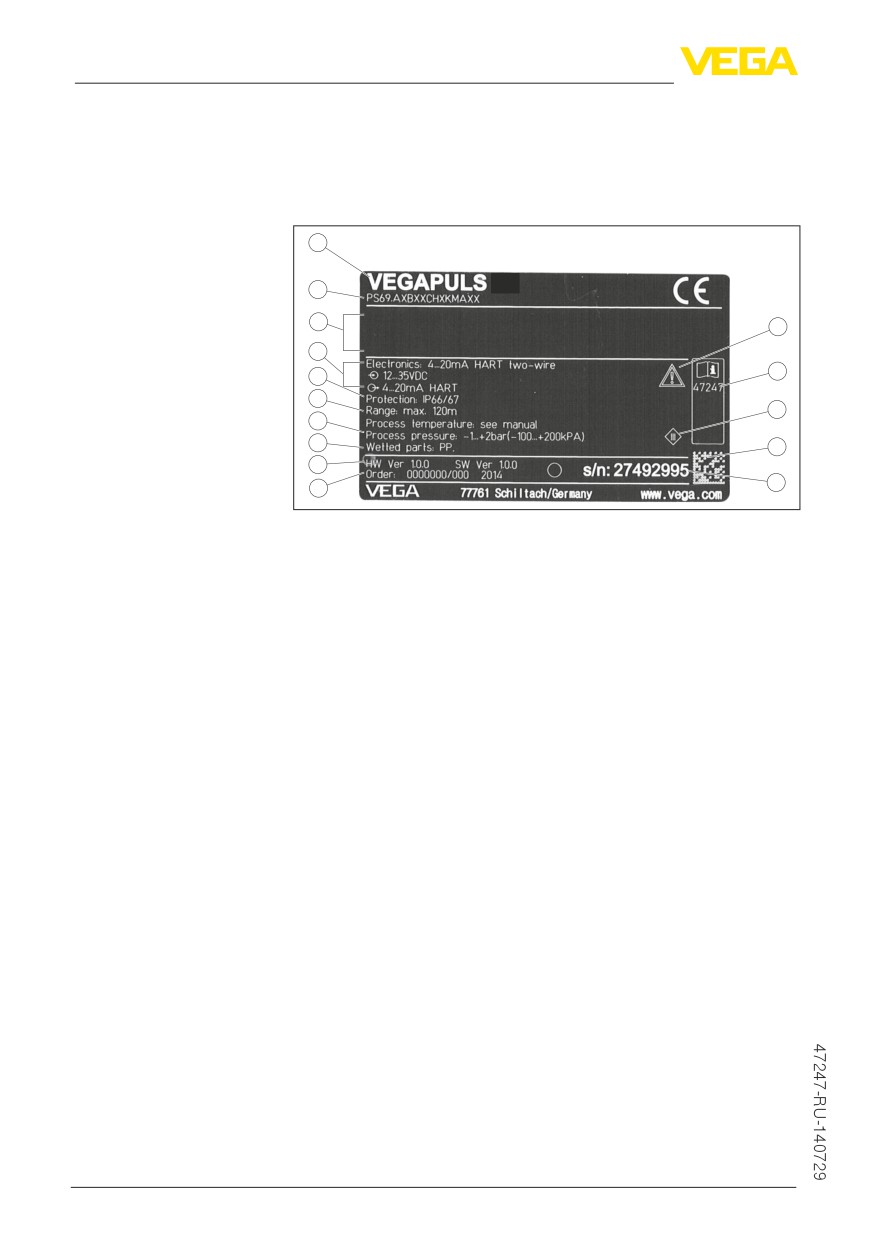

Типовой шильдик

Типовой шильдик содержит важные данные для идентификации

и применения прибора:

Рис. 1: Данные на типовом шильдике (пример)

1 Тип устройства

2 Код изделия

3 Разрешения

4 Питание и сигнальный выход электроники

5 Степень защиты

6 Диапазон измерения

7 Температура и давление процесса, давление процесса

8 Материал контактирующих деталей

9 Версия аппаратного и программного обеспечения

10 Номер заказа

11 Серийный номер устройства

12 Матричный штрихкод для приложения для смартфона

13 Символ класса защиты прибора

14 Идент. номера документации

15 Указание по соблюдению документации устройства

16 Орган по сертификации для маркировки CE

17 Директива

Поиск устройства по

Типовой шильдик содержит серийный номер прибора. По

серийному номеру

серийному номеру на нашей домашней странице можно найти

следующие данные для прибора:

• Код изделия (HTML)

• Дата отгрузки с завода (HTML)

• Особенности устройства в соответствии с заказом (HTML)

• Руководство по эксплуатации и руководство по быстрой

начальной установке в редакции на момент поставки прибора

(PDF)

• Данные датчика в соответствии с заказом - для замены

электроники (XML)

• Сертификат проверки (PDF) - опция

Данные можно получить на www.vega.com , "VEGA Tools" через

"Gerätesuche", введя серийный номер устройства.

3 Описание изделия

Также можно найти эти данные через смартфон:

• Через "VEGA Tools" из "Apple App Store" или "Google Play

Store" загрузить приложение для смартфона

• Сканировать матричный код с шильдика устройства или

• Вручную вести серийный номер в приложение

Сфера действия дан-

Данное руководство по эксплуатации действует для следующих

ного Руководства по

исполнений устройства:

эксплуатации

• Аппаратная версия 1.0.0 и выше

• Версия ПО 1.0.1 и выше

Комплект поставки

Комплект поставки включает:

• Радарный уровнемер

• Документация

- Руководство по быстрой начальной установке VEGAPULS

- Инструкции для дополнительного оснащения прибора

- "Указания по безопасности" (для Ex-исполнений)

- При необходимости, прочая документация

• DVD "Software & Documents" со следующим содержанием:

- Руководства по эксплуатации

- Указания по безопасности

- PACTware/DTM-Collection

- Драйверное ПО

Информация:

В руководстве по эксплуатации описываются также особенности

устройства, которые могут быть выбраны как опции при заказе.

Поставляемое исполнение исходит из спецификации заказа.

3.2

Принцип работы

Область применения

Радарный уровнемер VEGAPULS 69 предназначен для

непрерывного измерения уровня сыпучих продуктов, в том

числе при самых сложных условиях и очень больших диапазонах

измерения.

Уровнемер идеально применим для измерения уровня в высоких

и узких силосах, на плохо отражающих сыпучих продуктах,

таких как летучая зола, пластиковые гранулы или древесные

опилки, а также при сильных помехах от постоянных встроенных

конструкций. Эти возможности прибора определяются

принципом измерения: уровнемер с очень малым углом

раскрыва антенны измеряет расстояние исходя из смещения

частоты.

Прибор с различными исполнениями антенной системы и с

разным оснащением применим практически в любых условиях и

процессах:

• Пластиковая рупорная антенна или оправленная металлом

линзовая антенна

3 Описание изделия

• Дополнительный или интегрированный вход для

подключения обдува

• Поворотный держатель с уплотнением к процессу

Через антенну датчика излучается непрерывный радарный

Принцип действия

сигнал с пилообразно изменяющейся частотой. Излученный

сигнал отражается от поверхности продукта, и принимается

антенной как эхосигнал.

Частота принимаемого сигнала всегда отличается от текущей

частоты излучения. Разность частот пропорциональна

расстоянию до поверхности продукта, тем самым уровню

заполнения. Определенный таким образом уровень

преобразуется в соответствующий выходной сигнал и выдается

в виде измеренного значения.

3.3

Упаковка, транспортировка и хранение

Упаковка

Прибор поставляется в упаковке, обеспечивающей его защиту

во время транспортировки. Соответствие упаковки обычным

транспортным требованиям проверено согласно ISO 4180.

Упаковка прибора в стандартном исполнении состоит

из экологически чистого и поддающегося переработке

картона. Для упаковки приборов в специальном исполнении

также применяются пенополиэтилен и полиэтиленовая

пленка, которые можно утилизировать на специальных

перерабатывающих предприятиях.

Транспортировка

Транспортировка должна выполняться в соответствии с

указаниями на транспортной упаковке. Несоблюдение таких

указаний может привести к повреждению прибора.

Осмотр после транспор-

При получении доставленное оборудование должно быть

тировки

незамедлительно проверено в отношении комплектности

и отсутствия транспортных повреждений. Установленные

транспортные повреждения и скрытые недостатки должны быть

оформлены в соответствующем порядке.

Хранение

До монтажа упаковки должны храниться в закрытом виде и с

учетом имеющейся маркировки складирования и хранения.

Если нет иных указаний, необходимо соблюдать следующие

условия хранения:

• Не хранить на открытом воздухе

• Хранить в сухом месте при отсутствии пыли

• Не подвергать воздействию агрессивных сред

• Защитить от солнечных лучей

• Избегать механических ударов

Температура хранения и

• Температура хранения и транспортировки: см. "Приложение -

транспортировки

Технические данные - Условия окружающей среды"

• Относительная влажность воздуха 20 … 85 %

3 Описание изделия

3.4

Принадлежности и запасные части

PLICSCOM

Модуль индикации и настройки PLICSCOM предназначен для

индикации измеренных значений, настройки и диагностики

датчика. Модуль может быть установлен в датчике или во

внешнем блоке индикации и настройки и удален из него в любое

время.

Дальнейшую информацию см. в Руководстве по эксплуатации

"Модуль индикации и настройки PLICSCOM" (Идент. номер

документа 27835).

VEGACONNECT

Интерфейсный адаптер VEGACONNECT предназначен для

подключения приборов к интерфейсу USB персонального

компьютера. Для параметрирования необходимо программное

обеспечение для настройки PACTware и VEGA-DTM.

Дальнейшую информацию см. в Руководстве по эксплуатации

"Интерфейсный адаптер VEGACONNECT" (Идент. номер

документа 32628).

VEGADIS 81

Выносной блок VEGADIS 81 предназначен для индикации

измеренных значений и настройки датчиков VEGA-plics^®.

Для подключения VEGADIS 81 к датчикам в исполнении

с двухкамерным корпусом дополнительно требуется

интерфейсный адаптер "DISADAPT".

Дальнейшую информацию см. в Руководстве по эксплуатации

"VEGADIS 81" (Идент. номер документа 43814).

DIS-ADAPT

Адаптер "DIS-ADAPT" является запасной частью для датчиков

с двухкамерным корпусом. Адаптер предназначен для

подключения выносного блока индикации VEGADIS 81 через

разъем M12 x 1 на корпусе датчика.

Подробную информацию см. в Инструкции "Адаптер DISADAPT"

(Идент. номер документа 45250).

VEGADIS 82

VEGADIS 82 предназначен для индикации измеренных

значений и настройки датчиков с протоколом HART. Выносной

блок индикации и настройки подключается в линию сигнала

4 … 20 mA/HART.

Дальнейшую информацию см. в Руководстве по эксплуатации

"VEGADIS 82" (Идент. номер документа 45300).

PLICSMOBILE T61

Выносной GSM/GPRS-модуль PLICSMOBILE T61 предназначен

для беспроводной передачи измеренных значений и

удаленного параметрирования датчиков plics^®. Настройка

выполняется посредством PACTware/DTM с подключением через

интегрированный порт USB.

Дальнейшую информацию см. в Инструкции "PLICSMOBILE T61"

(Идент. номер документа 37700).

PLICSMOBILE

Встроенный GSM/GPRS-модуль PLICSMOBILE предназначен

для беспроводной передачи измеренных значений и

3 Описание изделия

удаленного параметрирования датчиков plics^®. Настройка

выполняется посредством PACTware/DTM с подключением через

интегрированный порт USB.

Дальнейшую информацию см. в Инструкции "GSM/GPRS-модуль

PLICSMOBILE" (Идент. номер документа 36849).

Защитный колпак

Защитный колпак предохраняет корпус датчика от загрязнения

и сильного нагрева из-за солнечных лучей.

Подробную информацию см. в Инструкции "Защитный колпак"

(Идент. номер документа 34296).

Фланцы

Резьбовые фланцы могут иметь различное исполнение в

соответствии со следующими стандартами: DIN 2501, EN 1092-1,

BS 10, ANSI B 16.5, JIS B 2210-1984, GOST 12821-80.

Подробную информацию см. в инструкции "Фланцы соотв. DIN-

EN-ASME-JIS" (номер документа 31088).

Фланцы для монтажа

Для монтажа прибора с пластиковой рупорной антенной на

прибора с пластиковой

патрубке имеются два вида фланцев: накидной фланец и

рупорной антенной

адаптерный фланец

Дальнейшую информацию см. в гл. "Монтаж" данного

руководства по эксплуатации.

Монтажная скоба для

Для монтажа прибора с пластиковой рупорной антенной на

прибора с пластиковой

стене или перекрытии имеется монтажная скоба.

рупорной антенной

Дальнейшую информацию см. в гл. "Монтаж" данного

руководства по эксплуатации.

Блок электроники

Блок электроники VEGAPULS серии 60 является запасной

частью для радарных датчиков VEGAPULS серии 60.

Исполнения блока электроники различаются по сигнальному

выходу.

Дальнейшую информацию см. в Руководстве по эксплуатации

"Блок электроники VEGAPULS серии 60" (Идент. номер

документа 36801).

Дополнительная элек-

Дополнительная электроника является сменным блоком для

троника для двухкамер-

двухпроводных датчиков 4 … 20 mA/HART с двухкамерным

ного корпуса

корпусом.

Дальнейшую информацию см. в Руководстве по эксплуатации

"Дополнительная электроника для 4 … 20 mA/HART 2-провод."

(ID документа 42764).

4 Монтаж

Монтаж

4.1

Общие указания

Защита от влажности

Для защиты устройства от проникновения влаги использовать

следующие меры:

• Использовать рекомендуемый кабель (см. гл. "Подключение к

источнику питания")

• Надежно затянуть кабельный ввод

• Соединительный кабель от кабельного ввода направить вниз

Это необходимо, прежде всего, в следующих случаях монтажа:

• Монтаж на открытом воздухе

• Помещения с повышенной влажностью (например, где

производится очистка)

• Емкости с охлаждением или подогревом

Применимость при дан-

Все части устройства, находящиеся в процессе, должны быть

ных условиях процесса

применимы для данных условий процесса.

К таким частям относятся:

• Активная измерительная часть

• Присоединение

• Уплотнение к процессу

Особо учитываемые условия процесса:

• Давление процесса

• Температура процесса

• Химические свойства среды

• Абразивные и механические воздействия

Данные по условиям процесса см. в гл. "Технические данные", а

также на шильдике.

4.2

Варианты монтажа прибора с пластиковой

рупорной антенной

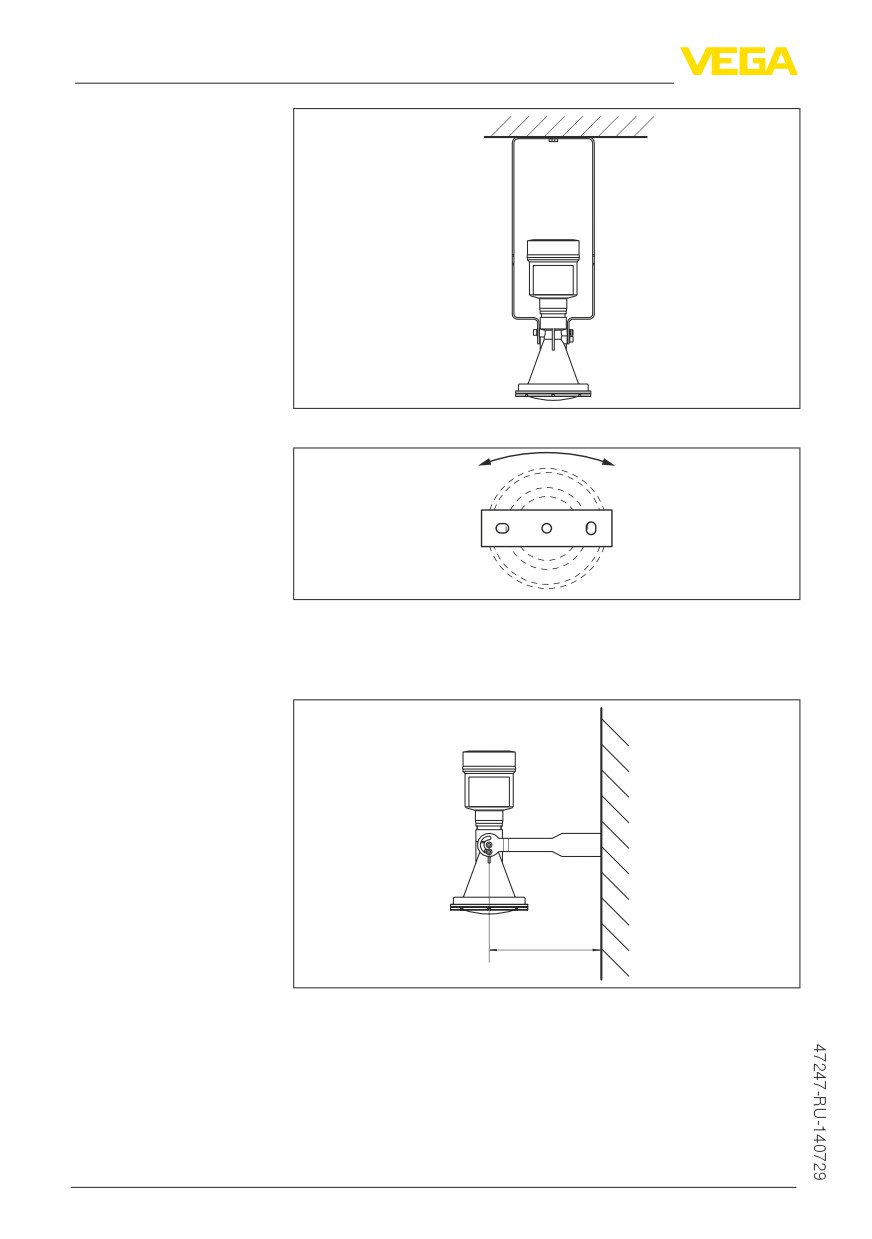

Монтажная скоба

С помощью дополнительной монтажной скобы датчик может

устанавливаться на стенке емкости, перекрытии или на

кронштейне. Монтажная скоба позволяет легко ориентировать

датчик по отношению к поверхности сыпучего продукта в

открытых емкостях.

Имеются следующие исполнения:

• Длина 300 мм

• Длина 170 мм

Монтажная скоба - мон-

Стандартно монтаж на скобе выполняется вертикально на

таж на перекрытии

перекрытии.

При этом датчик можно отклонять на угол до 180° для

оптимальной ориентации и поворачивать его для оптимального

подключения.

4 Монтаж

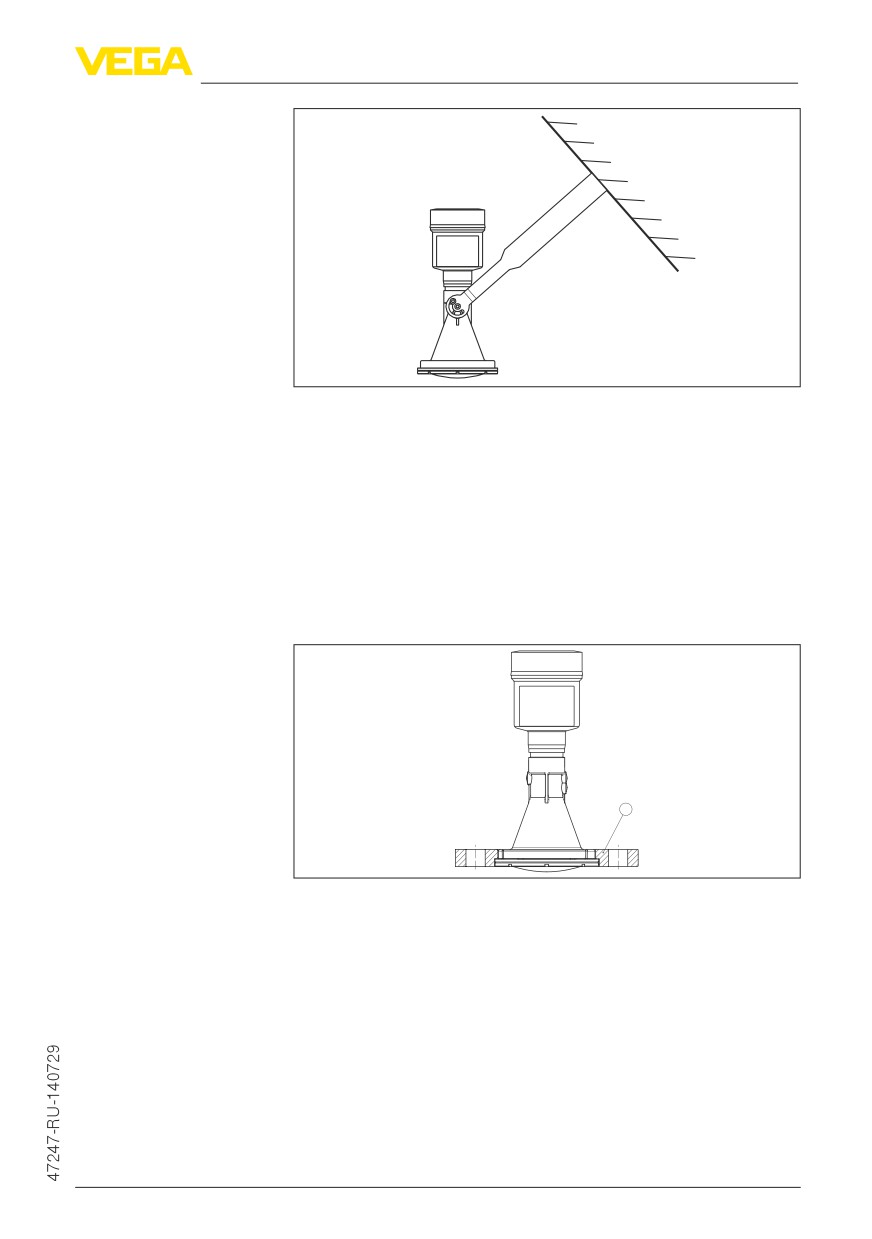

Рис. 5: Монтаж на косой стене с монтажной скобой длиной 300 мм

Фланец

Для монтажа прибора на патрубке имеются два исполнения:

• Комбинированный накидной фланец для DN 80 (ASME 3" и

JIS 80)

• Адаптерный фланец от DN 100 (ASME 4" или JIS 100)

У приборов с однокамерным корпусом накидной фланец можно

надеть через корпус непосредственно при монтаже на месте.

Через двухкамерный корпус накидной фланец на месте надеть

нельзя, поэтому данный способ монтажа нужно указывать при

заказе прибора.

Рис. 6: Комбинированный накидной фланец

1 Комбинированный накидной фланец

4 Монтаж

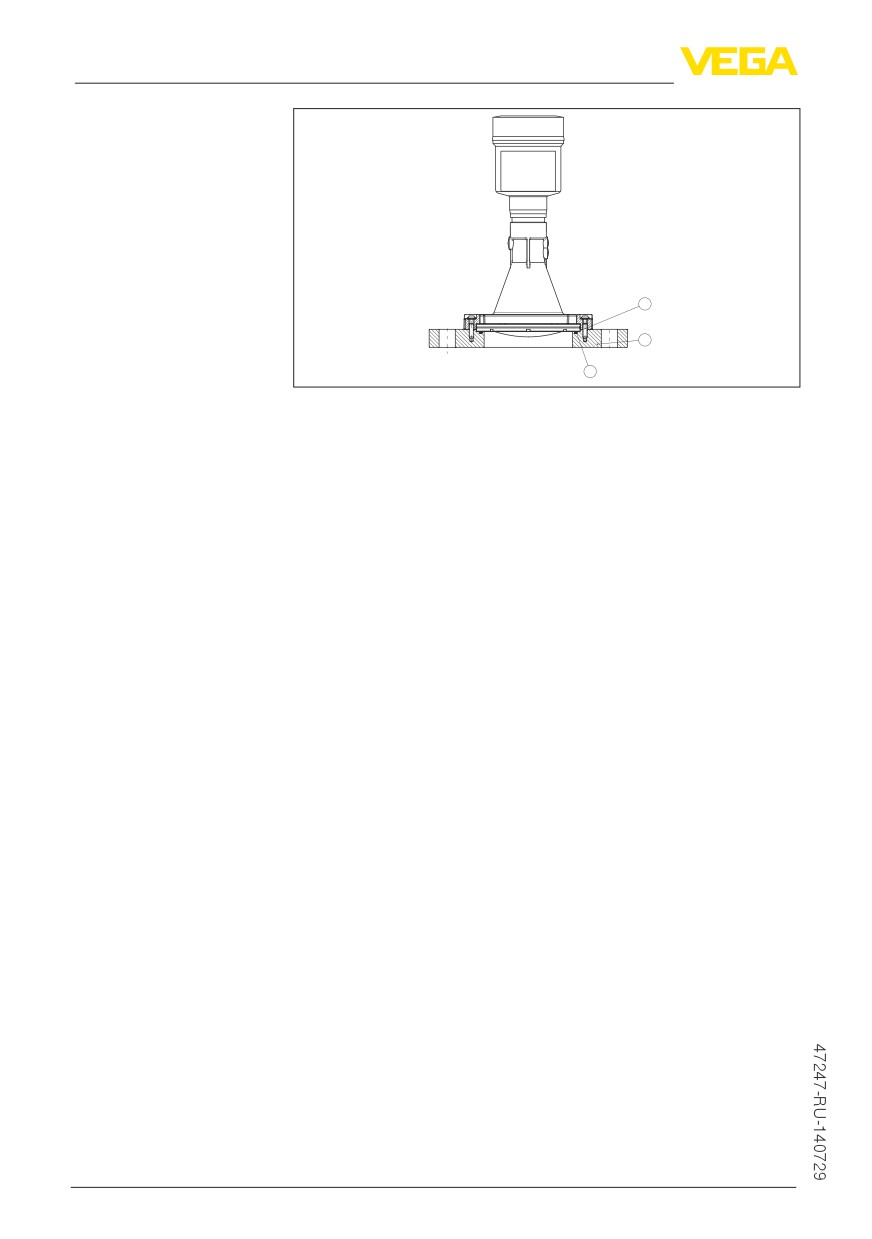

Рис. 7: Адаптерный фланец

1 Соединительный винт

2 Адаптерный фланец

3 Уплотнение к процессу

Чертежи для данных вариантов монтажа см. в гл. "Размеры".

4.3

Подготовка к монтажу с монтажной

скобой

Монтажная скоба, поставляемая вместе с прибором, не

прикреплена к нему. Сначала ее необходимо прикрепить к

датчику с помощью трех винтов с внутренним шестигранником

M5 x 10 и пружинных шайб (макс. момент затяжки см. п.

"Технические данные"). Необходимый инструмент: торцовый

шестигранный ключ, размер 4.

Привинчивать скобу к датчику можно двумя способами. В

зависимости от выбранного способа можно установить разный

угол наклона датчика в скобе:

• Однокамерный корпус

- Бесступенчато, угол наклона 180°

- Ступенчато, угол наклона 0°, 90° и 180°

• Двухкамерный корпус

- Бесступенчато, угол наклона 90°

- Ступенчато, угол наклона 0° и 90°

4.4

Указания по монтажу

Поляризация

Излучаемые датчиком радарные импульсы являются

электромагнитными волнами. Поляризация определяется

направлением электрической составляющей этих волн.

Поляризация обозначена меткой на корпусе, см. следующий

рисунок:

4 Монтаж

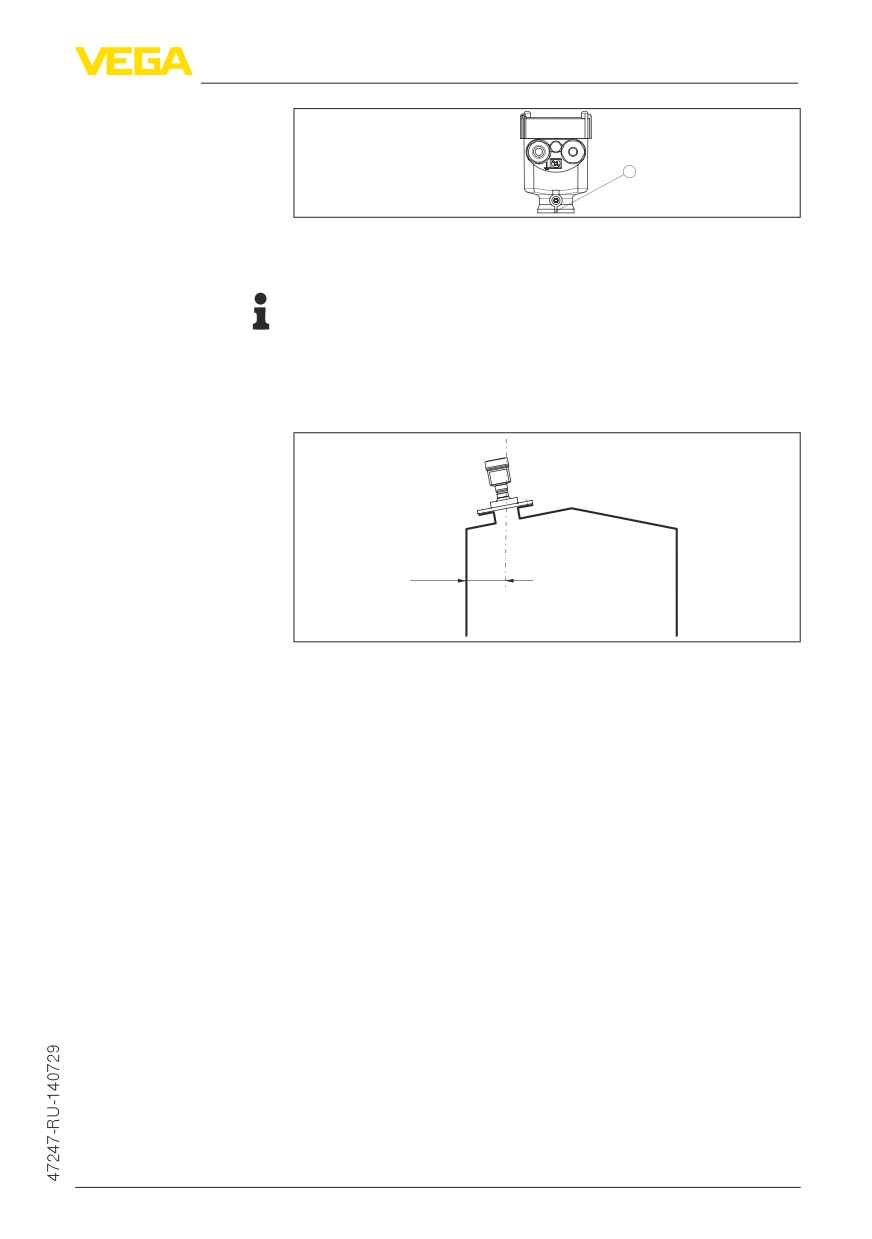

Рис. 8: Положение поляризации

1 Метка поляризации

Информация:

При повороте корпуса положение поляризации изменяется, и

изменяется влияние сигналов помех на измеренное значение.

Это следует учитывать при монтаже и последующих изменениях.

Монтажная позиция

Датчик следует монтировать на расстоянии не менее 200 мм

(7.874 in) от стенки емкости.

200 mm

(7.87")

Рис. 9: Монтаж радарного датчика на крыше емкости

Если это расстояние поддержать невозможно (особенно если

вероятно накопление осадка продукта на стенке емкости),

то при начальной установке необходимо создать память

помех. Рекомендуется повторно создать память помех с уже

накопившимся осадком на стенке емкости.

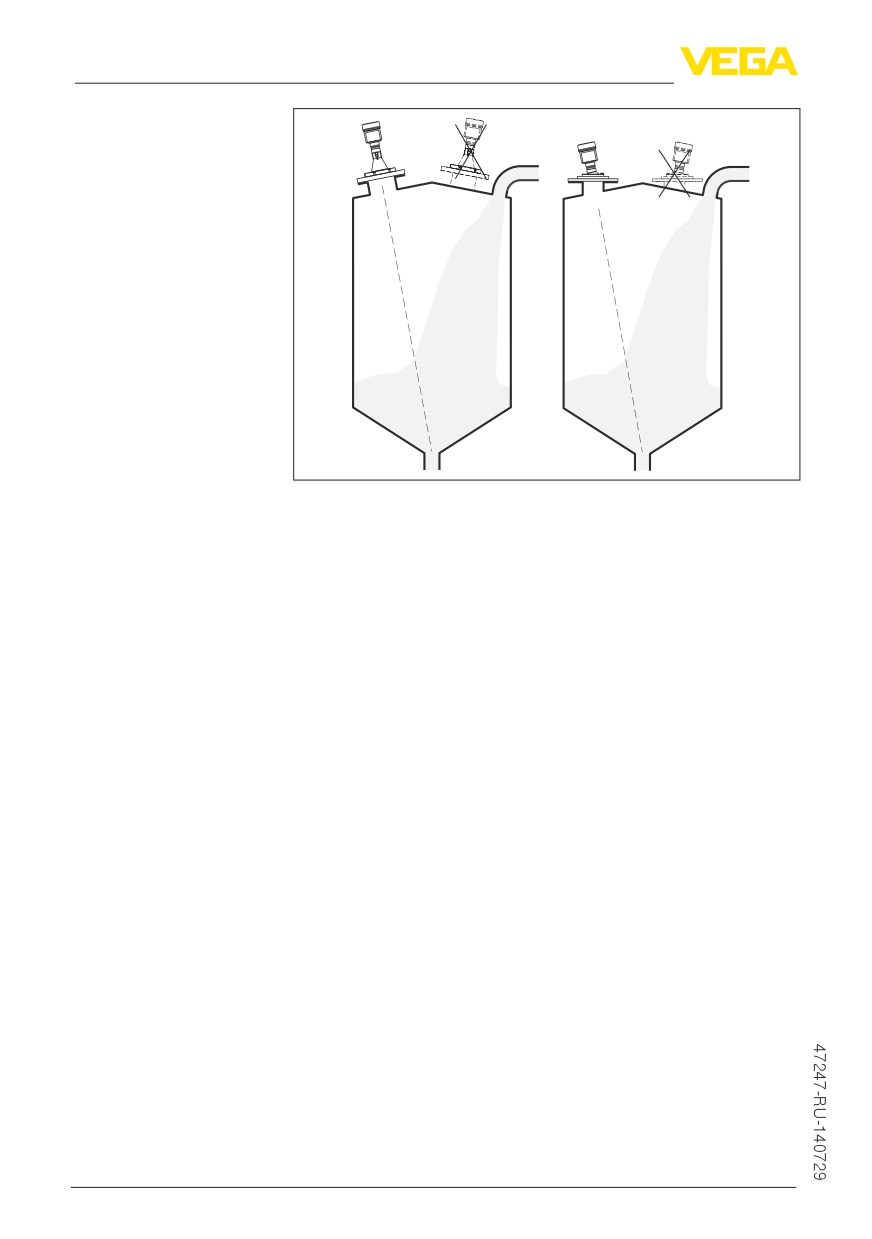

При монтаже датчика слишком близко к потоку загружаемого

Втекающий продукт

продукта может возникать искажение микроволнового сигнала.

Силос с загрузкой сверху

Оптимальной будет монтажная позиция напротив загрузки.

Чтобы избежать сильного загрязнения, расстояние до фильтра

или пылеотвода должно быть, по возможности, большим.

4 Монтаж

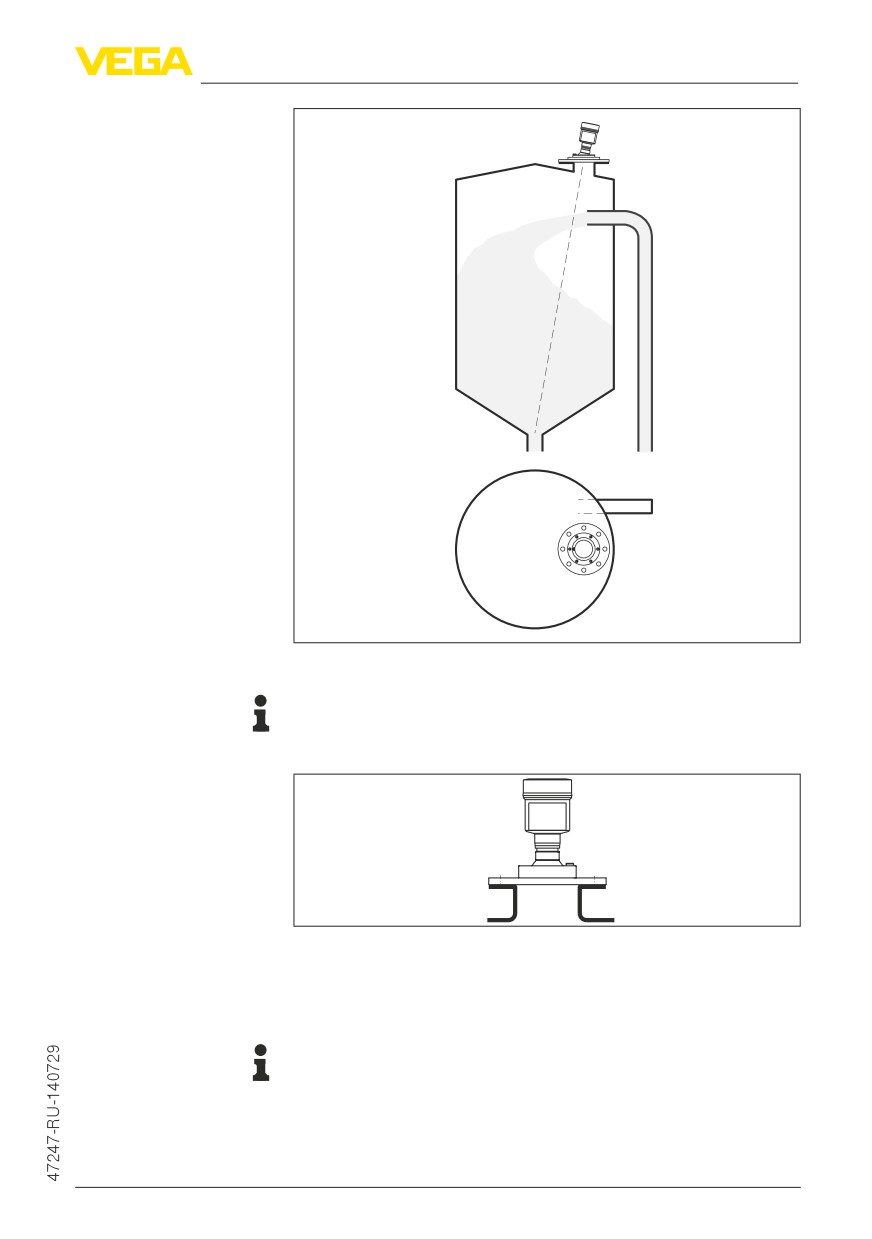

Рис. 11: Монтаж радарного датчика при втекающем продукте

Исполнение штуцера

Информация:

Патрубок должен быть, как можно, короче, а конец патрубка

должен быть закругленным, тогда помехи от патрубка емкости

будут незначительными.

Рис. 12: Рекомендуемая высота монтажного патрубка

На продуктах с хорошими отражательными свойствами

VEGAPULS 69 можно монтировать также на высоких патрубках

(ориентировочные размеры патрубков см. на рисунке ниже).

Информация:

При монтаже на высоком патрубке, рекомендуется создать

память помех (см. гл. "Параметрирование").

4 Монтаж

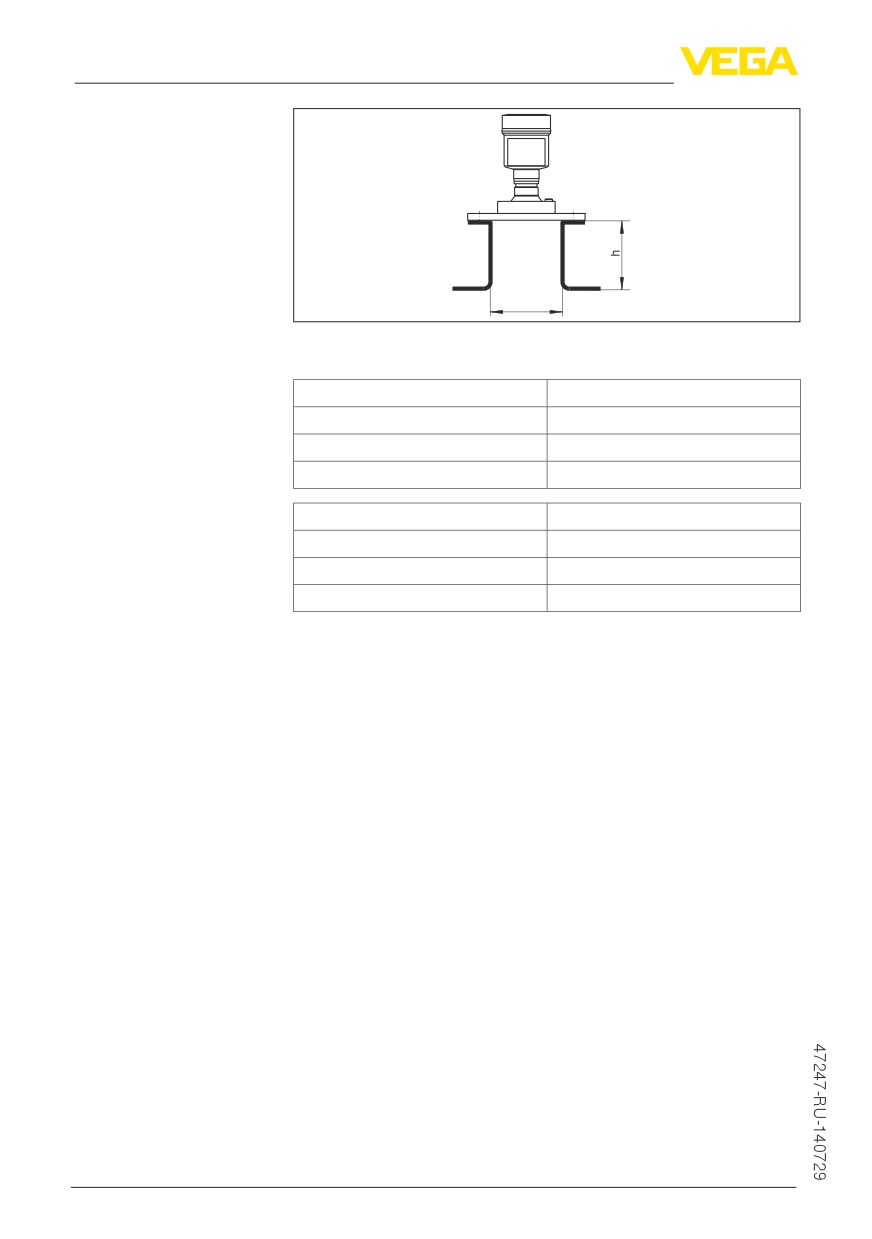

В таблице ниже приведены макс. значения высоты патрубка (h) в

зависимости от его диаметра (d).

Диаметр патрубка d

Длина патрубка h

80 mm

≤ 200 mm

100 mm

≤ 300 mm

150 mm

≤ 500 mm

Диаметр патрубка d

Длина патрубка h

≤ 7.87 in

≤ 11.8 in

≤ 19.7 in

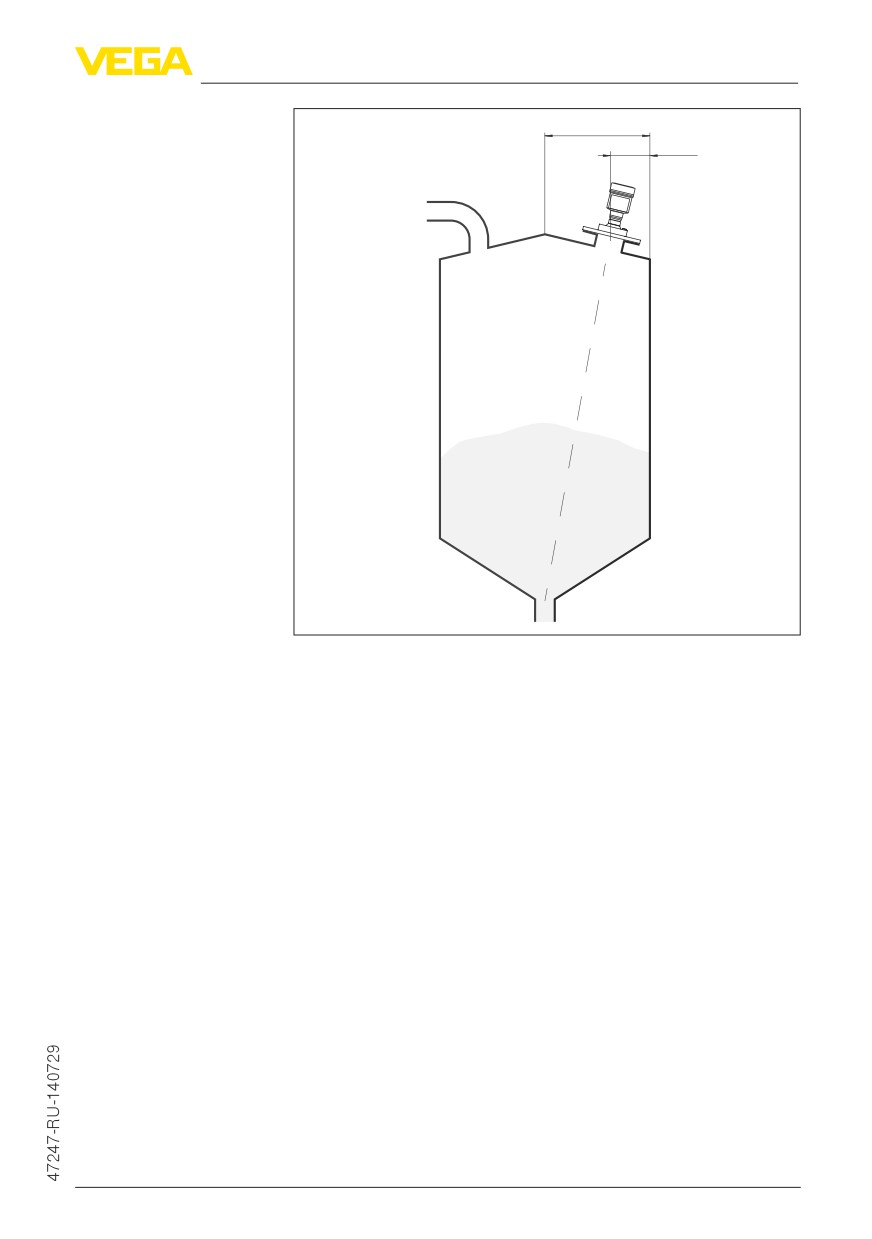

Ориентация

Для охвата как можно более полного объема емкости датчик

должен быть направлен так, чтобы измерительный луч достигал

самого нижнего уровня в емкости. В случае цилиндрического

силоса с коническим выпуском, монтаж выполняется снаружи

на позиции в пределах от одной трети до половины радиуса

емкости (см. следующий рисунок).

4 Монтаж

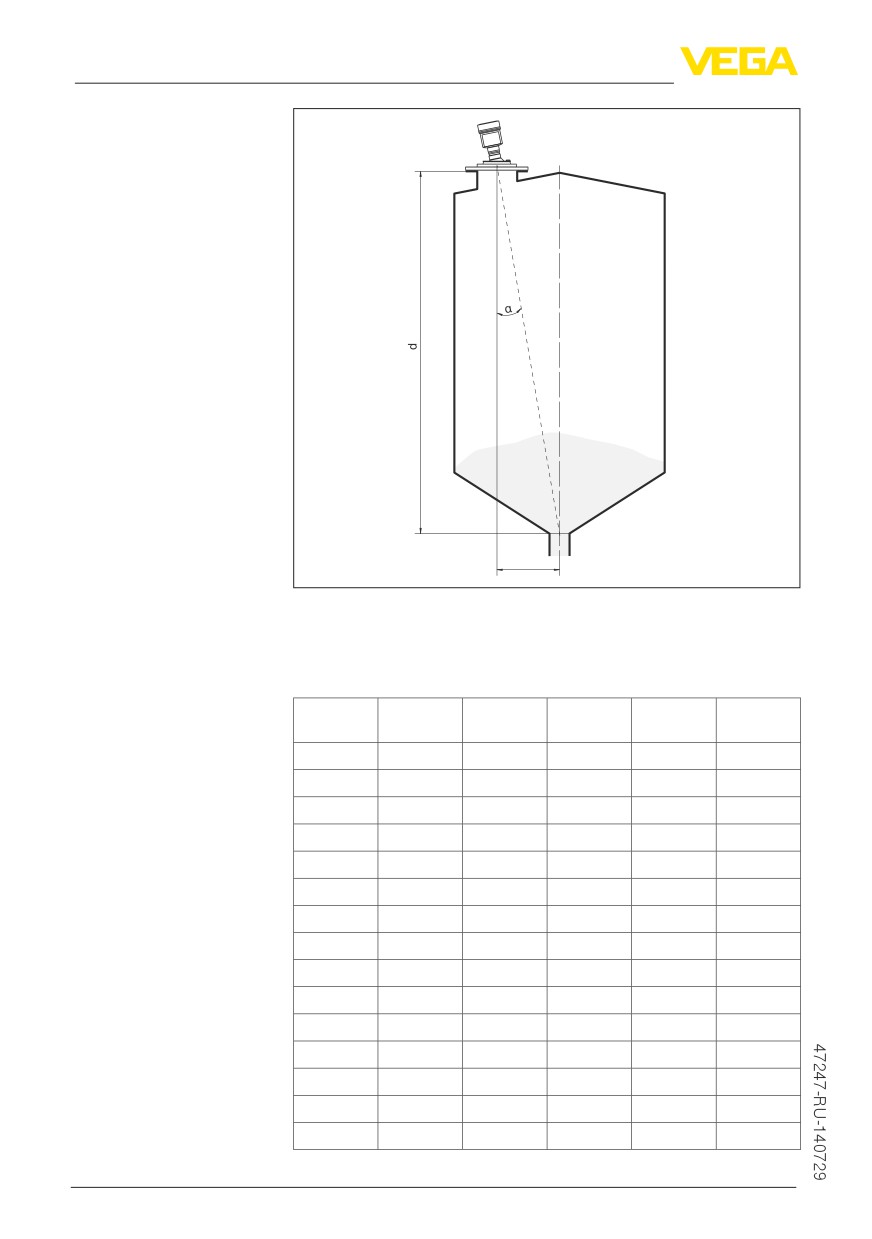

Рис. 15: Рекомендация по монтажу VEGAPULS 69 с наклоном

В следующей таблице дан требуемый угол наклона. Угол зависит

от измеряемого расстояния и расстояния "a" между серединой

емкости и монтажной позицией.

Расстоя-

2°

4°

6°

8°

10°

ние d (m)

0,1

0,2

0,3

0,4

0,1

0,3

0,4

0,6

0,7

0,2

0,4

0,6

0,8

1,1

0,3

0,6

0,8

1,1

1,4

0,3

0,7

1,1

1,4

1,8

0,5

1,0

1,6

2,1

2,6

0,7

1,4

2,1

2,8

3,5

0,9

1,7

2,6

3,5

4,4

2,1

3,2

4,2

5,3

1,2

2,4

3,7

4,9

6,2

1,4

2,8

4,2

5,6

7,1

1,6

3,1

4,7

6,3

7,9

1,7

3,5

5,3

8,8

2,1

4,2

6,3

8,4

10,5

2,4

4,9

7,3

9,7

12,2

Радарный датчик VEGAPULS 69 (4 … 20 mA/HART - двухпроводный). Руководство по эксплуатации (2014 год) - часть 1
