Levelflex FMP51, FMP52, FMP54 Микроимпульсный радарный уровнемер. Инструкция по эксплуатации - часть 1

Важная информация о документе

1

Важная информация о документе

1.1

Об этом документе

1.1.1 Назначение документа

В настоящей инструкции по эксплуатации приведена информация, необходимая на различных

стадиях жизненного цикла прибора: начиная с идентификации изделия, приемки и хранения, и

до монтажа, подключения, ввода в эксплуатацию, эксплуатации, поиска и устранения

неисправностей, технического обслуживания и утилизации.

1.1.2 Дополнительная стандартная документация о приборе

Документ

Назначение и содержание документа

Техническое описание

Пособие по расширению прибора

(TI01001F)

В документе содержатся технические характеристики прибора

и обзор аксессуаров и других изделий, которые можно

заказать в дополнение к прибору.

Краткая инструкция по

Руководство. Как получить первое значение измеряемой

эксплуатации (KA01077F)

величины

В краткой инструкции по эксплуатации содержится важная

информация: от приемки до первичного ввода

в эксплуатацию.

Описание параметров

Справочник по параметрам

прибора (GP01000F)

В этом документе приведено подробное описание всех

параметров меню управления. Описание предназначено для

лиц, работающих с прибором на протяжении всего срока

службы и выполняющих его конкретную настройку.

Доступны следующие типы документов:

■ На компакт-диске, входящем в комплект поставки прибора.

■ В разделе "Download" на веб-сайте Endress+Hauser: www.endress.com → Download

1.1.3 Правила техники безопасности (XA) для уровнемера

В зависимости от соответствующего сертификата с прибором поставляются следующие

документы "Правила техники безопасности (XA)". Они являются неотъемлемой частью

инструкции по эксплуатации.

Правила

Позиция

51

52

54

Сертификаты

техники

010

безопасности

x

x

x

BA

ATEX II 1 G Ex ia IIC T6 Ga

XA496F-A

x

x

x

BB

ATEX II 1/2 G Ex ia IIC T6 Ga/Gb

XA496F-A

x

x

x

BC

ATEX II 1/2 G Ex d[ia] IIC T6 Ga/Gb

XA499F-A

x

x

x

BD

ATEX II 1/3 G Ex ic[a] IIC T6 Ga/Gc

XA497F-A

x

BE

ATEX II 1 D Ex t[ia] IIIC Txx°C Da IP6x

XA501F-A

x

BF

ATEX II 1/2 D Ex t[ia] IIIC Txx°C Da/Db IP6x

XA501F-A

x

x

x

BG

ATEX II 3 G Ex nA IIC T6 Gc

XA498F-A

x

x

x

BH

ATEX II 3 G Ex ic IIC T6 Gc

XA498F-A

x

x

x

B2

ATEX II 1/2 G Ex ia IIC T6 Ga/Gb, II 1/2 D Ex t[ia] IIIC Txx°C Da/Db IP6x

XA502F-A

x

x

x

B3

ATEX II 1/2 G Ex d[ia] IIC T6 Ga/Gb, II 1/2 D Ex t[ia] IIIC Txx°C Da/Db IP6x

XA503F-A

x

x

x

B4

ATEX II 1/2 G Ex ia IIC T6 Ga/Gb, Ex d[ia] IIC T6 Ga/Gb

XA500F-A

x

x

x

IA

IECEx Zone 0 Ex ia IIC T6 Ga

XA496F-A

x

x

x

IB

IECEx Zone 0/1 Ex ia IIC T6 Ga/Gb

XA496F-A

x

x

x

IC

IECEx Zone 0/1 Ex d[ia] IIC T6 Ga/Gb

XA499F-A

5

Важная информация о документе

Правила

Позиция

51

52

54

Сертификаты

техники

010

безопасности

x

x

x

ID

IECEx Zone 0/2 Ex ic[ia] IIC T6 Ga/Gc

XA497F-A

x

IE

IECEx Zone 20 Ex t[ia] IIIC Txx°C Da IP6x

XA501F-A

x

IF

IECEx Zone 20/21 Ex t[ia] IIIC Txx°C Da/Db IP6x

XA501F-A

x

x

x

IG

IECEx Zone 2 Ex nA IIC T6 Gc

XA498F-A

x

x

x

IH

IECEx Zone 2 Ex ic IIC T6 Gc

XA498F-A

x

x

x

I2

IECEx Zone 0/1 Ex ia IIC T6 Ga/Gb, Zone 20/21 Ex t[ia] IIIC Txx°C Da/Db IP6x

XA502F-A

x

x

x

I3

IECEx Zone 0/1 Ex d[ia] IIC T6 Ga/Gb, Zone 20/21 Ex t[ia] IIIC Txx°C Da/Db IP6x

XA503F-A

Код соответствующего документа "Правила техники безопасности (XA)" для

сертифицированных приборов приведен на заводской шильде.

1.2

Условные обозначения, используемые

в документе

1.2.1 Символы безопасности

Символ

Значение

ОПАСНОСТЬ!

Этот символ предупреждает о наличии опасности. Отказ от

предотвращения этой ситуации приведет к серьезной или

смертельной травме.

ПРЕДУПРЕЖДЕНИЕ!

Этот символ предупреждает о наличии опасности. Отказ от

предотвращения этой ситуации может привести к серьезной или

смертельной травме.

ВНИМАНИЕ!

Этот символ предупреждает о наличии опасности. Отказ от

предотвращения этой ситуации может привести к травме легкой или

средней степени тяжести.

ПРИМЕЧАНИЕ!

Этот символ обозначает информацию о процедурах и прочих фактах,

которые не приводят к травмам.

1.2.2 Символы электрических схем

Символ

Значение

Постоянный ток

Клемма, на которую подается напряжение постоянного тока или через которую

проходит постоянный ток.

Переменный ток

Клемма, на которую подается или через которую проходит переменный ток

(синусоидальный).

Заземление

Клемма заземления, которая уже заземлена посредством системы заземления.

Клемма защитного заземления

Клемма, которую перед подключением любого другого оборудования следует

подключить к системе заземления.

Эквипотенциальная клемма

Клемма, которая должна быть подключена к системе заземления предприятия.

Это может быть линейное заземление или заземление звездой, в зависимости от

норм и правил, принятых в государстве и компании.

6

Важная информация о документе

1.2.3 Символы инструментов

Символ

Значение

Звездообразный ключ

Плоская отвертка

Крестовая отвертка

Шестигранный ключ

Шестигранный гаечный ключ

1.2.4 Символы и обозначения различных типов информации

Символ

Значение

Разрешено

Этим символом отмечены разрешенные процедуры, процессы или операции.

Рекомендовано

Этим символом отмечены рекомендуемые процедуры, процессы или операции.

Запрещено

Этим символом отмечены запрещенные процедуры, процессы или операции.

Рекомендация

Обозначает дополнительную информацию.

Ссылка на документацию

Ссылка на соответствующую документацию по прибору.

Ссылка на страницу

Ссылка на страницу с соответствующим номером.

Ссылка на рисунок

Ссылка на рисунок с соответствующим номером и номер страницы.

1., 2., 3.

Ряд шагов

Â

Результат последовательности действий

Помощь при возникновении проблемы

1.2.5 Символы и обозначения на рисунках

Символ

Значение

1,2,3 ...

Номер позиции

A, B, C, ...

Вид

A-A, B-B, C-C, ...

Разрез

Взрывоопасная зона

Означает взрывоопасную зону.

Безопасная (невзрывоопасная) зона

Означает безопасную зону.

7

Описание изделия

3

Описание изделия

3.1

Конструкция изделия

3.1.1 Компактный микроимпульсный уровнемер Levelflex

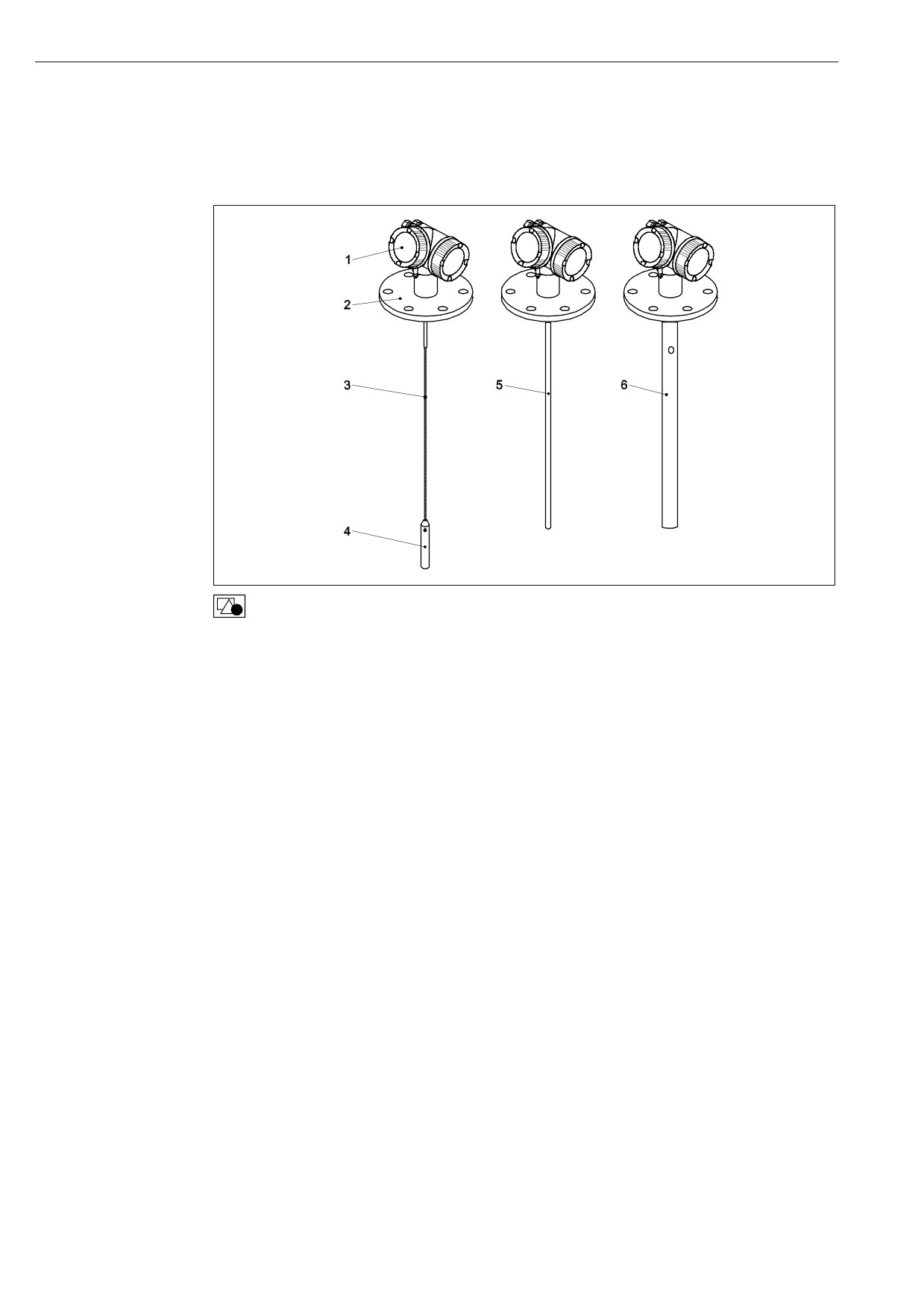

1 Конструкция Levelflex

1

Корпус электронной вставки

2

Присоединение к процессу (например, фланец)

3

Тросовый зонд

4

Груз зонда

5

Стержневой зонд

6

Коаксиальный зонд

10

Описание изделия

3.1.2 Корпус электронной вставки

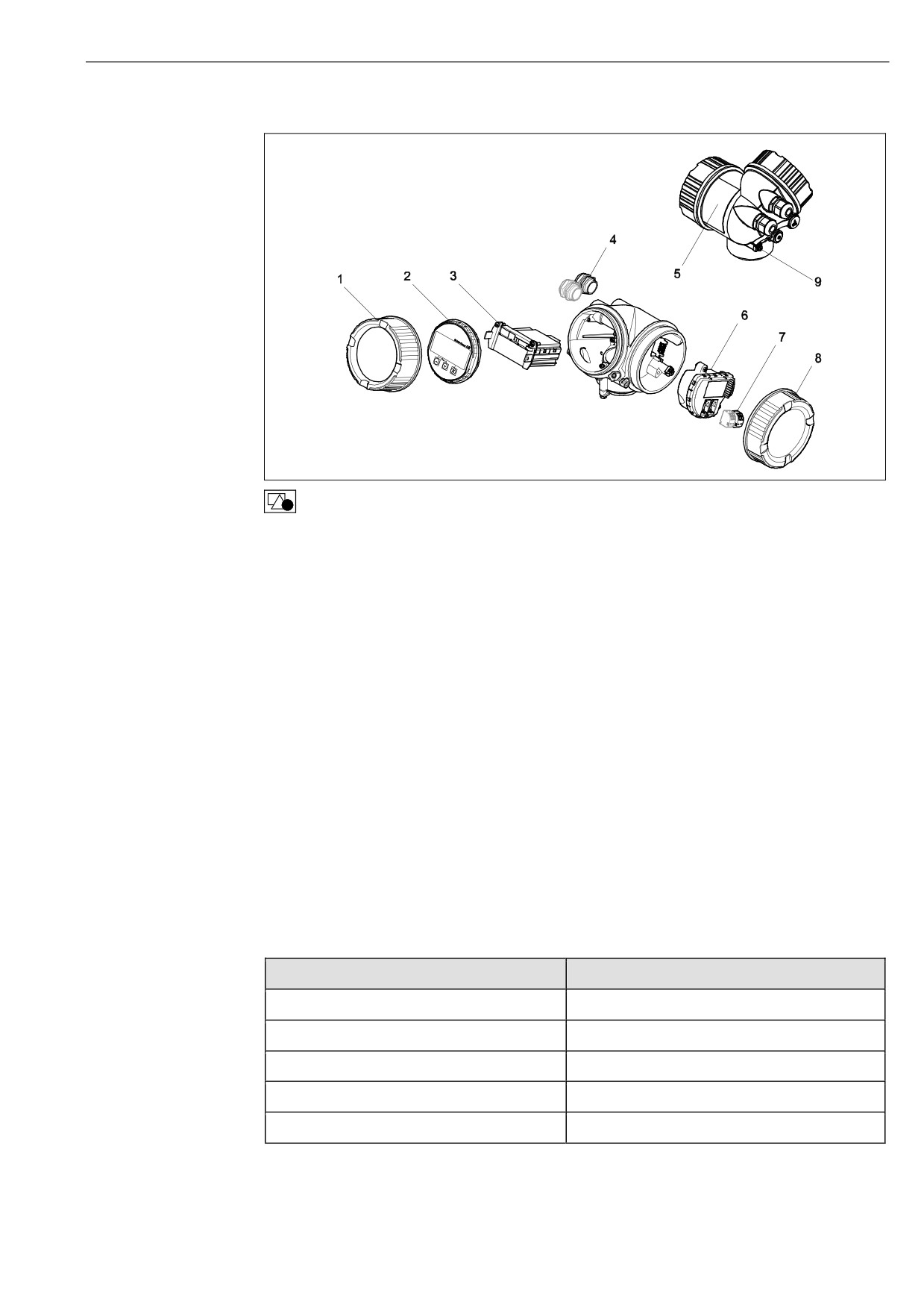

2 Конструкция электронной вставки

1

Крышка отсека электронной вставки

2

Модуль дисплея

3

Модуль основной платы

4

Кабельные уплотнители (1 или 2 в зависимости от модели прибора)

5

Заводская шильда

6

Модуль ввода/вывода электронной вставки

7

Клеммы (пружинные клеммы с разъемами)

8

Крышка клеммного отсека

9

Клемма заземления

3.2

Зарегистрированные товарные знаки

HART®

Зарегистрированный товарный знак HART Communication Foundation, Остин, США.

KALREZ®, VITON ®

Зарегистрированный товарный знак DuPont Performance Elastomers L.L.C., Уилмингтон, США

TEFLON ®

Зарегистрированный товарный знак E.I. DuPont de Nemours & Co., Уилмингтон, США

TRI CLAMP ®

Зарегистрированный товарный знак Alfa Laval Inc., Кеноша, США

3.3

Патенты

Права на данный прибор защищены, как минимум, одним из перечисленных ниже патентов.

Остальные патенты находятся на рассмотрении.

Патенты США

Патенты Европейского патентного бюро

5.827.985

-

5.884.231

-

5.973.637

-

6.087.978

955 527

6.140.940

-

11

Описание изделия

Патенты США

Патенты Европейского патентного бюро

6.481.276

-

6.512.358

1 301 914

6.559.657

1 020 735

6.640.628

-

6.691.570

-

6.847.214

-

7.441.454

-

7.477.059

-

-

1 389 337

12

Приемка и идентификация изделия

4

Приемка и идентификация изделия

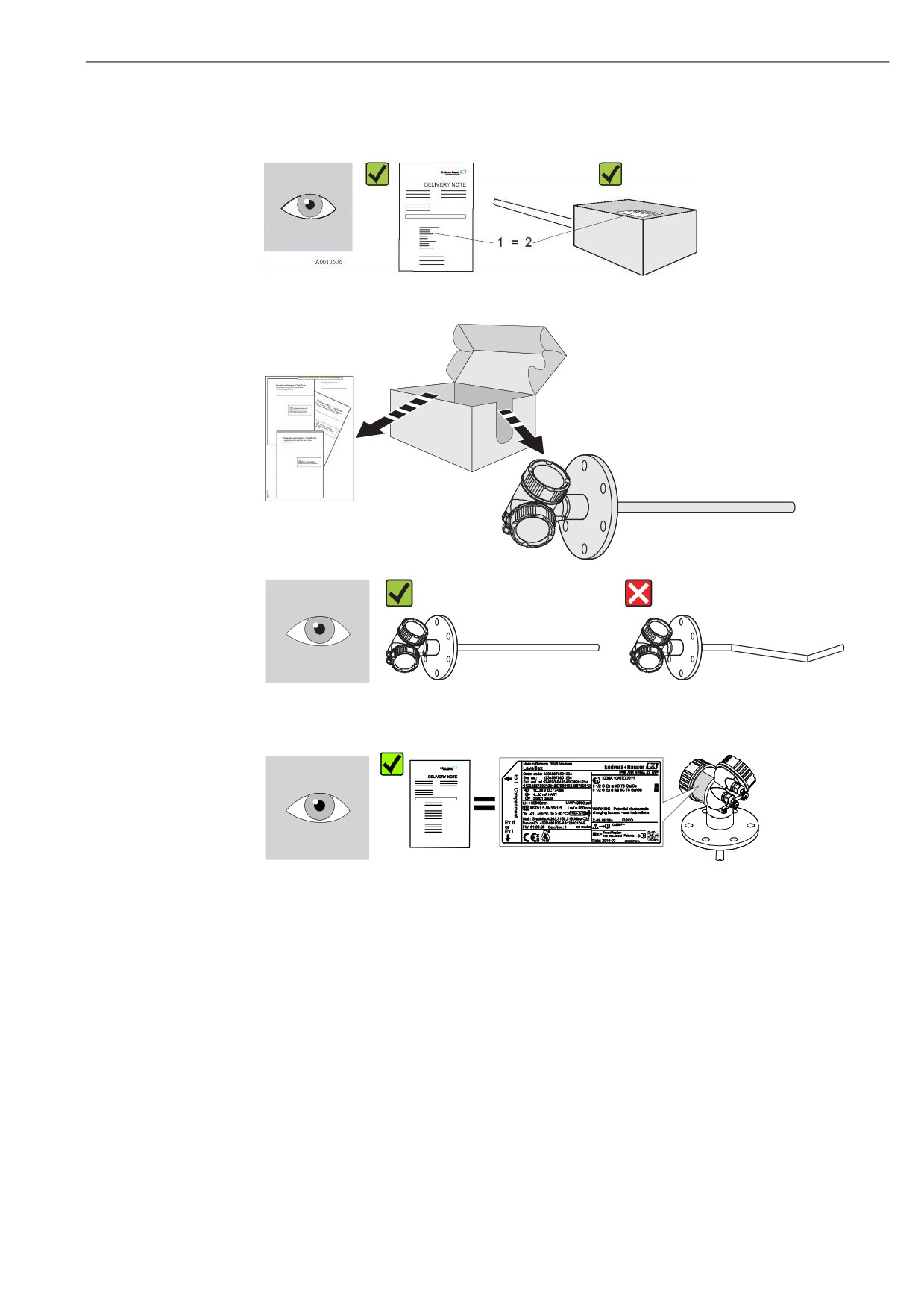

4.1

Приемка

Код заказа в транспортной накладной (1) совпадает с кодом заказа на наклейке

изделия (2)?

Товар не поврежден?

Данные заводской шильды совпадают с информацией заказа в транспортной

накладной?

13

Приемка и идентификация изделия

|

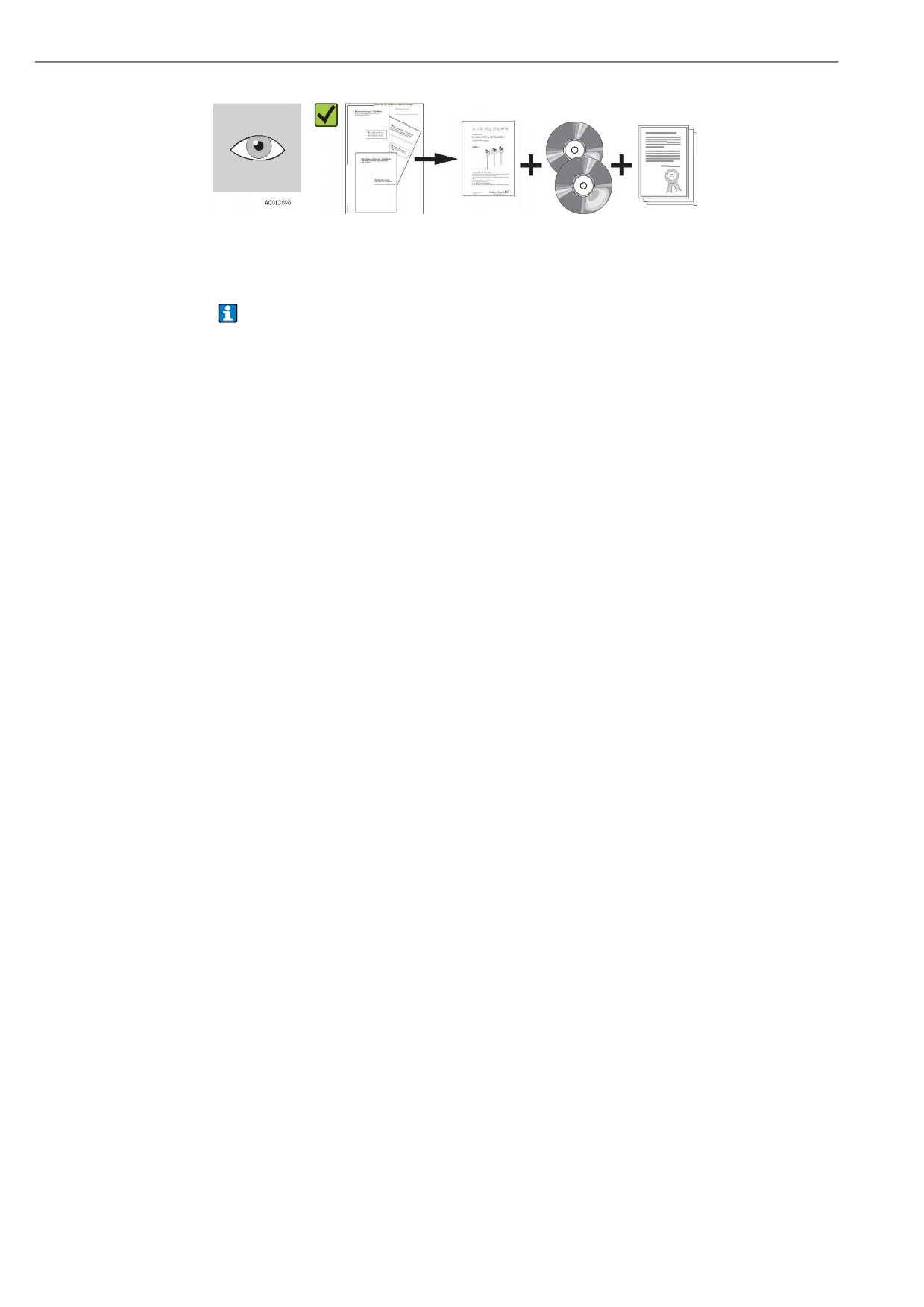

Компакт-диски (документация изделия, управляющая программа) и документация в

наличии?

При необходимости (см. данные заводской шильды): Правила техники безопасности

(XA) в наличии?

При невыполнении одного из условий обратитесь к дистрибьютору Endress+Hauser.

4.2

Идентификация изделия

Идентификация измерительного прибора может быть выполнена одним из следующих

способов:

■ Данные заводской шильды

■ Код заказа и описание позиций прибора в транспортной накладной.

■ Введите указанные на шильде серийные номера в W@M Device Viewer

(www.endress.com/deviceviewer ): Будет представлена вся информация об этом

измерительном приборе.

Для получения списка поставляемой технической документации см. пункт "Введите указанные

на шильде серийные номера в W@M Device Viewer (www.endress.com/deviceviewer )".

14

Приемка и идентификация изделия

4.2.1 Заводская шильда

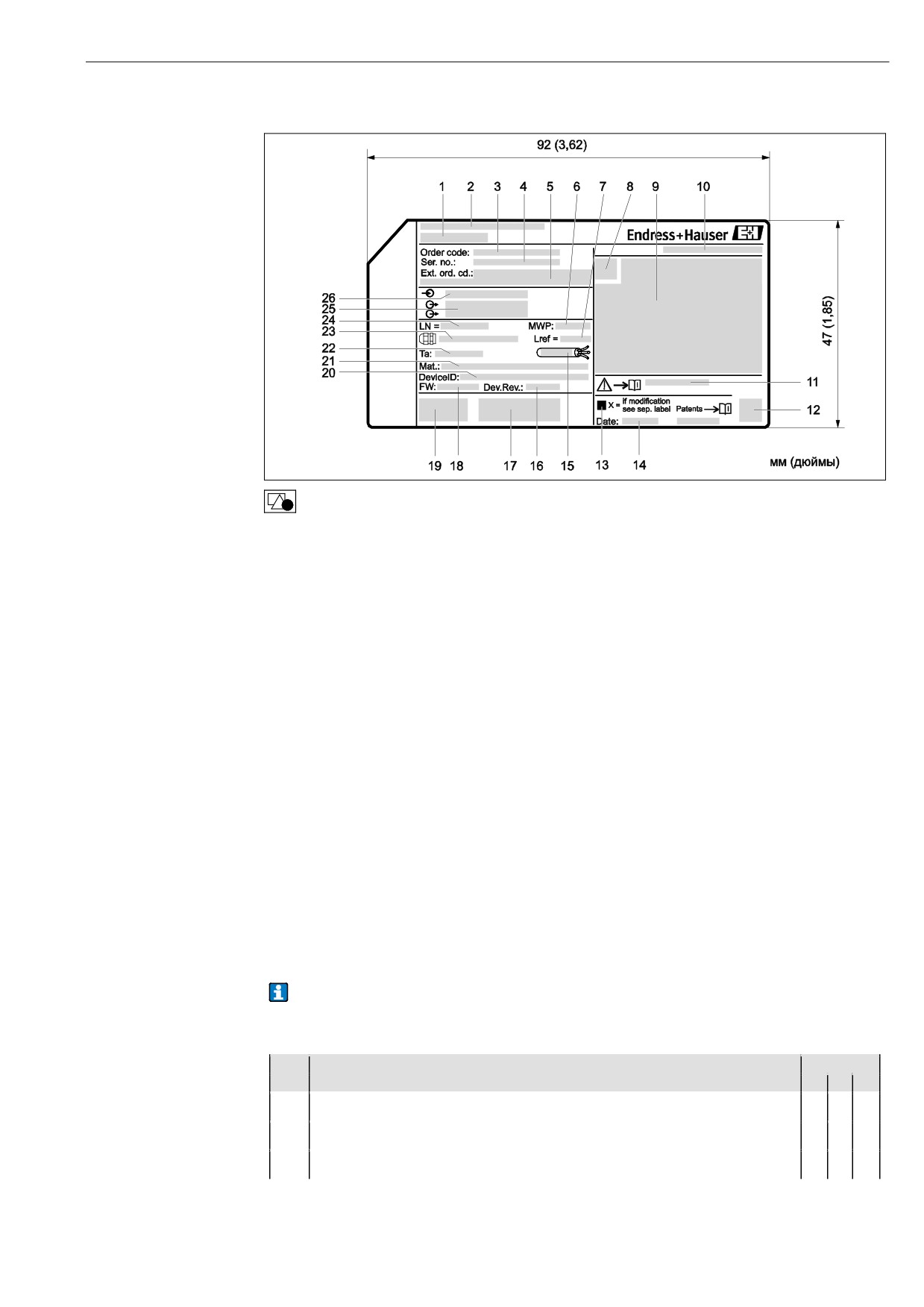

3 Заводская шильда Levelflex

1

Название прибора

2

Адрес изготовителя

3

Код заказа

4

Серийный номер (Ser. no.)

5

Расширенный код заказа (Ext. ord. cd.)

6

Рабочее давление

7

Компенсация газообразной фазы: нормальная длина

8

Символ сертификата

9

Данные сертификата и нормативов

10

Класс защиты: например IP, NEMA

11

Номер документа правил техники безопасности: например, XA, ZD, ZE

12

Код по матрице данных

13

Отметка о модификации

14

Дата изготовления: год-месяц

15

Допустимый диапазон температур для кабеля

16

Версия прибора (Dev.Rev.)

17

Дополнительная информация о версии прибора (сертификаты, нормативы, контакты):

например, SIL, PROFIBUS

18

Версия микропрограммного обеспечения (FW)

19

Маркировка CE, C-Tick

20

Идентификатор прибора

21

Материал в контакте с процессом

22

Допустимая температура окружающей среды (Ta)

23

Тип кабельных уплотнителей

24

Длина зонда

25

Выходные сигналы

26

Рабочее напряжение питания

4.2.2 Комплектация изделия FMP51, FMP52, FMP54

В этом списке не отмечены взаимоисключающие опции.

Опция со знаком * = в разработке

FMP

010

Сертификат:

51

52

54

AA

Невзрывоопасная зона

x

x

x

BA

ATEX II 1G Ex ia IIC T6

x

x

x

BB

ATEX II 1/2G Ex ia IIC T6

x

x

x

15

Приемка и идентификация изделия

FMP

010

Сертификат:

51

52

54

ВС

ATEX II 1/2G Ex d(ia) IIC T6

x

x

x

BD

ATEX II 1/3G Ex ic(ia) IIC T6

x

x

x

BE

ATEX II 1 D Ex tD IIIC IP6x

x

BF

ATEX II 1/2 D Ex tD IIIC IP6x

x

BG

ATEX II 3G Ex nA IIC T6

x

x

x

BH

ATEX II 3G Ex ic IIC T6

x

x

x

B2

ATEX II 1/2G Ex ia IIC T6, 1/2D Ex tD IIIC IP6x

x

x

x

B3

ATEX II 1/2G Ex d(ia) IIC T6, 1/2D Ex tD IIIC IP6x

x

x

x

B4

ATEX II 1/2G Ex ia IIC T6, Ex d(ia) IIC T6

x

x

x

CA

CSA общего назначения

x

x

x

CD

CSA C/US DIP Cl.II,III Div.1 Gr.E-G

x

C2

CSA C/US IS Cl.I,II,III Div.1 Gr.A-G, NI Cl.1 Div.2, Ex ia

x

x

x

C3

CSA C/US XP Cl.I,II,III Div.1 Gr.A-G, NI Cl.1 Div.2, Ex d

x

x

x

*FB

FM IS Cl.I,II,III Div.1 Gr.A-G, AEx ia, NI Cl.1 Div.2

x

x

x

*FD

FM XP Cl.I,II,III Div.1 Gr.A-G, AEx d, NI Cl.1 Div.2

x

x

x

IA

IEC Ex Zone 0 Ex ia IIC T6 Ga

x

x

x

IB

IEC Ex Zone 0/1 Ex ia IIC T6 Ga/Gb

x

x

x

IС

IEC Ex Zone 0/1 Ex d(ia) IIC T6 Ga/Gb

x

x

x

ID

IEC Ex Zone 0/2 Ex ic(ia) IIC T6 Ga/Gc

x

x

x

IE

IEC Ex Zone 20 tD IIIC A20 IP6x Da

x

IF

IEC Ex Zone 20/21 tD IIIC A20/21 IP6x Da/Db

x

IG

IEC Ex Zone 2 Ex nA IIC T6 Gc

x

x

x

IH

IEC Ex Zone 2 Ex ic IIC T6 Gc

x

x

x

12

IEC Ex Zone 0/1 Ex ia IIC T6 Ga/Gb, Zone 20/21 Ex tD IIIC A20/21 IP6x Da/Db

x

x

x

13

IEC Ex Zone 0/1 Ex d(ia) IIC T6 Ga/Gb, Zone 20/21 Ex tD IIIC A20/21 IP6x Da/Db

x

x

x

*8A

FM/CSA IS+XP C1.I,II,III Div.l Gr.A-G

x

x

x

99

Специальное исполнение, указать номер TSP

x

x

x

FMP

020

Питание, выход:

51

52

54

A

2-проводный; HART 4…20 мА

x

x

x

C

2-проводный; HART 4…20 мА, 4…20 мА

x

x

x

*G

2-проводный; PROFIBUS PA, переключающий выход

x

x

x

K

4-проводный 90…253 В пер. тока; HART 4...20 мА

x

x

x

L

4-проводный 10,4...48 В пост. тока; HART 4…20 мА

x

x

x

Y

Специальное исполнение, указать номер TSP

x

x

x

FMP

030

Дисплей, управление:

51

52

54

A

Без дисплея, по протоколу связи

x

x

x

C

SD02 4-строчный, кнопки + функция резервного копирования данных

x

x

x

Y

Специальное исполнение, указать номер TSP

x

x

x

16

Приемка и идентификация изделия

FMP

040

Корпус:

51

52

54

A

GT19 с двумя отсеками, пластмасса ПБТ

x

x

x

В

GT18 с двумя отсеками, 316L

x

x

x

C

GT20 с двумя отсеками, алюминий с покрытием

x

x

x

Y

Специальное исполнение, указать номер TSP

x

x

x

FMP

050

Электрическое подключение:

51

52

54

A

Кабельный уплотнитель M20, IP66/68 NEMA4X/6P

x

x

x

В

Резьба M20, IP66/68 NEMA4X/6P

x

x

x

С

Резьба G1/2, IP66/68 NEMA4X/6P

x

x

x

D

Резьба NPT1/2, IP66/68 NEMA4X/6P

x

x

x

I

Разъем M12, IP66/68 NEMA4X/6P

x

x

x

M

Разъем 7/8", IP66/68 NEMA4X/6P

x

x

x

Y

Специальное исполнение, указать номер TSP

x

x

x

FMP

060

Зонд:

51

52

54

АА

... мм, стержневой 8мм 316L

x

АВ

... дюймов, стержневой 1/3" 316L

x

AC

... мм, стержневой 12 мм 316L

x

AD

... дюймов, стержневой 1/2" 316L

x

АЕ

... мм, стержневой 16 мм 316L

x

AF

... дюймов, стержневой 16 мм 316L

x

AL

... мм, стержневой 12 мм сплав Alloy C

x

AM

... дюймов, стержневой 1/2" сплав Alloy C

x

ВА

... мм, стержневой 16 мм 316L, составной (разборный) по 500 мм

x

x

ВВ

... дюймов, стержневой 0,63" 316L, составной (разборный) по 20"

x

x

ВС

... мм, стержневой 16 мм 316L, составной (разборный) по 1000 мм

x

x

BD

... дюймов, стержневой 0,63" 316L, составной (разборный) по 40"

x

x

СА

... мм, стержневой 16 мм PFA>316L

x

СВ

... дюймов, стержневой 0,63" PFA>316L

x

LA

... мм, тросовый 4 мм 316

x

x

LB

... дюймов, тросовый 1/6" 316

x

x

... мм, тросовый 4 мм 316, максимальная высота монтажного патрубка 300 мм,

x

MB

стержневой, в центре

... дюймов, тросовый 1/6" 316, максимальная высота монтажного патрубка 12",

x

MD

стержневой, в центре

ОА

... мм, тросовый 4 мм, PFA>316, макс. 150 мм

x

OB

... мм, тросовый 4 мм, PFA>316, макс. 300 мм

x

ОС

... дюймов, тросовый 1/6" PFA>316, макс. 6"

x

OD

... дюймов, тросовый 1/6" PFA > 316, макс. 12"

x

UA

... мм, коаксиальный 316L

x

x

UB

... дюймов, коаксиальный 316L

x

x

UC

... мм, коаксиальный, сплав Alloy C

x

UD

... дюйм, коаксиальный, сплав AlloyC

x

YY

Специальное исполнение, указать номер TSP

x

x

x

17

Приемка и идентификация изделия

FMP

090

Уплотнение:

51

52

54

A4

Вайтон, -30...150°C

x

ВЗ

EPDM, -40...120°C

x

СЗ

Kalrez; -20...200°C

x

Dl

Графит, -196...280°C (XT)

x

D2

Графит, -196...450°C (HT)

x

Y9

Специальное исполнение, указать номер TSP

x

x

x

FMP

100

Присоединение к процессу:

51

52

54

AAJ

2" 300/600 фунтов RF, 316/316L фланец ANSI B16.5

x

ABJ

3" 300/600 фунтов RF, 316/316L фланец ANSI B16.5

x

AEJ

1½", 150 фунтов RF, 316/316L фланец ANSI B16.5

x

AEK

1½" 150 фунтов, PTFE > 316/316L фланец ANSI B16.5

x

AEM

1½" 150 фунтов, PTFE > 316/316L фланец ANSI B16.5

x

AFJ

2" 150 фунтов RF, 316/316L фланец ANSI B16.5

x

x

AFK

2" 150 фунтов, PTFE > 316/316L фланец ANSI B16.5

x

AFM

2" 150 фунтов, сплав Alloy C > 316/316L фланец ANSI B16.5

x

AGJ

3" 150 фунтов RF, 316/316L фланец ANSI B16.5

x

x

AGK

3" 150 фунтов, PTFE > 316/316L фланец ANSI B16.5

x

AGM

3" 150 фунтов, сплав Alloy C > 316/316L фланец ANSI B16.5

x

AHJ

4" 150 фунтов RF, 316/316L фланец ANSI B16.5

x

x

AHK

4" 150 фунтов, PTFE > 316/316L фланец ANSI B16.5

x

AJJ

6" 150 фунтов RF, 316/316L фланец ANSI B16.5

x

AJK

6" 150 фунтов, PTFE > 316/316L фланец ANSI B16.5

x

AKJ

8" 150 фунтов RF, 316/316L фланец ANSI B16.5

x

AOJ

4" 600 фунтов RF, 316/316L фланец ANSI B16.5

x

AQJ

1½", 300 фунтов RF, 316/316L фланец ANSI B16.5

x

AQK

1½", 300 фунтов, PTFE > 316/316L фланец ANSI B16.5

x

AQM

1½", 300 фунтов, сплав Alloy C > 316/316L фланец ANSI B16.5

x

ARJ

2", 300 фунтов RF, 316/316L фланец ANSI B16.5

x

ARK

2", 300 фунтов, PTFE > 316/316L фланец ANSI B16.5

x

ARM

2", 300 фунтов, сплав Alloy C > 316/316L фланец ANSI B16.5

x

ASJ

3", 300 фунтов RF, 316/316L фланец ANSI B16.5

x

ASK

3", 300 фунтов, PTFE > 316/316L фланец ANSI B16.5

x

ASM

3", 300 фунтов, сплав Alloy C > 316/316L фланец ANSI B16.5

x

ATJ

4", 300 фунтов RF, 316/316L фланец ANSI B16.5

x

x

ATK

4", 300 фунтов, PTFE > 316/316L фланец ANSI B16.5

x

AZJ

4", 900 фунтов, RF, 316/316L фланец ANSI B16.5

x

A6J

2", 1500 фунтов, RF, 316/316L фланец ANSI B16.5

x

A7J

3", 1500 фунтов, RF, 316/316L фланец ANSI B16.5

x

A8J

4", 1500 фунтов, RF, 316/316L фланец ANSI B16.5

x

CFJ

DN50 PN10/16 B1, 316L, фланец EN1092-1

x

x

18

Приемка и идентификация изделия

FMP

100

Присоединение к процессу:

51

52

54

CFK

DN50 PN10/16, PTFE > 316L, фланец EN1092-1

x

CFM

DN50 PN10/16, сплав Alloy C > 316L фланец EN1092-1

x

CGJ

DN80 PN10/16 B1, 316L, фланец EN1092-1

x

x

CGK

DN80 PN10/16, PTFE > 316L, фланец EN1092-1

x

CGM

DN80 PN10/16, сплав Alloy C > 316L, фланец EN1092-1

x

CHJ

DN100 PN10/16 B1, 316L, фланец EN1092-1

x

x

CHK

DN100 PN10/16, PTFE > 316L, фланец EN1092-1

x

CHM

DN100 PN10/16, сплав Alloy C > 316L фланец EN1092-1

x

CJJ

DN150 PN10/16 B1, 316L, фланец EN1092-1

x

CJK

DN150 PN10/16, PTFE > 316L, фланец EN1092-1

x

CKJ

DN200 PN16 B1, 316L, фланец EN1092-1

x

CQJ

DN40 PN10-40 B1, 316L, фланец EN1092-1

x

CQK

DN40 PN10-40, PTFE > 316L, фланец EN1092-1

x

CQM

DN40 PN10-40, сплав Alloy C > 316L, фланец EN1092-1

x

CRJ

DN50 PN25/40 B1, 316L фланец EN1092-1

x

x

CRK

DN50 PN25/40, PTFE > 316L фланец EN1092-1

x

CRM

DN50 PN25/40, сплав Alloy C > 316L фланец EN1092-1

x

CSJ

DN80 PN25/40 B1, 316L, фланец EN1092-1

x

x

CSK

DN80 PN25/40, PTFE > 316L, фланец EN1092-1

x

CSM

DN80 PN25/40, сплав Alloy C > 316L, фланец EN1092-1

x

CTJ

DN100 PN25/40 B1, 316L фланец EN1092-1

x

x

CTK

DN100 PN25/40, PTFE > 316L фланец EN1092-1

x

CTM

DN100 PN25/40, сплав Alloy C > 316L фланец EN1092-1

x

GDJ

Резьба ISO228 G3/4, 316L

x

GGJ

Резьба ISO228 G1½, 316L

x

GIJ

Резьба ISO228 G1½, 200 бар, 316L

x

GJJ

Резьба ISO228 G1½, 400 бар, 316L

x

KEJ

10K 40 RF, 316L фланец JIS B2220

x

KEK

10K 40, PTFE > 316L фланец JIS B2220

x

KFJ

10K 50 RF, 316L фланец JIS B2220

x

x

KFK

10K 50, PTFE > 316L фланец JIS B2220

x

KGJ

10K 80 RF, 316L фланец JIS B2220

x

x

KGK

10K 80, PTFE > 316L фланец JIS B2220

x

KHJ

10K 100 RF, 316L фланец JIS B2220

x

x

KHK

10K 100, PTFE > 316L фланец JIS B2220

x

K3J

63K 50 RF, 316L фланец JIS B2220

x

K4J

63K 80 RF, 316L фланец JIS B2220

x

K5J

63K 100 RF, 316L фланец JIS B2220

x

Fisher 249B/259B отсеки 600 фунтов, 316L, фланец поплавковой трубовидной

x

LNJ

детали с высоким сопротивлением кручению

Fisher 249N отсеки 900 фунтов, 316L, фланец поплавковой трубовидной детали с

x

LPJ

высоким сопротивлением кручению

Masoneilan 7½" 600 фунтов, 316L фланец поплавковой трубовидной детали с

x

LQJ

высоким сопротивлением кручению

МОК

DIN11851 DN50 PN40 колпачковая гайка, PTFE > 316L

x

19

Приемка и идентификация изделия

FMP

100

Присоединение к процессу:

51

52

54

PDJ

DN50 PN63 B2, 316L, фланец EN1092-1

x

PEJ

DN80 PN63 B2, 316L, фланец EN1092-1

x

PFJ

DN100 PN63 B2, 316L, фланец EN1092-1

x

PNJ

DN50 PN100 B2, 316L, фланец EN1092-1

x

PPJ

DN80 PN100 B2, 316L, фланец EN1092-1

x

PQJ

DN100 PN100 B2, 316L, фланец EN1092-1

x

RAJ

Резьба ANSI MNPT1½, 200 бар, 316L

x

RBJ

Резьба ANSI MNPT1½, 400 бар, 316L

x

RDJ

Резьба ANSI MNPT3/4, 316L

x

RGJ

Резьба ANSI MNPT1½, 316L

x

ТАК

Tri-Clamp IS02852 DN40-51 (2"), ЗА, EHEDG, PTFE>316L

x

TDK

Tri-Clamp IS02852 DN40-51 (2"), PTFE>316L

x

TFK

Tri-Clamp IS02852 DN70-76,1 (3"), PTFE>316L

x

TJK

Tri-Clamp IS02852 DN38 (1½"), PTFE>316L

x

TLK

Tri-Clamp IS02852 DN70-76,1 (3"), ЗА, EHEDG, PTFE>316L

x

TNK

Tri-Clamp IS02852 DN38 (1½"), ЗА, EHEDG, PTFE>316L

x

YYY

Специальное исполнение, указать номер TSP

x

x

x

FMP

500

Дополнительный язык управления:

51

52

54

AA

Английский

x

x

x

AB

Немецкий

x

x

x

AC

Французский

x

x

x

AD

Испанский

x

x

x

AE

Итальянский

x

x

x

AF

Голландский

x

x

x

AL

Японский

x

x

x

FMP

540

Пакеты прикладных программ: (возможен выбор нескольких опций)

51

52

54

EB

Определение границы раздела фаз

x

x

x

EF

Компенсация в газообразной фазе, Lref=300 мм

x

EG

Компенсация в газообразной фазе, Lref=550 мм

x

E9

Специальное исполнение, указать номер TSP

x

x

x

FMP

550

Калибровка:

51

52

54

*F4

Принцип линеаризации по 5 точкам

x

x

x

F9

Специальное исполнение, указать номер TSP

x

x

x

20

Приемка и идентификация изделия

FMP

570

Обслуживание: (возможен выбор нескольких опций)

51

52

54

HC

Без ПКВ (ПКВ = повреждающие краску вещества)

x

x

x

IJ

Установка параметров HART по требованию пользователя

x

x

x

IK

Установка параметров PA по требованию пользователя

x

x

x

IW

Без DVD-диска с системным ПО (настройка FieldCare)

x

x

x

I9

Специальное исполнение, указать номер TSP

x

x

x

FMP

580

Проверка, сертификат: (возможен выбор нескольких опций)

51

52

54

JA

Материал смачиваемых частей 316/316L по EN10204-3.1, сертификат проверки

x

x

JD

Сертификат проверки герметичности материала 316/316L EN10204-3.1

x

JE

Смачиваемые части по NACE MR0103/MR0175

x

x

*KD

Сертификат проверки EN10204-3.1, испытание на утечку гелием

x

x

KE

Испытание под давлением по EN10204-3.1, акт осмотра

x

x

x

Подтверждение марки материала по EN10204-3.1, рентгенофлуоресцентная

*KG

x

x

спектроскопия, акт осмотра

KP

Сертификат проверки DIN EN571-1, испытание на наличие поверхностных трещин

x

x

*KS

Документация по процедуре сварки WPS, WPQR, WPQ

x

x

K9

Специальное исполнение, указать номер TSP

x

x

x

FMP

590

Дополнительный сертификат: (возможен выбор нескольких опций)

51

52

54

*LA

SIL

x

x

x

*LX

Сертификат для паровых котлов EN12952/12953

x

L9

Специальное исполнение, указать номер TSP

x

x

x

FMP

600

Конструкция зонда: (возможен выбор нескольких опций)

51

52

54

Сенсор в раздельном исполнении, кабель 3 м/9 футов, съемный+монтажный

MB

x

x

x

кронштейн

Коаксиальный, в измерительной трубке с множеством перфорированных

ME

x

x

отверстий

M9

Специальное исполнение, указать номер TSP

x

x

x

FMP

610

Установленные аксессуары: (возможен выбор нескольких опций)

51

52

54

NC

Газонепроницаемое уплотнение

x

x

OA

Центрирующая шайба для стержневого зонда диаметром 75мм/2,95", 316L

x

x

диаметр трубы DN80/3" + DN100/4"

OB

Центрирующая шайба для стержневого зонда диаметром 45мм/1,77", 316L

x

x

диаметр трубы DN50/2" + DN65/2½"

OC

Центрирующая шайба тросового зонда диаметром 75мм/2,95", 316L диаметр

x

x

трубы DN80/3" + DN100/4"

OD

Центрирующая шайба для стержневого зонда диаметром 48-95мм/1,88-3,74",

x

x

PEEK, определение границы раздела фаз, диаметр трубы DN40/1½" + DN100/4"

OE

Центрирующая шайба для стержневого зонда диаметром 37мм/1,45", PFA,

x

x

x

определение границы раздела фаз, диаметр трубы DN40/1½" + DN50/2"

O9

Специальное исполнение, указать номер TSP

x

x

x

21

содержание      ..      1       2         ..

///////////////////////////////////////
