Micropilot FMR10 Радарный уровнемер. Инструкция по эксплуатации - часть 2

Электрическое подключение

9.3

Подключение4 до 20 мА

Электрические схемы/описание

Подключение FMR10 с источником

1

2

напряжения и индикатором

4 до 20 мА

+

+

Y

I

-

-

mA

A0028907

 14

Монтажная схема FMR10

1

Micropilot FMR10, 4 до 20 мА

2

Источник питания

9.4

Проверка после подключения



Не поврежден ли прибор или кабель (внешний осмотр)?



Кабели уложены правильно (без натяжения)?



Кабельные вводы смонтированы и плотно поджаты?

Напряжение питания соответствует техническим характеристикам, указанным на заводской



табличке?



Нет обратной полярности, соблюдено ли назначение клемм?

21

Управление

10

Управление

10.1

Принцип управления

• 4 до 20 мА

• SmartBlue (app) через беспроводную технологию Bluetooth®

• Руководство по меню с краткими пояснениями отдельных функций параметров в

управляющей программе

10.2

Через беспроводную технологию Bluetooth®

1

2

3

A0028895

 15

Возможности дистанционного управления через беспроводную технологию Bluetooth®

1

Блок питания преобразователя

2

Смартфон/планшет с SmartBlue (app)

3

Преобразователь с беспроводной технологией Bluetooth®

22

Ввод в эксплуатацию и эксплуатация

11

Ввод в эксплуатацию и эксплуатация

11.1

Проверка монтажа и работы прибора

Прежде чем приступить к измерениям, убедитесь, что проведены все окончательные

проверки.

11.2

Эксплуатация и настройки в SmartBlue (app)

Для устройств Android приложение SmartBlue можно загрузить в Google Play Store,

для устройств iOS - в iTunes Store.

Если отсканировать QR-код, то можно перейти непосредственно к приложению:

ANDROID APP в

Загрузить в

A0031189-RU

 16

Ссылки на загрузку

Требования к системе

• Устройства iOS: iPhone 4S или более поздней версии, начиная с iOS9.0; iPad2 или

более поздней версии, начиная с iOS9.0; iPod Touch 5. Generation или более поздней

версии, начиная с iOS9.0

• Устройства Android: начиная с Android 4.4 KitKat и Bluetooth® 4.0

1. Загрузите и установите SmartBlue

2. Запустите Start SmartBlue



A0029747

23

Ввод в эксплуатацию и эксплуатация

3. В списке выберите прибор. Показаны все доступные приборы.



EH_FMRx0_0123456

A0029502

 17

Список

4. Выполните вход в систему



EH_FMRx0_0123456

admin

A0029503

 18

Вход в систему

5. Введите имя пользователя -> admin

6. Введите начальный пароль -> серийный номер прибора

7. После первого входа в систему измените пароль

24

Ввод в эксплуатацию и эксплуатация

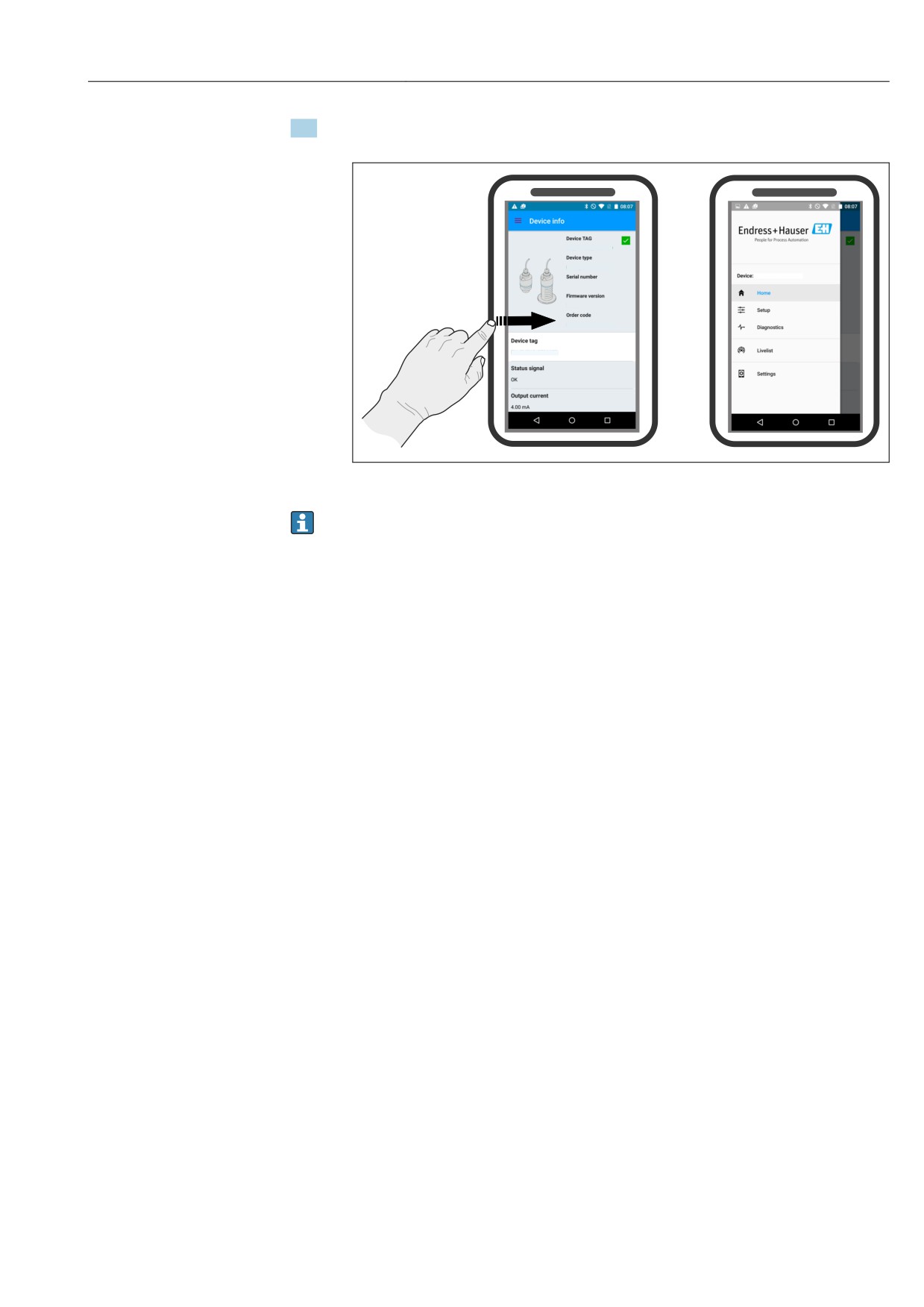

8. Дополнительные сведения (например, основное меню) можно перенести на

экран, проведя пальцем через экран.



EH_FMRx0_0123456

Micropilot FMRx0

EH_FMRx0_0123456

A0000123456

1234

FMRx0-1234/0

EH_FMRx0_0123456

A0029504

 19

Основное меню

Можно записать и отобразить огибающие

В дополнение к огибающей показываются следующие значения:

• D = расстояние

• L = уровень

• A = абсолютная амплитуда

• На скриншотах сохраняется показанный раздел (функция масштабирования)

• В видеопоследовательности всегда сохраняется вся область без функции

масштабирования

Также можно отправить огибающие (видеопоследовательности) с помощью

соответствующих функций смартфона или планшета

25

Ввод в эксплуатацию и эксплуатация

5

4

3

2

1

x

x

0123456

A0000123456

6

A0029486

 20

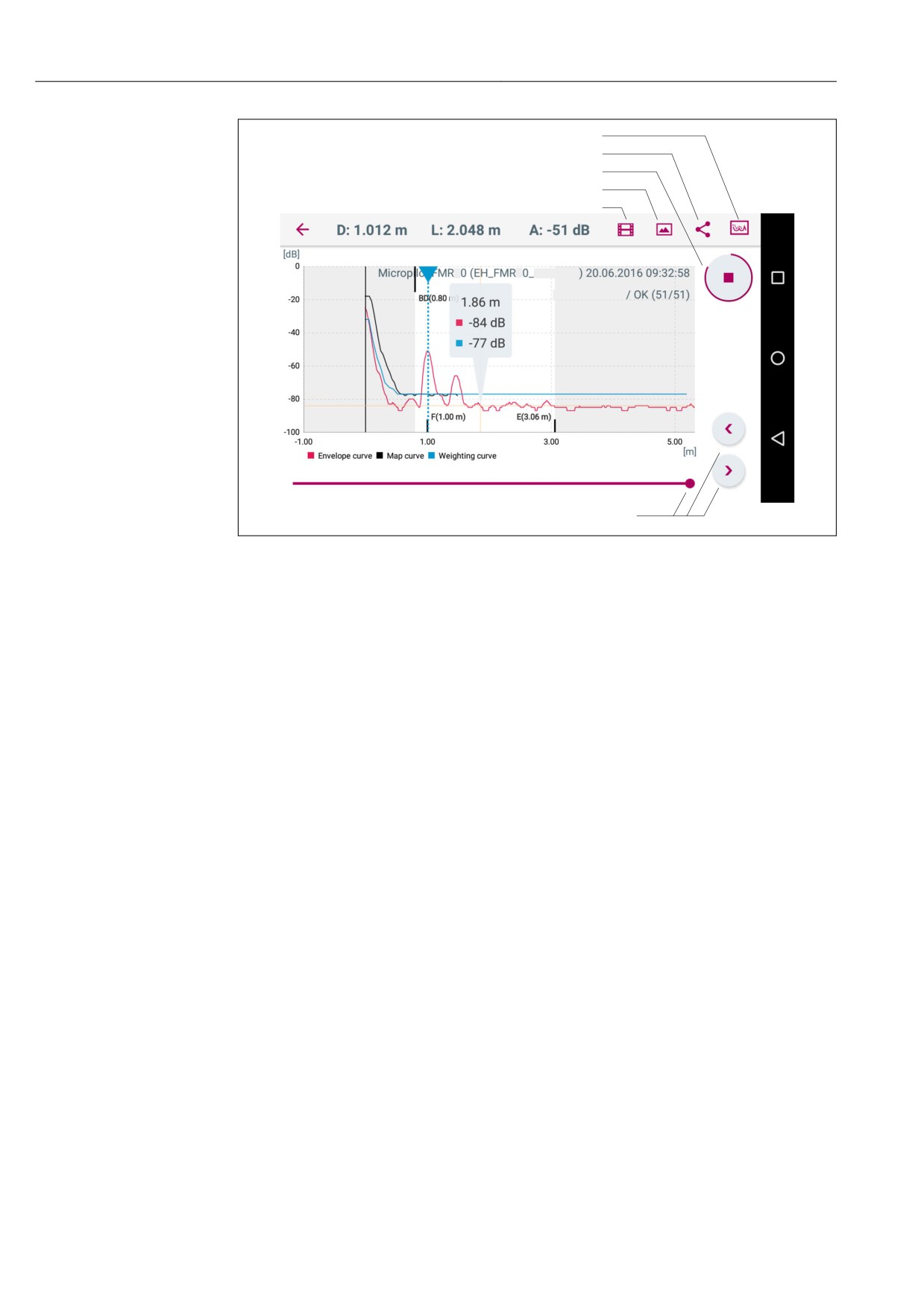

В Android

1

Записать видео

2

Сделать снимок экрана

3

Запуск/остановка записи видео

4

Отправить видео

5

Перейти к меню мэппинга

6

Переместить время по оси времени

26

Ввод в эксплуатацию и эксплуатация

1

2

3

5

4

x

x

0123456

A0000123456

Envelope Curve

Map Curve

Weighting Curve

6

A0029487

 21

В iOS

1

Записать видео

2

Сделать снимок экрана

3

Отправить видео

4

Перейти к меню мэппинга

5

Запуск/остановка записи видео

6

Переместить время по оси времени

27

Ввод в эксплуатацию и эксплуатация

11.3

Настройка измерения уровня с помощью

программ управления

R

BD

100%

D

E

F

L

0%

A0028417

 22

Параметры конфигурации для измерения уровня жидких продуктов

R

Точка отсчета измерения

D

Расстояние

L

Уровень

E

Калибровка пустой емкости (= нулевая точка)

F

Калибровка полной емкости (= шкала)

BD

Блокирующая дистанция

1.

Перейдите к: Настройка → Обозначение прибора

 Введите метку прибора

2.

Перейдите к: Настройка → Единицы измерения расстояния

 Выберите единицу длины для вычисления расстояния

3.

Перейдите к: Настройка → Калибровка пустой емкости

 Задайте порожнее расстояние E (расстояние от точки отсчета R до

минимального уровня)

4.

Перейдите к: Настройка → Калибровка полной емкости

 Задайте расстояние F (интервал: макс. уровень - мин. уровень)

5.

Перейдите к: Настройка → Расстояние

 Показывается расстояние D, измеренное от точки отсчета (нижний край

фланца/последнего витка резьбы датчика) до уровня

6.

Перейдите к: Настройка → Уровень

 Отображается измеренный уровень L

7.

Перейдите к: Настройка → Качество сигнала

 Отображается качество проанализированного эхо-сигнала определенного

уровня

8.

Перейдите к: Настройка → Подтвердить расстояние

 Сравнивается отображенное расстояние с фактическим расстоянием для

начала записи карты эхо-помех

9.

Перейдите к: Настройка → Последняя точка маски

 Этот параметр определяет расстояние, до которого будет производиться

запись нового мэппинга

10.

Перейдите к: Настройка → Текущая карта маски

 Отображается расстояние, до которого выполнен мэппинг на данный момент

28

Ввод в эксплуатацию и эксплуатация

0

10 12

20

6

A0028411

 23

Временная линия для последовательности восстановления беспроводной технологии Bluetooth®,

время в минутах

31

Диагностика, поиск и устранение неисправностей

12

Диагностика, поиск и устранение

неисправностей

12.1

Устранение общих неисправностей

12.2

Общие ошибки

Ошибка

Возможная причина

Устранение

Прибор не отвечает.

Напряжение питания не

Подключите правильное напряжение

соответствует номиналу,

указанному на заводской табличке

прибора

Неверная полярность питания

Измените полярность

Отсутствует контакт между

Проверьте подключение кабелей и

соединительными кабелями и

исправьте его, если требуется

клеммами

Прибор неправильно

Ошибка настройки

• Проверьте и исправьте настройку

измеряет величину

параметров

• Выполните маскирование

Линеаризованное выходное

Ошибка линеаризации

SmartBlue: проверьте таблицу

значение неправдоподобно

линеаризации

Не удается получить доступ

Отсутствует Bluetooth-соединение

Активируйте функцию Bluetooth на

к прибору посредством

смартфоне или планшетном

SmartBlue

компьютере

Функция Bluetooth в датчике

отключена, выполните процедуру

восстановления

Прибор уже соединен с другим

смартфоном/планшетным

компьютером

Не удается войти в систему

Прибор вводится в действие

Введите начальный пароль (серийный

посредством SmartBlue

первый раз

номер прибора) и измените его.

Невозможна эксплуатация

Введен неверный пароль

Введите правильный пароль

прибора посредством

Пароль утерян

Обратитесь в сервисную службу

SmartBlue

32

Диагностика, поиск и устранение неисправностей

12.3

Диагностическое событие

12.3.1 Диагностическое событие в управляющей программе

Если в приборе имеется активное диагностическое событие, то в левой верхней

области интерфейса управляющей программы отображается сигнал состояния и

соответствующий уровня события в соответствии с NAMUR NE 107:

• Отказ (F)

• Проверка функций (C)

• Не соответствует спецификации (S)

• Требуется техническое обслуживание (M)

Просмотр рекомендаций по устранению проблем

1. Перейдите к параметру меню Диагностика.

 В пункте параметр Текущее сообщение диагностикиотображается

диагностическое событие и его текстовое описание

2. В правой стороне интерфейса наведите курсор на пункт параметр Текущее

сообщение диагностики.

 Появится информация с мерами по устранению диагностического события

12.4

Список диагностических событий

Количество

Краткий текст

Действия по

Сигнал

Характеристики

диагностик

восстановлению

статуса

диагностики

[заводские]

[заводские]

Диагностика электроники

270

Неисправен

Замените прибор

F

Alarm

главыный модуль

электроники

271

Неисправен

1. Перезапустите прибор

F

Alarm

главыный модуль

2. Замените главный модуль

электроники

электроники

272

Неисправен

1. Перезапустите прибор

F

Alarm

главыный модуль

2. Проверьте наличие ЭМ

электроники

полей

3. При сохранении ошибки,

замените главный модуль

электроники

283

Содержимое

1. Перенесите данные или

F

Alarm

памяти

перезапустите прибор

2. Обратитесь в сервисную

службу

Диагностика конфигурации

410

Передача данных

1. Проверьте присоединение

F

Alarm

2. Повторите передачу

данных

411

Загрузка активна

Загрузка активна, подождите

C

Warning

435

Линеаризация

Проверьте таблицу

F

Alarm

линеаризации

438

Массив данных

1. Проверьте файл данных

M

Warning

2. Проверьте конфигурацию

прибора

3. Загрузите новую

конфигурацию

33

Техническое обслуживание

Количество

Краткий текст

Действия по

Сигнал

Характеристики

диагностик

восстановлению

статуса

диагностики

[заводские]

[заводские]

441

Токовый выход 1

1. Проверьте

S

Warning

технологический процесс

2. Проверьте настройки

токового выхода

491

Моделир. токовый

Деактивировать

C

Warning

выход 1

моделирование

585

Моделир.

Деактивировать

C

Warning

расстояние до

моделирование

уровня продукта

586

Записать карту

Запись маскирования,

C

Warning

помех

пожалуйста, подождите.

Диагностика процесса

801

Низкое напряжение

Напряжение питания

S

Warning

питания

слишком низкое, увеличьте

напряжение питания

825

Рабочая

1. Проверьте температуру

S

Warning

температура

окружающей среды

2. Проверьте рабочую

температуру

941

Эхо сигнал потерян

Проверить параметр 'Оценка

S

Warning

чувствительности'

941

Эхо сигнал потерян

F

Alarm

13

Техническое обслуживание

Специальное техобслуживание не требуется.

13.1

Наружная очистка

При очистке наружных поверхностей используйте только те чистящие средства,

которые не повреждают поверхности или уплотнения прибора.

13.2

Уплотнения

Уплотнения датчика (в месте присоединения к процессу) необходимо периодически

заменять. Периодичность замены уплотнений зависит от частоты выполнения циклов

очистки, температуры очистки и температуры среды.

34

Аксессуары

15

Аксессуары

15.1

Обзор

Аксессуары к прибору

Аксессуары

Описание

Код заказа

Защитный козырек от

Материал: PVDF

52025686

непогоды

^{Датчик закрыт не полностью.}

Крепежная гайка G1-1/2

Подходит для использования с приборами, имеющими

52014146

присоединение к процессу G 1-1/2 и MNPT 1-1/2.

Материал: PC

Трубка для защиты от

Материал: металлизированный PBT-PC

71325090

заполнения водой

Монтажный кронштейн,

Состав:

71325079

регулируемый

• Монтажный кронштейн: 316L (1.4404)

• Угловой кронштейн: 316L (1.4404)

• Винты: A4

• Крепежные кольца: A4

Аксессуары, связанные с прибором - фланцы

Аксессуары

Описание

Код заказа

Фланцы

Материал: разные

^{Для получения подробной информации см. техническое описание}

TI00426F

Системные компоненты

Аксессуары

Описание

Ссылка

RMA42

Цифровой преобразователь процесса для

^{Для получения подробной}

мониторинга и визуализации аналоговых

информации см. техническое

измеренных значений

описание TI00150R и

руководство по эксплуатации

BA00287R

RIA452

Цифровой измеритель параметров процесса

^{Для получения подробной}

RIA452 в корпусе для панельного монтажа,

информации см. техническое

предназначенный для мониторинга и отображения

описание TI113R и руководство

аналоговых измеренных значений, с функциями

по эксплуатации BA00254R

управления насосами, дозирования и расчета

расхода

HAW562

Устройство защиты от избыточного напряжения,

^{Для получения подробной}

для монтажа на DIN-рейку, в соответствии с IEC

информации см. техническое

60715, предназначенное для защиты электронных

описание TI01012K

компонентов от перенапряжения

Описание других подходящих аксессуаров см. в техническом описании TI01267F

(FMR20)

36

Меню управления

16

Меню управления

16.1

Обзор меню управления (SmartBlue)

Навигация

 Меню управления

Основное меню

‣ Настройка

→  41

‣ Основные настройки

Обозначение прибора

→  41

Единицы измерения расстояния

→  41

Калибровка пустой емкости

→  41

Калибровка полной емкости

→  42

Расстояние

→  42

Уровень

→  42

Качество сигнала

→  42

‣ Построение

Подтвердить расстояние

→  43

Последняя точка маски

→  43

Текущая карта маски

→  43

‣ Расширенная настройка

→  45

‣ Инструменты статуса доступа

Инструментарий статуса доступа

→  45

Ввести код доступа

→  45

‣ Расширенная настройка

Оценка чувствительности

→  45

Меняющаяся скорость

→  46

37

Меню управления

Чувствит.первого маскирования

→  46

Режим вывода

→  46

Блокирующая дистанция

→  47

Коррекция уровня

→  47

Оценка расстояния

→  47

‣ Настройки безопасности

→  49

Задержка сообщения о потере эхо-

→  49

сигнала

Диагностика потери эхо-сигнала

→  49

‣ Токовый выход

→  50

Выходной ток

→  50

Выход демпфирования

→  50

Перенастройка диапазона

→  50

Значение 4 мA

→  51

Значение 20 мA

→  51

Настройка

→  51

Настройка верхнего значения

→  52

Настройка нижнего значения

→  52

‣ Администрирование

→  53

‣ Администрирование 1

Определить новый код доступа

→  53

Подтвердите код доступа

→  53

Перезагрузка прибора

→  53

‣ Администрирование 2

Специальное свободное поле

→  54

38

Меню управления

‣ Таблица линеаризации

Единицы измерения расстояния

→  41

Тип линеаризации

→  48

Уровень линеаризованый

→  48

‣ Связь

→  55

‣ Конфигурация по Bluetooth

→  55

Режим Bluetooth

→  55

‣ Диагностика

→  56

‣ Диагностика

→  56

Текущее сообщение диагностики

→  56

Предыдущее диагн. сообщение

→  56

Удалить пред. диагностику

→  56

Качество сигнала

→  42

‣ Информация о приборе

→  58

Название прибора

→  58

Версия программного обеспечения

→  58

Расширенный заказной код 1

→  58

Расширенный заказной код 2

→  58

Расширенный заказной код 3

→  58

Заказной код прибора

→  59

Серийный номер

→  59

Версия ENP

→  59

‣ Моделирование

→  60

Моделирование

→  60

39

содержание      ..      1      2      3      ..
