Уровнемер VEGAPULS 66 (4 … 20 mA/HART - двухпроводный). Руководство по эксплуатации (2016 год) - часть 3

6 Начальная установка с помощью модуля индикации и настройки

• "Unzoom": возврат к изображению в пределах номинального

диапазона измерения с однократным увеличением

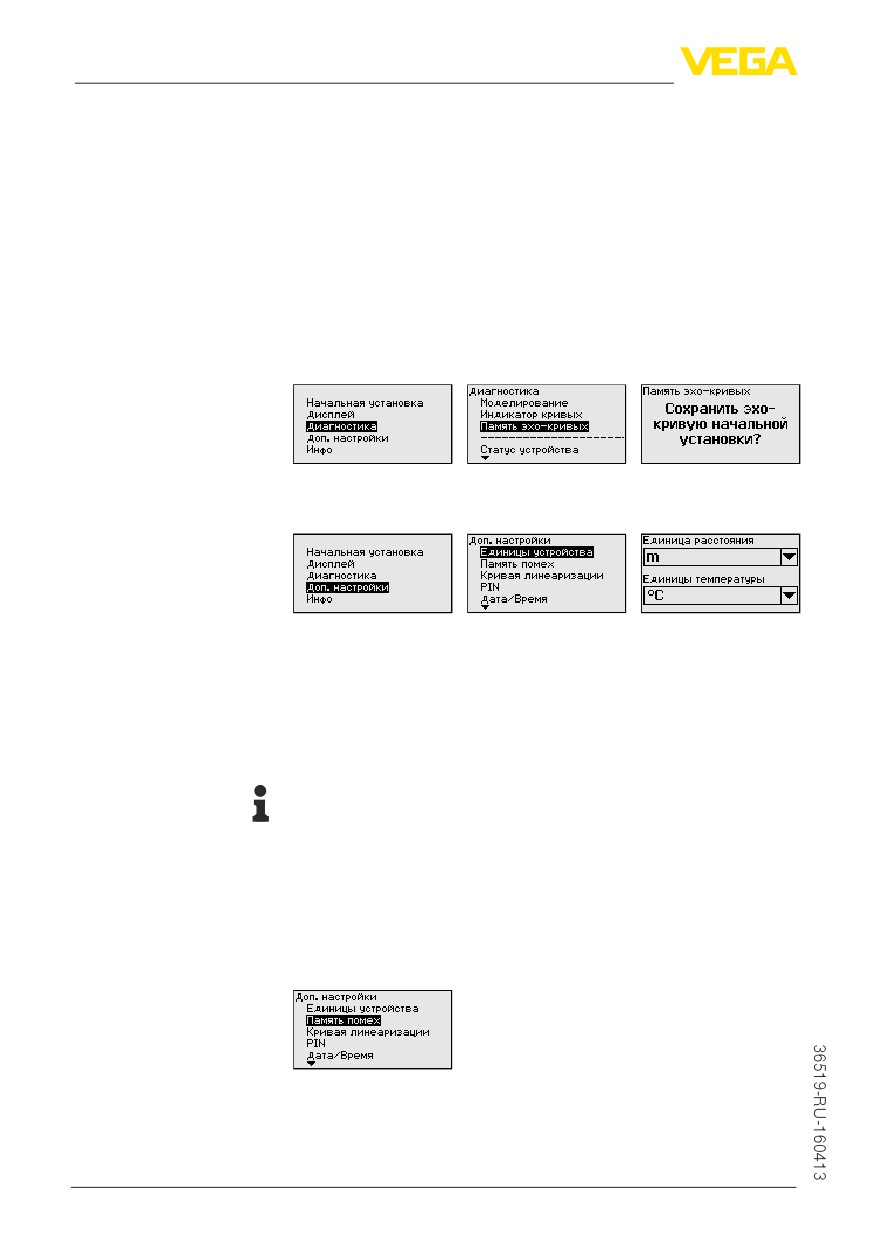

Диагностика - Память

Функция "Память эхо-кривых" позволяет сохранить эхо-кривую

эхо-кривых

на момент начальной установки. Обычно это рекомендуется,

а для использования функций последующего управления

состоянием оборудования требуется обязательно. Сохранение

должно выполняться, по возможности, при самом малом уровне.

На ПК с ПО PACTware эхо-кривая может быть показана с

высоким разрешением и использована для анализа изменений

сигнала с течением времени эксплуатации. Дополнительно

может быть показана эхо-кривая начальной установки для ее

сравнения с текущей эхо-кривой.

Доп. настройки - Едини- Через это меню выбирается измеряемая величина системы и

цы устройства

единицы температуры.

Доп. настройки - Память Следующие условия вызывают ложные отраженные сигналы и

помех

могут повлиять на измерение:

• Высокие патрубки

• Конструкции в емкости, например распорки

• Мешалки

• Налипание продукта или сварные швы на стенках емкости

Примечание:

Создание памяти помех позволяет определить, выделить и

сохранить ложные отраженные сигналы и далее исключать их

при обработке отраженного сигнала от уровня.

Создавать память помех нужно при малом уровне, чтобы были

зарегистрированы все имеющиеся сигналы помех.

Выполнить следующее:

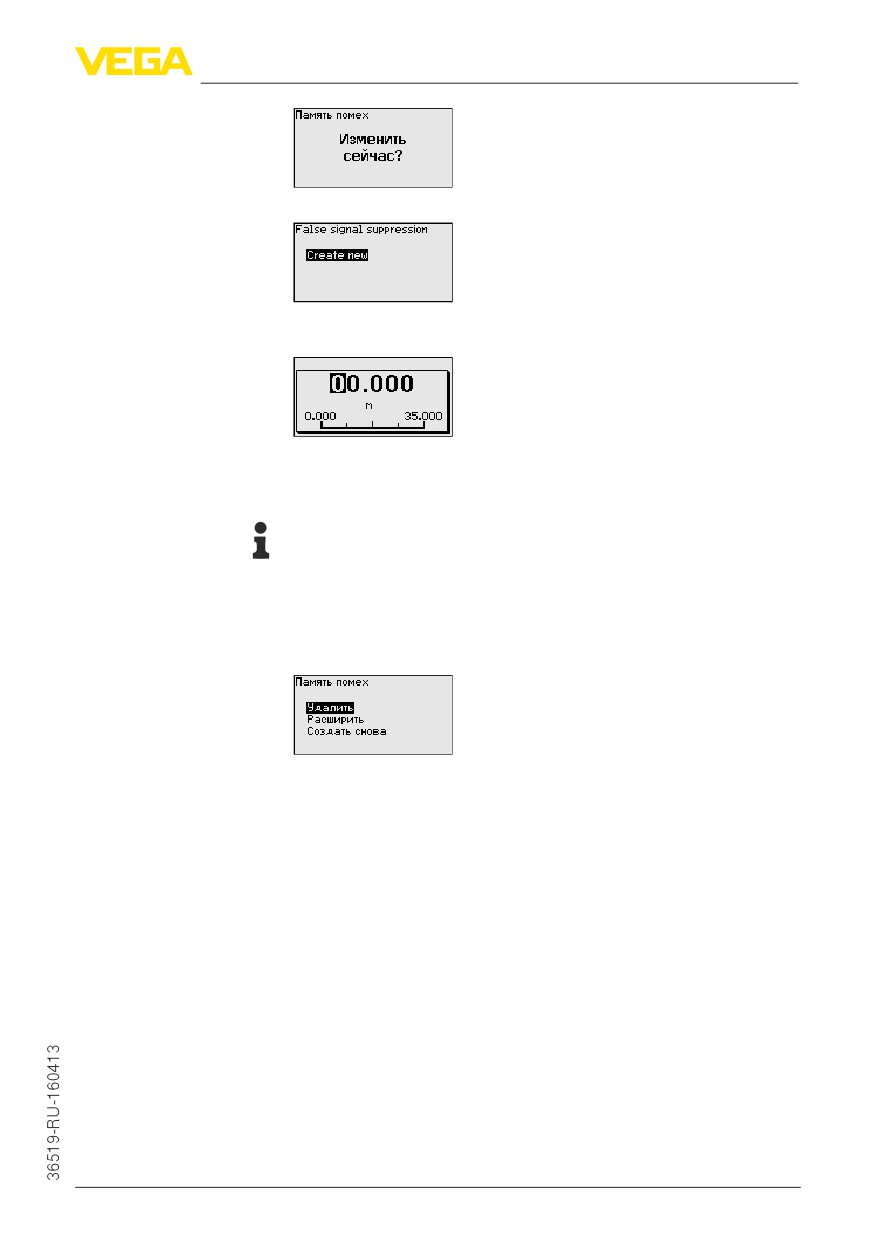

1. Клавишей [->] выбрать пункт меню "Память помех" и

подтвердить нажатием [OK].

2. Снова подтвердить нажатием [OK].

50

6 Начальная установка с помощью модуля индикации и настройки

3. Снова подтвердить нажатием [OK].

4. Снова подтвердить нажатием [OK] и ввести фактическое

расстояние от датчика до поверхности продукта.

5. Теперь после нажатия [OK] все имеющиеся на этом

расстоянии ложные отраженные сигналы будут

зарегистрированы и сохранены в датчике.

Примечание:

Проверьте расстояние до поверхности продукта. Если ввести

неправильное (слишком большое) значение, актуальный

уровень сохранится в памяти как помеха и на указанном

расстоянии уровень определяться более не будет.

Если в датчике уже создана память помех, то при выборе меню

"Память помех" появляется следующее окно:

"Удалить": Удаление всей уже созданной памяти помех. Это

имеет смысл, если уже существующая память помех более не

соответствует условиям измерения в емкости.

"Расширить": Можно расширить уже созданную память помех.

Это имеет смысл, если память помех была создана при слишком

высоком уровне и могли быть сохранены не все ложные

эхосигналы. При выборе опции "Расширить" будет показано

расстояние до поверхности продукта для уже созданной памяти

помех. Теперь можно изменить это значение и расширить память

помех до этого диапазона.

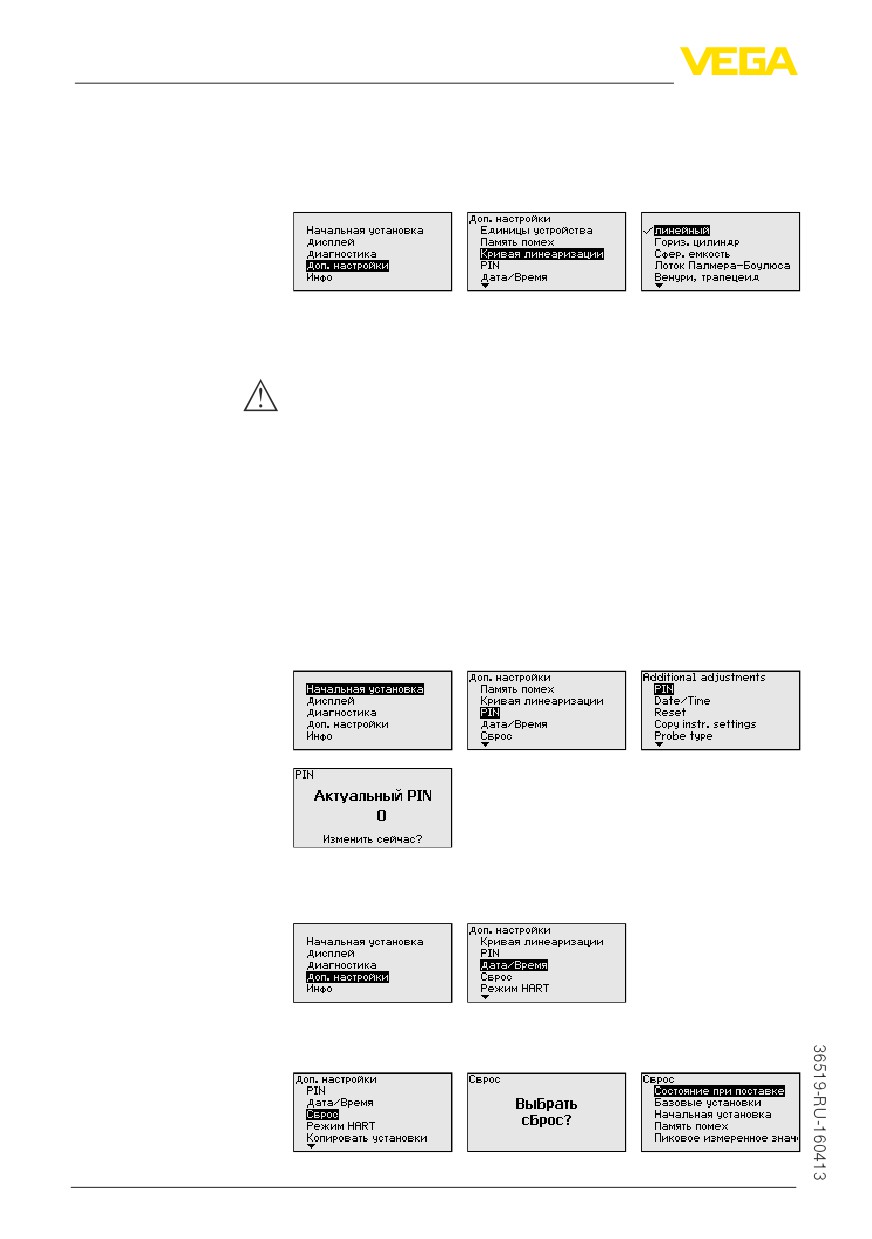

Доп. настройки - Кривая

Линеаризация требуется для всех емкостей, объем которых

линеаризации

изменяется нелинейно с увеличением уровня заполнения,

например горизонтальных цилиндрических или сферических

емкостей, если необходима индикация в единицах объема.

Для таких емкостей имеются соответствующие кривые

линеаризации, которые задают отношение между уровнем

заполнения в процентах и объемом емкости.

51

6 Начальная установка с помощью модуля индикации и настройки

При активировании подходящей кривой будет правильно

отображаться объем заполнения в процентах. Если объем

должен отображаться не в процентах, а, например, в литрах или

килограммах, то нужно дополнительно задать пересчет в меню

"Дисплей".

После ввода необходимых параметров сохранить установку и

с помощью клавиш [ESC] и [->] перейти к следующему пункту

меню.

Осторожно!

При применении устройств с соответствующим разрешением

как части защиты от переполнения по WHG необходимо

учитывать следующее:

Если выбрана кривая линеаризации, измерительный сигнал

более не будет обязательно линейным по отношению к уровню

заполнения. Это следует учитывать, особенно при установке

точки переключения предельного сигнализатора.

Заданием 4-значного PIN данные датчика защищаются от

Доп. настройки - PIN

несанкционированного доступа или случайного изменения. В

этом пункте меню PIN отображается и может быть изменен.

Однако этот пункт меню доступен, только если настройка была

деблокирована в меню "Начальная установка".

PIN в состоянии при поставке: "0000".

Доп. настройки - Дата/

В данном меню устанавливаются внутренние часы датчика.

Время

Доп. настройки - Сброс Посредством сброса сбрасываются определенные выполненные

пользователем установки параметров.

52

6 Начальная установка с помощью модуля индикации и настройки

Меню

Пункт меню

Значение по умолчанию

Начальная уста-

Имя места изме-

Датчик

новка

рения

Среда

Жидкость/Водный раствор

Сыпучий продукт/Щебень, гравий

Применение

Резервуар

Силос

Форма емкости

Дно емкости - в форме чаши

Крыша емкости - В форме чаши

Высота емкости/

Рекомендуемый диапазон изме-

Диапазон изме-

рения, см. "Технические данные" в

рения

Приложении

Установка Min

Рекомендуемый диапазон изме-

рения, см. "Технические данные" в

Приложении

Установка Max

0,000 m(d)

Демпфирование

0,0 s

Ток. выход, ре-

4 … 20 mA, < 3,6 mA

жим

Токовый выход

Min.-ток 3,8 mA, Max.-ток 20,5 mA

Min./Max.

Блокировать на-

Разблокировано

стройку

Дисплей

Язык

Как в заказе

Индицируемое

Расстояние

значение

Единицы дис-

m

плея

Величина пе-

Объем

ресчета

l

Пересчет

0,00 lin %, 0 l

100,00 lin %, 100 l

Подсветка

Включено

Доп. настройки

Единица рассто-

m

яния

Единицы темпе-

°C

ратуры

Длина зонда

Длина трубы при поставке с завода

Кривая линеари-

Линейная

зации

Режим работы

Standard

HART

Адрес 0

54

6 Начальная установка с помощью модуля индикации и настройки

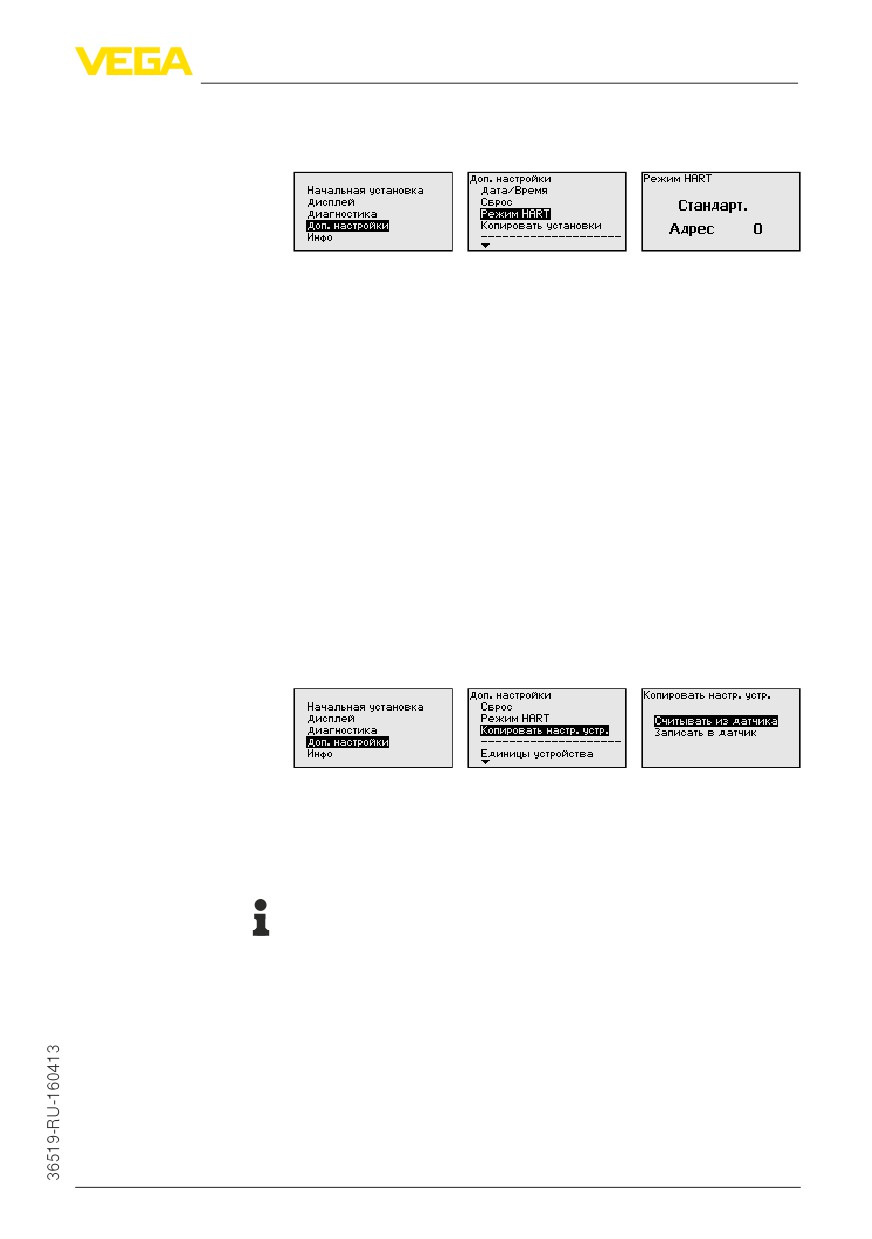

Доп. настройки - Режим Датчик может работать в стандартном или многоточечном

работы HART

режиме HART. В данном меню устанавливается режим HART и

задается адрес для работы в многоточечном режиме.

Стандартный режим работы с постоянным адресом 0 означает

передачу измеренных значений в виде сигнала 4 … 20 mA.

В многоточечном режиме на одном двухпроводном кабеле

может работать до 63 датчиков. Каждому датчику должен быть

присвоен адрес в диапазоне от 1 до 63.¹⁾

Заводская установка: стандартный режим с адресом 0.

Доп. настройки - Ко-

Данная функция позволяет копировать установки устройства.

пировать установки

Имеются следующие функции копирования:

устройства

• Сохранение данных из датчика в модуль индикации и

настройки

• Сохранение данных из модуля индикации и настройки в

датчик

В модуле индикации и настройки сохраняются следующие

данные и установки:

• Все данные меню "Начальная установка" и "Дисплей"

• В меню "Доп. настройки" данные пунктов "Единица

расстояния, единица температуры и линеаризация"

• Значения созданной пользователем кривой линеаризации

Скопированные данные сохраняются в памяти EEPROM в

модуле индикации и настройки, в том числе при отключении

питания, и могут быть записаны из модуля в другие датчики или

перенесены в новый датчик в случае замены.

Вид и объем копируемых данных зависит от типа датчика.

Примечание:

Перед сохранением данных в датчик выполняется проверка

соответствия данных типу датчика. Если данные не

соответствуют, выдается сообщение об ошибке и функция

копирования блокируется. При записи данных в датчик

отображается тип устройства, которому соответствуют

копируемые данные, а также имеющийся у датчика тег.

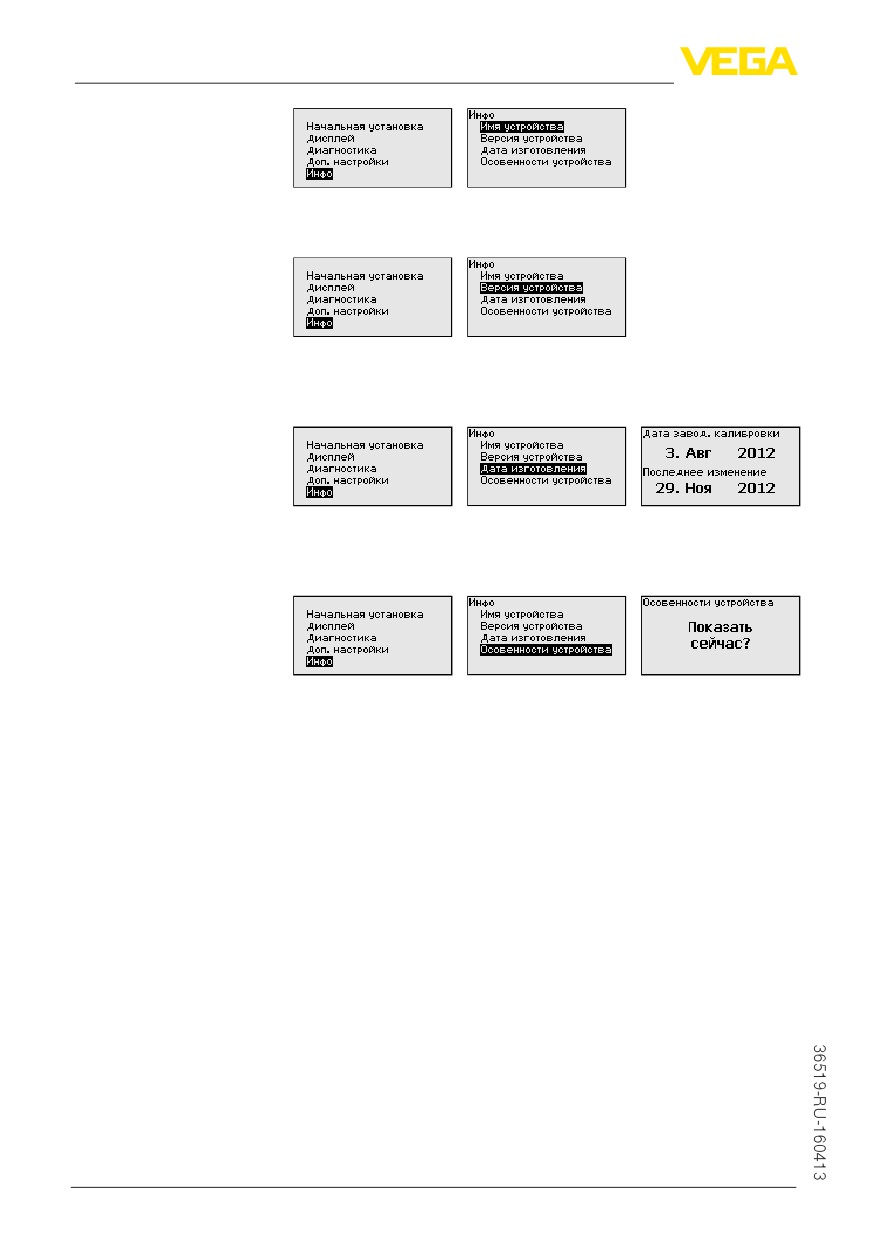

Инфо - Имя устройства

Через это меню индицируется имя и серийный номер

устройства:

¹⁾ Сигнал 4 … 20 mA выключается, и ток датчика принимает постоянное

значение 4 mA. Измерительный сигнал передается только как цифро-

вой сигнал HART.

55

6 Начальная установка с помощью модуля индикации и настройки

Инфо - Версия устрой- В этом меню индицируется аппаратная и программная версия

ства

датчика.

Инфо - Дата калибровки В этом меню индицируется дата заводской калибровки датчика,

а также дата последнего изменения параметров датчика через

модуль индикации и настройки или через ПК.

Особенности устрой-

В этом меню индицируются особенности датчика: вид

ства

взрывозащиты, присоединение, уплотнение, диапазон

измерения, электроника, корпус и др.

6.5

Сохранение данных параметрирования

Сохранение на бумаге Для сервисных целей рекомендуется записать данные

установки, например, в этом руководстве по эксплуатации, а

также сохранить их в архиве.

Сохранение в модуле

При наличии модуля индикации и настройки, данные установок

индикации и настройки

устройства можно считывать из датчика и сохранять их в

модуле, Порядок описан в меню "Доп. настройки", пункт

меню "Копировать данные датчика". Данные долговременно

сохраняются в модуле, в том числе при отсутствии питания

датчика.

В модуле индикации и настройки сохраняются следующие

данные и установки:

• Все данные меню "Начальная установка" и "Дисплей"

• В меню "Доп. настройки" данные пунктов "Единицы датчика,

единицы температуры и линеаризация"

• Значения созданной пользователем кривой линеаризации

Функцию копирования данных можно также использовать для

переноса установок одного устройства на другое устройство

того же типа. В случае замены датчика, модуль индикации и

настройки с сохраненными в нем данными устанавливается

56

7 Начальная установка с помощью PACTware

7

Начальная установка с помощью

PACTware

7.1

Подключение ПК

Через интерфейсный

адаптер прямо к дат-

чику

2

1

3

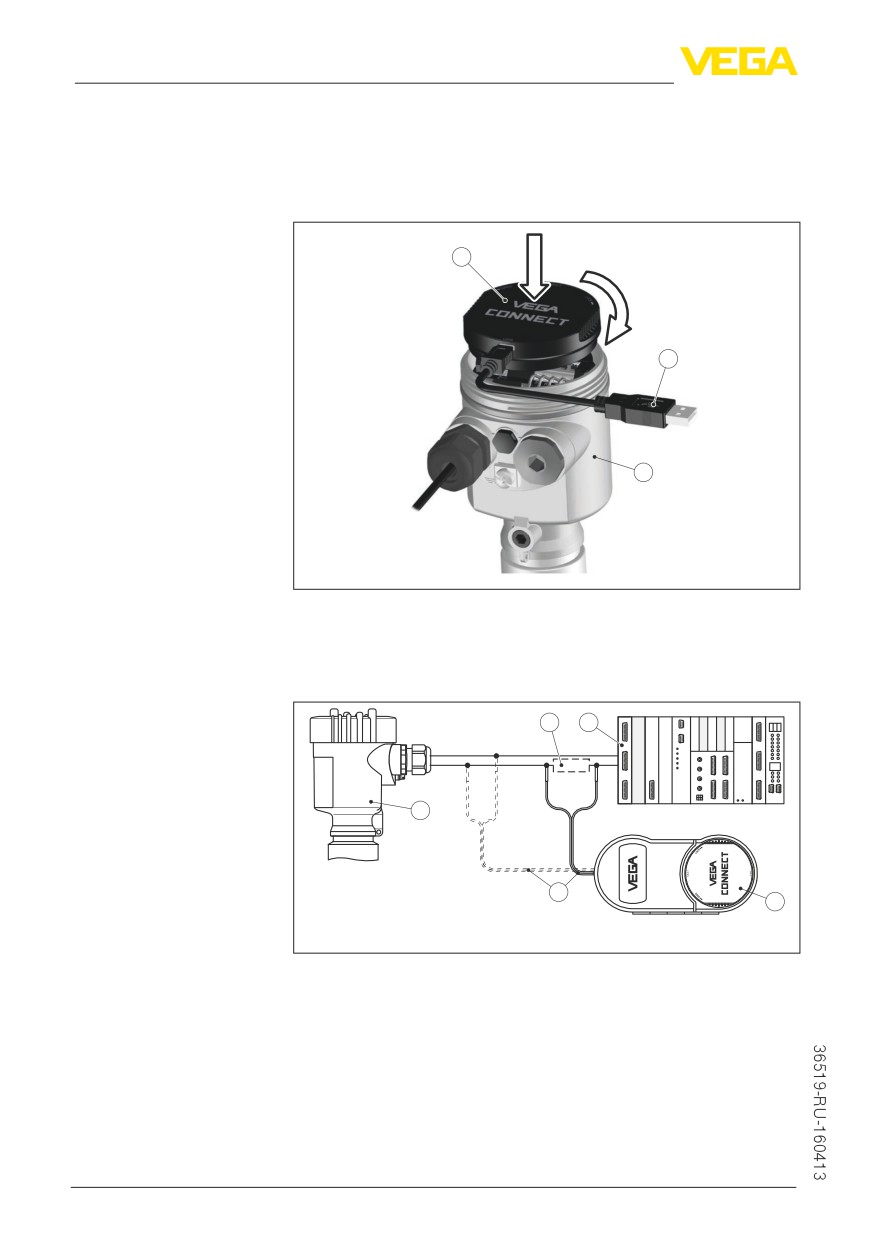

Рис. 31: Подключение ПК через интерфейсный адаптер прямо к датчику

1

Кабель USB к ПК

2

Интерфейсный адаптер VEGACONNECT

3

Датчик

Через интерфейсный

адаптер и HART

2

4

1

3

5

Рис. 32: Подключение ПК к сигнальному кабелю через HART

1

Датчик

2

Сопротивление HART 250 Ω (дополнительно, в зависимости от

устройства формирования сигнала)

3

Соединительный кабель с 2-миллиметровыми штекерами и зажимами

4

Система формирования сигнала/ПЛК/Питание

5

Интерфейсный адаптер, например VEGACONNECT 4

58

7 Начальная установка с помощью PACTware

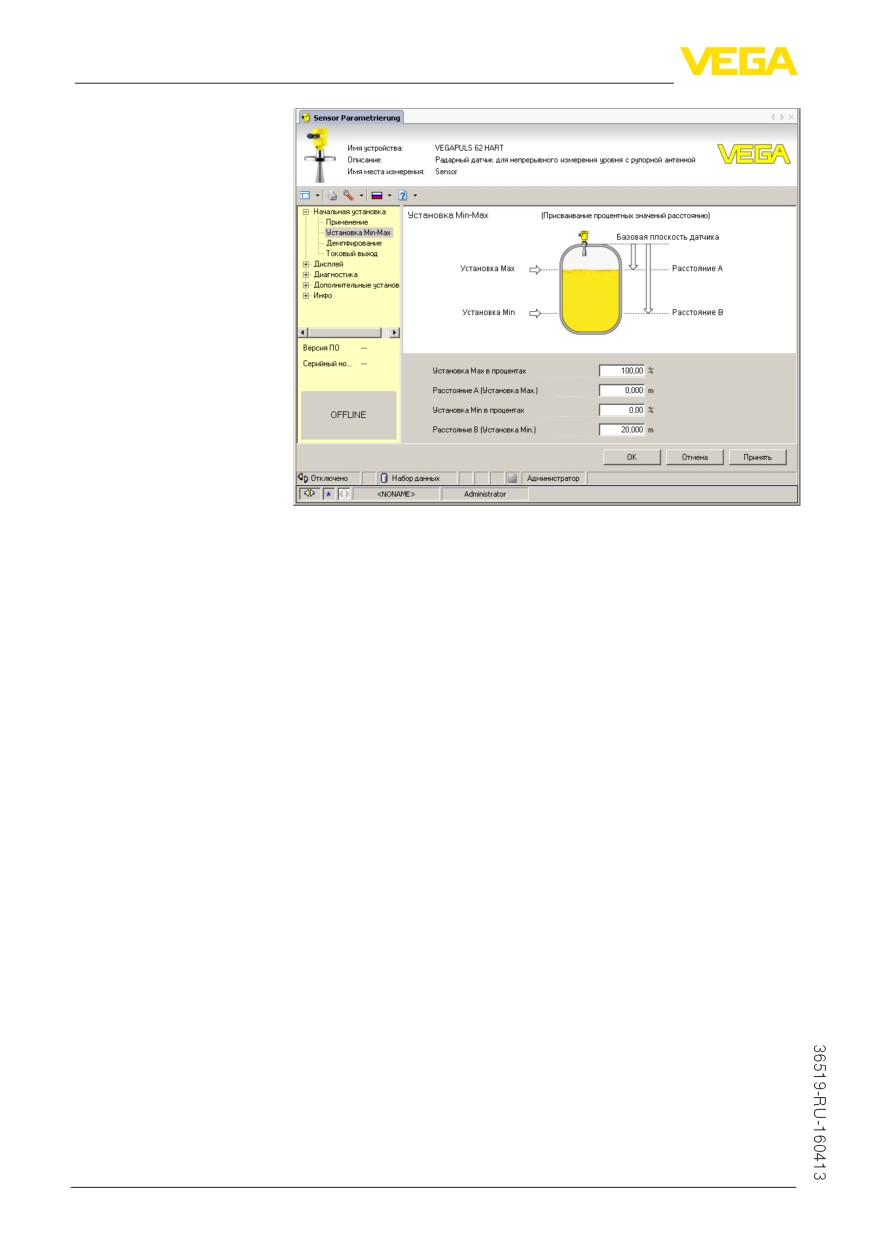

Рис. 33: Вид DTM (пример)

Стандартная версия/

Все DTM устройств поставляются в двух версиях: бесплатной

Полная версия

стандартной и платной полной версии. В стандартной версии

имеются все функции для полной начальной установки,

помощник создания проектов, функции сохранения/печати

проектов, функции импорта/экспорта.

Полная версия имеет расширенные возможности печати

проектов и функцию сохранения измеренных значений и

эхо-кривых. В полную версию также включена программа

расчета резервуара и мультивьюер для индикации и анализа

сохраненных измеренных значений и эхо-кривых.

Стандартную версию можно загрузить с

www.vega.com/downloads и "Software". Полную версию можно

получить на CD через наше представительство в вашем регионе.

7.3

Сохранение данных параметрирования

Рекомендуется задокументировать и сохранить данные

параметрирования через PACTware для дальнейшего

использования и сервисных целей.

60

9 Диагностика, управление запасами и сервис

измерения или налипания, возникшие в течение времени

эксплуатации. Средства, с помощью которых можно сохранить

эхо-кривую начальной установки:

• ПК с PACTware/DTM

• Система управления с EDD

• Модуль индикации и настройки

Последующие эхо-кривые: в этой зоне памяти в датчике

в кольцевом буфере может сохраняться до 10 эхо-кривых.

Средства, с помощью которых можно сохранить последующие

эхо-кривые:

• ПК с PACTware/DTM

• Система управления с EDD

9.3

Функция управления активами (Asset

Management)

Устройство имеет функцию самоконтроля и диагностики по

NE 107 и VDI/VDE 2650. Подробные сообщения об ошибках,

соответствующие приведенным в следующей таблице

сообщениям о статусе, отображаются в меню "Диагностика" на

модуле индикации и настройки, в PACTware/DTM и EDD.

Сообщения о статусе

Сообщения о статусе подразделяются по следующим

категориям:

• Отказ

• Функциональный контроль

• Вне спецификации

• Требуется обслуживание

и обозначаются соответствующими пиктограммами:

1

2

3

4

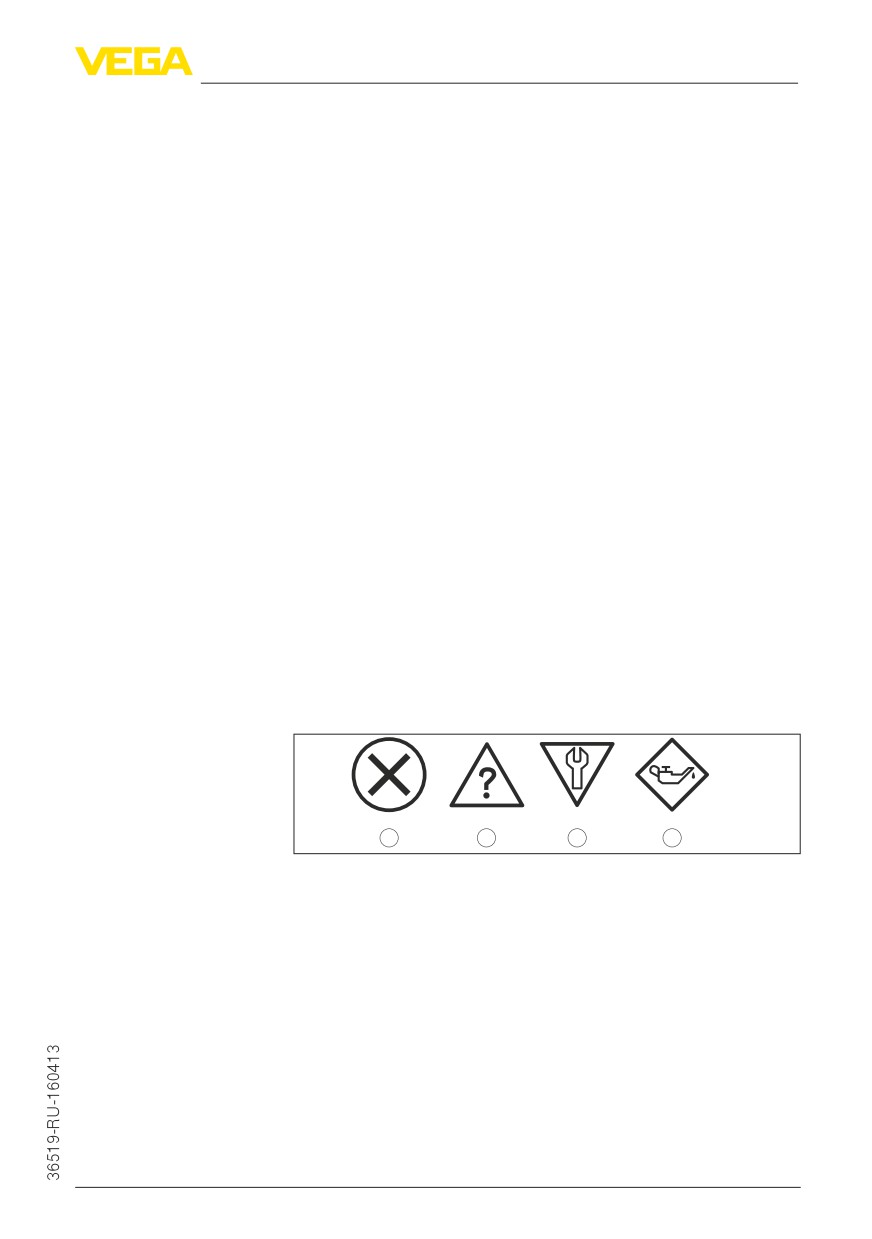

Рис. 34: Пиктограммы сообщений о статусе

1

Отказ (Failure) - красный

2

Вне спецификации (Out of specification) - желтый

3

Функциональный контроль (Function check) - оранжевый

4

Требуется обслуживание (Maintenance) - синий

Отказ (Failure): Обнаружено нарушение функции, устройство

выдает сообщение о неисправности.

Это сообщение о статусе всегда активно, деактивирование

пользователем невозможно.

Функциональный контроль (Function check): На

устройстве выполняется какая-либо функция, измеренное

значение временно недействительное (например во время

моделирования).

63

9 Диагностика, управление запасами и сервис

Данное сообщение о статусе по умолчанию неактивно.

Пользователь может активировать его через PACTware/DTM или

EDD.

Вне спецификации (Out of specification): Измеренное

значение ненадежное, так как превышена спецификация

устройства (например температура электроники).

Данное сообщение о статусе по умолчанию неактивно.

Пользователь может активировать его через PACTware/DTM или

EDD.

Требуется обслуживание (Maintenance): Функция устройства

ограничена из-за внешних воздействий. Есть влияние на

измеренное значение, но измеренное значение действительное.

Для предупреждения отказа в ближайшее время (например из-

за налипаний), необходимо запланировать обслуживание.

Данное сообщение о статусе по умолчанию неактивно.

Пользователь может активировать его через PACTware/DTM или

EDD.

Failure

В следующей таблице даны коды ошибок и текстовые

сообщения о статусе "Failure" и указаны возможные

причины и меры по их устранению. Следует учитывать, что

некоторые данные действительны только для устройств в

четырехпроводном исполнении.

Код

Причина

Устранение

DevSpec State в CMD 48

Текстовое сообщение

F013

--

Датчик не обнару-

--

Проверить и испра-

Бит 0 байта 0…5

живает отраженного

вить монтаж и/или

Отсутствует измеренное

сигнала во время

параметрирование

значение

работы

--

Очистить или заме-

--

Загрязнение или

нить рабочую часть

повреждение антен-

или антенну

ной системы

F017

--

Установка вне преде-

--

Изменить установку

Бит 1 байта 0…5

лов спецификации

в соответствии с пре-

Диапазон установки

слишком малый

дельными значениями

(разность между Min. и

Max. ≥ 10 мм)

F025

--

Опорные точки воз-

--

Проверить таблицу

Бит 2 байта 0…5

растают не в непре-

линеаризации

Ошибка в таблице лине-

аризации

рывной последова-

--

Таблицу удалить/

тельности, например,

создать снова

из-за нелогичной пары

значений

F036

--

Неудачное или прер-

--

Повторить обновле-

Бит 3 байта 0…5

ванное обновление ПО

ние ПО

Отсутствует исполни-

мое ПО

--

Проверить исполнение

электроники

--

Заменить электронику

-–

Отправить устройство

на ремонт

64

9 Диагностика, управление запасами и сервис

Код

Причина

Устранение

DevSpec State в CMD 48

Текстовое сообщение

F040

--

Аппаратная неисправ-

--

Заменить электронику

Бит 4 байта 0…5

ность

--

Отправить устройство

Ошибка в электронике

на ремонт

F080

--

Общая ошибка ПО

-- Кратковременно

Бит 5 байта 0…5

отключить рабочее

Общая ошибка ПО

напряжение

F105

--

Устройство находится

--

Подождать до завер-

Бит 6 байта 0…5

в пусковой фазе, и

шения пусковой фазы

Идет поиск измеренного

значения

измеренное значение

--

Длительность, в зави-

пока не может быть

симости от исполнения

обнаружено

и параметрирования,

составляет до 3 мин.

F113

--

Электромагнитные

--

Устранить влияние

Бит 12 байта 0…5

помехи (ЭМС)

электромагнитных

Ошибка связи

--

Ошибка передачи при

помех

внутренней связи с

--

Заменить 4-проводный

4-проводным блоком

блок питания или

питания

электронику

F125

--

Температура электро-

--

Проверить темпера-

Бит 7 байта 0…5

ники не в пределах

туру окружающей

Недопустимая темпера-

спецификации

среды

тура электроники

--

Изолировать электро-

нику

--

Применить устройство

с более высоким тем-

пературным диапа-

зоном

F260

--

Ошибка в выпол-

--

Заменить электронику

Бит 8 байта 0…5

ненной на заводе

-–

Отправить устройство

Ошибка в калибровке

калибровке

на ремонт

-–

Ошибка в EEPROM

F261

--

Ошибка при начальной

--

Повторить начальную

Бит 9 байта 0…5

Ошибка в установке у-

установке

установку

стройства

--

Ошибки в памяти

-–

Выполнить сброс

помех

--

Ошибка при выполне-

нии сброса

F264

--

Установка лежит не

--

Проверить и испра-

Бит 10 байта 0…5

в пределах высоты

вить монтаж и/или

Ошибка монтажа/на-

емкости/диапазона

параметрирование

чальной установки

измерения

--

Применить устройство

--

Максимальный изме-

с большим измери-

рительный диапазон

тельным диапазоном

прибора недостаточ-

ный

65

9 Диагностика, управление запасами и сервис

Код

Причина

Устранение

DevSpec State в CMD 48

Текстовое сообщение

F265

--

Датчик более не

--

Проверить рабочее

Бит 11 байта 0…5

выполняет измерения

напряжение

Нарушение функции из-

мерения

--

Слишком низкое

--

Выполнить сброс

напряжение питания

--

Кратковременно

отключить рабочее

напряжение

Function check

В следующей таблице даны коды ошибок и текстовые

сообщения о статусе "Function check", а также возможные

причины и меры по их устранению.

Код

Причина

Устранение

DevSpec State в CMD 48

Текстовое сообщение

C700

--

Активно моделиро-

--

Завершить моделиро-

"Simulation Active" в

вание

вание

"Standardized Status

Моделирование активно

--

Подождать до автома-

0" ("Моделирование

тического завершения

активно" в "Стандарти-

через 60 минут

зированном статусе 0")

Out of specification

В следующей таблице даны коды ошибок и текстовые

сообщения о статусе "Out of specification", а также возможные

причины и меры по их устранению.

Код

Причина

Устранение

DevSpec State в CMD 48

Текстовое сообщение

S600

--

Температура электро-

--

Проверить темпера-

Бит 5 байта 14…24

ники не в пределах

туру окружающей

Недопустимая темпера-

спецификации

среды

тура электроники

--

Изолировать электро-

нику

--

Применить устройство

с более высоким тем-

пературным диапа-

зоном

S601

--

Опасность переполне-

--

Обеспечить, чтобы

Бит 6 байта 14…24

ния емкости

не происходило даль-

Переполнение

нейшего заполнения

емкости

--

Проверить уровень в

емкости

Maintenance

В следующей таблице даны коды ошибок и текстовые

сообщения о статусе "Maintenance", а также возможные причины

и меры по их устранению.

66

9 Диагностика, управление запасами и сервис

Код

Причина

Устранение

DevSpec State в CMD 48

Текстовое сообщение

M500

--

При сбросе до состо-

--

Повторить сброс

Бит 0 байта 14…24

яния при поставке

-–

Загрузить в датчик

Ошибка при восстанов-

лении состояния при

данные не были

файл XML с данными

восстановлены

датчика

поставке

M501

--

Аппаратная ошибка

--

Заменить электронику

Бит 1 байта 14…24

EEPROM

--

Отправить устройство

Ошибка в неактивной та-

блице линеаризации

на ремонт

M502

--

Аппаратная ошибка

--

Заменить электронику

Бит 2 байта 14…24

Ошибка в памяти диа-

EEPROM

--

Отправить устройство

гностики

на ремонт

M503

--

Отношение сиг-

--

Проверить условия

Бит 3 байта 14…24

нал-шум слишком

монтажа и процесса

Слишком малая надеж-

малое для надежного

--

Очистить антенну

ность измерения

измерения

--

Изменить направле-

ние поляризации

--

Применить устрой-

ство с более высокой

чувствительностью

M504

--

Аппаратная неисправ-

--

Проверить подклю-

Бит 4 байта 14…24

ность

чения

Ошибка в интерфейсе у-

стройства

--

Заменить электронику

-–

Отправить устройство

на ремонт

M505

--

Эхосигнал уровня

--

Очистить антенну

Бит 7 байта 14…24

более не может быть

-–

Применить более

Отсутствует эхосигнал

обнаружен

подходящую антенну/

датчик

--

Устранить возможные

ложные эхосигналы

--

Оптимизировать поло-

жение и ориентацию

датчика

9.4

Устранение неисправностей

Состояние при неис-

Лицо, эксплуатирующее устройство, должно принять

правностях

соответствующие меры для устранения возникших

неисправностей.

Порядок устранения

Первые меры:

неисправностей

• Обработка сообщений об ошибках, например, на модуле

индикации и настройки

• Проверка выходного сигнала

• Обработка ошибок измерения

Разнообразные диагностические функции можно использовать

на ПК с ПО PACTware и соответствующим DTM. Во многих

случаях таким путем можно установить и устранить причины

неисправностей.

67

9 Диагностика, управление запасами и сервис

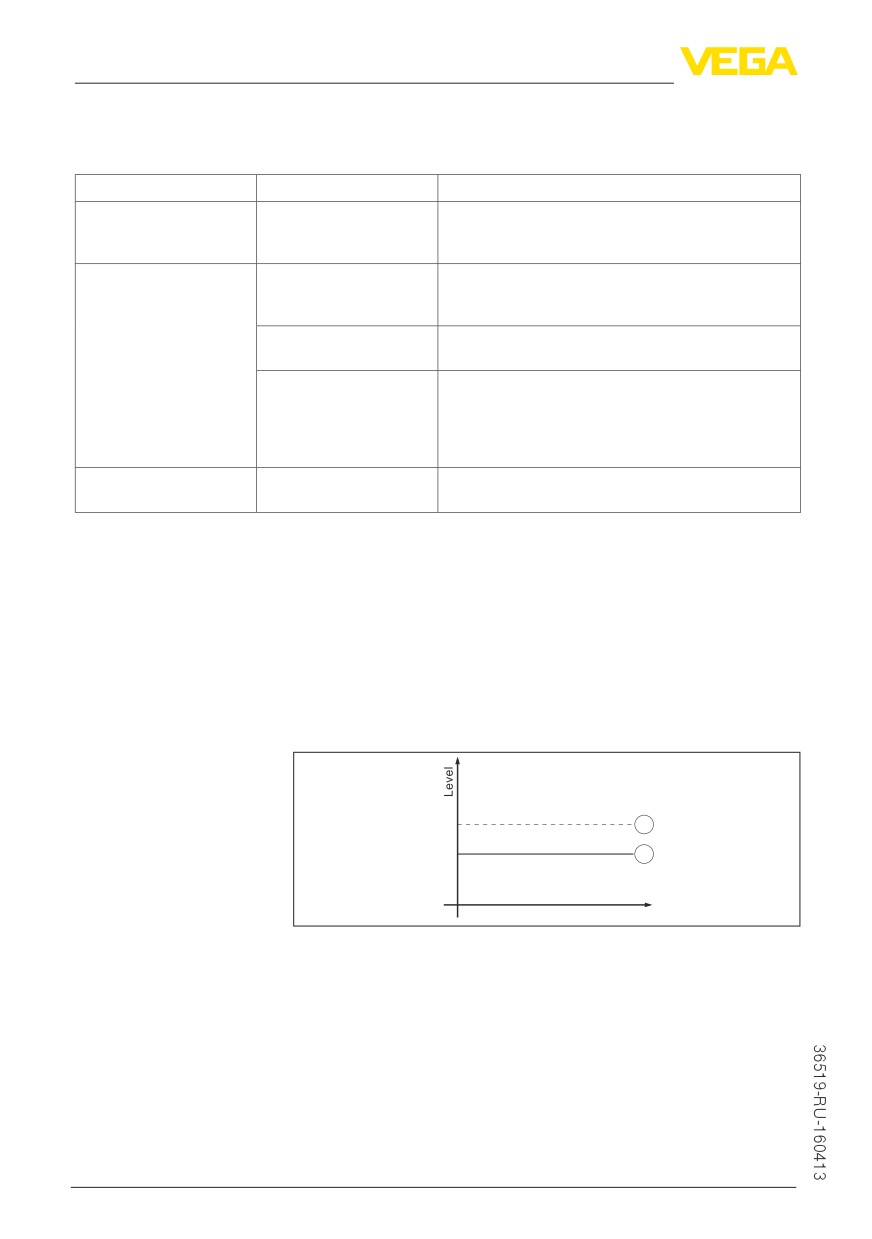

Проверка сигнала

Подключить ручной мультиметр в соответствующем диапазоне

4 … 20 mA

согласно схеме подключения. В следующей таблице приведены

возможные ошибки в токовом сигнале и меры по их устранению:

Ошибка

Причина

Устранение

Сигнал 4 … 20 mA неу-

--

Колебания измеряе-

--

Установить демпфирование, в зависимости от

стойчивый

мой величины

устройства, через модуль индикации и настройки

или PACTware/DTM

Сигнал 4 … 20 mA отсут-

--

Нарушение электриче-

--

Проверить подключение согласно п. "Порядок

ствует

ского подключения

подключения" и, при необходимости, исправить в

соответствии с п. "Схема подключения"

--

Отсутствует питание

-- Проверить целостность кабелей и, при необходи-

мости, отремонтировать

--

Слишком низкое

--

Проверить и, при необходимости, отрегулировать

рабочее напряжение

или слишком высокое

сопротивление

нагрузки

Токовый сигнал выше

--

Блок электроники в

--

Заменить устройство или отправить его на

22 mA или ниже 3,6 mA

датчике неисправен

ремонт

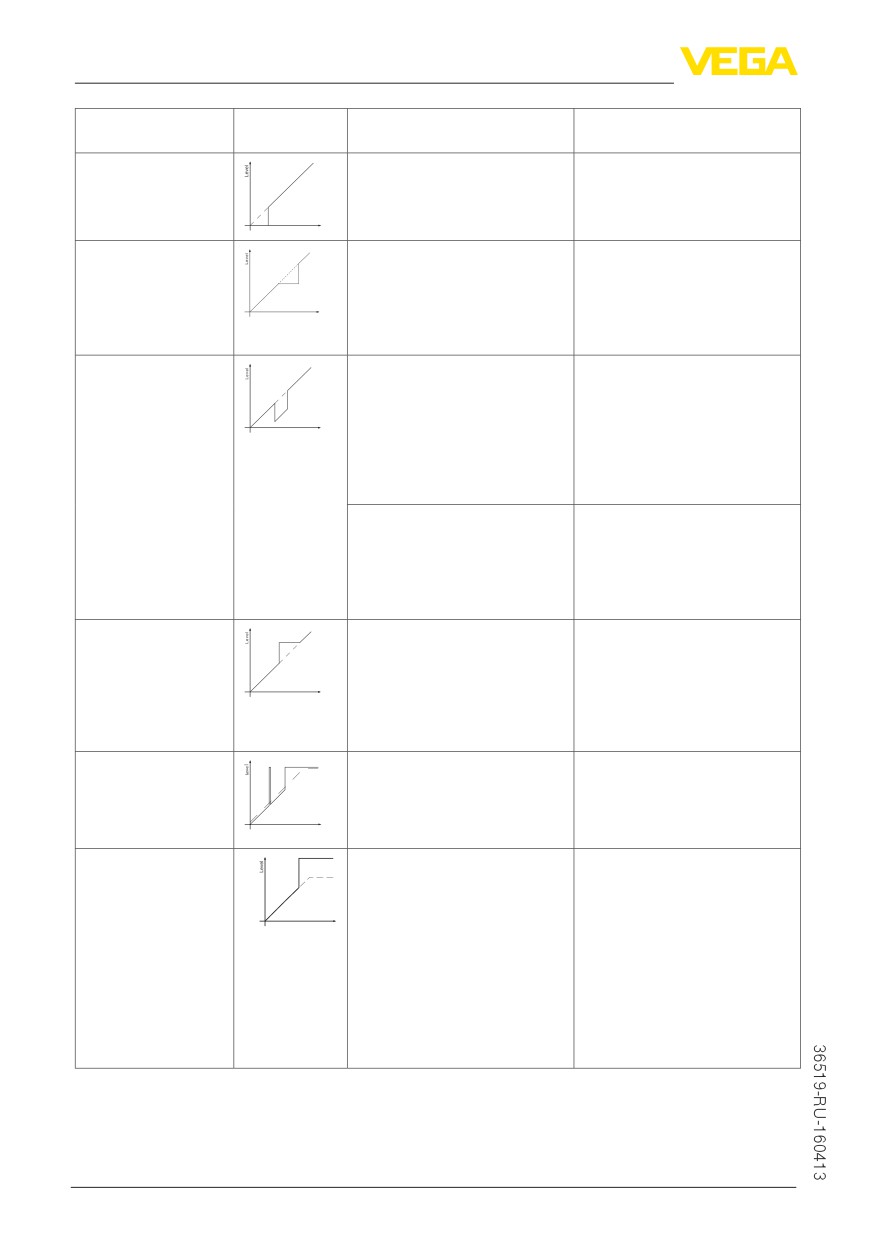

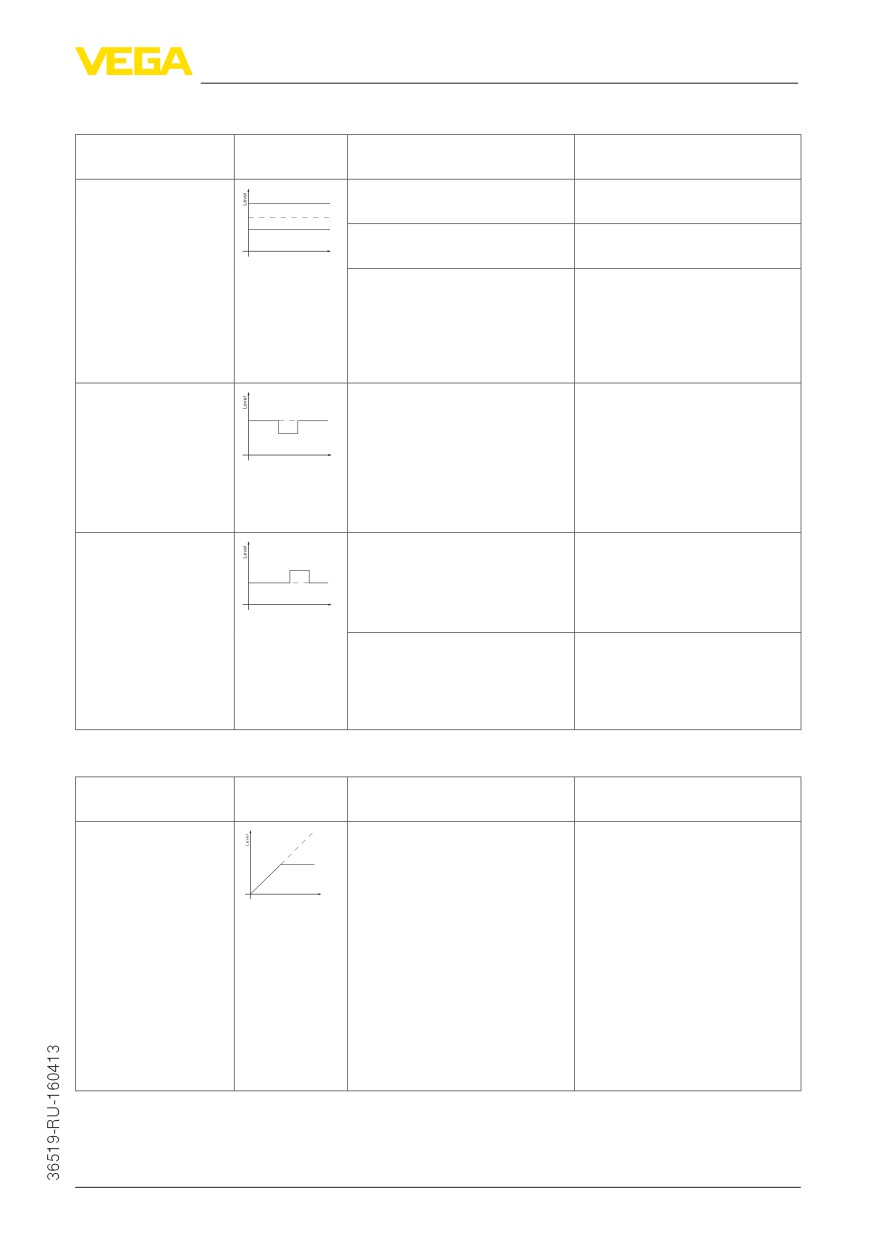

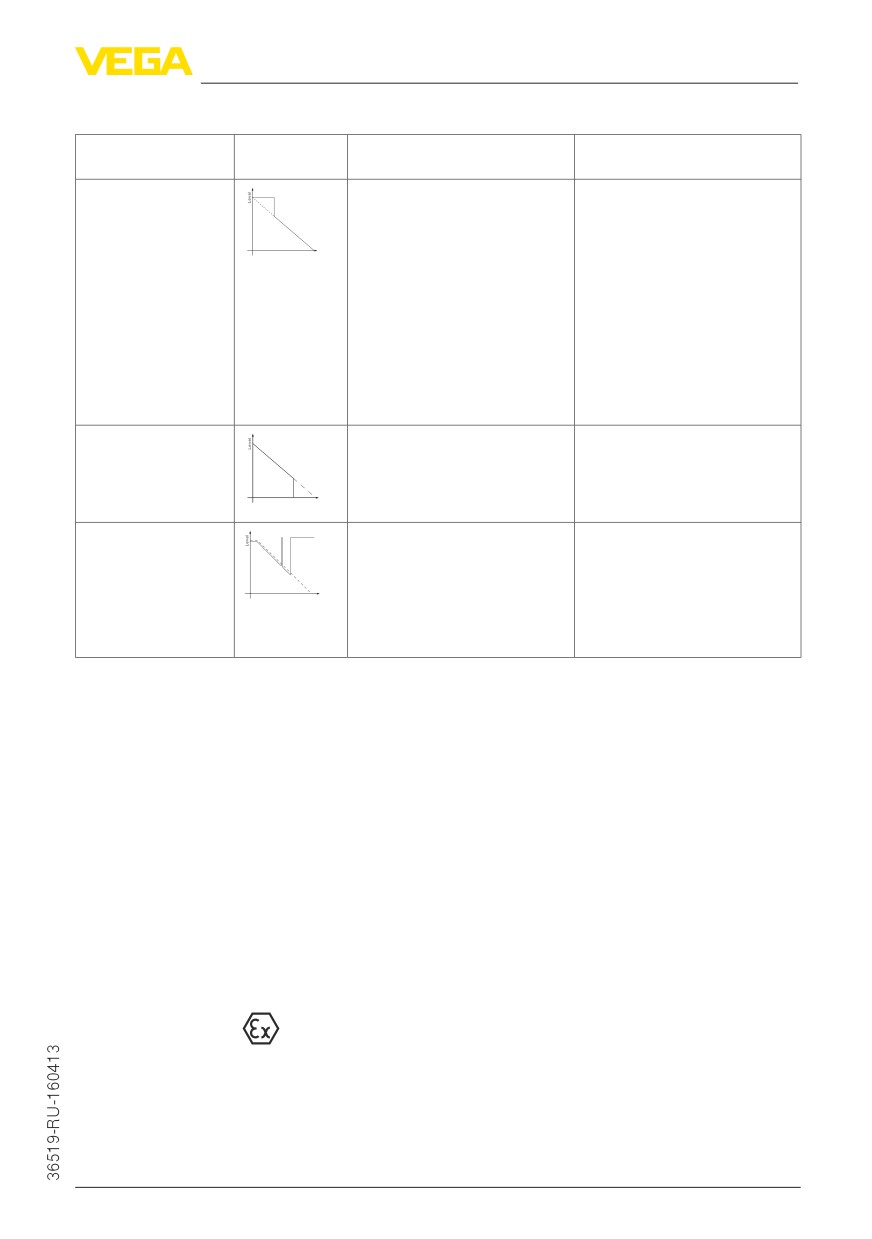

Обработка ошибок из- В следующей таблице приведены типичные примеры ошибок

мерения на жидкостях измерения, обусловленных применением на жидкостях.

При этом ошибки различаются в зависимости от условий их

появления:

• Постоянный уровень

• Заполнение

• Опорожнение

На рисунках в столбце "Рисунок ошибки" пунктиром показан

действительный уровень и сплошной линией - уровень,

выдаваемый датчиком.

1

2

0

time

1

Действительный уровень

2

Показанный датчиком уровень

Указания:

• В общем случае, где датчик показывает постоянное значение,

причина может быть также в установке состояния отказа

токового выхода на "Значение не изменять"

• При слишком малом показании уровня, причиной может

также быть слишком высокое сопротивление линии

68

9 Диагностика, управление запасами и сервис

Ошибки измерения при постоянном уровне

Описание ошибки

Схема ошиб-

Причина

Устранение

ки

1. Измеренное зна-

--

Установка Min./Max. непра-

--

Откорректировать установку

чение показывает

вильная

Min./Max.

слишком низкий или

-–

Кривая линеаризации

--

Исправить кривую линеари-

слишком высокий у-

0

time

неверная

зации

ровень

-–

Монтаж в выносной или

--

Проверить параметр "При-

опускной трубе, из-за

менение" - "Форма емкости"

ошибки времени распро-

и настроить соответственно

странения сигнала (меньшая

(байпас, опускная труба,

ошибка близко к 100 %/боль-

диаметр)

шая ошибка близко к 0 %)

2. Скачок измерен-

--

Многократные отражения (от

--

Проверить параметр

ного значения в

крыши емкости, поверхности

"Применение", особенно в

направлении 0 %

продукта) с амплитудой, пре-

отношении крыши емкости,

вышающей эхосигнал уровня

типа среды, чашеобразной

0

time

формы, высокого значения

диэлектрической постоян-

ной, и настроить соответ-

ственно

3. Скачок измерен-

--

Обусловленное процессом

--

Создать память помех

ного значения в

падение амплитуды эхосиг-

направлении 100 %

нала уровня

0

time

--

Не выполнено создание

памяти помех

--

Амплитуда или место лож-

--

Определить причину изме-

ного эхосигнала изменились

нения ложных сигналов,

(например из-за конденсата,

создать память помех, напри-

налипания продукта); память

мер с конденсатом

помех более не соответствует

Ошибки измерения при заполнении

Описание ошибки

Схема ошиб-

Причина

Устранение

ки

4. Измеренное значе-

--

Ложные эхосигналы в ближ-

--

Устранить сигналы помех в

ние при заполнении

ней зоне слишком высокие,

ближней зоне

стоит на месте

или эхосигнал уровня слиш-

--

Проверить ситуацию

ком низкий

измерения: антенна должна

0

time

--

Сильное пенообразование

выступать из патрубка, кон-

или вихреобразование

струкции в емкости

-–

Установка Max. неправильная

--

Устранить загрязнения на

антенне

--

При помехах от конструкций

в ближней зоне, изменить

направление поляризации

--

Создать новую память помех

-–

Откорректировать установку

Max.

69

9 Диагностика, управление запасами и сервис

Описание ошибки

Схема ошиб-

Причина

Устранение

ки

5. Измеренное значе-

--

Эхосигнал от дна емкости

--

Проверить параметры, такие

ние при заполнении

сильнее эхосигнала уровня,

как среда, высота емкости и

стоит на месте в зоне

например на нефтепродуктах

форма дна емкости, откор-

дна емкости

с ε_r < 2,5, растворителях

ректировать соответственно

0

time

6. Измеренное значе-

--

Турбулентность поверхности

--

Проверить параметры и

ние при заполнении

продукта, быстрое запол-

выполнить соответствующие

некоторое время сто-

нение

изменения, например: в доза-

ит на месте, а потом

0

time

торе, реакторной емкости

происходит скачок до

правильного уровня

7. Скачок измерен-

--

Амплитуда многократного

--

Проверить параметр

ного значения при

отраженного сигнала (крыша

"Применение", особенно в

заполнении в направ-

емкости - поверхность про-

отношении крыши емкости,

лении 0 %

дукта) выше, чем эхосигнал

типа среды, чашеобразной

0

time

уровня

формы, высокого значения

диэлектрической постоян-

ной, и настроить соответ-

ственно

--

Эхосигнал уровня на какой-

--

При помехах от конструкций

либо позиции ложного

в ближней зоне, изменить

эхосигнала может не отли-

направление поляризации

чаться от ложного эхосигнала

--

Выбрать более благоприят-

(скачок на многократный

ную позицию монтажа

эхосигнал)

8. Скачок измерен-

--

Из-за сильной турбулентно-

--

Создать память помех

ного значения при

сти и пенообразования при

заполнении в направ-

заполнении падает ампли-

лении 100 %

туда эхосигнала уровня,

0

time

происходит скачок измерен-

ного значения на ложный

эхосигнал

9. Спорадический

--

Варьирующийся конденсат

--

Создать память помех или

скачок измеренного

или загрязнение на антенне

путем редактирования

значения при запол-

повысить в ближней зоне

нении на 100 %

память помех с конденсатом/

0

time

загрязнением

10. Скачок измерен-

--

Эхосигнал уровня более не

ного значения на

обнаруживается в ближней

--

Проверить место измерения:

≥ 100 % или расстоя-

зоне из-за пенообразования

антенна должна выступать из

ние 0 м

или сигналов помех в ближ-

0

time

патрубка

ней зоне. Датчик переходит

--

Устранить загрязнения на

в состояние надежности

антенне

против от переполнения.

Выдается максимальный

--

Применить датчик с более

подходящей антенной

уровень (расстояние 0 m), а

также сообщение о статусе

"Надежность против пере-

полнения".

70

9 Диагностика, управление запасами и сервис

Ошибки измерения при опорожнении

Описание ошибки

Схема ошиб-

Причина

Устранение

ки

11. Измеренное

--

Ложный эхосигнал сильнее

--

Устранить ложный эхосигнал

значение при опо-

эхосигнала уровня

в ближней зоне. При этом

рожнении стоит на

--

Эхосигнал уровня слишком

проверить: антенна должна

месте в ближней зоне

выступать из патрубка

0

time

слабый

--

Устранить загрязнения на

антенне

--

При помехах от конструкций

в ближней зоне, изменить

направление поляризации

--

После устранения ложных

эхосигналов память помех

должна быть удалена.

Создать новую память помех

12. Скачок измерен-

--

Эхосигнал от дна емкости

--

Проверить параметры, такие

ного значения при

сильнее эхосигнала уровня,

как тип среды, высота емко-

опорожнении в на-

например на нефтепродуктах

сти и форма дна емкости,

правлении 0 %

с ε_r < 2,5, растворителях

откорректировать соответ-

0

time

ственно

13. Спорадический

--

Варьирующийся конденсат

--

Создать память помех или

скачок измерен-

или загрязнение на антенне

путем редактирования повы-

ного значения при

сить память помех в ближней

опорожнении в на-

зоне

0

time

правлении 100 %

--

На сыпучих продуктах при-

менить радарный датчик с

подключением продувки

Действия после устра-

В зависимости от причины неисправности и принятых мер,

нения неисправностей

настройки, описанные в гл. "Пуск в эксплуатацию", нужно

выполнить снова либо проверить их достоверность и полноту.

24-часовая сервисная

Если указанные меры не дают результата, в экстренных

горячая линия

случаях звоните на сервисную горячую линию VEGA по тел.

+49 1805 858550.

Горячая линия работает круглосуточно семь дней в неделю.

Консультации по горячей линии даются на английском языке.

Консультации бесплатные (без учета платы за телефонный

звонок).

9.5

Замена блока электроники

Дефектный блок электроники может быть заменен самим

пользователем.

Для Ex-применений могут применяться только устройства

и блоки электроники с соответствующей маркировкой

взрывозащиты.

Запасной блок электроники можно заказать через

нашего регионального представителя. Блоки электроники

соответствуют датчику и различаются по выходу сигнала и

питанию.

71

содержание      ..     1      2      3      4      ..
