Танк Т-34. Руководство (1944 год) - часть 12
Действие механизмов затвора с полуавтоматикой
Открывание и закрывание затвора
Для того чтобы открыть затвор, нужно нажать на стержень рукоятки затвора и отвести её в крайнее заднее
положение, затем повернуть рукоятку вперёд до отказа так, чтобы рычаг рукоятки дошёл своим верхним
плечом до упора направляющей дуги.
Чтобы закрыть затвор (не заряжая пушки), нужно нажать на рычаг оси выбрасывателей сверху вниз, при
этом (верхние выступы выбрасывателей соскакивают с выступов кулачков клина, который под действием
закрывающей пружины полуавтоматики поднимается вверх и закрывает канал ствола.
Действие механизмов затвора при открывании и закрывании затвора происходит следующим образом.
При вращении рукоятки вперёд вращается ось кривошипа и сам кривошип. Кривошип, вращаясь, давит
своим зубом на рычаг оси взвода, вследствие чего ось взвода вращается вместе с взводом ударника, который
оттягивает ударник назад, пока стопор взвода под действием пружины не заскочит в вырез на взводе ударника.
Ударник остаётся взведённым, так как боевая пружина при этом сжата12.
Одновременно кривошип своим роликом надавливает на грань фигурного паза в стенке клина и заставляет
клин опускаться вниз. Когда клин опустится вниз и ударит кулачками по нижним выступам выбрасывателей,
выбрасыватели повернутся, верхними выступами заскочат за выступы кулачков на клине и задержат клин в
нижнем положении.
При вращении оси кривошипа вместе с ней вращается и кулачок полуавтоматики. Шарнирно соединенный
со штоком нажимного стакана полуавтоматики кулачок полуавтоматики давит на нажимной стакан, вследствие
чего закрывающая пружина сжимается.
При заряжании орудия гильза своей закраиной ударяет по выбрасывателям и срывает их с кулачков клина.
Сжатая закрывающая пружина полуавтоматики давит через шток нажимного стакана на кулачок
полуавтоматики, заставляя его вращаться. Одновременно с кулачком вращается ось кривошипа и кривошип.
Когда на грань фигурного паза клина давит кривошип, то клин поднимается вверх, и затвор закрывается.
Производство выстрела
Чтобы произвести выстрел, нужно нажать на рычаг, расположенный на ручке маховика подъёмного
механизма (при работе электроспуском), или оттянуть (за грушу) рычаг, находящийся на левом ограждении
(при работе ручным спуском).
При этом стопор взвода переместится вправо и даст возможность взводу ударника повернуться, вследствие
чего ударник под действием боевой пружины продвинется вперёд и ударит бойком по капсюльной втулке
гильзы. Произойдёт выстрел, и ствол откатится назад.
При откатке ствола кулачок полуавтоматики отжимает копир вправо.
При накате кулачок полуавтоматики, набегая на копир, поворачивается вместе с осью кривошипа, в силу
чего осуществляется вращение кривошипа, опускание клина затвора вниз и вращение выбрасывателей таким
же образом, как и при открывании затвора вручную. При этом выбрасыватели своими захватами выбрасывают
гильзу из патронника ствола. Закрывающая пружина полуавтоматики сжимается, и орудие готово для
следующего заряжания.
Разборка и сборка затвора
Затвор можно разбирать для чистки, замены неисправных деталей, а также для изучения затвора. При
повседневной чистке, а также при изучении затвора не разрешается разбирать рукоятку затвора, стопор оси
кривошипа и закрывающий механизм полуавтоматики.
Эти детали затвора можно разбирать лишь для исправления или замены неисправных деталей.
Разборка
1. Вынуть клин затвора из гнезда казённика, для чего:
а) открыть затвор настолько, чтобы, утопив стопор упора клина, сдвинуть упор вправо и закрыть затвор;

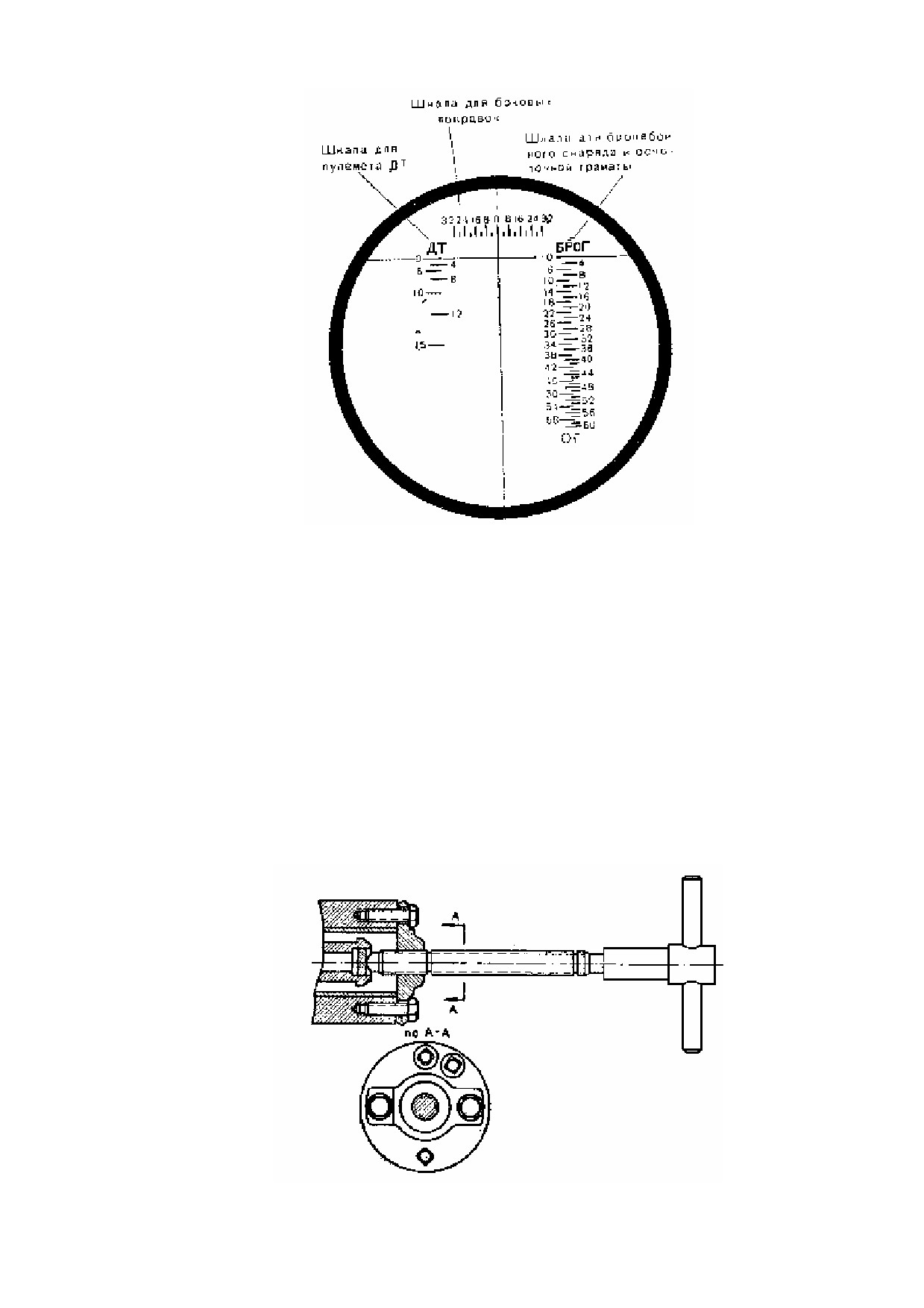

б) вставить в отверстие а в клине (рис. 176) ручку для вынимания клина и вытащить клин за ручку вверх.
2. Вынуть из клина ударный механизм и разобрать его, для чего:
а) спустить ударник, специальным ключом нажать на крышку ударника и повернуть её на 90° для того,
чтобы боевая пружина вытолкнула крышку;
б) вынуть боевую пружину и ударник;
в) вынуть из клина ось взвода; утопить взвод ударника, вынуть стопор взвода, пружину стопора и взвод
ударника.
Примечание: Ударный механизм можно разбирать, не вынимая предварительно клина из гнезда казенника
3. Вынуть кривошип с осью, для чего:
а) повернуть рукоятку затвора назад, а затем вперёд до отказа,
(при этом закрывающая пружина
12 Во избежание осадки боевой пружины необходимо следить за тем, чтобы при хранении орудия и на походе ударник был спущен
(боевая пружина ослаблена)
209
полуавтоматики сожмётся);
вставить шпильку в отверстие упорного стакана, чтобы удержать закрывающую пружину в сжатом
состоянии;
б) оттянуть и повернуть на 90° стопор оси кривошипа, расположенный на заднем срезе казённика;
в) придерживая кривошип рукой, вынуть ось кривошипа вместе с рукояткой затвора.
4. Отделить
закрывающий механизм полуавтоматики, для чего:
а) вывинтить стопор, закрепляющий шип упорного стакана в казённике;
б) отделить от казённика закрывающий механизм. 5. Вынуть упор клина, для чего:
а) вывинтить винт упора клина;
б) вынуть стопор упора с пружиной и сам упор. 6. Вынуть выбрасывающий механизм, для чего:
а) приподнять поджим выбрасывателей и выдвинуть ось выбрасывателей на себя;
б) придерживая выбрасыватели, вынуть ось выбрасывателей, после чего через гнездо для клина вынуть
выбрасыватели.
Сборка
Сборка затвора производится в порядке, обратном разборке. Перед сборкой все детали затвора следует
протереть чистой ветошью и смазать лёгким слоем пушечной смазки, зимой — зимней орудийной смазкой КВ
или смазкой № 21. При сборке затвора иметь в виду следующее:
1) Вложив в клин взвод ударника, ось взвода и стопор взвода с пружиной, надо повернуть ось взвода
настолько, чтобы рычаг этой оси занял крайнее нижнее положение, т.е. то положение, какое он занимает
при взведённом ударнике.
2) Чтобы при вкладывании клина в гнездо в казённике не мешали выбрасыватели, нужно нажать на рычаг
оси выбрасывателей сверху вниз.
3) Для установки на место ударника с боевой пружиной и крышкой ударника нужно нажать на рычаг
спускового механизма и продвинуть ударник вперёд до отказа, после чего вложить боевую пружину и
крышку ударника.
После сборки проверить работу механизмов затвора и, таким образом, правильность сборки. Для проверки
необходимо открыть и закрыть затвор несколько раз; каждый раз после закрывания спускать ударник.
ЛЮЛЬКА И ПРОТИВООТКАТНЫЕ УСТРОЙСТВА
Люлька
Люлька — цилиндрической формы. Внутри неё имеется три кольцевых облицовки. На квадратном фланце
посредине люльки крепится бронировка. В цапфенные гнёзда люльки запрессованы бронзовые втулки, а также
цапфы, которые болтами крепятся к щекам бронировки танка.
На правой стороне люльки крепится кронштейн установки пулемёта ДТ, а с левой стороны — кронштейн
прицела.
В задней части вверху крепится шпонка с бронзовыми облицовками, дающая стволу направление при
откате и удерживающая его от проворота при выстреле.
С торцовой части по обеим сторонам крепятся резиновые буферы, смягчающие удар при накате.
На левой стороне люльки крепится сектор подъёмного механизма.
Рядом с сектором имеются два отверстия под гнёзда стопора, дающие возможность стопорить ствол по-
походному при двух положениях: при угле возвышения ствола 0° и угле возвышения 16°.
На левой же стороне люльки крепится левый щит ограждения, на котором монтируются прибор
электроспуска с рычагом и грушей ручного спуски, указатель отката и боковой уровень.
На правой стороне люльки крепится правый щит ограждения. На щите помещены копир и кронштейн
блокирующего прибора.
В задней части внизу люльки имеется прилив — борода с двумя отверстиями, в которых закрепляются
штоки противооткатных устройств.
Противооткатные устройства
Противооткатные устройства состоят из тормоза отката, поглощающего энергию откатных частей при
выстреле, и накатника, возвращающего откатные части после выстрела в исходное положение.
Тормоз отката
Тормоз отката помещается в левом отверстии обоймы. Он наполняется глицериновой жидкостью «Стеол» и
«Стеол М». Жидкости вливается 3,4 л, из них 0,2 л в компенсатор. Тормоз отката состоит из следующих
основных частей (рис. 178): цилиндра 1 тормоза, штока 2 тормоза, веретена 3 с компенсатором 4 и корпуса 5
сальника с сальником 6.
От осевого перемещения в обойме цилиндр 1 тормоза удерживается гайкой, а от вращения — лыской на
бурте задней части цилиндра. Шток 2 крепится в люльке гайкой 7 со шплинтом.
Задний конец штока имеет утолщение, образующее поршень
штока. Глицериновая жидкость наполняет тормоз отката через шесть
210
наклонных отверстий а в поршне и через канавки в канале штока. В направлении к переднему концу штока
глубина канавок уменьшается.
В поршень ввинчено регулирующее кольцо 8. На поршень снаружи напрессована бронзовая рубашка 9,
которая от осевого смещения удерживается фланцем регулирующего кольца. Веретено 3 приварено к крышке
компенсатора. На передний конец веретена навинчен модератор
10 и надет клапан
11 модератора,
удерживаемый гайкой 12.

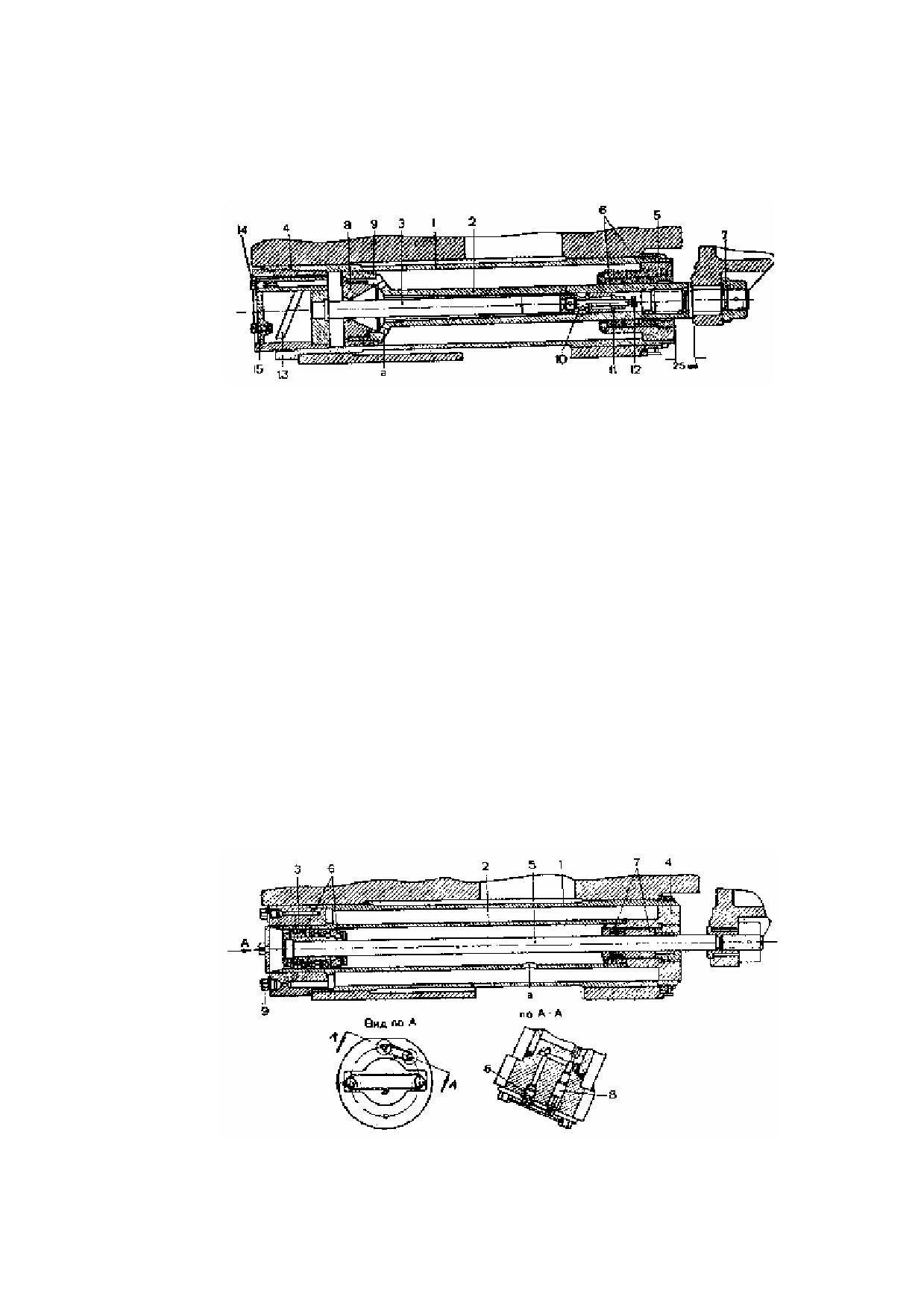

Рис. 178. Тормоз отката (разрез):
1 — цилиндр; 2 — шток; 3 — веретено; 4 — компенсатор; 5 — корпус сальника; 6 — сальник; 7 — гайка штока; 8 —
регулирующее кольцо; 9 — рубашка; 10 — модератор; 11 — клапан модератора; 12 — гайка; 13 — трубка; 14 — пробка
наполнения тормоза отката; 15 — пробка для проверки наполнения компенсатора; а — отверстия
Компенсатор 4 представляет собой герметически закрытый сосуд цилиндрической формы. В верхней части
компенсатора вварена прямая трубка, через которую цилиндр тормоза наполняется жидкостью. Внутри
компенсатора приварена изогнутая трубка 13, через которую заполняется компенсатор. С задней стороны
компенсатора ввинчены две пробки: верхняя пробка 14 закрывает канал трубки для наполнения тормоза,
нижняя пробка 15 закрывает отверстие в дне компенсатора. Для контроля за наполнением компенсатора пробку
вынимают.
Корпус 5 сальника приварен к передней части цилиндра тормоза. В нём собран сальник 6, состоящий из
двух бронзовых колец, двух стальных колец, двух набивок, паранитового кольца (специального материала) и
нажимной гайки.
Накатник
Накатник помещается в правом отверстии обоймы. Он наполняется глицериновой жидкостью «Стеол» или
«Стеол М» в количестве 3 л и воздухом, имеющим предварительное сжатие
34...37 ат. Накатник состоит из следующих основных деталей (рис. 179): наружного цилиндра 1, рабочего
цилиндра 2, задней крышки 5 и корпуса 4 сальника (сваренных вместе), штока 5 с поршнем 6 и сальника 7.
Наружный цилиндр 1 помещается в правом отверстии обоймы. От осевого перемещения он удерживается
гайкой, а от вращения — лыской на бурте наружного цилиндра.
В нижней части рабочего цилиндра 2 расположено отверстие а. Через это отверстие жидкость, налитая в
наружный цилиндр, переходит в рабочий, и наоборот. Шток 5 имеет вид стержня, к заднему концу которого
приварена головка. На головке штока собран поршень
6, состоящий из направляющего кольца, двух
подворотниковых колец, одного надворотникового кольца, двух воротников и двух гаек с шайбой.
Рис. 179. Накатник (разрез):
1 — наружный цилиндр; 2 — рабочий цилиндр; 3 — задняя крышка; 4 — корпус сальника; 5 — шток; 6 — поршень; 7
— сальник штока; 8 — вентиль; 9 — пробка для выпуска жидкости; б — гнездо для тройника; а — отверстие.
211
В корпусе 4 сальника собран сальник 7 штока, состоящий из двух воротников, двух подворотниковых колец,
двух надворотниковых колец, набивки, стального кольца и нажимной гайки.
В задней крышке помещается вентиль 8 для наполнения накатника жидкостью и воздухом, а также пробка 9
для выпуска жидкости: кроме того, в задней части крышки имеется гнездо б, закрываемое пробкой, где
помещается тройник с манометром.
Действие противооткатных устройств
Откат. После выстрела ствол под действием пороховых газов откатывается назад вместе с цилиндрами
тормоза и накатника.
Жидкость, находящаяся в цилиндре тормоза, между поршнем штока и сальником, перемещается через
наклонные отверстия а (рис. 178) в поршне штока тормоза по двум направлениям: через кольцевой зазор
между регулирующим кольцом и веретеном — в заднюю часть цилиндра тормоза и через зазор между
веретеном и штоком — в освободившуюся от веретена полость штока; эта часть жидкости через отверстия в
модератора попадает в полость модератора, под давлением жидкости клапан модератора отодвигается, и
жидкость заполняет полость штока тормоза.
По мере отката кольцевой зазор между регулирующим кольцом и веретеном уменьшается и к концу отката
сходит на нет.
Энергия откатных частей расходуется главным образом на преодоление сопротивления жидкости,
пробрызгиваемой через постепенно уменьшающийся зазор.
Часть энергии отката (меньшая) поглощается накатником, а также силами трения, возникающими между
люлькой и стволом и в сальниковых уплотнениях.
Жидкость, находящаяся во внутреннем цилиндре накатника, перегоняется через отверстие а (рис. 179) в
наружный цилиндр и ещё больше сжимает находящийся в наружном цилиндре воздух.
Накат. Сжатый воздух в наружном цилиндре накатника, стремясь расшириться, давит на жидкость,
которая в свою очередь давит на поршень штока и на дно корпуса сальника; так как шток не может
перемещаться, то цилиндры накатника передвигаются вперёд и тянут за собой ствол. При этом жидкость,
находящаяся в цилиндре тормоза отката, сзади поршня, проходит в переднюю полость цилиндра тормоза через
кольцевой зазор между веретеном и регулирующим кольцом обратным путём.
Часть жидкости, попавшая в полость штока, давит на клапан модератора; под давлением жидкости клапан
модератора закрывает полость модератора. Эта часть жидкости, пробрызгиваясь через канавки переменной
глубины на внутренней поверхности штока, тормозит накат.
Действие компенсатора. Жидкость, наполняющая тормоз, при стрельбе нагревается и увеличивается в
объёме. Через отверстие в крышке компенсатора и через изогнутую трубку жидкость протекает в полость
компенсатора и сжимает находящийся там воздух. При перерывах в стрельбе жидкость в тормозе охлаждается
и уменьшается в объёме; под давлением сжатого воздуха в компенсаторе жидкость из компенсатора попадает
обратно в цилиндр тормоза, наполняет его, и тормоз работает нормально.
Разборка и сборка противооткатных устройств
Общие указания
Противооткатные устройства разбираются при ремонте или при технических осмотрах материальной части.
Противооткатные устройства следует разбирать, как правило, в помещении или палатке. При работе
соблюдать чистоту, чтобы предохранить детали противооткатных устройств от грязи, песка или других
посторонних твёрдых тел, которые могут повредить противооткатные устройства.
При заполнении противооткатных устройств следить за чистотой жидкости. Доливать жидкость обязательно
через марлю или сетку.
Разборка тормоза отката
Перед разборкой тормоз отката необходимо снять с пушки. Для этого вынуть шплинт и свинтить гайку,
крепящую шток к бороде люльки, снять стопор, свинтить гайку, крепящую тормоз в обойме, и вынуть из
обоймы собранный тормоз. На заранее подготовленном чистом месте разобрать тормоз в следующем порядке:
1) Ключом из ЗИП вывинтить компенсатор с веретеном, предварительно подставив чистое ведро под
задний срез цилиндра для сливаемой жидкости.
2) Отжать нажимную гайку сальника и вытолкнуть шток вместе с компенсатором.
3) Вывинтить стопор регулирующего кольца и ключом из ЗИП вывинтить регулирующее кольцо, оставив
его на веретене.
4) Вынуть веретено из штока.
5) Сальник разбирать только в самых необходимых случаях. Для разборки сальника вывинтить нажимную
гайку и вытащить поочередно кольца, набивку и паранитовое кольцо.
212
Сборка тормоза отката
Сборка тормоза отката производится в порядке, обратном разборке. Перед сборкой все детали необходимо
тщательно протереть чистой тряпкой.
Перед сборкой сальника на конец штока надеть наконечник. Детали устанавливать в корпус сальника в
следующем порядке:
бронзовое кольцо, набивка, стальное кольцо, паранитовое кольцо, второе стальное кольцо, набивка,
бронзовое кольцо, нажимная гайка.
Чтобы заполнить тормоз отката жидкостью, надо поставить его, вертикально и мерной кружкой залить 3,2 л
жидкости. Заполнив компенсатор 0,2 л жидкости, ввинтить его до отказа, а затем пробки. При этом пробка 14
компенсатора должна быть в верхнем положении (допускается отклонение от вертикальной линии ±5°).
Обнаружив при стрельбе течь жидкости через уплотнительное кольцо компенсатора (между корпусом
компенсатора и стенкой цилиндра тормоза), снять тормоз и подтянуть компенсатор.
Разборка накатника
Перед разборкой накатник снять с пушки. Для этого придать пушке максимальный угол склонения,
вывинтить пробки из гнёзд под тройник и вентиль, открыть вентиль, повернув его против часовой стрелки, и
выпустить из накатника воздух, вынуть шплинт гайки штока, свинтить гайку, крепящую шток накатника в
бороде люльки, снять стопор и свинтить гайку, крепящую цилиндр накатника в отверстии обоймы. Вынуть
накатник и на заранее подготовленном чистом месте разобрать его в следующем порядке:
1) В задней части накатника вывинтить два болта и снять крышку.
2) Свинтить гайку со штока.
3) Свинтить нажимную гайку сальника.
4) Подставить чистое ведро под цилиндр накатника в задней части его для жидкости и вытолкнуть шток
накатника.
5) Вывинтить пробку 9 (рис. 179) и полностью слить жидкость из накатника.
6) Сальник и поршень штока разбирать только в самых необходимых случаях.
Для разборки сальника вывинтить нажимную гайку сальника и вынуть кольца, воротники и набивку.
Для разборки поршня штока накатника выправить стопорную шайбу, вывинтить контргайку и гайку, снять
воротники и кольца.
Сборка накатника
Сборка накатника производится в порядке, обратном его разборке:
1) На передний конец штока надеть наконечник из ЗИП и вставить шток в сальник, собранный в корпусе.
2) Для наполнения собранного накатника жидкостью и воздухом нужно поставить собранный накатник
вертикально, пробками вверх, открыть, вентиль и пробку и через отверстие под тройник залить в
накатник 3 л жидкости, затем ввинтить пробку; в гнездо для тройника ввинтить тройник с манометром,
присоединить к тройнику шланг насоса двойного действия, поставив кран на «воздух», и накачать в
накатник воздух, доведя его давление в накатнике до 34...37 ат (по манометру).
При сборке поршня штока накатника детали его ставить в следующем порядке: направляющее кольцо,
воротник, подворотниковое кольцо, надворотниковое кольцо, воротник, подворотниковое кольцо, гайка,
стопорная шайба и контргайка.
При оборке сальника детали его устанавливать в следующем порядке: подворотниковое кольцо, воротник,
надворотниковое кольцо, подворотниковое кольцо, воротник, надворотниковое кольцо, набивка, кольцо и
нажимная гайка.
СПУСКОВОЙ И ПОДЪЁМНЫЙ МЕХАНИЗМЫ, ОГРАЖДЕНИЕ И БРОНИРОВКА
Спусковой механизм
Для стрельбы из пушки имеются электроспуск и ручной спуск; для стрельбы из пулемёта ДТ, спаренного с
пушкой, имеется ножной спуск.
В цепь электроспуска включены (рис. 180) два электромагнита, блокирующий прибор, спусковая кнопка
наводчика и предохранитель на 20 А.
Электромагниты укреплены на левом щите ограждения, блокирующий прибор
— на правом щите
ограждения, спусковая кнопка наводчика — на крышке подъёмного механизма и предохранитель — на щитке
башни танка.
Для действия электроспуска цепь должна быть замкнута блокирующим прибором и спусковой кнопкой.
Нажимая на кнопку блокирующего прибора, заряжающий замыкает цепь электроспуска в одном месте. Чтобы
замкнуть цепь спусковой кнопкой, наводчик нажимает на рычаг, расположенный на рукоятке маховика
подъёмного механизма. Если цепь электроспуска замкнута, то электромагниты тянут вниз плечо рычага,
расположенного на левом щите ограждения; при этом другое плечо рычага нажимает, на нажим в гнезде
казённика. Под действием нажима стопор взвода освобождает взвод, и происходит выстрел. При откате копир,
213
установленный на казённике, снова выталкивает утопленную кнопку блокирующего прибора (при этом в
прорези рычага появляется зелёный сигнал). Если электроспуск не работает, то выстрел можно произвести
вручную, для чего нужно оттянуть рукой за грушу рычаг, расположенный на левом щите ограждения.

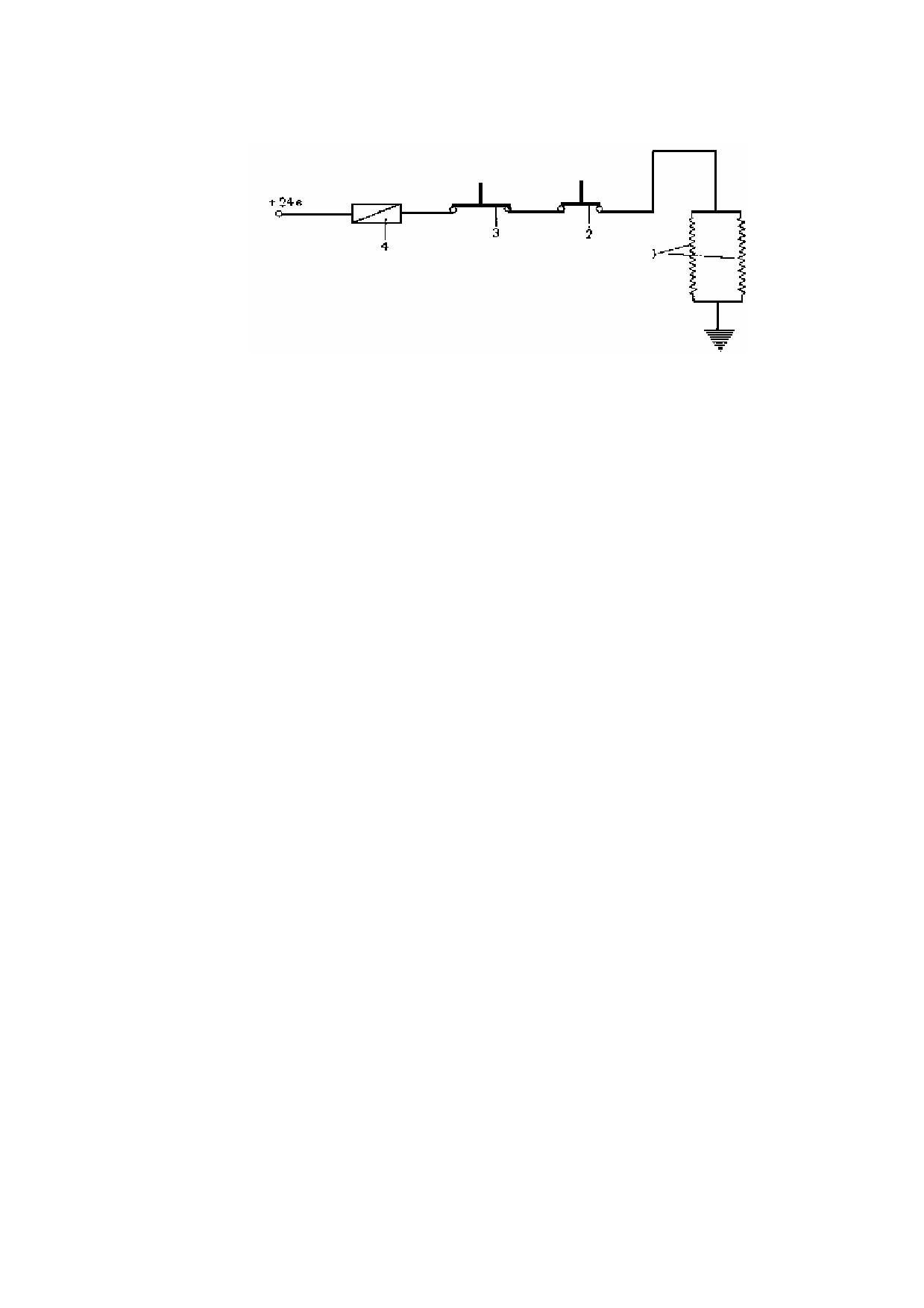

Рис. 180. Принципиальная схема электроспуска:
1 — электромагниты; 2 — блокирующий прибор; 3 — кнопка; 4 — предохранитель
Подъёмный механизм
Подъёмный механизм расположен на левой стороне люльки и на левой щеке бронировки башни танка.
В картере, укреплённом на щеке башни, собраны: червяк с маховиком подъёмного механизма, червячное и
цилиндрическое колёса. Цилиндрическое колесо своими зубцами входит в зацепление с сектором подъёмного
механизма, укреплённым на люльке. При вращении маховика подъёмного механизма вращается
цилиндрическая шестерня, сцепленная с сектором подъёмного механизма. Перекатываясь по сектору,
цилиндрическая шестерня качает люльку со стволом в вертикальной плоскости.
В кронштейне, укреплённом на левой щеке башни, помещается стопор крепления ствола по-походному.
Стопор входит в одно из двух отверстий в люльке и стопорит ствол или при угле возвышения 0° или при угле
возвышения 16°.
Ограждение
Ограждение защищает экипаж танка от ударов казёнником во время стрельбы. Оно состоит из двух щитов,
укреплённых на люльке с правой и левой сторон.
На правом щите ограждения укреплены копир полуавтоматики и кронштейн блокирующего прибора, на
левом щите — электромагниты, рычаг электроспуска, боковой уровень и указатель отката.
Правый и левый щиты ограждения внизу соединены скобой, в которой закреплена ось гильзоулавливателя.
Гильзоулавливатель может откидываться вверх. В нижнем
(рабочем) и верхнем положениях
гильзоулавливатель крепится стопором, расположенным с левой стороны гильзоулавливателя. Чтобы
освободить гильзоулавливатель, нужно оттянуть стопор влево.
Бронировка
Щит бронировки, прикреплённый к фланцу люльки, качается вместе с орудием. В щите есть отверстия для
установки пулемёта ДТ и для прицела.
ПРИЦЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
Для наведения пушки в цель применяется телескопический шарнирный прицел ТШ-15 или телескопический
прицел 10Т-15.
Телескопический шарнирный прицел ТШ-15
Прицел ТШ-15 установлен в башне танка. Назначение его — обеспечивать прямую наводку пушки и
спаренного с ней пулемёта ДТ.
Прицел ТШ-15 (рис. 181) представляет собой оптическую телескопическую трубку 1 с прицельной головной
частью 2, вращающейся на определённый угол в вертикальной плоскости в то время, как окулярная часть 3
неподвижна. При установке в танк прицельная часть жёстко соединяется с орудием при помощи кронштейна 4.
Окулярная часть прикрепляется неподвижно к крыше башни при помощи шарнирной подвески 5. Шарнирная
подвеска даёт возможность устанавливать окуляр по высоте соответственно росту наводчика.
В поле зрения прицела ТШ-15 имеется сетка (рис. 182), на которой нанесены две шкалы дальностей и
прицельные знаки в виде угольников и штрихов.
Шкалы дальностей расположены в верхней части поля зрения. Слева расположена шкала для стрельбы
бронебойно-трассирующим снарядом и осколочной стальной гранатой. Она обозначена буквами «БРОГ».
Предельная дальность стрельбы по шкале 5200 м. Справа расположена шкала для стрельбы лёгкой пулей из
пулемёта ДТ, спаренного с пушкой. Она обозначена буквами «ДТ». Этой шкалой пользуются при стрельбе на
расстоянии до
1500 м. Деления обеих шкал обозначены цифрами, соответствующими дальностям, в
гектометрах (сотнях метров).
214
Ниже шкал дальностей помещены марки, представляющие собой угольники и штрихи.

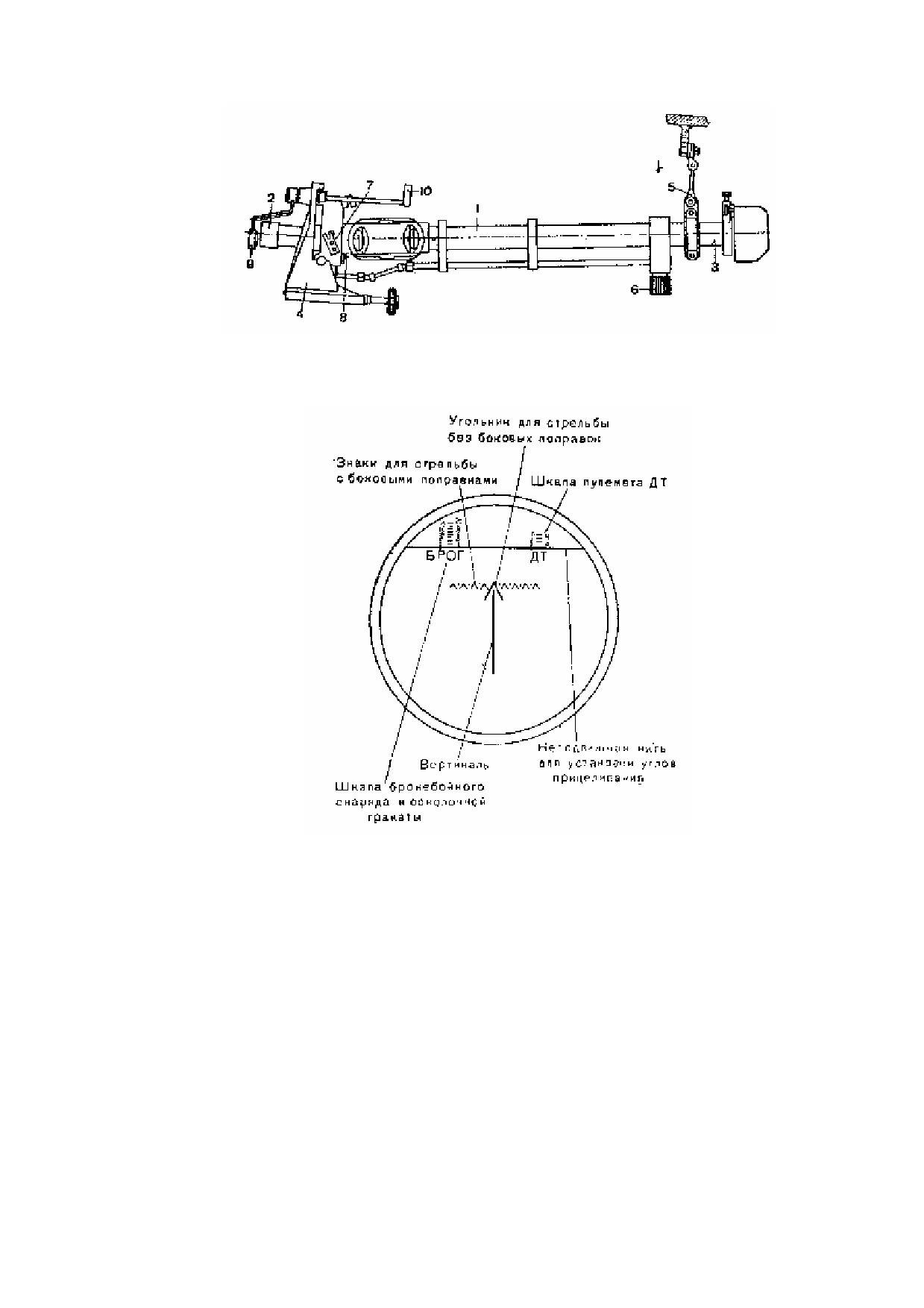

Рис. 181. Телескопический шарнирный прицел ТШ-15:
1 — телескопическая трубка; 2 — головная часть; 3 — окулярная часть; 4 — кронштейн; 5 — шарнирная подвеска; 6
— маховичок; 7 — выверочный винт; 8 — эксцентрик; 9 — заслонка; 10 — ручка
Рис. 182. Вид поля зрения прицела ТШ-15 при нулевой установке шкал
Центральный большой угольник служит для прицеливания без учёта боковых поправок, а боковые малые
угольники и штрихи — для прицеливания с учётом боковых поправок. Расстояние между вершинами соседних
угольников соответствует 8 тысячным дальности; штрихи делят это расстояние пополам, что соответствует 4
тысячным дальности. Марки обеспечивают возможность вводить боковые поправки вправо и влево до 32
тысячных.
Наводить в цель нужно вершинами угольников или верхними концами промежуточных штрихов в
зависимости от величины необходимой боковой поправки.
От вершины центрального угольника вниз проведена вертикальная линия, благодаря чему лучше
выделяется центральный основной угольник и, кроме того, наводчику легче обнаруживать крен машины.
Между вершиной центрального угольника и началом вертикальной линии имеется разрыв, отвечающий 2
тысячным дальности. Этот разрыв является масштабом для определения дальности, если известна высота цели.
Сетка со шкалами дальностей и марками может перемещаться до вертикали при помощи маховичка 6.
Кроме сетки, в поле зрения видна горизонтальная неподвижная нить. Чтобы установить на прицеле угол
прицеливания, нужно, вращая маховичок 6, установить штрих шкалы, соответствующий дальности до цели,
против неподвижной нити.
Для выверки прицела имеются выверочный винт 7 и эксцентрик 8. При вращении винта
7 сетка
перемещается вправо или влево, таким образом прицел выверяется по направлению.
При вращении эксцентрика 8 горизонтальная нить перемещается вверх или вниз; таким образом прицел
выверяется по высоте.
215
Головки винта 7 и эксцентрика 8 от самопроизвольного отвинчивания закреплены хомутиками с винтами.
В перерывах стрельбы и на походе отверстие в броне танка для линии визирования прицела закрывается
заслонкой 9, перемещаемой при помощи ручки 10. В головную часть прицела справа ввинчивается патрон с
лампочкой для освещения сетки ночью.
Телескопический прицел 10Т-15
Прицел 10Т-15 (рис. 183) представляет собой прямую телескопическую трубу, установленную в двух
кронштейнах. К трубе жёстко прикреплен корпус 2 прицела. В поле зрения прицела имеются следующие
шкалы (рис. 184):
а) шкала, обозначенная надписью
«БРОГ», для стрельбы бронебойно-трассирующим снарядом и
осколочной стальной гранатой;
одно деление шкалы соответствует 100 м дальности; деления обозначены цифрами: 4, 6, 8 и т.д.; цифра 4
соответствует 400 м дальности, 6 — 600 м, 8 — 800 м и т.д.;
б) шкала для стрельбы лёгкой пулей из пулемёта ДТ, обозначенная «ДТ». ,
Ниже шкал помещена шкала боковых поправок в тысячных дальности.
Для установки скомандованного прицела и боковой поправки служит перекрестие, расположенное в корпусе
прицела, жёстко прикрепленном к основной трубе.

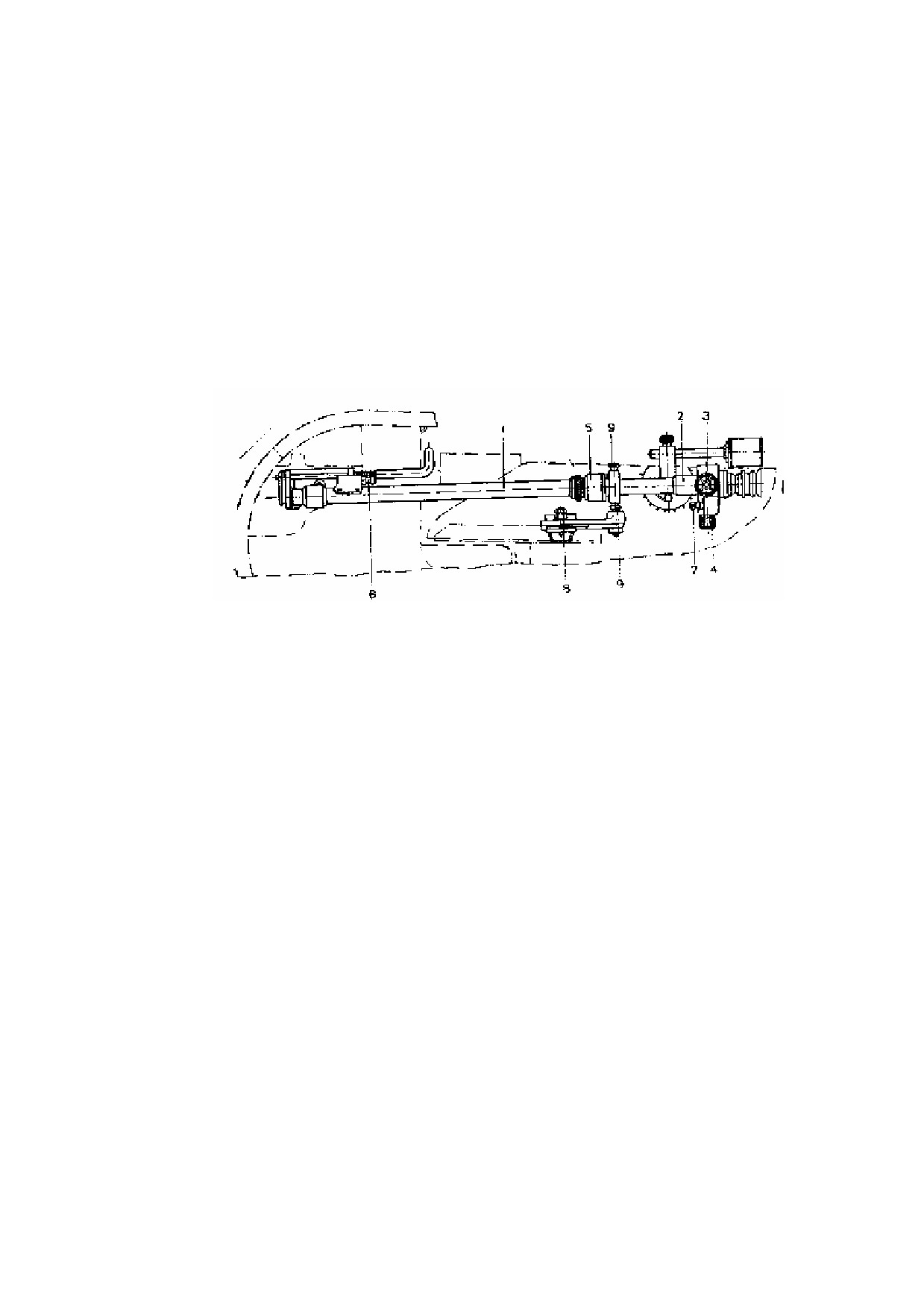

Рис. 183. Телескопический прицел 10Т-15:
1 —труба; 2—корпус прицела; 3—маховичок для перемещения вертикальной нити перекрестия; 4—маховичок для
перемещения горизонтальной нити перекрестия; 5—амортизатор; 6 и 7—патроны для электролампочек; 8—болт,
крепящий поперечный ползун; 9 — гайки заднего кронштейна
Снаружи корпуса прицела имеются два маховичка: слева — маховичок 3 для перемещения вертикальной
нити перекрестия, снизу — маховичок 4 для перемещения горизонтальной нити перекрестия.
От смещения назад прицел удерживается амортизатором 5, прилегающим к заднему кронштейну; от
вращения — шпонкой, которая заходят в паз заднего кронштейна.
Для стрельбы в ночное время шкалы прицела освещаются электролампочками, которые ввинчиваются в
патроны 6 и 7.
ПОДГОТОВКА ПУШКИ К СТРЕЛЬБЕ
Перед выходом для выполнения боевого задания или на учебную стрельбу пушку необходимо осмотреть и
все механизмы проверить.
При осмотре обратить внимание:
1) на надежное крепление штоков тормоза и накатника гайками (гайки должны быть зашплинтованы);
2) на отсутствие течи из тормоза отката и накатника через сальники и вентильные устройства;
3) на работу подъёмного и поворотного механизмов: при тугой работе механизмов нужно в первую очередь
устранить грязь;
4) на открывание и закрывание затвора; если затвор закрывается вяло, то нужно удалить излишнюю смазку
или грязь с направляющих пазов в казённике; если это не помогает, то, вращая регулирующую гайку 19 (рис.
175), отрегулировать поджатие пружины закрывающего механизма;
5) на действие ударного и спускового механизмов;
6) на отсутствие в канале ствола песка или других твёрдых тел, чтобы избежать при выстреле срыва нарезов
или раздутия ствола.
Кроме перечисленного, каждый раз перед стрельбой проверять противооткатные устройства и прицельные
приспособления.
Проверка противооткатных устройств
Проверка противооткатных устройств заключается в определении количества жидкости в накатнике и
тормозе отката, а также в определении давления в накатнике.
216

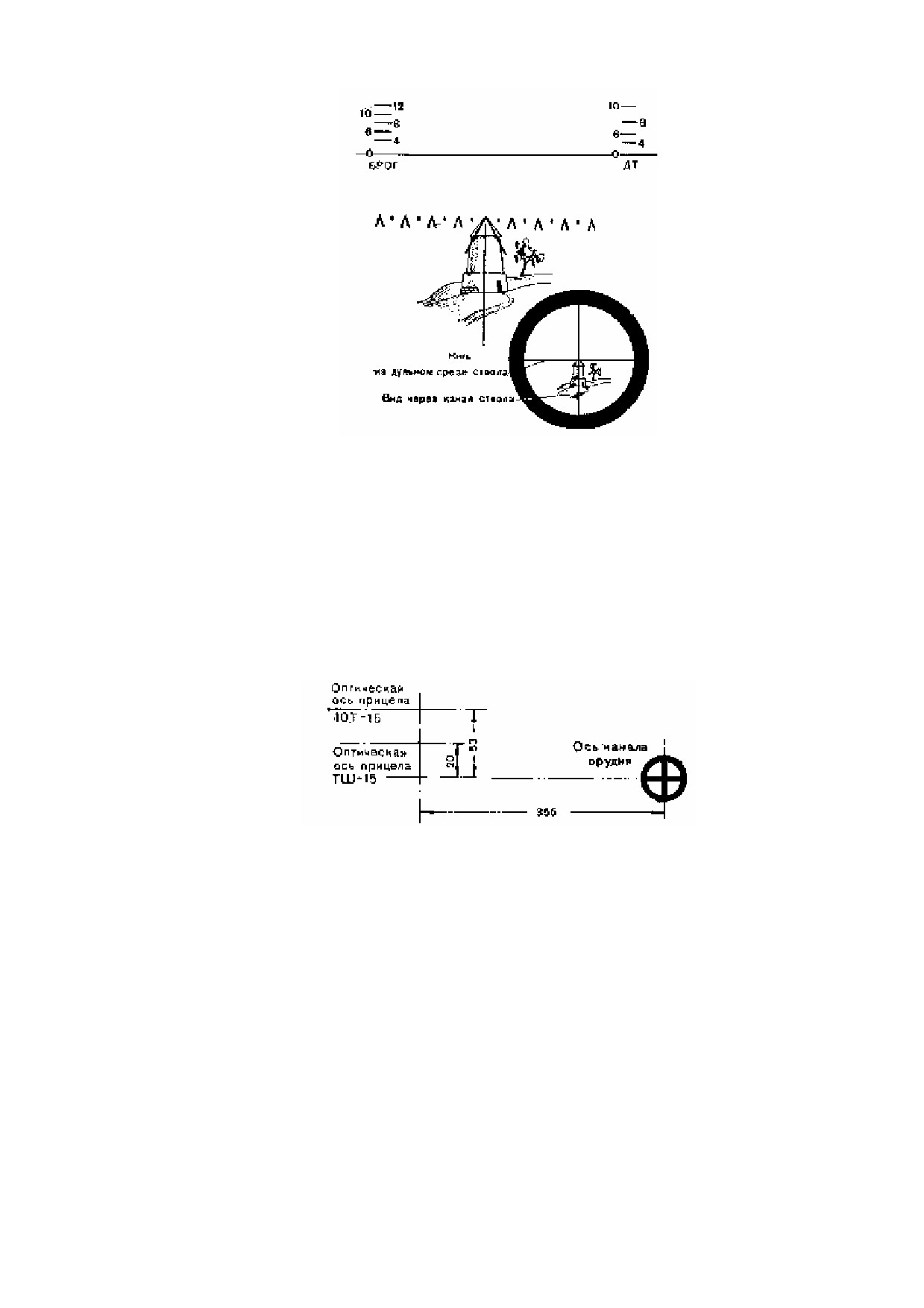

Рис.184. Вид поля зрения прицела 10Т-15 при нулевых установках шкал

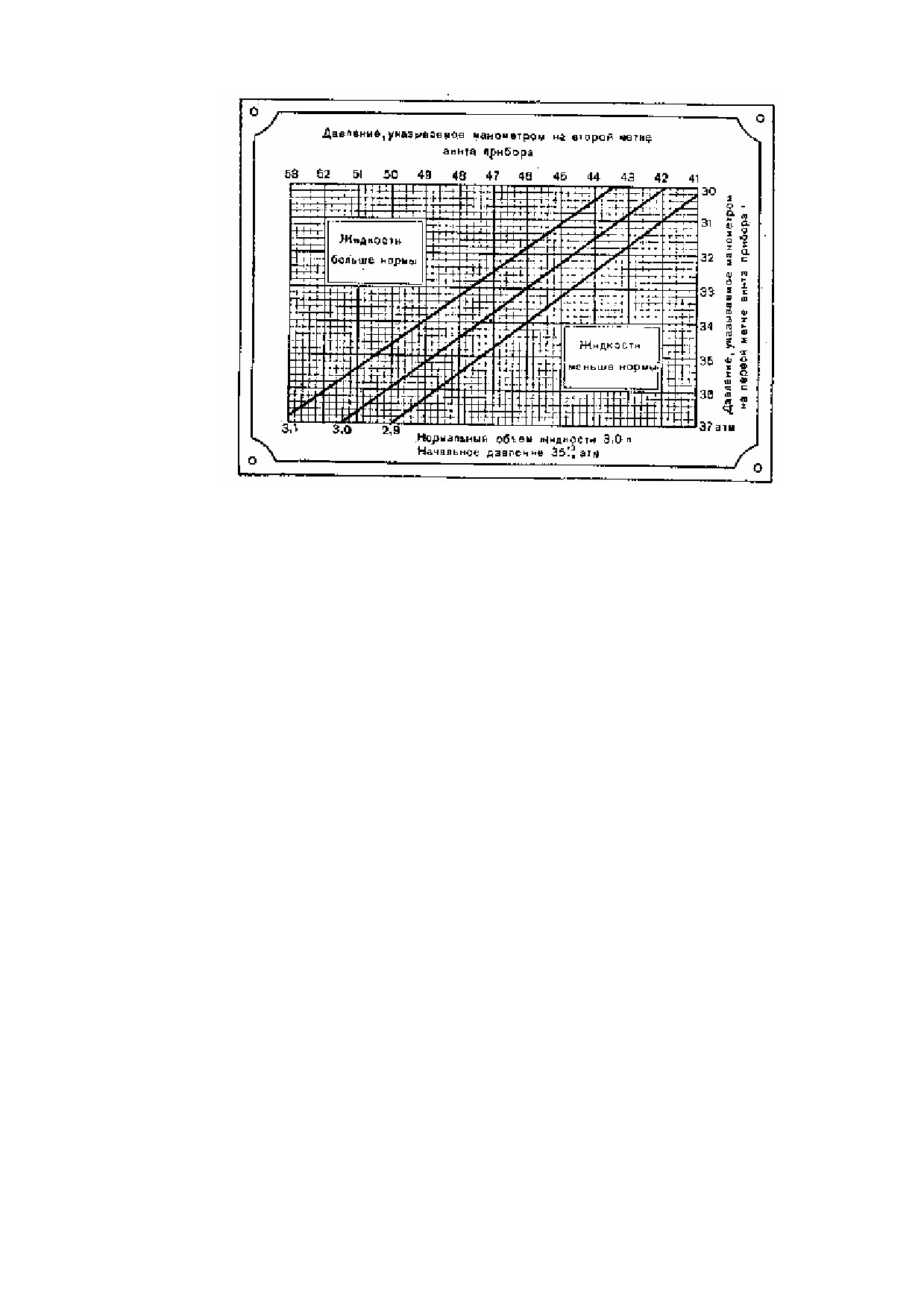

Определение количества жидкости в накатнике
1) Придать стволу пушки подъёмным механизмом горизонтальное положение.
2) В задней части накатника снять крышку, для чего вынуть проволоку и вывинтить болты.
3) На место крышки укрепить прибор для искусственного отката (рис. 185) болтами, крепящими крышку.
4) Вывинтить пробки из гнезда б под тройник и из гнезда под вентиль 8 (рис. 179).
5) Ввинтить в отросток тройника манометр, после чего ввинтить тройник в заднюю крышку 3 цилиндра
накатника.
6) Вращая винт воротком, установить прибор на первую риску на винте.
7) Ключом из ЗИП осторожно отвинтить на один оборот запорный вентиль и прочесть давление на шкале
манометра. Закрыть вентиль.
8) Вращая вороток прибора, оттянуть шток накатника до второй риски на винте (расстояние между рисками
150 мм) и вторично измерить давление.
9) По двум показаниям манометра (на первой и второй рисках винта) определить по графику (рис. 186)
количество жидкости в накатнике следующим образом: отыскать на графике точку пересечения
горизонтальной и вертикальной линий
(горизонтальные линии означают начальное давление,
вертикальные — давление при штоке, оттянутом на 150 мм).
Рис. 185. Прибор для искусственного отката
217
Рис. 186. График для определения количества жидкости в накатнике
Если точка пересечения на средней наклонной линии или между средней и одной из соседних с ней жирных
линий, то количество жидкости в накатнике нормальное (3,0 ±0,1 л).
Если же точка пересечения выше верхней жирной наклонной линии, то количество жидкости в накатнике
больше нормального, и её нужно убавить; если точка пересечения ниже нижней наклонной линии, то
количество жидкости в накатнике меньше нормального, и её нужно добавить.
Добавлять жидкость в следующем порядке:
1) Вывинтить из тройника манометр и вместо него ввинтить пробку. Свинтить с другого отростка тройника
крышку и присоединить к тройнику шланг от насоса двойного действия.
2) Влить в резервуар насоса двойного действия отмеренное количество жидкости. Установить кран насоса в
положение «жидкость» и качнуть насос два...три раза.
3) Вывинтить на один...два оборота запорный вентиль и перекачать жидкость из насоса в накатник. Закрыть
вентиль.
4) Вновь проверить количество жидкости по графику. Если количество её будет нормальным, то завинтить
запорный вентиль до отказа, отделить шланг насоса, снять прибор и тройник с манометром и поставить
на место крышку.
Чтобы убавить жидкость из накатника, нужно:
1) Придать стволу пушки небольшой угол возвышения.
2) Не снимая тройника, осторожно отвинтить на полоборота вентиль. Отвинтить на несколько оборотов
крышку на отростке тройника и выпустить излишнюю жидкость в литровую кружку, после чего закрыть
вентиль и вновь проверить количество жидкости по графику.
Определение давления в накатнике
1) Придать стволу пушки предельный угол склонения.
2) Вывинтить из задней крышки накатника пробки тройника и вентиля.
3) Ввинтить в один отросток тройника манометр, после чего ввинтить тройник в заднюю крышку цилиндра
накатника.
4) Ключом осторожно отвинтить на один оборот запорный вентиль и прочесть давление по шкале
манометра. Закрыть вентиль. Нормальное давление в накатнике 34...37 ат.
Если давление в накатнике (при нормальном количестве жидкости) меньше указанного, то следует добавить
воздуха. Для этого:
1) Свинтить с отростка тройника крышку и присоединить к тройнику шланг насоса двойного действия.
2) Установить кран насоса в положение «воздух», отвинтить на 1...2 оборота вентиль и накачивать воздух
до тех пор, пока давление в накатнике не будет в указанных выше пределах.
Если давление в накатнике больше нормального (при нормальном количестве жидкости), то нужно
выпустить излишний воздух. Для этого:
1) Придать стволу пушки предельный угол склонения.
2) Не снимая тройника с манометром, отвинтить на несколько оборотов крышку на отростке тройника.
218
3) Отвинтить на полоборота вентиль и выпустить часть воздуха, наблюдая по манометру за падением
давления.
4) После добавления или выпуска воздуха из накатника завинтить до отказа запорный вентиль.
Отсоединить шланг насоса двойного действия и снять тройник с манометром.
5) Придать качающейся части орудия угол возвышения 10...15° и отвинтить на 1/4 оборота вентиль; когда
жидкость появится в отверстии под тройник, закрыть вентиль. Этим достигается гидравлический запор
воздуха.
Примечание. Гидравлический запор воздуха указанным выше способом обязателен при вывинчивании вентиля во
всех случаях
Определение количества жидкости в тормозе отката и в компенсаторе
Придать стволу пушки угол снижения -5°. Вывинтить ключом из компенсатора пробку 14 (рис. 178).
Если из отверстия покажется жидкость, то количество её в тормозе отката достаточное.
Если жидкость не покажется, то её нужно добавить шприцем. Для этого набрать шприцем жидкость, ввести
конец его в отверстие, закрываемое пробкой, и добавлять жидкость, пока она не появится из отверстия; после
этого завинтить плотно пробку.
Для определения количества жидкости в компенсаторе вывинтить ключом пробку 15 (рис. 178). Когда
прекратится течь жидкости, плотно завинтить пробку.
Если жидкость при открытой пробке не потечёт, то её нужно добавить шприцем. Для (этого набрать
шприцем жидкость, ввести конец шприца в отверстие и добавлять жидкость, пока она не появится из
отверстия, после чего плотно завинтить пробку.
Выверка прицельных приспособлений
85-мм танковая пушка С-53 устанавливается в танке Т-34 с нормальным и уширенным погонами и
временно снабжается прицелами ТШ-45 и 10Т-15 со шкалами, нарезанными под баллистику 85-мм самоходной
пушки Д5-С-85 при угле вылета минус 4 минуты.
Устанавливаемые в башне танка прицелы выверяются различными способами в зависимости от вида
погона.
Танковая пушка С-53, установленная в башне с нормальным погоном, имеет угол вылета минус 4 минуты;
поэтому прицелы в этом случае выверяются при нулевых установках.
Танковая пушка С-53, установленная в башне с уширенным погоном, имеет угол вылета минус 9 минут;
поэтому в данном случае прицелы выверяются с учётом разности, равной минус 5 минут, между углом вылета,
для которого нарезаны шкалы прицела, и углом вылета, который имеет система.
Прицелы выверяются по удалённой точке или по координатам, нанесённым на выверочном щите.
Выверка прицела ТШ-15
При установке пушки к башне танка с нормальным погоном прицел выверяется по удалённой точке
следующим образом:
1) Поставить танк на ровной площадке без продольного и бокового крена.
2) Наклеить по рискам на дульный срез ствола перекрестие из двух нитей.
3) Вынуть ударный механизм.
4) Визируя через отверстие для выхода бойка ударника, навести ствол пушки перекрестием в точку
наводки, удаленную от танка не меньше чем на 500 м.
5) Вращая маховичок 6 (рис. 181) прицела, совместить нулевые деления шкал дальностей прицела с
горизонтальной нитью поля зрения прицела и наблюдать в прицел.
Если прицел установлен правильно, то вершина центрального угольника сетки должна совпадать с той
точкой наводки, в которую наведён ствол (рис. 187).
Если вершина центрального угольника уходит в сторону от точки наводки, то ослабить зажимной винт
хомутика выверочного винта 7 (рис. 181), надеть на головку последнего ключ и, вращая головку выверочного
винта, совместить (по направлению) вершину центрального угольника с точкой наводки.
Если вершина центрального угольника уходит вверх или вниз от точки наводки, то, вращая маховичок 6
прицела, совместить вершину центрального угольника с точкой наводки, затем ослабить зажимной винт
хомутика эксцентрика 8 и, вращая эксцентрик ключом, совместить горизонтальную нить поля зрения прицела с
нулевыми делениями шкал дальностей прицела. 6. Зажать винты хомутиков выверочного винта и эксцентрика
Примечание: Для удобства вращения выверочного винта и эксцентрика можно снять окулярную часть прицела с
подвески и поднять вверх После окончания выверки прицела снова закрепить прицел в подвеске.
219
Рис. 187. Выверка прицела ТШ-15 до удаленной точке
При установке пушки в башне танка с уширенным погоном прицел выверяется по удалённой точке
следующим образом:
1. Выверить прицел, как указано в п. 1...5 при установке пушки в танке с нормальным погоном.
2. Не сбивая установки прицела, вращая маховик подъемного механизма душки, совместить с точкой
наводки среднюю часть расстояния между вершиной центрального угольника и верхним краем вертикальной
линии; при этом ствол пушки поднимется.
3. Вращая маховичок прицела, не сбивая установки пушки, снова совместить вершину центрального
угольника с точкой наводки.
4. Вращая эксцентрик 8 ключом, установить горизонтальную нить поля зрения прицела снова с нулевыми
делениями шкал дальностей сетки прицела. 5. Зажать винты хомутиков выверочного винта и эксцентрика.
Рис. 188. Расположение перекрестий на выверочном щите.
По координатам (перекрестиям), нанесенным на щите (рис. 188), прицел выверяется в таком же порядке,
как указано выше. Разница лишь та, что ствол пушки наводят перекрестием на правое перекрестие на щите, а
вершину центрального угольника (или середину промежутка между вершиной центрального угольника и
верхним краем вертикальной линии) совмещают с левым нижним перекрестием щита. Щит должен быть
установлен от орудия не ближе 20 м, перпендикулярно к линии визирования
Выверка прицепа 10Т-15.
При установке пушки в башне танка с нормальным погоном прицел по удалённой точке выверяется
следующим образом:
1) Установить танк на ровной площадке без продольного и бокового крена.
2) Наклеить по рискам на дульный срез ствола перекрестие из двух нитей.
3) Вынуть ударный механизм.
4) Визируя через отверстие для выхода бойка ударника, навести ствол пушки перекрестием в точку
наводки, расположенную от танка не ближе 500 м.
5) Вращая маховички 3 и 4 прицела (рис. 183), установить горизонтальную нить перекрестия прицела на
нулевые деления шкалы дальностей, а вертикальную нить — на нулевое деление шкалы боковых
поправок; проверять установку через прицел.
Если прицел установлен правильно, то центр перекрестия прицельных нитей совпадет с точкой наводки, в
которую наведен ствол.
220
Если центр перекрестия прицельных нитей не совпадает с точкой наводки, то, не сбивая установки ствола,
ослабить болт 8 (рис. 183), закрепляющий поперечный ползун, и, легко ударяя деревянной колотушкой по
ползуну, передвинуть его (вправо или влево) так, чтобы вертикальная нить перекрестия совместилась с точкой
наводки. Затем, вращая гайки 9 заднего кронштейна прицела, передвинуть кронштейн вверх или вниз, для того
чтобы горизонтальная нить перекрестия совместилась с точкой наводки.
Закрепить поперечный ползун болтом 8, а задний кронштейн гайками 9, наблюдая при этом за тем, чтобы
перекрестие прицела не сбилось с точки наводки.
При установке пушки в башне танка с уширенным погоном прицел выверяется по удалённой точке
следующим образом:
1) Выполнить все операции, указанные в п.1...4.
2) Вращая барабанчик бокового уровня, вывести пузырек уровня на середину и прочесть установки по
шкале и барабанчику. К полученной установке уровня прибавить одно деление уровня
(0-01) и
подъёмным механизмом орудия вновь вывести пузырёк уровня на середину; при этом ствол сместится с
точки наводки вверх.
3) Вращая маховички прицела, установить горизонтальную нить перекрестия на нулевое деление шкал
дальностей, а вертикальную нить—на нулевое деление шкалы боковых поправок и, не сбивая установки
ствола, при помощи поперечного ползуна и гаек заднего кронштейна (см. п.5 выверки прицела 10Т-15
при установке пушки в башне танка с нормальным погоном), совместить перекрестие прицела с точкой
наводки. По окончании выверки закрепить ползун и задний кронштейн.
По координатам (перекрестиям), нанесенным на щите (рис. 188), прицел выверяется так же, как указано
выше. Разница лишь та, что ствол пушки наводят на правое перекрестие на щите, а перекрестие прицела
совмещают с левым верхним перекрестием на щите.
Проверка контрольного и бокового уровней.
Проверка контрольного уровня
Поставить контрольный уровень на контрольную площадку казённика вдоль ствола (по риске на площадке).
Подъёмным механизмом пушки вывести пузырёк контрольного уровня на середину. Повернуть уровень на
180°. Если пузырёк его останется на середине, то контрольный уровень верен.
Если пузырёк контрольного уровня при поворачивании уровня на
180° незначительно сместится от
середины, то необходимо приблизительно половину ошибки контрольного уровня выбрать упорным винтом
уровня, а затем подъёмным механизмом пушки вывести пузырёк на середину.
Снова повернуть контрольный уровень на 180°. Ели при этом пузырёк уровня не будет посредине, то
повторить все действия вновь.
Повторять это до тех пор, пока при поворачивании контрольного уровня на 180° пузырёк контрольного
уровня не перестанет сбиваться.
Проверка бокового уровня
Поставить ствол пушки примерно в горизонтальное положение. Тщательно вытереть контрольную
площадку на казённике, после чего поставить на площадку выверенный контрольный уровень параллельно
боковому уровню, прикреплённому к левому щиту ограждения.
Вращая маховик подъёмного механизма пушки, подогнать пузырёк контрольного уровня на середину.
Установить боковой уровень на 0-00. При этом пузырёк бокового уровня должен быть посредине. Если
этого не произойдет, то, вращая маховичок червяка уровня, вывести пузырёк уровня на середину. Затем
отвинтить стопорный винт на кольце червяка и повёртывать кольцо, пока нулевое деление не совместится с
указателем. Вновь завинтить стопорный винт.
ОБРАЩЕНИЕ С ПУШКОЙ ПРИ СТРЕЛЬБЕ
Перевод пушки из походного положения в боевое
1) Снять чехлы со ствола.
2) Освободить качающуюся часть пушки от крепления по-походному. Для этого повёртывать стопор за
вороток влево так, чтобы он полностью вышел из гнезда в люльке (стопор расположен с левой стороны).
3) Установить гильзоулавливатель в боевое положение. Для этого оттянуть стопор на себя, после чего
опускать гильзоулавливатель вниз, пока стопор не войдет в отверстие, соответствующее боевому
положению гильзоулавливателя.
4) Поставить ползун указателя отката в крайнее переднее положение.
5) Повернуть ручку заслонки, чтобы открыть отверстие в бронировке танка для телескопического прицела.
221
Наводка пушки
Наводка по телескопическому шарнирному прицелу ТШ-15
Для наводки с помощью телескопического прицела ТШ-15 без учёта боковой поправки надо:
1) Вращая маховичок прицела, совместить деление шкалы, отвечающее дальности до цели, с
горизонтальной нитью, расположенной в поле зрения. Угол прицеливания устанавливать по шкале
«БРОГ».
2) Вращая маховик подъёмного механизма пушки и маховик механизма поворота башни, совместить
вершину центрального угольника с точкой прицеливания и произвести выстрел.
Пример. Стрельбу ведут по остановившемуся танку бронебойно-трассирующим снарядом. Дальность до
цели 1000 м, боковая поправка 0.
Для наводки нужно вращать маховичок прицела для того, чтобы совместить деление 10 шкалы, отмеченной
надписью «БРОГ», с горизонтальной нитью прицела. Вращая маховик подъёмного механизма пушки и
маховик механизма поворота башни, совместить вершину центрального угольника с точкой прицеливания.
При стрельбе с учётом боковой поправки наводка производится в таком же порядке. Разница лишь та, что с
точкой прицеливания совмещают вершину одного из угольников или вершину одного из штрихов,
расположенных справа шли слева от центрального угольника.
Для перемещения точки попадания вправо нужно пользоваться угольниками и штрихами, расположенными
левее центрального угольника; для перемещения точки попадания влево — пользоваться угольниками и
штрихами, расположенными справа от центрального угольника.
Пример. Стрельбу ведут по танку бронебойно-трассирующим снарядом. Танк движется справа налево. Дальность до
цели 1000 м, боковая поправка 0-08.
Для наводки нужно, вращая маховичок прицела, совместить деление 10 шкалы, отмеченной надписью
«БРОГ», с горизонтальной нитью. Вращая маховик подъёмного механизма пушки и маховик механизма
поворота башни, совместить вершину первого угольника, расположенного правее центрального угольника, с
точкой прицеливания и произвести выстрел.
Наводка по телескопическому прицепу 10Т-15.
Для наводки с помощью телескопического прицела 10Т-15 без учёта боковой поправки нужно:
1) Вращая нижний маховичок прицела, совместить горизонтальную нить перекрестия прицела с делением
шкалы, отвечающим дальности до цели.
2) Вращая левый маховичок прицела, совместить вертикальную нить перекрестия прицела с нулевым
делением шкалы боковых поправок.
3) Вращая маховик подъёмного механизма пушки и маховик механизма поворота башни, навести
перекрестие прицела в точку прицеливания и произвести выстрел.
Пример: Стрельбу ведут по остановившемуся танку бронебойно-трассирующим снарядом. Дальность до цели 1200 м,
боковая поправка 0. Для наводки нужно совместить горизонтальную нить перекрестия с делением шкалы «БРОГ»,
отмеченным цифрой 12. Вертикальную нить перекрестия совместить с нулевым делением боковых поправок.
При стрельбе с учётом боковой поправки порядок наводки такой же, как указано выше. Разница лишь в том,
что вертикальную нить перекрестия прицела совмещают с делением шкалы боковых поправок, отвечающим
выбранной величине боковой поправки. Для перемещения точки попадания влево вертикальную нить
перекрестия следует перемещать вправо и установку производить по правой половине шкалы боковых попра-
вок. Для перемещения точки попадания вправо установку вертикальной нити производить по левой половине
шкалы боковых поправок.
Пример: Стрельбу ведут по танку бронебойно-трассирующим снарядом; танк движется справа налево. Дальность
стрельбы 1000 м; боковая поправка на упреждение определена 0-08.
Для наводки нужно совместить горизонтальную нить перекрестия с делением шкалы «БРОГ», отмеченным
цифрой 10.
Вертикальную нить перекрестия совместить с делением шкалы боковых поправок, расположенным справа
от вертикальной нити и отмеченным цифрой 8.
Установка углов прицеливания при помощи бокового уровня.
При стрельбе непрямой наводкой угол прицеливания устанавливается с помощью бокового уровня
следующим образом:
1) Определить дальность до цели. Отыскать в таблице стрельбы 85-мм самоходной пушки (Д5-С-85), в
графе «Дальность», число, соответствующее принятой дальности до цели. Против этого числа найти
число в графе «Шкала тысячных».
2) Если пушка установлена в танке Т-34 с нормальном погоном, то это найденное число будет
соответствовать установке уровня. В этом случае надо установить на боковом уровне найденную по
таблице стрельбы величину и, вращая маховик подъемного механизма пушки, подогнать пузырёк
бокового уровня на середину.
222
Пример. Дальность до цели 3000 м. По таблице стрельбы на дальность 3000 м установка прицела в тысячных соответ-
ствует 31 тысячной (0-31).
Для установки угла прицеливания нужно совместить деление 31 на кольце червяка уровня с указателем, после чего,
вращая маховик подъёмного механизма, подогнать пузырёк уровня на середину.
Если пушка установлена в танке Т-34 с уширенным погоном, то к найденной по таблице стрельбы величине прибавить
1 тысячную (0-01) и на полученную величину установить боковой уровень. В разобранном примере эта величина будет
31+1=32 тысячным (0-32).
Заряжание пушки и производство выстрела.
1. Открыть затвор вручную, для чего:
а) взявшись за рукоятку затвора, нажать на выступающий из неё стержень и отвести рукоятку затвора в
крайнее заднее положение;
б) повернуть рукоятку затвора вперёд до отказа так, чтобы рычаг рукоятки ударился своим верхним плечом
об упор направляющей дуги.
2. Соответственно поданной команде о снаряде взять унитарный патрон и вытереть его.
3. Вложить патрон в патронник и энергичным толчком продвинуть вперёд, при этом затвор закроется.
4. Нажать на кнопку прибора № 52 (в окне рычага прибора должен появиться красный сигнал).
5. Нажать на рычаг электроспуска на рукоятке маховика подъёмного механизма (наводчику) и произвести
выстрел. Если электроспуск не работает, то оттянуть рычаг ручного спуска за грушу и произвести выстрел.
При обращении с пушкой во время стрельбы соблюдать следующие правила:
1. Спуск производить согласованно с наводкой (без опоздания и опережения).
2. Не высовываться за габариты ограждения.
3. При осечке выждать одну минуту, после чего осторожно открыть затвор настолько, чтобы клин опустился
вниз до половины дна гильзы (необходимо для взведения ударника); после этого закрыть затвор и, нажав
пальцем на верхнее плечо рычага рукоятки затвора, возвратить рукоятку в крайнее переднее положение и
спустить ударник. Если и после этого выстрела не последует, то, выждав одну минуту, осторожно разрядить
пушку.
Если стрельба ведётся по танкам, то пушку выгоднее разряжать после первой осечки. Продолжительность
выжидания до момента открывания затвора будет зависеть от конкретно сложившейся обстановки. Патроны,
давшие осечку, использовать в последнюю очередь.
Разряжание пушки
Для разряжания пушки прежде всего медленно открывать затвор вручную.
Если гильза с зарядом выйдет из патронника, а снаряд останется в стволе, надо разрядить орудие
выстрелом. Для этого из вынутой гильзы необходимо высыпать примерно 3/4 заряда в укороченную на 20...30
мм гильзу, вложив последнюю в патронник, после чего произвести выстрел.
Укороченные гильзы необходимо изготовлять средствами части из числа штатных гильз. Возить их (1...2
шт.) нужно в танке.
Возможные неисправности пушки при стрельбе и способы их устранения.
Неисправность или задержка
Причина
Способ устранения
Неисправности затвора
При заряжании пушки затвор не
Помятость гильзы патрона, перекос
Вынуть патрон и заменить.
закрывается или закрывается
снаряда в гильзе. Забоины на ведущем
Забоины на ведущем пояске и
неэнергично
пояске и на фланце гильзы, выступание
фланце гильзы зачистить (не
капсюльной втулки.
снимая лишнего металла).
Капсюльную втулку довинтить.
При перекосе снаряда в гильзе
вложить патрон по поясок в
патронник и, осторожно
надавливая в соответствующую
сторону, выправить
Густая смазка, грязь или забоины на
Осмотреть и удалить густую
направляющих клина и в клиновом
смазку и грязь Забоины
гнезде казённика.
зачистить.
Ослабла или сломалась пружина закры-
Поджать закрывающую
вающего механизма.
пружину, сломанную заменить
запасной.
Если обстановка не позволяет
этого, закрывать затвор
вручную.
223
Погнуты выбрасыватели.
Заменить выбрасыватели
запасными.
Затвор после выстрела не
Прогиб дна гильзы, застревание
Отжать копир вправо Вынуть
открылся, ствол задержался на
сломанного бойка ударника.
ударный механизм. Дать
копире.
остыть гильзе и попытаться
открыть затвор Если затвор не
открывается, то поставить на
лоток клина деревяшку и уда-
рить по ней, помогая
открыванию одновременно ру-
кояткой затвора.
Загрязнение, забоины или надиры на
Открыть затвор вручную
направляющих клина и в клиновом
указанным выше способом
гнезде казённика.
Удалить грязь, зачистить
забоины и надиры.
Недокат.
Отжать копир. После наката
ствола открыть затвор вручную
Затвор после выстрела не
Сломалась пружина копира, вследствие
Открыть затвор вручную Если
открылся, но ствол накатился в
чего копир остался в крайнем правом
запасной пружины нет, то
исходное положение
положении и пропустил кулачок полу-
стрельбу продолжать, открывая
автоматики при накате ствола.
каждый раз затвор вручную.
Гильза не выбрасывается.
Медленный накат.
Затвор открыть вручную и
выбросить гильзу.
Раздутие гильзы.
Вынуть гильзу ручным
экстрактором или
разрядником.
Загрязнение патронника пороховым
Если задержка повторяется, то
нагаром.
прочистить патронник
скребком из ЗИП.
Неисправны выбрасыватели.
Заменить выбрасыватели.
Клин не удерживается в нижнем
Износ выступов выбрасывателей.
Заменить выбрасыватели.
положении.
Сломалась или ослабла пружина
Заменить пружину.
поджима выбрасывателей.
Осечки.
Загрязнение иди излишне густая смазка
Вынуть ударный механизм и
деталей ударного механизма.
удалить излишнюю смазку.
Неисправен боёк ударника или ослабла
Заменить неисправные детали
боевая пружина.
запасными.
Неисправна капсюльная втулка гильзы.
Заменить патрон.
Неисправности подъемного механизма
Туго работает подъёмный
Загрязнен сектор подъёмного механизма
Прочистить сектор и шестерню.
механизм.
или шестерня.
Неисправности противооткатных устройств
Течь жидкости через сальники
Недостаточно поджаты сальники.
Поджать сальники, ввинчивая
штоков тормоза отката и накат-
гайки в корпуса сальников.
ника.
Износ сальниковых уплотнений.
Если после поджатая
сальников течь не
прекращается, но и не влияет
сильно на характер отката то
стрельбу можно продолжать.
При большой течи, в
результате чего ненормально
работают противооткатные
устройства, разобрать
противооткатные устройства и
заменить неисправные детали.
224
Течь жидкости через пробки или
Недовинчены пробки или запорный
Довинтить пробки или
запорный вентиль в цилиндрах
вентиль.
запорный вентиль.
тормоза и накатника.
Длинный откат (больше 320
Недостаток жидкости в тормозе отката и
Если длина отката не
мм)1. Накат нормальный.
в накатнике.
увеличивается, то стрельбу
можно продолжать.
Если длина отката подходит к
330 мм, стрельбу прекратить,
добавить жидкости в тормоз и
проверить по графику
количество жидкости в
накатнике.
Короткий откат (меньше 280 мм).
Излишек жидкости в накатнике.
Проверить количество
Накат нормальный.
жидкости в накатнике по
графику.
Недокат, выбираемый усилием
Мало давление в накатнике.
Поднять давление в накатнике
экипажа. Откат нормальный.
до нормального.
Недокат, который усилием
Чрезмерное нагревание жидкости в
Выпустить излишек жидкости
экипажа не выбирается.
тормозе отката.
из тормоза отката
Резкий накат. Откат короткий.
Жидкости в накатнике больше нормы.
Проверить количество
жидкости в накатнике по
графику.
Резкий накат. Откат нормальный.
Неисправен клапан модератора.
Тормоз отката подлежит
разборке для исправления
клапана модератора.
Перевод пушки из боевого положения в походное.
1) Поднять гильзоулавливатель в верхнее, походное положение и закрепить его в этом положении
стопором.
2) Повернуть ручку заслонки, чтобы закрыть отверстие в бронировке танка для телескопического прицела.
3) Придать стволу пушки угол возвышения 0° или 16° (в случае езды по сильно пересечённой местности) и
закрепить ствол по-походному, вращая вороток стопора до захода последнего в соответствующее гнездо
в люльке (с левой стороны люльки).
4) Надеть чехлы на ствол.
Чистка и смазка пушки
Наружную поверхность ствола очищают от пыли и грязи ветошью, а в случае сильного загрязнения
обмывают водой, после чего тщательно вытирают.
Проверить в первую очередь исправность ползуна указателя отката; при слабом поджатии ползуна
пружиной показание ползуна будет неправильным (больше нормального).
При наружной очистке ствола тщательно прочищают клиновое гнездо казённика, площадку для
контрольного уровня и все углубления, где могут скопиться грязь и вода.
Затвор для чистки разбирают на части и каждую часть протирают сухой ветошью. Для удаления порохового
нагара части ударного механизма и переднюю плоскость клина протирают ветошью, смоченной мыльной
водой или керосином, после чего насухо вытирают и смазывают.
Ствол чистят для того, чтобы удалить старую смазку, грязь и пороховой нагар.
Чтобы облегчить удаление порохового нагара из канала ствола, необходимо сейчас же после стрельбы, пока
ствол ещё не охладился, обильно смазать его зимней или пушечной смазкой,
размягчённой смазкой нагар легко удалить. Для смазки на щётку банника наматывает тонкую тряпку, густо
пропитанную смазкой, и вводят банник в канал ствола, приведённого приблизительно в горизонтальное
положение, наблюдая за тем, чтобы весь канал был достаточно смазан.
Через 2...3 часа после стрельбы (после того как смазка размягчит нагар) приступают к чистке канала,
которая заключается в мытье канала мыльной водой или керосином и самой чистке.
Мытье канала ствола является основным и главнейшим элементом его чистки, поэтому не следует
ограничиваться после стрельбы одним пыжеванием и протиранием канала.
Для мытья канала вынимают затвор, в патронник вбивают деревянный пыж, туго обмотанный тряпками, и
стволу придают небольшой угол возвышения. С дула наливают мыльную воду или керосин и вводят щётку
банника, которой 5...10 минут моют канал по всей длине. По окончании мытья канала стволу придают угол
склонения и через дуло выливают жидкость в подставленное ведро.
225
Для мытья в канал орудия вливают 3...4 стакана керосина или полведра горячей воды, в которой растворено
50 г мыла.
Канал промывают керосином два раза (каждый раз берётся чистый керосин).
Мыльной водой канал промывают не менее трёх раз, после чего его споласкивают чистой горячей водой (не
менее полведра), при этом пользуются чистым банником.
Если нет ни мыла, ни керосина, то канал промывают 5...6 раз чистой горячей водой, которой берут в два
раза больше, чем при мытье мыльной водой.
Зимой канал ствола промывают только керосином.
После мытья канал надо чистить. Прежде всего удаляют из него остатки жидкости (керосина или воды), для
чего проталкивают через канал деревянный пыж с туго намотанной на него тряпкой. Для этого чистую тряпку,
сложенную узкой полосой шириной 5...7 см, наматывают на пыж посредине в виде конуса. Чтобы тряпка не
размоталась, её закрепляют ниткой или узкой тряпичной тесёмкой, 6...7 человек при помощи деревянного
шеста проталкивают пыж через весь канал ствола.
После этого проталкивают через весь канал 5...6 раз деревянный пыж с намотанной на него сухой чистой
суконной лентой. Суконную ленту надо туго намотать на пыж посредине, сделав 2...3 оборота, причём ленту
верхнего ряда необходимо пустить слегка на конус и закрепить её ниткой или узкой тряпичной полоской.
Суконная обмотка должна быть достаточной толщины, чтобы пыж плотно входил в канал. Пыж с намотанной
на него суконной лентой проталкивают 6...7 человек.
При сползании и сильном уплотнении обмотки, её надо перемотать.
Чтобы убедиться в чистоте канала после чистки, нужно прогнать контрольный пыж, на который туго
намотать белую чистую и сухую тряпку. Если на белой тряпке контрольного пыжа остаются тёмные полосы, то
чистить канал пыжом с суконкой до тех пор, пока на белой тряпке контрольного пыжа не будет оставаться
следов сырости, сала, ржавчины и порохового нагара. Допускается на тряпке только синева от металла. При
надрывах и прорезании тряпки контрольного пыжа, а также при лёгком ходе контрольного пыжа (на некоторых
участках ствола) вызвать арттехника для выяснения: не имеется ли на полях нарезов ствола заусенцев, нет ли
раздутия ствола или сильного омеднения.
Каждый раз после чистки канал ствола смазывают пушечной или зимней орудийной смазкой, которую
наносят тонким и ровным слоем. Для этого на чистую сухую щётку банника наматывают пропитанную смазкой
чистую тонкую тряпку и пропускают её несколько раз через канал ствола, смазывая таким образом нарезную
часть канала и патронник.
В боевой обстановке зачастую не представляется возможности произвести полную чистку ствола, как
указано выше. В этом случае следует производить неполную чистку.
Порядок этой чистки следующий:
1) По выполнении боевого задания канал ствола смазать смазкой, как указано выше.
2) Через 2...3 часа смазку снять и промыть ствол керосином, после чего насухо вытереть. Если обстановка
не позволяет сделать и этого, то канал ствола только насухо вытереть.
3) Тщательно смазать канал ствола пушечной или зимней орудийной смазкой.
Следует, однако, помнить, что наилучший уход за стволом — полная чистка; поэтому при первой же
возможности надо промыть канал ствола мыльной горячей водой или керосином и обязательно произвести
пыжевание.
Примечание. Канал ствола, затвор и подъёмный механизм орудия (сектор и цилиндрическая шестерня) смазывают
пушечной смазкой при температуре воздуха до -10°С. При температуре воздуха ниже -10° указанные части орудия
смазывают зимней орудийной смазкой КВ или смазкой № 21. С наступлением тепла (оттепели) зимнюю орудийную смазку
КВ нужно тщательно удалить и все механизмы, а также канал ствола смазать пушечной смазкой. При невыполнении этого
на механизмах может образоваться ржавчина.
Приложение 2
ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ В СВЯЗИ С УСТАНОВКОЙ В ТАНКЕ 85-мм ПУШКИ
(В БАШНЕ С УШИРЕННЫМ ПОГОНОМ)
Башня танка с уширенным погоном
Башня танка установлена на шариковой опоре и представляет собой литую коробку с наклонными
боковыми и задней стенками. В передней (округлой) стенке башни прорезана амбразура для пушки. На крыше
башни приварена цилиндрическая командирская башенка.
Башня имеет два люка: один — в крыше, а другим является вращающаяся на шариковой опоре крыша
командирской башенки.
В передней части башни установлена 85-мм пушка, спаренная с пулемётом. Пушка укреплена на цапфах, на
226
которых она вращается при помощи подъёмного механизма. Амбразура башни закрыта надетой на ствол
пушки качающейся защитой.
Пушку в походном положении можно стопорить горизонтально или при угле возвышения около 15°. Стопор
установлен с левой стороны пушки.
Выемка пушки производится подачей её вперёд, для чего предварительно необходимо снять качающуюся
защиту, верхнюю накладку, правый щиток, гильзоулавливатель, кронштейн пулемёта и другие мелкие детали.
Прицельным приспособлением для пушки и спаренного c ней пулемёта служит прицел ТШ-15.
Вращение башни осуществляется посредством поворотного механизма, установленного с левой стороны
башни. Поворотный механизм имеет ручной и электрический приводы. Наличие в механизме
переключающейся рукоятки обеспечивает включение в работу одного из этих приводов. Перед поворотом
башни необходимо отстопорить башню, вращая ручку стопора по ходу часовой стрелки.
Для поворота башни электромотором необходимо переключить ручку механизма поворота из
горизонтального положения в вертикальное, поставив её в соответствующую прорезь картера механизма
поворота, а затем перемещением ручки в прорези на себя или от себя через зубчатый сектор и пару зубчатых
шестерён включить посредством контроллера электромотор привода.
Вращение от вала электромотора передаётся через пару цилиндрических шестерён червяку и червячному
колесу вертикального вала механизма. На нижнем конце этого вала установлена на специальной фрикционной
муфте шестерня, сцепляющаяся с зубчатым венцом нижнего погона. Фрикционная муфта предохраняет детали
механизма поворота от резких ударных нагрузок при включении и выключении мотора и при ударе снаряда в
башню.
При перемещении ручки поворотного механизма в прорези на себя башня будет вращаться налево, при
перемещении от себя — вправо.
Для поворачивания башни вручную необходимо ручку механизма поворота вывести из прорези в картере,
установить в горизонтальное положение и ввести в зацепление о шестерней, сидящей на оси червяка.
Вращение шестерни вместе с червяком передается упомянутому выше червячному колесу, сидящему на
вертикальном валу, а затем через фрикционную муфту — шестерне, находящейся в зацеплении с зубчатым
венцом нижнего погона.
Сиденья в башне с уширенным погоном и 85-мм пушкой
В башне расположены три откидных сиденья:
1) сиденье заряжающего (с правой стороны башни; крепится при помощи кронштейна к захвату погона);
2) сиденье наводчика (с левой стороны башни; крепится на кронштейне, привёрнутом к левому кронштейну
пушки); это сиденье можно регулировать по высоте посредством отверстий на регулирующей планке с
последующим закреплением положения сиденья болтами:
3) сиденье командира (сзади сиденья наводчика; крепится на крючках к захвату погона).
Средства наблюдения
В отличие от старой конструкции, башня с погоном в 1600 мм имеет 5 смотровых (щелевых) приборов (в
командирской башенке) и 3 призматических прибора МК-4, из которых один — в крыше командирской
башенки, другой у заряжающего (в крыше башни) и третий у наводчика (также в крыше башни).
Призматические приборы МК-4 имеют круговой обзор и, кроме того, могут быть наклонены вперёд или
откинуты назад.
Помимо этих приборов, в башне с уширенным погоном, как и в башне старой конструкции, имеется 2
смотровых щелевых прибора, расположенных в бортах башни.
Укладка боеприпасов
Боеприпасы в танке размещаются в боевом отделении, в отделении стрелка-радиста и водителя, а также в
нише башни.
Основной запас снарядов укладывается в боевом отделении — в ящиках на полу (35 шт.), 5 снарядов
располагаются в вертикальном положении по правому и левому фальшбортам — по 2 снаряда у моторной
перегородки и у правого борта (1 шт.), рядом с сиденьем стрелка-радиста. Остальную часть снарядов хранят в
стеллажах ниши (12 шт.) и правого борта башни (4 шт.).
Нижние ряды снарядов в ящиках укладываются на деревянных подушках, а промежуточные ряды
перекладываются резиновыми прокладками.
При размещении снарядов необходимо:
1) Шрапнельные снаряды, как наиболее чувствительные, рекомендуется размещать в стеллажах башни или
устанавливать вертикально в корпусе на правом фальшборте (у моторной перегородки) и у правого борта
в отделении водителя.
2) Осколочно-фугасные снаряды укладывать в стеллажах и ящиках, бронебойные
— размещать
вертикально на левом фальшборте у моторной переборки, а также на всех свободных местах укладки.
3) Пулемётные магазины располагать в отдельных рамках-стеллажах и на правом борту носовой части
227
содержание .. 10 11 12 13 ..
