Краткое руководство по использованию трофейного танка Т-V "Пантера" (1944 год) - часть 1

Предлагаемое руководство, написанное работниками Научно-испытательного бронетанкового полигона ГБ^У Красной Армии инженер-капитаном Скворцовым Г. А., инженер-майором Ивановым Б. А. и инженер-майором Тарасеня И. Р., предназначено в помощь бойцам и офицерам, осваивающим трофейные танки, которые захватывает Красная Армия на фронтах Отечественной войны.

В руководстве кратко описаны конструкция танка Т-V («Пантера») и правила технического обслуживания его.

I. ОБЩЕЕ УСТРОЙСТВО

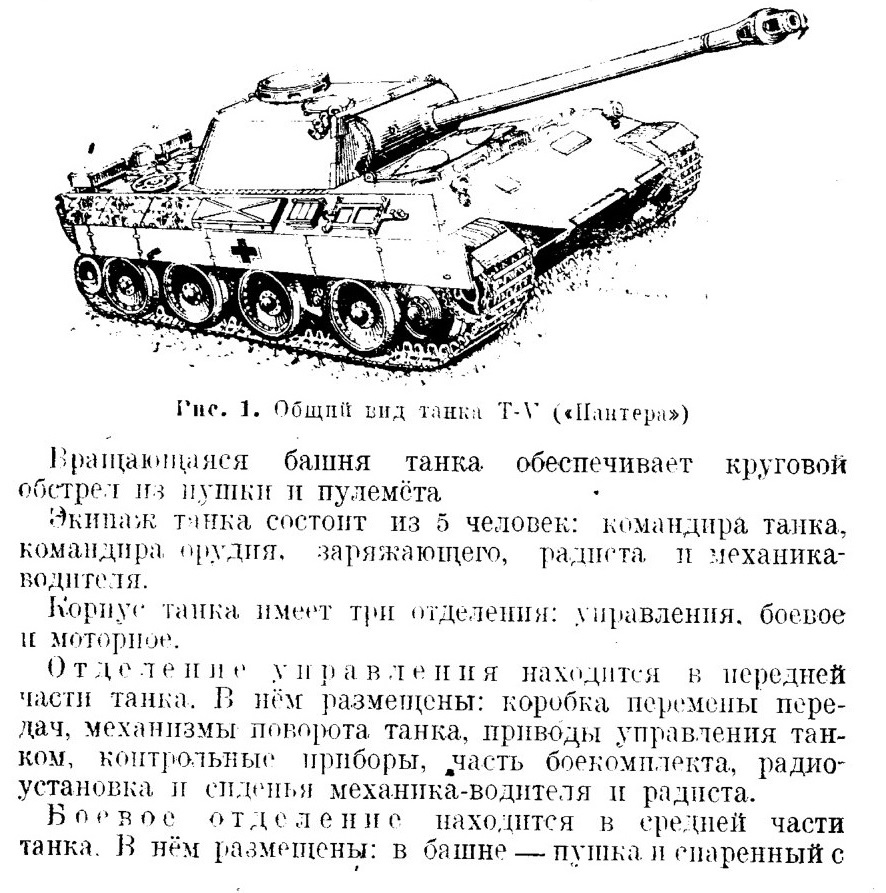

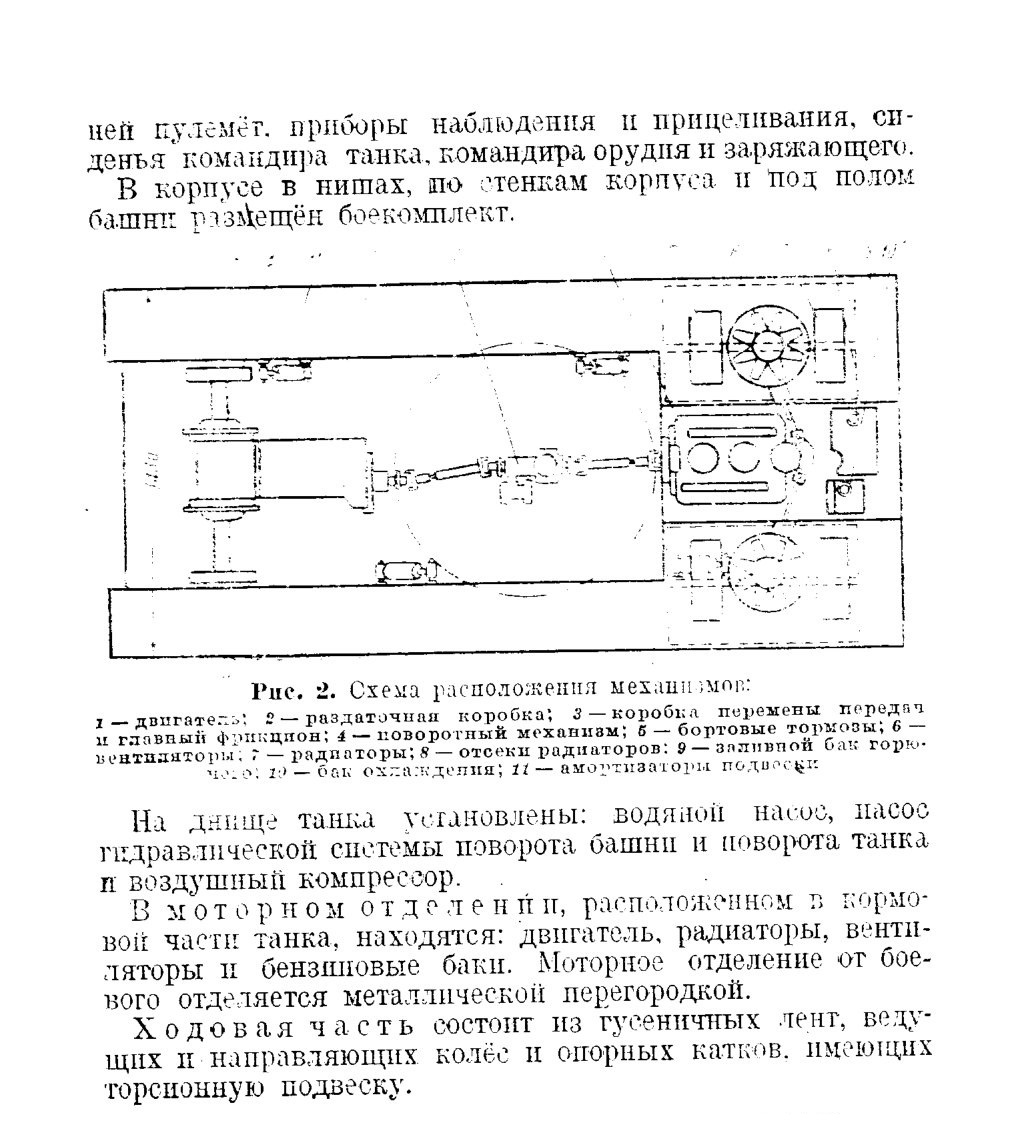

(Рис. 1 И 2)

Танк T-V («Пантера») по своим боевым и техническим данным относится к тяжёлому типу танков.

Танк вооружён 75-мм пушкой, обр. 1942 г. и 7,92-мм пулемётом МГ-34, спаренным с пушкой. Пушка и пулемёт установлены в маске башни танка.

II. КРАТКАЯ БОЕВАЯ И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

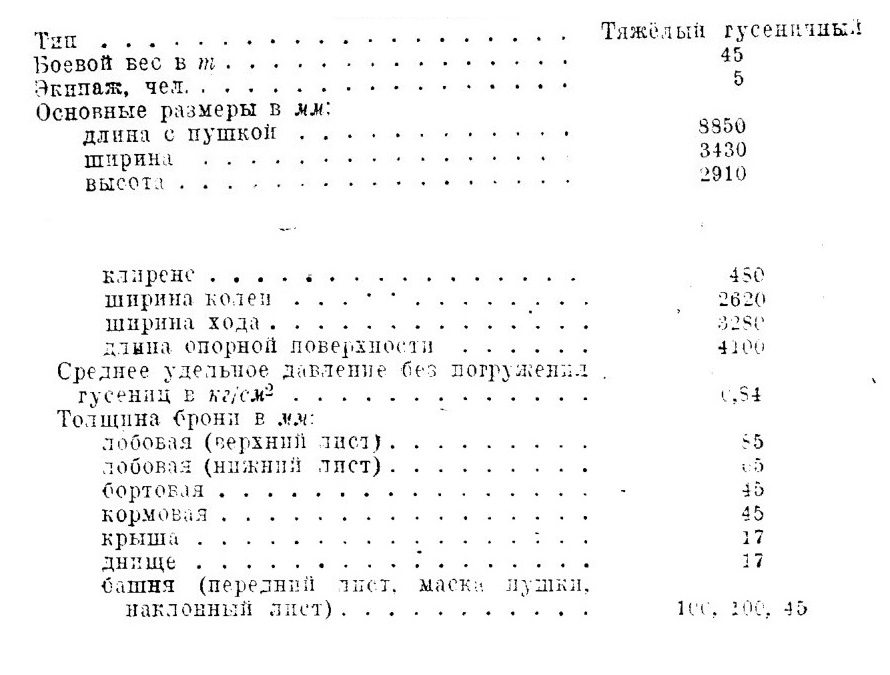

ОБЩИЕ ДАННЫЕ

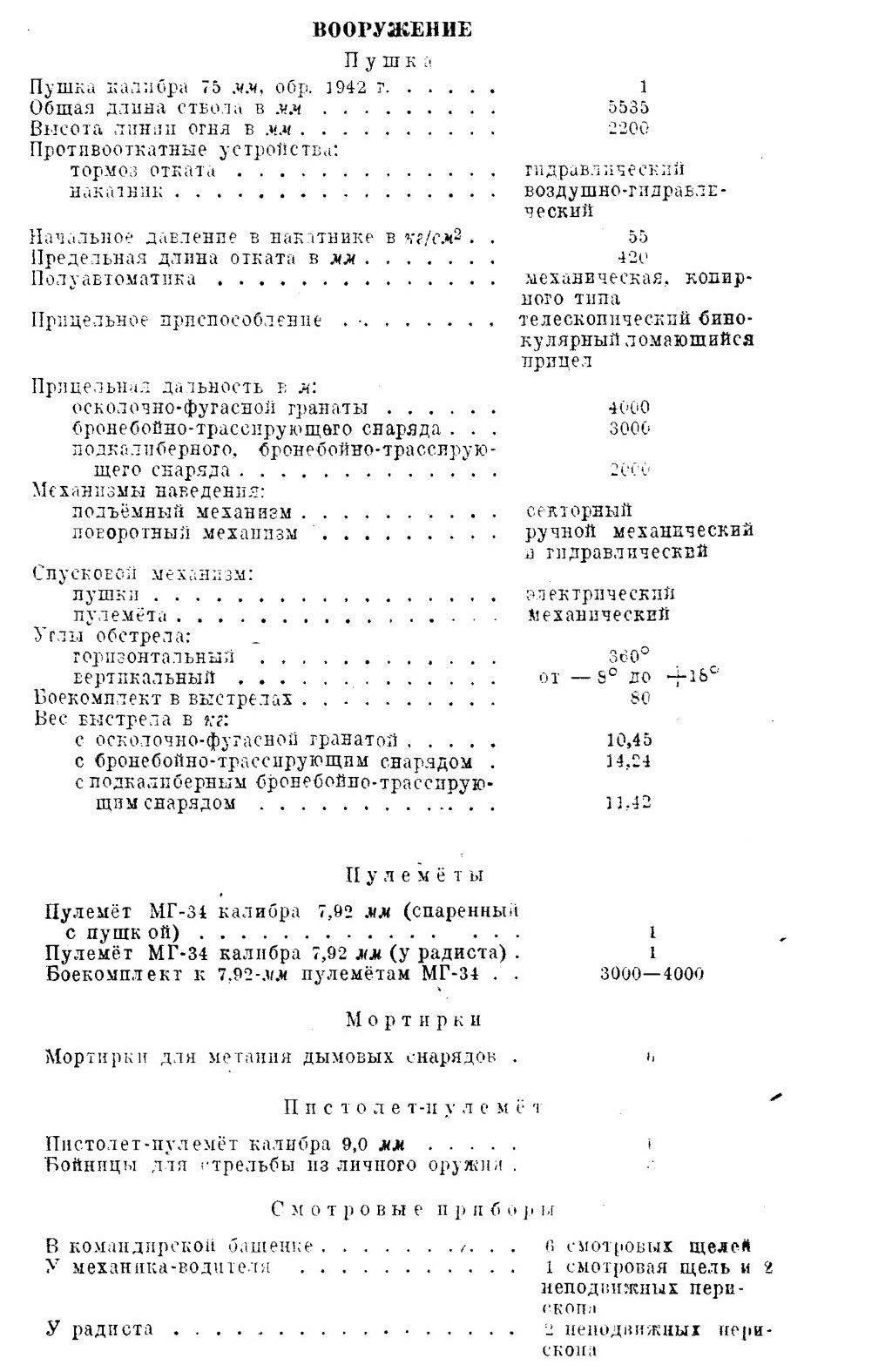

Вооружение

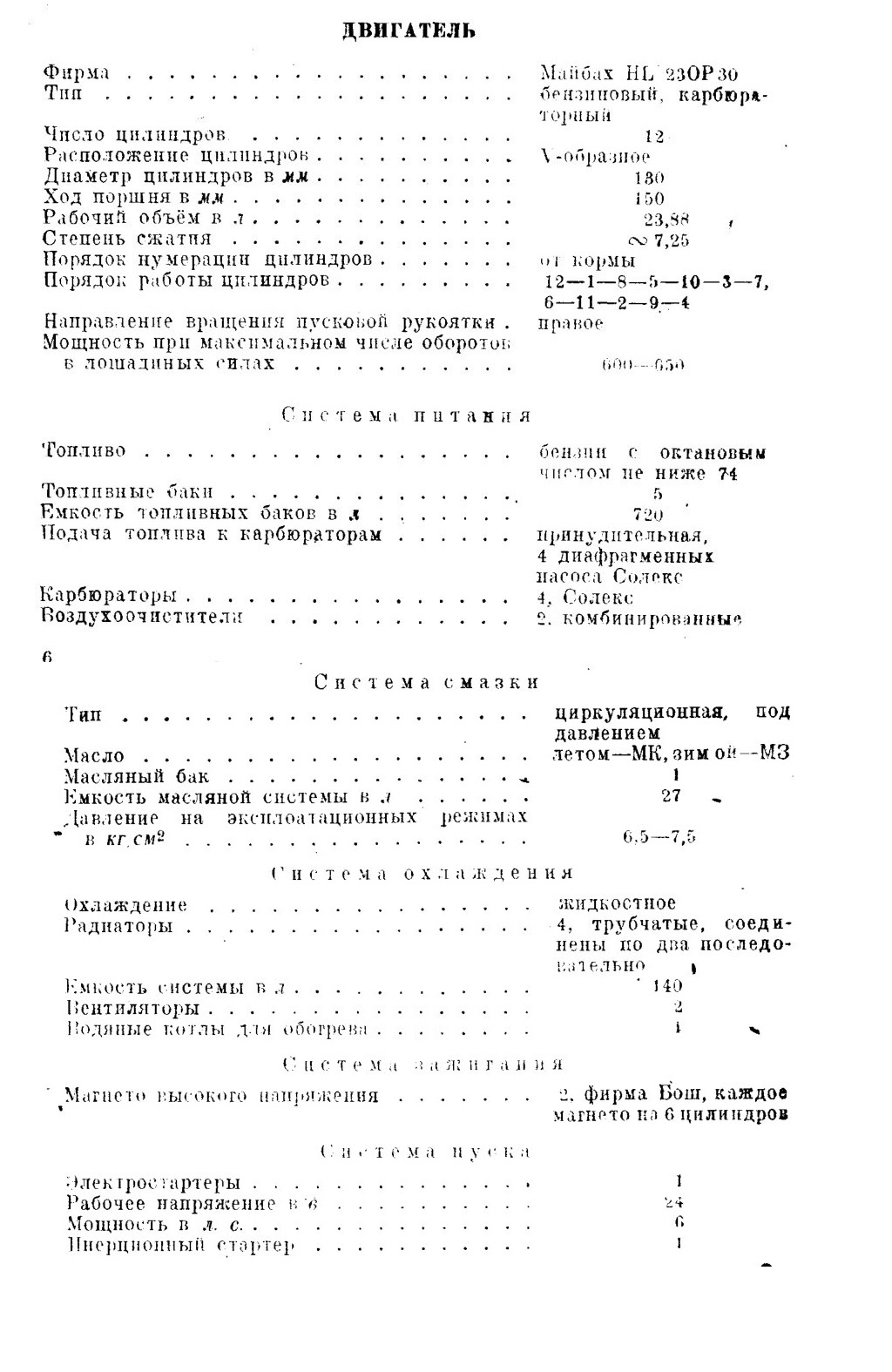

Двигатель

Фирма.... Майбах HL 230P30

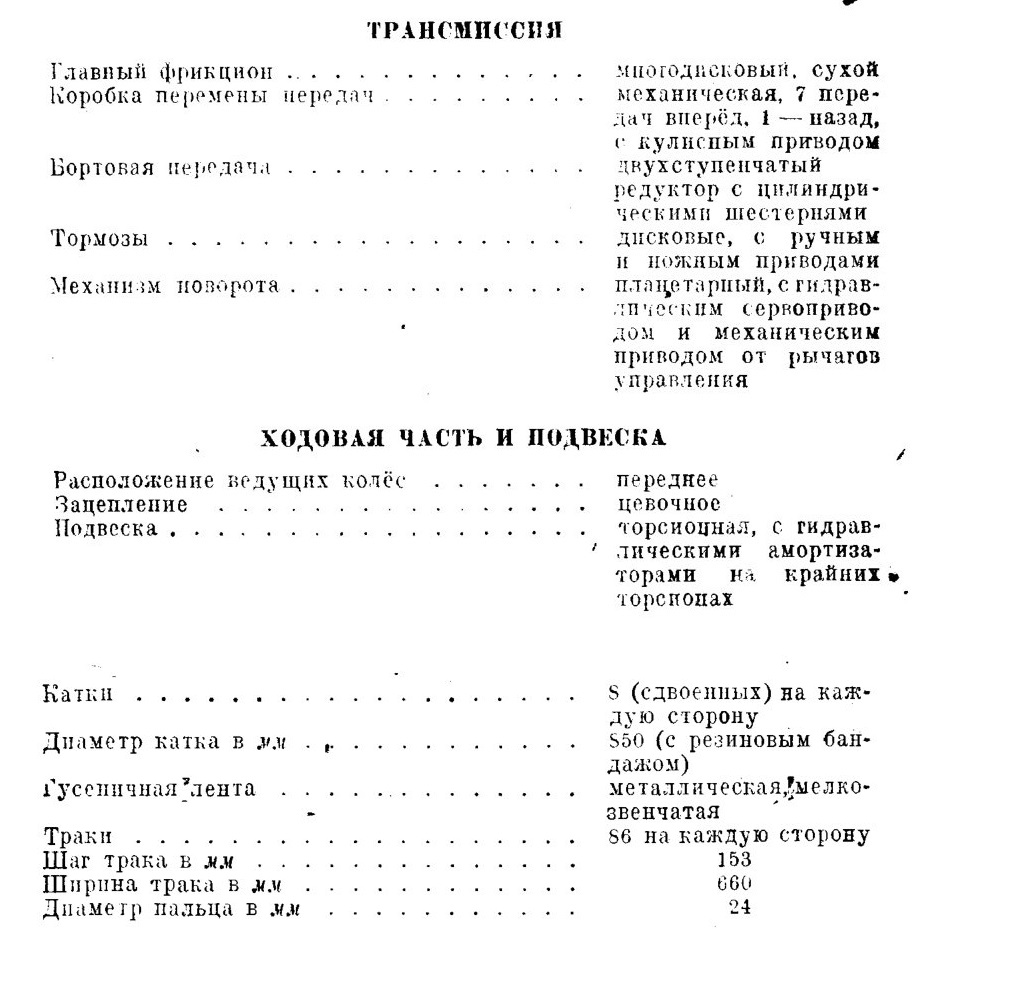

Трансмиссия

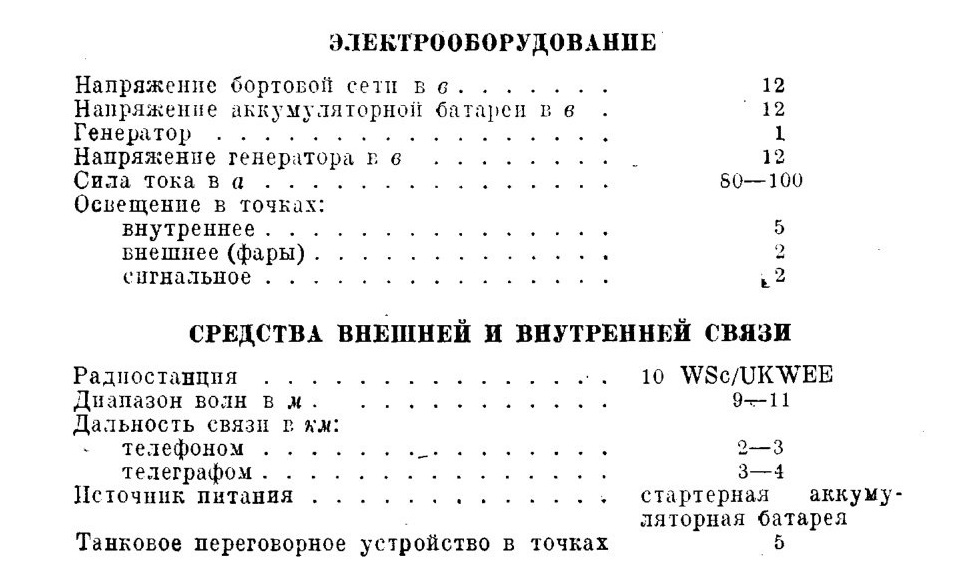

Электрооборудование

III. БРОНЕВОЙ КОРПУС И БАШНЯ ТАНКА
(Рис. 3)

Корпус танка собран из отдельных броневых листов, соединённых двойным сварочным швом. ^Для увеличения прочности шва броневые листы соединены в шип.

Лобовые листы корпуса поставлены наклонно к горизонту: нижний под углом 37°, верхний 33°. Нижние бортовые листы поставлены вертикально, верхние под углом 48°. Кормовой лист — под углом 60°. Листы брони днища танка 31 крыши поставлены горизонтально.

Башня выполнена из листовой стали; стенки башни поставлены под углом 65°. Маска пушки литая, полуцилиндрической формы.

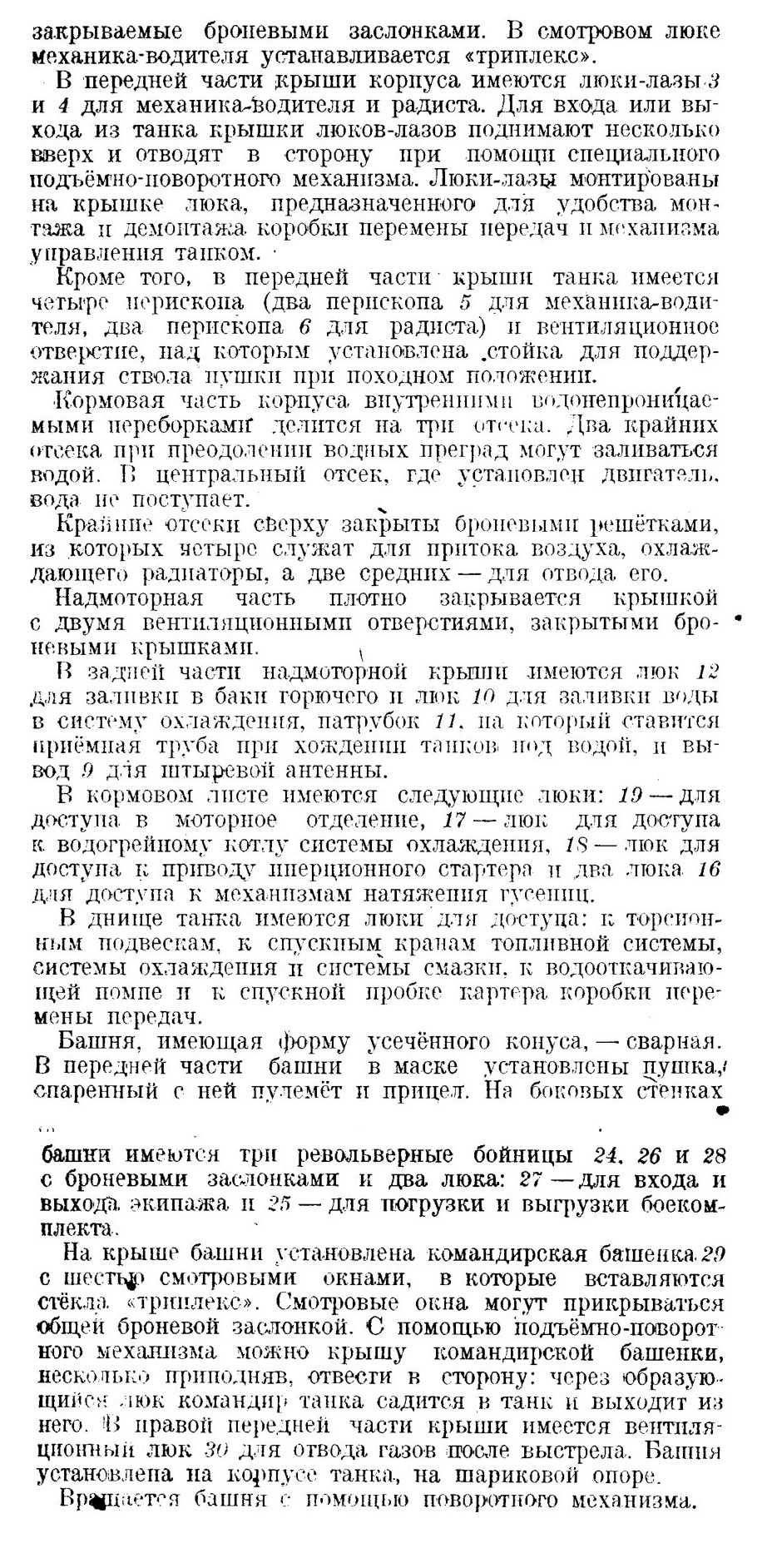

В верхнем лобовом листе корпуса расположены смотровые люки 1 и 2 (рис. 3) механика водителя и радиста,

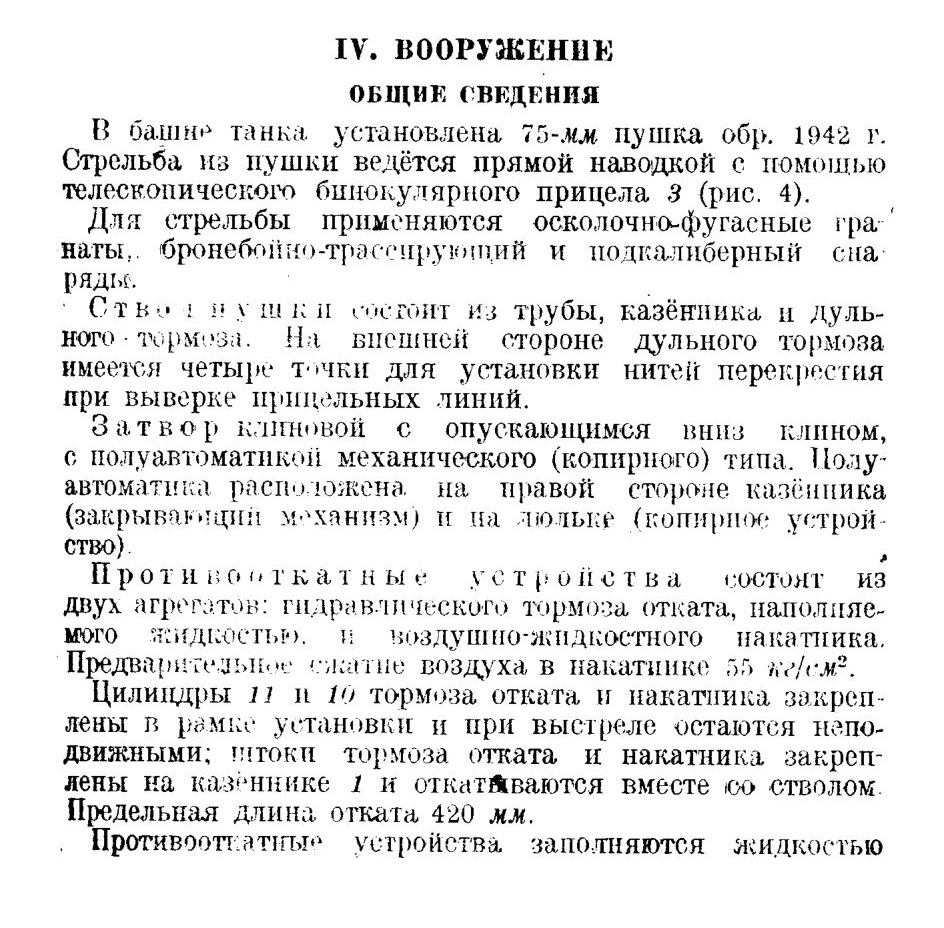

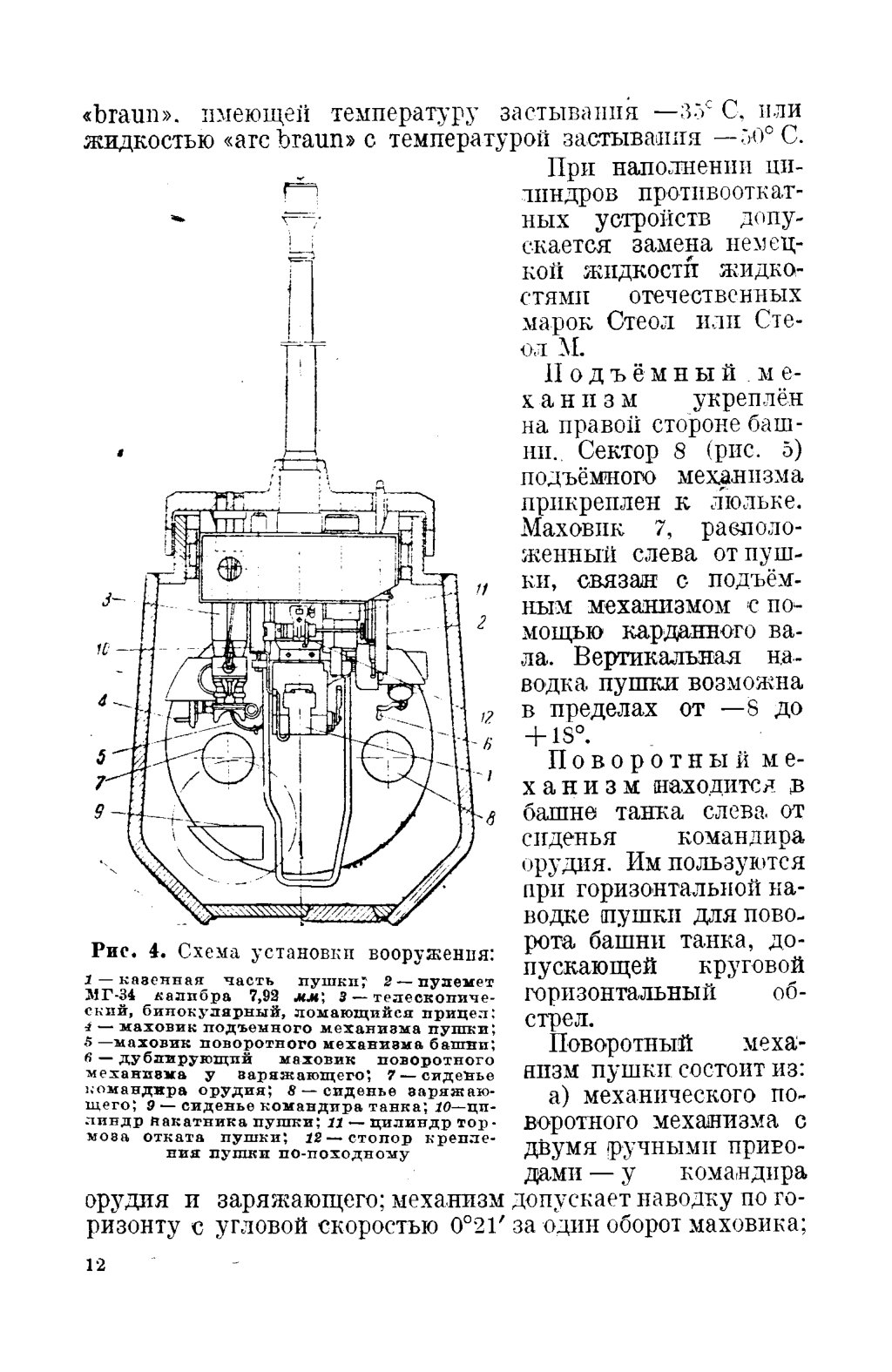

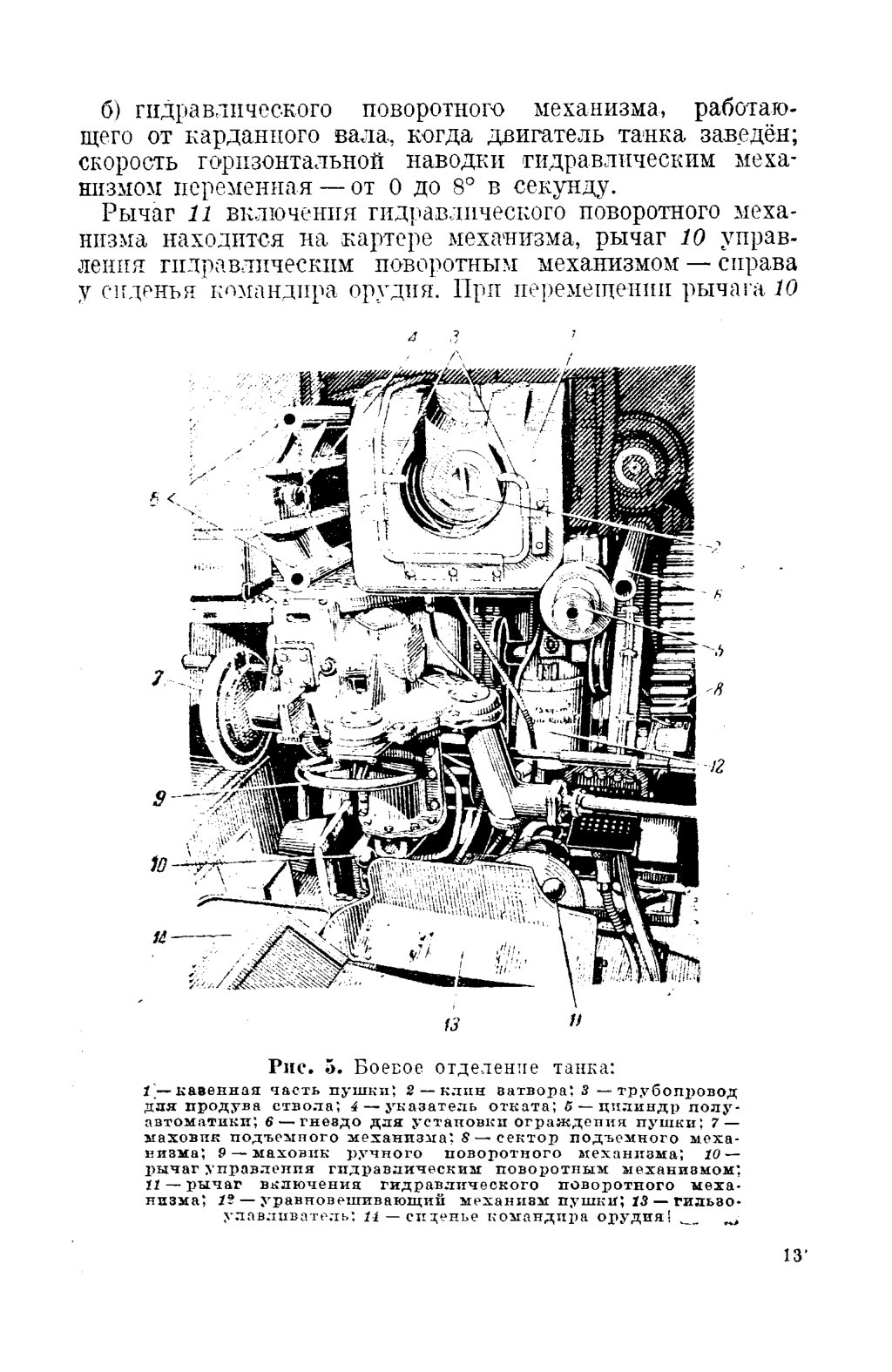

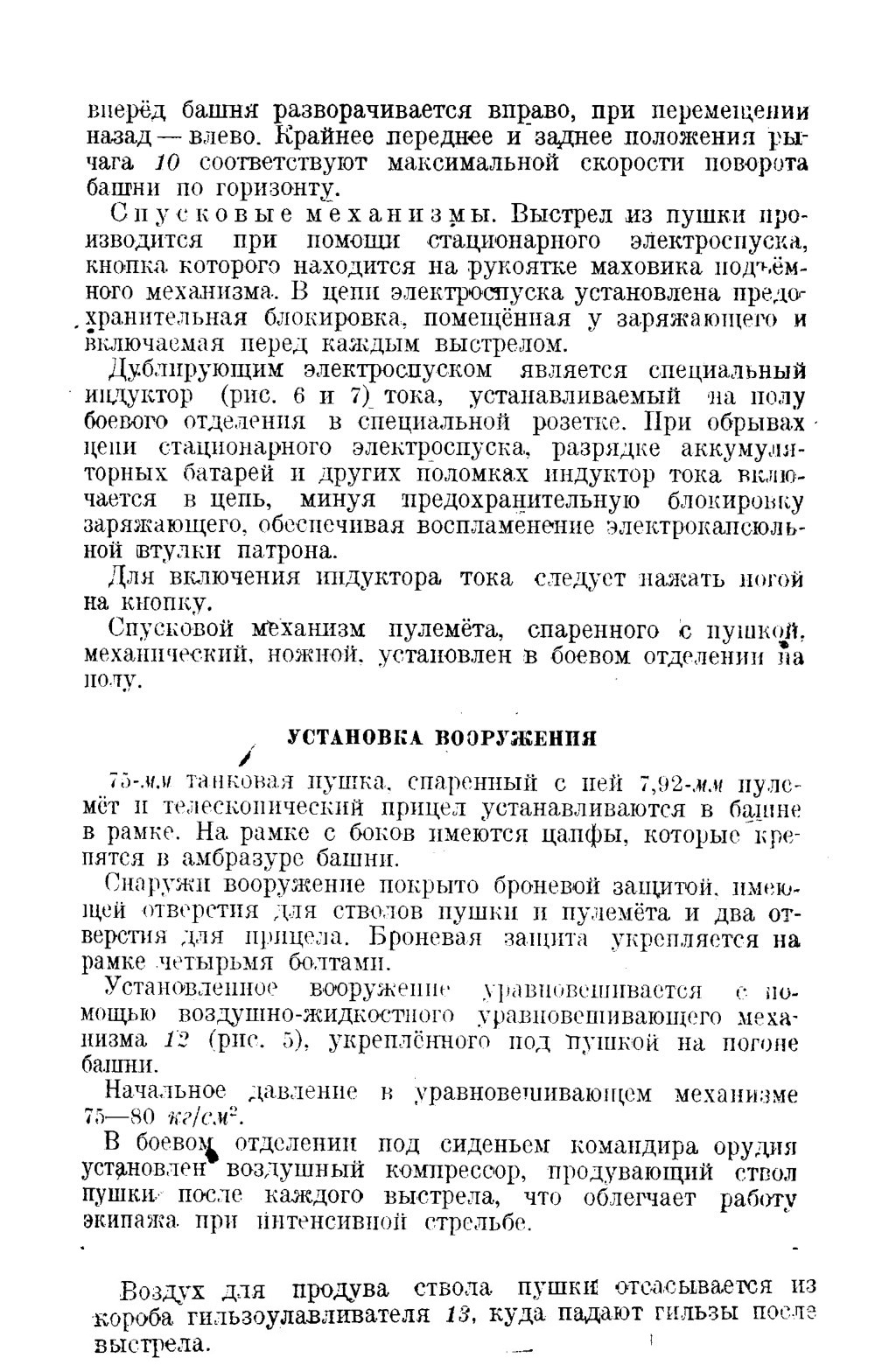

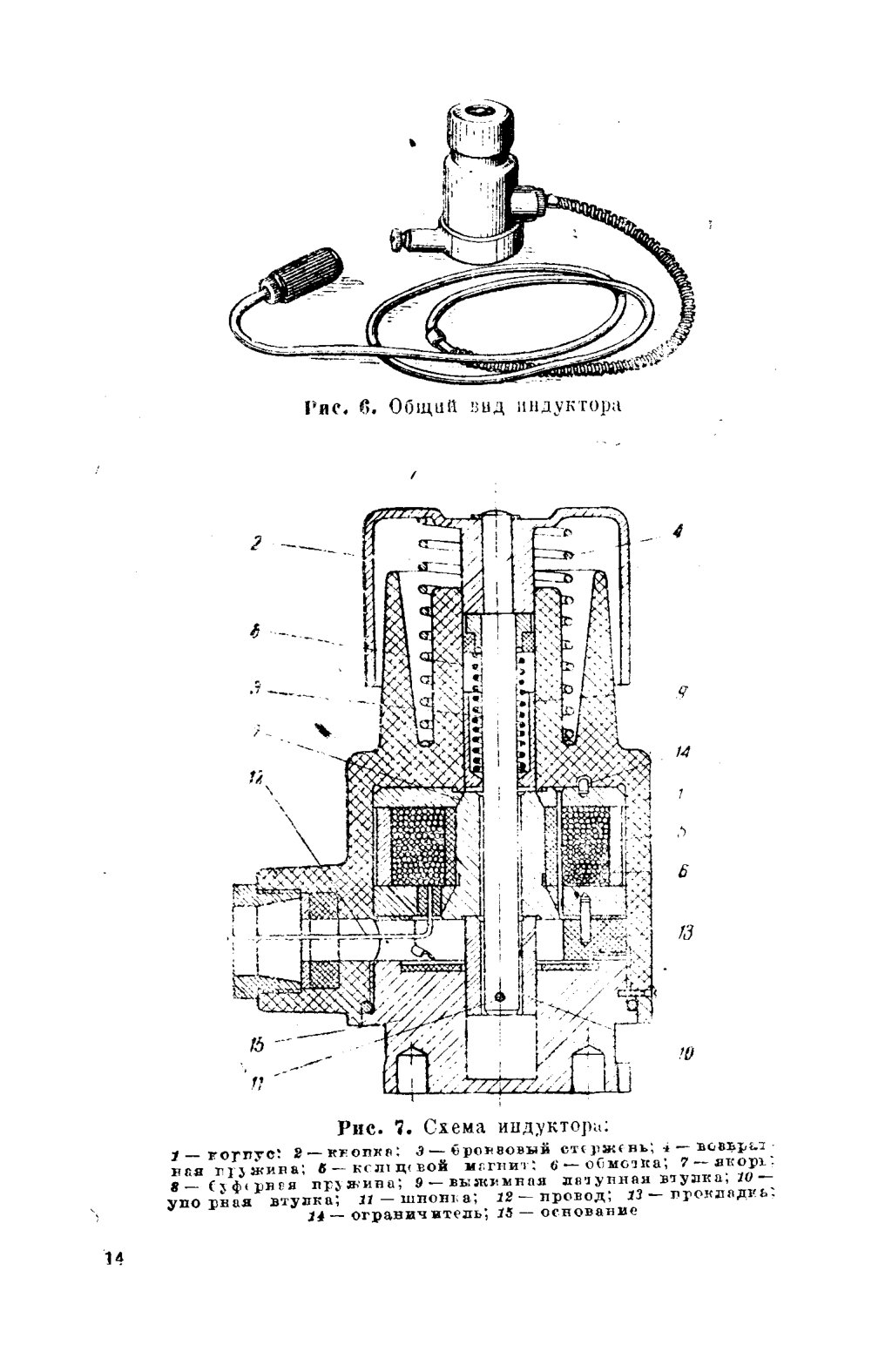

IV. ВООРУЖЕНИЕ

ОБЩИЕ СВЕДЕНИЯ
