Breitling Airwolf watch. Manual in 10 languages - page 1

159-180

181-202

ENGLISH

PAGES 27-48

FRANÇAIS

PAGES 5-26

DEUTSCH

SEITEN 49-70

ITALIANO

PAGINE 71-92

ESPAÑOL

PAGINÁS 93-114

PORTUGUÊS

PAGINÁS 115-136

PYCCКИИ

СТРАНИЦА

137-158

203-224

Table des matières

Principe général de manipulation

7-8

Synchronisation de l’affichage analogique et digital

Mise à l’heure (TIME)

Alarme-réveil (AL)

11-12

Calendrier (DATE)

12-13

Chronographe (CHR)

13-15

Compte à rebours (timer) (TM)

16-17

Deuxième fuseau horaire (T2)

17-18

Alarme-réveil du 2e fuseau horaire (AL2)

18-19

Heure universelle (UTC)

19-20

Confirmations sonores, choix des langues (TON\L)

21-22

Lunette Rose des vents

Indicateur de fin de vie de pile (EOL)

Maintenance

24-26

Principe général des manipulations

Les différentes fonctions sont sélectionnées par rotation de la couronne. Celle-ci compte deux positions
axiales: neutre (1) et tirée (2).

(1)

(2)

En position neutre, la rotation de la couronne permet de passer d’une fonction à l’autre. La couronne peut être
tournée en avant (dans le sens des aiguilles d’une montre) ou en arrière (dans le sens contraire des aiguilles
d’une montre).

Une pression courte sur la couronne éclaire les deux affichages digitaux pendant environ 6 secondes. L’aiguille

des secondes s’arrête alors momentanément pour économiser l’énergie.
N.B. Le type d’éclairage utilisé est compatible avec l’utilisation des jumelles de vision nocturne.

VOTRE CHRONOMÈTRE BREITLING

Un chronomètre est un instrument horaire de haute précision qui a passé avec succès toutes les épreuves
imposées par le COSC (Contrôle Officiel Suisse des Chronomètres), organisme neutre et indépendant qui teste
individuellement chaque mouvement selon la prescription en vigueur.

L’épreuve de certification pour les chronomètres-bracelets à oscillateur à quartz consiste à observer chaque
mouvement durant 11 jours et 11 nuits, dans plusieurs positions et à 3 températures différentes (8

C, 23

C). Pour obtenir le titre de chronomètre, les performances d’un mouvement doivent répondre à 7 critères

très stricts, dont un écart de marche quotidien limité à ±0.07 secondes, soit une précision annuelle de
±25 secondes. L’écart de marche du calibre S

UPER

UARTZ

™ équipant votre B

REITLING

surpasse largement ces

exigences, atteignant ±15 secondes par an.

Le terme de «chronomètre» ne doit pas être confondu avec celui de «chrono graphe», qui est une montre
compliquée dotée d’un mécanisme additionnel permettant de mesurer la durée d’un événement. Un
chronographe n’est pas forcément certifié chronomètre, mais tous les chronographes B

REITLING

portent le titre

très convoité de chronomètre.

SÉLECTION ET RÉGLAGE DES FONCTIONS

1. Synchronisation de l’affichage analogique et digital

L’heure indiquée par l’affichage analogique (aiguilles) et celle indiquée par le display digital doivent être
parfaitement synchronisées. Dans l’éventualité d’une désynchronisation entre les deux affichages
(changement de pile, choc), il est nécessaire d’ajuster l’affichage analogique à l’indication digitale de la

manière suivante :

Sélectionner la position neutre, puis tirer la couronne en position 2.

Pression courte sur le poussoir B: successivement, les heures, les minutes et
les secondes (les H, les MIN et les SEC) de l’affichage clignotent.

La synchronisation respective des H, des MIN et des SEC analogiques
(aiguilles) s’opère par la rotation de la couronne. N.B. Les SEC n’avancent
que dans le sens horaire. Repousser la couronne en position 1.

La montre possède deux poussoirs (A et B) dont l’action est liée à la fonction sélectionnée.
Selon l’action désirée,

une

pression courte

ou
une

pression longue

(2 à 3 sec)

doit être effectuée.

Poussoir A: sélection des fonctions spéciales AM/PM, ON/OFF, START/STOP.

Couronne: éclairage du display par pression, sélection des fonctions par rotation (position
1), réglage des fonctions ou choix d’une langue par rotation (position 2).

Poussoir B: sélection des digits pour réglages (H-MIN-SEC), confirmations sonores, tests
sonnerie.

3. Alarme-réveil

Alarme-réveil ON/OFF.

Test sonnerie.

Réglage:

Sélectionner la fonction

, puis tirer la couronne en position 2.

Pression courte sur le poussoir B: successivement les H et les MIN de
l’affichage clignotent.

2. Mise à l’heure

Sélectionner la fonction

TIME

, puis tirer la couronne en position 2.

L’heure peut être affichée en mode 24H ou AM/PM par une pression courte
sur le poussoir A. En mode AM/PM, l’affichage du display supérieur peut être
supprimé par une pression sur A.

Pression courte sur le poussoir B: successivement, les heures, les minutes et
les secondes (les H, les MIN et les SEC) de l’affichage clignotent.

Les corrections respectives des H, des MIN et des SEC s’opèrent par rotation
de la couronne. Repousser la couronne en position 1.

Pression courte sur le poussoir A : choix de l’affichage jour-mois ou mois-jour.

Pression courte sur le poussoir B : successivement la date, le mois et l’année
(ou le mois, la date et l’année) clignotent.

Les réglages respectifs s’opèrent par la rotation de la couronne.
Repousser la couronne en position 1.

Le calendrier est programmé jusqu’à l’an 2100. Pour le changement de
langue du calendrier, voir point 11.

5. Chronographe

Lorsque la fonction

CHR

est sélectionnée, l’aiguille des secondes se positionne automatiquement sur 12H et

devient l’aiguille de chronographe. L’aiguille des secondes reprend sa fonction normale lorsqu’on quitte la
fonction chronographe.

Les réglages respectifs des H et des MIN de l’alarme-réveil s’opèrent par
rotation de la couronne. Repousser la couronne en position 1. L’alarme est
activée.
L’arrêt de la sonnerie s’effectue par pression sur un des poussoirs ou sur la
couronne.

4. Date

Pression courte sur A: affichage ou suppression du jour.

Réglage

Sélectionner la fonction

DATE

, puis tirer la couronne en position 2.

A. Mesure d’un temps court unique

Départ du chronographe.

Arrêt du chronographe : l’affichage supérieur indique la mesure au 1/100e
et alternativement (ADD), le nombre de jours écoulés.

Remise à zéro.

B. Mesure d’un temps court avec temps intermédiaire

Départ du chronographe.

Temps intermédiaire (SPL).

Le chronographe rattrape le temps écoulé depuis l’arrêt.

Arrêt du chronographe (ADD).

Remise à zéro.

C. Synchronisation de l’aiguille des secondes

Si l’aiguille des secondes ne se positionne pas précisément à 12H en mode

CHR

, tirer la couronne en position 2 et tourner en avant pour repositionner

l’aiguille à 12H. Repousser la couronne en position 1.

Les réglages respectifs des jours, H, MIN, SEC s’opèrent par rotation de la
couronne. Repousser la couronne en position 1.

7. Deuxième fuseau horaire

Sélectionner la fonction

, puis tirer la couronne en position 2.

L’heure peut être affichée en mode 24H ou AM/PM par une pression
courte sur le poussoir A.

Pression courte sur le poussoir B : successivement, les H et les MIN
clignotent.

6. Compte à rebours (timer)

Départ, arrêt.

Rappel du temps précédemment sélectionné.

Réglage

Sélectionner la fonction

, puis tirer la couronne en position 2.

Les jours (max. 99 jours) sur l’affichage supérieur clignotent et par pression
courte sur le poussoir B, les H, MIN et SEC sur l’affichage inférieur, clignotent
successivement.

Pression courte sur le poussoir B : successivement les H et les MIN de
l’affichage clignotent.

Les réglages respectifs des H et des MIN de l’alarme-réveil s’opèrent par
rotation de la couronne. Repousser la couronne en position 1.

L’arrêt de la sonnerie s’effectue par pression sur un des poussoirs ou sur la
couronne.

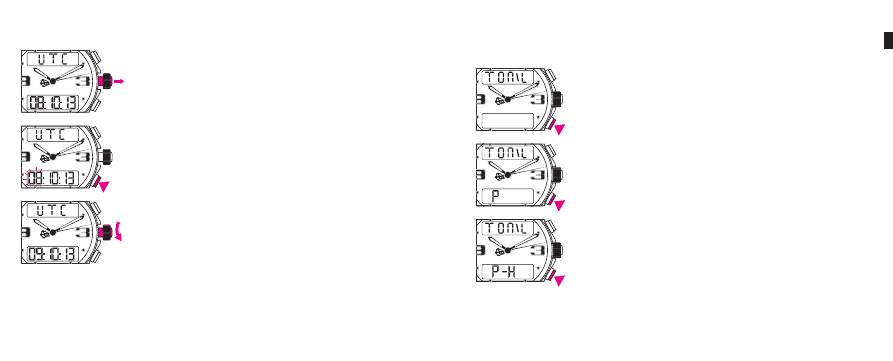

9. Heure universelle UTC

L’heure universelle UTC (Universal Time Coordinated) a pour objectif d’harmoniser le trafic aérien mondial.
Elle correspond à l’heure du méridien de Greenwich (GMT).

Leur réglage respectif s’effectue par rotation de la couronne.
N.B. Les minutes se corrigent par incréments de 15 minutes pour
correspondre aux fuseaux horaires fractionnés en vigueur dans certaines
régions du monde. Repousser la couronne en position 1.

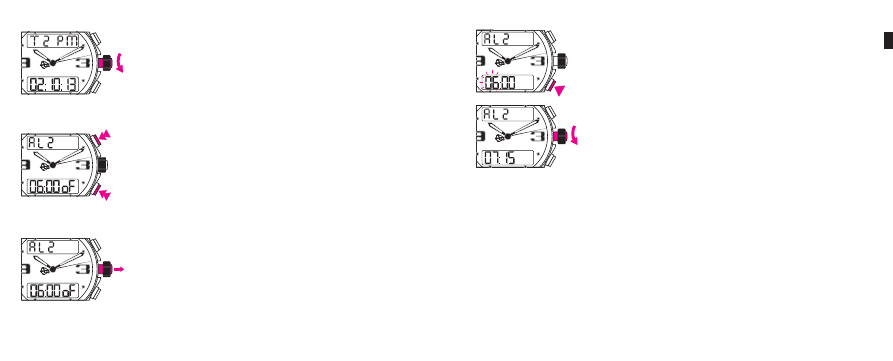

8. Alarme-réveil du deuxième fuseau horaire

Alarme-réveil ON/OFF.

Test sonnerie.

Réglage

Sélectionner la fonction

AL2

, puis tirer la couronne en position 2.

10. Choix des confirmations sonores

Quatre modes de confirmations sonores sont programmables:

Sélectionner la fonction

TON\L

. Affichage inférieur éteint: aucune confir-

mation sonore.

apparaît sur l’affichage du bas: confirmation sonore lors de chaque

pression sur les poussoirs.

P-H

apparaît sur l’affichage inférieur: confirmation sonore lors de chaque

pression sur les poussoirs + top horaire.

Réglage

Sélectionner la fonction

UTC

, puis tirer la couronne en position 2.

Pression courte sur le poussoir B : successivement les H et les MIN de
l’affichage clignotent.

Leur réglage respectif s’opère par rotation de la couronne. N.B. Les minutes
se corrigent par incréments de 15 minutes. Repousser la couronne en position 1.

P-C

apparaît sur l’affichage inférieur: confirmation sonore lors de chaque

pression sur les poussoirs + top horaire du temps chronométré.

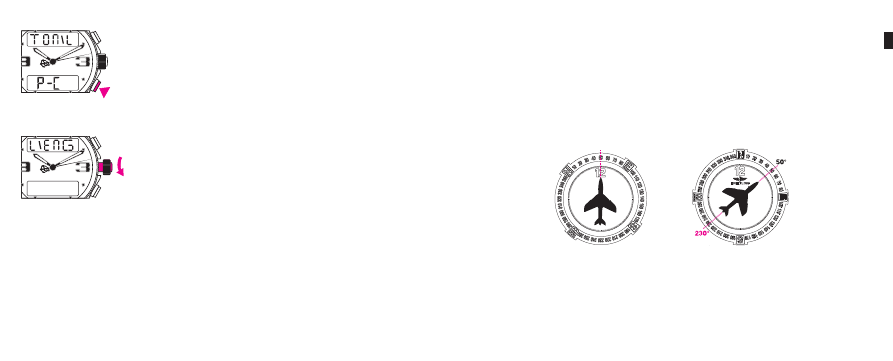

11. Sélection de la langue du calendrier

La sélection de la langue s’effectue en position

TON\L

par rotation de la

couronne en position 2. Quatre langues sont disponibles: français (FRA),
allemand (DEU), anglais (ENG), espagnol (ESP). Repousser la couronne en
position 1.

INDICATEUR DE FIN DE VIE DE PILE (EOL)

Le mouvement de la montre est équipé d’un détecteur de fin de vie de la pile (EOL), signalé par le
clignotement de l’affichage numérique. Le remplacement de la pile doit être effectué dans les jours qui suivent
auprès d’un reven deur agréé B

REITLING

. Exigez également qu’un test d’étanchéité de la montre soit effectué.

LUNETTE ROSE DES VENTS

Cette lunette, en indiquant les points cardinaux et les caps, remplit plusieurs fonctions de navigation.

1. Mémoire de cap

Cette fonction offre la possibilité au pilote de «mémoriser» le cap à suivre en plaçant celui-ci en face de l’index
situé à 12h.

2. Indication des caps inverses

Elle permet en outre à son utilisateur de lire instantanément la direction de retour, lue à l’opposé du cap suivi
lors du vol aller.

Les modèles B

REITLING

sont étanches à différents degrés. Le niveau d’étanchéité, exprimé en mètres, est une

norme qui n’indique pas une profondeur absolue d’immersion. La couronne et les poussoirs ne doivent en
aucun cas être actionnés sous l’eau ou lorsque la montre est mouillée. Le tableau ci-dessous indique les
conditions dans lesquelles votre montre peut raisonnablement être utilisée en fonction de son degré
d’étanchéité:

CONSEILS UTILES

Les bracelets B

REITLING

en cuir véritable sont manufacturés avec les matériaux les plus raffinés et constituent

un produit de haute qualité. Comme tous les objets en peau naturelle (souliers, gants, etc.), leur durée de vie
varie sensiblement en fonction des conditions du porter. En particulier, l’eau, les cosmétiques et la transpiration
accélèrent le processus de vieillissement. Un bracelet B

REITLING

métallique ou synthétique est donc mieux adapté

aux activités impliquant un contact fréquent avec l’eau ou l’humidité.

MAINTENANCE

Votre chronomètre B

REITLING

est un instrument sophistiqué fonctionnant en permanence et sous les contraintes

les plus diverses. Dans un volume très restreint, une multitude de composants contribuent à en assurer toutes
les fonctions. Leur action mécanique engendre une usure inéluctable, que l’entretien, par un renouvellement
de la lubrification ainsi que par le remplacement des composants usagés, permet de maîtriser. Comme tout
instrument de mesure de précision, votre montre doit faire l’objet d’une maintenance périodique pour
fonctionner au mieux de son potentiel: il est recommandé de procéder à ce service tous les deux ans, alors que
la périodicité de la révision de votre montre est de l’ordre de cinq ans. Votre concessionnaire agréé B

REITLING

prendra volontiers celle-ci en charge.

L’ÉTANCHÉITÉ

Le mouvement de votre chronomètre est protégé par un boîtier complexe muni de joints qui assurent son
étanchéité. Sous l’influence de divers agents extérieurs – transpiration, eau chlorée ou salée, cosmétiques,
parfums ou poussière, ces joints se dégradent progressivement et doivent être régulièrement remplacés. En
cas d’utilisation intensive en milieu aquatique, il est recommandé de procéder à un service de maintenance
chaque année. Pour une utilisation occasionnelle en milieu aquatique, cette opération s’effectuera tous les
deux ans. Par ailleurs, il est recommandé de procéder chaque année à un contrôle d’étanchéité, qui ne prend
que quelques minutes, auprès de votre concessionnaire agréé B

REITLING

ACTIVITÉS / DEGRÉ D’ÉTANCHÉITÉ

3bars/30M/100FT

5bars/50M/165FT

10bars/100M/330FT 50bars/500M/1650FT+

Eclaboussements
Douche, natation, sports nautiques de surface
Ski nautique, plongeons, snorkeling
Plongée sous-marine

Table of contents

General handling principle

29-30

Synchronizing analog and digital display

Setting the time (TIME)

Alarm (AL)

33-34

Calendar (DATE)

34-35

Chronograph (CHR)

35-37

Countdown timer (TM)

38-39

Second timezone (T2)

39-40

Second timezone alarm (AL2)

40-41

Universal time (UTC)

41-42

Audible confirmation signals, choice of languages (TON\L)

43-44

Bezel compass scale

Battery end-of-life indicator

Maintenance

46-48

Les boîtiers et bracelets métalliques B

REITLING

sont conçus à partir des meil leurs alliages et garantissent

robustesse et confort au porter. Un nettoyage régulier par rinçage et brossage à l’eau claire permet de
conserver la brillance de votre montre. Cette opération est vivement recommandée après chaque immersion
dans l’eau salée ou chlorée. Pour les montres munies d’un brace let en cuir, procéder de la même façon, mais
en évitant de mouiller celui-ci.

À ÉVITER

Comme tout objet de valeur, les chronomètres B

REITLING

méritent un soin particulier. Ainsi, il convient de les

protéger des chocs et coups à des objets durs, de ne pas les exposer à des produits chimiques, solvants ou gaz
dangereux ni aux champs magnétiques. En outre, votre chronomètre B

REITLING

est conçu pour fonctionner

idéalement dans une plage de température comprise entre 0°C et 50°C.

RECOMMANDATIONS

Les piles et les composants horlogers usagés ne doivent pas être jetés dans la
poubelle mais doivent, au contraire, être recyclés correctement. Il est recommandé
de les ramener à votre point de vente. Vous contribuerez ainsi à la protection de
l’environnement et de la santé.

YOUR BREITLING CHRONOMETER

A chronometer is a high-precision instrument that has successfully passed the entire battery of tests imposed
by the COSC (Swiss Official Chronometer Testing Institute), a neutral and independent body which individually
tests each movement according to the prescriptions in force.

The certification test for wristwatch chronographs with quartz oscillators consists in observing each movement
for 11 days and 11 nights, in several positions and at 3 different temperatures (8ºC, 23ºC, 38ºC). To earn the
prestigious chronometer label, a movement’s performances must meet 7 very strict criteria, including a daily
variation in rate of within ±0.07 seconds, corresponding to an annual precision of ±25 seconds. The variation
in rate of the S

UPER

UARTZ

™ caliber fitted in your B

REITLING

watch far and above exceeds these demands,

achieving a rate of ±15 seconds a year.

The term “chronometer” should not be confused with that of “chronograph”, which is a complicated watch
fitted with an additional mechanism enabling the measurement of the duration of an event. A chronograph
is not necessarily chronometer-certified, but all B

REITLING

chronographs carry the much-coveted title of

“chronometers”.

General handling principle

The different functions are selected by rotating the crown. The latter has two axial positions: neutral (1) and
pulled out (2).

(1)

(2)

In the neutral position, rotating the crown enables you to move from one function to another. The crown may
be turned forwards (clockwise) or backwards (anti-clockwise).

A brief push on the crown lights up the two digital displays for around 6 seconds. The seconds hand then stops
momentarily as an energy-saving measure.
N.B. The type of display used is compatible with night vision goggles.

The watch has two pushpieces (A and B) whose action is linked to the function selected. According to the desired
action, the wearer should press the appropriate one

briefly

hold it

for 2 to 3 seconds.

Pushpiece A: selection of special functions AM/PM, ON/OFF, START/STOP

Crown: backlighting of display by pressing, selection of functions by rotation (position 1);
functions setting or choice of language by rotation (position 2).

Pushpiece B: selection of digits for setting operations (H-MIN-SEC), audible confirmation
signals, alarm tests.

SELECTION AND ADJUSTMENT OF FUNCTIONS

1. Synchronization of analog and digital display

The time indicated by analog display (hands) and that indicated by digital display must be perfectly
synchronized. Should the two displays become desychronized (battery change, shock) the analog display
(hands) must be adjusted to the digital indication as follows:

Select the neutral position then pull crown out to position 2.

Press pushpiece B briefly: the hours, minutes and seconds (H, MIN and SEC)
of the display each flash in turn.

The respective synchronization of analog H, MIN and SEC (hands) is done by
rotating the crown. N.B. The SEC only move clockwise.
Push the crown back in to position 1.

2. Setting the time

Select the

TIME

function, then pull the crown out to position 2.

The time may be displayed in 24H or AM/PM mode by briefly pressing
pushpiece A. In AM/PM mode, the upper display may be suppressed by
pressing A.

Press pushpiece B briefly: the hours, minutes and seconds (H, MIN and SEC)
of the display flash in turn.

Respective adjustments of H, MIN and SEC are made by rotating the crown.
Push the crown back to position 1.

3. Alarm

ON/OFF alarm indication.

Alarm test.

Adjustment

Select

position, then pull crown out to position 2.

Press pushpiece B briefly: the H and MN of the display flash in turn.

Content .. 1 2 ..

//////////////////////////
