BMW K 1200 LT. Manuel de réparation - 1

BMW Motorrad

Plan d’entretien

K 1200 LT du millésime 1999

Client

Immatriculation

Kilométrage

N° d'ordre

Date

Signature mécanicien

Relever la mémoire des défauts avec le BMW MoDiTeC

Contrôler et régler le jeu du câble de la commande d'accélérateur

Vidanger l'huile moteur à chaud, remplacer le filtre à huile

en cas d'utilisation exclusive sur de courts trajets ou à des températures extérieures inféreiures à 0 °C,

tous les 3 mois, au plus tard tous les 3.000 km^*)

Vidanger l'huile de la boîte de vitesses à chaud

au plus tard tous les 2 ans ^*)

Vidanger l'huile du couple conique à chaud,

tous les 20.000 km, au plus tard tous les 2 ans ^*)

Contrôler l'usure des plaquettes et des disques de frein, les remplacer au besoin ^*)

Contrôler le niveau de liquide de frein avant/arrière

Contrôler le fonctionnement et l'étanchéité du système de freinage, le remettre en état/remplacer si nécessaire ^*)

Vidanger le liquide de frein au plus tard tous les ans

Contrôler le niveau de liquide d'embrayage

Vidanger le liquide d'embrayage

tous les 40 000 km ou au plus tard tous les 2 ans ^*)

Nettoyer le filtre à carburant *⁾

en règle générale tous les 40.000 km, si l'essence est de mauvaise qualité tous les 20.000 km

Contrôler et compléter au besoin le niveau et la concentration du liquide de refroidissement

Vidanger le liquide refroidissement au plus tard tous les 2 ans ^*)

Contrôler le niveau d'électrolyte de la batterie, rajouter de l'eau distillée si nécessaire

Nettoyer/graisser les cosses de la batterie si nécessaire

Remplacer le filtre d'aspiration

Remplacer le filtre d'admission d'air tous les 10.000 km en cas d'encrassement prononcé et de dépôt important de

poussières, ou plus souvent au besoin ^*)

Contrôler le fonctionnement du contacteur de béquille latérale

Lubrifier l'articulation de la béquille latérale, contrôler la béquille centrale, la lubrifier au besoin ^*)

Contrôler l'amortisseur de direction

Contrôler le serrage des vis de roue AR

Contrôler le jeu de basculement de la roue arrière

Contrôler l'articulation du bras oscillant (absence de jeu), la régler au besoin ^*)

Contrôler et régler le jeu des soupapes

Remplacer la garniture du rail tendeur de chaîne et de la glissière ainsi que la pièce de pression

tous les 60 000 km ^*)

Remplacer les bougies d'allumage

Contrôle final avec test de sécurité:

- Etat des pneus et des roues, pression de gonflage

- Embrayage, commande de vitesses, frein à main et frein à pied, ABS, direction

- Eclairage et signalisation, témoins, instruments, avertisseur sonore

- Aide de marche AR, radio avec télécommande

- Au besoin équipement optionnel

- Essai routier, si nécessaire

*)

contre facturation distincte;

diffère de l'intervalle général

UX-VS-2, 02.2002

BMW recommends Castrol

BMW Motorrad

Contrôle à la remise

K 1200 LT du millésime 1999

Client

Immatriculation

BMW

Contrôle à la remise

N° d'ordre

Signature mécanicien

Contrôler l'état de la caisse de transport

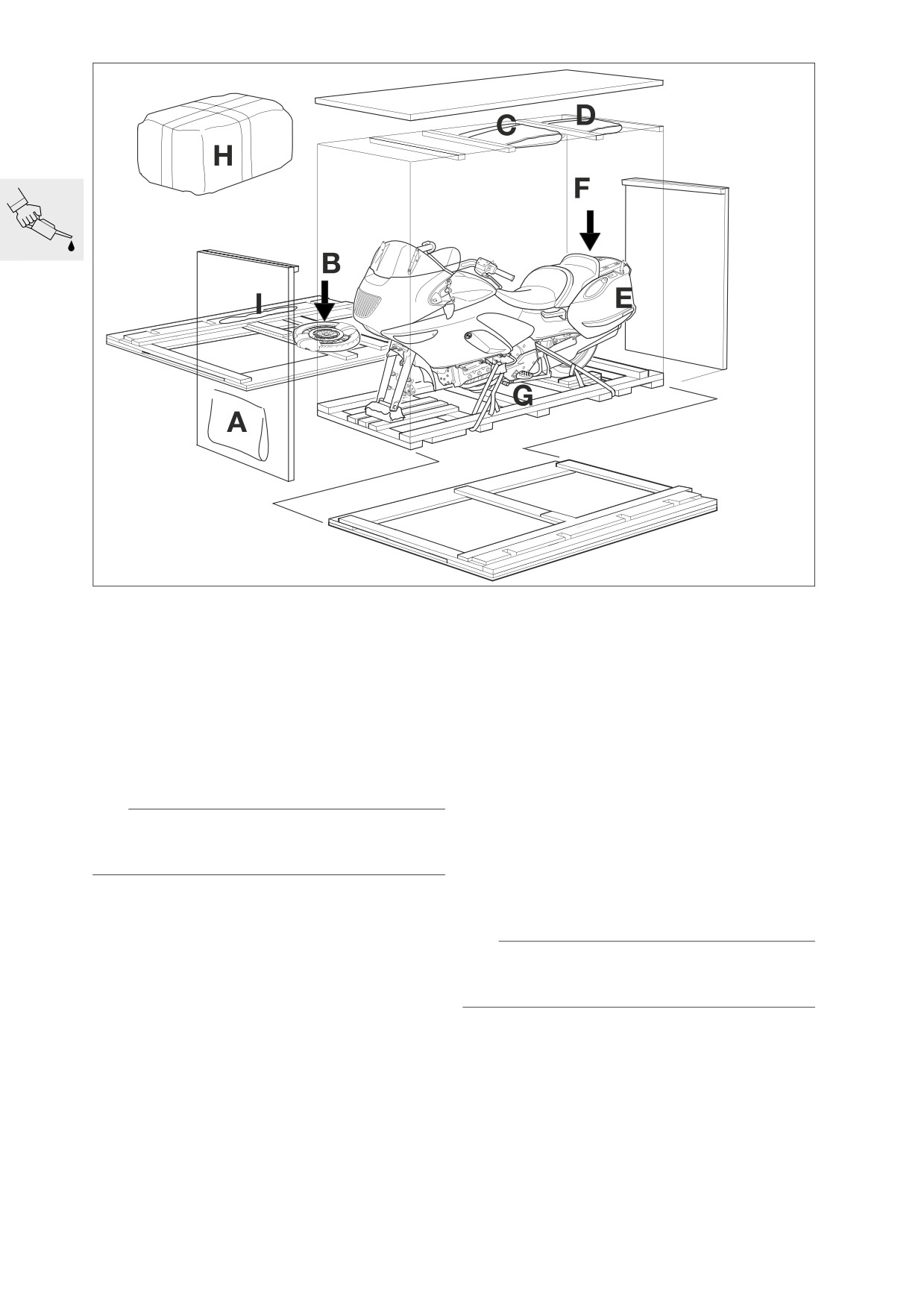

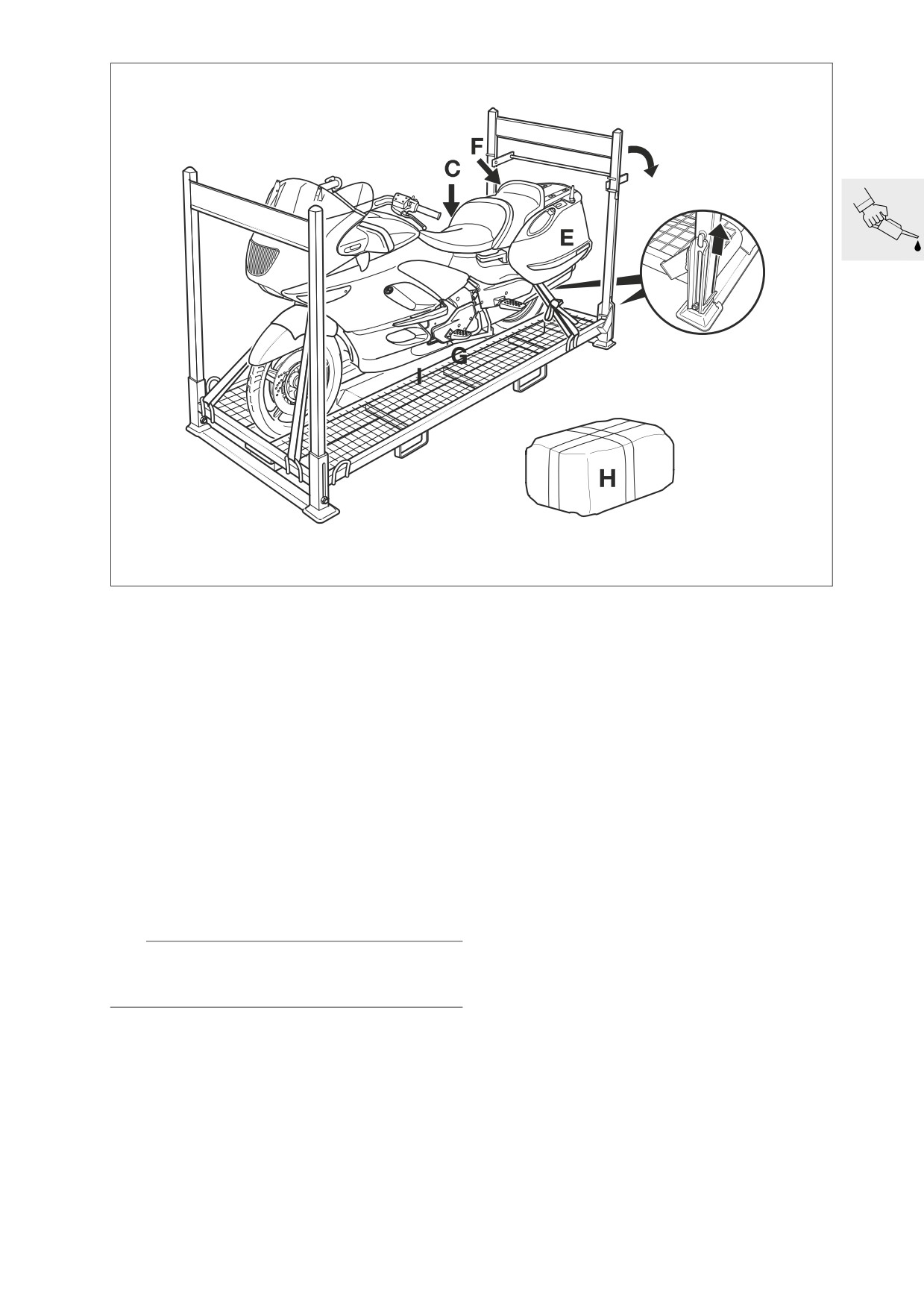

Déballer la moto

Contrôler l'état de la moto

Contrôler l'intégralité de la fourniture

- Clés de la moto

- Cylindre de serrure du topcase

- Support de casque

- Outillage de bord et documents de la moto

- Topcase (emballé séparément)

- Equipements et accessoires optionnels

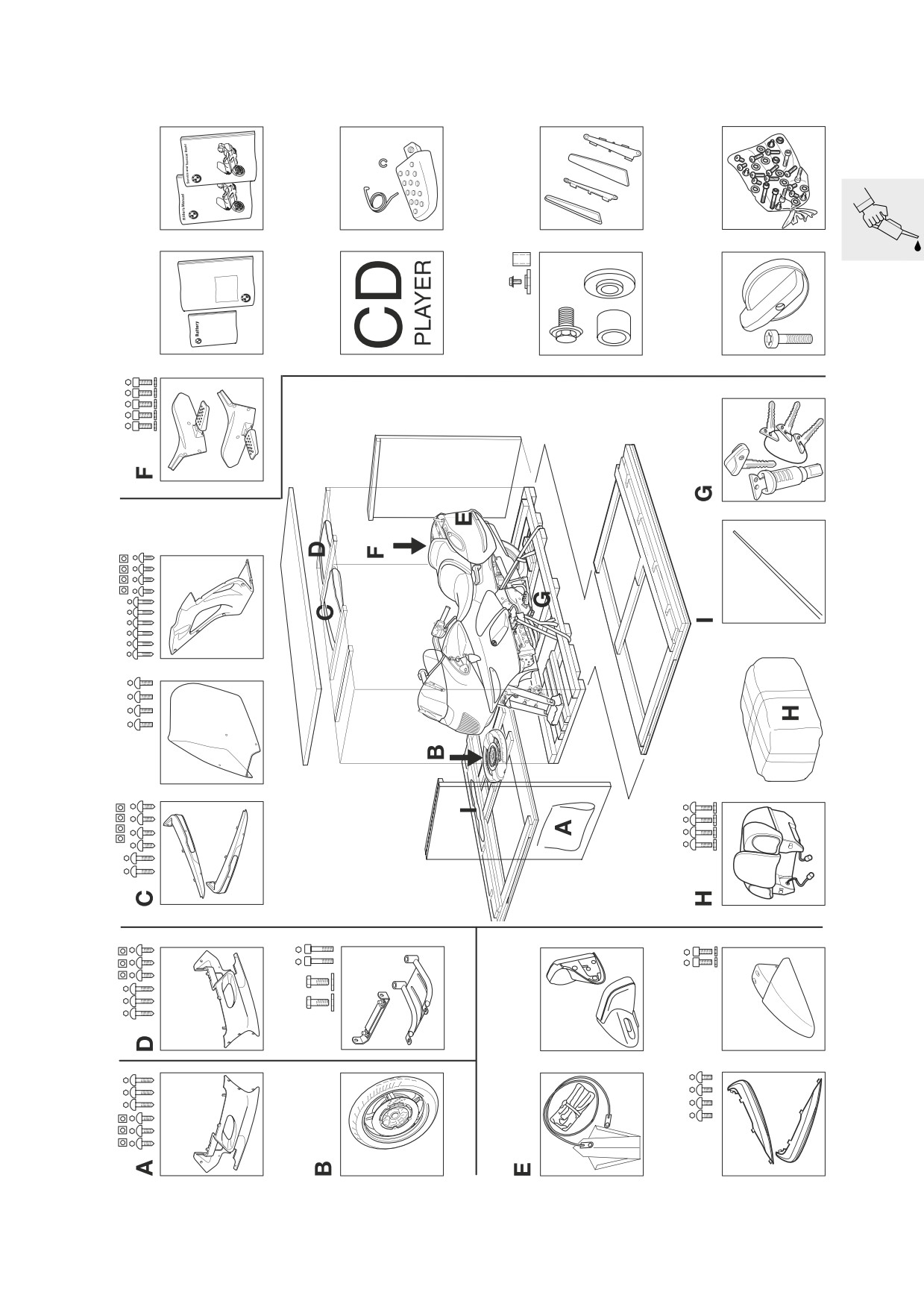

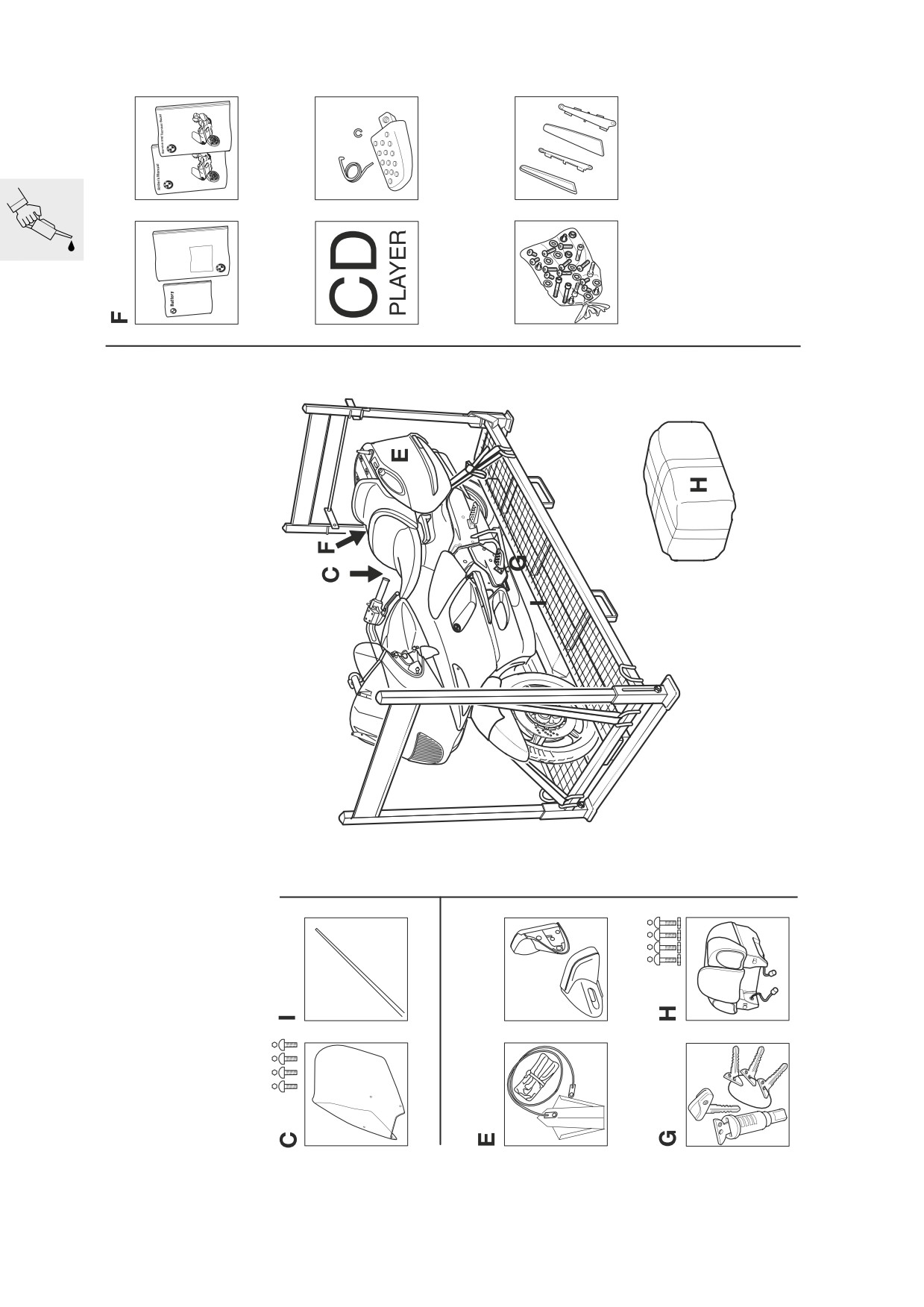

Assemblage de la moto

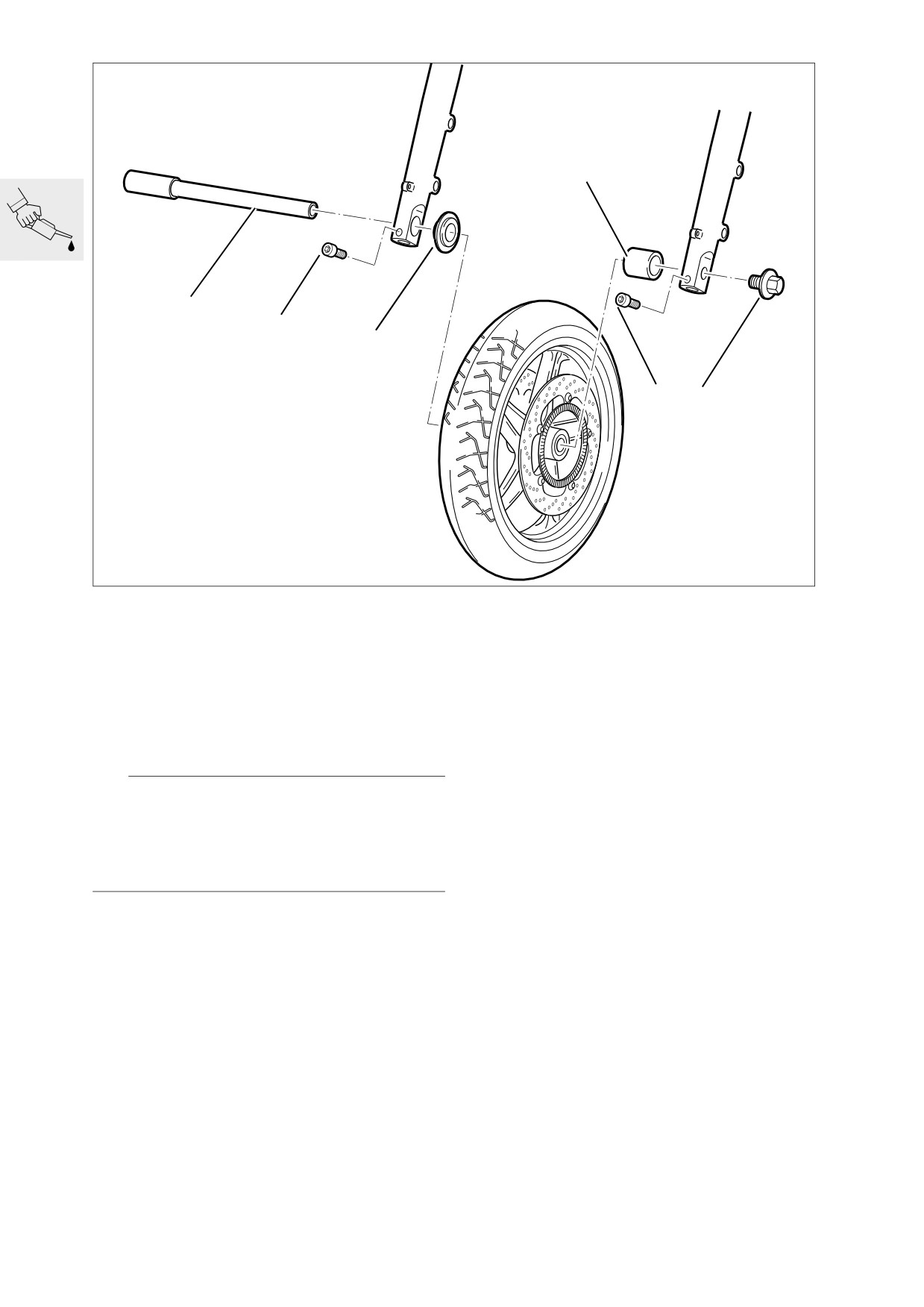

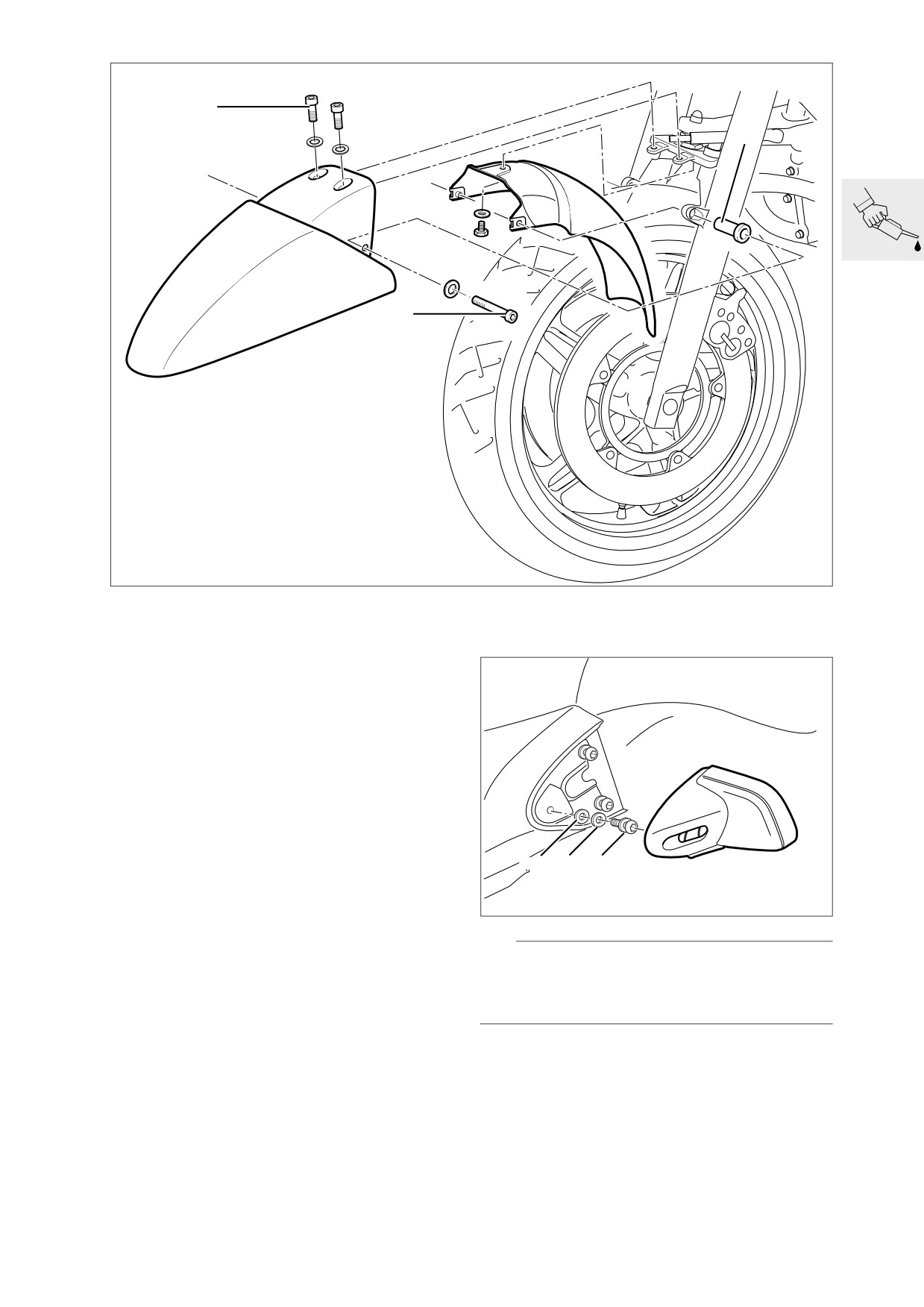

- Monter la roue avant et le garde-boue

- Monter le repose-pied droit et les platines repose-pied du passager

- Monter les rétroviseurs, carénage moteur

- Monter la commande de marche AR, les baguettes de protection

- Monter le topcase

Remplir et charger la batterie (noter la date de la charge)

Contrôler le niveau de liquide de frein avant/arrière

Contrôler le niveau du liquide d'embrayage

Contrôler la pression de gonflage des pneus

Contrôler la fixation des vis de roue AR (attention au couple de serrage!)

Monter l'antenne, la bulle

Contrôler/régler la moto

- Contrôler le fonctionnement du contacteur de béquille latérale

- Projecteur, selle

- Topcase, suspension

Faire le plein d'essence

Contrôle final de fonctionnement

- Contrôler l'huile moteur à froid

- Embrayage, commande des vitesses

- Aide de marche AR

- Contrôler le fonctionnement de la radio

- Eclairage et signalisation, témoins, instruments

- Frein à main et frein à pied, ABS

- Contrôler le fonctionnement des équipements optionnels

- Lecteur CD, ordinateur de bord, régulateur de vitesse

- Essai routier, si nécessaire

Attester le contrôle à la remise dans le «carnet de maintenance»

Nettoyage final

Remise de la moto le:

UX-VS-2, 07.2001

BMW recommends Castrol

BMW Motorrad

Plan d’entretien

K 1200 LT du millésime 2001, Intégral ABS

Client

Immatriculation

Kilométrage

N° d'ordre

Date

Signature mécanicien

Relever la mémoire des défauts avec le BMW MoDiTeC

[Intégral ABS] Effectuer le test de purge d'air avec le MoDiTeC BMW

Contrôler et régler le jeu du câble de la commande d'accélérateur

Vidanger l'huile moteur à chaud, remplacer le filtre à huile

en cas d'utilisation exclusive sur de courts trajets ou à des températures extérieures inféreiures à 0 °C,

tous les 3 mois, au plus tard tous les 3.000 km^*)

Vidanger l'huile de la boîte de vitesses à chaud

au plus tard tous les 2 ans ^*)

Vidanger l'huile du couple conique à chaud,

tous les 20.000 km, au plus tard tous les 2 ans ^*)

Contrôler l'usure des plaquettes et des disques de frein, les remplacer au besoin ^*)

[Intégral ABS] Contrôle du liquide de frein sur la commande au guidon

Contrôler le fonctionnement et l'étanchéité du système de freinage, le remettre en état/remplacer si nécessaire ^*)

[Intégral ABS] Vidanger le liquide de frein dans le circuit des roues au plus tard tous les ans

[Intégral ABS] Vidanger le liquide de frein dans le circuit de commande au plus tard tous les 2 ans *)

[Intégral ABS] Effectuer le test de purge d'air avec le MoDiTeC BMW

Contrôler le niveau de liquide d'embrayage

Vidanger le liquide d'embrayage

au plus tard tous les 2 ans ^*)

Nettoyer le filtre à carburant *⁾

en règle générale tous les 40.000 km, si l'essence est de mauvaise qualité tous les 20.000 km

Contrôle et appoint, si nécessaire, du niveau et de la concentration du liquide de refroidissement et

vérification de l’étanchéité du système de refroidissement

Vidanger le liquide refroidissement au plus tard tous les 2 ans ^*)

Contrôler le niveau d'électrolyte de la batterie, rajouter de l'eau distillée si nécessaire

Nettoyer/graisser les cosses de la batterie si nécessaire

Remplacer le filtre d'aspiration

Remplacer le filtre d'admission d'air tous les 10.000 km en cas d'encrassement prononcé et de dépôt important

de poussières, ou plus souvent au besoin ^*)

Contrôler le fonctionnement du contacteur de béquille latérale

Lubrifier l'articulation de la béquille latérale, contrôler la béquille centrale, la lubrifier au besoin ^*)

Contrôler l'amortisseur de direction

Contrôler le serrage des vis de roue AR

Contrôler le jeu de basculement de la roue arrière

Contrôler l'articulation du bras oscillant (sans jeu), la régler au besoin ^*)

Contrôler et régler le jeu des soupapes ^*)

Remplacer la garniture du rail tendeur de chaîne et de la glissière ainsi que la pièce de pression

tous les 60 000 km ^*)

Remplacer les bougies d'allumage

Contrôle final avec test de sécurité:

- Etat des pneus et des roues, pression de gonflage

- Embrayage, commande de vitesses, frein à main et frein à pied, ABS Intégral, direction

- Dispositif d'éclairage et de signalisation,témoins et voyants, instruments, avertisseur sonore

- Assistance de marche arrière, radio avec télécommande

- Au besoin équipement optionnel

- Essai routier, si nécessaire

*)

contre facturation distincte;

diffère de l'intervalle général

UX-VS-2, 02.2002

BMW recommends Castrol

BMW Motorrad

Contrôle à la remise

K 1200 LT du millésime 2001, Intégral ABS

Client

Immatriculation

BMW

Contrôle à la remise

N° d'ordre

Signature mécanicien

Contrôler l'état de la caisse de transport

Déballer la moto

Contrôler l'état de la moto

Contrôler l'intégralité de la fourniture

- Clés de la moto

- Outillage de bord et documents de la moto

- Topcase (emballé séparément)

- Equipements et accessoires optionnels

Assemblage de la moto

Remplir et charger la batterie (noter la date de la charge)

Contrôler la pression de gonflage des pneus

Contrôler la fixation des vis de roue AR (attention au couple de serrage!)

Monter l'antenne, la bulle

Contrôler/régler la moto

- Projecteur, selle

- Topcase , jambe de suspension

[ABS Intégral] Effectuer le test de purge d'air avec le MoDiTeC BMW

Faire le plein d'essence

Contrôle final de fonctionnement

- Contrôler l'huile moteur à froid

- Embrayage, commande des vitesses

- Assistance de marche arrière

- Dispositif d'éclairage et de signalisation,témoins et voyants, instruments

- Freins au pied et à la main

- Contrôler le fonctionnement des équipements de série et optionnels

- Essai routier, si nécessaire

Attester le contrôle à la remise dans le «carnet de maintenance»

Nettoyage final

Remise de la moto le:

UX-VS-2, 02.2002

BMW recommends Castrol

Table des matières

<< Retourner

Groupe / Chapitre

00 Couples de serrage fluides et lubrifiants

00 Contrôle à la remise

00 Entretien

11 Moteur

12 Moteur, électricité

13 Alimentation et réglage du carburant

16 Réservoir et conduites d’essence

17 Radiateur

18 Echappement

21 Embrayage

23 Boîte de vitesse

31 Fourche avant

32 Direction

>> Continuation

>> Continuation

Groupe / Chapitre

33 Couple conique

34 Freins

36 Roues et pneumatiques

46 Cadre

51 Equipement

52 Selle

61 Système électrique général de la moto

62 Instruments

63 Lampes

65 Radio

<< Retourner

00

Couples de serrage

Modèle

K 1200 LT

Liaison

11 Moteur

Culasse

Vis de culasse

Couple de serrage

Nm

20 huilées au montage

Angle de serrage

°

90

Couvre-culasse

Nm

9

Plaque de blindage sur couvre-culasse

Nm

5

Tubulure du circuit de refroidissement

Nm

9

Tubulure d'admission

Nm

9

Bielle (de crackage)

Coussinet de bielle

Nm

20

Angle de serrage

°

80

Vilebrequin

Bride de rotor

Nm

50

Palier principal

Nm

50

Couvercle du carter d'embiellage

Nm

9

Roue libre

Tôle de recouvrement

Nm

10

Carter moteur

Coussinet à embase arbre de sortie

Nm

40

Roulement à aiguilles arbre de sortie

Nm

20

Carter inférieur du moteur

Nm

10

Carter d'huile

Nm

10

Bouchon de vidange d'huile

Nm

30

Couvercle du filtre à huile

Nm

10

Filtre à huile

Nm

11

Crépine

Nm

10

Arbre à cames

Chapeaux de palier

Nm

10

Pignons

Nm

56

Bride intermédiaire

Tôle de friction entraîneur sur bride intermé-

Nm

9

diaire

(nettoyer le filetage + Loctite

243)

Entraîneur sur arbre secondaire

Nm

50

Bride intermédiaire sur carter d'embiellage

Nm

9

Carter de chaîne

Tendeur de chaîne sur couvercle du carter

Nm

9

de chaîne

Bouchon fileté pour tendeur de chaîne

Nm

9

Couvercle du carter de distribution

Nm

9

00.3

Modèle

K 1200 LT

Liaison

11 Moteur

Pompe huile/eau

Roue de pompe à eau sur arbre de pompe

Nm

33

Sonde de température pompe à eau

Nm

9

Manocontact de pression d'huile

Nm

35

Bouchon soupape de sécurité

Nm

35

Corps de pompe sur carter moteur

Nm

10

Couvercle carter de pompe

Nm

10

Modèle

K 1200 LT

Liaison

12 Système électrique du moteur

Bougie

Nm

20

Bobine d'allumage

Bobine sur plaque de base

Nm

8

Plaque de base sur bride intermédiaire

Nm

9

Couvercle carter de blindage

Nm

5

Transmetteur d’allumage

Rotor

Nm

4

Barrière magnétique

Nm

6

Couvercle allumeur

Nm

9

Alternateur triphasé

Fixation sur bride intermédiaire

Nm

20

Carter d'entraîneur sur arbre d'alternateur

Nm

50

Fixation câble B+

Nm

10

Fixation câble D+

Nm

2

Démarreur

Démarreur sur boîte de vitesses

Nm

6

Vis de tension boîtier de démarreur

Nm

6

Câble plus sur démarreur

Nm

6

Câble de masse sur tube transversal

Nm

6

Modèle

K 1200 LT

Liaison

13 Alimentation et réglage du carburant

Tubulure d’admission sur culasse

Nm

9

Colliers de serrage

Nm

à la main

Flexibles d'essence sur moteur

Nm

9

Rampe d'injection sur culasse

Nm

9

00.4

Modèle

K 1200 LT

Liaison

13 Alimentation et réglage du carburant

Plaque de fixation régulateur de vitesse sur

Nm

8

support de carénage

Actionneur de papillon sur rampe de papillon

Nm

5

(nettoyer le filetage + Loctite

270)

Potentiomètre de papillon sur rampe de

Nm

2

papillon

Sonde de température sur silencieux d'ad-

Nm

15

mission

Modèle

K 1200 LT

Liaison

16 Réservoir et conduites d'essence

Ecrou-raccord ensemble pompe à essen-

Nm

30

ce

Soupape de renversement

Nm

3

Jauge immergée

Nm

6

Réservoir d'essence sur cadre M 8

Nm

21

Pontet de fixation sur cadre M 8

Nm

21

Pontet de fixation sur cadre M 6

Nm

9

Modèle

K 1200 LT

Liaison

17 Radiateur

Colliers de serrage

Nm

à la main

Ventilateur sur radiateur

Nm

2

(nettoyer le filetage + Loctite

2701)

Sonde de température pompe à eau

Nm

9

Raccord du circuit de refroidissement sur

Nm

9

culasse

00.5

Modèle

K 1200 LT

Liaison

18 Echappement

Sonde lambda sur échappement

Nm

45

Echappement sur culasse

Nm

22

Support d'échappement

Plaque de fixation sur support de palier

Nm

41

Etrier de fixation sur plaque de fixation

Nm

30

(nettoyer le filetage + Loctite 243)

Etrier de fixation sur silencieux

Nm

21

Modèle

K 1200 LT

Liaison

21 Embrayage

Commande d’embrayage sur guidon

Nm

5

Broche filetée sur interface de remplissage

Nm

10

Interface de remplissage sur conduite de

Nm

18

dégazage

(nettoyer le filetage + Loctite

243)

Carter d'embrayage sur arbre de sortie

Nm

premier serrage

Nm

140

desserrer

Nm

deuxième serrage

Nm

50

Angle de serrage

°

Couvercle sur carter d'embrayage

Nm

18

Conduites sur cylindre récepteur de dé-

Nm

7

brayage

Cylindre récepteur de débrayage sur boîte

Nm

9

de vitesses

Conduite de pression sur commande

Nm

18

d'embrayage

Raccord conduite de pression

Nm

10

Modèle

K 1200 LT

Liaison

23 Boîte de vitesses

Bouchon de vidange d’huile

Nm

55

Bouchon de remplissage d’huile

Nm

30

Capteur de vitesse aide de marche AR sur

Nm

6

carter de boîte

Couvercle de carter sur carter

Nm

9

00.6

Modèle

K 1200 LT

Liaison

23 Boîte de vitesses

Tige de sélection

Pédale de sélection sur axe de commande

Nm

9

Levier de renvoi sur tube transversal

Nm

9

Rotule sur pédale de sélection

Nm

8

(nettoyer le filetage + Loctite

2701)

Suspension de la boîte de vitesses

Boîte de vitesses sur bride intermédiaire

Nm

24

Serrage silentbloc

Nm

9

Boîte de vitesses sur cadre

Nm

70

Aide de marche AR

Patte de la commande d'aide de marche

Nm

24

AR sur bride intermédiaire

(nettoyer le filetage + Loctite

243)

Commande d'aide de marche AR sur patte

Nm

24

(nettoyer le filetage + Loctite

243)

Contacteur de marche arrière sur arbre de

Nm

9

commande

Bloc d'interrupteurs aide de marche AR

Nm

9

sur boîte de vitesses

Poignée de commande aide de marche AR

Nm

6

(nettoyer le filetage + Loctite

243)

Couvercle aide de marche AR sur carter

Nm

10

de boîte

Tôle de recouvrement aide de marche AR

Nm

10

(nettoyer le filetage + Loctite

243)

Broche filetée M 6 sur couvercle d'aide de

Nm

5

marche AR

(nettoyer le filetage + Loctite

243)

Modèle

K 1200 LT

Liaison

31 Fourche avant

Pontet de fourche sur cadre

Nm

130 (nettoyer le filetage, utiliser un écrou neuf

(écrou microcapsulé)

ou du Loctite 2701)

Tube de fourche sur pontet de fourche

Nm

45

Amortisseur de direction sur pontet rigidifi-

Nm

21 (nettoyer le filetage, utiliser une vis neuve ou

cateur de fourche

du Loctite 243)

(vis microcapsulée)

Amortisseur de direction sur bras longitu-

Nm

21 (nettoyer le filetage, utiliser une vis neuve ou

dinal

du Loctite 243)

Bras longitudinal sur pontet rigidificateur

Nm

130

de fourche

(nettoyer le filetage + Loctite 2701)

(écrou microcapsulé)

Rotule sur pontet rigidificateur de fourche

Nm

230

00.7

Modèle

K 1200 LT

Liaison

31 Fourche avant

Bras longitudinal sur pontet rigidificateur

Nm

130

de fourche

(nettoyer le filetage + Loctite 2701)

Bras longitudinal sur le cadre

Nm

107

(nettoyer le filetage + Loctite 243)

Serrage bras longitudinal M 8

Nm

21

Jambe de suspension sur bras longitudinal

Nm

43

Jambe de suspension sur cadre

Nm

43

Pontet rigidificateur de fourche sur four-

Nm

21 (nettoyer le filetage, utiliser une vis neuve ou

reau

du Loctite 243)

Répartiteur de freinage sur support tube

Nm

9

de fourche droit

Bouchon de vidange d'huile fourreau

Nm

12

Vis de purge tube de fourche

Nm

3

Modèle

K 1200 LT

Liaison

32 Direction

Commande de frein sur guidon

Nm

5

Commande d’embrayage sur guidon

Nm

5

Guidon sur le pontet de fourche

Nm

21

Vis-palier pédale de frein/embrayage

Nm

5

(nettoyer le filetage + Loctite

2701)

Modèle

K 1200 LT

Liaison

33 Couple conique

Bouchon de vidange d’huile

Nm

23

Bouchon de remplissage d’huile

Nm

23

Fixation capteur inductif

Nm

5

Bague filetée

Nm

118

(nettoyer le filetage + Hylomar SQ 32)

Ecrou pignon d'attaque

Nm

200

(nettoyer le filetage + Loctite 270)

Couvercle de carter sur carter

Nm

35

00.8

Modèle

K 1200 LT

Liaison

33 Couple conique

Couple conique sur bras oscillant

Tirant de réaction du couple conique

Nm

43

Tirant de chasse sur cadre

Nm

43

Tourillon mobile

Nm

7

Tourillon fixe

Nm

160

Contre-écrou

Nm

160

Bras oscillant sur cadre

Tourillon fixe

Nm

160

Contre-bague

Nm

160

Bague filetée de droite

Nm

200

Bague filetée de gauche

Nm

10

Jambe de suspension

Molette sur cadre arrière

Nm

21

Jambe de suspension sur bras oscillant

Nm

50

Jambe de suspension sur cadre

Nm

43

Modèle

K 1200 LT

Liaison

34 Freins [ABS II]

Frein avant

Etrier de frein sur tube de fourche

Nm

40

Disque de frein sur roue avant

Nm

21

(nettoyer le filetage + Loctite 243)

Capteur ABS

Nm

4

Broche filetée sur interface de remplissage

Nm

10

Interface de remplissage sur étrier de frein

Nm

18 (nettoyer le filetage, utiliser une interface de

remplissage neuve ou du Loctite 243.)

Vis de purge sur étrier de frein

Nm

10

Commande de frein sur guidon

Nm

5

Tôle de maintien pour conduite de frein sur

Nm

4

tube de fourche

(nettoyer le filetage + Loctite 243)

Conduites de frein sur cadre/fourreau M 6

Nm

9

Vis creuses pour conduite de frein

Nm

18

00.9

Modèle

K 1200 LT

Liaison

34 Freins [ABS II]

Frein arrière

Etrier de frein sur couple conique

Nm

40

Disque de frein sur couple conique

Nm

21

(nettoyer le filetage + vis neuves)

Couronne d’impulsions ABS sur support

Nm

4

de disque de frein

(nettoyer le filetage + Loctite 243)

Capteur ABS

Nm

4

Vis de purge sur étrier de frein

Nm

10

Pédale de frein sur platine de repose-pied

Nm

41

(nettoyer le filetage + Loctite 243)

Tôle de maintien contacteur de feux stop

Nm

5

sur platine de repose-pied

(nettoyer le filetage + Loctite 243)

Contre-écrou pour butée de pédale de

Nm

7

frein

Contre-écrou sur tige de piston

Nm

9

Conduite de frein sur cylindre de frein

Nm

18

Cylindre de frein sur platine repose-pied

Nm

9

(nettoyer le filetage + Loctite 243)

Vis creuses pour conduite de frein

Nm

18

Conduite de frein sur cadre M 5

Nm

4

Plaque support conduite de frein sur por-

Nm

4

te-batterie

Modulateur de pression ABS

Vis de purge sur modulateur de pression

Nm

10

ABS

Conduite de frein sur modulateur de pres-

Nm

18

sion ABS

Unité de commande ABS II sur porte-bat-

Nm

4

terie M 5

Unité de commande ABS II sur porte-bat-

Nm

9

terie M 6

Porte-batterie sur cadre M 6

Nm

9

Porte-batterie sur cadre M 8

Nm

21

00.10

Modèle

K 1200 LT

Liaison

34 Freins [Integral ABS]

Frein avant

Etrier de frein sur tube de fourche

Nm

30

Disque de frein sur roue avant

Nm

21

(nettoyer le filetage + Loctite 243)

Capteur ABS

Nm

4

Vis de purge sur étrier de frein

Nm

10

Commande de frein sur guidon

Nm

5

Tôle de maintien pour conduite de frein sur

Nm

4

tube de fourche

(nettoyer le filetage + Loctite 243)

Conduites de frein sur cadre/fourreau M 6

Nm

9

Flexible/conduite de frein/vis creuse

Nm

18

Frein arrière

Etrier de frein sur couple conique

Nm

40

Disque de frein sur couple conique

Nm

21

(nettoyer le filetage + vis neuves)

Couronne d’impulsions ABS sur support

Nm

4

de disque de frein

(nettoyer le filetage + Loctite 243)

Capteur ABS

Nm

4

Vis de purge sur étrier de frein

Nm

10

Pédale de frein sur platine de repose-pied

Nm

41

(nettoyer le filetage + Loctite 243)

Tôle de maintien contacteur de feux stop

Nm

5

sur platine de repose-pied

(nettoyer le filetage + Loctite 243)

Contre-écrou pour butée de pédale de

Nm

7

frein

Contre-écrou sur tige de piston

Nm

9

Conduite de frein sur cylindre de frein

Nm

18

Cylindre de frein sur platine repose-pied

Nm

9

(nettoyer le filetage + Loctite 243)

Flexible/conduite de frein/vis creuse

Nm

18

Conduite de frein sur cadre M 5

Nm

4

Plaque support conduite de frein sur por-

Nm

4

te-batterie

Modulateur de pression

Modulateur de pression sur porte-batterie

Nm

10

00.11

Modèle

K 1200 LT

Liaison

34 Freins [Integral ABS]

Interface de remplissage

Interface de remplissage sur conduite de

Nm

18

frein

Distributeur de l’interface de remplissage

Nm

8

sur plaque de fixation

Broche filetée sur interface de remplissage

Nm

10

Porte-batterie

Porte-batterie sur cadre M 6

Nm

9

Porte-batterie sur cadre M 8

Nm

21

Modèle

K 1200 LT

Liaison

36 Roues et pneumatiques

Fixation roue arrière

Nm

Serrage initial

Nm

50

Serrage définitif

Nm

105

Roue avant axe de roue

Nm

Serrage initial

Nm

19

Serrage définitif

Nm

30

Vis de blocage de l'axe de roue

Nm

21

Modèle

K 1200 LT

Liaison

46 Cadre

Cadre

Traverses moteur sur cadre principal

Nm

74

Traverses moteur sur moteur

Nm

41

Tube transversal sur cadre principal

Nm

41

Sécurité antirotation douilles silentblocs

Nm

vissée au ras de la douille (nettoyer le filetage +

Loctite 243)

Support de baguette de protection M 8

Nm

21

Etrier de protection sur support de baguet-

Nm

9

te de protection

Poignée de béquillage sur cadre arrière M 6

Nm

9

Cadre arrière sur cadre principal en haut

Nm

41

Cadre arrière sur cadre principal en bas

Nm

41

(nettoyer le filetage + Loctite 243)

00.12

Modèle

K 1200 LT

Liaison

46 Cadre

Support de radiateur sur cadre/traverse

Nm

10

moteur M 6

Support de radiateur sur support de caréna-

Nm

21

ge/support de baguette de protection M 8

Support de carénage

Support de carénage sur cadre principal M 8

Nm

21

Réglage de bulle sur support de carénage

Nm

9

latéral

Réglage de bulle sur support de carénage

Nm

3

milieu

Fixations plaques de maintien M 5

Nm

4

Fixations plaques de maintien M 6

Nm

11

Fixations plaques de maintien M 8

Nm

21

Vis d'assemblage plaque rétroviseur M 6

Nm

9

Repose-pieds

Repose-pieds avant sur cadre

Nm

21

Repose-pieds arrière sur cadre

Nm

21

Caoutchouc sur repose-pied

Nm

4

Pédale de sélection sur platine de repose-

Nm

41

pied

(nettoyer le filetage + Loctite 243)

Pédale de frein sur platine de repose-pied

Nm

41

(nettoyer le filetage + Loctite 243)

Butée pédale de frein

Nm

7

Vis butée ressort de rappel pédale de frein

Nm

5

Partie arrière, valise et top-case

Support arrière sur cadre arrière

Nm

9

Couvercle support arrière sur cadre arrière

Nm

9

Couvercle support arrière sur valise

Nm

1

Valise sur cadre arrière

Nm

9

Sangle de serrage sur couvercle de valise

Nm

2

(nettoyer le filetage + Loctite 243)

Partie arrière de valise sur cadre arrière

Nm

5

Partie arrière de valise sur valise

Nm

2

Top-case sur cadre arrière

Nm

9

Accoudoir sur top-case

Nm

1

00.13

Modèle

K 1200 LT

Liaison

46 Cadre

Béquilles

Support de palier sur boîte de vitesses

Nm

41

Béquille centrale sur support de palier

Nm

41

(nettoyer le filetage + Loctite 243)

Béquille latérale sur support de palier

Nm

41

(nettoyer le filetage + Loctite 243)

Carter inférieur de protection M 8

Nm

21

(nettoyer le filetage + Loctite 243)

Carter inférieur de protection M 10

Nm

41

(nettoyer le filetage + Loctite 243)

Carénage

Vis du carénage

Nm

2

Bulle sur système de réglage de bulle

Nm

2

(nettoyer le filetage + Loctite 243)

Cache pontet de fourche

Nm

2

Garde-boue avant roue avant sur pontet rigi-

Nm

4

dificateur de fourche M 6

Garde-boue avant roue avant sur tube de

Nm

6

fourche M 6

Garde-boue arrière roue avant sur pontet

Nm

3

rigidificateur de fourche M 6

(nettoyer le filetage + Loctite 243)

Divers

Reniflard d'admission sur support de carénage

Nm

10

Reniflard d'aspiration sur support de radiateur

Nm

10

Modèle

K 1200 LT

Liaison

51 Equipement

Vis éventail pour serrure de contact/antivol

Nm

21

de direction

Verrou doublure de réservoir sur pontet de

Nm

5

fixation

Verrouillage selle pilote sur cadre arrière

Nm

5

Modèle

K 1200 LT

Liaison

52 Selle

Pontet de fixation de la selle sur cadre M 6

Nm

9

Pontet de fixation de la selle sur cadre M 8

Nm

21

00.14

Modèle

K 1200 LT

Liaison

52 Selle

Charnière selle avant sur pontet de fixation

Nm

9

Selle avant sur tôle de maintien

Nm

5

Ressort à gaz sur tôle de maintien pour

Nm

21

selle avant

Selle arrière sur cadre arrière

Nm

9

Dossier de selle arrière sur top-case

Nm

5

Modèle

K 1200 LT

Liaison

61 Système électrique général de la moto

Plaque de fixation avertisseur sonore sur

Nm

21

support de carénage

Serrure de contact sur pontet de fourche

Nm

21

Faisceau de câbles sur cadre principal

Nm

6

Coffret électronique sur cadre principal

Nm

9

Tôle de maintien des connecteurs derrière

Nm

9

le cache-batterie gauche

Fixation contacteur de béquille latérale

Nm

7

(nettoyer le filetage + Loctite

243)

Tôle de maintien contacteur de feux stop

Nm

5

sur platine de repose-pied

(nettoyer le filetage + Loctite

243)

Contre-écrou pour butée de pédale de frein

Nm

7

Sonde de température culasse

Nm

30

Fixations plaque de maintien de la batterie

Nm

4

Capteur inductif roue arrière

Nm

4

Prise de courant sur sabot de carénage

Nm

4

Prise de courant sur top-case

Nm

4

Modèle

K 1200 LT

Liaison

62 Instruments

Combiné d'instruments sur support de ca-

Nm

6

rénage

Modèle

K 1200 LT

Liaison

63 Lampes

Projecteur sur carénage de tête de fourche

Nm

2

00.15

Modèle

K 1200 LT

Liaison

63 Lampes

Bloc optique arrière sur partie arrière de va-

Nm

5

lise

Modèle

K 1200 LT

Liaison

65 Radio et appareils spéciaux

Ecrou de blocage antenne-fouet

Nm

3

Support d’antenne sur cadre

Nm

9

Plaque de fixation régulateur de vitesse sur

Nm

support de carénage

8

Support sonde de température sur caréna-

Nm

2

ge de tête de fourche

00.16

Tableau des fluides et lubrifiants

Désignation

Utilisation

N° de commande

Volume

Graisse

Staburags NBU 30 PTM

Pâte graisse haute performance

07 55 9 056 992

Tube de 75 g

Optimoly MP 3

Pâte graisse haute performance

07 55 9 062 476

Tube de 100 g

Optimoly TA

Pâte de montage haute température

18 21 9 062 599

Tube de 100 g

Graisse au silicone 300 lourde

Graisse d'amortissement

07 58 9 058 193

Tube de 10 g

Graisse pour roulements de roue, ro-

Retinax EP 2

83 22 9 407 845

Tube de 100 g

tule de direction et rouleaux coniques

Aérosol de contact

Aérosol de contact

81 22 9 400 208

Bombe 300 ml

72 60 2 316 676

Bombe 50 ml

Spray pour chaîne

Chaîne de transmission

72 60 2 316 667

Bombe 300 ml

Rouleaux variateur

Shell HDX2

variateur secondaire (broches et rou-

11 00 7 660 830

Tube de 400 g

lements)

contre la rouille de contact

Spacer, denture arbre de variateur,

tambour d'accouplement

vilebrequin et rondelle extérieure

Pâte Klüber 46 MR 401

11 00 7 660 831

Tube de 60 g

Portées de joint à lèvres

Portées de roulement à billes, portées

d'arbre, coussinets ø extérieur

Œil de tête de bielle, axe de piston

Pompe à eau, chambre intermédiaire

MOLYKOTE 111

11 00 7 660 832

Tube de 100 g

de pompe à eau, joints à lèvres

Pneu, regard d'huile,

36 32 1 239 263

2,5 kg

Pâte de montage

joint à lèvres couvercle du carter de

36 32 1 239 264

100 g

distribution

Pâte lubrifiante pour plaques sup-

Never Seez Compound

83 23 9 407 830

Tube de 100 g

ports de frein

Produits d'étanchéité

3-Bond 1110 B

Pâte d'étanchéité pour surfaces

07 58 9 056 998

Tube de 5 g

3-Bond 1209

Pâte d'étanchéité pour surfaces

07 58 9 062 376

Tube de 30 g

OMNI VISC 1002

Pâte d'étanchéité pour surfaces

07 58 1 465 170

Tube de 90 g

Loctite 574

Pâte d'étanchéité pour surfaces

81 22 9 407 301

Tube de 50 ml

Loctite 577

Pâte d'étanchéité pour filetage

07 58 2 328 736

Tube de 5 g

Curil K 2

Pâte d'étanchéité thermoconductrice

81 22 9 400 243

Boîte de 250 g

Colle et vernis d'arrêt

Colle d’assemblage de garde-boue/si

Loctite 648

07 58 9 067 732

Flacon de 5 g

faible jeu

Colle d’assemblage de garde-boue/si

Loctite 638

07 58 9 056 030

Flacon de 10 ml

jeu important

Loctite 243

Vernis d'arrêt mi-dur

07 58 9 056 031

Flacon de 10 ml

Loctite 270

Vernis d'arrêt dur

81 22 9 400 086

Flacon de 10 ml

Loctite 2701

Vernis d'arrêt dur

33 17 2 331 095

Flacon de 10 ml

Loctite 454

Colle au cyanacrylate (gel)

07 58 9 062 157

Tube de 20 g

00.17

Désignation

Utilisation

N° de commande

Volume

Nettoyant

Nettoyant pour freins

Nettoyant pour freins

83 11 9 407 848

Bombe 600 ml

Nettoyant pour portée de joint

Diluant normal

Joint à lèvres couvercle du carter de

51 91 9 057 940

Bouteille 1 l

distribution

Produit pour polir les pièces

Produit de polissage pour pièces

82 14 9 400 890

Tube de 100 g

métalliques

chromées

Produits de contrôle

Détecteur de fissures pour carters en

Bombe aérosol

Pénétrant MR 68

83 19 9 407 855

aluminium

de 500 ml

Détecteur de fissures pour carters en

Bombe aérosol

Révélateur MR 70

81 22 9 407 495

aluminium

de 500 ml

Aide au montage

Bombe réfrigérant BMW

Bombe réfrigérante

83 19 9 407 762

Bombe 300 ml

00.18

00

Présentation de l'emballage K1200LT

Emballage jetable

00.21

Emballage réutilisable

00.22

KLPD9001

Déballage de la moto

• Sortir les pièces et accessoires joints :

- carénage moteur droit - A

- roue avant - B

Emballage jetable

- rétroviseurs, garde-boue avant, baguette de pro-

• Retirer le couvercle en faisant levier.

tection du carénage - E

• Découper et retirer le film enveloppant.

- outillage de bord, support de casque, trémies de rem-

• Sortir les pièces et accessoires joints :

plissage de l'huile moteur restent sur le véhicule - E

- bulle, baguette de protection, carénage central

- repose-pieds passager, document de bord, re-

du moteur - C

pose-pied pilote droit - F

- carénage du moteur gauche - D

- fixation roue avant, cache de la bulle, commande

• Retirer les renforts à l'aide d'un démonte-pneu.

d'assistance de marche arrière, petites pièces/

matériel de fixation - F

- barillet top-case, clés - G

e Attention :

- Carter inférieur de protection - G

Ne pas frapper sur les renforts, la moto risque d'être

- top-case - H

endommagée.

- antenne - I.

•

Retirer la protection, par exemple le film protec-

• Retirer les parois avant et arrière.

teur (vert) au-dessus du bandeau lumineux et de

• Retirer les parois latérales.

la platine de commande de la radio, sur la moto.

• Retirer au besoin le film protecteur anticorrosion.

e Attention :

Retirer les clous dépassant de la caisse ou tombés

sur le sol.

• Pour l'élimination de l'emballage selon les règles

de protection de l'environnement, se reporter à

la circulaire n° 23/91 - Ventes.

00.24

00 00 009 Reposer la roue avant

• Défaire les points de fixation de la caisse à

l'avant et les desserrer à l'arrière.

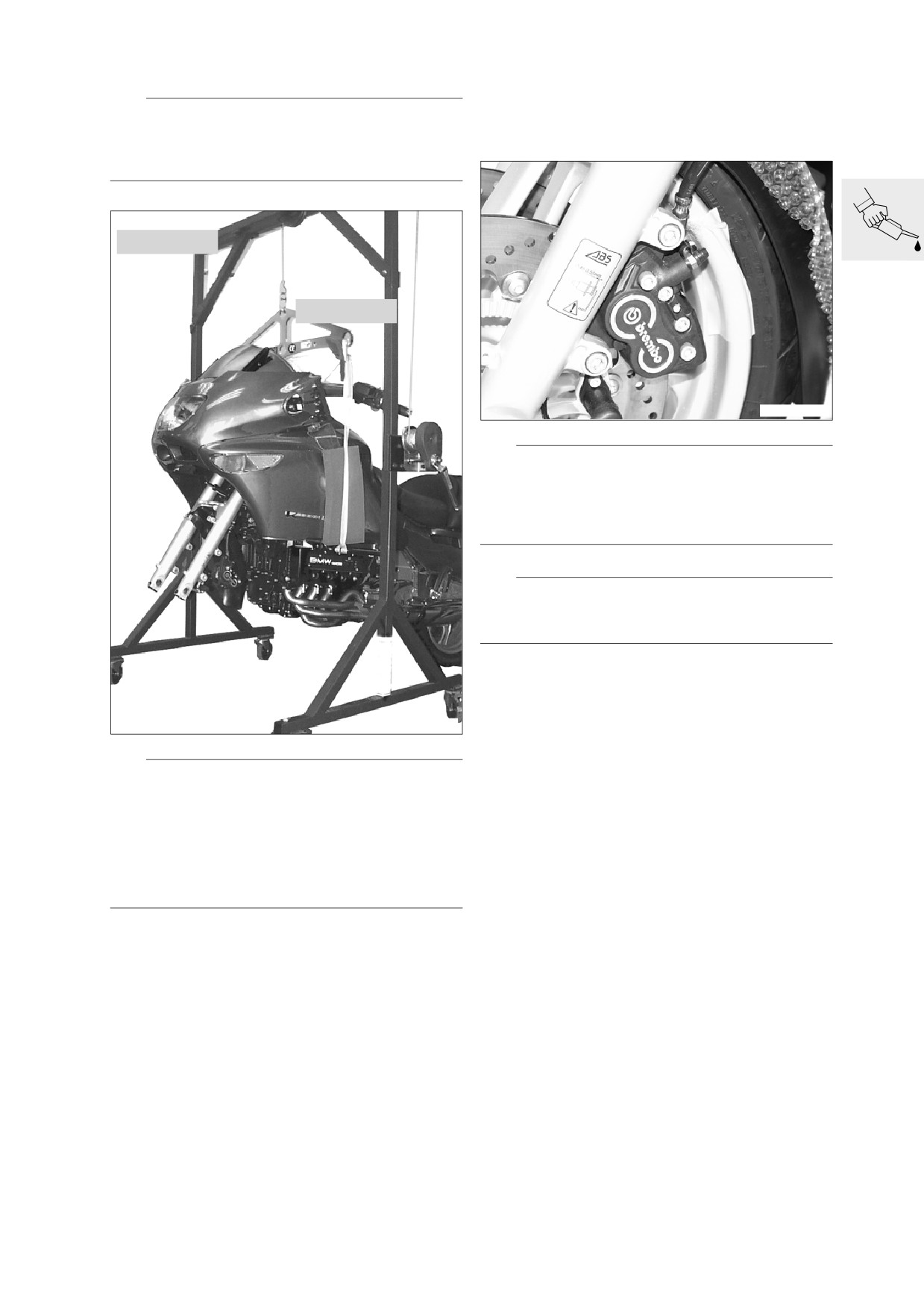

• Lever la moto au moyen du palan de montage,

e Attention :

réf. BMW 46 5 640, et de la traverse,

Protéger les éléments de carénage pour ne pas les

réf. BMW 46 5 650.

endommager avec les sangles et appareil de leva-

ge, par exemple à l'aide de mousse.

46 5 640

46 5 650

KLPD0050

e Attention :

Ne pas rayer la jante, la maroufler au besoin.

Ne pas coincer l'étrier de frein.

Un endommagement des plaquettes de frein est

possible !

L Remarque :

Ne pas actionner la manette du frein tant que les

étriers/la roue avant sont déposés !

• Déposer les étriers de frein à gauche et à droite.

•

Retirer la cale en bois soutenant l’axe de roue.

KLPD0011

e Attention :

Caler le véhicule pour l'empêcher de basculer sur le

côté. Faire passer les sangles devant les extrémités

du guidon.

Ne pas utiliser les courroies de serrage de l'embal-

lage pour le levage.Contrôler le bon serrage de la

fixation de l'arceau de protection sur le support des

baguettes de protection, le resserrer au besoin.

X Couple de serrage :

Arceau de protection sur le support des baguettes

de protection

9 Nm

• Fixer les sangles de la traverse,

réf. BMW 46 5 650, sur l’arceau de protection

(flèche) très proches du véhicule.

• Maintenir la moto au moyen du palan de monta-

ge, réf. BMW 46 5 640, et de la traverse,

réf. BMW 46 5 650.

• Desserrer les vis de serrage de l’axe de roue

avant de lever la moto.

00.25

4

1

2

3

5

6

KR360010

• Retirer l’axe de roue (1).

• Graisser légèrement l'axe de roue (1) et le cha-

peau de roulement (3) et les douilles

d'écartement (4) avec de la graisse

Shell Retinax EP2.

• Monter la roue avant avec le chapeau de

roulement (3) et les douilles d'écartement (4).

• Serrer la vis de fixation (6).

• Nettoyer les disques de frein.

d Avertissement :

Le réservoir du circuit de roue ne doit pas déborder

au cours du montage des étriers de frein.

Si le réservoir du circuit de roue a débordé, il faut

suivre les instructions de remplissage du réservoir

(

a

00.67).

• Monter les étriers de frein.

X Couple de serrage :

Vissage de l'axe de roue

30 Nm

Vis de serrage axe de roue

21 Nm

Etrier de frein sur tube de fourche

30 Nm

• Abaisser la moto.

• Caler la moto pour l'empêcher de basculer.

• Défaire les sangles de fixation de la moto.

• Faire descendre la moto de la palette.

• Comprimer la fourche plusieurs fois.

• Mettre la moto sur sa béquille centrale pour les

autres opérations de montage.

• Serrer les vis de blocage (2, 5).

00.26

KLPD0090

Emballage réutilisable

• Retirer le film protecteur.

• Sortir les pièces et accessoires joints :

- Bulle - C, antenne - I

• Défaire le blocage sur la pièce d'écartement à

l'arrière et rabattre la pièce d'écartement.

• Soulever les béquilles latérales et les écarter de

l'emballage.

• Sortir les pièces et accessoires joints :

- Rétroviseur - E

- Outillage de bord, support de casque, trémies

de remplissage de l'huile moteur restent sur le

véhicule - E

- Documents de bord, repose-pied pilote droit - F

- Cache de la bulle, petites pièces/matériel de

fixation - F

- Barillet top-case, clés - G

- Top-case - H.

e Attention :

La moto peut basculer au détachement des san-

gles.

• Retenir la moto et détacher les sangles de fixa-

tion.

• Pousser la moto en arrière.

• Soulever les béquilles latérales et les rabattre

vers l'intérieur.

• L'emballage doit être rendu conformément à la

circulaire N° 22/01 - Ventes -.

00.27

Généralités

00 00 009 Contrôle de l'état de la moto

00 00 009 Mise en place de la moto sur

un pont élévateur

• Constater tout manque éventuel.

•

« Information urgente » à

BMW Motorrad, UX-VS-1

N° de fax

+49 89-382-33220

d Avertissement :

• Remédier aux défauts.

[Integral ABS] Attention à la fonction de freinage

• En cas de besoin de pièces, passer les com-

résiduel !

mandes par le catalogue électronique des piè-

A la fin de l'autodiagnostic, pousser la moto contact

ces.

mis sur le pont élévateur. L'amplificateur de freinage

• Prise en charge des coûts par le système de ga-

est actif.

rantie (niveau 4). Codes de défaut :

- Pièces manquantes

10 01 00 00 00

– Pièces endommagées

10 02 00 00 00

- Pièces mal livrées

10 03 00 00 00

d Avertissement :

• Si les pièces ne figurent pas dans le catalogue

La fixation des ressorts de la béquille latérale peut

électronique des pièces, s'adresser au service

s'accrocher au cours de la mise en place de la moto

de distribution des pièces.

sur le pont élévateur. Cela peut entraîner un endom-

magement du véhicule et du pont élévateur et faire

00 00 009 Contrôle de l'intégralité de la

basculer dans certains cas la moto du côté opposé.

fourniture

• Relever la selle à l'avant.

- Pièces jointes

- Equipements et accessoires optionnels

- Top-case

- Outillage de bord, support de casque, trémies

de remplissage de l'huile moteur

- Documents de bord

KL000270

• Noter la précontrainte du ressort sur la molette

de réglage (flèche).

• Régler la précontrainte du ressort sur High.

• Pousser la moto avec précaution sur le pont élé-

vateur en évitant autant que possible de l'incliner

sur le côté.

• Procéder de façon correspondante pour la faire

descendre du pont élévateur.

• Rétablir la précontrainte d'origine des ressorts.

00.28

1

3

2

KL460100

00 00 009 Assemblage de la moto

00 00 009 Montage des rétroviseurs

00 00 009 Reposer le garde-boue avant

• Défaire la fixation (2).

• Mettre en place les douilles (3).

• Monter le garde-boue de la roue avant.

• Visser la fixation (2).

• Serrer la fixation (1).

• Serrer la fixation (2).

X Couple de serrage :

Garde-boue avant sur le pont du tube de

fourche M6

4 Nm

Garde-boue avant sur

4

5

6

le tube de fourche M6

6 Nm

KL460180

L Remarque :

La cote d'accostage du rétroviseur peut être ajustée

au moyen de rondelles placées sur l'axe avant (6).

Rondelle (4) de 1 mm montée sur la moto.

• Maintenir d'une main le boîtier de rétroviseur et,

de l'autre main, le monter en appuyant ou en

donnant de légers coups.

• Contrôler le parallélisme de l'accostage sur le ré-

troviseur.

• Corriger l'accostage au besoin à l'aide de ron-

delles (rondelles de 0,5 mm/1 mm fournies avec

les pièces jointes).

00.29

Content      ..      1       2         ..

//////////////////////////////////////////
