BMW Moto R 1150 GS. Manuel de réparation - 1





Manuel de réparation
R 1150 GS
BMW Motorrad
After Sales
Fabricant
After Sales
UX-VS-2
Tous droits réservés. Toute réimpression, traduction ou publication, même partielle, de ce document seu-
lement avec notre autorisation écrite.
Sous réserve de modifications techniques et d'erreurs.
Printed in Germany 02/00
Numéro de commande 01 79 0 021 120
Préambule
Le présent Manuel de réparation est destiné à favoriser l'exécution dans les règles de tous les travaux es-
sentiels d'entretien et de maintenance. Il complète, lorsqu'il est utilisé en continu par le personnel de l'ate-
lier, les connaissances pratiques et théoriques acquises au cours de la formation après-vente. Il contribue
donc à améliorer la qualité du service après-vente.
Une nouvelle édition sera publiée dès que des modifications ou compléments (additifs) le rendront néces-
saire. L'en-tête du microfilm reçoit alors la nouvelle date d'édition. Les microfilms annulés par la nouvelle
édition doivent alors être supprimés sans délai.
La totalité des figures et des textes se rapportent à des motos de série ou équipées d'accessoires BMW
d'origine. Les motos transformées de quelque manière que ce soit ne sont pas prises en compte.
Le Manuel de réparation est structuré conformément à la chronologie logique des opérations devant
être effectuées : dépose, désassemblage, réparation, assemblage, repose.
Tout le contenu est subdivisé en chapitres correspondant aux différents groupes de la moto.
11 . 10
Chapitre
Ordre des pages du chapitre
Les opérations à réaliser au cours d'une inspection sont décrites dans le groupe «00». Les différents
types d'inspections sont désignés par I, II, III et IV. Vous retrouvez également cette désignation sur les
descriptions consécutives des travaux, ce qui garantit une continuité dans le déroulement des opéra-
tions.
L'utilisation des outils spéciaux BMW requis est expliquée dans les descriptions des opérations.
En cas de besoin, des consignes de réparation sont également fournies par les Service-Informations. Ces
consignes sont bien entendu reprises dans l'édition suivante du Manuel de réparation. Nous recomman-
dons d'autre part, à titre d'information supplémentaire, de consulter le microfilm parfaitement illustré du
service des pièces de rechange.
BMW Motorrad
After Sales
Edité par :
BMW Motorrad
Hufelandstr. 6
D - 80937 München
Tous droits réservés. Toute réimpression, traduction ou publication, même partielle, de ce document seu-
lement avec notre autorisation écrite.
Sous réserve de modifications techniques et d'erreurs.
Printed in Germany
BMW Motorrad
Plan d’entretien
R 1100 S / R 850/1200 C / R 1150 GS
Client
N° d'immatriculation
N° d'ordre
Signature mécanicien
Lecture du contenu de la mémoire des défauts avec le MoDiTeC
Vidange de l'huile moteur à chaud, remplacement de la cartouche de filtre à huile
tous les 3 mois ou au plus tard tous les 3 000 km en cas d’utilisation exclusive sur de courts trajets
ou à des températures extérieures inférieures à 0 °C *)
Vidange de l'huile de la boîte de vitesses à chaud
tous les
au plus tard tous les 2 ans *)
2 ans
Vidange de l'huile du couple conique à température de service,
le cas échéant, nettoyage du capteur inductif monté sur la roue arrière
tous les
40 000
tous les 40 000 km ou au plus tard tous les 2 ans
*)
2 ans
Remplacement du filtre à carburant *)
en règle générale tous les 40 000 km, avec une essence de mauvaise qualité tous les 20 000 km
40 000
Contrôle du niveau d'électrolyte de la batterie, rajout d'eau distillée si nécessaire
Nettoyage/graissage des cosses de la batterie
Remplacement du filtre d'aspiration
en cas d'atmosphère très poussiéreuse ou de conduite sur chaussées très sales, remplacer le filtre à
air d'admission tous les 10000 km, ou plus souvent si nécessaire *)
Remplacement de la courroie Poly-V *)
Remplacer la courroie Poly-V tous les 60 000 km, ne pas la régler
60
000

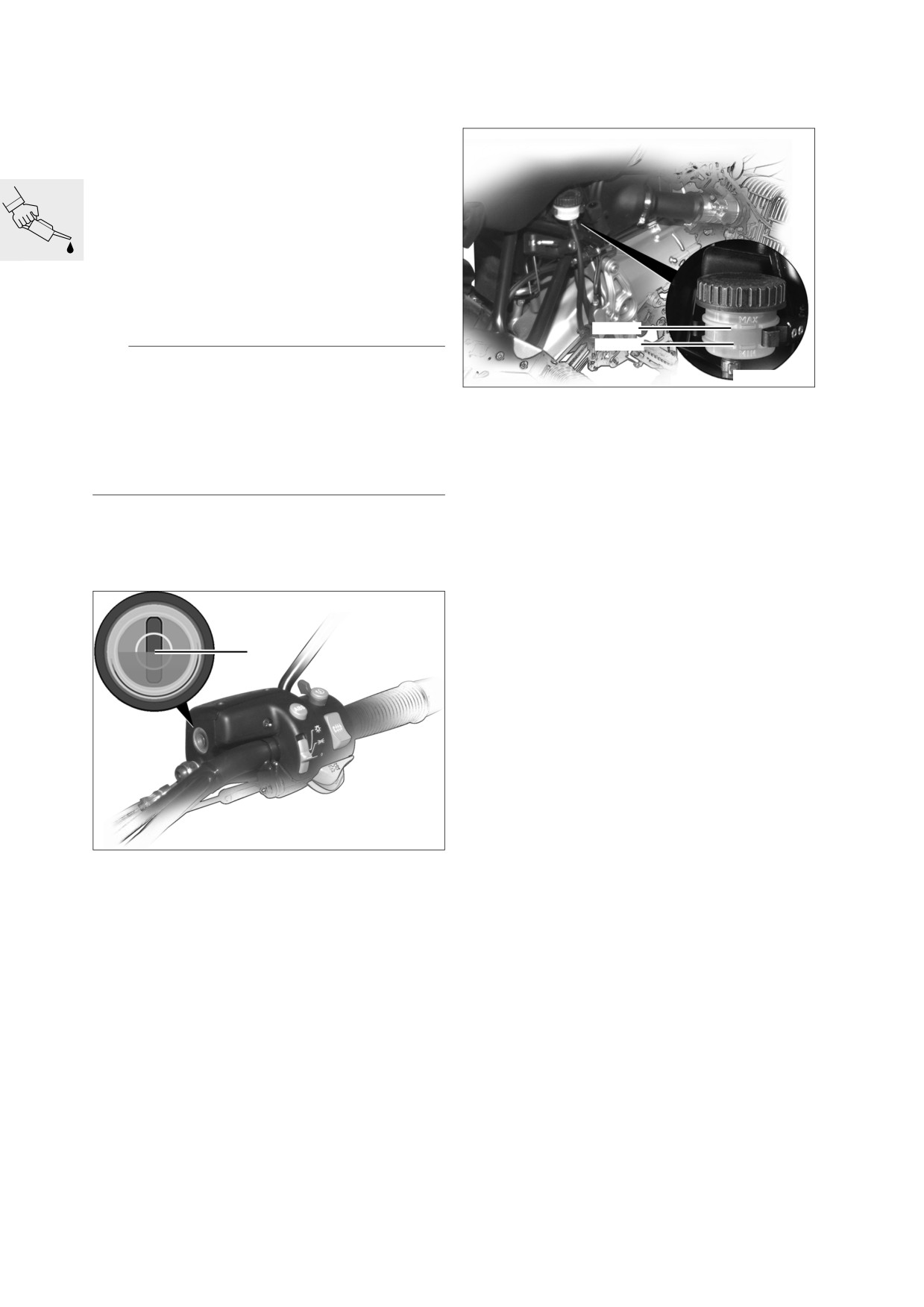

Contrôle du niveau du liquide de frein à l'avant et à l'arrière
Contrôle du fonctionnement et de l'étanchéité du système freinage, remis en état/remplacement si néc. *)

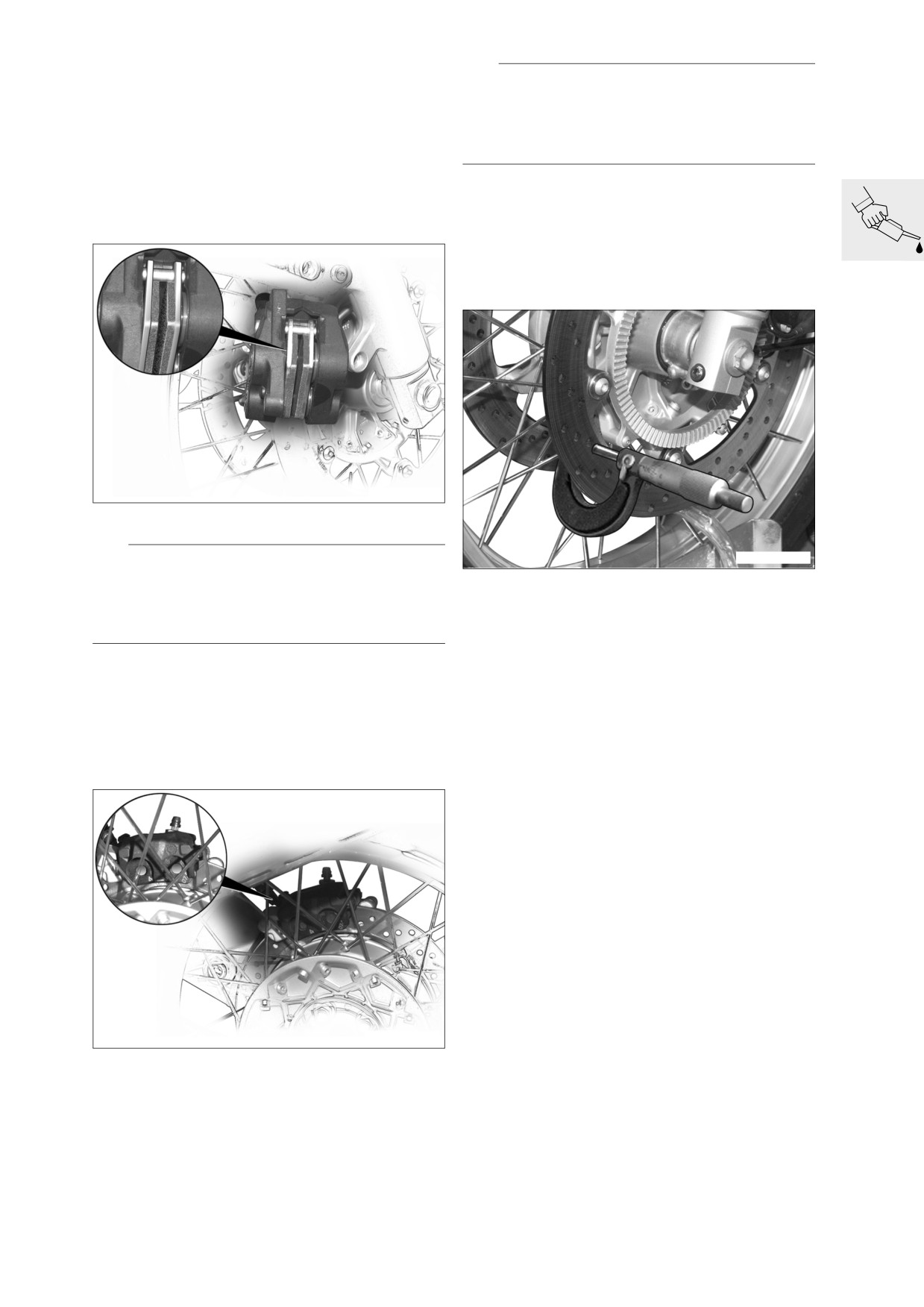

Contrôle de l'usure des garnitures et des disques de frein, remplacement si néc. *)
Vidange annuelle du liquide de frein
Contrôle du niveau du liquide d'embrayage
Vidange du liquide d'embrayage
tous les
au plus tard tous les 2 ans *)
2 ans
Contrôle du serrage des vis de roue AR
Contrôle du jeu de basculement de la roue arrière
Contrôle du palier du bras oscillant (sans jeu), réglage au besoin *)
Lubrification de l'articulation de la béquille latérale
Contrôle du fonctionnement du contacteur de béquille latérale
Contrôle des bougies d'allumage
Remplacement des bougies d'allumage
Resserrage des écrous de culasse
Contrôle/réglage du jeu des soupapes
Contrôle de la mobilité, frottement, écrasement des câbles, remplacement au besoin *)
Contrôle du jeu des câbles
Contrôle de la synchronisation, au besoin, suppression des défauts d'étanchéité *)
Contrôle final avec test de sécurité :
- Pression de gonflage, état des jantes et des pneumatiques et le cas échéant, des rayons
- Eclairage et signalisation
- Témoins
- Embrayage, passage des rapports
- Frein à main et à pied, direction
- Instruments
- Essai routier, si nécessaire
*
) A facturer en supplément
UX-VS-2, 04.00
Printed in Germany
BMW Motorrad
Contrôle à la remise
R 1100 S / R 850/1200 C / R 1150 GS
Client
N° d'immatriculation
Révision BMW
Contrôle à la remise
N° d'ordre
Signature mécanicien
Contrôle de l'état de la caisse de transport
Moto :
- Déballage
- Assemblage
- Contrôle de l'état
- Contrôle de l’intégralité de la fourniture :
outillage de bord
documents de la moto
clé
ensemble des équipements spéciaux
Remplissage et charge de la batterie (noter la date de la charge)
Contrôle du niveau d'huile moteur à froid, faire l'appoint si nécessaire
Contrôle et réglage du projecteur
Contrôle du serrage des vis de fixation de la roue arrière
(respecter le couple de serrage !)
Contrôle de la pression de gonflage des pneus
Faire le plein d'essence
Contrôle du fonctionnement - contrôle final :
- Embrayage, passage des rapports
- Frein à main et à pied
- Eclairage et signalisation, témoins, instruments
- Contrôle du fonctionnement des équipements optionnels existants, ABS
- Essai routier, si nécessaire
Attestation du contrôle à la remise dans le carnet de maintenance
Nettoyage final
Remise de la moto le :
UX-VS-2, 04.00
Printed in Germany
BMW Motorrad
Données relatives à l'entretien
R 1150 GS
Désignation
Valeur de
Unité et
consigne
spécification
Capacités d'huile
Moteur
(avec filtre)
3,75
litre
(sans filtre)
3,50
litre
[SI 11 048 90]
Qualité d'huile moteur : Huile HP de
marque pour moteurs à essence
des classifications API SE, SF, SG;
combinaison avec spécification CC
ou CD
Boîte de vitesses Premier remplissage/vidange
env. 1,0
litre
Huile jusqu'au bord
Huile pour boîtes d’engrenages
hypoïdes de marque, classe SAE
inférieur de l'orifice
GL 5 SAE 90
de remplissage
Couple conique Premier remplissage/vidange
env. 0,25
litre
Huile jusqu'au bord
Huile pour boîtes d’engrenages
hypoïdes de marque, classe SAE
inférieur de l'orifice
GL 5 SAE 90
de remplissage
Jeu aux soupapes
mesure à froid, maximum 35 °C
Admission : 0,15
mm
Echappement : 0,30
mm
Point d’allumage
Réglage statique
régler au PMH
Bougies d’allumage
Ecartement des électrodes
0,8
mm
Limite d'usure
1,0
mm
Régime de ralenti
1100 ± 50
tr/min
Réglage du câble Bowden
pour élévation du régime au départ à froid
sans jeu
pour câble de poignée d'accélérateur
env. 0,5
mm de jeu
pour câble de répartition de câble
sans jeu
Frein
Liquide de frein DOT 4
Epaisseur minimale des garnitures à l'avant
1,0
mm
Epaisseur minimale des garnitures à l'arrière
Témoin d'usure
Epaisseur minimale du disque à l'avant
4,5
mm
Epaisseur minimale du disque à l'arrière
4,5
mm
Pression de gonflage des pneus
avant : 2,2 - 2,5
bar
en fonction du chargement
arrière : 2,5 - 2,9
bar
Couples de serrage :
Filtre à huile
11
Nm
Bouchon de vidange d'huile moteur
32
Nm
Bouchon de remplissage d'huile de boîte de vitesses
30
Nm
Bouchon de vidange d'huile de boîte de vitesses
30
Nm
Bouchon de remplissage/vidange du couple conique
23
Nm
Réservoir d'essence sur cadre arrière
21
Nm
Unité pompe à essence sur réservoir
6
Nm
Tension initiale de la courroie Poly-V
8
Nm
Alternateur sur couvercle de support d'alternateur
20
Nm

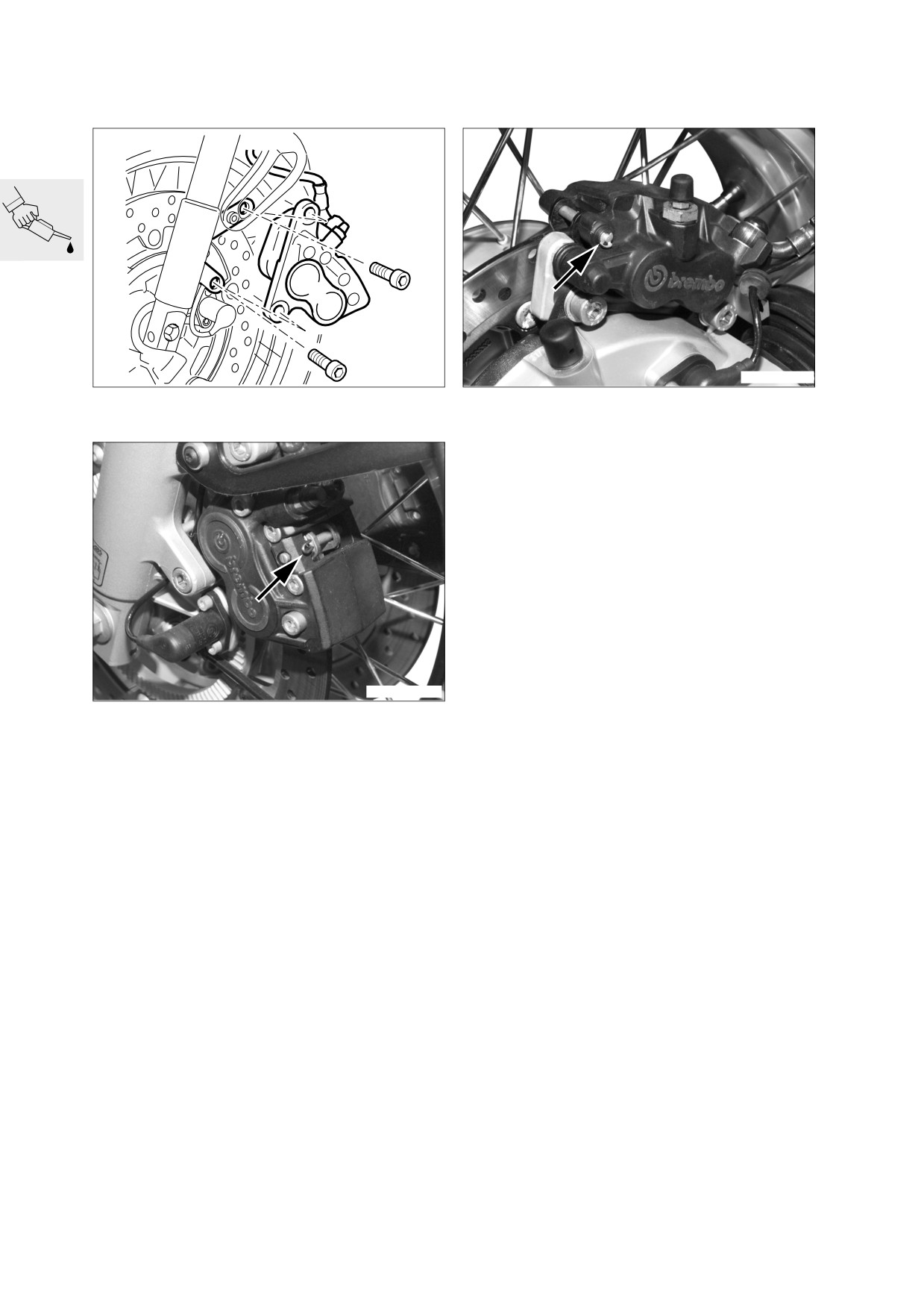

Fixation étriers de frein avant/arrière
40
Nm
Vis de fixation de la roue arrière
Serrage initial 72
Nm
105
Nm
Resserrage de la culasse
Ecrou
desserrer/20
Nm
180
° angle de rotation
Vis M 10
desserrer/40
Nm
Contre-écrou de vis de réglage de soupape
8
Nm
Couvre-culasse
8
Nm
Bougies d'allumage
20
Nm
Référence 01 72 0 008 852
UX-VS-2, 06.99
Printed in Germany
Sommaire général
<< Retour
Groupe / Chapitre
00 Entretien et généralités
11 Moteur
12 Moteur, électricité
13 Alimentation et réglage du carburant
16 Réservoir et conduites d'essence
18 Echappement
21 Embrayage
23 Boîte de vitesses
31 Fourche avant
32 Direction
33 Couple conique
>> Suite
>> Suite
Groupe / Chapitre
34 Freins
36 Roues et pneumatiques
46 Cadre
51 Equipement
52 Selle
61 Système électrique général de la moto
62 Instruments
63 Lampes
<< Retour
00
00 Entretien et généralités
Couples de serrage et tableau des fluides et lubrifiants
Contrôle à la livraison
Entretien
Sommaire
Page
Couples de serrage
5
Tableau des fluides et lubrifiants
12
00.1
Contrôle à la livraison
Sommaire - Contrôle à la livraison
Page
Contrôle à la livraison
13

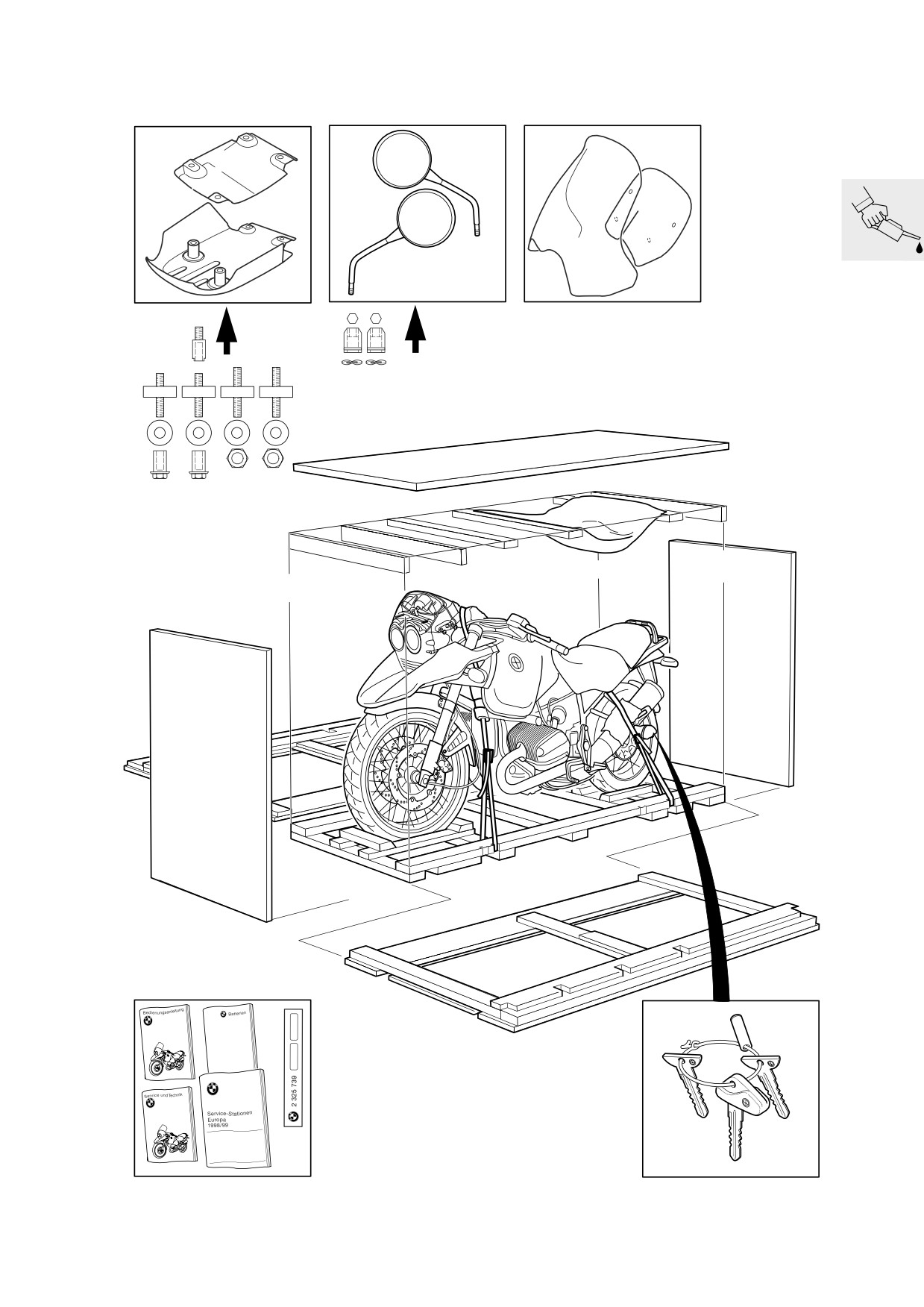

Aperçu de l'emballage
13
Contrôle de l'état de la caisse de transport
14
En cas de dommages survenus en Allemagne
14
En cas de dommages survenus sur les marchés importateurs
14
Déballage de la moto
14
Contrôle de l'état de la moto
15
Contrôle de l'intégralité de la fourniture
15
Assemblage de la moto
16

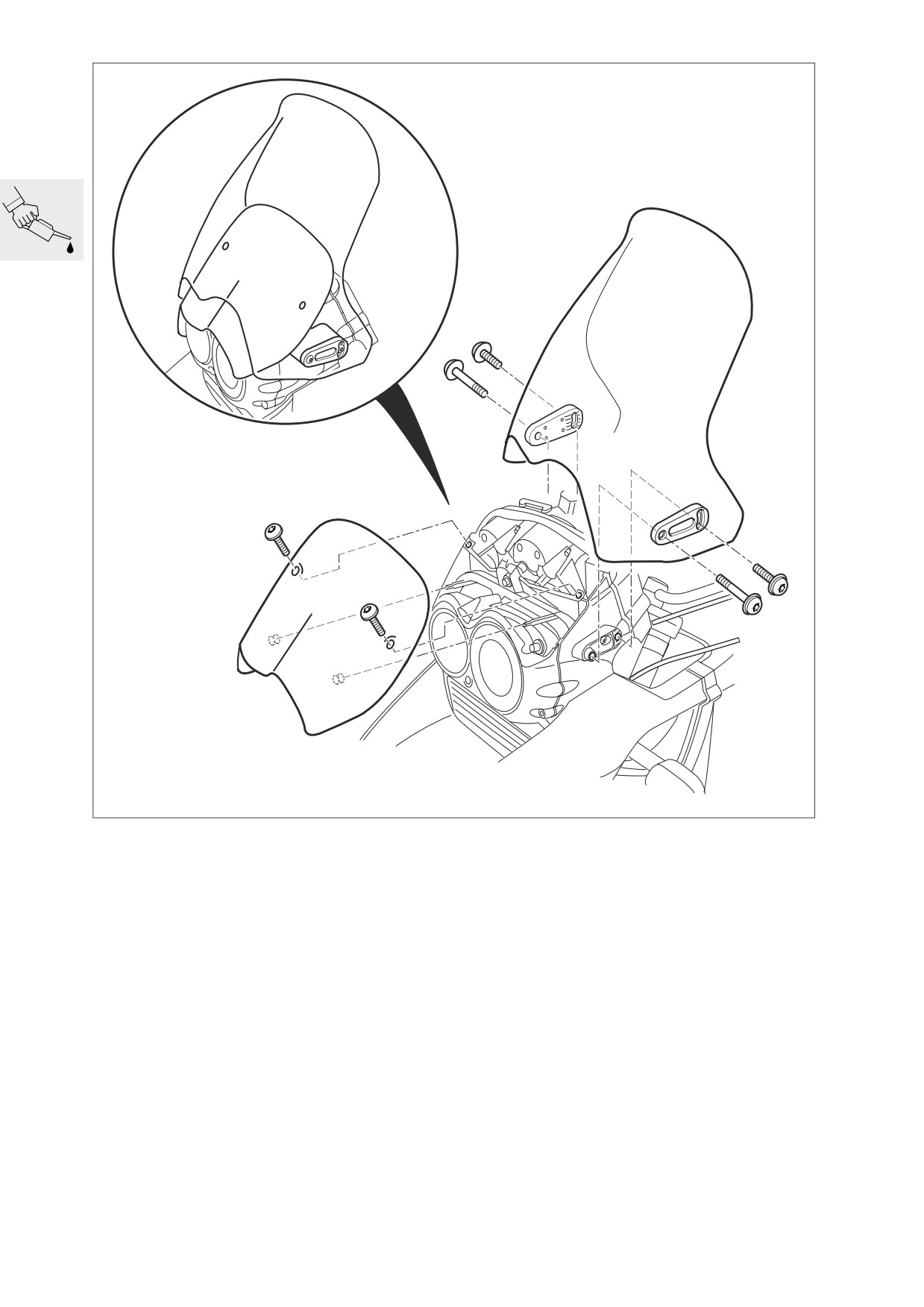

Montage de la bulle
16

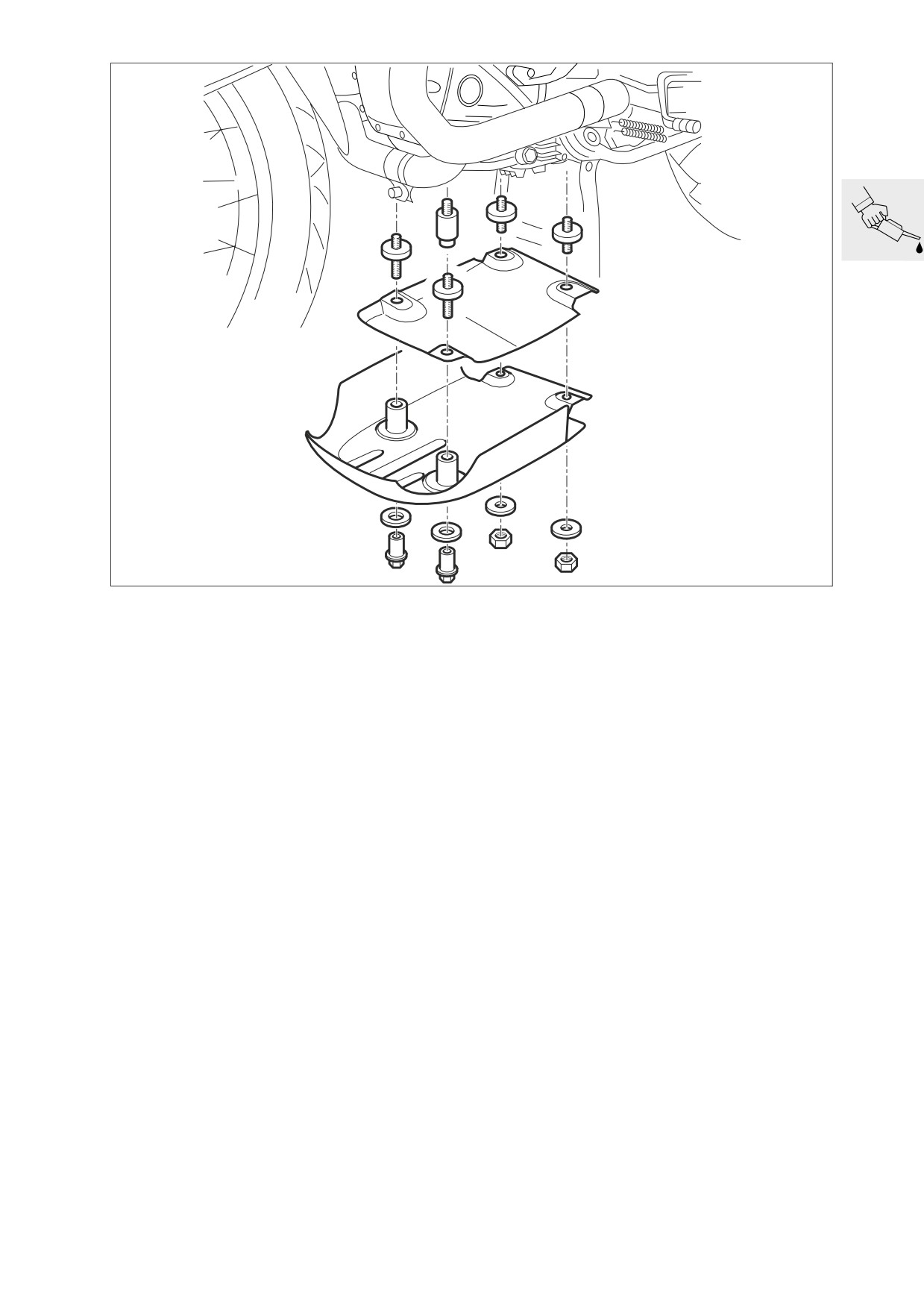

Montage de la protection du carter d’huile
17
Remplissage et charge de la batterie
18

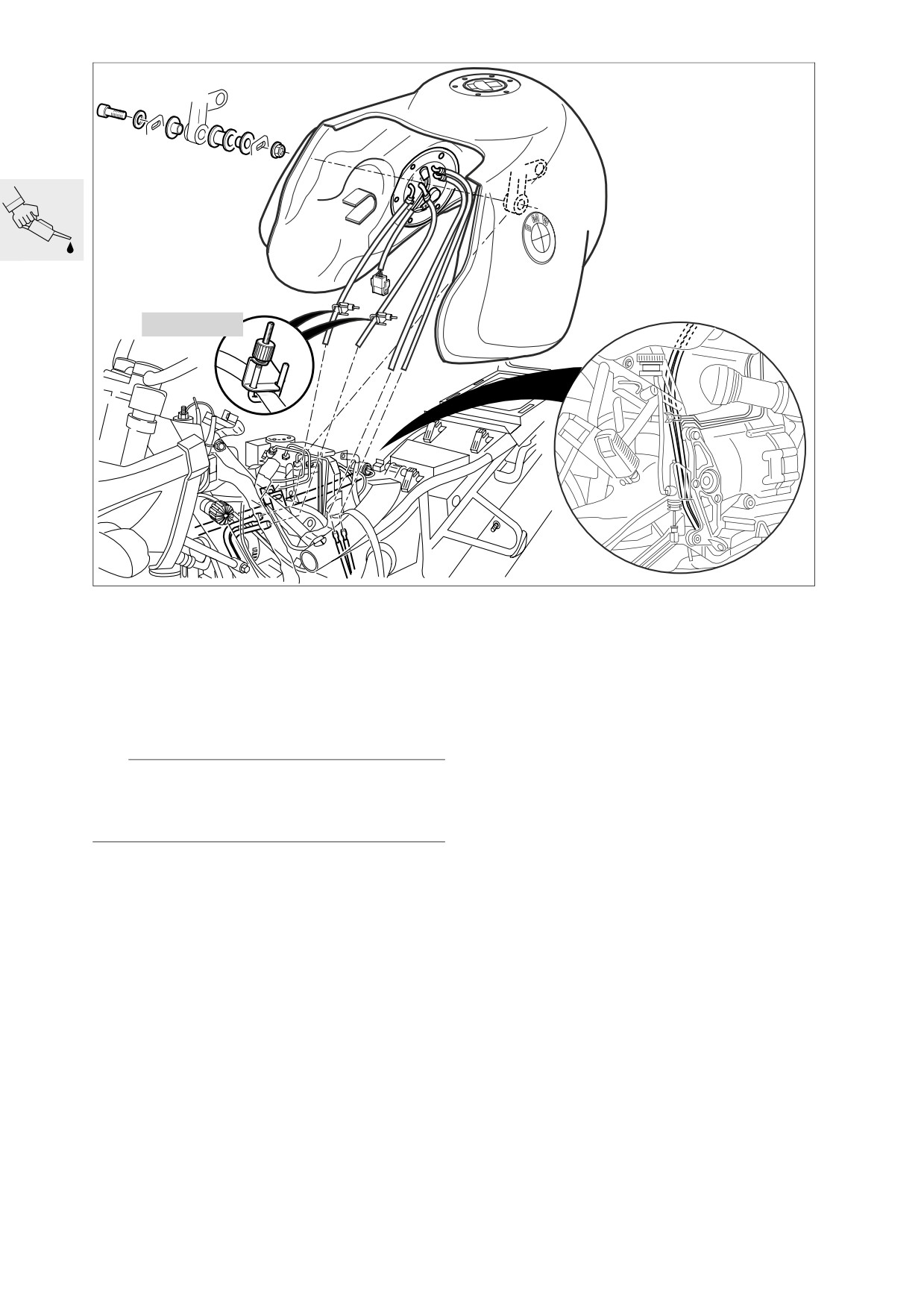

Desserage/levage du réservoir d'essence
18
Remplissage et charge de la batterie
18

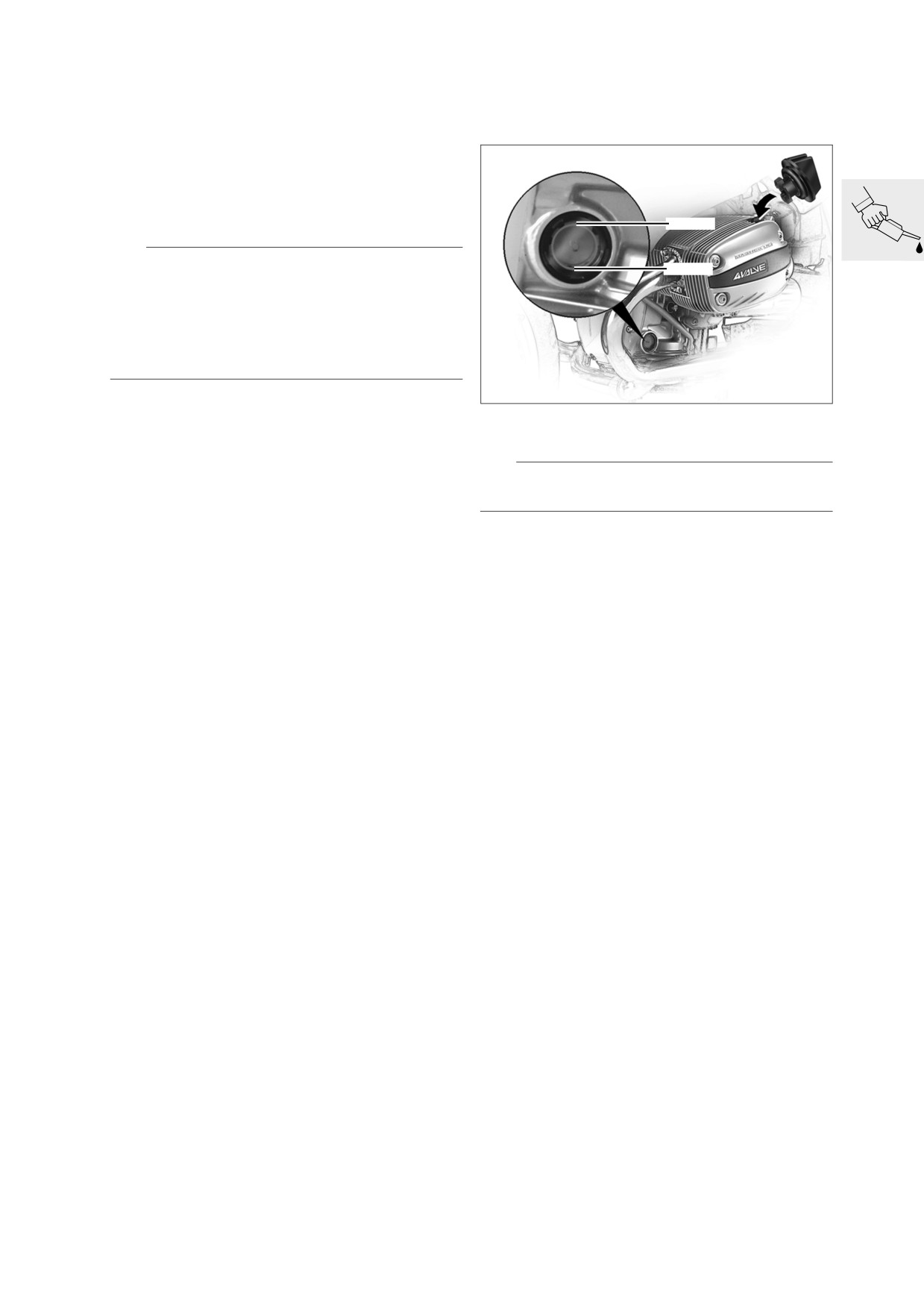

Contrôle du niveau d'huile moteur à froid, appoint si nécessaire
19

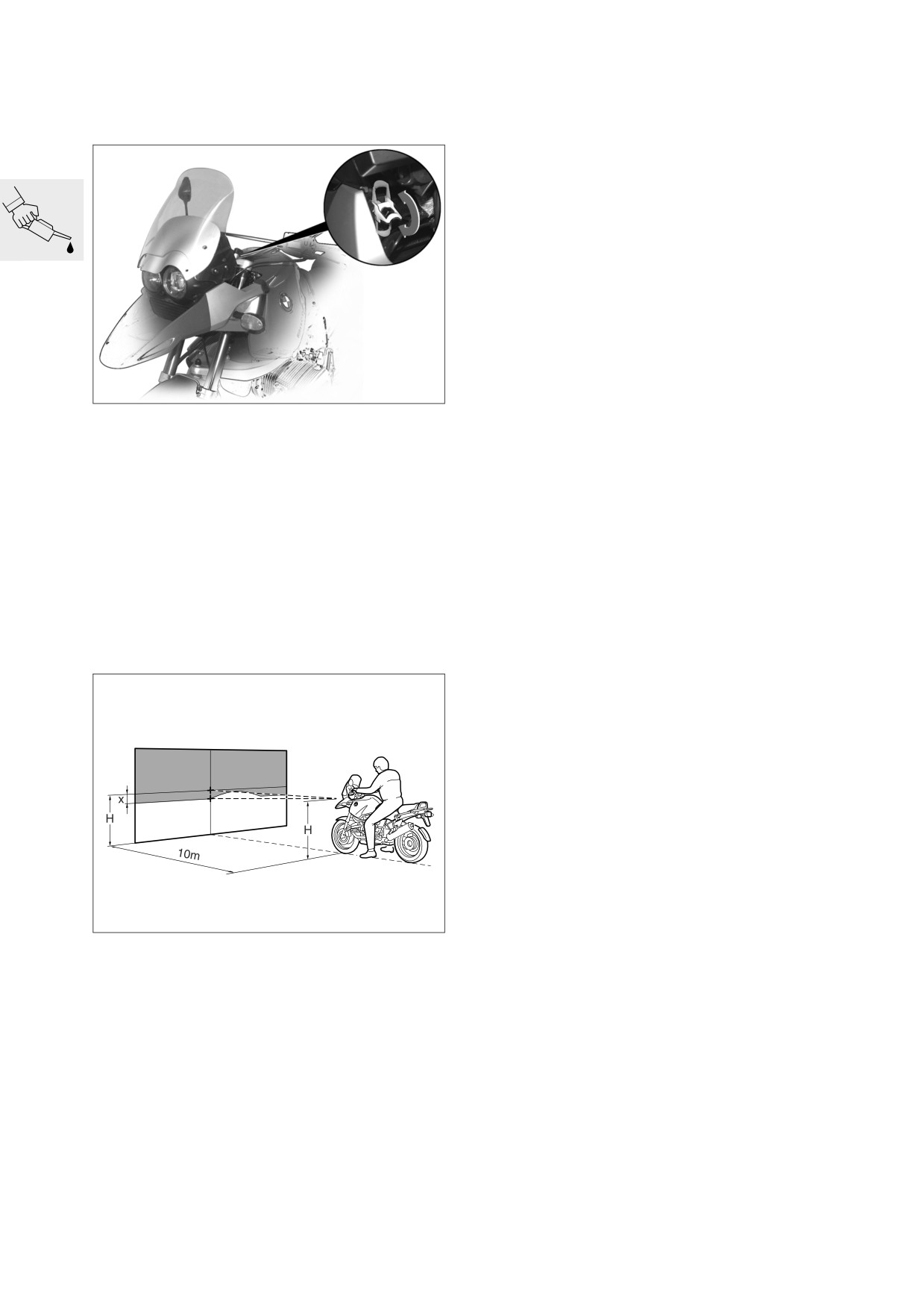

Contrôle du réglage du projecteur, réglage le cas échéant
20
Contrôle du serrage des vis de fixation de la roue arrière
20
Contrôle de la pression de gonflage des pneus
20
Pose de l'étiquette autocollante
20
Contrôle final de fonctionnement
21
Nettoyage final
21
Remise de la moto au client
21
00.2
Entretien
Sommaire - Entretien
Page
Entretien
22
Codification des périodicités d’entretien
22
Lecture du contenu de la mémoire de défauts MoDiTeC
22
(Inspections I, II, III, IV)

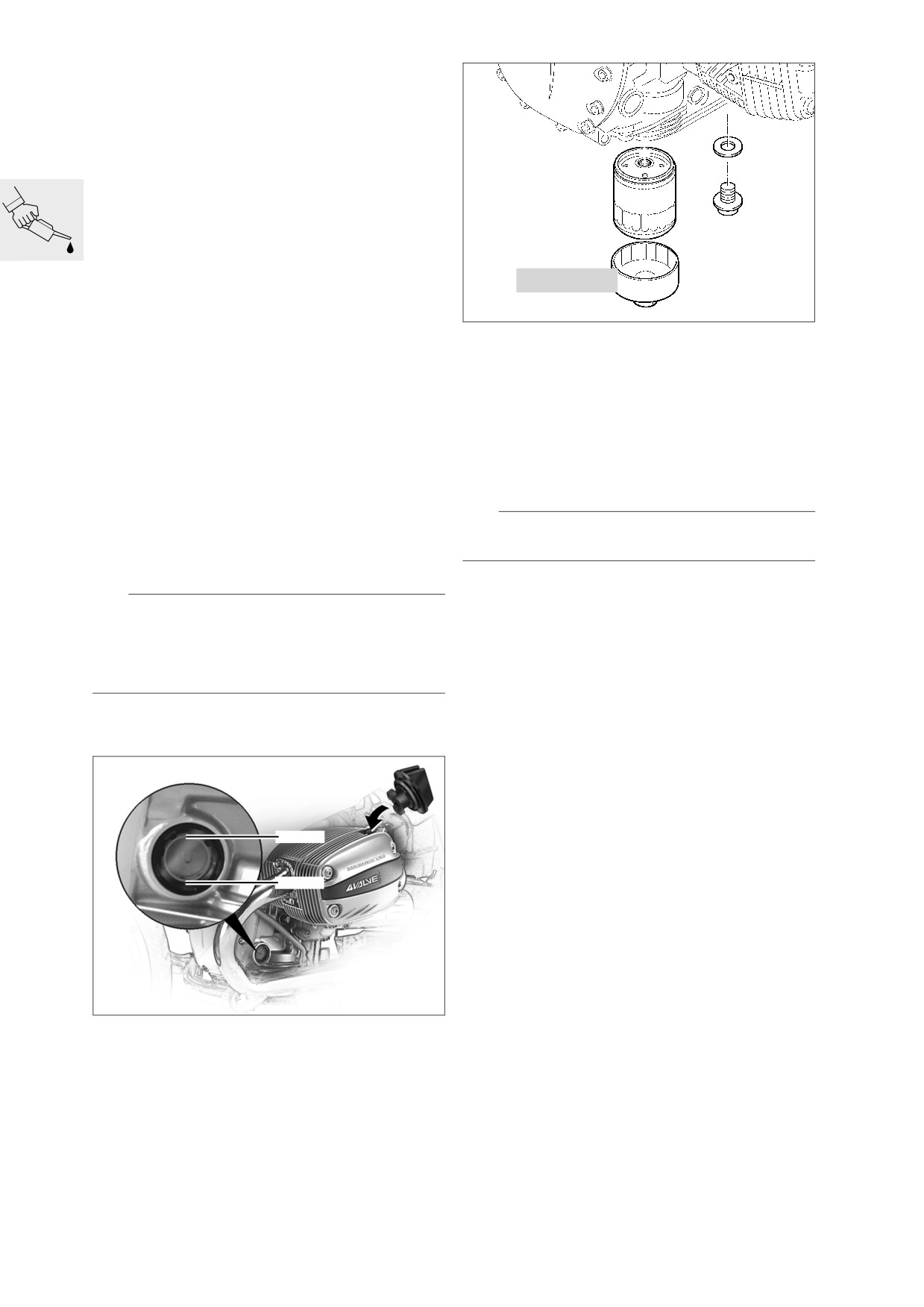

Vidange de l'huile moteur, remplacement du filtre à huile
22
(Inspections I, II, III, IV)

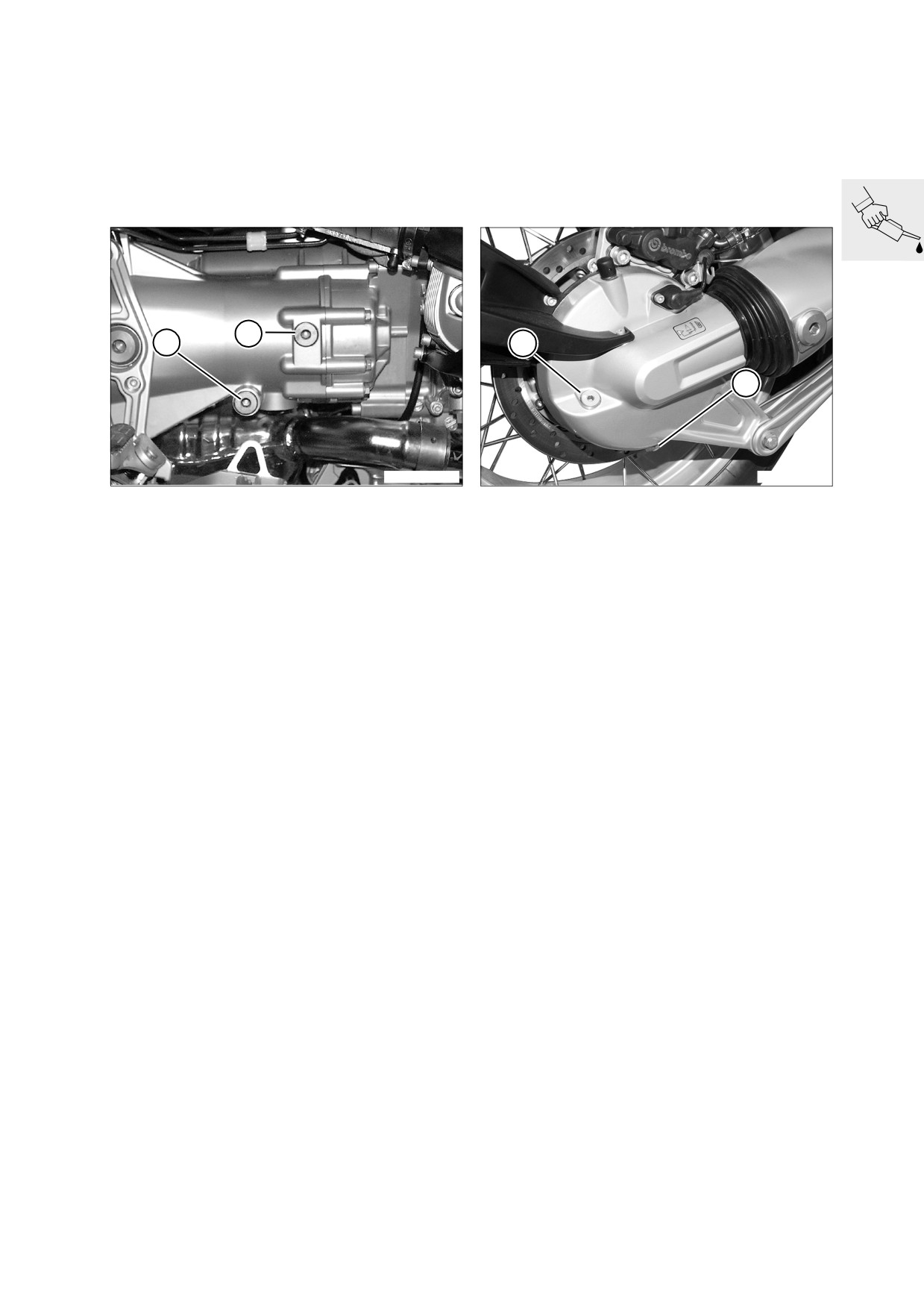

Vidange de l'huile de la boîte de vitesses
23
(Inspections III, IV)
ou au plus tard tous les 2 ans
Vidange de l'huile du couple conique
23
(Inspections I, III, IV)
tous les 40 000 km ou au plus tard tous les 2 ans
Remplacement du filtre à carburant
24
(Inspection III)
En règle générale tous les 40 000 km, avec une essence de mauvaise qualité tous les 20 000 km

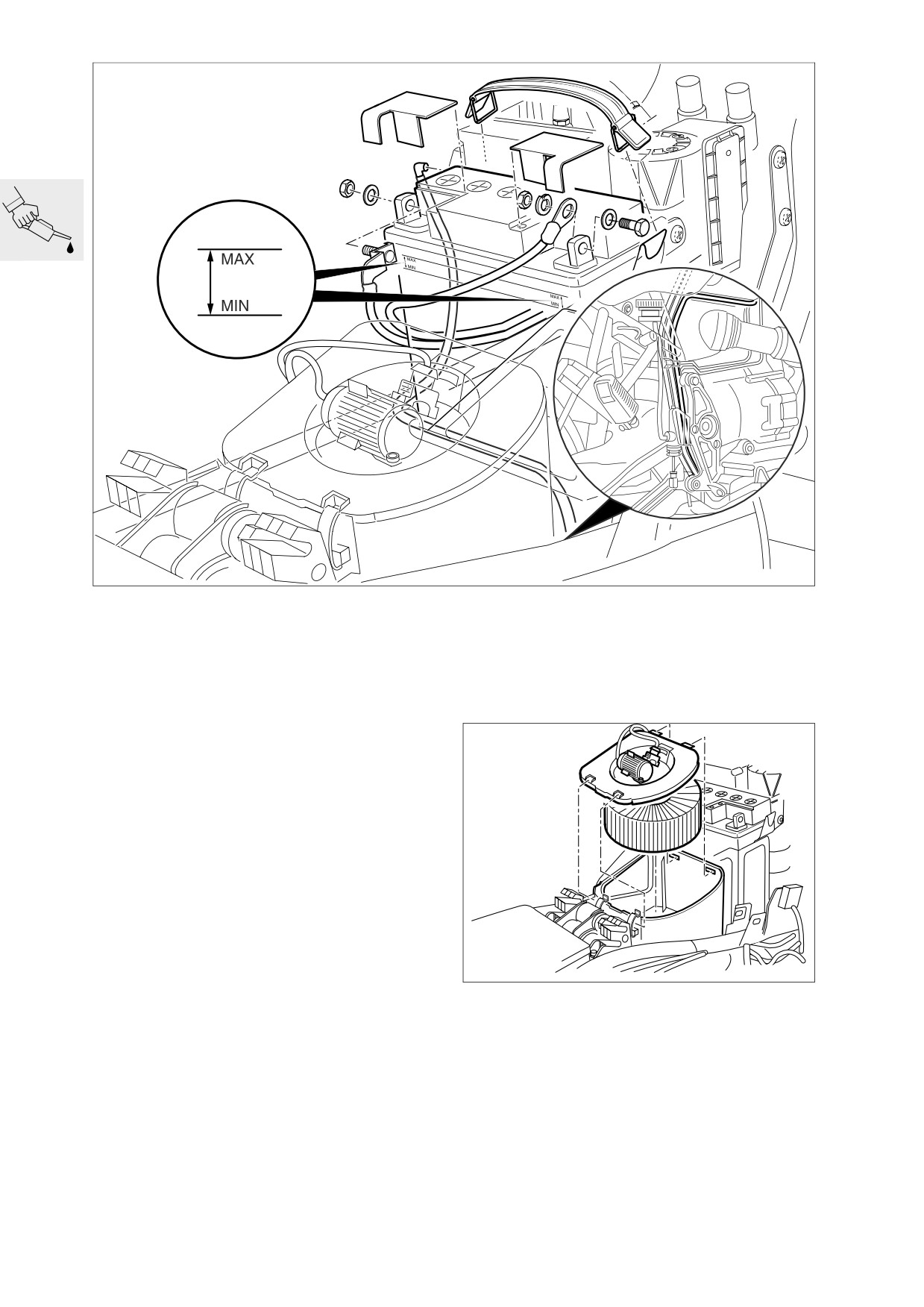

Contrôle/complément du niveau d'électrolyte de la batterie, nettoyage/
graissage des cosses de la batterie
26
(Inspections III, IV)
Remplacement du filtre d'aspiration
26
(Inspection III)
en cas d'atmosphère très sale ou poussiéreuse, remplacer le filtre à air tous les 10 000 km ou plus
souvent le cas échéant
Remplacement de la courroie Poly-V
27
(Inspection III)
(tous les 60 000 km)
Contrôle du fonctionnement et de l'étanchéité du système de freinage,
remise en état/remplacement au besoin
28
(Inspection III)
Contrôle du niveau de liquide de frein
28
(Inspections II, III)
Frein avant
28
Frein arrière
28
Contrôle d'usure/remplacement des plaquettes et des disques de frein ..29
(Inspections II, III)
Contrôle de l'usure des plaquettes de frein avant
29
Contrôle de l'usure des plaquettes de frein arrière
29
Contrôle de l'usure des disques de frein
29
Remplacement des plaquettes de frein avant
30
Remplacement des plaquettes de frein arrière
30
00.3
Sommaire - Entretien
Page
Vidange du liquide de frein et purge du système de freinage
31
Vidange annuelle du liquide de frein
(Inspection IV)
Purge/vidange du liquide de frein à l'avant
31
en plus avec [ABS]
Purge/vidange du liquide de frein à l'arrière
33
Contrôle du niveau du liquide d'embrayage
34
(Inspections II, III)
Vidange du liquide d'embrayage
34
(Inspections IV)
au plus tard tous les 2 ans
Contrôle du serrage des vis de fixation de la roue arrière
35
(Inspection I)
Contrôle du jeu de basculement de la roue arrière
35
(Inspection III)
Contrôle et réglage le cas échéant du palier du bras oscillant
35
(Inspections I, III)
Lubrification de l'articulation de la béquille latérale
36
(Inspections I, II, III)
Contrôle du fonctionnement du contacteur de béquille latérale
36
(Inspections I, II, III, IV)
Contrôle/remplacement des bougies
36
(Inspection II) contrôle/(Inspection III) remplacement
Resserrage de la culasse
37
(Inspection I)
Contrôle/réglage du jeu des soupapes
37
(Inspections I, II, III)
Contrôle du câble d'accélérateur en vue de son bon fonctionnement,
de la détection d'éventuelles zones de frottement et de rupture ;
remplacement à effectuer en cas de besoin
Contrôle du jeu de câble d'accélérateur
Contrôle/réglage du régime de ralenti et de la synchronisation des
papillons
38
(Inspections I, II, III)
Contrôle final de la moto sur le plan de la fiabilité de fonctionnement et
de la sécurité routière
39
(Inspections I, II, III, IV)
Contrôle de l'état
Contrôle du fonctionnement
00.4
00
Couples de serrage
Modèle
R 1150 GS
Liaison
Nm
11 Moteur
Culasse
Ordre de serrage :
1. Serrer les écrous des culasses (huilés) en croix
1.1 Serrage de tous les écrous au couple prescrit
20
1.2 Serrage angulaire de tous les écrous à
90°
1.3 Serrage angulaire de tous les écrous à
90°
2. Vis M 10
40
3. Vis M 6
9
Serrer tous les écrous de culasse en croix après 1000 km :
1. Desserrage de l’écrou
2. Serrage préalable de l'écrou
20
3. Serrage angulaire de l'écrou à
180°
4. Desserrer la vis M 10 et la resserrer à
40
Support de distribution sur culasse
9
Couvercle du palier d'axe de culbuteur
18
Contre-écrou vis de réglage de soupape
8
Couvre-culasse sur culasse
8
Couvercle d'arbres à cames sur culasse
9
Tubulure d'admission sur culasse
9
Arbre à cames
Pignon de chaîne sur arbre à cames
65
Couvercle de palier d'arbre à cames
15
Couvercle du support d’alternateur
Vis M 6
9
Vis M 8
20
Arbre secondaire
Pignon de chaîne sur vilebrequin
10
Pignon de chaîne sur arbre secondaire
70
Carter de tendeur de chaîne sur carter moteur
9
Filtre à huile
Filtre à huile
11
Bouchon de vidange d'huile
32
00.5
Modèle
R 1150 GS
Liaison
Nm
11 Moteur
Pompe à huile
Crépine sur carter de moteur
10
Couvercle de pompe à huile
9
Clapet de décharge
42
Manocontact de pression d'huile
30
Radiateur d’huile
Conduite d'huile de refroidissement sur carter de moteur
10
Vis creuse de la conduite d'huile de refroidissement
avec clapet de ventilation d'huile
25
Conduites du radiateur d'huile sur radiateur d'huile
25
Radiateur d'huile sur support
9
Conduite de retour de radiateur d'huile sur carter de
moteur
35
Raccord du radiateur d'huile sur carter moteur
9
Cylindres
Ordre de serrage :
1. Vis M 8
20
2. Vis M 6
9
3. Vis palier de la glissière de guidage de la chaîne
18
Chaîne de distribution
Tendeur de chaîne
32
Bielles
Chapeau de tête de bielle Couple de serrage
20
Angle de serrage
80°
Carter-cylindres
Ordre de serrage :
VisM 10 (huilée) avec serrage initial
25
Angle de serrage
90°
Vis M 8 (huilée)
22
Vis M 6
9
12 Moteur, électricité
Démarreur sur moteur
20
Cache de démarreur sur carter de BV
7
Fil positif sur démarreur
10
Alternateur triphasé sur couvercle du support
d'alternateur
20
Patte de serrage et de maintien sur alternateur
21
00.6
Modèle
R 1150 GS
Liaison
Nm
12 Moteur, électricité
Ecarteur sur alternateur
21
Fil positif sur alternateur
15
Poulie de courroie sur alternateur
Alternateur série 560 W
ne pas desserrer !
Équipement optionnel 700 W
50
Poulie sur vilebrequin
50
Tension initiale de la courroie Poly-V
8
Bougie
20
13 Alimentation et réglage du carburant
Sonde de température d'huile sur carter moteur
25
Sonde de température d'air sur boîtier de filtre à air
10
16 Réservoir et conduites d'essence
Réservoir d'essence sur cadre arrière
21

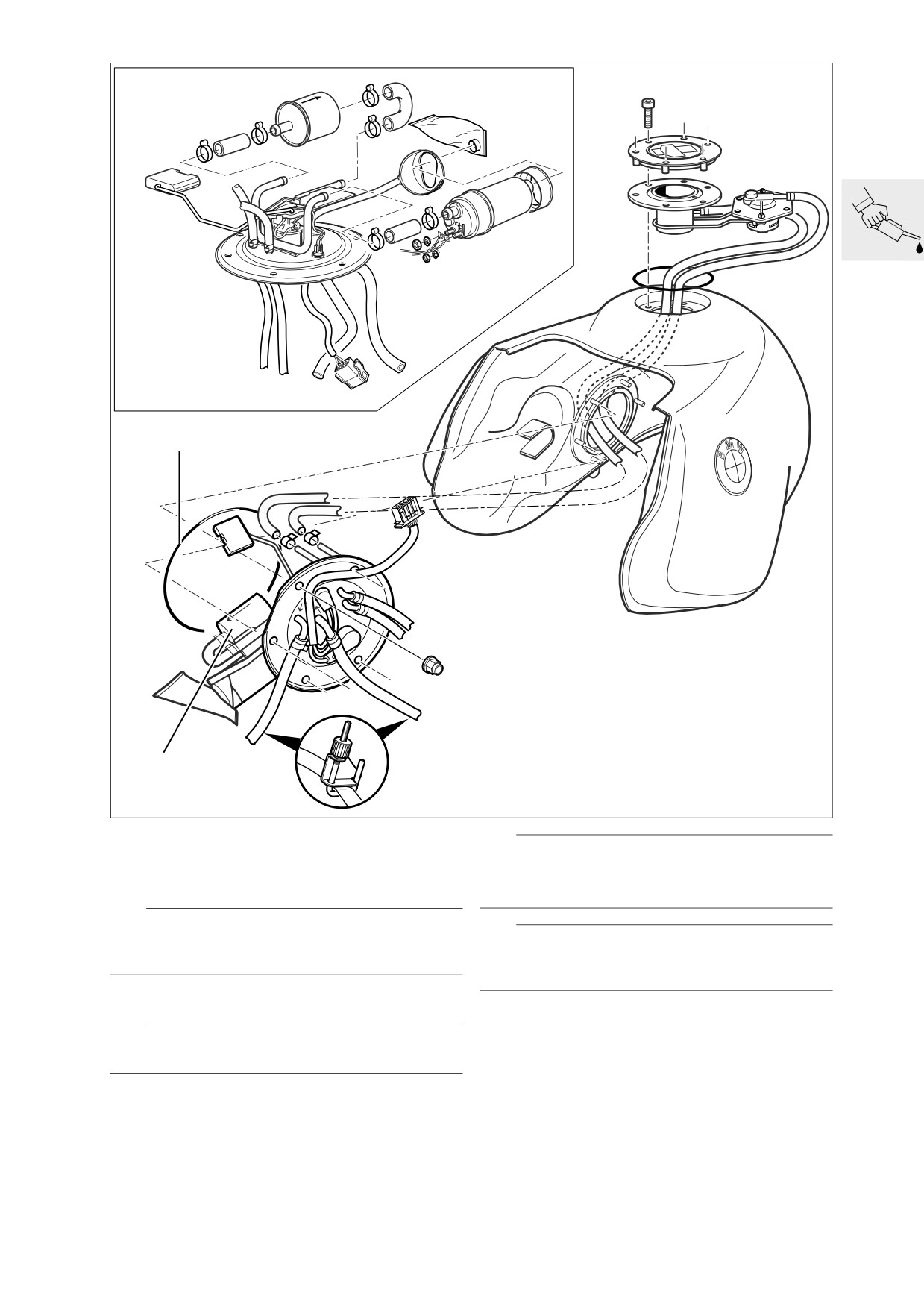

Unité de pompe à essence sur réservoir
6
18 Echappement
Collecteur sur culasse
21
Bride de raccordement du collecteur
45 (graisser la surface de pose de la bride de fixa-
tion avec Optimoly TA)
Silencieux avant sur collecteur
45 (graisser la surface de pose de la bride de fixa-
tion avec Optimoly TA)
Silencieux avant sur fixations de béquille
20
Silencieux sur cadre arrière supérieur
35
Sonde lambda sur silencieux
45 (graisser le filetage avec Optimoly TA)
Capuchon d'extrémité sur silencieux arrière
8 (filetages graissés)
Support sur silencieux arrière
15 (filetages graissés)
21 Embrayage
Couple de serrage initial Couple de serrage
40 (huilé légèrement le filetage de la vis)
Angle de serrage
32°
Couvercle de carter sur carter
12
Câble d'embrayage sur commodo
14
Cylindre récepteur sur boîte de vitesses
9
Broche filetée sur interface de remplissage
10
00.7
Modèle
R 1150 GS
Liaison
Nm
23 Boîte de vitesses
Bouchon de vidange d’huile
30
Bouchon de remplissage d’huile
30
Boîte de vitesses sur moteur
22
Pédale de commande sur platine de repose-pied
35
Pédale de sélection sur axe de commande
9
Couvercle de carter sur carter
9
Tube de cadre sur boîte de vitesses
1. sur boîte de vitesses et platine repose-pied gauche
42 (nettoyer le filetage + Loctite 243)
2. poignée de blocage du tube de cadre sur boîte de
vitesses
9
3. sur boîte de vitesses et platine repose-pied droit
42 (nettoyer le filetage + Loctite 243)
31 Fourche avant
Vis de blocage de l'axe de roue
22
Vis tube de fourche sur pontet de fourche
45 (sans huile ni graisse)
Pontet rigidificateur de fourche
25 (nettoyer le filetage + Loctite 243)
Tourillon fileté sur cadre
130 (nettoyer le filetage + Loctite 243)
Rotule sur pontet rigidificateur de fourche
230 (mettre un peu de graisse Never Seeze sur le
filetage)
Bras longitudinal sur rotule
130 (nettoyer le filetage + Loctite 2701)
Bras longitudinal sur moteur
à droite
73
Capuchon fileté sur bras longitudinal
à gauche
42 (appliquer un peu de graisse Never Seeze sur
le filetage)
Jambe de suspension sur cadre avant
43
Jambe de suspension sur bras longitudinal
50
32 Direction
Guidon sur le pontet de fourche
21
Masselotte sur guidon
21
Vis de palier du levier à main
11 (le produit de freinage bleu Tuflok peut être en-
levé et remis à plusieurs reprises)
00.8
Modèle
R 1150 GS
Liaison
Nm
33 Couple conique
Bouchon de remplissage d’huile
23
Bouchon de vidange d’huile
23
Bague filetée
160 (nettoyer le filetage + Loctite 577)
Ecrou hexagonal du pignon d'attaque
200 (nettoyer le filetage + Loctite 2701)
Couvercle sur carter d'axe de roue arrière
35
Tourillon de palier fixe du bras oscillant sur
entraînement/carter d'essieu arrière
160 (nettoyer le filetage + Loctite 2701)
Tourillon de palier mobile bras oscillant sur
entraînement/carter d'essieu arrière
7 (nettoyer le filetage + Loctite 2701)
Contre-écrou du tourillon de palier mobile
160
Tirant de réaction du couple conique
43
(charger le véhicule avec env. 85 kg, et resserrer
le tirant de réaction desserré)
Tirant de réaction sur entraînement
40
(charger le véhicule avec env. 85 kg, et resserrer
le tirant de réaction desserré)
Jambe de suspension sur cadre arrière
50
Jambe de suspension sur bras oscillant de roue arrière
58 (nettoyer le filetage + Loctite 243)
Système de réglage de ressort hydraulique sur platine
de repose-pied
22
34 Freins
Étrier de frein sur fourreau
40
Étrier de frein sur couple conique
40
Disque de frein sur roue avant
24 (nettoyer le filetage + Loctite 243)
Disque de frein sur couple conique
21 (nettoyer le filetage + Loctite 243)
Maître-cylindre de frein sur repose-pied
9
Pédale de frein sur repose-pied
21
Butée de pédale de frein
9
Conduites de frein/tuyau de frein sur composants de
frein
18
Flexible de frein sur support
9
Flexible de frein sur garniture de poignée de frein
18
Support du flexible sur verrou de casque
9
Support sur cadre avant
9
Support sur cadre arrière
9 (nettoyer le filetage + Loctite 2701)
Support sur pontet de fourche
5 (nettoyer le filetage + Loctite 2701)
Capteur ABS
4 (à la main)
00.9
Modèle
R 1150 GS
Liaison
Nm
34 Freins
Vis de purge de l'étrier de frein avant
14
Vis de purge de l'étrier de frein arrière
6
Vis de purge du modulateur de pression
14
Interface de remplissage sur étrier de frein
18 (nettoyer le filetage + Loctite 243, ou nouvelle
interface de remplissage)
Broche filetée sur interface de remplissage
10
Unité ABS sur fixation
Vis M 6
8 (nettoyer le filetage + Loctite 243)
36 Roues et pneumatiques
Vis de blocage de l'axe de roue
22
Vis de fixation de l'axe de roue
30
Roue arrière sur couple conique
Serrer les vis de roue à la main et en croix
Serrage initial
72
Serrage définitif
105
Couronne dentée sur roue avant/arrière
4 (serrage à la main, nettoyer le filetage +
Loctite 2701)
Raccord du rayon
3,5 + 2
Vis sans tête
1,1
46 Cadre
Cadre sur moteur
82
Tirants de réaction sur cadre
58
Tirants de réaction sur moteur
58 (nettoyer le filetage + Loctite 2701)
Cadre arrière sur boîte de vitesses/moteur
sur boîte de vitesses et platine repose-pied
42 (nettoyer le filetage + Loctite 243)
sur moteur
42
Plaque de support pour béquille sur moteur à droite
Vis M 12
72 (nettoyer le filetage + Loctite 2701)
Support sur moteur à gauche
Vis M 12
72 (nettoyer le filetage + Loctite 2701)
Vis M 8
21
Logement béquille (boulon fileté)
21 (nettoyer le filetage + Loctite 243)
Logement béquille (vis à tête bombée)
21
Béquille latérale sur support
58 (nettoyer le filetage + Loctite 2701)
00.10
Modèle
R 1150 GS
Liaison
Nm
46 Cadre
Platine repose-pied sur boîte de vitesses/
Platine de repose-pied passager sur cadre
arrière
Vis M 8
21
Support de carénage sur cadre avant
21
Support frontal sur support de carénage
8
Garde-boue inférieur sur fourreau
4 (nettoyer le filetage + Loctite 2701)
Garde-boue inférieur sur pontet rigidificateur de fourche
5 (nettoyer le filetage + Loctite 2701)
51 Equipement
Rétroviseurs
10
Antivol de direction sur pontet de fourche
20 (microcapsulé)
61 Système électrique général de la moto
Avertisseur sonore sur support
10 (nettoyer le filetage + Loctite 243)
Câble de masse sur carter de moteur
9
00.11
Tableau des fluides et lubrifiants
Désignation
Utilisation
Référence
Volume
Graisse
Staburags NBU 30 PTM
Pâte de graissage haute performance
07 55 9 056 992
Tube de 75 g
Optimoly MP 3
Pâte de graissage haute performance
07 55 9 062 476
Tube de 100 g
Optimoly TA
Pâte de montage haute température
18 21 9 062 599
Tube de 100 g
Graisse au silicone 300 lourde
Graisse d'amortissement
07 58 9 058 193
Tube de 10 g
Graisse pour roulements de roue,
Retinax EP 2
83 22 9 407 845
Tube de 100 g
rotule de direction et rouleaux coniques
Aérosol de contact
Aérosol de contact
81 22 9 400 208
Bombe 300 ml
72 60 2 316 676
Bombe 50 ml
Aérosol pour chaîne
Chaîne de transmission
72 60 2 316 667
Bombe 300 ml
Produits d'étanchéité
3-Bond 1110 B
Pâte d'étanchéité pour surfaces
07 58 9 056 998
Tube de 5 g
3-Bond 1209
Pâte d'étanchéité pour surfaces
07 58 9 062 376
Tube de 30 g
OMNI VISC 1002
Pâte d'étanchéité pour surfaces
07 58 1 465 170
Tube de 90 g
Loctite 574
Pâte d'étanchéité pour surfaces
81 22 9 407 301
Tube de 50 ml
Loctite 577
Produit d'étanchéité pour filetages
07 58 2 328 736
Tube de 5 g
Curil K 2
Pâte d'étanchéité thermoconductrice
81 22 9 400 243
Boîte de 250 g
Colles et produits de freinage
Colle d'assemblage de garde-boue/
Loctite 648
07 58 9 067 732
Flacon de 5 g
si faible jeu
Colle d'assemblage de garde-boue/
Loctite 638
07 58 9 056 030
Flacon de 10 ml
si jeu important
Loctite 243
Vernis d'arrêt mi-dur
07 58 9 056 031
Flacon de 10 ml
Loctite 270
Vernis d'arrêt dur
81 22 9 400 086
Flacon de 10 ml
Loctite 2701
Vernis d'arrêt dur
33 17 2 331 095
Flacon de 10 ml
Loctite 454
Colle au cyanacrylate (gel)
07 58 9 062 157
Tube de 20 g
Nettoyants
Nettoyant pour freins
Nettoyant pour freins
83 11 9 407 848
Bombe 600 ml
Produit de polissage pour pièces
Metal Polish
82 14 9 400 890
Tube de 100 g
chromées
Produits de contrôle
Détecteur de fissures pour carters
Pénétrant MR 68
83 19 9 407 855
Bombe 500 ml
en aluminium
Détecteur de fissures pour carters
Révélateur MR 70
81 22 9 407 495
Bombe 500 ml
en aluminium
Aide au montage
Bombe de réfrigérant BMW
Bombe de réfrigérant
83 19 9 407 762
Bombe 300 ml
00.12
Contrôle à la livraison
Aperçu de l'emballage
00.13
Contrôle de l'état de la caisse de
Déballage de la moto
transport
Retirer le couvercle en faisant levier.
Dès la livraison, vérifier si la caisse contenant la
Sortir les pièces et accessoires joints :
moto est endommagée. Le cas échéant, inspec-
- Documents de bord
ter son contenu pour voir s'il est intact.
- Bulle
- Protection du carter d'huile avec matériel de fixa-
En cas de dommages survenus en
tion
Retirer les renforts à l'aide d'un démonte-pneu.
Allemagne
Noter les dommages constatés sur le bordereau
e Attention :
de livraison.
Ne pas frapper sur les renforts, la moto risque d'être
Lire la brochure relative aux avaries de transport.
endommagée.
Prévenir sans délai le transporteur ayant effectué
la livraison (ou DB ) et la
Retirer les parois avant et arrière.
Bavaria Wirtschaftsagentur GmbH
Retirer les parois latérales.
Abteilung ZW - 12
D-80788 München
e Attention :
Tél. 089/14327-632
Retirer les clous dépassant de la caisse ou tombés
Fax. 089/14327-709
sur le sol.
Desserrer la sangle de serrage avant.
En cas de dommages survenus sur les
Desserrer le guidon, et le resserrer en position
correcte (coup de pointeau).
marchés importateurs
e
Attention :
Noter les dommages constatés sur le bordereau
Ne pas déplacer le véhicule, avant que le guidon ne
de livraison.
soit monté en position correcte.
Ce sont les règles spécifiques au pays concerné
qui s'appliquent.
En cas de doute, contacter immédiatement :
X Couple de serrage :
Bavaria Wirtschaftsagentur GmbH
Guidon sur le pontet de fourche
21 Nm
Abteilung ZW - 12
D-80788 München
Desserrer la sangle de serrage à l'arrière.
Tél. +49 (0) 89/14327-632
Déplacer la moto de la palette par l'avant.
Fax. +49 (0) 89/14327-709
Retirer le jeu de clés à gauche du repose-pied
Prévenir sans délai le transporteur ayant effectué
passager.
la livraison.
Pour l'élimination de l'emballage selon les règles
de protection de l'environnement, se reporter à
la circulaire n° 23/91 - Ventes -.
00.14
Contrôle de l'état de la moto
Constater tout manque éventuel.
«Avis d'urgence» à
BMW Motorrad, UX-VS-1
Télécopie
+49 / 89-382-33220
Supprimer la cause du défaut.
En cas de besoin de pièces, commande par
l'intermédiaire de la voie d'approvisionnement
normale des pièces.
Prise en charge des coûts par le système de
garantie (niveau 4). Codes de défaut :
- Pièces manquantes
10 01 00 00 00
– Pièces endommagées
10 02 00 00 00
– Pièces mal livrées
10 03 00 00 00
Contrôle de l'intégralité de la
fourniture
- Equipements et accessoires optionnels
- Outillage de bord
- Documents de la moto
00.15
R21000070
Assemblage de la moto
Montage de la bulle
Serrer manuellement et avec doigté les vis de
fixation.
00.16
R21000080
Montage de la protection du carter
d’huile
Monter la douille d'écartement à l'avant gauche.
X Couple de serrage :
Douille sur carter de moteur
20 Nm
Monter les silentblocs à l'avant, avec les longs
filetages vers le bas.
Monter les silentblocs à l'arrière.
Assembler le carter intérieur avec le carter
extérieur.
00.17
R21000100
Remplissage et charge de la
Laisser reposer la batterie env. 30 minutes.
batterie
Étant donné que la batterie n'arrive pas encore à
sa pleine capacité par le simple fait du remplis-
sage, elle doit à présent être chargée au moyen
Desserage/levage du réservoir
d'un chargeur approprié.
d'essence
L
Remarque :
Enlever la selle.
A cette occasion, la notice d'utilisation du chargeur
Déposer le flanc de carénage droit.
doit être respectée.
e Attention :
Le carburant s'enflamme facilement et est nocif
Courant de charge (A)
pour la santé. Observer les directives de sécurité en
..........................10 % de la capacité nominale (Ah)
vigueur !
Durée de charge
............................................................5-10 heures
Desserrer le réservoir d'essence derrière à droi-
te.
L'état de charge de la batterie peut être contrôlé
Soulever le réservoir à l'arrière et le caler à l'aide
par l'intermédiaire de la mesure de la densité de
d'un matériel auxiliaire (par exemple cale en
l'acide.
bois).
Densité de l'acide
Batterie à pleine charge

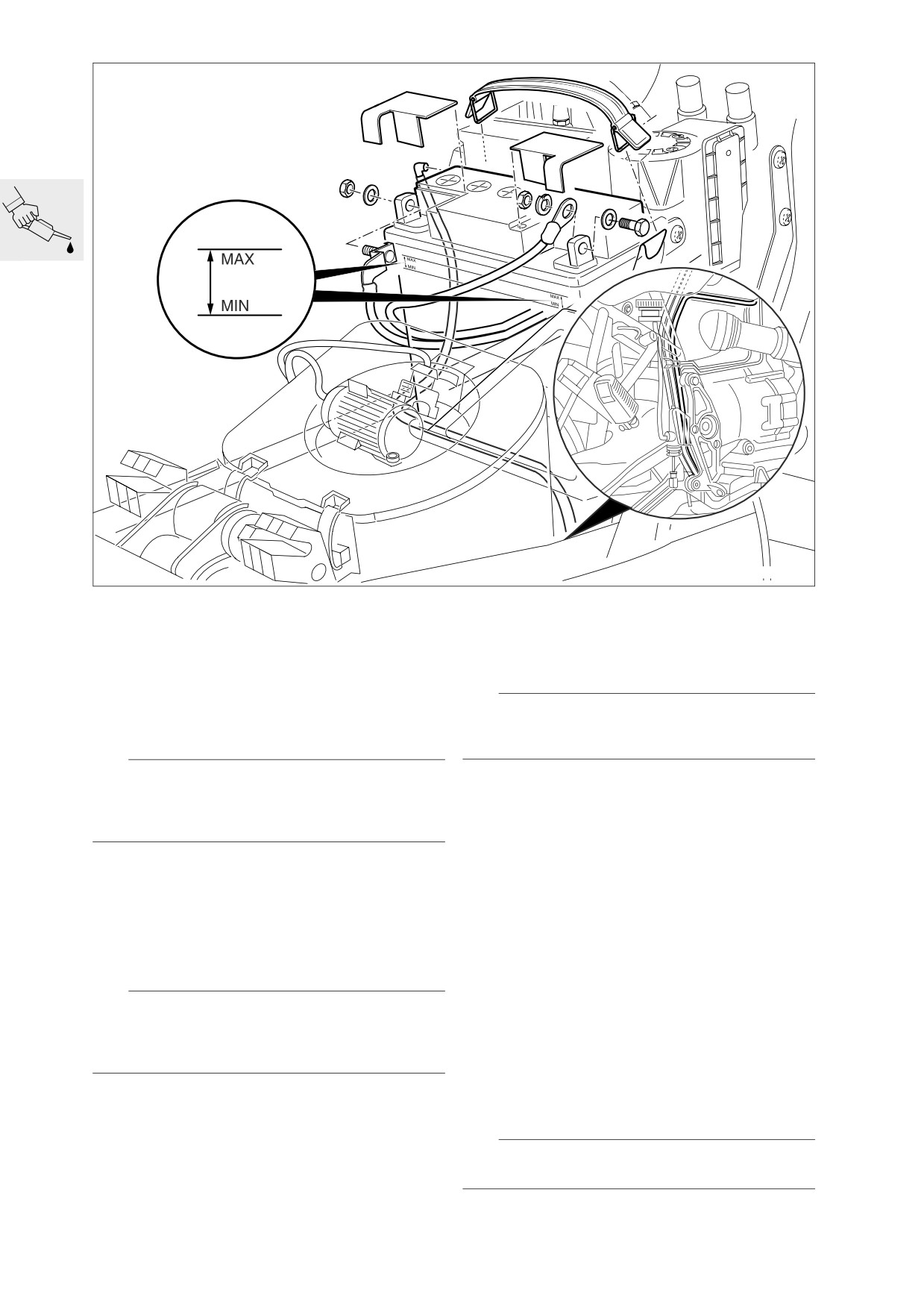

Remplissage et charge de la batterie
.................................... 1,26-1,30 rapporté à 20 °C
d Avertissement !
Secouer légèrement la batterie, afin que les bul-
L'électrolyte de la batterie est très corrosif ! Proté-
les de gaz puissent remonter.
ger les yeux, le visage, les mains, la peinture et les
Lorsque le liquide s'est stabilisé et que plus
vêtements !
aucune bulle de gaz ne remonte, remplir le cas
échéant l'électrolyte de la batterie jusqu'au repè-
Défaire la sangle caoutchouc de la batterie.
re maximum.
Débrancher le flexible de purge de la batterie.
Visser fermement le bouchon.
Retirer la batterie.
Inscrire la date de la charge sur la batterie.
Remplir les cellules avec de l'acide désulfurant
pour accumulateur d'une densité de 1,28, jus-
e Attention :
qu'à la marque de niveau d'électrolyte supérieu-
Fixer d’abord le plus de la batterie, puis le moins.
re.
00.18
Monter la batterie.
Contrôle du niveau d'huile moteur à
Enduire les cosses de la batterie avec de la
froid, appoint si nécessaire
graisse protectrice sans acide.
Raccorder la conduite de dégazage.
Fixer le réservoir d'essence.
Monter le flanc de carénage droit.
Monter la selle.
Mettre le contact.
Ouvrir à fond la poignée d'accélérateur une à
deux fois, moteur à l'arrêt, pour permettre au
MAX
Motronic d'enregistrer la position des papillons.
L Remarque :
MIN
La déconnexion de la batterie entraîne l'effacement
de toutes les entrées (défauts, réglages...) en mé-
moire du boîtier Motronic.
La perte des réglages peut provoquer une dégrada-
tion temporaire du fonctionnement du moteur lors
de sa remise en marche.
S000040
X Couple de serrage :
Réservoir d'essence sur cadre
21 Nm
Effectuer le contrôle du niveau d'huile en plaçant
la moto sur un sol horizontal.
e Attention :
L'huile ne doit jamais dépasser le repère «MAX».
Niveau théorique :
MAX
00.19
Contrôle du réglage du projecteur,
Contrôle du serrage des vis de
réglage le cas échéant
fixation de la roue arrière
X Couple de serrage :
Vis de fixation roue arrière
105 Nm
Contrôle de la pression de gonflage
des pneus
Contrôler/corriger le gonflage des pneus.
Pression de gonflage des pneus :
En solo
à l'avant 2,2 bars
.................................................. à l'arrière 2,5 bars
avec un passager
à l'avant 2,5 bars
.................................................. à l'arrière 2,7 bars
R21000140
avec un passager + bagages
à l'avant 2,5 bars
Mettre la moto sur un sol plan.
.................................................. à l'arrière 2,9 bars
La moto doit être chargée avec un pilote
(env. 85 kg).
Basculer la manette en position horizontale (po-
Pose de l'étiquette autocollante
sition de base).
Corriger la portée du phare au moyen des vis de
réglage.
Sortir l'étiquette autocollante de l'emballage et
l'apposer en bas sur le verre du compte-tours.
Réglage latéral :
.....Vis de réglage sur le côté gauche du projecteur
Réglage en hauteur :
......... Vis de réglage sur le côté droit du projecteur
Rotation vers la gauche :
augmentation
de la portée
Rotation vers la droite :
diminution
S000080
Cote de réglage du réglophare
-15 cm à une distance de 10 m
00.20
Contrôle final de fonctionnement
Remise de la moto au client
Embrayage
Il convient de familiariser le client avec sa moto au
Contrôler le passage des vitesses.
cours de la remise afin de pouvoir garantir la satis-
Frein à main et à pied
faction et la sécurité du client.
Contrôler l'éclairage et le système de signalisa-
tion :
Présenter et expliquer les points suivants au
- Feux de position avant et arrière
client :
- Eclairage des instruments
-
Documents de la moto et emplacement
- Feu de croisement, feu de route et appel de pha-
Outillage de bord et emplacement
re
Précontrainte du ressort en fonction du poids to-
- Feu stop (actionner le frein avant/arrière)
tal
- Clignotants gauche/droit
-
Contrôle du liquide de frein/embrayage
- Signal de détresse
Possibilité de réglage des manettes
- Avertisseur sonore
Réglage des rétroviseurs
- Témoins et voyants
Organes de commande
- Instruments
Instruments, témoins et voyants
Contrôler le fonctionnement des équipements
-
Les accessoires et équipements optionnels exis-
optionnels existants :
tants
- ABS, effectuer un test de démarrage. Au démar-
-
Bruits émis par l'autodiagnostic régulier de l'ABS
rage de la moto, les deux voyants ABS doivent
Points à aborder et informations à communiquer
s'éteindre dès que la vitesse dépasse 5 km/h.
au client :
Effectuer un essai sur route au besoin.
-
Consignes de rodage et périodicité des inspec-
Attester le contrôle dans le Carnet de mainte-
tions
nance à la remise.
-
Contrôle de sécurité
Si des imperfections sont constatées, voir «Con-
-
Le niveau du liquide d'embrayage monte avec le
trôle de l'état de la moto».
temps (usure de l'embrayage)
-
Avant de contrôler le niveau d'huile moteur, il faut
Nettoyage final
attendre au moins 10 minutes après l'arrêt du
moteur, la moto doit se trouver sur une surface
plane
Nettoyer la moto.
L Remarque :
Ne pas utiliser d'appareil à jet de vapeur ou haute
pression. La haute pression d'eau peut endomma-
ger les joints, le système hydraulique ou électrique.
00.21
Entretien
Codification des périodicités
d’entretien
- Inspection BMW à 1000 km
I
– Opérations d'entretien BMW
tous les 10 000 km
II
– Inspection BMW tous les 20 000 km III
- Service Annuel BMW
IV
11 4 650
Lecture du contenu de la mémoire
C000030
de défauts MoDiTeC
(Inspections I, II, III, IV)
Desserrer le bouchon de vidange/laisser l’huile
s'écouler.
Enlever la selle.
Resserrer le bouchon de vidange muni d’un joint
Brancher le BMW MoDiTeC sur la prise de dia-
neuf.
gnostic.
Dévisser le filtre à huile en utilisant la clé,
Relever le contenu de la mémoire de défauts.
réf. BMW 11 4 650.
Si nécessaire, effectuer les réparations indi-
Mettre un peu d’huile sur la bague du nouveau
quées.
filtre, la visser.
Faire le plein d’huile.
Fermer le bouchon fileté.
Vidange de l’huile moteur,
remplacement du filtre à huile
e Attention :
L'huile ne doit jamais dépasser le repère «MAX».
(Inspections I, II, III, IV)
X Couple de serrage :
L Remarque :
Filtre à huile
11 Nm
Vidanger l'huile et remplacer le filtre à huile tous les
Bouchon de vidange d'huile
32 Nm
3 mois en cas d'utilisation exclusive sur de courts
trajets ou à des températures extérieures inférieures
Quantité d'huile moteur :
à 0°C, au plus tard tous les 3000 km.
avec remplacement du filtre
3,75 l
sans remplacement du filtre
3,50 l
Renouveler l'huile du moteur en état de fonction-
Quantité d'huile entre
nement à chaud.
repère minimum et maximum
0,50 l
Qualité d'huile pour le moteur :
Huile HD de marque pour moteurs à essence, de
classification API SF, SG, SH ; combinaison avec
classification CD ou CE.
Huile HD de marque, de classification CCMC G4,
MAX
G5 ; extension PD2 admissible.
MIN
S000040
Dévisser le bouchon fileté.
00.22
Vidange de l'huile de la boîte de
Vidange de l’huile du couple
vitesses
conique
(Inspections III, IV)
(Inspections I, III, IV)
ou au plus tard tous les 2 ans
tous les 40 000 km ou au plus tard tous les 2 ans
Renouveler l'huile de boîte de vitesses en état de
Renouveler l'huile du couple conique en état de
fonctionnement à chaud.
fonctionnement à chaud.
1
2
1
2
R21000160
R21000170
Dévisser le bouchon de remplissage d'huile (1).
Dévisser le bouchon de remplissage d'huile (1).
Dévisser le bouchon de vidange d'huile (2) et vi-
Dévisser le bouchon de vidange d'huile (2) et vi-
danger l'huile.
danger l'huile.
Resserrer le bouchon de vidange muni d’un joint
Resserrer le bouchon de vidange muni d’un joint
neuf.
neuf.
Remplir d'huile la boîte de vitesses.
Remplir d'huile la boîte de vitesses.
Resserrer le bouchon de remplissage muni d’un
Resserrer le bouchon de remplissage muni d’un
joint neuf.
joint neuf.
X Couple de serrage :
X Couple de serrage :
Bouchon de vidange d’huile
30 Nm
Bouchon de vidange d’huile
23 Nm
Bouchon de remplissage d’huile
30 Nm
Bouchon de remplissage d’huile
23 Nm
Quantité requise :
Quantité requise :
Premier remplissage/vidange
env. 1,0 l
jusqu'au rebord inférieur de l'ouverture
de remplissage
env. 0,25 l
Qualité d'huile pour la boîte de vitesses :
Huile de marque pour boîte hypoïde de classe
Qualité d'huile pour couple conique :
SAE 90 API GL 5
Huile de marque pour boîte hypoïde de classe
SAE 90 API GL 5
00.23
13 3 010
R21160020
Remplacement du filtre à carburant
(Inspection III)
En règle générale tous les 40 000 km, avec une
essence de mauvaise qualité tous les 20 000 km
Enlever la selle.
Déposer le flanc de carénage droit.
Défaire la fixation du réservoir d'essence.
e Attention :
Le carburant s'enflamme facilement et est nocif
pour la santé. Observer les directives de sécurité en
vigueur !
Obturer et débrancher les conduites d'alimenta-
tion et de retour de carburant à l'aide d'une pince
pour flexibles, réf. BMW 13 3 010.
Retirer les conduites de purge d’air.
Débrancher le connecteur de l'unité pompe à es-
sence.
Retirer le réservoir d'essence.
00.24
2
1
R21160010
Vider le réservoir d'essence.
e Attention :
Déposer l'ensemble pompe à essence.
Défaire les tuyaux sur le filtre à carburant (1).
Contrôler l'étanchéité de l'ensemble pompe à es-
Remplacer le filtre à carburant.
sence après le montage.
e Attention :
Attention au sens d'écoulement du carburant dans
L Remarque :
le filtre.
Faire attention au bon positionnement des condui-
tes de dégazage.
Fixer les colliers avec une pince,
réf. BMW 13 1 500.
e Attention :
Utiliser un joint torique (2) en parfait état.
X Couple de serrage :
Ensemble pompe à essence
6 Nm
00.25
R21000100
Contrôle/complément du niveau
Remplacement du filtre d’aspiration
d'électrolyte de la batterie, nettoyage/
(Inspection III)
graissage des cosses de la batterie
en cas d'atmosphère très sale ou poussiéreuse,
remplacer le filtre à air tous les 10 000 km ou
(Inspections III, IV)
plus souvent le cas échéant
Défaire au besoin le réservoir d'essence et le ti-
rer en arrière.
Défaire la sangle caoutchouc de la batterie.
Contrôler le niveau d'électrolyte de la batterie.
Ajuster le niveau d'électrolyte en ajoutant de
l'eau distillée jusqu'au repère «MAX».
Graisser les cosses de la batterie.
Graisse anti-corrosion pour cosses de batterie :
par exemple Bosch Ft 40 V1
R21000180
Rabattre le couvercle du filtre à air.
Remplacer la cartouche du filtre à air.
Fermer le couvercle du filtre à air.
Monter le réservoir d'essence.
Faire attention au bon positionnement des con-
duites de dégazage.
X Couple de serrage :
Réservoir d'essence sur cadre arrière
21 Nm
00.26

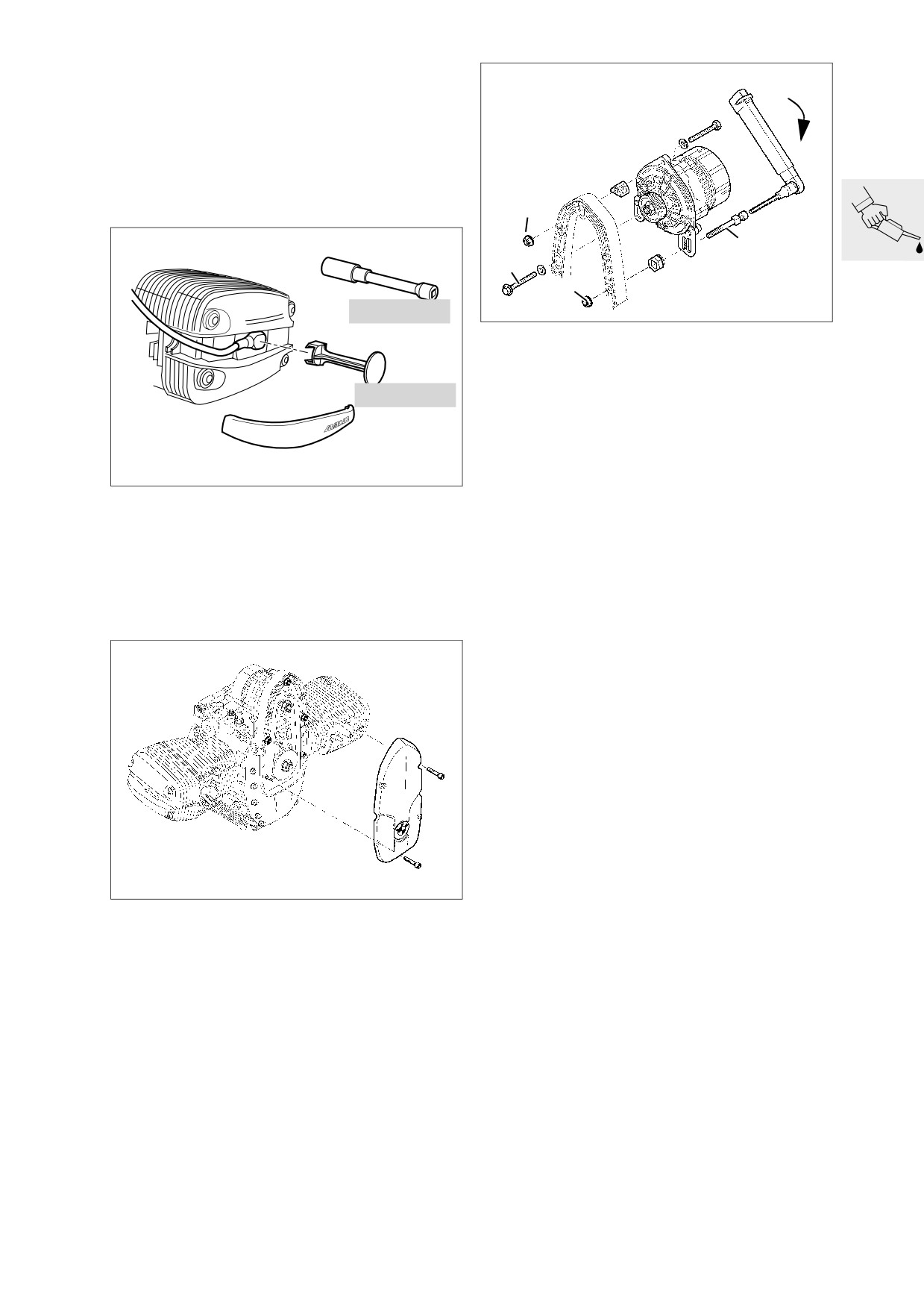

Remplacement de la courroie
Poly-V
(Inspection III)
(tous les 60 000 km)
Le cas échéant, défaire le réservoir d'essence et
le tirer en arrière.
3
2
4
1
12 3 510
RS110480
Desserrer légèrement les vis de fixation (1,3,4)
de l'alternateur et monter la nouvelle courroie
Poly-V au besoin.
12 3 520
Directive de réglage de la courroie Poly-V :
Directive de montage de la courroie Poly-V :
Mettre en place la courroie Poly-V, la tendre, vi-
rer une fois le moteur puis détendre la courroie.
R21000190
Directive de serrage de la courroie Poly-V :
Déposer le cache des embouts de bougie.
1. Serrer légèrement à la main l'écrou hexagonal (1)
Retirer les embouts de bougie au moyen de
de la vis de réglage (2) (ne pas utiliser d’outil !).
l’outil de montage pour embout de bougie,
2. Serrer la vis de réglage (2) à l'aide de la clé dyna-
réf. BMW 12 3 520.
mométrique et la maintenir serrée.
Dévisser les bougies d'allumage à l'aide de la clé
3. Serrer l'écrou de fixation du haut (3), soulager la
à tube pour bougies d'allumage,
vis de réglage.
réf. BMW 12 3 510.
4. Serrer les vis et écrous.
Couple de serrage :
Tension initiale de la courroie Poly-V
8 Nm
Alternateur triphasé
sur couvercle du support d'alternateur
20 Nm
RS110490
Démonter le couvercle avant.
00.27
Contrôle du fonctionnement et de
Frein arrière
l'étanchéité du système de freinage,
La moto est en position verticale.
remise en état/remplacement au
besoin
(Inspection III)
Contrôler l'étanchéité du circuit de freinage.

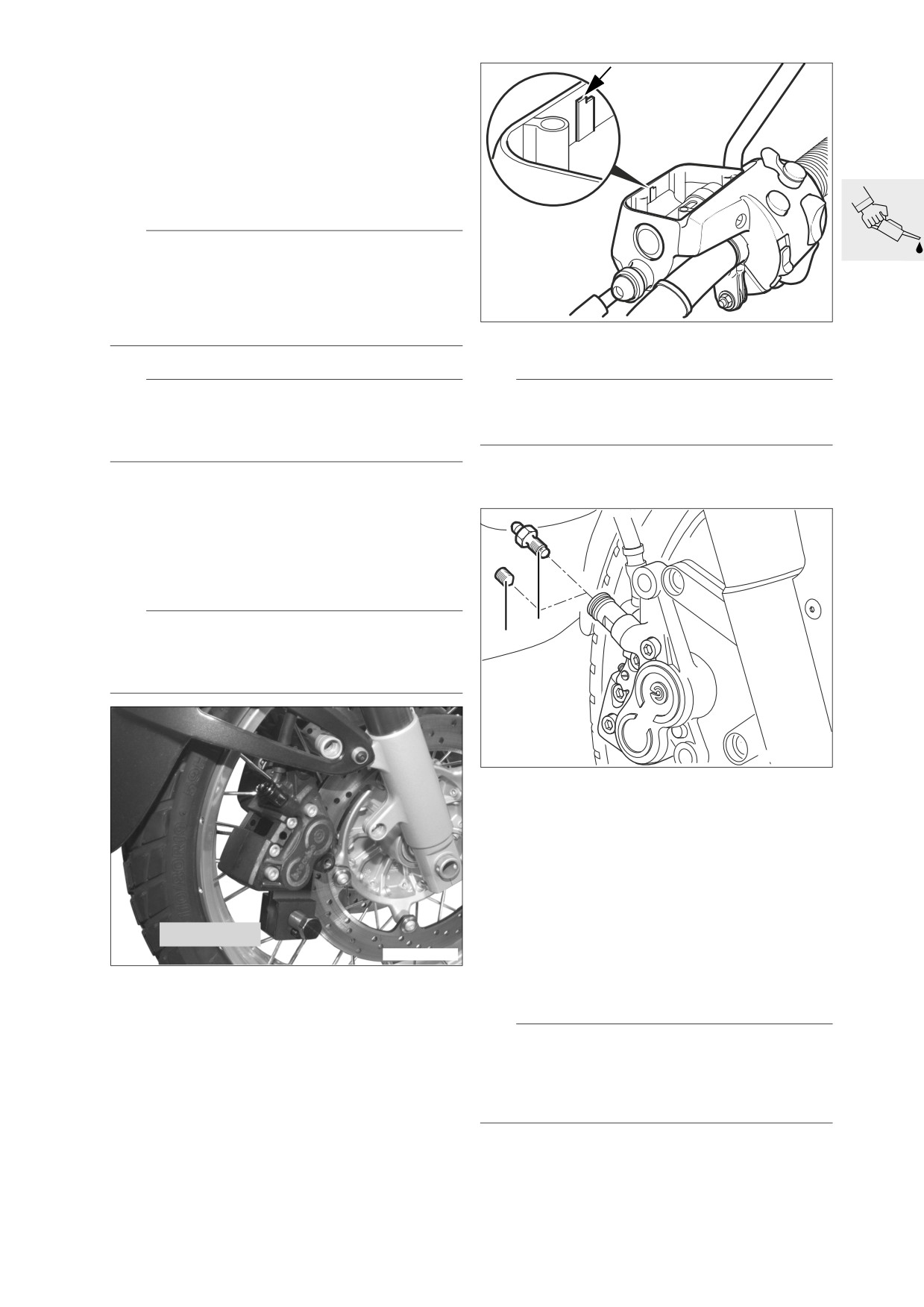

Contrôle du niveau de liquide de
frein
(Inspections II, III)
MAX
MIN
L Remarque :
R21000120
Le volume du liquide de frein (MIN/MAX) est suffi-
sant pour les épaisseurs de plaquette variant du
neuf à la limite d'usure.
Niveau théorique
Il n'est normalement pas nécessaire de faire l'ap-
avec plaquettes neuves
MAX
point en cas d'usure des plaquettes.
avec plaquettes usées pas en dessous de
MIN
L'état sous le MIN indique une autre possibilité de
défaut.
Qualités de liquide de frein
DOT 4
Frein avant
La moto se trouve sur sa béquille centrale.
MIN
R21000060
Braquer le guidon à droite.
La roue avant est en contact avec le sol.
Niveau théorique lorsque les plaquettes sont
neuves :
(Quantité de remplissage initiale)
..................... Aucune bulle d'air ne doit être visible
par le regard
Guidon en position droite.
La roue avant est en contact avec le sol.
Niveau de remplissage minimum
avec plaquettes usées pas en dessous de
.................................................... Centre du regard
Qualité de liquide de frein
DOT 4
00.28
Contrôle d'usure/remplacement des
e Attention :
plaquettes et des disques de frein
Ne pas descendre en dessous de l'épaisseur minimale
des garnitures de frein !
(Inspections II, III)
Remplacer dans tous les cas la paire de plaquettes
complète, et jamais une seule.
Contrôle de l'usure des plaquettes de
frein avant
Epaisseur minimale des garnitures :
1,5 mm
Contrôle de l'usure des disques de
frein
R21000200
Contrôler/mesurer l'épaisseur de plaquette.
R21000220
e Attention :
Ne pas descendre en dessous de l'épaisseur minimale
des garnitures de frein !
Vérifier soigneusement si les disques de frein
Remplacer dans tous les cas la paire de plaquettes
présentent des fissures, endommagements, dé-
complète, et jamais une seule.
formations, usures et rayures.
Limite d’usure des disques de frein :
Epaisseur minimale des garnitures :
1,0 mm
avant :
4,5 mm
arrière :
4,5 mm
Contrôle de l'usure des plaquettes de
frein arrière
R21000210
Le disque de frein ne doit pas être visible à tra-
vers l'orifice de la plaquette de frein intérieure.
Contrôler/mesurer l'épaisseur de plaquette au
besoin.
00.29
Remplacement des plaquettes de frein
Remplacement des plaquettes de frein
avant
arrière
R21000241
R21000260
Défaire/enlever l'étrier de frein.
Défaire/enlever l'étrier de frein.
Retirer le clip de sécurité (flèche) de la goupille
de sécurité.
Chasser la goupille de sécurité en direction de la
roue.
Déposer les plaquettes de frein.
Procéder au remontage dans l'ordre inverse.
Pousser complètement les pistons avant de
monter l'étrier de frein.
X Couple de serrage :
Étrier de frein sur couple conique
40 Nm
R21000250
Retirer le clip de sécurité (flèche) de la goupille
de sécurité.
Expulser la goupille de sécurité.
Déposer les plaquettes de frein.
Procéder au remontage dans l'ordre inverse.
Repousser à fond les pistons à l'aide de l'écar-
teur, réf. BMW 34 1 500, avant de monter l'étrier.
X Couple de serrage :
Étrier de frein sur fourreau
40 Nm
00.30
Vidange du liquide de frein et purge
du système de freinage
Vidange annuelle du liquide de frein
(Inspection IV)
Purge/vidange du liquide de frein à
l'avant
L Remarque :
La description correspond à l'appareil de remplissa-
ge et de purge des freins avec aspiration du liquide
de frein par dépression sur l'étrier de frein.
R21000020
Suivre les consignes des fabricants en cas d'utilisa-
tion d'autres appareils.
Remplir le liquide de frein jusqu’au niveau du re-
père «MAX» (flèche).
Déposer les étriers de frein.
e Attention :
e Attention :
Ne pas coincer l'étrier de frein de travers au cours
Ne pas verser de liquide de frein dans les trous de
de la dépose/repose ! Un endommagement des pla-
fixation du couvercle du réservoir.
quettes de frein est possible !
[ABS] Purger tout d’abord le modulateur de
Déposer les plaquettes de frein.
pression.
Desserrer les cales de serrage du guidon.
a
....................................Voir en plus avec [ABS]
Positionner la roue avant et le guidon de telle
manière à ce que le vase d'expansion du liquide
de frein soit à l'horizontale.
Serrer le guidon et fixer la roue avant.
Déposer le couvercle du réservoir avec la mem-
brane en caoutchouc.
e Attention :
2
Le liquide de frein ne doit pas entrer en contact avec
1
les pièces peintes de la moto, sous peine de les dé-
tériorer.
S000261
Entourer l'interface de remplissage de l'étrier de
frein droit avec des chiffons.
Dévisser la broche filetée à vis à six pans
creux (1) de l'interface de remplissage sur l'étrier
de frein droit.
Raccorder l’appareil de purge des freins sur la
vis de purge (2).
Visser la vis de purge jusqu'en butée dans l'inter-
face de remplissage (soupape dans l'interface de
34 1 500
remplissage fermée).
R21000270
Ouvrir la vis de purge d’un demi tour (soupape
ouverte).
Repousser à fond les pistons de l'étrier de frein
Aspirer le liquide de frein jusqu'à ce qu'il soit clair
droit à l'aide de l'écarteur, réf. BMW 34 1 500.
et exempt de bulles.
Retirer l'écarteur de pistons, et mettre à la place
l'entretoise, réf. BMW 34 1 520.
e Attention :
Repousser à fond les pistons de l'étrier de frein
Le liquide de frein ne doit pas descendre en-des-
gauche à l'aide de l'écarteur,
sous du repère «MIN» durant la purge sinon de l'air
réf. BMW 34 1 500, ne pas retirer l'écarteur.
est aspiré dans le système de freinage.
Dans ce cas, le processus de purge doit être répété.
Dévisser la vis de purge.
Retirer l’appareil de purge des freins de la vis de
purge.
00.31

















Content      ..      1       2         ..



//////////////////////////////////////////
