Groupes 40 IPS2 / IPS3. Manuel d’atelier - 1





Manuel d’atelier
E
Groupes 40
2(0)
IPS2 / IPS3
Table des matières
Informations générales
00-0 Généralités
2
Caractéristiques techniques
03-4 Caractéristiques, Transmission de puissance
9
Sécurité et autres instructions
05-1 Consignes de sécurité
18
Outils spéciaux
08-2 Outils spéciaux
22
Produits chimiques
18-0 Généralités
25
Généralités
40-0 Généralités
26
Plaques d’identification
26

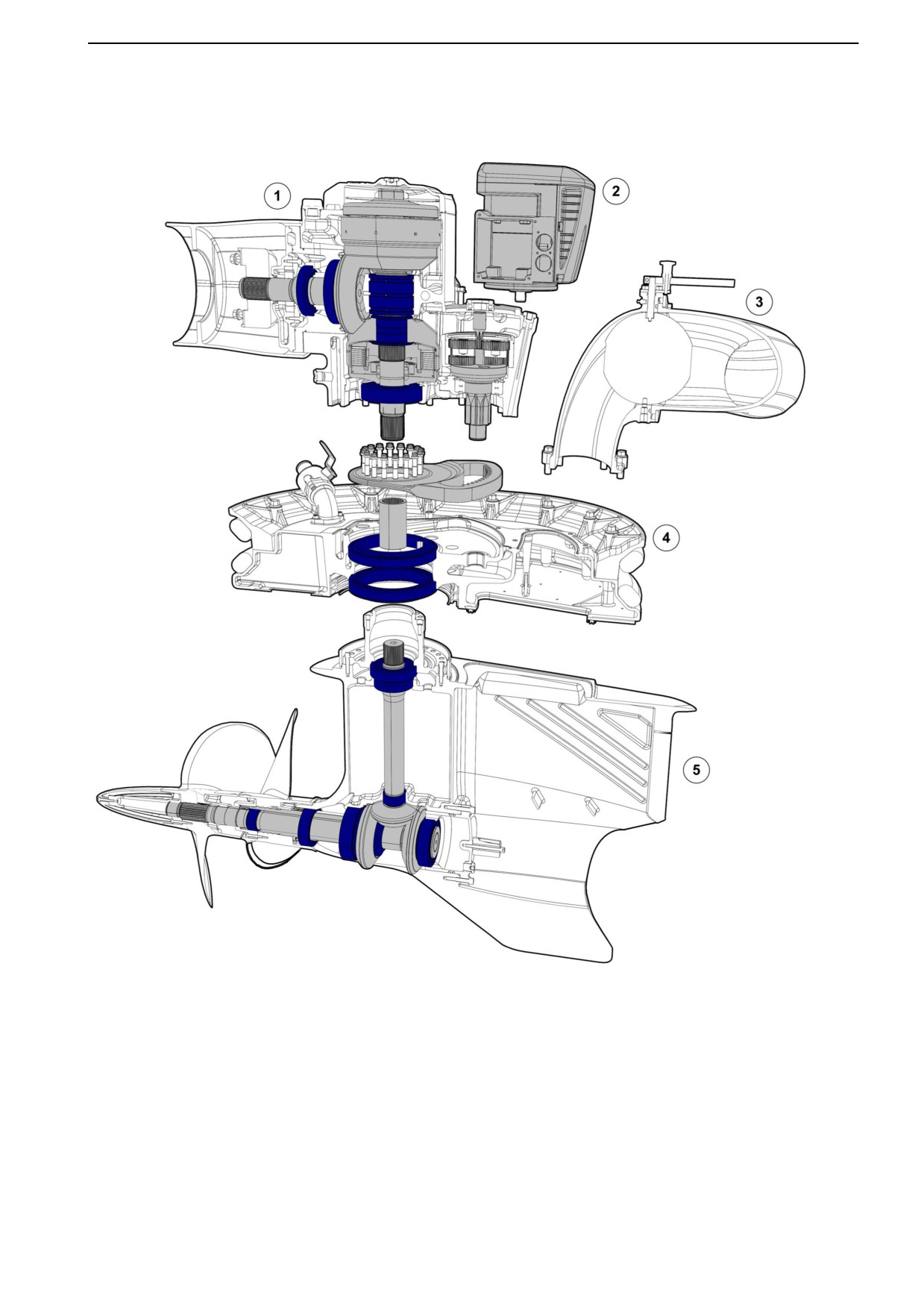

Vue éclatée
27
Schémas hydrauliques
28
Propulsion marine
44-4 Transmission in-bord
29
Transmission, complète
29
Engrenage supérieur, composants
31
Engrenage inférieur, complet
104
Engrenage inférieur, composants
127
Pièce intermédiaire, raccords
140
Divers
148
Index
153
Références aux Service Bulletins
155
47701943 10-2015 © AB VOLVO PENTA
1
00-0 Généralités
A propos de ce Manuel d’atelier
Informations générales
Moteurs certifiés
Le présent manuel d'atelier contient des
Lors de service et de réparation sur des moteurs
caractéristiques techniques, des descriptions et des
certifiés, il est important de connaître les points
conseils de réparation pour les produits Volvo Penta
suivants :
en version standard. Une liste de ces produits est
La désignation de moteur certifié signifie qu’un type
disponible dans la section Caractéristiques
de moteur donné est contrôlé et homologué par
techniques.
l’autorité compétente. Le motoriste garantit par la
La désignation du produit ainsi que les numéros de
même que tous les moteurs de ce type qui ont été
série et de spécification sont indiqués sur
fabriqués correspondent à l’exemplaire certifié.
l'autocollant apposé sur le moteur ou sur la plaque
Des exigences spéciales s’appliquent pour les
d’identification. Il est important de toujours indiquer
travaux d’entretien et de réparation, à savoir :
ces informations pour toute correspondance relative
• Les intervalles d’entretien et de maintenance
au produit.
recommandées par Volvo Penta doivent être
Le Manuel d’atelier est en premier lieu conçu pour les
observés.
ateliers d’entretien Volvo Penta et pour leur
• Seules des pièces de rechange approuvées par
personnel qualifié. Les personnes qui utilisent ce
Volvo Penta doivent être utilisées.
manuel sont donc supposées être suffisamment
qualifiées et avoir des connaissances de base du
• La maintenance qui concerne les pompes
produit, pour pouvoir effectuer les réparations de type
d’injection, les calages de pompe et les
mécanique/électrique qui font partie de leur
injecteurs, doit toujours être réalisée par un
profession.
atelier agréé Volvo Penta.
• Le moteur ne doit pas d’une aucune manière
Dans le cadre de sa politique de développement
être reconstruit ou modifié, à l’exception des
continu des produits, Volvo Penta se réserve le droit
accessoires et des lots S.A.V. développés par
d’apporter des modifications sans avis préalable.
Volvo Penta pour le moteur en question.
Toutes les informations contenues dans ce manuel
sont basées sur les caractéristiques disponibles au
• Toute modification d'installation sur la ligne
moment de son impression. Toute nouvelle méthode
d'échappement et sur les tubulures d’admission
de travail et toute modification pouvant avoir des
d'air au moteur est interdite.
répercussions importantes et qui sont introduites sur
• Seul un personnel habilité est autorisé à briser
le produit après cette date, seront communiquées
les plombs éventuels.
sous forme de notes dans des Bulletins de service.
Par ailleurs, les instructions générales du manuel
Pièces de rechange
concernant l’utilisation, l’entretien et la maintenance
doivent être respectées.
Les pièces de rechange pour le système électrique
et le système d’alimentation sont soumises à
IMPORTANT!
diverses réglementations nationales de sécurité. Les
En cas de négligence (maintenance ou entretien
pièces de rechange d’origine Volvo Penta sont
insuffisant(e)), ainsi que d'utilisation de pièces de
conformes à ces exigences. Tout dommage éventuel
rechange non approuvées par Volvo Penta, AB Volvo
résultant de l'utilisation de pièces de rechange non
Penta se dégage de toute responsabilité et ne pourra
homologuées par Volvo Penta ne saurait en aucun
en aucun cas répondre de la conformité du moteur
cas être couvert par la garantie Volvo Penta.
concerné avec le modèle certifié.
Volvo Penta ne saurait en aucun cas être tenu
responsable pour les dommages et/ou préjudices
personnels ou matériels résultant du non-respect des
instructions susmentionnées.
2
47701943 10-2015 © AB VOLVO PENTA
00-0 Généralités
Instructions de réparation
Préambule
Notre responsabilité commune
Les méthodes de travail décrites dans le présent
Chaque produit se compose de nombreux systèmes
manuel d'atelier se basent sur une intervention en
et composants fonctionnant en interaction. Si un
atelier, pour laquelle le produit est fixé sur un bâti. Les
composant présente un écart par rapport aux
travaux de remise à neuf sont souvent effectués sur
caractéristiques techniques d'origine, les
place en suivant les mêmes méthodes de travail qu'à
répercussions sur l'environnement peuvent être
l'atelier, sauf indication contraire.
dramatiques, alors que par ailleurs, le reste du
système fonctionne correctement. Il est donc
Symboles d’avertissement utilisés dans le manuel
particulièrement important de respecter les
d’atelier. Pour leur signification, voir Information
tolérances d'usure indiquées, d'avoir des réglages
générale de sécurité .
exacts de tous les systèmes qui peuvent être ajustés
et d'utiliser des pièces d'origine homologuées par AB
! DANGER !
! AVERTISSEMENT !
Volvo Penta. Les intervalles de maintenance et
! PRUDENCE !
d'entretien indiqués dans les schémas d’doivent être
observés.
IMPORTANT !, N.B.
Certains systèmes, comme le système
ne sont pas exhaustifs, puisqu'il est évidemment
d’alimentation, peuvent exiger des compétences
impossible tout prévoir. Les travaux de maintenance
spéciales et des équipements d’essai spécifiques.
et de réparation peuvent s'effectuer dans des
Certains composants sont scellés en usine,
conditions les plus diverses. C’est pourquoi nous
notamment pour des raisons écologiques. Toute
indiquons seulement ici les risques pouvant se
intervention sur les composants plombés n'est
produire en cas d’une mauvaise manipulation lors
possible qu'après autorisation préalable.
d'opérations réalisées dans un atelier bien équipé,
selon les méthodes de travail et au moyen d'outils
Volvo Penta recommande l’utilisation de produits de
que nous avons testés au préalable.
dégraissage biodégradables pour tout nettoyage des
composants des composants, sauf indication
Dans le présent manuel, toutes les opérations pour
contraire dans le manuel d’atelier. Lors d’intervention
lesquelles des outils spéciaux Volvo Penta sont
à l'extérieur par exemple, il faudra particulièrement
indiqués, sont réalisées à l’aide de ces derniers. Les
veiller à bien récupérer les huiles, les résidus de
outils spéciaux ont été mis au point pour assurer une
lavage, etc. pour les déposer dans des stations de
méthode de travail aussi sûre et rationnelle que
recyclage.
possible. La personne qui utilise d’autres outils ou
d’autres méthodes de travail le fait sous sa propre
Couples de serrage
responsabilité et doit s’assurer qu’elle ne génère
Les couples de serrage des raccords vitaux qui
aucun risque de dommages, corporels ou matériels,
doivent être serrés à la clé dynamométrique sont
ni un risque de dysfonctionnement.
indiqués sous Couples de serrage et dans la
Dans certains cas, des prescriptions de sécurité
description des opérations dans le manuel. Tous les
spéciales et des instructions spécifiques peuvent
couples s’appliquent à des taraudages/filetages, des
s’appliquer aux outils ou aux produits chimiques
têtes de vis et des surfaces de contact parfaitement
indiqués dans ce manuel. Ces prescriptions doivent
propres. Les couples de serrage s’appliquent à des
toujours être suivies et aucune autre indication
taraudages/filetages légèrement huilés ou secs. Si
particulière ne sera de nouveau donnée dans le
un lubrifiant, un liquide de blocage ou un produit
manuel d'atelier.
d’étanchéité est nécessaire pour l’assemblage à vis,
le type de produit sera indiqué dans la description de
En suivant ces recommandations de base et avec un
l'opération.
peu de bon sens, la plupart des phases à risque
peuvent être prévues et évitées. Un poste de travail
propre et un produit nettoyé éliminent déjà de
nombreux risques, tant du point de vue personnel
que matériel.
En particulier pour les travaux touchant le système
d'alimentation, le système de lubrification, le système
d'admission, le turbocompresseur, les fixations de
palier et les raccords d'étanchéité, il est primordial
d'observer une propreté absolue pour éviter la
pénétration d'impuretés ou de particules étrangères
avec pour conséquence un dysfonctionnement ou
une diminution de la durée de vie de la réparation.
47701943 10-2015 © AB VOLVO PENTA
3
00-0 Généralités
Serrage dynamométrique - serrage
Produits d’étanchéité, etc.
angulaire
Pour garantir une bonne intervention de
Pour le serrage dynamométrique - serrage angulaire,
maintenance, il est important d’utiliser le produit
l’assemblage à vis est d’abord serré au couple
d’étanchéité et le type de liquide de blocage
indiqué puis suivant un certain angle.
appropriés sur l'assemblage en question.
Dans le manuel d'atelier, les produits qui sont utilisés
Exemple : pour un serrage angulaire à 90°,
en production sont indiqués à chaque chapitre
l’assemblage est serré d’un quart de tour
concerné. Lors opérations d'entretien, un produit
supplémentaire après avoir été serré au couple
identique ou ayant des propriétés similaires devra
indiqué.
toujours être utilisé.
Écrous de blocage
Veillez à ce que les surfaces de contact soient sèches
Ne pas réutiliser les écrous de blocage retirés lors du
et exemptes d’huile, de graisse, de peinture et de
démontage car leur durée de vie est réduite. Utiliser
produits antirouille avant de procéder à l’application
des écrous neufs lors du montage ou de la
du produit d’étanchéité ou du liquide de blocage.
réinstallation.
Observez toujours les instructions du fabricant en ce
Pour les contre-écrous comportant un insert en
qui concerne la température d’utilisation, le temps de
plastique, le couple de serrage indiqué devra être
durcissement ainsi que les autres indications pour le
diminué si l'écrou a une hauteur identique à celle d'un
produit.
écrou hexagonal standard entièrement métallique.
Deux différents types de produits sont utilisés :
Le couple de serrage est diminué de 25% pour des
vis de 8 mm ou supérieures.
Les produits RTV (vulcanisation à température
Pour les écrous comportant un insert en plastique
ambiante).
avec une hauteur plus grande où le filetage
Ces derniers sont souvent utilisés avec les joints, par
métallique est aussi haut que celui d'un écrou
exemple pour l’étanchéité des jonctions ou enduits
hexagonal standard, utiliser le couple de serrage
sur les joints. Les produits RTV sont parfaitement
indiqué dans le tableau.
visibles lorsque la pièce est démontée ; les anciens
produits RTV doivent être enlevés avant
Classes de résistance
d’étanchéifier de nouveau l’assemblage. Utiliser de
l’alcool dénaturé.
Les vis et écrous sont divisés en différentes classes
de résistance. Leur classe est indiquée par le chiffre
Les produits anaérobies
qui figure sur la tête du boulon. Plus le chiffre est
Ceux-ci durcissent en l’absence d’air. Les produits
grand, plus la résistance du matériau est élevé, par
sont utilisés entre deux pièces compactes, par
exemple une vis marquée 10-9 a une résistance plus
exemple des composants coulés, qui sont assemblés
grande qu’une vis marquée 8-8.
sans joint. Une utilisation courante est également le
blocage et l’étanchéité des bouchons, des filets de
Il est donc important, lorsqu’un assemblage a été
goujons, des robinets, des témoins de pression
démonté, que les vis soient remises à leur
d’huile, etc.
emplacement d’origine lors du montage. Pour
l’échange des vis, voir le Catalogue des pièces de
Les produits anaérobies durcis sont vitreux et sont
rechange de façon à obtenir une version correcte.
rendus visibles par coloration. Les produits
anaérobies sont très résistants aux diluants et
l'ancien produit ne peut pas être enlevé. Lors du
remontage, il est important de dégraisser
soigneusement la surface, de sécher puis d’appliquer
un produit d’étanchéité neuf.
4
47701943 10-2015 © AB VOLVO PENTA
00-0 Généralités
Consignes de sécurité pour le
Les joints suivants sont probablement fabriqués en
caoutchouc au fluor :
caoutchouc fluoré
Le caoutchouc fluoré est une matière courante qui se
Bagues d’étanchéité pour le vilebrequin, l’arbre à
retrouve par exemple dans les bagues d'étanchéité
cames et les arbres intermédiaires.
pour les arbres et dans les joints toriques.
Joints toriques, quel que soit leur emplacement. Les
joints toriques pour les chemises de cylindre sont
Lorsque le caoutchouc fluoré est soumis à des
pratiquement toujours en caoutchouc fluoré.
températures élevées (supérieures à 300°C/572°F)
de l’acide fluorhydrique, fortement corrosif, peut se
Noter que les joints d’étanchéité qui n’ont pas été
former. Un contact avec la peau peut provoquer des
soumis à des températures élevées peuvent être
ulcères. Des éclaboussures dans les yeux risquent
manipulés normalement.
d'entraîner de graves brûlures. Des lésions aux voies
respiratoires peuvent se produire par suite de
l’inhalation des vapeurs.
AVERTISSEMENT !
Les joints d’étanchéité ne doivent jamais être
découpés au chalumeau, ni brûlés par la suite sans
une prise en charge appropriée. Risque de formation
de gaz toxiques.
AVERTISSEMENT !
Portez toujours des gants en caoutchouc
chloroprène (gants de protection pour la
manipulation de produits chimiques) ainsi que des
lunettes de protection. Traitez les joints démontés de
la même manière que l’acide corrosif. Tous les
résidus, même les cendres, peuvent être très
corrosifs. Ne jamais utiliser de l’air comprimé pour le
nettoyage.
Placez les résidus de joints dans un récipient en
plastique, fermez celui-ci et apposez une étiquette de
mise en garde. Lavez les gants à l'eau courante avant
de les enlever.
47701943 10-2015 © AB VOLVO PENTA
5
00-0 Généralités

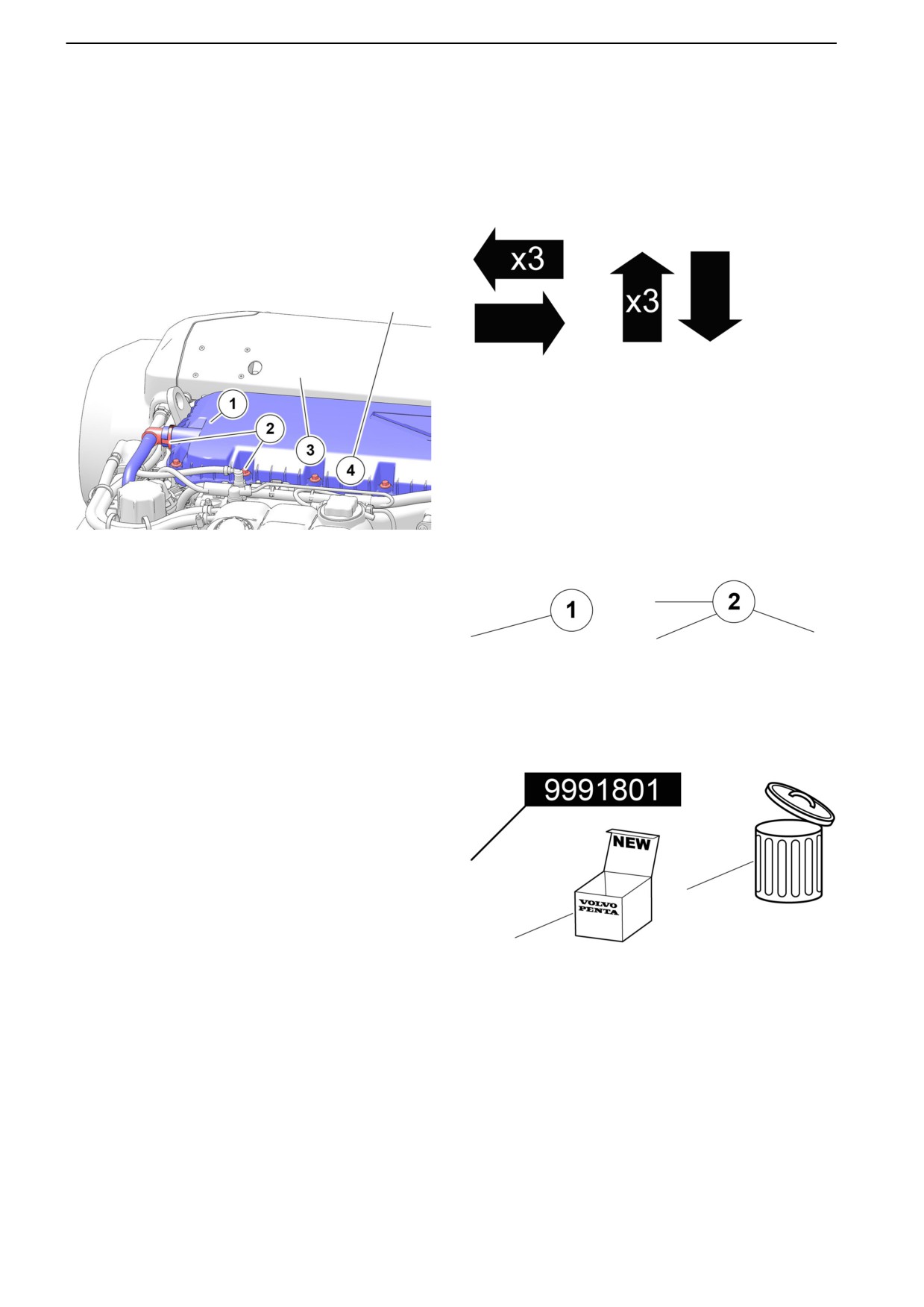

Illustrations
Plusieurs illustrations contiennent des symboles et des couleurs standardisés. Voir les informations suivantes
pour éviter toute confusion lors du travail sur un moteur / une transmission en utilisant le manuel d'atelier.
Couleurs d'illustration
Position
La plupart des illustrations ont le composant concerné
(bleu) qui est fixé avec un boulon (rouge) ou
équivalent sur un corps de moteur / transmission (gris
clair).
P0015623
Flèches montrant un objet. Parfois les flèches
contiennent un nombre, par exemple trois boulons.
NOTE ! Si une flèche avec le texte “x3” est seulement
dirigée vers un élément, par exemple un boulon, elle
s'applique également aux deux autres éléments
identiques (aux deux autres boulons) en surbrillance
sur l'illustration.
P0015699
1
Composant concerné
(bleu)
2
Fixations
(rouge)
P0015627
3
Corps
(gris clair)
Ce symbole donne le numéro de positionnement d'un
objet, par exemple 2, qui est également indiqué dans
4
Fond
le texte d'information fourni.
(blanc)
P0015628
Le symbole à gauche indique le numéro de référence
e l'outil spécial positionné, par exemple 9991801.
Le symbole à droite est utilisé lorsqu'un élément doit
être remplacé par une pièce / un kit neuf.
6
47701943 10-2015 © AB VOLVO PENTA
00-0 Généralités
Déplacement
Outils (suite)
P0015622

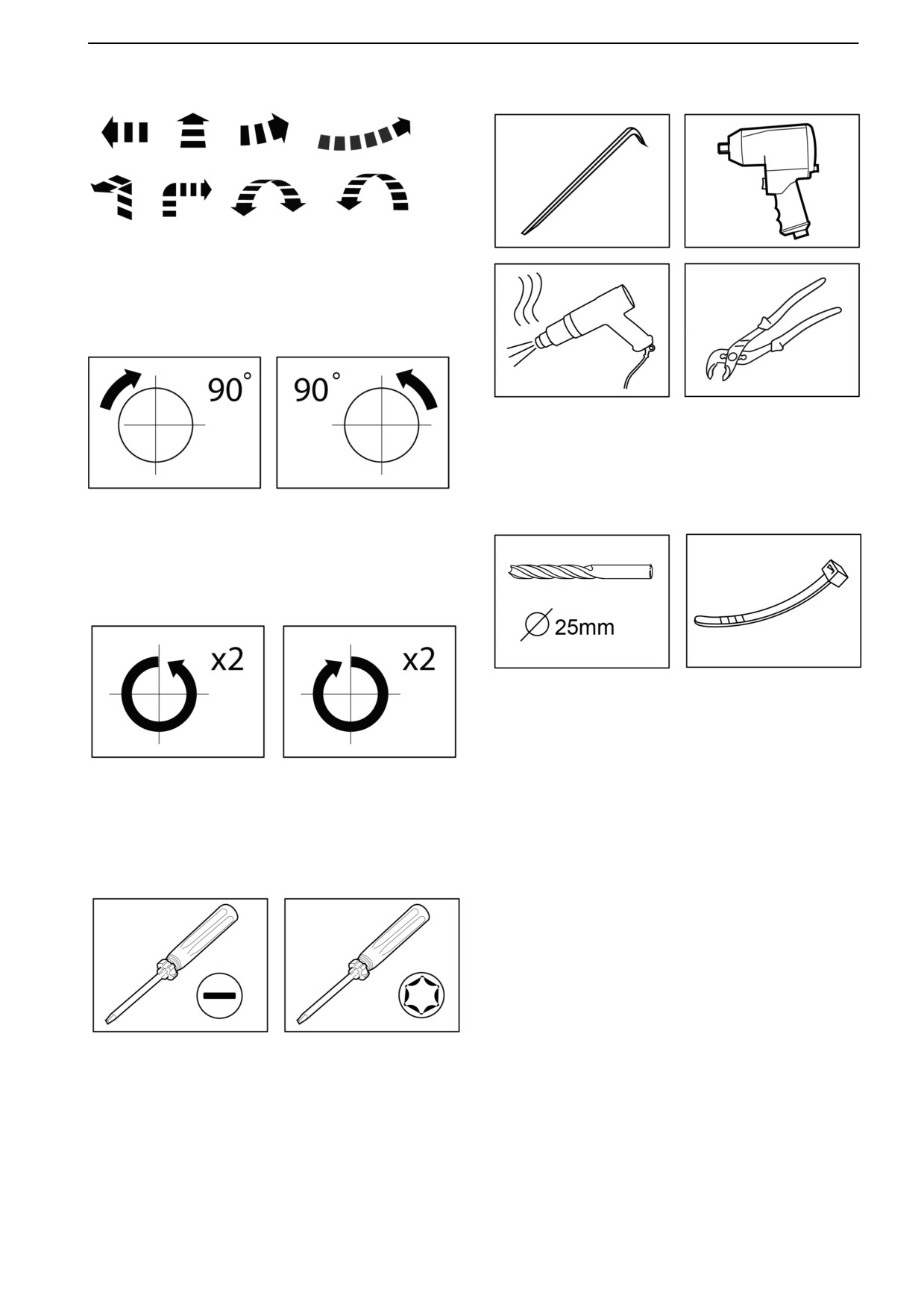

Les flèches de déplacement sont utilisées pour
montrer dans quel sens un composant doit être
déplacé / tourné.
P0015630
Un symbole d'outil dans un coin de l'illustration
indique l'outil recommandé, par exemple un couteau
ou un pied de biche.
P0015625
Le symbole est utilisé dans un coin de l'illustration
pour indiquer de combien de degrés l'objet doit être
tourné et dans quel sens.
P0015631
Un foret d'une dimension précise, de l'adhésif et des
liens peuvent également être indiqués sous forme de
symboles.
P0015626
Le symbole est utilisé pour indiquer de combien de
tous l'objet doit être tourné et dans quel sens.

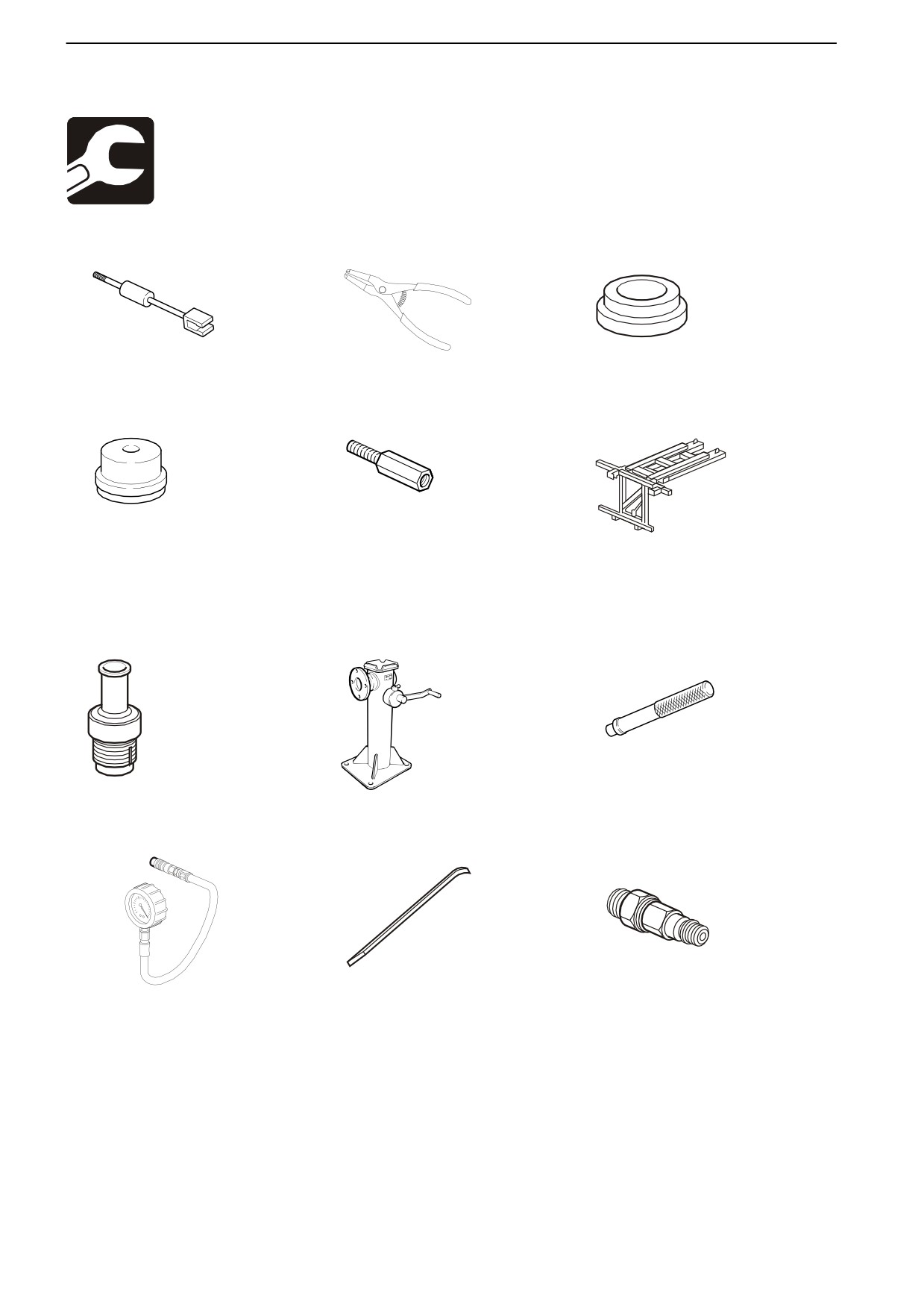

Outils
P0015629
Un des symboles suivants est utilisé pour décrire le
type de tournevis recommandé.
47701943 10-2015 © AB VOLVO PENTA
7
00-0 Généralités

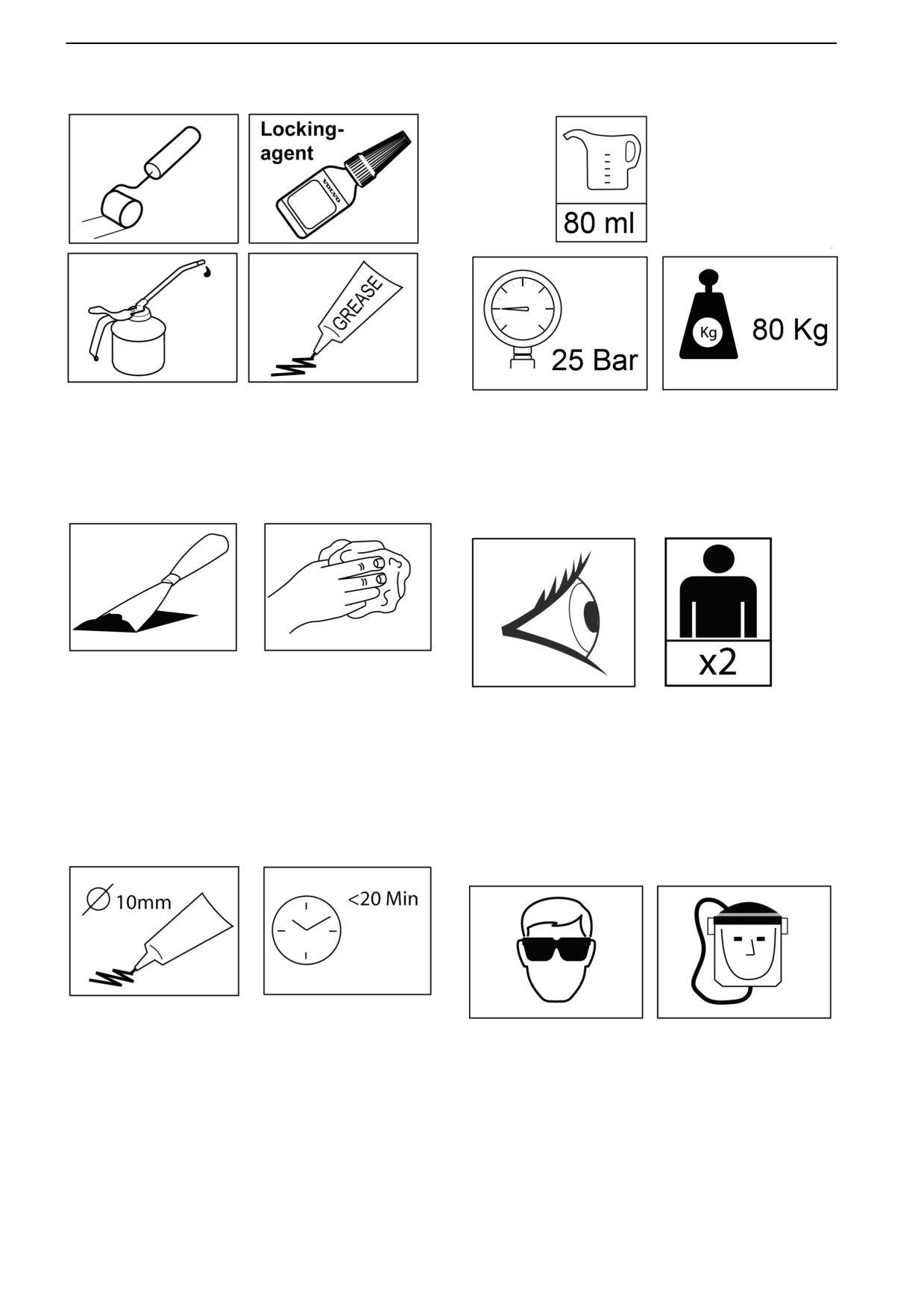

Produits chimiques
Unités
P0015695
P0015696
Les symboles peuvent également décrire quand et
Les unités sont indiquées dans l'illustration lorsqu'une
comment un produit chimique doit être utilisé.
valeur spécifique (par exemple, pression, poids ou
résistance, etc.) est attendue.
Propreté
Important
P0015624
Le symbole du racloir indique que la surface de
P0015005
contact doit être raclée pour enlever tout produit
d'étanchéité, etc.
Le symbole d'oeil est utilisé lorsqu'un contrôle
Le symbole du tissu indique que la surface doit être
minutieux doit être effectué ou une intervention doit
soigneusement nettoyée ou préparée pour enlever
être faite d'une certaine façon.
toute projection d'huile ou autre similaire.
Le symbole à droite est utilisé lorsque plusieurs
personnes sont nécessaires.
Produit d'étanchéité
Sécurité
P0015698
P0015697
Le symbole avec le tube indique l'épaisseur de la
couche de produit qui doit être appliqué.
Ces symboles sont utilisés lorsqu'un certain
Le symbole avec l'horloge est utilisé lorsqu'une action
équipement de sécurité est nécessaire.
doit être effectuée dans ou après un certain temps.
8
47701943 10-2015 © AB VOLVO PENTA
03-4 Caractéristiques, Transmission de puissance
03-4 Caractéristiques, Transmission de puissance
Couples généraux de serrage
Vis standard M6, classe
10 Nm (7.4 lbf ft)
Vis standard M8, classe
24 Nm (17.7 lbf ft)
Vis standard M10, classe
48 Nm (35.4 lbf ft)
Vis standard M12, classe
85 Nm (62.7 lbf ft)
Vis standard M14, classe
140 Nm (103.3 lbf ft)
Vis standard M16, classe
220 Nm (162.3 lbf ft)
IMPORTANT !
Vérifier les vis qui seront réutilisées. Les vis endommagées,
par exemple avec une marque de grippage sous la tête,
doivent être remplacées.
47701943 10-2015 © AB VOLVO PENTA
9
03-4 Caractéristiques, Transmission de puissance

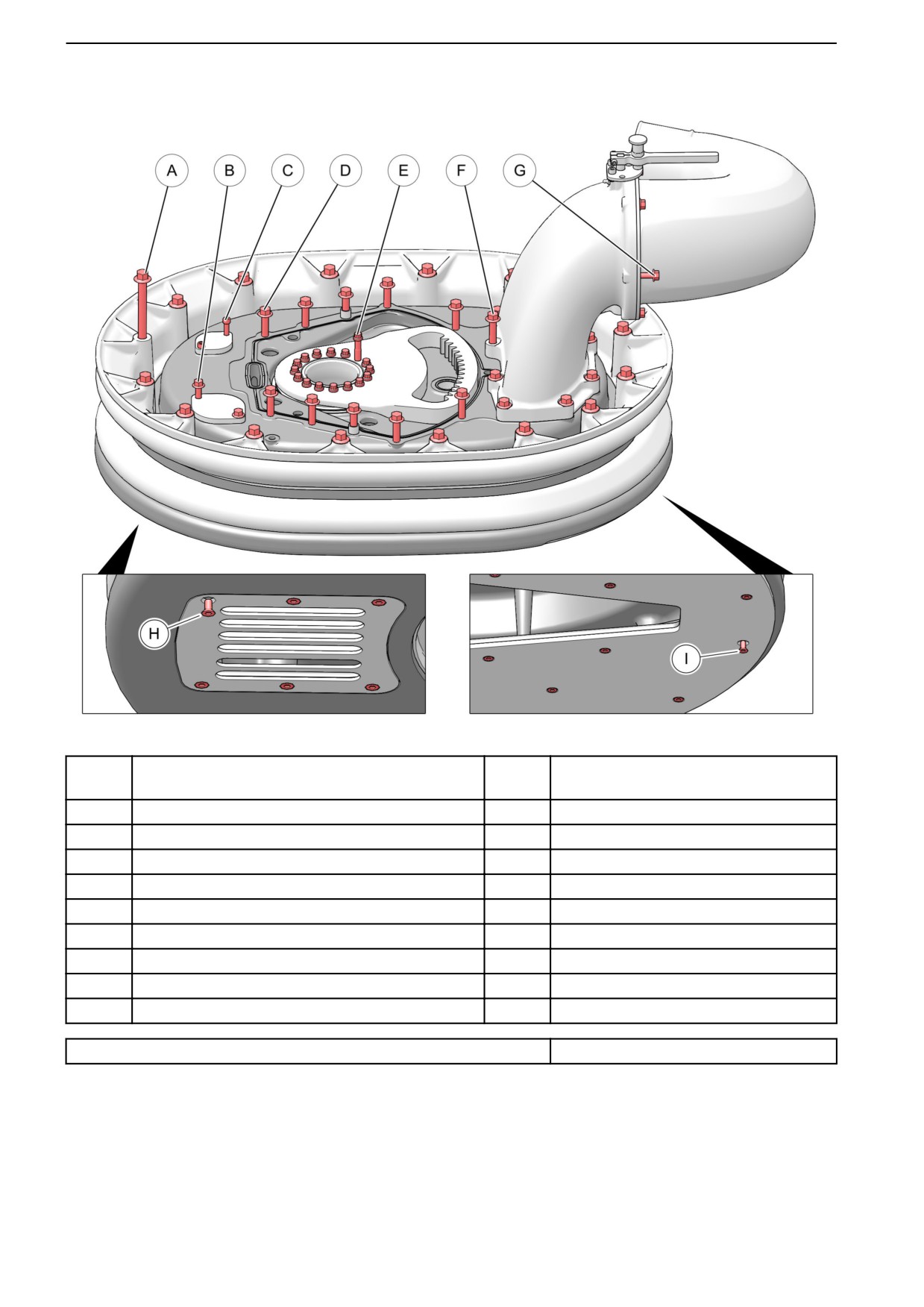

Données, IPS2/IPS3

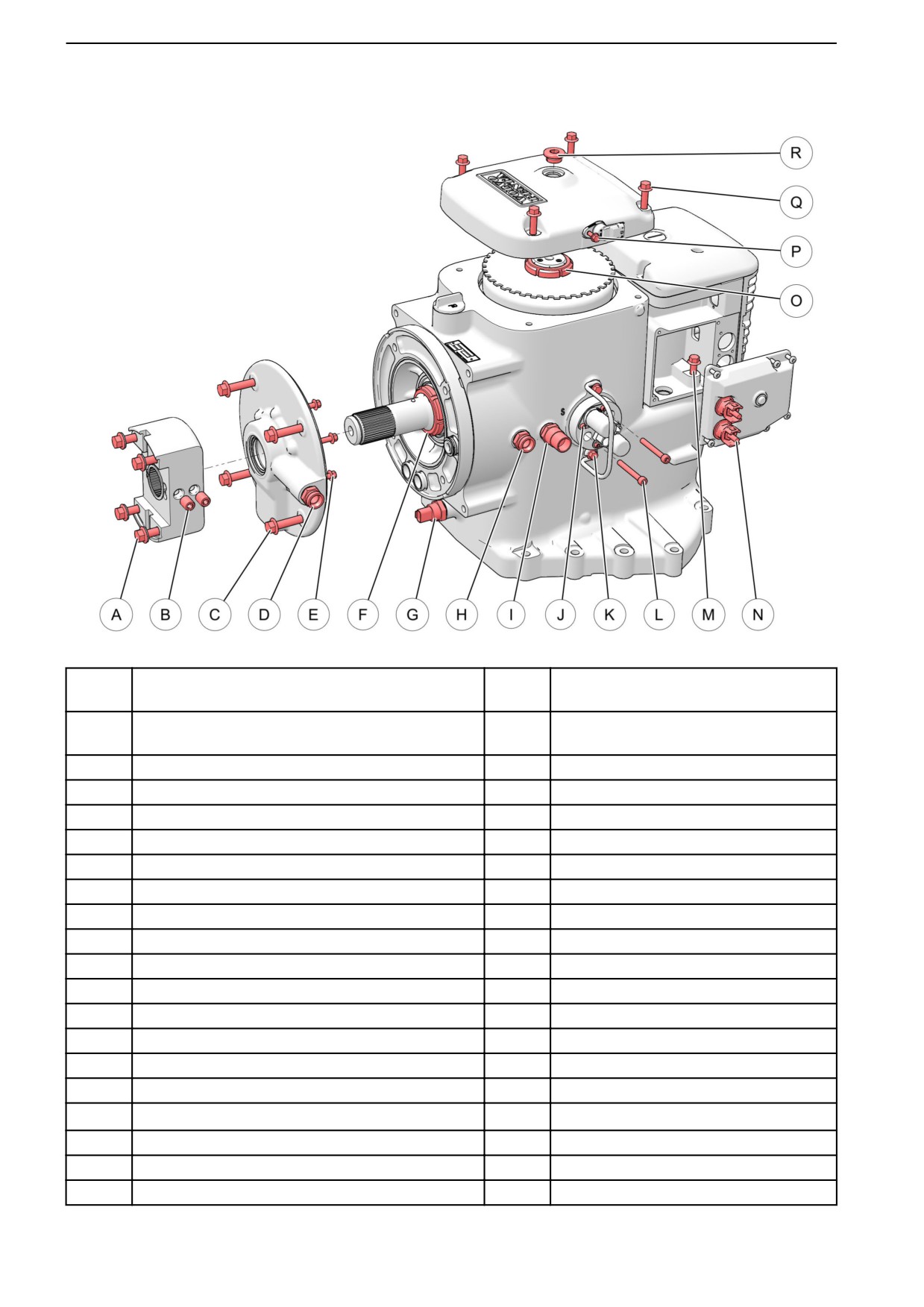

Engrenage supérieur
Couple et données.
P0014251
Repère
Désignation
Sectio
Couple
n
A
Boulon - arbre d'entraînement à bride de
M12
75 Nm (55,3 lbf. pi)
connexion
B
Vis de blocage - contrebride
M16
85 Nm (62,7 lbf. pi)
C
Boulon - boîtier d'engrenage d'entrée
M12
75 Nm (55,3 lbf. pi)
D
Graisseur - pompe à huile
M25
50 Nm (36,9 lbf. pi)
E
Boulon - couvercle de pompe à huile
M8
25 Nm (18,4 lbf. pi)
F
Écrou - arbre d'entrée
-
375 Nm (276,6 lbf. pi)
G (1)
Bouchon
M22
50 Nm (36,9 lbf. pi)
G (2)
Capteur
M22
35 Nm (25,8 lbf. pi)
H
Raccord
M22
50 Nm (36,9 lbf. pi)
I
Capteur
M22
50 Nm (36,9 lbf. pi)
J
Boulon - électrovannes de changement de rapport
M6
8 Nm (5,9 lbf. pi)
K
Boulon - barre de protection
M8
20 Nm (14,8 lbf. pi)
L
Boulon - boîtier
M8
20 Nm (14,8 lbf. pi)
M
Boulon - SUS
M10
40 Nm (29,5 lbf. pi)
N
Écrou - connexion SUS
M8
8 Nm (5,9 lbf. pi)
O
Écrou - arbre vertical
-
550 Nm(1) (405.7 lbf. ft.)
P
Boulon - capteur tachymètre
M6
8 Nm (5,9 lbf. pi)
Q
Boulon - couvercle
M10
40 Nm (29,5 lbf. pi)
R
Bouchon - couvercle
M24
20 Nm (14,8 lbf. pi)
1) 1161053 Frein-filet
10
47701943 10-2015 © AB VOLVO PENTA

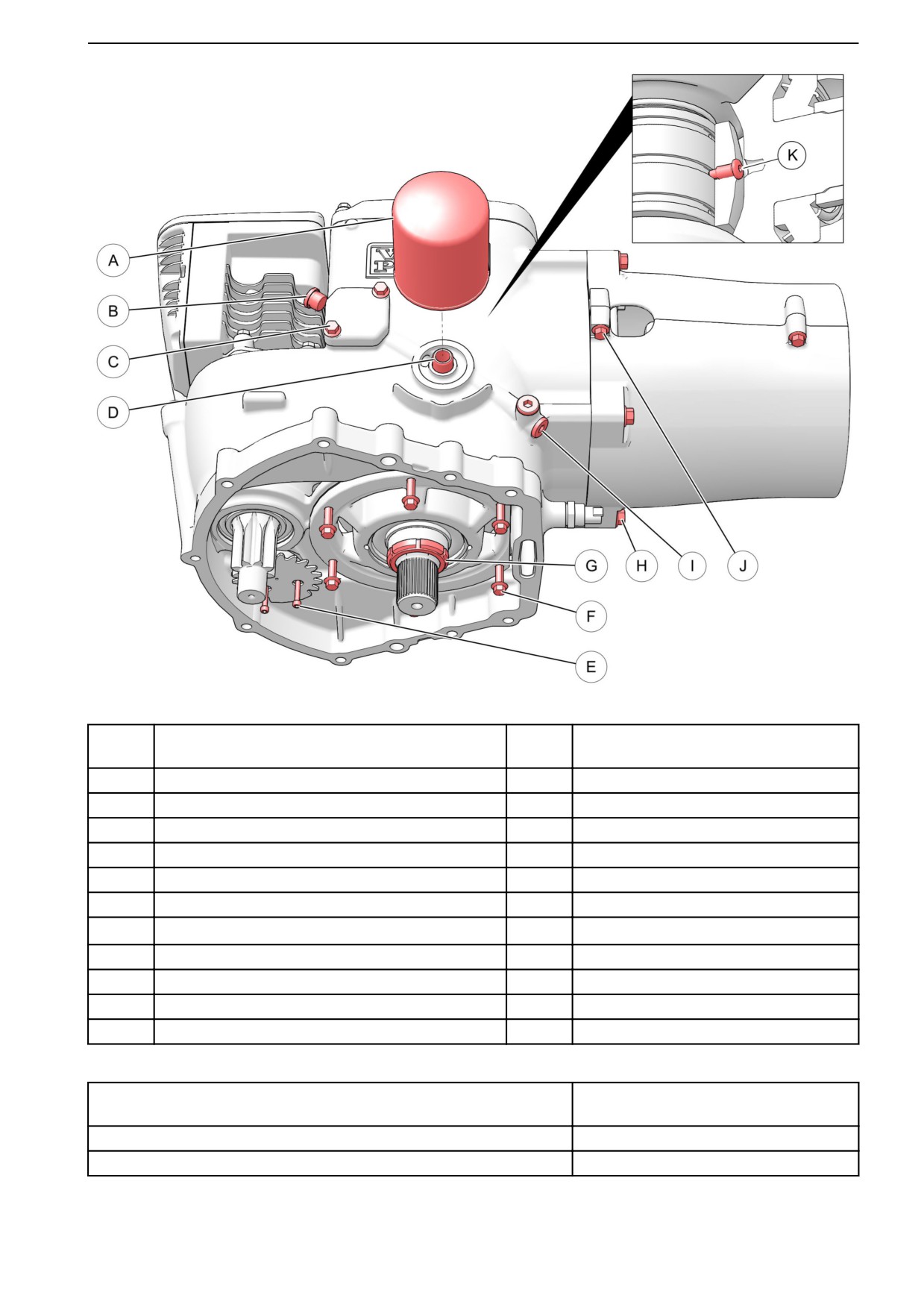

03-4 Caractéristiques, Transmission de puissance
P0014252
Repère
Désignation
Sectio
Couple
n
A
Filtre à huile
-
För hand ½ - ¾ varv
B
Bouchon
M22
50 Nm (36,9 lbf. pi)
C
Boulon - couvercle
M10
40 Nm (29,5 lbf. pi)
D
Graisseur - filtre à huile
M25
15 Nm (11,1 lbf. pi)
E
Boulon - transformateur
M8
8 Nm (5,9 lbf. pi)
F
Boulon - boîtier d'engrenage
M10
40 Nm (29,5 lbf. pi)
G
Écrou - arbre vertical
-
550 Nm(1) (405.7 lbf. ft.)
H
Boulon - couvercle d'arbre d'entraînement
M12
75 Nm (55,3 lbf. pi)
I
Bouchon
M22
50 Nm (36,9 lbf. pi)
J
Boulon - couvercle d'arbre d'entraînement
M10
50 Nm (36,9 lbf. pi)
K
Vis de blocage - roulement, arbre vertical
M10
15 Nm (11.1 lbf. ft.)
1) 1161053 Frein-filet
Boîtier d'engrenage d'entrée à résistance de rotation, nouveaux
7 ± 2 Nm (5,2 ± 1,5 lbf. pi.)
engrenages
Jeu de l'engrenage avant
0,25-0,40 mm (0,0098-0,0157")
Jeu de l'engrenage arrière
0,20-0,70 mm (0,0079-0,0276")
47701943 10-2015 © AB VOLVO PENTA
11
03-4 Caractéristiques, Transmission de puissance
Engrenage intermédiaire
P0014253
Repère
Désignation
Sectio
Couple
n
A
Boulon - bague de serrage
M14
115 Nm (84,8 lbf. pi)
B
Boulon - couvercle
M10
45 Nm (33,2 lbf. pi)
C
Boulon - couvercle
M8
25 Nm (18,4 lbf. pi)
D
Boulon - engrenage supérieur
M12
85 Nm (62,7 lbf. pi)
E
Boulon - segment d'engrenage
7/16”
85 Nm (62,7 lbf. pi)
F
Boulon - tuyau d'échappement
M12
75 Nm (55,3 lbf. pi)
G
Boulon - tuyau d'échappement
M10
50 Nm (36,9 lbf. pi)
H
Boulon - grille
M8
11 Nm (8,1 lbf. pi)
I
Boulon - plaque latérale
M8
3 Nm (2,2 lbf. pi)
Axe de braquage à résistance de rotation, nouveaux roulements
35-50 Nm (25,8-36,9 lbf. pi.)
12
47701943 10-2015 © AB VOLVO PENTA
03-4 Caractéristiques, Transmission de puissance
Engrenage inférieur
P0014254
Repère
Désignation
Section
Couple, IPS2
Couple, IPS3
A
Boulon - axe de braquage
7/16”
85 Nm (62,7 lbf. pi)
85 Nm (62,7 lbf. pi)
B
Écrou - pignon
48 / 58 mm
300 Nm(1) (221,3 lbf. pi)
400 Nm (295,0 lbf. pi)
C
Boulon - plaque de fond

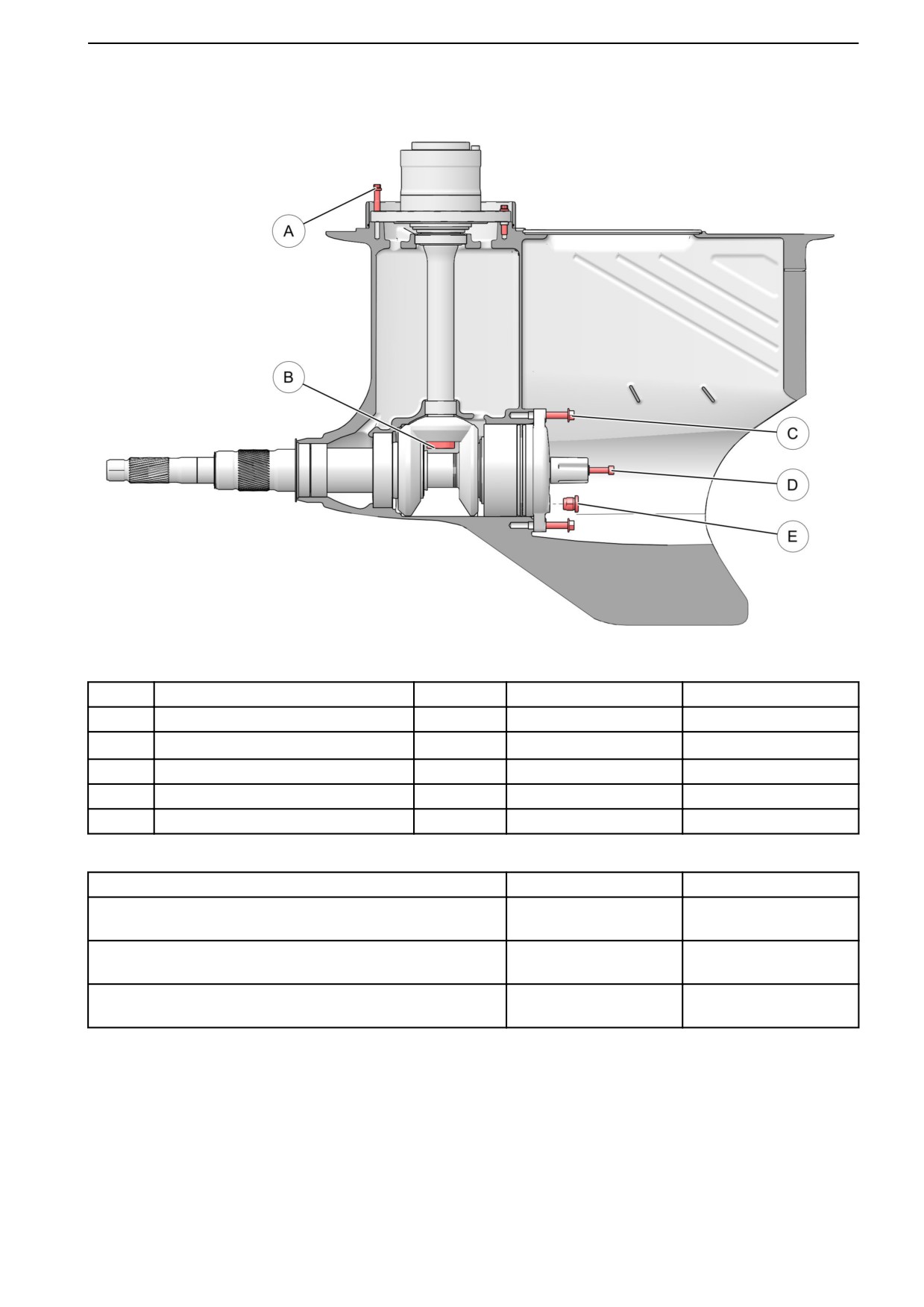

M12 / M14
80 Nm (59,0 lbf.pi.)
130 Nm (95,9 lbf.pi.)
D
Boulon - anode
M10
50 Nm (36,9 lbf.pi.)
50 Nm (36,9 lbf.pi.)
E
Bouchon - plaque de fond
-
50 Nm (36,9 lbf.pi.)
50 Nm (36,9 lbf.pi.)
1) 1161053 Frein-filet
IPS2
IPS3
Résistance de rotation, arbre vertical sans arbre porte-hélice
1.5 ± 1 Nm (1.1 ± 0.74
1.5 ± 1 Nm (1.1 ± 0.74
lbf. ft.)
lbf. ft.)
Résistance de rotation, pignon complet sans joint mesuré à
4.9 ± 0.7 Nm (3.6 ± 0.52
7.0 ± 1 Nm (5.2 ± 0.74
l'arbre vertical.
lbf. ft.)
lbf. ft.)
Jeu d'engrenage (F et R)
0.25-0.40 mm
0.25-0.40 mm
(0.0098-0.0157")
(0.0098-0.0157")
47701943 10-2015 © AB VOLVO PENTA
13
03-4 Caractéristiques, Transmission de puissance
Autres données techniques
IPS2
IPS3
Angle de braquage, max.
± 27°
Séries d'hélice
P, PS
Q, QS
Poids, total, sans hélice
570 kg (1256,6 lbs)
630 kg (1388,9 lbs)
Démultiplication
Démultiplication
Engrenage
Démultiplication de
Z1
Z2
s
totale
l'ensemble des
engrenages
IPS2
Engrenage
1.13:1
23
26
1.59:1
supérieur
Engrenage inférieur
1.41:1
22
31
Engrenage
1.13:1
23
26
1.70:1
supérieur
Engrenage inférieur
1.50:1
18
27
IPS3
Engrenage
1.13:1
23
26
1.88:1
supérieur
Engrenage inférieur
1.67:1
18
30
Engrenage
1.13:1
23
26
1.99:1
supérieur
Engrenage inférieur
1.76:1
17
30
14
47701943 10-2015 © AB VOLVO PENTA
03-4 Caractéristiques, Transmission de puissance
Huile de transmission
Les numéros de pièce de l'huile de transmission
adaptée sont disponibles dans le tableau ci-dessous.
Ne s'applique pas à l'Amérique du Nord
Transmission
1 L
5 L
20 L
208 L
DPH-A/B
DPR-A/B/C/D
3809443
3809442
3809441
21732287
DPH-C/D(1)
IPS1, IPS2, IPS3
DPH-C/D(2)
3809439
Amérique du Nord uniquement
Transmission
5 US qt
1 US gal
5 US gals
55 US gals
5 L
DPH-A/B
DPR-A/B/C/D
1141679
1141680
1141681
1141682
DPH-C/D(1)
IPS1, IPS2, IPS3
DPH-C/D(2)
3809439
1) Pas de rapport 1.59:1.
2) Rapport 1.59:1 uniquement.
AVERTISSEMENT !
Toute utilisation d'huile de transmission autre que celle recommandée peut entraîner une augmentation du retard
de changement de rapport et présenter d'autres caractéristiques de gestion que celles auxquelles vous êtes
habitués avec l'huile approuvé Volvo Penta utilisée en usine.
IMPORTANT !
Pour les transmissions dans l'environnement marin, il est extrêmement important que la bonne huile de
transmission soit utilisée. L'utilisation d'une huile de transmission non appropriée peut très rapidement affecter
la durée de vie de la transmission et sa fonction. Un test extensif a conduit au développement d'une huile pour
optimiser la friction des pignons d'embrayages et maximiser la durée de vie des pignons et des roulements. AB
Volvo Penta n'accepte aucune responsabilité pour tout endommagement ou coût survenu suite à l'utilisation
d'autres huiles que celle recommandée.
Huile de transmission
IPS2
IPS3
Volume d'huile, total
25 l (6,6 US gals)
30 l (7,9 US gals)
Volume d'huile, remplacement interne
19 l (5,0 US gals)
25 l (6,6 US gals)
Volume d'huile, différence entre MIN - MAX
0,5 l (0,53 US qt)
47701943 10-2015 © AB VOLVO PENTA
15
03-4 Caractéristiques, Transmission de puissance

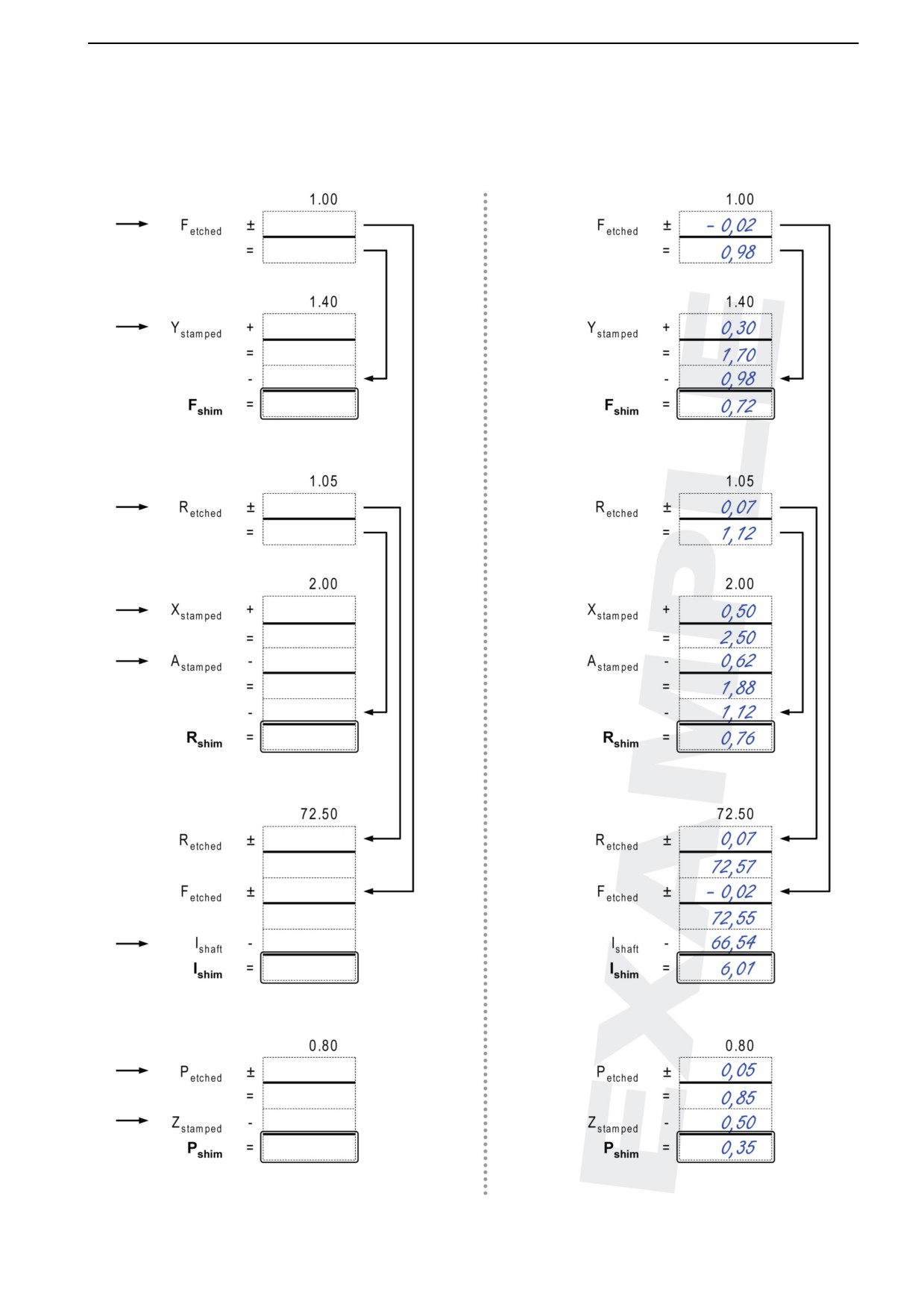

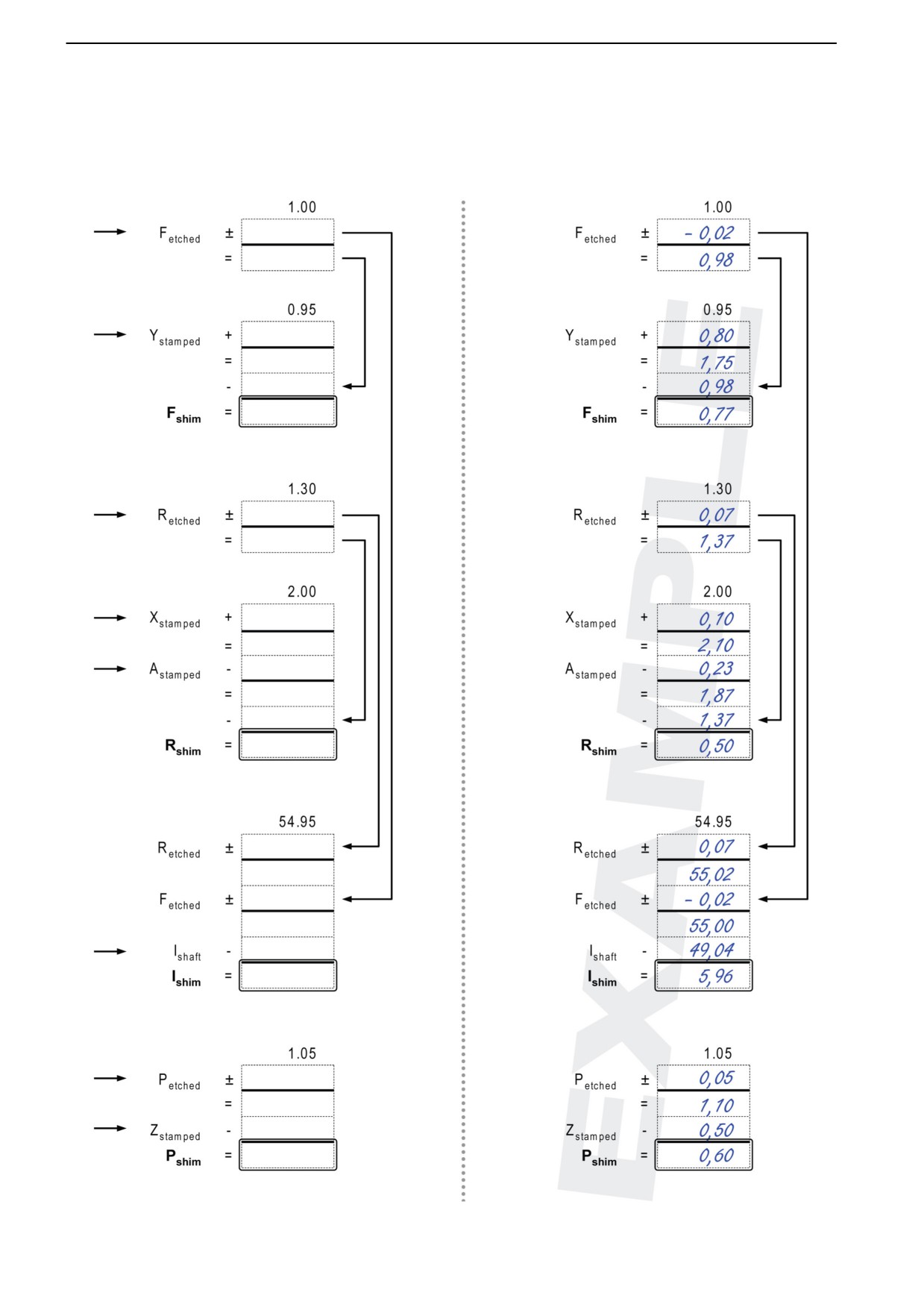

Tableaux de calcul, cales
d'épaisseur sous engrenage
IPS2
P0014640
16
47701943 10-2015 © AB VOLVO PENTA
03-4 Caractéristiques, Transmission de puissance
Tableaux de calcul, cales
d'épaisseur sous engrenage
IPS3
P0014641
47701943 10-2015 © AB VOLVO PENTA
17
05-1 Consignes de sécurité
05-1 Consignes de sécurité
Information générale de sécurité
Ce Manuel de service contient des instructions de
réparation, des descriptions et des caractéristiques
techniques pour les produits ou les conceptions de
produit de Volvo Penta. Vérifier que vous utilisez bien
le manuel de service qui correspond à votre produit.
Lire attentivement les informations de sécurité ci-après ainsi que les sections du manuel de service intitulées A
propos de ce Manuel d’atelier et Instructions de réparation avant d'entreprendre des travaux de réparation
et d'entretien.
!
Ce symbole figure dans le manuel de service et sur le produit et attire votre attention
sur le fait qu’il s’agit d’une information relative à la sécurité. Toujours lire attentivement
ces informations.
Les textes de sécurité utilisés dans ce manuel sont traités selon la priorité
suivante :
DANGER !
Indique une situation potentiellement dangereuse susceptible, si elle n'est pas évitée,
de provoquer le décès ou une blessure grave.
AVERTISSEMENT !
Indique une situation potentiellement dangereuse susceptible, si elle n'est pas évitée,
de provoquer le décès ou une blessure grave.
ATTENTION !
Indique une situation potentiellement dangereuse susceptible, si elle n'est pas évitée,
de provoquer une blessure mineure ou modérée.
IMPORTANT !
Est utilisé pour attirer l'attention sur une situation qui peut provoquer des dommages
matériels mineurs ou de petits dysfonctionnements du produit.
NOTE ! Ce terme attire l'attention sur une information importante de façon à faciliter le
travail ou l'opération concernés.
Ce symbole est utilisé sur certaines opérations pour indiquer :
Cette opération nécessite une formation théorique et/ou une formation par un
instructeur avant de commencer. Veuillez contacter votre organisme de formation local
pour plus d'informations.
Un résumé des précautions de sécurité qui doivent être prises et des risques encourus est présenté dans
les pages suivantes.
18
47701943 10-2015 © AB VOLVO PENTA
05-1 Consignes de sécurité
Arrêter le moteur en coupant la tension
Évitez d’ouvrir le bouchon de remplissage de
!
!
d'alimentation au moteur avec le ou les
liquide de refroidissement lorsque le moteur est
interrupteurs principaux et bloquer-les à la
chaud. De la vapeur ou du liquide de
position d'arrêt avant de commencer un travail.
refroidissement brûlant peuvent être projetés et
Poser un avertissement vers le coupe-circuit
le circuit peut se dépressuriser. Ouvrir
principal.
lentement le bouchon de remplissage et libérer
la pression dans le circuit de refroidissement si
le bouchon de remplissage ou la vanne doivent
être ouverts ou si un bouchon ou une duite de
refroidissement doivent être enlevés lorsque le
moteur est chaud.
En règle générale, toutes les opérations
L'huile chaude peut provoquer de graves
!
!
d’entretien et de maintenance doivent
brûlures. Évitez tout contact de la peau avec de
s'effectuer sur un moteur à l’arrêt. Cependant,
l’huile chaude. Avant toute intervention,
certains travaux, comme des réglages, ne
s'assurer que le système de lubrification n'est
peuvent se faire que sur un moteur tournant.
pas sous pression. Ne jamais démarrer et faire
S’approcher d’un moteur tournant comporte
tourner le moteur sans le bouchon de
toujours des risques de sécurité. Ne pas oublier
remplissage d'huile - risque de projection
que des vêtements trop amples ou des cheveux
d'huile.
longs risquent de se prendre dans des pièces
en rotation et provoquer des blessures graves.
Faire très attention aux surfaces brûlantes
Ne jamais démarrer le moteur sans avoir monté
!
!
(tuyau d'échappement, turbocompresseur,
le filtre à air. La turbine du turbocompresseur
tuyau d'air de suralimentation, élément de
peut provoquer de graves blessures. De plus,
démarrage, etc.) ainsi qu'aux liquides chauds
un corps étranger pénétrant dans les
dans les canalisations et les flexibles d'un
collecteurs d’admission d’air risque d’entraîner
moteur tournant ou qui vient juste d'être arrêté.
d’importants dégâts matériels. Installer des
Si un travail est effectué à proximité d’un moteur
caches de protection avant de démarrer le
tournant, un faux mouvement ou la chute d'un
moteur.
outil peuvent, dans le pire des cas, entraîner de
graves dommages corporels.
Vérifier que les pictogrammes d'avertissement
Démarrer uniquement le moteur dans un
!
!
et les autocollants d'information sur le produit
espace bien ventilé. Si le moteur doit tourner
sont toujours parfaitement visibles. Remplacer
dans un endroit confiné, les gaz d’échappement
toute étiquette endommagée ou recouverte de
et les gaz du carter moteur doivent être évacués
peinture.
du compartiment moteur ou du local via un
système d’extraction.
Évitez tout contact sur la peau avec de l’huile !
La plupart des produits chimiques (par exemple
!
!
Une exposition prolongée ou répétée à l'huile
les huiles de moteur et de transmissions, le
peut assécher la peau. Il existe un risque
glycol, l'essence et le gazole) ainsi que les
d’irritation, de dessèchement, de
produits chimiques utilisés à l'atelier (par
démangeaisons ou d’autres problèmes
exemple les dégraissants, les peintures et les
cutanés. Du point de vue sanitaire, l’huile
solvants) sont dangereux pour la santé. Lire
usagée est plus dangereuse que l’huile neuve.
attentivement les instructions qui se trouvent
Utilisez des gants de protection et évitez de
sur l'emballage du produit ! Toujours suivre la
toucher des vêtements et des chiffons souillés.
réglementation de sécurité d'un produit,
Se laver régulièrement, particulièrement avant
notamment en portant un masque de
les repas. Utiliser des crèmes protectrices
protection, des lunettes, des gants etc.
adaptées pour prévenir l'assèchement de la
S'assurer que d'autres collaborateurs ne sont
peau et permettre l'enlèvement des impuretés.
pas exposés à des substances dangereuses
pour la santé. Assurez une bonne ventilation.
Les produits chimiques utilisés et en excédent
devront être traités en suivant les règles de
sécurité et d'environnement.
47701943 10-2015 © AB VOLVO PENTA
19
05-1 Consignes de sécurité
Arrêter le moteur et couper l'alimentation
Le réglage de l’embrayage doit se faire sur un
!
!
électrique avec le ou les interrupteur principaux
moteur à l’arrêt.
avant toute intervention sur le système
électrique.
Utiliser toujours des lunettes de protection pour
Ne jamais démarrer le moteur lorsque le cache-
!
!
les travaux comportant des risques
culbuteurs est déposé. Risques sérieux
d’éclaboussures, d’étincelles, de projections
d’accident corporel.
d’acides ou d’autres produits chimiques. Les
yeux sont extrêmement sensibles ; vous
pouvez perdre la vue !
Ne pas utiliser un gaz de démarrage ou tout
Arrêter le moteur avant de faire fonctionner le
!
!
autre produit similaire pour démarrer un moteur.
système de refroidissement.
Ils peuvent provoquer une explosion dans le
Moteurs marins : Fermer le robinet d'eau de
collecteur d'admission. Risque de blessure.
mer/vanne d'entrée d'eau de refroidissement
avant d'entamer des travaux sur le système de
refroidissement.
Tous les carburants et de nombreux produits
Vérifier que les chiffons imbibés d’huile et
!
!
chimiques sont inflammables. Éliminer tout
d’essence, de même que les filtres à carburant
risque de flamme nue ou d'étincelle à proximité.
et à huile usagés, sont stockés de manière sûre.
L’essence, certains diluants et l’hydrogène des
Les chiffons imbibés d'huile peuvent, dans
batteries sont extrêmement inflammables et
certaines circonstances, s'enflammer
constituent des mélanges explosifs au contact
spontanément. Les carburants et les filtres à
de l’air. Ne pas fumer ! Ventiler correctement
huile usagés sont des déchets dangereux pour
le site de travail et prendre toutes les mesures
l’environnement et doivent être déposés
de sécurité nécessaires pour les travaux de
conformément à la législation pour être détruits
soudure ou de meulage. Toujours s'assurer
comme c'est le cas pour toutes les huiles de
qu'il y a des extincteurs d'incendie à proximité
lubrification usagées, les carburants
de la zone de travail.
contaminés, les restes de peinture, les
solvants, les produits dégraissants et autres
restes de lavage.
Les batteries ne doivent jamais être exposées
Ne jamais travailler seul lorsque des
!
!
à une flamme nue ni à des étincelles
composants lourds doivent être démontés,
électriques. Ne jamais fumer à proximité des
même si des dispositifs de levage sûrs sont
batteries, lors de la charge celles-ci dégagent
utilisés comme des palans verrouillables. Deux
de l'hydrogène gazeux qui forme un mélange
personnes sont généralement requises lors de
explosif avec l'air. Ce gaz est facilement
l’utilisation d’un dispositif de levage - une pour
inflammable et extrêmement explosif. Une
le dispositif de levage et l'autre pour s’assurer
étincelle, pouvant provenir d’un branchement
qu’aucun objet n’enfreigne le levage des
incorrect d’une batterie, suffit pour provoquer
composants et que ceux-ci ne risquent pas être
une explosion et entraîner de graves dégâts.
endommagés.
Ne pas toucher aux raccords pendant les essais
de démarrage. Risque d'étincelles ! Ne pas se
pencher au-dessus des batteries.
20
47701943 10-2015 © AB VOLVO PENTA
05-1 Consignes de sécurité
Veiller à toujours respecter la polarité positive
Utiliser les pattes de fixation existantes pour le
!
!
(+) et négative (-) de la batterie pour le montage
levage du moteur. Vérifier toujours que tous les
des batteries. Un branchement incorrect peut
équipements de levage sont en parfait état et
entraîner de graves dégâts sur l’équipement
qu’ils ont une capacité suffisante pour le levage
électrique. Se reporter aux schémas de
(poids du moteur avec équipement auxiliaire, le
câblage.
cas échéant). Pour une manutention sûre et
Porter toujours des lunettes de protection
pour éviter que les composants installés sur le
pendant la charge et pour la manutention des
moteur ne soient endommagés, le moteur
batteries. L’électrolyte contient de l’acide
devra être soulevé avec une potence de levage
sulfurique hautement corrosif. En cas de
réglable et spécialement ajustée au moteur.
contact de l’électrolyte avec la peau, lavez
Toutes les chaînes et les câbles devraient se
immédiatement avec du savon et beaucoup
déplacer parallèlement les uns aux autres, et
d’eau. En cas d'éclaboussures d'électrolyte
aussi perpendiculairement que possible par
dans les yeux, rincez immédiatement et
rapport au moteur. Si un équipement auxiliaire
abondamment avec de l'eau et consultez un
monté sur le moteur modifie son centre de
médecin sans attendre.
gravité, des dispositifs de levage spéciaux
peuvent s’avérer nécessaires pour garder un
bon équilibre et travailler en toute sécurité. Ne
Les composants dans le système électrique et
!
jamais réaliser d'intervention sur un moteur qui
les systèmes d'alimentation des produits Volvo
est uniquement suspendu dans un équipement
Penta sont conçus et fabriqués pour minimiser
de levage.
les risques d'explosion et d'incendie. Le moteur
ne doit pas être utilisé dans des locaux où est
entreposé du matériel explosif.
Utiliser uniquement un carburant et des huiles
Faire particulièrement attention lors de la
!
!
lubrifiantes recommandés par Volvo Penta. Se
recherche de fuites sur le système
référer au manuel d'utilisation pour le produit en
d’alimentation et le test des injecteurs. Porter
question. L'utilisation de carburants de qualité
des lunettes de protection. Le jet provenant
inférieure pourrait endommager le moteur, la
d'une buse a une pression très élevée et une
pompe à injection et les injecteurs. Sur un
grande force de pénétration. Il risque de
moteur diesel, un mauvais carburant peut
provoquer de graves dommages aux tissus
entraîner le grippage de la tige de commande
corporels et de sérieuses blessures. Risques
et un surrégime du moteur avec risques de
sérieux d’empoisonnement du sang
dégâts, corporels et matériels. L'utilisation d'un
(septicémie).
carburant et d'une huile de faible qualité peut
entraîner des coûts d'entretien, de maintenance
et de réparation élevés.
Les tuyauteries d’alimentation de carburant ne
Ne jamais utiliser un nettoyeur à haute pression
!
!
doivent jamais être cintrées, vrillées ou
pour le nettoyage du moteur.
soumises à des contraintes quelconques. Des
Faire attention aux points suivants en cas
fissures peuvent survenir. Ne pas réutiliser des
d'utilisation d'un nettoyeur à haute pression sur
canalisations endommagées.
les composants autres que le moteur : Ne
jamais diriger le jet d'eau sur les joints, les
flexibles en caoutchouc ou les composants
électriques.
47701943 10-2015 © AB VOLVO PENTA
21
08-2 Outils spéciaux
08-2 Outils spéciaux

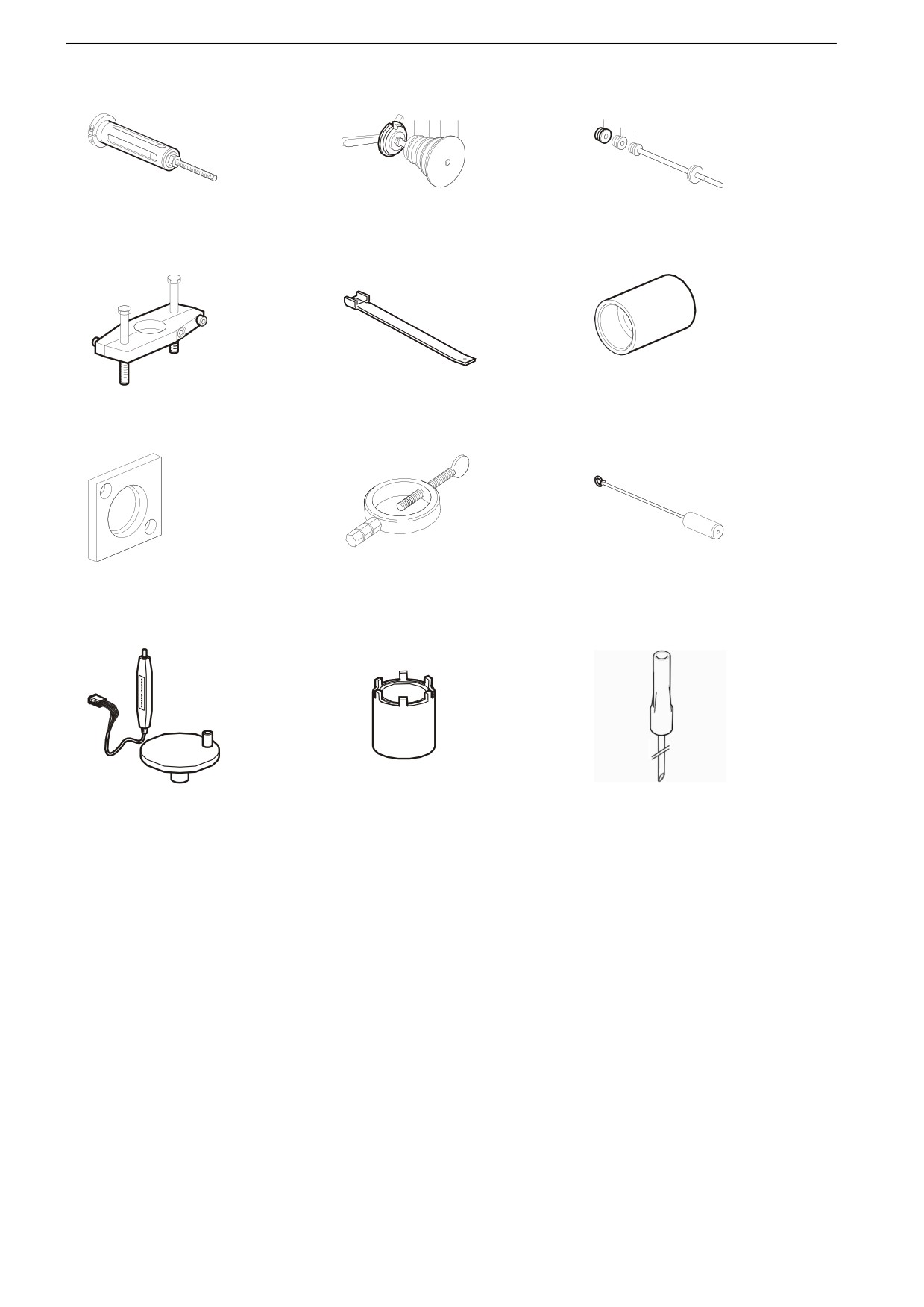

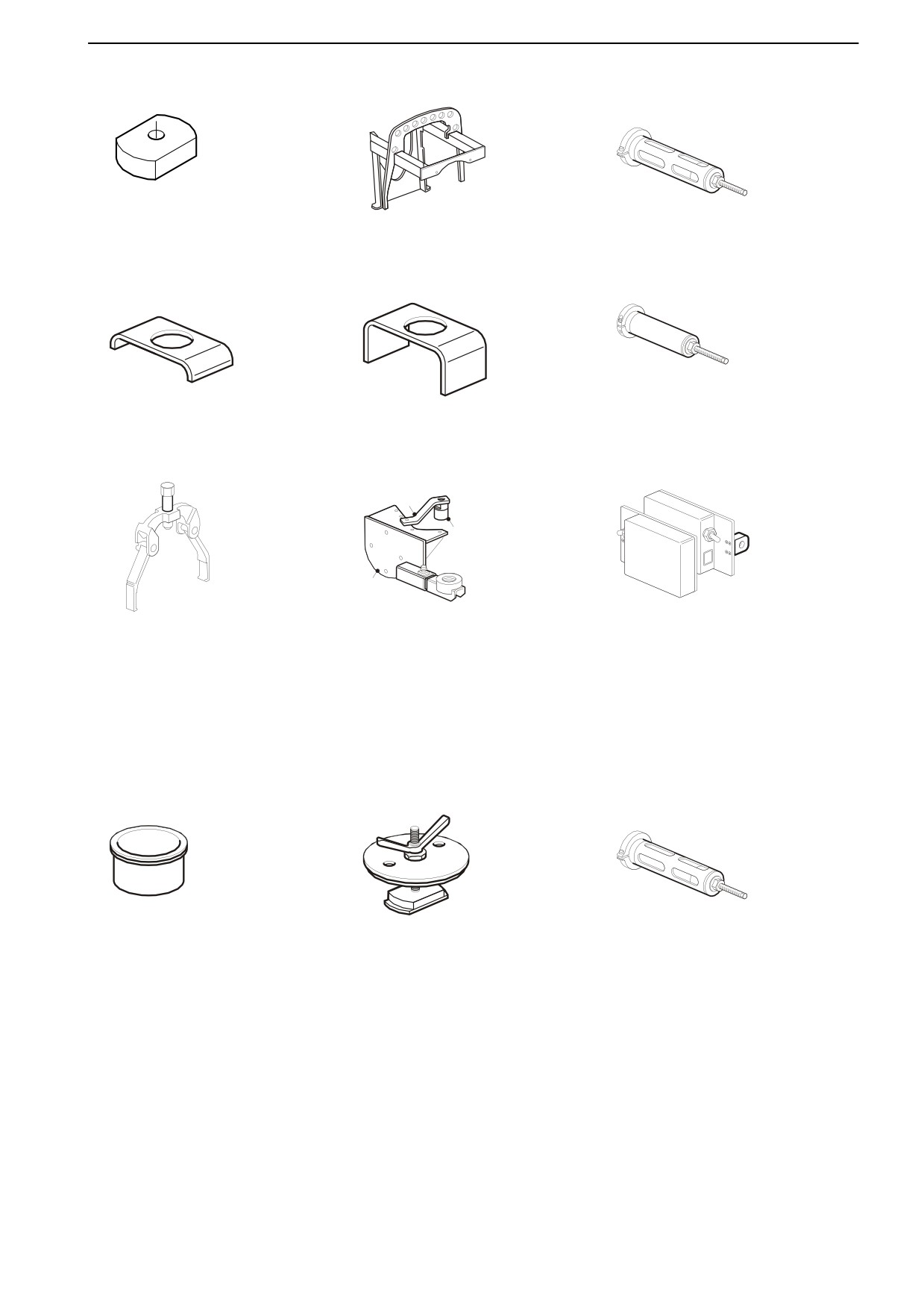

Les outils spéciaux suivants sont utilisés pour les
travaux sur les unités IPS2/3. Les outils peuvent être
commandés chez AB Volvo Penta en précisant le
numéro de référence indiqué.
P0001806
P0001827
P0001812
884161 Marteau à inertie
885178 Pinces à circlips
885736 Mandrin
(petites)
P0001838
P0001842
P0010506
3849541 Mandrin
3849555 Adaptateur
3849664 Outil de levage
Dispositif de levage pour
direction complète ; dispositif
de levage pour chariot
élévateur et support moteur.
P0001857
3889988 Adaptateur
9986485 Support
9991801 Poignée standard
Vidange d'huile
p0010591
P0001859
P0002947
9996398 Manomètre
9998511 Levier
88800113 Adaptateur
22
47701943 10-2015 © AB VOLVO PENTA
08-2 Outils spéciaux
P0001863
P0010505
88820020 Mandrin
21110860 Outil de levage
21136417 Extracteur
Dispositif de levage, direction
IPS2 : Joint de l'arbre porte-
complète
hélice (grand)
21166098 Pièce de retenue
21166100 Pièce de retenue
21248093 Extracteur
Roue dentée de marche arrière
Roue dentée de marche avant
IPS2 : Joint de l'arbre porte-
hélice (petit)
B
A
C
p0010591
p0010597
p0010872
21257007 Extracteur
21272266 Ensemble de
21406897 Outil d'étalonnage
Cylindres
montage
Étalonnage des positions des
transmissions IPS2/3 dans le
Engrenage supérieur (complet)
bateau.
A Douille cannelée
B Support de douille
cannelée
C Fixation, arbre vertical
P0010599
P0010600
21466614 Bague de guidage
21466616 Outil de presse
21509805 Extracteur
Installation, embase - boîtier
Joint de cintrage
IPS3 : Joint de l'arbre porte-
intermédiaire
hélice (grand)
47701943 10-2015 © AB VOLVO PENTA
23
08-2 Outils spéciaux
ABC D
C
B
A
21510379 Extracteur
21571243 Extracteur
21571252 Mandrin
IPS3 : Joint de l'arbre porte-
4 différentes tailles de barres
3 différentes tailles de barres
hélice (petit)
(A, B, C, D)
(A, B, C)
P0011601
p0010604
P0011605
21571264 Extracteur
21571530 Clé
21623995 Mandrin
Palier de l'arbre vertical
P0011602
P0001862
21623997 Pièce de retenue
21624830 Appareil de
21658256 Outil de levage
Dépose du palier de l'arbre
mesure
Arbre vertical
vertical
Jeu d'engrenage et embase
p0012431
P0010603
21673149 Trousse d'outils
21787872 Douille
22349391 Flexible
Arbre vertical, écrou
Pour pomper l'huile
24
47701943 10-2015 © AB VOLVO PENTA
18-0 Généralités
18-0 Généralités

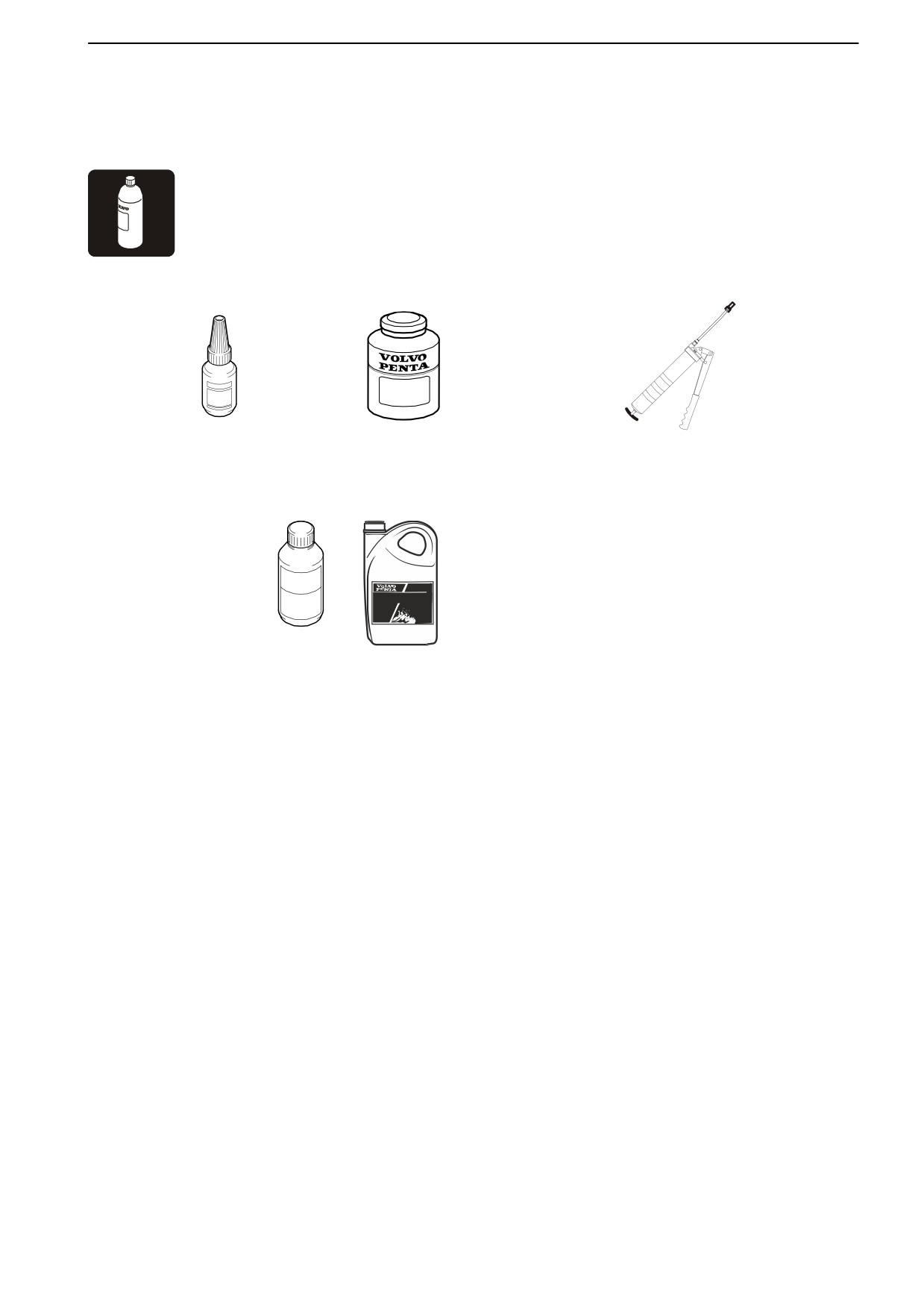

Produits chimiques
P0001869
P0001870
P0010590
85145750 Frein-filet
3807716 Colorant marqueur
21347121 Graisse
transmission OIL
P0001871
Huile de transmission
Ne s'applique pas à l'Amérique
Uniquement l'Amérique du
du Nord
Nord
3809443 (1 L)
1141679 (5 US qt)
3809442 (5 L)
1141680 (1 gal. US)
3809441 (20 L)
1141681 (5 gal. US)
21732287 (208 L)
1141682 (55 gal. US)
3809439 (5 L)
3809439 (5 L)
47701943 10-2015 © AB VOLVO PENTA
25
40-0 Généralités
40-0 Généralités

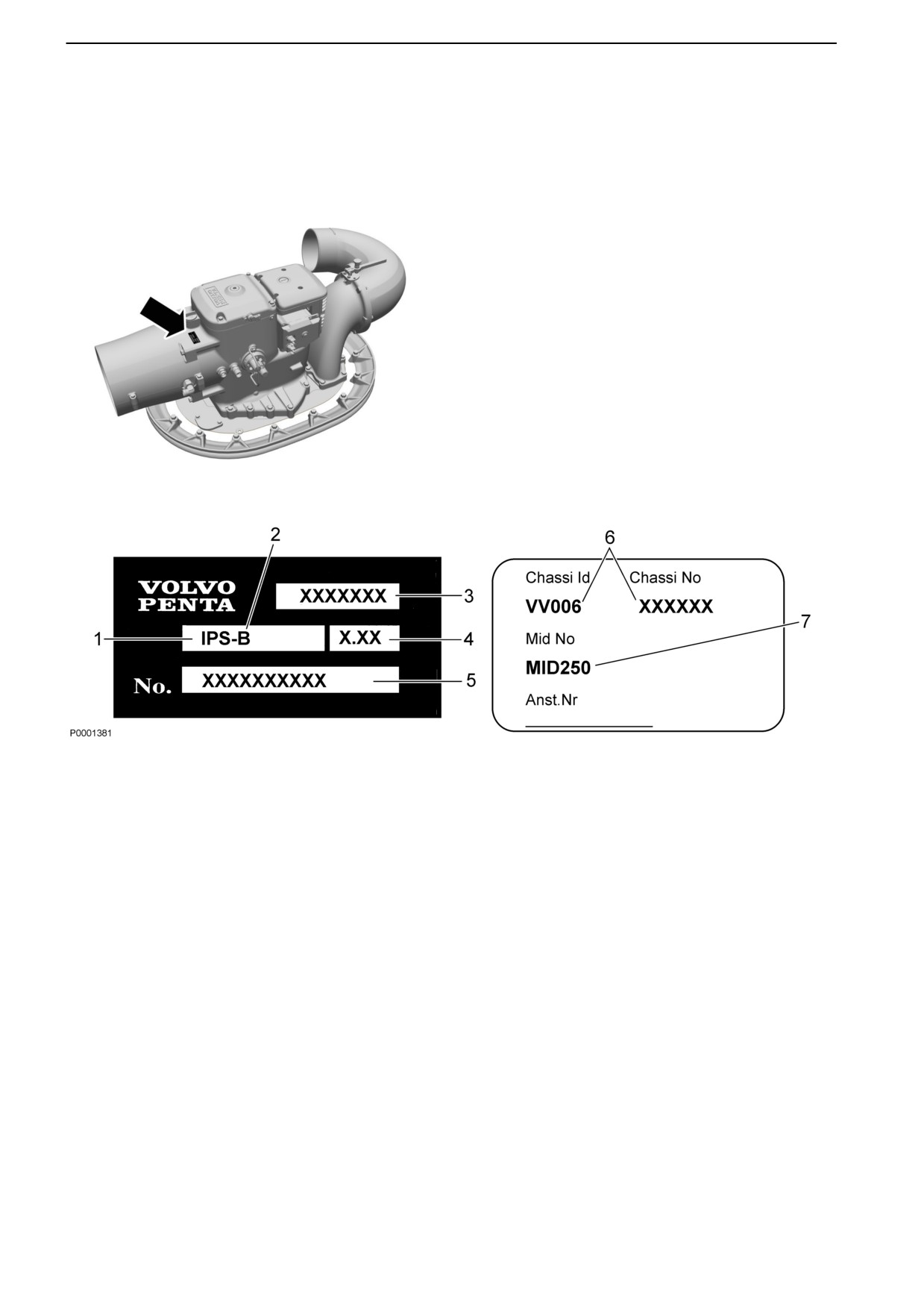

Plaques d’identification
P0010621
1
Désignation de version
2
Désignation de produit
3
Rapport de démultiplication
4
Désignation
5
Numéro de série
6
Numéro de châssis commun pour les unités de commande du moteur et de l'embase
7
Désignation sur l'unité de commande de l'embase - MID-Message Identifier Description
26
47701943 10-2015 © AB VOLVO PENTA
40-0 Généralités
Vue éclatée
P0010622
1
L'engrenage supérieur règle le mode de marche avant et le mode de marche arrière à l'aide d'un
accouplement à commande hydraulique.
2
SUS (unité de commande servo) communique directement sur le bus CAN et agit sur la direction.
3
Sortie de gaz d'échappement avec vanne de fermeture.
4
Carter intermédiaire avec bague de serrage pour la fixation de l'unité IPS complète dans le bateau.
5
Engrenage inférieur avec concept Duoprop.
47701943 10-2015 © AB VOLVO PENTA
27
40-0 Généralités

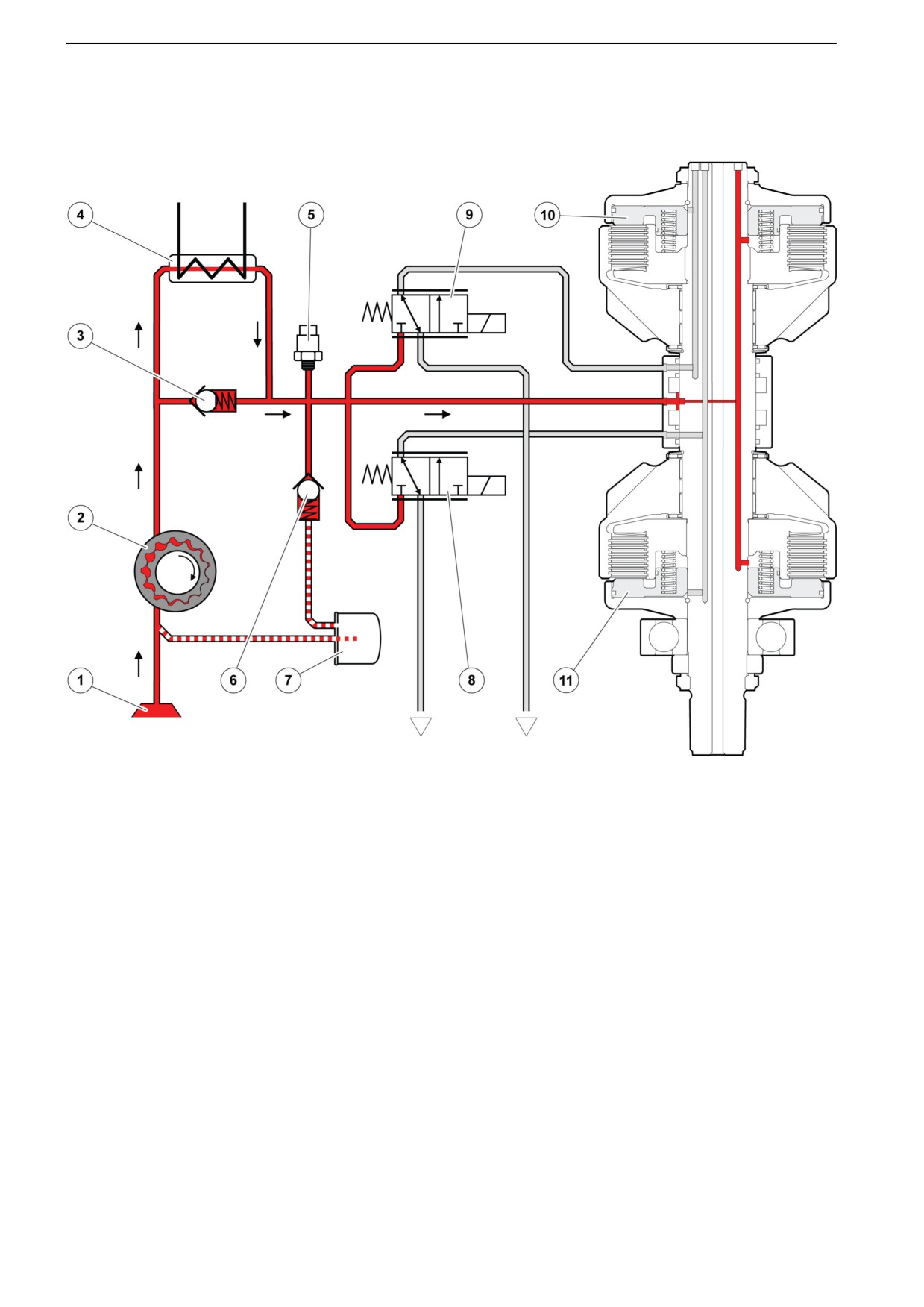

Schémas hydrauliques
P0010623
1
Crépine d'huile
2
Pompe à huile
3
Vanne by-pass, 1,5 bar (21.8 psi)
4
Refroidisseur d’huile
5
Capteur de température/pression d'huile
6
Réducteur 15-18 bars (217.6-261.1 psi)
7
Filtre à huile
8
Vanne proportionnelle(avant)
9
Vanne proportionnelle(arrière)
10 Piston d'embrayage (arrière)
11 Piston d'embrayage (avant)
28
47701943 10-2015 © AB VOLVO PENTA
44-4 Transmission in-bord
44-4 Transmission in-bord
Transmission, complète

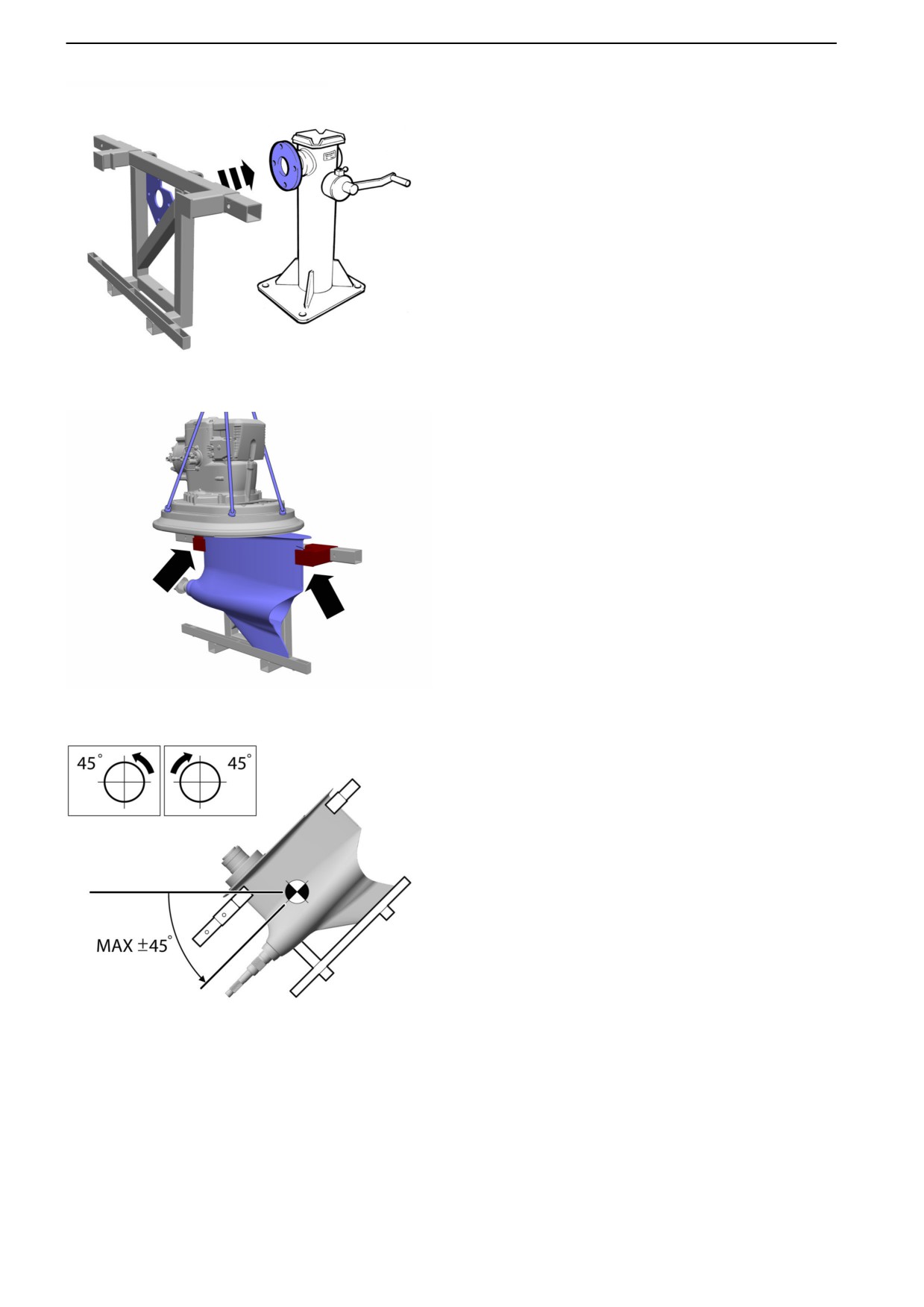

Montage dans dispositif de fixation
Outillage:
9986485 Support
1

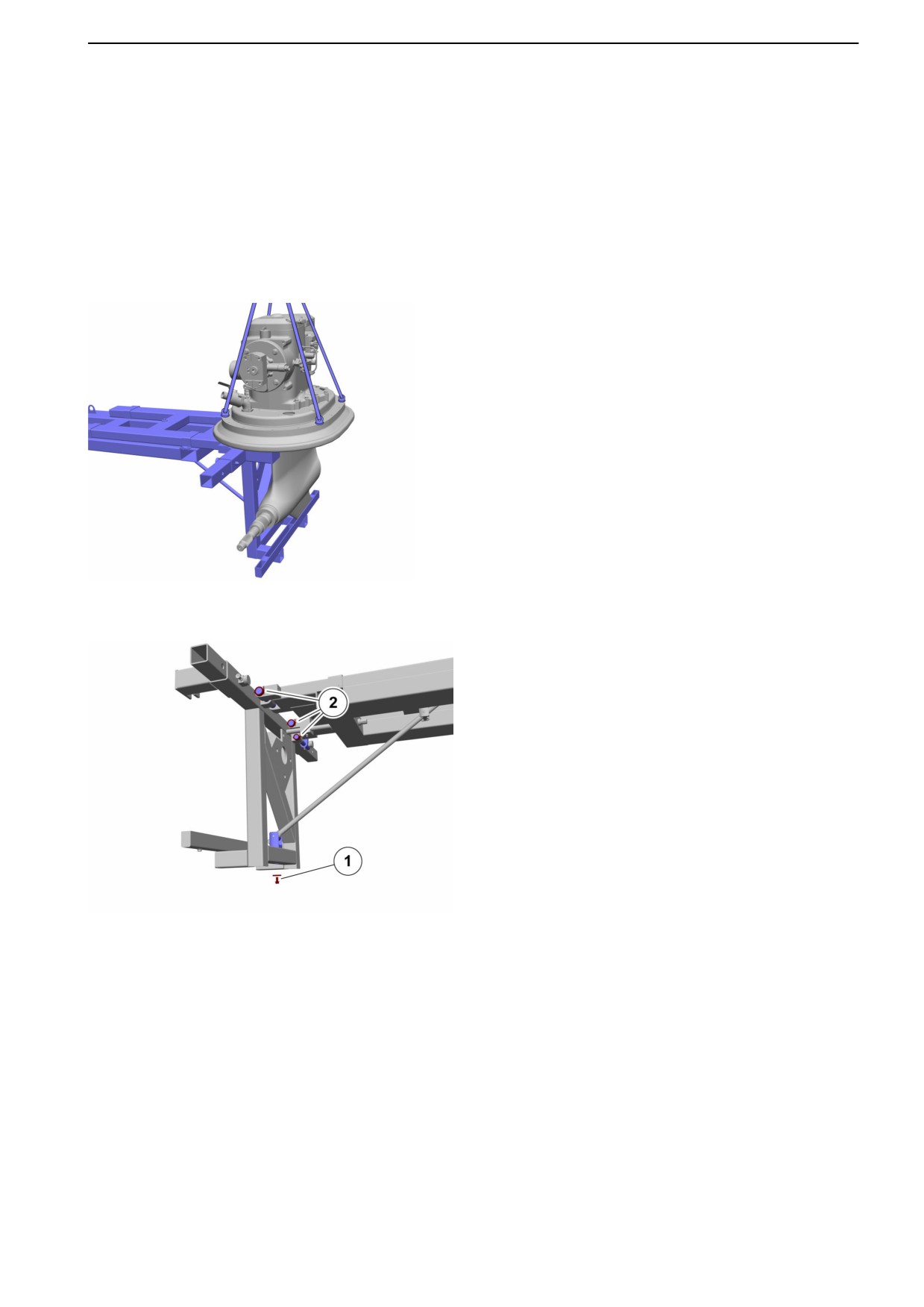

Soulever la transmission hors de la fixation.
P0014246
2
Séparer la fixation en (1) et (2).
P0014247
47701943 10-2015 © AB VOLVO PENTA
29
44-4 Transmission in-bord
3
Utiliser 9986485 Support.
P0014248
4
Monter la transmission dans la fixation.
IMPORTANT !
Sécuriser le blocage.
P0014249
5
IMPORTANT !
Inclinaison maximale de 45 degrés.
P0014250
30
47701943 10-2015 © AB VOLVO PENTA
44-4 Transmission in-bord
Engrenage supérieur,
composants
Engrenage supérieur, échange
Outillage:
3889988 Adaptateur
Dépose
1
Vider environ 11 litres (2.9 US gals) d'huile,
utiliser 3889988 Adaptateur.
P0014064
2
Débrancher le câblage.

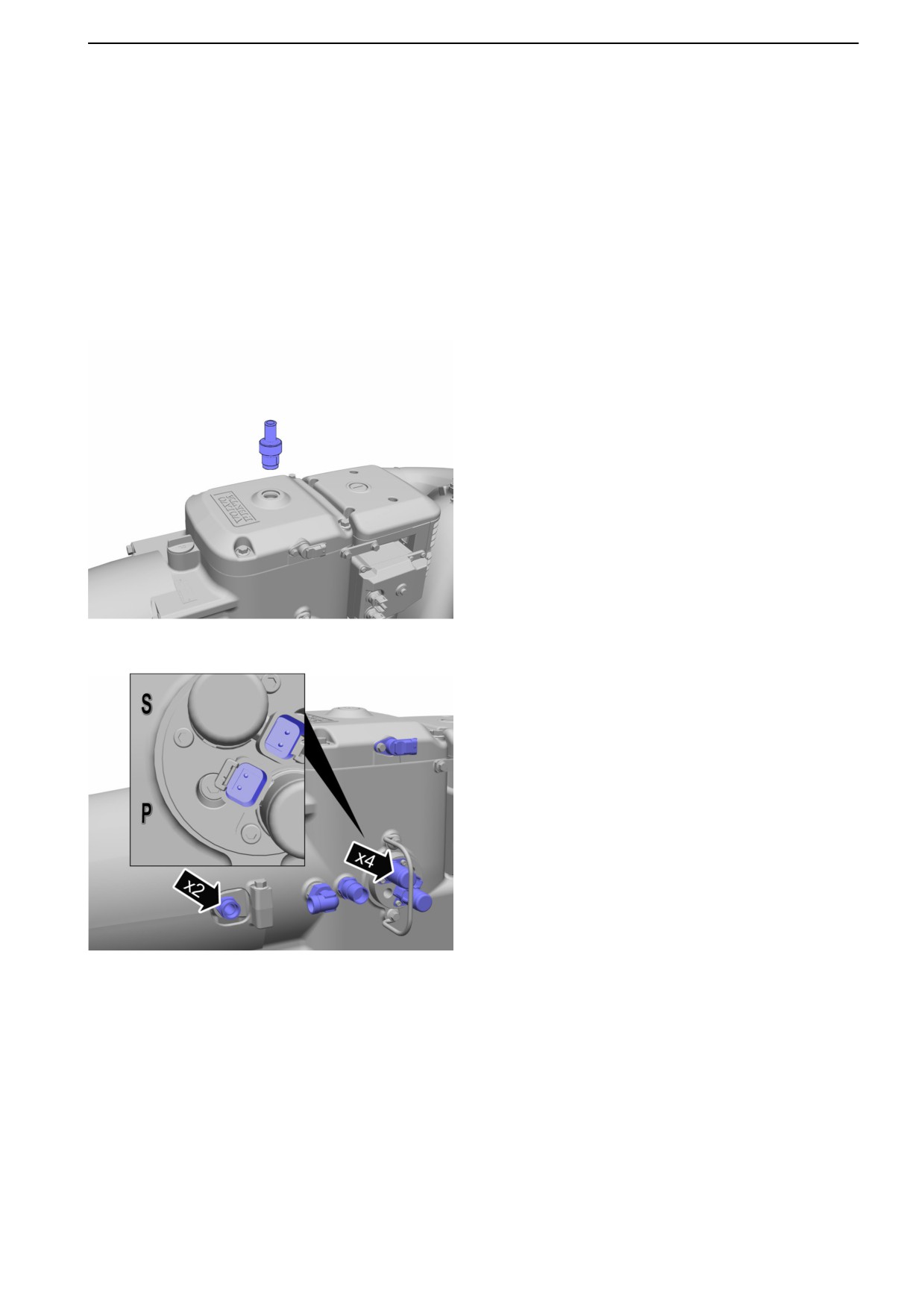

Desserrer les raccords de flexible pour le
refroidisseur d'huile.
3
Déposer le SUS conformément à Unités de
servo-direction (SUS), échange, en page 94.
P0014065
47701943 10-2015 © AB VOLVO PENTA
31
44-4 Transmission in-bord

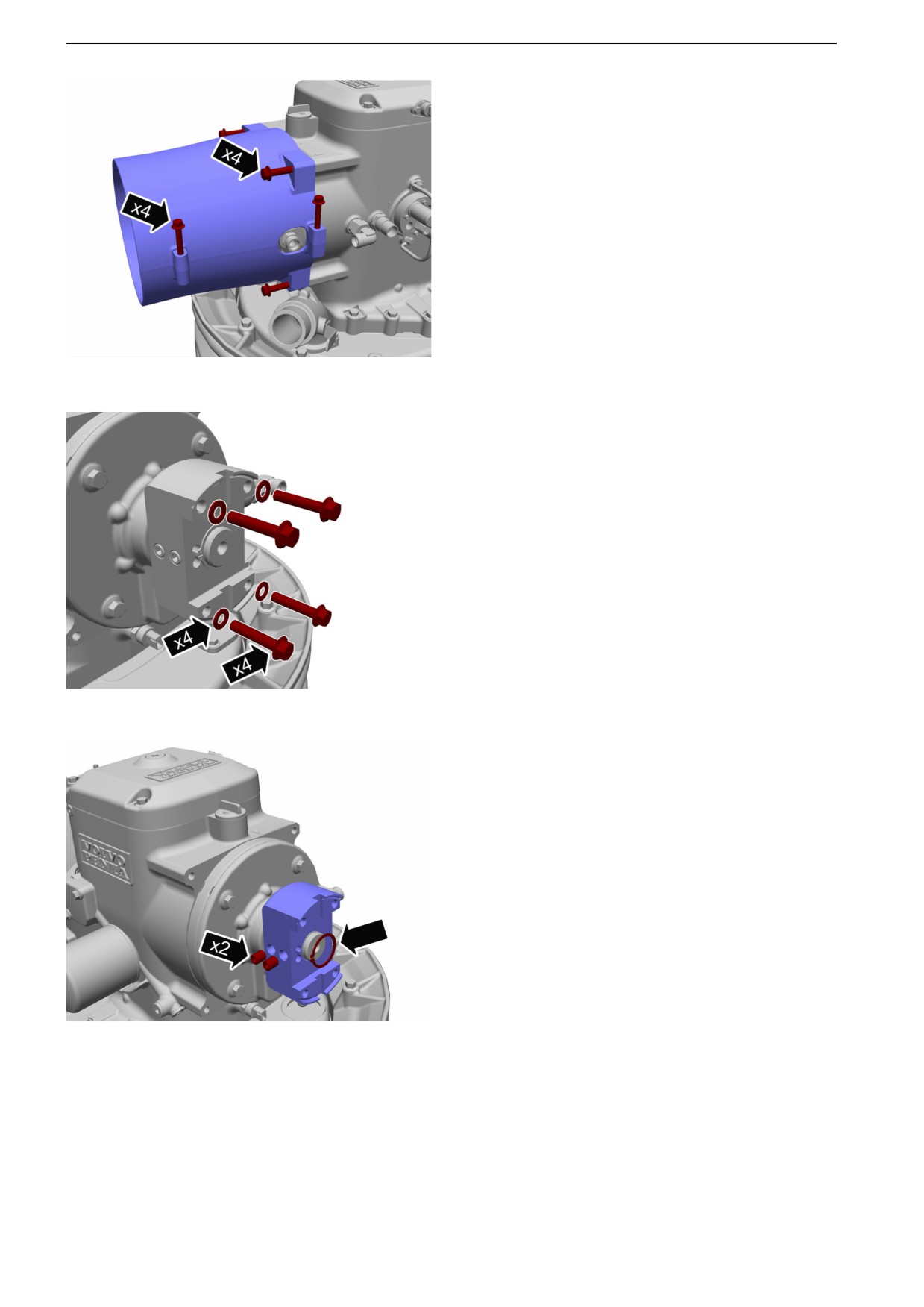

4
Déposer la protection de cardan.
P0014066
5
Dégager l'arbre de transmission.
P0014067
6

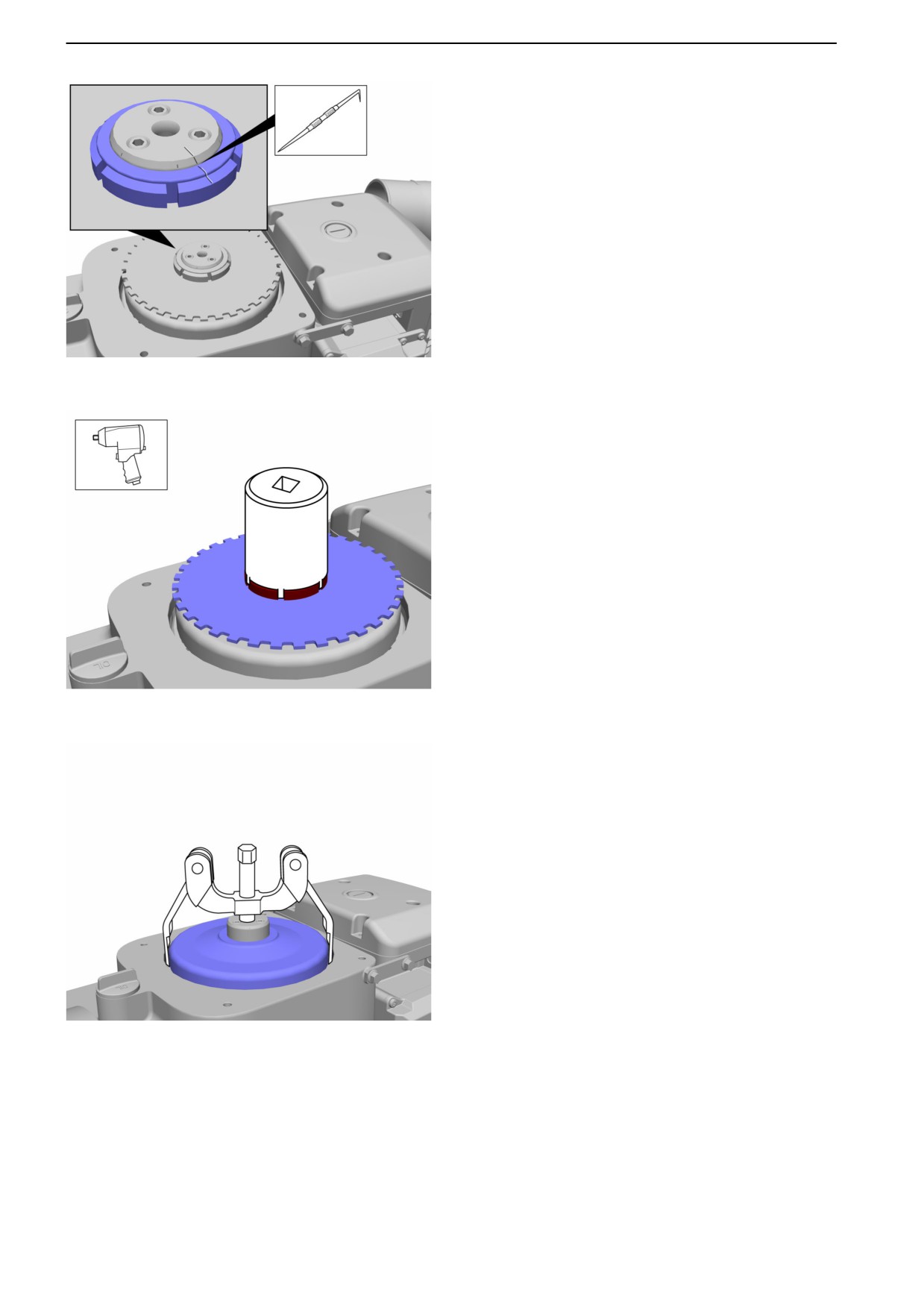

Desserrer les vis de verrouillage.
Retirer le circlips.
Déposer le flasque d'entraînement.
P0014068
32
47701943 10-2015 © AB VOLVO PENTA
44-4 Transmission in-bord

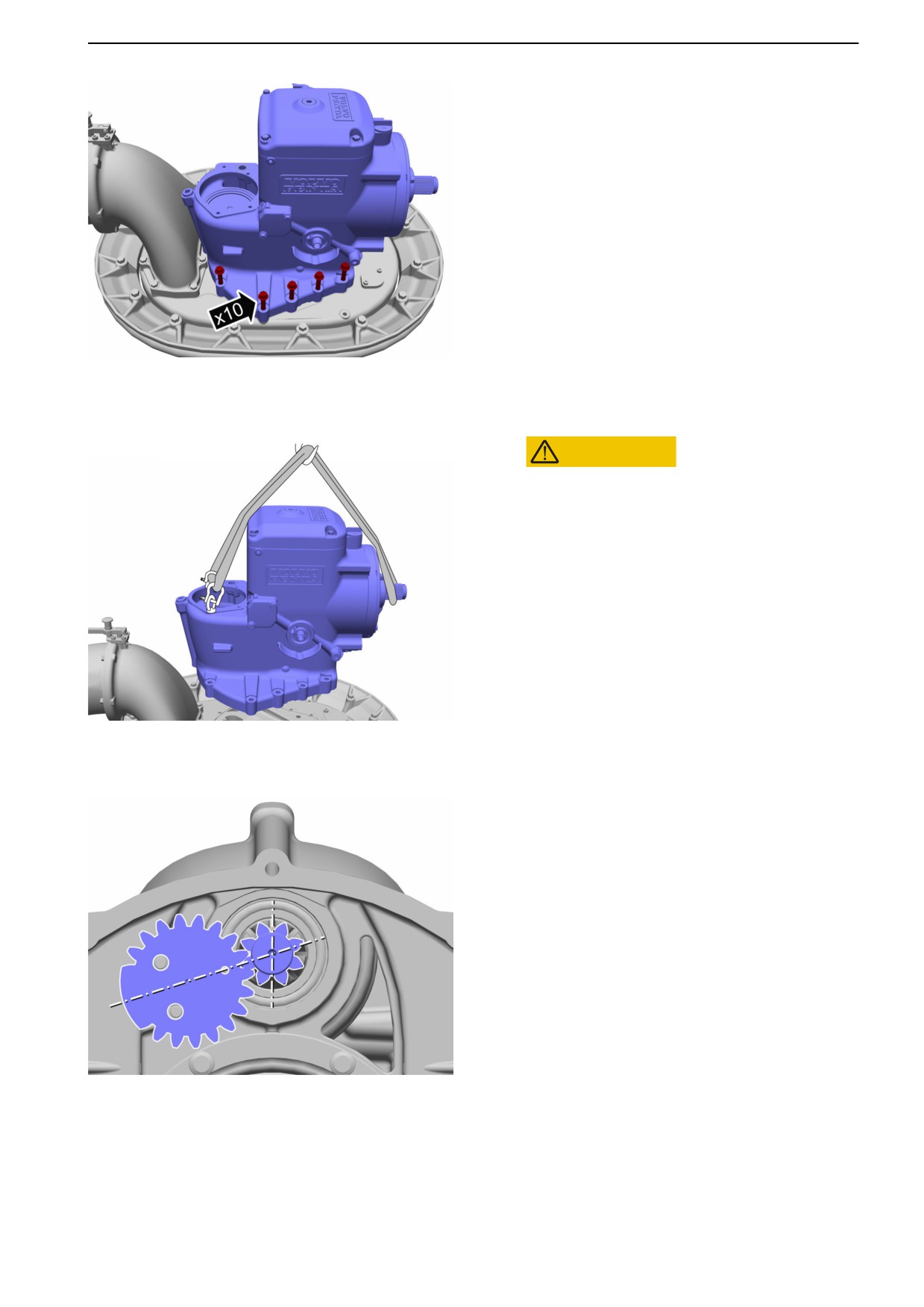

7

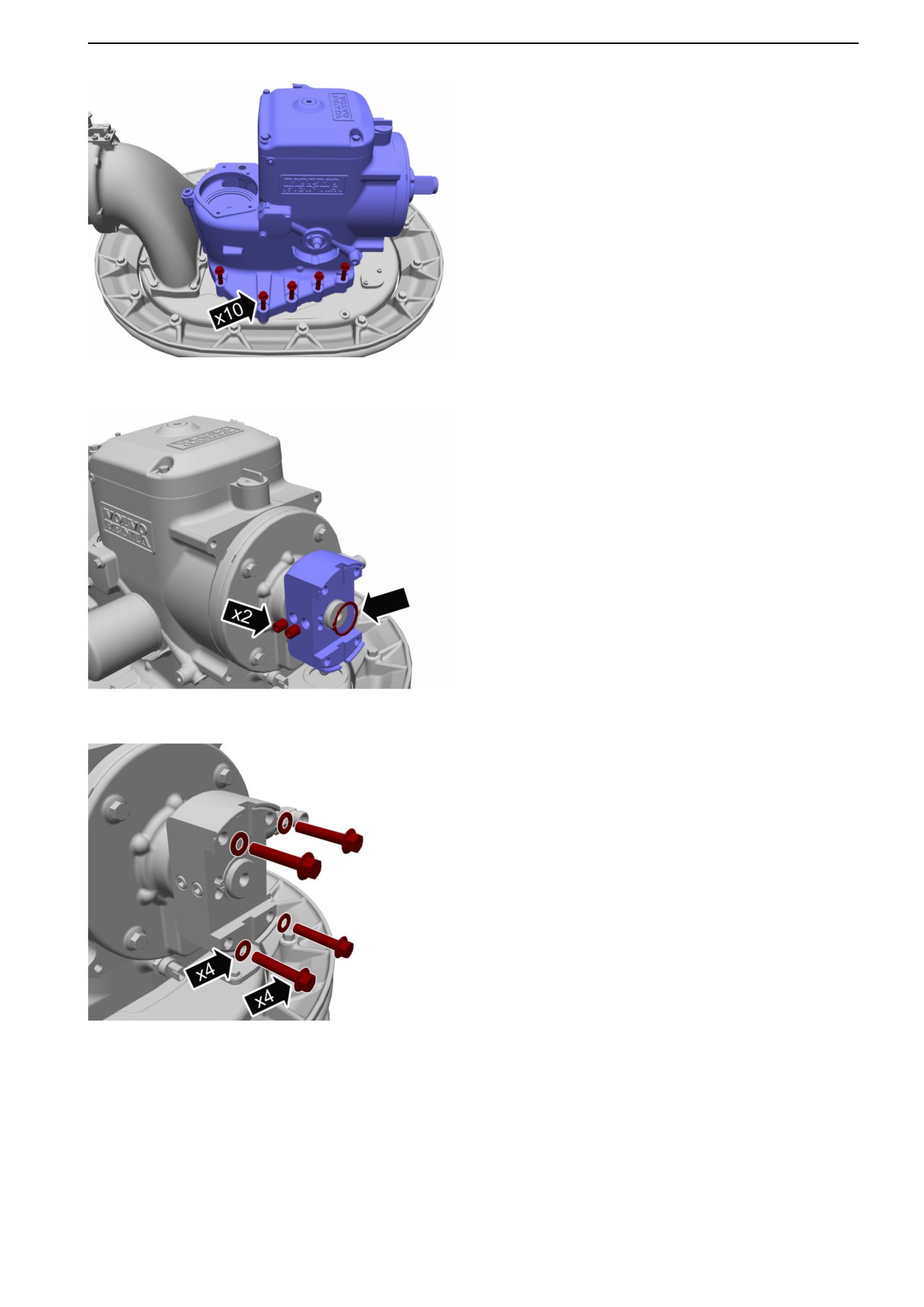

Enlever les vis.
P0014069
NOTE ! Sécuriser le dispositif de levage !
8
ATTENTION !
Charge lourde. Utilisez un dispositif de levage
approprié pour l'installation et la dépose.
Déposer l'engrenage supérieur.
P0014070
Pose
9
IMPORTANT !
Préparer le montage de l'engrenage supérieur en
alignant l'arbre de direction et le pignon du
résolveur comme le montre l'illustration.
P0014071
47701943 10-2015 © AB VOLVO PENTA
33
44-4 Transmission in-bord

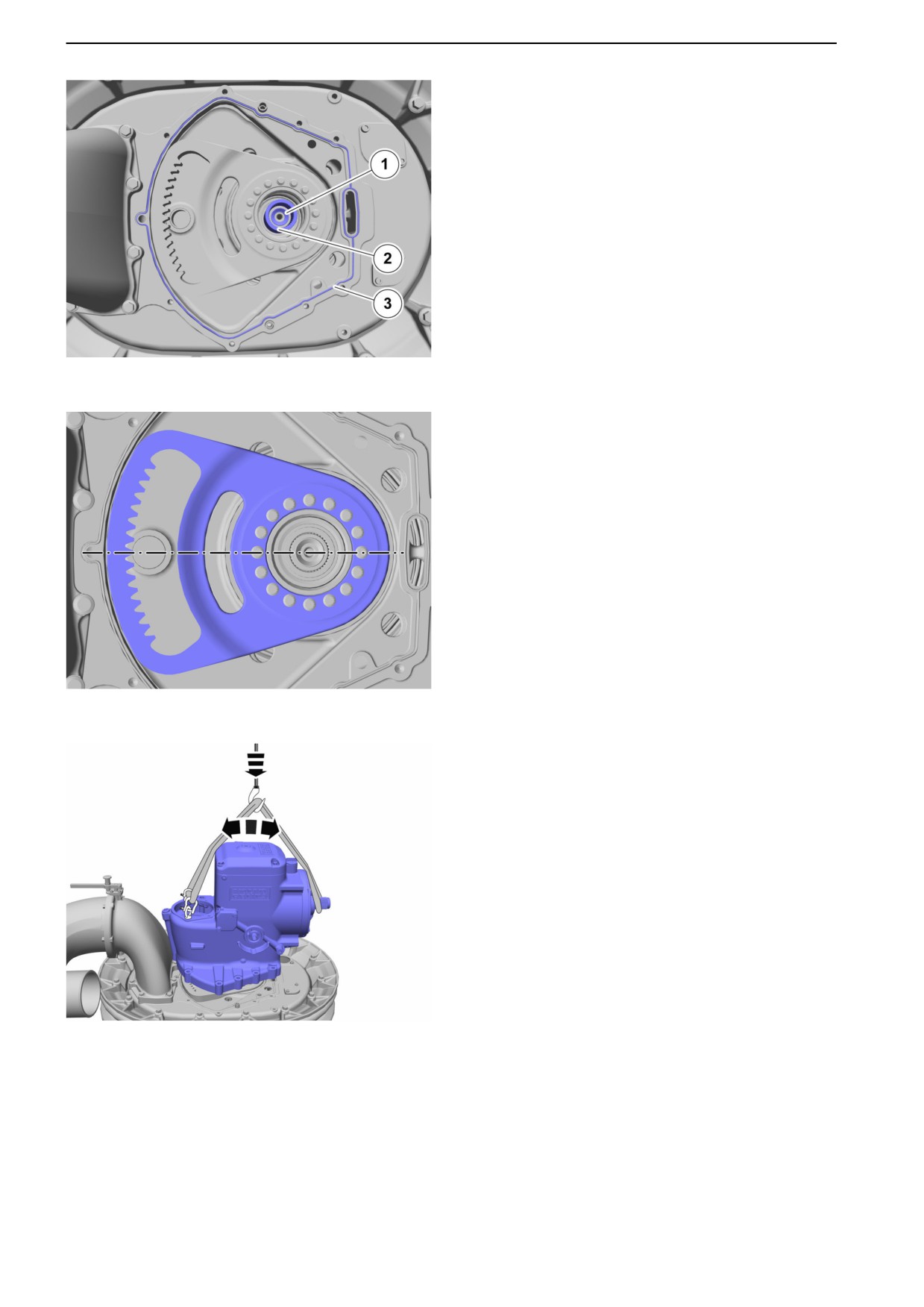

10 Sécuriser la position :
Du joint d'étanchéité (1, 3)
De la douille d'entraînement (2)
P0014072
11 IMPORTANT !
Centrer le segment de direction pour l'engrenage
inférieur comme le montre l'illustration.
P0014073
12 Incliner suivant différentes directions tout en
abaissant l'engrenage pour faciliter le montage.
P0014074
34
47701943 10-2015 © AB VOLVO PENTA
44-4 Transmission in-bord
13 Serrer les boulons au couple de 75 Nm (55.3 lbf
ft).
14 Monter le SUS conformément à Unités de servo-
direction (SUS), échange, en page 94.
P0014069
15 Monter le flasque d'entraînement.
Monter le circlips.
Serrer la vis de verrouillage.
Couple de serrage 115 Nm (84.8 lbf. ft.).
P0014068
16 Monter l'arbre de transmission.
Couple 75 Nm (55.3 lbf. ft.).
P0014067
47701943 10-2015 © AB VOLVO PENTA
35
44-4 Transmission in-bord

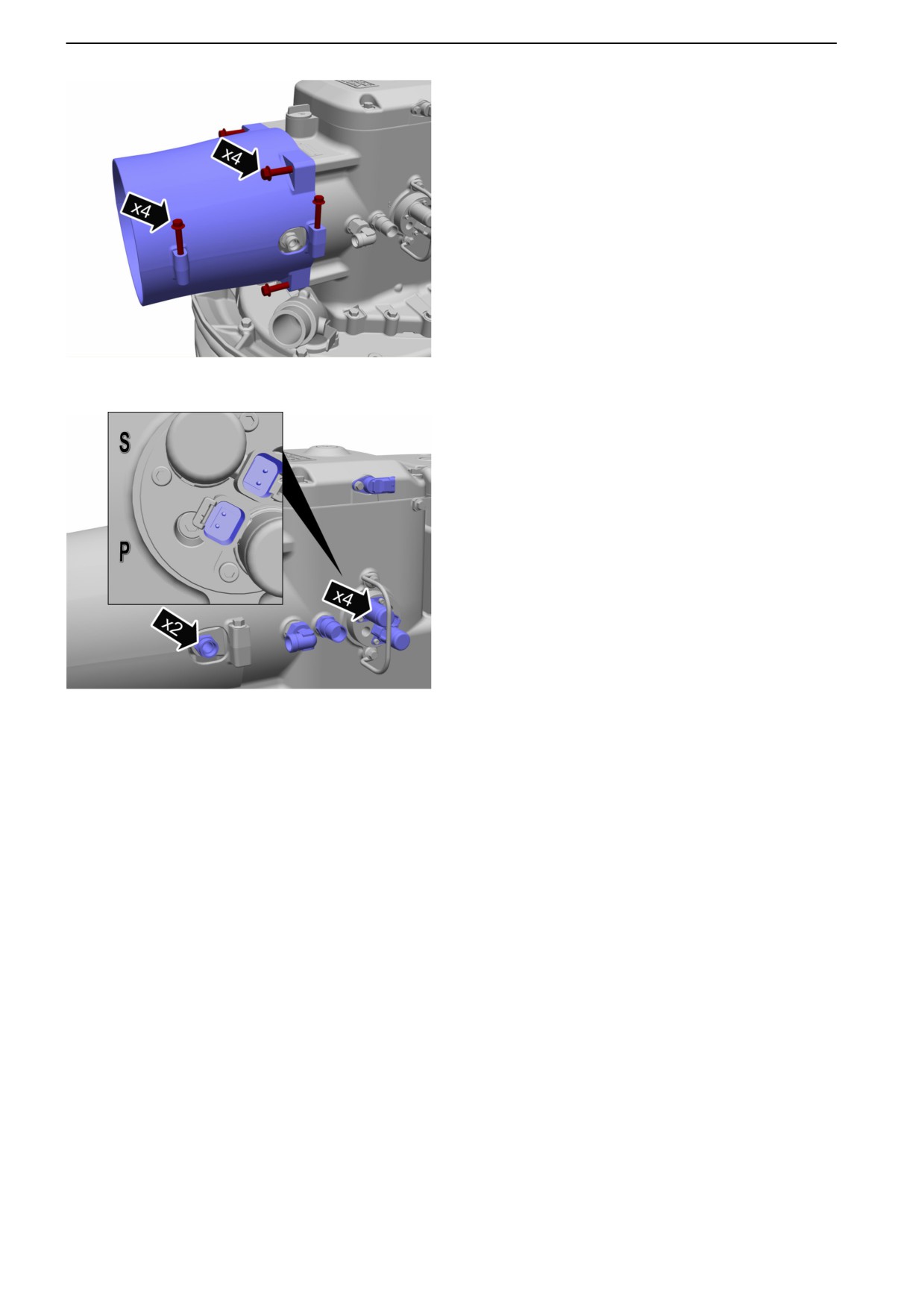

17 Monter la protection de cardan.
Couple 50 Nm (36.9 lbf. ft.).
P0014066
18 Monter le faisceau de câbles.
Noter la position de Secondaire et de Primaire
Monter les raccords de flexible pour le
refroidisseur d'huile.
19 Faire l'appoint d'huile et vérifier le niveau d'huile.
P0014065
36
47701943 10-2015 © AB VOLVO PENTA
44-4 Transmission in-bord

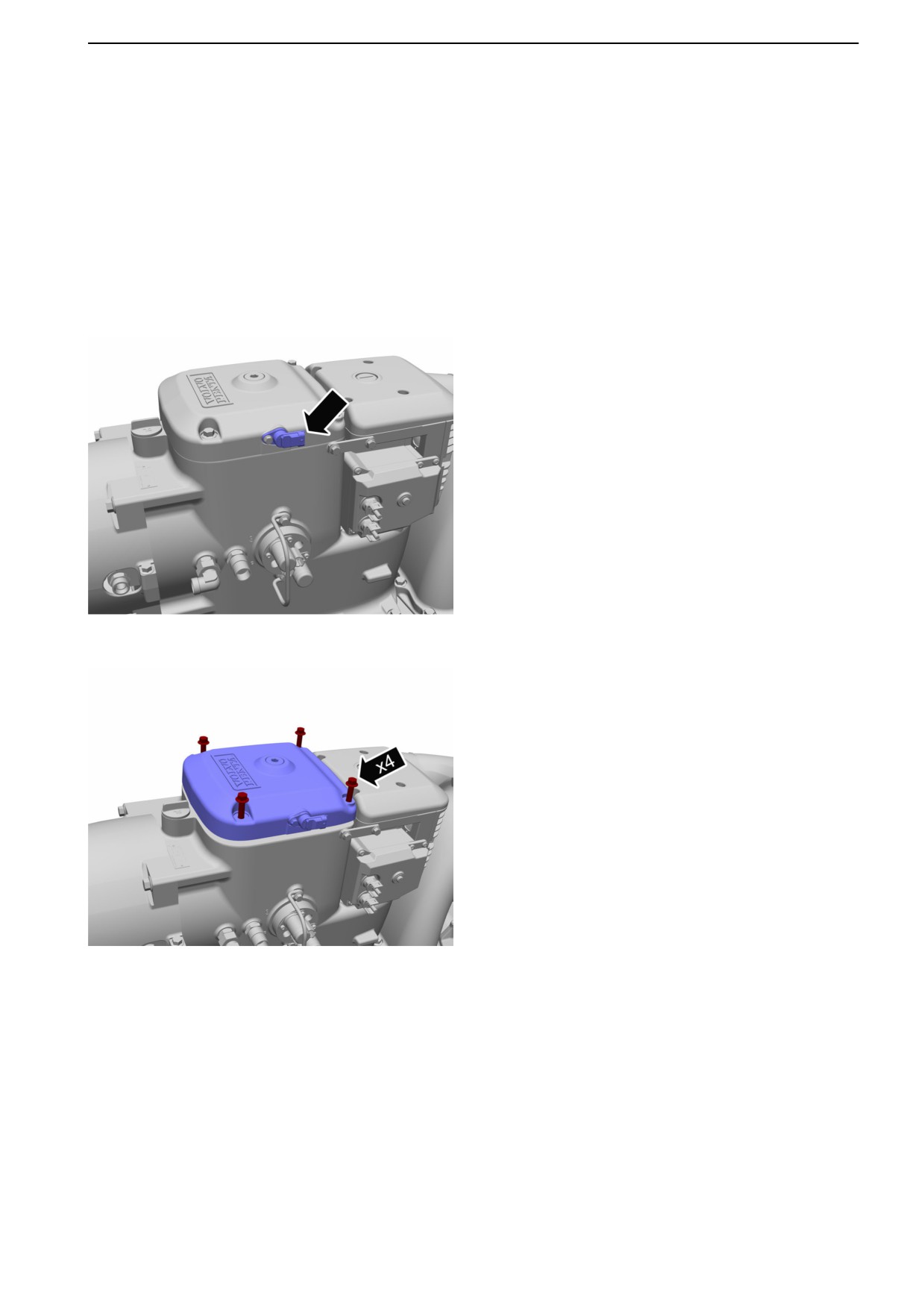

Ensemble multidisques (disques de
marche arrière), échange
Conditions : Boulonneuse
Outillage:
885178 Pinces à circlips (petites)
21166098 Pièce de retenue
21257007 Extracteur
21787872 Douille
Dépose
1
Débrancher le connecteur du capteur de régime.
P0014101
2
Déposer le couvercle.
P0014102
47701943 10-2015 © AB VOLVO PENTA
37
44-4 Transmission in-bord
3
Repérer la position de l'écrou par rapport à
l'arbre.
P0014103
4
Enlever l'écrou et la roue dentée. Utiliser
21787872 Douille et une boulonneuse.
P0014104
5
Extraire le cylindre avec 21257007 Extracteur.
P0014105
38
47701943 10-2015 © AB VOLVO PENTA

















Content      ..      1       2         ..



//////////////////////////////////////////
