Shantui SD23, SD23E, SD23S, SD23D, SD23R bulldozers. Parts Catalog (2003) - page 7

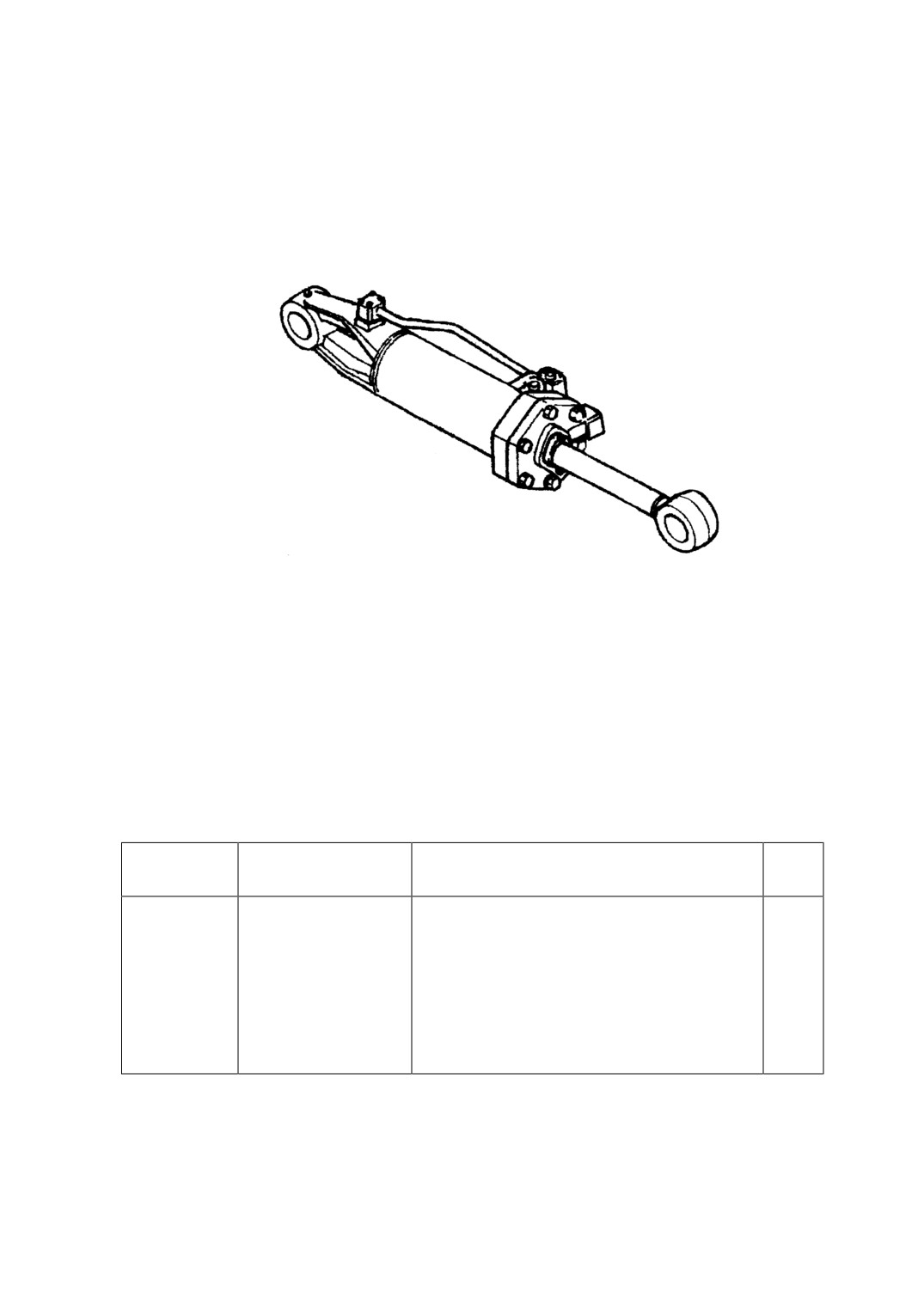

第 714 图
单齿松土器调角油缸
FIG.714 SINGLE SHANK RIPPER TILT CYLINDER
单齿松土器调角油缸
SINGLE SHANK RIPPER TILT CYLINDER
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
23Y-89-10300
单齿松土器调角油缸（左）
1
lift cylinder ass’y, L.H
23Y-89-10400
单齿松土器调角油缸（右）
1
lift cylinder ass’y, R.H
311

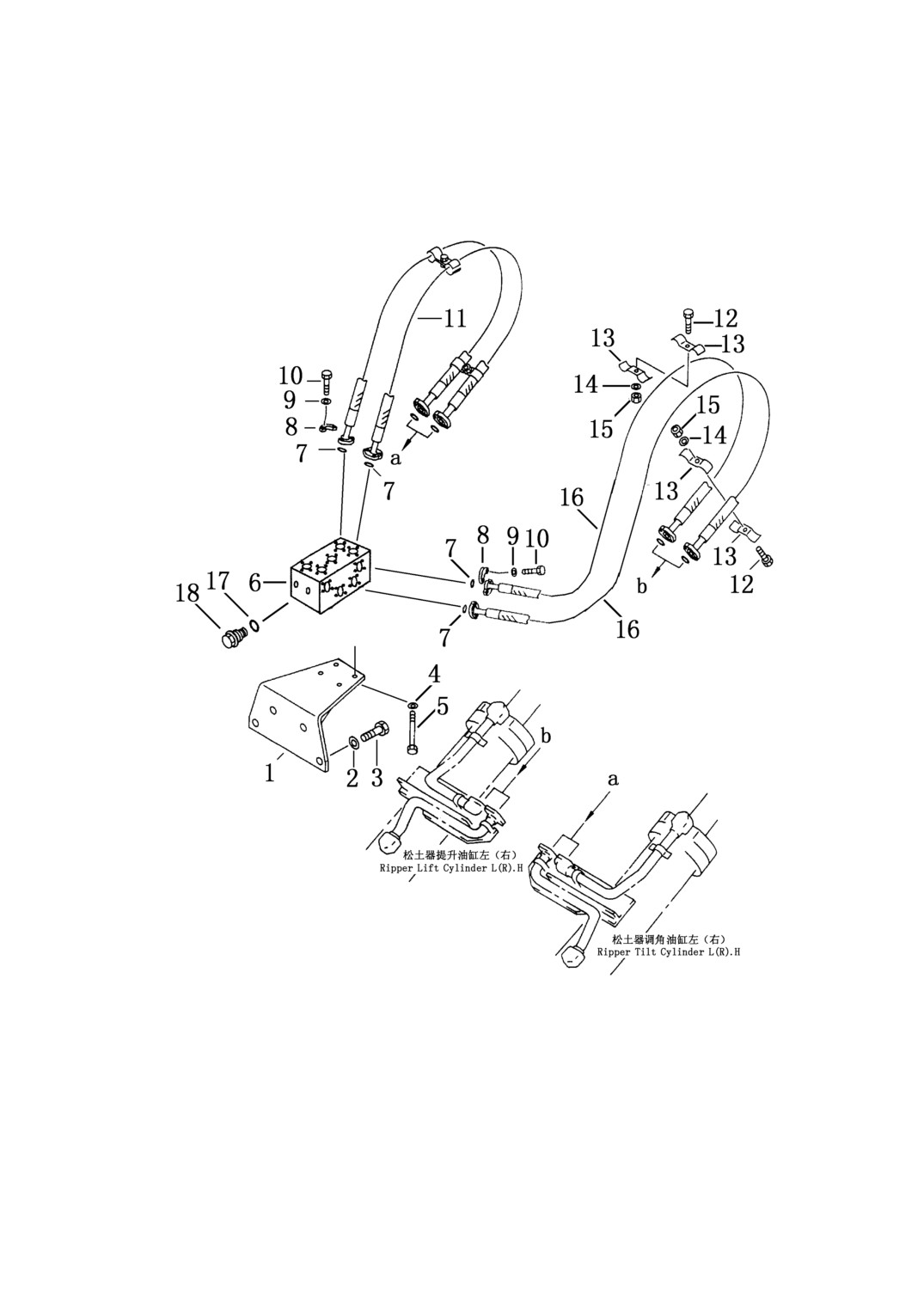

第 715 图
单齿松土器管路
FIG.715 SINGLE SHANK RIPPER PIPING
312
单齿松土器管路
SINGLE SHANK RIPPER PIPING
序 号
件 号
名
称
数量
Index
No.
Part No.
Description
Q’ty
715-1
17Y-89-10100
支架
bracket
1
2
01643-32060
垫圈
washer
4
3
01010-52050
螺栓
bolt
4
4
01010-81235
螺栓
bolt
4
5
01643-31232
垫圈
washer
4
6
17Y-89-10001
分油体
body, split
1
7
07000-13025
O 型圈
O-ring
16
8
07371-30640
分离式法兰
flange, split
32
9
01643-51032
垫圈
washer
64
10
01010-51035
螺栓
bolt
64
11
07115-00616
软管
hose
4
12
01010-51025
螺栓
bolt
8
13
23Y-64-00001
管夹
clip
8
14
01602-21030
垫圈
washer
8
15
01580-01008
螺母
nut
8
16
07115-00613
软管
hose
4
17
07002-12434
O 型圈
O-ring
4
18
07040-12414
螺塞
plug
4
313

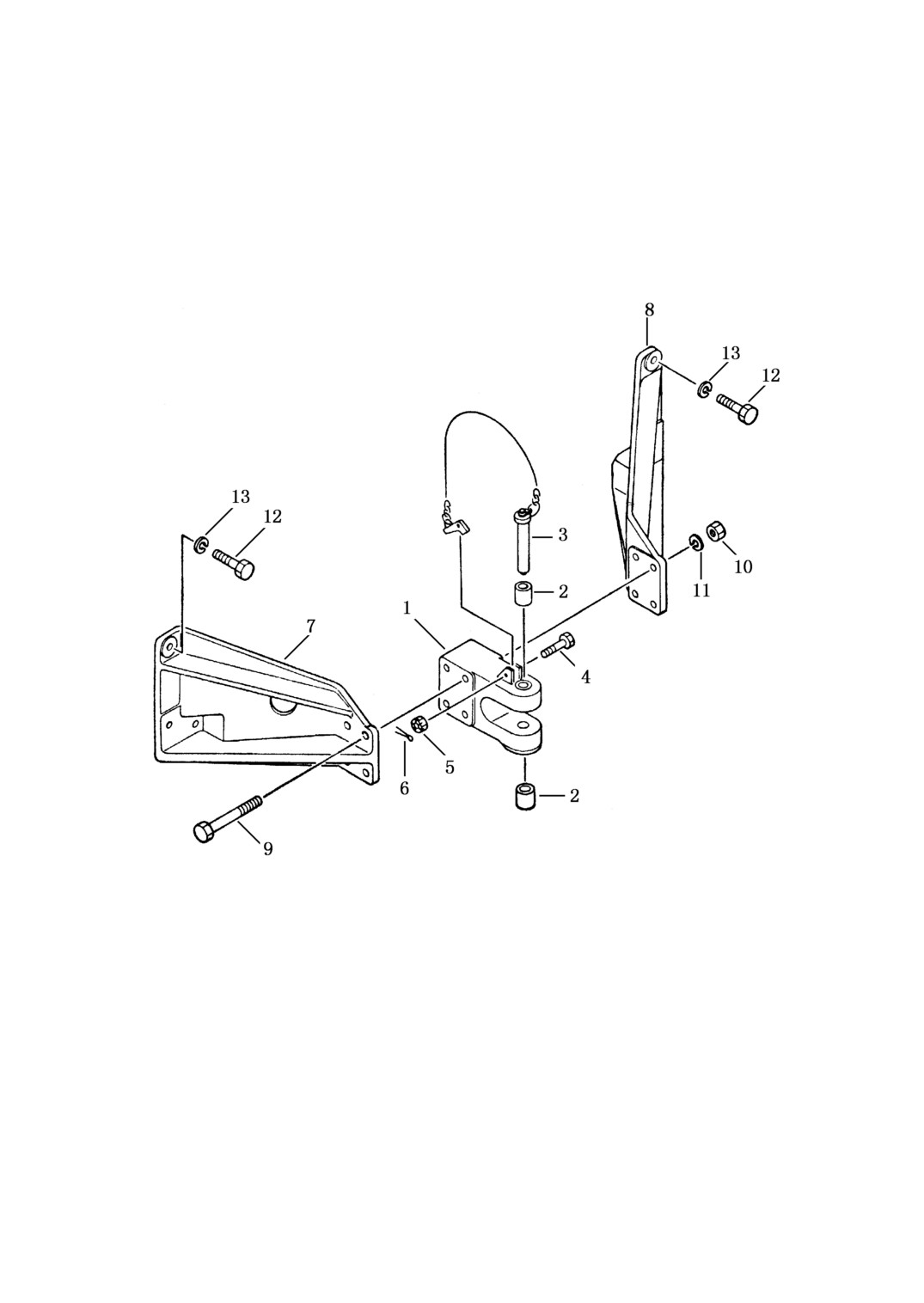

第 716 图
牵引架
FIG.716
DRAW BAR
314
牵 引 架
DRAW BAR
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-69-11000
牵引架总成 drawbar ass’y
1
716-1
175-69-21212
牵引架
drawbar
1
2
150-74-11350
衬套
bushing
2
3
154-69-11341
销合件
pin ass’y
1
4
01052-51675
螺栓 M16×75 bolt
1
5
01592-11619
螺母 M16
nut
1
6
04050-14030
开口销
pin
1
7
150-74-11122
托架（左） bracket
1
8
150-74-11112
托架（右） bracket
1
9
150-74-11140
螺栓
bolt
4
10
01580-13326
螺母 M33
nut
4
11
01643-33380
垫圈
washer
4
12
01010-83385
螺栓 M33×85 bolt
6
13
01643-33380
垫圈
washer
6
315

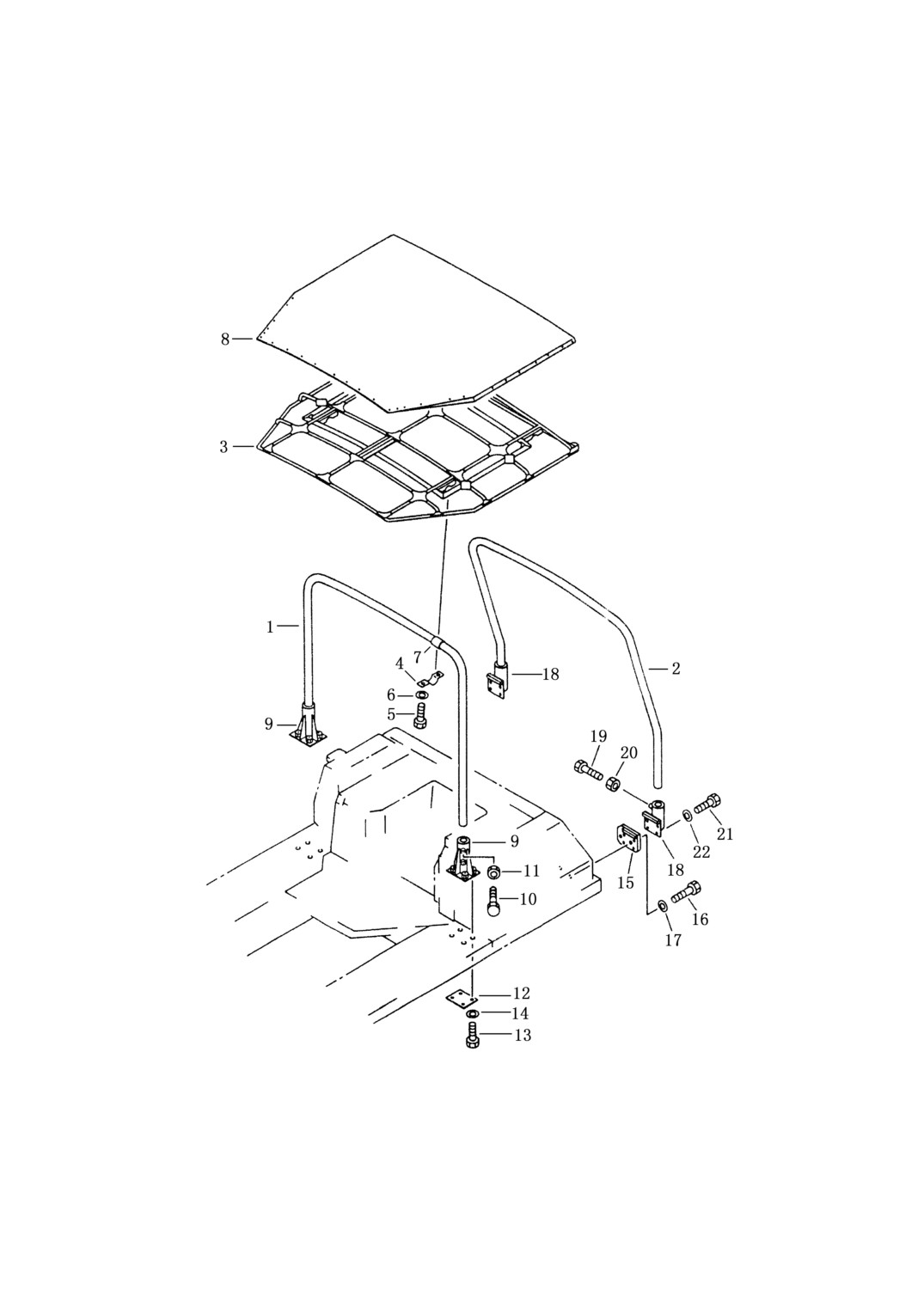

第 717 图 帆布棚
FIG.717 CANOPY
316
帆布棚
CANOPY
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-906-2001
帆布棚
canopy ass’y
1
717-1
154-906-4120
前杆
pole front
1
2
154-906-4130
后杆
pole rear
1
3
154-906-4110
帆布棚
canopy ass’y
1
4
154-906-4160
线夹
clamp
5
5
01010-51435
螺栓
bolt
10
6
01643-31445
垫圈
washer
10
7
154-906-4170
支承座
cushion
5
8
154-906-4191
板
sheet
1
9
154-906-4140
前支架
bracket front
2
10
01016-51450
螺栓
bolt
4
11
01580-11411
螺母
nut
4
12
154-906-4180
板
sheet
2
13
01010-52460
螺栓
bolt
8
14
01643-32460
垫圈
washer
8
15
154-906-4151
板
sheet
2
16
01010-52460
螺栓
bolt
4
17
01643-32460
垫圈
washer
4
18
09470-06425
后支架
bracket rear
2
19
01010-51450
螺栓
bolt
4
20
01580-11411
螺母
nut
4
21
01010-51845
螺栓
bolt
8
22
01643-31845
垫圈
washer
8
317

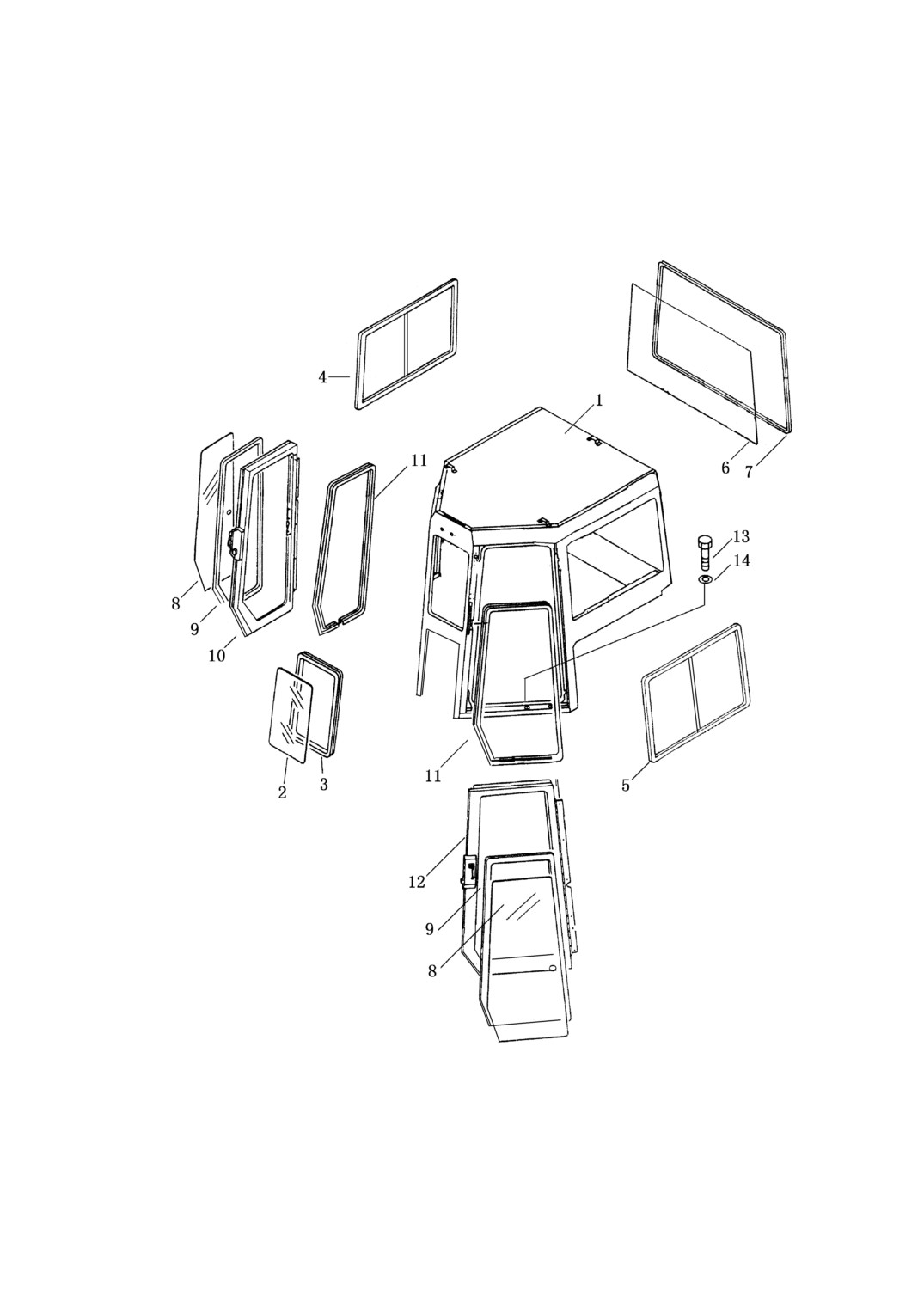

第 718 图 司机室
FIG.718 STEEL CAB
318
司机室
STEEL CAB
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
17Y-56-00000
司机室 steel cab
1
718-1
17Y-56-01000
框架 cab
1
2
17Y-56-00005
玻璃 glass
1
3
17Y-56-00004
镶条 strip
1
4
17Y-56-05000
右侧窗总成 window ass’y R.H
1
5
17Y-56-04000
左侧窗总成 window ass’y L.H
1
6
17Y-56-00009
玻璃 glass
1
7
17Y-56-00008
镶条 strip
1
8
17Y-56-00003
玻璃 glass
2
9
17Y-56-00002
镶条 strip
2
10
17Y-56-03000
门（右） door, R.H
1
11
17Y-56-08000
密封条 seal strip
2
12
17Y-56-02000
门（左） door, L.H
1
13
01010-51455
螺栓 bolt
12
14
01643-31445
垫圈 washer
12
319

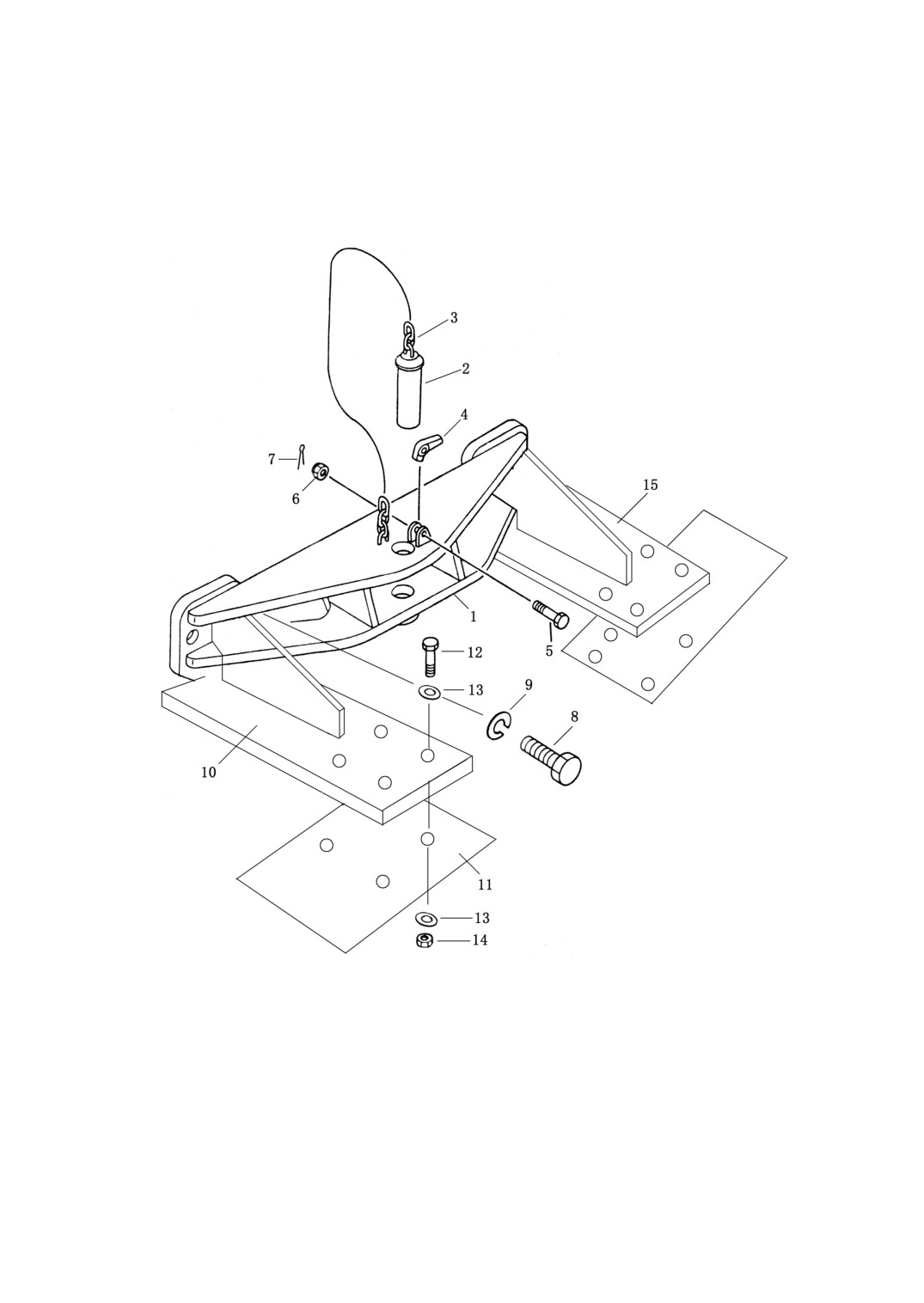

第 719 图
牵 引 架(用于 SD23S)
FIG.719
DRAW BAR (For SD23S)
320
牵 引 架(用于 SD23S)
DRAW BAR（For SD23S）
序号
件 号
名 称
数 量 Q'ty
Index No.
Part No.
Description
SD23S
SD23R
719-1
TS220.69.1
牵引架合件 drawbar ass'y
1
1
2
TS220.69.2-1
牵引销 pin,drawbar
1
1
3
09245-24842
环形链环 chain
1
1
4
TS220.69.2-2
掣爪
latch
1
1
5
01052-51265
螺栓
bolt
1
1
6
01593-11215
螺母
nut
1
1
7
04050-13020
开口销 pin,cotter
1
1
8
01010-83380
螺栓
bolt
6
6
9
01643-33380
加厚垫圈 washer
6
6
10
17S-69H-10001
左支架 bracket L.H
1
11
17S-69H-11000
刮泥板 scrape mud plate
2
12
01010-51870
螺栓
bolt
8
13
01643-31845
垫圈
washer
16
14
01582-11815
螺母
nut
8
15
17S-69H-10003
右支架 bracket R.H
1
321
电 气 系 统
ELECTRICAL SYSTEM

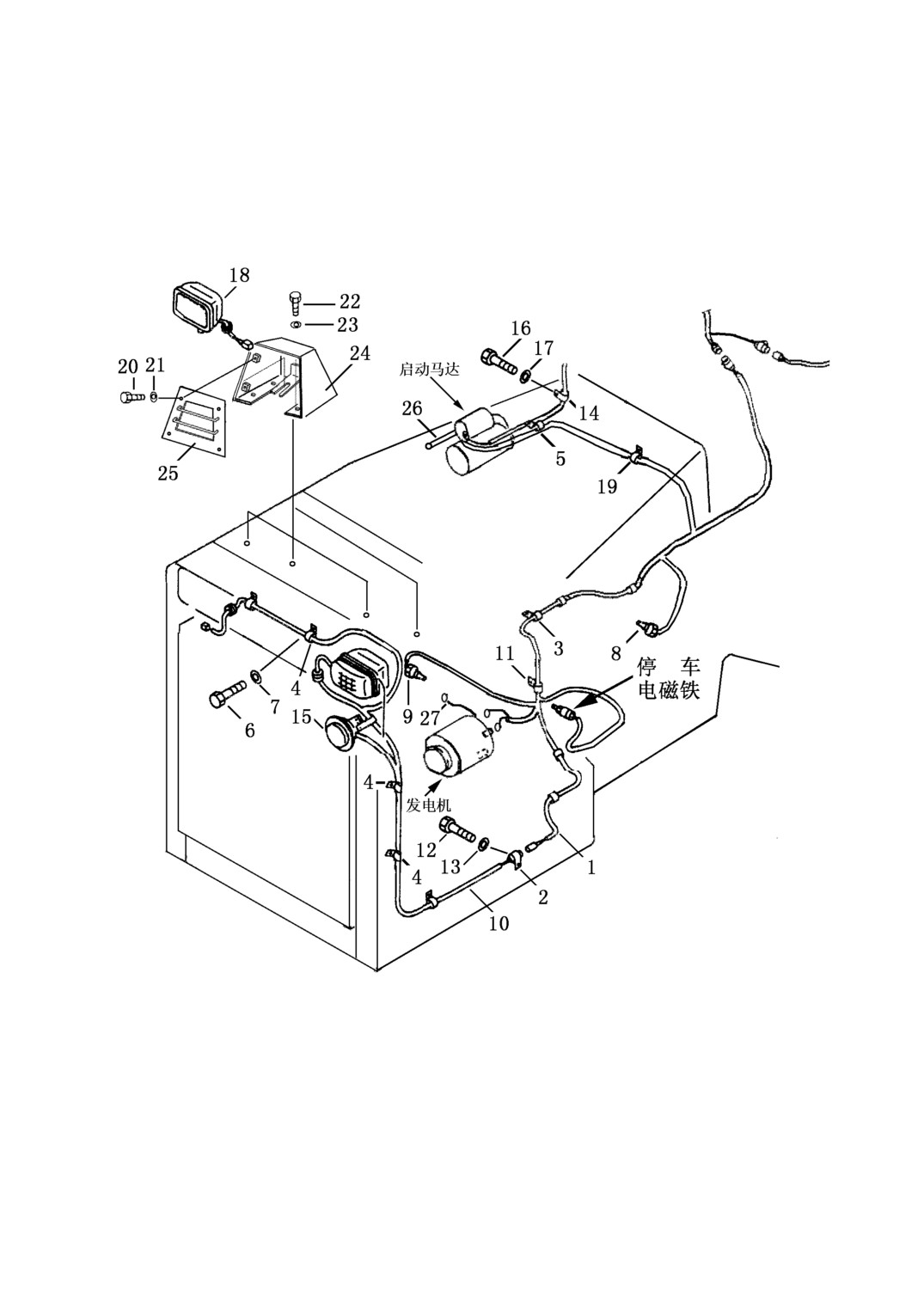

第 801 图 电气系统（1/2）
Fig.801 ELECTRICAL SYSTEM
324
电气系统（1/2）
ELECTRICAL SYSTEM
序 号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
1
17Y-07C-02000
线束
wiring harness
1
2
08035-11010
线夹
clip
2
3
08035-12014
线夹
clip
1
4
08035-11014
线夹
clip
4
5
08034-20519
箍
hoop
1
6
01010-51220
螺栓
bolt
4
7
01643-31232
垫圈
washer
4
8
D2300-00000
压力传感器 sensor, engine oil pressure
1
9
D2310-00000
温度传感器 sensor, water temperature
1
10
17Y-07C-01000
线束
wiring harness
1
11
08035-02010
线夹
clip
5
12
01010-51016
螺栓
bolt
2
13
01643-31032
垫圈
washer
2
14
08035-12514
垫圈
washer
1
15
D2711-10500
喇叭
horn
1
16
01010-51220
螺栓
bolt
1
17
01643-31232
垫圈
washer
1
18
D2401-07001
大灯
lamp ass’y
2
19
D2160-00800
空滤指示器
air indicator
1
20
01010-50814
螺栓
bolt
8
21
01643-30823
垫圈
washer
8
22
01010-51220
螺栓
bolt
8
23
01643-31232
垫圈
washer
8
24
17Y-07B-13000
灯罩
cover
2
25
17Y-07B-14000
护板
plate
2
26
23Y-07E-12000
导线
wire, earth
1
27
23Y-07E-02000
导线
wire, earth
1

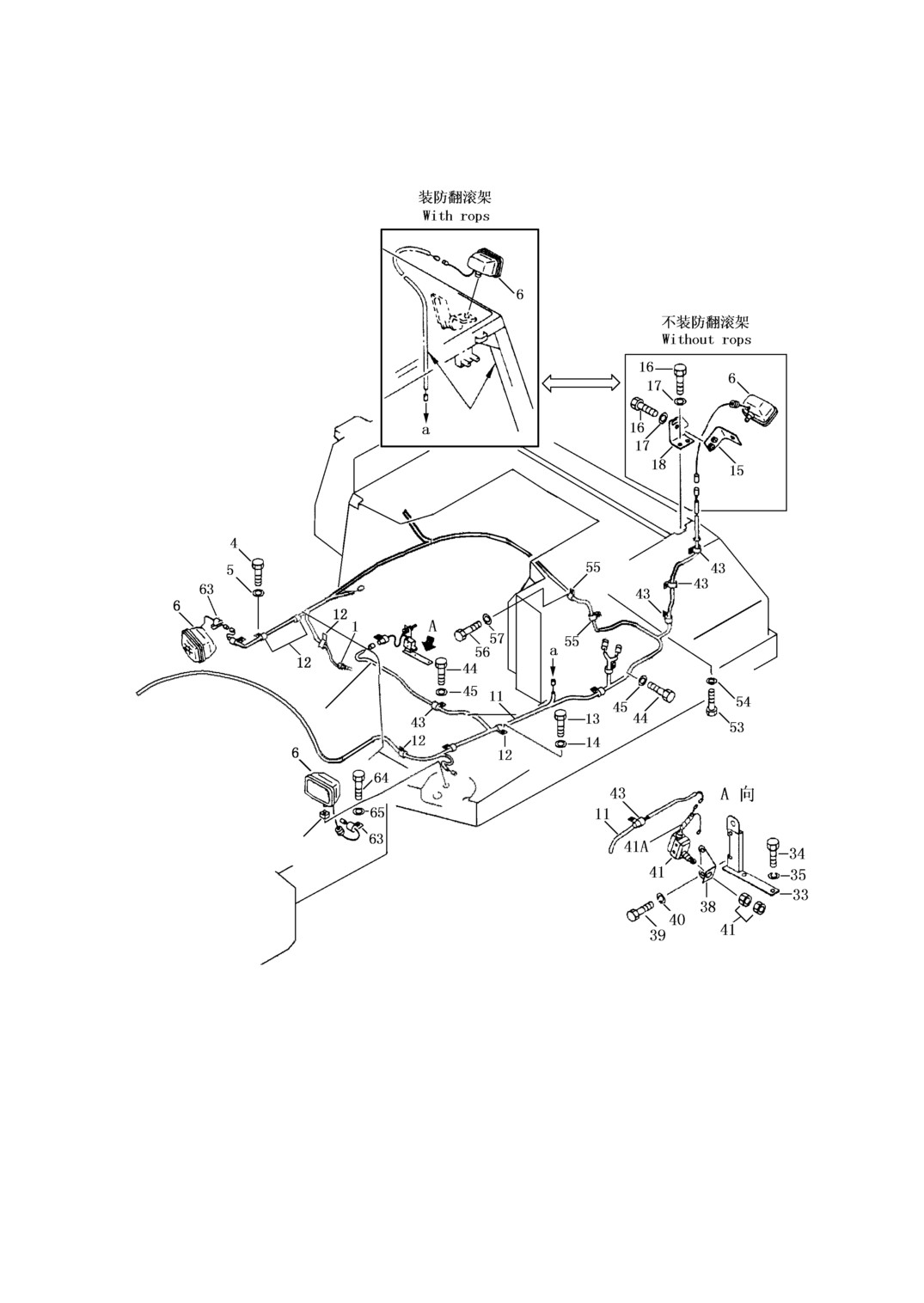

第 802 图
电气系统（2/2）
325
Fig.802 ELECTRICAL SYSTEM
326
电气系统（2/2）
ELECTRICAL SYSTEM
序 号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
1
D2320-00000
油温传感器
sensor, oil temperature
1
4
01010-51220
螺栓
bolt
5
5
01643-31232
垫圈
washer
5
6
D2401-07001
大灯
lamp
3
11
17Y-07C-03000
线束
wiring harness
1
12
08035-12514
线夹
clip
7
13
01010-51220
螺栓
bolt
3
14
01643-31232
垫圈
washer
3
15
154-06-41350
支架
bracket
1
16
01010-51235
螺栓
bolt
4
17
01643-31232
垫圈
washer
4
18
154-06-41340
支架
bracket
1
33
17Y-07-15000
支架
bracket
1
34
01010-51035
螺栓
bolt
2
35
01643-31232
垫圈
washer
2
38
17Y-07-00009
支架
bracket
1
39
01220-30616
螺钉
bolt
2
40
01602-20623
垫圈
washer
2
41
D2590-00800
行程开关
switch, transmission
1
43
08036-11014
线夹
clip
7
44
01010-51020
螺栓
bolt
6
45
01643-31032
垫圈
washer
6
55
08035-11514
线夹
clip
2
56
01010-51220
螺栓
bolt
2
57
01643-31232
垫圈
washer
2
63
08036-11214
线夹
clip
2
64
01010-51220
螺栓
bolt
2
65
01643-31232
垫圈
washer
2
327

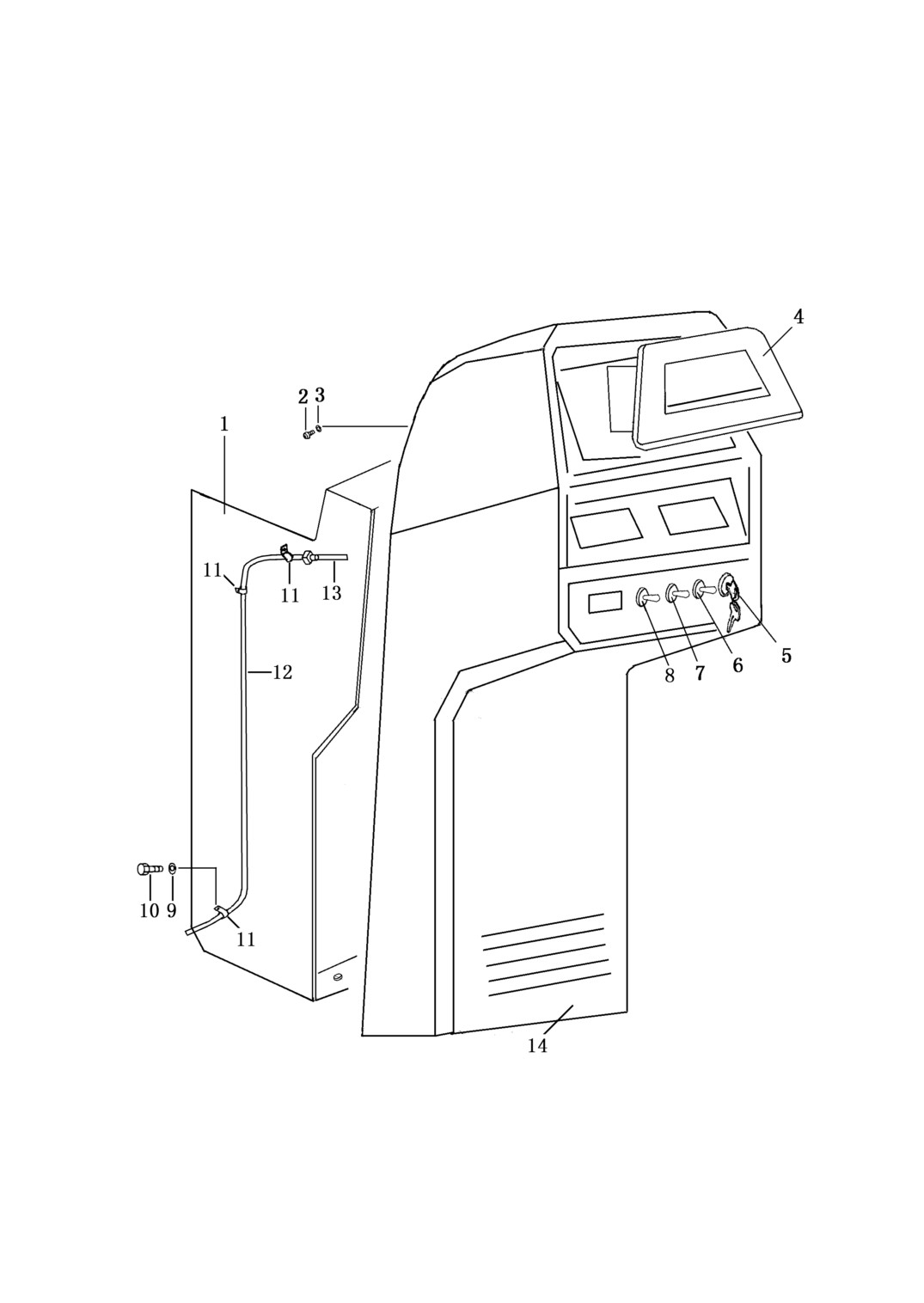

第 803 图
仪 表 箱
Fig.803 INSTRUMENT BOX
328
仪 表 箱
INSTRUMENT BOX
序 号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
1
23Y-07B-09000
箱
box
1
2
01220-30512
螺钉
screw
4
3
01641-20508
垫圈
washer
4
4
D2210-00000
组合仪表 assembled instrument
1
5
D2500-00000
启动开关 switch, starting
1
6
D2530-01500
前灯开关 switch, head lamp
1
7
D2530-01500
后灯开关 switch, rear lamp
1
8
D2530-01500
仪表灯开关 switch
1
9
01643-31032
垫圈
washer
3
10
01010-51016
螺栓
bolt
3
11
08035-12510
线夹
clip
3
12
17Y-07C-07000
线束
wire ass’y
1
13
17Y-07C-09000
线束
wire ass’y
1
14
17Y-91-01000
罩
cover
1
329

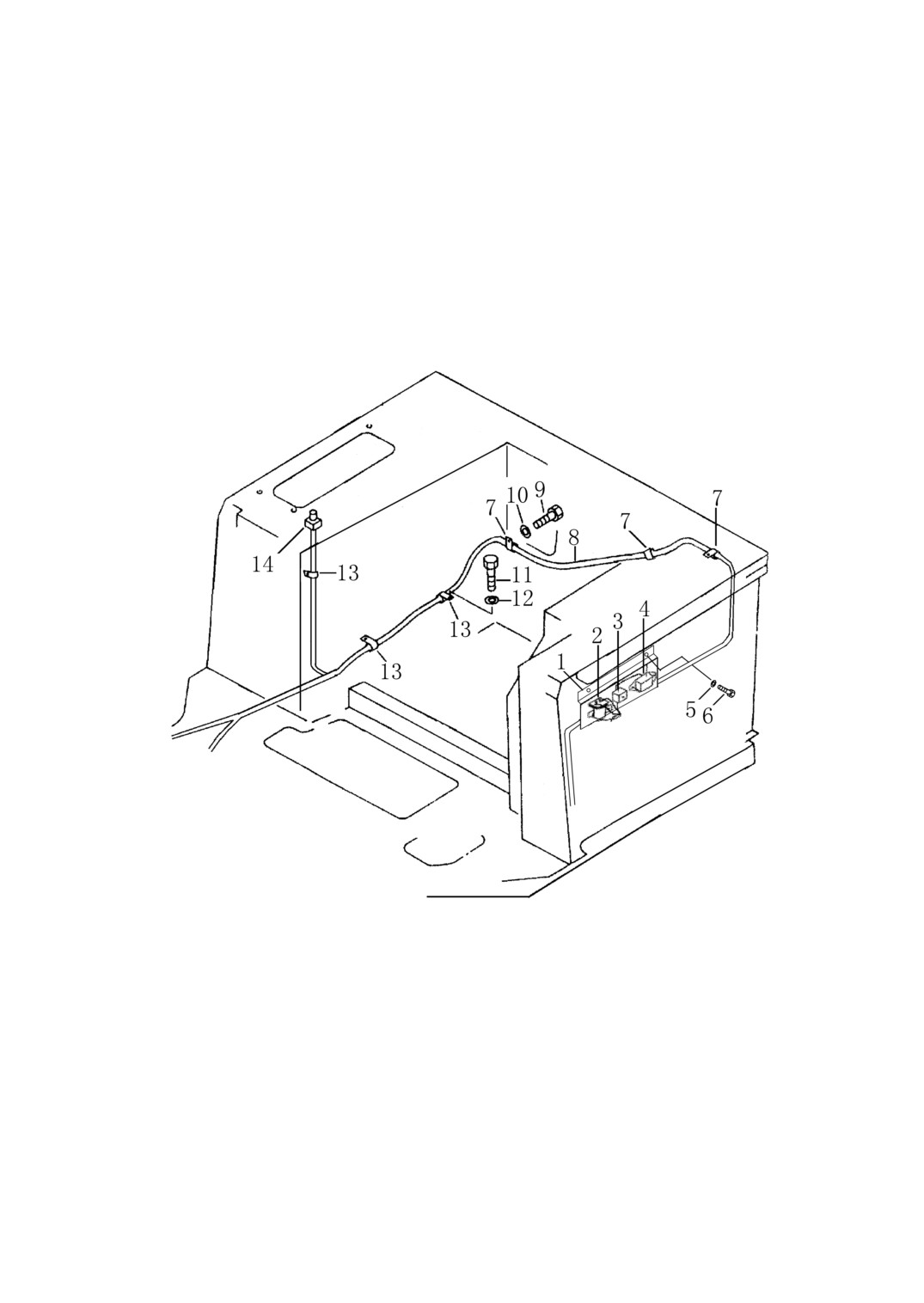

第 804 图 继电器和保险丝盒
Fig.804 RELAY AND FUSE PANEL
330
继电器和保险丝盒
RELAY AND FUSE PANEL
序 号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
1
17Y-07C-04000
板
panel
1
2
216537
启动继电器
starting relay
1
3
3006300
安全继电器
safety relay
1
4
D2763-00900
保险丝盒
fuse box
1
5
01643-30032
垫片
washer
2
6
01010-51235
螺栓
bolt
2
7
08035-02512
线夹
clip
4
8
17Y-07C-03000
线束
wire
1
9
01010-51220
螺栓
bolt
4
10
01643-31232
垫片
washer
4
11
01010-51220
螺栓
bolt
3
12
01643-31232
垫片
washer
3
13
08035-02512
线夹
clip
3
14
02510-00600
喇叭开关
switch，horn
1
331

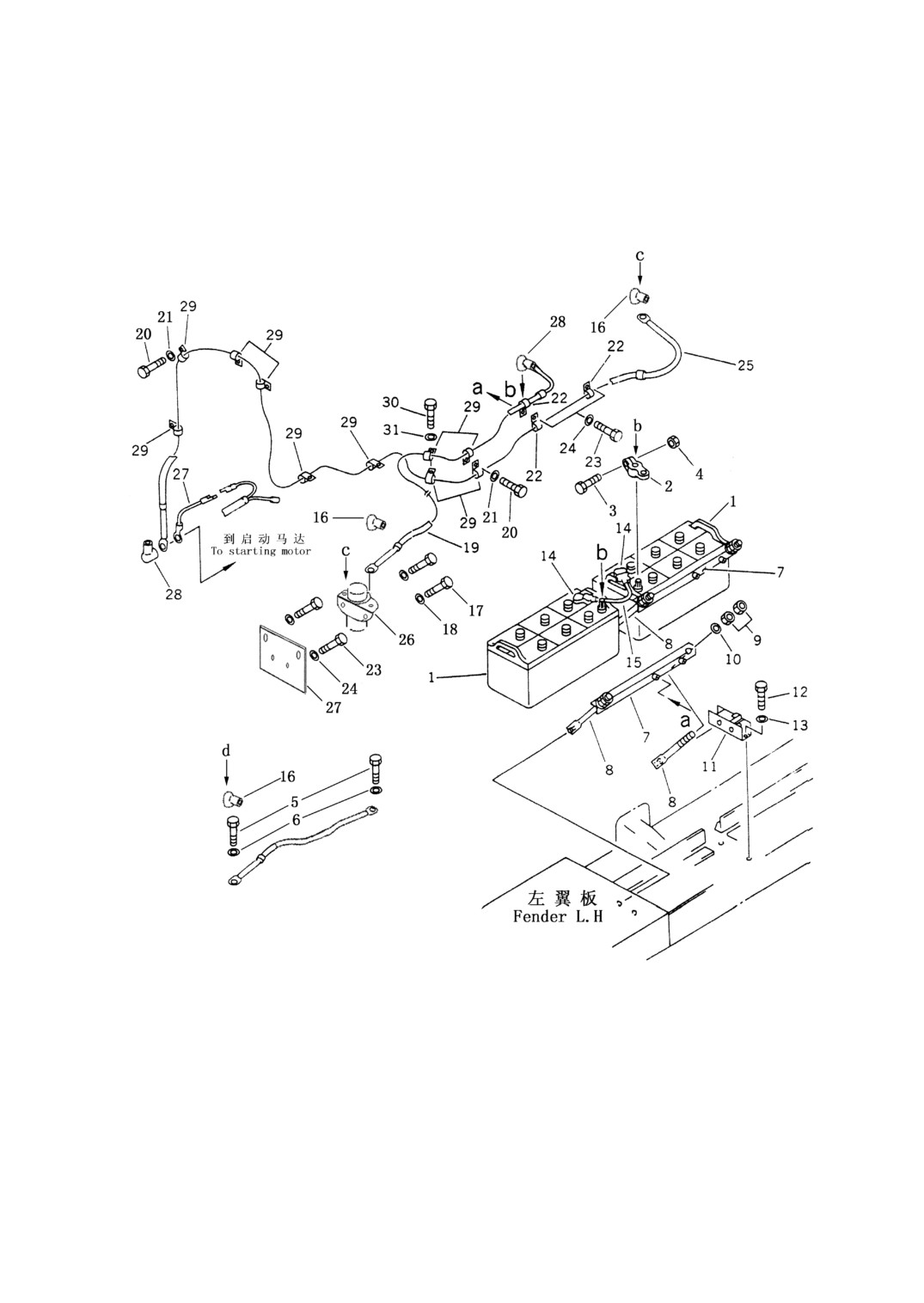

第 805 图
蓄电池和电池继电器
Fig.805 BATTERY AND RELAY SWITCH
332
蓄电池与电池继电器
BATTERY AND RELAY SWITCH
序 号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
1
D1010-20000
蓄电池（200AH） battery
2
2
08000-00000
接线柱“+”
terminal“+”
2
08000-00001
接线柱“—”
terminal“—”
2
3
01010-30830
螺栓
bolt
1
4
01580-00806
螺母
nut
1
5
01050-31018
螺栓
bolt
2
6
01640-01016
垫片
washer
2
7
195-06-19461
压板
holder
2
8
175-06-39621
拉杆
rod
4
9
01580-11008
螺母
nut
8
10
01643-31032
垫片
washer
4
11
17Y-07-13000
支架
bracket
1
12
01010-51220
螺栓
bolt
2
13
01643-31232
垫片
washer
2
14
08038-22511
罩
cap
2
15
154-06-18581
电缆
cable
1
16
08038-00518
罩
cap
3
17
01010-50820
螺栓
bolt
2
18
01643-30823
垫片
washer
2
19
17Y-07C-08000
电缆
cable
1
20
01010-51220
螺栓
bolt
8
21
01643-31232
垫片
washer
8
22
08035-03010
线夹
clip
3
23
01010-51016
螺栓
bolt
4
24
01643-31032
垫片
washer
4
25
17Y-07C-05000
电缆
cable
1
26
D2601-60000
电池继电器
relay
1
27
17Y-07B-07000
板
plate
1
28
08038-00518
罩
cap
2
29
08035-03012
线夹
clip
10
333
