II programma KNUTH completo / Catalogo delle produzioni (2022) - 14

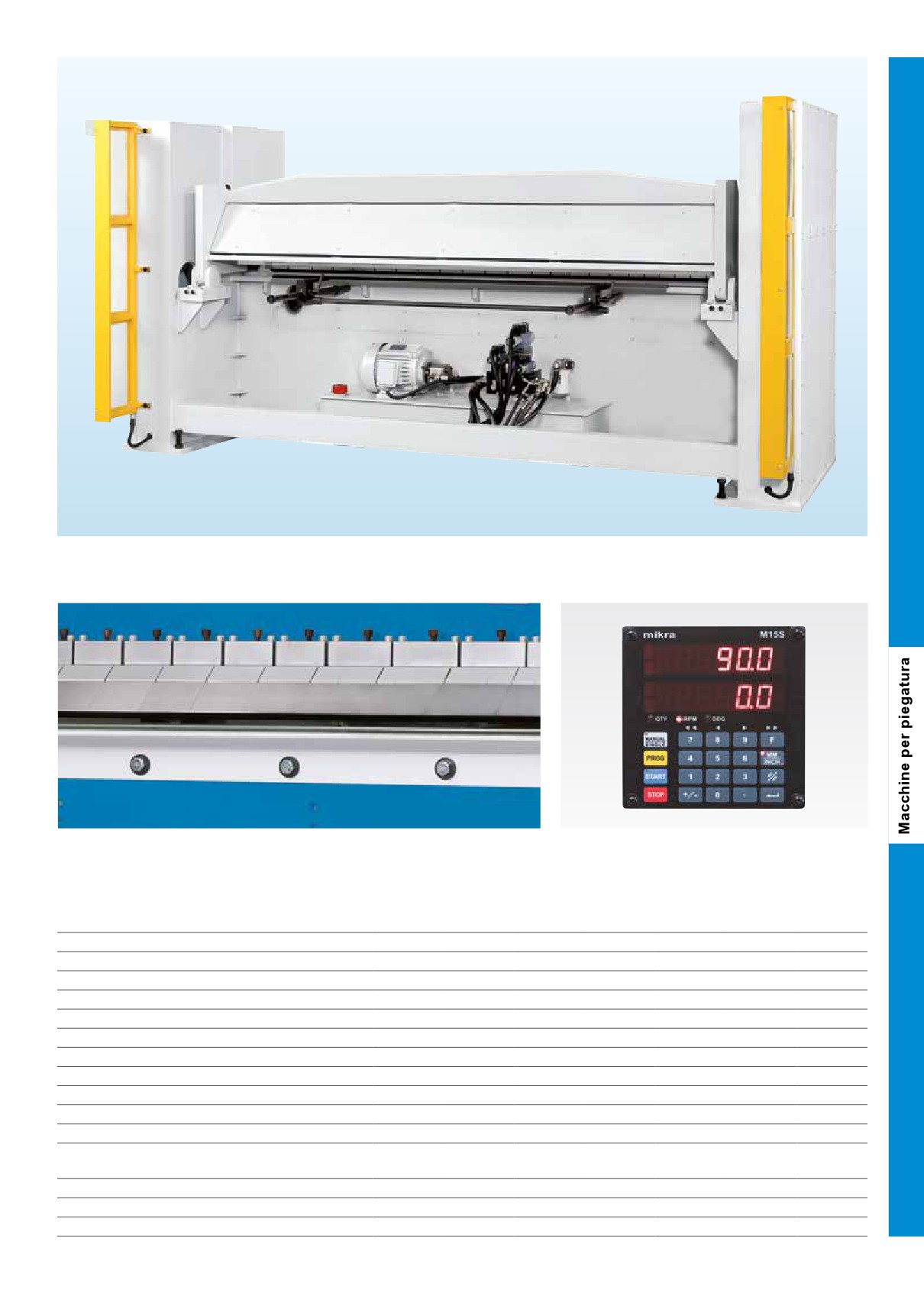

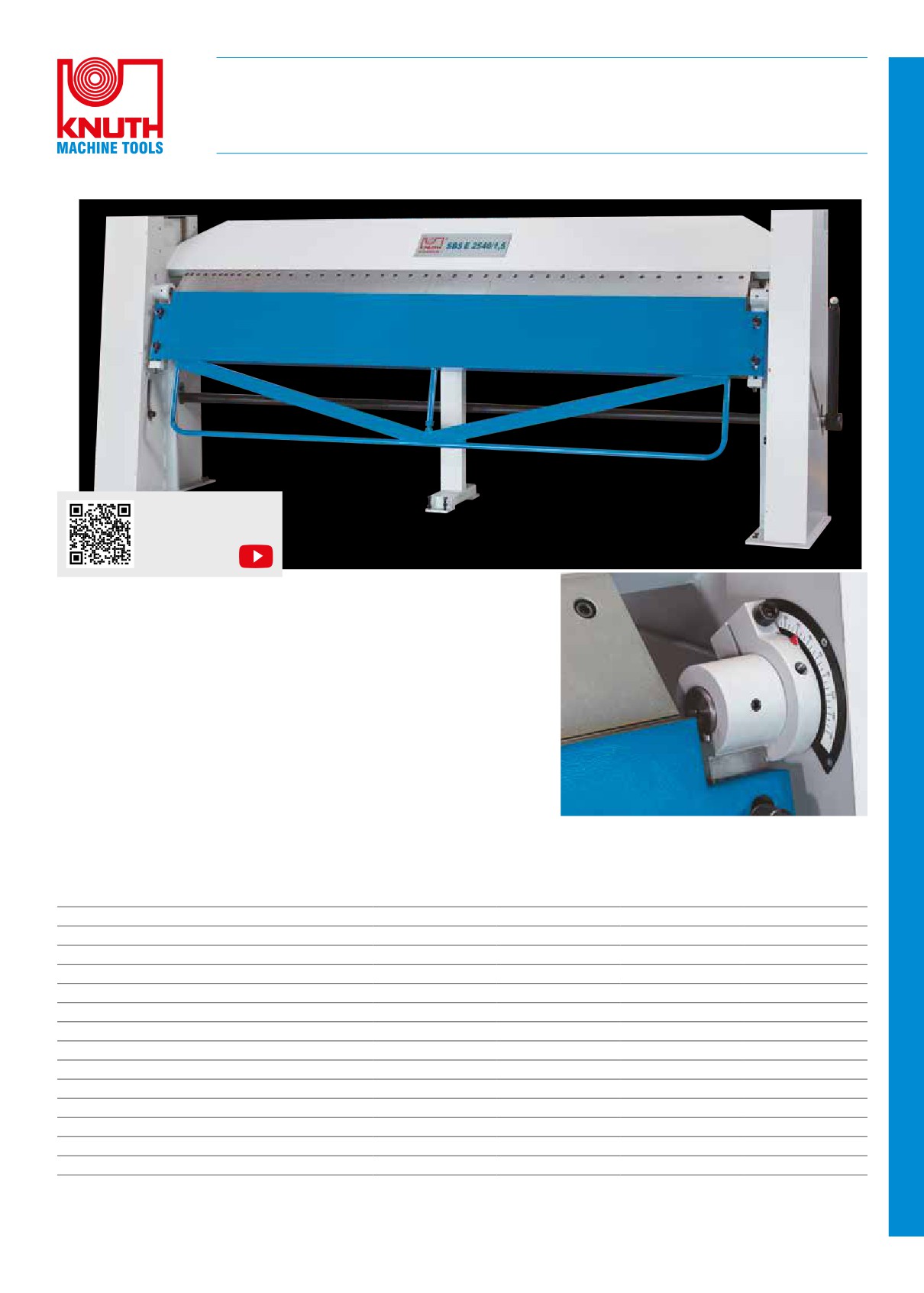

Vista del lato posteriore della macchina - arresto posteriore manuale
L'utensile superiore della dotazione standard è dotato di segmenti 76, 102, 127 e
Regolazione di precisione dell'angolo di piegatura
152 mm
mediante controllo di posizionamento (fornito di serie)
Specifiche tecniche HBM
2045
2065
2545
2565
3145
3165
Area utile di lavoro
Lunghezza di lavorazione
mm
2.035
2.035
2.540
2.540
3.100
3.100
Spessore su acciaio
mm
4,5
6,5
4,5
6,5
4,5
6,5
Spessore su leghe d’acciaio
mm
3
4,5
3
4,5
3
4,5
Orientabilità dell'utensile di piegatura
0-135°
0-135°
0-135°
0-135°
0-135°
0-135°
Corsa utensile superiore
mm
100
100
100
100
100
100
Regolazione trave inferiore
mm
25
25
25
25
25
25
Potenza d'azionamento
Potenza motore azionamento principale
kW
5,5
7,5
5,5
7,5
5,5
7,5
Dimensioni e peso
Volume serbatoio idraulico
l
90
90
90
90
90
90
Dimensioni (lungo x larghezza x altezza)
m
3,3x1,55
3,3x1,55
3,9x1,7
3,9x1,75
4,5x1,75
4,5x1,75
x1,9
x1,9
x1,9
x2,05
x1,95
x2,05
Peso
kg
3.200
4.328
5.100
6.200
5.500
7.100
Nr. part.
131402
131404
131408
131410
131414
131416
261
Maggiori informazioni su www.knuth.com
Piegatrice
SBS E
Pesante piegatrice manuale con utensile superiore segmentato
In fig. SBS E 2540/1,5
Guardate questa
macchina al lavoro
in you tube
• questa serie di macchine si contraddistingue per la struttura particolarmente rigida
e robusta e convince per la semplicità d'uso e la precisione di lavorazione
• tutti i modelli della serie dispongono di un utensile superiore temprato e
segmentato
• i segmenti possono essere rimossi individualmente e consentono, tra l'altro, di
piegare tutti di lati di una vasca
• riscontro angolare regolabile per la lavorazione di piccole serie con la stessa
angolazione
• negli optional è compreso un riscontro posteriore regolabile
Optional
per questa macchina disponibili sul nostro sito alle pagine dedicate alle SBS E (utiliz-
zare la funzione di ricerca prodotto)
Angolo di piegatura esatto su tutta la lunghezza
Specifiche tecniche SBS E
2020/2,0
2540/1,5
3020/1,2
Area utile di lavoro
Lunghezza di lavorazione
mm
2.020
2.540
3.020
Spessore max. lamiera
mm
2
1,5
1,2
Altezza di lavoro
mm
920
920
920
Punzone di piegatura
Corsa
mm
120
120
120
Spalla di piegatura
Angolo di piegatura massimo
°
135
135
135
Gamma di regolazione asse A
mm
15
15
15
Dimensioni e peso
Dimensioni (lungo x larghezza x altezza)
m
2,8x0,85x1,3
3,32x0,72x1,5
3,8x0,72x1,5
Peso
kg
1.025
1.250
1.385
Nr. part.
131367
131371
131372
262
Maggiori informazioni su www.knuth.com
Piegatrice motorizzata a 3 rulli
KRM-A
Azionamento motorizzato con pedale ed interruttore di sicurezza

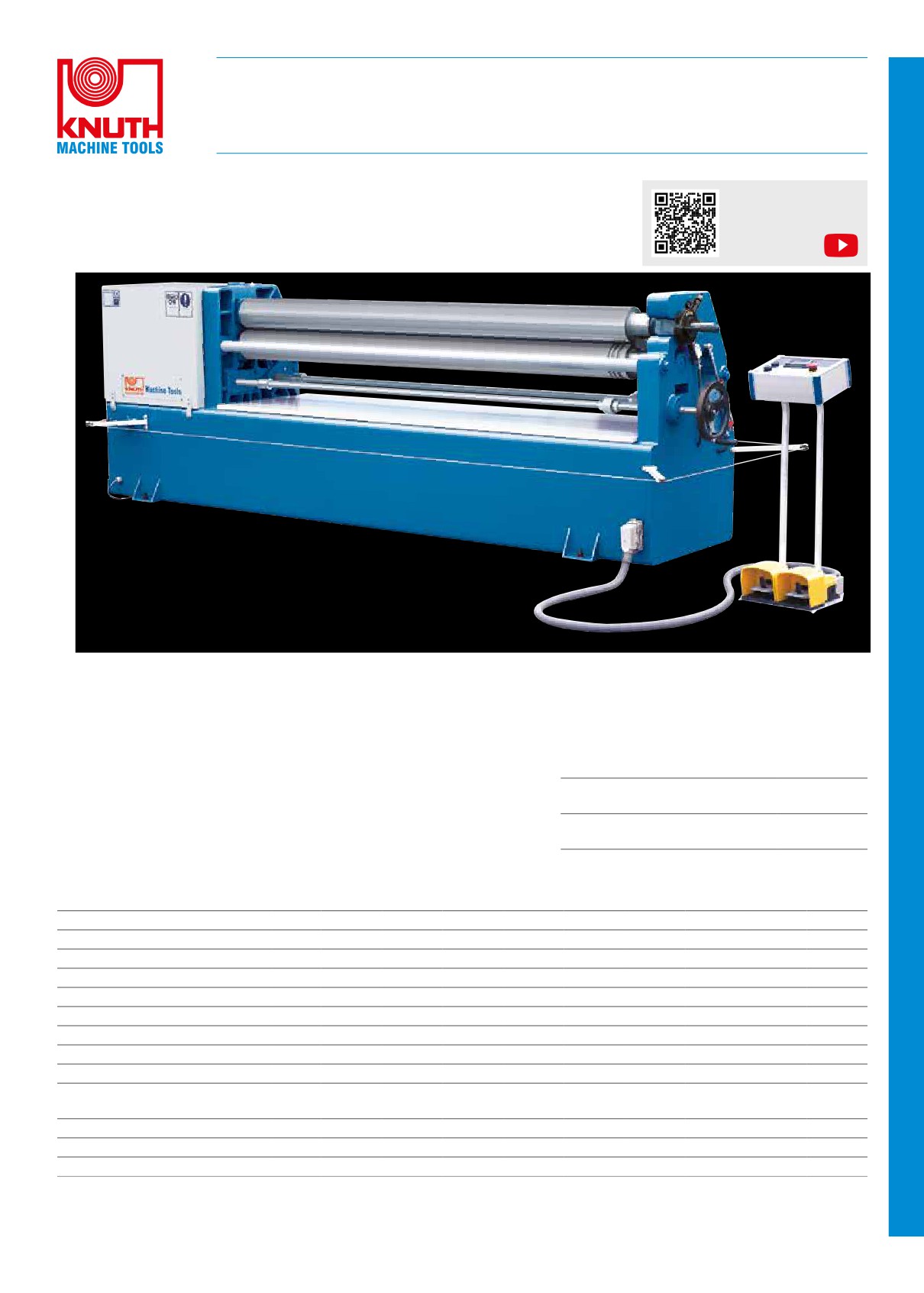

• piegatrici asimmetriche a tre rulli
• rulli temprati, adatti anche per la lavorazione di
acciaio al vanadio
• rullo inferiore e posteriore regolabili
• scanalatura con nucleo in filo metallico
• rullo superiore estraibile con bloccaggio eccentrico
• comando a pedale
• rullo posteriore o avanzamento manuale
• freno motore
• completa di funzione per piegatura conica
In fig. KRM-A 20/1,5
Specifiche tecniche KRM-A
10/3,0
12/2,5
15/2,2
20/1,5
Area utile di lavoro
Lunghezza di lavorazione
mm
1.050
1.250
1.550
2.050
Spessore max. lamiera
mm
3,3
3
2,5
2
Spessore max. lamiera per pre-piegatura
mm
3
2,5
2,2
1,8
Diametro di piegatura (min.)
mm
130
130
130
135
Diametro rulli
mm
90
90
90
95
Velocità rulli
m/min
6
6
6
6
Potenza d'azionamento
Potenza motore azionamento principale
kW
1,1
1,1
1,1
1,1
Dimensioni e peso
Dimensioni (lungo x larghezza x altezza)
m
2,1x0,8x1,13
2,35x0,8x1,13
2,6x0,8x1,13
3,03x0,8x1,13
Peso
kg
500
570
570
635
Nr. part.
131881
131882
131883
131884

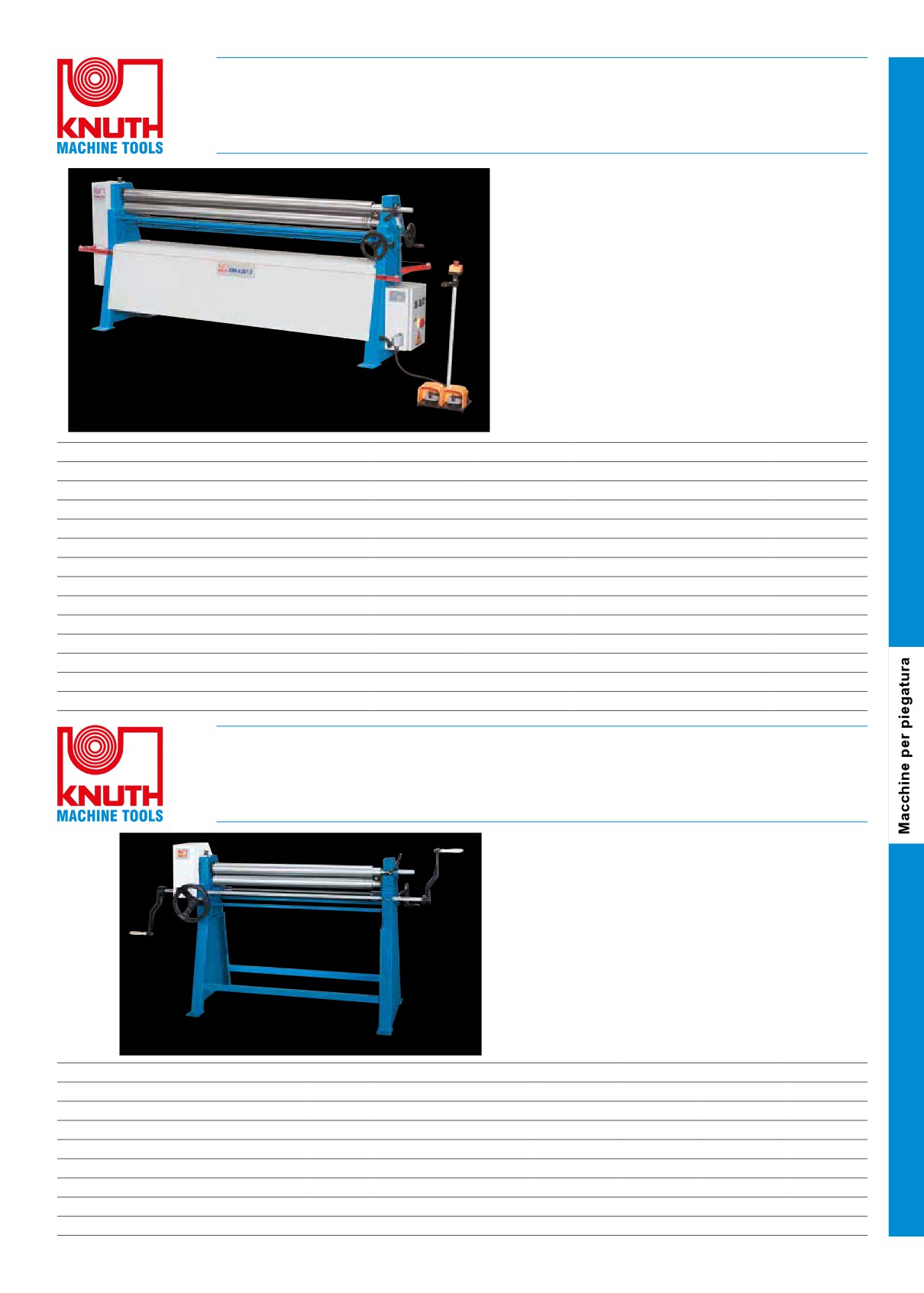

Piegatrice manuale
KR
Stabile struttura in ghisa con rulli ad azionamento manuale
• rulli temprati, adatti anche per la lavorazione di acciaio al
vanadio
• rullo superiore orientabile
• semplice regolazione del rullo posteriore e inferiore tramite
volantino
• Rullo inferiore e posteriore dotati di canalina di supporto
per filo di piegatura
In fig. KR 10/3,0
• rinvio a ingranaggi
• completa di funzione per piegatura conica
Specifiche tecniche KR
10/1,0
10/1,5
10/3,0
12/1,5
15/2,0
20/1,5
Area utile di lavoro
Lunghezza di lavorazione
mm
1.050
1.050
1.050
1.250
1.550
2.050
Spessore max. lamiera
mm
1
1,5
3
1,5
2,2
1,8
Diametro rulli
mm
56
70
90
75
90
95
Dimensioni e peso
Dimensioni (lungo x larghezza x altezza)
m
1,3x0,7x1,1
1,3x0,7x1,1
2,1x0,8x1,13
2x0,8x1,12
2,6x0,8x1,1
3,03x0,8x1,13
Peso
kg
240
320
500
510
570
635
Nr. part.
131885
131886
131887
131888
131889
131890
263
Maggiori informazioni su www.knuth.com
Piegatrici a tre rulli
KRM
Macchina dal design moderno e di facile utilizzo, con rulli asimmetrici
Guardate questa
macchina al lavoro
in you tube
In fig. KRM 10/4,0 con optional (regolazione
motorizzata del rullo posteriore)
• rulli temprati, adatti anche per la lavorazione di acciaio al vanadio
Dotazione standard:
• movimento destra/sinistra con azionamento a motore e interruttore a pedale
rulli temprati, dispositivo per piegatura conica
• volantino per avanzamento del rullo posteriore
• regolazione rapida dei rulli (con azionamento a motore opzionale)
• scanalatura con nucleo in filo metallico
Optional
Nr. par t.
• il rullo superiore fuoriesce attraverso la chiusura eccentrica
• Regolazione motorizzata del rullo
133965
• completa di funzione per piegatura conica
posteriore per KRM (131967)
• Indicatore digitale per KRM
133967
(131962/131963/131964/131966)
Specifiche tecniche KRM
10/4,0
10/5,0
12/3,5
12/4,0
12/5,0
15/3,0
15/4,0
20/3,0
20/4,0
Area utile di lavoro
Lunghezza di lavorazione
mm
1.050
1.050
1.250
1.250
1.250
1.550
1.550
2.050
2.050
Spessore max. lamiera
mm
5
5,5
4
4,5
5,5
3,5
4,5
4
4,5
Spessore max. lamiera per pre-piegatura mm
4
5
3,5
4
5
3
4
3
4
Diametro di piegatura (min.)
mm
150
190
150
175
210
150
190
190
210
Diametro rulli
mm
110
130
110
120
140
110
130
130
140
Potenza d'azionamento
Potenza motore azionamento principale kW
2,2
2,2
2,2
2,2
2,2
2,2
2,2
2,2
2,2
Dimensioni e peso
Dimensioni
m
1,82x0,85
1,82x0,9
2,32x0,85
2,02x0,85
2,02x0,9
2,62x0,85
2,32x0,9
3,3x0,9
3,24x0,9
(lungo x larghezza x altezza)
x1,15
x1,2
x1,15
x1,15
x1,2
x1,15
x1,2
x1,2
x1,2
Peso
kg
1.080
1.220
1.150
1.250
1.365
1.220
1.360
1.480
1.530
Nr. part.
131960
131961
131962
131963
131964
131965
131966
131967
131968
264
Maggiori informazioni su www.knuth.com

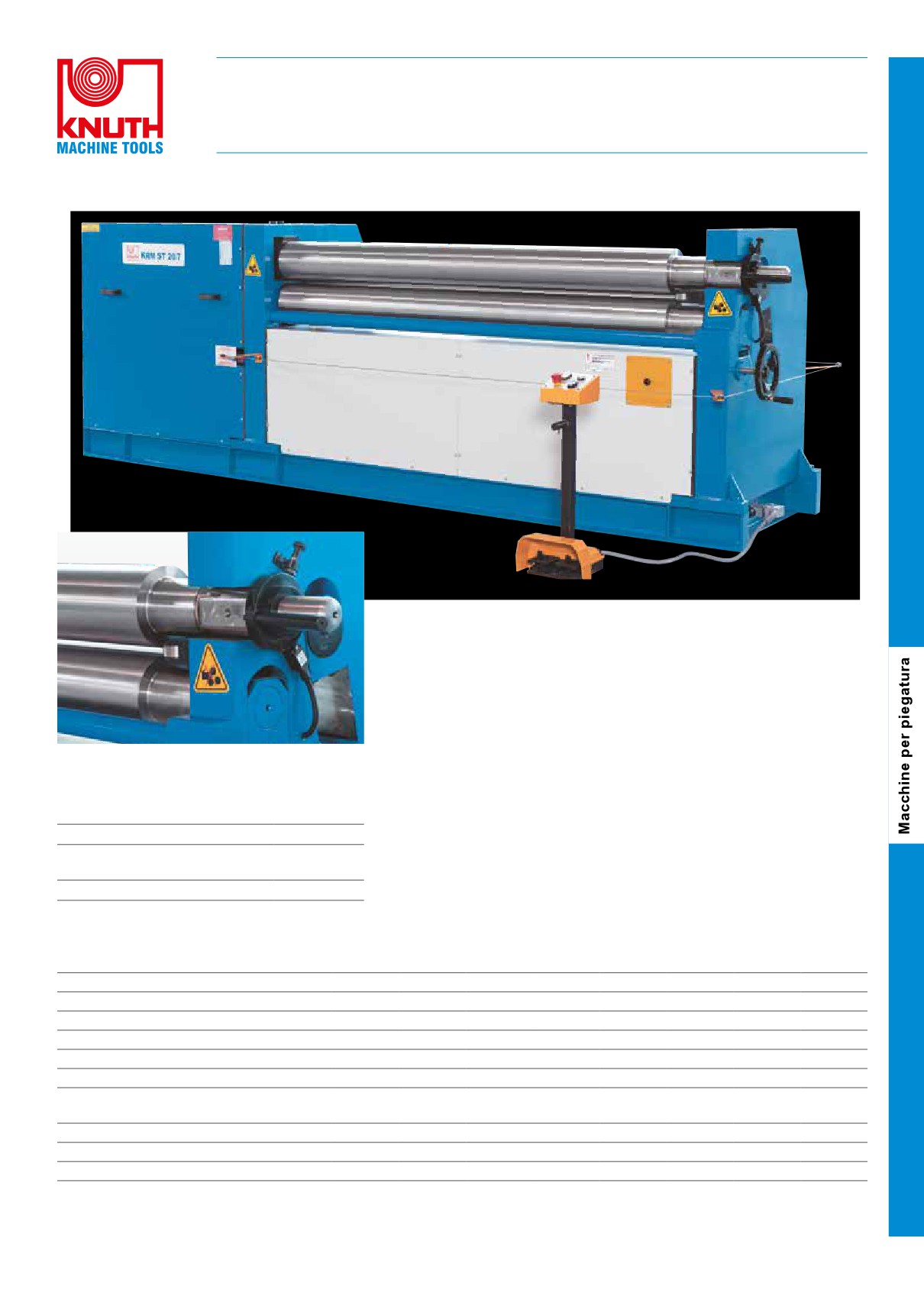

Piegatrice motorizzata a 3 rulli
KRM ST
Macchina dal design moderno e di facile utilizzo, con rulli asimmetrici
• Rulli temprati, adatti anche per la lavorazione di acciaio al vanadio
• Dispositivo per piegatura conica
• Regolazione rulli posteriori motorizzata
• Solida struttura in acciaio
• Rulli in acciaio di qualità
•
2 rulli motorizzati
• Rullo superiore orientabile
Il rullo superiore può essere ruotato verso l‘esterno
• Alimentazione rullo inferiore a regolazione manuale, regolazione motorizzata
disponibile come optional
• Come optional sono disponibili prolunghe per rulli di piegatura profili
Optional
Nr. par t.
• set di rulli per profili
253704
• Indicatore digitale per la regolazione
253707
Dotazione standard:
dei rulli posteriori
rulli temprati, dispositivo per piegatura conica, regolazione rullo posteriore
• rulli prolungati
253723
motorizzata, lubrificazione centralizzata automatica, manuale d'uso
Specifiche tecniche KRM ST
15/8
20/6
20/7
25/5
25/6
30/4
30/5
Lunghezza di lavorazione
mm
1.550
2.050
2.050
2.550
2.550
3.050
3.050
Spessore max. lamiera
mm
8
6
7
5
6
4
5
Spessore max. lamiera per pre-piegatura
mm
7
5
6
4
5
3
4
Diametro di piegatura (min.)
mm
255
255
285
270
285
285
300
Diametro rulli
mm
170
170
190
180
190
190
200
Potenza motore azionamento principale
kW
4
4
4
4
4
4
4
Dimensioni (lungo x larghezza x altezza)
m
3,35x0,72
3,85x0,72
4,2x0,95
4,35x0,95
4,7x0,95
5,2x0,95
5,2x0,95
x1,05
x1,05
x1,3
x1,3
x1,3
x1,3
x1,3
Peso
kg
1.850
2.100
3.100
3.050
3.400
3.750
4.000
Nr. part.
130780
130781
130782
130783
130784
130785
130786
265
Maggiori informazioni su www.knuth.com
Piegatrici idrauliche a 4 rulli
RBM
Per lavorare in maniera precisa lamiere di grandi dimensioni

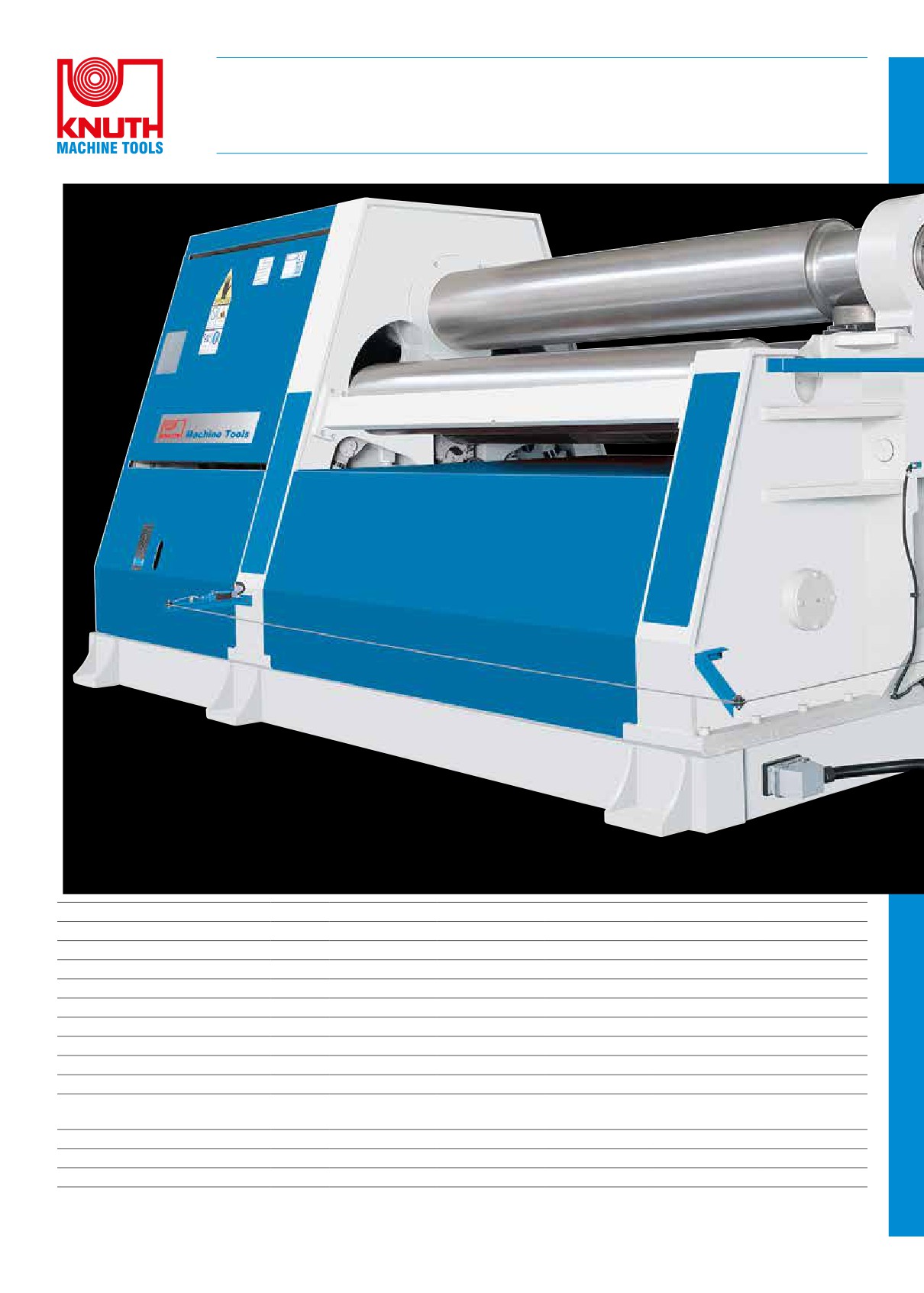

In fig. RBM 25/20
Specifiche tecniche RBM
20/06
20/20
25/08
25/16
25/25
Area utile di lavoro
Lunghezza di lavorazione
mm
2.100
2.100
2.600
2.600
2.600
Spessore max. lamiera
mm
6
20
8
16
25
Spessore max. lamiera per pre-piegatura mm
4
16
6
13
20
Diametro rullo superiore
mm
160
300
210
300
360
Diametro rullo inferiore
mm
140
270
190
270
330
Diametro rullo laterale
mm
120
210
170
210
250
Potenza d'azionamento
Potenza motore pompa sistema idraulico kW
2,2
15
7,5
11
18,5
Dimensioni e peso
Dimensioni
m
4,14x1,14
4,53x1,73
4,64x1,39
5,03x1,73
5,04x1,9
(lungo x larghezza x altezza)
x1,04
x1,49
x1,3
x1,49
x1,68
Peso
kg
2.320
7.000
4.600
8.110
11.800
Nr. part.
131900
131903
131906
131909
131912
266
Maggiori informazioni su www.knuth.com

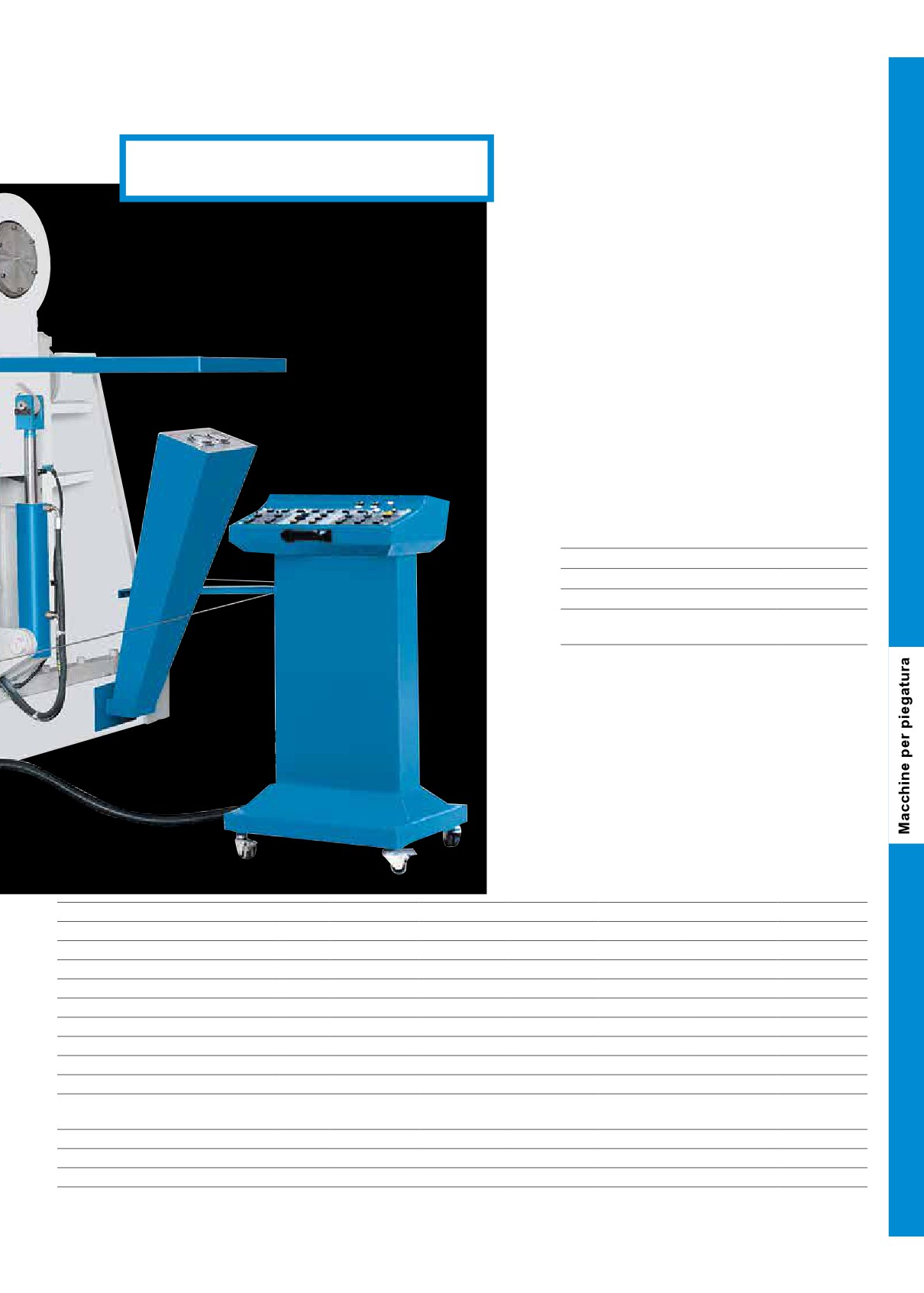

• telaio macchina moltro robusto, sostenuto da una
struttura macchina ralizzata secondo le tecniche più
moderne ed una lunga esperienza
• supporto ribaltabile idraulico, per uno
scarico agevole del pezzo
• regolazione posizionamento, parallelismo e conicità
Ulteriori piegatrici a 4 rulli con NC Teach-In
rulli tramite pannello di controllo
disponibili sul nostro sito
• tutti i rulli sono temprati e dotati di cuscinetti
d‘estrema precisione
• rulli superiori ed inferiori ad azionamento idraulico
• componenti idraulici Parker e Bosch
• componenti elettrici Siemens e Telemecanique
• diametro min. di piegatura
5 x Ø del rullo superiore (RBM 30/70)
3 x Ø del rullo superiore (tranne RBM 30/70)
Dotazione standard:
rulli temprati, dispositivo per piegatura conica, indi-
catore di posizione digitale, pannello di comando,
manuale d'uso
Optional
Nr. par t.
• Tavola di avanzamento materiale
133934
• Supporto laterale
133935
• Supporto centrale
133936
• Velocità di lavorazione a variazione
133903
continua
Ulteriori optional per queste macchine disponibili sul
nostro sito
Specifiche tecniche RBM
25/45
30/13
30/20
30/50
40/08
40/16
Area utile di lavoro
Lunghezza di lavorazione
mm
2.600
3.100
3.100
3.100
4.100
4.100
Spessore max. lamiera
mm
45
13
20
50
8
16
Spessore max. lamiera per pre-piegatura
mm
35
10
16
40
6
13
Diametro rullo superiore
mm
460
300
360
540
300
390
Diametro rullo inferiore
mm
420
270
330
510
270
360
Diametro rullo laterale
mm
360
210
250
440
210
300
Potenza d'azionamento
Potenza motore pompa sistema idraulico
kW
30
11
15
55
7,5
15
Dimensioni e peso
Dimensioni
m
5,97x2,3
6,67x3
6,53x1,73
7,24x2,1
5,53x1,73x1,495,54x1,9
(lungo x larghezza x altezza)
x2,59
x1,68
x2,93
x1,49
x1,98
Peso
kg
30.000
8.800
13.200
40.000
9.930
20.800
Nr. part.
131915
131921
131924
131927
131933
131936
267
Maggiori informazioni su www.knuth.com
Piegatrici motorizzate per profili
KPB 50 • KPB 30
Piegatrici per profili molto economiche per un uso universale nelle aziende artigiane
• scala millimetrata per la regolazione dei rulli
• alberi degli azionamenti rettificati e con doppio
supporto, che girano su cuscinetti a rulli conici
posizionati a distanza molto ravvicinata
• il blocco centrale, costituito di un solo pezzo, scorre
su guide rettificate
• regolazione meccanica, 2 rulli di trascinamento,
possibilità d'utilizzo sia in orizzontale che in
verticale

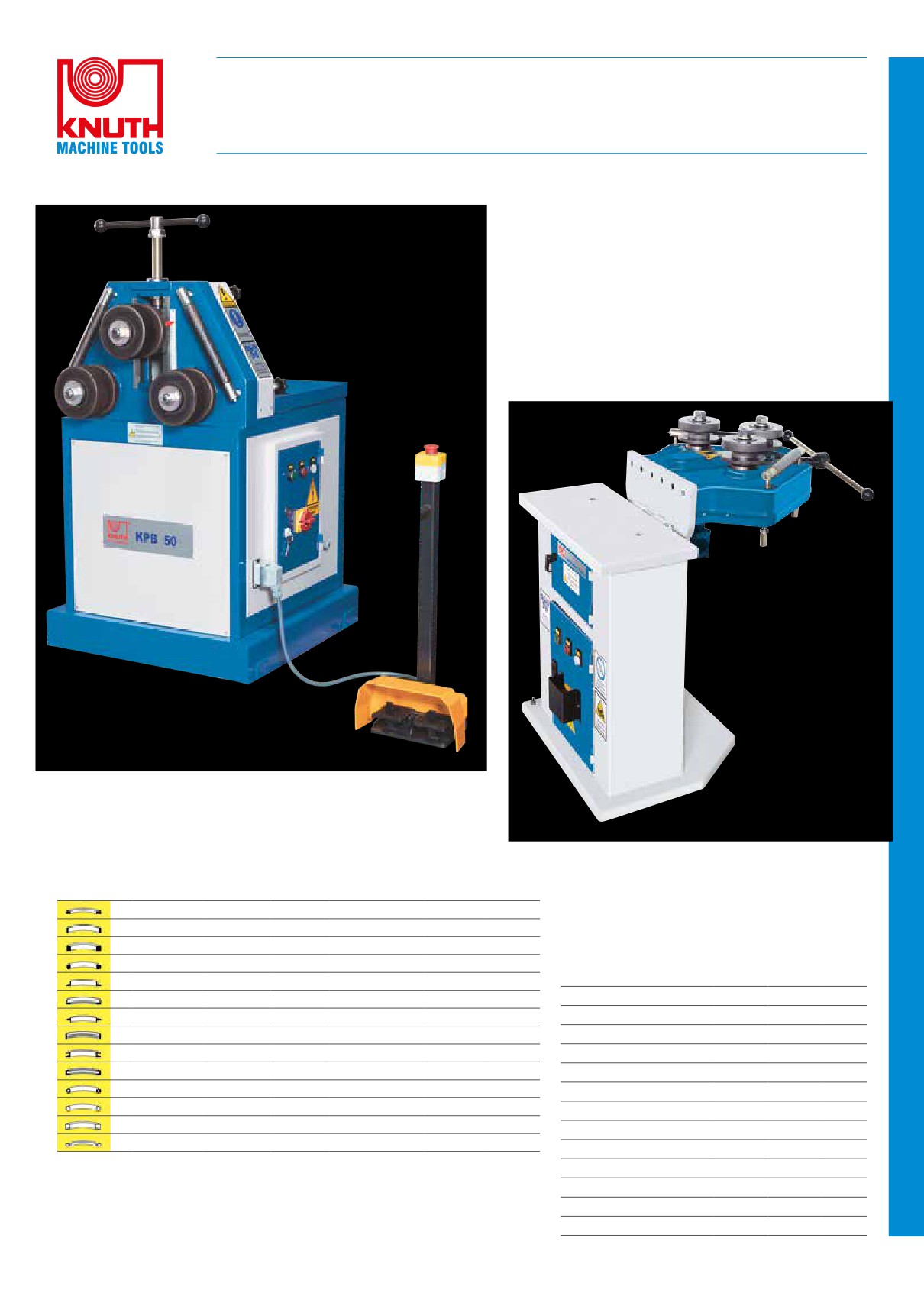

In fig. KPB 50
In fig. KPB 30
Esempi KPB 30
KPB 50
Dotazione standard:
profilo
dimensioni piegare Ø* rotolo
dimensioni
piegare Ø* rotolo
rulli standard, interruttore a pedale, pannello di
50x10
800
A
60x10/50x12
800
A
comando, attrezzi di servizio, manuale d'uso
80x15
700
A
120x15
750
A
30x30
700
A
35x35/20x20
1200/400
A
Ø 30
700
B
Ø 35
800
B
Specifiche tecniche KPB
30
50
40x5
400
A
50x5
850
A
Area utile di lavoro
40x5
500
A
50x5
1200
A
50x6
800
A
50
650
A
Diametro alberi
mm
30 / 35
50
50
850
A
50
900
A
Diametro rulli
mm
132 / 137
155
UNP50
400
B
UNP60
550
A
Velocità di piegatura
m/min
2,1
4,3
UNP50
500
B
UNP60
700
A
Potenza d'azionamento
1 1/2“
900
B
33,7x2,65
320
B
Potenza motore azionam. principale kW
0,75
1,5
Ø 60x2
1200
B
Ø 70x2
1200
B
Dimensioni e peso
40x40x3
B
60x60x3
B
Peso
kg
185
400
50x30x3
B
50x40x3
B
Lunghezza
mm
670
730
* almeno piegare Ø
A rodillos estándar
Larghezza
mm
530
830
B rodillos especiales
Altezza con basamento mm
1.350
1.350
Nr. part.
130158
131151
268
Maggiori informazioni su www.knuth.com

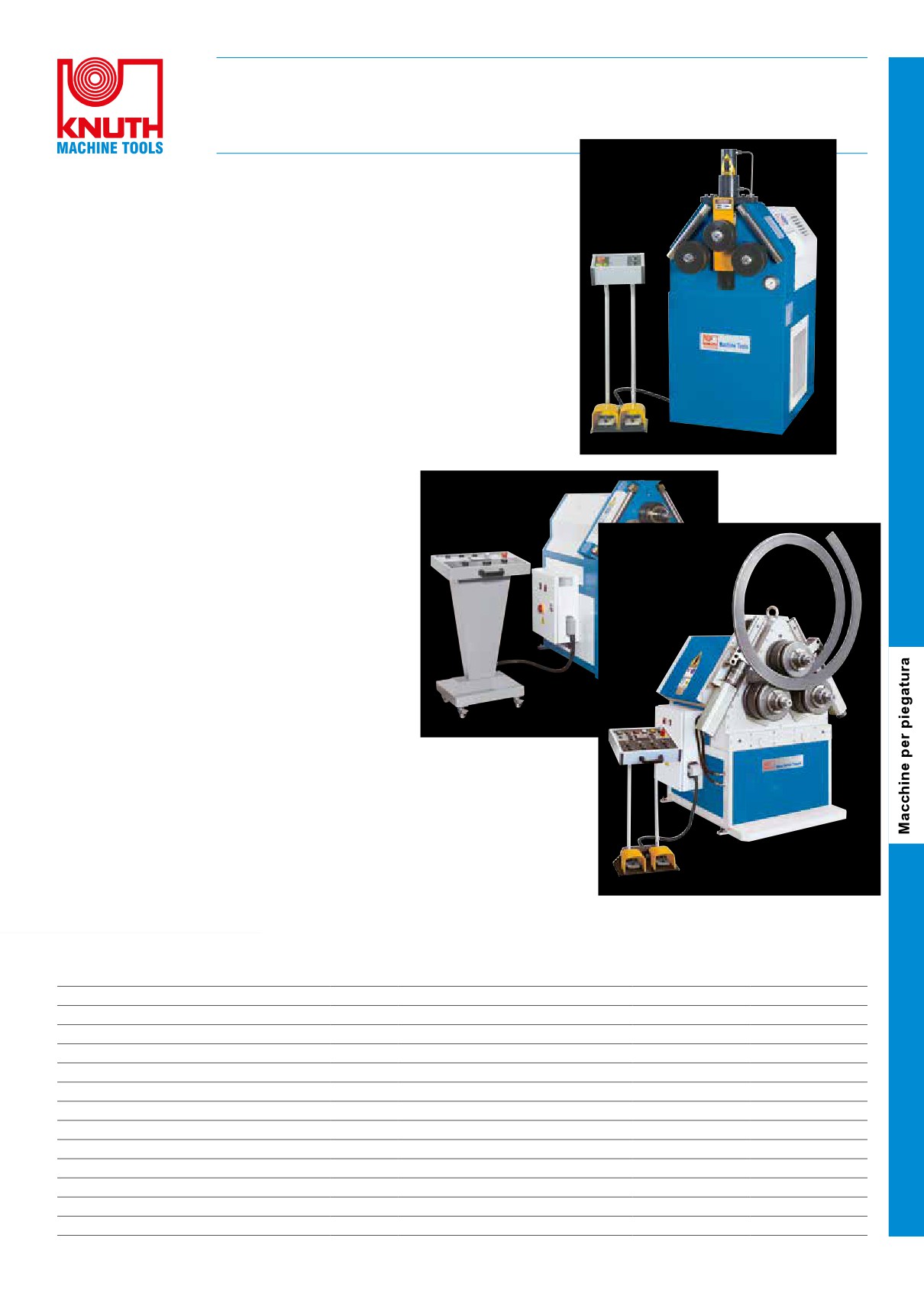

Piegatrici idrauliche per profili
KPB 45 • 61 • 81 • 101
Potenti piegatrici da produzione, adatte per lavorazioni complesse
KPB 45
• il sistema modulare dei rulli standard consente di adattarli in
maniera ottimale al profilo da realizzare
• rulli di raddrizzatura a regolazione manuale
• alberi temprati e rettificati
• possibilità di lavorazione sia orizzontale che in verticale
• componenti idraulici di primari costruttori
• movimento del rullo superiore di tipo idraulico
• unità di comando separata
Dotazione standard KPB 45:
• pannello di comando, rulli standard, attrezzi di servizio,
In fig. KPB 45
manuale d'uso
KPB 61, 81, 101
• il sistema modulare dei rulli standard consente di adattare
queste macchine a svariati profili di lavorazione
•
3 rulli ad azionamento idraulico
• alberi temprati e rettificati
• frizione di sicurezza contro i sovraccarichi
• regolazione rullo inferiore di tipo idraulico con display
digitale
• rulli di raddrizzamento regolabili idraulica mente; opzionale
• possibilità di lavorazione sia orizzontale che in verticale
• componenti idraulici di primari costruttori
In fig. KPB 61
Dotazione standard KPB 61, 81, 101:
• indicatore digitale, pannello di comando, rulli standard,
attrezzi di servizio, manuale d'uso
In fig. KPB 81 con optional: rulli
di raddrizzatura a regolazione
idraulica
Specifiche tecniche
KPB 45
KPB 61
KPB 81
KPB 101
Area utile di lavoro
Diametro alberi
mm
50 / 40
60
80
100
Diametro rulli
mm
152 / 162
177
245
315
Velocità di piegatura
m/min
3,3
6,4
4,2
5,4
Rulli con azionamento
pz
3
3
3
3
Potenza d'azionamento
Potenza motore pompa sistema idraulico
kW
1,5
4
5,5
11
Tensione d'alimentazione
V
400
400
400
400
Dimensioni e peso
Dimensioni (lungo x larghezza x altezza)
m
0,78x0,95x1,65
1,26x0,94x1,39
1,38x1,04x1,54
1,44x1,22x1,68
Peso
kg
500
1.080
1.600
3.500
Nr. part.
131150
131194
131200
131206
269
Maggiori informazioni su www.knuth.com

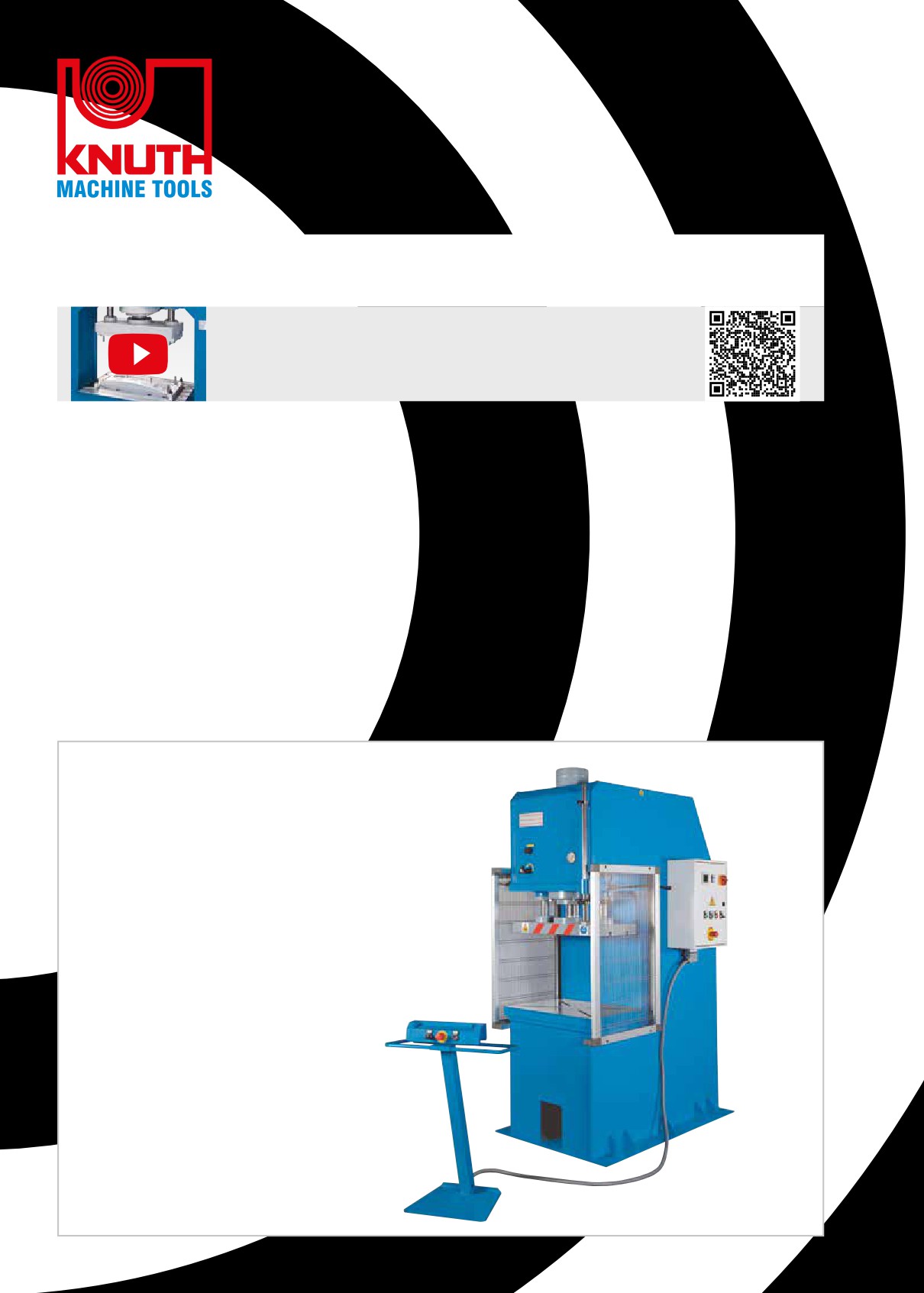

Presse
Convincetevi dal vivo: molti modelli possono essere visionati e provati nei nostri magazzini oppure presso
qualche utilizzatore nelle vostre vicinanze. Prendete un appuntamento per una prova! info@knuth.com
Vivete l‘esperienza delle nostre macchine in funzione!
Con il nostro canale YouTube KNUTH Machine Tools potrete essere
sempre aggiornati sulle novità e gli sviluppi della nostra azienda.
Pressa idraulica con montante a C
HPK A
Potenza 40 - 300 t
Corsa 500 mm
Piastre e tavole di lavoro di grandi dimensioni
per utensili grandi
Pagg. 274 / 275
270
Maggiori informazioni su www.knuth.com

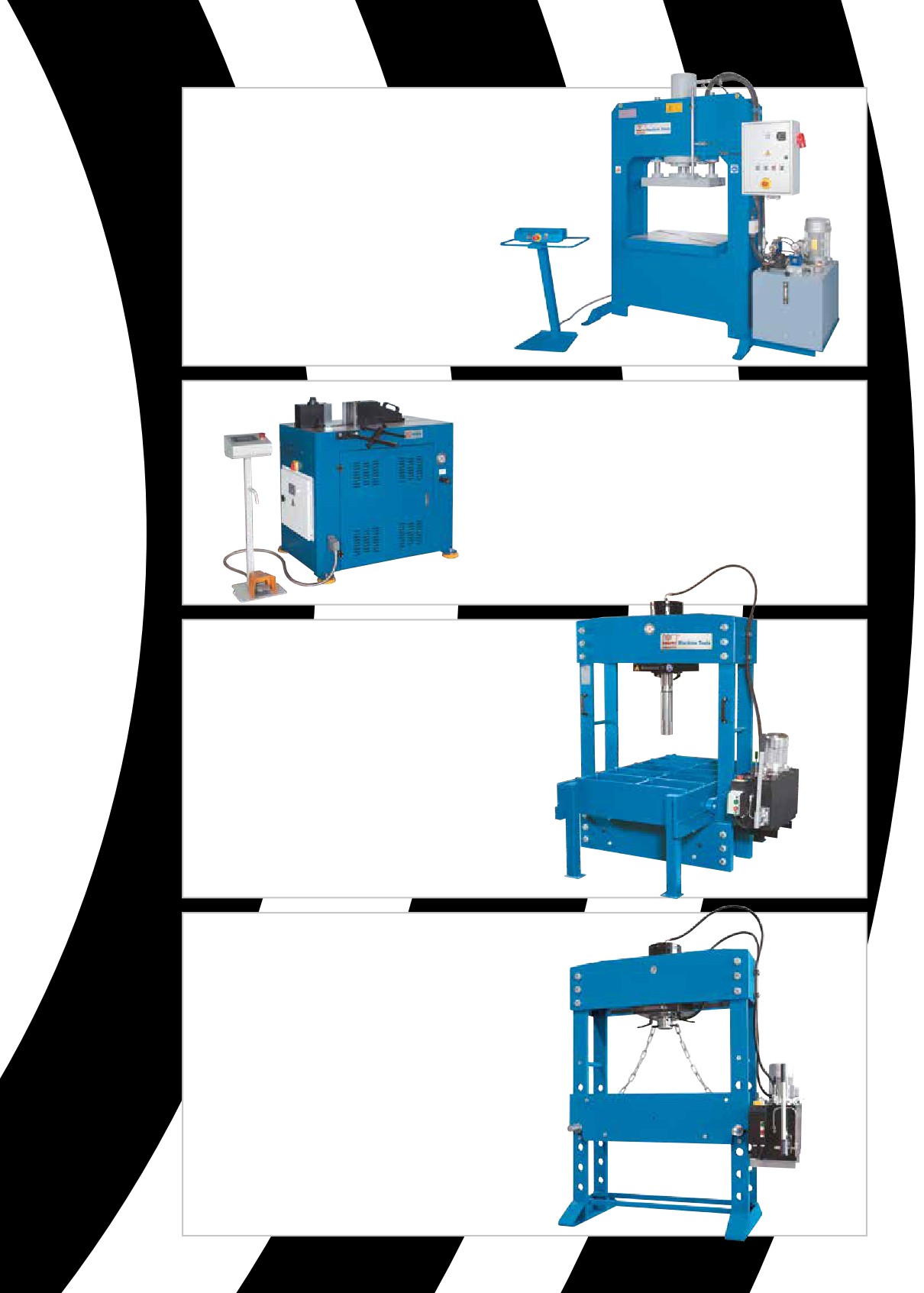

Pressa idraulica a portale
KP A
Potenza 40 - 400 t
Corsa pistoni 500 mm
Per effettuare piegature e punzonature
Pagg. 272 / 273
Pressa idraulica per raddrizzatura e formatura
KHP
Potenza 28 - 40 t
Corsa pistone 180 - 250 mm
Piegatura e raddrizzature - robusta e compatta
Da pag. 280
Pressa da officina a portale
PWP
Potenza 100 - 150 t
Corsa pistone 380 - 400 mm
Presse con portale a posizionamento manuale
Pagg. 276 / 277
Pressa idraulica da officina
KNWP
Potenza 15 - 200 t
Corsa pistone 160 - 400 mm
Presse motorizzate e manuali
per tutte le officine
Da pag. 278
271
Maggiori informazioni su www.knuth.com

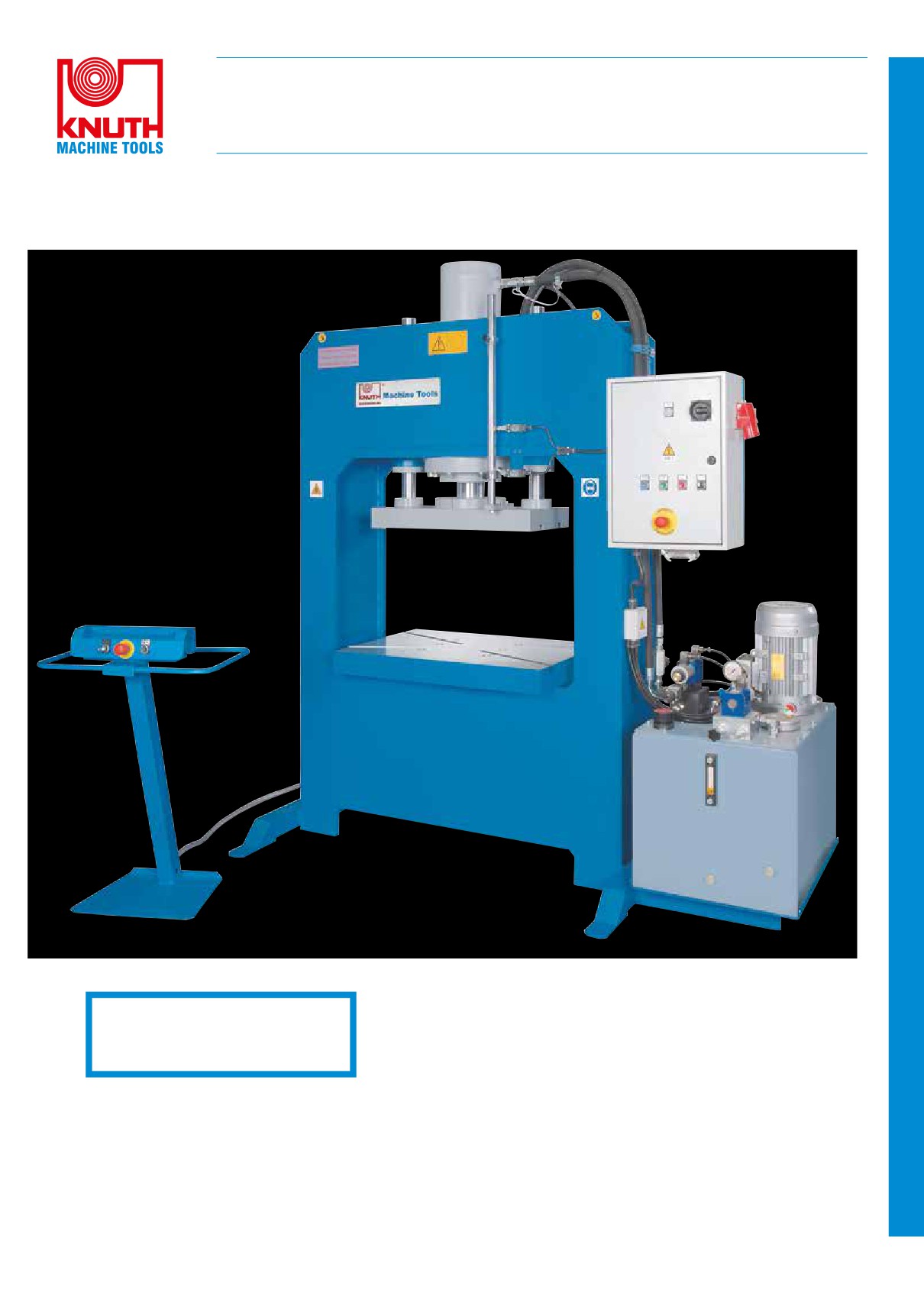

Pressa idraulica con montante ad H
KP A
Stabile pressa dotata di ampia tavola per piegatura e punzonatura
• PLC Siemens
• Made in Europe - struttura a telaio in acciaio perfettamente saldato
• azionamento a 2 mani
ad elevata rigidità, concepita per lavorare alla massima capacità della
macchina
• funzionamento automatico
• Le lavorazioni con presse di tipo idraulico offrono un'ampia gamma
di applicazioni possibili, grazie alla flessibilità di corse e tempo
d'esecuzione
• Un cilindro idraulico sovradimensionato muove la piastra dello
slittone, stabilizzato mediante robuste guide cilindriche autolubrificanti
• Tavola di lavoro e piastra dello slittone sono dotate di scanalature a T
per il bloccaggio degli utensili
• Un'unità di comando mobile consente di utilizzare la macchina con
flessibilità, ulteriori elementi di comando sino integrati direttamente in
modo chiaro nell'armadio elettrico
272
Maggiori informazioni su www.knuth.com

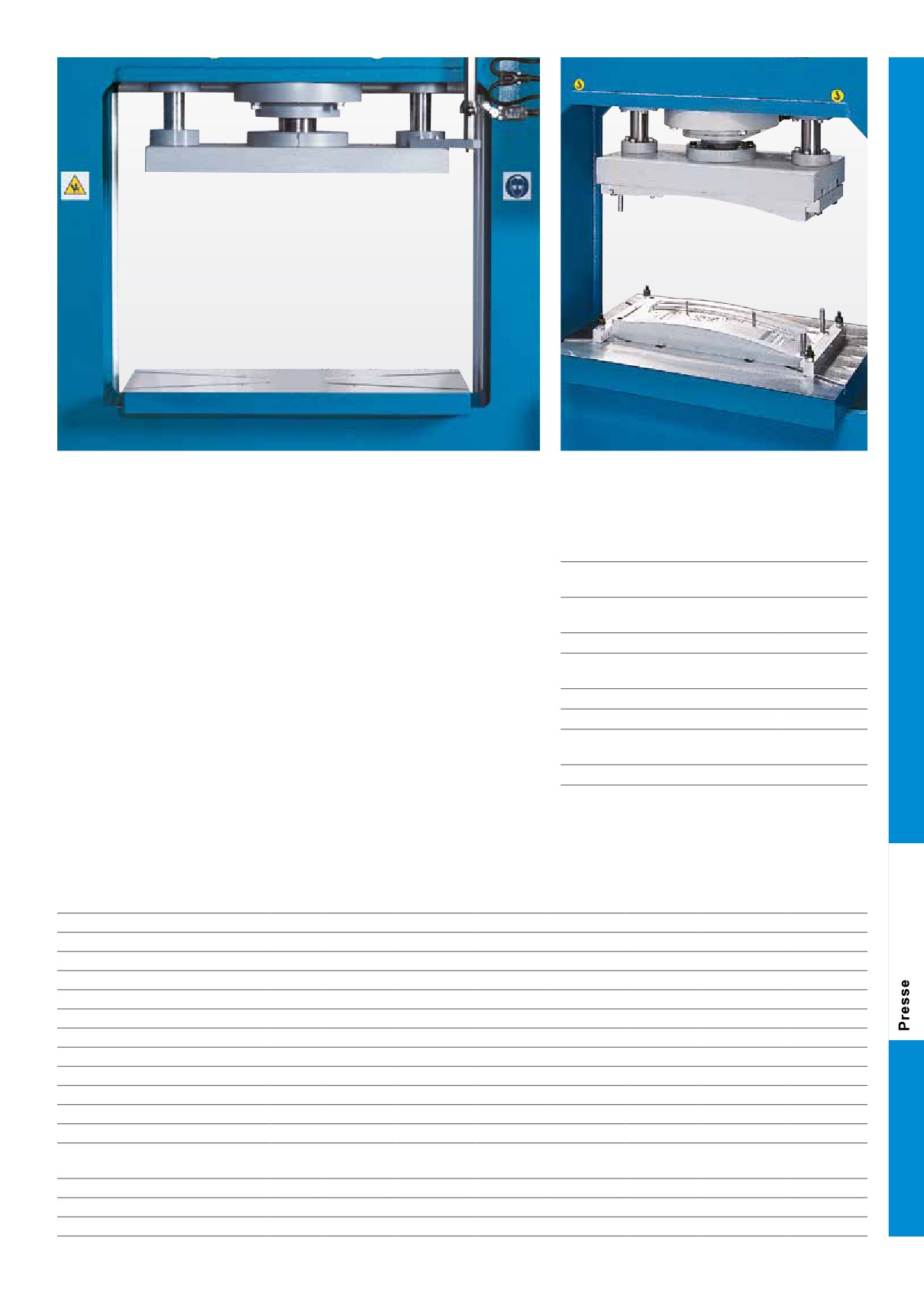

Fig. ampio foro passante da 900 - 1500 mm
Fig. esempio di lavoro
• Il sistema idraulico è costituito da un'unità separata, di facile manutenzione e
Optional
Nr. par t.
compensata per gli sbalzi termici
• upgrade da 2 a 4 guide per HPK /
253857
• Pompa idraulica a 2 stadi per l'avanzamento rapido per una velocità della corsa di
KP 40 - 100 t
lavorazione ottimale
• upgrade da 2 a 4 guide per HPK /
253858
• Le superfici perfettamente lavorate dei cilindri e le guarnizioni di alta qualità
KP 40 - 100 t
garantiscono un grado d'usura minimo con un'affidabilità durevole nel tempo
• Barriera ottica L = 1.000 mm
253855
• Tutti i componenti sono costruiti secondo norme rigide e tutta la struttura è
conforme alle direttive di sicurezza europee
• upgrade a Siemens KTP 700 per
253856
digitalizzazione Basic
• Predisposizione per Industria 4.0
253859
• Contapezzi
253860
• Sistema di raffreddamento ad olio
253861
Dotazione standard:
con valvola di decompressione
pannello di comando per azionamento a due mani, arresti regolabili, manometro,
• Valvola di decompressione
253862
piastra dello slittone con 2 guide e cave a T, funzionamento automatico, corsa di
ritorno automatica, PLC Siemens, pompa idraulica a 2 stadi con cambio automatico,
interruttore di pressione, contaore, manuale d'uso
Specifiche tecniche KP
40 A
70 A
100 A
150 A
200 A
300 A
400 A
Area utile di lavoro
Pressione
t
40
70
100
150
200
300
400
Dimensioni tavola
mm
800x500
800x500
900x600
1.200x700
1.200x700
1.400x1.000
1.400x1.000
Corsa
mm
500
500
500
500
500
500
500
Dimensioni piastra slittone
mm
700x350
700x350
700x350
1.000x400
1.000x400
1.100x800
1.200x900
Apertura
mm
900
900
1.050
1.250
1.250
1.500
1.500
Velocità di sollevamento
mm/s
9
5
4
3
2
2
2
Avanzamento rapido
Avanzamento rapido
mm/s
26
25
26
22
20
22
20
Potenza azionamento
Potenza motore
kW
4
4
4
4
5,5
7,5
7,5
Dimensioni e peso
Dimensioni
m
1,6x0,7
1,85x1,04
2,08x1,05
2,35x1,5
2,35x1,6
2,5x1,65
2,5x1,7
(lungo x larghezza x altezza)
x2,2
x2,25
x2,26
x2,5
x2,5
x2,65
x2,8
Peso
kg
1.050
1.450
2.300
4.900
5.800
7.200
8.500
Nr. part.
131500
131501
131502
131503
131504
131505
131506
2
Maggiori informazioni su www
73
.knuth.com

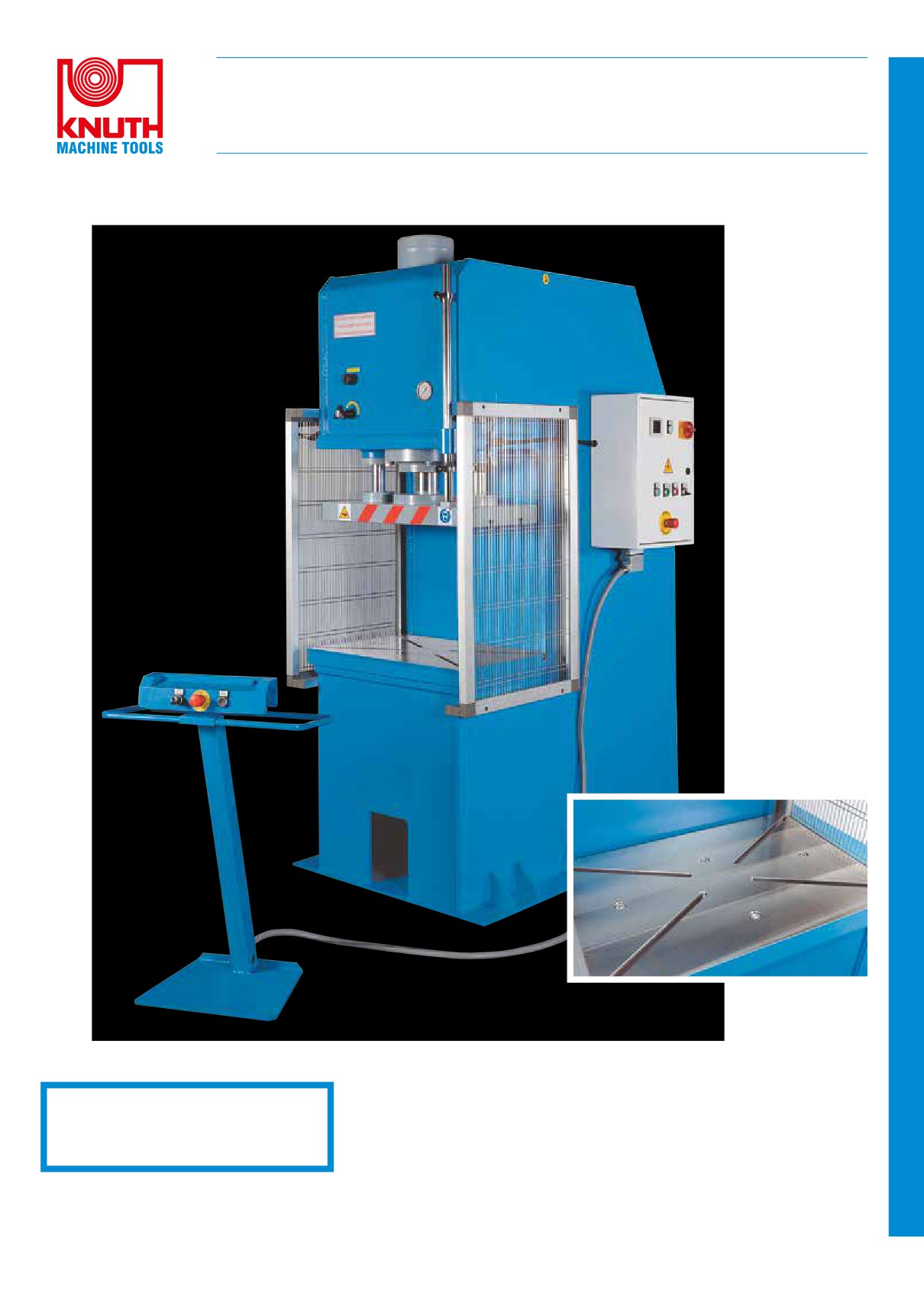

Pressa idraulica con telaio a C
HPK A
Lavorazioni con presse dotate di tavolo di lavoro e piastra di grandi dimensioni
Delle cave posizionale in orizzontale facilitano il
bloccaggio centrale degli utensili
• Made in Europe - struttura a C in acciaio perfettamente saldato ad elevata rigidità,
concepita per lavorare alla massima capacità della macchina
• PLC Siemens
• La grande piastra dello slittone e l'ampia tavola di lavoro consentono di montare
utensili grandi o di utilizzare bloccaggi multipli
• azionamento a 2 mani
• Le lavorazioni con presse di tipo idraulico offrono un'ampia gamma di applicazioni
• funzionamento automatico
possibili, grazie alla flessibilità di corse e tempo d'esecuzione
• Con questo tipo di lavorazioni la piastra dello slittone si muove con precisione e
regolarità mediante potenti cilindri idraulici e due, guide autolubrificanti
• Le superfici perfettamente lavorate dei cilindri e le guarnizioni di alta qualità
garantiscono un grado d'usura minimo con un'affidabilità durevole nel tempo
274
Maggiori informazioni su www.knuth.com

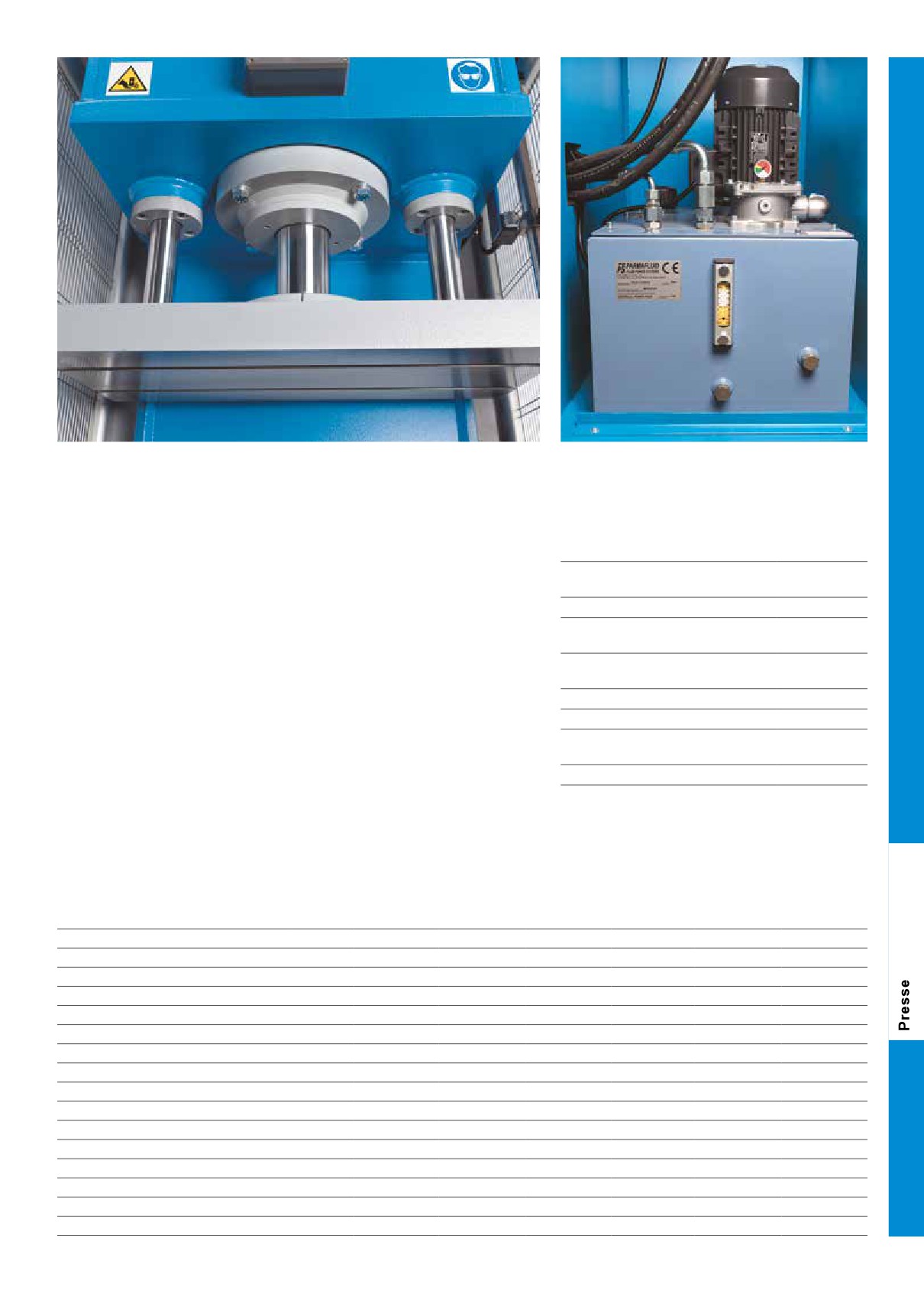

Due guide cilindriche garantiscono il parallelismo della piastra dello slittone durante
Il sistema idraulico è compatto ma facilmente
la corsa
raggiungibile
• La lunghezza della corsa può essere adattata rapidamente grazie agli arresti
Optional
Nr. par t.
facilmente regolabili
• upgrade da 2 a 4 guide per HPK /
253858
• Pompa idraulica a 2 stadi per l'avanzamento rapido per una velocità della corsa di
KP 40 - 100 t
lavorazione ottimale
• Barriera ottica L = 1.000 mm
253855
• Piastra dello slittone e tavola di lavoro dotate di cave a T per il bloccaggio degli
• upgrade a Siemens KTP 700 per
253856
utensili
digitalizzazione Basic
• Un'unità di comando mobile consente di utilizzare la macchina con flessibilità,
ulteriori elementi di comando sono integrati direttamente in modo chiaro
• upgrade da 2 a 4 guide per HPK /
253857
nell'armadio elettrico
KP 40 - 100 t
• Tutti i componenti sono costruiti secondo norme rigide e tutta la struttura è
• Predisposizione per Industria 4.0
253859
conforme alle direttive di sicurezza europee
• Contapezzi
253860
• Sistema di raffreddamento ad olio
253861
con valvola di decompressione
Dotazione standard:
• Valvola di decompressione
253862
pannello di comando per azionamento a due mani, arresti regolabili, manometro,
piastra dello slittone con 2 guide e cave a T, funzionamento automatico, corsa di
ritorno automatica, PLC Siemens, pompa idraulica a 2 stadi con cambio automatico,
interruttore di pressione, contaore, manuale d'uso
Specifiche tecniche HPK
40 A
70 A
100 A
150 A
200 A
300 A
Area utile di lavoro
Pressione
t
40
70
100
150
200
300
Dimensioni tavola
mm
700x500
700x500
800x600
900x600
1.000x600
1.200x800
Corsa
mm
500
500
500
500
500
500
Dimensioni piastra slittone
mm
700x350
700x350
700x350
800x400
870x500
1.000x500
Sbalzo
mm
250
250
300
300
300
400
Velocità di sollevamento
mm/s
9
5
4
3
3
2
Avanzamento rapido
Avanzamento rapido
mm/s
26
24
25
20
21
22
Potenza azionamento
Potenza motore
kW
4
4
4
4
7,5
7,5
Dimensioni e peso
Dimensioni (lungo x larghezza x altezza)
m
1,5x1x2,5
1,5x1x2,5
1,9x1,2x2,6
2,2x1,5x3
2,3x1,5x3
2,3x1,5x3,1
Peso
kg
1.500
2.100
3.400
5.500
8.200
11.200
Nr. part.
131507
131508
131509
131510
131511
131512
2
Maggiori informazioni su www
75
.knuth.com

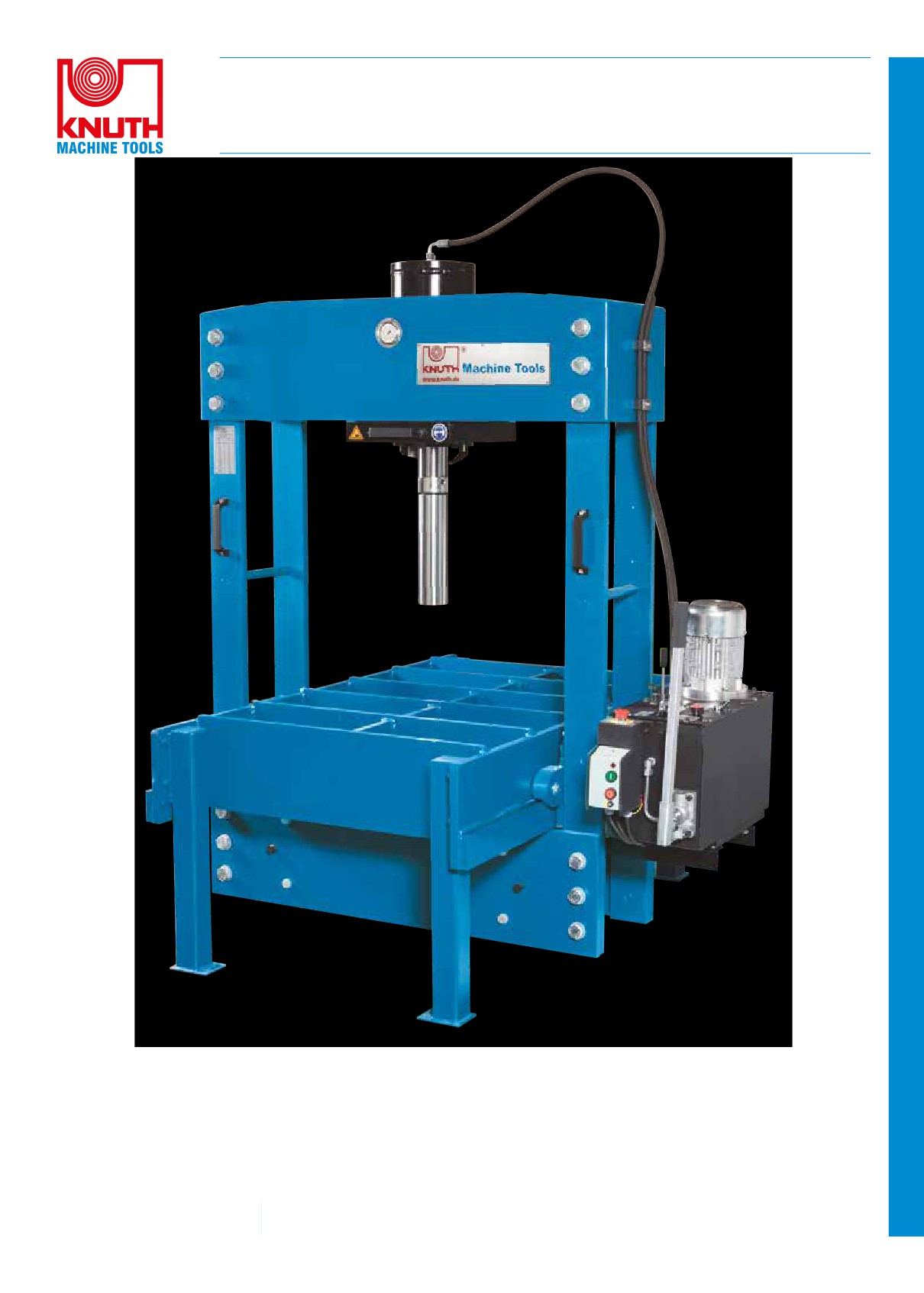

Pressa da officina a portale
PWP
Ampia tavola di piazzamento con portale in grado di accogliere pezzi molto pesanti
• la pressa con portale a movimento manuale viene realizzata esclusivamente in
• ma la pressa è utilizzabile anche per lavori di
Europa con acciaio di qualità elevata
riparazione e montaggio, come la raddrizzatura
di assi, montanti, alberi così come l'estrazione o
• grazie all'ampia tavola di piazzamento è particolarmente adatta alla raddrizzatura
l'inserimento di cuscinetti e boccole
di lastre e strutture in lamiera
• il portale a movimento manuale ed il cilindro
• la macchina si adatta inoltre in modo straordinario all'esecuzione di test di carico,
traslabile lateralmente consentono la lavorazione su
prove di saldatura e su vari materiali
tutta la superficie della tavola
• il sistema idraulico è potente ed affidabile ed il
relativo cilindro può essere spostato mediante
motore oppure manualmente (con una pompa
manuale)
276
Maggiori informazioni su www.knuth.com

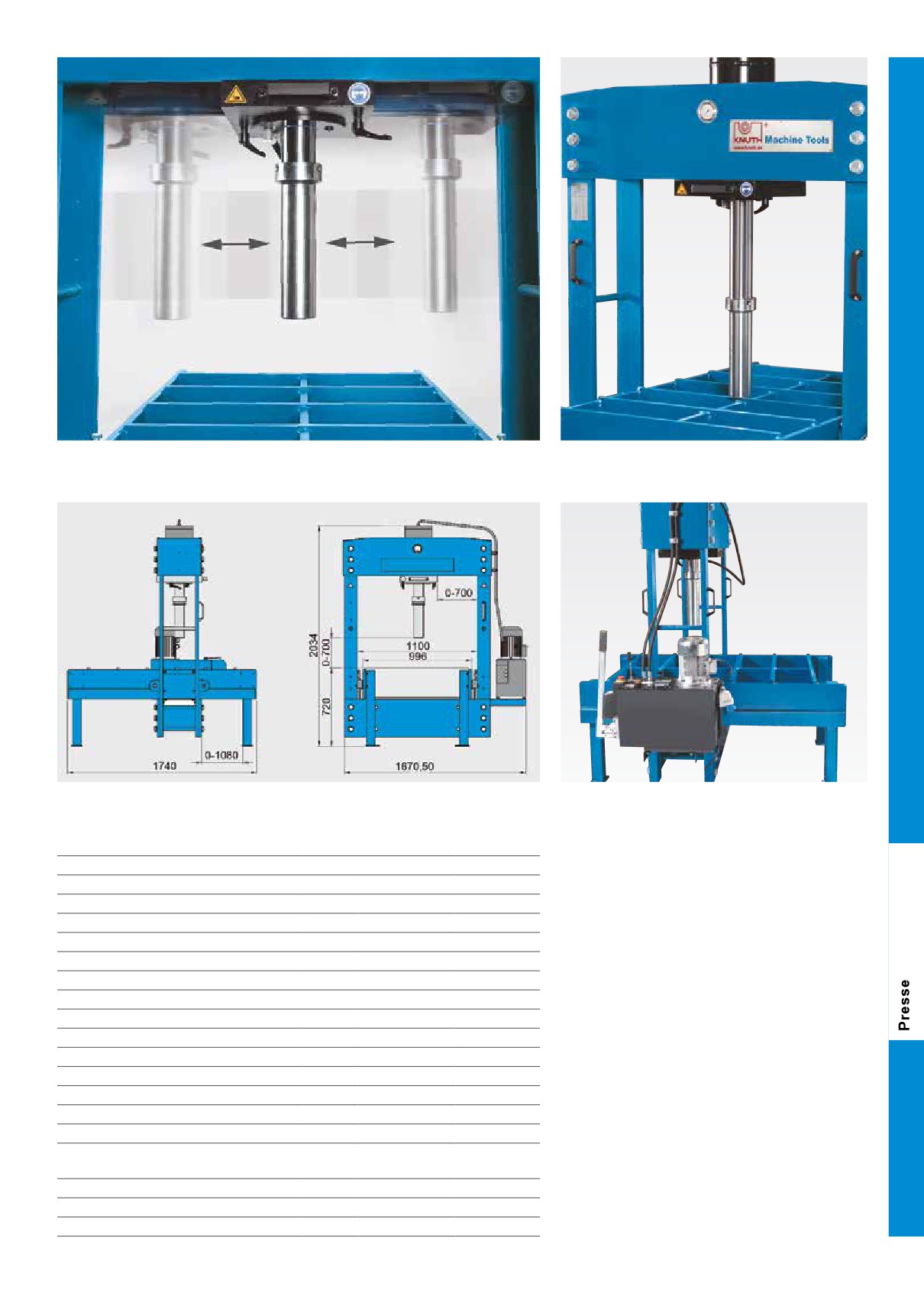

Unità pistone spostabile lateralmente
PWP 100
Il portale può essere spostato su tutta la lunghezza
della tavola
Specifiche tecniche
PWP 100
PWP 150
• la pressa è dotata anche di un manometro integrato
Area utile di lavoro
Ampiezza portale
mm
1.100
1.100
• il gruppo idraulico azionato da motore, viene
guidato da un joystick e dispone di un sistema
Dimensioni tavola
mm
1.740x996
1.740x996
idraulico a 2 stadi, che può lavorare con
Altezza tavola
mm
720
760
avanzamento rapido oppure con avanzamento di
Distanza max. pistone / superficie tavola mm
700
700
lavoro, di un dispositivo di arresto alle alte velocità e
Pressione
t
100
150
di un regolazione
Pressione di lavoro max.
bar
258
255
• il funzionamento manuale della pompa consente di
eseguire lavorazioni di precisione
Corsa
mm
380
400
Velocità della corsa di andata
mm/s
7,54
7,48
Velocità di lavoro
mm/s
2,47
2,4
Velocità di ritorno
mm/s
9,06
9,35
Dotazione standard:
Potenza d'azionamento
Potenza motore pompa sistema idraulico kW
2,2
3
manuale d'uso, manometro, unità idraulica
Dimensioni e peso
Volume serbatoio idraulico
l
30
30
Dimensioni (lungo x larghezza x altezza)
m
1,74x1,67
1,74x1,73
x2,03
x2,1
Peso
kg
1.395
2.185
Nr. part.
131546
131548
277
Maggiori informazioni su www.knuth.com
Presse idrauliche per officina
KNWP HM
Pressa idraulica da officina con cilindro a doppio effett
• capacità da 60 - 200 t
• utilizzabile per lavori di riparazione e montaggio
• per raddrizzamento di assi, travi, alberi, ecc.
• per estrazione e incassamento di cuscinetti e
boccole
• gruppo idraulico a 2 stadi
• cilindro orientabile in orizzontale e con movimento
costante e regolare
Optional
Nr. par t.
• Set di blocchetti a V per KNWP 200
251056
HM

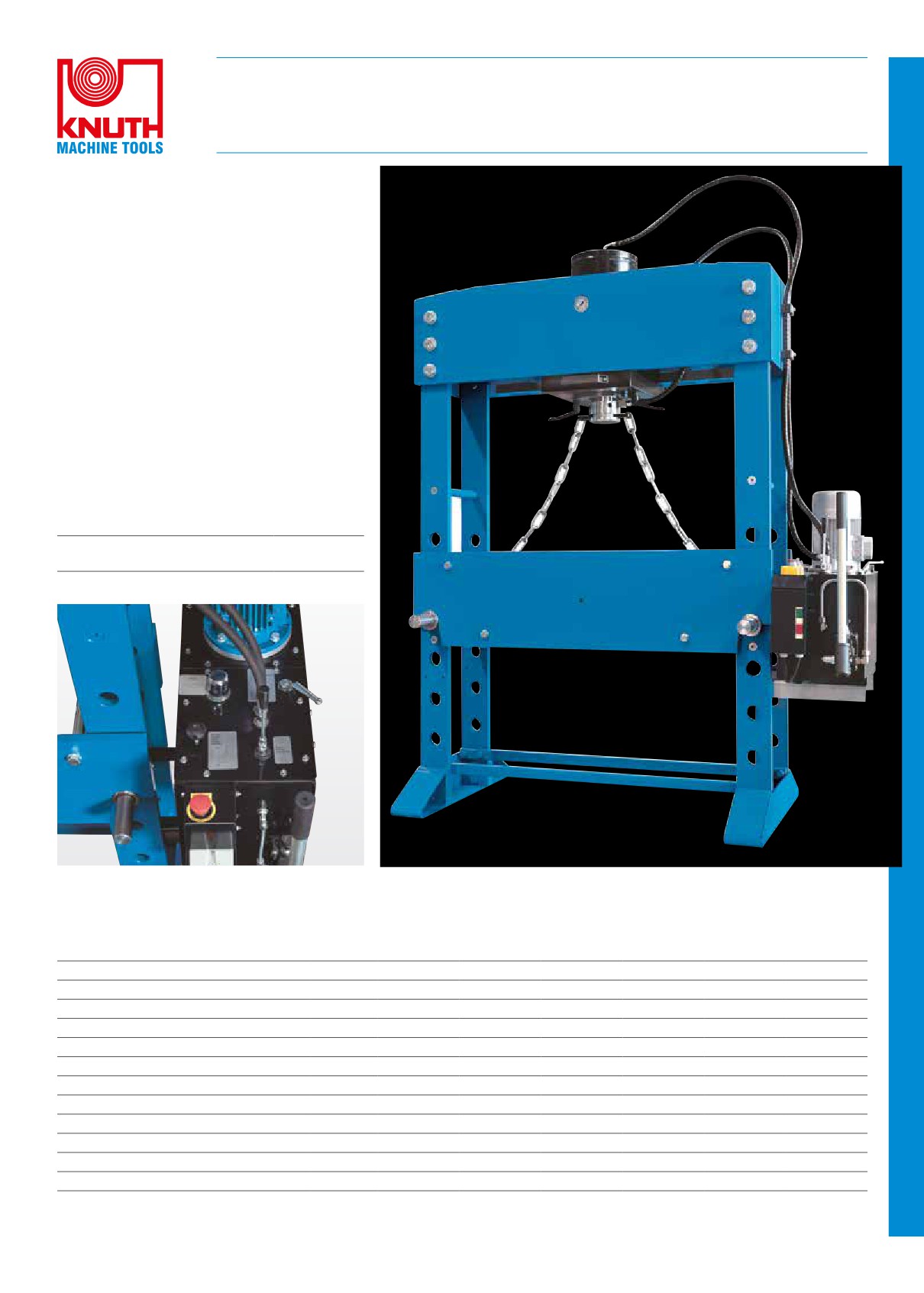

In fig. KNWP 100 HM
La pressa viene azionata mediante Joystick
Specifiche tecniche KNWP HM
60
100 L
100
160 L
160
200
Pressione
t
60
100
100
160
160
200
Pressione di lavoro max.
bar
259
258
258
255
255
243
Corsa
mm
380
380
380
400
400
400
Velocità della corsa di andata
mm/s
8,69
7,54
7,54
7,48
7,48
5,73
Velocità di lavoro
mm/s
2,07
2,47
2,47
2,4
2,4
1,84
Velocità di ritorno
mm/s
10,79
9,06
9,06
9,35
9,35
7,08
Apertura
mm
750
1.500
1.100
1.500
1.100
1.300
Potenza motore pompa sistema idraulico
kW
1,5
2,2
2,2
3
3
3
Volume serbatoio idraulico
l
41
46
46
57
57
64
Peso
kg
540
1.145
970
1.430
1.195
1.690
Nr. part.
131744
131765
131745
131766
131746
131747
278
Maggiori informazioni su www.knuth.com
Presse idrauliche per officina
KNWP M
Adatte per l'utilizzo nelle officine artigiane, nelle scuole e nelle strutture di addestramento
Set di posizionamento pezzo a V
Azionamento a pedale (solo per KNWP 30 / 50 M)
Per tutti i lavori di riparazione e montaggio, come p.:

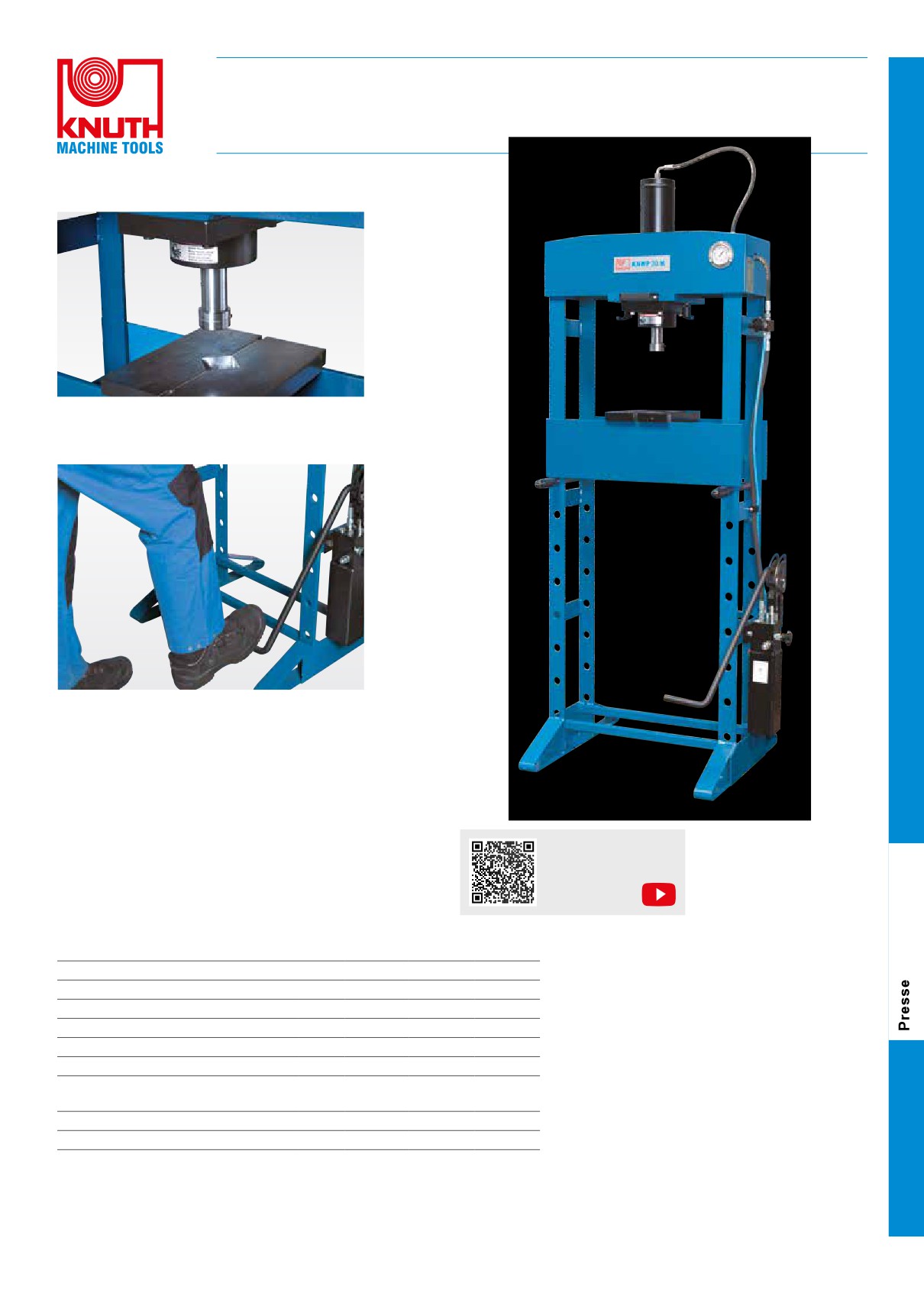

In fig. KNWP 30 M
• estrazione e incassamento di cuscinetti, bulloni, boccole
• raddrizzamento di travi, alberi, assi e profili
• lavori di pressatura e schiacciamento
• test di carico e di campione di saldatura
Guardate questa
• raddrizzatura di pezzi
macchina al lavoro
• collaudo di materiali
in you tube
Specifiche tecniche KNWP M
15
30
50
• il robusto telaio è costituito da una struttura saldata
in modo particolarmente accurato
Pressione
t
15
30
50
• sistema idraulico a due livelli di velocità -
Pressione di lavoro max.
bar
382,2
374,6
399,5
commutabile da corsa rapida a corsa di lavoro
Corsa pistone totale
mm
160
160
160
• l’azionamento della pompa idraulica può essere sia
Apertura
mm
560
565
750
manuale che a pedale (KNWP 30 / 50 M)
Volume serbatoio idraulico
l
1,65
1,65
1,65
• il ritorno del pistone è automatico ed è regolabile
Peso
kg
117
150
250
dall'operatore mediante una valvola a farfalla ed
Dimensioni
m
0,83x0,6
0,83x0,64
1,1x0,76
una molla
(lungo x larghezza x altezza)
x1,93
x2,05
x2,12
• nonostante la robustezza, la tavola di piazzamento
Nr. part.
131742
131741
131743
pezzo è molto maneggevole ed è leggermente
sollevabile
• matrice multifunzione inclusa nella dotazione
standard per raddrizzare lamiere piatte ed ondulate
• sistema di sollevamento tavola (KNWP 50 M)
• cilindro idraulico traslabile lateralmente (KNWP
30/50 M)
279
Maggiori informazioni su www.knuth.com

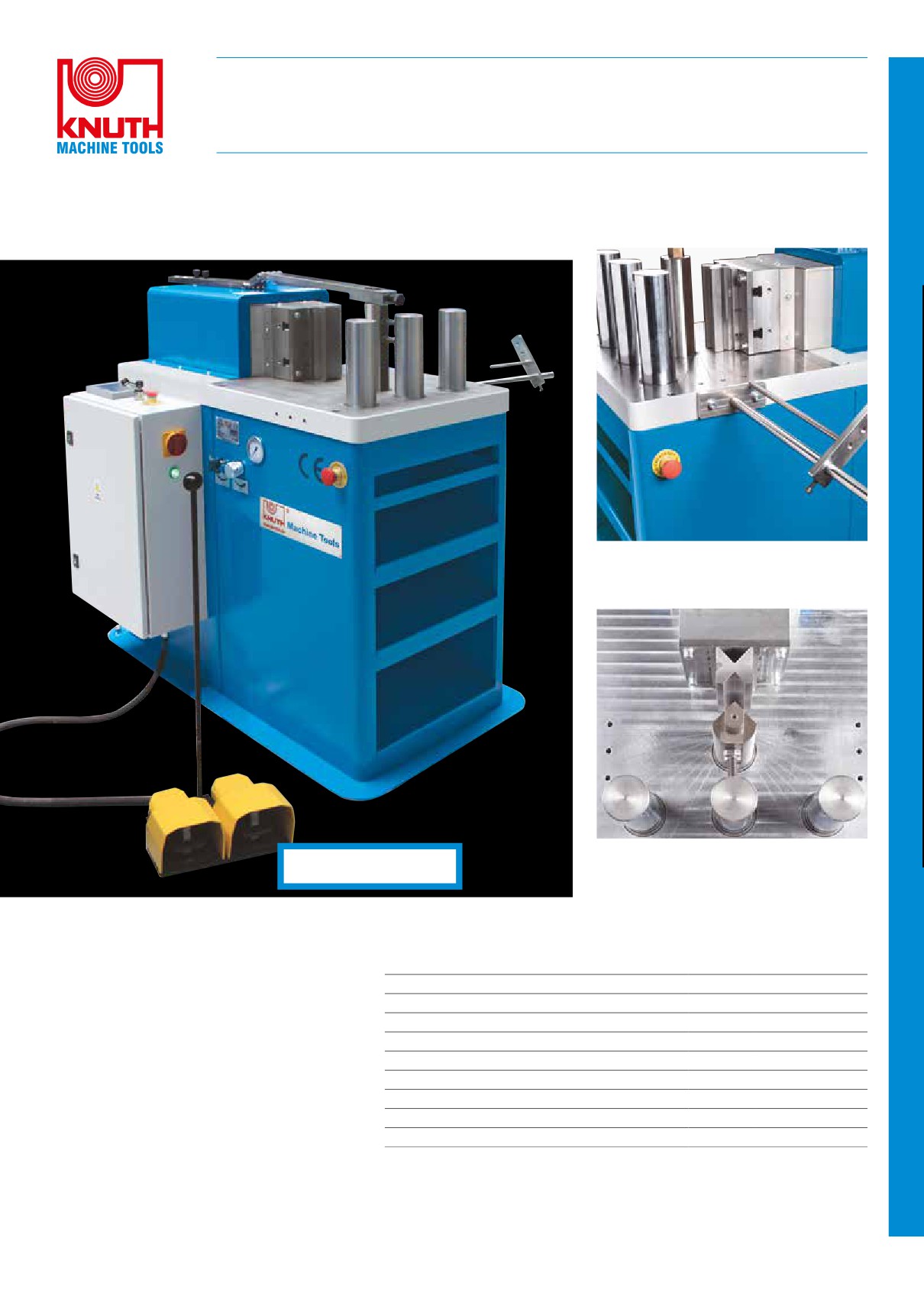

Pressa idraulica orizzontale per piegatura e raddrizzatura con controllo NC
KHP 28 NC
Piegare e raddrizzare - forte e compatto
Arresto angolare di tipo manuale per lavorazioni in
serie
Le linee angolari sono incise sulla tavola di lavoro per
Made in Europe
orientare l'operatore
• la pressa orizzontale per piegatura e raddrizzatura
Specifiche tecniche
KHP 28 NC
è dotata di un punzone e di una matrice a 4 canali
Pressione
t
28
adatta per la lavorazione di materiale piatto sino ad
una larghezza di 200 mm
Pressione max. sistema idraulico
bar
200
• il sistema idraulico è regolabile tramite una valvola
Corsa asse Y
mm
180
di ritorno ed una di flusso, mediante le quali è
Diametro pistone
mm
130
possibile adattare la forza di pressatura e la velocità
Potenza motore azionamento principale
kW
4
di lavorazione in base alle esigenze produttive
Dimensioni (lungo x larghezza x altezza)
m
1,15x0,75x1,1
• pannello di comando chiaro e ben ordinato con
Peso
kg
650
display a LED di ottima leggibilità per la posizione
del cilindro
Nr. part.
131547
• l'operatore può scegliere tra azionamento manuale
oppure automatico e può salvare sino a 4
programmi diversi
Dotazione standard:
punzone e matrice, arresto materiale, manuale d'uso
280
Maggiori informazioni su www.knuth.com
