Катки вибрационные самоходные АМКОДОР 6811 и АМКОДОР 6811К. Руководство по эксплуатации 6811.00.00.000 РЭ - часть 2
1 Описание и работа
1.1 Описание и работа катка
1.1.1 Назначение
Каток АМКОДОР 6811 с гладким вибровальцом предназначен для послойного
уплотнения несвязных, песчаных и крупнообломочных грунтов.
Каток АМКОДОР 6811К с кулачковым вибровальцом предназначен для
послойного уплотнения рыхлых и связных грунтов.
Катки применяются для возведения насыпей автомобильных и железных дорог,
строительства аэродромных площадок, дамб плотин и других земляных
сооружений в любое время года. Каток АМКОДОР 6811 может использоваться
также для уплотнения материалов дорожных оснований, укрепленных грунтов,
гравийно (щебеночно) - пещаных смесей.
Катки изготавливаются для использования в диапазонах температур
окружающего воздуха от минус 10 °С до плюс 40 °С.
1.1.2 Технические данные
Таблица 1- Технические данные
|
Наименование показателя |
Значение |
|
|
АМКОДОР 6811 |
АМКОДОР 6811К |
|
|
Общие данные |
||
|
Масса эксплуатационная, кг |
16000 |
16500 |
|
Масса конструктивная, кг |
15500 |
16000 |
|
Ширина уплотняемой полосы, мм |
2200 |
|
|
Линейное давление вальца, кг/см |
47,5 |
- |
|
Прибор контроля степени уплотнения |
Есть |
|
|
Обслуживающий персонал, чел |
1 |
|
|
Габаритные размеры, мм: |
|
|
|
длина |
5975 |
|
|
ширина |
2465 |
|
|
высота |
3100 |
|
|
Двигатель |
||
|
Модель |
Д 260.1 |
|
|
Мощность, кВт |
114 |
|
|
Номинальная частота вращения, мин 1 |
2100 |
|
|
Трансмиссия |
||
|
Тип |
Гидростатическая |
|
|
Скорость передвижения, км/ч: |
|
|
|
рабочая |
0-5,3 |
|
|
транспортная |
0-13,5 |
|
|
Наименьший радиус поворота по наруж |
|
|
|
ному контуру следа, м |
6,5 |
|
|
Угол складывания полурам |
±35° |
|
|
Угол качания полурам |
±12° |
|
|
База, мм |
3100 |
|
|
Диаметр вальца, мм |
1500 |
1480 |
|
Высота кулачков, мм |
- |
100 |
|
Размер шин, мм |
21,3-24 |
|
|
|
АМКОДОР 6811 / АМКОДОР 6811К |
|
Количество шин |
2 |
|
Давление в шинах, МПа |
0,16 |
|
Максимальный преодолеваемый подъем |
36% |
|
Угол поперечной устойчивости |
10° |
|
Рулевое управление |
|
|
Тип |
Гидростатическое, шарнирно-сочлененная рама |
|
Вибратор вальца |
|
|
Частота вращения вала вибратора, Гц |
30/36 |
|
Вынуждающая сила, кН |
280/200 |
|
Амплитуда колебаний, мм |
1,8/0,9 |
|
Электрическая система |
|
|
Тип электропроводки |
Однопроводная |
|
Напряжение, В |
24 |
|
Заправочные емкости |
|
|
Топливный бак, л |
200 |
|
Бак гидросистемы, л |
90 |
|
Система охлаждения двигателя, л |
31 |
|
Система смазки двигателя, л |
18 |
Каток АМКОДОР 6811 (рисунок 1) состоит из рамы 4,
на которой установлен силовой агрегат 8, мост 5, кабина 7, облицовка 6 и
связанного с рамой посредством шарнира сочленения
3 вибровальца 1. Привод хода, вибратора и рулевого управления
осуществляется гидравлической системой 2 катка. Топливный бак и бак
гидросистемы встроены в раму 4. Каток оборудован электрической системой
9.
Схема кинематическая принципиальная предоставлена на рисунке 3.
По дополнительному заказу устанавливается кондиционер.
Каток АМКОДОР 6811К (рисунок 2) отличается от катка АМКОДОР 6811 только
наличием кулачкового вальца.
1.1.4 Контрольно-измерительные приборы
В комплект поставки катка входят контрольно-измерительные приборы,
указанные в таблице 2.
Таблица 2 - Контрольно-измерительные приборы
|
Наименование |
Обозначение |
Верхний придел измеряемого давления МПа (кгс/см2) |
Количество |
|
Манометр |
63-7211-40 «Oleotec» |
4 (40) |
1 |
|
Манометр |
63-7211-600 «Oleotec» |
60(600) |
1 |
|
Манометр шинный |
МД-209 ГОСТ 9921-91 |
1 (10) |
1 |
Манометры предназначены для контроля и регулирования давления, настойки клапанов гидросистемы катка при выполнении работ по ремонту и техническому обслуживанию.

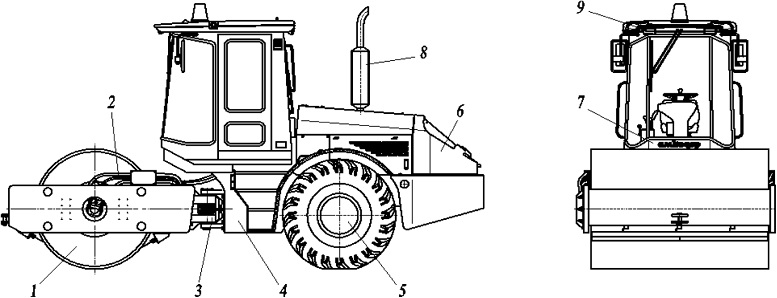

Рисунок 1- Каток АМКОДОР 6811
1- вибровалец, 2 - гидросистема, 3- шарнир сочленения, 4- рама, 5 -
мост, 6 - облицовка, 7 - кабина, 8 - силовой агрегат, 9- электросистема

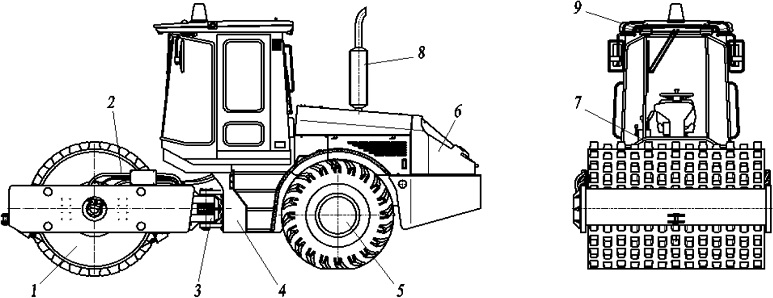

Рисунок 2- Каток АМКОДОР 6811К
1- вибровалец, 2 - гидросистема, 3- шарнир сочленения, 4- рама, 5 - мост, 6 - облицовка, 7 - кабина, 8 - силовой агрегат, 9- электросистема

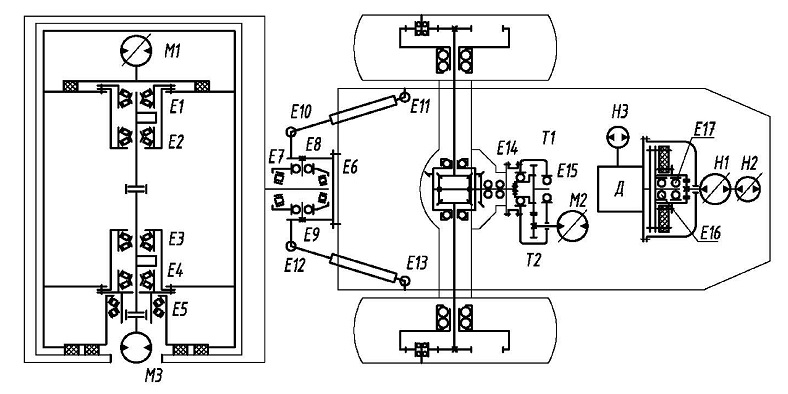

Рисунок 3- Схема кинематическая принципиальная
1.1.5 Инструмент и принадлежности
В комплект инструмента и принадлежностей входят:
- комплект инструмента и принадлежностей для двигателя Д 260.1;
- комплект принадлежностей для гидрооборудования;
- комплект принадлежностей общего назначения.
В комплект принадлежностей для гидрооборудования входит капиллярный
рукав замера давления 6400-10.162-50.204-1000 «Oleotec» с
присоединенными штуцерами для подключения манометров к местам замера
давления.
Комплект принадлежностей общего назначения приведен в таблице 3.
Таблица 3 - Принадлежности общего назначения
|
Наименование |
Обозначение |
Количество |
Назначение |
|
Светильник переносной ТУ РБ 07514363.032-97 |
СПН 21-04 |
1 |
Для работы по техническому обслуживанию |
|
Приспособление аварийного растормаживания |
30.95.01.000 |
1 |
Растормаживание стояночного тормоза при буксировке |
1.1.6 Маркировка, пломбирование и упаковка
На катке установлена табличка потребительской маркировки.
Каток отправляется потребителю опломбированный, без упаковки.
Сборочные единицы и детали, снятые с катка на период транспортирования,
а также ЗИП упакованы в ящики.
Комплектность катка определяется согласно упаковочному листу и
отгрузочным документам.
Все неокрашенные обработанные детали катка, штоки гидроцилиндров и ЗИП
законсервированы сроком на один год.
