Установка по координатам – над заданной точкой

Описание

Установочный метод

Установка по координатам - над заданной точкой

используется для установки инструмента над заданной точкой и ориентирования
до заданного азимута или максимум до пяти заданных обратных засечек. Если
применяется несколько обратных засечек, на экране выводится результат
качества ориентировки.

Диаграмма

Заданная точка стояния

Заданная обратная засечка

Азимут

9.3.3

Установка по координатам – над любой точкой

Описание

Установочный метод

Установка по координатам - над любой точкой

используется для установки инструмента над неизвестной точкой и
ориентирования посредством измерения углов и расстояний минимум до двух,
максимум до пяти заданных точек. Кроме положения, вычисляется также высота
(если известна высота измеренной заданной точки). Если количество
используемых заданных точек превышает две, на экране выводится результат
качества новой точки стояния.

Диаграмма

Точка стояния

Первая заданная точка

Вторая заданная точка

Третья заданная точка

9.4

Установочная опция 3: Установка по высоте

9.4.1

Общие сведения

Описание

Установочная опция

Установка по высоте

используется для ввода значений

высоты точки стояния, высоты инструмента и высоты отражателя. Все
последующие измеряемые и выносимые точки показываются по отношению к
введенным значениям.

Ввод значений
высоты точки
стояния,
инструмента и
отражателя

Шаг

Описание

)

Убедитесь, что активирован режим

ПРОГ

Нажмите

УСТАНОВ

Нажмите

для выделения установочной опции

Высота

Если показывается значение высоты точки стояния, это значение
указывается по отношению к выбранному методу (

Контрольная линия

или

Координаты

). Это значение можно изменить, или, если появляется

<-----.---->

, значение высоты можно ввести.

Введите высоту точки стояния, инструмента и отражателя.

Подтвердите изменение, нажав

ОК

9.4.2

Передача отметки

Описание

Установочный метод

Передача отметки

используется для определения высоты

инструмента посредством измерения максимум до пяти мишеней с заданной
высотой.

Диаграмма

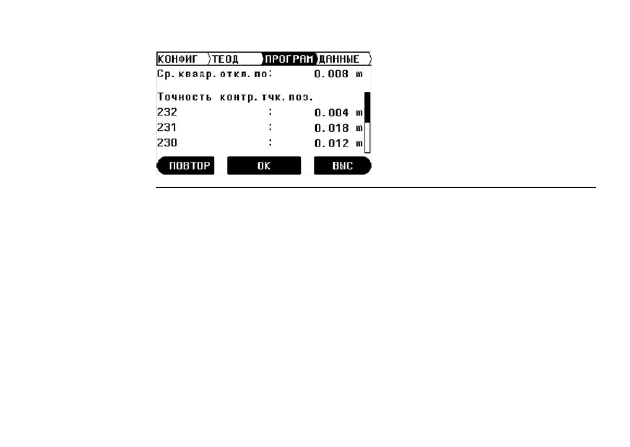

Пример вывода
результатов

Точка стояния

Первая точка с заданной
высотой

Вторая точка с заданной
высотой

Третья точка с заданной
высотой

ПОВТОР

Удаление или повторное
измерение применяемой точки.

ОК

Принятие
вычисленных/измеренных
значений.

Прикладные программы, для Builder R, RM и
RM power

10.1

Общие сведения

Описание

Эти прописанные в системе программы позволяют решать широкий круг наиболее
часто встречающихся в строительстве задач и помогают в ежедневной работе на
площадке. Всего имеется пять различных прикладных программ.

Описание
прикладных
программ

Прикладная
программа

Описание

Вынос в натуру

Для выноса точек.

Строительство

Измерение точек по продольной, поперечной разности
и по разности в высоте, или по ординате, абсциссе и
высоте.

Углы и Расстояния

Измерение точек при помощи горизонтальных углов,
горизонтальных расстояний и разности в высоте.

Косвенные измерения

Определение горизонтального расстояния, разности в
высоте и градуса между двумя измеряемыми точками.

Данная информация применима к моделям Builder RM и RM power. Имеющиеся
опции зависят от модели.

Площадь (наклонной)
плоскости и Объем

Измерение площади и периметра плоскости и
наклонной поверхности. Также можно измерять объем
при константной высоте.

Скрытая точка

Измерение точек, находящихся вне зоны прямой
видимости. Применяются два метода: один - с
использованием вехи с двумя мишенями, и второй, при
котором смещение визирной оси и/или боковое
смещение вводится вручную.

КГ

Координатные геометрические расчеты, как например
засечка и проч.

Вынос
Линии/Дуги/Спирали

Вынос в натуру и проверка имеющихся линий, дуг или
спиралей. Имеется дорожный элемент, а также вынос
сетки.

Измерение и Описание

Измерение и описание точек.

Прикладная
программа

Описание

10.2

Вынос в натуру

Описание

Прикладная программа

Вынос в натуру

используется для установки отметок на

площадке по заранее заданным точкам. Эти точки являются выносимыми
точками. Выносимые точки определяются путем ввода значений продольного и
поперечного сдвига или значений ординаты, абсциссы и высоты (в зависимости от
используемого метода установки). В Builder RM точки также можно выбирать из
памяти. Программа рассчитывает и показывает разность между измеряемой и
выносимой точками.

Диаграмма

Точка стояния

Текущее положение

Выносимая точка

< :> вперед или < :> назад

:> вправо или <

:> влево

< :> удлинить или < :> срезать

Пример вывода
результатов в
программе Вынос в
натуру

ПРИЛОЖ

Вход в меню прикладных
программ.

ИЗМЕР

Измерение и отображение
разности при выносе.
Включение/ выключение
режима отслеживания
(необходимо удерживать
кнопку примерно 5 сек).

УСТАНОВ

Вход в меню установки
точки стояния.

Описание строк

Строка

Описание

<Т:>

Идентификатор выносимых точек.
Имеется в моделях Builder RM и RM power.

<Прод:>

Появляется при использовании установочной опции с

Контрольной линией

Это – продольный сдвиг начальной точки контрольной линии по
направлению ко второй точке контрольной линии.
Значение положительно в направлении от начальной точки ко
второй точке линии.

<Попер:>

Появляется при использовании установочной опции с

Контрольной линией

Это – поперечный сдвиг контрольной линии.
Значения справа от контрольной линии положительны.

<E:>

Появляется при использовании установочного метода с
использованием

Координат

Это – ордината выносимой точки.

<N:>

Появляется при использовании установочного метода с
использованием

Координат

Это – абсцисса выносимой точки.

<H:>

Высота выносимой точки.

Элементы
графического
изображения

В прикладной программе

Вынос в натуру

графические изображения помогают

найти выносимую точку.

Элемент

Описание

Отражатель

Выносимая точка

< :> / < :>

вперед / назад

:> / <

влево / вправо

< :> / < :>

удлинить / срезать

10.3

Строительство

Описание

Прикладная программа

Строительство

используется для измерения

неограниченного количества точек. В программе показываются продольный и
поперечный сдвиги или ордината, абсцисса и высота (в зависимости от
используемого метода установки).

Пример вывода
результатов в
программе
Строительство

Отображаемые элементы графического изображения, а также имеющиеся
значения зависят от используемого метода установки.

ПРИЛОЖ

Вход в меню прикладных
программ.

ИЗМиСОХ

Измерение и отображение
расстояний, сохранение
данных.
Включение/выключение
лазерного указателя
(необходимо удерживать
кнопку примерно 5 сек).

УСТАНОВ

Вход в меню установки точки
стояния.

Описание строк

Строка

Описание

<Т:>

Идентификатор измеряемых точек.
Имеется в моделях Builder RM и RM power.

<Прод:>

Появляется при использовании установочной опции с

Контрольной линией

<Попер:>

Появляется при использовании установочной опции с

Контрольной линией

Это – поперечный сдвиг контрольной линии.
Значения справа от контрольной линии положительны.

<E:>

Появляется при использовании установочного метода с
использованием

Координат

Это – ордината измеряемой точки.

<N:>

Появляется при использовании установочного метода с
использованием

Координат

Это – абсцисса измеряемой точки.

<H:>

Высота измеряемой точки.

Диаграмма

Элементы
графического
изображения

В прикладной программе

Строительство

графическое изображение показывает

положении станции, используемых контрольных точек, отражателя, а также
последних 50 измеренных точек.

Точка стояния

Начальная точка линии

Вторая точка линии

Измеряемая точка

Продольный сдвиг

Поперечный сдвиг

Элемент

Описание

Элемент

Описание

Станция

Измеряемая точка

Контрольная точка

Абсцисса

Отражатель

Контрольная линия

10.4

Углы и Расстояния

Описание

Прикладная программа

Углы и расстояния

используется для измерения

неограниченного количества точек. В программе показываются горизонтальные
углы, горизонтальные расстояния и высота.

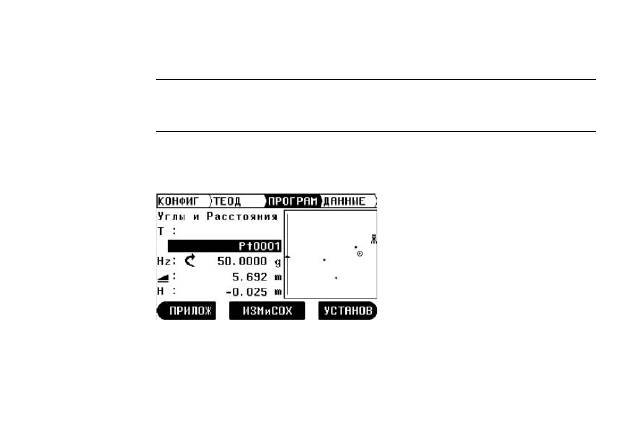

Пример вывода
результатов в
программе Углы и
Расстояния

)

Отображаемые элементы графического изображения, а также
имеющиеся значения зависят от используемого метода установки.

ПРИЛОЖ

Вход в меню прикладных
программ.

ИЗМиСОХ

Измерение и отображение
расстояний, а также запись
данных.
Включение/выключение
лазерного указателя
(необходимо удерживать
кнопку примерно 5 сек).

УСТАНОВ

Вход в меню установки точки
стояния.

Описание строк

Элементы
графического
изображения

См. Раздел "10.3 Строительство" для более подробной информации.

Строка

Описание

<Т:>

Идентификатор измеряемых точек.
Имеется в моделях Builder RM и RM power.

<Hz:>

Текущий горизонтальный угол.

Измеренное горизонтальное расстояние до мишени.

<H:>

Высота измеряемой точки.

10.5

Косвенные измерения

Описание

Прикладная программа

Косвенные измерения

используется для вычисления

горизонтального расстояния, разности в высоте и угла между двумя мишенями.
Мишени необходимо измерять.

Можно выбрать один из двух методов:

•

Полигональный (P1-P2, P2-P3);

•

Радиальный (P1-P2, P1-P3);

Диаграмма
Полигональный
метод (P1-P2, P2-
P3)

Точка стояния

Мишень

Расстояние между P1 и P2

Расстояние между P2 и P3

Диаграмма
Радиальный метод
(P1-P2, P1-P3)

Пример вывода
результатов в
программе
Косвенные
измерения

Точка стояния

Мишень

Расстояние между P1 и P2

Расстояние между P2 и P3

Расстояние между P1 и P4

Измерение дополнительных
точек.

Описание строк

Строка

Описание

<От:>

Идентификатор первой измеренной точки.
Имеется в моделях Builder RM и RM power.

<До:>

Идентификатор второй измеренной точки. Имеется в моделях
Builder RM и RM power.

Рассчитанное горизонтальное расстояние между измеренными
точками.

Рассчитанная разность в высоте между измеренными точками.

<Градус:>

Рассчитанный градус [%] между измеренными точками.

Рассчитанное наклонное расстояние между измеренными точками.

10.6

Площадь (наклонной) плоскости и Объем

Описание

Прикладная программа

Площадь

с методами 'плоскость' и 'наклонная плоскость'

используется для вычисления площадей участков, состоящих максимум из 50
граничных точек, связанных между собой прямыми. Также можно измерять объем
при константной высоте.
В зависимости от выбранного метода, вычисляемая площадь проецируется на
горизонтальную плоскость или на наклонную базовую плоскость. Площадь
наклонной базовой плоскости вычисляется и автоматически обновляется после
каждого измерения. Плоскость определяется тремя граничными точками, которые
охватывают самый большой участок.

Диаграмма

Граничные точки необходимо измерять по порядку, по часовой или против часовой
стрелке.

Точка стояния

Начальная точка

Мишень

Площадь вычисляется и показывается после измерения трех точек.

Пример вывода
результатов в
программе
Площадь

Описание строк

Измерение
дополнительных точек.

ОБЪЕМ

Вычисление объема с
константной высотой.

Строка

Описание

<КолТ:>

Количество измеренных точек.

<Площ:>

Рассчитанная площадь.

<Пери:>

Рассчитанный периметр.

Диаграмма

Точка стояния

Начальная точка

Мишень

Константная высота

Периметр (накл.) наклонной
плоскости, ограниченной всеми
измеренными точками

Площадь (накл.), всегда
замыкается начальной точкой P1,
проецируется на наклонную
базовую плоскость

Объем (накл.) = c x a

Периметр (плоск.) горизонтальной
плоскости, ограниченной всеми
измеренными точками

Площадь (плоск.), всегда
замыкается начальной точкой P1,
проецируется на горизонтальную
плоскость

Объем (плоск.) = f x a

10.7

Измерение и Описание

Описание

В программе

Измерение и Описание

каждой измеренной точке можно задать

описание. Кроме того, здесь показывается наклонное и горизонатльное
расстояние, а также разность в высоте.

Прикладная программа Измерение и Описание имеется только в модели
Builder RM power.

Пример вывода
результатов в
программе
Измерение и
Описание

ПРИЛОЖ

Вход в меню прикладных
программ.

ИЗМиСОХ

УСТАНОВ

Вход в меню установки
точки стояния.

Описание строк

Строка

Описание

<Т:>

Идентификатор измеряемых точек.

<Опис.:>

Вводимое описание.

Измеренное наклонное расстояние до мишени.

Горизонтальное расстояние до мишени.

Разность в высоте мишени.

10.8

Вынос Линии/Дуги/Спирали

(опция)

Описание

Прикладная программа

Вынос Линии/Дуги/Спирали

облегчает вынос в натуру

или проверку имеющихся линий, сеток, дуг, сегментов и спиралей. Кроме обычного
выноса данных элементов, эта программа позволяет оператору производить
вынос и проверять точки по отношению к трассе дороги.

Прикладная программа Вынос Линии/Дуги/Спирали имеется только в моделях
Builder RM и RM power. Пробную версию программы можно запустить до 40 раз,
после чего программа будет запрашивать лицензионный ключ.

Диаграмма - Линия

Начальная точка

Конечная точка

RP1 Начальная точка базовой линии
RP2 Конечная точка базовой линии
SF

Смещение вперед

Смещение вправо

Вращение

Продольный сдвиг

Поперечный сдвиг

Выносимая или проверяемая
точка

RP1

RP2

Диаграмма - Дуга

Начальная точка дуги

Конечная точка дуги

Центральная точка круга

Радиус дуги

Направление

Продольный сдвиг

Поперечный сдвиг

Выносимая или проверяемая
точка

Поворот дуги по часовой стрелке

ACW Поворот дуги против часовой

стрелки

ACW

Диаграмма -
Спираль

Начальная точка спирали

Конечная точка спирали

Радиус

Длина

Параметр спирали

Поворот спирали по часовой
стрелке

ACW Поворот спирали против часовой

стрелки

Выносимая или проверяемая
точка

Продольный сдвиг

Поперечный сдвиг

B,C

Направление спирали (внутрь,
наружу)

ACW

A = R x L

Диаграмма - Дорога

Работать можно только с одним элементом (Линией, либо Дугой, либо Спиралью).

Линия

Спираль

Дуга

Радиус

Сдвиг влево

Сдвиг вправо

Интервал

Определенный пикетаж

d = 112.000

d = 122.000

d = 132.000

d = 155.000

d = 102.000

Пример вывода
результатов в
программе Вынос
Линии/Дуги/Спира
ли

Описание строк

ПРИЛОЖ

Вход в меню прикладных
программ.

ИЗМиСОХ

Строка

Описание

<Пике:>

Пикетаж.

<Линия:>

Продольный вынос измеренной точки от начальной точки базовой
линии.

<Дуга:>

Продольный вынос измеренной точки от начальной точки дуги.

<Спир:>

Продольный вынос измеренной точки от начальной точки
спирали.

<Сдв.:>

Поперечный вынос измеренной точки от базового элемента.

Элементы
графического
изображения

В прикладной программе Вынос Линии/Дуги/Спирали графическое изображение
показывает положении станции, базового элемента с определением, отражателя,
а также последних 50 измеренных точек.

См. Раздел "10.2 Вынос в натуру" для более подробной информации.

Рассчитанное превышение начальной точки элемента над
измеренной точкой.

Строка

Описание

Элемент

Описание

Элемент

Описание

Станция

Измеряемая точка

Контрольная точка

Поворот элемента

Отражатель

10.9

Скрытая точка (опция)

Описание

Прикладная программа

Скрытая точка

позволяет делать измерения на точку вне

прямой видимости. Точка может быть определена вехой или посредством ввода
смещения линии видимости и бокового смещения.

Можно выбрать один из двух методов:

•

Веха

•

Смещение

Прикладная программа Скрытая точка имеется только в моделях Builder RM и
RM power. Пробную версию программы можно запустить до 40 раз, после чего
программа будет запрашивать лицензионный ключ.

Тахеометр Leica Builder. Руководство по эксплуатации (Версия 3.1) - часть 4
