Тахеометр Leica TPS400 / TPS410C. Руководство пользователя TC(R)403/405/407/410C (Версия 2.0) - часть 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

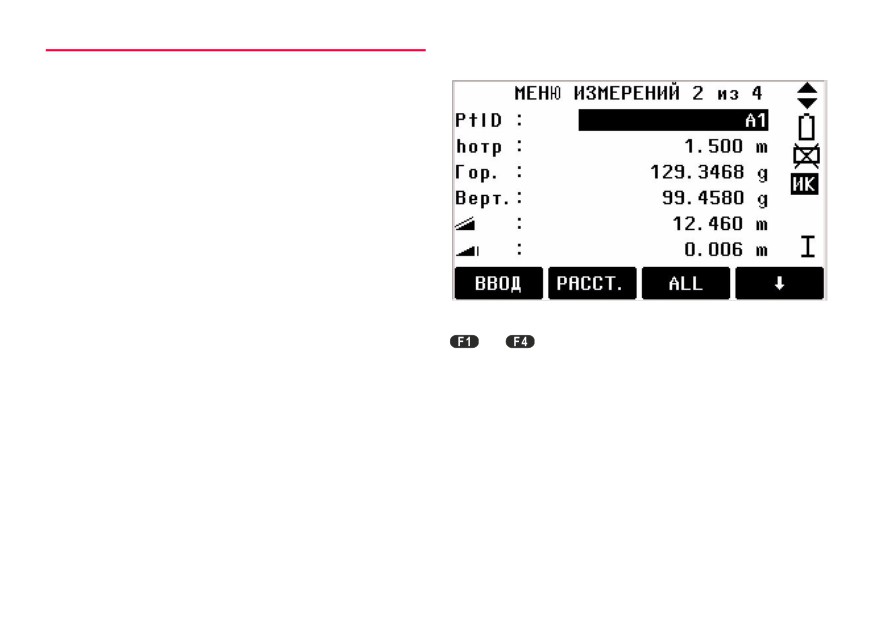

Пример индикации дисплея:

Измерения

После включения и установки электронный

тахеометр сразу готов к работе.

В окне измерений на дисплее можно

использовать системные и функциональные

клавиши, а также кнопки триггера и связанные

с ними функции

! Все дисплейные индикации,

приведенные далее на рисунках, являются

только примерами. Вполне возможно, что

конкретные версии программного обеспечения

могут отличаться от базовой версии.

TC400Z36

-

Вызов нужной функции.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Функция Free-Coding

Выберите код из списка кодов или введите

новый код.

Единицы измерения

Показывает текущие линейные и угловые

единицы измерения и дает возможность

выбирать другие единицы измерения.

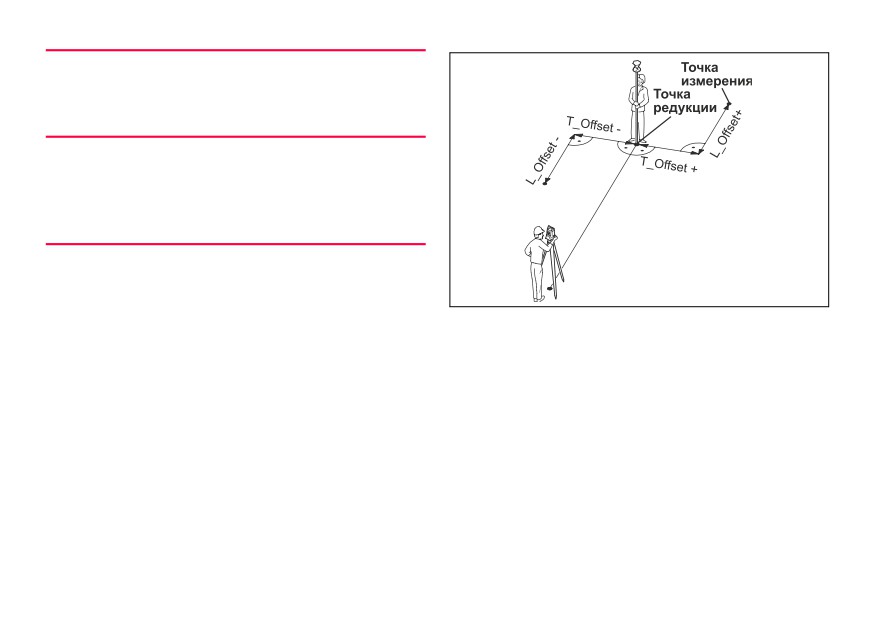

Элементы редукции

Если отражатель нельзя установить на нужную

точку или видимость на нее отсутствует, то

TC400Z37

можно воспользоваться методом редукции,

H_Offset +: Означает, что нужная точка

задав элементы продольного и поперечного

расположена выше наблюдаемой.

сдвига и сдвига по высоте. После измерений

редукционные поправки будут автоматически

введены в углы и расстояния для получения

координат нужной точки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5.

[OK]: Вычисление редукционных поправок и

возврат в приложение, откуда была

запущена функция Offset. Исправленные

значения углов и расстояний будут

выведены на дисплей после выполнения

дальномерных измерений.

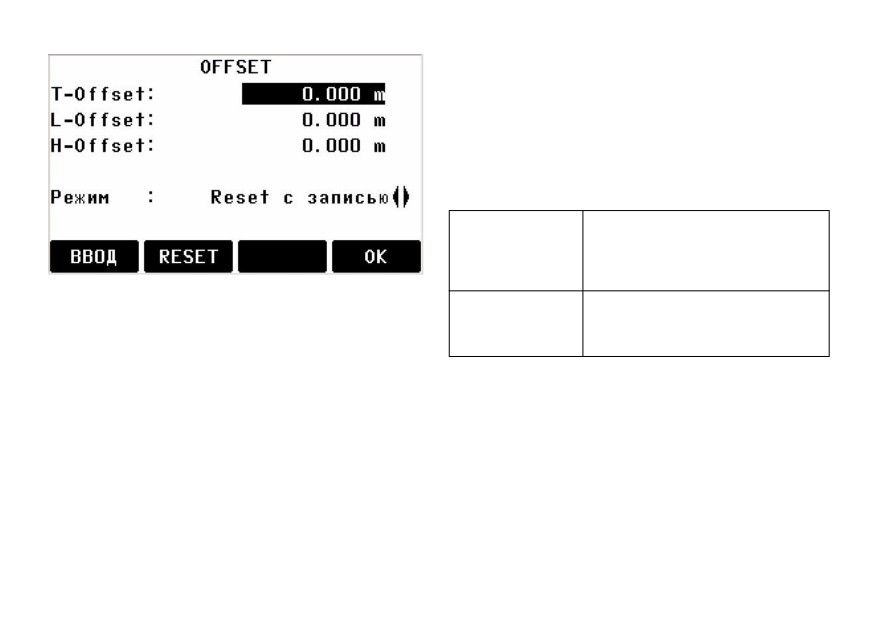

Задание периода применимости редукций:

Значения элементов редукций

будут обнулены после

Reset after REC

выполнения записи

результатов для данной точки.

TC400Z38

Действия:

Значения элементов редукций

1. Введите идентификатор точки и высоту

Permanent

будут применяться для всех

последующих измерений.

отражателя.

2. Введите параметры редукции (продольный,

поперечный сдвиг и сдвиг по высоте)

! Элементы редукции всегда обнуляются

согласно приведенному выше рисунку.

при закрытии приложения.

3. Задайте период, в течение которого

редукционные параметры будут в силе.

4.

[ПРЕД.]: Установка параметров редукции на

нулевые значения.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

С помощью этой функции можно определить

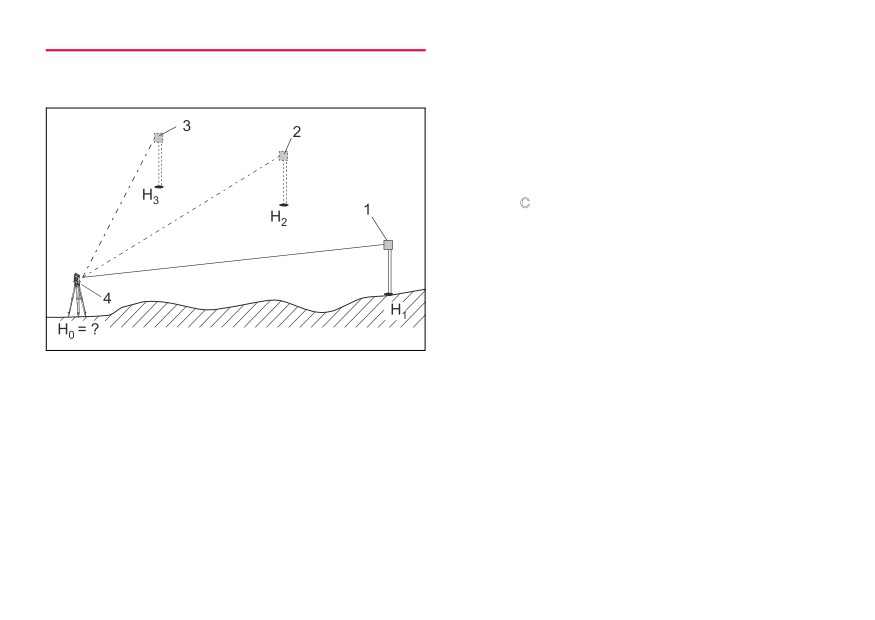

Передача отметки

отметку точки установки инструмента по

Пример:

измерениям при двух кругах на максимум 5*

точек с известными отметками.

При измерении на несколько отражателей

имеется возможность оценивать получаемую

точность с помощью величины delta.

: 1 Измеряемая точка (отражатель)

Действия:

1. Выберите твердую точку и введите высоту

отражателя на ней.

2. После запуска измерений с помощью кнопки

[ALL], на дисплей будет выведено значение

H₀.

TC400Z39

[AddPt]

Add another height of a known

1) Отражатель 1

point.

2) Отражатель 2

[КРУГ]

Измерение на ту же точку при

3) Отражатель 3

другом круге.

4) Инструмент

3.

[OK]

запись результатов.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Программы

Настройка работы

! Более подробная информация о выборе

набора пусковых программ приведена далее.

прикладных программ

Создание проекта

С помощью набора этих функций выполняются

Все данные записываются в проекты (JOBS)

настройки приложений и системы полевых

аналогично компьютерным директориям. Проекты

измерений. Данные настройки можно увидеть на

содержат результаты различного типа (например,

дисплее после запуска приложения. Пользователь

измерения, коды объектов, координаты твердых

может сам выбирать набор программ, которые

точек, сведения о точках стояния и т.п.), Эти

загрузятся после включения инструмента.

данные можно редактировать, настраивать под

Ваши задачи, считывать и удалять.

[НОВОЕ] Создание нового проекта.

[OK]

Настройка проекта и возврат в

набор стартовых программ.

Все регистрируемые в дальнейшем данные

!

будут записываться в данный проект (каталог).

запущено какое-либо приложение, либо в было

TC400Z40

режиме ´Meas & Recª активизирована функция

[•] Настройки записаны.

[ALL] или [ЗАПИСЬ], то система сама создаст

[

] Настройки не записаны.

новый проект и даст ему имя ПО УМОЛЧАНИЮ.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

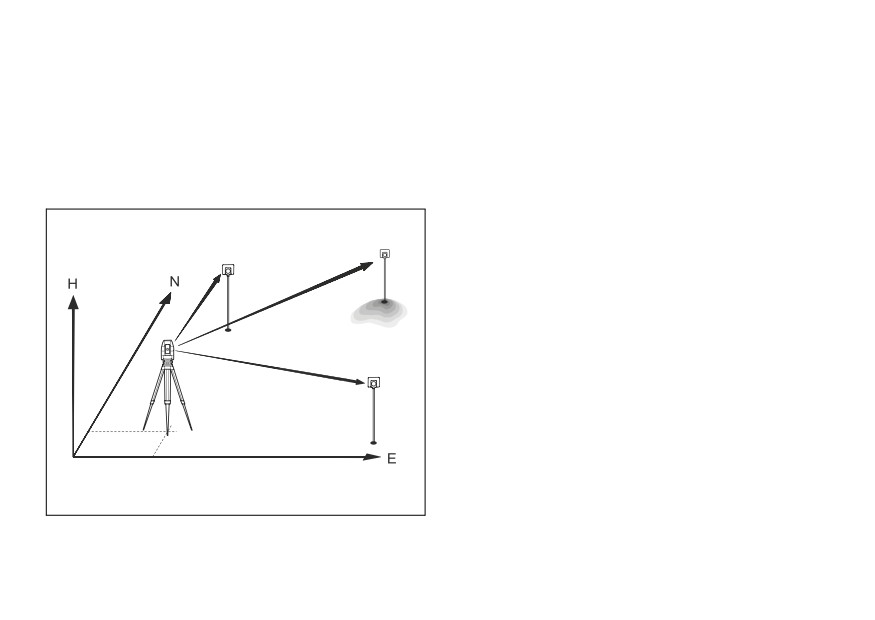

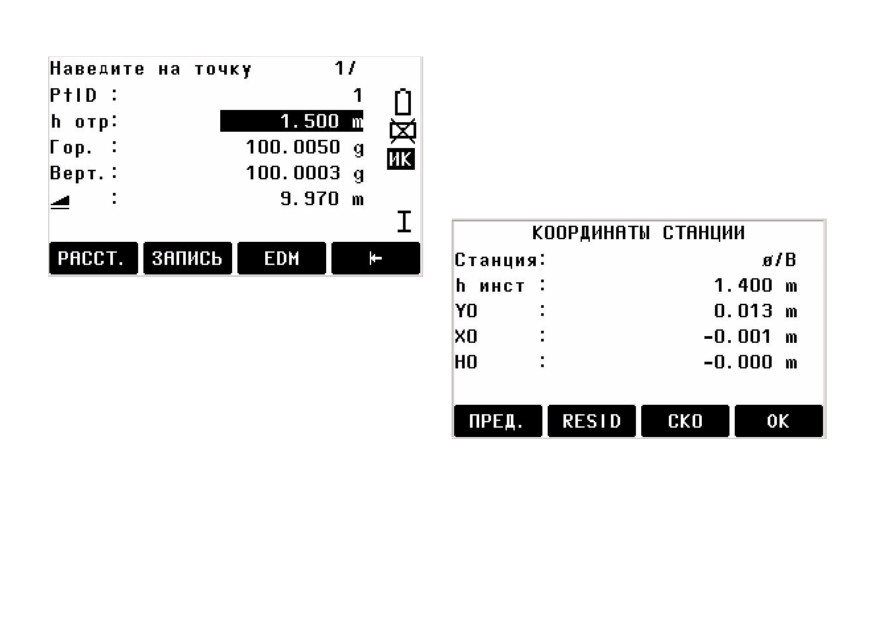

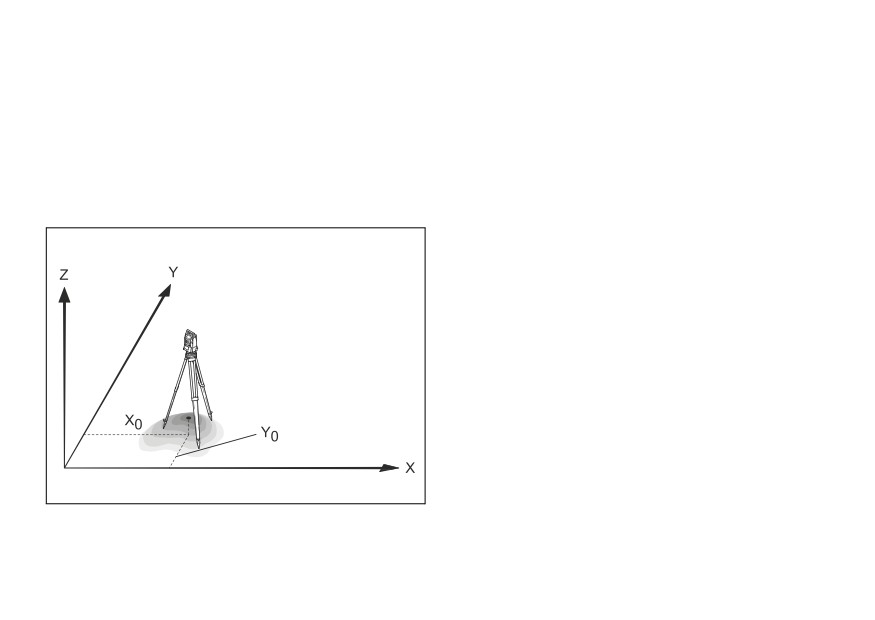

Точка стояния

Точка с известными координатами

Все расчеты координат ведутся относительно

1. Выберите из памяти точку по ее

координат текущей точки установки

идентификатору.

инструмента.

2. Введите высоту инструмента.

Для этого нужны как минимум плановые ее

[OK]

Прописка станции.

координаты (E, N). При необходимости можно

Ручной ввод

задать и отметку станции. Все эти данные могут

1.

[XYH]

Вызов диалога ручного ввода.

водиться вручную или считываться из памяти.

2.

Введите идентификатор точки и ее

координаты.

3.

[SAVE]

Запись данных. Переход в окно

задания высоты инструмента.

4.

[OK]

Прописка станции.

запущено какое-либо приложение, либо вбыло

режиме «Meas & Rec» активизирована функция

[ALL] или [ЗАПИСЬ], то система сама создаст

новый проект и даст ему имя ПО УМОЛЧАНИЮ.

TC400Z41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

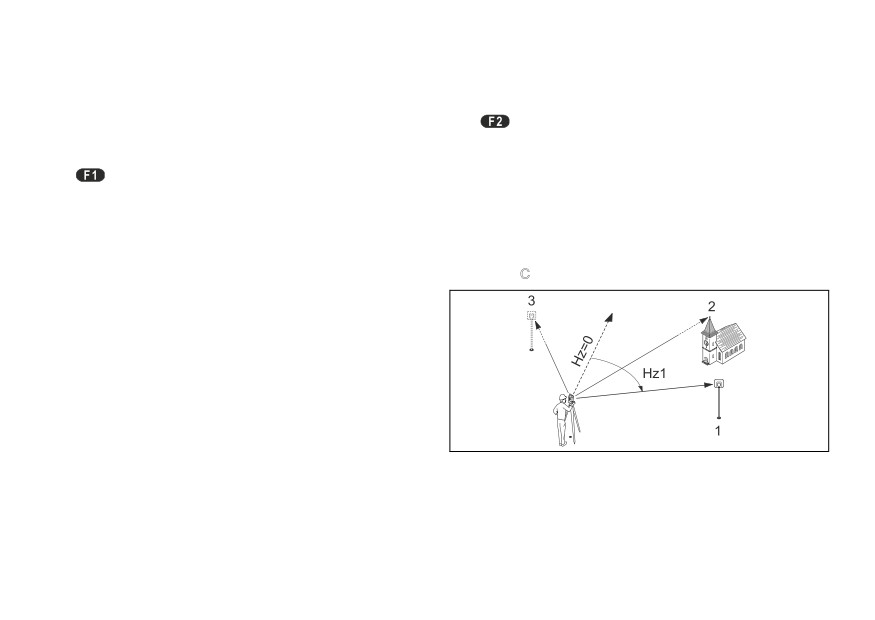

Ориентирование ГК

Метод №2: по координатам

Эту операцию можно выполнить как с помощью

В этом методе используется точка с известными

ручного ввода или с применением точек с

координатами.

известными координатами.

1.

Нажмите на эту кнопку.

2. Введите идентификатор ориентирного

Метод №1: Ручной ввод

пункта для его поиска в памяти.

1.

Нажмите на эту кнопку.

3. Введите высоту отражателя и подтвердите

2. Введите нужный отсчет по ГК, номер точки

ввод.

и высоту отражателя на ней.

Для ориентирования ГК можно использовать

3.

[ALL]

Запуск измерений и задание

максимум 5* точек с известными координатами.

ориентировки ГК.

^*) TPS410

: 1 Измеряемая точка (отражатель)

[ЗАПИСЬ] Запись и прописка ориентации

ГК.

TC400Z42

1)

1. Измеряемая точка (отражатель)

2)

2. Измеряемая точка (отражатель)

3)

3. Измеряемая точка (отражатель)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

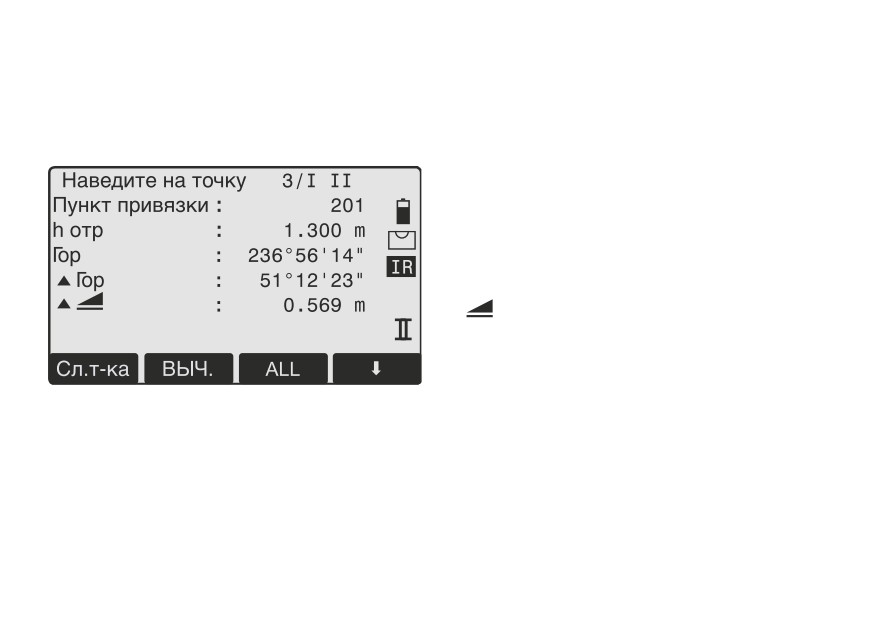

Координаты для выполнения этой операции

1/I

Индикация состояния: означает, что

можно получить из внутренней памяти или

первая точка наблюдалась при

ввести вручную.

положении вертикального круга I.

Последовательность выполняемых действий

1/I II

Означает, что первая точка

такая же, как в программе Free Station.

наблюдалась при двух кругах.

!Гор:

После первого измерения можно

облегчить наблюдение других точек

(или той же самой точки, но с

изменением положения инструмента),

если, повернув инструмент, установить

выведенное на дисплей отклонение по

углам почти на 0°00'00".

!

:

Разность между вычисленным по

координатам горизонтальным

проложением до точки наблюдения и

измеренным расстоянием.

TC400Z43

[ВЫЧ.]

Вычисляет и выводит на дисплей

результаты определения

ориентации.

[Сл.т-ка]

Добавление новой точки

привязки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

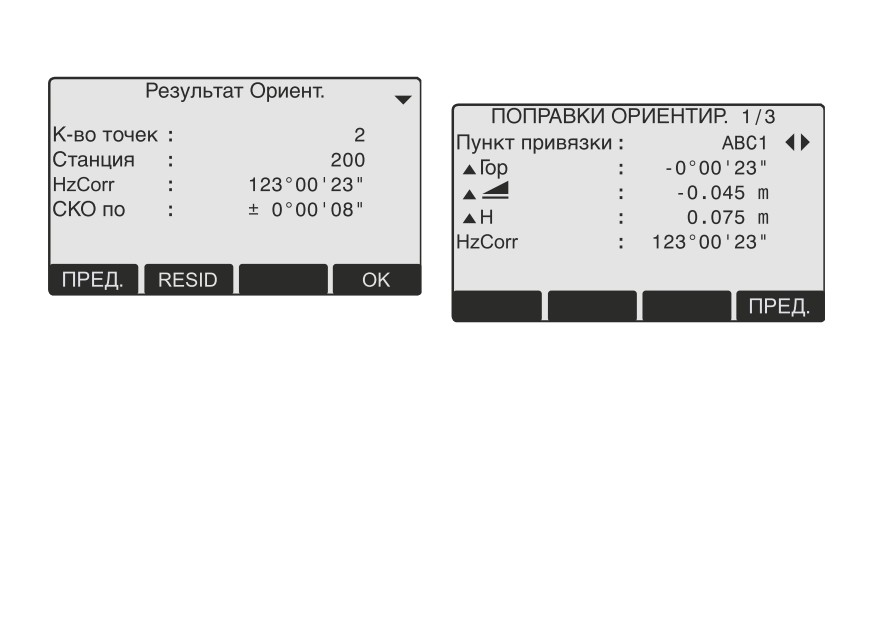

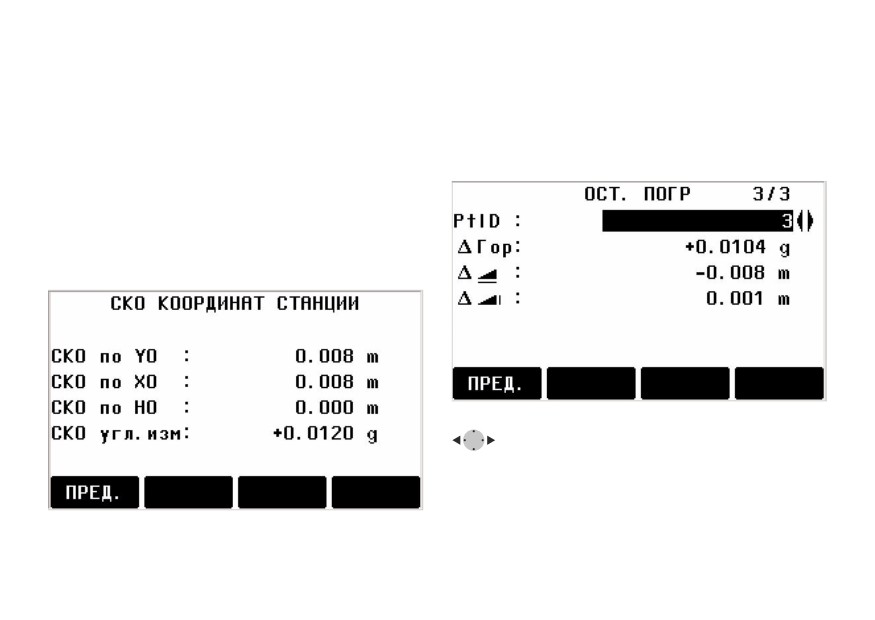

Индикация вычисленной ориентации ГК Индикация остаточных ошибок

[RESID] Индикация остаточных ошибок.

TC400Z44

[OK] Показывает вычисленную ориентацию

TC400Z45

ГК.

Если выполняется наблюдение за двумя и

более точками, то для вычисления ориентации

ГК применяется метод наименьших квадратов.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

методом, то ориентация ГК основана на

положении вертикального круга I.

• При измерении с первого и второго

положений инструмента не следует

изменять высоту размещения отражателя.

• Если одна и та же точка несколько раз

наблюдалась при одном положении

инструмента, то в обработку будет взят

результат самого последнего корректного

TC400Z46

наблюдения.

1) Фактическая

2) Проектная

запущено какое-либо из приложений в режиме

!H:

Коррекция по высоте

"Meas & Rec" [ALL] или [ЗАПИСЬ], то будут

!

:

Коррекция горизонтального

использоваться последние имеющиеся в памяти

проложения.

установки для горизонтального и

!Гор:

Коррекция горизонтальных углов..

вертикального круга.

Полезная информация

• Если ориентация определялась только при

положении вертикального круга II, то

ориентация ГК основана на положении

вертикального круга II. Если ориентация

определялась только при положении

вертикального круга I или смешанным

-------------------------------------------------------------------------------------------------------------------------------------------------------------

[PAGE] Переход к следующей странице.

Прикладные программы

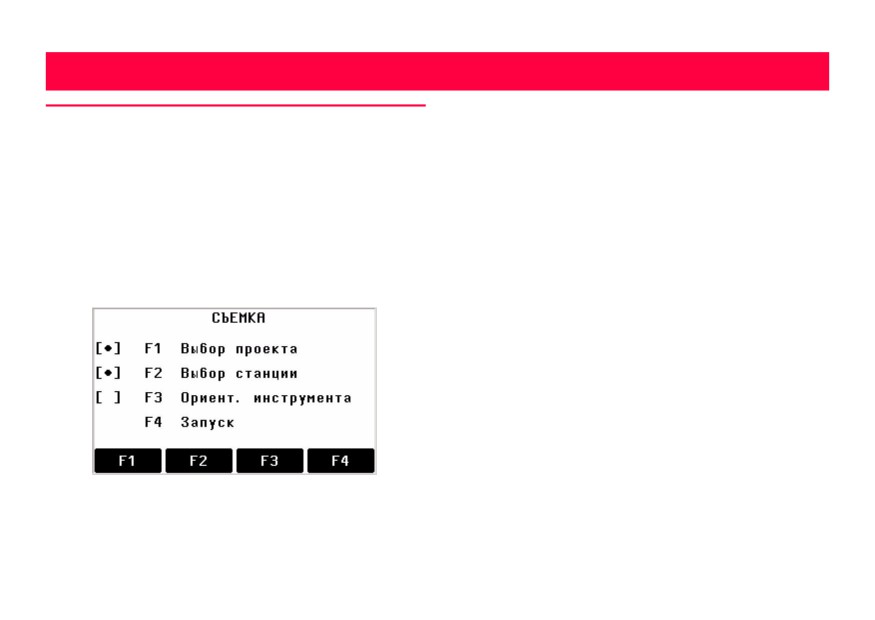

Съемка (только TPS403/405/407)

Введение

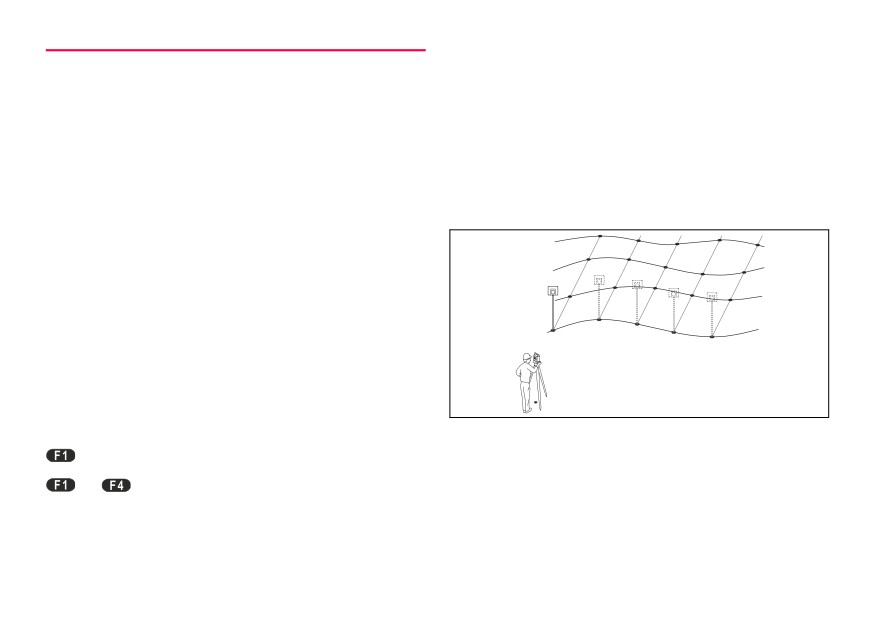

С помощью программы Surveying можно выполнять

Эти прописанные в системе программы

измерения на практически неограниченное число

позволяют решать широкий круг наиболее

точек. Работа этого приложения сравнима с

часто встречающихся на практике задач при

режимом "Meas & Rec", но позволяет также

выполнении полевых геодезических работ.

выполнять прописку точки стояния, ориентацию

В системе доступны следующие

инструмента и задание кодов объектов.

приложения:

• Surveying - Съемка

• Setting Out - Разбивка

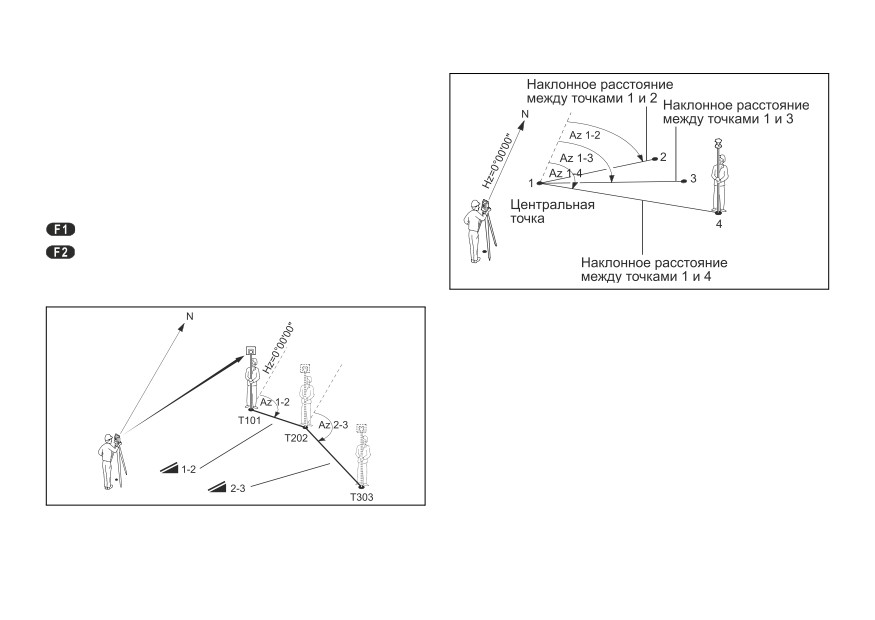

• Tie Distance - Косвенные измерения

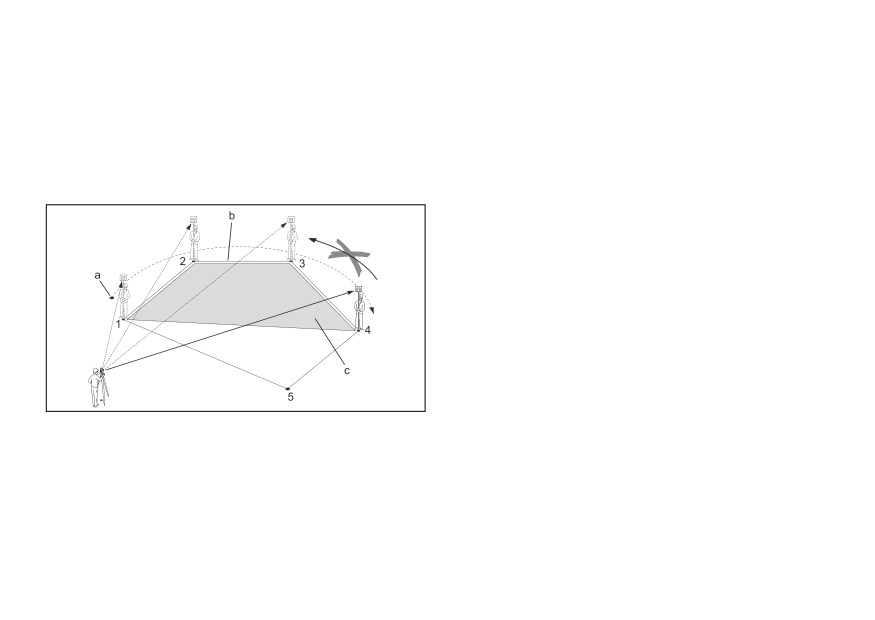

• Area (plan) - Вычисление площади и периметра

• Free Station - Привязка станции

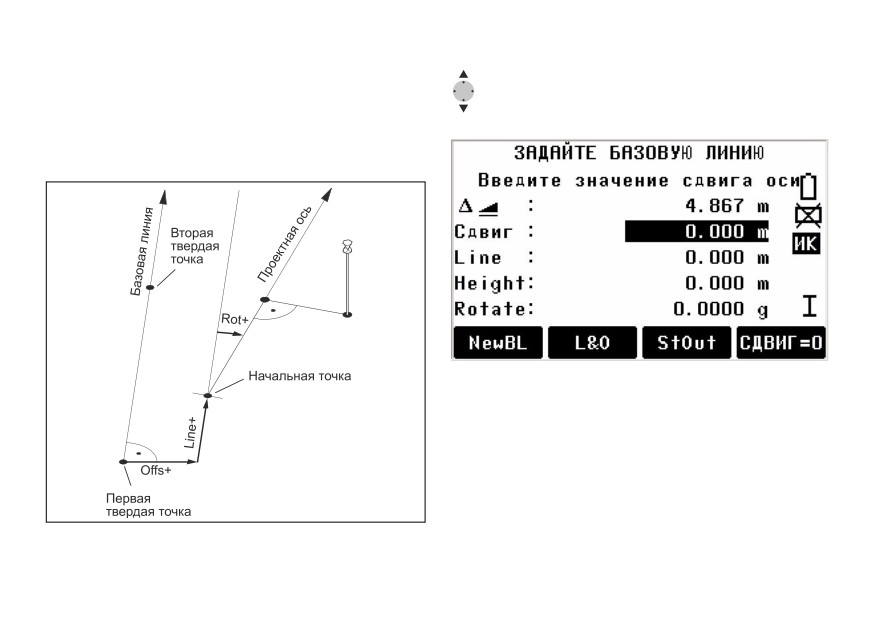

• Reference Line ñБазовая линия

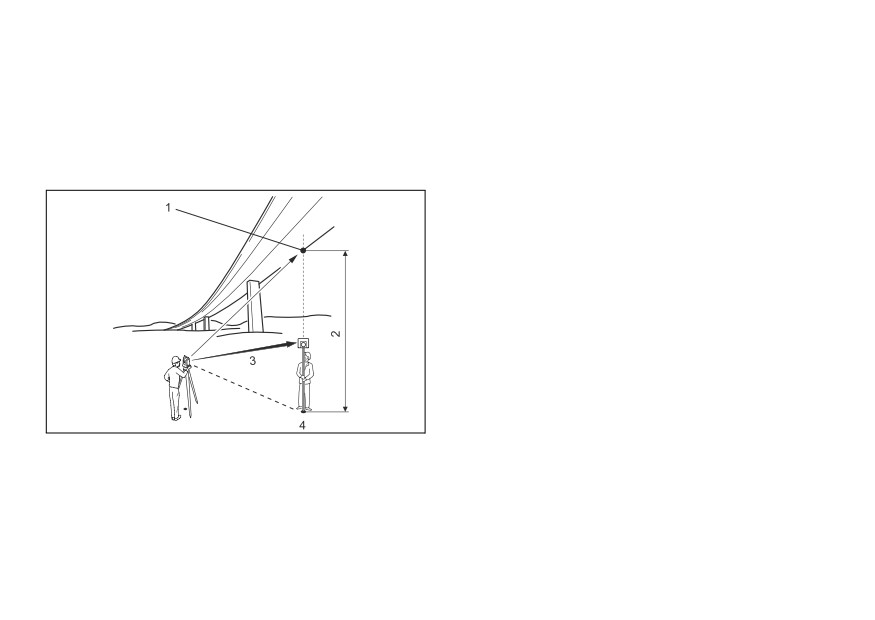

• Remote Height -Определение отметки

недоступной точки

[MENU]

1. Нажмите на эту кнопку.

TC400Z47

Действия:

2. Выбор опции "Program".

1. Задайте идентификатор точки, и при

-

3. Вызов приложений с запуском

необходимости, связанные с ней коды и

стартовых программ.

высоту отражателя.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2.

[ALL]

Запуск измерений и регистрации

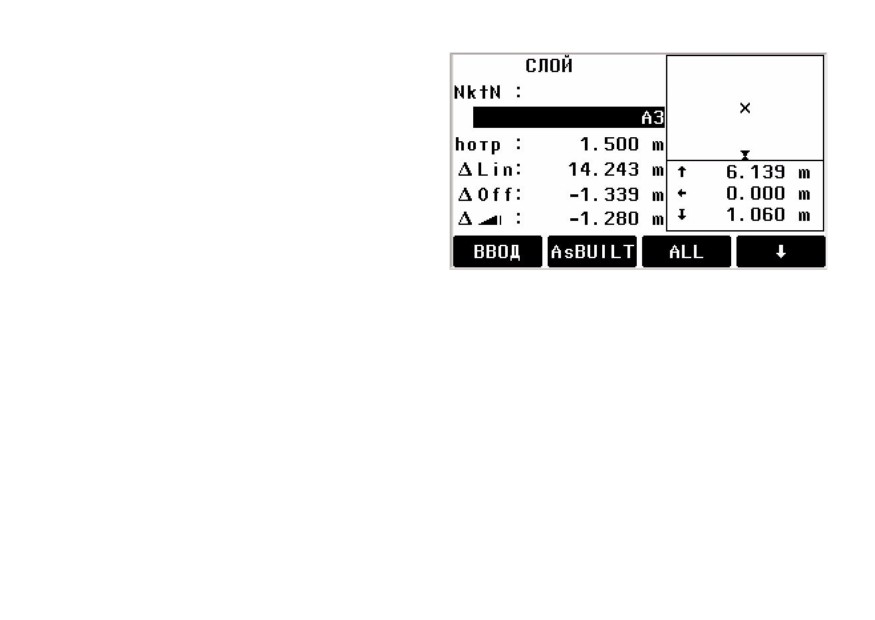

Разбивка

их результатов.

Данное приложение позволяет вычислять

[I-ID]

Переключение между

разбивочные элементы по координатам или

индивидуальным номером точки

введенным вручную углам, горизонтальным

и текущим номером точки.

приложениям и отметкам. Значения элементов

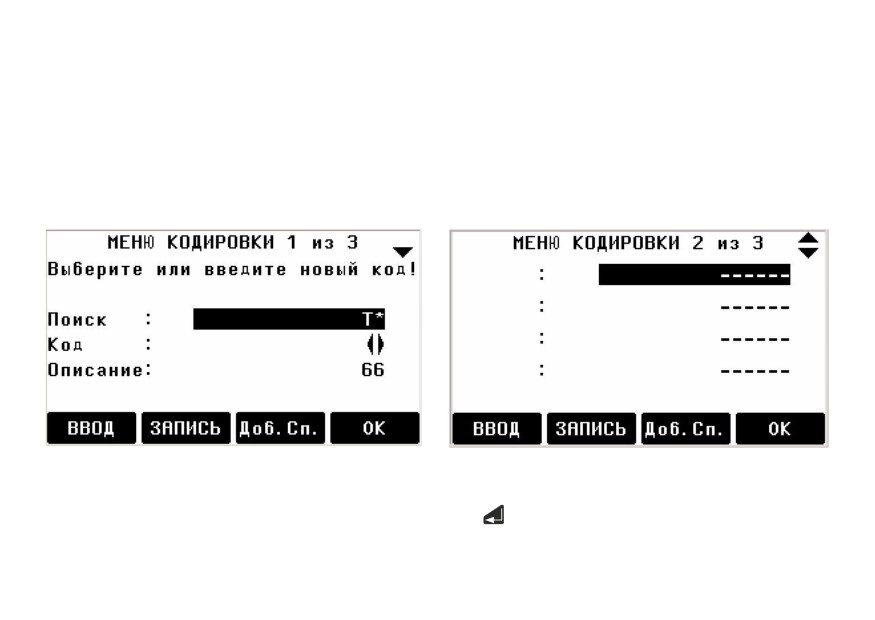

Для прописки кодов объектов можно

могут постоянно выводиться на дисплей.

использовать следующие способы:

Разбивка по данным из памяти инструмента

1. Простая кодировка:

Введите код объекта в соответствующее

Действия:

поле. Код объекта будет храниться вместе

Выбор точки.

с относящимися к этому объекту

[PACCT.] Запуск измерений и вычисления

измерениями.

разбивочных элементов.

2. Дополнительные возможности:

[ЗАПИСЬ] Запись показанных на дисплее

Нажмите на дисплейную кнопку [CODE].

величин.

Введенный код будет использован для

[B&D]

Ввод азимута и горизонтального

поиска в классификаторе (списке кодов) с

проложения для выносимой в натуру

возможностью добавления атрибутов.

точки.

[ВРУЧНУЮ] Упрощенный ручной ввод данных

без указания номера точки и без

записи введенных данных для нее.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

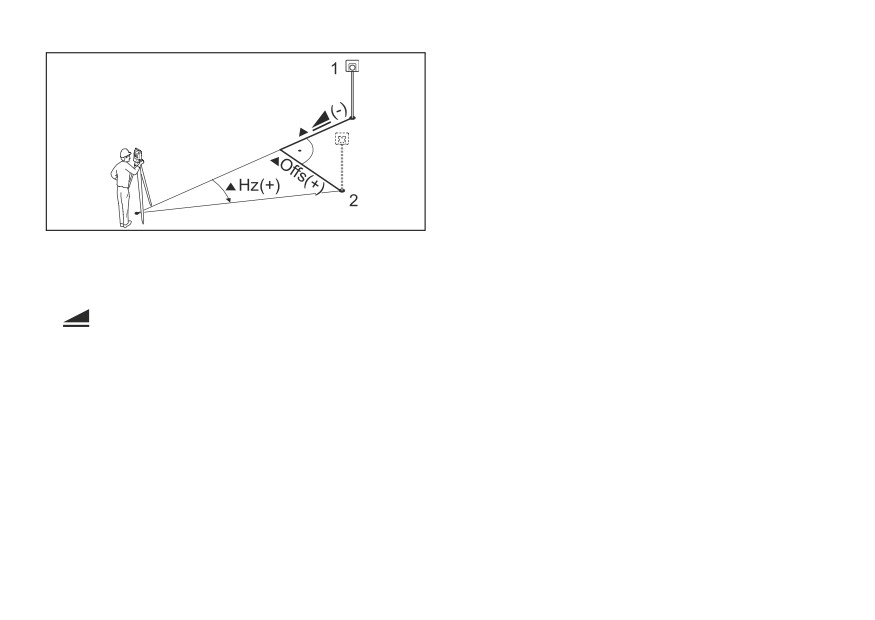

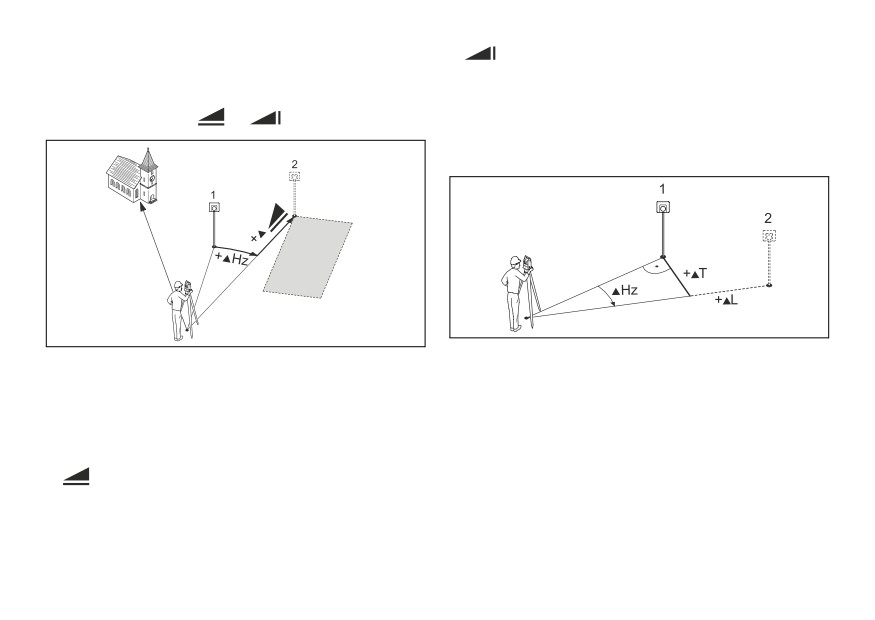

Полярный метод разбивки

!

: Высотный элемент: Имеет знак плюс,

При выборе этого метода на дисплее

если проектной отметка больше

отметки точки установки отражателя.

индицируются следующие разбивочные

элементы: !Гор, !

,

!

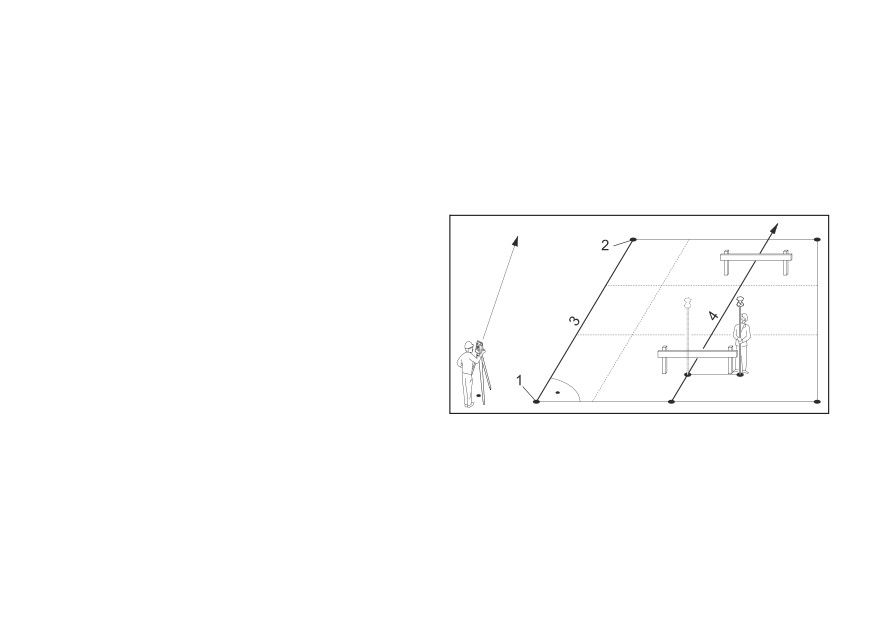

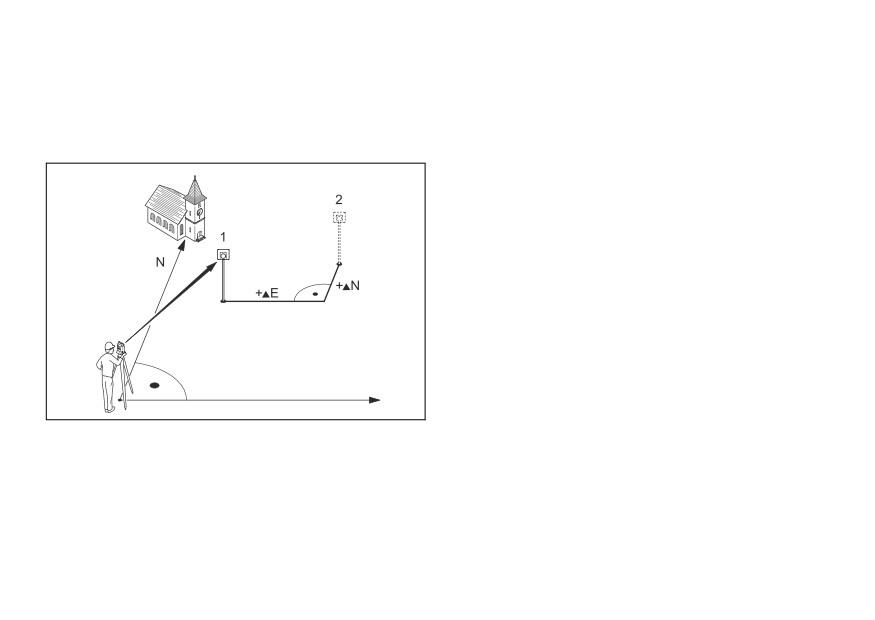

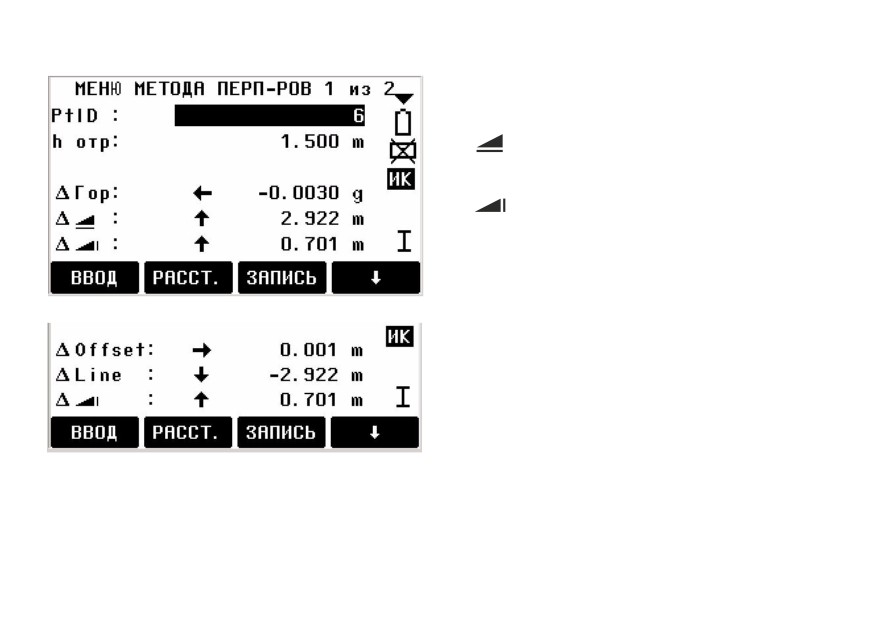

Метод перпендикуляров

В этом методе используются два линейных

элемента разбивки ñ продольный и поперечный.

TC400Z49

TC400Z48

1) Текущее положение отражателя

1) Текущее положение отражателя

2) Проектное положение

2) Проектное положение выносимой точки

!L:

Продольный элемент: Имеет знак плюс,

!Гор: Угловой элемент: Имеет знак плюс, если

если проектное положение находится

проектное положение находится справа

дальше точки установки отражателя.

от текущего направления.

!T:

Поперечный элемент: Имеет знак плюс в

!

: Продольный элемент: Имеет знак плюс,

том случае, когда проектное положение

если проектное положение находится

находится справа от линии визирования

дальше точки установки отражателя.

на отражатель.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Метод прямоугольных координат

(только TPS403/405/407)

В этом методе используется система

прямоугольных координат, а элементы

разбивки задаются в терминах X - Y (N - E).

TC400Z50

1) Текущее положение отражателя

2) Проектное положение выносимой точки

!E Смещение по оси Y (E).

!N Смещение по оси X (N).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Привязка станции (только TPS403/

Доступны следующие способы измерений:

405/407)

1. Только горизонтальные и вертикальные

углы (угловая засечка)

Эта функция предназначена для определения

2. Расстояния, горизонтальные и

координат точки установки инструмента по

вертикальные углы (пространственная

результатам измерений на минимум две

засечка)

(максимум 5) точки с хорошо известными

3. Горизонтальные и вертикальные углы на

координатами.

некоторые точки и, помимо них,

дальномерные измерения на остальные

точки.

В результате будут получены координаты XYH

(ENH) точки установки инструмента, включая

ориентацию горизонтального круга.

При этом можно будет оценить точность по

значениям средних квадратических и

остаточных погрешностей.

TC400Z51

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. Окончательные значения отметок (H)

вычисляются по осредненным

превышениям, полученным по результатам

измерений.

5. Ориентирование горизонтального круга

вычисляется по осредненным результатам

измерений при двух кругах и по

окончательным значениям координат.

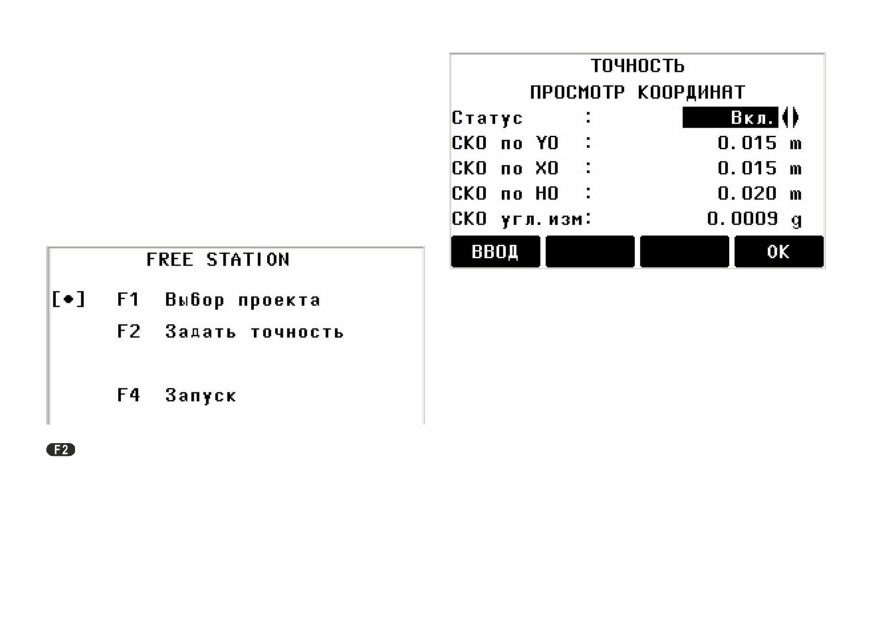

Действия:

TC400Z53

Здесь можно ввести минимальные величины

среднего квадратичного отклонения. Если

вычисленные отклонения превышают эти

минимальные величины, то появляется

предупреждающее диалоговое окно, и вы

решаете, продолжать или нет.

1. Задайте название точки стояния и высоту

TC400Z52

инструмента.

Позволяет вам определить пределы

2. Введите идентификатор точки наблюдения

точности.

и высоту установки отражателя на ней.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3/I

Означает, что третья точка

наблюдалась при положении

вертикального круга I.

3/I II

Означает, что третья точка

наблюдалась при двух кругах.

Результаты

На дисплей выводятся координаты станции:

TC400Z54

[ALL]

Запустите процесс измерения

углов и расстояний (засечка с

трех точек).

[ЗАПИСЬ]

Запись горизонтальных и

вертикальных углов.

[AddPt]

Добавление новой точки

привязки.

[ВЫЧ.]

Вычисление и вывод на дисплей

TC400Z55

координат станции, при условии,

[ПРЕД.]

Переход в окно измерений для

что были выполнены измерения

выполнения дополнительных

на минимум две точки привязки.

наблюдений.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

[RESID]

Индикация остаточных ошибок

S.Dev E0, N0, H0

СКО координат станции

[CKO]

Индикация СКО

S.Dev Ang

СКО ориентировки ГК

[OK]

Установка значений координат и

В это окно выводятся остаточные ошибки:

высоты инструмента для данной

Они вычисляются как разность между

станции.

вычисленным и измеренным значениями

! Если высота инструмента задана как

0.000, то отметка станции будет связана с

высотой оси вращения зрительной трубы (ось

trunnion).

Индикация СКО:

TC400Z57

С помощью эти клавиш можно

просматривать остаточные

ошибки для конкретных пунктов

привязки.

TC400Z56

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Системные сообщения и предупреждения

Сообщение

Смысл Meaning

Selected point has no

Такое сообщение появляется, когда для выбранной точки в памяти отсутствуют

valid data !

координаты.

Это сообщение выводится на дисплей в ситуациях, когда уже выполнены измерения

Max 5 points supported !

на 5 точек, и выбирается еще одна точка. Система поддерживает работу с максимум

5 точками.

Invalid data - no position

Результаты измерений не позволяют вычислить окончательные координаты станции

computed !

(E, N).

Invalid data - no height

Заданная отметка привязочной точки ошибочна или не выполнено необходимое

computed !

количество измерений для определения отметки станции.

Блок данных для этого проекта заполнен, что не позволяет записывать в него новую

Insufficient space in job !

информацию.

Гор (I - II) > 0.9 deg,

Такое сообщение появляется на дисплее при расхождении между измерениями

measure point again !

горизонтальных углов, выполненных при двух кругах, на величину более 180° ±0.9°.

V (I - II) > 0.9 deg,

Такое сообщение появляется на дисплее при расхождении между измерениями

measure point again !

вертикальных углов, выполненных при двух кругах, на величину более 360° - V ±0.9°.

More points or distance

Выполненных измерений недостаточно для вычисления координат (недостаточно

required !

точек или дальномерных измерений).measured.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Базовая линия (только TPS403/405/

2. Ввод координат точек базовой линии:

407)

[ПОИСК] Запуск поиска точек с

заданными идентификаторами.

Данная программа облегчает вынос в натуру

осей сооружений, прямолинейных сегментов

[XYH]

Ручной ввод координат.

осевых линий дорог, контроль их положения и

[СПИСОК] Просмотр списка точек в памяти.

т.п. Проектная ось может определяться

Для второй точки выполняются такие же

относительно уже существующей базовой

операции.

линии, при этом имеется возможность

продольно или параллельно сдвигать ее по

отношению к базовой линии, либо поворачивать

вокруг первой точки базовой линии.

Выбор базовой линии

Она задается двумя твердыми точками, которые

можно выбрать одним из следующих способов:

• Определить координаты этих точек

• Ввести их координаты с клавиатуры

• Выбрать точки из памяти.

TC400Z58

Определение точек базовой линии

1) Первая точка базовой линии

1. Измерения на точки базовой линии:

2) Вторая точка базовой линии

Задайте идентификаторы точек базовой

3) Базовая линия

линии и выполните измерения на них,

4) Проектная ось

используя [ALL] или [PACCT.]/[ЗАПИСЬ].

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Базовая линия

Ввод параметров:

Базовую линию можно сдвигать продольно или

С помощью этих кнопок нужно выбрать

параллельно, а также поворачивать.

параметры сдвига и разворота

Полученная в результате ось называется refe-

выносимой в натуру оси.

rence line. Все данные будут привязываться к

этой оси.

TC400Z60

Можно задать следующие параметры:

Offset+:

Означает параллельный сдвиг

вправо по отношению к

направлению базовой линии (1-2).

TC400Z59

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Line+:

Определяет продольный сдвиг

Базовая линия

начальной точки проектной оси в

направлении второй точки

базовой линии.

Rotate+:

Означает поворот оси по

часовой стрелке вокруг первой

точки базовой линии.

H-Offset+:

Сдвиг по высоте; плюс означает,

что проектная ось будет

проходить выше первой точки

базовой линии.

Использование дисплейных кнопок:

[NewBL]

Переход к заданию новой

базовой линии.

[StOut]

Запуск приложения "Orthogonal

Setout".

[L&O]

Запуск приложения "Reference

Line".

TC400Z61

[SHIFT=0]

Установка сдвигов и поворота на

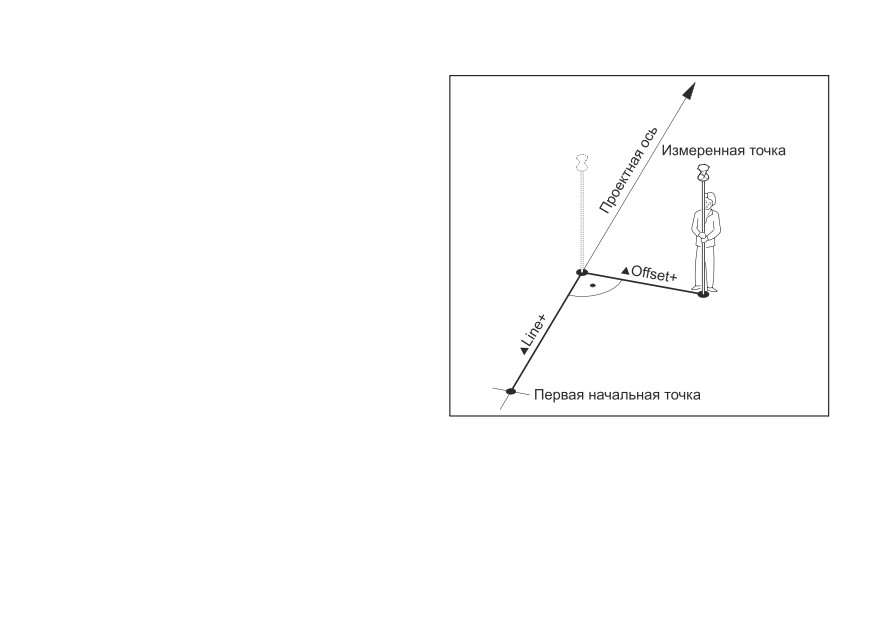

Приложение [L&O] выполняет вычисление

нулевые значения.

элементов плановой и высотной разбивки по

результатам измерений или по заданным

координатам относительно положения

проектной оси.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TC400Z62

TC400Z63

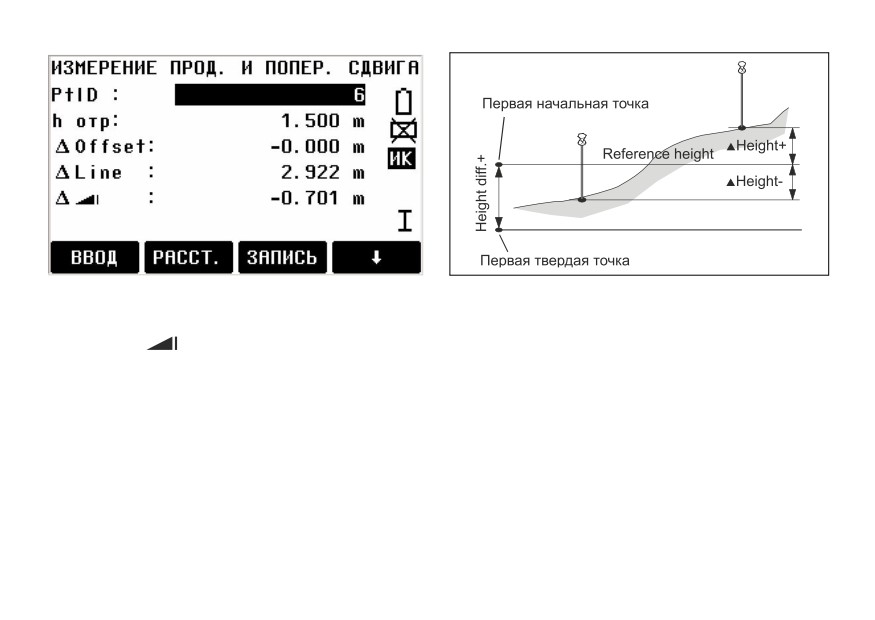

Отметка начальной точки всегда используется

! В режиме слежения за положением

как исходная для вычисления элементов

отражателя (см. «Настройки EDM») величины

высотной (!

) разбивки

смещения текущего положения отражателя

относительно проектного положения будут

постоянно выводиться на дисплей.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

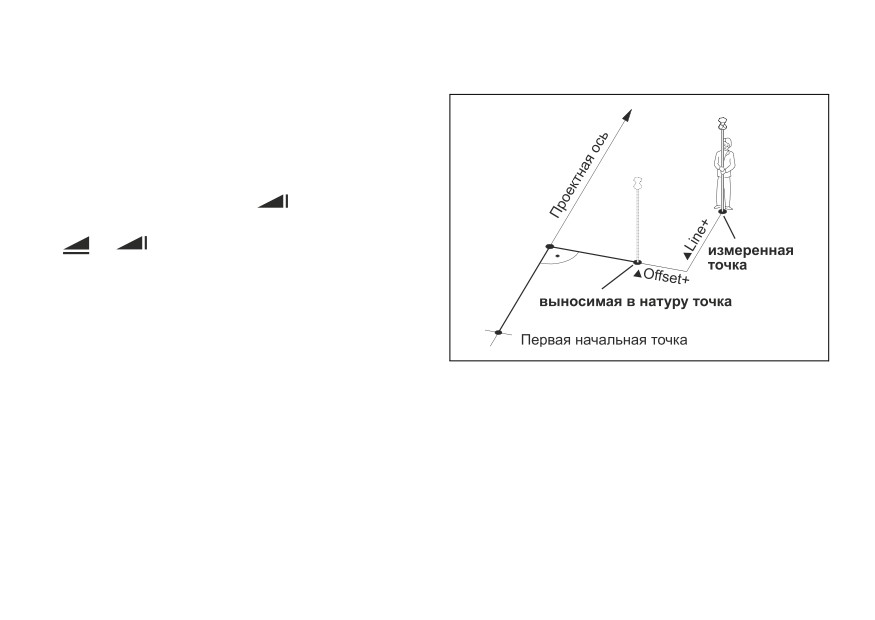

Разбивка по методу перпендикуляров Пример использования метода

Для реализации этого метода нужно задать

перпендикуляров:

плановые и высотные элементы разбивки

относительно положения проектной оси.

Программа определит расхождения между

текущим и проектным положением выносимой в

натуру точки. На дисплей будут выведены

элементы !Line, !Offset,!

, а также

элементы разбивки полярным методом (!Гор,

!

, !

).

Операции:

1. Введите элементы разбивки, либо вызовите

данные о нужной точке из памяти.

2.

[OK]

Подтвердите выбор и запуск

вычислений.

TC400Z64

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Индикация в режиме измерений:

Для разбивки эти величины должны задаваться

с противоположным знаком.

+!Гор

Поворот инструмента в направлении

на проектное положение точки.

+!

Это значит, что проектное

положение находится дальше от

точки установки отражателя.

+!

Проектная отметка превышает

отметку точки установки

отражателя.

TC400Z65

TC400Z66

Смысл знаков для отклонений по расстояниям и

углам такой же, как и в приложении «Setout».

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Системные предупреждения и сообщения

Сообщение

Смысл

Активизирован вывод данных

через порт RS232 (согласно

Save via RS232 !

настройкам системы). Для

нормальной работы следует

выбрать опцию INTERN.

Заданная базовая линия

короче 1 см. Выберите точки

Base line too short !

базовой линии так, чтобы

горизонтальное проложение

между ними превышало 1 см.

Для заданной точки нет

Coordinates invalid !

приемлемых для системы

координат.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Косвенные определения

Радиальный способ

Программа Tie Distance позволяет в режиме

online вычислять наклонные расстояния,

горизонтальные проложения, превышения и

дирекционные углы между точками,

выбранными из памяти или заданными с

клавиатуры.

Можно выбрать один из следующих методов:

Полигональный (A-B, B-C)

Радиальный (A-B, A-C)

Полигональный способ:

TC400Z68

В принципе, оба метода основаны на одной и

той же концепции. Далее будут описаны

некоторые отличия между ними.

1. Определение первой точки.

[ALL]

Запуск измерений.

[ПОИСК]

Поиск в памяти данных о

заданной точке.

2. Определение второй точки.

Выполняется так же, как и для первой.

TC400Z67

3. Индикация результатов.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Brg

Дирекционный угол 1 - 2

Дисплейные клавиши радиального способа:

!

Наклонное расстояние между

[Нов.т.1]

Определение новой центральной

точками 1 и 2.

точки.

!

Горизонтальное проложение

[Нов.т.2]

Определение новой радиальной

между точками 1 и 2.

точки.

!

Превышение между точками 1 и

[POLYGON]

Переход к полигональному

2.

способу.

Уклон

Уклон [%] между точкой 1 и

точкой 2.

Дисплейные клавиши полигонального

способа:

[Нов.т.1]

Вычисление нового

вспомогатель-ного расстояния.

Программа перезапускается для

точки 1.

[Нов.т.2]

Точка 2 принимается как

начальная для новой линии.

Потребуется выполнить

измерения на новую точку с

номером 2.

[RADIAL]

Переход к радиальному способу.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Вычисление площадей и периметров Операции:

Программа Area дает возможность оперативно

1. Задайте начальную точку

вычислять длину ломаных линий и площади

[ALL]

Запуск измерений на эту точку.

замкнутых полигонов, включающих

[ПОИСК]

Поиск заданной точки в памяти.

практически неограниченное число вершин.

[XYZ]

Ручной ввод координат точки.

Точки могут либо измеряться, либо выбираться

2. Задайте следующие точки полигона

из памяти или вводиться с клавиатуры.

Действуйте аналогично описанному в п.1.

[РЕЗ-ТЫ] Вывод на дисплей результатов

вычислений.

Площади будут постоянно

!

перевычисляться и выводиться на дисплей с

момента задания третьей точки полигона.

TC400Z69

a) Начало

b) Длина ломаной линии от начальной до

текущей точки.

c) Текущее значение площади полигона,

всегда замыкаемого на начальную точку (1).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Определение отметки недоступной

Действия:

точки (только TPS403/405/407)

1.

Задайте идентификатор точки (ptID) и

высоту отражателя, установленного на

Это приложение позволяет определять высоту

ней

недоступной точки с помощью измерений

[ALL]

Запуск измерений на

на отражатель, установленный под такой

отражатель и переход к п.2 (см.

точкой.

ниже).

[hr?]

Запуск процедуры определения

неизвестной высоты

отражателя.

1.1

[ALL] Запуск измерений на

отражатель.

1.2

Наведите трубу на отражатель и

нажмите кнопку [Set_V].

2.

Наведите на недоступную точку

[SAVE]

Запись результатов измерений.

[BasePt]

Ввод данных о новой точке

установки отражателя и

TC400Z70

выполнение измерений на нее.

1)

Недоступная точка

2)

Превышение

3)

Наклонное расстояние

4)

Точка установки отражателя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Строительство

Если вы ввели координаты с помощью

!

Это приложение позволяет определить границы

ENH и измерили расстояние до известных

строительной площадки посредством

точек, функция проверки качества получаемых

настройки инструмента по строительной оси,

результатов сообщит вам вычисленную длину

измерения и определения положения точек по

оси, фактическую длину и их разность.

отношению к этой оси.

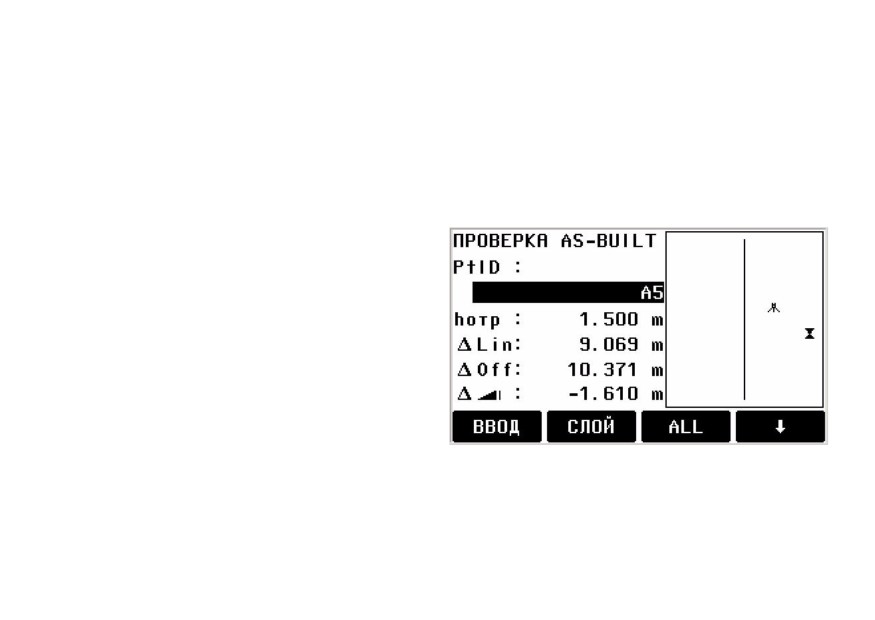

As built check Проверка построения

В этом случае имеются две опции:

Это диалоговое окно показывает pLine, pOffset

a) Определение границ новой строительной

и pHeight измеренной точки по отношению к оси.

площадки

или

b) Продолжение работ на имеющейся

площадке (настройка инструмента по

строительной оси опускается)

Действия:

Определение границ новой строительной

площадки:

1. Измерение расстояния до Начальной точки

оси [ALL], [PACCT.]+[ЗАПИСЬ]

2. Измерение расстояния до второй точки оси

TC400Z71

[ALL], [PACCT.]+[ЗАПИСЬ]

[СдвигЛИН]

Позволяет ввести значения

для сдвига оси.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

[СЛОЙ]

Переключение в режим

разбивки (Layout).

!положительная величина:

Измеренная точка расположена в направлении

от начальной точки оси к конечной точки оси.

!Offset - положительная величина:

Измеренная точка расположена справа от оси.

!Height - положительная величина:

Отметка измеренной точки выше отметки

начальной точки оси.

TC400Z72

[СдвигЛИН]

Позволяет ввести величины

! Отметка начальной точки оси всегда

используется как исходная для вычисления

для сдвига оси.

элементов высотной разбивки.

[AsBUILT]

Переключение в режим

азбивка

AsBuilt.

Здесь можно найти или ввести точки для

Графические данные показывают положение

разбивки, связанные с измеренной осью.

отражателя, связанное с разбивочной точкой.

Ниже приведены точные величины (стрелки

указывают направление).

!Line - положительная величина (стрелка

вверх):

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Операции:

[Доб.Сп.] Добавляет введенный код в список

1. Наведите курсор на поле "Code".

кодов.

2. Введите код объекта.

[ЗАПИСЬ] Прекращает ввод кода или поиск

3.

[ALL]

Запуск измерения расстояния и

кодов и сохраняет данный блок

запись результатов с

кодов.

регистрацией заданного кода.

Ввод кода вручную

[КОД]

Поиск заданного кода в памяти и

Конкретные блоки кодов могут быть заданы с

ввод атрибутов объектов.

клавиатуры.

TC400Z73

TC400Z74

[OK]

Задание блока кодов.

1.

[ВВОД]

Ввод нужного кода.

2.

Подтверждение выбора.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3. Введите атрибуты 1-4.

Предупреждения и сообщения системы

4.

[OK]

Регистрация блока кодов.

Индикация

Смысл

Дополнение / редактирование кодов

1. Вызовите какой-либо код из списка кодов.

Attrib. cannot be

Атрибут с фиксированным

статусом не может быть

2. Атрибуты можно исправлять без каких-либо

changed !

изменен.

ограничений.

В памяти нет ни одного

Примечания:

списка кодов. Автоматически

No codelist available !

происходит переход в режим

При работе с пакетом SurveyOffice атрибутам

ввода с клавиатуры кодов и

можно прописать их статус:

атрибутов объектов.

• Атрибуты с фиксированным статусом

Отсутствует код. Введите

Entry required !

защищены от изменений.

его.

• Атрибуты со статусом ”Mandatory” требуют

подтверждения внесенных в них изменений.

! Вводимые с клавиатуры кодовые блоки

• Атрибуты, имеющие статус îNormalî, можно

не будут скопированы в список кодов.

редактировать без каких-либо ограничений.

Leica SurveyOffice

Запись блока кодов

Списки кодов могут легко создаваться и

[OK] Выбранный блок кодов будет временно

загружаться в инструмент с помощью

прописан в системе. Регистрация будет

программного обеспечения "Leica SurveyOffice",

выполняться только при выполнении измерений

входящего в комплект поставки.

и при наличии ссылки на идентификатор точки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

содержание      ..      1      2      3      ..
