Тахеометр Leica TS11/TS15. Руководство пользователя (Версия 1.0)

Введение

Покупка

Поздравляем Вас с приобретением электронного тахеометра Leica TS11/TS15.

В данном Руководстве содержатся важные сведения по технике безопасности, а
также инструкции по настройке инструмента и работе с ним. Более подробно об
этом читайте в разделе "6 Руководство по безопасности".
Внимательно прочтите Руководство по эксплуатации прежде, чем включить
приемник.

Идентификация
продукта

Модель и заводской серийный номер Вашего приемника указаны на специальной
табличке.
Запишите эти данные в Руководство и всегда имейте их под рукой при обращении
в представительства и службы Leica Geosystems.

Тип:

_______________

Серийный номер:

_______________

Символы

Используемые в данном Руководстве символы имеют следующий смысл:

Тип

Описание



Опасно

Означает непосредственно опасную ситуацию, которая
может привести к серьезным травмам или даже к леталь-
ному исходу.



Предупрежде-
ние

Означает потенциально опасную ситуацию или нештатное
использование прибора, которые могут привести к серьез-
ным травмам или даже к летальному исходу.



Осторожно

Означает потенциально опасную ситуацию или нештатное
использование прибора, способные вызвать травмы малой
или средней тяжести, либо привести к значительному
материальному, финансовому или экологическому ущербу.

)

Важные разделы документа, содержащие указания, кото-
рые должны неукоснительно соблюдаться при выполне-
нии работ для обеспечения технически грамотного и
эффективного использования оборудования.

Торговые марки

•

Windows является зарегистрированной торговой маркой Microsoft Corporation в
США и других странах.

•

Bluetooth является зарегистрированной торговой маркой компании Bluetooth
SIG, Inc.

•

SD является торговой маркой SD Card Association.

Все остальные торговые марки являются собственностью их обладателей.

Область
действия данного
руководства

Данное руководство подходит для электронных тахеометров TS11 и TS15. Разли-
чия между моделями специально отмечены в тексте и подробно разъясняются.

Доступная
документация

Название

Описание/Формат

TS11/TS15
Руководство
пользователя

Это Руководство содержит все необходимые описа-
ния и инструкции для работы с тахеометром и его
применения. Дается также общий обзор продукта,
приведены технические характеристики и указания
по технике безопасности.

Обратитесь к следующим информационным источникам для получения
сведений о документации и программном обеспечении TS11/TS15

•

Leica Viva Series DVD

•

https://myworld.leica-geosystems.com

Сервис myWorld@Leica Geosystems (

https://myworld.leica-geosystems.com

) пред-

лагает широкий спектр услуг, информационных и обучающих материалов.
Доступ к myWorld открыт 24 часа в сутки, 7 дней в неделю. Благодаря этому серви-
су, повышается поизводительность Ваших работ, оборудование всегда снабжено
самыми последними версиями программ Leica Geosystems.

Название

Описание/Формат

Viva TPS

Содержит информацию о стандартной работе с
прибором. Предназначен служить в поле кратким
справочником.

Viva GNSS
Инструкция по
началу работ

Содержит информацию о стандартной работе с
прибором. Предназначен служить в поле кратким
справочником.

Viva Series
Технические
характеристи-
ки

Полный справочник по системе и ее программным
функциям. Содержит детальное описание специаль-
ных программных и аппаратных настроек и функций,
предназначенных для технических специалистов.

Сервис

Описание

myProducts

Просто укажите все продукты производства Leica Geosystems,
которыми владеет Ваша организация. Вы сможете получить
подробную информацию по своему оборудованию, докупить
дополнительные опции или пакеты технического обслуживания
(CCPs), скачать последние версии ПО и вовремя получить самую
свежую информацию.

myService

Вы сможете просматривать историю сервисного обслуживания
своего оборудования Leica Geosystems. Также Вы сможете
отслеживать статус оборудования, которое находится в сервис-
ном центре и Leica Geosystems, узнать ориентировочную дату его
готовности.

mySupport

На все Ваши запросы ответит региональный представитель служ-
бы поддержки Leica Geosystems. Есть возможность просмотреть
историю запросов, а также ответов на них.

myTraining

Обучения Leica Geosystems помогут углубить Ваши профессио-
нальные знания. Самые свежие обучающие материалы по Ваше-
му продукту доступны для скачивания. Будьте в курсе образова-
тельных и информационных мероприятий в Вашем регионе.

Содержание

В этом
руководстве

Глава

Страница

Описание системы

1.1

Компоненты системы

1.2

Концепция системы

1.2.1

Концепция программного обеспечения

1.2.2

Питание системы

1.2.3

Хранение данных

1.3

Составляющие инструмента

Пользовательский интерфейс

2.1

Клавиатура

2.2

Принцип работы

Работа с приемником

3.1

Подключение к персональному компьютеру

Функции питания

Батареи

Принцип работы

Аккумулятор для тахеометра.

3.3.3

Аккумулятор для SmartAntenna

3.4

Действие Laser Guide (лазерного целеуказателя)

3.5

Работа с устройством памяти

3.6

Работа с RTK устройством (SmartStation)

3.7

LED -индикаторы

3.8

Как получать надежные результаты

Поверки и Юстировки

4.1

Общие сведения

4.2

Подготовка

4.3

Комплексная поверка/юстировка (l, t, i, c и ATR)

4.4

Поверка положения оси вращения трубы(a)

4.5

Юстировка круглого уровня тахеометра и трегера

4.6

Юстировка круглого уровня вешки отражателя

4.7

Поверка Лазерного отвеса тахеометра

100

4.8

Юстировка Лазерного целеуказателя

103

4.9

Уход за штативом

109

Транспортировка и хранение

Транспортировка

Хранение

Сушка и очистка

Уход

Руководство по безопасности

Введение

Допустимое применение

117

6.3

Пределы допустимого применения

Ответственность

Риски эксплуатации

Классификация лазера

Общие сведения

Дальномер, Измерения на отражатели

130

6.6.3

Дальномер, измерения без отражателей

132

6.6.4

Автоматическое наведение на цель ATR

137

6.6.5

PowerSearch PS (Расширенный поиск отражателя)

139

6.6.6

Лазерный указатель створа EGL

Лазерный отвес

Лазерный целеуказателя

145

6.7

Электромагнитная совместимость (EMC)

150

6.8

Федеральная комиссия по связи FCC

153

Технические характеристики

Угловые измерения

Измерение расстояний с отражателями

158

7.3

Измерение расстояния без отражателя

161

7.4

Измерение расстояний - Режим больших дальностей (LO)

164

7.5

Автоматическое наведение на отражатель ATR

166

7.6

Расширенный поиск (PS)

170

7.7

Широкоугольная камера

SmartStation

SmartStation Точность

173

7.8.2

SmartStation Габаритные размеры

175

7.8.3

SmartAntenna Технические характеристики

176

7.9

Лазерный целеуказатель Технические характеристики

180

7.10 Соответствие национальным нормам

TS11/TS15

RadioHandle

GS12

GS15

SLR1, SLR2, SATEL SATELLINE-3AS

189

7.10.6

SLR5, SATEL SATELLINE M3-TR1

191

7.10.7

SLR3-1, SLR3-2, Pacific Crest ADL

SLG1, Telit UC864-G

SLG2, CINTERION MC75i

197

7.10.10

SLC1 (US), SLC2 (US) CDMA Telit CC864-DUAL

199

7.11 Общие технические характеристики тахеометра

201

7.12 Пропорциональная поправка

210

7.13 Формулы приведения

216

Международное гарантийное обязательство,
Лицензионное соглашение

220

Содержание

222

Основные
компоненты

Компонент

Описание

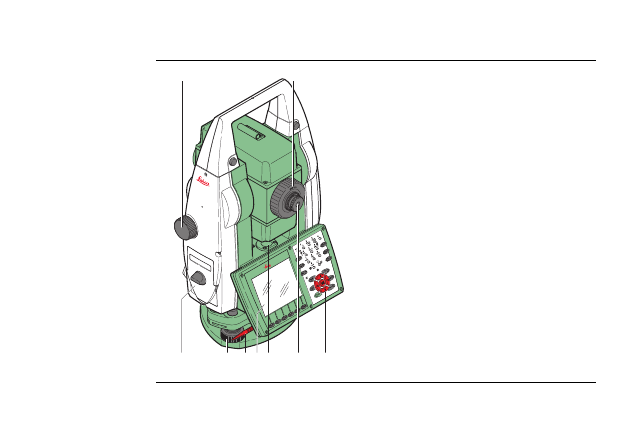

Инструмент
TS11/TS15

•

Тахеометр для измерений, вычислений и записи данных.

•

Имеется несколько моделей различного класса точнос-
ти.

•

Опционально интегрирована GNSS система для работы в
режиме SmartStation.

•

В комбинации с конроллером CS10/CS15 поддерживает-
ся дистанционное управление съемками.

Laser Guide
(Лазерный Целеу-
казатель)

•

Модификация тахеометра TS15 оборудованная Automatic
Target Aiming. Тахеометры оборудованные Laser Guide не
могут быть оборудованы сенсором PowerSearch (PS) или
створоуказателем Guide Light (EGL).

•

расположен в специальной камере над объективом
зрительной трубы.

•

испускает видимый красный лазерный луч, для визуаль-
ного визирования на цель.

•

используется для управления туннельными бурильными
машинами, мониторинга проложения тоннеля или визуа-
лизации буровых скважин для подрыва горной породы;
наведения на недоступные цели или запрещенные повер-
хности; размещение целей и контрольных марок на
поверхностях.

Термины и
аббревиатуры

Ниже приводятся термины и аббревиатуры встречающиеся в данном руководстве:

CS10/CS15 Поле-
вой контроллер

Многоцелевой полевой контроллер для дистанционного
управления тахеометром TS15.

LEICA Geo Office

Офисный программный пакет, включающий набор утилит и
приложений, которые поддерживают работу с приборами
Leica Viva Series.

Компонент

Описание

Термин/
Аббревиатура

Описание

RCS

emote

ontrol

urveying - система дистанционного управления

EDM

lectronic

istance

easurement - лазерный дальномер

Термин EDM относится к встроенному в тахеометр лазерному
устройству, позволяющему измерять расстояния.

Доступно два метода измерений:
•

На

отражат

.(IR)

. Измерения на отражатели. Включая

режим измерений

для измерения больших расстояний с

использованием отражателей.

•

Безотражат

(RL)

. Позволяет выполнять измерения без

использования отражателей.

PinPoint

Термин PinPoint относится к технологии безотражательных
измерений больших расстояний за счет применения более узко-
го лазерного пучка. Доступны три варианта: R30, R400 и R1000.

EGL

lectronic

uide

ight - маячок EGL

Маячок EGL облегчает наведение зрит. трубы на отражатель.
Он состоит из двух светодиодов разного цвета, закрепленных
на зрительной трубе. Благодаря данному устройству, реечник
может определить направление перемещения вешки с отража-
телем, для установки в створе измерения прибора.

Motorised (мото-
ризованные)

Термин

otorised означает, что инструмент оборудован серво-

приводами, которые выполняют вращение инструмента вокруг
его оси и вращение зрительной трубы.

Термин/
Аббревиатура

Описание

ATR

Automated Target Aiming.
ATR означает наличие у прибора сенсора, который позволяет в
автоматическом режиме точно наводить зр. трубу на отража-
тель.

Automated

Тахеометры с модулем

Захват

цели

называются

utomated -

автоматическими.

Захват

цели

с помощью специального сенсора позволяет в

автоматическом режиме точно наводить зр. трубу на отража-
тель.

При наличии Target Aiming в приборе доступны три режима

Захват

цели

•

Ручной: Нет

Захват

цели

- автоматическое наведение и

отслеживание отражателя выключено.

•

Автоматический: Точное автоматическое наведение на
отражатель.

•

ЗАХВАТ: Автоматическое слежение за перемещениями
отражателя.

Термин/
Аббревиатура

Описание

PowerSearch

Термин

ower

earch означает, что в тахеометре установлен

специальный сенсор для быстрого поиска места установки
отражателя.

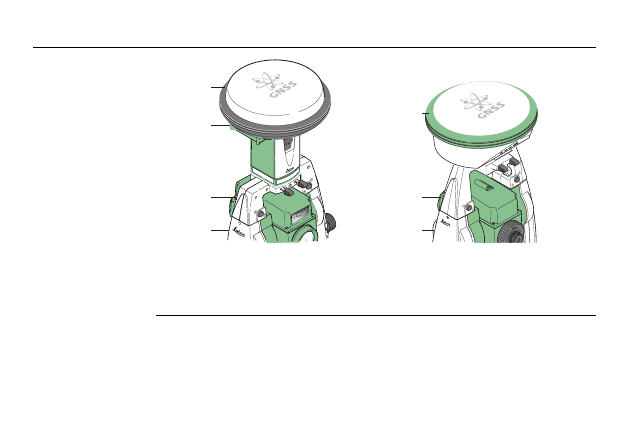

SmartStation

Комплектация тахеометров серии Leica Viva TPS с возможнос-
тью совместного использования GNSS системы, включающая
необходимые для этого аппаратные и программные средства,
называется SmartStation.

В состав SmartStation включена SmartAntenna и адаптер для
SmartAntenna Adapter.

SmartStation предоставляет дополнительные возможности для
определения координат станции установки тахеометра и
выполнения измерений.

Использование данных GNSS и функциональности SmartStation
обеспечивается возможностями и функциональностью GNSS
систем серии Leica Viva GNSS.

Термин/
Аббревиатура

Описание

SmartAntenna

SmartAntenna со встроеным устройством Bluetooth является
компонентом SmartStation. Данная антенна может независимо
использоваться на вехе (ровере) с контроллером CS10/CS15.
GS12 и GS15 модели Smart-антенн совместимых с тахеомерами
TS11/TS15. Отличия для конкретных моделей детально объяс-
няются.

RadioHandle

RH15 RadioHandle - это компонент системы RCS. В транспорти-
ровочную ручку встроен радиомодем со своей антенной.
TS11 не поддерживает возможность установки RH15
RadioHandle.

Крышка комму-
никационного
блока

Крышка коммуникационного блока со встроенным устройством
Bluetooth, отсеком для карт памяти SD и USB порт, являются
стандартными для тахеометров TS11/TS15 и компонентом
SmartStation. При наличии RH15 RadioHandle также является
компонентом системы RCS.

Термин/
Аббревиатура

Описание

Модельный ряд

Модель

Угловые измерения

Измерение расстояний на отражатель

Измерение расстояний на поверхность
(без отражателя)

Motorised (моторизованные)

Automatic Target Aiming
(автоматическое наведение на цель)

PowerSearch (PS) (быстрый поиск)

Wide-Angle Camera (Широкоугольная камера)

RS232, USB и SD интерфейс

Bluetooth

Внутренняя Flash память (1 ГБ)

Hotshoe интерфейс для RH15

Guide Light (EGL) (маячок)

Laser Guide (Лазерный целеуказатель)

Версия Arctic (зимний)

Стандарт

* Опционально

- Не возможно

Модель

TS1

1.2

Концепция системы

1.2.1

Концепция программного обеспечения

Описание

Для всех инструментов используется одна и та же концепция ПО.

Программное
обеспечение для
тахеометров TS

Тип ПО

Описание

TS внутр. ПО
тахеометров.
(TS_xx.fw)

Это важное ПО охватывает все функции тахеометра.

Приложения

Съемка

Настройка

интегрированы во внутр.

ПО тахеометра и не могут быть удалены.

Английский язык является базовым и не может быть
удален из системы.

Язык внутреннего
ПО тахеометров
(SYS_LANG.sxx)

Для тахеометров TS серии Viva доступна мультиязычная
прошивка. Это программное обеспечение также называют
системным языком.

Только один из языков выбирается в качестве активного.

Прикладные
программы
(xx.axx)

В тахеометры TS серии Viva может быть установлено
много доолнительных специфических-съемочных
прикладных программ.

Загрузка ПО

)

Загрузка программного обеспечения может занять некоторое время.
Перед загрузкой нового ПО, убедитесь, что батарея заряжена по крайней
мере, на 75% и не отключайте питание в процессе загрузки ПО.

Программы для:

Описание

Всех тахеометры
серии TS Viva

SmartWorx Viva сохранена в системной памяти RAM тахео-
метра.

Инструкции по обновлению ПО

•

Загрузите последнюю версию внутреннего системного
ПО для тахеометра с https://myworld.leica-
geosystems.com. Обратитесь к инструкции "Введе-
ние".

•

Соедините тахеометр с компьютером. Обратитесь к
"3.1 Подключение к персональному компьютеру".

•

Скопируйте файл системного ПО тахеометра в папку
system на SD карту памяти Leica.

•

Включите тахеометр. В ПО SmartWorx Viva выберите

Пользователь

Инструменты

утилиты

Загрузка

ПО

. Выберите пункт

Передача

объекта

Встр

ПО

•

Когда загрузка будет завершена, появится информа-
ционное сообщение.

1.2.2

Питание системы

Общие сведения

Для корректной работы инструмента, используйте батареи, зарядные устройства
и аксессуары Leica Geosystems, а также аксессуары, рекомендованные к исполь-
зованию Leica Geosystems.

Варианты питания

Модель

Источник питания

все модели тахео-
метров

Внутренний аккумулятор GEB221, или

Внешнее питание при помощи кабеля GEV52 и аккумулято-
ра GEB171.

При подключении внешнего источника питания и наличии в
контроллере аккумулятора будет использоваться внешний
источник питания.

SmartAntenna

Внутреннее питание через аккумуляторы GEB211/GEB212
установленные в отсеки питания антенны.

TS11/TS15

Описание системы

1.2.3

Хранение данных

Описание

Данные сохраняются в памяти устройства. Память может быть внутренней или
может использоваться SD-карта памяти. Для передачи данных, также можно
использовать USB-накопители данных.

Память

)

В то время как с тахеометром можно использовать любые SD-карты, Leica
Geosystems рекомендует использовать только SD-карты Leica, и не несет
ответсвенности за потерю данных или любые другие ошибки, которые
могут возникнуть, при использовании карт памяти других производителей.

)

Отключение соединяющихся кабелей, удаление SD-карты памяти, или USB-нако-
пителя данных во время измерения может привести к потере данных. Отсоединяй-
те SD-карту памяти, или USB-накопитель данных, а также соединительные кабе-
ли, только когда тахеометр выключен.

SD-карта:

SD-карту можно вставлять в специальное гнездо и
извлекать из него. Доступный объем: 1 ГБ.

USB-накопитель:

У всех тахеометров в стандартной комплектации есть
USB-порт.

Встроенная память:

У всех тахеометров в стандартной комплектации есть
внутренняя память. Доступный объем: 1 ГБ.
