СХЕМЫ ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ ПОДСТАНЦИЙ 35-750 КВ (2007 год) - часть 8

Приложение 2 Схемы РУ с новыми аппаратами.

В данном приложении, в качестве примеров, приведены схемы новых конструкций ОРУ с новыми аппаратами, в том числе:

Лист 2 - схема РУ 110 кВ с аппаратами PASS на ПС 500/110/10 кВ

«Радуга». В аппарате PASS выключатель и разъединитель с заземлителем заключен в газоплотный корпус, заполненный элегазом.

Для обеспечения видимого разрыва со стороны ВЛ предусмотрена установка отдельностоящих дополнительных разъединителей.

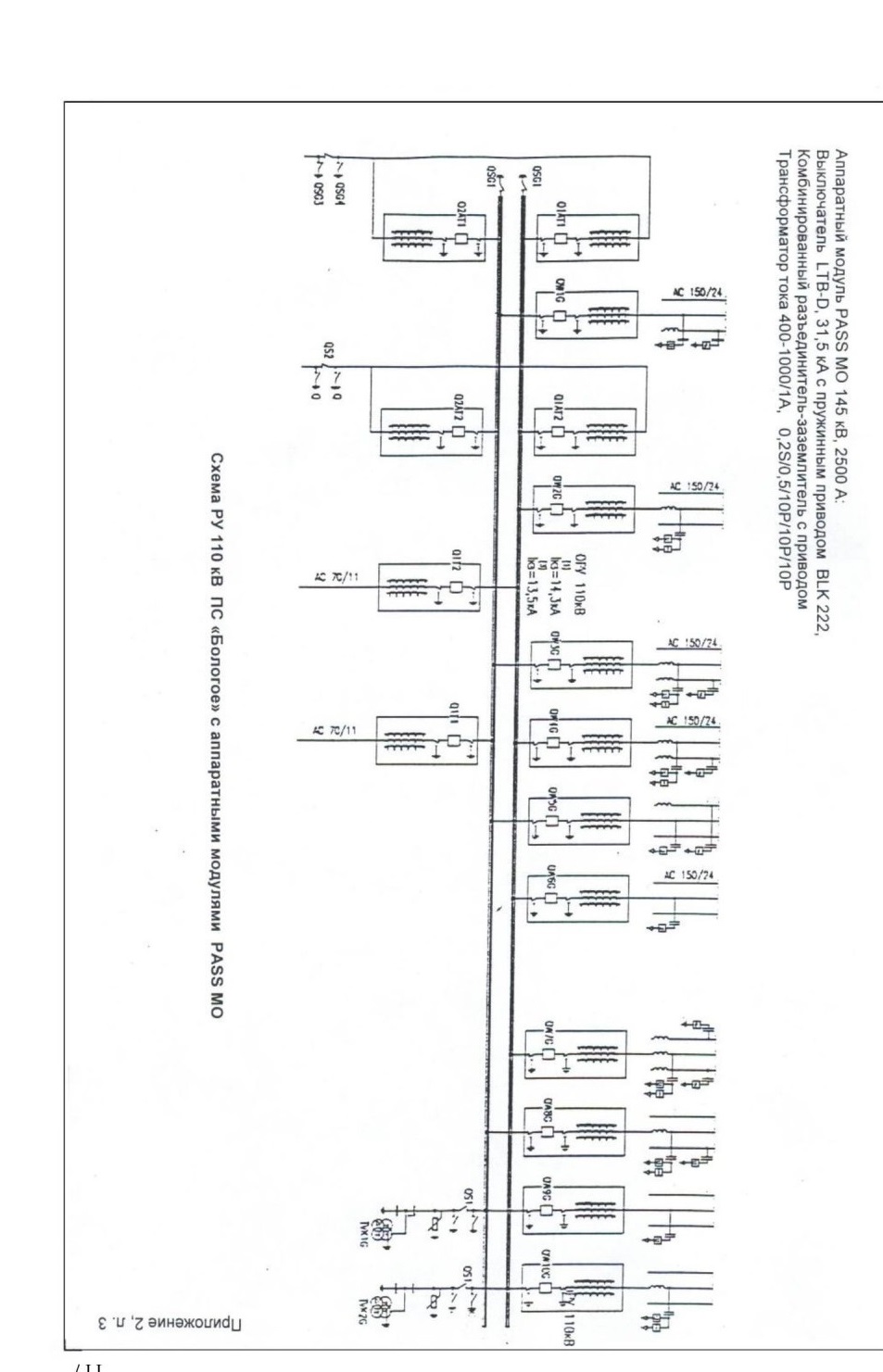

Лист 3 - схема РУ-110 кВ ПС «Бологое» с аппаратами PASS.

Лист 4 - схема РУ 110 кВ ПС 330 кВ «Калининская». Схема ОРУ 110 кВ выполнена с выкатными выключателями без разъединителей со стороны сборных шин и со стороны ВЛ (также со стороны АТ).

Лист 5 - схема РУ-110 кВ ПС «Белый Рост» с выкатными

выключателями без разъединителей.

Лист 6 - схема подключения АСК на ПС «Бескудниково» (г.Москва).

Указанные асинхронизированные компенсаторы 100 MB Ар подключены к обмоткам НН АТ 500 кВ и к тиристорному пусковому устройству, а их обмотки возбуждения запитаны от системы возбуждения.

Лист 7 - план и схема заполнения ячеек ОРУ 110 кВ по схеме «Одна

секционированная СШ» на 6 присоединений (4ВЛ+2Т) с аппаратными комплексами ЗАО «ЗЭТО» (г.Великие Луки). В данной схеме используется двухуровневый поворотный разъединитель, благодаря чему длина ячейки значительно сокращена.
Лист 8 - схема ЗРУ 20 кВ ПС 500 кВ «Западная».

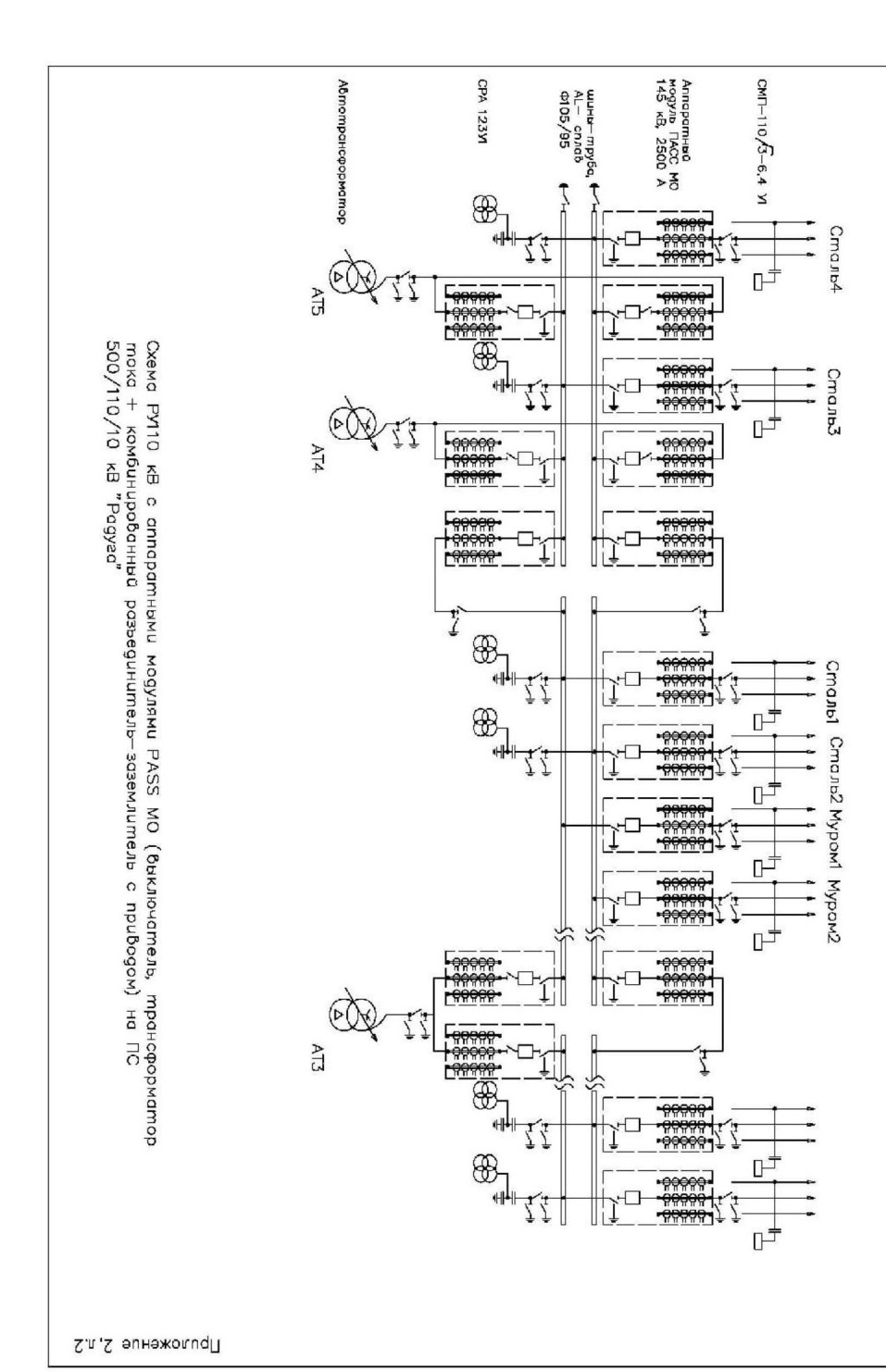

Схема РУ110 кВ с аппаратными модулями PASS МО (выключатель, трансформатор 2
тока - комбинированный разъединитель—заземлитель с приводом) на ПС  500/110/10 кВ "Радуга"

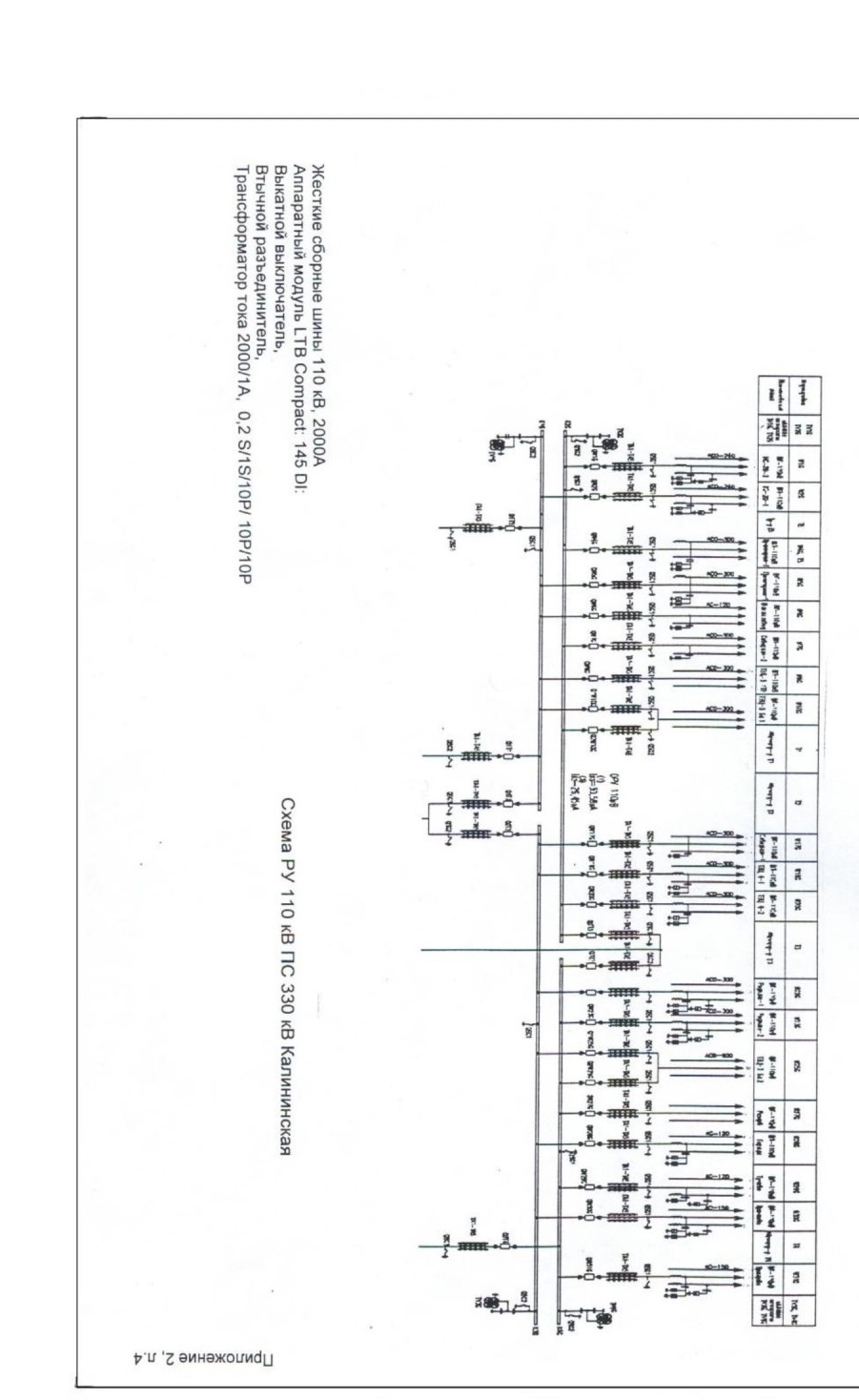

Схема РУ 110 кВ ПС 330 кВ Калининская

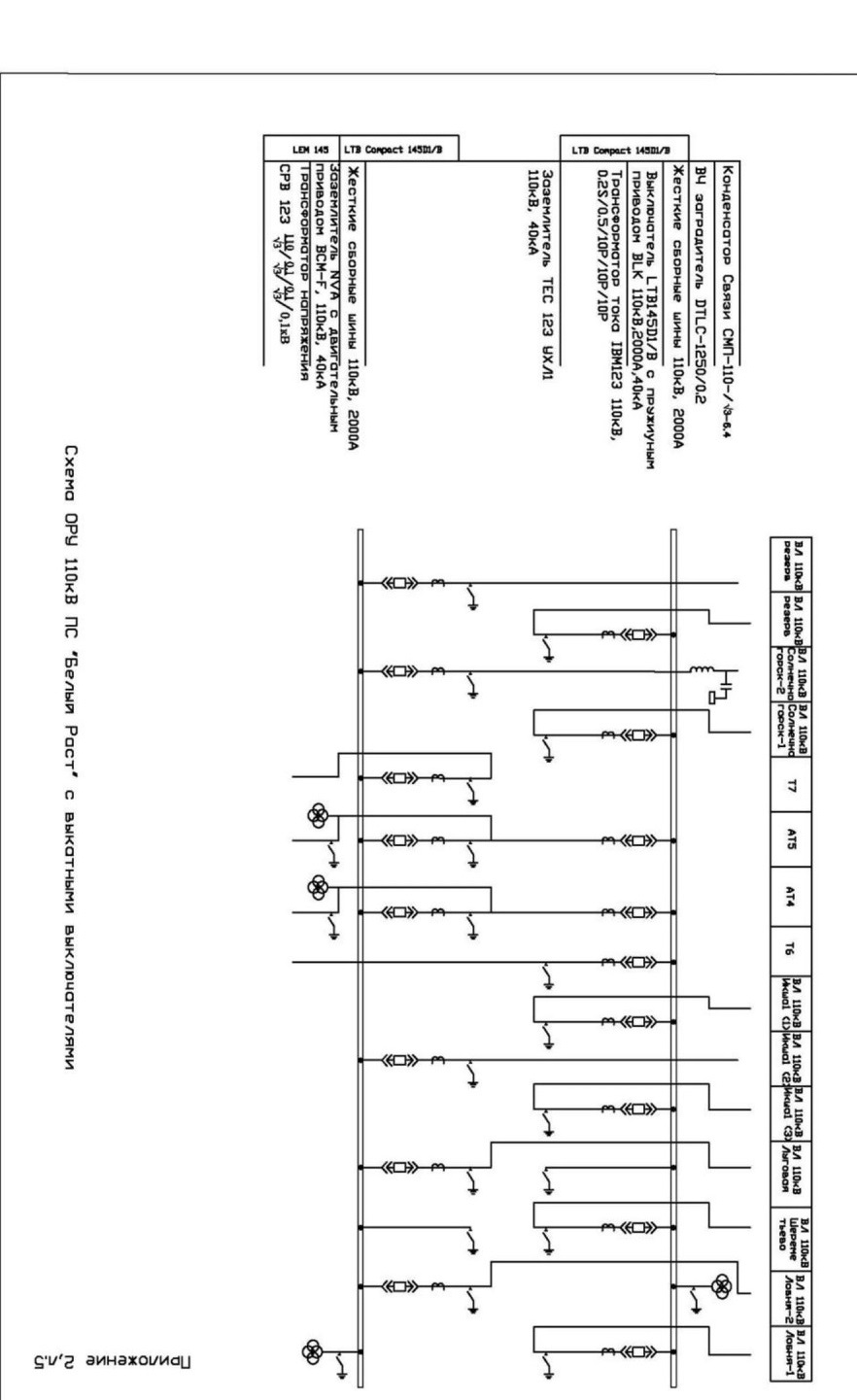

Схема ОРУ 110кВ ПС  'Белый Раст' с выкатными выключателями

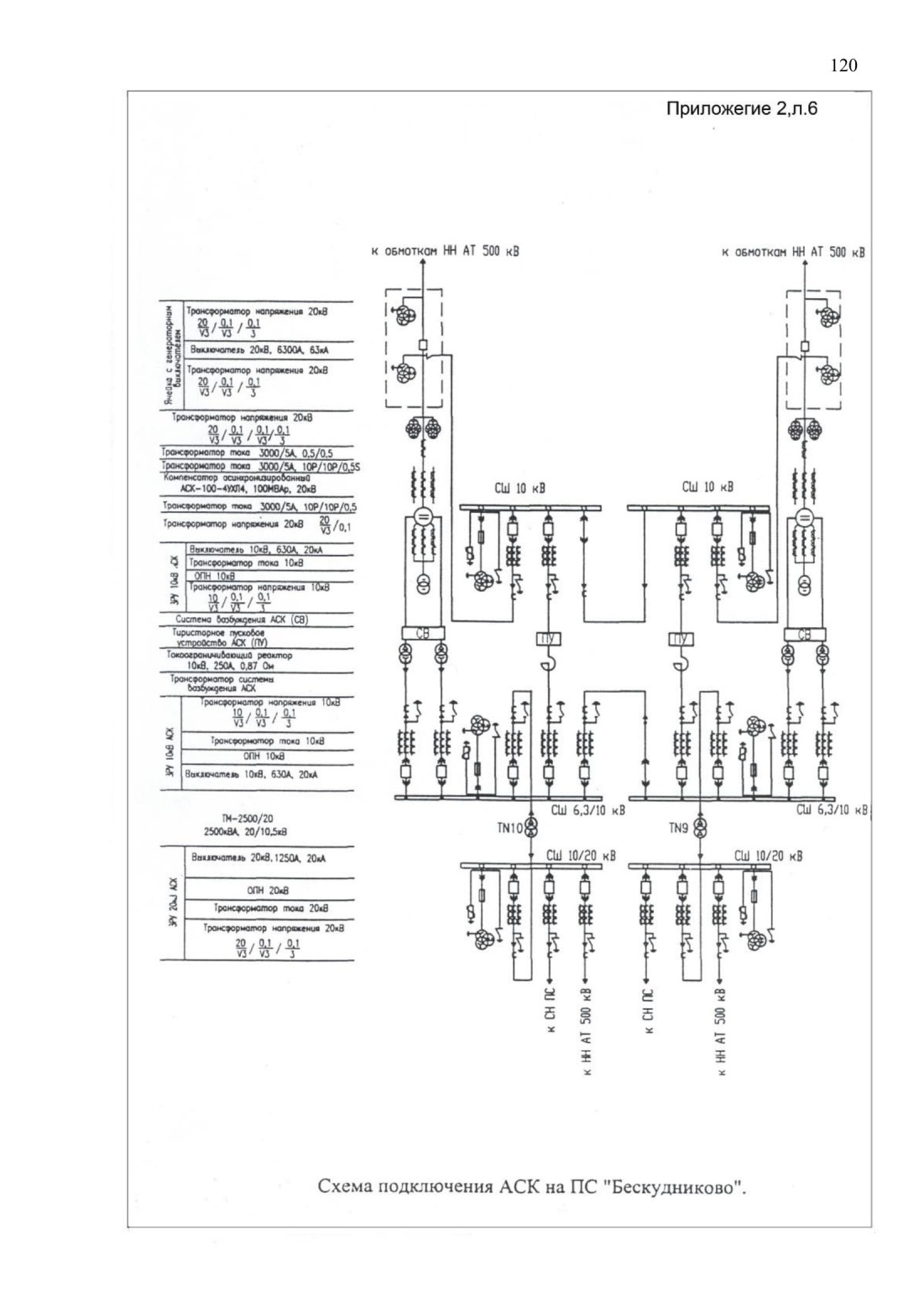

Схема подключения АСК на ПС "Бескудниково".

Приложение 2, л. 7

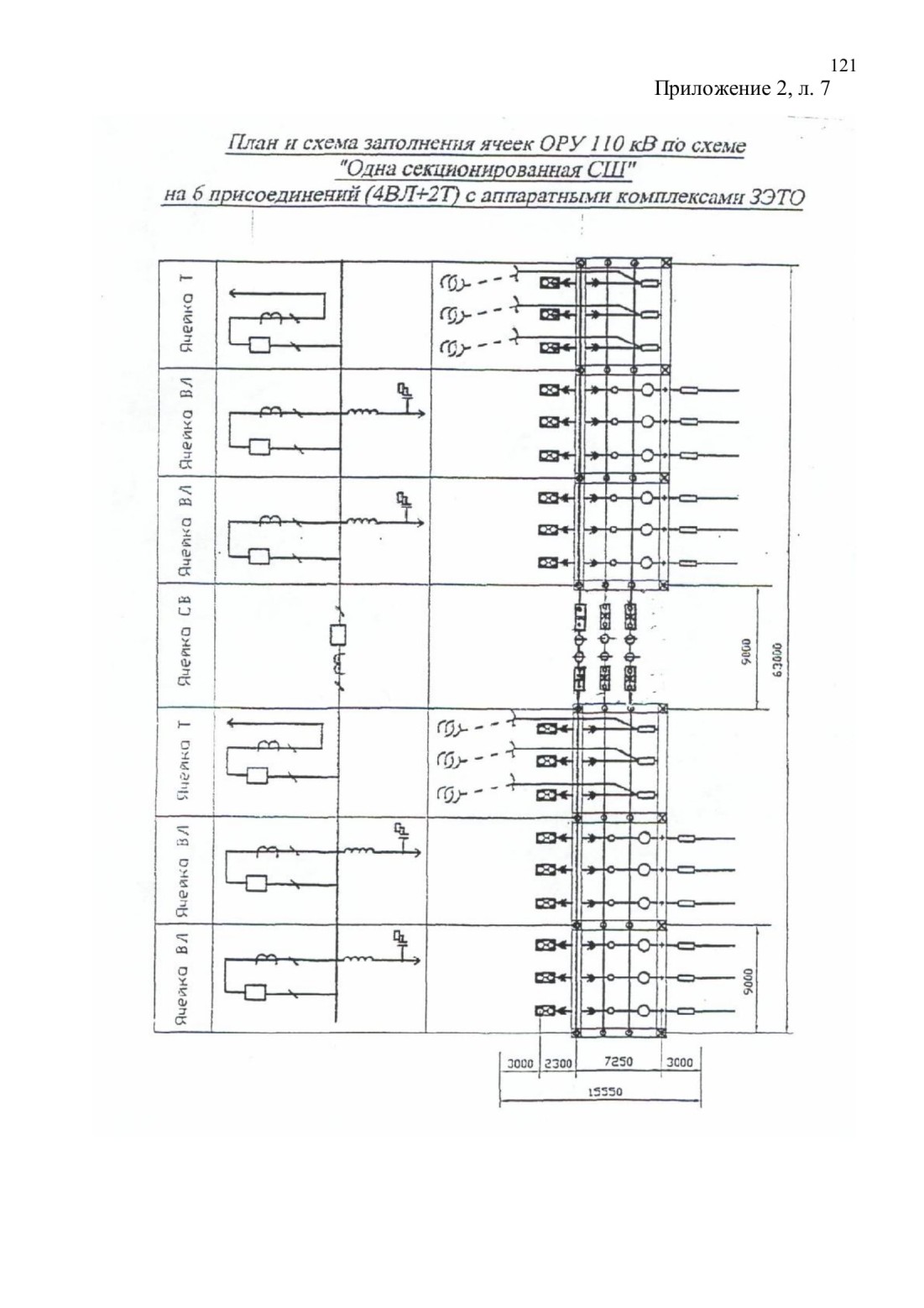

План и схема заполнения ячеек ОРУ ПО кВ по схеме "Одна секционированная СШ" на 6 присоединений (4BЛ+2T) с аппаратными комплексами 3ЭТО

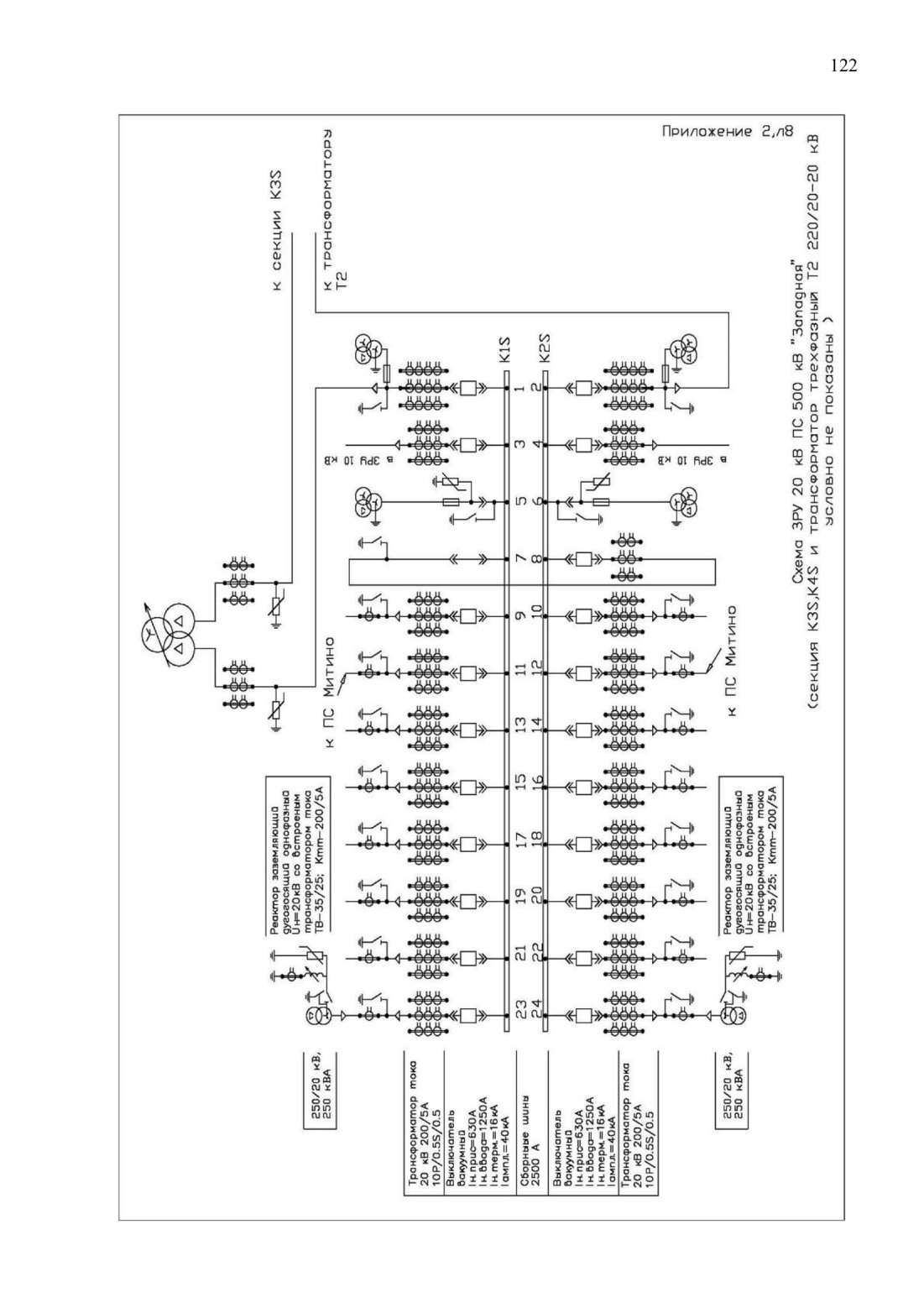

Схема ЗРУ 20 кВ ПС 500 кВ Западная (секция K3S.K4S и трансформатор трехфазный Т2 220/20-20 кВ условно не показаны >

Приложение 3 Схемы КРУЭ

Лист 2 Схема КРУЭ 220 кВ (ПС 500/220/20 кВ «Западная» Мосэнерго).

Лист 3 Схема КРУЭ 500 кВ (ПС 500/220/20 «Западная» Мосэнерго).

Лист 4 Схема КРУЭ 110 кВ (ПС 500/220/1 10кВ «Бескудниково»).

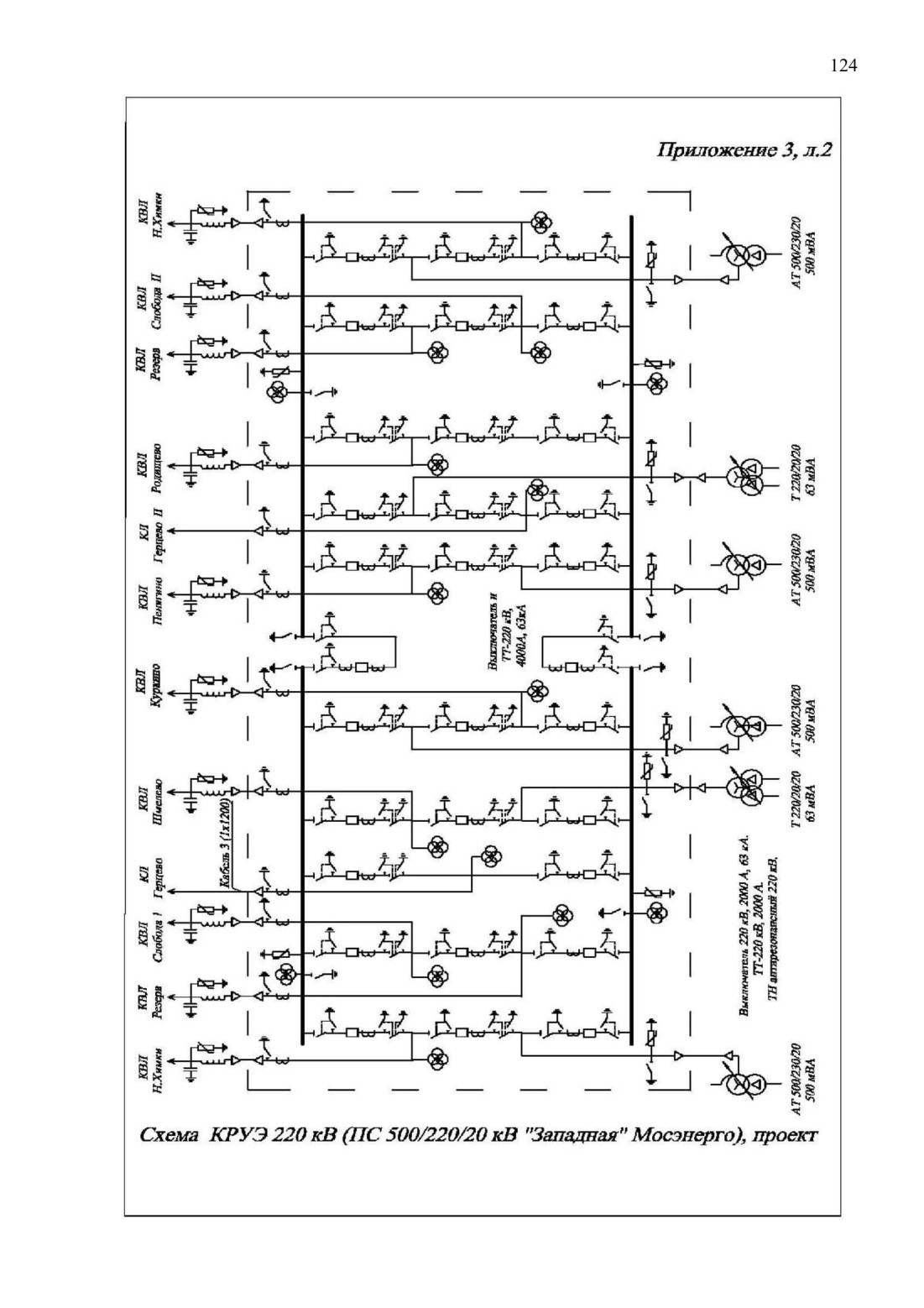

Схема КРУЭ 220 кВ (ПС 500/220/20 кВ "Западная" Мосэнерго), проект

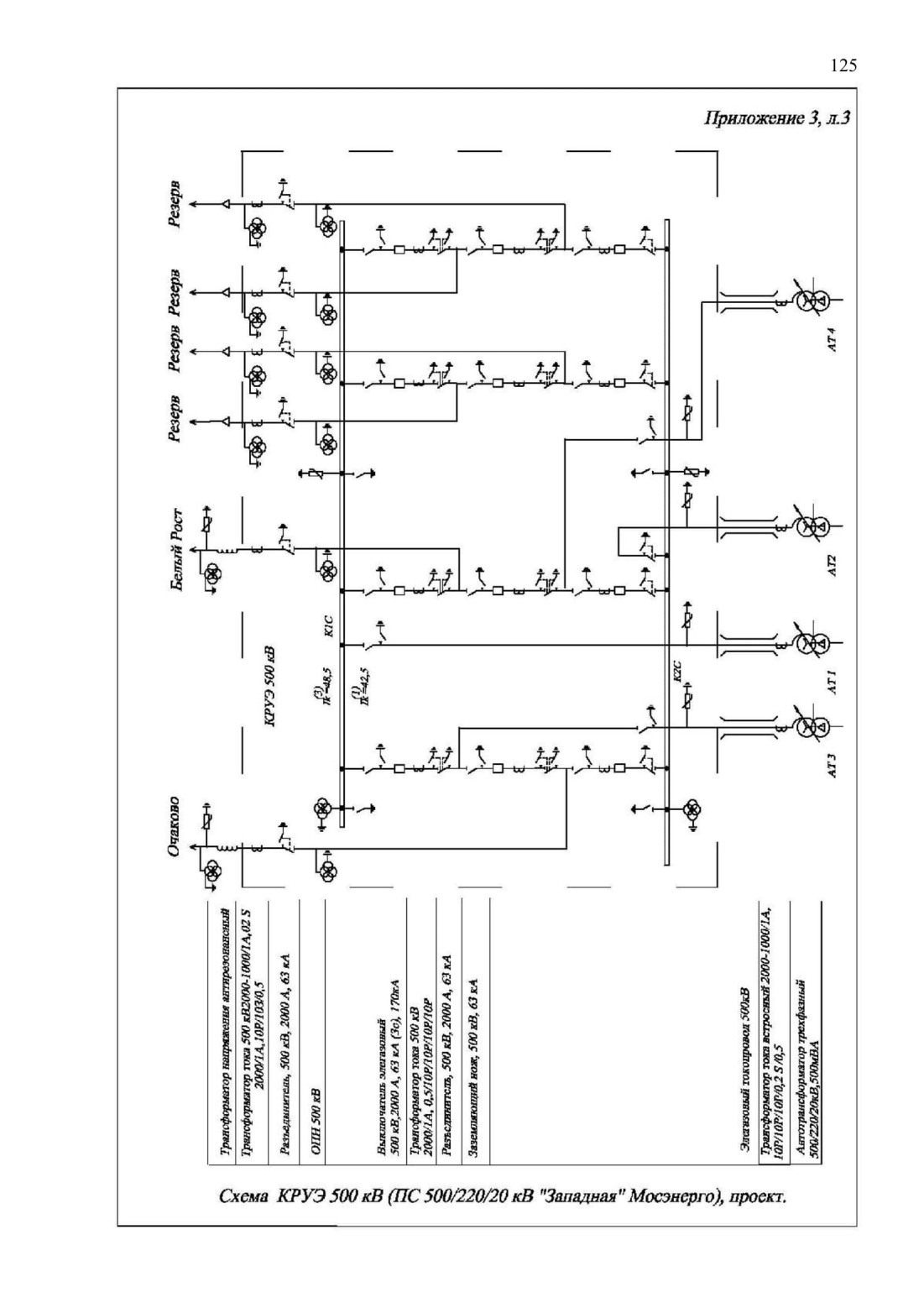

Схема КРУЭ 500 кВ (ПС 500/220/20кВ "Западная"Мосэнерго), проект.

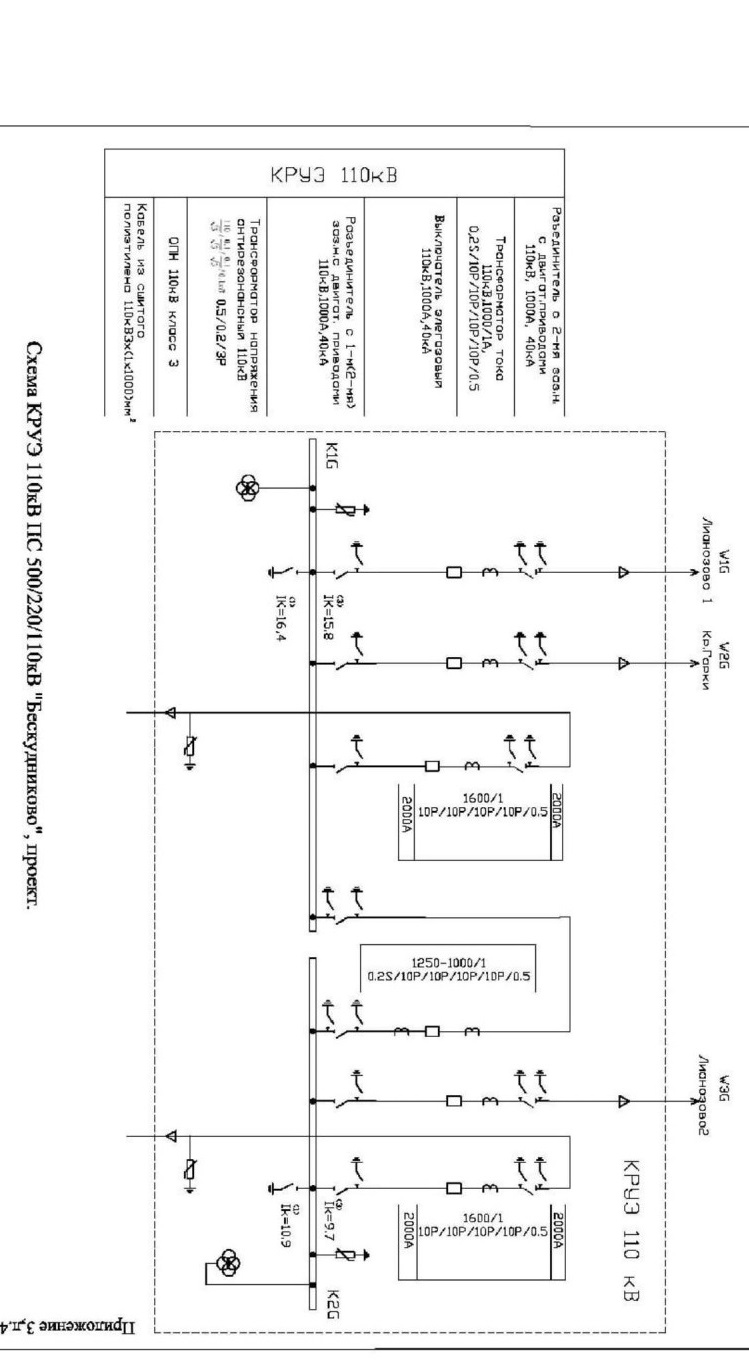

Схема КРУЭ 1 10кВ ПС 500/220/1 ЮкВ "Бескудниково”, проект.

Приложение 4

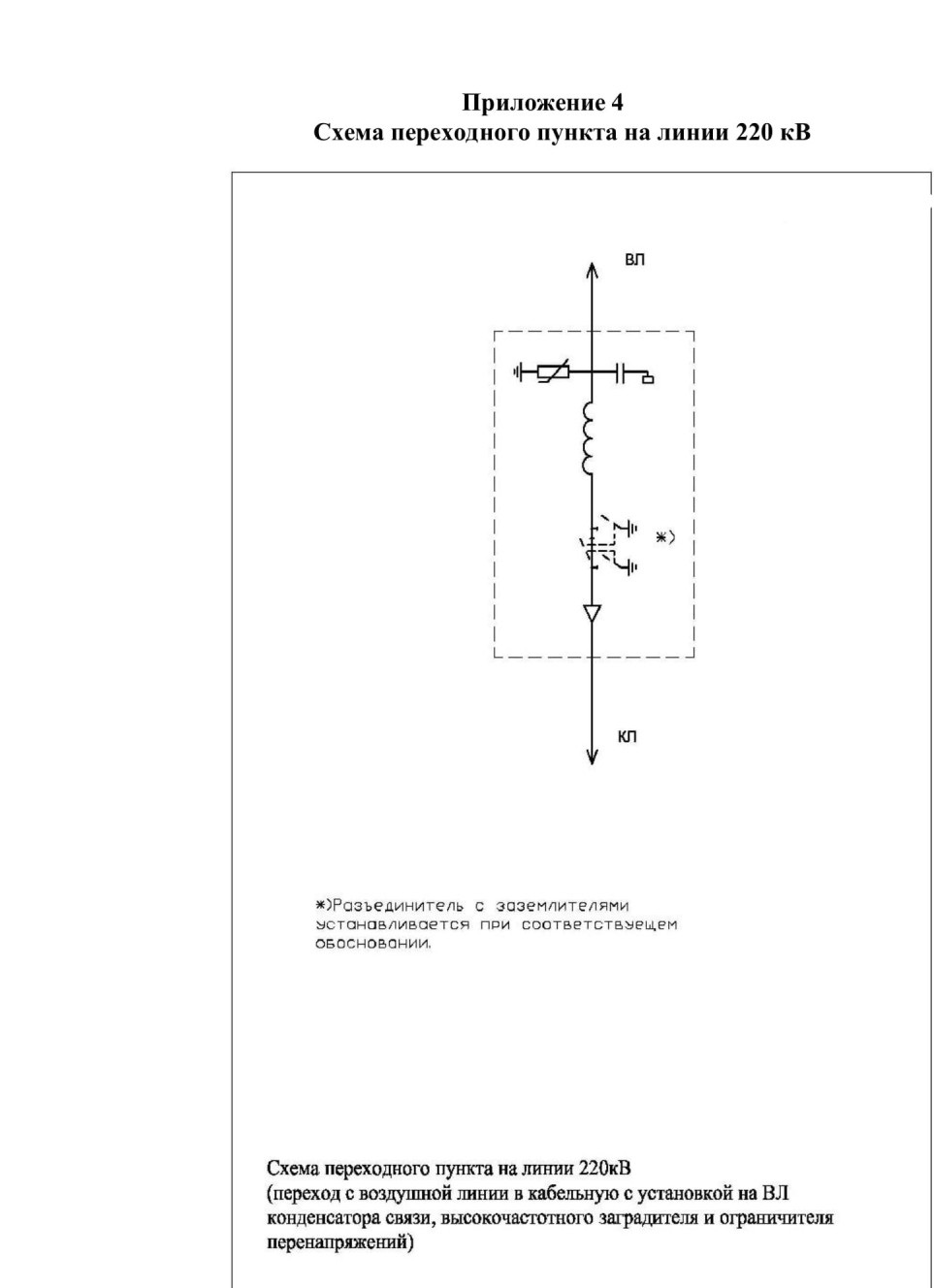

Схема переходного пункта на линии 220 кВ

Схема переходного пункта на линии 220кВ
(переход с воздушной линии в кабельную с установкой на BJ1
конденсатора связи, высокочастотного заградителя и ограничителя
перенапряжений)

Приложение 5

Схемы плавки гололёда (ПГ)

При строительстве ВЛ в гололёдоопасных районах, а также в районах с частой и интенсивной пляской проводов и грозозащитных тросов, для повышения надёжности передачи электроэнергии необходимо рассматривать варианты:

-увеличение механической прочности элементов ВЛ и увеличение габаритов между проводами и до земли, обеспечивающих безаварийную работу ВЛ при гололёдно-ветровой нагрузке;

-применение схем электропередачи, в том числе РУ, на которых можно организовать ПГ.

ПГ на В Л может выполняться как переменным, так и постоянным током. Необходимость подключения устройств ПГ (УПГ), выбор оптимальной схемы ПГ (постоянным или переменным током, с отключением или без отключения ВЛ, напряжение и место для подключения дополнительных трансформаторов для УПГ и т. п.) зависит от многих факторов и определяется на основании технико-экономических расчётов.

Критерием выбора варианта УПГ (или сооружения электропередачи без УПГ) является минимум приведённых затрат, при определении которых учитываются капитальные вложения на осуществление того или другого варианта и эксплуатационные затраты, в перечень которых входит и ущерб, связанный как с недоотпуском электроэнергии потребителям (при аварии от гололёда на ВЛ без УПГ, при отключении ВЛ для ПГ и др.), так и с затратами на восстановление ВЛ после аварии от гололёда.

Для предупреждения образования гололёда применяется (зависит от климатических факторов) профилактический обогрев проводов путём повышения токовой нагрузки ВЛ до величины, при которой температура провода превышает 0°С и отложение гололёда на проводах не происходит.

На проводах ВЛ 110 кВ и на грозозащитных тросах ВЛ всех классов напряжений ПГ осуществляется, как правило, на переменном токе промышленной частоты. На проводах ВЛ 220 кВ и более эффективным является применение постоянного тока.

Схемы ПГ приведены в работе «Указания по проектированию схем и устройств плавки гололёда на проводах и тросах ВЛ 35 кВ и выше» (Энергосетьпроект, №14253тм, 1994 г).

Ниже даны примеры подключения силового оборудования УПГ в схемах РУ. Лист 2. Схема подключения силового оборудования ПГ переменным током на проводах транзита ВЛ 110 кВ Геленджик-Джубга.

Лист 3. Схема подключения силового оборудования ПГ переменным и постоянным током на ПС 500/330/10 кВ Невинномысск.

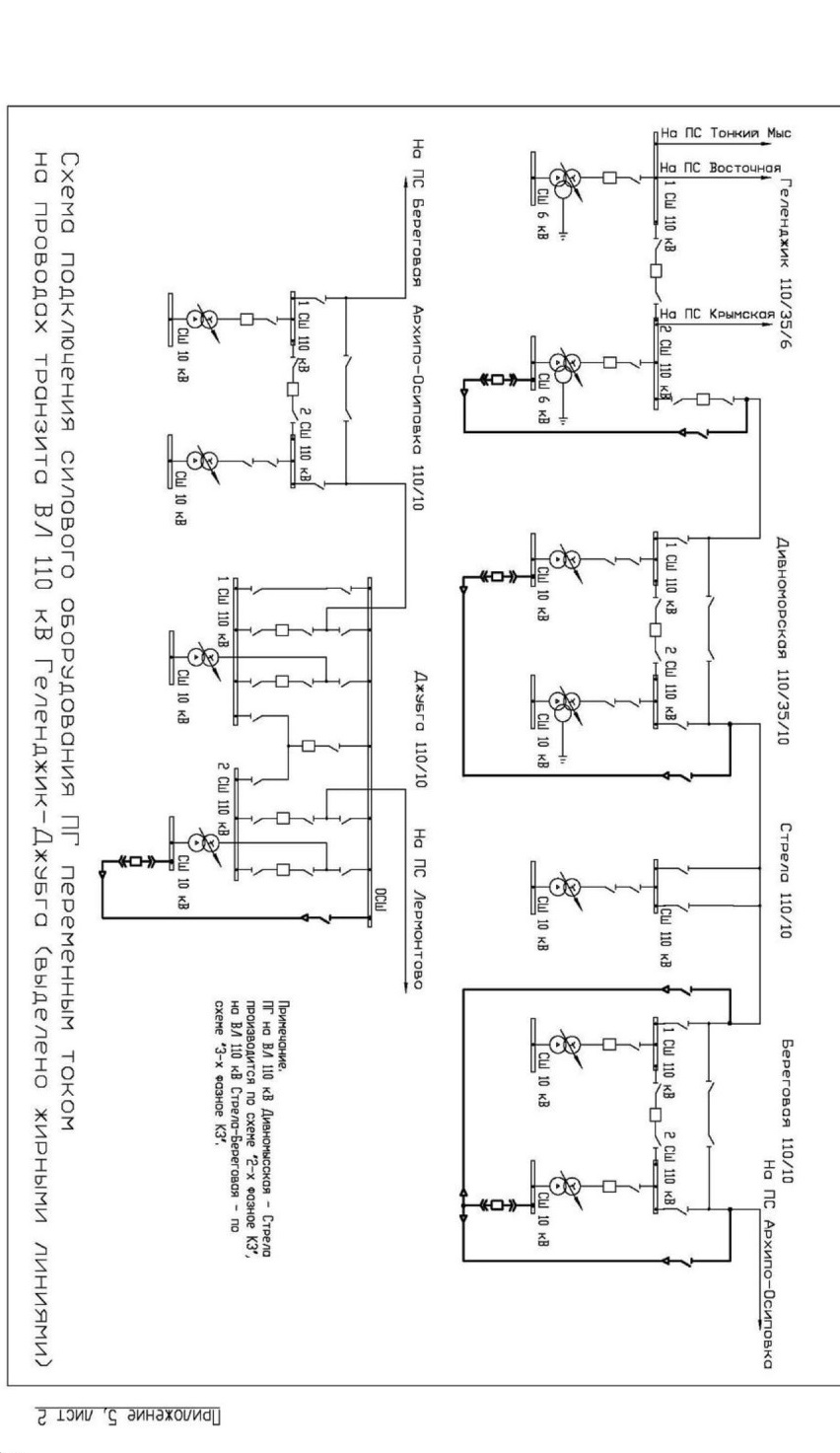

Схема подключения силового оборудования ПГ переменным током на проводах транзита В/1 110 кВ Геленджик-Джубга (выделено жирными линиями)

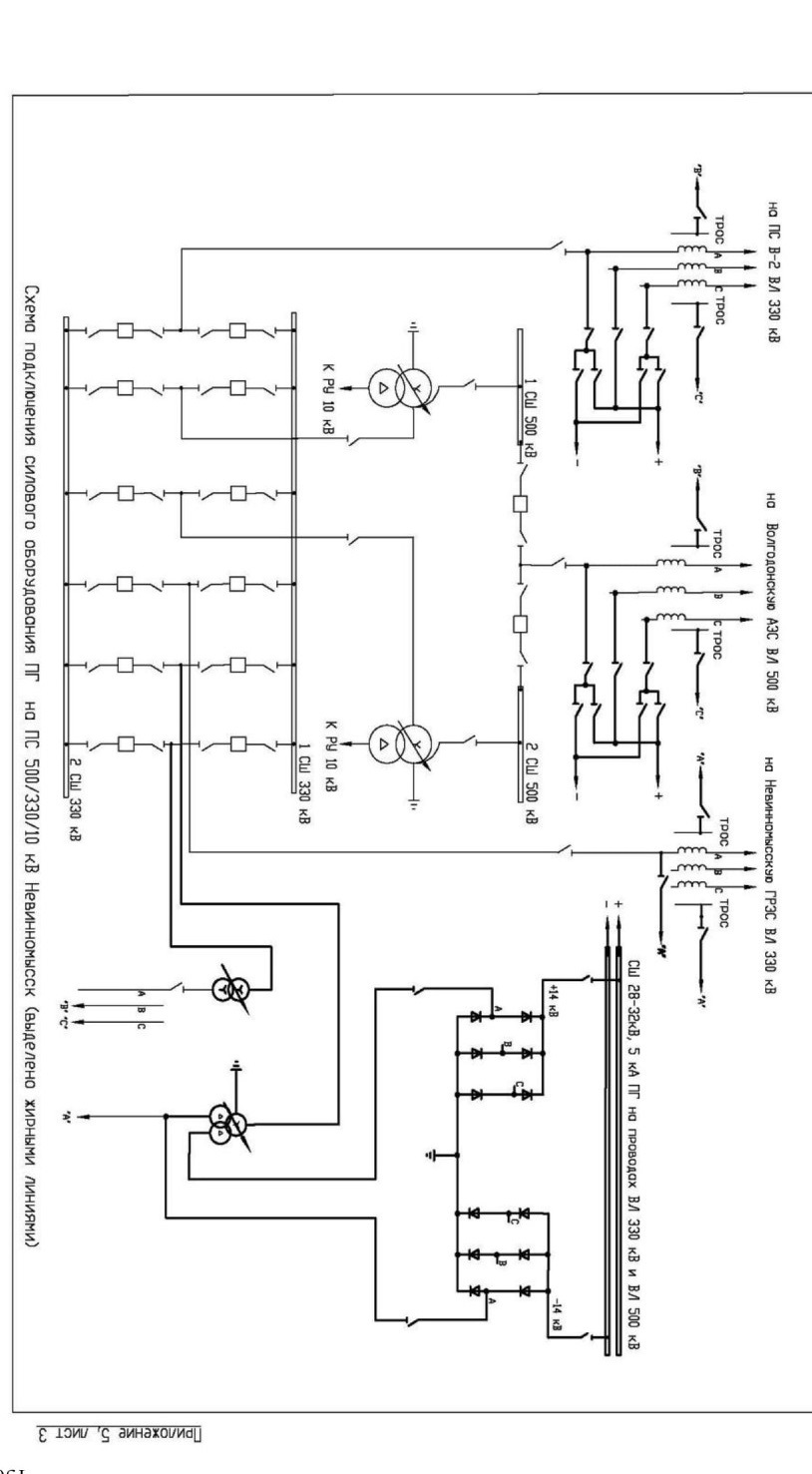

Схема подключения силового оборудования ПГ на ПС 500/330/10 кВ Невинномысск (выделено жирными линиями)

Приложение 6

ПЕРЕЧЕНЬ действующих нормативных и методических документов

1. Правила устройства электроустановок (изд. 7-е), М., Издательство НЦЭНАС, 2003 г.

2. Нормы технологического проектирования ПС переменного тока с высшим напряжением 35-750 кВ, М., СО 153-34.20.122-2006.

3. Правила технической эксплуатации электрических станций и сетей Российской Федерации, СО 153-34.20.501-2003, ОРГРЭС.

4. Методические рекомендации по проектированию развития энергосистем, СО 153-34.47.43-2003.

5. Типовые схемы принципиальные электрические распределительных устройств 6-750 кВ подстанций и указания по их применению, 14198тм-т1, Энергосетьпроект, 1993 г.

6. Методические указания по применению ограничителей перенапряжений в электрических сетях 110-750 кВ, Энергосетьпроект, 2000 г.

7. Общие технические требования к подстанциям 330-750 кВ нового

поколения, ОАО «ФСК ЕЭС», 2004 г.

8. Рекомендации по технологическому проектированию подстанций переменного тока напряжением 35-750 кВ, СО 153-34.47.37-2003, Москва, Энергосетьпроект.

9. Информационный анализ современных схематических решений в проектах ПС 220-750 кВ, выполняемых за рубежом, 177тм-т1, М., Энергосетьпроект, 2003 г.

10.Регламент взаимодействия ОАО «ФСК ЕЭС» и ОАО «СО-ЦДУ ЕЭС» по подготовке к утверждению схем электрических соединений подстанций и линий электропередач при новом строительстве, расширении, техническом перевооружении и реконструкции объектов электросетевого комплекса, принадлежащих ОАО «ФСК ЕЭС» (утв.02.12-2005 г.).

11.Указания по проектированию схем и устройств плавки гололеда на проводах и тросах BJ1 35 кВ и выше. «Энергосетьпроект» № 14253-т 1.

12.Распоряжение об утверждении и введении в действие Регламента согласования и утверждения электрических схем ПС и требований к их оформлению, ФСК ЕЭС,№97 от 30.03.2007г.

13. Методические указания по устойчивости энергосистем, СО 153-34.20.576-2003г.

14.Методика расчета надежности и оптимизации схем распределительных устройств подстанций и стаций. Энергосетьпроект, инв. 12286, 1989г.

15.Методика расчета, анализа и учета фактора надежности множества вариантов при выборе схем сети, включая распределительные устройства подстанций. Энергосетьпроект, инв. 13900тм-т1., 1990г.
