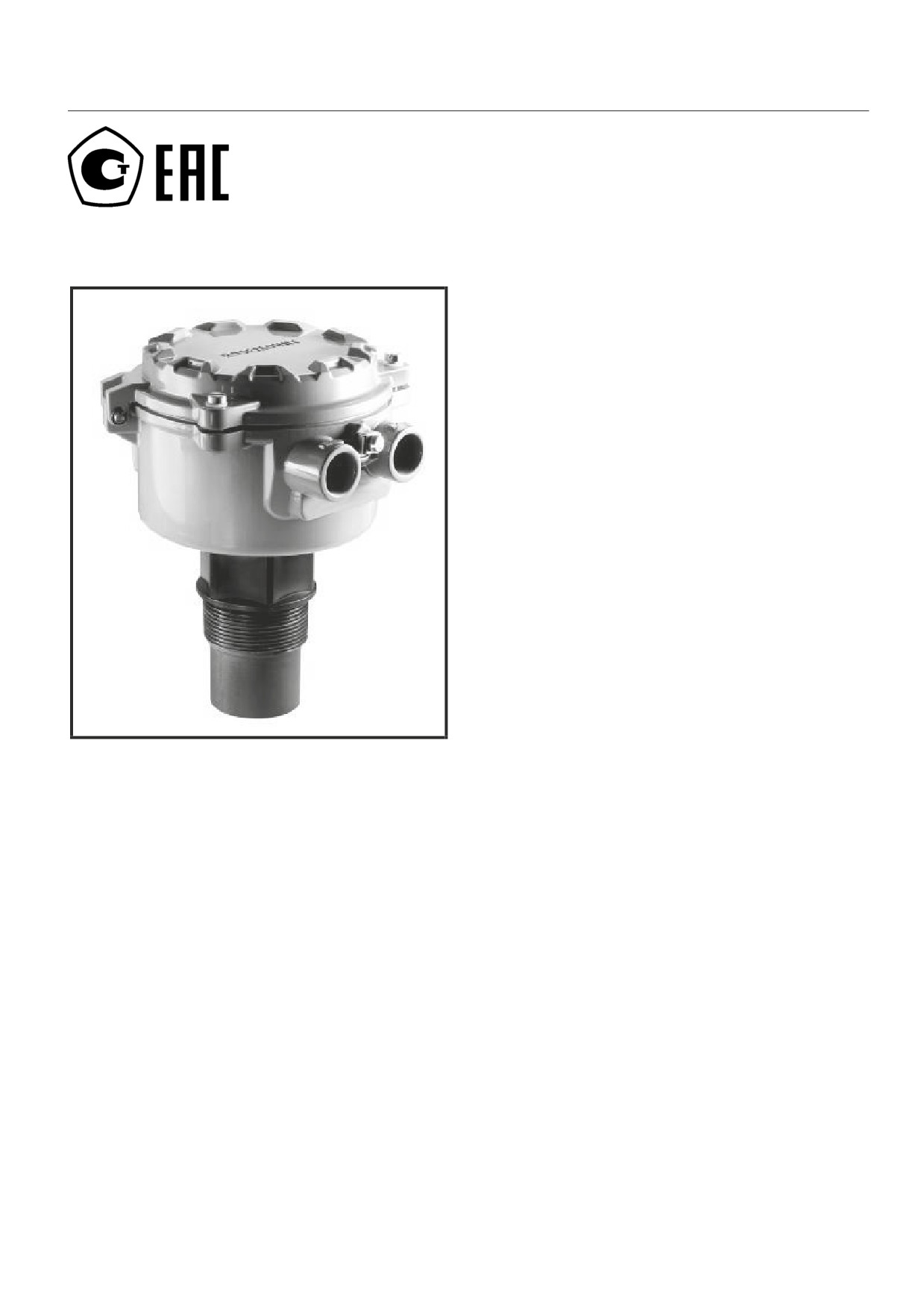

Уровнемеры ультразвуковые Rosemount 3100 для измерения уровня жидкостей. Руководство пользователя (2008 год)

Уровнемеры 3100

Rosemount серии 3100

Ультразвуковые уровнемеры

для измерения уровня жидкостей

ВНИМАНИЕ!

Ознакомь тесь с данным руководством перед началом работы с изделием.

Для обеспечения безопасности персонала и оборудования и надежной

работы изделия, убедитесь, что Вы полностью разобрались с

содержанием данного руководства до начала установки, эксплуатации

или технического обслуживания изделия.

В США Rosemount Inc. имеет две бесплатных телефонных линии для

звонков для оказания технической поддержки.

Центр поддержки заказчиков 1-800-999-9307 (с 7:00 до 19:00 CST)

Оказание технической поддержки, прием заявок и рассмотрение других

вопросов, связанных с заказом продукции.

Североамериканский центр поддержки:

Техническое обслуживание оборудования и связанные с ним вопросы.

1-800-654-7768 (круглосуточно - включая Канаду)

По вопросам, связанным с техническим обслуживанием оборудования,

или по другим техническим вопросам за пределами США, обращайтесь в

ближайшее представительство Rosemount.

ВНИМАНИЕ!

Изделие, описанное в данном документе, НЕ предназначено для

использования в промышленности, связанной с производством,

использованием или переработкой ядерных материалов.

Использование изделий, не сертифицированных для использования в

атомной промышленности, в применениях, требующих такой

сертификации, может привести к ошибкам измерений и вытекающим из

этогопоследствиям.

Информацию об изделиях фирмы Rosemount, сертифицированных для

использования в атомной промышленности Вы можете получить в

ближайшем представительстве Rosemount.

Данное изделие соответствует части 15 правил FCC. При работе изделия

выполняются следующие условия:

(1) Изделие не создает опасного

уровня помех, и (2) любой уровень помех, в том числе такой, который

может привести к неправильной работе прибора, не вызывает

повреждений прибора.

Rosemount и логотип Rosemount - зарегистрированные торговые марки компании

Rosemount Inc.

HART - зарегистрированная торговая марка HART Communication Foundation.

Asset Management Solutions -торговая марка Emerson Process Management.

Фото на обложке: CoverPhoto_06/CoverPhoto_07

Уровнемеры 3100

Оглавление

Указания по безопасному применению

1-1

РАЗДЕЛ1

Краткий обзор данного руководства

1-2

Введение

Техническаяподдержка

1-3

РАЗДЕЛ2

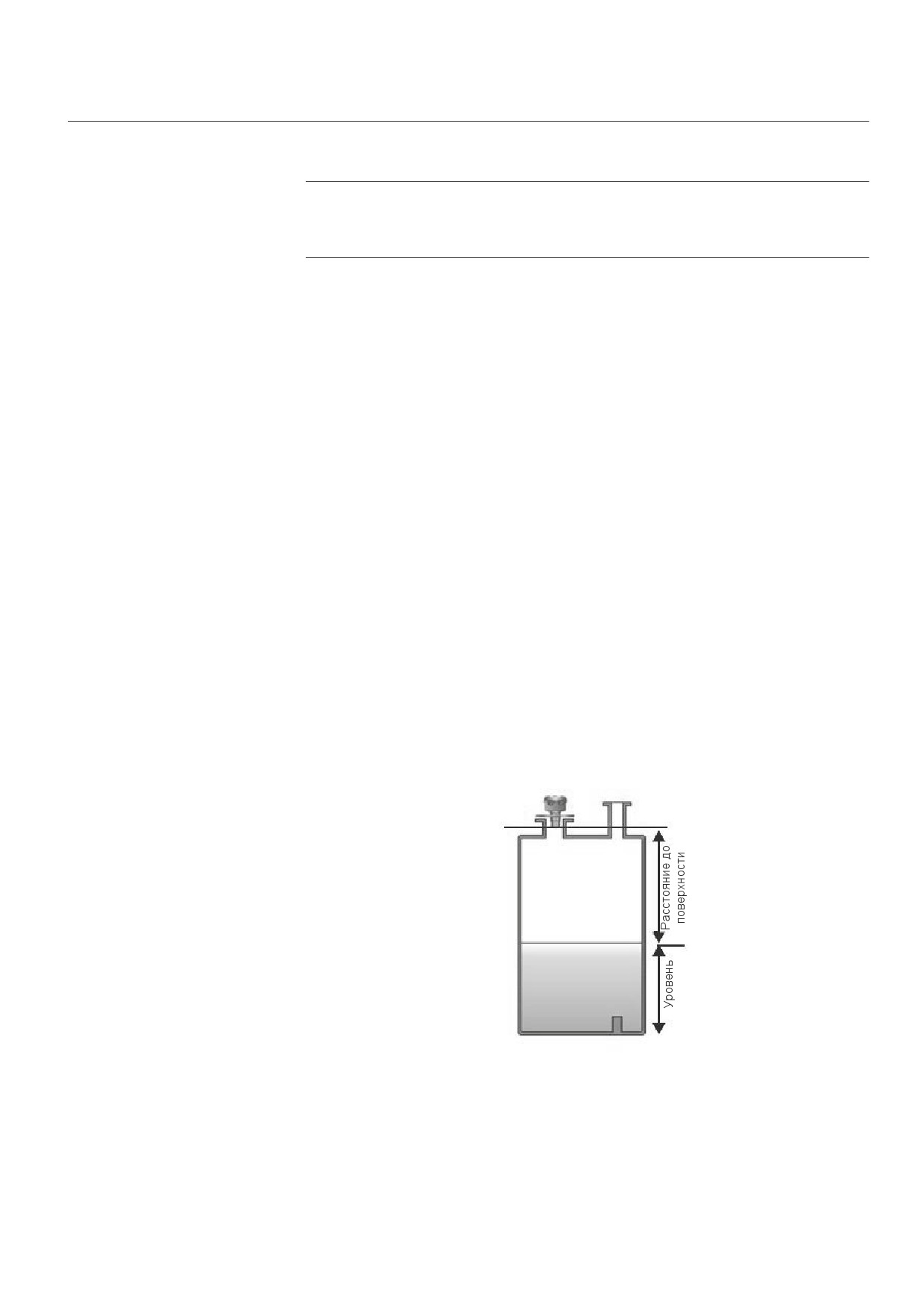

Принцип действия

2-1

Обзор

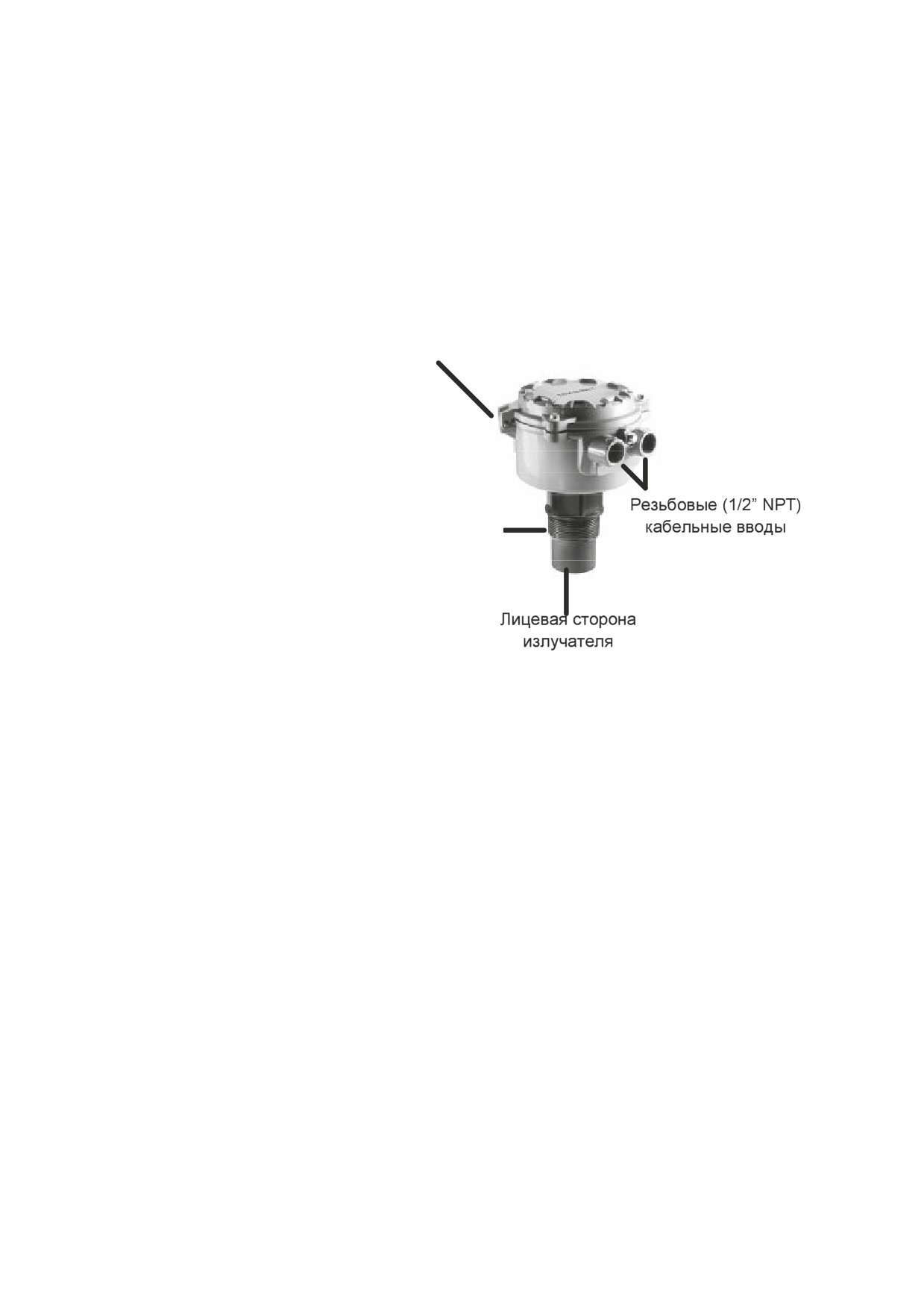

Конструкция уровнемера

2-2

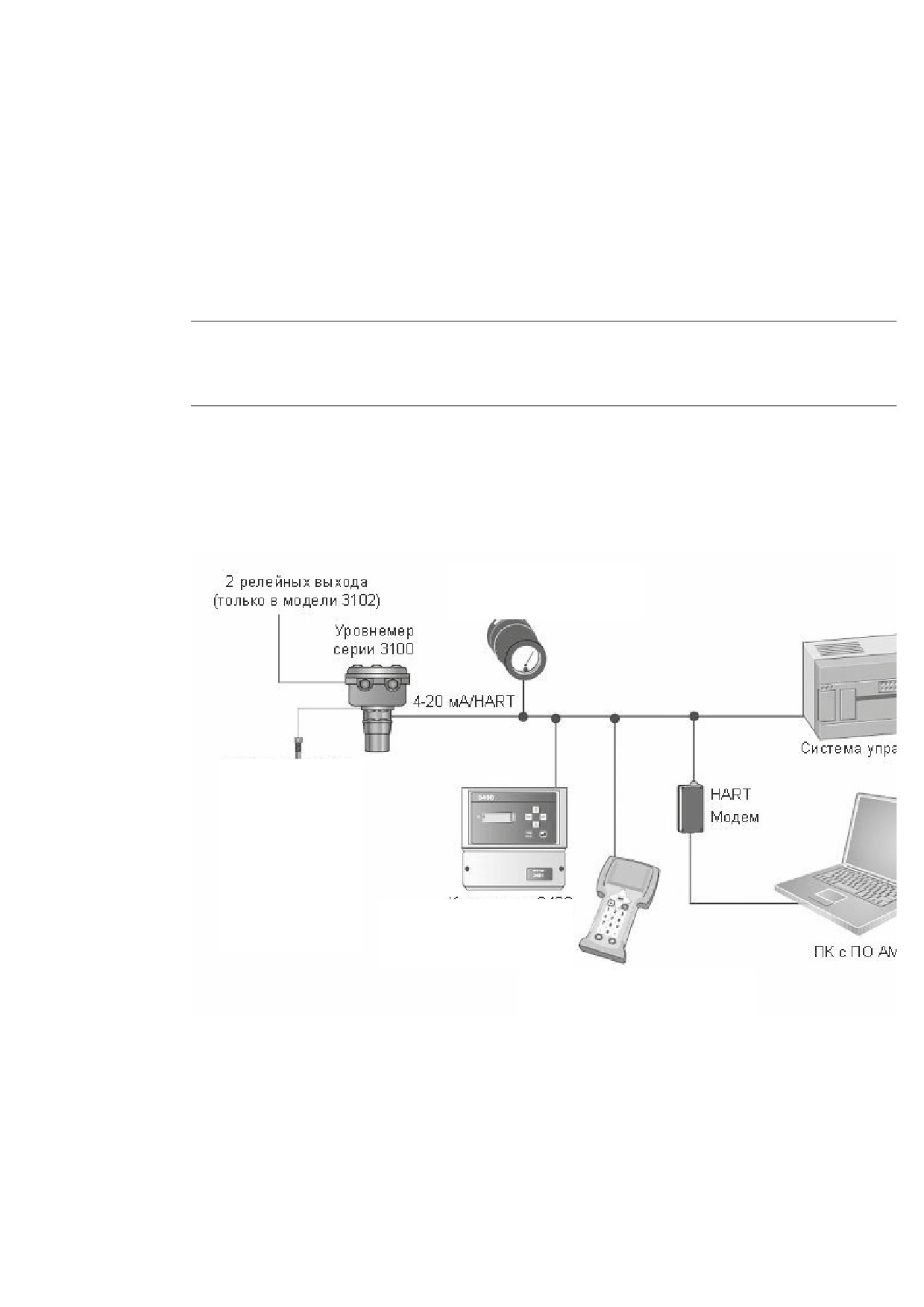

Интеграция в систему

уровнемера

2-3

РАЗДЕЛ3

Указания по безопасному применению

3-1

Установка

Перед установкой

3-2

Общие сведения

3-2

Механический монтаж

3-3

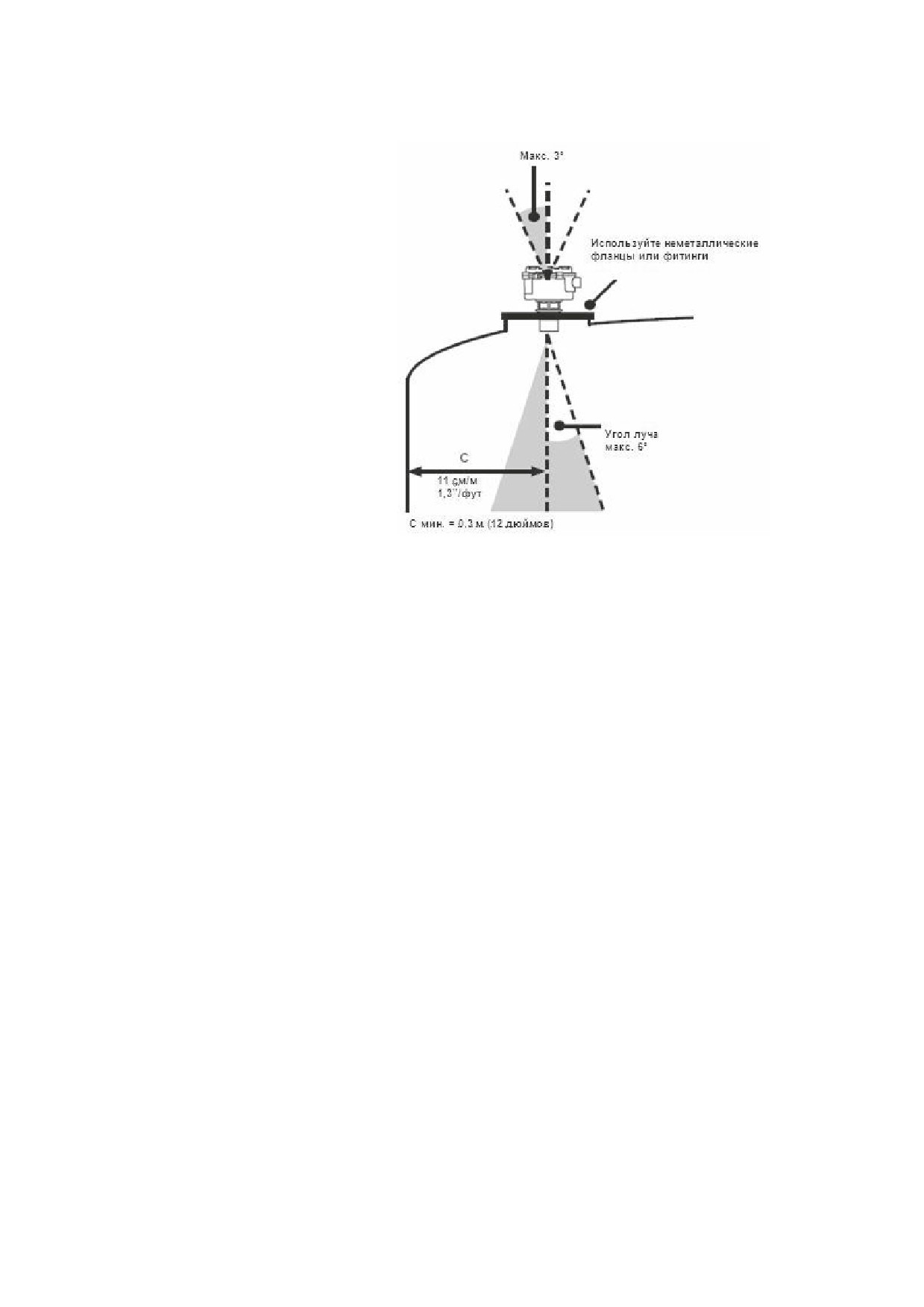

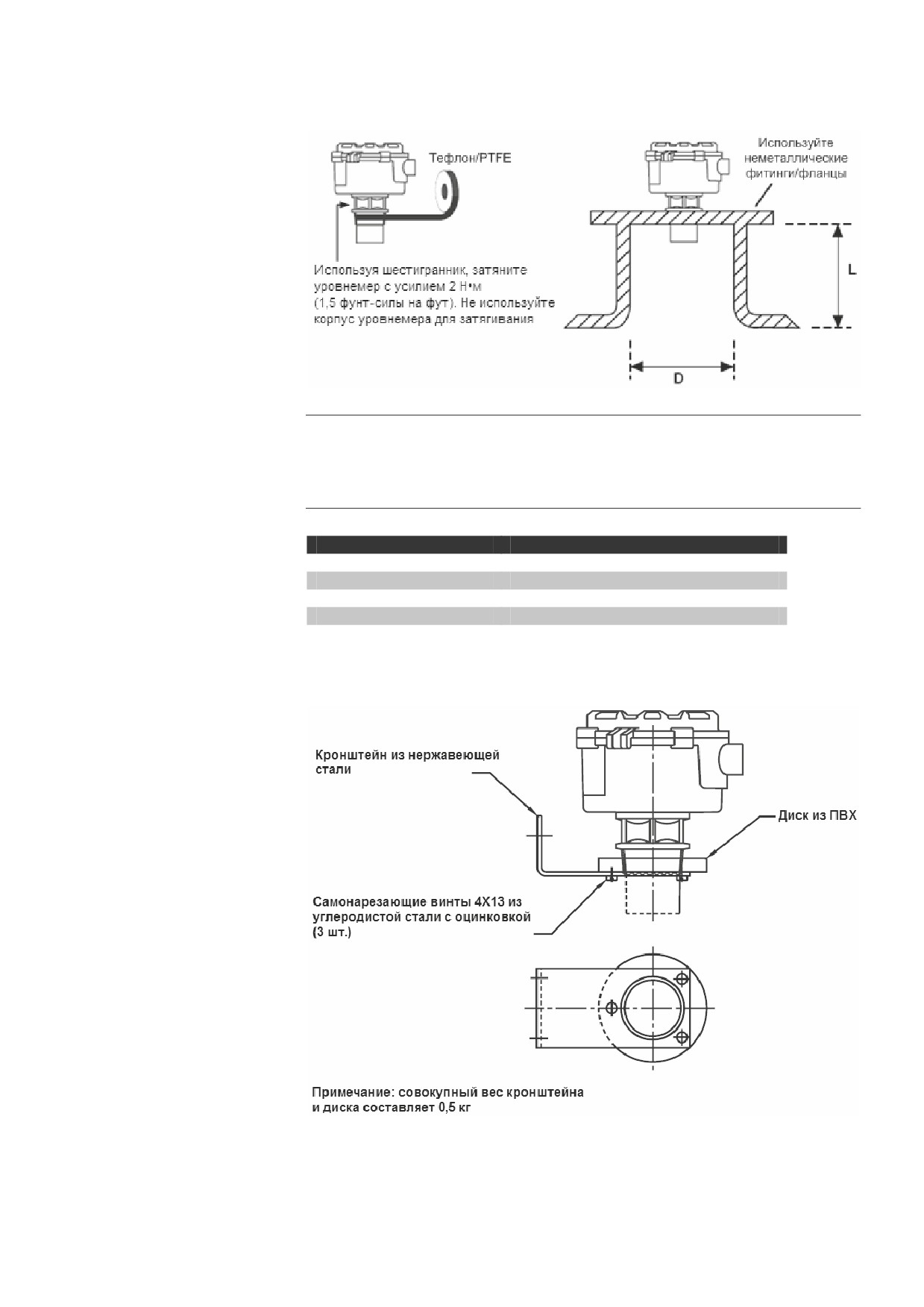

Указания по монтажу

3-3

Влияние поверхности жидкости

3-4

Влияние внутренних конструкций в емкости

3-4

Установка уровнемера над поверхностью жидкости

3-5

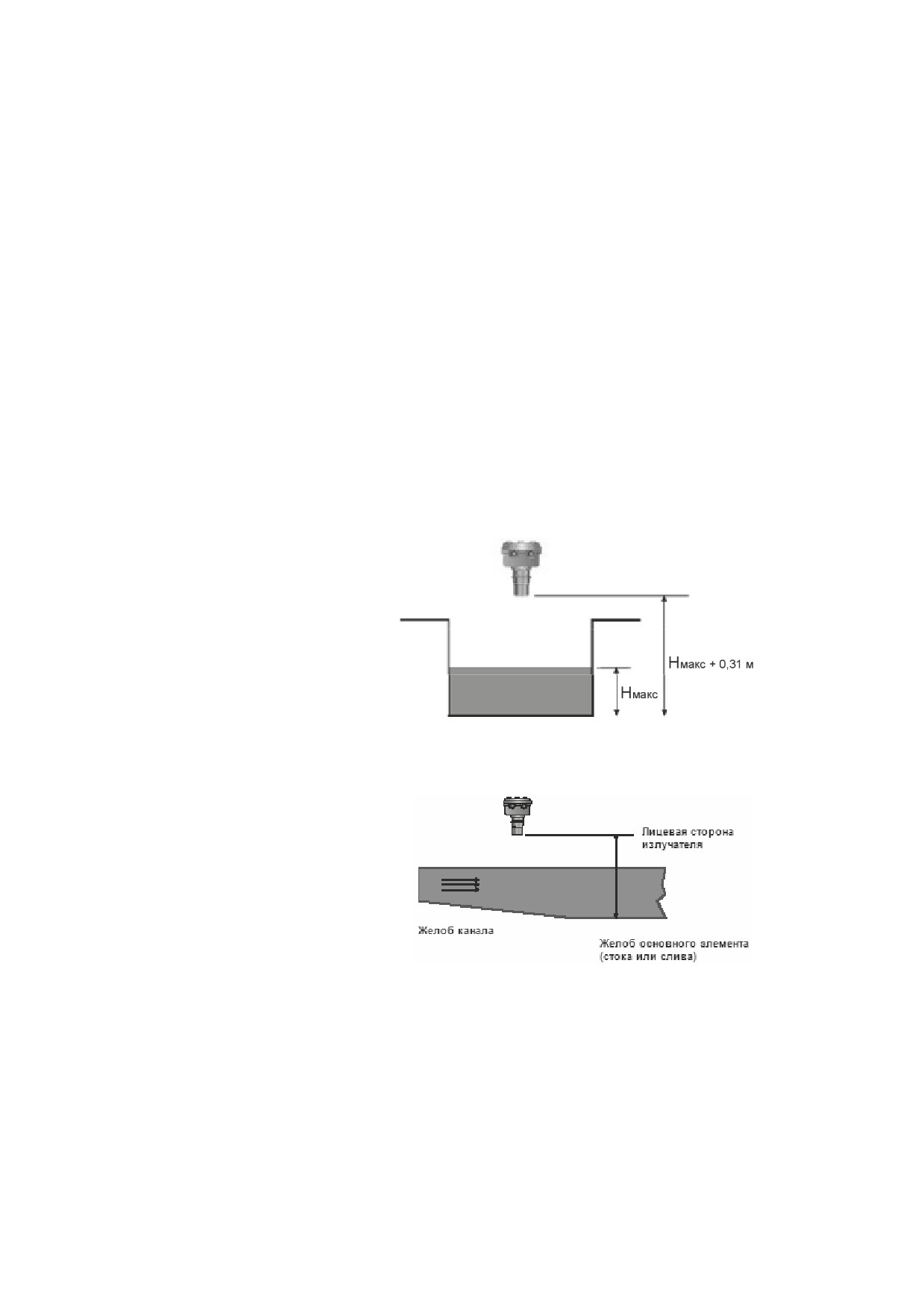

Установка на открытом канале (модели 3102/3105)

3-7

Электрический монтаж

3-9

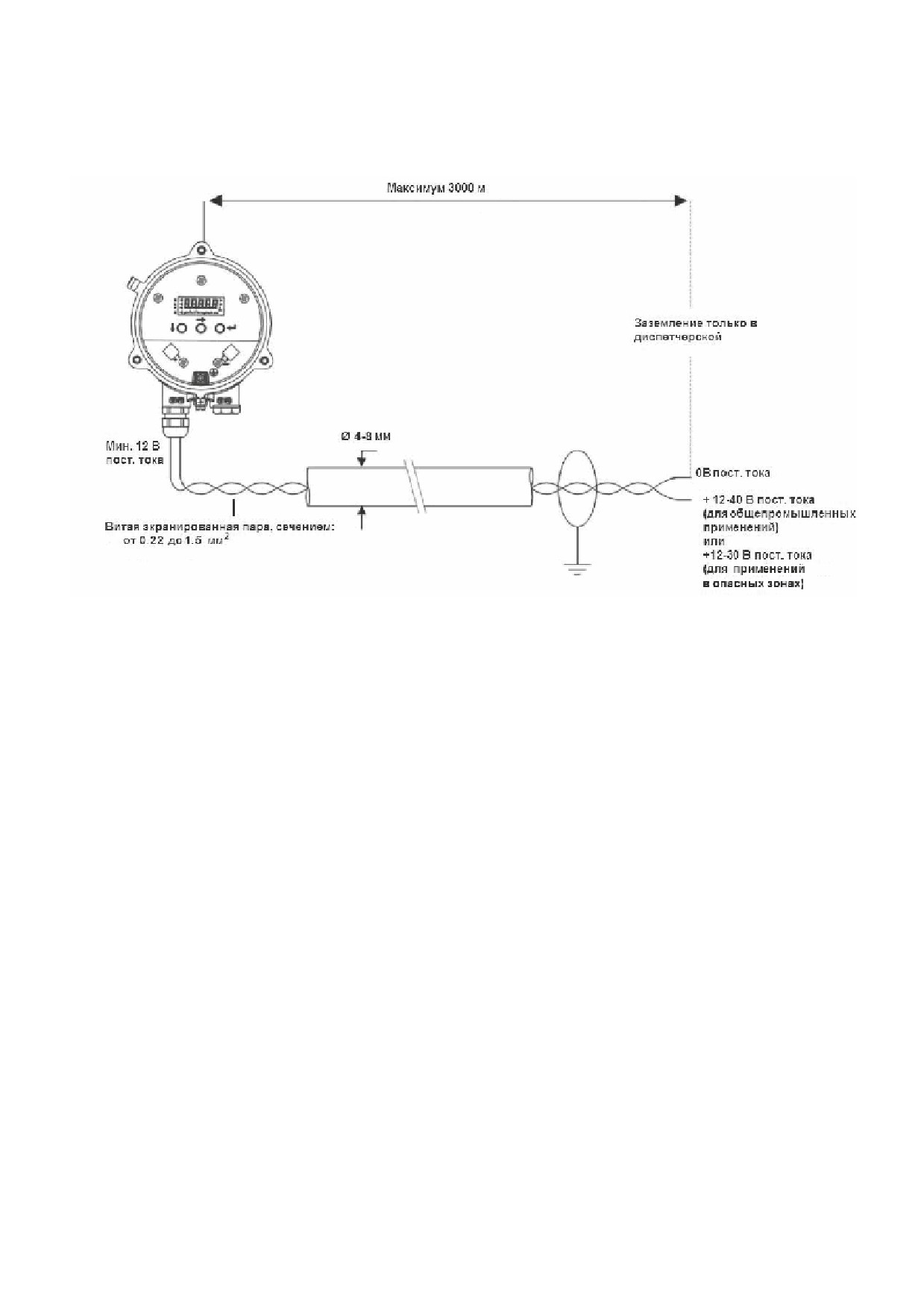

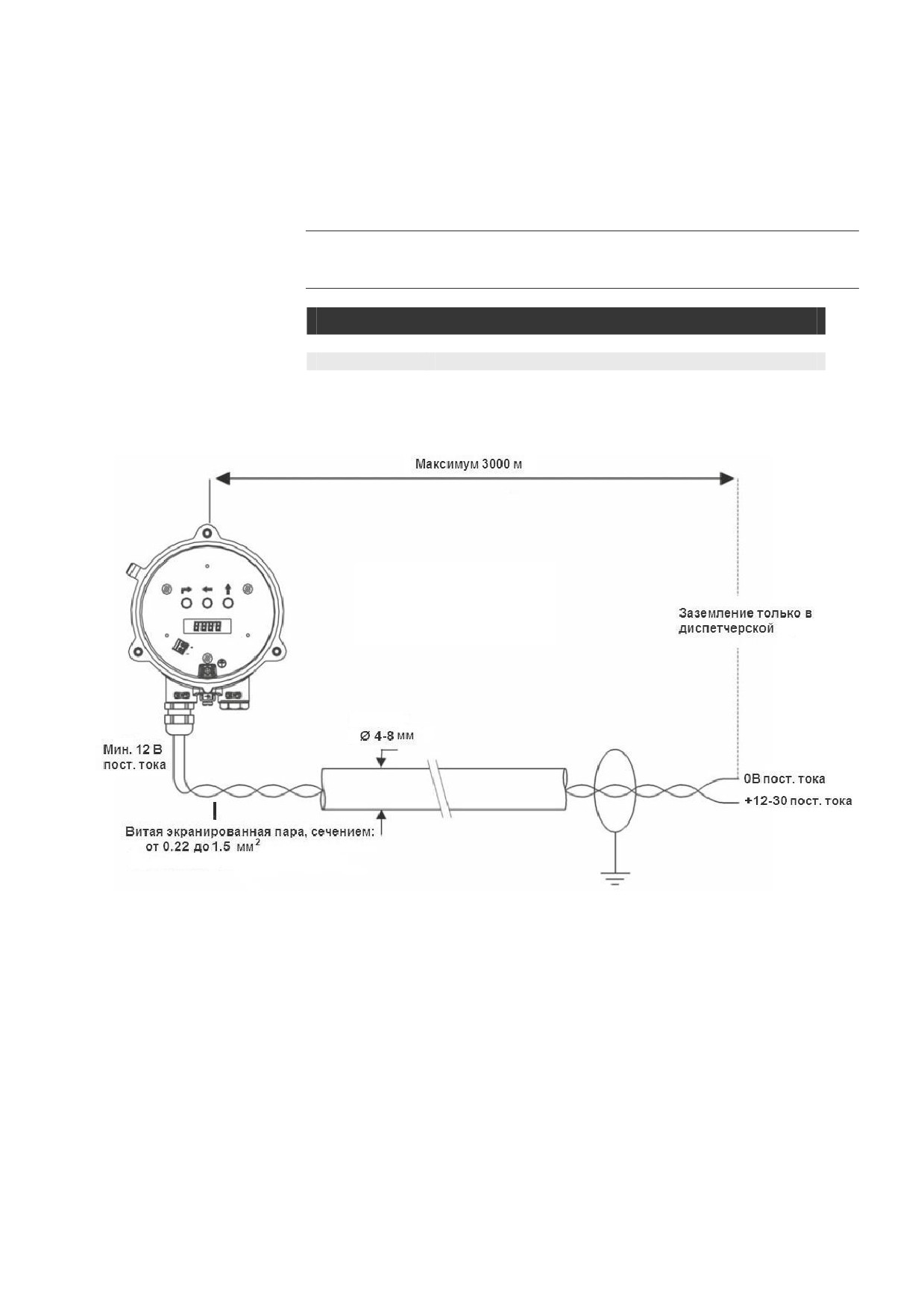

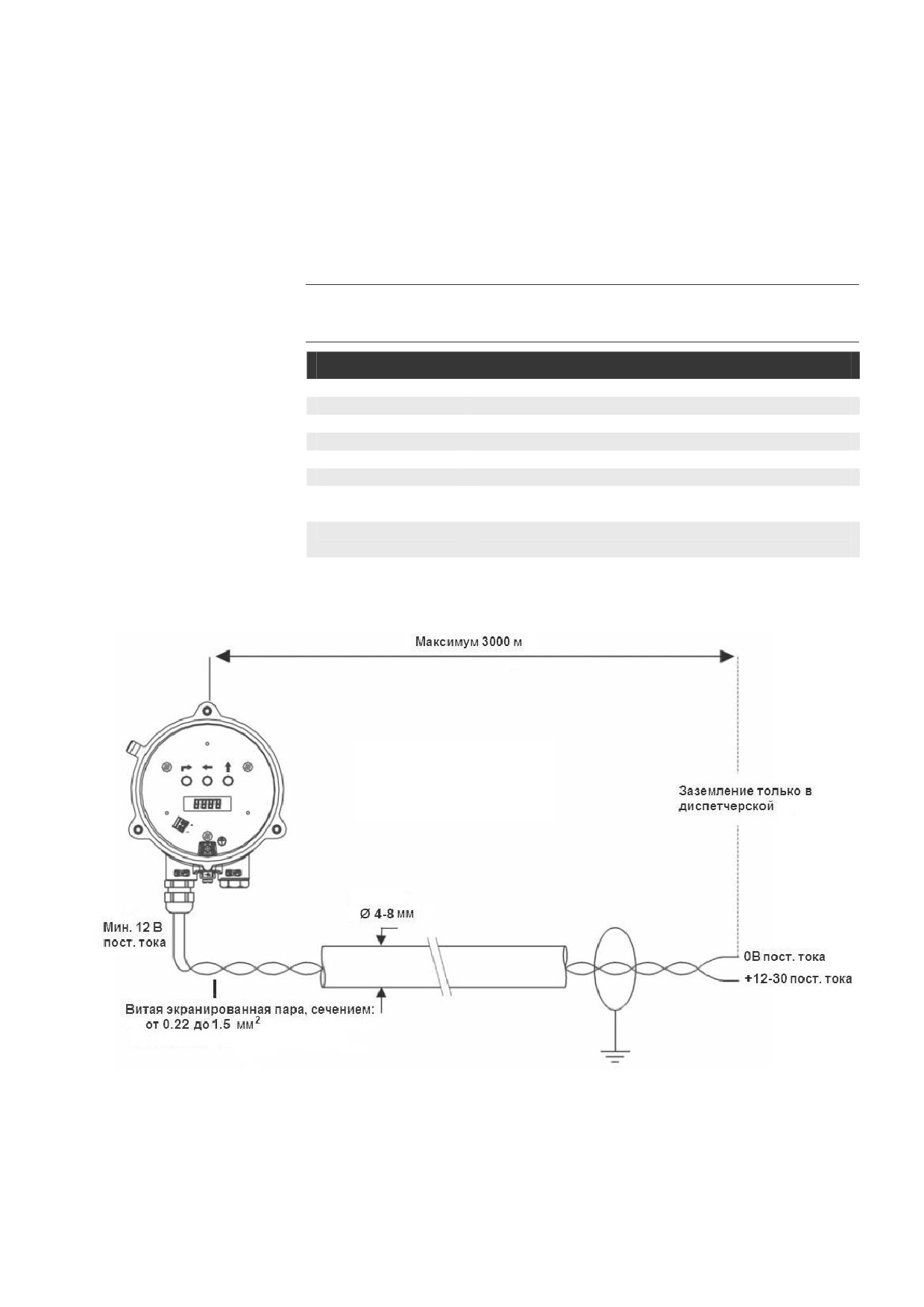

Подключение уровнемера

3-9

Подключение модели 3101

3-10

Подключение модели 3102

3-11

Подключение модели 3105

3-12

Выносной датчик температуры

3-14

Схема подключений для работы по протоколу HART®

3-14

Защита от молний / скачков напряжения и воздействия других,

подключаемых в контур, устройств

3-14

РАЗДЕЛ4

Указания по безопасному применению

4-1

Обзор

4-2

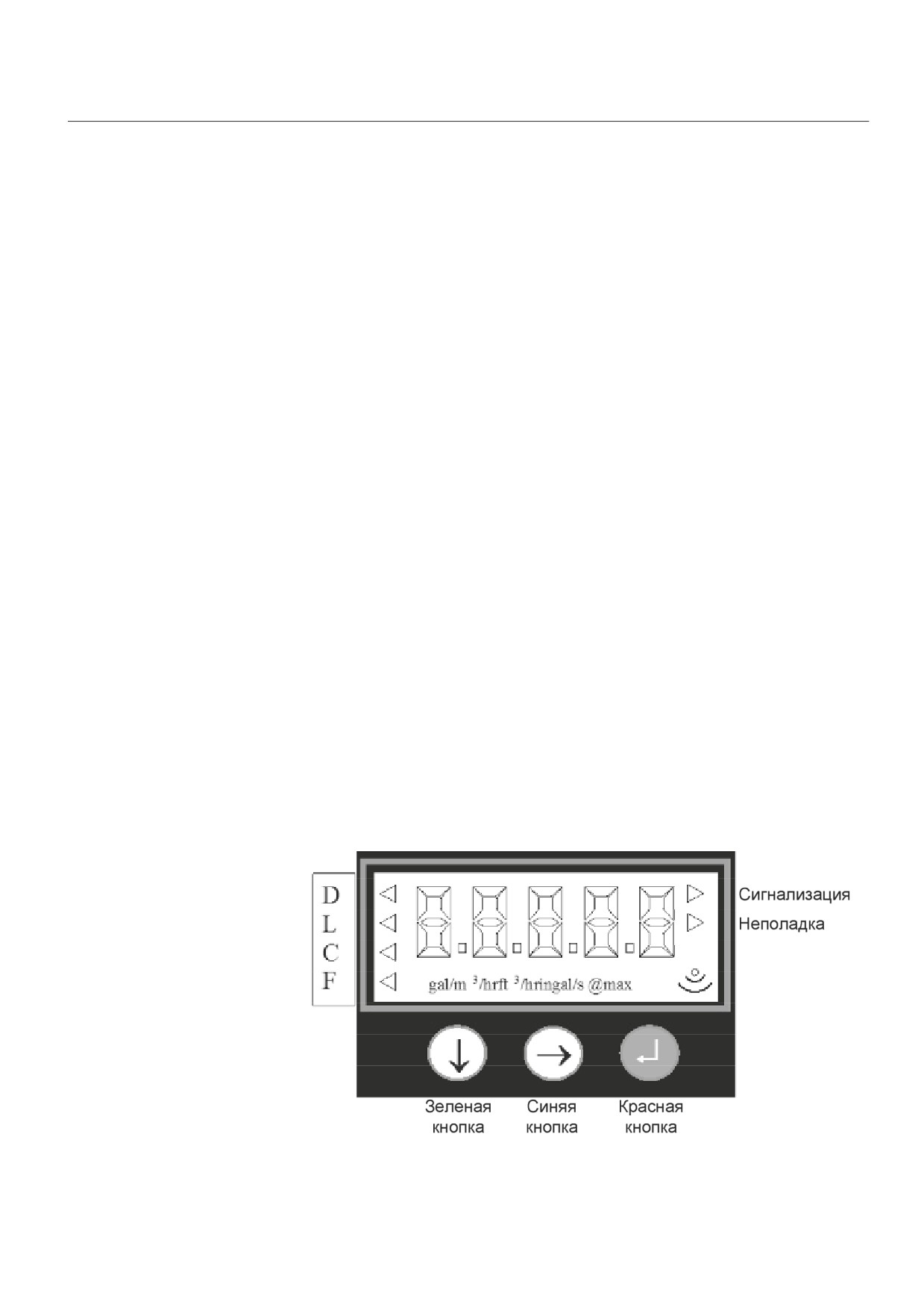

Встроенный дисплей и кнопки

4-2

Ввод в

Включение питания прибора

4-3

эксплуатацию

Перед конфигурированием

4-3

Конфигурирование модели 3101

4-4

Отображаемые единицы измерений

4-4

Первые измерения

4-5

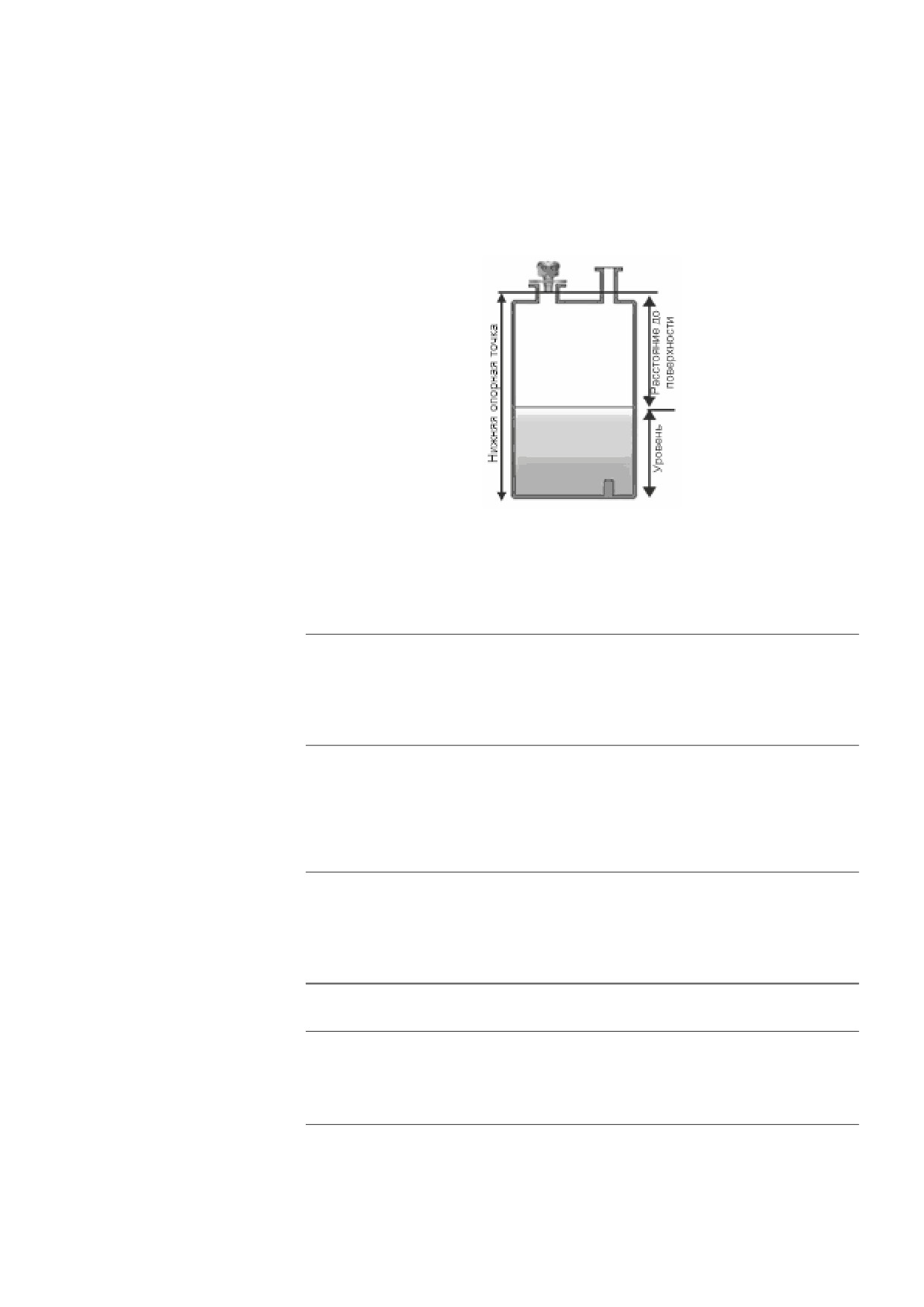

Настройка нижней опорной точки

4-6

Настройка значений 4 и 20 мА

4-6

Настройка демпфирования выходного сигнала

4-7

Выбор действия при срабатывании сигнализации

4-8

Настройка значений 4 и 20 мА способом измерения

4-9

Игнорирование эхо-сигналов от ложных целей

4-10

Переключение в режим измерения расстояния до поверхности

4-11

Конфигурирование моделей 3102/3105

4-12

Обзор

4-12

Выбор рабочей задачи

4-12

Выбор единиц измерения

4-13

Настройка нижней опорной точки

4-14

Выбор профиля емкости/потока

4-15

Коэффициент мощности для выбранной формулы расхода

4-19

Коэффициент масштабирования для выбранной формулы расхода

4-19

Ввод значения максимального уровня

4-20

Ввод значения максимального расхода

4-21

Ввод значения максимального объема

4-22

Настройка значения 4 мА

4-22

Настройка значения 20 мА

4-23

Настройка демпфирования выходного сигнала

4-24

Выбор действия при срабатывании сигнализации

4-25

Настройка точек включения/выключения реле (модель 3102)

4-26

Настройка значений 4 и 20 мА способом измерения

4-28

Окончательные проверки

4-29

Сбой электропитания

4-29

Раздел 5

Указания по безопасному применению

5-1

Техническое

Техническоеобслуживание

5-2

Диагностика модели 3101

5-2

обслуживание.

Общие сведения об устранении неисправностей

5-2

Поиск и

Сообщения о неисправностях

5-2

устранение

Диагностика моделей 3102 и 3105

5-3

неисправностей

Общие сведения об устранении неисправностей

5-3

Диагностическая информация

5-3

Проверка токового контура

5-4

Сервисное меню (модели 3102/3105)

5-5

Настройка пороговых значений

5-5

Настройка времени поиска эхо-сигнала

5-6

Настройка зоны нечувствительности

5-7

Настройка частоты ультразвукового импульса

5-7

Настройка частоты повторения импульсов

5-8

Настройка количества эхо-сигналов

5-9

Настройка игнорирования пиковых импульсов эхо-сигналов

5-9

Игнорирование эхо-сигналов от ложных целей

5-10

Настройка температуры окружающей среды

5-11

Калибровка по температуре

5-12

Восстановление стандартных заводских настроек

5-12

Изменение базовых единиц измерения

5-13

Приложение A

Техническиехарактеристики

A-1

Справочная

Классификация по температуре и давлению

A-3

Пределы нагрузки

A-3

информация

Чертежи

A-4

Информация для заказа

A-5

Модель 3101, для измерения уровня жидкости

A-5

Модель 3102, для измерения уровня, объема и расхода жидкости

A-6

Модель 3105, для измерения уровня, объема и расхода жидкости

A-7

Запасные части и принадлежности

A-8

Приложение B

Указания по безопасности

B-1

Сертификация

Соответствие нормам ес

B-2

Сертификация для неопасных мест

B-2

изделия

Factory Mutual (FM) Сертификация для обычных мест - подана заявка

B-2

Канадская Ассоциация по Стандартизации (CSA), Сертификация для

B-2

обычных мест

Сертификация для опасных мест

B-3

Factory Mutual (FM) Сертификация- подана заявка

B-3

Сертификация Канадской ассоциации по стандартизации (CSA)

B-4

Сертификация на искробезопасность ATEX

B-5

Сертификация на искробезопасность IECEx

B-6

Контрольные чертежи

B-7

Приложение C

Меню модели 3101

C-2

Встроенные

Меню моделей 3102/3105

C-3

меню

уровнемеров

серии 3100

Приложение

Введение

D-1

Контроллеры

Меню и параметры

D-2

Rosemount

серии 3490

Приложение E

Введение

E-1

HART

Указания по безопасности

E-1

Структура меню

E-2

Коммуникатор

Кнопки быстрого доступа

E-5

Приложение F

Введение

F-1

Параметры,

Рабочие параметры уровнемера (3102/3105)

F-2

Параметр: BASE UNITS (базовые ед. изм.)

F-2

доступные по

Параметр: SET AS EMPTY (считать пустой, обнулить)

F-2

протоколу

Параметр: PRESENT DEPTH (текущая глубина)

F-2

HART

Параметр: LEARN FALSE ECHO (Обучение ложным целям)

F-3

Параметр: AUTO TANK MAP (Автоматическое обследование емкости)

F-3

Параметр: SIMULATION (Симуляция)

F-3

Параметр: RESTART DEVICE (Перезапуск устройства)

F-3

Параметр: DEFAULTS (стандартные настройки)

F-3

Параметр: FACTORY USE

F-4

P***-параметры уровнемера (3102/3105)

F-5

P000 (Message - Сообщение)

F-5

P001 (T ag Number - Технологическийномер)

F-5

P002 (Description - Описание)

F-5

P004 (Final Assembly Number - Заводской номер)

F-5

P005 (Serial Number - Серийный номер)

F-5

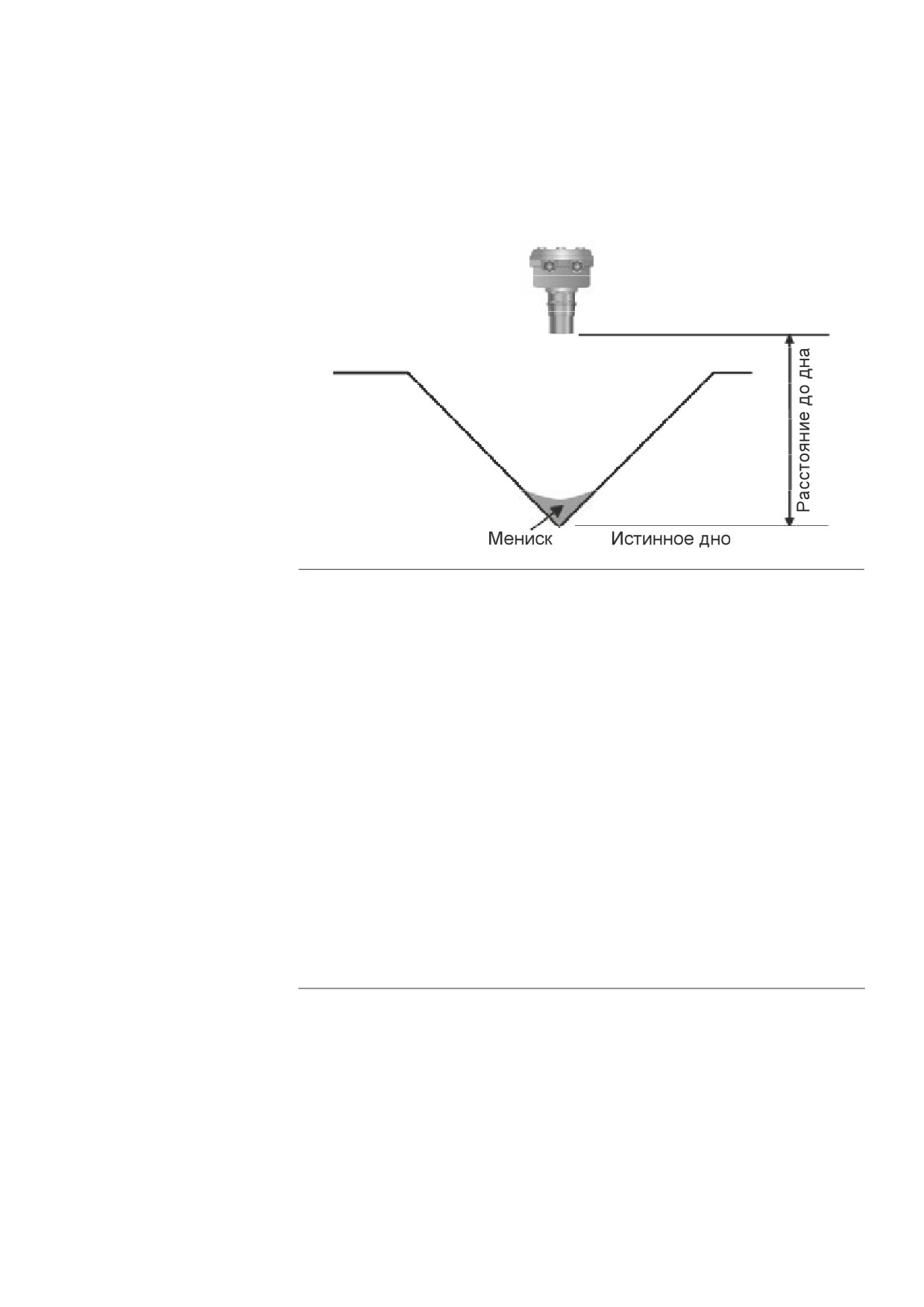

P010 (Bottom Reference - Расстояние до дна)

F-5

P011 (T ank Shape -Форма емкости)

F-6

P012 (PV Units - Единицы измерения измеряемого параметра)

F-12

P013 (PV Scale Factor - коэффициент масштабирования технологического

F-12

параметра)

P014 (Profile Height или Power - Высота профиля или экспонента)

F-13

P015 (Upper Range Value - Верхнее значение диапазона)

F-13

P016 (Lower Range Value - Нижнее значение диапазона)

F-13

P020 (Damping / Smoothing Time - Время сглаживания)

F-14

P021 (Lost Echo Delay - Время поиска сигнала)

F-14

P022 (Lost Echo Action - действия при потере сигнала)

F-15

P023 (T op Blanking Distance - Верхняя зона нечувствительности)

F-15

P024 (Speed of Sound - Скорость звука)

F-16

P025 (T emperature - Температура)

F-17

P026 (Threshold - Порог)

F-17

P030 - P039 (Profile points - Профильные точки)

F-17

P040 (Transmit Power Control - Контроль мощности излучаемого сигнала)

F-17

P041 (Pulse Repeat - Частота генератора импульсов)

F-18

P042 (Echoes Needed - Требуемое кол-во сигналов)

F-18

P043 (Threshold 1 Time - Временной порог 1)

F-18

P044 (T arget Pulses - Кол-во импульсов)

F-18

P045 (T arget Frequency - Частота ультразвука)

F-19

P048 (Threshold 1 Size - Порог 1)

F-19

P049 (Spike Reject - Игнорирование пиков)

F-19

P060 (Distance Offset - Поправка расстояния)

F-19

P063 (Bottom Blanking Distance - Нижняя зона нечувствиельности)

F-19

P069 (Level Offset - Поправка уровня)

F-19

P070 - P072 (Relay 1 Setting-up - Настройка реле 1)

F-20

P073 - P075 (Relay 2 Setting-up - Настройка реле 2)

F-21

P081 - P088 (False Echo Data - Параметры ложных целей)

F-21

P089 (Clear False Echoes - Удаление ложных целей)

F-21

P970 (TX Material - Материал излучателя)

F-21

D***-параметры уровнемера (3102/3105)

F-22

D900 (Xmtr, PV - Xmtr, ПП)

F-22

D901 (Level, SV - Уровень ВП)

F-22

D902 (Distance TV - Расстояние, ТП)

F-22

D903 (T emperature QV- Температура, ЧП)

F-22

D905 (% от аналогового выхода)

F-22

D906 (Токовый выход)

F-23

D910 (Расстояние до цели)

F-23

D911 (Сила отраженного сигнала)

F-23

D912 (Echo Success - Коэффициент возврата)

F-23

D913 (T arget Echoes - Кол-во отраженных сигналов)

F-23

D914 (Speed of Sound - Скорость звука)

F-24

D915 (T emperature - Температура)

F-24

D916 (Frequency - Частота)

F-24

D917 (Threshold in Use - Используемый порог)

F-24

D918 (Pulses in Use - Частота генератора импульсов)

F-24

D919 (Transmit Power - Излучаемая мощность)

F-24

D949 (Model Code - Код модели)

F-24

D951 (Poll Address - Сетевой адрес)

F-24

D952 (Hardware Revision - Версия аппаратной части)

F-24

D953 (Software Revision - Версия встроенного программного обеспечения)

F-24

D960 (Manufacturer - Производитель)

F-24

D961 (Unique ID - Уникальный идентификатор)

F-24

D962 (HART Revision - Ревизия HART)

F-25

D963 (Txr Specific Command Revision - Ревизия набора команд Txr)

F-25

D964 (Preambles - Заголовки)

F-25

D965 (Flags - Флаги)

F-25

Раздел 1

Введение

Указания по безопасному применению

стр. 1-1

Краткий обзор данного руководства

стр. 1-2

Техническаяподдержка

стр. 1-3

УКАЗАНИЯ ПО

Процедуры и указания в данном руководстве могут потребовать

БЕЗОПАСНОМУ

выполнения специальных мер для обеспечения безопасности персонала,

ПРИМЕНЕНИЮ

выполняющего работы. Информация, связанная с обеспечением

безопасности, отмечена символом (

). Перед выполнением операции,

помеченной таким символом, прочтите рекомендации по безопасности,

приведенные в начале каждой главы.

ВНИМАНИЕ!

Невыполнение следующих требований может привести к причинению

серьезного ущерба здоровью или даже к смерти персонала.

• Убедитесь в том, что установку изделия выполняет только

квалифицированный персонал.

• Используйте изделие только в строгом соответствии с указаниями данного

руководства. Невыполнение данного требования нарушает условия

безопасной эксплуатации изделия.

Взрыв может привести к серьезной травме или гибели людей

• Убедитесь в том, что сертификация изделия отвечаетклассу опасности зоны,

в которой преполагается его эксплуатация.

• Перед подключением HART®-коммуникатора во взрывоопасной атмосфере,

убедитесь, что при подключении приборов в контуре выполнены все

требования искробезопасности/невоспламеняемости.

Поражение электрическим током может привести к серьезной травме или

гибели людей

• Будьтеособо осторожны при работе с клеммами и выводами.

ВНИМАНИЕ!

Любое использование неоригинальных или несертифицированных компонентов

нарушает условия безопасной эксплуатации прибора. Проведение ремонта или

замены компонентов вне завода-изготовителя также нарушает условия

безопасной эксплуатации прибора и запрещается.

Rosemount серии 3100

КРАТКИЙ ОБЗОР ДАННОГО В данном руководстве по эксплуатации описаны процедуры установки,

РУКОВОДСТВА

настройки и технического обслуживания уль тразвуковых уровнемеров

Rosemount серии 3100.

Раздел 2:

Обзор уровнемера

Раздел 3:

Ввод в эксплуатацию

Раздел 4:

Настройка и конфигурирование

Раздел 5:

Техническоеобслуживание.

Поиск и устранение неисправностей

Приложение A: Справочная информация

Приложение B: Сертификация изделия

Приложение C: Структура меню

Приложение D: Универсальный контроллер Rosemount серии 3490

Приложение E: Переносной («полевой») HART-коммуникатор

Приложение F: Параметры, доступные с помощью HART

коммуникатора

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА Для ускорения процесса возврата продукции за пределами США,

свяжитесь с ближайшим представительством Rosemount.

В пределах США, действует Национальный центр поддержки заказчиков

компании Rosemount 1-800-654-RSMT (7768). Сотрудники центра в течение

часов готовы оказать поддержку заказчикам по предоставлению

необходимой информации или материалов.

При обращении в центр заказчик должен сообщить модель изделия и

серийный номер, после чего заказчику должны сообщить номер

авторизации на возврат изделий

(RMA). Также необходимо указать

вещества, воздействию которых изделие подвергалось в ходе

производственного процесса.

Представители Национального Центра Поддержки Заказчиков представят

дополнительную информацию и объяснят выполнение процедур, которые

необходимы для возврата изделий, подвергшихся воздействию опасных

веществ. Если возвращается изделие, подвергшееся воздействию

опасных вещества по классификации OSHA (управления США по охране

труда и промышленной гигиене), к возвращаемому изделию необходимо

приложить копии паспортов безопасности (MSDS) для каждого

идентифицированного опасного вещества.

1-3

Раздел 2

Обзор уровнемера

Принцип действия

стр. 2-1

Конструкция уровнемера

стр. 2-3

Интеграция в систему

стр. 2-3

ПРИНЦИП ДЕЙСТВИЯ

Уровнемеры Rosemount серии 3100 предназначены для непрерывного

измерения расстояния до поверхности жидкости и монтируются над слоем

жидкости.

Уль тразвуковые импульсы излучаются уровнемером и отражаются от

поверхности жидкости. Микропроцессорный электронный блок уровнемера

производит расчет расстояния до поверхности жидкости на основании

временной задержки между излучением и приемом отраженного от

поверхности жидкости уль тразвуковогоимпульса. (Рис 2-1).

Если уровнемер сконфигурирован с помощью нижней опорной точки,

обычно это дно емкости, модель 3101 рассчитывает толщину слоя

жидкости (уровень) и выдает аналоговый выходной сигнал 4-20 мА,

пропорциональный полученному резуль татуизмерений.

Модели 3102 и 3105 могут рассчитывать расстояние до поверхности,

уровень, а также объем или расход, при этом аналоговый выходной сигнал

4-20 мА будет пропорционален полученному резуль тату.

ЖК-дисплей уровнемера отображает резуль таты измерений выбранного

параметра.

Конфигурирование прибора осуществляется с помощью кнопок,

находящихся под крышкой электронного блока, или по протоколу HART®

(только для моделей 3102 и 3105).

Модель 3105 может устанавливаться в опасных зонах, если питание

осуществляется от защищенного сертифицированногоисточника питания.

Рис. 2-1. Типичные

применения уровнемеров

Rosemount серии 3100

Уровнемеры Rosemount серии 3100 используют одну пару проводов для электропитания и

ИНТЕГРАЦИЯ

сигнальной линии (питание по контуру).

В СИСТЕМУ

Уровнемер подключается к любому подходящему источнику питания с напряжением 24 В посто

с помощью двухжильного экранированногокабеля.

В модели 3101 результатыизмерений передаются посредством аналоговоговыходного сигнала

В моделях 3102 и 3105, результаты измерений могут передаваться посредством аналогового

сигнала 4-20 мА либо цифрового сигнала HART®.

ПРИМЕЧАНИЕ

При использовании протокола HART® возможно использование режима многоабонентской лин

случае данные могут передаваться только в цифровом виде, поскольку величина тока

минимальным значением 4 мА.

Уровнемер может быть легко настроен при использовании контроллера Rosemount серии 3490

настройки уровнемера можно использовать портативный коммуникатор или ПК с ПО AMS.

Уровнемер может подключаться к выносному индикатору Rosemount 751.

Полная спецификация уровнемеров Rosemount серии

3100

приведена в разделе

«Т

характеристики» на стр. A-1.

Рис. 2-3.

Индикатор Rosemount

Интеграция в

модели 751

систему

Выносной датчик

температуры

(только в моделях

3102 и 3105)

Контроллер Rosemount

серии 3490

Портативный коммуникатор

модели 375

2-3

Раздел 3

Установка

Указания по безопасному применению

стр. 3-1

Перед установкой

стр. 3-2

Механическиймонтаж

стр. 3-3

Электрический монтаж

стр. 3-9

УКАЗАНИЯ ПО

Процедуры и указания в данном руководстве могут потребовать

БЕЗОПАСНОМУ

выполнения специальных мер для обеспечения безопасности персонала,

ПРИМЕНЕНИЮ

выполняющего работы. Информация, связанная с обеспечением

безопасности, отмечена символом (

). Перед выполнением операции,

помеченной таким символом, прочтите рекомендации по безопасности,

приведенные в начале каждой главы.

ВНИМАНИЕ!

Взрывы могут привести к причинению серьезного ущерба здоровью или

даже к смерти персонала:

Убедитесь в том, что окружающая среда и рабочие условия уровнемера

соответствуют указанным в сертификате.

Перед подключением HART®-коммуникатора во взрывоопасной атмосфере,

убедитесь, что контур прибора установлен в соответствии с указаниями по

монтажу искро- и пожаробезопасных установок.

Не снимайте крышку корпуса электронного блока уровнемера во взрывоопасной

атмосфере, если устройство находится под напряжением.

ВНИМАНИЕ!

Невыполнение следующих требований может привести к причинению

серьезного ущерба здоровью или даже к смерти персонала.

Убедитесь в том, что установку изделия выполняет только квалифицированный

персонал.

Используйте изделие только в строгом соответствии с указаниями данного

руководства. Невыполнение данного требования нарушает условия безопасной

эксплуатации изделия.

Неуполномоченному персоналу запрещается проводить любые работы с

уровнемером, за исключением описанных в данном руководстве.

Утечки технологической среды могут привести к причинению серьезного

ущерба здоровью или даже к смерти персонала.

Уровнемер требует бережного обращения.

ВНИМАНИЕ!

Высокое напряжение, которое может быть в проводах, может вызвать удар

электрическимтоком:

Избегайте контакта с элементами, находящимися под напряжением.

При подключении уровнемера Rosemount серии 3100 убедитесь, что питание

уровнемера отключено, линии, запитанные от других источников питания,

обесточены, и приняты все меры по предотвращению их включения на время

проведения работ.

ПЕРЕД УСТАНОВКОЙ

Правильная установка уровнемера очень важна для его последующей

корректной и надежной работы. Поскольку уровнемер может быть

подстроен по месту в соответствии с условиями применения,

настоятельно рекомендуется воспользоваться нижеприведенными

указаниями, там, где это возможно.

ПРИМЕЧАНИЕ:

Уровнемеры Rosemount серии 3100 предназначены для установки на

неметаллические

фитинги или

фланцы.

Использование

металлических фланцев/фитингов не рекомендуется.

См. раздел

«Дополнительное оборудование для Rosemount

3101/3102/3105» на стр. A-9.

Общие сведения

Указания:

a) Монтаж должен производиться подготовленным квалифицированным

персоналом, в соответствии с действующими правилами и нормами.

b) Если оборудование будет контактировать с агрессивными веществами,

пользователь должен принять меры по защите оборудования от их

воздействия для обеспечения требуемого класса защиты.

К агрессивным веществам относятся кислоты или газы, которые

агрессивно воздействуют на металлы, или растворители, которые

агрессивно воздействуют на полимерные материалы.

Рекомендуется убедиться в стойкости материалов, контактирующих со

средой, к агрессивному воздействию рабочей среды, а также проводить

регулярный визуальный контроль состояния уровнемера.

Уровнемер следует очищать только влажной тканью. Применение

растворителей запрещается.

d) Изделие не предназначено для ремонта пользователем и подлежит

замене на эквивалентное сертифицированное изделие. Ремонт

оборудования производится только производителем или в

уполномоченных ремонтных организациях.

e) Уровнемер имеет двойную изоляцию, поэтому защитное заземление не

требуется. Имеющиеся на металлическом корпусе внутренняя и

наружная клеммы заземления предназначены только для рабочего

заземления.

Для обеспечения защиты от возможного воспламенения, ток в цепи

электропитания должен быть ограничен

3,75

А с помощью

предохранителя или других подходящих средств.

g) Обратите внимание на тот факт, что если изделие используется

способом, не рекомендованным производителем, класс защиты

изделия может снизиться.

h) Уровнемер отвечает требованиям Европейской директивы по

электромагнитной совместимости (EMC) 2004/108/EC, предъявляемым

к оборудованию класса A. Для обеспечения электромагнитной

совместимости в любом функциональном состоянии прибора, его не

следует устанавливать в жилых зонах.

ПРИМЕЧАНИЕ:

Не рекомендуется устанавливать уровнемер вблизи источников

электромагнитных помех, таких, как частотные преобразователи, или

вблизи других мощных электрических устройств.

3-2

МЕХАНИЧЕСКИЙ МОНТАЖ

Указания по монтажу

Указания:

a) Уровнемер должен монтироваться над уровнем жидкости с помощью

имеющейся монтажной резьбы

(2"). См. также разделы

«Установка

уровнемера над поверхностью жидкости» на стр. 3-5 и «Дополнительное

оборудование для Rosemount 3101/3102/3105» на стр. A-9.

b) Устанавливайте уровнемер вертикально для обеспечения хорошего

отражения сигнала от поверхности жидкости и максимальной

мощности принимаемого эхо-сигнала.

Угол расхождения ультразвукового пучка

(до точки половинного

ослабления сигнала) - 12 градусов.

Препятствия или объекты в емкости могут приводить к появлению

ложных эхо-сигналов, которые будут препятствовать определению

истинного эхо-сигнала от поверхности жидкости. Препятствия в

пределах угла расхождения уль тразвукового импульса приводят к

появлению сильных ложных эхо-сигналов. Поэтому, при возможности,

устанавливайте уровнемер так, чтобы избежать данного эффекта.

d) Для предотвращения обнаружения нежелательных объектов или

препятствий в емкости, рекомендуется выдерживать расстояние не

менее 0,11 м от осевой линии уровнемера на каждый метр расстояния

до препятствия.

e) Если уровнемер расположен возле стенки емкости или успокоительного

колодца, и стенки гладкие и не имеют выступов, ложные эхо-сигналов,

скорее всего, не возникнут, однако отраженный сигнал будет сильно

ослабляться. Во избежание сильного ослабления эхо-сигнала

рекомендуется устанавливать уровнемер на расстоянии не менее 0,3 м

от стенки емкости.

Жирные, загрязненные или вязкие жидкости могут приводить к

образованию отложений на стенках емкости или успокоительного

колодца. Вы можете устранить влияние данного фактора на резуль таты

измерений, включив функцию «scum line prevention» (устранить эффект

отложений) в контроллере Rosemount серии 3490.

g) Если уровнемер монтируется внутри емкости, избегайте установки

уровнемера на центре крыши емкости, т.к. крыша может стать

параболическим отражателем и генерировать нежелательные эхо-

сигналы. Избегайте использования уровнемера в применениях с

возможным интенсивным образованием конденсата на лицевой стороне

излучателя.

h) Если уровнемер монтируется в патрубке, лицевая сторона излучателя

должна выступать внутрь емкости не менее чем на 5 мм. Если это

невозможно, см. раздел

«Установка уровнемера над поверхностью

жидкости» на стр. 3-5

В местах, где прямой солнечный свет может привести к значительному

нагреву уровнемера, рекомендуется установить солнцезащитный

козырек (навес).

Помните, что уровнемер не сможет обнаружить поверхность жидкости,

если она находится на расстоянии менее

0,3

м от излучателя

уровнемера.

3-3

Рис. 3-1. Расстояние от

стенки емкости

Влияние поверхности

Указания:

жидкости

a) Пенообразующие жидкости могут ослаблять эхо-сигнала, т.к. пена

является плохим отражателем уль тразвуковых сигналов. Поэтому,

желательно устанавливать прибор в таком месте, где поверхность

жидкости всегда будет чистой. В крайнем случае, или при

невозможности других вариантов, уровнемер может быть установлен в

успокоительную трубу, при условии, что ее внутренний диаметр

составляет не менее 100 мм (4"), а ее внутренняя поверхность гладкая

и не имеет выступов. Желательно, чтобы низ трубы был постоянно

погружен в жидкость для предотвращения проникновения пены.

b) Не рекомендуется устанавливать уровнемер непосредственно над

потоком жидкости в емкость.

c) В большинстве случаев небольшая турбулентность на поверхности

жидкости не создает проблем при измерениях, влияние сильной

турбулентности можно скомпенсировать подстройкой уровнемера по

месту.

Влияние внутренних

Указания:

конструкций в емкости

a) Мешалки могут создавать воронки на поверхности / в жидкости.

b) Если уровень жидкости опустится ниже лопастей мешалок, при

вращении и пересечении лопастями уль тразвукового пучка, будут

возникать ложные эхо-сигналы. Уровнемер можно обучить

игнорировать такие ложные эхо-сигналы (см. «Игнорирование эхо-

сигналов от ложных целей (Модели 3102/3105)» на стр. 4-10 и 5-12).

c) В нелинейных емкостях с закругленными или коническими днищами

всегда устанавливайте уровнемер не по центру емкости. В некоторых

случаях желательно установить перфорированную отражательную

пластину на днище емкости непосредственно под уровнемером для

обеспечения отраженного сигнала достаточной мощности.

d) Избегайте установки уровнемера непосредственно над насосами, так

как уровнемер будет обнаруживать корпус насоса при снижении

уровня жидкости. Если это невозможно, может потребоваться

подстройка уровнемера по месту для исключения возникновения

ложных эхо-сигналов, отраженных от корпуса насоса.

3-4

Установка уровнемера над

Для осуществления монтажа уровнемер оснащен 2" резьбой. Доступна

поверхностью жидкости

резьба двух типов

2" BSPT или

2" NPT. Тип резьбы указан на

шестиграннике корпуса уровнемера.

ПРИМЕЧАНИЕ:

Уровнемеры Rosemount серии 3100 предназначены для установки на

неметаллические фитинги или фланцы.

Использование металлических фланцев/фитингов не рекомендуется.

Emerson Process Management поставляет дополнительное оборудование

для облегчения процесса установки уровнемера. См. «Дополнительное

оборудование для Rosemount 3101/3102/3105» на стр. A-9.

Порядок осуществления монтажа:

1. Для обеспечения наивысшей силы отраженного эхо-сигнала,

убедитесь, что уровнемер установлен перпендикулярно поверхности

жидкости.

2. Убедитесь в том, что максимальный уровень жидкости не достигнет

мертвой зоны уровнемера - 0,3 метра (12") от излучателя.

3. При установке на стойку или патрубок (рис. 3-2 на стр. 3-6):

a) Для

уплотнения

резьбового

соединения

используйте

уплотнительную тефлоновую ленту (рис. 3-2 на стр. 3-6).

b) Опустите излучатель уровнемера в емкость, используя соединение

с процессом.

c) Вращайте уровнемер по резьбе, пока он не будет надежно

зафиксирован.

d) Используя шестигранник, затяните уровнемер с усилием 2 Н·м (1,5

фунт-силы на фут). Не используйте корпус уровнемера для

затягивания.

ПРИМЕЧАНИЕ:

Если излучатель уровнемера не может проникнуть в емкость, соблюдайте

размеры, приведенные в табл. 3-1 для рис. 3-2, и всегда проверяйте,

чтобы сварные швы патрубка (емкости) изнутри были зачищены до

гладкости и не имели выступов.

4. При установке с использованием кронштейна (рис. 3-3 на стр. 3-6):

a) Присоедините кронштейн к диску из ПВХ, используя 3

винта,

поставляемых в комплекте с кронштейном.

b) Присоедините кронштейн и диск к опорной поверхности.

Совокупный вес кронштейна и диска составляет 0,5 кг. Данные о

весе уровнемера см. в разделе «Технические характеристики» на

стр. А-1.

c) Для

уплотнения

резьбового

соединения

используйте

уплотнительную тефлоновую ленту (рис. 3-2 на стр. 3-6).

d) Вставь те уровнемер в диск.

e) Используя шестигранник, затяните уровнемер с усилием 2 Н·м (1,5

фунт-силы на фут). Не используйте корпус уровнемера для

затягивания.

ПРИМЕЧАНИЕ:

Комплект кронштейна состоит из углового кронштейна из нержавеющей

стали и диска из ПВХ с резьбой; он может использоваться для установки

уровнемера над поверхностью жидкости. Габаритные размеры кронштейна

и диска см. на рис. А-2 на стр. А-5.

3-5

Установка на открытом

Системы измерения расхода в открытом канале обычно состоят из двух

канале (модели 3102/3105)

элементов: основного элемента

(канала, желоба), определяющего

структуру потока, и вторичного элемента (измерительного прибора). Для

точного расчета расхода в открытом канале, обе части системы должны

быть правильно установлены.

В данном руководстве описаны некоторые ключевые аспекты установки

вторичного элемента, которым, в данном случае, является уль тразвуковой

уровнемер. Информацию по установке первичного элемента, такого как

желоб или лоток см. в соответствующем британском

(BS3680) или

международном стандарте.

Правильное расположение уровнемера крайне важно. Уровнемер должен

находиться на правильном расстоянии от первичного элемента вверх по

потоку, как указано в стандарте BS3680, например, расстояние должнго

составлять

4-5 H_макс для тонкостенного водослива или

3-4

Нмакс для

желоба.

Для достижения оптимальной точности, излучатель уровнемера должен

быть расположен на высоте, составляющей не менее суммы

максимальная глубина потока + мертвая зона уровнемера (см. Рис 3-4).

Рекомендуемое минимальное расстояние от поверхности потока -

0,31 м.

Рис. 3-4. Выбор высоты

установки над поверхностью

потока

Крайне важно, чтобы уровень дна для уровнемера был расстоянием до

середины дна желоба канала (см. рис. 3-4), а НЕ до дна желоба

непосредственно под уровнемером.

Рис 3-5. Уровень дна для

открытого канала

3-7

В дополнение к вышесказанному, при настройке уровня дна 'V'-образного

желоба, крайне важно, чтобы использовался истинный уровень дна (Рис.

3-6), а НЕ уровень мениска жидкости, который может быть на 3-4 мм (1/8")

выше истинного уровня дна.

Рис. 3-6. Уровень дна

‘V’-образного желоба.

ПРИМЕЧАНИЯ:

• Поверхность жидкости в точке измерения должна иметь спокойную

гладкую поверхность и одинаковую, в допустимых пределах, скорость.

На нее ни в коем случае не должны влиять перегородки, пена,

гидроудары или другие предметы и явления, которые вызывают

возмущения потока.

• Следует предпринять меры по предотвращению переливов

(дополнительную информацию см. в соответствующих стандартах).

• Уровнемеры Rosemount серии 3100 имеют встроенную температурную

компенсацию, и должны быть постоянно защищены от воздействия

прямого солнечного света или источников излучаемого тепла. Модели

3102 и 3105 дополнительно могут оснащаться выносными датчиками

температуры для обеспечения динамической температурной

компенсации (см. стр. 3-14).

• Для обеспечения максимальной точности и стабильности резуль татов

измерений уровнемер должен быть защищен козырьком (навесом) от

воздействия прямых солнечных лучей.

• Возможна установка уровнемера в выносную камеру или

непосредственно на открытый канал, если это допускается основным

элементом.

3-8

ЭЛЕКТРИЧЕСКИЙ МОНТАЖ

Подключение уровнемера

Уровнемеры Rosemount серии 3100 - это двухпроводные приборы с

питанием по контуру. Напряжения питания:

• Модель 3101: 12 - 30 В постоянного тока

• Модель 3102: 12 - 40 В постоянного тока

• Модель 3105: 12 - 40 В постоянного тока (в безопасных зонах) , 12 - 30 В

постоянного тока (в опасных зонах).

Каждый уровнемер имеет два кабельных ввода. Для обеспечения степени

защиты от атмосферных воздействий и степени защиты для применения в

опасных зонах должны использоваться соответствующие кабельные

вводы. Неиспользуемый ввод должен быть закрыт заглушкой, имеющей

соответствующий сертификат.

Для подключения уровнемера:

1. Убедитесь, что электропитание отключено.

2. Снимите крышку корпуса уровнемера.

3. Продень те кабель через кабельный ввод.

4. Подсоедините провода:

a) Для уровнемера модели 3101, подключите провода так, как это

описано в разделе «Подключение модели 3101» на стр. 3-10.

b) Для уровнемера модели 3102, подключите провода так, как это

описано в разделе «Подключение модели 3102» на стр. 3-1 1.

c) Для уровнемера модели 3105, подключите провода так, как это

описано в разделе «Подключение модели 3105» на стр. 3-12.

5. Убедитесь, что корпус уровнемера заземлен.

6. Установите крышку обратно, затяните кабельные вводы и

подсоедините кабель к источнику питания.

По окончании подключения

Для обеспечения степени защиты от атмосферных воздействий и степени

защиты для применения в опасных зонах, проверь те все кабельные

вводы, заглушки и сальники по окончании подключения.

Убедитесь в том, что прокладка крышки находится в хорошем состоянии,

не скручена или перекошена и правильно сидит в специальной канавке.

После установки крышки обратно, равномерно затяните 3

винта для

обеспечения равномерного обжатия прокладки.

3-9

Подключение модели 3102

Уровнемер модели 3102 не имеет сертификатов искробезопасности, и

поэтому предназначен для установки только в безопасных зонах.

Подключите уровнемер так, как показано на схеме на рис 3-8.

Если при работе с уровнемером Вы собираетесь использовать протокол

HART®, см. раздел «Схема подключений для работы по протоколу

HART®» на стр. 3-13

ПРИМЕЧАНИЕ!

Перед подключением уровнемера убедитесь в том, что электропитание

отключено.

Табл. 3-3. Назначение

Подключения

контактов модели 3102

Клемма 1

+24 В постоянного тока

Клемма 2

0 В постоянноготока

Клемма 3

Реле 1 (SPST) - см. стр. 3-1 1,

Клемма 4

Реле 1 (SPST) - см. стр. 3-1 1

Клемма 5

Реле 2 (SPST) - см. стр. 3-1 1

Клемма 6

Реле 2 (SPST) - см. стр. 3-1 1

Клемма 7

Выносной датчик температуры (если

используется) - см. стр. 3-14

Клемма 8

Выносной датчик температуры (если

используется) - см. стр. 3-14

Заземление

Подключите к заземлению в диспетчерской

Рис 3-8. Схема подключений уровнемера модели 3102

Реле

Модель

3102

оснащена двумя встроенными реле, которые могут

использоваться для индикации неполадок

(стандартно) или для

технологических. Данные реле - слаботочные и должны использоваться

только для сигнальных целей. Контрольные функции должны выполняться

внешними, более мощными, реле.

Реле номер 2, при условии подачи на него нормального напряжения,

стандартно используется как реле сигнализации неполадок, однако, при

необходимости может быть перенастроено по месту для технологических

целей.

Индикаторы состояния реле выводятся на ЖК-дисплей уровнемера (см.

раздел «Встроенный дисплей и кнопки» на стр. 4-2).

Подключение модели 3105

Уровнемеры модели 3105

имеют сертификаты искробезопасности, и

поэтому могут быть установлены в опасных зонах. Сертификаты и

контрольные чертежи уровнемеров Rosemount серии 3100 приведены в

приложении B.

ПРИМЕЧАНИЕ!

Перед подключением уровнемера убедитесь в том, что электропитание

отключено.

Если при работе с уровнемером Вы собираетесь использовать протокол

HART®, см. раздел «Схема подключений для работы по протоколу

HART®» на стр. 3-13

ПРИМЕЧАНИЕ!

Убедитесь, что приборы в контуре подключены в соответствии с

правилами выполнения искробезопасных подключений и контрольным

чертежом.

Установка в безопасной зоне.

При установке в безопасной зоне, подключите уровнемер так, как показано

на схеме на рис. 3-8.

Установка в опасной зоне.

Если уровнемер Rosemount модели 3105 используется с контроллером

Rosemount серии

3490, установка дополнительных барьеров

искробезопасности не требуется, так как выход контроллера

искробезопасный. В таком случае, подключите уровнемер так, как

показано на схеме на рис. 3-8.

Если питание уровнемера осуществляется от любого другого источника

питания, то, перед установкой уровнемера в опасной зоне, пользователь

должен установить подходящий барьер искробезопасности в безопасной

зоне.

Барьер выбирается таким образом, чтобы значения его выходных

параметров U₀, I₀ и P₀ были меньше, чем значения соответствующих

параметров Ui, Ii и Pi уровнемера (см. Приложение B).

Помимо этого, суммарная емкость и индуктивность уровнемера и

соединительного кабеля не должны превышать указанных максимальных

значений для выбранного барьера.

Таблица 3-4. Назначение

Подключения

контактов модели 3105

Клемма 1

+24 В постоянного тока

Клемма 2

0 В постоянноготока

Клемма 7

Выносной датчик температуры (если

используется) - см. стр. 3-14

Клемма 8

Выносной датчик температуры (если

используется) - см. стр. 3-14

Заземление

Подключите к заземлению в диспетчерской

Выносной датчик

Уровнемеры моделей

3102

3105

имеют вход для подключения

температуры

выносного датчика температуры (см. «Дополнительное оборудование для

Rosemount 3101/3102/3105» на стр. A-9.).

Это терморезисторный датчик температуры, специально разработанный

для уровнемеров моделей 3102 и 3105. При подключении к уровнемеру,

выносной датчик температуры может устанавливаться в опасных зонах

без

необходимости

применения

дополнительных

защитных

устройств/барьеров.

ПРИМЕЧАНИЕ:

Запрещается подключать любые другие датчики температуры к

уровнемерам моделей 3102 и 3105. Полная инструкция по установке

входит в комплект поставки датчика, но следует обратить внимание на тот

факт, что датчик должен устанавливаться в месте, защищенном от

воздействия прямых солнечных лучей, в положении, в котором он будет

давать корректные резуль таты измерения температуры воздуха между

поверхностью жидкости и уровнемером.

Схема подключений для

Если при работе с уровнемером предполагается использование протокола

работы по протоколу

HART® (только модели 3102 и 3105), в контуре должно быть установлено

HART®

нагрузочное сопротивление (250 Ом, 0,25 Вт).

ПРИМЕЧАНИЕ:

Если уровнемер используется в комбинации с контроллером Rosemount

серии

3490, установка внешнего нагрузочного сопротивления не

требуется, поскольку данное сопротивление уже встроено в контроллер.

Если питание уровнемера осуществляется через

барьер

искробезопасности, убедитесь, что выбранный барьер совместим с

протоколом HART®. После установки нагрузочного сопротивления в

контур, портативный коммуникатор Rosemount модели

375

может

подключаться параллельно сопротивлению, или параллельно контуру в

любой точке ниже сопротивления.

ПРИМЕЧАНИЕ!

Убедитесь, что прибор подключен в контур в соответствии с правилами

выполнения искробезопасных подключений и контрольным чертежом.

Защита от молний / скачков

В 2-проводный контур допускается установка устройств с питанием от

напряжения и воздействия

контура или с отдельным питанием при условии, что уровнемер будет

других, подключаемых в

получать минимальное напряжение 12 В при силе тока в контуре 21 мА.

контур, устройств

Если в месте установки возникают скачки напряжения или молнии, между

уровнемером и контроллером желательно установить ограничитель

напряжения.

3-14

Раздел 4

Ввод в эксплуатацию

Указания по безопасному применению

стр. 4-1

Обзор

стр. 4-2

Конфигурирование модели 3101

стр. 4-4

Конфигурирование моделей 3102/3105

стр. 4-12

Окончательные проверки

стр. 4-29

Сбой электропитания

стр. 4-29

Процедуры и указания в данном руководстве могут потребовать

УКАЗАНИЯ ПО

выполнения специальных мер для обеспечения безопасности персонала,

БЕЗОПАСНОСТИ

выполняющего работы. Информация, связанная с обеспечением

безопасности, отмечена символом (

). Перед выполнением операции,

помеченной таким символом, прочтите рекомендации по безопасности,

приведенные в начале каждой главы.

ВНИМАНИЕ!

Взрывы могут привести к причинению серьезного ущерба здоровью или

даже к смерти персонала:

Убедитесь в том, что окружающая среда и рабочие условия уровнемера

соответствуют указанным в сертификате.

Перед подключением HART®-коммуникатора во взрывоопасной атмосфере,

убедитесь, что контур прибора установлен в соответствии с указаниями по

монтажу искро- и пожаробезопасных установок.

Не снимайте крышку корпуса электронного блока уровнемера во взрывоопасной

атмосфере, если устройство находится под напряжением.

ВНИМАНИЕ!

Невыполнение следующих требований может привести к причинению

серьезного ущерба здоровью или даже к смерти персонала.

Убедитесь в том, что установку изделия выполняет только квалифицированный

персонал.

Используйте изделие только в строгом соответствии с указаниями данного

руководства. Невыполнение данного требования нарушает условия безопасной

эксплуатации изделия.

Неуполномоченному персоналу запрещается проводить любые работы с

уровнемером, за исключением описанных в данном руководстве.

ОБЗОР

Уровнемеры Rosemount серии

3100

настраиваются с помощью

параметров, доступных в меню прибора и хранящихся в памяти прибора.

Память прибора можно представить в виде матрицы, и пользователь

перемещается по параметрам прибора с помощью кнопок

 и .

Структура меню уровнемера приведена в Приложении C.

Уровнемеры поставляются потребителю с заводскими настройками.

Поэтому, при первом включении питания, уровнемер будет выдавать

более или менее осмысленные значения. Перечень стандартных значений

настроек уровнемера приведен в Приложении D.

Модели 3102 и 3105 имеют встроенную поддержку протокола HART®,

позволяющего обмениваться данными с уровнемером дистанционно.

Поэтому уровнемеры могут быть сконфигурированы с помощью

подходящего HART®-совместимого мастер-устройства, или по месту, с

помощью кнопок, находящихся под крышкой корпуса уровнемера.

Детальная информация по ручной настройке с помощью кнопок приведена

далее в данном разделе. Информация по работе с прибором по протоколу

HART® приведена в Приложениях D и E.

Встроенный дисплей и

Встроенный дисплей может отображать до 5 символов. В нормальном

кнопки

режиме работы

(измерения) уровнемер отображает резуль таты

измерения первичной переменной. В режиме конфигурирования

данные на дисплее служат для настройки уровнемера.

В левой части дисплея имеется четыре значка стрелок, один из которых

постоянно подсвечивается, показывая пользователю фактически

измеряемый параметр (D - расстояние до поверхности, L - уровень,

C - объем, F - расход).

В модели 3102 в правой части дисплея имеется два значка стрелок,

отображающих состояние релейных выходов уровнемера RL1 и RL2.

Значок подсвечивается в случае, если контакт реле замкнут.

Внизу дисплея находится текстовая строка с перечнем единиц

измерения. Уровнемер подсвечивает только ту единицу, которая

применима для выбранного отображаемого параметра.

Справа от единиц измерения находится значок уровня эхо-сигнала,

состоящий из 3-х сегментов и отображающий силу улавливаемого эхо-

сигнала (слабый, средний и хороший сигнал).

Рис. 4-1. Встроенный дисплей

и кнопки

4-2

Включение питания

При включении питания уровнемер запускает процедуру инициализации,

прибора

длящуюся несколько секунд. Ход процедуры отображается на дисплее.

Сначала загораются все символы на дисплее, затем отображается номер

версии встроенного ПО

(прошивки). В конце процедуры на дисплее

отображаются нули, в

то время как микропроцессор определяет

корректный эхо-сигнал. По окончании процедуры на дисплее отобразится

резуль тат измерений с учетом заводских настроек прибора.

У нового ненастроенного прибора, результат будет рассчитан с учетом

стандартной заводской настройки нижней опорной точки.

Будут подсвечены значок L (справа) и значок RL2 (если используется

модель 3102). Также в модели 3102 будет подсвечен значок RL1, в

зависимости от полученного резуль татаизмерений.

После вышеперечисленных событий уровнемер готов к работе, и

следующим шагом будет настройка прибора в соответствии с рабочими

условиями.

Уровнемер можно сконфигурировать как до, так и после установки. Все

внесенные данные сохраняются в памяти уровнемера и после отключения

питания.

Перед конфигурированием

Важные указания по конфигурированию уровнемера:

a) Во время конфигурирования не допускайте попадания внутрь

уровнемера влаги, т.к. это может привести к повреждению печатной

платы уровнемера.

b) Навигация в меню прибора, выбор и изменение параметров

осуществляются с помощью кнопок, как описано ниже.

c) Не рекомендуется сильно нажимать кнопки во избежание повреждения

печатной платы, находящейся под ними. Также не следует нажимать

кнопки очень быстро, во избежание некорректного ввода информации.

d) Удерживание в нажатом состоянии зеленой кнопки  автоматически

прокручивает все варианты в выбранном параметре или пункте меню.

e) Нажатие красной кнопки  в любое время приведет к возврату на

предыдущий уровень меню.

Обратите внимание, что если красная кнопка  нажата после выбора

варианта параметра или ввода данных, данный вариант или значение

будут автоматически сохранены.

g) Уровнемер оснащен функцией «load default values» (восстановление

заводских настроек), которая позволяет пользователю удалить

сделанные настройки и вернуться к первоначальным заводским

настройкам.

4-3

КОНФИГУРИРОВАНИЕ

См. структуру встроенных меню уровнемера, показанную в Приложении C,

МОДЕЛИ 3101

а также см. паспортную табличку на самом уровнемере, между корпусом и

электроникой.

Отображаемые единицы

Единицы измерений обозначены изменением позиции десятичной точки

измерений

отображаемого значения:

Ед. изм.

Показания на дисплее

метры

8.000

футы

26.24

дюймы

314.9

Стандартные значения для моделей с соответствующим номером:

3101****SC**: Метры

3101****RC**: Футы

ПРИМЕЧАНИЕ:

Для получения информации о структуре меню конфигурирования, доступа

ко всем параметрам меню и возврата к выбору первичной переменной, см.

рис. С-1 на стр. С-2.

Для изменения отображаемых единиц измерений выполните следующее:

a) Убедитесь, что на дисплее отображается первичная переменная (см.

примечание выше).

b) Удерживайте нажатой синюю кнопку  в течение 10 с, не отпуская ее.

c) Единицы измерений начнут сменять друг друга в следующей

последовательности:

3101****SC**: метры > футы > дюймы > метры

3101****RC**: футы > дюймы > метры > футы

d) Продолжайте удерживать синюю кнопку

 для смены единиц

измерения в приведенной выше последовательности.

e) Подтвердите выбор текущей единицы, отпустив синюю кнопку .

При конфигурировании нижней опорной точки и значений 4 и 20 мА

должны использоваться одни и те же единицы измерений.

После задания единицы измерений, расстояние до дна и точки,

соответствующие 4 и 20 мА, задаются в тех же единицах.

Аналоговый выходной сигнал 4-20 мА может быть сконфигурирован для

работы как на всем, так и на части диапазона измерений уровнемера.

Хотя предела на минимальное деление шкалы для токового выхода нет,

устанавливать значение менее 100 мм не рекомендуется.

Значение, соответствующее

4мА, может быть больше или меньше

значения, соответствующего 20 мА, в зависимости от задач, решаемых в

системе управления.

ПРИМЕЧАНИЕ:

Модель 3101 выполняет измерения и проводит все расчеты в метрах.

Отображаемые на дисплее единицы измерений получаются в резуль тате

пересчета

полученного

резуль тата

измерений

учетом

сконфигурированного коэффициента масштабирования (пересчета).

4-4

Первые измерения

После установки и включения уровнемера, выбора единиц измерений, на

дисплее прибора отобразится значение уровня, который прибор примет за

уровень поверхности жидкости. Это рассчитываемая микропроцессором

разность значений стандартного

(заводского) нижней опорной точки

(b.rEF) и измеренного расстояния до поверхности жидкости.

Рис. 4-2. Нижняя опорная

точка

Перед изменением любого из стандартных значений, нажмите синюю

кнопку

 для отображения значения расстояния до поверхности.

Резуль тат измерения отображается попеременно с надписью

«diSt»,

напоминая пользователю, что прибор находится в режиме измерения

расстояния до поверхности. Вы можете проверить корректность работы

уровнемера, перепроверив его резуль тат измерения вручную.

ПРИМЕЧАНИЕ:

Полезная на данном этапе функция

- использование уровнемера в

качестве "электронной рулетки". В пустой емкости уровнемер измеряет

расстояние до дна емкости. При необходимости, запишите данное

значение для последующей настройки нижней опорной точки (b.rEF) в

уровнемере.

Нажмите синюю кнопку  еще раз для отображения на дисплее силы эхо-

сигнала по шкале 0-100. (Вы можете увидеть и значение больше 100, но

это не свидетельствует о нарушении нормальной работы прибора).

Каждое мигание курсора ":" в данном режиме означает принятый

отраженный эхо-сигнал, в нормальном режиме работы это происходит раз

в секунду.

ПРИМЕЧАНИЕ:

Очень полезно на данном этапе проверить максимально возможный

уровень принимаемого отраженного эхо-сигнала. Отрегулируйте

положение уровнемера таким образом, чтобы уровень принимаемого эхо-

сигнала был стабильно высоким. В большинстве применений сила сигнала

варьируется в широком диапазоне: от 20 до 80.

Нажмите синюю кнопку  для возврата в режим измерений и пуска

процедуры калибровки.

ПРИМЕЧАНИЕ:

При изменении стандартных значений настроек уровнемера может

изменяться и его выходной сигнал. Дисплей уровнемера автоматически

переключается в режим измерения уровня или расстояния до поверхности

из любого другого режима через 4 минуты.

4-5

Настройка нижней опорной

Нижняя опорная точка отображается на дисплее как «b.rEF».

точки

ПРИМЕЧАНИЕ:

Для получения информации о структуре меню конфигурирования, доступа

ко всем параметрам меню и возврата к выбору первичной переменной, см.

рис. С-1 на стр. С-2.

Для изменения значения нижней опорной точки выполните следующие

действия:

a) При входе в меню с режима отображения резуль татов измерений,

нажмите зеленую кнопку  для отображения меню настройки «b.rEF»

(см. примечание выше).

b) Нажмите синюю кнопку  для входа в меню «b.rEF». На дисплее

отобразится текущее значение параметра «b.rEF».

c) Если значение корректно, нажмите красную кнопку  , а затем зеленую

кнопку  для перехода к следующему параметру меню.

d) Для изменения значения нажмите синюю кнопку . Первая цифра на

дисплее замигает, указывая на возможность ее изменения.

e) Нажимайте зеленую кнопку  до тех пор, пока не установится нужное

значение.

Нажмите синюю кнопку  для перехода к следующей цифре. Цифра

на дисплее замигает, указывая на возможность ее изменения.

g) Повторите шаги e) и f) для установки всех требуемых значений.

h) Нажмите синюю кнопку

 для подтверждения нового значения

«b.rEF». При этом ни одна из цифр не должна мигать.

Если введенное значение верно, нажмите красную кнопку  для

сохранения настроек. На дисплее отобразится следующий параметр

меню.

Если введенное значение неверно, нажмите синюю кнопку  для

выхода из меню. После того, как меню «b.rEF» отобразится снова,

начните с шага b) или нажмите зеленую кнопку  для отображения

следующего параметра меню.

Настройка значений

Отображение на дисплее: 4 и 20

4 и 20 мА

Значение, соответствующее 4

мА, может быть больше или меньше

значения, соответствующего 20 мА, в зависимости от задач, решаемых в

системе управления.

ПРИМЕЧАНИЕ:

Если Вам необходимо настроить 4 и 20мА на фиксированные значения,

например, на значение уровня в емкости в какое-то определенное время,

пропустите данные параметры меню, дважды нажав зеленую кнопку .

ПРИМЕЧАНИЕ:

Для получения информации о структуре меню конфигурирования, доступа

ко всем параметрам меню и возврата к выбору первичной переменной, см.

рис. С-1 на стр. С-2.

Для изменения значения 4 мА выполните следующие действия:

a) При входе в меню с режима отображения резуль татов измерений,

нажимайте зеленую кнопку  до тех пор, пока не отобразится меню

настройки «4» (см. примечание выше).

b) Нажмите синюю кнопку  для входа в меню установки значения 4 мА.

На дисплее отобразится текущее значение 4 мА.

c) Если значение корректно, нажмите красную кнопку  , а затем зеленую

кнопку  для перехода к следующему параметру меню.

d) Для изменения значения нажмите синюю кнопку . Первая цифра на

дисплее замигает, указывая на возможность ее изменения.

4-6

e) Нажимайте зеленую кнопку  до тех пор, пока не установится нужное

значение.

Нажмите синюю кнопку  для перехода к следующей цифре. Цифра

на дисплее замигает, указывая на возможность ее изменения.

g) Повторите шаги e) и f) для установки всех требуемых значений.

h) Нажмите синюю кнопку  для подтверждения нового значения 4 мА.

При этом ни одна из цифр не должна мигать.

Если введенное значение верно, нажмите красную кнопку  для

сохранения настроек. На дисплее отобразится следующий параметр

меню.

Если введенное значение неверно, нажмите синюю кнопку  для

выхода из меню. После того, как меню «4» отобразится снова, начните

с шага b) или нажмите зеленую кнопку  для отображения следующего

параметра меню.

ПРИМЕЧАНИЕ:

Для получения информации о структуре меню конфигурирования, доступа

ко всем параметрам меню и возврата к выбору первичной переменной, см.

рис. С-1 на стр. С-2.

Для изменения значения 20 мА выполните следующие действия:

a) При входе в меню с режима отображения резуль татов измерений,

нажимайте зеленую кнопку  до тех пор, пока не отобразится меню

настройки «20» (см. примечание выше).

b) Нажмите синюю кнопку  для входа в меню установки значения 20 мА.

На дисплее отобразится текущее значение 20 мА.

c) Если значение корректно, нажмите красную кнопку  , а затем зеленую

кнопку  для перехода к следующему параметру меню.

d) Для изменения значения нажмите синюю кнопку . Первая цифра на

дисплее замигает, указывая на возможность ее изменения.

e) Нажимайте зеленую кнопку  до тех пор, пока не установится нужное

значение.

Нажмите синюю кнопку  для перехода к следующей цифре. Цифра

на дисплее замигает, указывая на возможность ее изменения.

g) Повторите шаги e) и f) для установки всех требуемых значений.

h) Нажмите синюю кнопку  для подтверждения нового значения 20 мА.

При этом ни одна из цифр не должна мигать.

Если введенное значение верно, нажмите красную кнопку  для

сохранения настроек. На дисплее отобразится следующий параметр

меню.

Если введенное значение неверно, нажмите синюю кнопку  для

выхода из меню. После того, как меню «20» отобразится снова,

начните с шага b) или нажмите зеленую кнопку  для отображения

следующего параметра меню.

Настройка демпфирования

Отображение на дисплее: d

выходного сигнала

Параметр демпфирования

- значение времени в секундах, за которое

будет осуществляться усреднение резуль татов измерений уровня и

значений аналогового выходного сигнала. Значение данного параметра

может составлять до

999

с. Большее значение будет приводить к

усреднению эффекта быстрых изменений уровня, а также к минимизации

эффектов турбулентности и волнения на поверхности жидкости. (Для

большинства применений значение более 30 с не рекомендуется).

Для данного параметра допускается значение, равное 0. В таком случае

значение аналогового выходного сигнала не будет усредняться, и

аналоговый выходной сигнал будет немедленно изменяться в

соответствии с изменением резуль татов измерений.

4-7

ПРИМЕЧАНИЕ:

Модель 3101 стандартно излучает 1 импульс в секунду. Поэтому при

значении сглаживания

«0» получение немедленного отклика не

гарантируется.

ПРИМЕЧАНИЕ:

Для получения информации о структуре меню конфигурирования, доступа

ко всем параметрам меню и возврата к выбору первичной переменной, см.

рис. С-1 на стр. С-2.

Для изменения значения демпфирования аналогового выходного сигнала

выполните следующие действия:

a) При входе в меню с режима отображения резуль татов измерений,

нажимайте зеленую кнопку  до тех пор, пока не отобразится меню

настройки «d» (см. примечание выше).

b) Нажмите синюю кнопку  для входа в меню настройки «d». На

дисплее отобразится текущее значение демпфирования.

c) Если значение корректно, нажмите красную кнопку  , а затем зеленую

кнопку  для перехода к следующему параметру меню.

d) Для изменения значения нажмите синюю кнопку . Первая цифра на

дисплее замигает, указывая на возможность ее изменения.

e) Нажимайте зеленую кнопку  до тех пор, пока не установится нужное

значение.

Нажмите синюю кнопку  для перехода к следующей цифре. Цифра

на дисплее замигает, указывая на возможность ее изменения.

g) Повторите шаги e) и f) для установки всех требуемых значений.

h) Нажмите синюю кнопку

 для подтверждения нового значения

демпфирования. При этом ни одна из цифр не должна мигать.

Если введенное значение верно, нажмите красную кнопку  для

сохранения настроек. На дисплее отобразится следующий параметр

меню.

Если введенное значение неверно, нажмите синюю кнопку  для

выхода из меню. После того, как меню «d» отобразится снова, начните

с шага b) или нажмите зеленую кнопку  для отображения следующег о

параметра меню.

Выбор действия при

Отображение на дисплее: AL

срабатывании

Сигнализация уровнемера срабатывает в том случае, если он более 10 с

сигнализации

не определяет эхо-сигнал.

Для такого случая пользователь может задать одно из трех действий:

Hi Значение аналогового выходного сигнала установится на 21 мА и

будет оставаться таким до тех пор, пока уровнемер не определит

эхо-сигнал. На дисплее будут попеременно мигать «LE»

(«Lost

Echo» - «Эхо-сигнал потерян») и «Hi».

Hold Значение аналогового выходного сигнала установится на последнее

корректное измеренное значение до тех пор, пока уровнемер не

определит эхо-сигнал. На дисплее будут попеременно мигать «LE» и

последнее корректное измеренное значение.

Lo Значение аналогового выходного сигнала установится на 3,6 мА и

будет оставаться таким до тех пор, пока уровнемер не определит

эхо-сигнал. На дисплее будут попеременно мигать «LE» и «Lo».

ПРИМЕЧАНИЕ:

Для получения информации о структуре меню конфигурирования, доступа

ко всем параметрам меню и возврата к выбору первичной переменной, см.

рис. С-1 на стр. С-2.

4-8

Для изменения действия со стандартного действия «Hold» на иное

выполните следующие действия:

a) При входе в меню с режима отображения резуль татов измерений,

нажимайте зеленую кнопку  до тех пор, пока не отобразится меню

настройки «AL» (см. примечание выше).

b) Нажмите синюю кнопку  для входа в меню настройки «AL». На

дисплее отобразится текущее установленное действие.

c) Если значение корректно, нажмите красную кнопку  , а затем зеленую

кнопку  для перехода к следующему параметру меню.

d) Для изменения значения нажмите синюю кнопку . Действие на

дисплее замигает, указывая на возможность его изменения.

e) Нажимайте зеленую кнопку  до тех пор для просмотра возможных

вариантов действий.

Нажмите синюю кнопку  для подтверждения установки действия.

Мигание действия должно прекратиться.

g) Если новое установленное действие верно, нажмите красную кнопку

для сохранения настроек. На дисплее отобразится следующий

параметр меню.

h) Если новое установленное действие неверно, нажмите синюю кнопку

 для выхода из меню. После того, как меню «AL» отобразится снова,

начните с шага b) или нажмите зеленую кнопку  для отображения

следующего параметра меню.

Настройка значений

Отображение на дисплее: S--4 и S-20

4 и 20 мА способом

Данная настройка служит для установки значений 4 и 20 мА по известным

измерения

целям, например, по текущему уровню жидкости в емкости.

ПРИМЕЧАНИЕ:

Если вы уже сконфигурировали уровни 4 мА и 20 мА так, как описано

выше, вы можете пропустить данную настройку. Нажмите зеленую кнопку

 для перехода к последнему меню настройки «Lrn».

ПРИМЕЧАНИЕ:

Для получения информации о структуре меню конфигурирования, доступа

ко всем параметрам меню и возврата к выбору первичной переменной, см.

рис. С-1 на стр. С-2.

Для изменения значения 4 мА выполните следующие действия:

a) При входе в меню с режима отображения резуль татов измерений,

нажимайте зеленую кнопку  до тех пор, пока не отобразится меню

настройки «S--4» (см. примечание выше).

b) Убедитесь в том, что целевым является уровень 4 мА и на дисплее

отображается этот уровень, затем нажмите синюю кнопку .

c) На дисплее должно отобразиться текущее значение 4 мА, но не новое

значение уровня. Если значение корректно, нажмите красную кнопку

 , а затем зеленую кнопку  для перехода к следующему параметру

меню.

d) Для изменения значения нажмите синюю кнопку

. На дисплее

попеременно будет отображаться параметр «4» и новое значение

уровня.

e) Нажмите синюю кнопку  для подтверждения того, что новое значение

уровня является новым значением уровня 4 мА.

Если новое значение 4 мА верно, нажмите красную кнопку  для

сохранения настроек. На дисплее отобразится следующий параметр

меню.

4-9

g) Если новое значение 4 мА неверно, нажмите синюю кнопку  для

выхода из меню. После того, как меню «S--4» отобразится снова,

начните с шага b) или нажмите зеленую кнопку  для отображения

следующего параметра меню.

ПРИМЕЧАНИЕ:

Для получения информации о структуре меню конфигурирования, доступа

ко всем параметрам меню и возврата к выбору первичной переменной, см.

рис. С-1 на стр. С-2.

Для изменения значения 20 мА выполните следующие действия:

a) При входе в меню с режима отображения резуль татов измерений,

нажимайте зеленую кнопку  до тех пор, пока не отобразится меню

настройки «S-20» (см. примечание выше).

b) Убедитесь в том, что целевым является уровень 20 мА и на дисплее

отображается этот уровень, затем нажмите синюю кнопку .

c) На дисплее должно отобразиться текущее значение 20 мА, но не

новое значение уровня. Если значение корректно, нажмите красную

кнопку 

, а затем зеленую кнопку  для перехода к следующему

параметру меню.

d) Для изменения значения нажмите синюю кнопку

. На дисплее

попеременно будет отображаться параметр «20» и новое значение

уровня.

e) Нажмите синюю кнопку  для подтверждения того, что новое значение

уровня является новым значением уровня 20 мА.

Если новое значение 20 мА верно, нажмите красную кнопку  для

сохранения настроек. На дисплее отобразится следующий параметр

меню.

g) Если новое значение 20 мА неверно, нажмите синюю кнопку  для

выхода из меню. После того, как меню «S-20» отобразится снова,

начните с шага b) или нажмите зеленую кнопку  для отображения

следующего параметра меню.

Игнорирование эхо-

Модель 3101 оснащена простой в использовании функцией «Lrn» (Learn-

сигналов от ложных целей

Обучение), которая позволяет пользователю обучить прибор

игнорированию до двух ложных эхо-сигналов.

В простых применениях, где ложные эхо-сигналы не возникают, нажмите

зеленую кнопку  для выхода из меню и возврата в режим измерений.

Если в процессе работы уровнемер определил ложный эхо-сигнал и на

дисплее отобразился неверный уровень жидкости, можно обучить прибор

игнорированию данного ложного эхо-сигнала при последующих

измерениях. Функцию «Lrn» можно использовать в любое время: во время

или после первоначальной настройки, а также, если проблема возникла

позже.

ПРИМЕЧАНИЕ:

Для получения информации о структуре меню конфигурирования, доступа

ко всем параметрам меню и возврата к выбору первичной переменной, см.

рис. С-1 на стр. С-2.

Для сохранения информации о ложном эхо-сигнале:

a) При входе в меню с режима отображения резуль татов измерений,

нажимайте зеленую кнопку  до тех пор, пока не отобразится меню

настройки «Lrn» (см. примечание выше).

b) Нажмите синюю кнопку  для входа в меню настройки «Lrn». На

дисплее отобразится параметр «LrnX», где X (0, 1 или 2) - это

количество сохраненных ложных эхо-сигналов.

c) Чтобы выйти из меню на данном этапе, нажмите красную кнопку  , а

4-10

затем зеленую кнопку  для перехода к следующему параметру меню.

d) Для сохранения информации о ложном эхо-сигнале, в течение 5 с,

нажимайте синюю кнопку .

e) На дисплее будут попеременно отображаться параметр

«Lrn» и

положение ложной цели. Через

с положение ложной цели

сохранится в память уровнемера и на дисплее отобразится параметр

«LrnX».

Нажмите красную кнопку  для сохранения информации о данном

ложном эхо-сигнале и выхода в меню. Если информацию о данном

ложном эхо-сигнале сохранять не требуется, нажмите синюю кнопку 

для выхода в меню.

g) Для сохранения еще одного ложного эхо-сигнала снова начните с шага

b).

h) Нажмите зеленую кнопку

 для выхода из меню и возврату к

отображению резуль татов измерений.

ПРИМЕЧАНИЕ:

Если в памяти уровнемера сохранена информация о двух ложных эхо-

сигналах, сохранение информации о других ложных эхо-сигналах не будет

возможным, пока память не будет доступна (см. информацию ниже).

ПРИМЕЧАНИЕ:

После сохранения информации о ложном эхо-сигнале уровнемер

устанавливает "окно" вокруг ложной цели, и будет игнорировать все

сигналы, исходящие из этого "окна", если только сила эхо-сигнала от

поверхности жидкости не будет сильнее, чем сила эхо-сигнала от ложной

цели. Из-за этого может не наблюдаться изменений выходного сигнала

уровнемера при изменении уровня жидкости в пределах "окна", размер

которого обычно эквивалентен расстоянию в 20 см.

ПРИМЕЧАНИЕ:

Для получения информации о структуре меню конфигурирования, доступа

ко всем параметрам меню и возврата к выбору первичной переменной, см.

рис. С-1 на стр. С-2.

Для удаления информации о ложных эхо-сигналах из памяти уровнемера

выполните следующие действия:

a) При входе в меню с режима отображения резуль татов измерений,

нажимайте зеленую кнопку  до тех пор, пока не отобразится меню

настройки «Lrn» (см. примечание выше).

b) Нажмите синюю кнопку  для входа в меню «Lrn».

c) Когда на дисплее отобразится параметр

«LrnX», нажмите и

удерживайте зеленую кнопку  в течение 10 с для очистки памяти

уровнемера. После этого на дисплее должен отобразиться параметр

«Lrn0».

d) Нажмите красную кнопку для выхода в меню.

e) Нажмите зеленую кнопку

 для выхода из меню и возврату к

отображению резуль татов измерений.

Переключение в режим

Если уровнемер используется для измерения расстояния до поверхности,

измерения расстояния до

а не уровня жидкости, показания на дисплее можно соответственно

поверхности

изменить. Если в режиме отображения резуль татов измерения уровня

нажать синюю кнопку , на дисплее будет попеременно отображаться

расстояние до цели и параметром «Dist».

ПРИМЕЧАНИЕ:

Для возврата в режим отображения резуль татов измерений уровня

нажмите красную кнопку .

4-11

КОНФИГУРИРОВАНИЕ

Структура встроенных меню уровнемера, используемая в данном разделе,

МОДЕЛЕЙ 3102/3105

показана в Приложении C (Структура меню уровнемера).

ПРИМЕЧАНИЕ:

Если для конфигурирования уровнемеров моделей 3102 или 3105 Вы

используете мастер-устройство со связью по протоколу HART , см.

структуру меню и параметры в следующих разделах:

•

Приложение D (Структура меню контроллера Rosemount серии 3490).

•

Приложение E (Структура меню портативного коммуникатора).

•

Приложение F (Параметры, доступные по протоколу HART).

Обзор

Конфигурирование уровнемера легче всего выполнить, определив

вначале возлагаемую на него задачу (duty). После выбора задачи (см.

ниже), появится

«мини-мастер», который поможет пользователю в

настройке, запрашивая необходимые для выполнения выбранной задачи

параметры. «Мини-мастер» будет помещать введенные параметры в

нужные поля и переходить к следующим, требуемым для настройки

уровнемера для выбранной задачи.

ПРИМЕЧАНИЕ:

Рекомендуется производить настройку уровнемера с помощью меню

задач (меню «duty») и «мини-мастера» (mini-wizard).

После настройки измененные параметры уровнемера можно проверить,

перемещаясь по его меню с помощью зеленой кнопки . В режиме ручной

навигации в меню будут доступны все пункты меню, а не только те,

которые были сконфигурированы с помощью

«мини-мастера» для

выполнения выбранной задачи. «Мини-мастер» вызывается только после

того, как задача выбрана. В режиме ручной навигации пропускайте пункты

меню, не относящиеся к выбранной задаче.

Выбор рабочей задачи

Отображение на дисплее: dutY

Стандартная заводская настройка: Level (уровень)

Значок стрелки слева от резуль татов измерений показывает выбранную

рабочую задачу. Уровнемеры моделей

3102

3105

могут быть

сконфигурированы для выполнения одной из четырех задач:

1. Измерение расстояния до поверхности (distance).

2. Измерение уровня (level) (стандартная заводская настройка).

3. Измерение расхода (flow)

4. Измерение объема (contents).

ПРИМЕЧАНИЕ:

Данный параметр меню является конфигурируемым. Для получения

информации о структуре меню конфигурирования, доступа ко всем

параметрам меню и возврата к выбору первичной переменной, см. рис.

С-2 на стр. С-3.

Для изменения рабочей задачи:

a) Нажмите зеленую кнопку  для входа в меню из режима отображения

резуль татов измерений

(см. примечание выше). На дисплее

отобразится меню настройки «dutY».

b) Нажмите синюю кнопку  для входа в меню «dutY» и отображения

текущей задачи: «LEVEL синюю кнопку », «Flo», «cont» или «diSt».

c) Если выбранная задача верна, нажмите красную кнопку 

, а затем

зеленую кнопку  для перехода к следующему параметру меню.

d) Для изменения задачи нажмите синюю кнопку . Задача замигает,

указывая на возможность ее изменения.

4-12

e) Непрерывно нажимайте на зеленую кнопку  для прокрутки всех

возможных вариантов задач.

Нажмите синюю кнопку  для подтверждения выбора задачи. Мигание

задачи должно прекратиться.

g) Если выбранная задача верна, нажмите красную кнопку  для

сохранения настроек. На дисплее отобразится следующий параметр

меню.

h) Если выбранная задача неверна, нажмите синюю кнопку

 для

выхода из меню. После того, как меню «dutY» отобразится снова,

начните с шага b) или нажмите зеленую кнопку  для отображения

следующего параметра меню.

Выбор единиц измерения

Отображение на дисплее: unitS

Стандартная заводская настройка: m (метрические) или ft (британские)

ПРИМЕЧАНИЕ:

• Стандартная заводская настройка единиц измерения определяется по

номеру модели (см. раздел «Информация для оформления заказа» на

стр. A-6).

Пользователь может выбрать метрические или британские единицы

изменением базовой единицы измерения уровнемера («b.unit») (см.

раздел «Изменение базовых единиц измерения (Модели 3102/3105)»

на стр. 5-16).

• Изменение базовой единицы измерения после конфигурирования

уровнемера приведет к тому, что все пользовательские

настройки будут удалены, а вместо них будут записаны

стандартные заводские настройки.

Для каждой задачи уровнемер предварительно настроен на

соответствующую единицу измерения:

1. Измерение уровня и расстояния до поверхности: m (метры), ft (футы),

in (дюймы).

2. Измерение расхода: l/s (л/с), l/m (л/мин), m³/hr (м³/час), gal/s (гал/с),

gal/m (гал/мин), ft³/m (cfm) (куб. фт/мин), ft³/hr (куб. фт/час).

3. Объем: l (л), m3 (куб. м), gal (галлоны) или ft3 (куб. футы).

ПРИМЕЧАНИЕ:

Данный параметр меню является конфигурируемым. Для получения

информации о структуре меню конфигурирования, доступа ко всем

параметрам меню и возврата к выбору первичной переменной, см. рис.

С-2 на стр. С-3.

Для изменения единиц измерения выполните следующие действия:

a) При входе в меню с режима отображения резуль татов измерений,

нажимайте зеленую кнопку  до тех пор, пока не отобразится меню

настройки «unitS» (см. примечание выше).

b) Нажмите синюю кнопку  для входа в меню «unitS». (Текущие

единицы измерения отображаются внизу дисплея).

c) Если выбранные единицы измерения верны, нажмите красную кнопку

 , а затем зеленую кнопку  для перехода к следующему параметру

меню.

d) Для изменения единиц измерения нажмите синюю кнопку . Текущие

единицы измерения замигают, указывая на возможность их

изменения.

e) Непрерывно нажимайте на зеленую кнопку  для прокрутки всех

возможных вариантов единиц измерения.

Нажмите синюю кнопку

 для подтверждения выбора единиц

измерения. Мигание единиц измерения должно прекратиться.

g) Если выбранные единицы измерения верны, нажмите красную кнопку

4-13
