Сервер HPE ProLiant DL380 Gen1. Руководство пользователя (2018 год) - часть 1

Идентификация компонентов

Компоненты передней панели

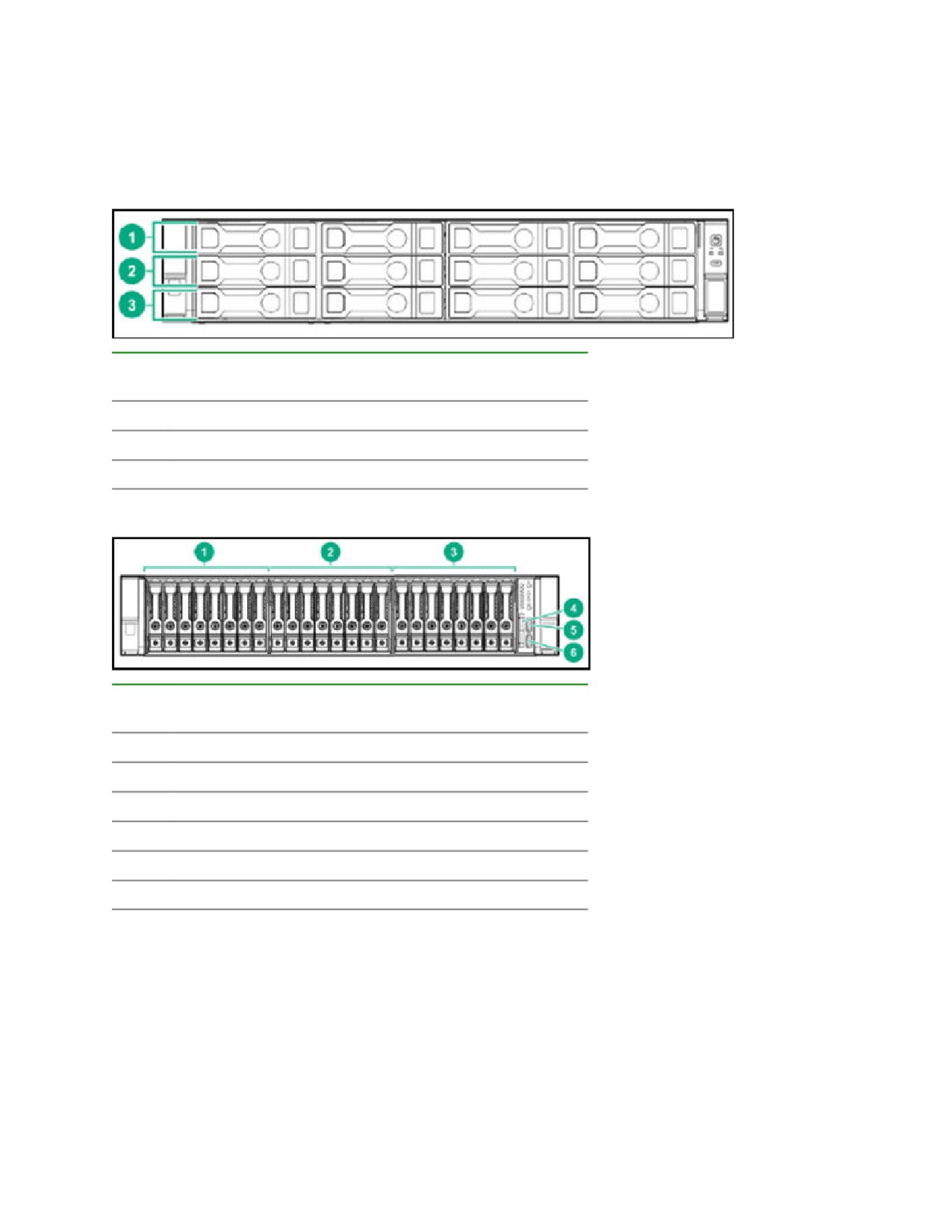

Компоненты отсека для SFF на передней панели

Элем Описание

ент

1

Корпус 1 (диски 1-4)

2

Корпус 2 (диски 5-8)

3

Корпус 3 (диски 9-12)

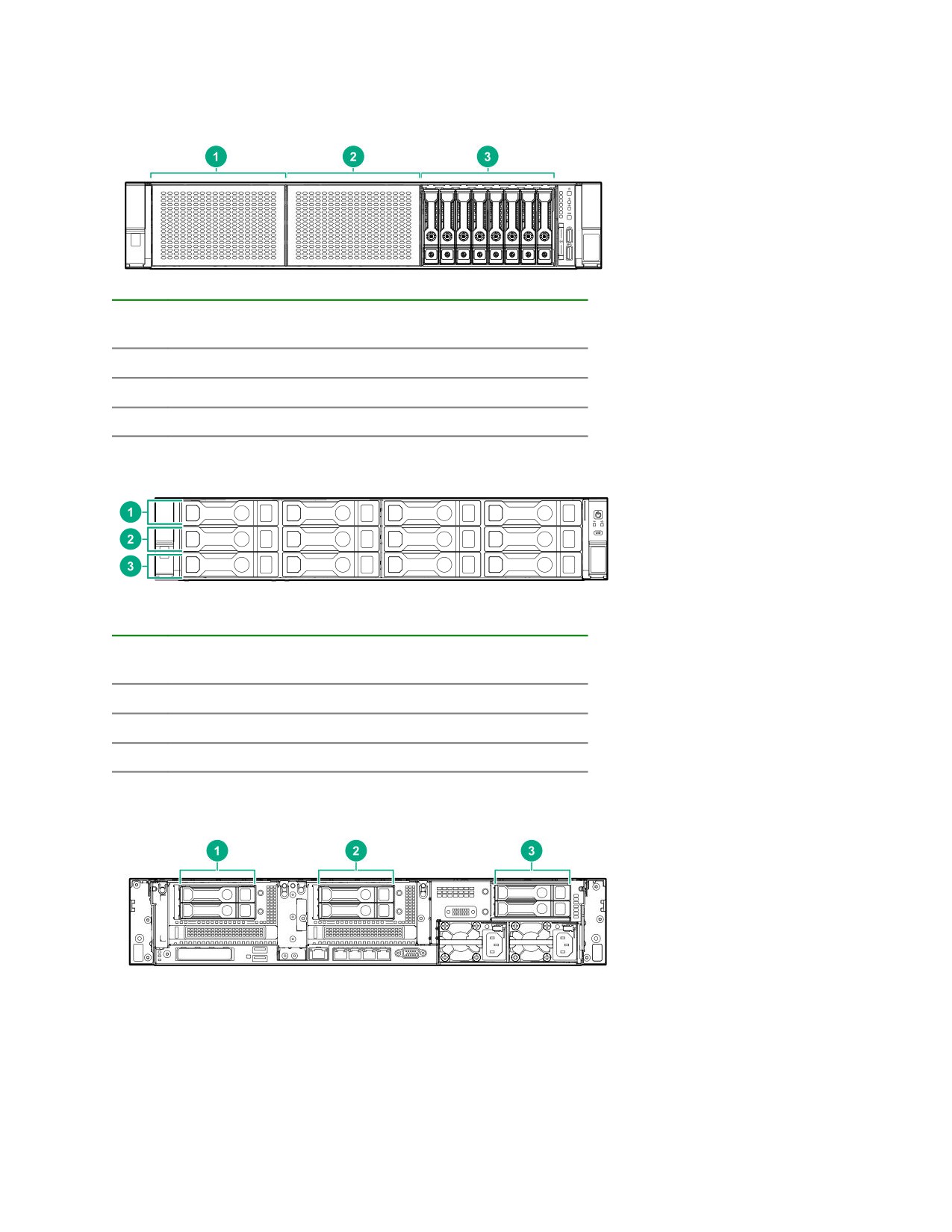

Компоненты отсека на 12 дисков LFF на передней панели

Элем Описание

ент

1

Корпус 1 (диски 1-8)

2

Корпус 2 (диски 9-16)

3

Корпус 3 (диски 17-24)

4

Этикетка с серийным номером

5

Сервисный порт iLO

6

Порт USB 3.0

Индикаторы и кнопки, расположенные на лицевой

панели

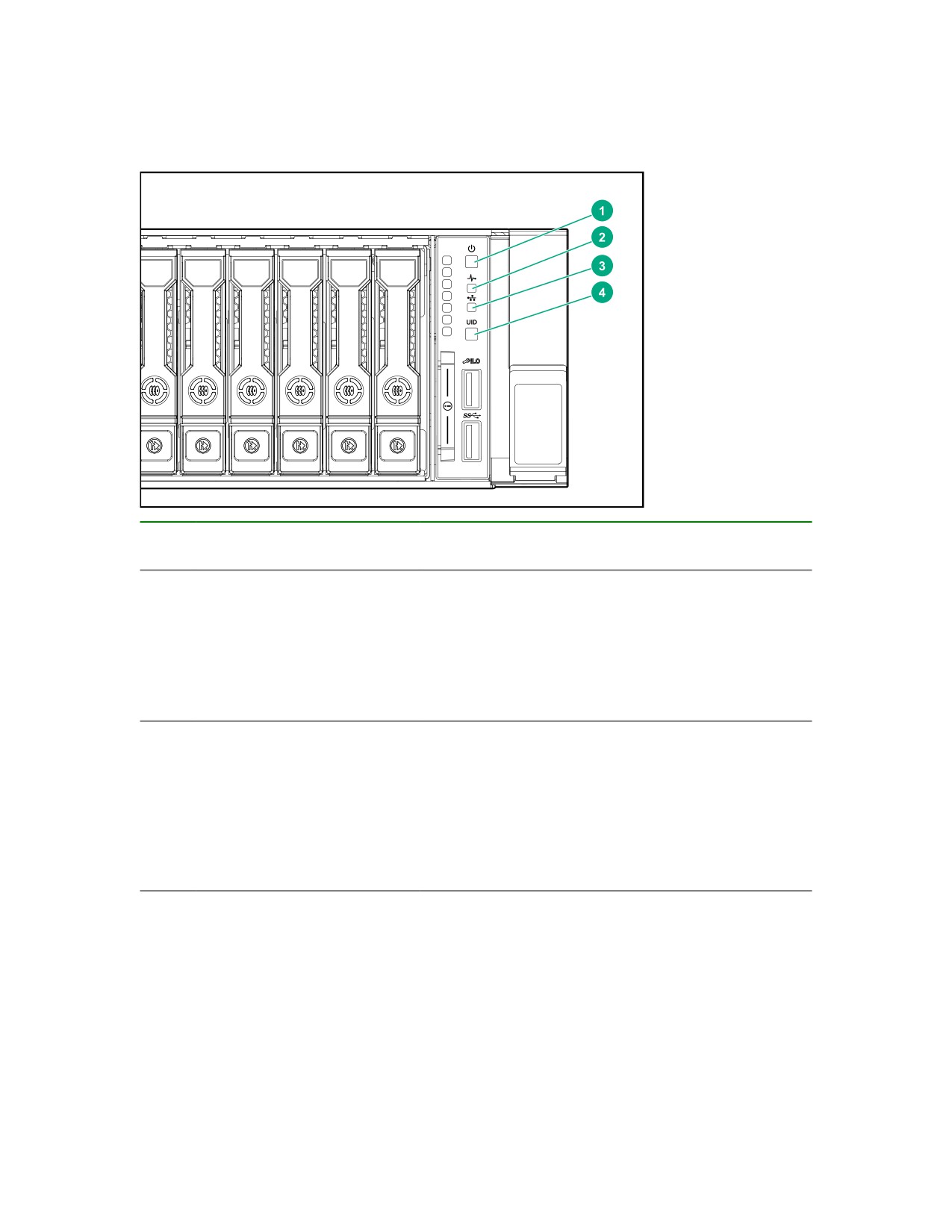

Индикаторы и кнопки отсека для дисков SFF, расположенные на лицевой панели

Элем Описание

Состояние

ент

Светится зеленым цветом — система включена

1

Кнопка питания/ждущего

режима и индикатор питания

Мигает зеленым цветом (1 Гц/цикл в секунду) —

системы*

осуществляется последовательность включения

Постоянно горит зеленым цветом — система в

режиме ожидания

Не светится — нет питания†

Светится зеленым цветом — нормальное состояние

2

Индикатор состояния*

Мигает зеленым цветом (1 Гц/цикл в секунду) — iLO

перезагружается

Мигает желтым цветом — производительность

системы снижена

Мигает красным цветом (1 Гц/цикл в секунду) —

система в критическом состоянии**

Продолжение таблицы

Элем Описание

Состояние

ент

Постоянно горит зеленым цветом — подключен к

3

Индикатор состояния

сети

сетевого адаптера*

Мигает зеленым цветом (1 Гц/цикл в секунду) —

сеть активна

Не светится — сетевая активность отсутствует

Постоянно горит синим цветом — активировано

4

Кнопка/индикатор UID*

Мигает синим:

•

1 Гц/цикл в секунду — осуществляется

удаленное управление или обновление

микропрограммы

•

4 Гц/цикл в секунду — инициирована

последовательность перезагрузки iLО вручную

•

8 Гц/цикл в секунду — осуществляется

последовательность перезагрузки iLО вручную

Не светится — система не активирована

*Если все четыре светодиодных индикатора, описанные в данной таблице, мигают одновременно,

произошел сбой в системе питания. Дополнительные сведения см. в разделе «Индикаторы

неисправностей в системе питания».

**Если индикатор состояния системы указывает на ухудшение или критическое состояние, см. журнал

комплексного управления (IML) системой или iLO для проверки состояния системы.

†Отсутствует питание на объекте, кабель питания не подключен, блоки питания не установлены,

произошел сбой в системе подачи электропитания или кабель кнопки «сеть» не подключен.

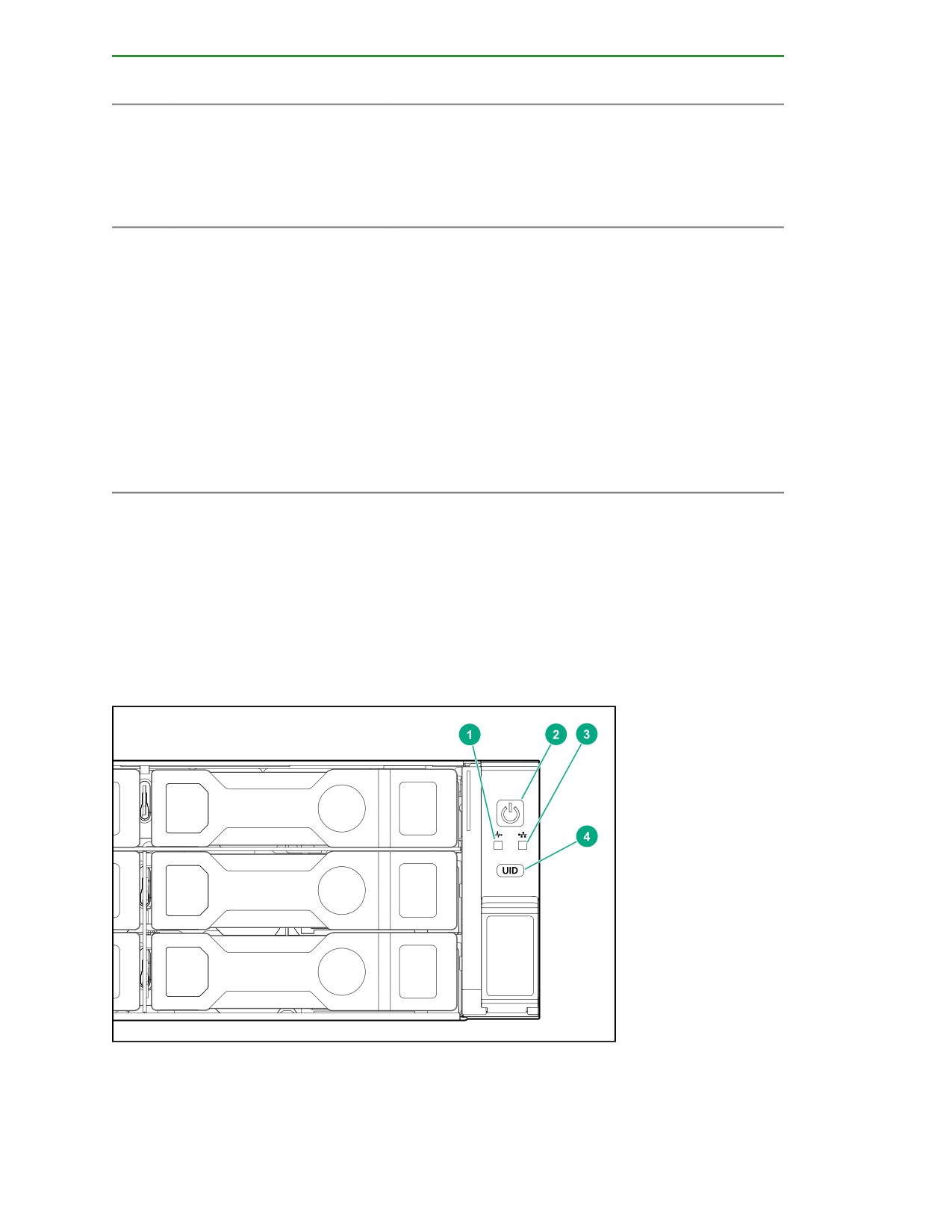

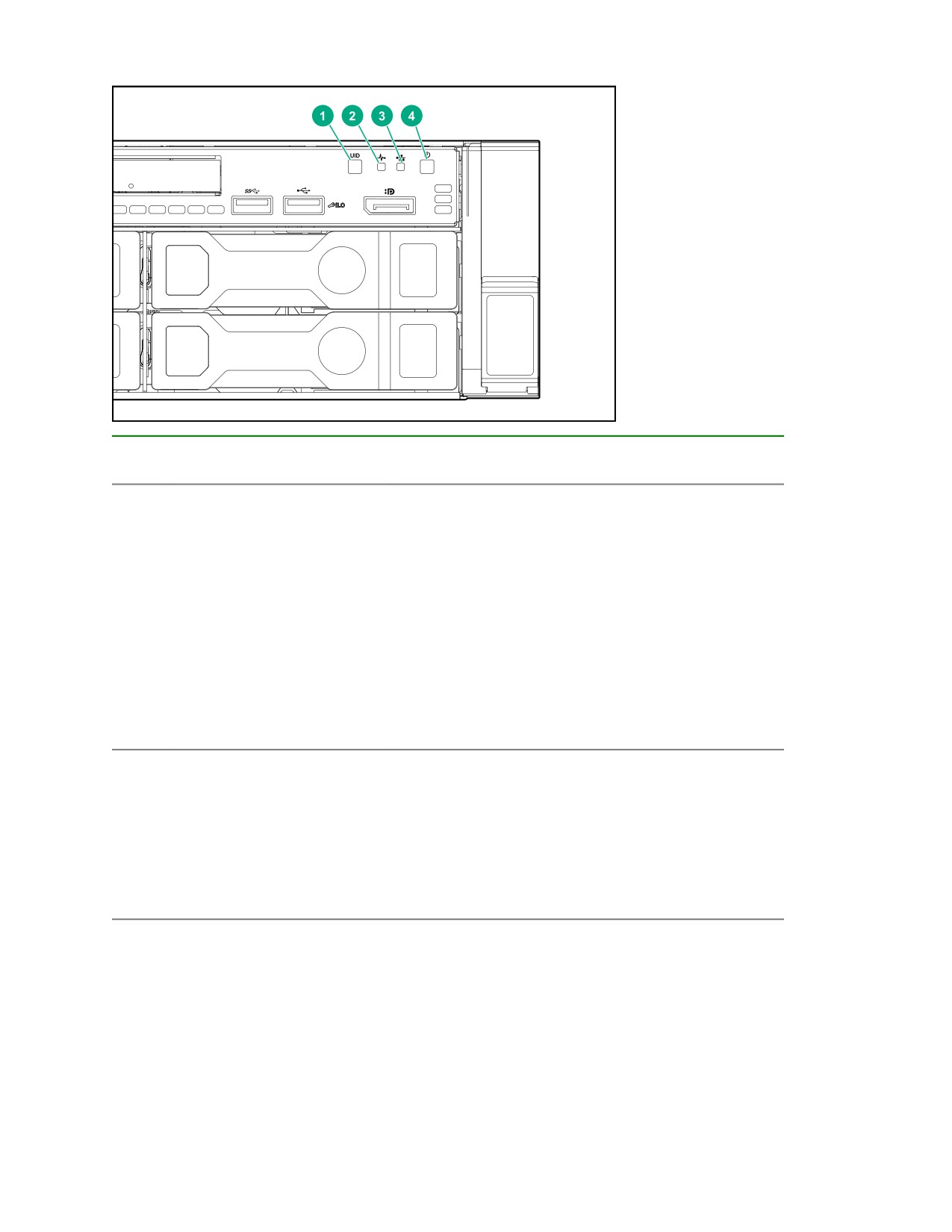

Индикаторы и кнопки отсека на 12 дисков LFF на лицевой панели

Индикаторы и кнопки питания модуля коммутатора LFF

Элем Описание

Состояние

ент

Постоянно горит синим цветом — активировано

1

Кнопка/индикатор UID*

Мигает синим:

•

1 Гц/цикл в секунду — осуществляется

удаленное управление или обновление

микропрограммы

•

4 Гц/цикл в секунду — инициирована

последовательность перезагрузки iLО вручную

•

8 Гц/цикл в секунду — осуществляется

последовательность перезагрузки iLО вручную

Не светится — система не активирована

Светится зеленым цветом — нормальное состояние

2

Индикатор состояния*

Мигает зеленым цветом (1 Гц/цикл в секунду) — iLO

перезагружается

Мигает желтым цветом — производительность

системы снижена

Мигает красным цветом (1 Гц/цикл в секунду) —

система в критическом состоянии**

Продолжение таблицы

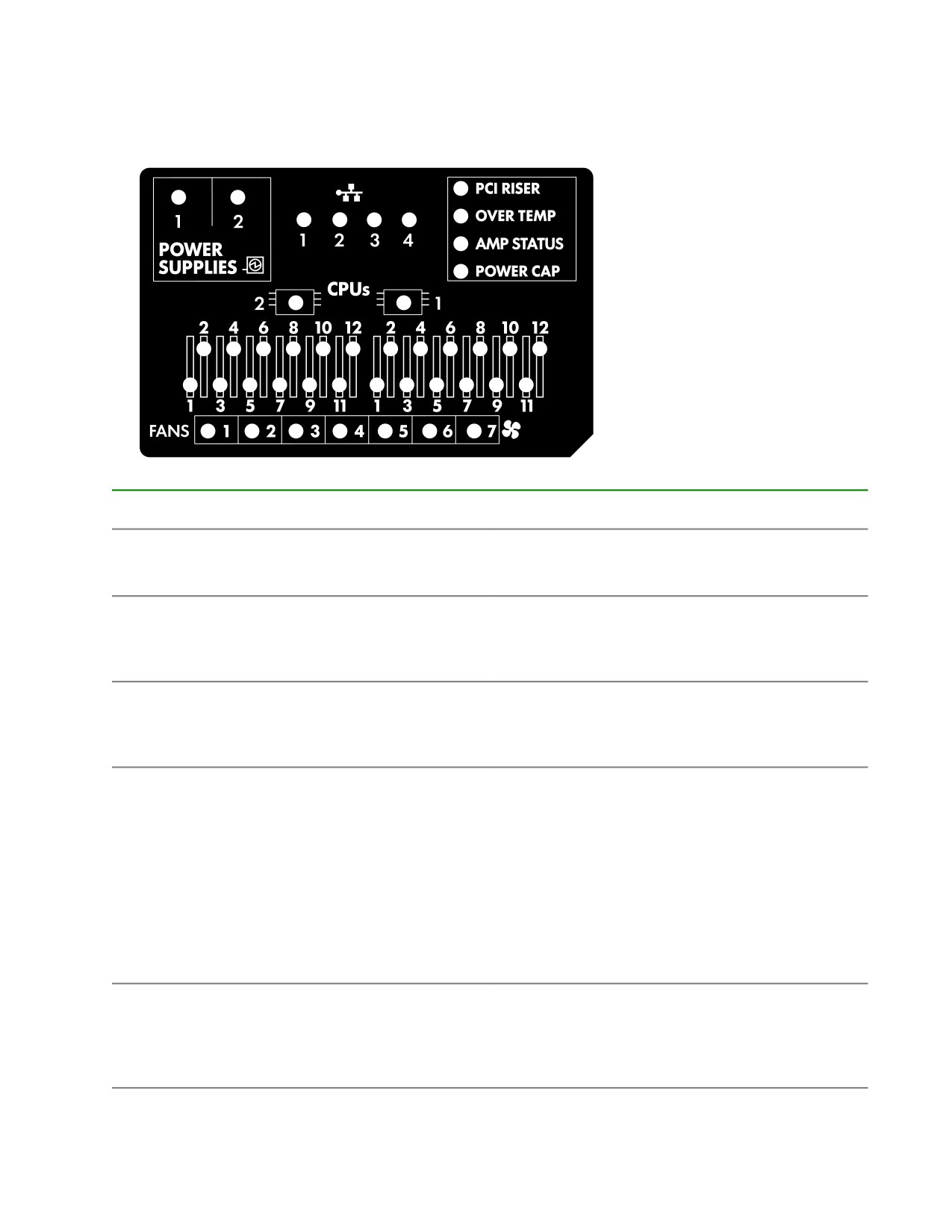

Индикаторы дисплея Systems Insight

Индикаторы дисплея Systems Insight указывают на состояние системной платы. При установленной

панели доступа этот дисплей предоставляет возможность диагностики.

Описание

Состояние

Индикаторы процессора

Не светится — нормальное состояние.

Светится желтым светом — сбой процессора

Светодиодные индикаторы модулей памяти DIMM

Не светится — нормальное состояние.

Светится желтым светом — сбой DIMM или

проблема с конфигурацией

Индикаторы вентилятора

Не светится — нормальное состояние.

Светится желтым светом — неисправность

вентилятора или отсутствующий вентилятор

Индикаторы сетевого адаптера

Не светится — сетевое соединение отсутствует

Светится зеленым светом — установлено

соединение с сетью.

Мигает зеленым светом — сетевое соединение и

активность

Если питание выключено, индикатор на передней

панели не активен. Информацию о состоянии см.

в разделе Индикаторы на задней панели на

странице 18.

Светодиодные индикаторы блоков питания

Не светится — нормальное состояние.

Светится желтым светом — снижение

производительности подсистемы питания, сбой

блока питания или потеря входной мощности.

Продолжение таблицы

Индикатор и цвет

Индикато

Индикатор

Состояние

дисплея Systems Insight

р

питания

состояни

системы

я

Возникло одно или несколько

Блок питания (желтый)

Желтый

Зеленый

следующих условий.

• Установлен резервный блок

питания и только один блок

питания исправен.

• Кабель питания переменного

тока не подключен к резервному

блоку питания.

• Сбой резервного блока питания

• Несоответствие блоков питания

в ходе POST или несоответствие

блоков питания при

осуществлении горячего

подключения

Ограничение мощности

—

Желтый

Ждущий режим

(ВЫКЛ.)

Ограничение мощности

—

Мигает

Ожидание включения питания

(зеленый)

зеленым

Ограничение мощности

—

Зеленый

Питание подается

(зеленый)

Ограничение мощности —

—

Желтый

Питание недоступно.

мигает желтым

ВАЖНОЕ ЗАМЕЧАНИЕ. Если горят несколько индикаторов отсека DIMM, требуется

дополнительное устранение неполадок. Проверьте все блоки DIMM путем извлечения всех других

DIMM. Определите неисправный DIMM путем замены каждого DIMM в блоке заведомо исправным

DIMM.

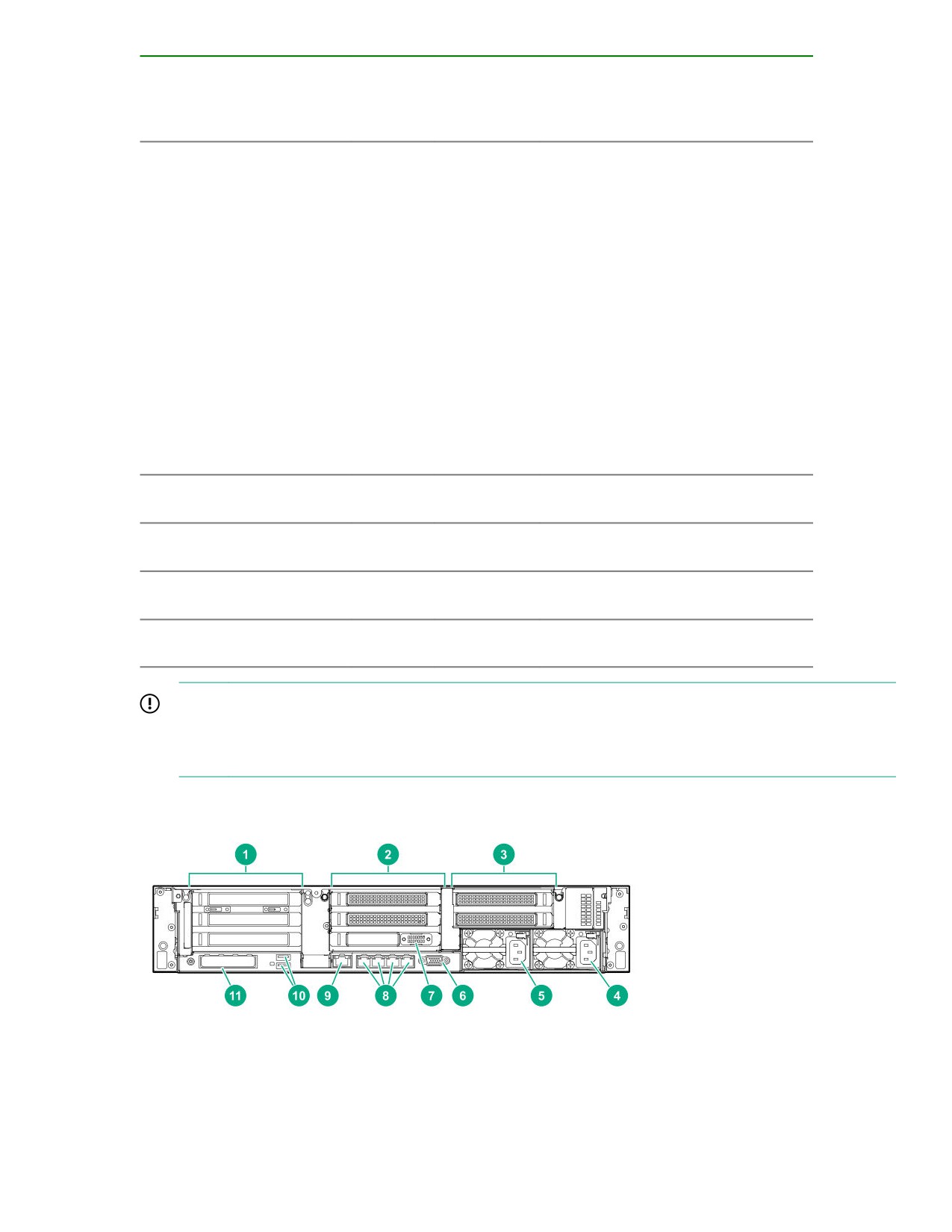

Компоненты задней панели

Элем Описание

ент

1

Разъемы основной переходной платы 1-3

(опциональная корзина для дисководов)

2

Разъемы основной переходной платы 4-6

(опциональная корзина для дисководов)

3

Разъемы основной переходной платы 7-8

(опциональная корзина для дисководов)

4

Блок питания 1

5

Блок питания 2

6

Порт видео

7

Последовательный порт (дополнительно)*

8

Порты RJ-45 1 Гбит/с 1-4

9

Порт управления iLO

10

Порты USB 3.0

11

Разъем FlexibleLOM

*Если устанавливается третичный корпус переходной платы, как показано на рисунке, можно

установить последовательный порт в разъем 6.

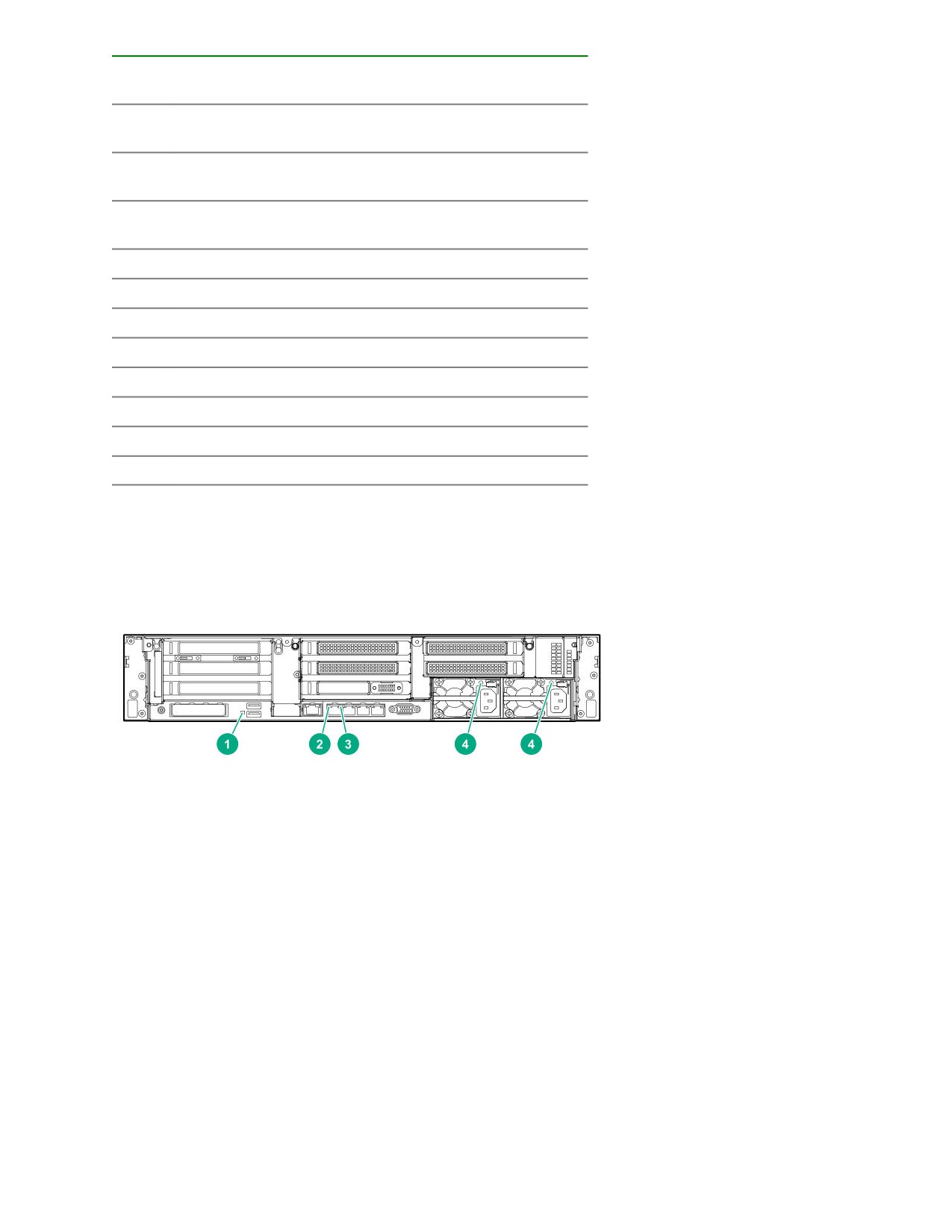

Индикаторы на задней панели

Компоненты системной платы

Элем Описание

ент

1

Разъем FlexibleLOM

2

Коммутатор управления системой

3

Разъем основной переходной платы PCIe

4

Порт дисплея/разъем USB 2.0 на передней панели

Продолжение таблицы

Местоположение

По умолчанию

Функция

S6^{1, 2}

Выкл

Выкл. — нет функции

Вкл. — восстановить параметры

по умолчанию

S7

—

зарезервирован

S8

—

зарезервирован

S9

—

зарезервирован

S10

—

зарезервирован

S11

—

зарезервирован

S12

—

зарезервирован

¹Для доступа к избыточному ПЗУ задайте для S1, S5 и S6 параметр "Вкл" (On).

²Если позиция 6 переключателя обслуживания системы — Вкл., это означает, что система готова к

восстановлению всех заводских параметров конфигурации по умолчанию.

Если позиция 6 переключателя обслуживания системы — Вкл. и включен режим безопасной загрузки,

некоторые конфигурации не подлежат восстановлению. Дополнительную информацию см. в разделе

«Конфигурация безопасной загрузки (Secure Boot)».

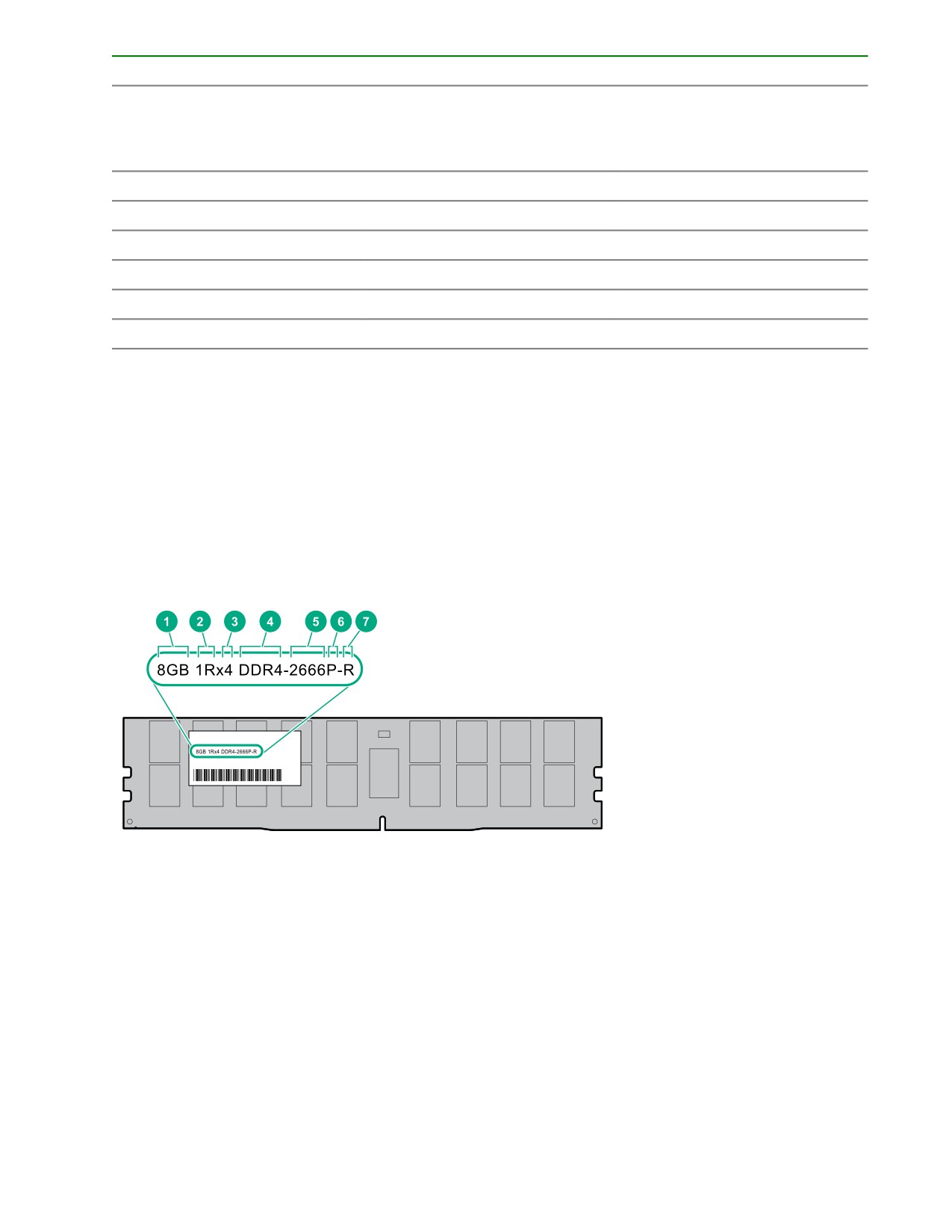

Идентификационный ярлык DIMM

Чтобы определить характеристики DIMM, см. ярлык, прикрепленный к модулю DIMM. Сведения в этом

разделе помогут вам найти на ярлыке конкретную информацию о модуле DIMM.

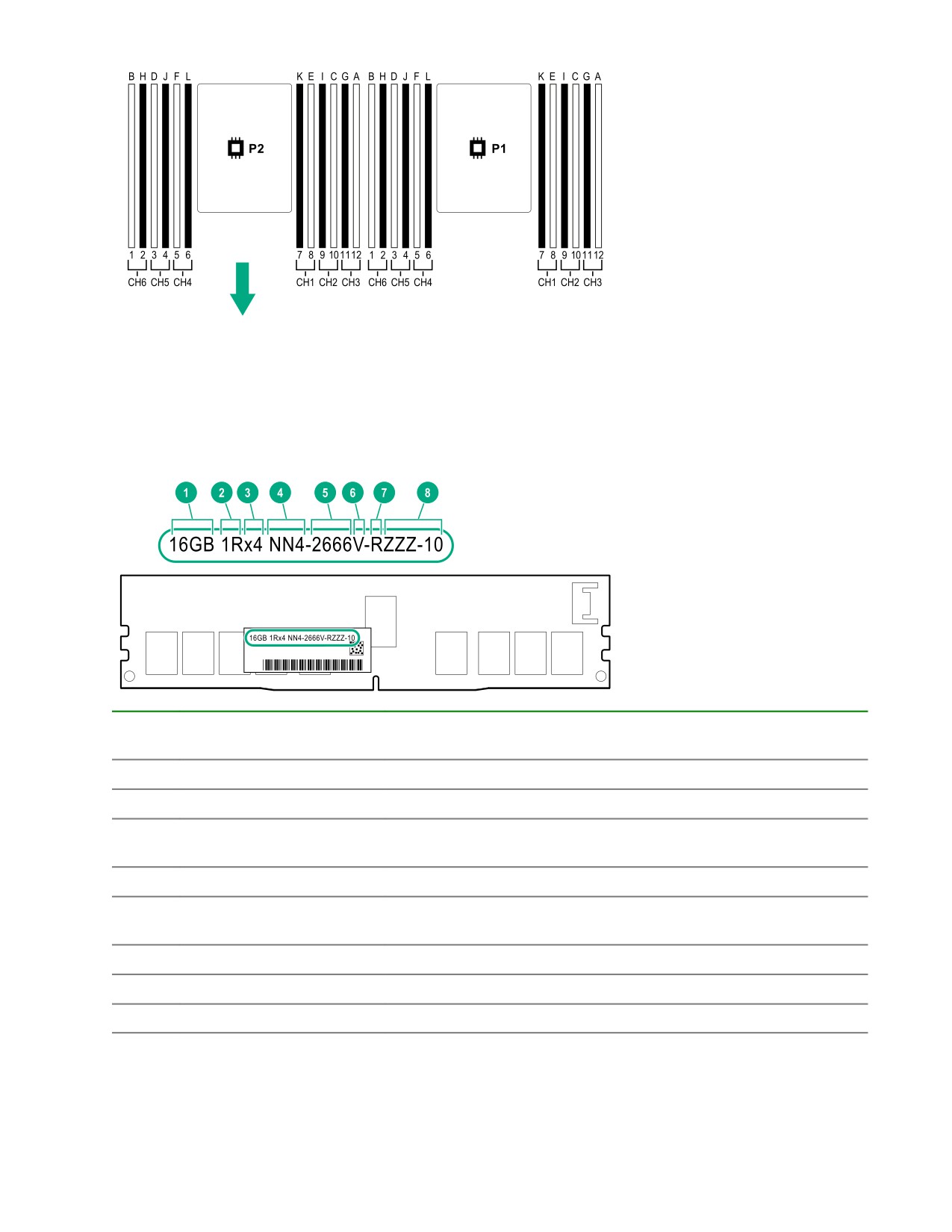

Идентификация NVDIMM

Платы NVDIMM обозначены синим цветом вместо зеленого. Это изменение цвета позволяет отличать

модули NVDIMM от модулей DIMM.

Для определения характеристик NVDIMM см. полное описание продукта, как в следующем примере:

Элеме Описание

Определение

нт

1

Емкость

16 ГиБ

2

Ранг

1R (одноранговый)

3

Ширина данный на один x4 (4 бит)

чип DRAM

4

Тип памяти

NN4=DDR4 NVDIMM-N

5

Максимальная скорость

2667 млн. транзакций в секунду

памяти

6

Класс скорости

V (задержка 19-19-19)

7

Тип DIMM

RDIMM (регистровая)

8

Другое

—

Дополнительные сведения о модулях NVDIMM см. в кратких спецификациях изделия на веб-сайте

Hewlett Packard Enterprise (http://www.hpe.com/info/qs ).

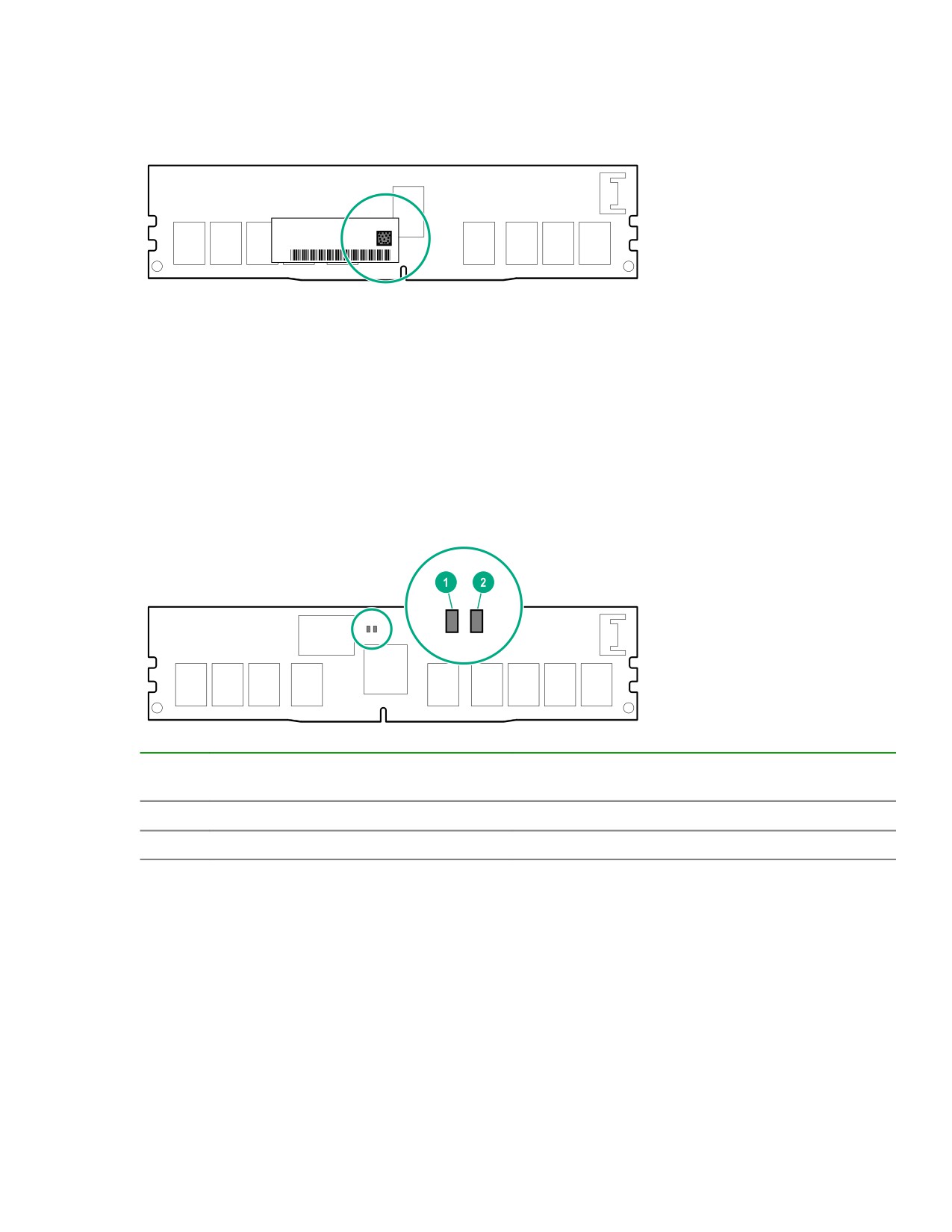

Двухмерный матричный штрих-код NVDIMM

Двухмерный матричный штрих-код указан на правой стороне этикетки NVDIMM; его можно

отсканировать с помощью мобильного телефона или другого устройства.

При сканировании можно скопировать следующую информацию на сотовый телефон или иное

устройство:

•

(P) — номер по каталогу модуля.

•

(L) — технические сведения, отображаемые на этикетке.

•

(S) — серийный номер модуля.

Пример: (P)HMN82GR7AFR4N-VK (L)16GB 1Rx4 NN4-2666V-RZZZ-10(S)80AD-01-1742-11AED5C2

Идентификация индикаторов NVDIMM

Элемен Описание индикаторов

Цвет индикатора

т

1

Индикатор питания

Светится зеленым

2

Индикатор работы

Синий

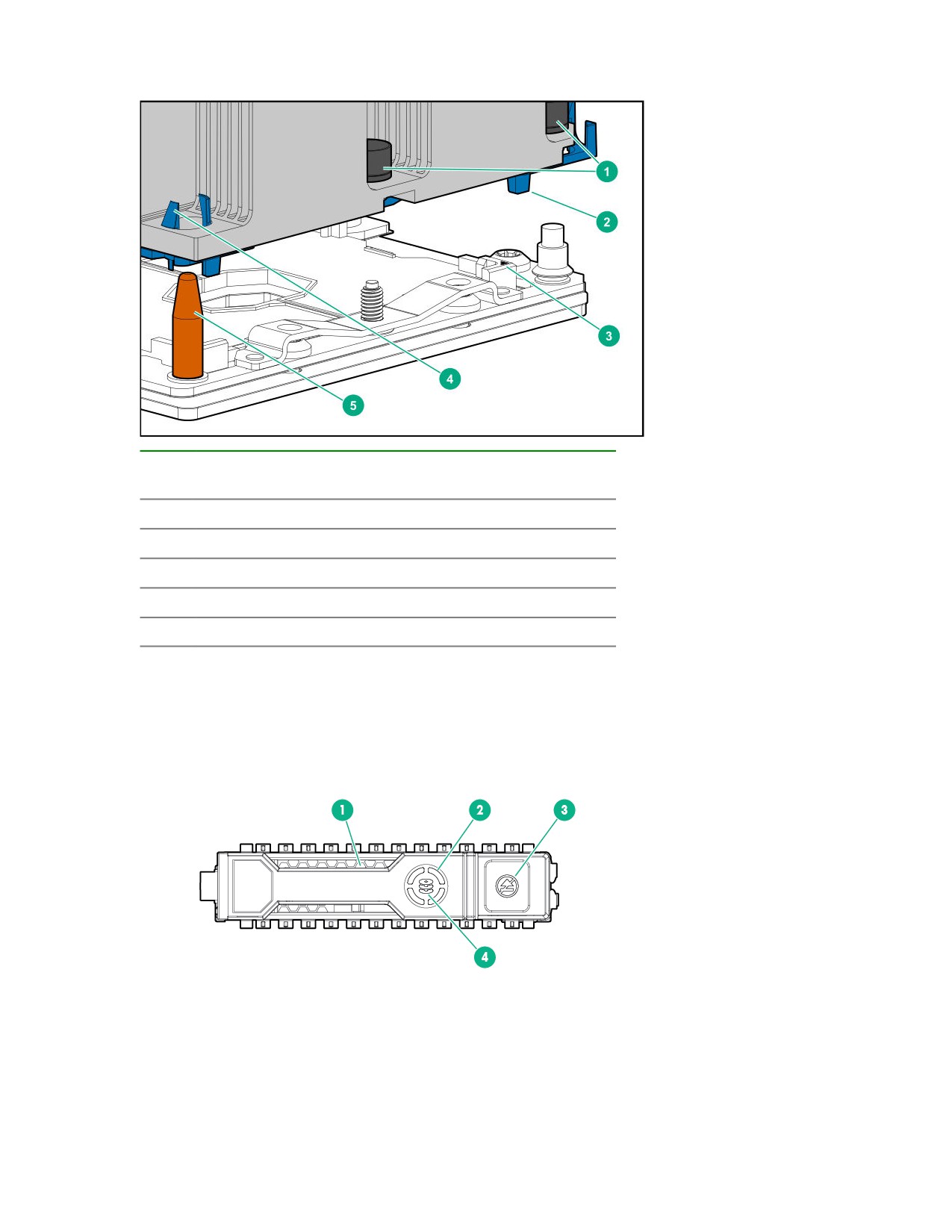

Компоненты процессора, радиатора и сокета

Элем Описание

ент

1

Гайки радиатора

2

Держатель процессора

3

Индикатор контакта 1¹

4

Фиксатор радиатора

5

Выравнивающий штырь

¹ Данный символ также присутствует на процессоре и шасси.

Накопители

Индикаторы и компоненты дисков SAS/SATA

Эле

Индика

Состояние

Определение

мент

тор

1

Поиск

Горит ровным

Выполняется идентификация диска приложением хоста

синим светом

Мигает синим

Микропрограммное обеспечение диска обновляется или требует

светом

обновления.

2

Кольце

Вращается и

Диск выполняет операции

вой

горит зеленым

индикат

светом

ор

активно

сти

Выкл.

Диск не выполняет операции

3

Состоя

Горит ровным

Диск является частью одного или нескольких логических дисков.

ние

зеленым

диска

светом

С диском может происходить следующее:

Мигает

зеленым

• Перестройка

• Выполнение миграции RAID

• Выполнение миграции размера полосы

• Выполнение расширения емкости

• Выполнение расширения логического диска

• Стирание

Мигает

Диск является частью одного или нескольких логических дисков,

желтым/

прогнозируется отказ диска.

зеленым

светом

Мигает

Диск не настроен; вероятен сбой данного диска.

желтым светом

Горит ровным

Неисправность диска.

желтым светом

Выкл.

Диск не настроен для работы с контроллером RAID.

Продолжение таблицы

Эле Индика Состояние

Определение

мент тор

4

Не

Горит ровным Не извлекайте диск. Сначала необходимо извлечь диск из шины

извлека

белым светом PCIe.

ть

Мигает белым Ожидание выполнения запроса на извлечение диска.

светом

Выкл.

Диск извлечен.

5

Питани Горит ровным

Не извлекайте диск. Сначала необходимо извлечь диск из шины

е

зеленым

PCIe.

светом

Мигает

Ожидание выполнения запроса на извлечение диска.

зеленым

Выкл.

Диск извлечен.

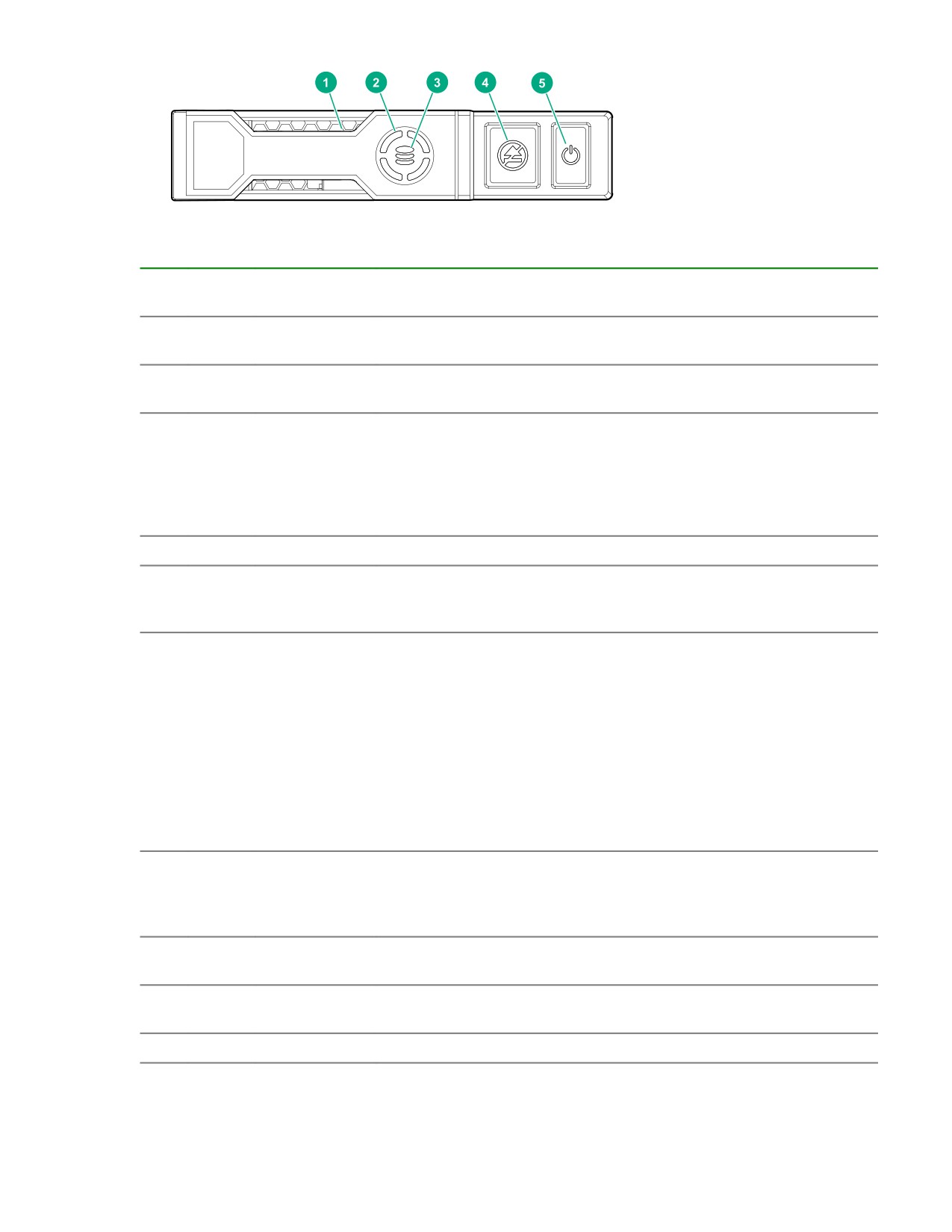

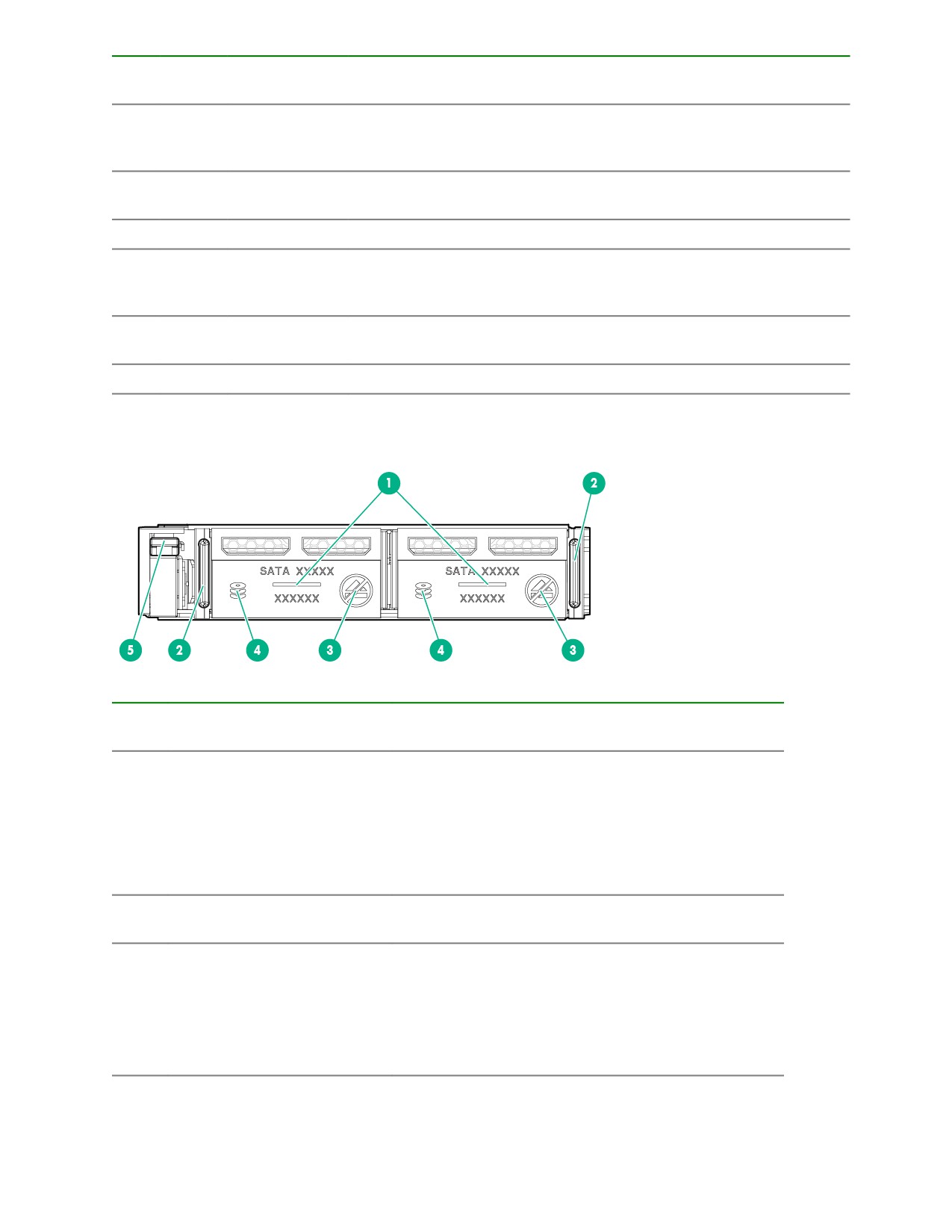

Индикаторы и компоненты диска uFF

Элем Описание

Состояние

ент

1

Поиск

• Не светится — нормальное состояние.

• Горит синим светом — диск определяется

приложением хоста

• Мигает синим светом — микропрограмма диска

обновляется или требует обновления

2

Защелка для извлечения

При нажатии выбрасывает диск uFF

диска uFF

3

Индикатор «Do not remove»

• Выкл. — диск можно извлечь. Извлечение диска

(Не извлекать)

не вызовет сбой логического диска.

• Горит белым светом — не извлекайте диск.

Извлечение диска приведет к сбою одного или

нескольких логических дисков.

Продолжение таблицы

Элем

Описание

Состояние

ент

4

Индикатор состояния диска

• Выкл. — диск не настроен для работы с

контроллером RAID

• Горит зеленым светом — диск состоит из одного

или нескольких логических дисков

• Мигает зеленым светом (4 Гц) — диск работает в

нормальном режиме и в данный момент

используется

• Мигает зеленым светом (1 Гц) — диск выполняет

восстановление или миграцию RAID-массива,

изменение размера полосы данных, увеличение

емкости, расширение объема логического

накопителя или удаление данных

• Мигает желтым/зеленым светом (1 Гц) — диск

является частью одного или нескольких

логических дисков; прогнозируется отказ диска

• Горит желтым светом — произошел сбой диска

• Мигает желтым светом (1 Гц) — диск не настроен

и прогнозируется отказ диска

5

Фиксатор и ручка извлечения

При нажатии выбрасывает флеш-адаптер SFF

адаптера

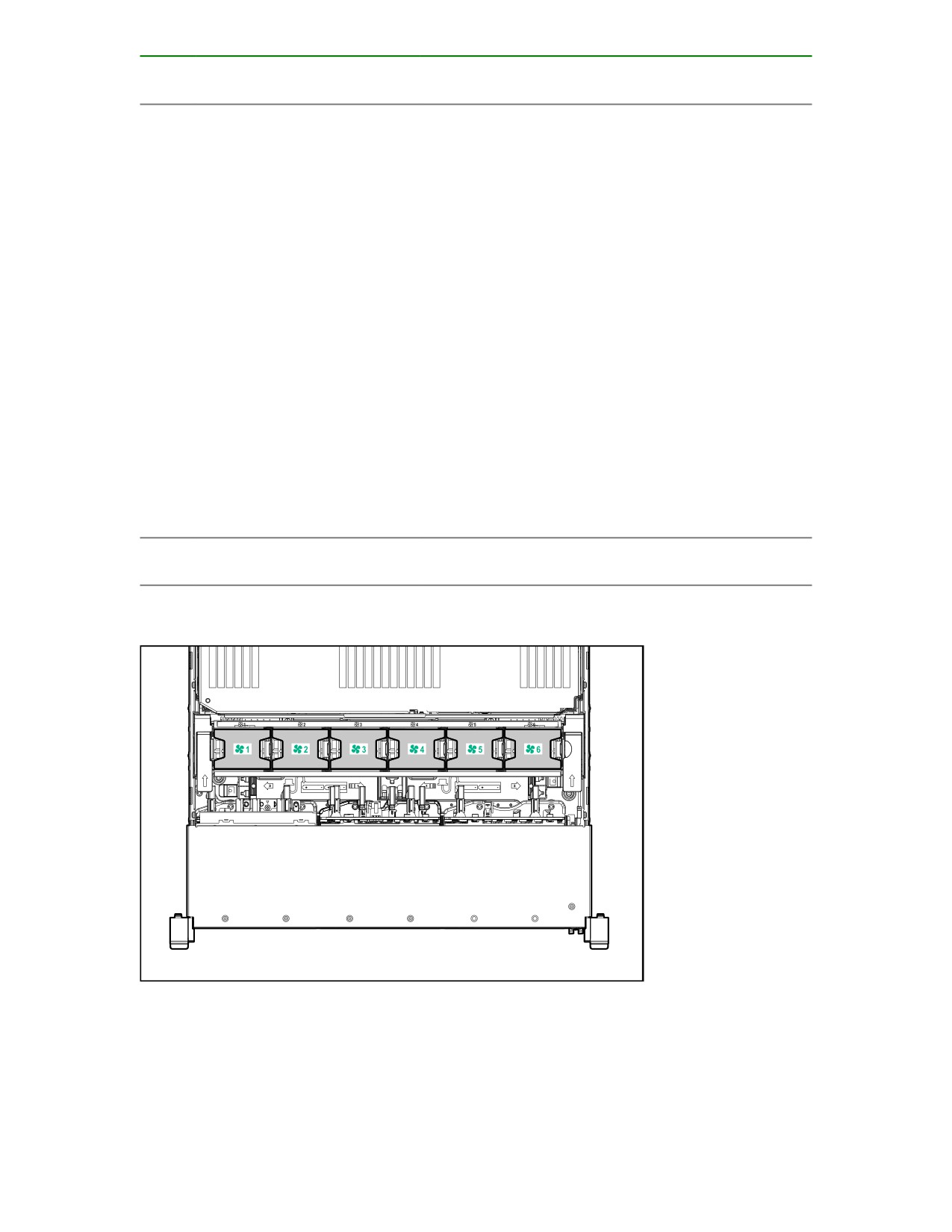

Нумерация отсеков вентиляторов

Идентификация дискового корпуса

Передние корпуса

Элем Описание

ент

1

Корпус 1

2

Корпус 2

3

Корпус 3

Элем Описание

ент

1

Корпус 1

2

Корпус 2

3

Корпус 3

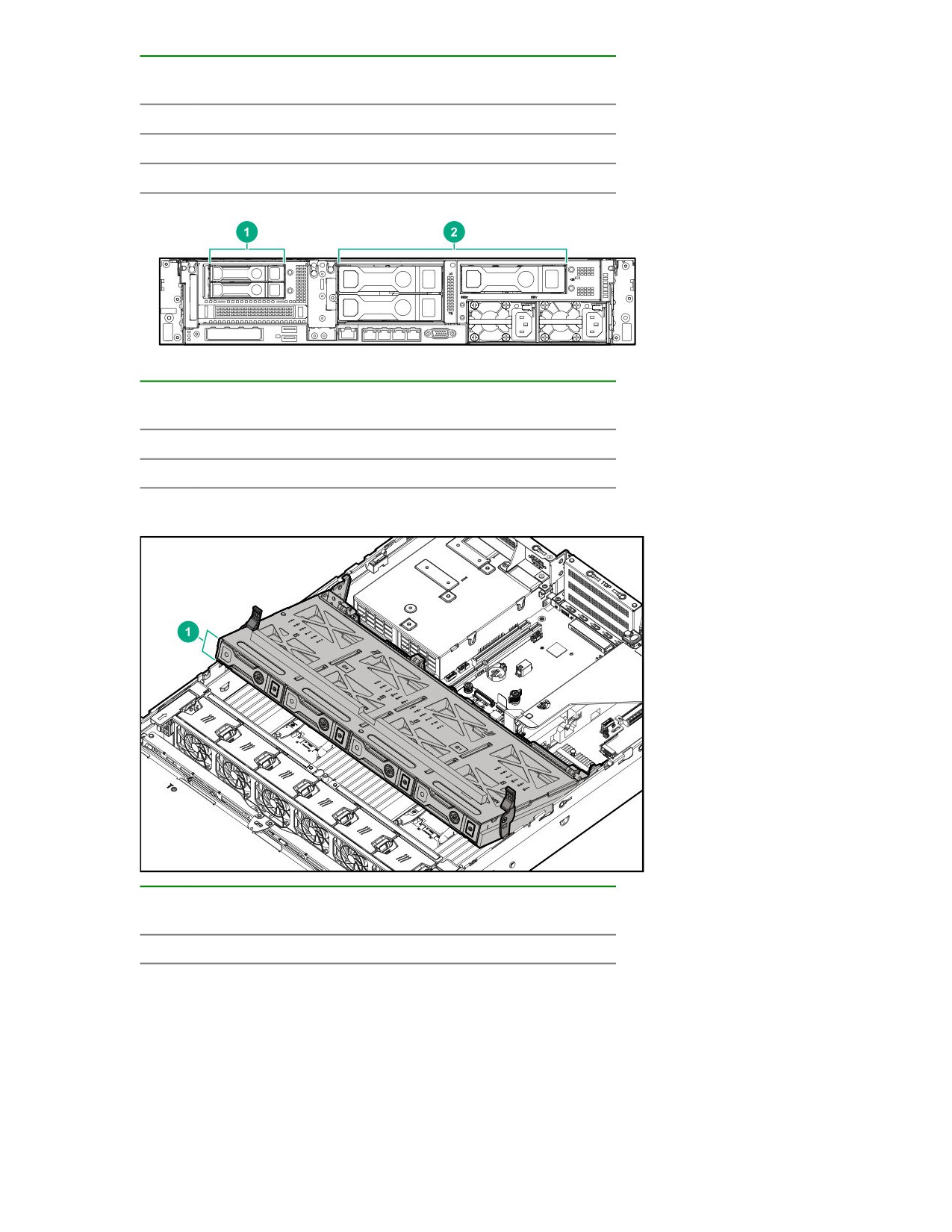

Задние корпуса

Элем Описание

ент

1

Корпус 4

2

Корпус 5

3

Корпус 6

Элем Описание

ент

1

Корпус 4

2

Корпус 6

Корпус соединительной платы (только для LFF)

Элем Описание

ент

1

Корпус 7

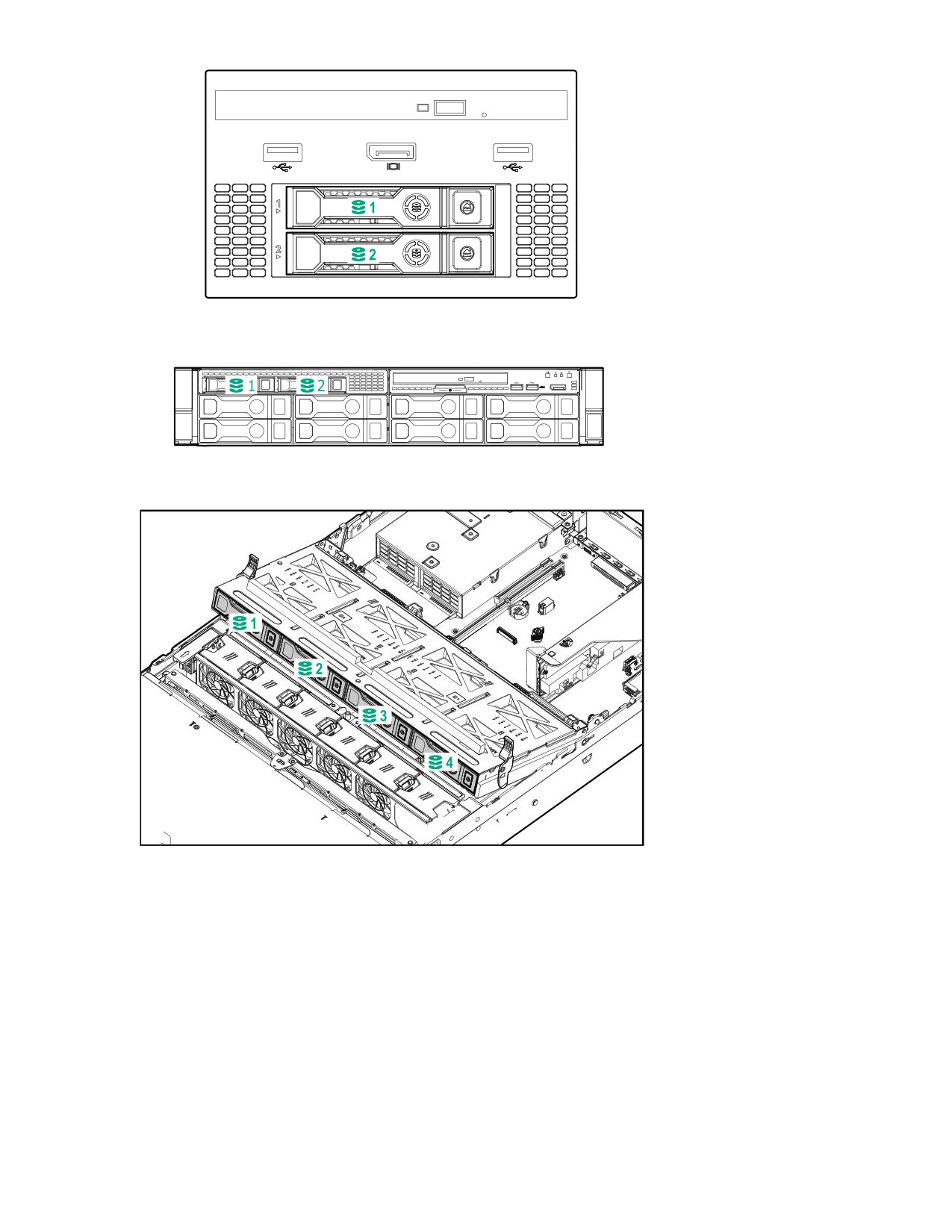

Нумерация отсеков для дисков

Нумерация дисковых отсеков зависит от способа подключения объединительных плат:

• К контроллеру

◦ Встроенные контроллеры используют встроенные порты SATA.

◦ Контроллеры типа a устанавливаются в разъем smart array типа a.

◦ Контроллеры типа p устанавливаются в переходную плату PCIe.

• К плате SAS Еxpander

Установка в основную и дополнительную переходную плату PCIe

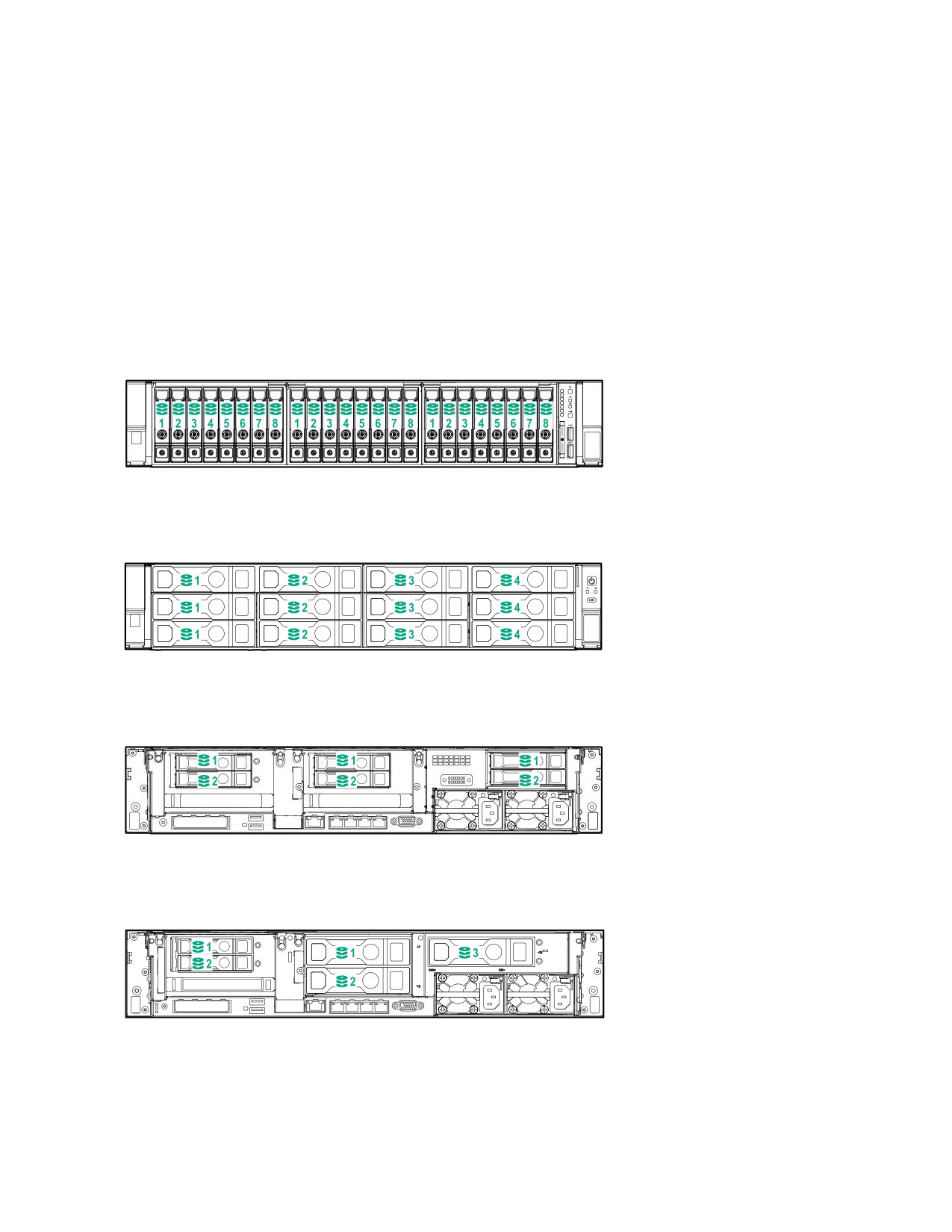

Нумерация отсеков для дисков: контроллер Smart Array

Если объединительная плата дисков подключена напрямую к контроллеру хранения, нумерация

каждого дискового корпуса начинается с 1. Ниже представлены схемы распространенных

конфигураций.

Нумерация отсеков для дисков: плата SAS Expander

Нумерация дисков через плату SAS Expander является непрерывной.

• Порт 1 SAS Expander всегда подключается к порту 1 контроллера.

• Порт 2 SAS Expander всегда подключается к порту 2 контроллера.

• Порт 3 SAS Expander = диски 1-4.

• Порт 4 SAS Expander = диски 5-8.

• Порт 5 SAS Expander = диски 9-12.

• Порт 6 SAS Expander = диски 13-16.

• Порт 7 SAS Expander = диски 17-20.

• Порт 8 SAS Expander = диски 21-24.

• Порт 9 SAS Expander = диски 25-28.

Распространенные примеры конфигурации:

При подключении любого объединенного в стек дискового отсека 2SFF к плате SAS Expander в

нумерации дисков пропускается второй номер, чтобы разрешить Нумерация отсеков для дисков uFF

на странице 38. Например, при подключении заднего дискового отсека 2SFF к порту SAS Expander 9

назначаются номера дисков 25 и 27.

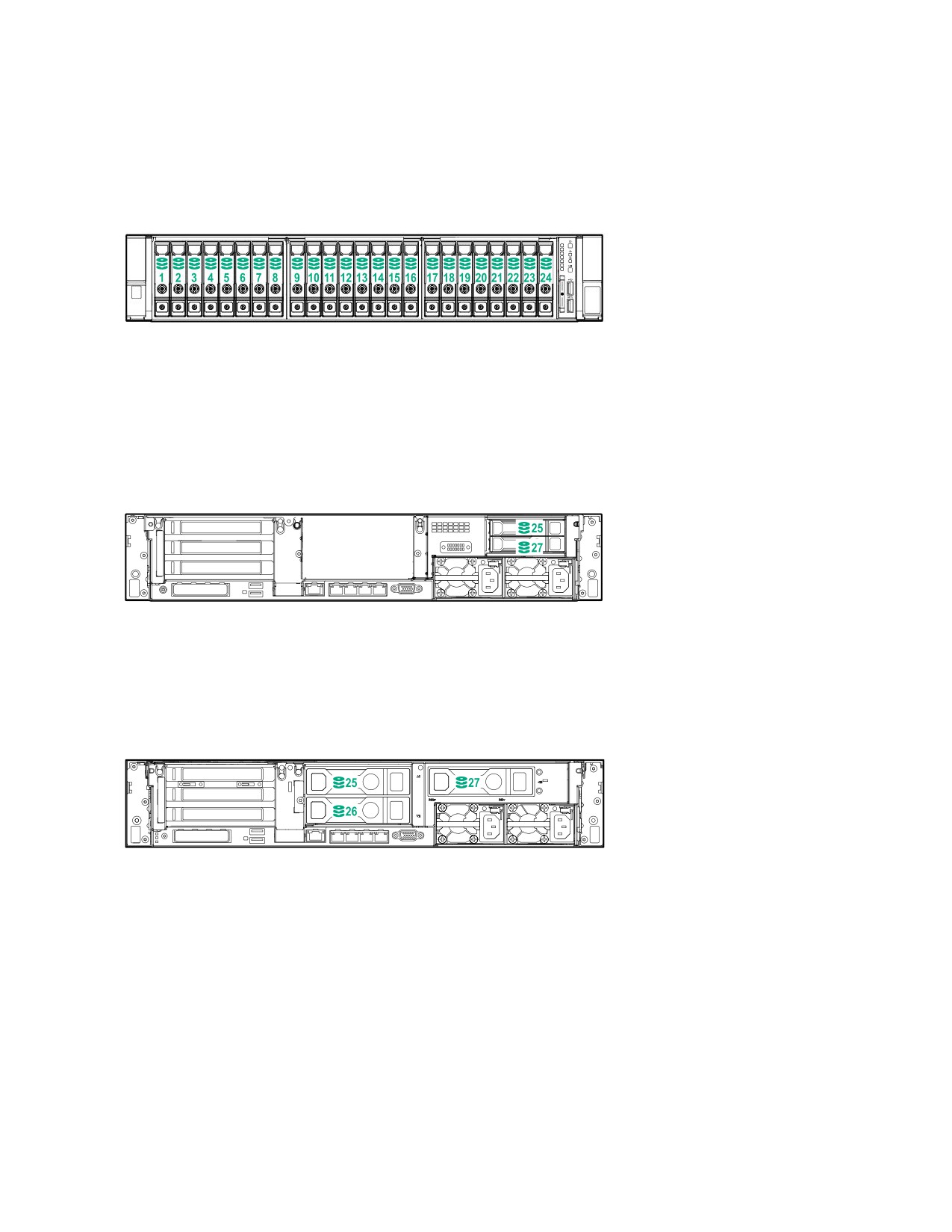

Когда передние отсеки 24SFF заполнены, установленные задние диски 2SFF всегда будут иметь

номера 25 и 27.

Если дисковый отсек 2SFF подключен к порту SAS Expander 3, назначаются номера дисков 1 и 3.

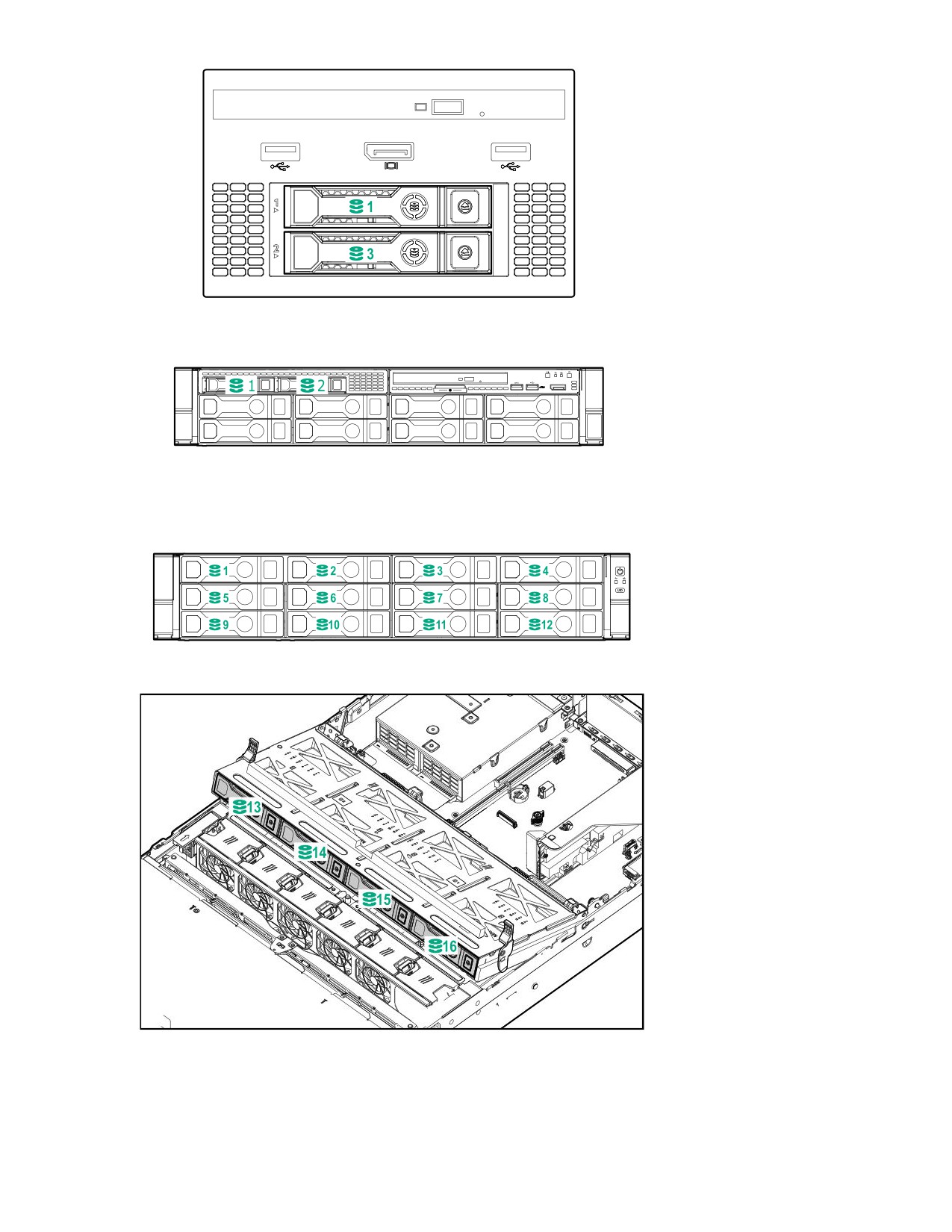

Передний 12LFF + Серединный 4LFF + Все задние 2SFF:

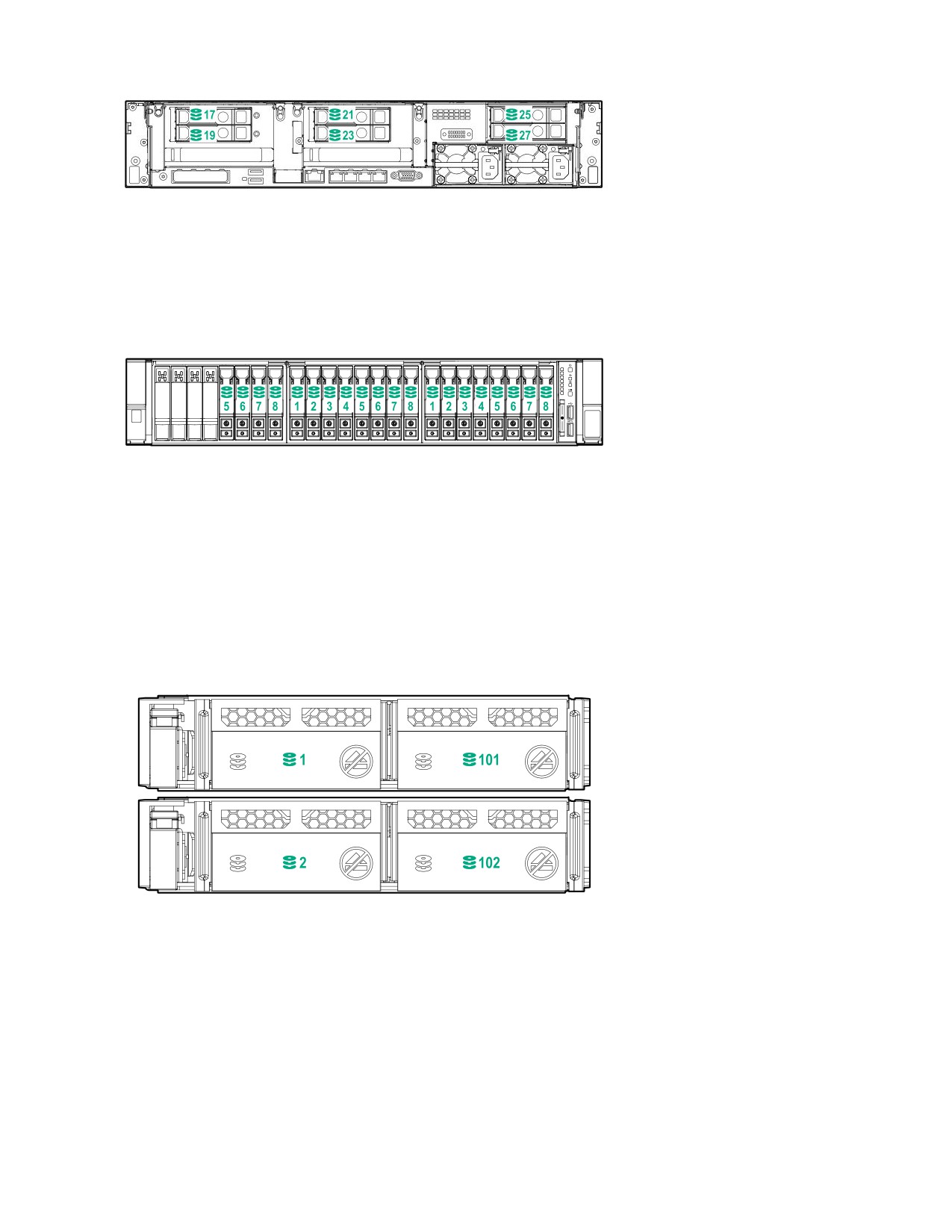

Нумерация отсеков для дисков: диски NVMe

Если сервер заполнен дисками NVMe и переходными платами NVMe:

Нумерация отсеков для дисков uFF

В каждом держателе дисков содержится два диска uFF.

Если диски подключены к контроллеру:

• Левый отсек = номер отсека для сервера по умолчанию

• Правый отсек = номер отсека для сервера по умолчанию + 100

Если диски подключены к плате SAS Expander:

Например:

• Если диски подключены к порту 3 платы SAS Expander, диски uFF имеют нумерацию 1-4.

• Если диски подключены к порту 9 платы SAS Expander, диски uFF имеют нумерацию 25-28.

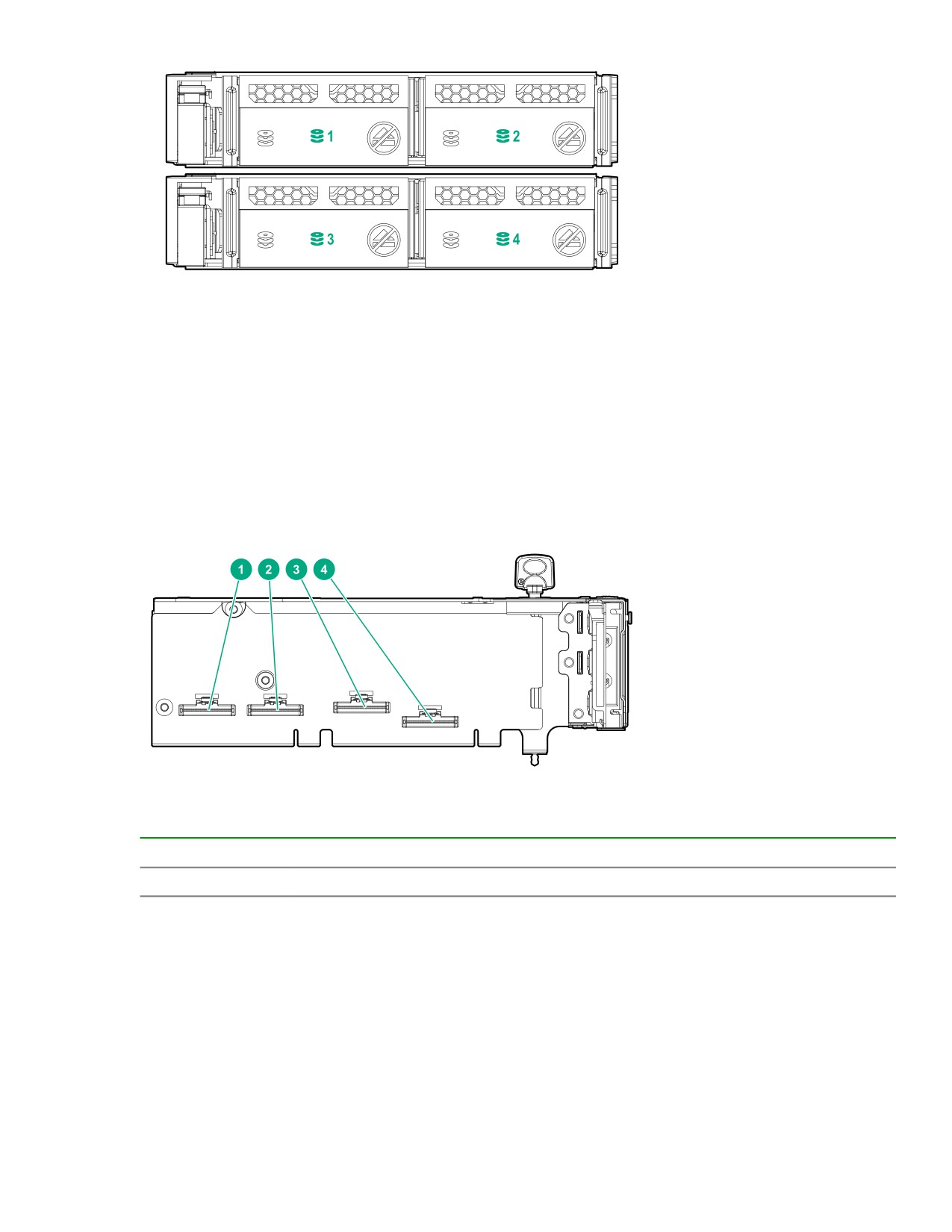

Компоненты переходной платы

4-портовая переходная плата NVMe Slimline

Элемент

Описание

1-4

Разъемы Slimline NVMe x8

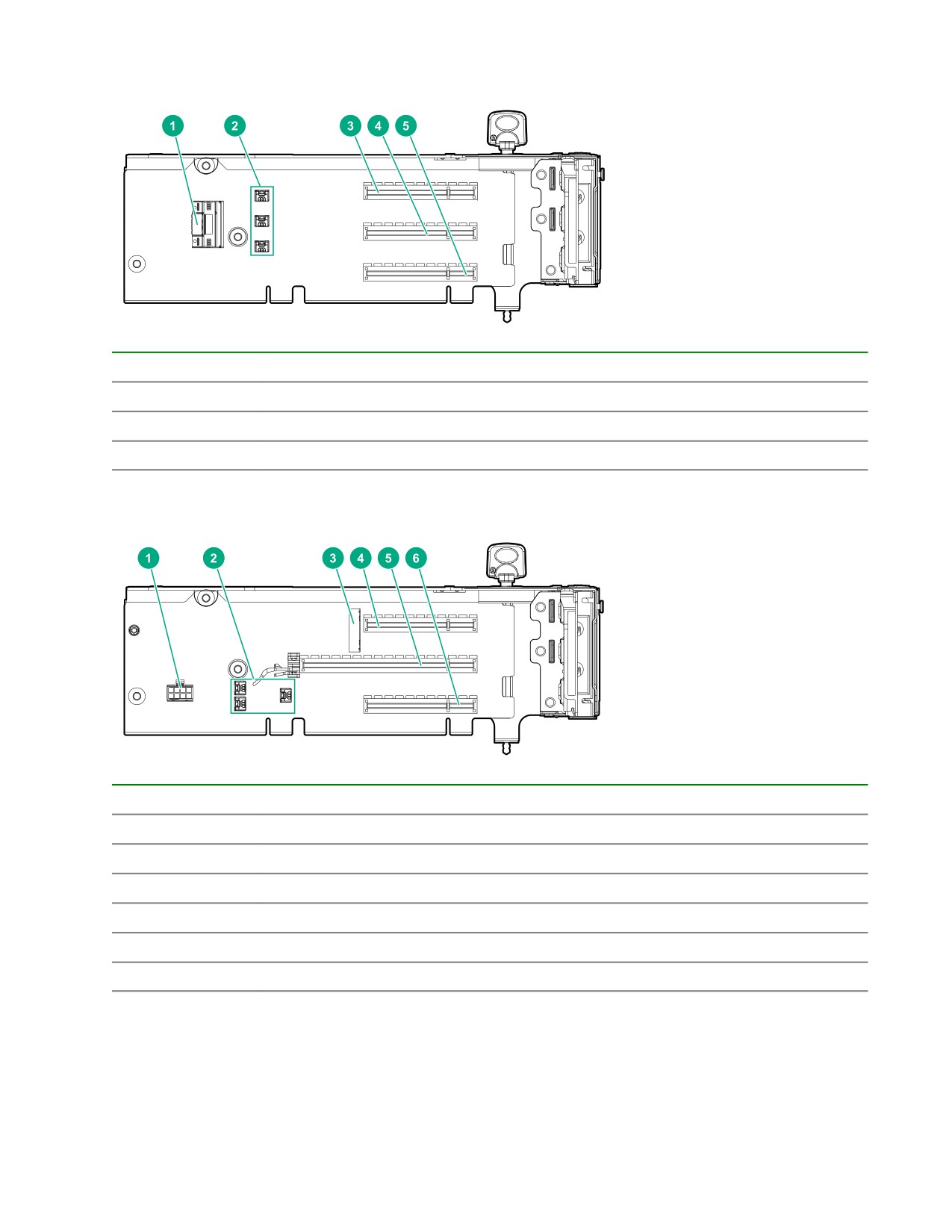

Переходная плата NVMe Slimline с тремя разъемами

Элемент

Описание

1

Разъем Slimline NVMe x8

2

Разъемы резервного питания контроллера (3)

3-5

Разъемы PCIe x8

Переходная плата M.2 на три отсека

Элемент

Описание

1

Кабель разъема питания GPU

2

Разъемы резервного питания контроллера (3)

3

Разъемы для дисковода твердотельных накопителей M.2¹

4

Разъем PCIe x8

5

Разъем PCIe x16

6

Разъем PCIe x8

¹ Переходная плата поддерживает установку второго дисковода твердотельных накопителей M.2 SSD

на обратной стороне.

содержание      ..      1       2         ..

///////////////////////////////////////
