Энергетический сервер Com'X 510. Руководство пользователя - часть 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки Com’X 510

Electricна стр. Настройки > Общие настройки > Службы Schneider

Electric.

Чтобы включить/выключить заранее определенные или пользовательские

события, нажмите Настройки > События > Настройки событий.

Заранее определенные события

Заранее определенные события определены в Com'X для защитных

устройств. Включение опции Заранее определенные события позволяет

пользователям Faciliy Expert отправлять сведения о событиях из Com'X в

Faciliy Expert.

Ваш партнер Schneider Electric поможет выявить, каким образом

использовать данные события для сигнализации о состояниях,

предшествующих аварийному останову, анализа аварийные остановы и

планирования регулярного технического обслуживания.

Заранее определенные события нельзя редактировать или удалять с

Com’X.

Чтобы включить/выключить заранее определенные события, нажмите

Настройки > События > Настройки событий.

Пользовательское событие

Пользовательское событие позволяют с помощью средства для

построения событий перетаскиванием определить условия события для

любого устройства.

Событие состоит из следующих элементов-блоков из меню средства для

построения событий.

Элемент-блок

Описание

Событие

Блок-контейнер для условий события, действий и поля «уровень

серьезности».

Условия события

•

Порог: задайте значение порога, при котором происходит

событие.

•

Срабатывание/отключение: задайте значение, при котором

происходит событие (срабатывание), и значение, при котором

событие более не активно (отключение). Используйте данный

тип для предотвращения ложных срабатываний события.

•

Логическое: создание события, если логический параметр

меняет значение, является истинным или ложным; например,

если состояние «Автоматический выключатель разомкнут»

является истинным.

•

И: позволяет комбинировать до трех условий в рамках одного

события.

Устройства

Выберите устройство и величину, вызывающую наступление

события. Например, «получать уведомление, если показания

температуры температурного датчика Pt100 превышают 26°C».

Устройство должно быть подключено к Com'X в Настройках

устройства.

Значение

•

Пороговое значение для выбранной величины.

•

Контакт для отправки сообщения электронной почты при

наступлении события.

Действия

•

Отправить письмо: Com'X отправляет сообщение электронной

почты указанному получателю при наступлении условий

события.

•

Кому EcoStruxure^™ Facility Expert: вы можете ввести текст в

блоке «Действие», например, описание события.

Рекомендуется использовать такой же или аналогичный текст

как в поле «Имя события» в Com’X.

62

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки Com’X 510

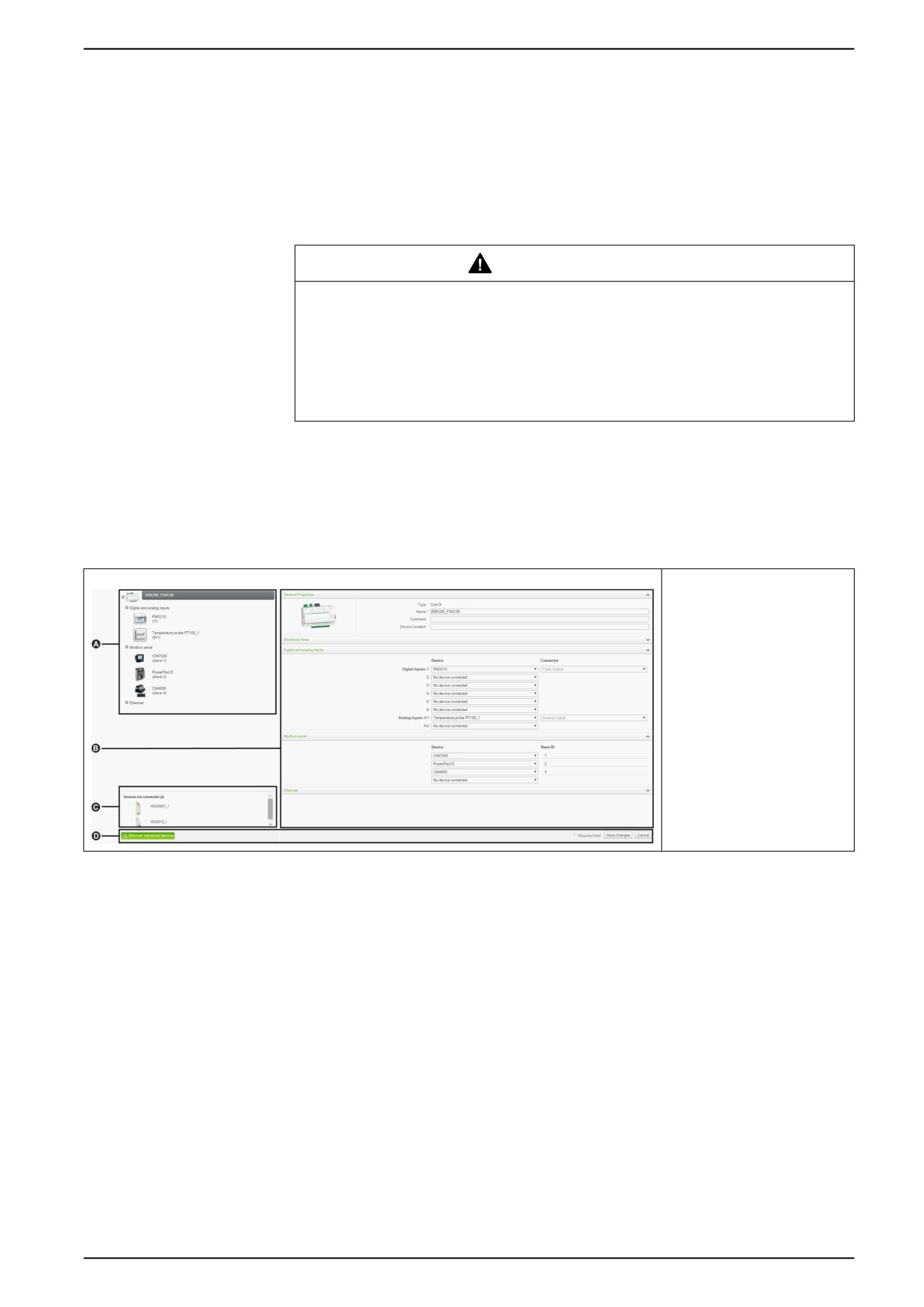

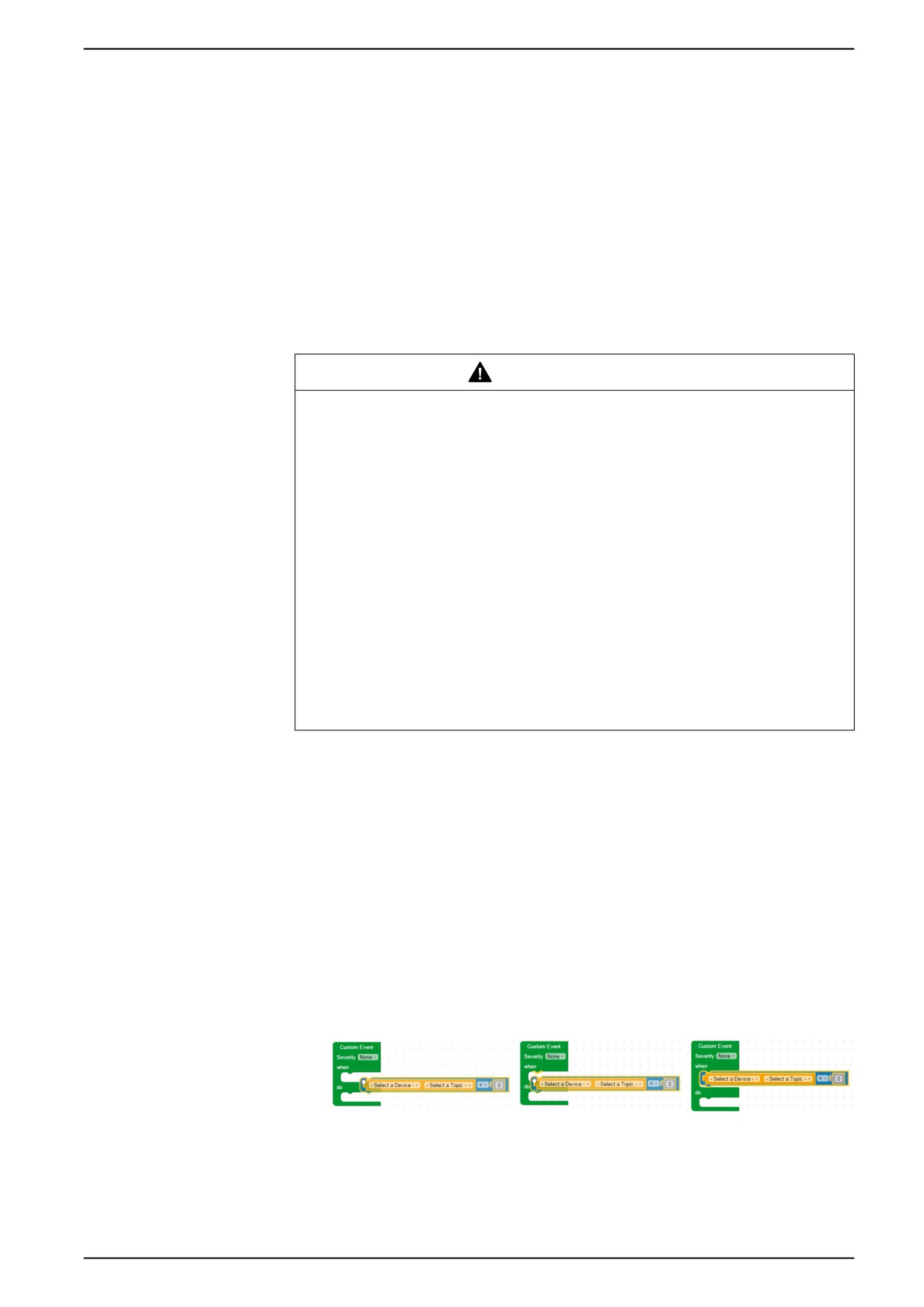

Создание пользовательского события

Используйте средство для построения событий перетаскиванием, чтобы

определить условия наступления события для любого устройства.

Перед началом работы:

• Вы должны быть знакомы с перечнем регистров устройства и их

значениями.

• Включите пользовательские события на стр. Настройки > События >

Настройки событий.

• Для отправки сообщения электронной почты при наступлении события

необходимо включить службу электронной почты в Настройках

электронной почты и добавить не менее одного контакта на странице

Управление контактом.

ОСТОРОЖНО

НЕТОЧНЫЕ РЕЗУЛЬТАТЫ ДАННЫХ

• Избегайте неправильной настройки конфигурации программного

обеспечения, так как это может привести к неточным отчетам и (или)

результатам данных.

• Не основывайте ваши действия по ремонту или обслуживанию только

на сообщениях и информации, отображаемых программным

обеспечением.

• Не полагайтесь только на данные, отображаемые в отчетах

программного обеспечения, чтобы определить, правильно ли

функционирует система и отвечает ли она всем действующим

стандартам и требованиям.

• Не заменяйте данными, отображаемыми в программном обеспечении,

наработанный опыт на рабочем месте или в обслуживании

оборудования.

Несоблюдение этих инструкций может привести к смерти, серьезной

травме, повреждению оборудования или безвозвратной потере

данных.

1. Нажмите Настройки > События > Пользовательское событие, а

затем нажмите Новое пользовательское событие.

Отобразится средство для построения событий.

2. В меню средства для построения событий нажмите Типы событий, а

затем перетащите зеленый блок события в рабочую область.

3. Выберите Серьезность события: «Нет», «Низкая (оповещение)» или

«Высокая (ошибка)».

Примечание: Для пользователей EcoStruxure^™ Facility Expert данное

поле соответствует уровню серьезности в EcoStruxure^™ Facility

Expert.

4. Нажмите Условия события в меню средства для построения событий, а

затем перетащите блок условий в поле «когда», пока оно не

зафиксируется в нужном месте.

63

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки Com’X 510

Управление пользовательскими страницами

Вы можете создавать и добавлять в Com'X пользовательские веб-страницы

для создания пользовательских представлений данных.

В данном разделе рассматривается добавление пользовательских веб-

страниц в Com'X. Информацию об API и о том, как создавать

пользовательские веб-страницы, см. в документе Технические сведения о

пользовательских веб-страницах Com'X 510, 7EN72-0199.

ОСТОРОЖНО

НЕТОЧНЫЕ РЕЗУЛЬТАТЫ ДАННЫХ

• Избегайте неправильной настройки конфигурации программного

обеспечения, так как это может привести к неточным отчетам и (или)

результатам данных.

• Не основывайте ваши действия по ремонту или обслуживанию только

на сообщениях и информации, отображаемых программным

обеспечением.

• Не полагайтесь только на данные, отображаемые в программном

обеспечении, чтобы определить, правильно ли функционирует

устройство и отвечает ли оно всем действующим стандартам и

требованиям.

• Не заменяйте данными, отображаемыми в программном обеспечении,

наработанный опыт на рабочем месте или в обслуживании

оборудования.

Несоблюдение данных инструкций может привести к летальному

исходу, серьезным травмам или повреждению оборудования.

Добавление пользовательской веб-страницы

Для каждой веб-страницы требуется файл init.js.

Любой файл, на который имеется ссылка в init.js, также требуется для веб-

страницы. Он должен существовать и быть просматриваемым.

Перед загрузкой файлов сравните размер пользовательской веб-страницы с

Доступной памятью.

Примечание: Допустимые типы файлов html, shtml, htm, js, jpg, jpeg, png,

gif и css. При попытке загрузки файлов другого типа отображается

сообщение об ошибке.

Уведомление

СНИЖЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ COM’X

Не добавляйте более 10 МБ файлов в «Управление пользовательскими

страницами».

Невыполнение данных инструкций может снизить

производительность Com'X.

Для просмотра новой добавленной веб-страницы необходимо выйти из

системы и снова войти.

1. Нажмите Настройки > Управление пользовательскими страницами.

2. Нажмите Создать, а затем введите название, которое вы хотите

отображать на веб-странице.

3. Нажмите OK. Блок веб-страниц отображает перечень пользовательских

веб-страниц с ошибкой проверки.

66

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Связь с Com’X 510

Близкие темы

• Выбор конфигурации сети

DHCP-сервер через порт Ethernet

Вы можете настроить конфигурацию Com'X, чтобы он назначал IP-адреса

для сети.

В этом случае Com'X конфигурирует свой интерфейс Ethernet Eth2 с IP-

адресом 10.25.1.1.

Com’X также запускает внутренний DHCP-сервер. Он позволяет вам

автоматически назначать IP-адрес, согласованный с вашим собственным

адресом, для любых устройств, подключенных к той же сети и

сконфигурированных для работы в качестве клиентов DHCP.

IP-адреса, назначенные Com'X, находятся в подсети 10.25.1.0/24 (начиная с

10.25.1.65, 10.25.1.66, и т. д.). Com’X не имеет возможностей маршрутизации.

В результате этим DHCP-сервером не посылаются ни Шлюз по умолчанию,

ни Сервер доменных имен.

Необходимо связаться с системным администратором объекта, чтобы

подтвердить, что сеть, в которой подключен интерфейс Eth2 Com'X:

• отделена от остальной части сети объекта;

• не нарушает работу другого DHCP-сервера.

DHCP-сервер через Wi-Fi

Когда к Com'X подключен ключ Wi-Fi, вы можете настроить конфигурацию

Com'X так, чтобы он создавал точку доступа Wi-Fi.

В таком случае Com'X создает сеть Wi-Fi с идентификатором SSID с тем же

именем, что и у Com'X, но без какого-либо ограничения доступа (без

аутентификации WEP и WPA) в этом режиме. Com'X конфигурирует свой

интерфейс Wi-Fi с IP-адресом 10.25.2.1.

Com’X также запускает внутренний DHCP-сервер на этом интерфейсе Wi-Fi.

Он позволяет вам автоматически назначать IP-адрес, согласованный с

вашим собственным адресом, для любых устройств Wi-Fi,

сконфигурированных для работы в качестве клиентов DHCP.

IP-адреса, назначенные Com'X, находятся в подсети 10.25.2.0/24 (начиная с

10.25.2.65, 10.25.2.66, и т. д.). Com’X не имеет возможностей маршрутизации.

В результате этим DHCP-сервером не посылаются ни Шлюз по умолчанию,

ни Сервер доменных имен.

69

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Связь с Com’X 510

Близкие темы

• Распределение регистров Modbus

• Управление межсетевым экраном

• Выбор измерений для регистрации или публикации

Настройки шлюза Modbus

Настройки шлюза Modbus позволяют адаптировать настройки сети к вашим

особым условиям работы.

Указанные параметры применяются для обоих портов Ethernet.

Последовательный порт

Настройка

Описание

Опции

Режим передачи

Используется, чтобы указать,

RTU, ASCII

как данные передаются по

последовательному

По умолчанию: RTU

соединению.

Продление паузы (мс)

Позволяет продлить паузу,

0 - 10 мс

используемую для

обозначения конца пакета

По умолчанию: 5 мс

Modbus RTU, в дополнение к

символам 3.5,

установленным стандартом.

Задержка между кадрами

Определяет минимальное

0, 10, 20, 30, 40, 50, 60, 70,

(мс)

время паузы между концом

80, 90, 100

полученного ответа и

началом нового запроса на

По умолчанию: 50 мс

последовательной линии.

Сервер TCP/IP

Настройка

Описание

Опции

Включение времени

Включает таймер,

Да, Нет

ожидания соединения

закрывающий соединение

сервера

Modbus TCP/IP по истечении

По умолчанию: Нет

указанного периода времени

ожидания.

Время ожидания соединения

Промежуток времени, по

1 - 65535 секунд

сервера

истечении которого

соединение TCP/IP

закрывается.

Включение прокси-сервера

Параметр, определяющий,

Да, Нет

Modbus TCP/IP

будут ли сообщения Modbus

TCP/IP от удаленных

По умолчанию: Да

клиентов отправляться

удаленным устройствам

Modbus TCP/IP,

определенным в Com’X.

Включение

Прямые сигналы,

Да, Нет

последовательных передач

полученные Modbus,

данных Modbus

передают сообщения

По умолчанию: Нет

подчиненным устройствам,

подсоединенным к

локальному

последовательному порту.

71

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Связь с Com’X 510

Клиент TCP/IP

Настройка

Описание

Опции

Тайм-аут соединения

Период времени, в течение

1 - 10 секунд

клиента (секунды)

которого Com'X будет

ожидать ответа удаленного

По умолчанию: 2

устройства Modbus TCP/IP на

запрос соединения Modbus

TCP/IP, инициированный

Com'X.

Тайм-аут сообщения клиента

Период времени, в течение

1 - 20 секунд

(секунды)

которого Com'X будет

ожидать ответа удаленного

По умолчанию: 3

устройства Modbus TCP/IP на

запрос Modbus TCP/IP,

инициированный Com'X.

Конфигурирование шлюза Modbus

Вы можете выполнять конфигурирование параметров шлюза Modbus Com'X.

Уведомление

УХУДШЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ СЕТИ

Изменять дополнительные настройки шлюза Modbus должны только

квалифицированные сотрудники. Подобные изменения должны

производиться только после ознакомления с дополнительными

настройками шлюза Modbus и при полном их понимании.

Невыполнение данных инструкций может ухудшить

производительность сети.

1. Нажмите Настройки > Связь > Шлюз Modbus.

2. Выберите необходимый Режим передачи, Продление паузы и

Задержку между кадрами для последовательного порта.

3. Выберите Да или Нет для функций Включение времени ожидания

соединения сервера, Включение прокси-сервера Modbus TCP/IP и

Включение последовательных передач данных Modbus для

сервера TCP/IP.

4. Введите Время ожидания соединения сервера в секундах, если

включено.

5. Выберите необходимые значения клиента TCP/IP для функций Тайм-аут

соединения клиента и Тайм-аут сообщения клиента.

6. Нажмите Сохранить изменения.

Настройки локального ID и ID устройств

Чтобы внешний клиент Modbus TCP/IP мог получить доступ к устройству,

подключенному к Com'X, у каждого устройства должен быть уникальный ID

или Локальный ID. Локальный ID автоматически присваивается при

создании каждого устройства и связывается с Идент. кодом подчиненного

устройства.

Идент. код подчиненного устройства - это либо

• сконфигурированный Modbus ID любого устройства, подключенного к

последовательному порту RS485;

• либо сконфигурированный Modbus ID подключенного устройство Modbus

TCP/IP;

• либо ID, используемый шлюзом Modbus TCP/IP, через который

устройство подключено к сети Ethernet.

72

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

510

Связь с Com’X 510

В данной таблице описываются настройки последовательного порта Modbus:

Поле

Описание

Опции

Скорость

Определяет скорость

1200, 4800, 9600, 19200, 38400,

передачи в

последовательной линии передачи

57600 и 115200 бод.⁽¹⁾

бодах

данных.

Заводской настройкой является

значение19200 для соответствия

значениям оборудования Schneider

Electric. Большая часть стороннего

оборудования Modbus

поддерживает эту скорость

передачи в бодах.

Четность

Определяет контрольный разряд

•

нечетный⁽²⁾

четности передаваемых байтов.

•

четный

•

нет

Заводской настройкой является

значение нечетный для

соответствия значениям

оборудования Schneider Electric.

Большая часть стороннего

оборудования Modbus

поддерживает эту настройку

четности.

Число

Определяет число стоповых битов,

1 или 2

стоповых

передаваемых между 2 байтами.

битов

Заводской настройкой является

значение1 для соответствия

значениям оборудования Schneider

Electric. Большая часть стороннего

оборудования Modbus

поддерживает это число стоповых

разрядов.

Тайм-аут

Определяет время ожидания Com'X

100 - 10000 мс

перед генерацией ошибки для

невыполненного запроса Modbus.

Заводской настройкой является

значение1000 мс для соответствия

значениям оборудования Schneider

Electric.

Сопротивление

Имеет значение 120 Ом.

Да или Нет

оконечного

резистора

Сопротивление оконечного

резистора должно активироваться,

если Com'X располагается в конце

шины Modbus. Невыполнение этого

правила может привести к

прерыванию связи.

Поляризация

Имеет значение 510 Ом.

Да или Нет

линии

последова-

Рекомендуется, чтобы ведущее

тельной

устройство выполняло

передачи

поляризацию линии. Никакое

другое ведомое устройство не

должно поддерживать

сопротивления поляризации линии

или активировать сопротивления

поляризации последовательной

линии.

⁽¹⁾ Высокое значение скорости передачи в бодах снижает время реакции, но может быть

более чувствительным к возмущениям. В случае возмущений проверьте полное

сопротивление на последовательной линии перед снижением скорости передачи в бодах.

⁽²⁾ Настройки четности или нечетности активируют проверку целостности байтов, при которой

может быть обнаружена ошибка передачи на байтовом уровне. На этом уровне отсутствует

преимущество использования этой проверки: Протокол Modbus предусматривает проверку

контрольной суммы CRC, которая поддерживает целостность всего кадра Modbus.

Конфигурирование настроек последовательного порта Modbus

Вы можете выполнять конфигурирование настроек последовательного порта

Modbus на Com’X.

74

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Связь с Com’X 510

Уведомление

УХУДШЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ СЕТИ

Изменять дополнительные настройки шлюза Modbus должны только

квалифицированные сотрудники. Подобные изменения должны

производиться только после ознакомления с дополнительными

настройками шлюза Modbus и при полном их понимании.

Невыполнение данных инструкций может ухудшить

производительность сети.

1. Нажмите Настройки > Связь > Последовательный порт Modbus.

2. Выберите требуемое значение в раскрывающемся списке Скорость

передачи в бодах.

3. Выберите требуемое значение в раскрывающемся списке Четность.

4. Выберите требуемое значение в раскрывающемся списке Количество

стоповых битов.

5. Выберите требуемое значение в раскрывающемся списке Тайм-аут.

6. Выберите Да в поле Сопротивление оконечного резистора при

оконцевании шины.

7. Выберите Да в поле Поляризация линии последовательной

передачи, если никакое другое устройство в линии не создает

поляризацию.

8. Нажмите Сохранить изменения.

Дополнительные настройки Ethernet

Дополнительные настройки Ethernet позволяют вам адаптировать

настройки сети к вашим особым условиям работы.

Указанные параметры применяются для обоих портов Ethernet.

Настройка

Описание

Опции

Время

Определяет число роутеров, через которые

1 - 255 переходов

существования

может пройти пакет TCP до того, как он

сбрасывается.

По умолчанию: 60

переходов

Включить поддержку

Keepalive-сообщение передается для

Да или Нет

протокола TCP

проверки работающего канала передачи

между устройством Com'X и его

По умолчанию: Да

подключенным хостом или для

предотвращения разрыва этого канала

передачи.

Время

Прошедшее время между двумя

1 - 7200 секунд

последовательными повторными передачами

keepalive-сообщения, если квитирование

По умолчанию: 30

предыдущей передачи не получено.

секунд

Конфигурирование дополнительных настроек Ethernet

Вы можете настраивать по своему усмотрению настройки сети в зависимости

от вашей среды. Это делается путем конфигурирования дополнительных

настроек Ethernet.

75

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Связь с Com’X 510

Уведомление

УХУДШЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ СЕТИ

Изменять дополнительные настройки Ethernet должны только

квалифицированные сотрудники. Подобные изменения должны

производиться только после ознакомления с дополнительными

настройками Ethernet и при полном их понимании.

Невыполнение данных инструкций может ухудшить

производительность сети.

1. Нажмите Настройки > Связь > Дополнительные настройки Ethernet.

2. Введите Время существования.

3. Поддержка протокола TCP включена по умолчанию.

- введите время «keepalive», либо

- нажмите Нет, чтобы отключить опцию Поддержка протокола TCP.

4. Нажмите Сохранить изменения.

Чтобы вернуть значения по умолчанию, нажмите По умолчанию.

Настройки сети ZigBee

В Com'X можно добавить до 20 устройств ZigBee (количество допустимых

устройств ZigBee определяется аппаратным ключом EBXA-USB-Zigbee).

ZigBee - это беспроводной сетевой стандарт для дистанционного

управления датчиками.

Близкие темы

• Обнаружение устройств ZigBee

Первоначальное создание сети ZigBee

Schneider Electric предоставляет принадлежности для крепления ключа

ZigBee с внешней стороны корпуса. ПРИМЕЧАНИЕ. Перед установкой или

извлечением аппаратного ключа Zigbee необходимо выключить питание

Com'X.

Дополнительную информацию см. в Инструкции для Zigbee. Выполните

данную процедуру, если сеть ZigBee еще ни разу не создавалась для Com’X.

Уведомление

НЕЦЕЛЕВОЕ ИСПОЛЬЗОВАНИЕ ОБОРУДОВАНИЯ

Не устанавливайте ключ ZigBee внутри корпуса или шкафа при

использовании параметра «Высокая мощность передачи».

Несоблюдение данных инструкций может привести к повреждению

оборудования.

1. Выключите Com’X.

2. Вставьте ключ ZigBee в один из USB-портов Com'X или подсоедините его

к Com'X с помощью USB-удлинителя.

76

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки устройства Com’X 510

Настройки устройства Com’X 510

Обзор настроек устройства

Интерфейс Настройки устройства определяет устройства, подключенные к

энергетическому серверу, например, шлюзы Ethernet, счетчики Modbus,

счетчики импульсов или аналоговые датчики.

ОСТОРОЖНО

НЕТОЧНЫЕ РЕЗУЛЬТАТЫ ДАННЫХ

Избегайте неправильной настройки конфигурации программного

обеспечения, так как это может привести к неточным отчетам и (или)

результатам данных.

Несоблюдение данных инструкций может привести к летальному

исходу, серьезным травмам или повреждению оборудования.

Com’X поддерживает до 64 устройств. Поддерживаемые Com'X устройства

описаны в примечаниях к выпуску микропрограммного обеспечения. Вы

также можете создать пользовательские модели, основанные на типах

пользовательских моделей, добавленных во вкладку Пользовательская

библиотека.

На данном изображении показан интерфейс Настройки устройства:

A. Древовидное меню

устройств

B. Характеристики

устройства

C. Отключенные

устройства

D. Командные кнопки

Древовидное меню устройств

Древовидное меню устройств представляет архитектуру связей установки.

Com’X всегда стоит в верхней части дерева. Устройства группируются по их

интерфейсам подключения: порты Ethernet, порт Modbus, цифровые входы и

аналоговые входы.

Для цифровых и аналоговых входов каждое устройство показывает свое

Имя и номер входа, к которому оно подключено.

Многоканальные выходы основного счетчика (например, импульсы кВт/ч,

кВАР/ч) могут подключаться к нескольким цифровым входам.

Для шлюза последовательной линии Modbus TCP/Modbus каждое устройство

показывает свое Название и свой Идент. код подчиненного устройства.

Нажмите устройство, чтобы отобразить его характеристики на вкладке

Основные свойства.

79

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки устройства Com’X 510

Отключенные устройства

В этой области показываются устройства, не подключенные к установке.

Измерения от этих устройств не регистрируются в журнале.

Характеристики устройства

Для выбранного устройства эта область позволяет вам:

• определить некоторые метаданные, такие как имя, физическое

местоположение, а для счетчика продукт, использование энергии и

контролируемая зона в здании;

• настроить или изменить настройки, такие как: вес импульса для счетчика

импульсов, идент. код подчиненного устройства для счетчика Modbus,

IP-адрес для шлюза и измерения, регистрируемые и публикуемые в

выбранную хостовую платформу;

• подключать и отключать нижестоящие устройства в раскрывающихся

списках, если выбранное устройство это допускает. Каждый тип

подключения имеет свою собственную область. В списке перечислены

только устройства, которые можно подключить к этому типу.

Командные кнопки

Данная таблица описывает интерфейсные кнопки:

Кнопка

Действие

Коэффициент готовности

Найти подключенные

Запускает обнаружение

Включается, когда выбраны

устройства

устройств Modbus и

Com'X или шлюз Ethernet.

автоматически находит

подключенные нижестоящие

устройства.

Удалить

Удаляет выбранное

Включается, когда выбрано

устройство.

устройство.

Удаляет или перемещает

подключенные нижестоящие

устройства в области

Отключенные устройства.

Сохранить изменения

Подтверждает изменения.

Отключена, если:

•

нет изменений на веб-

странице;

•

обязательные поля

оставлены

незаполненными. Эти

поля выделяются

красным цветом.

•

в поле введены

неподходящие

символы. Это поле

выделяется красным

цветом.

Отменить

Отменяет изменения для

-

возврата к последним

сохраненным настройкам.

Заменить

Позволяет выполнить замену

-

устройства на другое.

Список поддерживаемых устройств

Типы поддерживаемых устройств описаны в примечаниях к версии

микропрограммного обеспечения.

Посетите www.myenergyserver.com www.se.com для получения самого

актуального списка типов поддерживаемых устройств.

80

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки устройства Com’X 510

Основные свойства

Все устройства имеют интерфейсы Основные свойства и Контролируемая

зона.

Основные свойства

Все устройства имеют набор общих свойств, которые включают тип,

название, комментарий, продукт и расположение устройства.

В данной таблице представлены основные характеристики Com'X:

Поле

Описание

Комментарии

Тип

Соответствует типу выбранного

Это поле автоматически

устройства.

назначается Com'X и не может

быть изменено.

Имя

Соответствует имени устройства.

Это поле не должно содержать

следующие символы: /:*?< >| или

пробел.

Комментарий

Позволяет ввести

-

дополнительную информацию.

Продукт

Соответствует типу измерений.

Это поле доступно только для

счетчиков или датчиков.

Интервал регистрации

измерений задается в

соответствии со значением,

указанным в разделе

«Регистрация данных».

Расположение

Определяет, где физически

Например:

устройства

установлено устройство.

•

главный

распределительный щит

низкого напряжения для

электрического счетчика

•

котельное помещение для

газового счетчика

•

наружный северный фасад

для температурного

датчика

Имя устройства связано с измерением для создания счетчика в Energy

Operation. Например, измерение активной энергии для PM3250 под

названием Вентиляция Q01 создает счетчик Вентиляция Q01_

Активная энергия.

Примечание: Energy Operation получает эту информацию от Com'X для

создания измерительной архитектуры объекта.

Контролируемая зона

Контролируемая зона позволяет определить зону здания, измеряемую

счетчиком или датчиком. Объект может состоять из нескольких зданий.

Каждое здание может иметь несколько этажей. Каждый этаж может состоять

из нескольких зон. Топология объекта определяется введением значений в

полях Здание, Этаж, и Зона.

Поле Использование помогает идентифицировать устройство во вкладке

Таблица измерений. Можно использовать заранее заданное имя или

установить свое собственное.

Чтобы ввести наименование этажа, сначала нужно ввести наименование

здания. Чтобы ввести наименование зоны, сначала нужно ввести

наименование этажа.

81

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки устройства Com’X 510

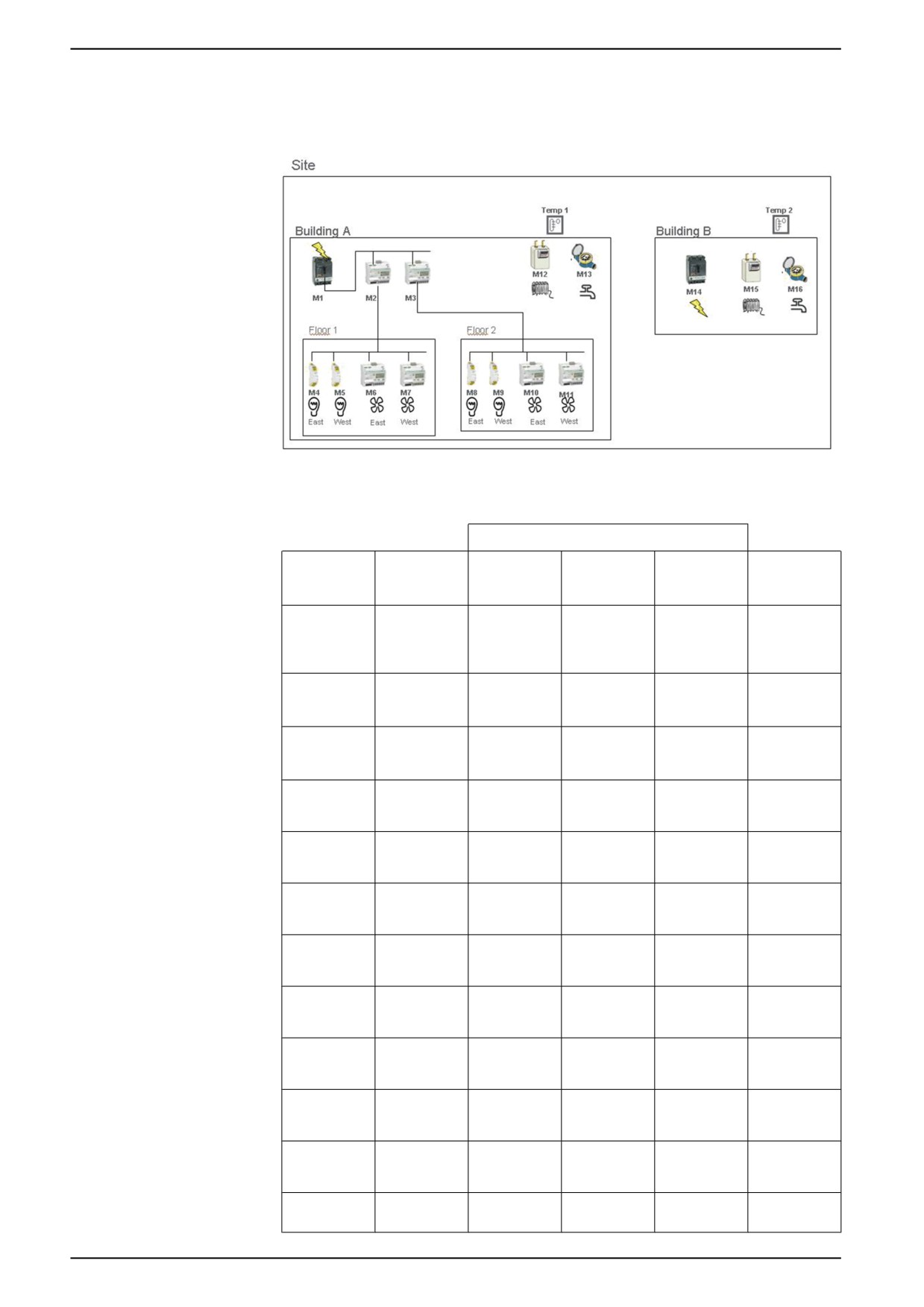

Пример: Контролируемая зона

Этот пример описывает, как определить название зданий, этажей, зон, и

применение счетчиков и датчиков объекта, состоящего из 2 зданий:

Данная таблица показывает примеры наименования для разных полей

раскрывающегося меню Контролируемая область:

Контролируемая область

Расположе-

Счетчик/

ние

датчик

устройства

Здание

Этаж

Зона

Применение

M1

Главный

Здание А

-

-

Основное

распредели-

измеритель-

тельный щит

ное

устройство

M2

Главный

Здание А

1-й

-

Субсчетчик

распредели-

тельный щит

M3

Главный

Здание А

2-й

-

Субсчетчик

распредели-

тельный щит

M4

Распредели-

Здание А

1-й

Восток

Освещение

тельный щит

1

M5

Распредели-

Здание А

1-й

Запад

Освещение

тельный щит

1

M6

Распредели-

Здание А

1-й

Восток

Вентиляция

тельный щит

1

M7

Распредели-

Здание А

1-й

Запад

Вентиляция

тельный щит

1

M8

Распредели-

Здание А

2-й

Восток

Освещение

тельный щит

2

M9

Распредели-

Здание А

2-й

Запад

Освещение

тельный щит

2

M10

Распредели-

Здание А

2-й

Восток

Вентиляция

тельный щит

2

M11

Распредели-

Здание А

2-й

Запад

Вентиляция

тельный щит

2

M12

Котельное

Здание А

-

-

Отопление

помещение

82

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки устройства Com’X 510

Контролируемая область

Расположе-

Счетчик/

ние

датчик

устройства

Здание

Этаж

Зона

Применение

M13

Вне

Здание А

-

-

Основное

помещения

измеритель-

ное

устройство

Темп1

Наружный

Здание А

Вне

-

Прочие

северный

помещения

фасад

M14

Главный

Здание B

-

-

Основное

распредели-

измеритель-

тельный щит

ное

устройство

M15

Котельное

Здание B

-

-

Отопление

помещение

M16

Вне

Здание B

-

-

Основное

помещения

измеритель-

ное

устройство

Темп2

Наружный

Здание B

Вне

-

Прочие

северный

помещения

фасад

Близкие темы

• Регистрация данных

Добавление нижестоящего устройства

Добавление нижестоящих устройств в Com’X.

1.

Нажмите основную вкладку Настройки устройства.

2.

В древовидном меню устройств нажмите на вышестоящее устройство, к

которому подключается нижестоящее устройство.

Например, выберите Com'X для подключения устройства к Com'X.

3.

Нажмите раскрывающееся меню, которое соответствует типу

подключаемого устройства:

- Раскрывающееся меню Цифровые и аналоговые входы для

устройств, подключаемых к цифровым и аналоговым входам Com'X,

например, счетчики импульсов или аналоговые датчики.

- раскрывающееся меню Последовательное соединение Modbus

для устройства Modbus. Modbus можно также автоматически

обнаружить с помощью кнопки Найти подключенные устройства.

- Раскрывающееся меню Ethernet для шлюза последовательной линии

Modbus TCP/Modbus или устройства с поддержкой протокола IP.

4.

Выберите Создать новое устройство в раскрывающемся списке

Устройство.

5.

Выберите тип создаваемого устройства в раскрывающемся списке Тип

устройства.

Примечание: В списке перечислены только устройства, которые

можно подключить к этому интерфейсу. После создания устройства

вы можете изменить тип устройства.

6.

Настройте конфигурацию устройства. См. разделы, которые

соответствуют категории устройства.

7.

Нажмите Создать, и устройство появится в древовидном меню

устройств.

83

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки устройства Com’X 510

Измерение и метаданные, экспортируемые на хостовую

платформу

Состав экспортируемых данных зависит от хостовой платформы.

Измерение и

Digital Service

метаданные

Energy Operation

CSV экспорт.

Platform

ID потребителя

-

-

-

Имя объекта

X

X

X

Имя устройства

X

X

X

Выбранное

X

X

X

измерение

Продукт

X

-

X

Параметры контролируемой зоны

Здание

X

-

X

Этаж

X

-

X

Зона

X

-

X

Применение

X

-

X

Выбор измерений для регистрации или публикации

При выборе интервала регистрации и числа величин для регистрации важно

учитывать, сколько данных регистрируется по всем устройствам.

Регистрация слишком большого числа величин на интервал может повлиять

на показатели работы Com'X, включая ухудшение времени отклика веб-

страницы и пропущенные интервалы регистрации. Например, для

интервалов регистрации менее 5 минут рекомендуется регистрировать не

более 8 устройств с общим числом величин не более 50.

1. Нажмите основную вкладку Настройки устройства.

2. Нажмите счетчик или датчик в древовидном меню устройств.

3. Нажмите основную вкладку Таблица измерений.

4. Выберите флажок в поле Регистрация для регистрируемого измерения.

5. Выберите флажок Опубликовать, чтобы отправить данные в

выбранную платформу публикации (опционально).

6. Нажмите Сохранить изменения.

Близкие темы

• Выбор платформы и частоты публикации

• Формат файла экспорта CSV

Заводские настройки в таблице измерений устройства

Некоторые изменения выбраны в таблице измерений устройства по

умолчанию.

Тип устройства

Измерение

Счетчик импульсов

•

Индекс цикла

Контактор/импульсное реле

•

Состояние

•

Число рабочих часов

Электрический счетчик учета потребления

•

Активная энергия

86

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки устройства Com’X 510

Тип устройства

Измерение

•

Реактивная энергия

Измеритель мощности

•

Активная энергия

•

Реактивная энергия

Температурный датчик сопротивления (RTD)

Температура

Аналоговые датчики 0-10 В / 4-20 мА

Аналоговое значение

Значки предупреждения таблицы измерений

Если изменение не удается получить с устройства, Com'X отображает значок

предупреждения.

Пиктограмма

Описание

Этот знак показывает, что никакого измерения не может быть

получено от этого устройства.

Встроенные счетчики импульсов

Встроенные счетчики импульсов обладают определенными

характеристиками измерений.

Характеристики измерений

Данная таблица описывает характеристики измерений встроенного счетчика

импульсов Schneider Electric:

Поле

Описание

Комментарий

Подключено к

Отображает вышестоящее

Устройство можно

устройство и номер

отключить, выбрав

цифрового входа, к которому

Подключенные устройства

подключено устройство.

отсутствуют в списке

Номер цифрового входа

вышестоящего устройства.

можно изменить. В списке

Из этого списка можно

перечислены только

переключиться с одного

доступные цифровые входы

вышестоящего устройства на

вышестоящего устройства.

другое.

Вес импульса

Счетчик активной энергии

Значение нельзя изменить,

увеличивает показание на

если имеется только один

это значение каждый раз,

возможный вес импульса,

когда принимается импульс.

например со счетчиком

Список ограничивается

iEM2000T.⁽¹⁾

значениями, которые

соответствуют выбранному

типу счетчика.

Смещение

Устанавливает смещение

Позволяет запустить счетчик

для активной энергии.

со значением, которое можно

Значение может быть

считывать на дисплее

положительным или

счетчика.

отрицательным.

Верхний диапазон

Определяет, когда счетчик

Счетчик сбрасывается на

активной энергии

ноль, когда достигает

сбрасывается на ноль.

введенного значения.

⁽¹⁾ Для получения дополнительной информации см. специальную документацию для счетчика

импульсов.

Таблица измерений

Активная энергия рассчитывается в соответствии с частотой принятых

импульсов.

87

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки устройства Com’X 510

3.

Нажмите Найти подключенные устройства, чтобы открыть окно

Обнаружение.

4.

Введите Мин. идент. код подчиненного устройства и Макс. идент. код

подчиненного устройства.

Диапазон по умолчанию от 1 до 10, диапазон допустимых значений от 1

до 247.

5.

Нажмите Запуск для обнаружения устройств.

Обнаруженные устройства показываются в списке в окне Обнаружение

Modbus. Нажмите Остановить, если вы хотите остановить процесс

Обнаружение.

6.

Отмените выбор тех устройств, которые не хотите добавлять, затем

нажмите Создать.

Окно Обнаружение Modbus закроется, и все обнаруженные устройства

появятся в древовидном меню устройств следующим образом:

• Если устройство было создано с использованием встроенной

модели, программа автоматически связывает устройство с

соответствующей моделью.

• Если устройство было создано из пользовательской модели,

которая была добавлена в пользовательскую библиотеку,

программа связывает устройство с первой моделью в списке

пользовательских устройств. В этом случае вам необходимо

выбрать соответствующую пользовательскую модель для

устройства в списке типов устройств.

Близкие темы

• Обнаружение устройств ZigBee

• Изменение устройства

Состояние обнаруженного устройства Modbus

Обнаруженные устройства могут иметь различные состояния.

Сообщение

Описание

OK

Устройство обнаружено и поддерживается Com'X.

Это устройство уже подключено

Устройство обнаружено из предыдущего окна Обнаружение

Modbus или посредством ручного ввода. Оно поддерживается

Com’X.

Неизвестное устройство

Устройство обнаружено, но оно не поддерживается Com’X. Это

происходит, если устройство является пользовательским

устройством, и никаких пользовательских моделей не создано в

Пользовательской библиотеке.

Устройства не обнаружены

Никакое устройство не подключено к этому адресу Modbus (ID

ведомого устройства).

Ручное добавление устройства Modbus

Устройства Modbus, которые не подключены, не могут быть обнаружены, но

они могут добавляться вручную с помощью следующей процедуры.

Вы можете добавить либо встроенное устройство Modbus, либо

пользовательское устройство Modbus, которое вы ранее создали во вкладке

Пользовательская библиотека.

1. Нажмите основную вкладку Настройки устройства.

89

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки устройства Com’X 510

2. Выберите вышестоящее устройство с последовательным портом

Modbus в древовидном меню устройств.

Например, необходимо выбрать Com'X для подключения устройства

Modbus к Com'X.

3. Выберите раскрывающееся меню Последовательное соединение

Modbus. Нажмите на заголовок, чтобы расширить раскрывающееся

меню Последовательное соединение Modbus.

4. Нажмите Создать новое устройство в раскрывающемся списке

Устройство.

5. Выберите Тип устройства в раскрывающемся списке.

Примечание: В списке перечислены только устройства, которые

можно подключить к последовательному порту Modbus.

6. Введите Идент. код подчиненного устройства в раскрывающемся

меню Конфигурация.

7. Нажмите Создать, и устройство появится в древовидном меню

устройств.

Близкие темы

• Основные свойства

Подключение устройств к приемнику Modbus WT4200

Приемник Modbus WT4200 представляет собой интерфейс между Com'X и

радиопередатчиками WT4200.

Каждый передатчик рассматривается приемником Modbus WT4200 как

отдельный канал.

Перед добавлением приемника Modbus WT4200 в список устройств Com'X и

подключения передатчиков необходимо выполнить конфигурирование

приемника Modbus WT4200. Конфигурацией WT4200 определяется, на какой

канал добавляется каждый из приемников. См. Руководство пользователя

беспроводных радиоустройств дальней связи PowerLogic серии WT4100 /

WT4200 для получения информации о программировании беспроводного

приемника.

ОСТОРОЖНО

НЕТОЧНЫЕ РЕЗУЛЬТАТЫ ДАННЫХ

Конфигурация Com'X должна соответствовать конфигурации приемника

Modbus WT4200.

Несоблюдение данных инструкций может привести к летальному

исходу, серьезным травмам или повреждению оборудования.

1. Нажмите основную вкладку Настройки устройства.

2. Нажмите WT4200 в древовидном меню устройств.

3. В раскрывающемся меню Канал выберите канал (C1, C2, и т.д.), к

которому должно подключаться устройство. Нажмите на заголовок,

чтобы расширить область канала.

4. Выберите Создать новое устройство в соответствующем

раскрывающемся списке цифровых входов.

5. Выберите тип создаваемого устройства в раскрывающемся списке.

В списке перечислены только устройства, которые можно подключить к

этому интерфейсу. Вам может понадобиться создать свое собственное

пользовательское устройство.

90

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки устройства Com’X 510

Встроенные устройства Ethernet

Вы можете добавлять встроенные устройства Ethernet в свою систему.

В системе вы можете добавить следующие устройства:

• Modbus TCP/IP к шлюзам последовательной линии Modbus. Эти шлюзы

используются для сбора данных от последовательных устройств.

• счетчики Modbus TCP/IP;

• Пользовательские Modbus TCP/IP к шлюзу последовательной линии,

используемому для сбора данных от последовательных устройств.

Примечание: Для сбора данных от счетчика серии PM800 с платой

Ethernet и использования этого PM800 в качестве шлюза вам необходимо

назначить 2 устройства: счетчик (например, PM850ECC) и шлюз

(шлюзPM8ECC Modbus).

Параметры конфигурации устройства Ethernet

Для устройств Ethernet, подключенных к Com’X, имеется ряд параметров.

Данная таблица показывает, как конфигурировать устройства Ethernet:

Поле

Описание

Хост

Определяет IP-адрес устройства.

Порт

Определяет номер порта

502 используется для Modbus.

Идент. код

Дает адрес только для счетчиков или устройств Modbus TCP.

подчиненного

устройства

Локальный ID

Адрес для использования при доступе к данным с устройства от

внешнего клиента. Локальный ID должен быть уникальным.

Параметр конфигурации можно отключать, только если регистрация

данных отключена для обновляемого устройства.

Близкие темы

• Запуск регистрации данных

Пользовательские устройства Ethernet

Вы можете добавить устройство Ethernet, которое основано на

пользовательской модели Ethernet.

Перед добавлением пользовательского устройства сначала необходимо

создать пользовательскую модель во вкладке Пользовательская

библиотека.

Близкие темы

• Создание пользовательской модели

Обнаружение устройств ZigBee

Функция обнаружения устройств ZigBee позволяет Com'X обнаруживать

устройства ZigBee, находящиеся в зоне действия.

Не включайте функцию обнаружения устройств ZigBee на нескольких Com'X

одновременно. Если у вас две или более сети ZigBee с включенной

функцией обнаружения устройств, то устройства ZigBee будут установлены в

этих сетях случайным образом.

92

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Ввод в эксплуатацию Com’X 510

Ввод в эксплуатацию Com’X 510

Близкие темы

• Выбор платформы и частоты публикации

Обзор ввода в эксплуатацию

На вкладке Ввод в эксплуатацию можно просматривать уведомления о

конфигурации и вводить в эксплуатацию различные функции.

Ввод в эксплуатацию позволяет вам

• Убедиться, что настройка конфигурации завершена.

• Запускать или останавливать регистрацию данных.

• Отправлять архитектуру измерений в Energy Operation. Эта опция

доступна, только если Energy Operation выбрана в качестве платформы

для публикации.

• Экспортировать зарегистрированные данные вручную на выбранную

хостовую платформу.

• Запускать периодическую публикацию данных на выбранную хостовую

платформу.

Интерфейс ввода в эксплуатацию

Используйте интерфейс ввода в эксплуатацию для начала регистрации и

публикации данных.

Данная таблица показывает поля для ввода в эксплуатацию:

Поле

Описание

Уведомления

Показывает состояние процесса настройки конфигурации.

Если пропущены какие-либо поля, обязательные для

заполнения, или параметры, отображается ссылка на

соответствующую вкладку. Нажмите ссылку для переадресации

на вкладку.

Регистрация данных

Показывает кнопку для запуска регистрации данных. Кнопка

отключена, если:

•

настройка конфигурации не завершена;

•

нет выбранных данных для регистрации.

Топология⁽¹⁾

Отправляет архитектуру измерений на Energy Operation. Это

создает иерархию измерений в Energy Operation. Эта опция

доступна, только если Energy Operation выбрана в качестве

платформы для публикации.

Если вы не отправляете топологию в Energy Operation, все

измерения появятся под объектом под названием Site

Newmeters.

Публикация

Позволяет вам экспортировать зарегистрированные данные

вручную на хостовую платформу.

Панель состояния

Показывает последовательные шаги с соответствующим

состоянием, когда запускается публикация: от создания файла

данных до передачи файла на сервер базы данных.

Если во время публикации возникает ошибка, обратитесь к

журналам обслуживания.

⁽¹⁾ Если вы изменяете топологию Com'X или меняете конфигурацию Com'X, добавляя

некоторые значения измерения или измерительные устройства после первой публикации, не

используйте кнопку Отправить топологию. Свяжитесь с местной службой технической

поддержки Schneider Electric.

95

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Мониторинг Com’X 510

Мониторинг Com’X 510

Обзор мониторинга

Com’X предоставляет страницы для просмотра данных и тенденций в

реальном времени наряду с тенденциями журнала статистических данных и

панелями управления.

Данные с устройств на цифровых и аналоговых входах недоступны во

вкладке Мониторинг.

Данные в реальном времени

Страница Данные в реальном времени отображает как базовые показания

выбранных устройств в реальном времени, так и сводные данные устройств.

Просмотр отдельного устройства

Страница Просмотр отдельного устройства отображает следующую

информацию для выбранного устройства:

Меню

Описание

Контролируемая зона

Параметры, описывающие местоположение и

использование устройства, как указано в разделе Основные

характеристики

Gauges

Аналоговое представление показаний устройства.

Опциями являются Ток нагрузки (A), Питание, Напряжение

LL и Напряжение LN.

Basic

Основные общие показания выбранного устройства.

Электроэнергия

Табличное представление данных по электроэнергии.

Demand

Табличное представление данных потребления

электроэнергии.

Power Quality

Табличное представление данных качества

электроэнергии.

Близкие темы

• Основные свойства

Просмотр данных в реальном времени для отдельного устройства

Вы можете выполнять просмотр данных в реальном времени для отдельного

устройства.

1. Нажмите Мониторинг > Данные в реальном времени > Просмотр

отдельного устройства.

2. Выберите устройство из выпадающего списка Устройство. Индикаторы

отображают данные от выбранного устройства.

3. Для просмотра каждого набора данных щелкните раскрывающиеся

меню.

Просмотр сводной таблицы устройств

Просмотр сводной таблицы устройств предоставляет сводные данные с

одного или более выбранных устройств.

97

-------------------------------------------------------------------------------------------------------------------------------------------------------------

510

Мониторинг Com’X 510

Ниже перечислены измерения, отображаемые в каждой сводной таблице.

Сводные данные

Измерение

Цепь

•

Потребляемый среднекв. ток (A)

•

Активная мощность (кВт)

•

Коэффициент мощности

•

Состояние выключателя

Ток нагрузки

Среднекв. ток на фазу (A)

Потребляемый ток

Среднекв. потребляемый ток на фазу (А)

Мощность

•

Текущая потребляемая мощность (кВт)

•

Пиковая потребляемая мощность (кВт)

•

Записанное время и дата

Энергия отпущенная

•

Активная энергия отпущенная (кВт/ч)

•

Реактивная энергия отпущенная (кВАР/ч)

•

Активная энергия суммарная (кВт/ч)

•

Реактивная энергия суммарная (кВАР/ч)

Энергия полученная

•

Активная энергия полученная (кВт/ч)

•

Реактивная энергия полученная (кВАР/ч)

•

Активная энергия суммарная (кВт/ч)

•

Реактивная энергия суммарная (кВАР/ч)

Качество электроэнергии

•

Коэффициент мощности суммарный

•

Частота (Гц)

•

Полный коэф. гармоник по напряжению LL (В)

•

Полный коэф. гармоник по напряжению LN (В)

Просмотр сводной таблицы устройств

Вы можете просматривать сводные таблицы устройств.

1. Нажмите Мониторинг > Данные в реальном времени > Просмотр

сводной таблицы устройств.

2. Выберите сводную таблицу, которую хотите просмотреть.

3. Выберите устройство(а) из списка Выбор устройств Отображаются

требуемые данные.

Для текущего сеанса выбранные настройки остаются в силе, даже если

вы выходите из Просмотра сводной таблицы устройств.

Анализ тенденций в реальном времени

Анализ тенденций в реальном времени позволяет просматривать и

сохранять (в виде изображения или .csv-файла) точки данных от различных

устройств и/или величин в реальном режим времени.

Просмотр графика или таблицы анализа тенденций в реальном времени

Вы можете просматривать в реальном режиме времени тенденции

нескольких устройств и величин.

1. Нажмите Мониторинг > Данные в реальном времени > Анализ

тенденций в реальном времени.

98

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Мониторинг Com’X 510

Период

Описание

По дням

По умолчанию отображается текущий день по сравнению с

предыдущим днем по часам.

По неделям

По умолчанию отображается текущая неделя по сравнению с

предыдущей неделей по дням.

По 4 недели

По умолчанию отображается текущий четырехнедельный период

по сравнению с прошедшим четырехнедельным периодом.

Месяцы располагаются по дню недели, а не по дню месяца.

По годам

По умолчанию отображается текущий календарный год по

сравнению с предыдущим годом по месяцам.

Просмотр графика или таблицы панели управления

Вы можете просматривать информационные панели управления.

1.

Нажмите Мониторинг > Панели управления.

2.

Нажмите категорию панели управления:: Электроэнергия или Журнал

тенденций.

3.

Выберите устройство из списка Доступные устройства, затем

выберите величину из списка Доступные величины.

Примечание: Для панели Журнал тенденций вы можете выбрать

одно устройство с несколькими величинами (макс. 12) или несколько

устройств (макс. 4) с одной величиной.

4.

Выберите панель управления Период (только энергия).

Отображается требуемое графическое изображение.

5.

По желанию можно детализировать панель управления:

a. Нажмите на пиктограмму календаря

для выбора новой

начальной даты для панели Период.

Для панели Журнал тенденций можно также выбрать конечную

дату для отображения периода до 92 дней.

b. Выберите тип графического изображения.

c. Нажмите на разделитель между списком устройств и графическим

изображением, чтобы раскрыть область выбора и увеличить

область просмотра панели.

6.

Нажмите ТОЧКИ НАБЛЮДЕНИЯ, чтобы просмотреть данные в

табличной форме.

Примечание: График обновляется, только если Период включает

текущий день. В противном случае панель управления остается

статичным.

Сохранение точек данных или графика панели управления

Вы можете сохранить данные из панели управления (Электроэнергия или

Журнал тенденций) в виде .csv-файла или изображения.

1. Откройте панель управления.

2. Нажмите ЭКСПОРТ ДАННЫХ, затем следуйте указаниям браузера для

сохранения файла. Либо нажмите ТОЧКИ НАБЛЮДЕНИЯ для

предварительного просмотра данных, а затем нажмите Экспорт

данных.

3. Для сохранения графика в виде изображения щелкните по нему правой

кнопкой мыши, а затем нажмите Сохранить изображение как.

Следуйте подсказкам своего браузера для сохранения файла.

100

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Мониторинг Com’X 510

Ссылки панели управления

Вы можете сохранить ссылку панели управления, чтобы не выбирать из

главного меню каждый раз, когда вам необходим доступ к панели

управления.

Данная таблица описывает методы сохранения ссылки панели управления.

Опция

Описание

Закладка в браузере

Позволяет пользователям получать доступ к панели

управления на том компьютере, на котором была создана

закладка.

Для установки закладки в вашем браузере следуйте

инструкциям.

Ссылка на документацию

Позволяет всем пользователям получать доступ к

сохраненной панели управления со страницы «Ссылки».

Служба сообщений

Позволяет пользователям вставлять URL панели

управления в текст электронного письма, SMS или другого

средства передачи сообщений.

Получатель электронной почты должен иметь аккаунт

пользователя с уровнем доступа по крайней мере

Просмотр для вкладки Панель управления.

Близкие темы

• Ссылки

• Управление пользователями

Использование киоска панели управления

Пользователь в группе с любыми разрешениями на изменение подпадает

под действие Тайм-аута неактивности сеанса, сконфигурированного в

Настройках группы.

Для отображения панели управления в режиме киоска без тайм-аута сеанса

рекомендуется выполнить вход в систему в качестве пользователя в группе

по умолчанию Гость. Как вариант, вы можете создать группы пользователей

киоска с разрешениями только для просмотра вкладки Панели управления

и без других разрешений на просмотр или изменение.

Для просмотра киоска панели управления:

1. Откройте панель управления.

2. Нажмите Киоск.

Панель управления откроется в полноэкранном режиме.

Примечание: График обновляется, только если Период включает

текущий день. В противном случае панель управления остается

статичной.

Близкие темы

• Настройки группы

Экспорт статистических данных

Экспорт статистических данных позволяет определить величины

устройства для последующей загрузки и экспорта .csv-файла для каждого

устройства.

Формат журнала данных и имени файлов такие же, как при публикации с

помощью функции CSV экспорт.

101

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Мониторинг Com’X 510

Доступные величины ограничены величинами, сконфигурированными для

регистрации данных.

Близкие темы

• Формат файла экспорта CSV

• Выбор измерений для регистрации или публикации

Экспорт статистических данных

Используйте экспорт статистических данных для определения величин

устройства для последующей загрузки и экспорта .csv-файла для каждого

устройства.

1. Нажмите Мониторинг > Панели управления > Экспорт

статистических данных.

2. Выберите устройство, а затем выберите одну или более из Доступных

величин.

3. Нажмите

, чтобы переместить устройства/величины в очередь.

4. Повторите данные действия для каждого устройства, а затем нажмите

Загрузить.

В вашу стандартную папку для загрузок будет загружен .zip-файл с именем в

формате ИмяУстройства_Дата&Время.zip.

Пользовательские веб-страницы

Вы можете просматривать пользовательские веб-страницы, добавленные в

Com’X.

Вы можете просматривать пользовательские веб-страницы в разделе

Мониторинг > Пользовательские страницы.

Близкие темы

• Добавление пользовательской веб-страницы

102

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Диагностика Com’X 510

Диагностика Com’X 510

Обзор диагностики

Диагностика дает статические данные о Com'X и подключенных

устройствах. Она также позволяет выполнять чтение регистров вручную и

проверять состояние связи с подключенными устройствами.

Статистика

Статистика отображает показания, накопленные с момента последнего

сброса Com'X.

Если произошло отключение питания Com'X или параметры устройства были

сброшены вследствие смены конфигурации или другого события, все

накопленные значения сбрасываются на ноль.

Просмотр статистики

Вы можете просматривать показания, накопленные с момента последнего

сброса Com'X.

1. Нажмите Диагностика > Статистика.

2. Нажмите одну из следующих категорий:Сеть или Modbus.

3. Нажмите раскрываемое меню для группы статистики, которую хотите

просматривать.

4. Нажмите Обновить, если хотите обновить данные.

Примечание: Статистика сети обновляется примерно через каждые

10 секунд.

Сброс статистики

Вы можете выполнить сброс показаний сети или Modbus, накопленных с

момента последнего сброса Com'X.

1. Нажмите Диагностика > Статистика.

2. Нажмите одну из следующих категорий: Сеть или Modbus.

3. Нажмите Сброс, затем нажмите Да для подтверждения сброса.

Сбрасываются параметры во всех раскрываемых меню.

Статистика Modbus

Для вашего устройства доступна статистика Modbus.

Параметр

Описание

RS485

Полученные сообщения

Счетчик, увеличивающий значение при каждом получении

сообщения.

Переданные сообщения

Счетчик, увеличивающий значение при каждой отправке

сообщения.

Тайм-ауты сообщения

Счетчик, увеличивающий значение каждый раз при

отправке сообщения запроса без получения ответного

сообщения за допустимый период времени. Тайм-ауты

обычно возникают в результате неправильной настройки

или из-за не отвечающего устройства.

104

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Диагностика Com’X

510

Параметр

Описание

Ошибки CRC

Счетчик, увеличивающий значение каждый раз, когда

контрольная сумма/CRC, которую имеет принятый кадр, не

совпадает с рассчитанной.

Ошибки протокола

Счетчик, увеличивающий значение при каждом получении

неверно сформированного сообщения.

Полученные исключения

Счетчик, увеличивающий значение при каждом получении

исключения.

Сведения об устройстве

Подробная таблица, предоставляющая удаленную

статистику об устройстве. Нажмите ссылку для открытия

таблицы в новом окне.

Сервер TCP/IP

Полученные сообщения

Счетчик, увеличивающий значение при каждом получении

сообщения.

Переданные сообщения

Счетчик, увеличивающий значение при каждой отправке

сообщения.

Ошибки протокола

Счетчик, увеличивающий значение при каждом получении

неверно сформированного сообщения.

Активные соединения

Значение состояния, представляющее количество

соединений, активных на момент обновления страницы

диагностики. Нажмите ссылку для открытия диалогового

окна со списком всех активных внешних соединений

клиента.

Сумма соединений

Счетчик, увеличивающий значение каждый раз, когда

происходит соединение с Com’X.

Максимум соединений

Значение состояния, представляющее максимальное

количество соединений, которые были выполнены с

момента включения.

Клиент TCP/IP

Полученные сообщения

Счетчик, увеличивающий значение при каждом получении

сообщения.

Переданные сообщения

Счетчик, увеличивающий значение при каждой отправке

сообщения.

Тайм-ауты сообщения

Счетчик, увеличивающий значение каждый раз при

отправке сообщения запроса без получения ответного

сообщения за допустимый период времени. Тайм-ауты

обычно возникают в результате неправильной настройки

или из-за не отвечающего устройства.

Тайм-ауты соединения

Счетчик, увеличивающий значение при каждом тайм-ауте

устройства на запрос соединения.

Ошибки протокола

Счетчик, увеличивающий значение при каждом получении

неверно сформированного сообщения.

Полученные исключения

Счетчик, увеличивающий значение при каждом получении

исключения.

Сведения об устройстве

Подробная таблица, предоставляющая удаленную

статистику об устройстве. Нажмите ссылку для открытия

таблицы в новом окне.

Статистика сети

Ваше устройство позволяет просматривать статистику сети.

Параметр

Описание

Ethernet

Скорость

Строка состояния, отображающая настройку скорости,

используемой для связи с партнером для соединения.

Параметры: 10 Мбит/с или100 Мбит/с

Дуплекс

Строка состояния, отображающая параметры дуплекса.

Параметры: Полный дуплекс или Полудуплекс

105

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Диагностика Com’X 510

Параметр

Описание

Конфликты

Счетчик, увеличивающий значение при каждой повторной

передаче кадра из-за обнаружения конфликта.

Ошибки CRC

Счетчик, увеличивающий значение каждый раз, когда

контрольная сумма/CRC, которую имеет принятый кадр, не

совпадает с рассчитанной.

Ошибки цикла

Счетчик, увеличивающий значение при каждом

обнаружении полученной ошибки кадра.

Полученные пакеты в порядке

Счетчик, увеличивающий значение при каждом успешно

принятом пакете.

Полученные пакеты

Счетчик, увеличивающий значение при каждой потере

отброшенные

принятого пакета.

Ошибки приема

Счетчик, увеличивающий значение при каждом принятом

пакете с ошибкой приема.

Переданные пакеты в порядке

Счетчик, увеличивающий значение при каждом успешно

переданном пакете.

Отправленные пакеты

Счетчик, увеличивающий значение при каждой потере

отброшенные

переданного пакета.

Ошибки передачи

Счетчик, увеличивающий значение каждый раз, когда

переданный пакет показывает ошибку передачи.

Чтение регистров устройства

Функция Читать регистры устройства позволяет Com'X читать данные

регистров Modbus локальных и удаленных устройств.

Ниже приведены настройки функции Читать регистры устройства.

Параметр

Описание

Опции

Имя устройства

Выбирает устройство для

—

чтения из списка ранее

добавленных устройств.

Чтение с устройства, не

определенного в списке,

можно выполнить, введя его

локальный ID.

Локальный ID

Адрес (локальный ID)

1-255

устройства для чтения.

По умолчанию: 1

Начальный регистр

Первый регистр для чтения.

По умолчанию: 1000

Число регистров

Число регистров для чтения.

1-125

По умолчанию: 10

Регистр

Столбец, отображающий

—

номера регистров.

106

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Диагностика Com’X 510

Параметр

Описание

Опции

Значение

Столбец, отображающий

—

данные, хранимые в каждом

регистре.

Полученные значения

зависят от устройства,

соединенного с Com’X. Для

получения дополнительной

информации о значениях,

хранимых в регистрах,

обратитесь к документации

для подключенного

устройства.

Тип данных

Меню для выбора типа

Выберите регистры

данных хранения и формата

хранения, входные регистры,

регистров (десятичный,

выходные обмотки, входные

шестнадцатеричный,

обмотки или ID устройства.

бинарный или ASCII),

которые вы хотите передать.

По умолчанию: Регистры

хранения.

Чтение регистров устройства

Вы можете считывать регистры Modbus с локальных и удаленных устройств

с помощью функции Читать регистры устройства.

1. Нажмите Диагностика > Читать регистры устройства

2. Выберите устройство из раскрывающегося списка Имя устройства или

выберите Выбрать по ID устройствадля устройств, которых нет

в списке устройств.

3. Если вы выбираете Выбрать по ID устройства, введите Локальный ID.

Если вы выбрали имя устройства на предыдущем шаге, это поле

заполняется автоматически.

Примечание: Идент. код подчиненного устройства является

идентификатором на последовательном порте, к которому оно

подключено. Локальный ID является идентификатором, который

использует Com’X.

4. Введите начальный регистр и число регистров для чтения.

5. Выберите тип данных.

6. Если вы выбрали Регистры хранения или Входные регистры,

выберите формат для передаваемых данных.

7. Нажмите Читать.

Проверка связи

Состояние связи с устройством оценивается при каждом соединении,

инициированном Com'X, например, при использовании вкладки «Данные в

реальном времени».

Если включена опция Нерабочее время, Com'X разрывает связь с

устройством после двух последовательных тайм-аутов сообщений. Com'X

рассматривает устройство как неработающее и не делает попыток связаться

с ним снова, пока не истечет Нерабочее время.

Это сокращает ненужный сетевой трафик посредством исключения

сообщений неработающему устройству. Вы можете обойти таймер, запустив

проверку связи вручную.

Если функция Нерабочее время не включена, то Com'X продолжает делать

попытки связаться с устройством, и тайм-ауты от не отвечающих устройств

будут влиять на полосу пропускания внешних клиентов.

107

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пользовательская библиотека Com’X 510

Пользовательская библиотека Com’X 510

Пользовательские модели

Com'X поддерживает использование пользовательских моделей.

Пользовательская модель - это любая модель, отличная от встроенной

модели от Schneider Electric. Для использования пользовательской модели

необходимо сначала создать пользовательскую модель. Пользовательская

модель может быть:

• основана на существующей модели Schneider Electric;

• основана на предварительно созданной пользовательской модели;

• совершенно новой моделью.

Если пользовательская модель основана на уже существующей модели

Schneider Electricили предварительно созданной пользовательской модели,

то новая модель наследует характеристики базовой модели, на которой она

основана. Перенос характеристик упрощает задачу создания новой

пользовательской модели, так как для ее создания вам необходимо только

добавлять или редактировать характеристики, уникальные для новой

пользовательской модели.

Создание пользовательской модели

Для использования пользовательской модели необходимо сначала создать

пользовательскую модель.

1.

Нажмите основную вкладку Пользовательская библиотека.

2.

Нажмите +Создать в левой нижней части страницы.

Открывается диалоговое окно Создать пользовательскую модель.

3.

Введите следующие настройки:

Поле

Настройка

Выбрать тип модели

Выберите тип модели из списка. Этот выбор определяет

структуру свойств новой пользовательской модели.

Создать модель

Выберите основу для новой пользовательской модели:

•

новая;

•

на основе модели Schneider Electric;

•

на основе пользовательской модели.

<базовый тип модели>

Если вы создаете новую пользовательскую модель на основе

существующей модели Schneider Electric или

пользовательской модели, выберите существующую модель,

на которой базируется новая модель.

Название модели

Введите название новой пользовательской модели или

примите название по умолчанию

Значение продукта по

Выберите коммунальный ресурс по умолчанию для новой

умолчанию

модели.

Значение

Выберите значение по умолчанию для способа

использования по

использования новой модели.

умолчанию

4.

Нажмите Создать.

Диалоговое окно закрывается; открывается страница характеристик

созданной пользовательской модели для настройки начальной

конфигурации.

109

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пользовательская библиотека Com’X 510

Изменение пользовательской модели

Вы можете изменить настройки существующей пользовательской модели.

1. Нажмите основную вкладку Пользовательская библиотека.

2. Отобразится список существующих моделей. Либо:

- нажмите Модели в дереве навигации, чтобы отобразить список всех

моделей, либо

- нажмите Модели, затем <Тип модели> (для типа модели, которую

вы хотите изменить), чтобы отобразить список моделей выбранного

типа.

3. Нажмите на модель в списке, которую хотите изменить.

4. Выполните редактирование конфигурируемых свойств для выбранной

модели.

5. Нажмите Сохранить изменения.

Удаление пользовательской модели

Вы можете удалить модель только в том случае, если на основании этой

модели не созданы никакие устройства.

1. Нажмите основную вкладку Пользовательская библиотека.

2. Отобразится список существующих моделей. Либо:

- нажмите Модели в дереве навигации, чтобы отобразить список всех

моделей, либо

- нажмите Модели, а затем <Тип модели> (для типа модели, которую

вы хотите удалить), чтобы отобразить список моделей выбранного

типа.

3. Выполните одно из следующих действий. Либо:

- для удаления одной модели нажмите на пиктограмму удаления (

)

в ряду для модели, которую хотите удалить, либо

- для удаления нескольких моделей поставьте галочку рядом с

моделями, которые вы хотите удалить, затем нажмите Удалить.

Модель удаляется, когда вы подаете команду удаления. Появляется

окно с отсутствием сообщений и с запросом подтвердить команду

удаления.

Экспортирование одной или нескольких пользовательских моделей

Вы можете экспортировать пользовательские модели.

1. Нажмите основную вкладку Пользовательская библиотека.

2. Перейдите к модели, которую вы хотите экспортировать. Либо:

- нажмите Модели в дереве навигации, чтобы отобразить список всех

моделей, либо

- нажмите Модели, затем Тип модели (для модели, которую хотите

экспортировать).

3. Выполните одно из следующих действий. Либо:

- для экспорта одной модели нажмите на пиктограмму Экспорт (

)в

ряду для модели, которую хотите экспортировать, либо

- для экспорта нескольких моделей поставьте галочку рядом с

моделями, которые хотите экспортировать, затем нажмите Экспорт.

Экспортированная модель упаковывается в .zip-файл и отправляется в

папку для загрузки по умолчанию вашего браузера.

110

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

510

Пользовательская библиотека Com’X 510

3.

Введите следующие настройки:

Поле

Настройка

Выбрать тип модели

Выберите Modbus RTU или Modbus TCP.

Создать модель

Выберите основу для новой пользовательской модели:

•

новая;

•

на основе модели Schneider Electric;

•

на основе пользовательской модели.

<базовый тип модели>

Если вы создаете новую пользовательскую модель на основе

существующей модели Schneider Electric или

пользовательской модели, выберите существующую модель,

на которой базируется новая модель.

Название модели

Введите название новой пользовательской модели или

примите название по умолчанию Подчиненное устройство

Modbus RTU_custom или Подчиненное устройство сети

Modbus TCP_custom.

Значение продукта по

Выберите коммунальный ресурс по умолчанию для новой

умолчанию

модели.

Значение

Выберите значение по умолчанию для способа

использования по

использования новой модели.

умолчанию

4.

Нажмите Создать.

Диалоговое окно закрывается; открывается страница характеристик

созданной пользовательской модели для настройки начальной

конфигурации.

Определение пользовательского подчиненного устройства Modbus

После создания модели пользовательского подчиненного устройства Modbus

необходимо завершить ее определение во вкладке Пользовательская

библиотека.

Для данной процедуры необходимо наличие созданной пользовательской

модели.

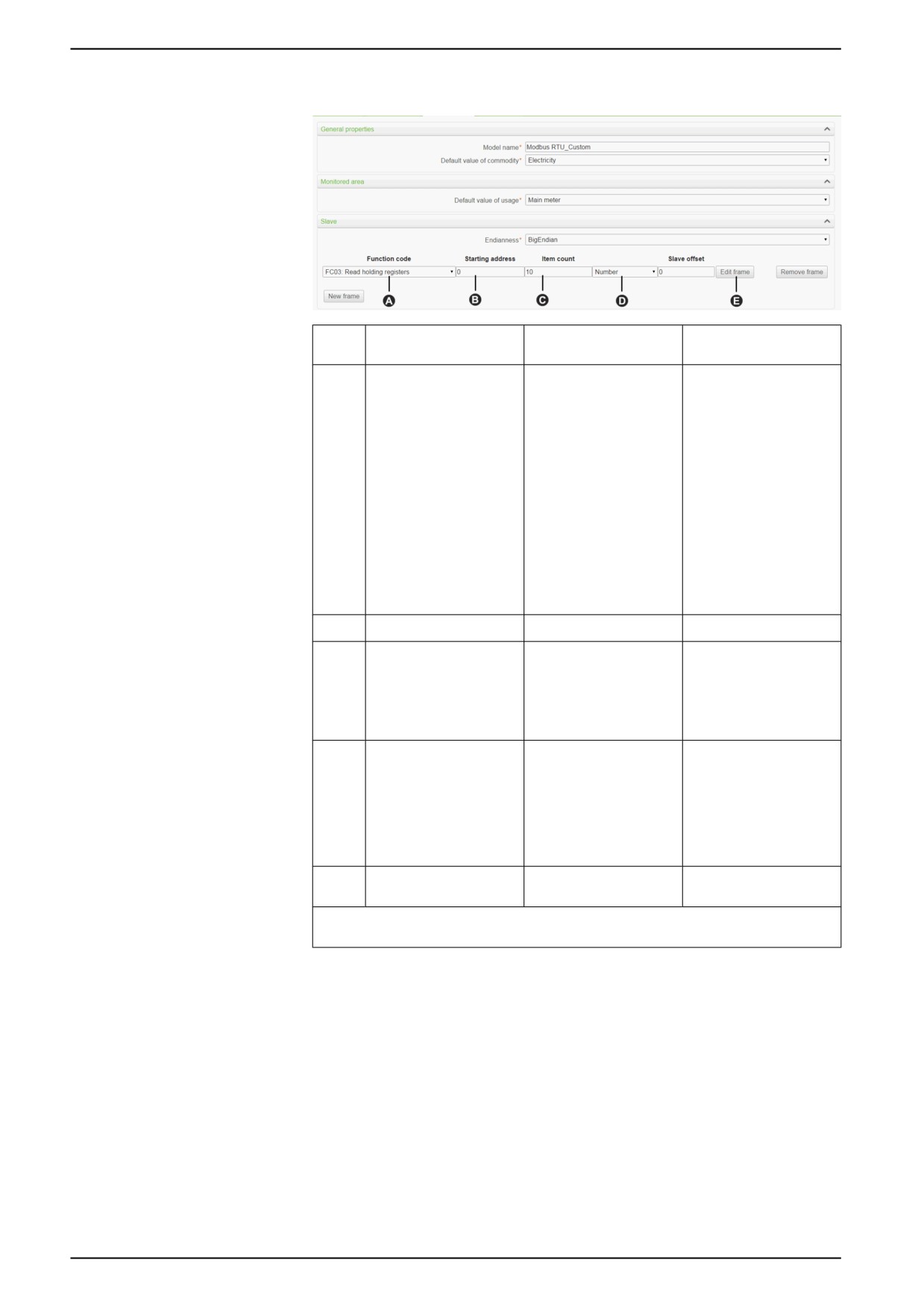

1. Выберите новую модель в древовидном меню моделей, затем нажмите

раскрывающееся меню Подчиненное устройство.

2. Выберите порядок считывания в раскрывающемся списке Порядок

следования байтов.

Эта настройка описывает порядок регистров, который должен

использоваться, когда переменная форматируется с более чем 1

регистром.

Примечание: Порядок следования байтов зависит от устройства и

должен выбираться в настройках Com'X. Например, PM700 - это

обратный порядок байтов, а PM800 - это прямой порядок байтов.

Настройка порядка следования байтов не используется, если

переменные форматируются с 16-битными регистрами.

3. Нажмите Новый кадр.

112

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пользовательская библиотека Com’X 510

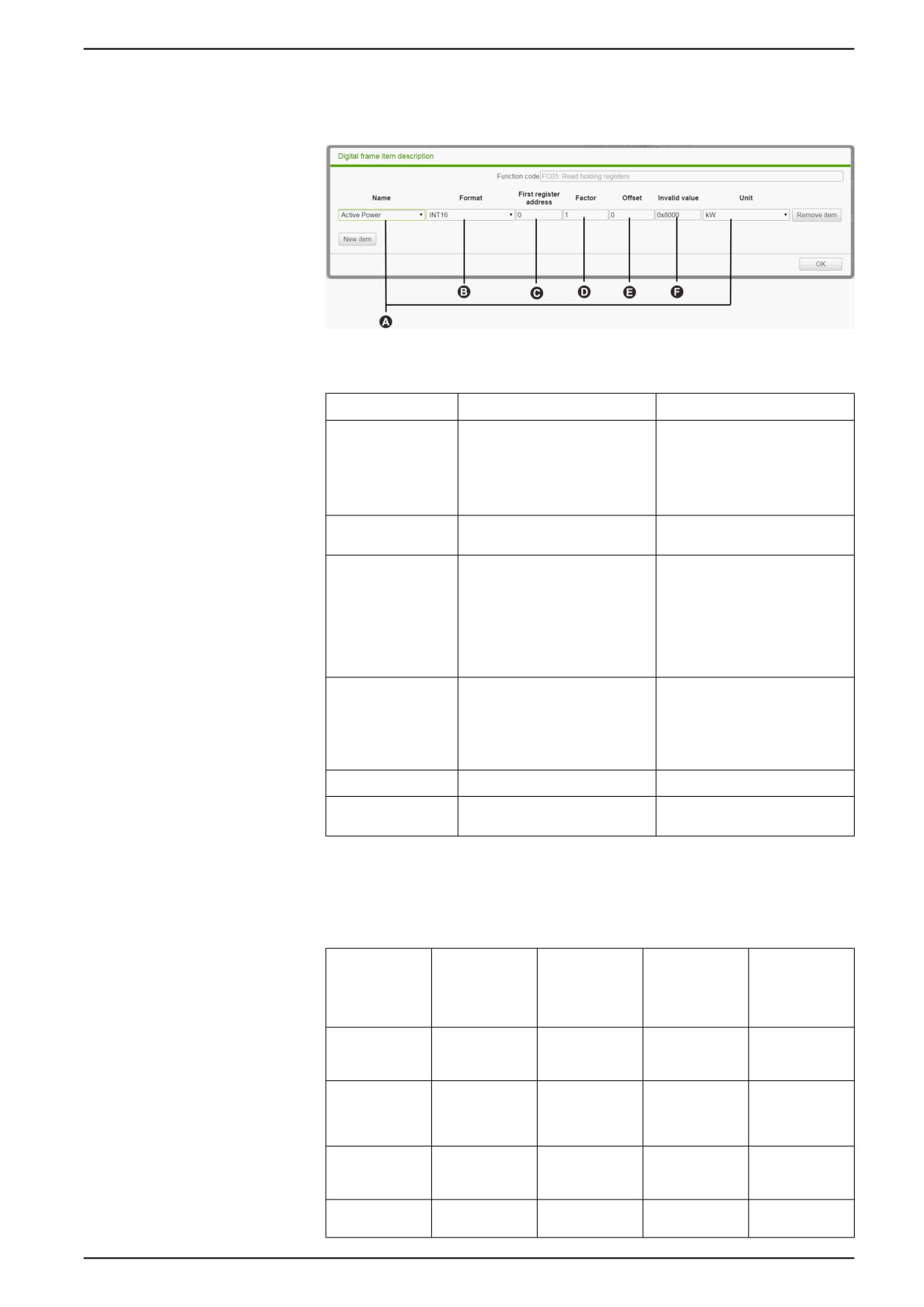

Примеры регистра пользовательского ведомого

устройства Modbus

Номер

Чтение/

Масшт.

Регистр

регистра

запись

множитель

Единица

Формат

Интервал

Описание

1037

1

Ч

x1

кВт

INT

+/-0...32767

Суммарная

активная

мощность

1041

1

Ч

x1

кВАР

INT

+/-0...32767

Суммарная

реактивная

мощность

1049

1

Ч

x1000

Нет

INT

-1000...1000

Суммарный

коэффициент

мощности

1054

1

Ч

x10

Гц

INT

0...4000

Частота

системы

При чтении документации на устройство представляется, что все

переменные можно считывать с 1 кадром регистров (код функции 03),

начиная с регистра 1037 и заканчивая регистром 1054 (отсчет = 18).

Постреквизиты: Перейдите к разделу «Создание кадра Modbus» для

определения нового кадра.

Создание кадра Modbus

Для улучшения производительности можно привязать несколько

переменных к одному кадру.

В протоколе Modbus обмен данных описывается кадрами. Кадр является

запросом на прочтение массива последовательных переменных. Несколько

кадров могут быть необходимы для доступа ко всем переменным

устройства. Чтобы повысить производительность, уменьшите количество

кадров наложением нескольких переменных на один и тот же кадр.

113

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пользовательская библиотека Com’X 510

1. При нажатии на Новый кадр появляется новая строка с настройками по

умолчанию.

Пози-

ция

Имя

Описание

Опции

A

Код функции

Указывает типы

•

FC01: обмотки

запросов на чтение,

(массив выходных

который может

или внутренних

выполнять

битов)

энергетический сервер.

•

FC02: дискретный

вход (массив

входных битов)

•

FC03: регистры

хранения (массив

выходных или 16-

битных внутренних

регистров)

•

FC04: входные

регистры (массив

16-битных входных

регистров)

B

Начальный адрес

Указывает адрес.

0-65535⁽¹⁾

C

Счет позиций

Указывает число

•

1-1000 для кода

элементов, которые

функции FC01 или

содержит кадр.

FC02

•

1-125 для кода

функции FC03 или

FC04

D

Номер

Указывает тип

•

Булева

информации, которая

переменная для

отображается на

кода функции FC01

данном кадре.

или FC02

•

Булева

переменная для

кода функции FC03

или FC04

E

Редактировать кадр

Описывает переменные

-

данного кадра.

⁽¹⁾Имеется смещение между номером и адресом регистра. Номера регистров можно

найти в документации на устройство.

2.

По завершении добавления и конфигурирования настроек кадра

нажмите Сохранить изменения.

Создание переменных Modbus

В рамках определения пользовательского ведомого устройства Modbus вам

потребуется настроить переменные Modbus, считываемые кадром Modbus.

114

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пользовательская библиотека Com’X 510

1. Нажмите Редактировать кадр.

Появляется диалоговое окно, которое позволяет вам настроить каждую

переменную.

2.

Нажмите Новая позиция для создания новой переменной и заполните

различные поля:

Поле

Описание

Комментарий

Имя и единица

Позволяет выбрать имя

Вы можете выбрать

измерения

переменной из списка имен.

«Пользовательское» в

Имя переменной определяет

раскрывающемся списке и

доступные варианты единиц

ввести новую текстовую строку

измерения.

для поля имени и поля

единицы измерения.

Формат

Указывает формат данного

Доступны различные форматы,

числа.

как описано в таблице ниже.

Первый адрес

Указывает первый номер

Номер регистра должен

регистра

регистра.

относиться к диапазону кадра.

Если формат содержит более 1

регистра, настройка проверяет,

чтобы последний регистр,

используемый при этом

измерении, находился внутри

содержимого кадра.

Коэффициент

Отображаемое измерение =

Отображаемое измерение - это

(передаваемое значение x

значение, показываемое в

коэффициент) + смещение.

таблицах измерений.

Передаваемое значение - это

измерение, выполненное

счетчиком.

Смещение

Недействительное

Указывает, что передаваемое

-

значение

значение недействительное.

3.

По завершении добавления и конфигурирования настроек кадра

нажмите OK, чтобы закрыть диалоговое окно, затем нажмите

Сохранить изменения.

Таблица описывает доступные форматы:

Использовать

настройку

«Порядок

Минимальное

Максималь-

следования

Формат

Описание

значение

ное значение

байтов»

INT16

1 регистр со

-32768

32767

Нет

знаковым

целым числом

UINT16

1 регистр с

0

65535

Нет

положитель-

ным целым

числом

INT32

2 регистра со

-2147483648

2147483647

Да

знаковым

целым числом

UINT32

2 регистра с

0

4294967295

Да

115

-------------------------------------------------------------------------------------------------------------------------------------------------------------

510

Пользовательская библиотека Com’X 510

Использовать

настройку

«Порядок

Минимальное

Максималь-

следования

Формат

Описание

значение

ное значение

байтов»

положитель-

ным целым

числом

FLOAT32

2 регистра со

-1E-10

+1E-10

Да

знаковым

значением с

плавающей

точкой,

кодированным

согласно

стандарту

IEEE754

UINT32_

2 регистра с

0

99999999

Да

MOD10K

положитель-

ным целым

числом от 0 до

9999

INT64

4 регистра со

-2

(^63)

-2

(^63)-1

Да

знаковым

целым числом

UINT64

4 регистра с

0

-2

(^63)-1

Да

положитель-

ным целым

числом

UINT64_

4 регистра с

0

9 999 999 999

Да

MOD10K

положитель-

999 999

ным целым

числом от 0 до

9999

Пользовательское устройство Modbus

После создания пользовательского устройства Modbus в Пользовательской

библиотеке вы можете добавить его к своей сети так же, как добавляется

любое устройство Modbus.

Добавление пользовательского устройства Modbus осуществляется либо

путем обнаружения подключенных устройств, либо добавлением устройства

Modbus вручную.

Близкие темы

• Обнаружение подключенных устройств

• Ручное добавление устройства Modbus

Пользовательская модель счетчика импульсов

Вы можете создать пользовательский счетчик импульсов.

Чтобы создать индивидуальный счетчик импульсов, введите

пользовательские настройки для следующих характеристик измерений:

• Элемент отсчета

• Единица отсчета

• Расходомерный датчик

• единица расхода.

Создание пользовательского счетчика импульсов

Вы можете создать пользовательский счетчик импульсов путем ввода

пользовательских настроек.

116

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пользовательская библиотека Com’X 510

1.

Нажмите основную вкладку Пользовательская библиотека.

2.

Нажмите +Создать в левой нижней части страницы.

Открывается диалоговое окно Создать пользовательскую модель.

3.

Введите следующие настройки:

Поле

Настройка

Выбрать тип модели

Выберите Счетчик импульсов.

Создать модель

Выберите основу для новой пользовательской модели:

•

новая;

•

на основе модели Schneider Electric;

•

на основе пользовательской модели.

<базовый тип модели>

Если вы создаете новую пользовательскую модель на

основе существующей модели Schneider Electric или

пользовательской модели, выберите существующую

модель, на которой базируется новая модель.

Название модели

Введите название новой пользовательской модели или

примите название по умолчанию Счетчик импульсов_

custom.

Значение продукта по

Выберите коммунальный ресурс по умолчанию для

умолчанию

новой модели.

Значение использования по

Выберите значение по умолчанию для способа

умолчанию

использования новой модели.

4.

Нажмите Создать.

Диалоговое окно закрывается; открывается страница характеристик

созданной пользовательской модели для настройки начальной

конфигурации.

5.

Сконфигурируйте характеристики для созданной пользовательской

модели счетчика импульсов.

Характеристики измерений включают следующее:

Поле

Описание

Элемент счета

Выберите элемент измерения из списка или

выберите Пользовательский и введите

собственное название в поле Пользовательский

элемент счета.

Единица отсчета

Выберите единицу измерения из списка или

выберите Пользовательский и введите

собственную единицу в поле Пользовательская

единица счета.

Вес импульса

Счетчик импульсов увеличивает показание на это

значение каждый раз, когда принимается импульс.

Список ограничивается значениями, которые

соответствуют выбранному типу счетчика.

Верхний диапазон

Определяет, когда счетчик активной энергии

сбрасывается на ноль.

Расходомерный элемент

Выберите элемент потока из списка или выберите

Пользовательский и введите собственное

название в поле Пользовательский

расходомерный элемент.

Единица расхода

Выберите единицу потока из списка или выберите

Пользовательский и введите собственную

единицу в поле Пользовательская единица

расхода.

Таблица измерений

Выбранные характеристики измерений, в том числе заданные

пользователем характеристики, отображаются в таблице измерений.

117

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пользовательская библиотека Com’X 510

Пользовательская модель счетчика импульсов KYZ

В пользовательской модели счетчика импульсов KYZ есть замыкание сухого

контакта, которое изменяет состояние каждый раз, когда увеличивается

показание счетчика.

Com'X обнаруживает изменение состояния, и показание счетчика

увеличивается на величину веса импульса.

Каждый вариант пользовательского счетчика импульсов KYZ необходимо

напрямую подключать к цифровым входам Com’X.

Характеристики измерений

Пользовательская модель счетчика импульсов KYZ представляет такие же

Характеристики измерений и элементы Таблицы измерений, как описано

в разделе «Создание пользовательского счетчика импульсов».

Характеристики измерений включают следующее:

Поле

Описание

Элемент счета

Выберите элемент измерения из списка или выберите

Пользовательский и введите собственное название в поле

Пользовательский элемент счета.

Единица отсчета

Выберите единицу измерения из списка или выберите

Пользовательский и введите собственную единицу в поле

Пользовательская единица счета.

Вес импульса

Счетчик импульсов увеличивает показание на это значение

каждый раз, когда принимается импульс. Список

ограничивается значениями, которые соответствуют

выбранному типу счетчика.

Верхний диапазон

Определяет, когда счетчик активной энергии сбрасывается

на ноль.

Расходомерный элемент

Выберите элемент потока из списка или выберите

Пользовательский и введите собственное название в поле

Пользовательский расходомерный элемент.

Единица расхода

Выберите единицу потока из списка или выберите

Пользовательский и введите собственную единицу в поле

Пользовательская единица расхода.

Счетчик циклов

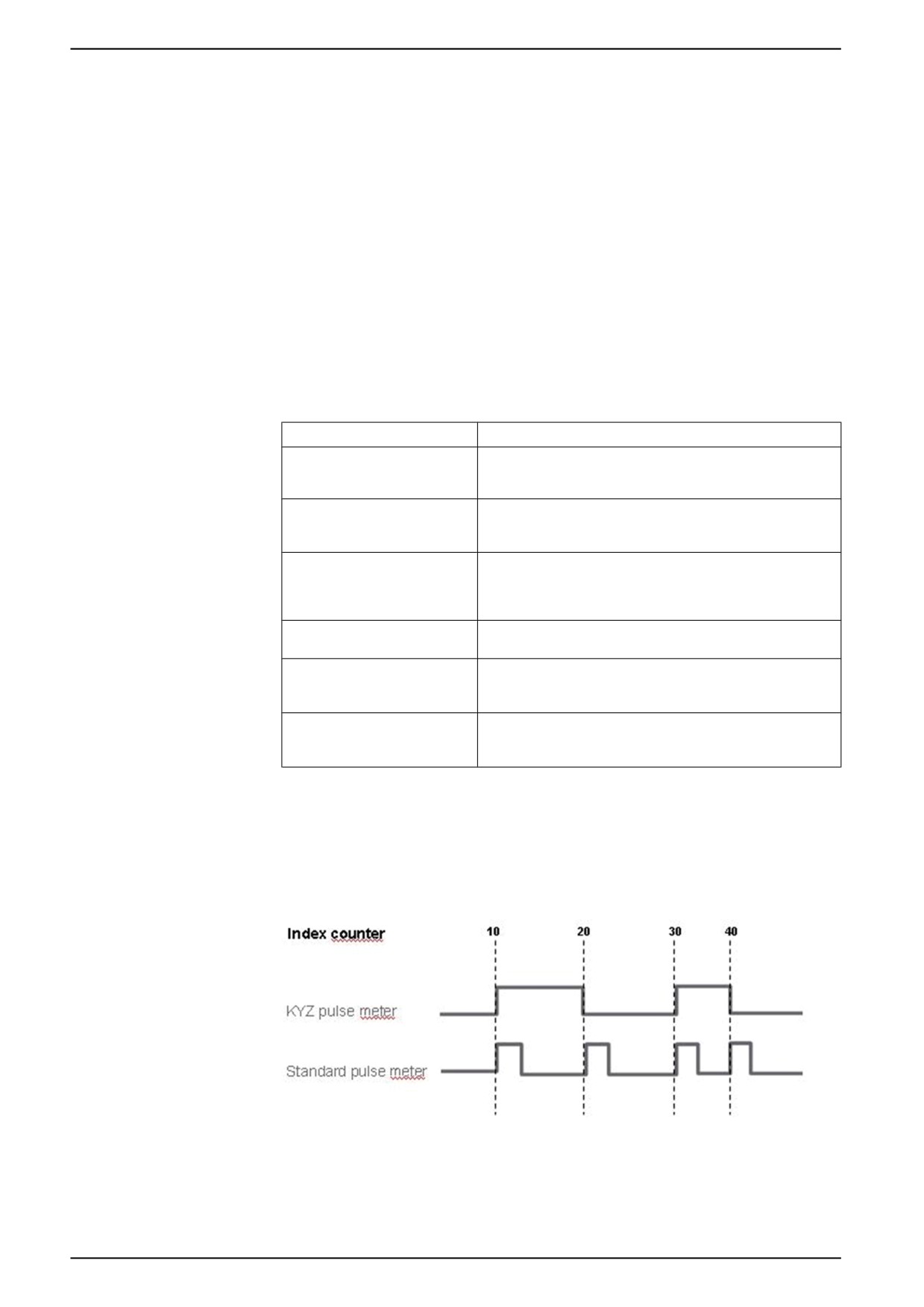

На данном изображении показано различие между счетчиком импульсов KYZ

и стандартным счетчиком импульсов (вес импульса = 10):

118

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пользовательская библиотека Com’X 510

Пользовательская модель основного измерительного

устройства

Пользовательская модель основного измерительного устройства состоит из

двух импульсных выходов и четырех управляющих выходов.

Вы можете создать индивидуальное основное измерительное устройство

введением специальных настроек для следующих характеристик измерений

каждого из двух импульсных выходов:

• Подсчет элементов

• Единица подсчета

• Расходомерный датчик

• Единица расхода.

Характеристики сигналов четырех управляющих выходов представляют

такие же варианты конфигурации, как стандартное основное измерительное

устройство Schneider Electric.

Создание пользовательского основного счетчика

Вы можете создать индивидуальное основное измерительное устройство

введением специальных настроек для выбранных характеристик измерений

каждого из двух импульсных выходов.

1.

Нажмите основную вкладку Пользовательская библиотека.

2.

Нажмите +Создать в левой нижней части страницы.

Открывается диалоговое окно Создать пользовательскую модель.

3.

Введите следующие настройки:

Поле

Настройка

Выбрать тип модели

Выберите Основной счетчик.

Создать модель

Выберите основу для новой пользовательской

модели:

•

новая;

•

на основе модели Schneider Electric;

•

на основе пользовательской модели.

<базовый тип модели>

Если вы создаете новую пользовательскую модель

на основе существующей модели Schneider Electric

или пользовательской модели, выберите

существующую модель, на которой базируется

новая модель.

Название модели

Введите название новой пользовательской модели

или примите название по умолчанию Основное

измерительное устройство_custom.

Значение продукта по умолчанию

Выберите коммунальный ресурс по умолчанию для

новой модели.

Значение использования по

Выберите значение по умолчанию для способа

умолчанию

использования новой модели.

4.

Нажмите Создать.

Диалоговое окно закрывается; открывается страница характеристик

созданной пользовательской модели для настройки начальной

конфигурации.

Характеристики измерений и сигналов основного счетчика

Основное измерительное устройство имеет пользовательские настройки

характеристик измерений каждого из двух импульсных выходов и такие же

119
