Схема электроснабжения города Москвы (распределительные сети напряжением 6-10-20 кВ) на период до 2030 года - часть 5

распределительной  сети  будет  производиться  выключателями  питающих  центров,  в
следсвии  чего  быстрая  выработка  ресурса  выключателей  приведет  к  увеличению
вероятности отказа выключателя и отключению всей системы шин 20 кВ на питающем
центре.

В качестве альтернативного решения может быть использовано применение ГСП

(головной  соединительный  пункт)  вместо  СП.  На  ГСП  устанавливаются  вводные
выключатели с устройствами релейной защиты для уменьшения частоты срабатывания
выключателей,  установленных  на  фидерах,  отходящих  от  центра  питания.  Остальные
присоединения выполняются на выключателях нагрузки.

Так  же  рекомедован  принцип  проектирования  и  строительства  сети  20  кВ  с

использованием РП (рисунок 3.2.6).

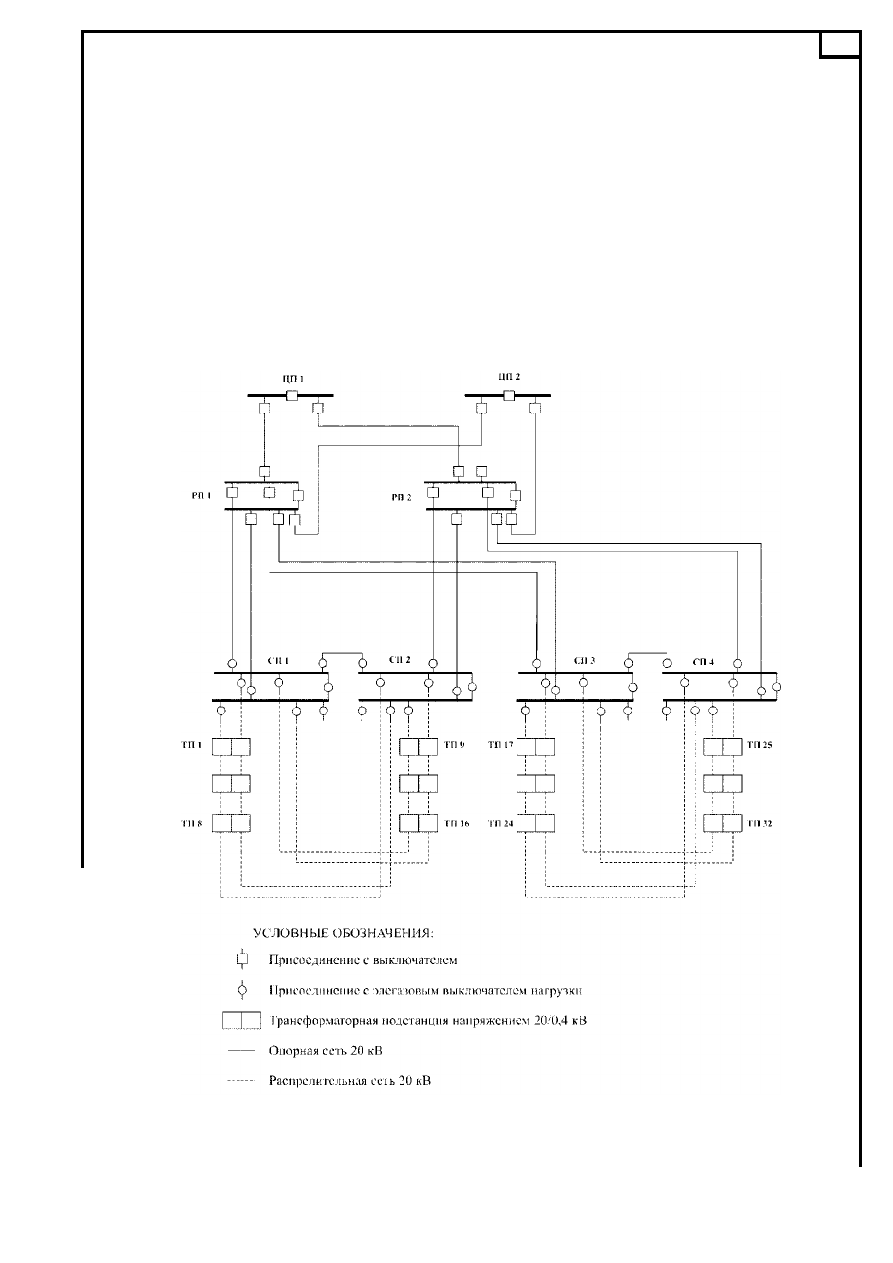

Рис. 3.2.6. Схема опорной сети 20 кВ с использованием РП

Применение  схемы  с использованием РП  позволяет при  коротком замыкании  на

отходящей линии аварийно отключать только поврежденное направление, а не секцию
целиком, как в случае СП (ГСП). Также схема позволяет снизить количество аварийных
отключений  за  счет  схем  автоматики  включения  резерва,  уменьшить  количество
обесточенных  потребителей  и  уменьшить  время  обесточения  за  счет  настройки
селективности защит терминалов и отключения только поврежденного направления.

3.3



Технические и экономические требования к электрическим сетям 6-10-

20кВ



электрическая  и  экологическая  безопасность  функционирования  сетевых

объектов;



надежность  электроснабжения  с  учетом  требований  потребителя,  роста

электрических нагрузок и объемов потребления электроэнергии;



нормированный уровень качества электрической энергии;



адаптивность  электрических  сетей  к  динамично  развивающимся  районам,

росту  электрических  нагрузок,  применению  новых  технологий  обслуживания
сетевых объектов и их автоматизации.



Схемы  сетей  по  своей  топологии  и  параметрам  должны  обладать  достаточной

гибкостью,  позволяющей  осуществлять  передачу  мощности  в  различных  режимах,  в
том числе ремонтных и послеаварийных.

В процессе развития электрической сети 10-20 кВ необходимо преследовать цель

повышения технико-экономических показателей путем:



максимального  использования  пропускной  способности  существующей

сети;



сокращения протяженности трасс КЛ;



ликвидации встречных потоков КЛ;



перераспределения  нагрузок  между  перегруженной  и  незагруженной

сетью;



замены  меньших  сечений  КЛ  на  большие  (частично  или  полностью),  тем

самым добиваясь увеличения пропускной способности сети;



применения технических мероприятий для включения всех КЛ в РТП (РП)

под нагрузку;



замены трансформаторов на большую мощность;



перевода сети с 6 кВ на 10 (20) кВ.

3.4



Надежность электроснабжения крупных городов и мегаполисов

Повышение надежности электроснабжения потребителей – это одна из основных

задач,  для  решения  которой  необходимо  использование  современных  технологий  и
инновационной составляющей.

Основными

проблемными

аспектами

надежности

электроснабжения

потребителей Московского региона являются:



высокие  темпы  роста  электропотребления  в  Московском  регионе  со

значительным  снижением  доли  концентрированной  промышленной  нагрузки  и
увеличением распределенного электропотребления в сфере услуг;



большая концентрация электропотребления в г. Москве;



недостаточная пропускная способность электрических сетей;



высокий  уровень  потерь  электроэнергии  при  передаче,  превышающий

среднемировые показатели;

В  г.  Москве  должны  преимущественно  использоваться  кабельные  линии

электропередачи, особенно для высших классов напряжения, и сооружаться подстанции
глубокого  ввода.  Для  размещения  электросетевого  хозяйства  должно  активно
осваиваться  подземное  пространство  крупных  городов,  сооружаться  глубокие
высоковольтные  кабельные  вводы,  предусматриваться  резервирование  территории  для
строительства  кабельных  сооружений,  связанное  с  проектами  развития  территорий,
реконструкцией и строительством новых инфраструктурных объектов.

Схема электроснабжения в крупных городах и мегаполисах должна обеспечивать

минимальное

время

восстановления

электроснабжения

потребителей

при

возникновении аварийных режимов посредством применения сетевого резервирования,
секционирования сети, применения быстродействующих АВР.



В  распределительной  сети  г.  Москвы  рекомендуется  использование  более

высоких  классов  напряжения.  Оптимальным  вариантом  развития  распределительной
сети  рассматривается  применение  напряжения  20  кВ.  Подключение  новых
микрорайонов  и  крупных  промышленных  потребителей  в  г.  Москве  уже  сейчас
рекомендуется  осуществлять  по  распределительной  сети  20  кВ.  Низковольтные  линии
должны  быть  выполнены  исключительно  изолированными  проводами.  При  выборе
класса  напряжения  для отдельных реконструируемых объектов необходимо  учитывать
существующее сетевое окружение.

Важнейшее  условие  обеспечения  надежности  –  это  баланс  и  управляемость

режимом  работы  энергосистемы  по  реактивной  мощности  во  всех  схемно-режимных
ситуациях.  Необходимо  оснастить  электрические  сети  средствами  компенсации
реактивной мощности, в том числе управляемыми на базе преобразовательной техники
новыми  типами  управляемых  устройств  компенсации  реактивной  мощности  и
регулирования напряжения с использованием силовой электроники.

Сетевое резервирование и применение автономных источников питания

Для  ответственных  потребителей  электроснабжение  должно  осуществляться  без

перерыва подачи электроэнергии, для этого должно быть использовано:



сетевое  резервирование,  которое  должно  обеспечиваться  схемными

решениями посредством однократного сетевого резервирования;



автономное  (аварийное)  резервирование  от  независимого  источника

питания  (агрегаты  бесперебойного  питания,  дизельная  или  другая  электростанция,
которые должны устанавливаться потребителем).

Распределительная  электрическая  сеть  должна  формироваться  с  соблюдением

условия однократного сетевого резервирования.

3.5



Повышение  пропускной  способности  сетей  и  их  адаптивность  к

изменяющимся нагрузкам

Поскольку электрические сети 6-10-20 кВ, располагающиеся в черте г. Москвы и

ближнего Подмосковья, и сети периферийных районов Московской области отличаются
по плотности, длине образующих их линий электропередачи, соотношению воздушных
и  кабельных  линий,  мероприятия  по  повышению  их  пропускной  способности  должны
выбираться дифференцированно, с учетом местных условий.

Для повышения пропускной способности электрических сетей, восприимчивости

к  изменениям  электрических  нагрузок  без  нарушения  качественных  показателей
поставляемой потребителю электроэнергии необходимы следующие мероприятия:



использовать  в  городских  сетях  строго  кабельные  линии  (КЛ)

электропередачи различных классов напряжения, полностью отказаться от ввода новых
ВЛ и осуществлять постепенную замену ВЛ, проходящих по территории города на КЛ;



при  наличии  технико-экономического  обоснования  усиливать  отдельные

участки  распределительных  сетей  путем  проектирования  и  строительства  ВЛ  в
габаритах более высоких классов напряжения с целью создания аварийного резерва их
пропускной  способности  (в  случае  необходимости  резервировать  земельные  участки
под строительство нагрузочных подстанций и охранных зон линий электропередачи);



при  строительстве  ВЛ,  проходящих  в  труднодоступных  местах,

характеризующихся  высокой  плотностью  нагрузки,  где  последующий  перевод  ВЛ  на
более  высокий  класс  напряжения  связан  с  трудно  выполнимыми  условиями
прохождения  её  на  местности  и/или  большими  затратами,  рекомендуется,  при
соответствующем

технико-экономическом

обосновании,

применять

провода

повышенного сечения на ВЛ 6-10-20 кВ – до 150 кв. мм;



отказаться от строительства ВЛ 35 кВ и выше на  территории  г. Москвы в

пользу сооружения высоковольтных КЛ;



развитие электрических сетей напряжением 35 кВ на территории г. Москвы

нецелесообразно,  необходимо,  при  наличии  технико-экономического  обоснования
отказаться  от  сооружения  электрических  сетей  35  кВ  в  пользу  сооружения
электрических сетей напряжением 20 и 110 кВ;



предусматривать  при  проектировании  и  строительстве  ВЛ  конструкции

опор, рассчитанные на подвеску вторых и более цепей;



применять  в  распределительных  сетях  всех  классов  напряжения

современные  управляемые  СКРМ,  а  также  накопители  энергии  в  сочетании  с
преобразователями напряжения типа СТАТКОМ;



применять в процессе эксплуатации на магистралях напряжением 6-20 кВ

вольтодобавочные  трансформаторы  и/или  конденсаторные  батареи,  работающие  в
автоматическом режиме;



на

вновь

вводимых

и

реконструируемых

объектах

должны

предусматриваться мероприятия по компенсации емкостных токов замыкания на землю
в соответствие с требованиями НТД;



оснащать исполнительными механизмами (приводами) для воздействия на

активные  элементы  сети  (выключатели,  АВР,  секционирующие  пункты,  РПН,  ВДТ,
конденсаторные  установки),  с  целью  изменения  её  топологических  параметров  и
воздействия на смежные энергетические объекты, по заранее согласованным сценариям;



создавать  программное  обеспечение  единое  для  сети  с  учётом  зоны

ответственности за процесс передачи и распределения электроэнергии от генерации до
потребителя.

Должно  быть  предусмотрено  поэтапное  сокращение  протяженности  сетей

напряжением 0,4 кВ за счет приближения сетей 6-20 кВ к потребителям с применением
мероприятий, повышающих их электрическую безопасность.

3.6



Применение

средств

компенсации

реактивной

мощности

в

электрических сетях

Для повышения коэффициента мощности потребителей электрической энергии в

сетях 0,4-20 кВ рекомендуется применять БСК. В узлах, характеризующихся сильными
колебаниями нагрузки, рекомендуется применять автоматизированные конденсаторные
установки, в случае невозможности  установки регулируемых БСК, предельный размер
компенсации  реактивной  мощности  с  помощью  нерегулируемых  БСК  должен
определяться проектом.

Для снижения потерь мощности и обеспечения требуемых уровней напряжения в

загруженных  распределительных  сетях  следует  применять  конденсаторные  установки,
обеспечивающие возможность включение отдельных её элементов или всей установки в
целом.  Применение  конденсаторной  установки  допускается  при  условии  исключения
резонансных  явлений  при  всех  режимах  работы  электрической  сети.  Управляемые
конденсаторные установки рекомендуется устанавливать на закрытых потребительских
подстанциях  с  трансформаторами  мощностью  250  кВА  и  более.  Необходимость
установки  конденсаторных  батарей  определяется  на  основании  соответствующих
расчётов.

3.7



Внедрение

единой

модели

управления

распределительным

комплексом на уровне среднего напряжения

Остро  выявившейся  проблемой  на  сегодняшнем  этапе  эксплуатации  городских

распределительных  сетей  в  условиях  образования  многочисленных  собственников
электросетевых  объектов  является  отсутствие  централизованной  системы  управления
сетями, которая могла бы обеспечить их надёжную и устойчивую работу в оптимальных
режимах, исключающую ведомственные интересы.

Важным условием обеспечения бесперебойного электроснабжения в мегаполисах

является централизация управления сетями по аналогии с организацией управления СО
ЕЭС,  доказавшей  свою  эффективность  на  продолжительном  этапе  функционирования.
Централизованное  управление  распределительными  сетями  различных  собственников
позволит  проводить  скоординированные  мероприятия  в  комплексе,  обеспечивая
контроль и резервирование электроустановок потребителей.

4



Расчеты режимов работы электрических сетей напряжением 6-10-20 кВ на

2020 г. для города Москвы с учетом ТиНАО. Расчеты ожидаемого при

реализации схемы уровня потерь в сети 6-10-20 кВ с разбивкой по

напряжениям и сравнении его с существующим уровнем потерь

Расчеты  электрических режимов были выполнены  на базе расчетных схем сетей

6-10-20  кВ  энергосистемы  города  Москвы  с  учетом  ТиНАО.  Расчеты  были  проведены
для зимнего максимума 2020 года.

Целью

выполнения

электрических

расчетов

являлось

подтверждение

работоспособности  схемы  развития  электрических  сетей  6-10-20  кВ  города  Москвы  с
учетом  обеспечения  надежности  электроснабжения  потребителей  на  период  до  2020
года.

В  Приложении  №  4  представлены  результаты  расчетов  нормальных  режимов

зимнего максимума 2020 г. для энергосистемы  г. Москвы.

Также  была  проведена  оценка  перспективной  загрузки  центров  питания,  от

которых осуществляется питание потребителей города Москвы.

4.1



Оценка необходимости ввода новых РП (СП)

По  результатам  выполнения  оценки  загрузки  питающих  кабельных  линий

электрической  сети  6-10-20  кВ  города  Москвы  с  учетом  территории  ТиНАО  была
сделана оценка потребности ввода дополнительных РП (СП) 6-10-20 кВ.

В  рамках  выполнения  оценки  необходимости  ввода  новых  РП  анализировалась

загрузка  РП  по  административным  округам  города  Москвы.  В  результате  было
определено  количество  новых  РП  (СП),  необходимых  для  обеспечения  надежного
электроснабжения потребителей.

Результаты оценки приведены в таблице 4.1

Таблица 4.1

Количественная характеристика ввода новых РП на этапе 2020 года.

Район

6 кВ

10 кВ

20 кВ

шт.

шт.

шт.

ЦАО

-

5

63

САО

-

1

9

СВАО

-

2

9

ВАО

-

1

12

ЮВАО

-

-

15

ЮАО

-

5

23

ЮЗАО

-

1

24

ЗАО

-

3

17

СЗАО

2

-

25

ЗелАО

-

-

-

ТиНАО

3

8

36

Итого, шт

5

25

233

Расчеты  показывают,  что  для  обеспечения  надежного  электроснабжения

потребителей на этапе 2020 года необходим ввод 263 РП (СП) напряжением 6-10-20 кВ,
68  из  них  по  Центральному  административному  округу.  Также  присутствует
необходимость  развития  сети  20  кВ  на  территории  ТиНАО  (36  новых  РП  (СП)).
Развитие  сети  6 кВ является  нецелесообразным ввиду  малой пропускной способности,
высокого  уровня  потерь  и  износа  оборудования.  Целесообразным  мероприятием  по
снятию ограничений по пропускной способности сети 6 кВ является перевод отдельных
участков сети на напряжение 10-20 кВ.

Оценка пропускной способности питающих кабельных линий

В  данном  разделе  проведена  оценка  достаточности  пропускной  способности

питающих  кабельных  линий  6-10-20  кВ.  Подробный  перечень  загрузки  фидеров
представлен  в  Приложении  №  4.  Количественная  оценка  фидеров,  требующих
реконструкции отражена в таблицах 4.2.

Таблица 4.2

Оценка средней загрузки фидеров 6-10-20 кВ по округам города Москвы

Район



6 кВ



10 кВ



20 кВ



Перегруж.

фидеров,

%



Средняя

загрузка,

%



Перегруж.

фидеров,

%



Средняя

загрузка,

%



Перегруж.

фидеров,

%



Средняя

загрузка,

%



ЦАО

0,5

40,4

4,1

47,8

0,0

14,2

САО

1,8

42

3,6

44,1

0,0

12,4

СВАО

1,0

43,2

1,3

41,7

0,0

9,1

ВАО

0,9

30,1

0,8

39

0,0

2,1

ЮВАО

1,9

19,4

0,8

35,7

0,0

4,2

ЮАО

1,9

30,6

1,9

38,3

0,0

7,6

ЮЗАО

6,7

43,7

2,0

40,3

0,0

15,0

ЗАО

5,0

48,6

3,0

39

0,0

8,6

СЗАО

18,0

65,3

3,7

48,2

0,0

2,3

ЗелАО

0,0

-

0,0

31

0,0

-

ТиНАО

0

45,14

1

25,53

0,0

27,05

Итого, %

3,1

39,7

2,3

41,4

0,0

10,3

Согласно  данным,  представленным  в  таблице  4.2,  питающие  линии  наиболее

загружены  в  Северо-Западном  и  Центральном  административном  округе.  В  целом  по
Москве  наиболее  загружены  сети  6-10  кВ,  в  то  время  как  сеть  20  кВ  обладает
значительным резервом пропускной способности.

4.2



Оценка загрузки питающих центров

На  основе  прогноза  по  росту  нагрузки  города  Москвы  на  период  до  2020  года

была  проведена  оценка  достаточности  мощности  центров  питания  35  кВ  и  выше.
Результаты  показаны  в  таблице  4.3.  (по  территории  города  Москвы  в  границах  до
2012года) и 4.5. (по территориям ТиНАО).

Согласно данным, представленным в таблице 4.3, можно сделать вывод, что на 12-

ти  ПС  220  кВ  и  20-ти  ПС  110  кВ  в  послеаварийных  режимах  будет  наблюдаться
значительная перегрузка трансформаторного оборудования.

Наиболее  загруженные  центры  питания  и  предложения  по  переводу  нагрузки  на

близлежащие центры питания, имеющие резерв, показаны в таблице 4.4

Таблица 4.4



Наиболее загруженные центры питания

№ ПС

Название

Напряжение

ВН, кВ

Загрузка

ПС в п./ав

режиме, %

Предложения по

переводу нагрузки на

близлежащие ЦП,

имеющие резерв

ПС-838

Академическая

220

127

ПС-50 Зюзино,

ПС-630 Нагорная

ПС-810

Ленинградская

110

126

ПС-305 Новобратцево

ПС-112

Ростокино

110

157

ПС-790 Свиблово

ПС-45 Сокольники

ПС-560

Солнцево

110

129

ПС-554 Чоботы

ПС-796

Трикотажная

110

182

ПС-111 Тушино

ПС-17

Фили

110

202

ПС-805 Пресня

ПС-416

Красные Горки

110

201

ПС-176 Хлебниково

По  результатам  данной  оценки  видно,  что  пропускная  способность  схемы

электроснабжения  города Москвы в значительной  степени  ограничивается  мощностью
существующих  центров  питания  35  кВ  и  выше.  Для  указанных  в  таблице  4.4  центров
питания  на  этапе  2020  года  потребуется  реконструкция  с  заменой  основного
оборудования  на  более  мощное  или  перераспределение  нагрузки  на  другие  центры
питания.

На  этапе  2020  года  для  обеспечения  надежного  функционирования

распределительной  сети  6-10-20  кВ  потребуется,  как  ввод  ряда  новых
распределительных  пунктов  (РП)  на  территории  города  Москвы,  так  и  замена  ряда
питающих фидеров на кабели увеличенного сечения.



Таблица 4.5

Загрузка центров питания на территории ТиНАО на 2020 г.

№

ЦП

Наименование ЦП

Количество и

установленн

ая мощность

трансформат

оров. шт.х

МВА

Суммарная

установлен

ная

мощность.

МВА

Присоеди

няемая

мощность,

МВА

Профицит

(+)/дефицит

(-) по

замерам.

МВА

59

ПС 110/10 кВ Вороново

2х10

20

26

-31.25

124

ПС 35/6 кВ Кокошкино

2х10

20

4

0.68

138

ПС 35/6 кВ Рязаново

2х3.2

6.4

38

-35.98

193

ПС 110/35/6 кВ Троицкая

1х20 1х25

45

20

-15.18

252

ПС 110/10 кВ Передельцы

2х63

126

87

-67.47

276

ПС 35/6 кВ Емцово

2х1 1х3.2

5.2

0

1.55

277

ПС 35/6 кВ Есино

2х3.2

6.4

0

0.67

371

ПС 110/10 кВ Кузнецово

2х16

32

28

-23.52

Анализ таблицы показывает, что наибольший дефицит мощности наблюдается на

ПС 110/10 кВ Передельцы, ПС 110/10/10 кВ Летово, ПС 35/10 кВ Бараново, ПС 35/6 кВ
Рязаново, ПС 110/35/6 кВ Троицкая, ПС 35/6 кВ Молчаново, ПС 110/10 кВ Вороново.



Дефицит на ПС 35/6 кВ Рязаново, ПС 110/35/6 кВ Троицкая, ПС 35/6 Молчаново

связан  не  только  с  нагрузочной  способностью  трансформаторов  ПС,  но  и  с  низкой
пропускной  способностью  сети  6  кВ.  На  данных  ПС  предлагается  произвести
реконструкцию  с  переводом  на  напряжение  10  кВ,  а  ПС  110/35/6  кВ  Троицкая  на
напряжение  20  кВ.  Особо  стоит  отметить,  что  для  снятия  дефицита  мощности  на  ПС
110/10  кВ  Передельцы,  ПС  35/10  кВ  Бараново  необходимо  ввод  ПС  220/20
Первомайская и ПС 220/20 Московский перенести на более ранний срок – 2019 год.



4.3



Потери мощности и отклонения напряжения в электрических сетях 6-

10-20 кВ в г. Москве на период 2020 г.

В  настоящем  разделе  рассматриваются  вопросы  потерь  активной  мощности  и

отклонения напряжения в сети ниже 35 кВ на период 2015 и 2020 гг. для энергосистемы
г. Москвы.

Потери  мощности

—

одна  из  основных  статей  расходов  на  издержки  у

электросетевых  компаний.  В  связи  с  этим,  для  них  эта  характеристика  является  очень
важной с экономической точки зрения.

В Приложении 4 приведены результаты расчетов нормальных и послеаварийных

режимов для зимнего максимума нагрузки на период 2015 и 2020 гг.,

Величины  максимально  и  минимально  допустимых  напряжений  были  приняты

согласно  ГОСТ  Р  54149—2010.  п.4.2.2.:  положительные  и  отрицательные  отклонения
напряжения  в  точке  передачи  электрической  энергии  не  должны  превышать  10  %
номинального.

Отклонение  напряжения  от  номинального  является  одной  из  важнейших

характеристик  качества  электроэнергии  для  потребителя.  Значения  отклонений  не
должны выходить за рамки допустимых пределов.

В ТиНАО отклонения напряжения также находятся в пределах допустимого.
Оценка  ожидаемого  при  реализации  схемы  перспективного  развития

электрических сетей уровня потерь в сети 6-20 кВ приведена в таблице 4.6

Таблица 4.6

Уровень потерь в сети 6-10-20 кВ

Район

Потери мощности по округам, %

2015

2020

6 кВ

10 кВ

20 кВ

6 кВ

10 кВ

20 кВ

ЦАО

1,69

3,42

0,09

1,9

3,65

0,1

САО

2,45

3,72

0,07

3,3

4,19

0,1

СВАО

1,76

3,1

0,08

2,63

3,7

0,1

ВАО

2,37

3,52

0,01

2,39

3,84

0,07

ЮВАО

1,38

2,89

0,02

1,53

2,96

0,04

ЮАО

2,19

3,62

0,04

2,39

3,81

0,06

ЮЗАО

1,32

3,79

0,04

1,46

3,97

0,06

ЗАО

3,59

3,78

0,04

4,77

4,78

0,1

СЗАО

2,79

3,6

0,01

3,9

4,6

0,1

ЗелАО

-

2,78

-

-

2,96

-

ТиНАО

2,95

1,27

-

3,14

1,3

1,14

Итого, %

2,29

3,51

0,06

2,84

3,84

0,12

Как видно из таблицы 4.6 потери  мощности в сетях 6 кВ на 2020 год в среднем

составляют 2,84 %. Наибольшие потери наблюдаются в ЗАО и СЗАО.

Потери  в  сетях  10  кВ  на  2020  год  в  среднем  составляют  3,84  %.  Наибольшие

потери наблюдаются в ЗАО и САО.

Потери  в  сетях  20  кВ  на  2020  год  в  среднем  составляют  0,12  %.  Наибольшие

потери наблюдаются в ЗАО. Наименьшие в ТиНАО.

Согласно расчетам наибольшие потери мощности наблюдаются в сетях 10 кВ, что

обусловлено  их  значительной  загрузкой.  В  целях  снижения  потерь  необходимо
осуществлять  электросетевые  мероприятия,  предложенные  в  разделе  3,  в  том  числе
перевод сетей на более высокий класс напряжения.



5



Предложения по развитию электрических сетей напряжением 6-10-20 кВ и

выше по энергосистеме города Москвы

Реконструкция  и  ввод  центров  питания  производится  на  основе  работы

«Актуализация  схемы  и  программы  развития  электроэнергетики  города  Москвы  на
период 2015-2020 гг.»

5.1



Рекомендации по развитию центров питания 6-10-20 кВ города

Москвы в границах до 2012 года

Расчеты  режимов  работы  сети  показали  перегрузку  ряда  центров  питания,

осуществляющих выдачу мощности в сеть 6-10-20 кВ города Москвы.

В  целях  снятия  ограничений  по  выдаче  мощности  центрами  питания  сетевыми

компаниями  города  Москвы  реализуются  следующие  мероприятия  по  вводу  новых  и
реконструкции существующих объектов.

5.1.1



Вводы новых центров питания

Ввод ПС 500/220/110 кВ Каскадная:

ПС  500/220/110  кВ  Каскадная  рассматривается  как  системная  подстанция,

необходимая

для

обеспечения

надежности

электроснабжения

Московской

энергосистемы.

В рамках первого этапа строительства на ПС Каскадная устанавливаются два АТ

500/220  кВ  мощностью  по  500 МВА  каждый,  два  АТ  220/110  кВ  мощностью  по
250 МВА  каждый,  а  также  четыре  трансформатора  220/10  кВ  мощностью  по  100  МВА
каждый. Присоединение к сети 220 кВ будет осуществляться путем захода ВЛ 220 кВ –
ЦАГИ и Руднево – Ногинск (4x0,1 км).

На  втором  этапе  присоединение  ПС  Каскадная  к  сети  110  кВ  планируется

следующим образом:





Строительство заходов на ПС 500 кВ Каскадная КВЛ 110 кВ Восточная –
Некрасовка с отпайкой на ПС Ясная с образованием новых ЛЭП 110 кВ Каскадная
– Восточная с отпайкой на ПС Ясная и ЛЭП 110 кВ Каскадная – Некрасовка I.





Строительство заходов на ПС 500 кВ Каскадная ВЛ 110 кВ Некрасовка – Кучино с
образованием новых ЛЭП 110 кВ Каскадная – Кучино и ЛЭП 110 кВ Каскадная –
Некрасовка 2.





Перезавод существующей ВЛ 110 кВ Минеральная – Некрасовка с ПС 110 кВ
Некрасовка на ПС 500 кВ Каскадная с образованием новой ЛЭП 110 кВ Каскадная
– Минеральная.





Перезавод существующей ВЛ 110 кВ Прогресс – Некрасовка с ПС 110 кВ
Некрасовка на ПС 500 кВ Каскадная с образованием новой ЛЭП 110 кВ Каскадная
– Прогресс.

Строительство  ПС  500  кВ  Каскадная  обеспечит  электроснабжение  районов

Некрасовка, Люберцы и Кожухово и питание нагрузки планируемого в данном районе г.
Москвы (Люберцы) и Московской области коммунально-бытового сектора.

Выданы Технические условия от 28.05.2012 г. на технологическое присоединение

к  электрическим  сетям  ПАО  «ФСК  ЕЭС»  объектов  электросетевого  хозяйства  ПАО
«МОЭСК»  на  основании  Заявки  от  29.07.2011  г.  №  МОЭСК/КМ-6516,  письма  от
03.05.2012 г. № МОЭСК/КИ/04/374. Организация, ответственная за реализацию проекта
– ПАО «ФСК ЕЭС», ПАО «МОЭСК».

Ввод подстанции в эксплуатацию планируется:
завершение первого этапа в 2015 году,
окончание второго этапа - в 2020 году.

Ввод ПС 220/20/10 кВ Кожевническая:

Для  электроснабжения  потребителей  ЮАО  г. Москвы  предусматривается  ввод

ПС  220/20  кВ  Кожевническая.  Основание  сооружения  ПС  –  выдача  мощности  нового
блока ПГУ-420 МВт ТЭЦ-20.

На

подстанции

предусматривается

установка

двух

трансформаторов

напряжением 220/20 кВ мощностью по 200 МВА каждый.

К сети 220 кВ подстанция Кожевническая присоединяется путем сооружения КЛ

220  кВ  ТЭЦ-20  –  Кожевническая  №  1,  №2  (2x7,5  км)  в  2015  г.  и  КЛ  220  кВ
Красносельская – Кожевническая № 1, №2 (2х11,5 км) в 2016 г.

Выдано  ПАО  «МОЭСК»  Техническое  задание  на  сооружение  ПС

«Кожевническая»  от  05.04.2011  г.  №35-15/ЧА-2209.  Организация,  ответственная  за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Ввод объекта планируется в 2015-2016 гг.
Стадия реализации проекта – строительно-монтажные работы.

Ввод  ПС  220/110  кВ  Автозаводская  (перевод  ПС  110  кВ  Автозаводская  на

напряжение 220 кВ):

ПС  110  кВ  Автозаводская  предназначена  для  электроснабжения  потребителей

ЮВАО  г. Москвы. На  подстанции  установлены два  автотрансформатора напряжением
220/110 кВ мощностью по 250 МВА каждый.

К сети 110 кВ подстанция присоединена следующими линиями:





КВЛ 110 кВ Автозаводская – Южная I, II, №3;





КВЛ 110 кВ Угреша – Автозаводская;





КЛ 110 кВ Кожухово – Автозаводская;





КЛ 110 кВ ГЭС-1 – Автозаводская;





КЛ 110 кВ ТЭЦ-9 – Автозаводская №2;





КЛ 110 кВ ТЭЦ-9 – Автозаводская №7;





КЛ 110 кВ ТЭЦ ЗИЛ – Автозаводская №1, №2.

На  подстанции  предусматривается  строительство  КРУЭ  220  кВ  по  схеме  «две

рабочие системы шин», строительство нового КРУЭ 110 кВ, включение на напряжение
220 кВ существующих автотрансформаторов, установка двух дополнительных силовых
трансформаторов 220/10 кВ мощностью 2х80 МВА.

К сети 220 кВ ПС Автозаводская присоединяется путем сооружения двух линий -

КЛ 220 кВ Южная – Автозаводская № 4,5 (2х5,7 км).

На  реконструкцию  ПС  110  кВ  Автозаводская  ПАО  «МОЭСК»  были  выданы

технические  требования  №58-09/457  от  25.02.2010  г.  Организация,  ответственная  за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Ввод объекта в соответствии с материалами «Схемы и программы развития ЕЭС

России на период 2015-2021 гг.» планируется в 2016 г.

Стадия реализации проекта – строительно-монтажные работы.

Ввод ПС 220/110/20/10 кВ Битца (перевод ПС 110/10 кВ Битца на напряжение

220 кВ):

ПС  110  кВ  «Битца»  была  построена  в  2001  году.  Она  оборудована  двумя

трансформаторами по 63 МВА каждый, КРУЭ 110 кВ и 4 секциями ячеек 10 кВ.

В связи  с  активным  строительством в Юго-Западном Административном округе

г.  Москвы,  в  частности,  районов  жилой  застройки  в  Бутово  и  Ново-Ясенево,  а  так  же
развитием  опорной  сети  20  кВ,  значительно  возрос  рост  энергопотребления.  В
настоящее  время  питающий  центр  не  имеет  свободных  ячеек  для  подключения
абонентов  к  КРУ-10  кВ.  Характеристики  установленного  оборудования  не  позволяют
проводить дальнейшее развитие объекта.

В  рамках  реконструкции  будет  выполнен  перевод  питающего  центра  на  более

высокий  класс  напряжения  -  220  кВ.  Целью  данных  работ  является  недопущение
дефицита  мощности,  а  также  повышение  надежности  электроснабжения  потребителей
Юго-Западного административного округа.

В рамках проекта реконструкции на подстанции предусматривается:

-



Замена трансформаторов 63 МВА на два трансформатора напряжением 220/10кВ
мощностью 100 МВА каждый



-



Установка трансформаторов 220/20 кВ мощностью 200 МВА каждый.



Современные  методы  проектирования  и  оснащение  подстанции  ПС  «Битца»

высокоэффективным  оборудованием  позволят  увеличить  мощность  энергоисточника,
повысит надежность электроснабжения потребителей, а также создаст возможность для
дальнейшего развития ЮЗАО.

Ввод ПС 220/20 кВ Котловка:

Подстанцию  220/20  кВ  Котловка  с  установкой  двух  силовых  трансформаторов

напряжением  220/20 кВ  мощностью  по  200  МВА  каждый  планируется  разместить  в
ЮАО г. Москвы.

К сети  220  кВ подстанция присоединяется  путем сооружения  врезок в КВЛ 220

кВ ТЭЦ-20 – Коньково (2х4,4 км), КВЛ 220 кВ ТЭЦ-20 – Академическая.

Необходимость  пуска  в  работу  ПС  220  кВ  Котловка  в  Юго-Западном  АО

обусловлена  ростом  потребностей  использования  электроэнергии  в  инфраструктуре
округа, при условии обеспечения возможностей работы этой ПС в общей электросети г.
Москвы.  Ключевые  объекты:  жилые  дома,  многофункциональные  комплексы,
социально значимые объекты, объекты городского заказа района, опорная сеть 20 кВ.

Выданы  Технические  условия  на  технологическое  просоединение  к

электрическим  сетям  ПАО  «МОЭСК»  объектов  электросетевого  хозяйства  ОАО
«Энергокомплекс» ПС 220 кВ Котловка от 15.10.2013 г. № 15-18/140 с изменениями от
07.07.2014  г.  №  58-18/171.  Организация,  ответственная  за  реализацию  проекта  –
ОАО «Энергокомплекс».

Ввод объекта планируется в 2016 году.
Ввод объекта в соответствии с материалами «Схемы и программы развития ЕЭС

России на период 2015-2021 гг.» планируется в 2016 г.

Ввод ПС 220/20/10 кВ Белорусская:

Для  электроснабжения  потребителей  ЦАО  г.  Москвы  предполагается

строительство ПС 220/20/10 кВ Белорусская.

На  подстанции  предусматривается  установка  двух  силовых  трансформаторов

напряжением  220/20  кВ  мощностью  по  100  МВА  каждый  и  двух  трансформаторов
напряжением  220/10  кВ  мощностью  по  80  МВА  каждый  с  автоматическим
регулированием напряжения.

К сети 220 кВ подстанция присоединена следующими линиями:





КЛ 220 кВ Магистральная – Белорусская №1,2(2х4,5 км) 2017;





КЛ 220 кВ Бутырки – Белорусская 1,2(2х5 км) 2021;

К  сети  220 кВ  подстанция  присоединяется  путем  сооружения  КЛ  220  кВ

Магистральная – Белорусская № 1, 2 (2x4,5 км) и КЛ 220 кВ Бутырки - Белорусская №
1, № 2 (2х5 км).

На  сооружение  ПС  220  кВ  Белорусская  ПАО  «МОЭСК»  были  выданы

технические  требования  №58-09/462  от  05.04.2010  г.  Организация,  ответственная  за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Ввод объекта планируется в 2017 г.
Стадия реализации проекта – строительно-монтажные работы.

Ввод ПС 110/20/10/6 кВ Берсеневская:

Для электроснабжения потребителей ЦАО г. Москвы предусматривается ввод ПС

110/20/10/6 кВ Берсеневская.

На  подстанции  предполагается  установка  двух  трансформаторов  напряжением

110/20/10 кВ мощностью по 160 МВА каждый, оснащенных двумя устройствами РПН и
двух трансформаторов 20/6 кВ по 40 МВА.

Присоединение  ПС  110  кВ  Берсеневская  к  сети  110  кВ  осуществить  путем

перезаводки 4-х существующих КЛ 110 кВ: ГЭС-1-ТЭЦ-12 I, II, ГЭС-1 – Павелецкая II,
ГЭС-1 – ф. ГЭС-1. Предусматривается перевод существующих нагрузок РУ 6 кВ и РУ
10 кВ филиала ГЭС-1 в новые РУ на ПС Берсеневская.

Выданы ТУ на технологическое присоединение ПС 110 кВ Берсеневская к РУ-110

кВ ТЭЦ-12 и ГЭС-1; ТУ на технологическое присоединение ПС 110 кВ Берсеневская к
сетям  ПАО  «МОЭСК»  от  28.10.2014  г.  №58-18/185.  Организация,  ответственная  за
реализацию проекта – АО «ОЭК».

Объект входит в Инвестиционную программу АО «ОЭК».
ПС  включена  в  сеть  110  кВ  в  декабре  2015  года,  ввод  в  нормальном  режиме

объекта планируется в 2016 году.

Ввод ГТЭС Городецкая (Кожухово):

Ввод  ГТЭС  Городецкая  (Кожухово)  направлен  на  обеспечение  энергоснабжения

района Косино-Ухтомский Восточного Административного округа г. Москвы.

Выданы  Технические  условия  от  10.01.2013  г.  №58-18/126  на  технологическое

присоединение  ГТЭС  «Городецкая»  к  электрическим  сетям  ПАО  «МОЭСК».
Ответственная организация - ООО "Росмикс".

Организация,  ответственная  за  реализацию  проекта  –  Правительство  города

Москвы.

Ввод объекта в эксплуатацию запланирован на 2019 г.

5.1.2



Реконструкция существующих центров питания

Реконструкция ПС 500/220/110 кВ Чагино:

В  настоящее  время  на  ПС  500/220/110  кВ  Чагино  установлены

автотрансформаторы:





АТ-1,  АТ-2  мощностью  501  МВА  (3х167  МВА)  напряжением  500/220/10  кВ,
срок службы которых составляет 30 и 22 года соответственно (1984 и 1992 год
изготовления);





АТ-3,  АТ-4  мощностью  250  и  270  МВА  напряжением  500/110/10  кВ,  срок
службы которых составляет 29 и 56 лет (1985 и 1958 год изготовления);





АТ-5, АТ-6 мощностью по 250 МВА напряжением 220/110/10 кВ, срок службы
которых составляет 7 лет (2007 год изготовления).

Комплексная  реконструкция  ПС  Чагино  обусловлена  физическим  и  моральным

износом  оборудования,  высоким  уровнем  токов  короткого  замыкания,  которые
превышают отключающую способность установленных выключателей.

На  подстанции  предусмотрены  к  установке  два  автотрансформатора

напряжением 500/220 кВ мощностью по 500 МВА каждый, четыре автотрансформатора
напряжением  220/110  кВ  мощностью  по  250  МВА  каждый  и  два  силовых
трансформатора 220/10(20) кВ мощностью по 100 МВА каждый.

По  нормам  технологического  проектирования  РУ  500  кВ  выполнено  по

полуторной  схеме.  В  РУ  500  кВ  заходят  следующие  ВЛ  500  кВ:  Каскадная  –  Чагино,
Пахра – Чагино, Михайловcкая – Чагино с отпайкой на ПС Калужская.

РУ 220 кВ на данное число присоединений (2 АТ 500/220 кВ, 4 АТ 220/110 кВ, 2

АТ  220/10(20)  кВ  и  12  ВЛ,  в  т.  ч.  3  резервных)  принято  по  полуторной  схеме  с
секционированием систем шин.

По отчетным данным за 2014 год на шинах РУ 500 кВ ПС Чагино значения токов

к.з.  превысили  отключающую  способность  установленных  выключателей  (31,5  кА)  и
сотавили 33,7 кА.

Организация, ответственная за реализацию проекта – ПАО «ФСК ЕЭС».
Окончание реконструкции подстанции намечается в 2017 году.
Объект входит в Инвестиционную программу ПАО «ФСК ЕЭС».

Реконструкция ПС 220/110 кВ Центральная:

Реконструируемая

подстанция

оснащена

двумя

автотрансформаторами

напряжением 220/110/10 кВ мощностью по 250 МВА каждый (год изготовления – 1997)
и двумя силовыми трансформаторами напряжением 110/10/6 кВ мощностью по 63 МВА
каждый (год изготовления – 1996).

К сети 220 кВ подстанция подключена следующими ЛЭП:





КЛ 220 кВ Бутырки – Центральная;





КВЛ 220 кВ Центральная – Яшино.

К сети 110 кВ подстанция подключена следующими ЛЭП:





КЛ 110 кВ Центральная – Маяковская I, II цепь;





КВЛ 110 кВ Бутырки – Центральная №1, №2.

Предполагается установка двух силовых трансформаторов напряжением 220/10/6

кВ  мощностью  по  80  МВА  каждый  и  демонтаж  существующих  силовых
трансформаторов Т-1,Т-2 мощностью по 63 МВА.

На  реконструкцию  ПС  220/110  кВ  Центральная  ПАО  «МОЭСК»  были  выданы

технические  требования  №58-09/454  от  09.02.2010  г.  Организация,  ответственная  за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции –2016 г.
Стадия реализации проекта – строительно-монтажные работы.

Реконструкция ПС 220/110 кВ Новобратцево:

Продолжается  реконструкция  подстанции.  Реконструируемая  подстанция

оснащена двумя автотрансформаторами напряжением 220/110/10 кВ мощностью по 250
МВА  каждый  (год  изготовления  –  2007)  и  тремя  силовыми  трансформаторами
напряжением 110/10/6 мощностью по 63 МВА каждый (год изготовления – 1994, 1984,
1977).

К сети 220 кВ подстанция подключена следующими ЛЭП:





КЛ 220 кВ ТЭЦ-21 – Новобратцево I, II;





КЛ 220 кВ Яшино – Новобратцево №1, 2.

К сети 110 кВ подстанция подключена следующими ЛЭП:





ВЛ 110 кВ Новобратцево – Бутаково;





ВЛ 110 кВ Новобратцево – Тушино с отп. на ПС Хуторская;





КЛ 110 кВ Новобратцево – Войковская №1, 2;





ВЛ 110 кВ ТЭЦ-21 –Новобратцево III, IV;





ВЛ 110 кВ ТЭЦ-21 – Новобратцево V с отпайкой на ПС Коровино;





КВЛ 110 кВ Ленинградская А, Б (КВЛ 110 кВ Новобратцево –
Ленинградская I, II);





КВЛ 110 кВ Новобратцево – Ховрино I, II;





КВЛ 110 кВ

КВЛ 110 кВ Новобратцево - Хуторская

;





КВЛ 110 кВ Новобратцево – Свобода I, II.

Предполагается  установка  двух  силовых  трансформаторов220/20  кВ  мощностью

по 100 МВА каждый.

Перевод  подстанции  на  напряжение  220  кВ  был  осуществлен  для  выдачи

мощности ТЭЦ-21.

На  реконструкцию  ПС  220/110  кВ  Новобратцево  ПАО  «МОЭСК»  были  выданы

технические  требования  №58-09/697  от  01.04.2013  г.  Организация,  ответственная  за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2015-2016 гг.
Стадия реализации проекта – строительно-монтажные работы.

Реконструкция ПС 220/110 кВ Свиблово:

В  настоящее  время  на  ПС  220/110/10  кВ  Свиблово  установлены  два

автотрансформатора  мощностью  по  200  МВА  напряжением  220/110/10  кВ  каждый,
сроком службы 36 лет (год изготовления – 1978).

К сети 220 кВ подстанция подключена следующими ЛЭП:
– ВЛ 220 кВ ТЭЦ-23 – Свиблово I, II;
– КВЛ 220 кВ Марфино – Свиблово I, II.
К сети 110 кВ подстанция подключена следующими ЛЭП:
– ВЛ 110 кВ Свиблово – Сокольники I, II;

– ВЛ 110 кВ Свиблово – Ростокино I, II;
– КЛ 110 кВ Свиблово – Лосинка I, II.
Предполагается    замена  двух  установленных  автотрансформаторов  на  два

автотрансформатора напряжением 220/110/10 кВ мощностью по 250 МВА каждый.

Выданы

Технические

условия

на

технологическое

присоединение

реконструируемой  ПС  220  кВ  Свиблово  к  ОРУ-220  кВ  ТЭЦ-23  от  26.06.2013  г.  на
основании  Заявки  от  25.10.2011  г.  №МОЭСК/РИ-9799.  Организация,  ответственная  за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2016 г.
Стадия  реализации  проекта  –  строительно-монтажные  работы/проектно-

изыскательские работы.

Реконструкция ПС 220/10 кВ Владыкино:

Реконструируемая  подстанция  оснащена  двумя  силовыми  трансформаторами

напряжением 220/10/10 кВ мощностью по 63 МВА каждый (год изготовления – 1989).

К сети 220 кВ подстанция подключена следующими ЛЭП:





КЛ 220 кВ Владыкино – Бескудниково I, II;





КЛ 220 кВ Владыкино – Марфино;





КВЛ 220 кВ Бутырки – Владыкино;

Предполагается строительство КРУЭ 220 кВ и установка новых выключателей, а

также,  в  связи  с  отсутствием  возможности  технологического  присоединения,
предполагается  замена  существующих  трансформаторов  на  трансформаторы
напряжением  220/10/10  кВ  мощностью  по  80  МВА  каждый,  оснащенные  устройством
РПН.

Выданы  Технические  условия  на  технологическое  присоединение  к

электрическим  сетям  ПАО  «ФСК  ЕЭС»  ПС  220  кВ  Владыкино  ПАО  «МОЭСК»  от
16.09.2011  г.  на  основании  Заявки  от  27.06.2011  г.  №МОЭСК/КМ/12/538,  письма  от
01.08.2011 №МОЭСК/КМ/12/654. Организация, ответственная за реализацию проекта –
ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2017 г.
Стадия реализации проекта – проектно-изыскательские работы.



Реконструкция ПС 220/110 кВ Чертаново:

Реконструируемая

подстанция

оснащена

двумя

автотрансформаторами

напряжением 220/110/10 кВ мощностью по 250 МВА каждый (год изготовления – 2007)
и  двумя  силовыми  трансформаторами  напряжением  110/10/10  кВ  мощностью  по  63
МВА каждый (год изготовления – 1984).

К сети 220 кВ подстанция подключена следующими ЛЭП:





КВЛ 220 кВ Чертаново – ГТЭС Коломенское;





КВЛ 220 кВ Чертаново – Сабурово;





КВЛ 220 кВ ТЭЦ-26 – Чертаново I, II цепь.

К сети 110 кВ подстанция подключена следующими ЛЭП:





ВЛ 110 кВ Бирюлево – Чертаново I, II цепь;





ВЛ 110 кВ Чертаново – Царицыно;





КЛ 110 кВ Чертаново – Сумская I, II;





КВЛ 110 кВ Кожухово – Чертаново с отпайкой на ПС Царицыно.

Реконструкция РУ 110 и 220 кВ предполагается в следующем объеме:





КРУЭ  220  кВ  выполняется  по  схеме  «две  рабочие  системы  шин»,

рассчитанной  на  присоединение  четырех  линий,  двух  автотрансформаторов,  двух
трансформаторов,  шиносоединительного  выключателя,  а  также  двух  резервных
линейных и трансформаторных ячеек. После перевода присоединений из ОРУ 220 кВ в
КРУЭ 220 кВ выполняется демонтаж ОРУ 220 кВ.





КРУЭ  110  кВ  выполняется  по  схеме  «две  рабочие  системы  шин»,

рассчитанные  на  присоединение  шести  линий  110  кВ,  двух  автотрансформаторов,
одного ШСВ, а также двух резервных линейных ячеек. После перевода присоединений
из ОРУ 110 кВ в КРУЭ 110 кВ выполняется демонтаж ОРУ 110 кВ.

Предполагается  установка  двух  силовых  трансформаторов  напряжением  220/20

кВ  мощностью  по  100  МВА  каждый,  оснащенные  устройством  РПН  и  демонтаж
существующих  силовых  трансформаторов  напряжением  110/10/10  кВ  Т-1,Т-2
мощностью по 63 МВА.

На  реконструкцию  ПС  220/110  кВ  Чертаново  ПАО  «МОЭСК»  были  выданы

технические требования №58-09/698 от 04.04.2013 г., изменения к ТТ на комплексную
реконструкцию  ПС  220/110  кВ  Чертаново  -  №58-09/698  от  04.04.2013  г.  Организация,
ответственная за реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2016 г.
Стадия реализации проекта – строительно-монтажные работы.

Реконструкция ПС 220/110/10 кВ Пресня:

В  настоящее  время  на  ПС  220/110/10  кВ  Пресня  установлены  два

автотрансформатора  мощностью  по  250  МВА  напряжением  220/110/10  кВ  каждый,
сроком службы 1 год (год изготовления – 2013).

К сети 220 кВ подстанция подключена следующими ЛЭП:





КВЛ 220 кВ Матвеевская – Пресня I, II.

К сети 110 кВ подстанция подключена следующими ЛЭП:





КЛ 110 кВ Фили – Пресня I, II;





КЛ 110 кВ Пресня – Ткацкая I, II;





КЛ 110 кВ Пресня – Сити I, II;





КЛ 110 кВ Международная – Пресня I, II.

Для возможности  исполнения  поданных заявок на  ТП предполагается  установка

двух  силовых  трансформаторов  напряжением  220/20  кВ  мощностью  по  100  МВА
каждый.

Выданы

Технические

условия

на

технологическое

присоединение

дополнительной  мощности  электроустановок  ПАО  «МОЭСК»  к  сетям  АО  «ОЭК»  в
связи  с  реконструкцией  ПС  220/110/20/10  кВ  Пресня  от  31.01.2012  г.  на  основании
Заявки  от  09.12.2010  г.  №МОЭСК/КМ-10811  с  дополнениями.  Организация,
ответственная за реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2018 г.
Стадия реализации проекта – строительно-монтажные работы.

Реконструкция ПС 220/110 кВ Баскаково:

Реконструируемая

подстанция

оснащена

двумя

автотрансформаторами

напряжением 220/110/10 кВ мощностью по 200 МВА каждый (год изготовления – 1983,
1986).

К сети 220 кВ подстанция подключена следующими ЛЭП:





ВЛ 220 кВ Баскаково – Восточная;





КВЛ 220 кВ Борисово – Баскаково;





КВЛ 220 кВ Перерва – Баскаково;





КВЛ 220 кВ Баскаково – Парковая.

К сети 110 кВ подстанция подключена следующими ЛЭП:





КЛ 110 кВ Баскаково – Фрезер;





КЛ 110 кВ ТЭЦ-11 – Баскаково;





КВЛ 110 кВ Баскаково – Косино А, Б;





КВЛ 110 кВ Реутовская А, Б (КВЛ 110 кВ Восточная - Баскаково I, II цепь).

Предполагается  замена  двух  установленных  автотрансформаторов  на  два

автотрансформатора напряжением 220/110/10 кВ мощностью  по 250 МВА каждый  для
обеспечения возможности подключения новых потребителей к  ПС 110 кВ Фрезер,  ПС
110 кВ Косино и ПС 110 кВ Выхино.

ПАО

«МОЭСК»

выданы

Технические

требования

на

комплексную

реконструкцию  ПС  №692  Баскаково  от  29.08.2011  г.  №58-09/599.  Организация,
ответственная за реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции планируется в 2016(2017) г.
Стадия реализации проекта – проектно-изыскательские работы.

Реконструкция ПС 220/110 кВ Южная:

Реконструируемая

подстанция

оснащена

двумя

автотрансформаторами

напряжением 220/110/10 кВ мощностью по 200 МВА каждый (год изготовления – 1984,

1982)  и  одним  силовым  трансформатором  напряжением  110/10/6  мощностью  63  МВА
(год изготовления – 1973).

К сети 220 кВ подстанция подключена следующими ЛЭП:





ВЛ 220 кВ Академическая – Южная;





ВЛ 220 кВ ГТЭС Коломенское – Южная I, II цепь;





ВЛ 220 кВ Сабуровская (ВЛ 220 кВ Южная – Сабурово);





КЛ 220 кВ Южная – Павелецкая №1, №2;





КВЛ 220 кВ Чагино – Южная.





КЛ 220 кВ Автозаводская – Южная №4,5

К сети 110 кВ подстанция подключена следующими ЛЭП:





ВЛ 110 кВ Южная –Сабурово с отпайкой на ПС Беляево;





КВЛ 110 кВ Черемушки – Южная I, II цепь с отпайкой на ПС 110 кВ
Нагорная;





КВЛ 110 кВ Автозаводская – Южная I, II цепь, №3;





КВЛ 110 кВ Донская (КВЛ 110 кВ Кожухово – Южная).

Предполагается  замена  двух  установленных  автотрансформаторов  на  два

автотрансформатора  напряжением 220/110/10 кВ мощностью по 250 МВА каждый  для
обеспечения возможности подключения новых потребителей к  ПС 110 кВ Черемушки,
ПС 110 кВ Нагорнаяи ПС 110 кВ Кожухово.

Выданы  Технические  требования  на  комплексную  реконструкцию  ПС  №213

Южная  ПАО  «МОЭСК»  от  19.05.2011  г.  №58-09/556.  Организация,  ответственная  за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2022 г.
Ввод объекта в соответствии с материалами «Схемы и программы развития ЕЭС

России на период 2015-2021 гг.» планируется в 2018 г.

Стадия реализации проекта – проектно-изыскательские работы.

Реконструкция ПС 220/10 кВ Гольяново:

Реконструируемая  подстанция  оснащена  двумя  силовыми  трансформаторами

напряжением  220/10  кВ  мощностью  по  63  МВА  каждый  (год  изготовления  –  1978,
1980).

К сети 220 кВ подстанция подключена следующими ЛЭП:





ВЛ 220 кВ ТЭЦ-23 – Гольяново I, II цепь;





КВЛ 220 кВ Парковая – Гольяново I, II цепь;

В  связи  с  отсутствием  возможности  технологического  присоединения

предполагается  замена  существующих  трансформаторов  на  трансформаторы
напряжением  220/10  кВ  мощностью  по  100  МВА  каждый,  оснащенные  устройством
РПН.

Выданы

Технические

условия

на

технологическое

присоединение

реконструируемой  ПС  220  кВ  Гольяново  к  ОРУ-220  кВ  ТЭЦ-23  от  26.06.2013  г.  на
основании  Заявки  от  01.02.2011  г.  №МОЭСК/КМ-544.  Организация,  ответственная  за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2019 г.
Ввод объекта в соответствии с материалами «Схемы и программы развития ЕЭС

России на период 2015-2021 гг.» планируется в 2016 г.

Стадия реализации проекта – проектно-изыскательские работы.

Реконструкция ПС 220/110 кВ Бутырки:

Реконструируемая

подстанция

оснащена

двумя

автотрансформаторами

напряжением 220/110/10 кВ мощностью по 250 МВА каждый (год изготовления – 1981,
1980), одним силовым трансформатором напряжением 220/6/6 кВ мощностью 63 МВА
(год изготовления – 1986) и двумя силовыми трансформаторами напряжением 110/10/6
кВ мощностью по 80 МВА каждый (год изготовления – 2002, 2003).

К сети 220 кВ подстанция подключена следующими ЛЭП:





КЛ 220 кВ Неглинная (КЛ 220 кВ Бутырки – Центральная);





КЛ 220 кВ Бутырки - Мещанская №1, 2;





КВЛ 220 кВ Бутырки – Владыкино;





КВЛ 220 кВ Бутырская (КВЛ 220 кВ Бескудниково – Бутырки);





КВЛ 220 кВ Бутырки – Марфино;





КВЛ 220 кВ ТЭЦ-27 – Бутырки с отпайкой на ПС Тайнинка.

К сети 110 кВ подстанция подключена следующими ЛЭП:





ВЛ 110 кВ Ростокинская А, Б с отп. (ВЛ 110 кВ Бутырки – Ростокино I, II с
отпайкой на ПС 110 кВ Останкино);





КЛ 110 кВ Бутырки – Самарская А, Б;





КВЛ 110 кВ Бутырки – Гражданская I, II цепь с отпайкой на ПС 110 кВ
Миусская;





КВЛ 110 кВ Бутырки – Центральная I, II цепь;

Реконструкция обусловлена высоким уровнем токов КЗ.
Предполагается  реконструкция  подстанции  (ОРУ  110,  220  кВ)  с  целью

строительства КРУЭ 220 кВ и установкой новых выключателей.

На I этапе предполагается сооружение КРУЭ 220 кВ с переводом существующих

присоединений из ОРУ 220 кВ в новое КРУЭ 220 кВ.

КРУЭ  220  кВ  выполняется  по  схеме  «две  рабочие  системы  шин»,  рассчитанной

на  присоединение  девяти  линий  220  кВ,  двух  автотрансформаторов,  трех  силовых
трансформаторов,  двух  шиносоединительных  выключателей  и  двух  секционных
выключателей,  а  также  двух  резервных  ячеек.  После  перевода  существующих
присоединений  в  новое  КРУЭ  220  кВ  предусматривается  демонтаж  ОРУ  220  кВ.

Предполагается  установка  двух  силовых  трансформаторов  напряжением  220/10/6  кВ
мощностью  по  100  МВА  каждый,  оснащенных  устройством  РПН.  Существующие
трансформаторы  Т-3(4)  напряжением  110/10/6  кВ  мощностью  по  80  МВА  каждый
демонтируются.  Также  предусматривается  замена  двух  линейных  регулировочных
трансформаторов  РТ-1(2)  напряжением  10  кВ  мощностью  40  МВА  на  два  линейных
регулировочных трансформатора напряжением 10 кВ мощностью по 63 МВА каждый,
оснащенные устройствами РПН.

На II этапе предполагается сооружение КРУЭ 110 кВ с переводом существующих

присоединений из ОРУ 110 кВ в новое КРУЭ 110 кВ. Новое КРУЭ 110 кВ выполняется
по схеме «две рабочие системы шин» на 8 линий 110 кВ, два автотрансформатора, два
ШСВ, два СВ и две резервные ячейки. После перевода существующих присоединений в
новое КРУЭ 110 кВ производится демонтаж 110 кВ.

На  реконструкцию  ПС  220/110  кВ  Бутырки  ПАО  «МОЭСК»  были  выданы

технические  требования  №58-09/657  от  09.04.2012  г.  Организация,  ответственная  за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Срок завершения работ по реконструкции – 2017 г.
Стадия реализации проекта – проектно-изыскательские работы.



Реконструкция ПС 220/110 кВ Ясенево:

Реконструируемая

подстанция

оснащена

двумя

автотрансформаторами

напряжением 220/110/10 кВ мощностью по 200 МВА каждый (год изготовления – 1979).

К сети 220 кВ подстанция подключена следующими ЛЭП:





КВЛ 220 кВ Бутово – Ясенево I цепь;





ВЛ 220 кВ ТЭЦ-26 – Ясенево;





ВЛ 220 кВ Чоботы – Ясенево I, II цепь.

К сети 110 кВ подстанция подключена следующими ЛЭП:





ВЛ 110 кВ Ясенево – Гавриково I, II цепь;





ВЛ 110 кВ Битца – Ясенево с отпайкой на ПС Профсоюзная;





ВЛ 110 кВ Ясенево – Теплый Стан.





ВЛ 110 кВ Ясенево – Профсоюзная.

Предполагается  замена  двух  установленных  автотрансформаторов  на  два

автотрансформатора  напряжением  220/110/10  кВ  мощностью  по  250  МВА  каждый,
оснащенных  устройствами  РПН,  для  обеспечения  возможности  подключения  новых
потребителей к ПС 110 кВ Гавриково, ПС 110 кВ Теплый Стан.

Предполагается  провести  реконструкцию  ОРУ-220  кВ  с  заменой  отделителей  и

масляных  выключателей  на  элегазовые  выключатели,  реконструкцию  ОРУ-110  кВ  с
заменой масляных выключателей на элегазовые выключатели.

На  реконструкцию  ПС  220/110  кВ  Ясенево  ПАО  «МОЭСК»  были  выданы

технические  требования  №58-09/569  от  01.07.2011  г.  Организация,  ответственная  за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Срок завершения работ по реконструкции – 2021 г.
Стадия реализации проекта – проектно-изыскательские работы.

Реконструкция ПС 110 кВ Крылатская:

Реконструируемая  подстанция  оснащена  двумя  силовым  трансформаторами

напряжением  110/10/10  кВ  мощностью  по  63  МВА,  сроком  службы  35  и  20  лет  (год
изготовления – 1980, 1995).

К сети 110 кВ подстанция подключена следующими ЛЭП:





КЛ 110 кВ Мазилово – Крылатская №1, №2;





КЛ 110 кВ Крылатская – Строгино №1, №2.

ПАО  «МОЭСК»  выданы  Технические  требования  на  реконструкцию  ПС  №833

Крылатская  от  14.08.2008  г.  №58-09/336  с  изменениями  от  19.09.2014  г.  №58-09/782.
Организация, ответственная за реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2016 г.
Стадия реализации проекта – строительно-монтажные работы.

Реконструкция ПС 110 кВ Ломоносово:

Реконструируемая  подстанция  оснащена  двумя  силовым  трансформаторами

напряжением 110/10кВ мощностью по 63 МВА каждый (год изготовления – 2011, 2012).
К  сети  110  кВ  подстанция  подключена  отпайкой  к  КВЛ  110  кВ  МГУ  –  Очаково  I,  II
цепь.

Предполагается  замена  двух  существующих  трансформаторов  на  два

трансформатора напряжением 110/10 кВ мощностью по 80 МВА каждый.

Предусматривается дополнительный этап. ПС Ломоносово присоединяется к сети

110  кВ  по  схеме  «заход-выход»  КВЛ  110  кВ  МГУ  –  Очаково  I,II  с  отпайкой  на  ПС
Ломоносово  с  образованием:  КВЛ  110  кВ  МГУ  –  Ломоносово  I,II  цепь  и  КВЛ  110  кВ
Очаково – Ломоносово  I,II цепь. РУ 110 кВ выполняется по схеме «две рабочие секции
шин», с установкой двух выключателей в цепях трансформаторов, 4-х выключателей в
отходящих линиях и шиносоединительного выключателя.

Выданы  Технические  условия  на  технологическое  присоединение  к

электрическим  сетям  ПАО  «ФСК  ЕЭС»  ПС  110  кВ  Ломоносово  ПАО  «МОЭСК»  от
13.03.2012 г. на  основании  Заявки №  МОЭСК/КА-11520 от 29.12.2011 г.  Организация,
ответственная за реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2016 г.
Стадия реализации проекта – строительно-монтажные работы.

Реконструкция ПС 110 кВ Строгино:

Реконструируемая  подстанция  оснащена  двумя  силовым  трансформаторами

напряжением 110/10/10 кВ мощностью по 63 МВА (год изготовления – 1982, 1983).

К сети 110 кВ подстанция подключена следующими ЛЭП:
- ВЛ 110 кВ Красногорская – Строгино I, II цепь;



- КЛ 110 кВ Крылатская – Строгино №1, №2.
Предполагается  замена  двух  установленных  трансформаторов  на  два

трансформатора напряжением 110/10/10 мощностью по 80 МВА каждый.

На  реконструкцию  ПС  Строгино  ПАО  «МОЭСК»  были  выданы  технические

требования  №58-09/620  от  07.11.2011  г.,  которые  продлены  согласно  №58-09/692  от
15.02.13  до  31.12.2013  г.  Организация,  ответственная  за  реализацию  проекта  –  ПАО
«МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2016 г.
Стадия реализации проекта – строительно-монтажные работы.

Реконструкция ПС 110 кВ Коровино:

В настоящее время на ПС 110/10/6 кВ Коровино установлены два трансформатора

мощностью  25  МВА  каждый  напряжением  110/10/6  кВ,  со  сроком  службы  38,  37  лет
(год изготовления – 1977, 1978), также основанием для реконструкции является снятие
перегрузки и повышение надежности электроснабжения потребителей.

К сети 110 кВ подстанция подключена отпайками к следующим ЛЭП:
- ВЛ 110 кВ ТЭЦ-21 – Бутаково с отпайкой на ПС Коровино;
- ВЛ 110 кВ ТЭЦ-21 – Химки с отпайкой на ПС Коровино.
Для  возможности  исполнения  поданных  заявок  на  ТП  на  подстанции

предполагается  замена  двух  установленных  трансформаторов  на  два  трансформатора
напряжением 110/10/6 кВ мощностью 40 МВА каждый.

Организация, ответственная за реализацию проекта – ПАО «МОЭСК».
Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2017 г.
Стадия реализации проекта – проектно-изыскательские работы.

Реконструкция ПС 110 кВ Тушино:

Реконструируемая  подстанция  оснащена  двумя  силовым  трансформаторами

напряжением  110/10/6  кВ  мощностью  по  63  МВА  каждый  (год  изготовления  –  1974,
1973)  и  одним  силовым  трансформатором  напряжением  110/10/6  кВ  мощностью  80
МВА (год изготовления – 2003).

К сети 110 кВ подстанция подключена следующими ЛЭП:





КВЛ 110 кВ Новобратцево – Тушино с отпайкой на ПС Хуторская;





ВЛ 110 кВ Тушино – ГЭС Сходня I, II цепь;





КЛ 110 кВ Свобода – Тушино №1, №2;





КВЛ 110 кВ Герцево – Тушино I, II цепь.

Для  возможности  исполнения  поданных  заявок  на  ТП  на  подстанции

предполагается  установка  дополнительного  силового  трансформатора  напряжением
110/10/6 кВ мощностью 80 МВА. Также предполагается реконструкция ОРУ 110 кВ.

Выданы

Технические

условия

на

технологическое

присоединение

дополнительной  мощности  электроустановок  ПАО  «МОЭСК»  к  сетям  АО  «ОЭК»  в
связи  с  реконструкцией  ПС  110  кВ  Тушино  от  30.03.2012  г.  на  основании  Заявки  от
24.05.2011  г.  №МОЭСК/КМ-3662  с  дополнениями.  Организация,  ответственная  за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2018 г.
Стадия реализации проекта – строительно-монтажные работы.

Реконструкция ПС 110 кВ Люблино:

Реконструируемая  подстанция  оснащена  двумя  силовым  трансформаторами

напряжением  110/35/10  кВ  мощностью  25  МВА  (Т-2)  и  110/10/10  кВ  мощностью  40
МВА  (Т-1)  (год  изготовления  –  1979,  2010).  К  сети  110  кВ  подстанция  подключена
отпайкой к ВЛ 110 кВ Курьяново – Ленинская I, II цепь.

Реконструкция  продолжается  и  обусловлена  перегрузкой  трансформаторного

оборудования (Т-2).

Для  возможности  исполнения  поданных  заявок  на  ТП  на  подстанции

предполагается  замена  трансформатора  мощностью  25  МВА  на  трансформатор
напряжением 110/10 кВ мощностью 40 МВА.

На  реконструкцию  ПС  110  кВ  Люблино  ПАО  «МОЭСК»  были  выданы

технические  требования  №58-09/732  от  28.10.2013  г.  Организация,  ответственная  за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2017 г.
Стадия реализации проекта – строительно-монтажные работы.

Реконструкция ПС 110 кВ Бирюлево:

Реконструируемая  подстанция  оснащена  двумя  силовым  трансформаторами

напряжением  110/10/6  кВ  мощностью  по  63  МВА,  сроком  службы  26  года  (год
изготовления – 1989).

К сети 110 кВ подстанция подключена следующими ЛЭП:
– КВЛ 110 кВ Бирюлево – Чертаново I, II цепь;
– ВЛ 110 кВ Бирюлево – Битца.
Для  возможности  исполнения  поданных  заявок  на  ТП  на  подстанции

предполагается  замена  двух  установленных  трансформаторов  на  два  трансформатора
напряжением 110/10/6 мощностью по 100 МВА каждый.

Выданы  Технические  требования  на  замену  трансформаторов  ПС  №394

Бирюлево ПАО «МОЭСК» от 13.07.2011 г. №58-09/579. Организация, ответственная за
реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2018 г.
Стадия реализации проекта – строительно-монтажные работы.

Реконструкция ПС 110 кВ Немчиновка:

Реконструируемая  подстанция  оснащена  двумя  силовым  трансформаторами

напряжением 110/10/6 кВ мощностью по 63 МВА (год изготовления – 1977, 1979).

К сети 110 кВ подстанция подключена следующими ЛЭП:
КВЛ 110 кВ Очаково – Немчиновка I, II цепь;



КВЛ 110 кВ Немчиновка – Барвиха I, II цепь.



Для  возможности  исполнения  поданных  заявок  на  ТП  на  подстанции

предполагается

замена

установленных

силовых

трансформаторов

на

два

трансформатора напряжением 110/10/6 кВ мощностью по 80 МВА каждый.

Организация, ответственная за реализацию проекта – ПАО «МОЭСК».
Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2017(2018) г.
Стадия  реализации  проекта  –  строительно-монтажные  работы/проектно-

изыскательские работы.

Реконструкция ПС 110 кВ Сенная:

Реконструируемая  подстанция  оснащена  двумя  силовым  трансформаторами

напряжением 110/10/10 кВ мощностью  по  16 МВА (год изготовления  –  1973, 1989). К
сети 110 кВ подстанция подключена отпайкой ВЛ 110 кВ Сабурово – Гоголево.

Для  возможности  исполнения  поданных  заявок  на  ТП  на  подстанции

предполагается

замена

установленных

силовых

трансформаторов

на

два

трансформатора напряжением 110/10 кВ мощностью по 25 МВА каждый.

На  реконструкцию  ПС  Сенная  ПАО  «МОЭСК»  были  выданы  технические

требования  №58-09/551  от  21.04.2011  г.,  изменения  к  ТТ  №58-09/643  от  27.01.2012  г.
Организация, ответственная за реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2018 г.
Стадия реализации проекта – проектно-изыскательские работы.

Реконструкция ПС 110 кВ Зюзино:

Реконструируемая  подстанция  оснащена  двумя  силовым  трансформаторами

напряжением  110/10/10  кВ  мощностью  по  63  МВА  каждый  (год  изготовления  –  1976,
1974).  К  сети  110  кВ  подстанция  подключена  КВЛ  110  кВ  Черемушки  –  Зюзино  I,  II
цепь.

Для  возможности  исполнения  поданных  заявок  на  ТП  на  подстанции

предполагается

замена

установленных

силовых

трансформаторов

на

два

трансформатора  напряжением  110/10/10  кВ  мощностью  80  МВА,  оснащенные
устройством РПН. РУ 110 кВ выполняется по схеме «мостик» с пятью выключателями и
ремонтной перемычной со стороны линии.

На  реконструкцию  ПС  Зюзино  ПАО  «МОЭСК»  были  выданы  технические

требования  №  58-09/648  от  01.02.2012 г.,  изменены  №  58-09/700  от  08.05.2013 г.
Организация, ответственная за реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2017(2018) г.
Стадия реализации проекта – проектно-изыскательские работы.

Реконструкция ПС 110 кВ Измайлово:

Реконструируемая  подстанция  оснащена  двумя  силовыми  трансформаторами

напряжением  110/10/6  кВ  мощностью  по  63  МВА  каждый  (год  изготовления  –  1975,
1974)  и  одним  силовым  трансформатором  110/10/6  кВ  мощностью  40,5  МВА  (год
изготовления – 1954).

К сети 110 кВ подстанция подключена следующими ЛЭП:





ВЛ 110 кВ Измайловская I, II цепь (ВЛ 110 кВ Измайлово – Восточная I, II
цепь);





КЛ 110 кВ Прожектор – Измайлово № 1, №2;





КВЛ 110 кВ Измайлово - ТЭЦ-23 I, II цепь.

Предполагается  установка  четвертого  силового  трансформатора  напряжением

110/10/6 кВ мощностью 40,5 МВА.

Выданы  Технические  требования  на  реконструкцию  ПС  №32  Измайлово  ПАО

«МОЭСК»  от  18.05.2009  г.  №58-09/401.  Организация,  ответственная  за  реализацию
проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2019 г.
Стадия реализации проекта – проектно-изыскательские работы.

Реконструкция ПС 110 кВ Новокунцево:

Реконструируемая  подстанция  оснащена  тремя  силовым  трансформаторами

напряжением  110/10/6  кВ  мощностью  по  40  МВА  каждый  (год  изготовления  –  1972,
1989, 1988).

К сети 110 кВ подстанция подключена следующими ЛЭП:





ВЛ 110 кВ Новокунцево – Солнцево I, II цепь;





КВЛ 110 кВ Очаково – Новокунцево I, II цепь;





КВЛ 110 кВ Сетунь – Новокунцево I, II цепь.

Предполагается  установка  четвертого  силового  трансформатора  напряжением

110/10 кВ мощностью 40 МВА.

На  реконструкцию ПС Новокунцево  ПАО «МОЭСК» были выданы технические

требования  №  58-09/661  от  05.05.2012 г.,  согласно  которым  максимальная  величина
нагрузки подстанции – существующая нагрузка.

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2019 г.
Стадия реализации проекта – проектно-изыскательские работы.

Реконструкция ПС 110 кВ Самарская:

Реконструируемая  подстанция  оснащена  двумя  силовым  трансформаторами

напряжением 110/10/10 кВ мощностью по 63 МВА каждый (год изготовления – 1988).

К сети 110 кВ подстанция подключена следующими ЛЭП:





КЛ 110 кВ Бутырки – Самарская №1, №2;





КЛ 110 кВ Самарская – Рижская №1, №2.

Для  возможности  исполнения  поданных  заявок  на  ТП  на  подстанции

предполагается

замена

установленных

силовых

трансформаторов

на

два

трансформатора напряжением 110/10/10 кВ мощностью по  125 МВА каждый.

Выданы Технические требования на реконструкцию с заменой трансформаторов

ПС  №484  Самарская  ПАО  «МОЭСК»  от  23.09.2011  г.  №58-09/608.  Организация,
ответственная за реализацию проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2017 г.
Стадия реализации проекта – строительно-монтажные работы.

Реконструкция ПС 110 кВ Коптево:

Реконструируемая  подстанция  оснащена  четырьмя  силовым  трансформаторами

напряжением 110/10/6 кВ мощностью  по  40,5 МВА  каждый  (год изготовления  –  1962,
1958, 1954, 1956).

К сети 110 кВ подстанция подключена следующими ЛЭП:
– КЛ 110 кВ Гражданская – Коптево №1, №2;
– КВЛ 110 кВ Новобратцево – Котево I, II цепь (отключены).
Для  возможности  исполнения  поданных  заявок  на  ТП  на  подстанции

предполагается замена двух трансформаторов на трансформаторы напряжением 110/10
кВ мощностью по 63 МВА каждый.

Выданы  Технические  требования  на  реконструкцию  ПС  110  кВ  Коптево  ПАО

«МОЭСК»  №58-09/388  от  19.01.2009  г.  Организация,  ответственная  за  реализацию
проекта – ПАО «МОЭСК».

Объект входит в Инвестиционную программу ПАО «МОЭСК».
Окончание реконструкции – 2017г.
Стадия реализации проекта – строительно-монтажные работы.
