Эскалатор Sigma Ares. Руководство по монтажу (2007 год)

Последовательность монтажа

Меры безопасности - Местные правила

техники безопасности и Всемирные

стандартные правила техники

безопасности на стройплощадках

Подготовительные

(WWJSSS)

операции

-. Контрольный лист

подготовки места

Подготовка места монтажа

монтажа

-. Упаковочный лист

-.Номер по каталогу

изготовителя

-. Инструменты

-. Прочее

Правила техники безопасности для

персонала и места монтажа

WWJSSS

и местные правила

План размещения эскалаторов -

рабочие чертежи

Доставка

-. Определение веса и

организационные

действия

Трейлер

Контейнер

Доставка эскалатора

Целиком

По частям

Доставка балюстрады

Сборка

Перемещение

Разгрузка,

точки крепления, проверка

Кран

Вильчатый погрузчик

Транспортирование к приямку

Тележки

Вильчатый погрузчик

Перемещение на опорную поверхность (плиты перекрытия)

Уровень земли

Другие уровни

Горизонтальное выравнивание

Электропроводка от здания

Регулировка/проверка/очистка

Проверка уровня шума, вибрации, нагрева

и внешнего вида

Административная инспекция

Сдача в эксплуатацию

-. Смазывание

Защита

-. Защита

Символы и знаки

Это предупреждающий знак. Несоблюдение мер предосторожности

может привести к несчастному случаю.

Высокое напряжение

При выполнении операций технического обслуживания эскалатор должен

быть полностью остановлен. Заприте выключатель аварийного останова

и выключите главный выключатель электропитания. Повесьте

предупреждающую табличку на главный выключатель электропитания.

Предупреждение

Прикрепите предупреждающий знак на главный выключатель

электропитания. Во избежание несчастного случая строго

придерживайтесь правильного порядка выполнения работ.

Предупреждение

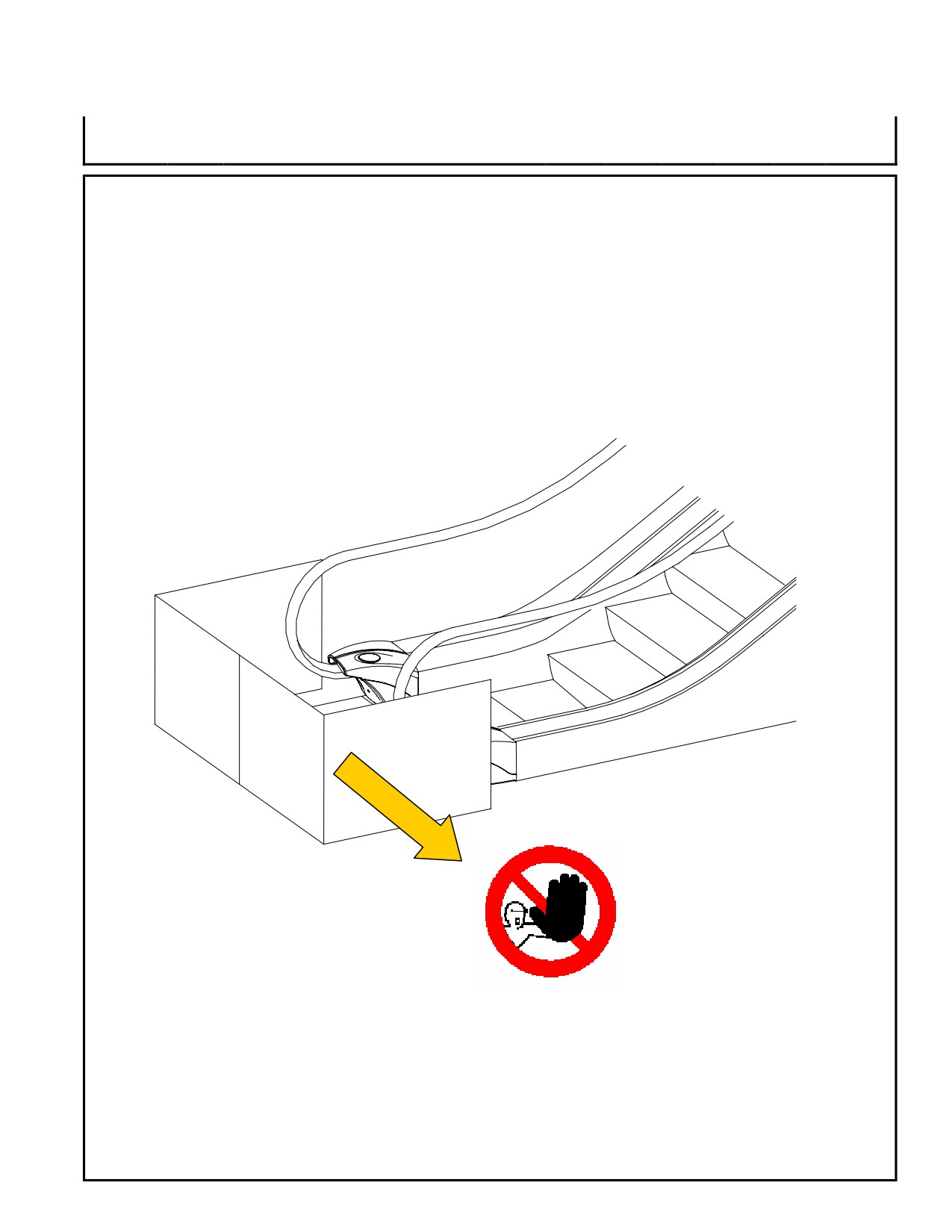

Посторонним вход воспрещен.

Предупреждение

Не стой под грузом

Предупреждение

Не стой под грузом

Заземление

Информация

Планирование

Транспортирование

Руководство по монтажу лифта Ares

Настоящее руководство предназначено для механического монтажа,

тестирования и сдачи в эксплуатацию лифта Ares. В этом руководстве описаны

стандартные методы выполнения работ, рекомендуемые изготовителем. Они

могут немного изменяться в соответствии с местными нормативными

требованиями.

В случае коррекции или дополнения настоящего руководства мы будем рассылать

по электронной почте только исправленные копии, так что дистрибьюторы и

подрядные организации смогут легко обновить содержание руководства.

Состав документа

№

Наименование

Контрольный номер

Руководство по монтажу

DL-ES) 06-005

При выполнении любой работы помните о том, что первейшей задачей

является предотвращение несчастных случаев. Обязательно соблюдайте

соответствующие местные правила безопасности и Всемирные стандартные

правила техники безопасности на стройплощадках (WWJSSS).

Координируйте свои действия с другими людьми, работающими в здании, в

целях поддержания и улучшения условий безопасности.

СОДЕРЖАНИЕ

2. Подготовка места монтажа

1~21

2.1. Ограждения

2.2. Контрольный лист подготовки места монтажа

2.3. Заключение соглашения со строительной организацией

по перечисленным ниже пунктам

2.4. Проверка шахты

2.5. Рекомендуемые инструменты и принадлежности

2.6. Средства и указания по обеспечению безопасности

2.7. Всемирные стандартные правила техники безопасности

на стройплощадках (WWJSSS)

2.8. Инструмент для съема напольных плит

2.9. Пульт технического обслуживания (MSB)

2.10. Монтаж ступеней

2.11. Знаки на крышке вентилятора электродвигателя

2.12. Действия в аварийных ситуациях

2.2

Контрольный лист подготовки места монтажа

Подрядчик

Наименование проекта

Номер проекта

Номер эскалатора по

каталогу изготовителя

Номер плана

2.3

Заключение соглашения со строительной организацией по

перечисленным ниже пунктам

График

Ключевое слово

Описание

Дата

работ

* Посещение места монтажа.

* Переговоры со строительной организацией.

Последова-

Рабочие

* Информирование о дате поставки.

тельность

чертежи

действий

* Подтверждение даты поставки.

* Коррекция даты поставки.

* Проверка размеров и расположения шахты.

Размер шахты

* Проверка сил реакции на каждом этаже.

Место

монтажа и

* Место, ближайшее к месту монтажа эскалатора.

Место разгрузки

пути

* Проверка пригодности трейлера и крана.

транспор-

* Известите муниципальные или общественные

тирования

Муниципальные

учреждения о возможной ситуации, когда кран или

эскала-

учреждения

контейнеровоз может затруднить движение.

тора

* Известите об использовании крана строительную

Кран

организацию.

Заключение соглашения со строительной организацией по перечисленным ниже

пунктам

Ключевое

Дата

Неделя

Описание работ

слово

окончания

Окончательное определение условий поставки

Посещение места монтажа и определение даты

10 недель до

поставки с заказчиками

поставки

Составление отчета об отсрочке монтажа вслед

за …

Поставка монтажных инструментов (с указанием

6 недель до

Монтажные

места монтажа и даты)

поставки

инструменты

Принятие совместного решения о дате возврата

инструментов

Определение размеров в соответствии с

компоновочным чертежом

3 недели до

Эскалатор

Утверждение расстояния для поставки

поставки

[приямок]

Утверждение входного проема для поставки

Утверждение оборудования и места монтажа

Определение даты поставки с заказчиками

Погрузочно-

Приглашение транспортной компании к участию

2 недели до

разгрузочное

в транспортировании

поставки

оборудование

Информирование компании-владельца крана о

месте монтажа

Утверждение даты поставки требуемых

инструментов

1 неделя до

Утверждение подъемных устройств,

Инструменты

поставки

используемых при монтаже

Утверждение рабочего места

Окончательная проверка места монтажа

Руководитель работ на месте монтажа /подпись/ _________________________

Подпись лица, утверждающего соглашение

__________________________

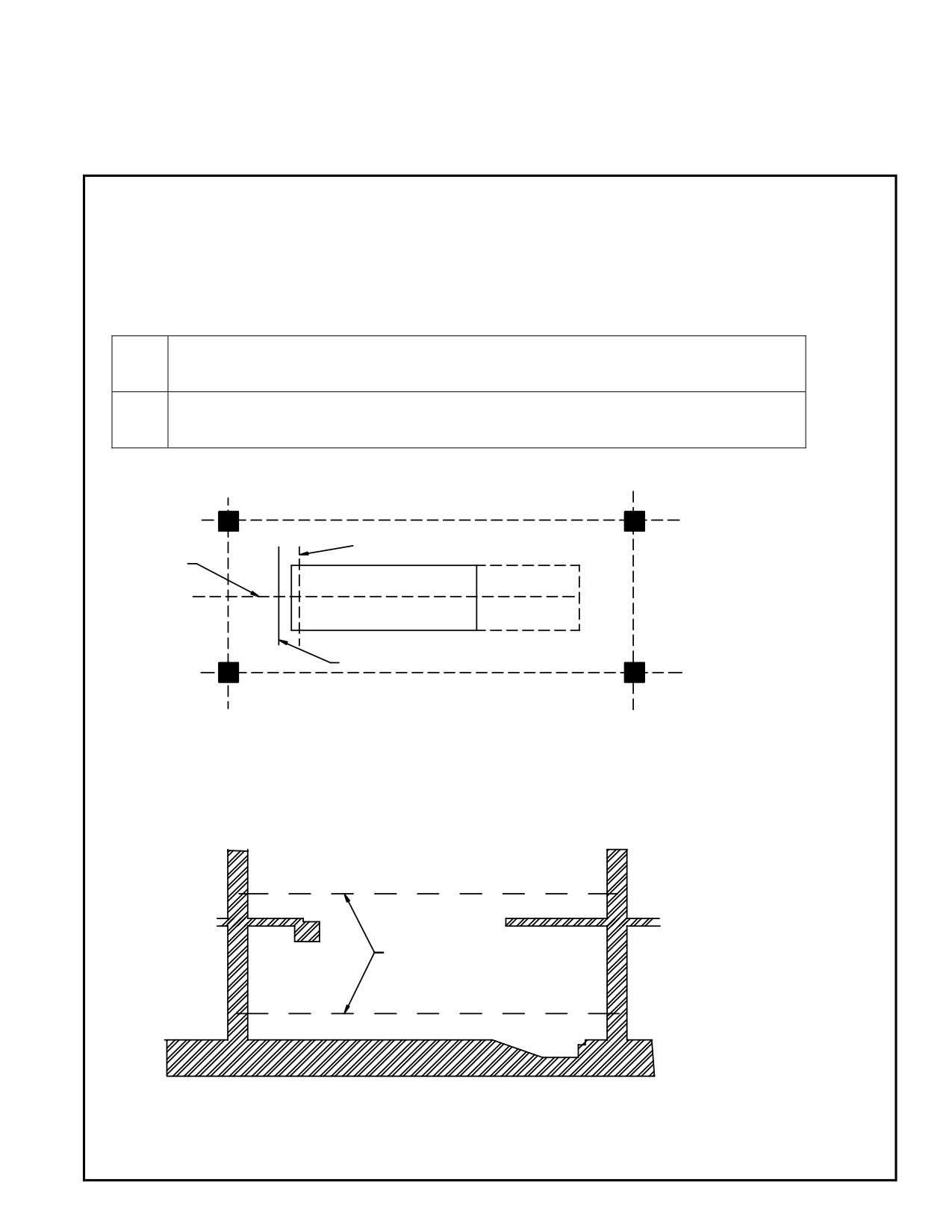

2.4

Проверка шахты

Необходимо проверить каждый размер на соответствие рабочим чертежам.

2.4.1. Проверьте совпадение чистовой линии пола и осевой линии монтажа эскалатора.

2.4.2. Измерьте расстояние между крайними опорами, длину приямка, глубину приямка,

высоту транспортирования, длину диагоналей приямка.

2.4.3. Проверьте размеры проема в перекрытии.

2.4.4. Проверьте крюк и балку для подъема оборудования.

2.4.5. Проверьте силу реакции пола на этажах и размеры шахты для движения

эскалатора.

Проем в перекрытии

Отвес

Расстояние между крайними опорами

Длина приямка

Отвес

Глубина

приямка

диагонали должны

быть равны

Перед установкой эскалатора необходимо проверить указанные размеры.

Заполните таблицу:

Номер по

Высота

Номер

каталогу

Позиция

DBE

транспорти-

эскалатора

изготови-

(от - до)

(по чертежу)

(измерение)

рования

теля

(по чертежу)

(измерение)

DBE - расстояние между крайними опорами.

2.5. Рекомендуемые инструменты и принадлежности

Наименование

Кол-во

Примечание

Четыре стальных троса ∅24 мм; 2х8 м + 2х10 м

Соединительная скоба, рассчитанная на груз 8,5 тонн

Стальной трос ∅24 мм; 2х2 м

Транспортировочная тележка

Крюк подъемного крана

Радиотелефон

Цепной полиспаст на 5 тонн

Цепной полиспаст на 10 тонн

Гидравлический домкрат на 10 тонн

Вильчатый погрузчик на 5 тонн

Тележка

Дрель-перфоратор

Продолжение

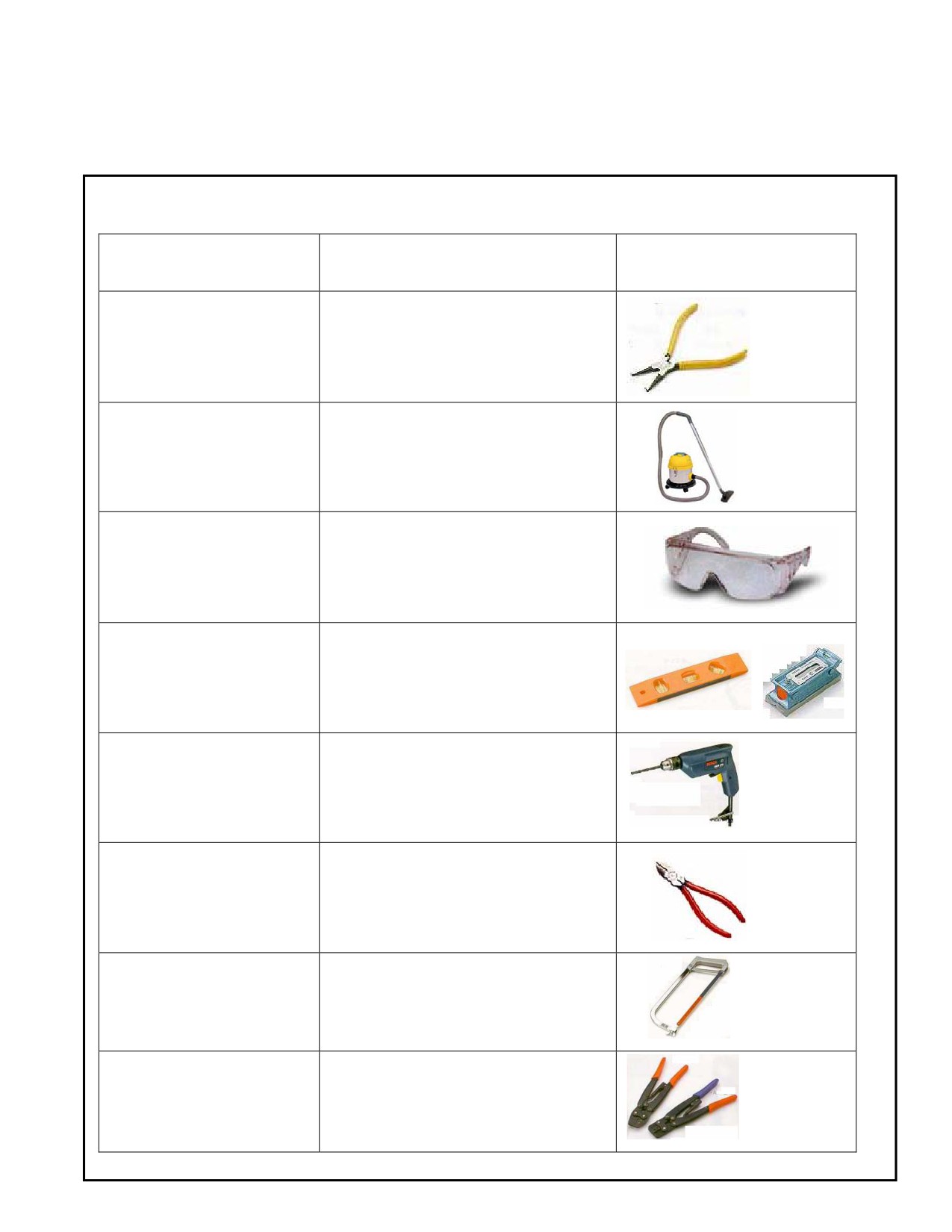

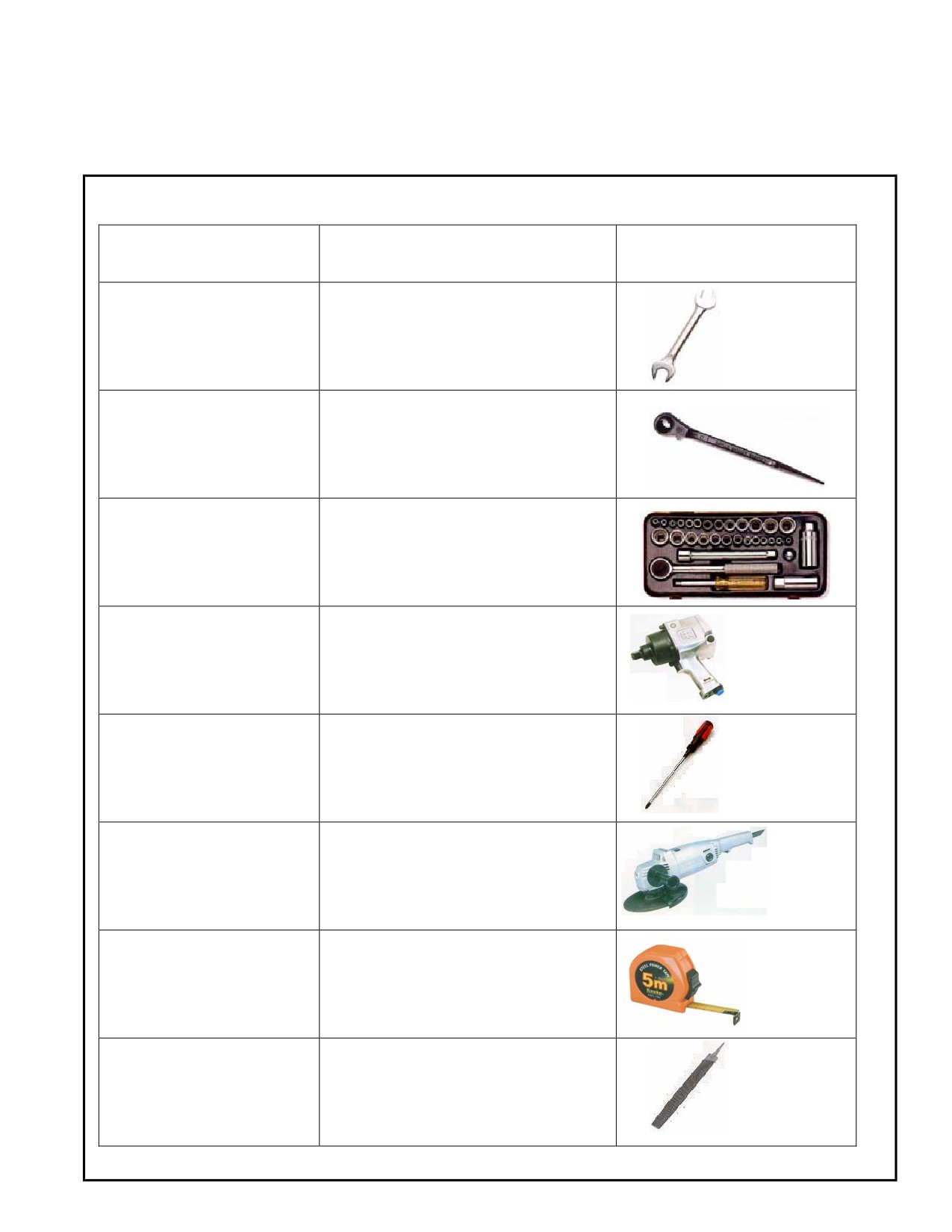

Рекомендуемые инструменты и принадлежности

Номер по каталогу

Наименование

Обозначение

Крюк для монтажа поручней

[на рабочей ветви]

Крюк для монтажа поручней

[на нерабочей ветви]

Инструмент для удаления

диффузата

Смазочная масленка

(масляный насос)

Смазочный шприц

(для густого смазочного

материала)

Рекомендуемые инструменты и принадлежности

Номер по каталогу

Наименование

Обозначение

Гаечный ключ с открытым зевом

Размер: 7, 10, 13, 17, 19, 24, 30 мм

Гаечный ключ с храповым

механизмом

Набор торцовых ключей

Гайковерт

Отвертка

(с крестообразным

и плоским шлицем)

Шлифовальная машина

Рулетка

Напильник

Средства и указания по обеспечению безопасности

Каска

Защитные очки

Короткие волосы

Ремни безопасности

Пуговицы

застегнуты

Защитные перчатки

Правильная длина брюк

Ботинки для безопасной работы

1. Одежда должна соответствовать характеру выполняемых работ. Нельзя надевать

свободную одежду, болтающийся галстук, и т.д. при работе с подвижными

механизмами или оборудованием.

2. Во избежание падения необходимо установить защитные ограждения до начала

работ.

3. Пол должен быть сухим, свободным от пятен масла и обломков, о которые можно

споткнуться.

4. Запрещается надевать кольца, браслеты, наручные часы, ожерелья, и т.п. при

работе с подвижным механизмами или оборудованием и при работе в любых других

местах, где они могут быть потенциальными источниками опасности.

5. Во время проведения работ абсолютно недопустимы такие действия, которые могут

послужить причиной травм и несчастных случаев, как, например, озорство, шутки и

розыгрыши, драки, и т.д.

6. Все участники работ обязаны оберегать себя лично и партнеров по работе от

опасных ситуаций.

Подготовительные операции

3.1

Нанесение базовых линий

Сверив рабочие чертежи, нанесите вместе со строителем базовые линии.

Нанесите базовую линию эскалатора на каждом этаже.

Нанесите линию чистового пола на каждом этаже.

Конец трассы

Осевая линия

базовая линия

< Нанесение базовых линий >

Линия чистового пола

< Нанесение линий чистового пола >

3.2

Проверка высоты транспортирования и длины эскалатора

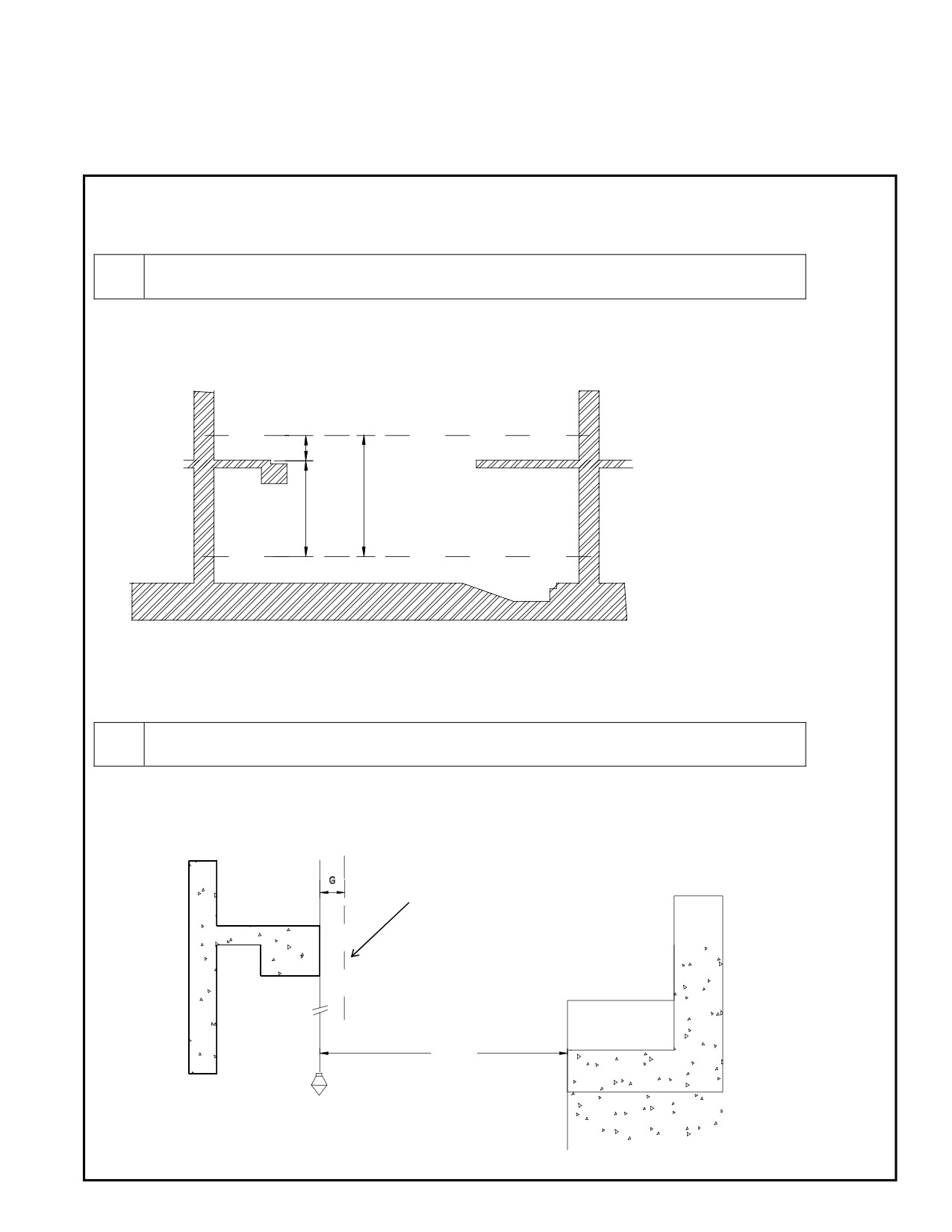

3.2.1 Проверка высоты транспортирования

Измерьте расстояния между линиями чистового пола на каждом этаже и затем

сверьте результаты измерения с размерами на рабочих чертежах.

Допуск на отклонение высоты транспортирования: l = H +30, -20

Линия чистового пола

+30

=H₋

Линия чистового пола

< Проверка высоты транспортирования >

3.2.2 Проверка длины

Измерьте расстояние между концами опор и сверьте полученные

результаты с размерами в рабочих чертежах.

Допуск на отклонение длины (L): L = 0~+20 мм

Разброс расстояния (G): G = 40~100 мм

Конец трассы

3.3 Проверка ширины

Опустите отвес в тех точках, где расстояние от осевой линии эскалатора

составляет 655 мм для эскалатора типа 1200 и 455 мм для эскалатора

типа 800.

бедитесь в том, что расстояние от каждой из этих точек до стены

превышает 130 мм.

Ú Расстояние между осевой линией и точками опускания отвеса:

455 мм для

эскалатора типа 800 и 655 мм для эскалатора типа 1200.

Более 130 мм

Осевая линия эскалатора

Отвес

3.4

Монтаж опорной плиты (1)

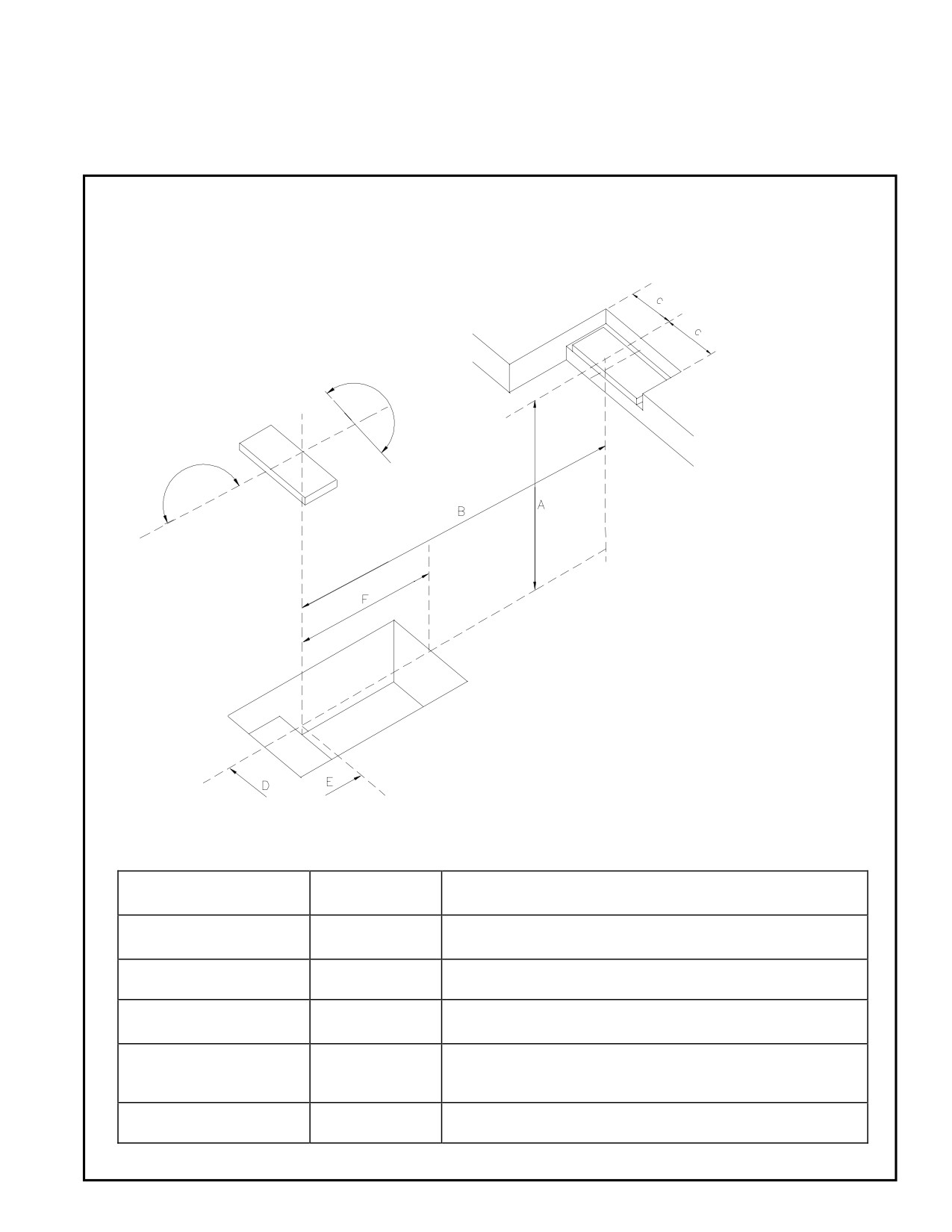

3.4.1 Проверьте размеры A, B, C, D, E и F.

3.4.2 В том случае, если опорной поверхностью эскалатора являются

железобетонные плиты:

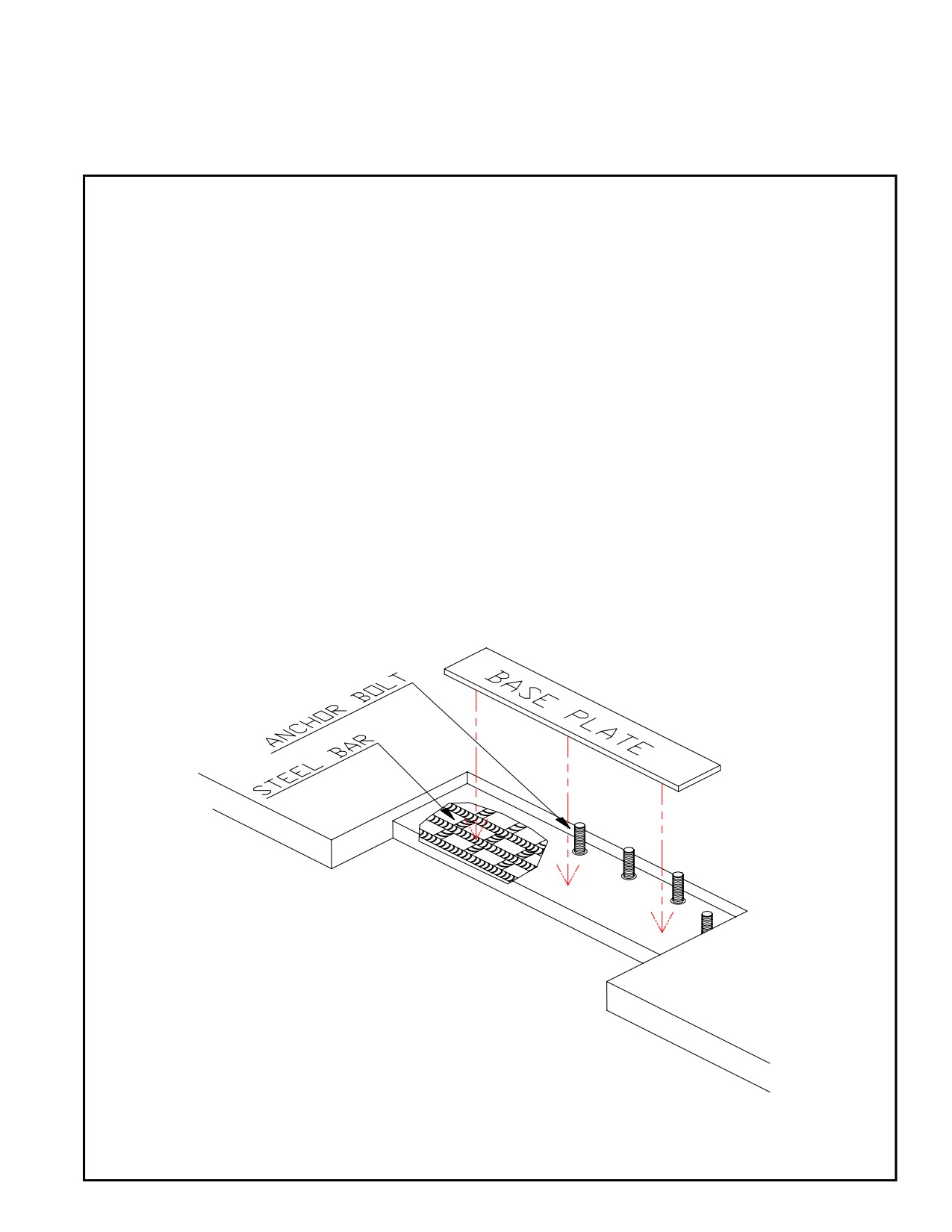

3.4.2.1 Обеспечьте, чтобы концы прутьев стальной арматуры выступали за линию

обреза железобетонной плиты.

3.4.2.2 Расположите опорную плиту на расстоянии 130 мм ниже уровня чистового пола

и затем проверьте ее горизонтальность.

3.4.2.3 Закрепите опорную плиту посредством сварки.

3.4.3 В том случае, если опорной поверхностью эскалатора является стальная

рамная конструкция:

3.4.3.1 Проверьте, можно ли расположить опорную плиту на расстоянии 130 мм ниже

уровня чистового пола.

3.4.3.2 Расположите опорную плиту на расстоянии 130 мм ниже уровня чистового пола

и проверьте ее горизонтальность.

3.4.3.3 Закрепите опорную плиту посредством сварки.

1 - Анкерный болт; 2 - Опорная плита; 3 - Стальная арматура

3.5

Монтаж опорной плиты (2)

Допуск

5/100

Допуск

5/100

< Монтаж опорной плиты >

Буквенное

Параметр

Описание

обозначение

Высота

См. рабочие чертежи

транспортирования

Длина

См. рабочие чертежи

625 мм (тип 800) ,825 мм (тип 1200), 725 мм

Ширина от оси

(тип 1000)

Опорная линия

D, E

Сверьте с опорными линиями в здании

Длина приямка

См. рабочие чертежи

3.6 Доставка эскалатора в здание

3.6.1 Проверка размеров входного проема: проверьте, позволяют ли размеры входного

проема доставить эскалатор в здание

(Минимально допустимые размеры: 2000 мм X 3000 мм)

2000мм

3000мм

3.6.2 Проверьте, подготовлен ли путь, по которому эскалатор должен доставляться к

приямку.

3.6.3 Проверьте, подготовлено ли место, на котором будет уложен эскалатор (позиция

А или В на рисунке).

СОДЕРЖАНИЕ

5. Размещение

1~10

5.1.

Размещение трассы

5.2.

Регулировка эскалатора по высоте

5.3.

Регулировка горизонтальности тяговых звездочек

5.4.

Крепление трассы на верхнем этаже

5.5.

Крепление трассы на нижнем этаже

5.6.

Тестирование компонентов эскалатора

Эскалатор Sigma Ares. Руководство по монтажу (2007 год) - часть 1
