Малая механизация на любительских пасеках (1991 год)

22 21 19 20

Рис. 76 Раздвижная платформа для содержа-

ния и перевозки пчелиных семей:

— общий вид; б

устройство; в

лиспаст из пары двойных блоков

ми опорами оборудуют под кочевую будку и склад для

бытовых и пасечных принадлежностей. В ненастную

дождливую погоду платформу с ульями накрывают

брезентом или полиэтиленовой пленкой.

По сравнению с передвижными павильонами пе-

редвижная бесколесная платформа-самопогрузчик бо-

лее экономична и менее трудоемка в изготовлении.

Раздвижная платформа для содержания и пере-

возки пчелиных семей

76). Ее изготавливают на

базе обычной платформы на колесах, к деревянному

настилу которой болтами прикрепляют два металли-

ческих угольника

На них накладывают два согну-

тых П-образно угольника

настилают доски

П-образно согнутым угольникам приваривают по

одному отрезку трубы

с ребрами жесткости для ус-

тановки и крепления опоры 5. Скобы

крепят для

установки стоек

В опоре 5 сверлят несколько

сквозных отверстий

позволяющих регулировать

высоту выдвигаемых площадок, вырезают паз

ось колес

10,

сверлят отверстие

11,

через

127

штырем фиксируют ось в опоре, чтобы исключить вы-

скальзывание колес из стойки во время движения,

делают отверстие

под рычаг

с опорой

14.

В платформе и выдвижных площадках сверлят отвер-

стия

под ульевые скрепы. В транспортном поло-

жении выдвижные площадки располагаются на плат-

форме и не выходят за ее габариты. Каждый ряд уль-

ев на платформе крепится одним общим

скрепом, состоящим из угольника

с тремя отвер-

стиями, трех металлических прутков

с резьбой на

обоих концах и шести гаек

с шайбами. Угольники

кладут на крыши ульев, прутки вставляют в отвер-

стия на платформе и закрепляют гайками. Верхние

концы

выводят через отверстия в угольниках

и стягивают ульи.

По прибытии к месту назначения в отрезок трубы

сверху вставляют опору

и фиксируют

в нужном

положении штырем. В отверстие

вставляют рычаг

13,

имеющий на конце бобышку, предупреждающую

выскальзывание рычага из отверстия стойки. Рыча-

гом Поднимают опору вместе с выдвижной площадкой

и ставят на колеса, фиксируя их штырем в отверстии

Далее площадку со стоящими на ней ульями вы-

двигают до упора в ограничитель (на рисунках не

показан). Так как установленная на колесах площад-

ка находится в приподнятом положении и скользит

по неподвижным угольникам практически в двух точ-

ках, площадь трения сводится к минимуму, что дает

возможность площадку с ульями выдвигать одному

человеку. После выдвижения площадки рычагом

приподнимают стойку, выкатывают из-под нее коле-

са и упирают стойку в землю. Аналогично выдвигают

вторую площадку.

Осматривают гнезда на платформе с помощью

подъемного устройства, состоящего из двух заострен-

ных внизу стоек

со сквозными отверстиями вверху,

перпендикулярными оси, резьбовых крючков

резьбовыми воротками

20,

троса

21,

подвижного ро-

лика

и полиспаста (рис. 76,

в).

Стойки

вставля-

ют сверху в скобы

и забивают в землю. Трос с ро-

ликом надевают на резьбовые крючки на стойках

и подвешивают полиспаст с захватом. Проводят не-

обходимые работы.

После осмотра одного ряда ульев стойки, трос

Рис. 77.

платформа для перевозки ульев

на прицепе

к легковому автомобилю

и ролик с полиспастом переносят ко второму ряду.

Для осмотра ульев, стоящих на выдвижных площад-

ках, стойки устанавливают в хомуты по обе стороны

одной выдвижной площадки и либо используют трос

меньшей длины, либо изменяют место крепления тро-

са. Характерной особенностью раздвижной платфор-

мы является то, что ее площадь используется рацио-

нальнее: на одну треть увеличивается количество пче-

линых семей. Размещение ульев на раздвижной

платформе позволяет пчелам лучше ориентироваться

в полете. Конструкция раздвижной платформы позво-

ляет механизировать ручные работы по уходу за пче-

лами как на пасеке, так и на кочевках.

Передвижная

платформа

для перевозки пасеки

на прицепе типа

к легковому автомобилю

(рис. 77). Каркас передвижной платформы состоит

из гнутых трубчатых боковых стоек

соединенных

вставной трубой

с помощью штырей 5 и штифтов

поперечных трубчатых опор 5; рукояток

На ру-

коятки надевают изготовленные из полосового ме-

талла рычаги 7 с роликами

образующие два под-

вижных блока полиспаста. Блоки соединяют между

собой канатом

К поперечным трубчатым опорам

крепят настил из досок, на котором размещают

ульи.

9—601

На прицеп с колесными нишами в кузове изготав-

ливают легкий каркас со стойками по углам.

Перед погрузкой платформы на прицеп попереч-

ные опоры с настилом и ульями поднимают, стягивая

рычаги канатом, выше бортов прицепа. Далее закреп-

ляют канат и подкатывают прицеп вручную под

платформу. Ослабляя канат, платформу опускают

на каркас. После этого снимают блоки и боковые

стойки, размещают их под каркасом на прицепе. Там

же укладывают палатку, переносной ящик с инстру-

ментом и другие принадлежности.

Конструкция передвижной платформы позволяет

перевозить ее на прицепе к легковому автомобилю

типа «Пчелка», где поперечные опоры ложатся непо-

средственно на дно прицепа.

Передвижная платформа без колес с боковыми

телескопическими стойками (рис. 78). На прицепах

к легковым автомобилям с колесами, расположенны-

ми за боковыми бортами, с полностью открывающим-

ся задним бортом перевозят пчел на платформах,

каркас которых состоит из боковых телескопических

стоек с фиксаторами

и прикрепленных к ним бол-

тами поперечных трубчатых опор

На опоры крепят

настил из досок, устанавливают ульи. Высоту плат-

формы устанавливают так, чтобы под нее зашел при-

цеп с открытым задним бортом. Подкатывают под

платформу прицеп, автомобильным домкратом, уста-

новленным на деревянной подставке, приподнимают

боковые стойки на одной из сторон, вынимают фик-

саторы и опускают платформу на дно кузова. Дом-

крат переносят под другие стойки и, повторяя опера-

цию, платформу с ульями грузят на прицеп. Снима-

ют болты, крепящие поперечные опоры к стойкам,

и укладывают стойки на прицеп.

По прибытии на медоносы опоры закрепляют

к стойкам, поочередно поднимают домкратом, фик-

саторами устанавливают высоту, открывают задний

борт прицепа и вывозят его

платформы.

Вспомогательные приспособления. Пчеловоды-лю-

бители на своих пасеках применяют различные сред-

ства малой механизации, приспособления, на изготов-

ление которых используют трубы, металлические

прутки, канаты, цепи, стальной трос. Многие изделия

изготавливают путем гибки и сварки или сборки

130

труб,

Учитывая, что подъемные стропы про-

мышленностью выпускаются крайне редко, пчелово-

дам приходится приобретать цельный канат, цепь или

трос и изготавливать необходимые стропы, заделы-

вать их концы, петли.

Нижеперечисленные приспособления позволят на-

дежно закрепить петли и обеспечить безопасность

погрузки ульев на транспортные средства и разгруз-

ки их, дадут возможность изменять размер петель

и длину

для сгибания труб и

(рис.

79). Для изготовления приспособления берут два ме-

таллических угольника

(рис. 79,

а),

сверлят крепеж-

ные отверстия, размещают их на доске и через отвер-

стия в угольниках сверлят сквозные отверстия

доске. В отверстия угольников и доски вставляют

болты

С обратной стороны доски вместо шайб на

болты надевают металлическую полосу с отверстиями

и затягивают гайками. Сгибают прут с помощью ры-

чага

из отрезка трубы.

Аналогично изготавливают приспособление для

сгибания труб. Угольники такого приспособления

размещают на доске со смещением друг относительно

друга на расстоянии несколько большем, чем диаметр

подлежащей гибке трубы. В доске и полосе дополни-

тельно сверлят отверстие, куда вставляют и закреп-

ляют ось 5 (рис. 79, б) с металлическим роликом

Перед сгибанием трубу 7 плотно набивают песком

и закрывают заглушками. Чтобы трубу легче было

согнуть, места изгиба хорошо прогревают паяльной

лампой, после чего устанавливают между двумя

угольниками. Вместо заглушки в трубу вставляют ме-

таллический прут

либо на конец надевают другой

отрезок трубы.

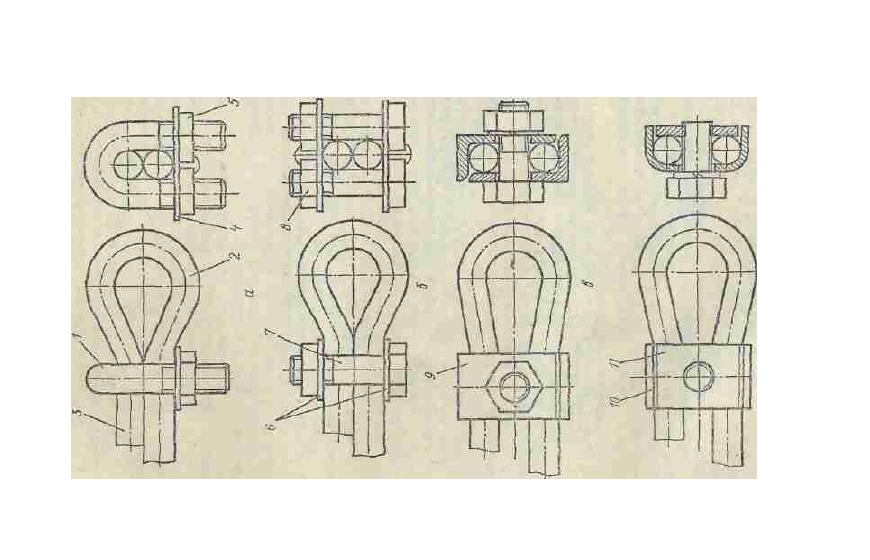

Зажимы для петель

(рис. 80). Зажим состоит из

металлического прутка

(рис. 80, а), в котором

с двух концов нарезают резьбу. В согнутый в виде

скобы пруток вставляют канат

образуют нужной

длины петлю и конец каната

заводят в скобу. На

80. Разновидности канатных зажимов:

—

металлического прутка; б

металлической

полосы и

с гайками,

из

и болта

с гайкой,

полосы, пластины и болта

133

концы прутка надевают прижимную пластину

име-

ющую два отверстия, и прижимают гайками 5.

Надежно закрепляют петли с помощью двух ме-

таллических планок

(рис. 80,

б)

из полосы, между

которыми болтами 7 с гайками

прижимают к кана-

ту его загнутый конец.

Вместо планок используют отдельные отрезки

угольников

80,

в)

с отверстиями, между кото-

рыми болтом с гайкой зажимают концы петли.

Заделывают концы канатов с помощью полосы с

отверстием, согнутой П-образно. Между полосой

и прямоугольной пластиной

80, г) помещают

канат с загнутым концом. В отверстие полосы встав-

ляют болт и закручивают его в резьбовое отверстие

пластины.

МЕХАНИЗАЦИЯ ОТБОРА КОРПУСОВ, ОТКАЧКИ

Работы по откачке меда в условиях любительско-

го пчеловодства требуют совершенствования конст-

рукций и эксплуатационных качеств выпускаемых за-

водами пчеловодного инвентаря медогонок, ножей

для распечатывания сотов и др. Они, как, впрочем,

и другие виды работ, нуждаются в нетрадиционном

подходе, особенностью которого являются разработ-

ка и изготовление комплектного набора взаимоувя-

занных между собой средств малой механизации,

приспособлений, инструмента и комплексное их при-

менение.

УДАЛЕНИЕ ПЧЕЛ С РАМОК ПЕРЕД ОТКАЧКОЙ МЕДА

На пасеках, где пчелиные семьи содержат в лежа-

ках и подобных им ульях, во время перевозок мед от-

качивают на

в разборной переносной палат-

ке или будке. Палатку ставят далеко от ульев — за

пределами лёта пчел и по возможности за естествен-

ным растительным заслоном или строениями.

При многокорпусном содержании пчел и хорошо

налаженной технологии отбора и транспортировки

медовых корпусов и магазинных надставок мед отка-

чивают в домашних условиях, где легче создать хо-

рошие гигиенические условия, в полной мере исполь-

зовать средства механизации, обеспечить высокую

производительность труда.

Применяют различные способы отбора из ульев

медовых сотов, корпусов, магазинных надставок. Наи-

более просто открыть крышку, пустить в улей дым, вы-

нуть рамку и щеткой или ершиком смести пчел

в улей. Однако предпочтение следует отдать тем

способам,

более производительны, не вызы-

вают перевозбуждения пчел, предотвращают пчели-

ное воровство и нападение пчел на людей и живот-

ных.

135

Удаление пчел из медо-

вых корпусов с помощью бен-

зойного альдегида. Чтобы уда-

лить пчел из медовых кор-

пусов или магазинных надста-

вок, берут

тую плиту, вырезают ее по раз-

меру корпуса и в нескольких

Рис. 81. Лотковый уда- местах сбрызгивают бензой-

ным альдегидом из расчета две

чайные ложки. Плиту орошен-

ной стороной кладут на откры-

тый корпус. Когда с верхнего

корпуса уйдут все пчелы, плиту снимают и накрыва-

ют ею следующий корпус, а освободившейся тележ-

кой-подъемником приподнимают над ульем; оставших-

ся пчел перегоняют дымом в нижний и перевозят

в помещение для распечатывания рамок и откачки

меда. На пасеке больших размеров одновременно ис-

пользуют две плиты и по очереди переносят их от улья

к улью, забирая освободившиеся корпуса.

Лотковый

пчел (рис. 81). Перед отбо-

ром корпусов для откачки меда пчел удаляют с по-

мощью лотка из тонкого оцинкованного листа или

другого аналогичного материала и плотной перегород-

ки из фанеры или полиэтиленовой пленки, вырезан-

ной по размеру корпуса. Перегородкой отделяют

верхний корпус от нижнего, причем верхний корпус

сдвигают так, чтобы между внутренней поверхностью

передней стенки верхнего корпуса и наружной по-

верхностью передней стенки нижнего корпуса обра-

зовалась щель для прохода пчел. От верхнего корпу-

са до летка улья устанавливают лбток, который плот-

но заходит за боковые стенки улья.

Изолированные в верхнем корпусе пчелы через

несколько часов перейдут в гнездовой, после чего кор-

пус с медовыми рамками отбирают.

Магазинная

(рис. 82).

Отбор медовых корпусов производят с помощью ма-

газинной подставки

к внутренним боковым стенкам

которой прибивают по одному опорному бруску

На бруски помещают решетку

с отверстиями

продольными щелями 5, вырезанную из оцинкован-

ного листа или фанеры. Между отверстиями и щеля-

Рис. 82. Магазинная

ми перпендикулярно решетке ставят пластины

окнами и шторками. Правое и левое пространства за

пластинами закрывают фанерой 7. Площадь над от-

верстиями оставляют открытой. Пчелоудалитель ста-

вят под корпус с медом или под магазинную надстав-

ку с медовыми рамками. Пчелы, почувствовав уда-

ленность от основной семьи, опускаются на решетку

и, не пройдя сквозь отверстия, переходят к ней через

окна. Обратно из гнезда они не пройдут.

Удаление пчел струей воздуха.

все шире применяют магазинные надстав-

ки. В них меньше высота рамок, увеличено межра-

мочное пространство (обычно ставят

рамок),

что, в частности, дает возможность легче и быстрее,

чем из гнездовых корпусов, удалять пчел струей воз-

духа из пылесоса или компрессора.

Перед удалением пчел над прилетной доской ста-

вят подставку под улей. На нее устанавливают мага-

зинную надставку и выдувают пчел из всех

Пчелы, попадая на прилетную доску, свободно про-

ходят в леток гнезда. Этим быстрым и эффективным

способом часто пользуются на пасеках.

(рис. 83). В кор-

пусе от многокорпусного улья в поперечной стенке

делают два сквозных пропила. Верхний

вырезают

на уровне фальцев для плечиков рамок, а нижний

137

2 —

на расстоянии,

симметричном верхне-

му. Напротив нижнего

пропила в продольных

стенках с внутренней

стороны вырезают па-

зы.

Изготавливают

тельные рамки

с мел*

кой металлической сет-

кой

Через сквозной

нижний пропил в пазы

вставляют нижнюю ог-

раничительную

Через пропил по

фальцам задвигают и

верхнюю. Каждая рам-

ка имеет ручку

утолщенную планку

которая плотно захо-

дит в пропил корпуса.

Корпус-камеру из-

нутри обивают тонкой

жестью

или фольгой.

Жестяную поверхность

обивки протирают гру-

бой наждачной бума-

гой и окрашивают чер-

ной нитрокраской. Из-

готавливают деревянный каркас

размеры которого

позволяют устанавливать его через магазинную над-

ставку на поддон многокорпусного улья. На каркасе

крепят вентилятор

Перед удалением пчел на поддон многокорпусно-

го улья ставят магазинную надставку

через нее

на поддон помещают каркас с вентилятором. Прово-

да и вилку выводят в леток. На магазинную надстав-

ку

пустой корпус

11,

на

корпус-камеру.

Тележкой-подъемником снимают с улья корпус с ме-

довыми рамками и устанавливают его на корпус-ка-

меру. Выдвигают верхнюю ограничительную рамку

до положения, когда противоположная поперечная

планка рамки окажется в плоскости поперечной

83,

литель

корпуса, снимают

включают вентилятор

и струей воздуха из пылесоса или компрессора выду-

вают пчел. Поток воздуха, образованный пылесосом

и усиленный вентилятором, выходит в летковую щель,

быстро и практически полностью сдувает пчел с рамок

в корпус-камеру. Задвигают верхнюю рамку до упо-

ра. Тележкой-подъемником поднимают корпус с ме-

довыми рамками и транспортируют его к месту от-

качки меда или в хранилище, возвращаются обратно,

тележкой-подъемником поднимают корпус-камеру

с пчелами, перевозят и устанавливают на улей, отку-

да удалены пчелы. Из корпуса выдвигают нижнюю

решетку, и пчелы осыпаются на рамки нижнего кор-

пуса, так как удержаться на внутренней обивке они

не могут. При необходимости через сетку верхней

рамки пускают струю воздуха или дыма. Освободив-

шуюся корпус-камеру вместе с магазинной надстав-

кой и поддоном увозят к очередному улью.

Удаление пчел усиленной струей воздуха с по

мощью корпуса-камеры

тележки-подъемника поз-

воляет пчеловоду в считанные минуты полностью

освободить корпус от пчел, снизить вероятность по-

падания в улей пчел-воровок, доставить корпус с ме-

довыми рамками на стол для распечатывания сотов

без применения тяжелого ручного труда.

РАСПЕЧАТЫВАНИЕ МЕДОВЫХ СОТОВ

Перед откачкой меда, прежде чем поместить ме-

довые рамки в медогонку, распечатывают соты. На

любительских пасеках эту операцию выполняют спе-

циальными вилками, обычными пасечными ножами,

подогреваемыми в горячей воде, ножами с электри-

ческим и паровым подогревом.

Специальные вилки из-за низкой производительно-

сти применяют в основном при распечатывании пло-

хо отстроенных сотов. Обычными пасечными ножами

работают попеременно. Одним ножом срезают кры-

шечки непосредственно из сотов, а другой в это вре-

мя подогревают в горячей воде, которую постоянно

держат под рукой. Ножи с электрическим подогревом

не обеспечивают поддержание температуры лезвия

в рабочем режиме. Более производительны и удобны

139

Рис. 84. Приспособление для распеча-

тывания медовых сотов

паровые ножи, однако входящему в комплект паро-

образователю требуются вода и источник тепла.

Перечисленными вилками и ножами распечатыва-

ют соты исключительно вне корпуса или улья.

Приспособленяе, показанное на рис. 84, позволяет

распечатывать соты, не вынимая рамок из магазин-

ной надставки.

П-образиый каркас / такого приспособления из-

готавливают из жесткой металлической полосы. На

боковых сторонах каркаса вырезают фигурные пазы

с выступами

До центра каждого полукруга, об-

разованного краем каркаса и выступом, снизу делают

пропил

а на вершине выступа — направляющую

канавку

Сверху к каркасу крепят деревянную руч-

ку

с контрольной лампочкой

от которой по внут-

ренней поверхности каркаса, пропилам

и канавкам

прокладывают изолированный провод малого сече-

ния

На открытом участке с провода снимают изо-

ляцию, после чего регулируют его натяжение прижи-

мами

Вместо провода можно использовать специальную

проволоку для

ульевых рамок, заизо-

места ее соприкосновения с токопроводящи-

ми частями приспособления.

Чтобы распечатать медовые соты, магазинную над-

ставку снимают с улья и устанавливают на универ-

сальный пасечный стол

40). Приспособление

140

подключают через понижающий трансформатор в

электрическую сеть. Как только проволока нагреется,

приступают к распечатыванию сотов, не вынимая ра-

мок из магазинной надставки. Приспособление как

бы надевают на рамку, следя, чтобы выступы

кар-

каса скользили по ее боковым планкам. Легко нажи-

мая на ручку, передвигают приспособление вниз до

тех пор, пока проволочки не пройдут от верхней

планки рамки до нижней. Если соты хорошо отстрое-

ны и запечатаны, что практически всегда бывает

в таких рамках, то достаточно одного прохода, чтобы

проволочка ровно срезала крышечки медовых сотов.

Срезанные крышечки падают на отделитель воска от

меда, а мед стекает по желобу стола в емкость.

Изготовить приспособление можно из деревянной

планки с ручкой, закрепив на концах под прямым

углом по два угольника.

Медовые соты распечатывают с помощью электро-

тепловентилятора. Чтобы направить струю горячего

воздуха на определенный участок поверхности сотов,

делают специальную насадку из оцинкованного листа

и ставят на

Горячий воздух

позволяет вскрывать восковые крышечки, не нарушая

поверхности сотов.

Не менее эффективен способ распечатывания ме-

довых сотов нагретой хромированной латунной пла-

стиной. С трех сторон края пластины отогнуты вверх

на высоту, определяемую глубиной плавления сотов,

а с

вниз. Размеры пластины соответству-

ют внутренним размерам медовой рамки. Пластина

нагревается установленной под ней электрической

спиралью. Рамку с медовыми сотами накладывают

на пластину одной, а затем другой стороной. Глуби-

на плавления сотов определяется высотой боковых

желобков. Прибор можно сделать на основе электри-

ческого фотоглянцевателя.

До начала работ по откачке меда в теплом поме-

щении, куда можно заехать тележкой, устанавливают

универсальный пасечный стол (см. рис. 40), крепят

подготовленную к работе медогонку, рядом размеща-

ют тару под мед, ножи или приспособление для рас-

переносной ящик на случай отбо-

ра отдельных медовых рамок,

Откачивают мед в медогонках, изготовленных за-

водами пчеловодного инвентаря, а также в

зированных пчеловодами и самодельных.

Медогонка из

велосипедных

колес (рис.

85). От-

качка меда в обычных

медогонках ча-

сто приводит к разрушению сотов. Если уменьшить

число оборотов, мед откачивается не полностью, сни-

жается производительность. Чтобы существенно уве-

личить производительность труда и обеспечить

хранность сотов, некоторые пчеловоды переделывают

трех- и

хордиальные медогонки на

радиальные. Например, на базе кассетной хордиаль-

ной медогонки делают радиальную на девять рамок.

От ее ротора оставляют только ось. Вместо двух ме-

таллических обручей, к которым

кассеты, на

ось надевают два задних велосипедных колеса без

шин. Ротор из колес помещают в бак на подшипни-

ках. Между спицами без каких-либо переделок колес

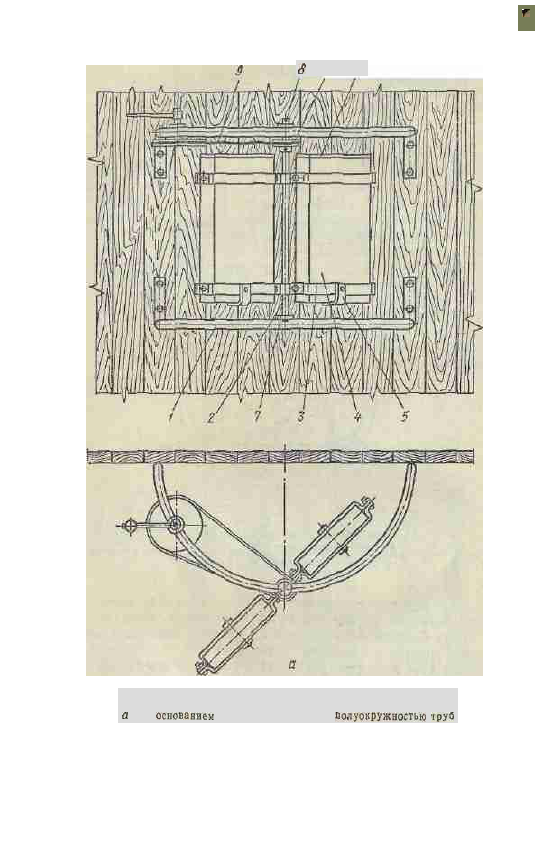

85. Медогонка из велосипедных колес

142

А-А

Рис. 86.

медогонка:

—

корпус с приводом; б — крепление кронштейнов с осями;

в —

ротор

с качающимися шарнирными рычагами

по радиусу устанавливают рамки. Каждая рамка

удерживается по бокам двумя смежными спицами,

луженой проволокой, которой переплетают

спицы нижнего колеса. Шестерни с соотношением

зубьев

для привода берут от ручной дрели. Не-

сложная модернизация медогонки позволяет повы-

сить производительность

почти в два раза.

При отсутствии заводской медогонки бак изготав-

ливают из дюралюминия. Прямые швы стенок бака

скрепляют алюминиевыми заклепками, шов по окруж-

143

87. (продолжение)

(б'

двух деревянных столбиков,

из двух фи-

гурно согнутых

между собой

ности дна загибают и расклепывают. Из листа выре-

зают две полуокружности съемной крышки. Бак за-

крепляют в каркас из угольников. Колеса надевают

на ось ротора.

каркасу крепят привод.

медогонка (рис.86). В корпусе та-

кой медогонки (рис. 86, а) размещают ротор

и при-

вод

Снизу к ротору крепят кронштейны

с осями

5 (рис.

на которые надевают качающиеся

шарнирные рычаги

(рис. 86,

в)

с жестко закреплен-

ными осями 7. На осях 7 устанавливают с возможно-

стью вращения хордиально расположенные кассеты

для медовых сотов и фиксируют их в положение жест-

ко закрепленными на роторе упорами

Распечатан-

ные соты устанавливают в кассеты и приводят ротор

во вращение. Чтобы откачать мед с противоположной

стороны рамки, останавливают ротор и поочередно

разворачивают кассеты на 180°: кассеты отводят от

упоров, поворачивая шарнирный рычаг вокруг оси

в направлении центра ротора на нужный угол, разво-

рачивают обратной стороной к поверхности ротора

и возвращают рычагом на прежнее место.

Медогонка без бака (рис. 87). Медогонка имеет

основание в виде двух согнутых полуокружностью

труб / (рис.

прикрепляемых к щиту павильона

или пасечного домика. На ось

ротора медогонки

болтами с гайками крепят четыре гнутые металличе-

ские полосы

образующие гнезда для кассет

4, из-

10-601

145

готовленных из деревянных планок и фанеры. Ниж-

ние полосы соединяют полосами 5, удерживающими

кассеты в гнездах. Ось с закрепленным на ней шки-

вом

устанавливают на двух упорных подшипниках

7 с помощью штифтов

в верхнюю и нижнюю трубы

основания. Ремень

надевают на приводной шкив

и шкив на оси.

Над медогонкой навешивают палатку. Распеча-

танные соты вставляют в кассеты и закрывают крыш-

ками

10.

Ручкой приводного шкива ротор приводят во

вращение. Откачанный мед из кассет периодически

сливают в тару.

Основанием для медогонки могут служить заби-

ваемые в землю деревянные столбики

(рис. 87,

б')

с опорными трубами

или две фигурно согнутые

и соединенные между собой трубы

(рис.

которые через отверстия закрепляют в землю четырь-

мя металлическими штырями.

После откачки фанерные кассеты необязательно

сразу мыть. Оставшийся в них мед не портится и при

закрытых крышках может храниться до следующей

откачки. Кассеты удовлетворяют санитарным требо-

ваниям, не ржавеют. Чтобы кассеты не впитывали

влагу и мед, после изготовления их пропитывают

снаружи и внутри натуральной олифой и хорошо

просушивают.

Разделители рамок (рис.88). Один из разделите-

лей изготавливают из прямоугольной полоски (рис.

88, а), делая надрезы до середины поочередно на ши-

рину межрамочного пространства и ширину верхней

планки рамки. Надрезы чередуют до конца полоски.

Надрезанные узкие полоски отгибают под прямым уг-

лом и слегка заостряют.

полоски, которую поочередно изгибают по ши-

рине верхней планки ульевой рамки и ширине меж-

рамочного пространства между боковыми планками

соседних рамок, делают другие разделители

Разделители

при установке рамок

в ульи перед перевозкой. Ими крепят сотовые рамки,

находящиеся непосредственно в магазинной надстав-

ке при откачке меда.

Медогонка для откачки меда из магазинных над-

ставок. Существенно повышает производительность,

146

Ряс. 88. Разделители

рамок:

— из полоски с отогнутыми надрезами; б

гнутой

снижает затраты ручного труда поточная

включающая тележку-подъемник, универсальный па-

сечный стол (см. рис. 40), приспособление для распе-

чатывания сотов (см. рис. 84) и медогонку для откач-

ки меда непосредственно из магазинных надставок

(рис. 89). Ось ротора медогонки представляет со-

бой металлический прут, один конец которого прото-

чен под подшипник, а второй —

шкив. К оси приварены шесть металлических прут-

ков

ось

с угольниками

образующими гнездо под магазинную надставку.

Между прутками

и угольниками

крепят фанеру

Концы угольников ротора скреплены между собой

полосками 5. На боковых полосках приварены за-

щелки

Ось ротора вращается в подпятнике на упорном

шарикоподшипнике в крестовине 7, прибитой к полу.

подшипник прикреплен к деревянному брус-

ку

закрепленному с помощью кронштейнов к угло-

1 0"

147

Рис. 89, Медогонка для откачки меда из магазинных

надставок:

— виды в проекциях;

— кассета

стенам помещения. Выше бруска на ось надет

шкив

малого диаметра, соединенный с приводным

шкивом

большего диаметра на бруске ременной

передачей. Медогонка имеет три съемные деревянные

кассеты

с выступающими упорами

и крючка-

ми

13,

Перед откачкой меда тележкой-подъемником подъ-

езжают к ульям, снимают магазинные надставки, из

которых

предварительно удалены

148

пчелы, подвозят их на универсальный пасечный стол

и расставляют в один ряд в направляющие стола.

С помощью приспособления, показанного на

84,

распечатывают соты первой магазинной надставки,

сверху и снизу рамок устанавливают разделители

(см. рис. 88), передвигают надставку на край стола,

переворачивают на боковую плоскость и по направ-

ляющим стола сдвигают в направляющие гнезда под

магазинную надставку. Кассету на магазинную над-

ставку крепят так, чтобы выступающие упоры при-

жимали верхние планки рамок к фальцам, и притяги-

вают защелками. Далее направляющие второго гнез-

да медогонки совмещают с направляющими пасечного

стола, и вторую надставку с распечатанными сота-

ми и установленными разделителями рамок помеща-

ют в

После установки третьей надставки

и закрепления кассет ручкой приводят ротор во вра-

щение: мед выбрызгивается из ячеек на внутренние

стенки кассет и стекает по ним вниз. После накопле-

ния меда в кассетах его сливают, снимая кассеты,

в тару. Важным преимуществом медогонки является

горизонтальное расположение рамок, что исключает

давление воздуха на соты при вращении ротора. Ва-

риант привода медогонки от электродвигателя позво-

ляет работать на больших скоростях.

В медогонке можно откачивать мед и из гнездо-

вых рамок разных размеров. Для этого в съемных

деревянных кассетах закрывают открытые боковые

пространства и открывают верхние. В верхней части

кассет прибивают две планки, удерживающие рамки

на одинаковом расстоянии от стенок кассеты, в ниж-

ней части по ширине кассеты прибивают планки, ко-

торые не дают возможности рамке опускаться на дно.

В кассеты устанавливают распечатанные соты и, за-

крыв их верхними крышками, крепят в гнездах рото-

ра. Медогонка работает как

мед при вращении ротора извлекается только с одной

стороны сотов. Чтобы откачать мед из ячеек с другой

стороны сотов, рамку в кассете или всю кассету по-

ворачивают на 180°.

ПОЛУЧЕНИЕ ВОСКА

Для переработки воскового сырья и получения

воска на пасеках применяют солнечные, паровые, во-

дяные

с различными нагревательными

приборами. Выпускаемый инвентарь и оборудование

по переработке воскового сырья не в полной мере от-

вечает требованиям пчеловодов, да и не везде его

можно приобрести. Стремясь получить из воскового

сырья как можно больше воска, многие пчеловоды

сами изготавливают или усовершенствуют выпускае-

мые заводами воскотопки.

с комбинированным солнечным и элек-

трическим подогревом (рис. 90). На пасеке трудно,

а главное, нерационально обходиться без солнечной

воскотопки. На ней перетапливают светлые чистые

соты и с минимальными затратами труда получают

высококачественный воск. Однако существенным не-

достатком солнечной воскотопки является то, что ею

нельзя пользоваться ранней весной и осенью. В эти

периоды солнце греет слабо, а на пасеке скаплива-

ется много воскового сырья. Чтобы перерабатывать

восковое сырье в любое время года, не изготавливать

или не покупать, кроме солнечной воскотопки, паро-

вую или водяную, некоторые пчеловоды изготавлива-

ют ее с комбинированным солнечным и электрическим

подогревом. Корпусом такой воскотопки служит ма-

газинная надставка

(рис. 90, а), установленная на

доску

надставке и доске крепят упоры

на

которые помещают изготовленный из белой жести

леток 5. Из такого же материала корытце

ставят

ниже. Деревянную крышку

с двойным наклонным

стеклом

плотно пригоняют к магазинной надставке.

Стекла в местах прилегания к крышке промазывают

замазкой. Перед закрытием воскотопки между корпу-

сом и крышкой помещают прокладку из сукна, что

способствует поддержанию в воскотопке необходимой

температуры. Снаружи воскотопку окрашивают в

черный цвет.

Солнечную воскотопку целесообразно устанавли-

вать на поворотном основании. Для этого на хорошо

освещенном, защищенном от ветров месте закапыва-

ют столбик

(рис. 90, а") с прибитой к его торцу де-

ревянной площадкой

10.

На площадке устанавлива-

ленно выкапывает из ведра, масса его уменьшается,

и резиновая полоска, сокращаясь, поворачивает верх-

ний круг диска, на котором стоит воскотопка, за.

солнцем. Длину резины, размеры устройства, емкость

ведра и скорость вытекания воды определяют экспе-

риментально с таким расчетом, чтобы воскотопка

точно поворачивалась за солнцем, подставляя стекло

перпендикулярно лучам в течение всего дня. Тогда

пчеловоду достаточно утром налить в емкость воды,

а вечером после рабочего дня забрать из корытца

Аналогичное диску «Здоровье» поворотное устрой-

ство состоит из наружной обоймы

(рис.

привинченной шурупом

к столбику

и внутренней

20.

Между обоймами размещены шарики

21.

верх-

ней обойме шурупами

закреплена деревянная круг-

лая площадка

23,

на которую установлена солнечная

воскотопка. Полосовую резину на поворотном устрой-

стве укладывают по окружности площадки. Держа-

тели

прикрепляют к отдельно стоящим столбикам.

На описанной воскотопке удобно перерабатывать

соты любого сорта — как вырезанные из рамок, так

и находящиеся непосредственно в рамках в корпусе

многокорпусного улья или магазинной надставке не-

зависимо от времени года н погоды. Обеспечивается

это установкой в воскотопку электроплитки с регули-

руемой мощностью: на наклонный лоток помещают

вырезанные из рамок соты, накрывают крышкой

и включают плитку.

Прогрессивная технология ухода за пчелами, при

которой гнездо пчелиной семьи расширяют не отдель-

ными рамками с сотами или вощиной, а целыми кор-

пусами, позволяет перетапливать соты спустя год-два

после их нахождения в улье не отдельными рамками,

комплектами по десять штук, не вынимая

рамок из корпуса.

Рамки с сотами без постоянных разделителей, под-

лежащие перетопке непосредственно в корпусе, ук-

репляют разделителями (см. рис. 88). Чтобы воск

свободно стекал по стенкам ячеек, корпус перевора-

чивают, после чего устанавливают на магазинную

надставку

и накрывают крышкой от

не имеющей вентиляционных щелей (рис.

Между магазинной надставкой, корпусом и крышкой

153

Рис. 91.

ведра

укладывают прокладки.

Включают электроплит-

ку, и в

под-

держивают температуру,

при которой перга и ко-

коны не сваливаются с

рамок. После прекраще-

ния капания воска элек-

троплитку отключают и,

выждав минуту, снима-

ют корпус с

Над брезентом

ют рамки.

Воскотопку с комбини-

рованным подогревом ис-

пользуют для дезинфек-

ции

ков и другого мелкого

пчеловодного инвентаря.

Для этого из воскотопки вынимают наклонный лоток

и корытце, в фальцы магазинной надставки кладут

рамку из металлической сетки длиной по размеру

верхних планок рамки, а шириной на

уже

внутренней ширины корпуса. Устанавливают перевер-

нутый корпус. На сетку укладывают предметы для

дезинфекции, на корпус — прокладку и крышку.

Включают в сеть электроплитку и поддерживают

нужную температуру в течение определенного вре-

мени.

из ведра (рис.91), В ведре на пла-

стинках

прикрепляют воронку

из белой жести,

сверлят отверстие для вывода наружу трубочки

от

воронки и до уровня отверстия наливают воду. На

ведро ставят цилиндрическую надставку

с крышкой

и металлическим конусом 7.

Надставку выстилают марлей, сложенной в два

слоя, и доверху загружают заготовленными комками

сырья. Концы марли связывают вместе, . надставку

накрывают крышкой с грузом. Ведро ставят на источ-

ник тепла. При закипании воды проникающий между

комками пар расплавляет соты. Воск из конуса над-

ставки стекает в воронку, а оттуда по трубке — в по-

суду с водой. После прекращения восковыделения

снимают крышку, берут за концы марлю и вынимают

154

вытопки, которые затем стряхивают на мешковину

и помещают в

Центробежная

(рис. 92). Б перерабо-

танном восковом сырье остается значительный про-

цент воска. Чтобы увеличить выход воска, прибегают

к различным доработкам серийного оборудования.

Выпускаемую серийно паровую воскотопку пере-

делывают на центробежную. Для этого изготавлива-

ют ось ротора

и крепят к ней сетчатую емкость

Из полосового металла сваривают крестовину так,

чтобы она входила во внутренний резервуар

воско-

топки, к крестовине приваривают подпятник

Ось

сетчатого ротора нижним концом устанавливают

в подшипник качения, а верхним — в подшипник

скольжения

прикрепленный к траверсе

Траверсу

болтами с гайками-барашками закрепляют в верхней

части внутреннего резервуара.

крышке 7

ки прикрепляют буксу, вставляют полуось, нижний

конец которой имеет паз под четырехгранник, а верх-

ний — шпоночную канавку. На

канавку

надевают шкив

и закрывают крышкой. При закры-

вании крышки четырехгранник на верхнем конце оси

ротора заходит в паз под четырехгранник на полуоси.

На воскотопку надевают бандаж

нему крепят

электродвигатель

10.

Ротор приводится в движение

от электродвигателя через клиноременную передачу.

Заправленную воскотопку устанавливают на ис-

точник тепловой энергии. С закипанием воды вклю-

чают электродвигатель. Под действием центробеж-

ной силы воск выпрыскивается из ротора в резервуар

и через патрубок стекает в посуду. Для выгрузки пе-

реработанного воскового сырья и загрузки нового ро-

тор останавливают, снимают крышку воскотопки с

ремнем и шкивом и отпускают гайки-барашки тра-

версы. Ротор вместе с траверсой вынимают из воско-

топки, удаляют из него мерву, заполняют восковым

сырьем и снова помещают в воскотопку.

Барабанная воскотопка (рис. 93). Способ вымы-

вания расплавленного воска кипящей водой, основан-

ный на разнице удельных весов воды и всех компо-

нентов перерабатываемого воскового сырья, позволя-

ет не только сократить сроки переработки сырья, но

и значительно снизить процент содержания воска в

Вымывают расплавленный воск в барабанной

в нижней части бака

которой сверлят от-

верстие и закрепляют водяной кран

Кран

для

выхода воска крепят в верхней части бака. На концы

оси

надевают крестовины 5 из дерева, прикрепляют

продольные деревянные планки

Остов барабана,

образованный крестовинами и планками, на

ок-

ружности и по торцам

мелкой сеткой

барабана служит загрузочным окном и за-

крывается крышкой

также обтянутой сеткой.

Барабан концами оси устанавливают на кронштейны

приваренные к боковым стенкам бака. Воду

в бак наливают на

см выше уровня бара-

бана.

Восковое сырье загружают не более

внутренне-

го объема барабана. При закипании воды коконы со-

тов разобщаются между собой, и некоторое количе-

ство воска поднимается на поверхность воды. Чтобы

увеличить отделение воска, барабан с развариваемым

сырьем поворачивают за концы крестовин на

оборота. Это обеспечивает опускание вниз плавающих

в верхней части барабана разобщенных между собой

коконов. Отделяющийся воск через верхнюю свобод-

ную от коконов сетку всплывает на поверхность воды

и через кран

попадает в приготовленную посуду.

Барабан поворачивают в течение всего периода вы-

деления воска.

Магазинная

Для перетопки

сотов можно использовать емкость с плотно закры-

вающейся крышкой и магазинную надставку (рис.

94). В крышке такой парообразующей

свер-

лят отверстие, куда закрепляют штуцер с уплотни-

прокладками. В центре поперечной стенки

магазинной надставки сверлят отверстие, подобное

летку в корпусе многокорпусного улья, а к ее дну

плотно прибивают оцинкованный лист или лист из

нержавеющей стали с выпуклостью и отверстием

в центре. Затем вырезают металлическую сетку, кото-

рая бы входила по ширине в магазинную надставку

и ложилась на фальцы рамок. По диаметрам летка

в корпусе и отверстия в магазинной надставке подби-

рают резиновые трубки. Одной из них соединяют

штуцер парообразующей емкости с металлическим,

пластмассовым или стеклянным тройником.

свобод-

157

концам тройника крепят остальные трубки с ко-

нусными наконечниками.

Парообразующую емкость ставят на газовую пли-

ту или другой источник тепловой энергии, рядом на

подставку для ульев — магазинную надставку с дном,

на ее фальцы помещают сетку и корпус с комплек-

том рамок с сотами. Наконечник одной трубки встав-

ляют в отверстие в поперечной стенке надставки,

а второй — в летковое отверстие корпуса. Корпус

накрывают крышкой. Отверстия в крышке закрыва-

ют. Сверху кладут груз. Пар из парообразователя

поступает на рамки и в пространство под ними. Рас-

плавленный паром воск вместе с водой выходит через

в дне в подставленный сосуд. После пре-

кращения, выделения воска корпус открывают и бы-

стро

чтобы удалить оставшиеся на рам-

ках

Малая механизация на любительских пасеках (1991 год) - часть 5
