Подготовка заготовок верха обуви

ФОРМОВАНИЕ ЗАГОТОВОК ВЕРХА ОБУВИ - ЧАСТЬ 2

Подготовка заготовок верха обуви

У влажней не: осуществляют в установках непрерывного или периодического действия паровоздушной смесью.

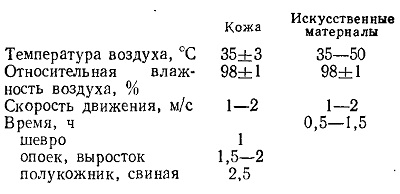

Режимы увлажнения

Получили распространение портативные термодиффузионные установки, в которых заготовки верха увлажняются паром в течение 1—3 с, что дает возможность выполнять операцию непосредственно перед затяжкой или формованием отдельных узлов. Таким способом увлажняют заготовки верха из всех видов материалов, кроме тканей и нетканых, лаковых кож, замши и велюра.

Для увлажнения заготовок верха обуви перед обтяжнозатяжными операциями применяют увлажнительные камеры УУЗ-О, УДВ-О, 55032/Р2, GS фирмы БУСМК и др.

Вклеивание подносков и задни-к о в: особенность выполнения операций зависит от материала промежуточных деталей и конструкции заготовки верха. Кожаные подноски (рис. IV. 13, а) и задник (рис. IV. 13, б), за исключением формованных, перед вклеиванием в заготовку верха увлажняют и провяливают до содержания влаги 30 ± 5 % по отношению к их массе в увлажненном состоянии.

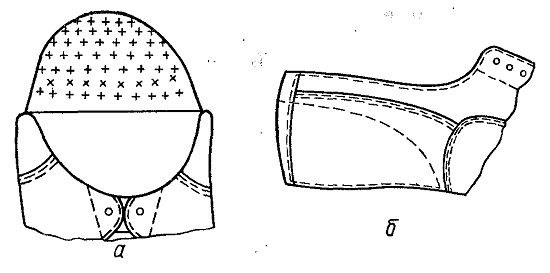

Рис. IV. 13. Схемы вклеивания подноска (а) и задника (б)

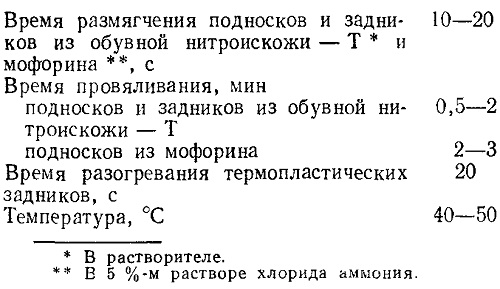

Режимы обработки подносков и задников

При вклеивании кожаных и формованных кожкартон-ных задников рекомендуется применять латексные, казеиновый, декстриновый, полиакриламидный, карбоксиме-тилцеллюлозный и поливинилацетатный клеи.

Эластичные подноски намазывают клеем с двух сторон, а для бесподкладочной обуви — со стороны нанесения мастики.

Термопластические задники разогревают непосредственно перед вклеиванием и формованием пяточной части заготовок верха. Применение термопластических задников значительно снижает (или исключает) время сушки отформованной заготовки верха и исключает использование вредных и дорогостоящих растворителей.

Жесткий задник вставляют между верхом и подкладкой заготовки, а в бесподкладочной обуви — в специальный карман. Край задников из обувной нитроискожи—Т и термопластических не должен доходить до края затяжной кромки заготовки верха на 1—3 мм, грань формованного задника должна находиться на расстоянии 13—14 мм от ее нижнего края.

При использовании рантовой стельки с круговой губой применяют формованные кожкартонные задники с отогнутой затяжной кромкой.

Подносок вставляют между верхом и подкладкой на расстоянии 3—4 мм от края затяжной кромки. Лицевая сторона кожаного подноска или большой слой двухслойного подноска из мофорина или обувной нитроискожи—Т должна быть обращена к подкладке. Эластичные подноски в бесподкладочной обуви наклеивают на бахтар-мяную сторону заготовки верха на расстоянии 10—12 мм от края затяжной кромки, а в обуви шнуровочного метода затяжки — на 8—10 мм.

Перед вклеиванием подноска рекомендуется приклеить боковинки, концы которых должны находиться между подкладкой и подноском и заходить на подносок на 5 мм.

Вставку и пристрачивание задников в сапоги с верхом из кож хромового дубления и обувь с верхом из юфти, вклеивание подносков и задников в обувь внутреннего способа формования и шнуровочного метода затяжки, наклеивание или пристрачивание эластичных подносков можно производить в заготовочном цехе.

Подноски и задники вставляют в обувь ровно, без перекосов, подкладка должна быть расправлена.

Эта группа операций заканчивается предварительным формованием пяточной части заготовки верха на машинах ПФП-О, ФЗП-О, ЗПК-4-0-04, 02162/Р1 и 02201/Р1, фирм «Ральфе», БУСМК, «Шен», а заготовки с верхом из юфти — на машине ПИГ-1. Температура пуансона не более 80—90 °С. После вставки термопластических задников заготовку верха формуют на машине МФЗ при температуре пуансона 100—120 °С, формующих пластин 80 °С, давлении пуансона 300—400 кПа в течение 15—30 с.

содержание .. 70 71 72 73 74 75 76 77 78 79 80 ..
