§ 66. РАМНЫЕ ПОПЕРЕЧНИКИ ЗДАНИЙ

Рамные поперечники зданий предназначаются для одновременного воспринятая как вертикальных (собственный вес, снег и др.), так и горизонтальных нагрузок (ветер). Однопролетные сквозные рамы проектируются трех- и двухшарнирными.

Рамы образовываются двумя решетчатыми или сплошными стойками, защемленными в фундаментах, и сквозным ригелем, шарнирно соединенным со стойками. Стойки проектируют постоянного сечения клеедощатыми (рис. 127, а), в виде составных стержней (рис. 127, б), ферм с параллельными поясами (рис. 127, в) или контрфорсов переменного сечения с наклонными ветвями поясов (рис. 127, г, д). Ветви решетчатых стоек чаще всего выполняют из брусьев или окантованных бревен; ветви могут быть цельными — из одного элемента и составными — из двух элементов. Решетка выполняется из досок или пластин. Узловые соединения решетчатых стоек и стыки делают на болтах и гвоздях.

Рамы являются один раз статически неопределимой системой. За лишнюю неизвестную принимают продольное усилие X в ригеле (см. расчетную схему на рис. 127, е). В раме высотой h со стойками постоянного сечения усилия в ригеле от горизонтальной равномерно распределенной вдоль стойки нагрузки g и от сосредоточенных сил от ветровой нагрузки на уровне опирания ригеля W находят по формулам:

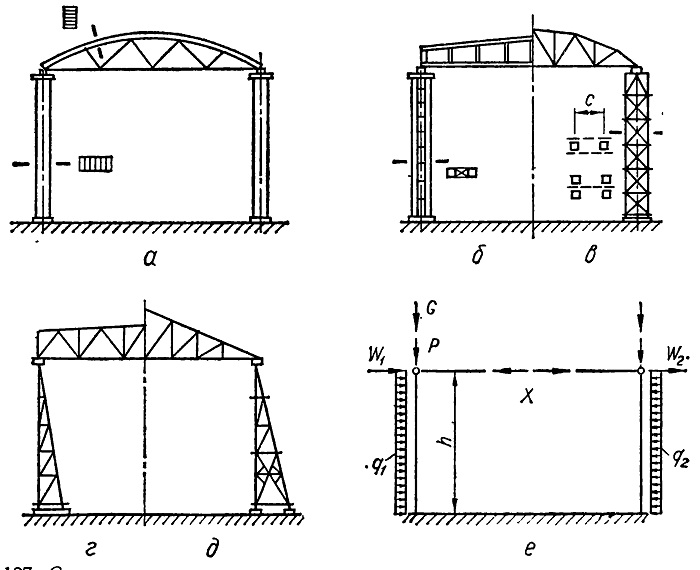

Рис. 127. Схемы сквозных рамных поперечников: а — со сплошными стойками; б, в — с составными и сквозными стойками ми-контрфорсами; е — расчетная схема поперечника

Решетчатая стойка рассчитывается как отдельно стоящая вертикальная ферма, нагруженная непосредственно приложенными к ней нагрузками. Расчетная длина стойки в плоскости рамы принимается равной удвоенной фактической ее длине — 2h. При проверке устойчивости стойки из плоскости рамы длина принимается равной расстоянию между точками, закрепленными связями.

Узел опирания ригеля на оголовок стойки должен обеспечивать равномерную передачу реакции от ригеля на ветви стойки. Продольные усилия от реакции передаются стойками на фундамент (минуя решетку). Наибольшее сжимающее усилие в ветвях определяется по формуле

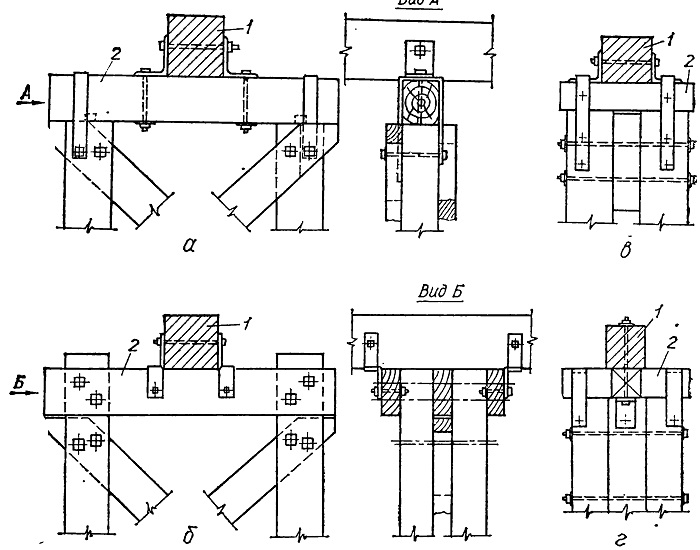

Рис. 129. Конструкции оголовка стоек:
а б — оголовки решетчатых стоек; в, г — оголовки составных стоек; 1 — обвязочный брус; 2 — оголовок

В решетчатых стойках оголовок решается в виде балки из бруса, уложенного по верху ветвей (рис. 129, а), или из досок, которые крепятся к ветвям болтами (рис. 129, б). Оголовок работает на изгиб, как балка на двух опорах пролетом, равным расстоянию между осями ветвей. В первом варианте проверяются площадки опирания оголовка на смятие поперек волокон древесины, во втором — нагели (в варианте, показанном на рис. 129, б, четырехсрезность нагеля обеспечивает достаточную несущую способность соединения).

На рис. 129, ву г показаны варианты оголовков для составных стоек из брусьев.

Вариант узла анкерного крепления решетчатой стойки к фундаменту приведен на рис. 130, а. В узле в зависимости от вида передачи расчетного усилия от одного элемента к другому производятся следующие расчеты:

1. Подбор диаметра анкерных болтов по ослабленному резьбой сечению по формуле

2. Подбор толщины а накладки из условия смятия ее торца под уголком вдоль волокон древесины

3. Подбор уголка как балки, работающей на изгиб на двух опорах с расстоянием между ними, равным расстоянию между анкерами /, при равномерной нагрузке интенсивностью g = по моменту сопротивления

4. Рассчитывают болты, прикрепляющие накладки к ветви стойки, по правилам расчета нагелей. Для этого задаются диаметром нагелей из условия расстановки их в два ряда (см. § 33):

Аналогично проектируют и рассчитывают анкерные крепления составных стоек из брусьев (вариант узла показан на рис 130, б).

В клеедощатых стойках (рис. 131) устраивается утолщение из на-клееных досок, длина которых lн определяется расчетом на скалывание клеевого соединения от анкерного усилия, а толщина накладки, уголки и анкеры рассчитываются, как показано выше.

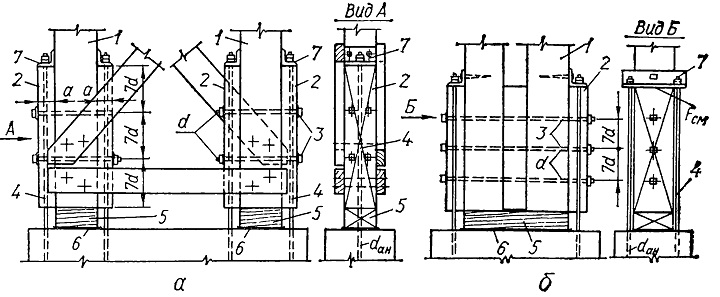

Рис. 130. Узлы крепления стоек к фундаменту:
а — крепление решетчатой стойки; б — крепление составной стойки; 1 — ветви стойки 2 — накладки из досок; 3 — болты; 4 — анкерные болты; 5 — антисептированные прокладки из твердой породы древесины; 6 — гидроизоляция; 7 — уголки

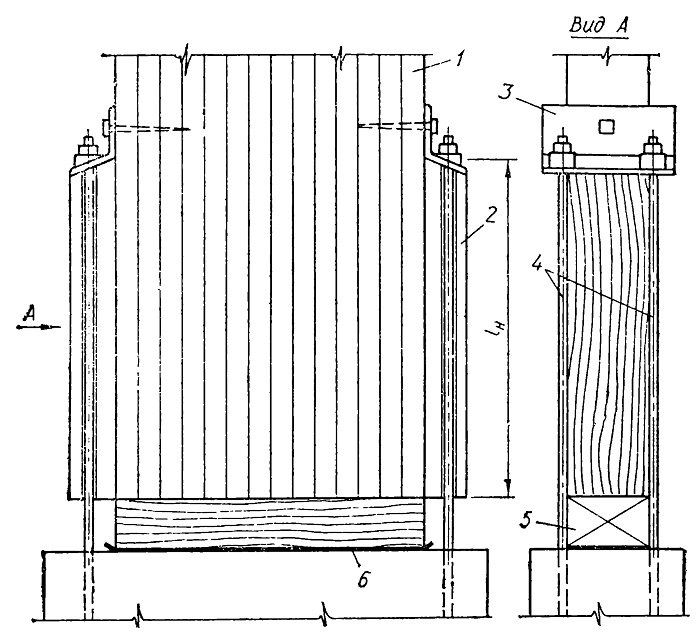

Рис. 131. Анкерное крепление клеедощатой стойки к фундаменту:
1 — стойка; 2 — накладки; 3 — уголки; 4 — анкеры; 5 — антисептированная подкладка из твердой породы дерева; 6 — гидроизоляция
