§ 65. ФЕРМЫ И АРКИ ИЗ ФАНЕРНЫХ И СТЕКЛОПЛАСТИКОВЫХ ТРУБ



Конструкции из фанерных и стеклопластиковых труб находятся в стадии исследования, экспериментального проектирования и строительства. Возможные схемы конструкций ферм и арок приведены на

схемах 15, 16 табл. 15. Конструкции узлов даны на рис. 125 и 126. Концы труб изнутри обрабатываются на конус и в них вклеиваются пробки с фасонками, выполненные или из бакелизированной фанеры, или пластика ДСП-Б. Болты могут быть из ДСП-Б или АГ-4С. При больших расчетных усилиях узловые фасонки могут быть двойными (тройными). При сплошных фасонках болты рассчитываются только на разность усилий в панелях.

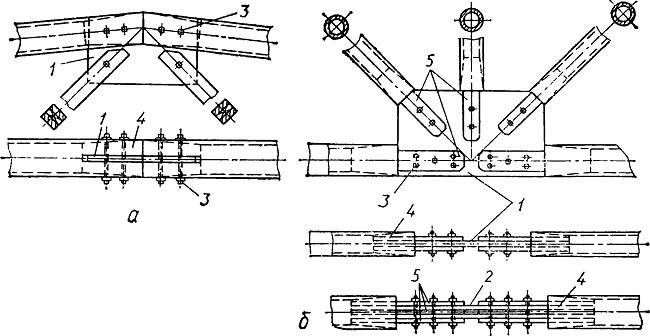

Рис. 125. Узлы ферм из фанерных труб:
а — узел верхнего пояса с лобовым упором элементов через пробки; б — узел нижнего пояса с одинарной и двойной фасонками; 1 — одинарная фасонка; 2 — двойная фасонка; 3 — болты; 4 — пробки: 5 — выпуски из пробок

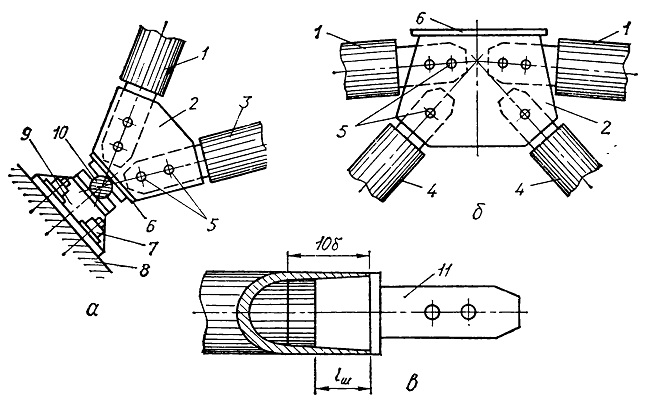

Рис. 126. Узлы арки из стеклопластиковых труб:
а — опорный узел; б — промежуточный узел: в — деталь оголовка стержня; 1, 3, 4 — стержни; 2 — фасонка; 5 — болты; 6 — соединительная планка; 7 — анкер; 8 — основание; 9 — опорная часть основания; 10 — опорный шарнир; 11 — пробка с выпуском
