§ 28. РАСЧЕТ ЭЛЕМЕНТОВ СООРУЖЕНИИ ИЗ ДЕРЕВА И ПЛАСТМАСС, РАБОТАЮЩИХ НА СЛОЖНОЕ СОПРОТИВЛЕНИЕ



К элементам, работающим на сложное сопротивление, относятся элементы, которые находятся одновременно под воздействием продольной силы N и изгибающего момента М. Сложное сопротивление







элементов вызывается следующими усилиями (рис. 42): внецентренным действием продольной силы; совместным действием продольной силы и нагрузки, вызывающей поперечный изгиб; продольной силой при кривизне элемента (например, для верхних поясов ферм с сегментным очертанием); продольной силой при несимметричном ослаблении поперечного сечения элемента.

В зависимости от знака продольного усилия различают сложное сопротивление сжатию с изгибом и сложное сопротивление растяжению с изгибом. Верхние пояса балочных ферм при наличии на панелях местной поперечной нагрузки или при наличии несимметричных ослаблений, вызванных конструкцией узлов, являются сжато-изги-баемыми элементами. Нижние пояса ферм при тех же условиях будут растянуто-изгибаемыми. К сжато-изгибаемым элементам относятся стойки (колонны) каркасов зданий, нагруженные продольными вертикальными и поперечными нагрузками от действия ветра.

Сжато-изгибаемые элементы относятся ко II, а растянуто-изгибае-мые к I категории элементов деревянных конструкций. В деревянных конструкциях рекомендуется по возможности избегать применения растянуто-изгибаемых элементов, наиболее чувствительных к порокам и к местным ослаблениям сечений врубками и отверстиями.

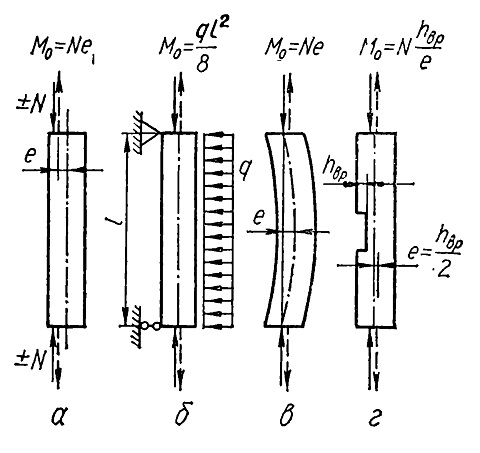

Рис. 42. Схемы сжато-изгибаемых и растянуто-изгибаемых элементов: а — внецентренное действие продольной силы; б — совместное действие продольной силы и поперечной нагрузки; в — действие продольной силы при кривизне элементов; г — действие продольной силы при несимметричном ослаблении поперечного сечения элемента
