НАЗНАЧЕНИЕ ПРОЦЕССА ОТЛИВА БУМАЖНОГО ПОЛОТНА, УСТРОЙСТВО ДЕТАЛЕЙ СЕТОЧНОГО СТОЛА И ЕГО ПРОИЗВОДИТЕЛЬНОСТЬ - ЧАСТЬ 10

Сетконатяжные устройства служат для натяжения сетки бумагоделательной машины. Чтобы приводить в движение от сетки грудной вал и все сетковедущие валики, сетка не должна провисать и в то же время ее натяжение не должно превышать определенного предела, приводящего к сокращению срока ее службы и ухудшению фильтрующей способности. Требуемая степень натяжения сетки зависит от ее структуры и скорости машины. При этом натяжение следует увеличивать с уменьшением номера сетки и увеличением скорости ее движения. Натягивают сетку с помощью одного или двух сетконатяжных валиков, устанавливаемых на нижней ветви сетки. При регулировании натяжения сетки оба подшипника натяжного валика (по одному с каждой стороны сеточного стола) перемещаются по вертикали: вверх и вниз. Это осуществляется либо вручную, либо гидравлическим или пневматическим способами. Современные бумагоделательные машины оборудуются комбинированными натяжными устройствами: винтовым приспособлением для предварительного натяжения сетки после ее установки на машине и пневматическим устройством для регулирования натяжения сетки в процессе ее работы.

Сеткоправка служит для регулирования движения сетки бумагоделательной машины в поперечном направлении. В процессе работы бумагоделательной машины сетка может смещаться на лицевую или приводную сторону машин из-за неправильной (непараллельной) установки сетковедущих валиков или отсасывающих ящиков, неравномерного натяжения сетки по ее ширине, неравномерности ткани сетки и по другим причинам. Если при таком смещении сетки она станет задевать своей кромкой боковые стойки сеточного стола, то это может привести к ее порче. Для предотвращения подобного перемещения сетки служит правительный валик, управляемый вручную или автоматически. Подшипник этого валика на приводной стороне машины закреплен шарнирно, тогда как подшипник того же валика на лицевой стороне машины может перемещаться в горизонтальной плоскости вправо или влево на 100—150 мм от своего среднего положения. При изменении положения этого подшипника в ту или иную сторону от среднего правительный валик оказывается расположенным не параллельно по отношению к другим сетковедущим валикам, что заставляет сетку соответственно перемещаться, компенсируя ее нежелательное смещение. Из практики хорошо известно, что если правительный валик находится под углом к направлению хода сетки, то сетка перемещается всегда в ту сторону, где она раньше соприкасается с валиком, т. е. раньше находит на него. Поэтому основное правило правки сетки сводится к следующему: чтобы сместить сетку на приводную сторону, нужно передвинуть лицевой подшипник правительного валика по ходу машины; чтобы заставить сетку перемещаться на лицевую сторону, следует передвинуть лицевой подшипник против хода

машины. При ручной правке сетки (рис. 57) эти операции осуществляются соответствующим поворотом маховика. Автоматическое регулирование правки сетки осуществляется с учетом того же правила, но с применением специального гидравлического или пневматического устройства.

Об относительной эффективности работы сеточных столов разных бумагоделательных машин при выработке одного и

того же вида бумаги можно судить по их удельной производительности, т. е. по количеству килограммов бумаги, снимаемой за 1 ч с 1 м2 площади сеточного стола. Подобный метод суждения об эффективности работы различного оборудования по его удельной производительности широко принят в технике.

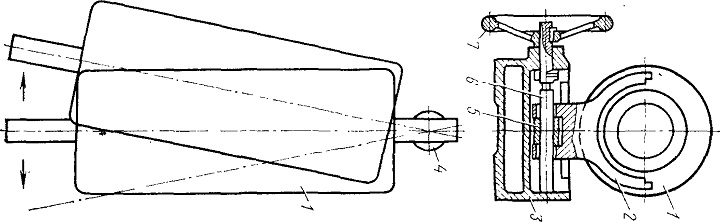

Рис. 57. Механизм ручной правки сетки:
1 — правительный валик; 2— подшипник валика с лицевой стороны; 3 — корпус механизма правки сетки; 4 — подшипник валика с приводной стороны; 5 — гайка; 6 — винт; 7 — маховик

Для определения удельной производительности сеточного стола кроме величины выработки бумаги за 1 ч работы бумагоделательной машины нужно знать еще и величину площади сеточного стола.

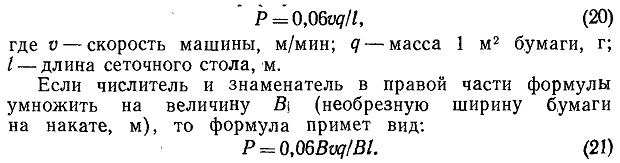

Чтобы каждый раз не было при проведении расчетов произвольных толкований относительно того, какую часовую производительность сеточного стола принимать в расчете (по необрезной ширине бумажного полотна, с учетом холостого хода бумагоделательной машины, величины брака бумаги или без учета этих величин) и как определять площадь сеточного стола (какую величину принимать за ширину сеточного стола), условно рекомендуется рассчитывать величину съема бумаги с 1 м2 площади сеточного стола за 1 ч по формуле

Таким образом, видно, что числитель дроби представляет собой максимальную (без учета холостого хода машины и брака бумаги) производительность сеточного стола за 1 ч, а знаменатель—площадь сеточного стола, у которого ширина принята равной необрезной ширине бумаги на накате.

С применением указанной выше формулы исключается возможное различие в результатах определений удельной производительности сеточного стола из-за разных подходов к опреде-лению производительности бумагоделательной машины и площади ее сеточного стола.

Величина съема бумаги с 1 м2 площади сеточного стола за 1 ч работы зависит от вида вырабатываемой бумаги и скорости бумагоделательной машины. При этом съем бумаги увеличивается с увеличением в композиции бумаги легко обезвоживаемых волокон садкого помола и древесной массы, а также с увеличением скорости бумагоделательной машины. Практические данные о величине удельной производительности сеточного стола при выработке разных видов бумаги и при разной скорости бумагоделательной машины приведены в табл. 7.

Эти данные следует рассматривать как весьма ориентировочные, так как удельная производительность сеточного стола зависит кроме вида бумаги и скорости машины от наличия и расположения на сеточном столе различных обезвоживающих элементов (регистровых валиков, гидропланок и др.). Тем

не менее сопоставление данных для какой-либо отдельной

бумагоделательной машины с соответствующими данными, приведенными в табл. 7, дает возможность сделать вывод о том, достигнут ли на машине практически наблюдаемый

уровень удельной производительности и не требуется ли уси-лить сеточный стол рассматриваемой машины дополнительными обезвоживающими элементами.

Об отливе бумажного полотна на сеточном столе бумагоделательной машины дополнительные данные приведены в книгах [5, с. 323—382; 15, с. 520—558; 23, с. 80—98].

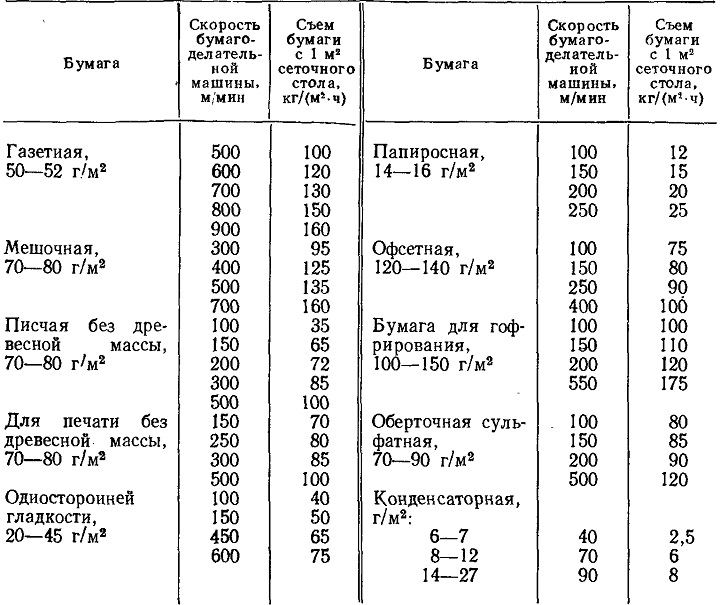

7. ОРИЕНТИРОВОЧНЫЕ СЪЕМЫ БУМАГИ С 1 М^г СЕТОЧНОГО СТОЛА ПРИ ВЫРАБОТКЕ НЕКОТОРЫХ ВИДОВ БУМАГИ
