Мотоциклы KTM 1290 SUPER DUKE GT. Руководство по эксплуатации (2023 год) - часть 1
READY
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2023
TO RACE
1290 SUPER DUKE GT
Арт. № 3214550en
УВАЖАЕМЫЙ КЛИЕНТ KTM
Поздравляем вас в связи с решением приобрести мотоцикл KTM. Теперь вы
являетесь владельцем современного спортивного транспортного средства,
которое, при надлежащем уходе, будет приносить вам удовольствие в течение
долгого времени.
Мы желаем вам хорошей и безопасной езды в любое время!
Введите серийные номера вашего транспортного средства ниже.
Идентификационный номер транспортного
Печать дилера
средства ( стр. 14)
Номер двигателя (
стр. 15)
Номер ключа (
стр. 14)
Руководство пользователя содержит самую последнюю информацию по данному
модельному ряду на момент публикации. Однако нельзя полностью исключить
незначительные различия, связанные с дальнейшим совершенствованием конструкции.
Все технические характеристики, содержащиеся в данном руководстве, не являются
обязательными. Компания KTM Sportmotorcycle GmbH оставляет за собой право
изменять или удалять технические характеристики, цены, цвета, формы, материалы,
услуги, варианты исполнения, оборудование и т.д. без предварительного уведомления и
указания причин, адаптировать их к местным условиям, а также прекращать
производство конкретной модели без предварительного уведомления. Компания KTM не
несет ответственности за варианты поставки, расхождения с рисунками и описаниями,
опечатки и другие ошибки. Изображенные модели частично содержат специальное
оборудование, которое не входит в обычный комплект поставки.
2021 KTM Sportmotorcycle GmbH, Маттигхофен Австрия
Данный документ действителен для следующих моделей:
1290 SUPER DUKE GT EU (F9903VF)
1290 SUPER DUKE GT CN (F9987VF)
1290 SUPER DUKE GT JP (F9986VF)
3214550en
12.2021
СОДЕРЖАНИЕ
1
СРЕДСТВА ПРЕДСТАВЛЕНИЯ
6
6.15 Переключатели C1 и C2
21
6.16 Ключ системы RACE-ON
21
1.1
Используемые символы
6
6.17 Замок рулевой колонки (антенна)
22
1.2
Используемые форматы
6
6.18 Иммобилизатор
22
2
РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
7
6.19 Гнездо для электрооборудования
22
6.20 USB-гнездо
23
2.1
Определение использования -
6.21 Подсоединение USB-кабеля
23
использование по назначению
7
6.22 Отсоединение USB-кабели
23
2.2
Неправильное использование
7
6.23 Открытие отсека для вещей
2.3
Рекомендации по безопасности
7
слева
24
2.4
Уровни опасности и их обозначения
7
6.24 Открытие отсека для вещей с
2.5
Предупреждение о вмешательстве
8
права
24
2.6
Безопасная эксплуатация
8
6.25 Закрытие отсека для вещей
2.7
Защитная одежда
9
слева
25
2.8
Правила работы
9
6.26 Закрытие отсека для вещей
2.9
Окружающая среда
9
справа
25
2.10
Руководство пользователя
9
6.27 Открытие крышки горловины
3
ВАЖНЫЕ ПРИМЕЧАНИЯ
11
топливного бака
25
6.28 Закрытие крышки горловины
3.1
Гарантия производителя,
топливного бака
26
подразумеваемая гарантия
11
6.29 Замок сиденья
26
3.2
Топливо, вспомогательные
6.30 Набор инструментов
27
материалы
11
6.31 Поручень
27
3.3
Запасные части, технические
6.32 Держатели кофров
27
аксессуары
11
6.33 Пассажирские подножки
27
3.4
Техобслуживание
11
6.34 Педаль переключения передач
28
3.5
Рисунки
11
6.35 Педаль ножного тормоза
28
3.6
Обслуживание клиентов
11
6.36 Боковая подставка
28
4
ОБЗОРНАЯ ИНФОРМАЦИЯ
12
7
КОМБИНИРОВАННАЯ ПРИБОРНАЯ
ПАНЕЛЬ
29

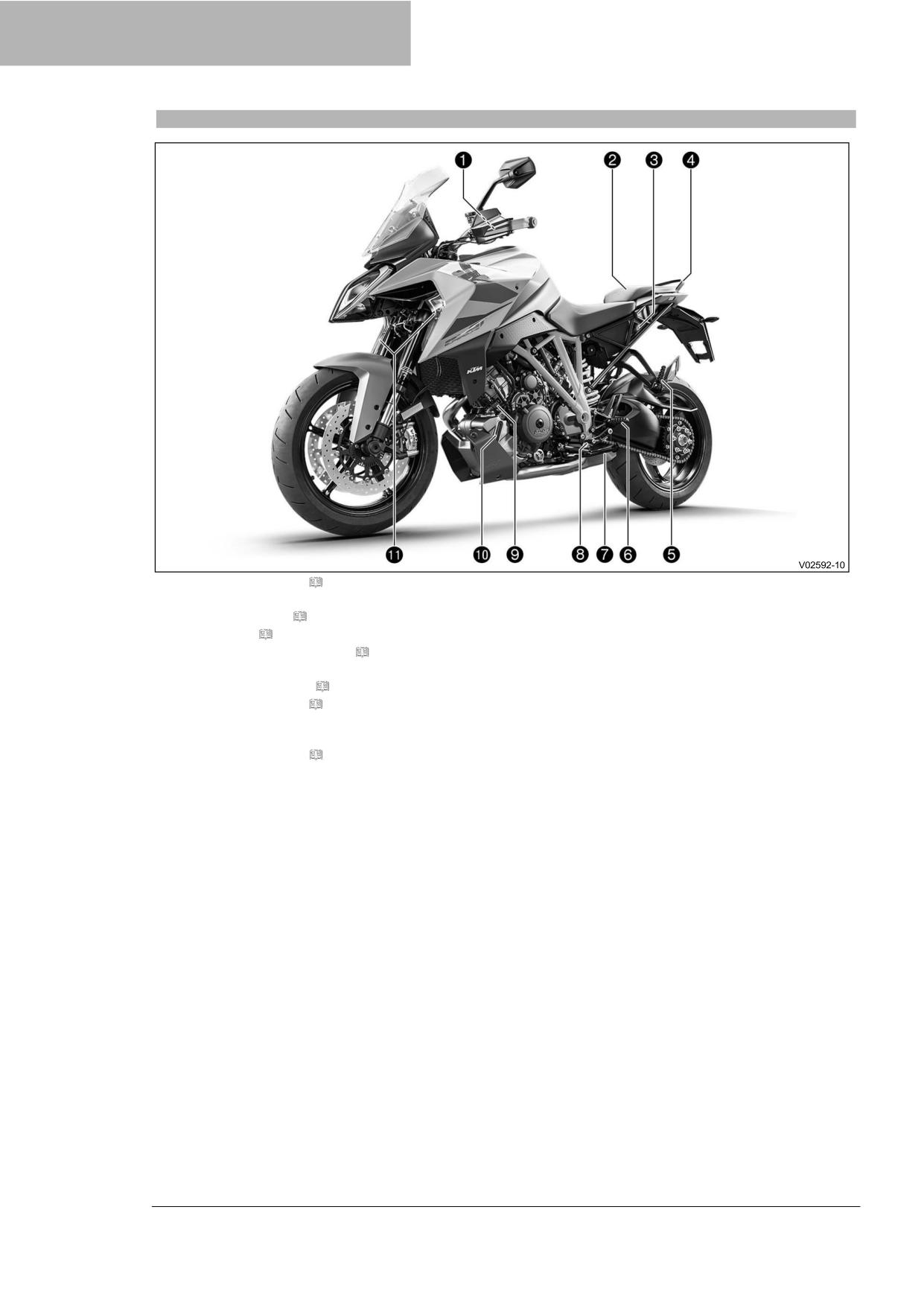

4.1
Общий вид, спереди слева
(пример)
12

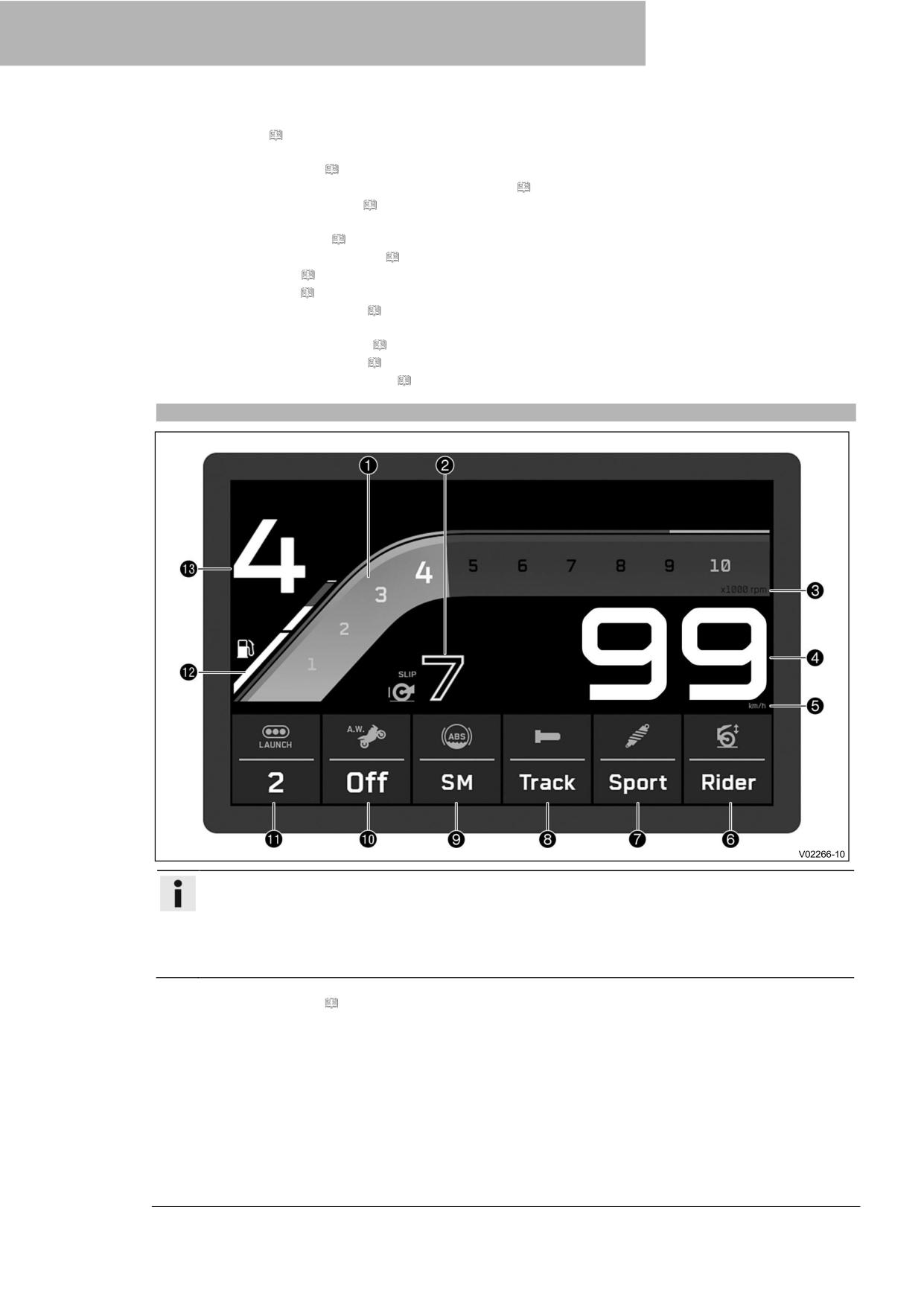

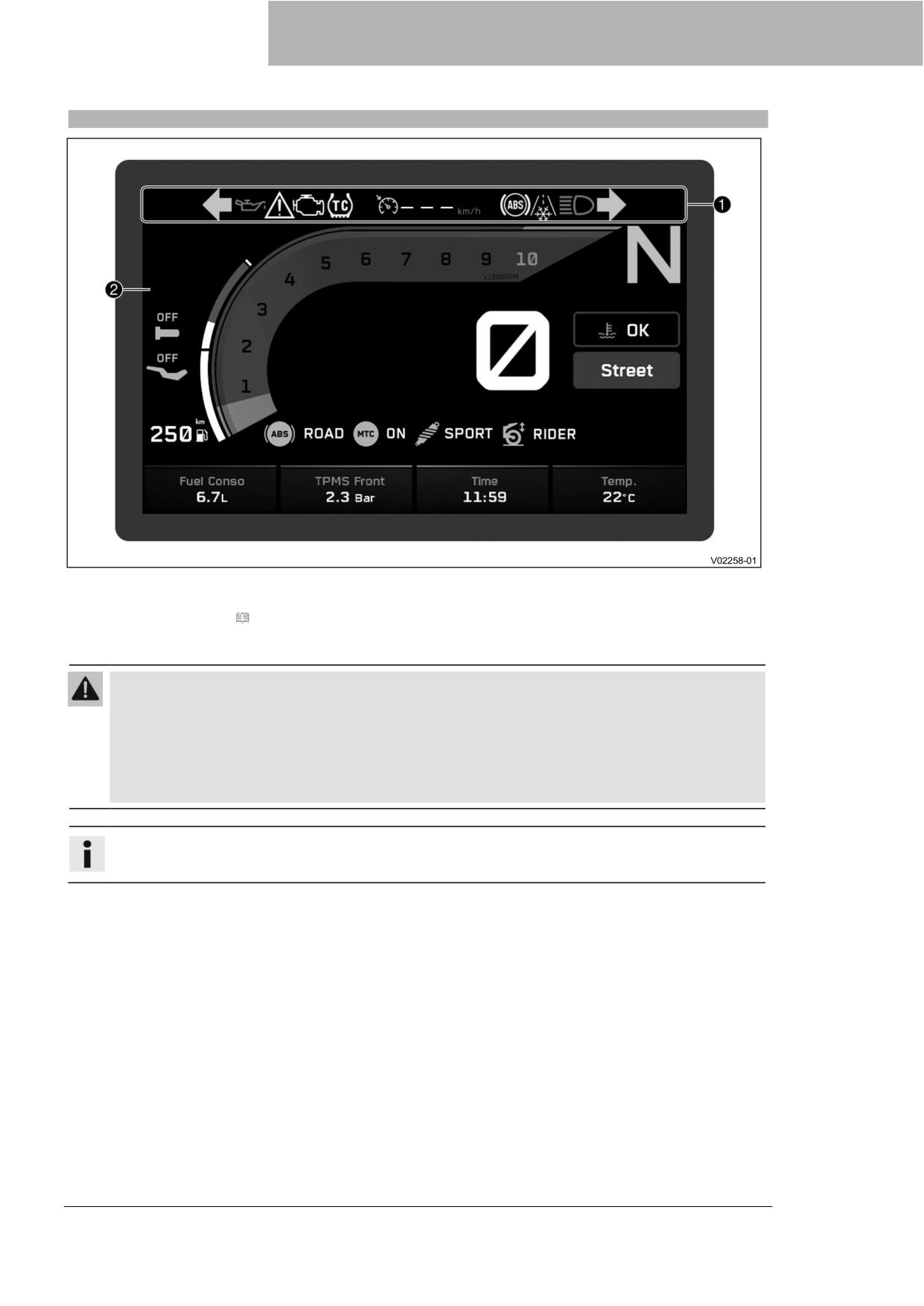

7.1
Комбинированная приборная

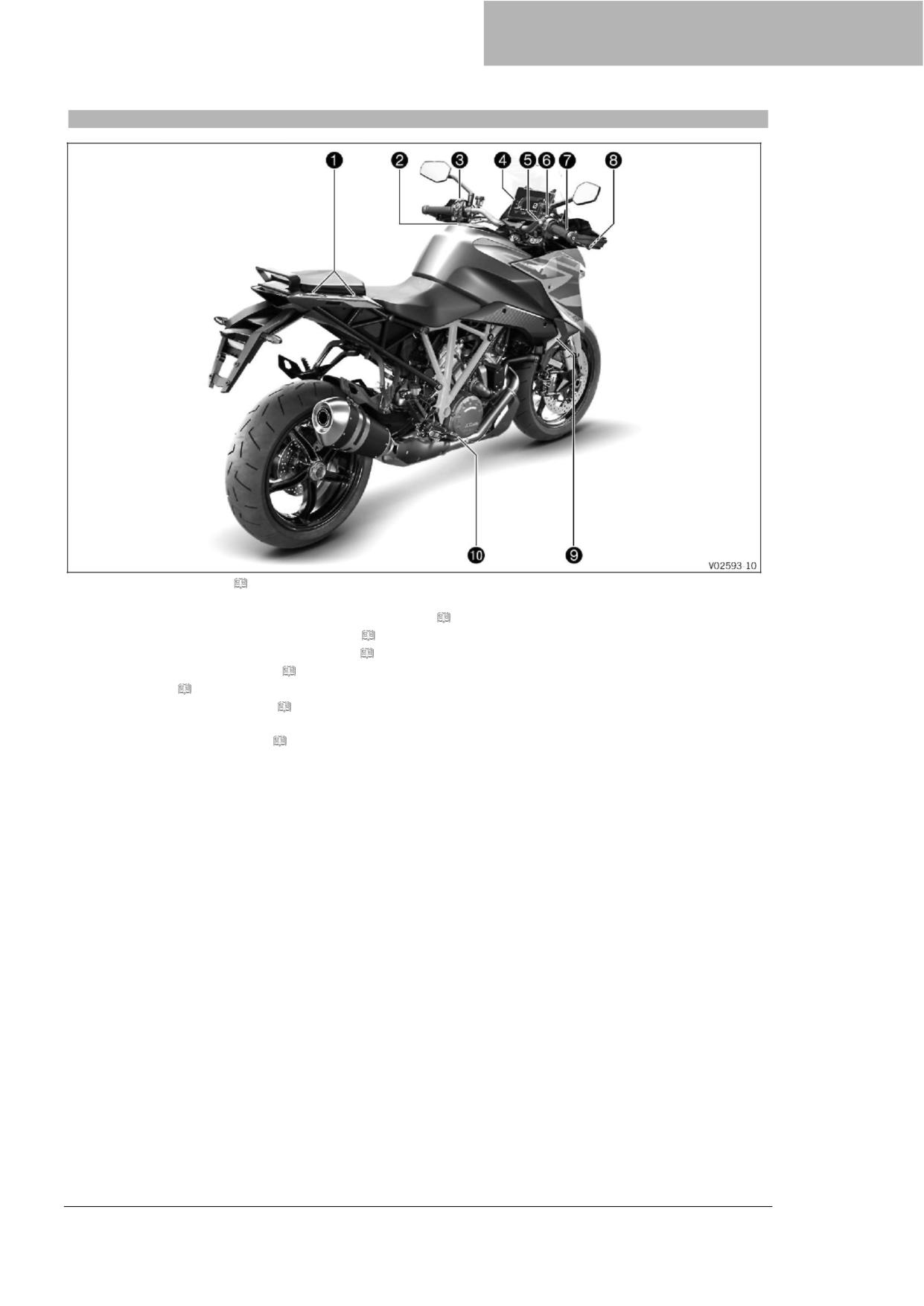

4.2
Общий вид, сзади справа
панель
29
(пример)
13
7.2
Активация и проверка
30
7.3

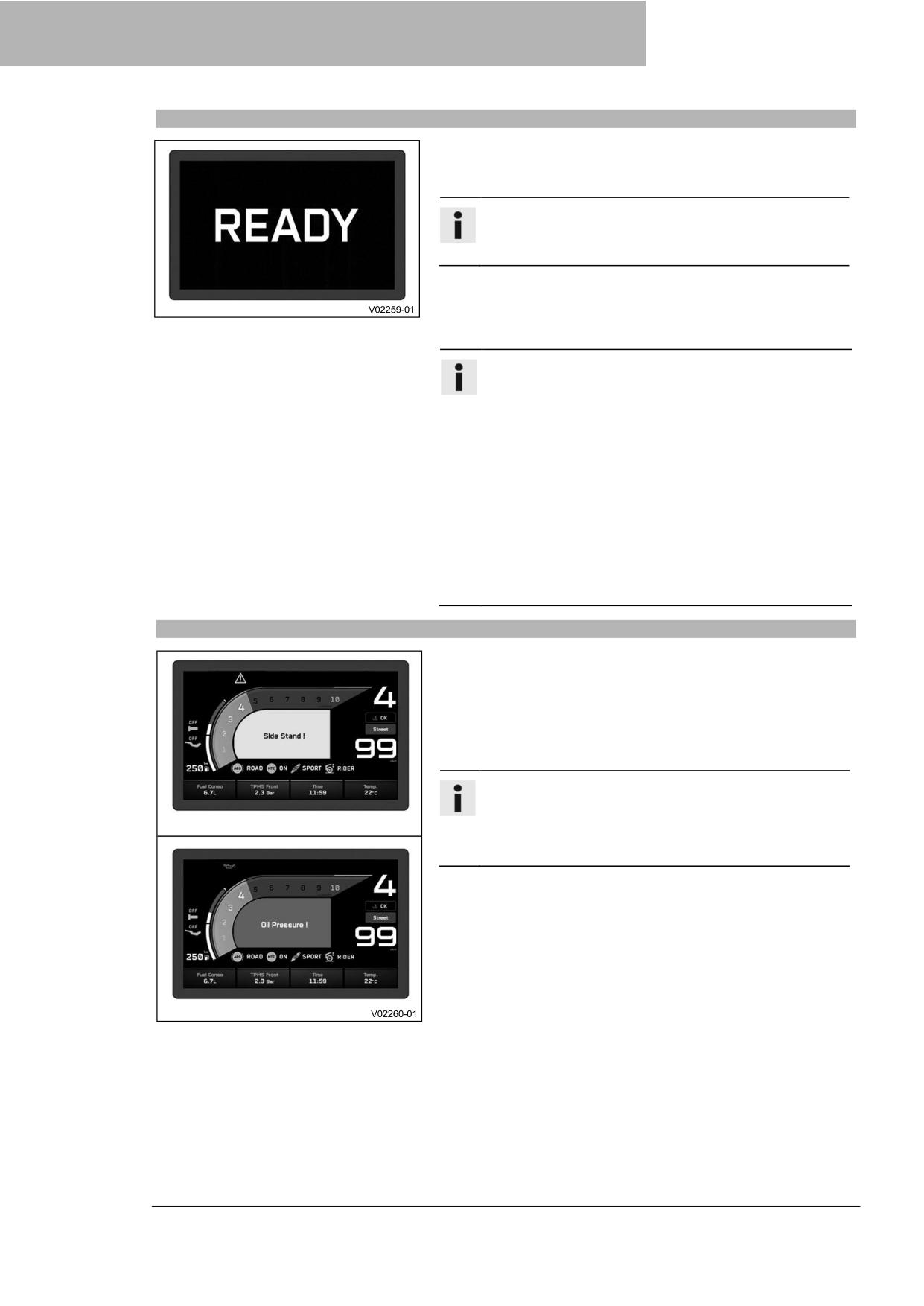

Предупреждения
30
5

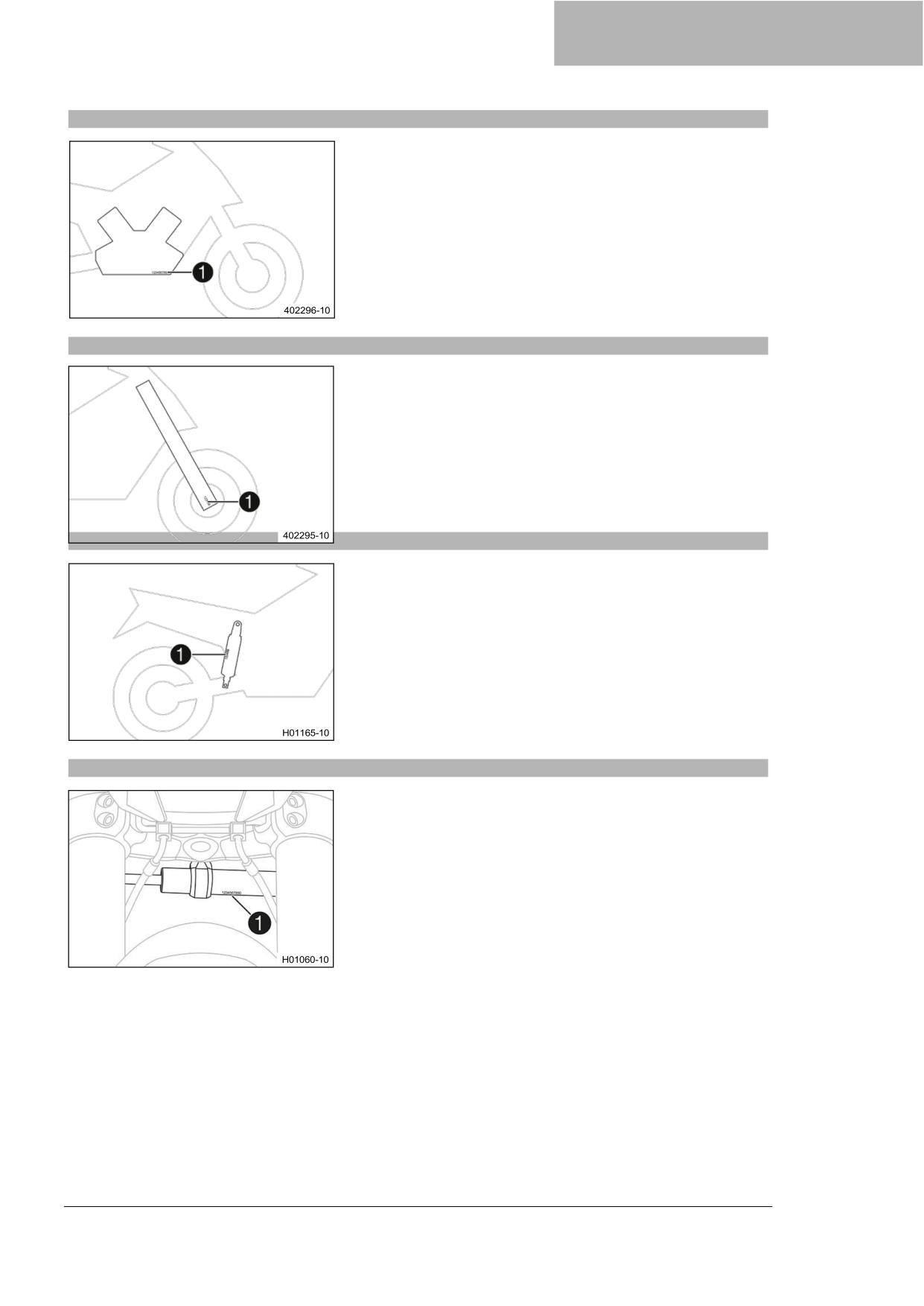

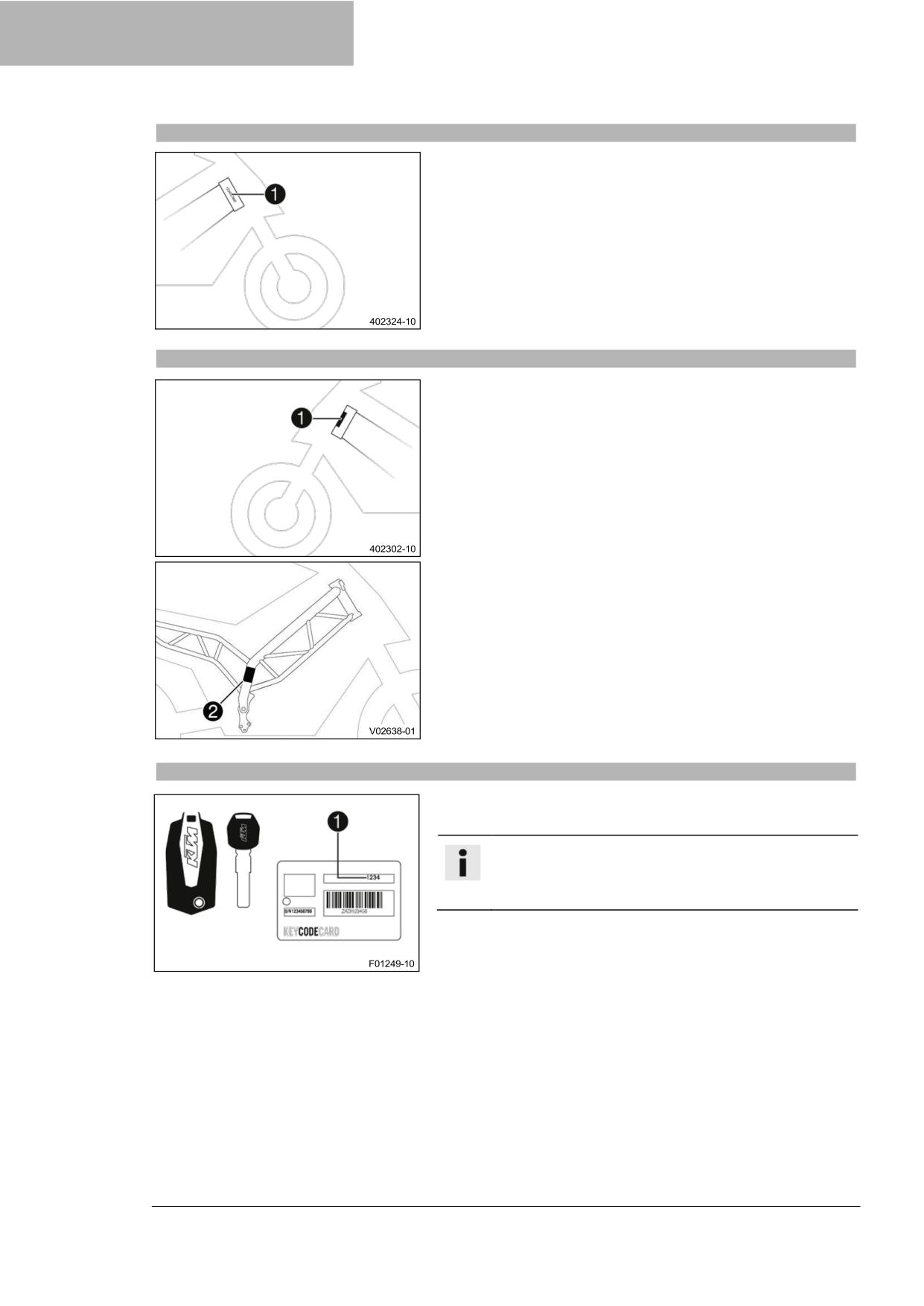

СЕРИЙНЫЕ НОМЕРА
14
7.4
Тормозная система,
5.1
Идентификационный номер
предупреждение о температуре
31
транспортного средства
14
7.5
Предупреждение об обледенении
31
5.2
Паспортная табличка
14
7.6
Индикаторные лампы
32
5.3
Номер ключа
14

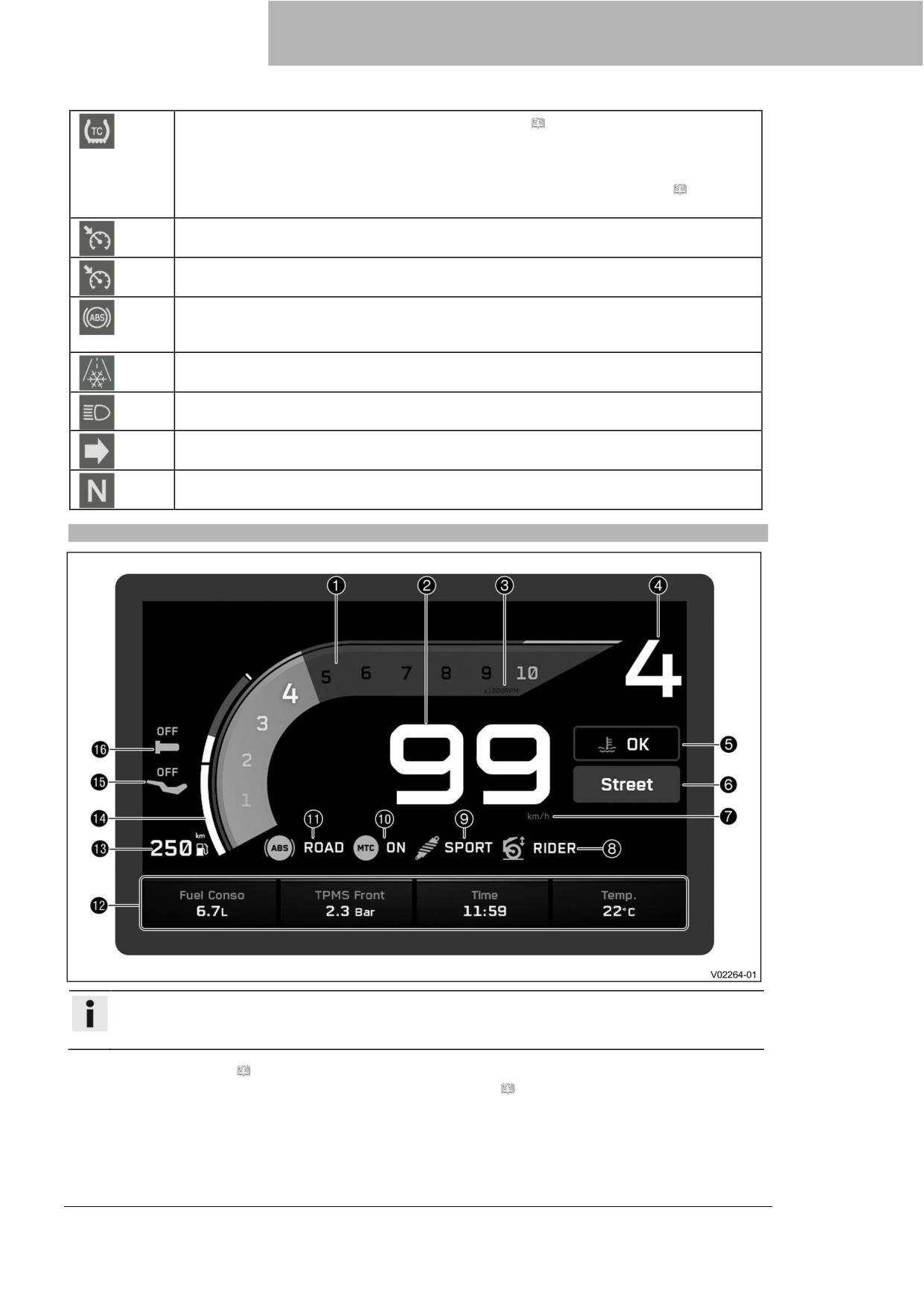

7.7
Информационный дисплей
33
5.4
Номер двигателя
15
7.8
Отображение гоночной трассы
5.5
Артикул вилки
15
(опция)
34
5.6
Артикул амортизатора
15
7.9
Отображение рабочих параметров
5.7
Артикул демпфера руля
15
(опция)
35
7.10 Обороты двигателя
36
6
ОРГАНЫ УПРАВЛЕНИЯ
16
7.11 Сигнальная лампа переключения
6.1
Рычаг сцепления
16
передач
36
6.2
Рычаг переднего тормоза
16
7.12 Индикатор круиз-контроля
36
6.3
Ручка газа
16
7.13 Спидометр
37
6.4
Комбинированный переключатель,
7.14 Отображение ABS
37
левая сторона
16
7.15 Отображение MTC
37
6.5
Переключатель света
17
7.16 Отображение демпфирования
37
6.6
Кнопка меню
17
7.17 Отображение нагрузки
38
6.7
Переключатель сигнала поворота
17
7.18 Индикатор температуры
6.8
Кнопка звукового сигнала
18
охлаждающей жидкости
38
6.9
Кнопки круиз-контроля
18
7.19 Отображение режима езды
38
6.10
Кнопки +RES/-SET
7.20 Отображение передачи
38
(сброса/установки)
19
7.21 Рукоятка с подогревом (опция)
39

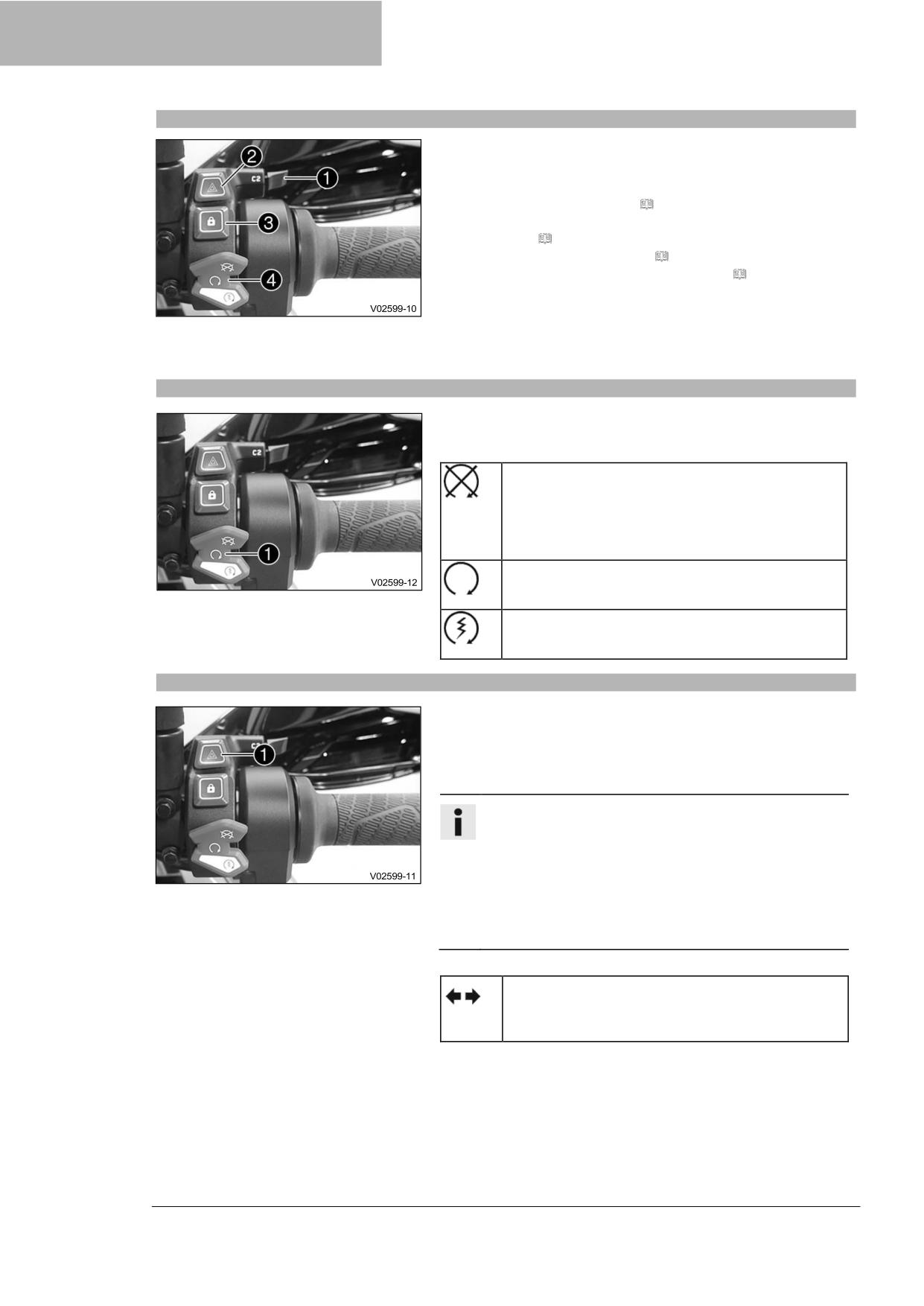

6.11 Комбинированный переключатель,
7.22 Подогрев сидений (опция)
39
правый
20

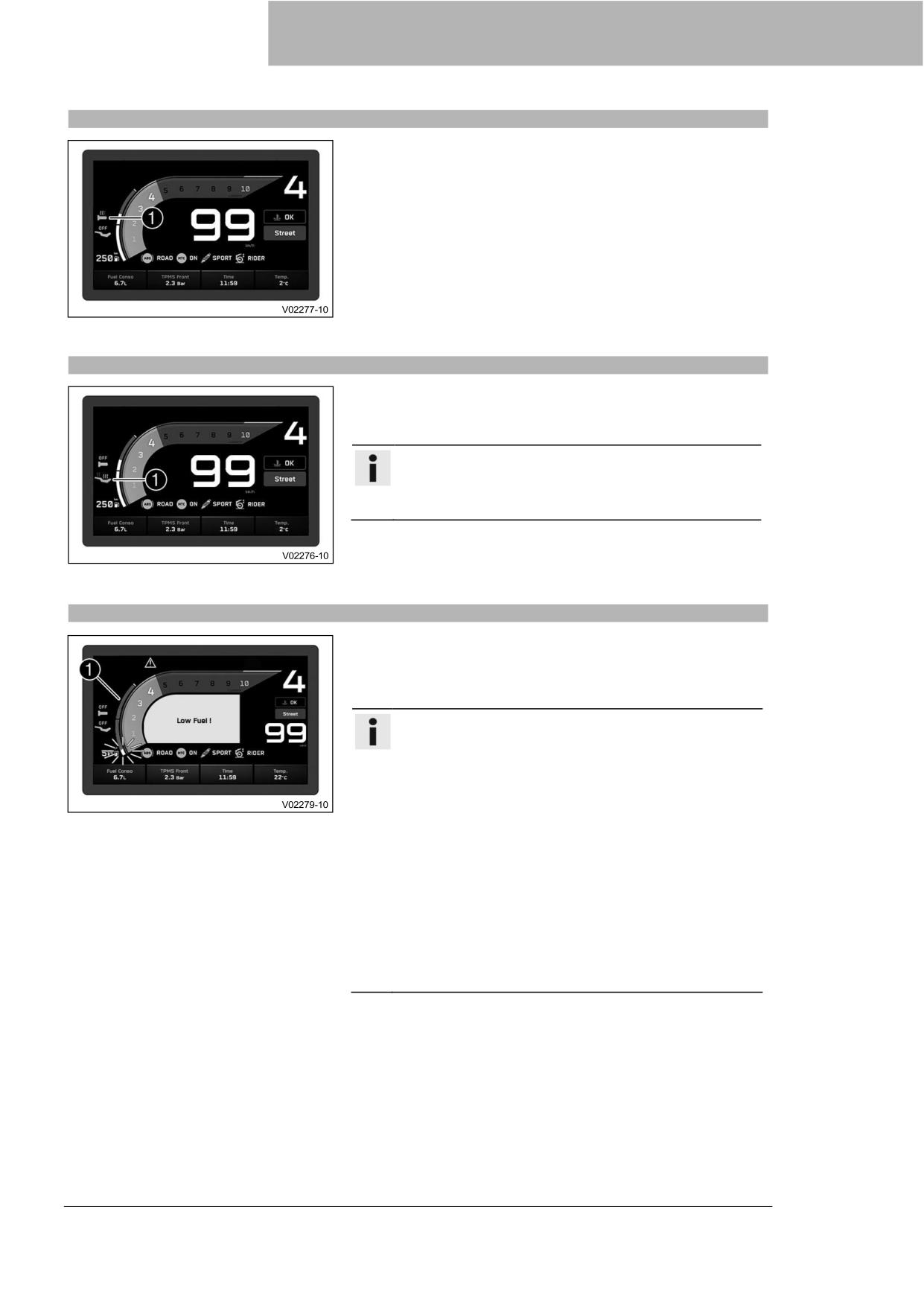

7.23 Отображение уровня топлива
39
6.12 Кнопка пуска/аварийный
7.24 Отображение избранных
выключатель
20
параметров
40
6.13 Выключатель проблескового сигнала
7.25 Отображение навигации (опция)
40
аварийной сигнализации
20
7.26 Отображение телефонных
6.14 Кнопка системы RACE-ON
21
вызовов
40
2
СОДЕРЖАНИЕ
7.27 Меню
41
7.27.54 Единицы измерения расхода

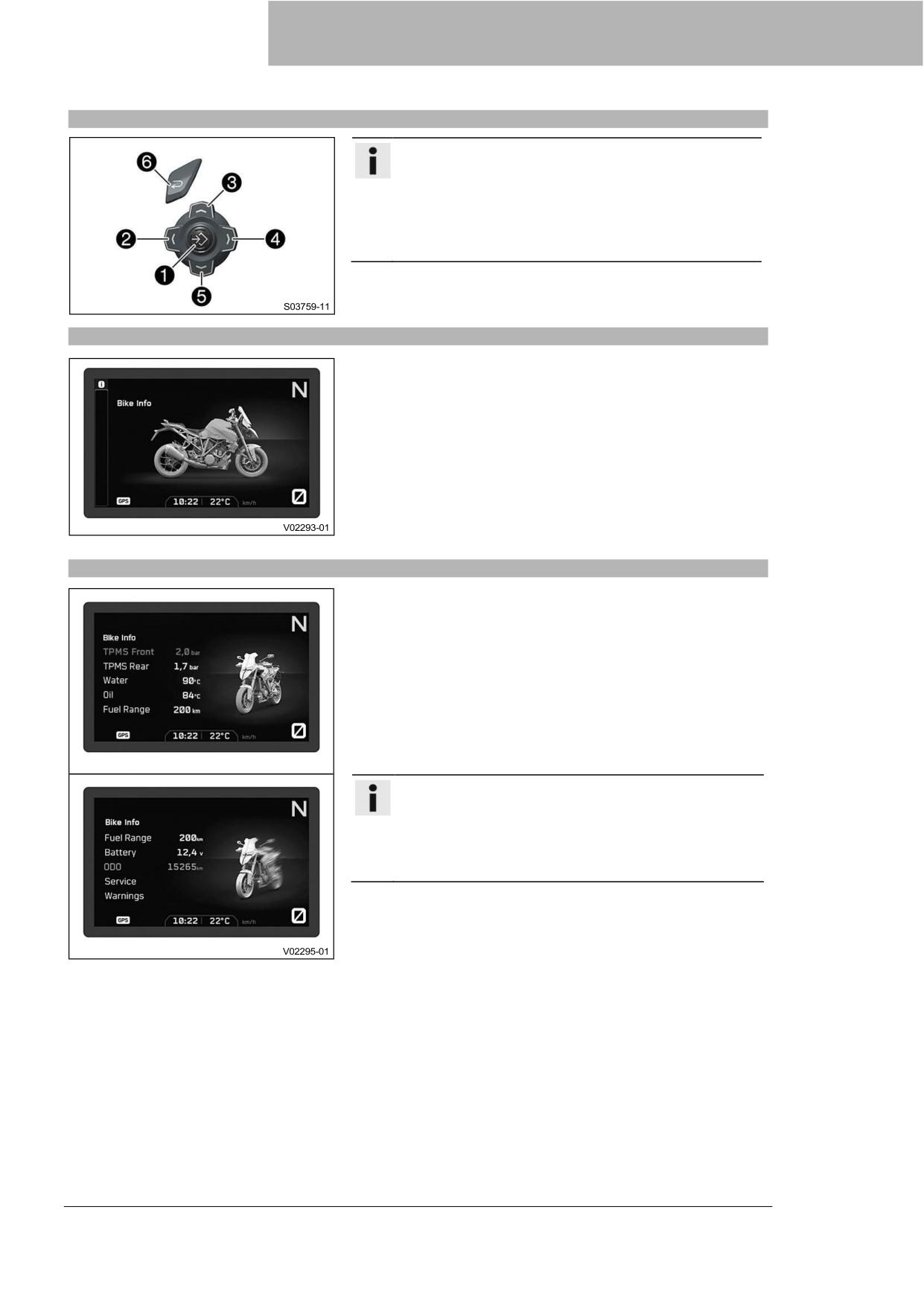

7.27.1
Информация о мотоцикле
41
топлива
62
7.27.2
Информация о мотоцикле
41
7.27.55 Единицы измерения давления
62
7.27.3
Поездка
42
7.27.56 Язык
62
7.27.4
Поездка 1
42
7.27.57 Настройки подогрева
63
7.27.5
Поездка 2
42
7.27.58 Настройки подогревающих
7.27.6
Мотоцикл
43
рукояток
63
7.27.7
Режим езды
43
7.27.59 Настройки подогрева сиденья
7.27.8
ABS
44
водителя
63
7.27.9
MTC
44
7.27.60 Настройки подогрева заднего
7.27.10
MTC+MSR (optional)
45
сиденья
63
7.27.11
Чувствительность отклика на
7.27.61 Дополнительные функции
64
поворот ручки газа (опция)
45

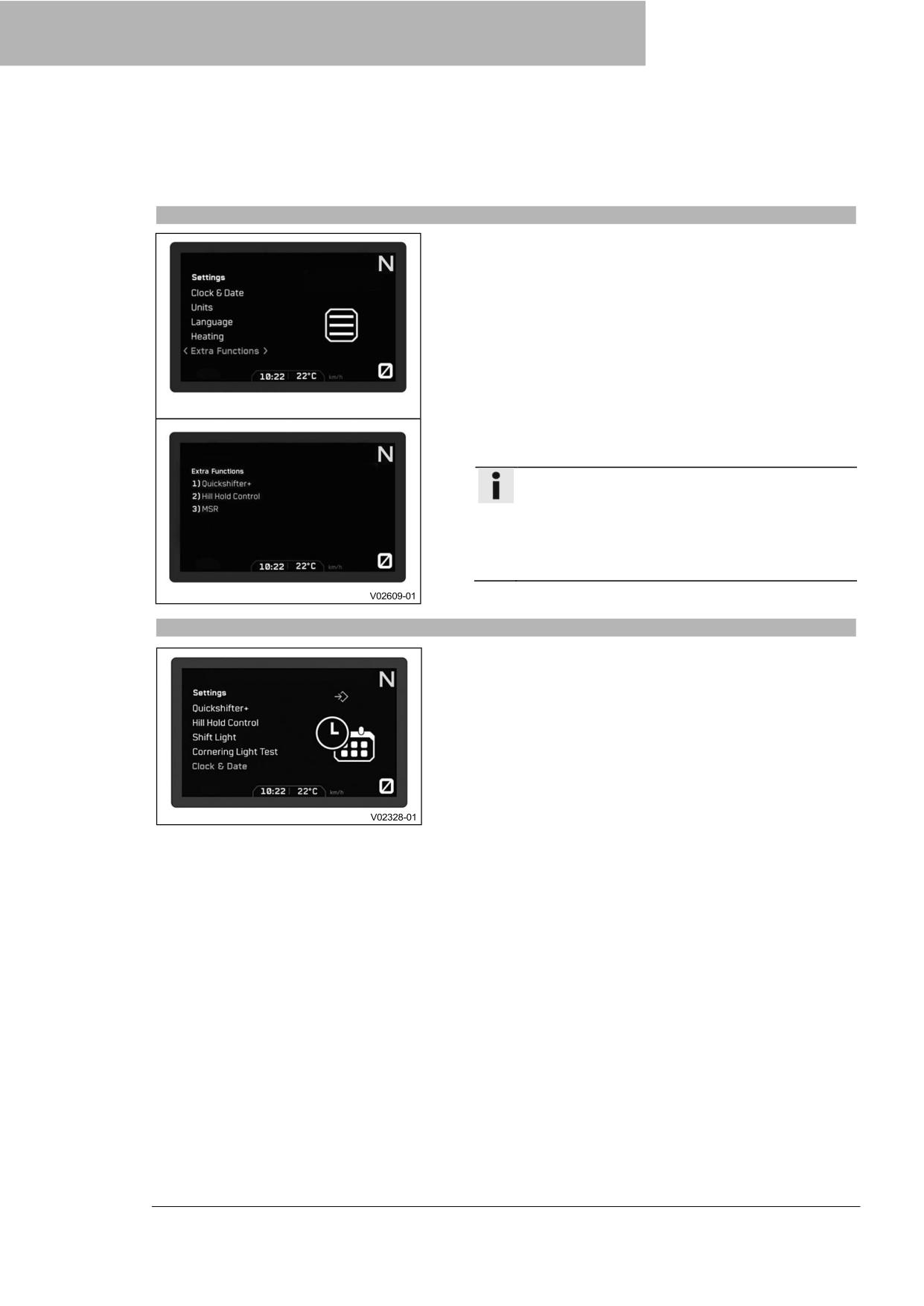

7.27.62 Установка времени и даты
64
7.27.12
Регулятор проскальзывания
8
ЭРГОНОМИКА
66
(опция)
46
7.27.13
Режим предотвращения езды
8.1
Положение руля
66
на заднем колесе (опция)
46
8.2
Регулировка положения руля
66
7.27.14
Лаунч контроль (опция)
47
8.3
Регулировка угла поворота руля ... 67
7.27.15

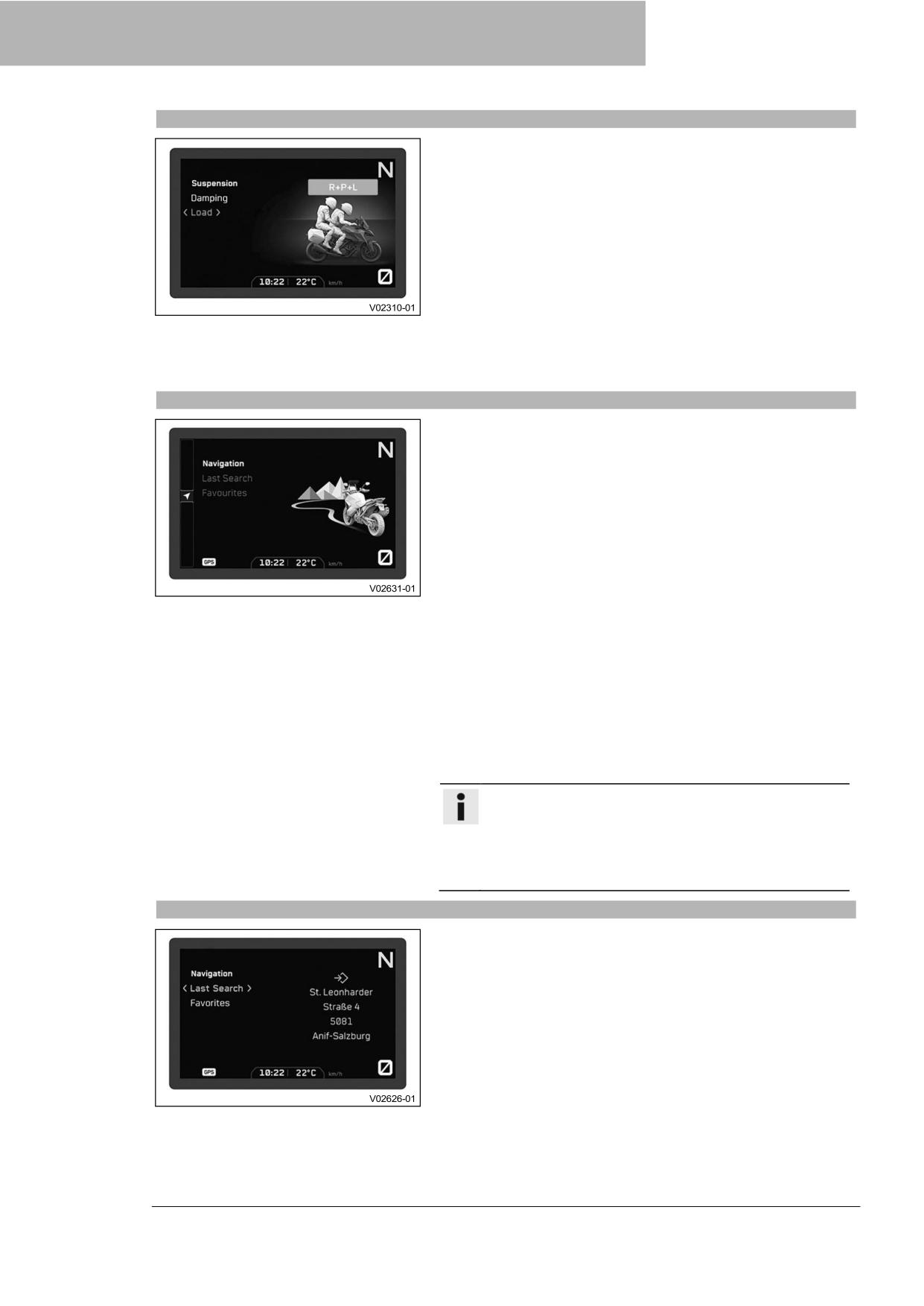

Подвеска
47

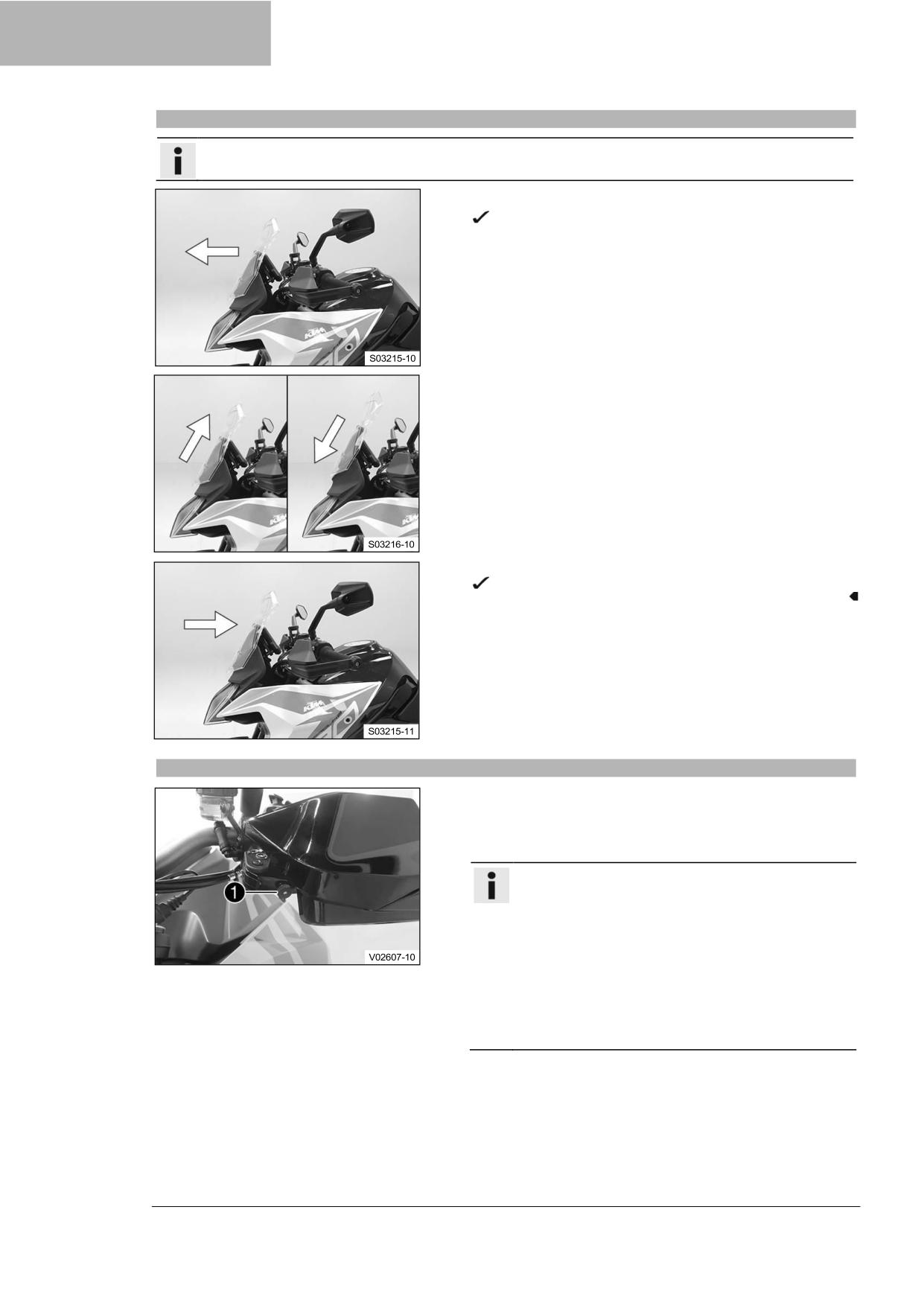

8.4
Регулировка ветрового стекла
68
7.27.16
Демпфирование
47

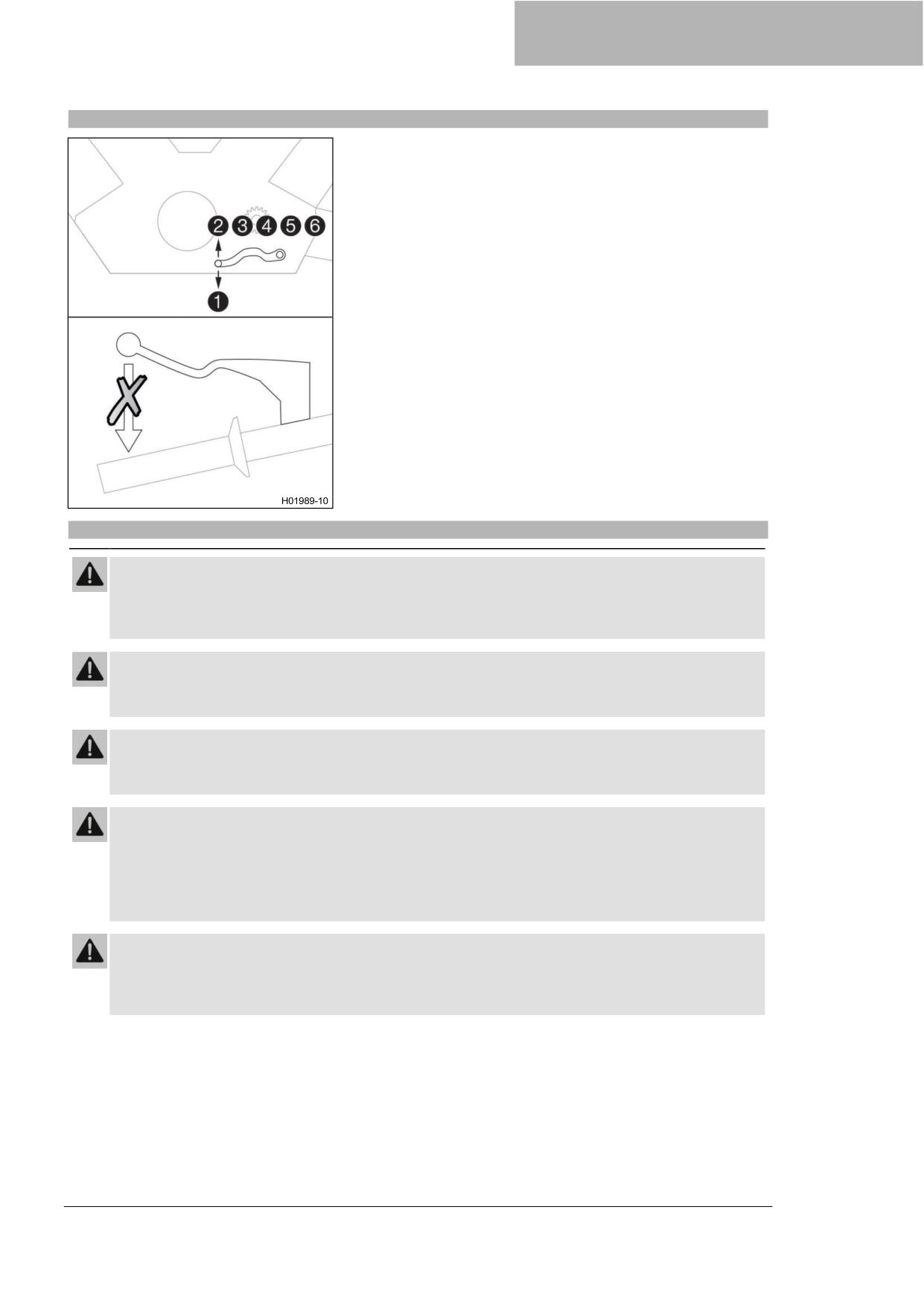

8.5
Регулировка исходной позиции
7.27.17
Нагрузка
48
рычага сцепления
68
7.27.18
Навигация (опция)
48
8.6
Регулировка исходной позиции
7.27.19
Последний поиск (опция)
48
рычага переднего тормоза
69
7.27.20
Избранное (опция)
49
8.7
Регулировка исходной позиции
7.27.21
Пропуск путевой точки (опция)
50
педаль ножного тормоза
69
7.27.22
Громкость (опция)
50
8.8
Установка подножки рычага
7.27.23
Остановить навигацию (опция)
51
ножного тормоза
70
7.27.24
Подогрев (опция)
51
8.9
Проверка исходной позиции
7.27.25
Подогревающиеся рукоятки
рычага переключения передач
70
(опция)
51
8.10 Регулировка исходной позиции
7.27.26
Подогрев сиденья водителя
педаль переключения передач
70
(опция)
52
8.11 Установка оси педали
7.27.27
Аудио
52
переключения передач
71
7.27.28
Аудио
52
7.27.29
Настройки
53
9
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
72
7.27.30
Пользовательский
9.1
Совет по подготовке к началу
переключатель
53
использования
72
7.27.31
Кнопки C1 и C2
53
9.2
Обкатка двигателя
73
7.27.32
Избранное
54
9.3
Нагружение транспортного
7.27.33
Индикатор избранного 1-4
54
средства
73
7.27.34
Подсветка кнопок
54
7.27.35
ДХО
55
10 ИНСТРУКЦИИ ПО ЕЗДЕ
75
7.27.36
KTMconnect
55
10.1 Проверки и меры по техническому
7.27.37
Bluetooth
56
обслуживанию при подготовке к
7.27.38
Телефон
56
эксплуатации
75
7.27.39
Гарнитура водителя
57
10.2 Запуск транспортного средства
75
7.27.40
Тип гарнитуры
58
10.3 Лаунч контроль (опция)
77
7.27.41
Квикшифтер + (опция)
58
10.4 Трогание
77
7.27.42
Система помощи при старте
10.5 Трогание с помощью Лаунч
на подъеме (опция)
58
контроль (опция)
77
7.27.43

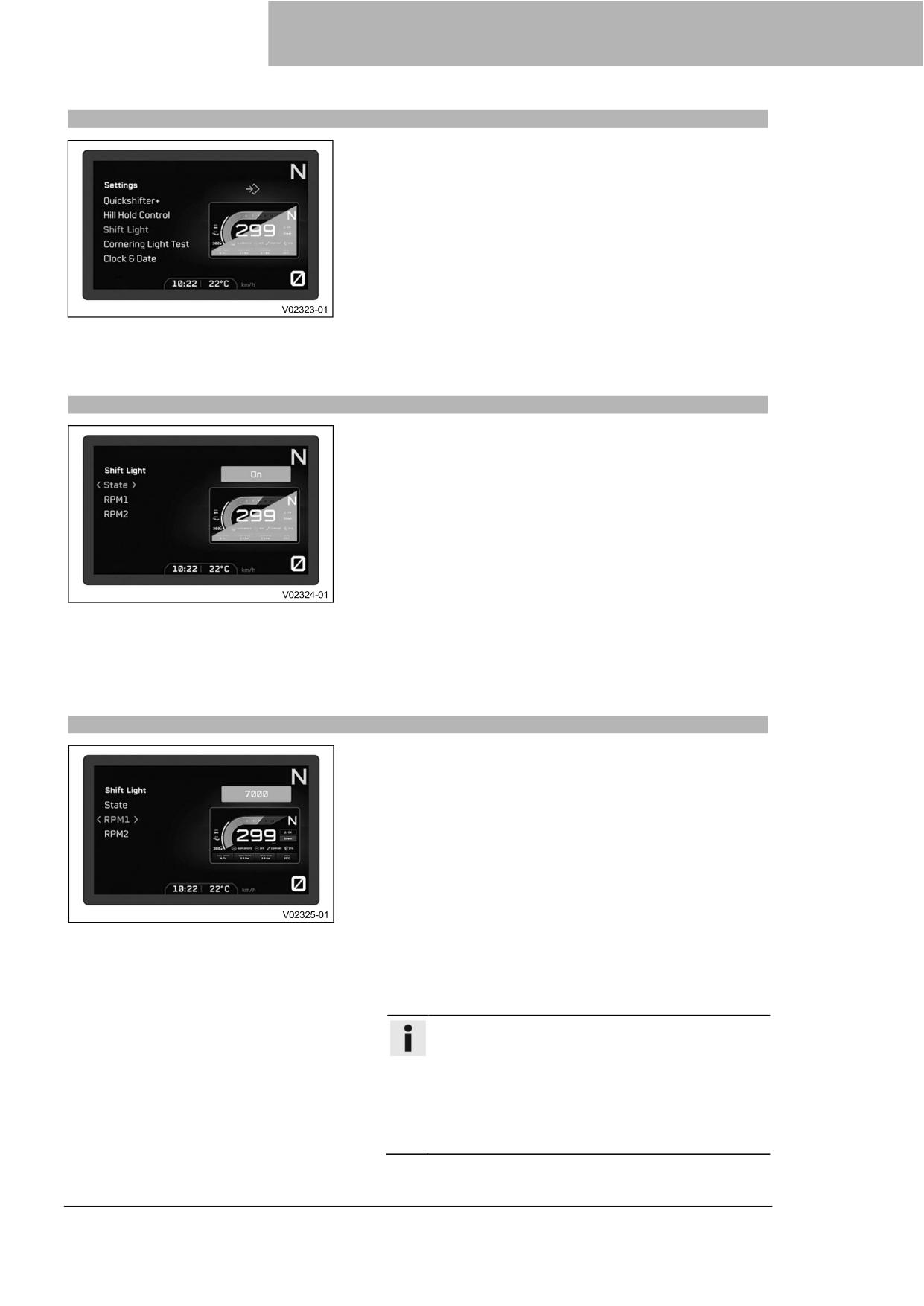

Индикатор переключения
59
10.6 Трогание с помощью СПСП
7.27.44
Состояние индикатора
(опция: система помощи при старте
переключения
59
на подъеме)
78
7.27.45
ОБ/МИН1 индикатора переключения
10.7 Режим предотвращения езды на
.........................................................59
заднем колесе (опция)
78
7.27.46
ОБ/МИН2 индикатора переключения
10.8 Квикшифтер + (опция)
79
.........................................................60
10.9 Переключение передач, езда
79
7.27.47
Проверка поворотного света
60
10.10 MSR (опция)
82

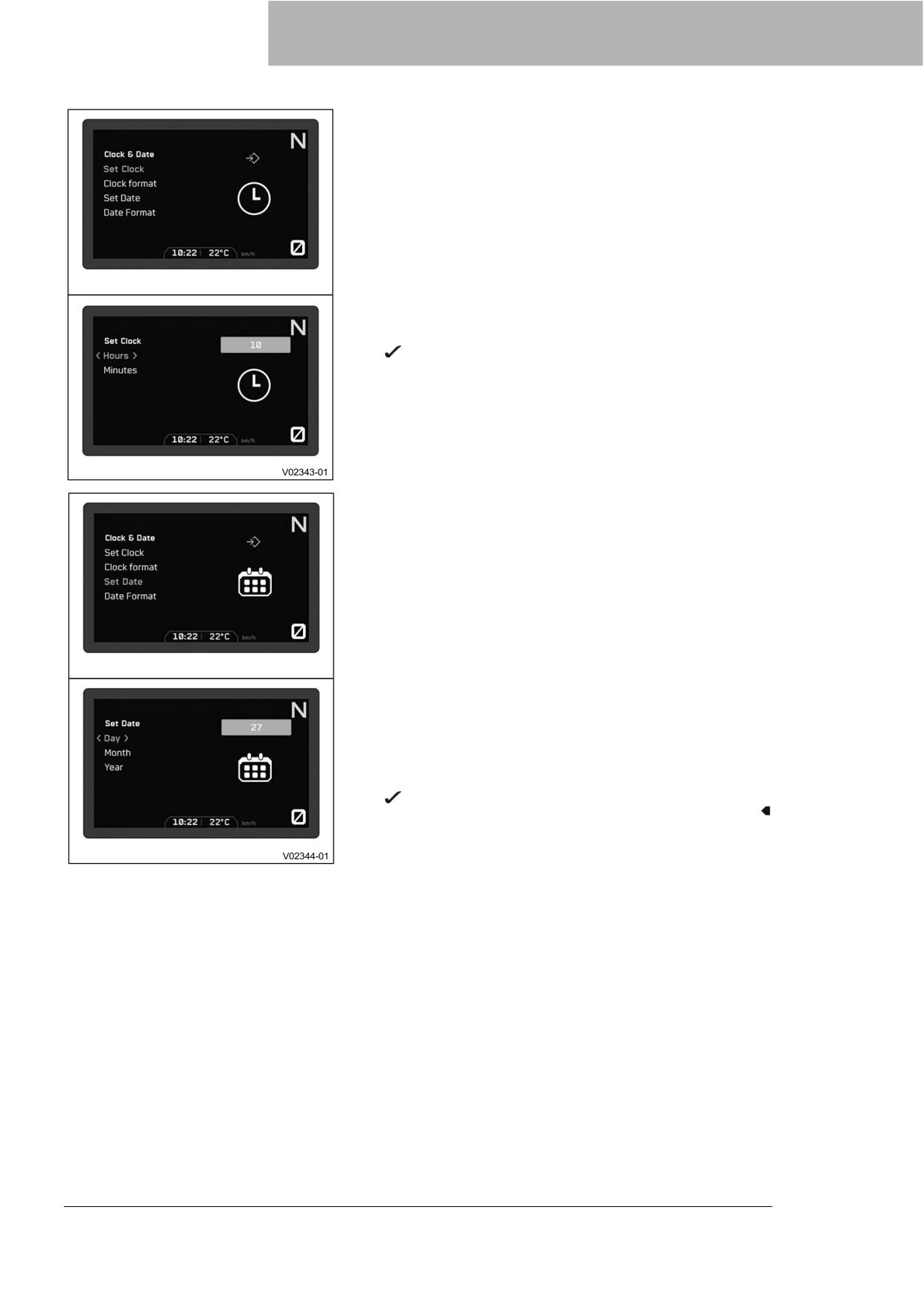

7.27.48
Часы и дата
60
10.11 Применение тормозов
82

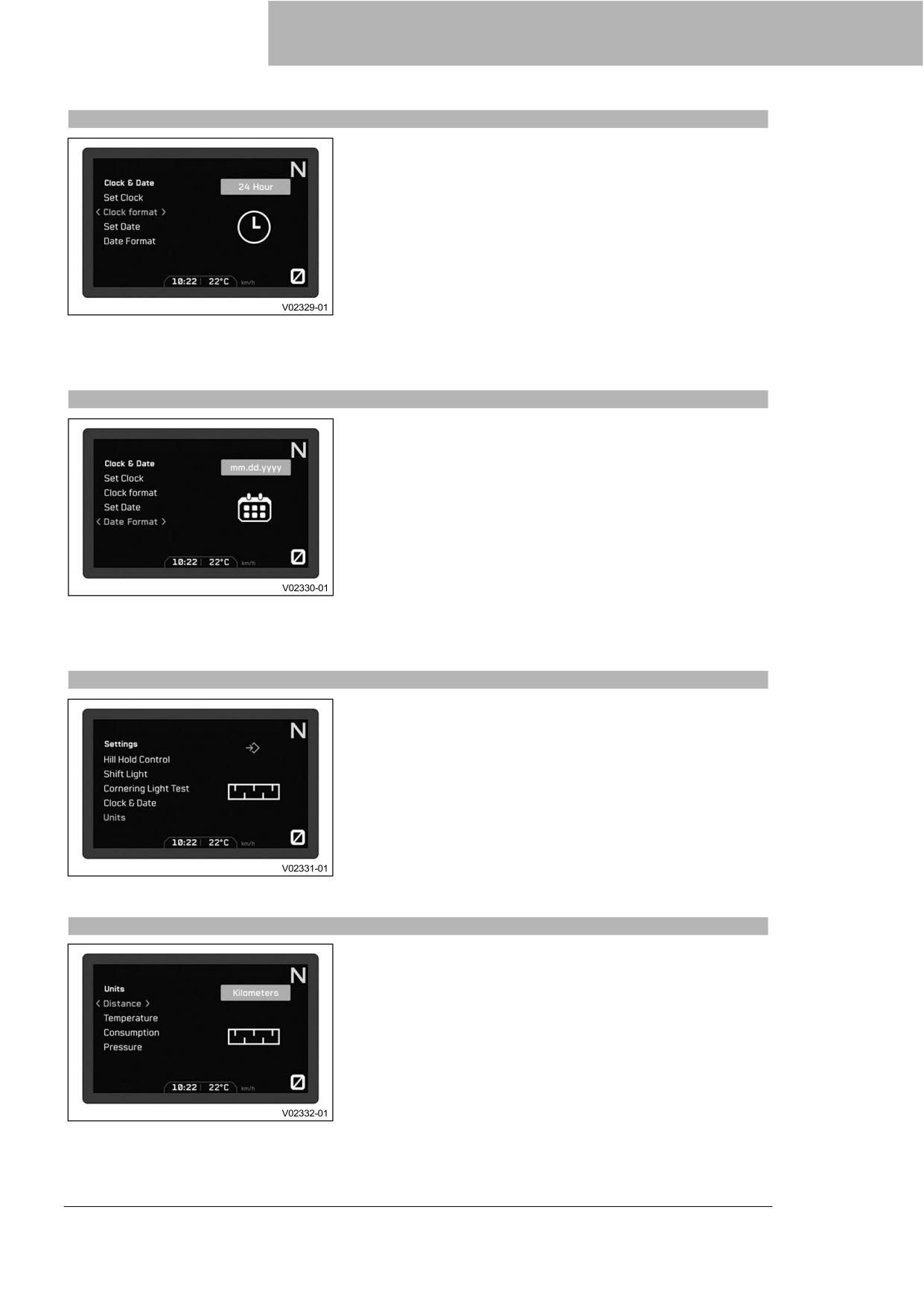

7.27.49
Формат часов
61
10.12 Остановка, парковка
83
7.27.50
Формат даты
61
10.13 Транспортировка
84
7.27.51
Единицы измерения
61
10.14 Буксировка в случае выхода из
7.27.52
Единицы измерения расстояния ..61
строя
85
7.27.53
Единицы измерения

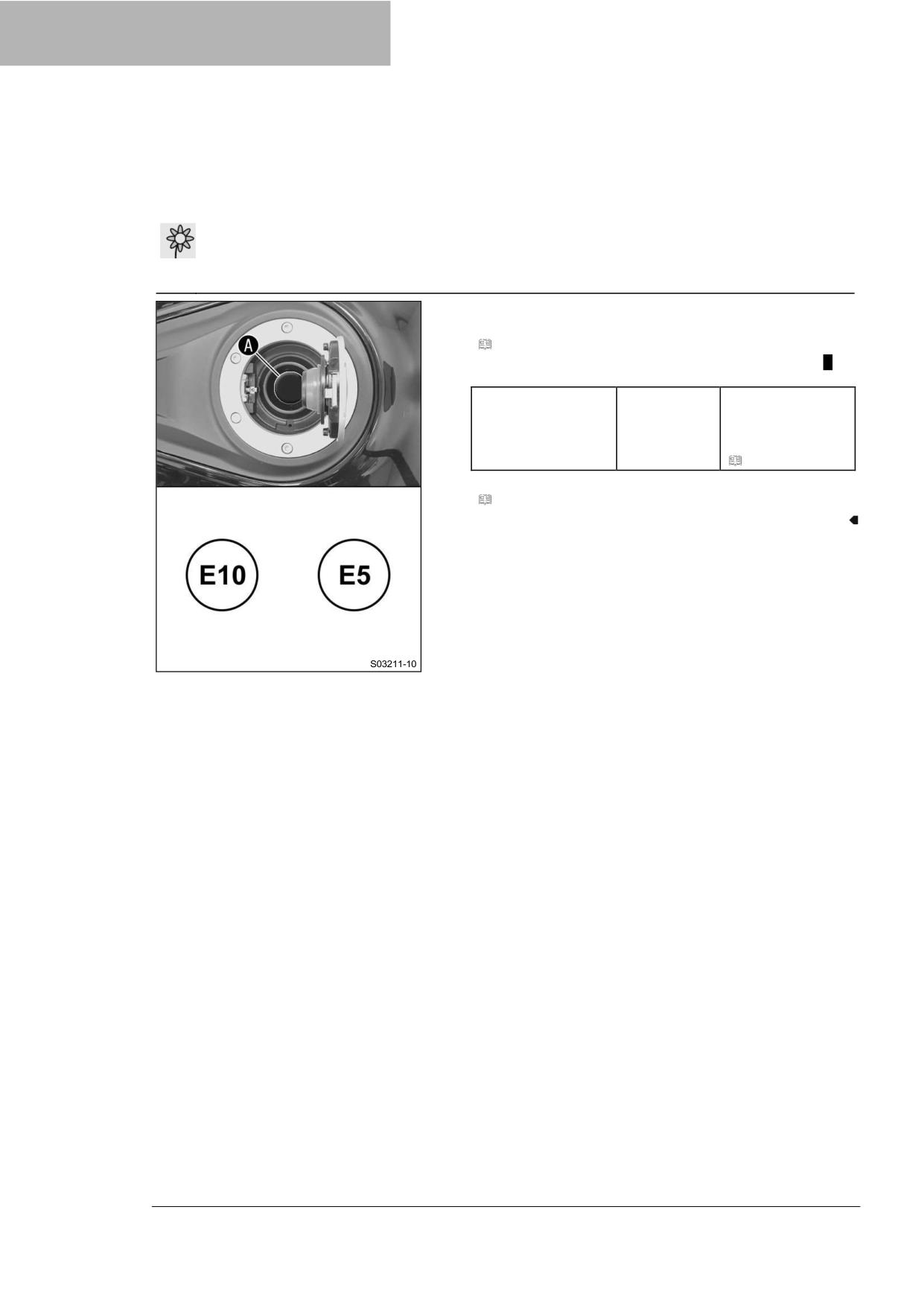

10.15 Заправка топливом
85
температуры
62
3
СОДЕРЖАНИЕ
11
ГРАФИК ТЕХОБСЛУЖИВАНИЯ
87
14.8 Добавление жидкости для задних
тормозов
108
11.1 Дополнительная информация
87
14.9 Проверка задних тормозных
11.2 Необходимые работы
87
колодок
109
11.3 Рекомендуемые работы
88
15
КОЛЕСА, ШИНЫ
111
12
НАСТРОЙКА ПОДВЕСКИ
89
15.1 Снятие переднего колеса
111
12.1 Вилка/амортизатор
89
15.2 Установка переднего колеса
112
12.2 "Нагрузка"
89
15.3 Снятие заднего колеса
113
12.3 "Демпфирование"
89
15.4 Установка заднего колеса
114
13
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ
15.5 Проверка состояния шин
115
ШАССИ
90
15.6 Проверка давления в шинах
116
15.7 Использование спрея для

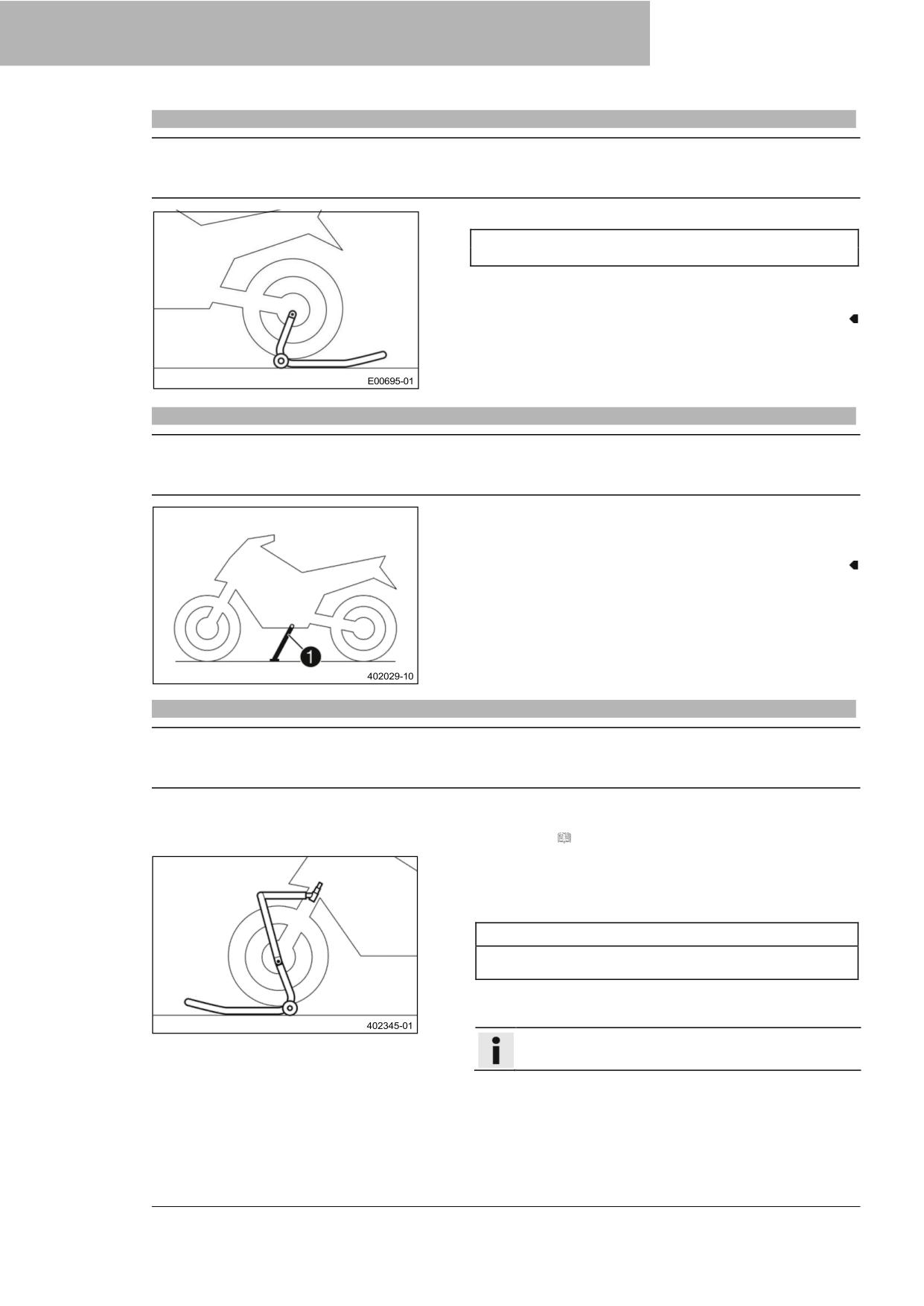

13.1 Подъем мотоцикла с помощью
ремонта шин
116
заднего подъемного механизма
90
13.2 Снятие задней части мотоцикла с
16
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
118
подъемного механизма
90
16.1 Ближний свет
118
13.3 Подъем мотоцикла с помощью
16.2 Дальний свет
118
переднего подъемного механизма
90
16.3 Дневные ходовые огни (ДХО)
13.4 Снятие мотоцикла с переднего
(SUPER DUKE GT EU/JP)
118
подъемного механизма
91
16.4 Поворотный свет
119

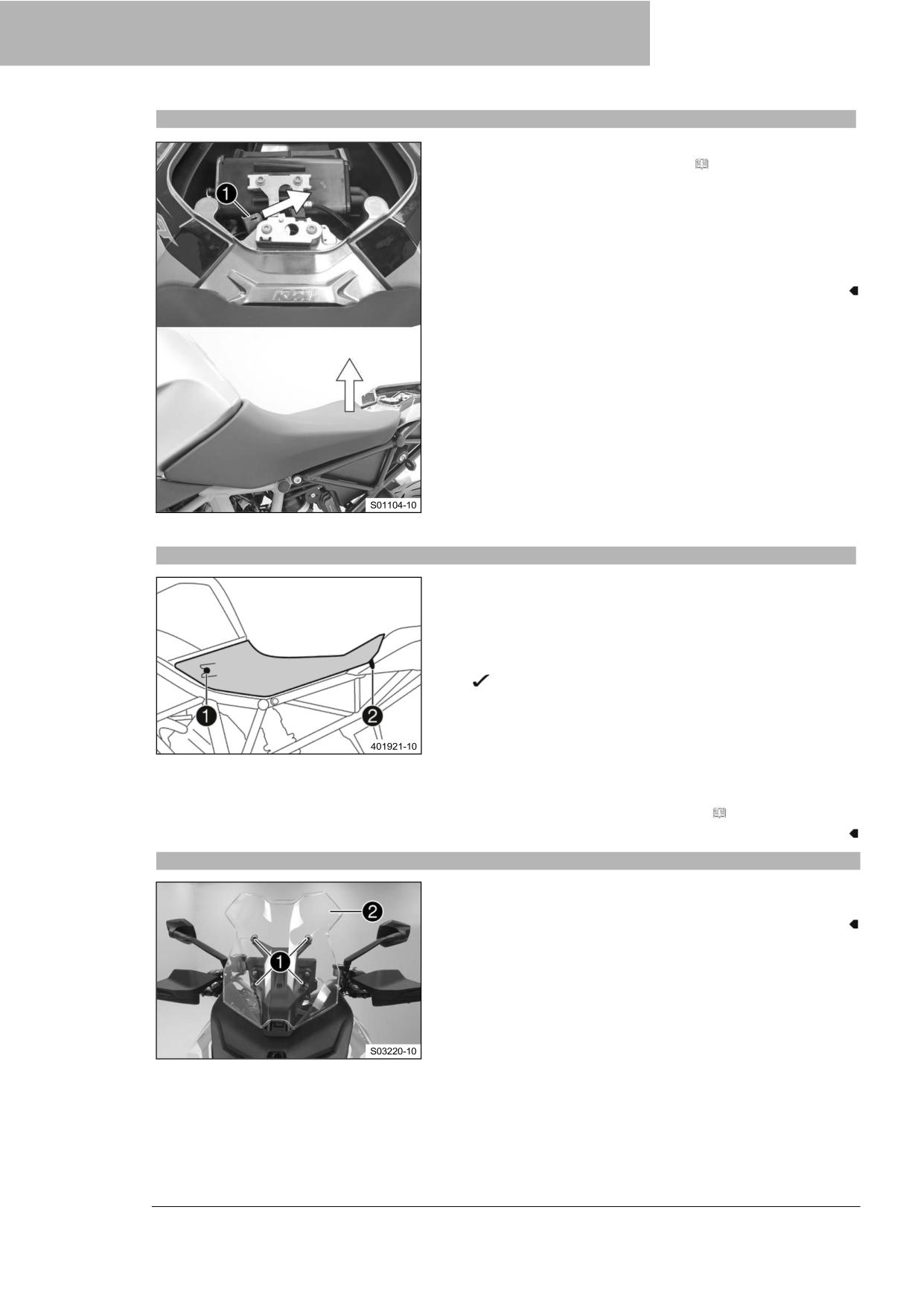

13.5 Снятие пассажирского сиденья
91
16.5 Гнездо для электрооборудования
119
13.6 Монтаж пассажирского сиденья
91
16.6 Снятие 12 В аккумулятора
119
13.7 Снятие переднего сиденья
16.7 Установка 12 В аккумулятора
120
водителя
92
16.8 Зарядка 12 В аккумулятора
121
13.8 Монтаж переднего сиденья
16.9 Замена батарейки ключа системы
водителя
92
RACE-ON
124
13.9 Снятие ветрового стекла
92
16.10 Замена главного предохранителя
125
13.10 Установка ветрового стекла
93
16.11 Замена предохранителей в блоке
13.11 Снятие главного глушителя
93
предохранителей
126
13.12 Установка главного глушителя
94
16.12 Проверка настроек системы
13.13 Проверка цепи на наличие грязи
94
освещения
127
13.14 Очистка цепи
95
16.13 Регулировка диапазона света фар ... 129
13.15 Проверка натяжения цепи
95
16.14 Регулировка дальности
13.16 Регулировка натяжения цепи
96
поворотного света
129
13.17 Проверка цепи, задней звездочки,
16.15 Диагностический разъем
131
звездочки двигателя и
16.16 Передние ACC1 и ACC2
131
направляющей цепи
97
16.17 Задние ACC1 и ACC2
131
13.18 Проверка/коррекция уровня
жидкости в гидравлической муфте
17
СИСТЕМА ОХЛАЖДЕНИЯ
132
сцепления
99
17.1 Проверка уровня охлаждающей
13.19 Снятие накладки топливного бака
100
жидкости в расширительном бачке .. 132
13.20 Установка накладки топливного
17.2 Корректировка уровня
бака
101
охлаждающей жидкости в
13.21 Снятие переднего крыла
101
расширительном бачке
132
13.22 Установка переднего крыла
101
13.23 Очистка пыльников перьев
18
РЕГУЛИРОВКА ДВИГАТЕЛЯ
134
вилки
102
18.1 Режим езды
134
14
ТОРМОЗНАЯ СИСТЕМА
103
18.1 Противобуксовочная система
мотоцикла (MTC)
134
14.1 Антиблокировочная система
18.1 Регулировка проскальзывания
тормозов (ABS)
103
(опция)
135
14.2 Контроль температуры задних
18.1 Чувствительность отклика на поворот
тормозов (КТТ)
104
ручки газа (опция)
135
14.3 Проверка тормозных дисков
105
14.4 Проверка уровня жидкости в
19
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ
переднем тормозном механизме
105
ДВИГАТЕЛЯ
136
14.5 Добавление жидкости для
19.1 Проверка уровня моторного масла... 136
передних тормозов
106
19.2 Замена моторного масла и
14.6 Проверка передних тормозных
колодок
107
масляного фильтра, очистка
масляных сеток
136
14.7 Проверка уровня жидкости в
19.3 Добавление моторного масла
139
заднем тормозном механизме
108
4
СОДЕРЖАНИЕ
20
ЧИСТКА, УХОД
141
20.1 Чистка мотоцикла
141
20.2 Проверки и этапы технического
обслуживания для эксплуатации
в зимних условиях
142
21
ХРАНЕНИЕ
144
21.1 Хранение
144
21.2 Подготовка к эксплуатации после
хранения
145
22
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
146
23
ТЕХНИЧЕСКИЕ ДАННЫЕ
148
23.1 Двигатель
148
23.2 Моменты затяжки резьбовых
соединений двигателя
149
23.3 Заправочные емкости
151
23.4 Моторное масло
151
23.5 Охлаждающая жидкость
151
23.6 Топливо
152
23.7 Шасси
152
23.8 Электрическая система
153
23.9 Шины
153
23.10 Вилка
153
23.11 Амортизатор
154
23.12 Моменты затяжки резьбовых
соединений шасси
154
24
ДЕКЛАРАЦИИ СООТВЕТСТВИЯ
159
24.1 Декларации соответствия
159
24.2 Декларации соответствия для
конкретных стран
159
24.3 Декларации соответствия для
конкретных стран (CCU-2)
160
25
МАТЕРИАЛЫ
161
26
ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ
163
27
СТАНДАРТЫ
164
28
ПЕРЕЧЕНЬ СПЕЦИАЛЬНЫХ
ТЕРМИНОВ
165
29
СПИСОК СОКРАЩЕНИЙ
166
30
СПИСОК ЗНАКОВ
167
30.1 Красные знаки
167
30.2 Желтые и оранжевые знаки
167
30.3 Зеленые и синие знаки
167
ПЕРЕЧЕНЬ
168
5
1 СРЕДСТВА ПРЕДСТАВЛЕНИЯ
1.1
Используемые символы
Значение конкретных символов описано ниже.
Обозначает ожидаемую реакцию (например, на этап работы или функции).
Обозначает непредвиденную реакцию (например, на этап работы или функции).
Обозначает работу, требующую экспертных знаний и понимания технической сути. В
интересах собственной безопасности предоставьте выполнение этих работ
авторизованной мастерской KTM! Там будет обеспечен высочайший уход за вашим
мотоциклом со стороны специально обученных экспертов, использующих необходимые
специальные инструменты.
Обозначает ссылку на страницу (дополнительная информация представлена на
указанной странице).
Обозначает информацию с дополнительными сведениями или подсказками.
Обозначает результат проверки.
Обозначает измерение напряжения.
Обозначает измерение тока.
Обозначает окончание мероприятий, включая возможную доработку.
1.2
Используемые форматы
Типографские форматы, используемые в данном документе, объясняются ниже.
Фирменное название
Обозначает фирменное название.
Название®
Обозначает защищенное название.
Бренд™
Обозначает бренд, доступный на свободном рынке.
Подчеркнутые термины
Ссылаются на технические данные транспортного средства или
указывают на технические термины, которые объясняются в
глоссарии.
6
РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
2
2.1
Определение использования - использование по назначению
Транспортное средство спроектировано и изготовлено таким образом, чтобы выдерживать обычные
требования регулярного движения и использования на гоночных треках. Данное транспортное средство
средство не подходит для использования на бездорожье.
Информация
Данное транспортное средство допускается к эксплуатации на дорогах общего пользования
только в омологированном исполнении.
2.2
Неправильное использование
Транспортное средство должно использоваться только по назначению.
Использование не по назначению может привести к опасности для людей, имущества и окружающей
среды.
Любое использование транспортного средства не по назначению является неправильным
использованием.
К неправильному использованию также относится использование эксплуатационных и вспомогательных
жидкостей, которые не отвечают требованиям спецификации для соответствующего использования.
2.3
Рекомендации по безопасности
Для безопасной эксплуатации описанного изделия необходимо соблюдать ряд правил техники
безопасности. Поэтому внимательно прочитайте данную инструкцию и все дальнейшие инструкции.
Указания по технике безопасности выделены в тексте и упоминаются в соответствующих местах.
Информация
На описываемом изделии на видных местах прикреплены различные информационные и
предупреждающие наклейки. Не удаляйте информационные и предупреждающие наклейки. Если
они отсутствуют, вы или другие люди могут не распознать опасность и получить травму.
2.4
Уровни опасности и их обозначения
Опасно
Обозначает опасность, которая немедленно и неизбежно приведет к летальному исходу или
серьезным тяжелым травмам, если не принять соответствующие меры.
Предупреждение
Обозначает опасность, которая может привести к смертельному исходу или серьезной травме,
если не принять соответствующие меры.
Внимание
Обозначает опасность, которая может привести к легким травмам, если не принять
соответствующие меры.
Примечание
Обозначает опасность, которая может привести к значительному повреждению механизмов и материалов,
если не будут приняты соответствующие меры.
Примечание
Обозначает опасность, которая может повлечь за собой вред окружающей среде, если не
принять соответствующие меры.
7
2 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
2.5
Предупреждение о вмешательстве
Вмешиваться в систему контроля шума запрещено. Федеральным законом запрещаются следующие
действия или их поощрение:
1 Демонтаж или приведение в нерабочее состояние любым лицом, кроме как для целей обслуживания,
ремонта или замены, любого устройства или элемента конструкции, встроенного в новое
транспортное средство для контроля уровня шума до его продажи или доставки конечному
покупателю или во время его эксплуатации, или
2 использование транспортного средства после того, как такое устройство или элемент конструкции
были удалены или приведены в нерабочее состояние любым лицом.
К числу действий, считающихся несанкционированным вмешательством, относятся перечисленные ниже
действия:
1 Снятие или перфорирование главных глушителей, дефлекторов, приемных труб или любых других
компонентов, отводящих выхлопные газы.
2 Снятие или перфорирование частей системы впуска.
3 Отсутствие надлежащего технического обслуживания.
4 Замена движущихся деталей транспортного средства или частей выхлопной системы или системы
впуска на детали, не указанные производителем.
2.6
Безопасная эксплуатация
Опасно
Опасность несчастных случаев Водитель, не имеющий права управлять транспортным
средством, представляет опасность для себя и окружающих.
Не управляйте транспортным средством, если вы не в состоянии управлять им из-за влияния
алкоголя, наркотиков или лекарств.
Не управляйте транспортным средством, если вы инвалид или у вас расстройство психики.
Опасно
Опасность отравления Выхлопные газы токсичны, и их вдыхание может привести к потере
сознания и смерти.
При работе двигателя всегда следите за тем, чтобы вентиляция была надлежащей.
При запуске или работе двигателя в закрытом помещении используйте эффективный отвод
выхлопов.
Предупреждение
Опасность ожогов
Некоторые детали транспортного средства сильно нагреваются при его
эксплуатации.
Не прикасайтесь к таким деталям, как выхлопная система, радиатор, двигатель, амортизатор
или тормозная система, пока детали транспортного средства не остыли.
Дайте деталям транспортного средства остыть, прежде чем выполнять какие-либо работы на
транспортном средстве.
Эксплуатируйте транспортное средство только в идеальном техническом состоянии, в соответствии с его
назначением, безопасным и экологически приемлемым способом.
Транспортное средство должно использоваться только обученными людьми. Для управления
транспортным средством на дорогах общего пользования необходимо иметь соответствующее
водительское удостоверение.
Неисправности, снижающие безопасность, должны незамедлительно устраняться в официальной
мастерской KTM.
Соблюдайте требования информационных и предупреждающих табличек на транспортном средстве.
8
РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
2
2.7
Защитная одежда
Предупреждение
Риск получения травмы
Отсутствующая или некачественная защитная одежда
представляет повышенный риск для безопасности.
Во время любых поездок надевайте соответствующую защитную одежду: шлем, ботинки,
перчатки, а также брюки и куртку с защитными элементами.
Всегда носите защитную одежду, которая находится в хорошем состоянии и соответствует
законодательным нормам.
В интересах вашей собственной безопасности компания KTM рекомендует управлять транспортным
средством только в защитной одежде.
2.8
Правила работы
Если не указано иное, во время любых работ зажигание должно быть выключено (модели с замком
зажигания, модели с дистанционным ключом) или двигатель должен быть остановлен (модели без замка
зажигания или дистанционного ключа). Для выполнения определенных работ необходимы специальные
инструменты. Инструменты не являются комплектующей деталью транспортного средства, но могут быть
заказаны по номеру в скобках. Пример: съемник подшипников (15112017000) Если не указано иное, ко
всем задачам и описаниям применяются нормальные условия.
Температура окружающего воздуха
20 °C (68 °F)
Давление окружающего воздуха
1013 мбар (14,69 фунтов на кв. дюйм)
Относительная влажность воздуха
60 ± 5 %
Во время сборки используйте новые детали для замены деталей, которые нельзя использовать
повторно (например, самоконтрящиеся винты и гайки, установочные винты, уплотнения, кольцевые
уплотнения, уплотнительные кольца, штифты и стопорные шайбы).
В случае некоторых винтов требуется фиксатор резьбы (например, Loctite® (Локтайт). Соблюдайте
инструкции производителя.
Если на новую деталь уже нанесен фиксатор резьбовых соединений (например, Precote®), не наносите
дополнительный фиксатор резьбовых соединений. После разборки очистите детали, подлежащие
повторному использованию, и проверьте их на наличие повреждений и износа. Замените поврежденные
или изношенные детали. После завершения ремонтных работ или работ по обслуживанию проверьте
безопасность эксплуатации транспортного средства.
2.9
Окружающая среда
Если вы ответственно используете свой мотоцикл, вы можете гарантировать, что проблемы и конфликты
не возникнут. Чтобы защитить будущее мотоспорта, убедитесь, что вы используете свой мотоцикл
законно, проявляете экологическую ответственность и уважаете права других людей.
При утилизации отработанного масла, других эксплуатационных и вспомогательных жидкостей, а также
отработанных комплектующих деталей, соблюдайте законы и правила соответствующей страны.
Поскольку на мотоциклы не распространяются правила ЕС, регулирующие утилизацию подержанных
транспортных средств, не существует никаких законодательных норм, относящихся к утилизации
отслужившего свой срок мотоцикла. Ваш официальный дилер KTM будет рад проконсультировать вас.
2.10
Руководство пользователя
Перед первой поездкой внимательно и полностью прочитайте данное руководство пользователя.
Руководство пользователя содержит полезную информацию и множество подсказок по эксплуатации,
обращению и обслуживанию мотоцикла. Только так вы сможете узнать, как лучше всего настроить
транспортное средство для самостоятельного использования и как защитить себя от травм.
Подсказка
Храните руководство пользователя, например, на своем терминальном устройстве, чтобы иметь
возможность прочитать его в любой момент.
Если вы хотите узнать больше о транспортном средстве или у вас есть вопросы по прочитанному
материалу, обратитесь к официальному дилеру KTM.
9
2 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
Руководство пользователя является важной комплектующей деталью транспортного средства. Если
транспортное средство продано, руководство пользователя должно быть
заново скачано новым владельцем.
Руководство пользователя можно скачать несколько раз с помощью QR-кода или ссылки на квитанции о
доставке.
Руководство пользователя также доступно для скачивания у вашего официального дилера KTM и на веб-
сайте KTM. Печатную копию также можно заказать у официального дилера KTM. Международный веб-сайт
KTM: KTM.COM
10
ВАЖНЫЕ ПРИМЕЧАНИЯ
3
3.1
Гарантия производителя, подразумеваемая гарантия
Работы, назначенные в графике обслуживания, должны выполняться только в официальной мастерской
KTM и подтверждаться на KTM Dealer.net, так как в противном случае все гарантийные обязательства
будут аннулированы. Гарантия производителя не распространяется на повреждения или вторичные
повреждения, вызванные вмешательством и/или переоборудованием транспортного средства.
3.2
Топливо, вспомогательные материалы
Примечание
Опасность загрязнения окружающей среды
Неправильное обращение с топливом
представляет опасность для окружающей среды.
Не допускайте попадания топлива в грунтовые воды, почву или канализацию.
Используйте топливо и вспомогательные вещества в соответствии с руководством пользователя и
техническими условиями.
3,3
Запасные части, технические аксессуары
Для вашей собственной безопасности используйте только те запасные части и аксессуары, которые
одобрены и/или рекомендованы компанией KTM, и устанавливайте их в официальной мастерской KTM.
Компания KTM не несет никакой ответственности за другие изделия и любой возникший ущерб или
потери.
Определенные запасные части и аксессуары указаны в скобках в описаниях. Ваш официальный дилер
KTM будет рад проконсультировать вас.
Последние новости каталога KTM PowerParts для вашего транспортного средства можно найти на веб-
сайте KTM.
Международный веб-сайт KTM: KTM.COM
3.4
Техобслуживание
Необходимым условием безупречной работы и предотвращения преждевременного износа является
правильное проведение работ по обслуживанию, уходу и регулировке двигателя и шасси в соответствии
с описанием в руководстве пользователя. Неправильная настройка подвески может привести к
повреждениям и поломкам элементов шасси.
Использование транспортного средства в сложных условиях, таких как пыльная среда, проливной дождь,
сильная жара или с большой нагрузкой, может привести к значительно более быстрому износу таких
комплектующих деталей, как воздушный фильтр, трансмиссия, тормозная система или элементы
подвески. По этой причине может потребоваться осмотр или замена деталей перед следующим плановым
обслуживанием.
Обязательно соблюдайте установленные сроки обкатки и интервалы между техническими
обслуживаниями. Если будете соблюдать их в точности, то обеспечите гораздо более длительный срок
службы вашего мотоцикла. Соответствующий пробег или интервал времени определяется в зависимости
от того, что наступит раньше.
3.5
Рисунки
На рисунках, приведенных в руководстве, может быть изображено специальное оборудование.
В целях наглядности некоторые комплектующие детали могут быть показаны в разобранном виде или
вообще не показаны. Не всегда необходимо разбирать комплектующую деталь для выполнения
рассматриваемого действия. Следуйте инструкциям в тексте.
3.6
Обслуживание клиентов
Ваш официальный дилер KTM будет рад ответить на любые ваши вопросы, касающиеся вашего
транспортного средства и KTM.
Список официальных дилеров KTM можно найти на веб-сайте KTM.
Международный веб-сайт KTM: KTM.COM
11
4 ОБЗОРНАЯ ИНФОРМАЦИЯ
4.1
Вид на транспортное средство, спереди слева (пример)
❶ Рычаг сцепления ( стр. 16)
❷ Пассажирское сиденье
❸ Замок сиденья ( стр. 26)
❹ Поручень ( стр. 27)
❺ Пассажирские подножки ( с. 27)
❻ Водительские подножки
❼ Боковая подставка( стр. 28)
❽ Рычаг сцепления ( стр. 28)
❾ Заливная горловина для моторного масла
❿ Указатель уровня, моторное масло
⓫ Поворотный свет ( стр. 119)
12
ОБЗОРНАЯ ИНФОРМАЦИЯ
4
4.2
Вид на транспортное средство, сзади справа (пример)
❶ Держатели кофров ( стр. 27)
❷ Крышка заливной горловины топливного бака
❸ Комбинированный переключатель, левая сторона ( стр. 16)
❹ Комбинированная приборная панель
(
стр. 29)
❺ Кнопка пуска/аварийный выключатель (
с. 20)
❻ Кнопка системы RACE-ON ( стр. 21)
❼ Ручка газа ( стр. 16)
❽ Рычаг переднего тормоза ( стр. 16)
❾ Расширительный бачок системы охлаждения
❿ Педаль ножного тормоза ( стр. 28)
13
5 СЕРИЙНЫЕ НОМЕРА
5.1
Идентификационный номер транспортного средства
Идентификационный номер транспортного средства ❶ выбит
на правой стороне рулевой колонки.
Идентификационный номер транспортного средства также
указан в паспортной табличке.
5.2
Паспортная табличка
(SUPER DUKE GT EU/JP)
Паспортная табличка ❶ расположена на рулевой колонке.
(SUPER DUKE GT CN)
Паспортная табличка для Китая ❷ расположена на раме
справа.
5.3

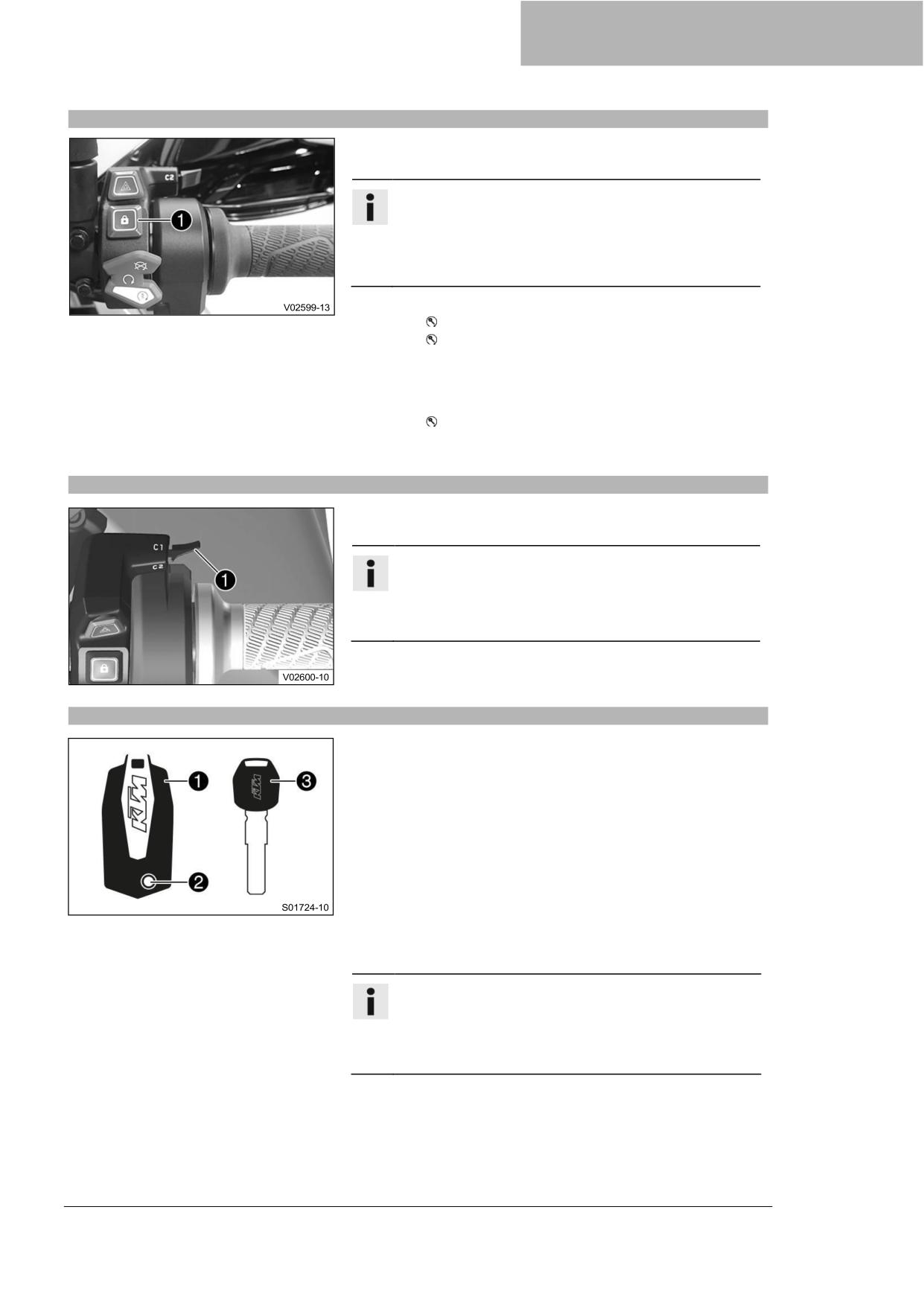

Номер ключа
Номер ключа Кодовый номер ❶ находится на
КАРТЕ КОДА КЛЮЧА.
Информация
Номер ключа необходим для заказа запасного
ключа. Храните КАРТУ КОДА КЛЮЧА в
надежном месте.
14
СЕРИЙНЫЕ НОМЕРА
5
5.4
Номер двигателя
Номер двигателя ❶ выбит на правой стороне двигателя.
5.5
Артикул вилки
Артикул вилки ❶ выбит на внутренней стороне хомута оси.
Артикул амортизатора ❶ напечатан на наклейке на корпусе
амортизатора под пружиной.
5.7
Артикул демпфера руля
Артикул демпфера руля ❶ выбит на нижней стороне
амортизатора рулевого механизма.
15

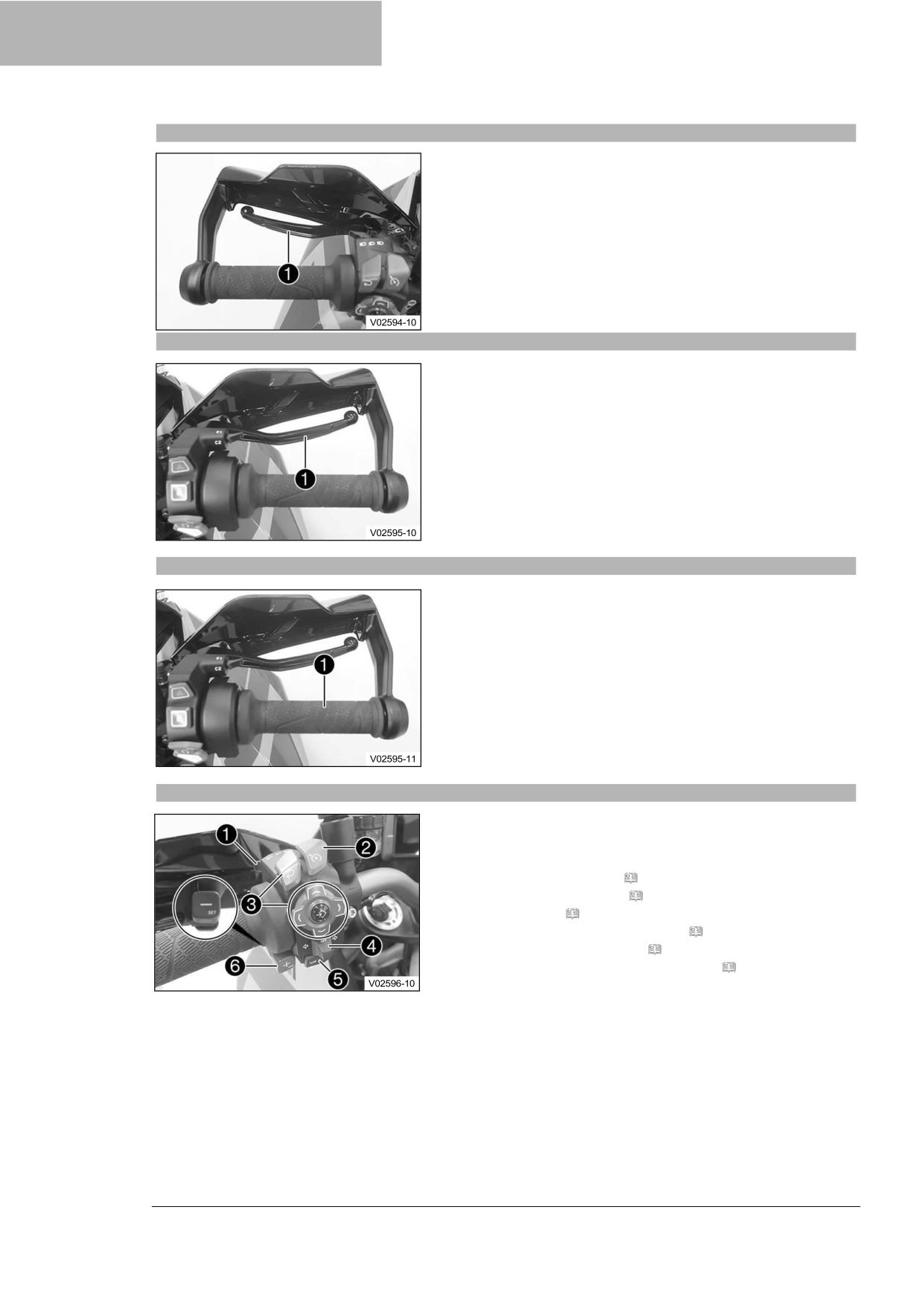

6 ОРГАНЫ УПРАВЛЕНИЯ
6.1
Рычаг сцепления
Рычаг сцепления ❶ установлен на руле слева. Сцепление
включается гидравлически и регулируется автоматически.
6.2
Рычаг переднего тормоза
Рычаг ручного тормоза ❶ расположен на правой стороне руля.
Передний тормоз включается с помощью рычага переднего
тормоза.
6.3
Ручка газа
Ручка газа ❶ расположена на правой стороне руля.
6.4
Комбинированный переключатель, левая сторона
Левый комбинированный переключатель установлен на левой
стороне руля.
Общий вид левого комбинированного переключателя
❶ Переключатель света ( стр. 17)
❷ Кнопки круиз-контроля ( стр. 18)
❸ Кнопка меню ( стр. 17)
❹ Выключатель сигнала поворота ( стр. 17)
❺ Кнопка звукового сигнала ( стр. 18)
❻ Кнопка +RES/-SET (сброс/установка) ( стр. 19)
16
ОРГАНЫ УПРАВЛЕНИЯ
6
6.5
Переключатель света
Переключатель света ❶ установлен на комбинированном
переключателе слева.
Возможные состояния
Ближний свет включен - Переключатель света в
положении A. В этом положении включены
ближний свет и задний фонарь.
Дальний свет включен - Переключатель света в
положении B. В этом положении включены
дальний свет и задний фонарь.
Проблесковый сигнал фары - Переключатель
света в положении C. В этом положении работает
проблесковый сигнал фары. После использования
переключатель света автоматически возвращается
в положение A.
6.6
Кнопка меню
Кнопки меню установлены в середине левого
комбинированного переключателя.
Кнопки меню используются для управления матричным
дисплеем комбинированной приборной панели.
Кнопка ❶ - это кнопка ВВЕРХ.
Кнопка ❷ - кнопка ВПРАВО.
Кнопка ❸ - кнопка ВНИЗ.
Кнопка ❹ - кнопка ВЛЕВО.
Кнопка ❺ - это кнопка SET (УСТАНОВИТЬ).
Кнопка ❻ - кнопка НАЗАД.
6.7
Переключатель сигнала поворота
Выключатель сигнала поворота ❶ установлен на
комбинированном переключателе слева.
Возможные состояния
Сигнал поворота выключен - нажмите на
выключатель сигнала поворота в направлении
корпуса выключателя.
Сигнал левого поворота, включен - выключатель
сигнала поворота нажат влево. После
использования выключатель сигнала поворота
автоматически возвращается в центральное
положение.
Сигнал правого поворота, включен - выключатель
сигнала поворота нажат вправо. После
использования выключатель сигнала поворота
автоматически возвращается в центральное
положение.
17
6 ОРГАНЫ УПРАВЛЕНИЯ
Информация
Функция автоматического отключения сигнала
поворота (ATIR) доступна в качестве программной
функции. Функция ATIR использует счетчик времени и
расстояния. Если сигнал поворота был включен в
течение не менее 10 секунд и расстояние поездки
составляет 150 метров, сигнал поворота
выключается.
Если транспортное средство неподвижно, оба
счетчика останавливаются.
При повторной активации выключателя сигнала
поворота оба счетчика сбрасываются.
6.8
Кнопка звукового сигнала
Кнопка звукового сигнала ❶ установлена на левой стороне
руля.
Возможные состояния
•
Кнопка звукового сигнала находится в исходном
положении
•
Кнопка звукового сигнала нажата - в этом положении
звуковой сигнал работает.
6.9

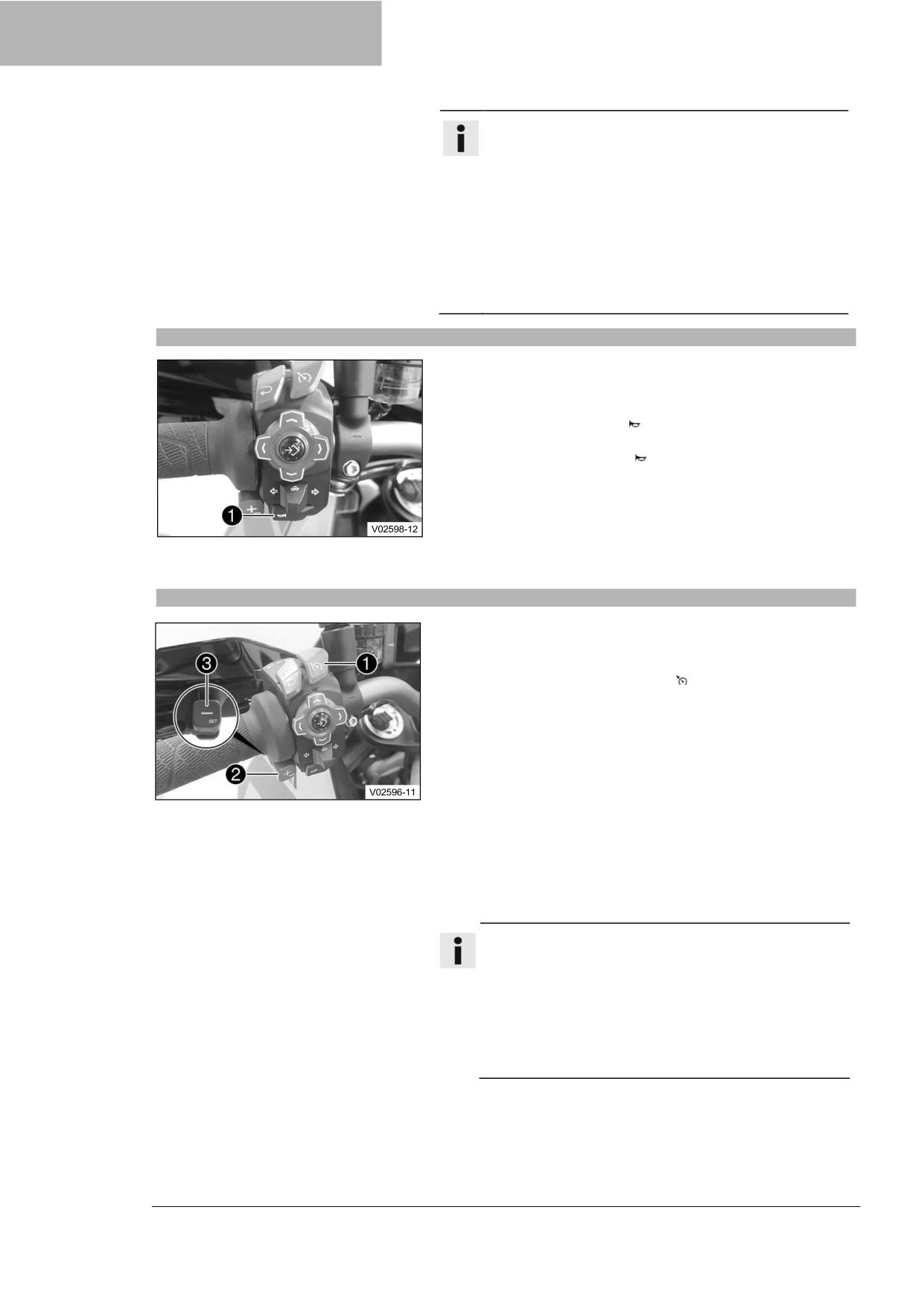

Кнопки круиз-контроля
Кнопки круиз-контроля ❶, ❷ и ❸ расположены на левой
стороне комбинированного переключателя.
Возможные состояния
•
Кнопка системы круиз-контроля в исходном положении.
•
Кратковременно нажимается кнопка +RES. - последняя
сохраненная скорость включается повторно. Каждое
последующее кратковременное нажатие увеличивает
установленную скорость на 1 км/ч или 1 милю в час.
•
Кнопка +RES нажата и удерживается. -
установленная скорость увеличивается с шагом 5
км/ч или 5 миль/ч.
•
Кнопка -SET нажата. - включается функция круиз-контроля
и поддерживается текущая скорость. При каждом
последующем кратковременном нажатии установленная
скорость уменьшается на 1 км/ч или 1 милю в час.
•
Кнопка -SET нажата и удерживается. -
Установленная скорость уменьшается с шагом 5
км/ч или 5 миль/ч.
Информация
После активации функции круиз-контроля ручку газа
можно повернуть обратно в исходное положение.
Выбранная скорость будет поддерживаться.
Если установленная скорость еще не была сохранена,
ее можно сохранить один раз с помощью кнопки +RES.
Если скорость установившегося движения превышена
менее чем на 30 секунд при повороте ручки газа,
круиз-контроль остается активированным.
Для выключения системы круиз-контроля нажмите кнопку
системы круиз-контроля еще раз.
Кроме того, работа системы круиз-контроля прекращается при
возникновении одного из следующих событий:
18
ОРГАНЫ УПРАВЛЕНИЯ
6
Нажатие рычага ручного тормоза
Управление педалью ножного тормоза
Управление рычагом сцепления
Переключение передач без квикшифтера+
Поворот ручки газа за пределы исходного положения
Контроль противобуксовочной системы мотоцикла (MTC)
Проскальзывание заднего колеса или подъем переднего
колеса
Возникновение неисправности, нарушающей работу
системы круиз-контроля
Превышение установленной скорости более чем на 30
секунд при обгоне
Предупреждение
Опасность несчастных случаев Работа системы
круиз-контроля подходит не для всех ситуаций во
время передвижения.
Выбранная установленная скорость не будет
достигнута, если
мощность двигателя недостаточна для преодоления
уклона.
Выбранная установленная скорость будет превышена,
если эффект
торможения двигателя недостаточен на уклоне.
Не используйте систему круиз-контроля на
извилистых дорогах.
Не используйте систему круиз-контроля на
скользкой дороге (например, в дождь, гололед
или снегопад), в условиях плохой видимости или
на поверхностях без дорожного покрытия
(например, на песке, камнях или гравии).
Не используйте систему круиз-контроля, если
дорожное движение не позволяет поддерживать
постоянную скорость.
Функция системы круиз-контроля доступна только при
активированной противобуксовочной системе мотоцикла
(MTC). При отключении противобуксовочной
системы мотоцикла (MTC) функция системы круиз-контроля
также отключается. Функция системы круиз-контроля не может
быть активирована во время быстрого разгона.
Функция системы круиз-контроля может быть активирована
только на третьей, четвертой, пятой и шестой передачах.
Диапазон регулирования составляет от 40 до 200 км/ч или от
25 до 125 миль/ч.
6.10

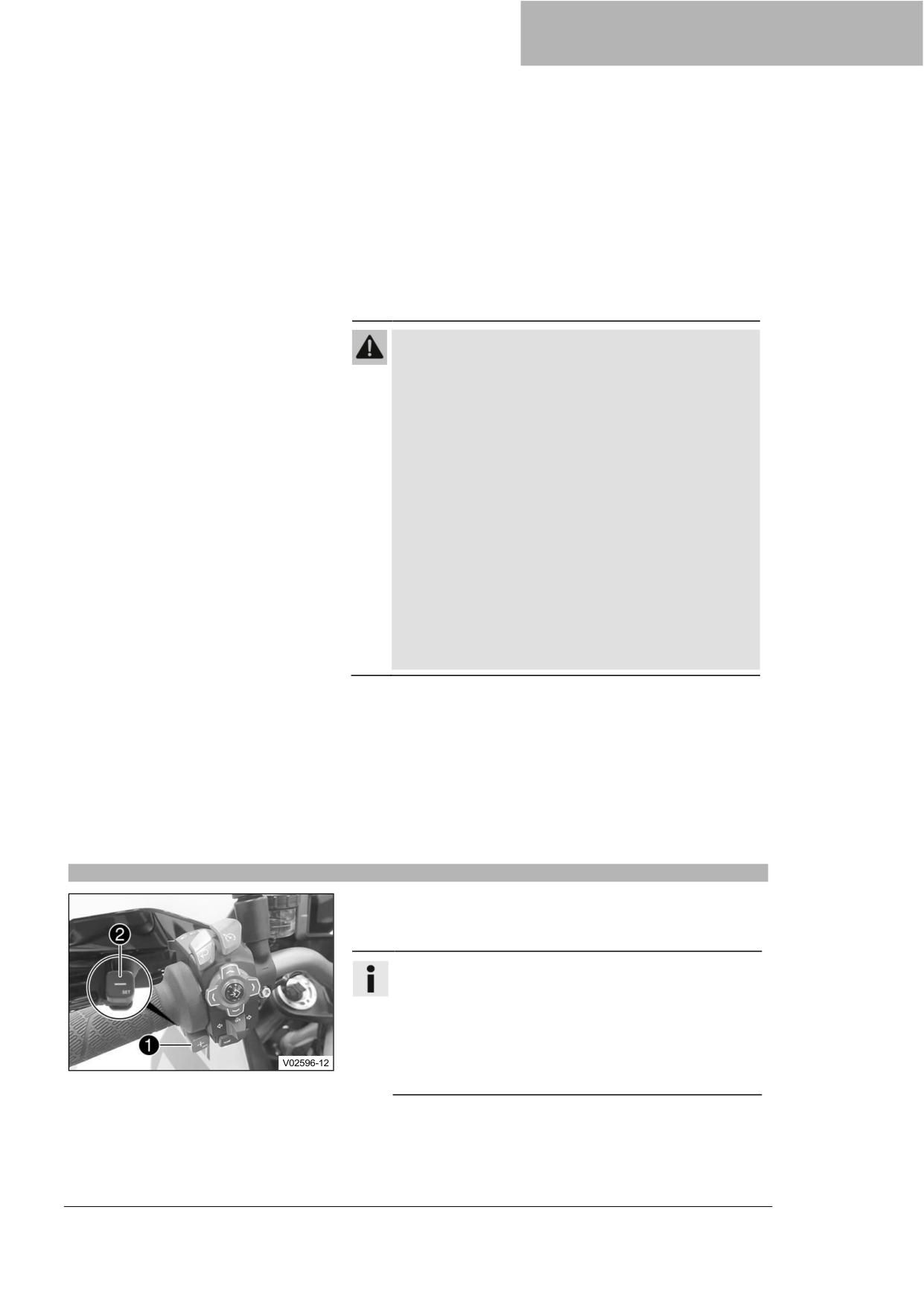

Кнопки +RES/-SET (сброса/установки)
Кнопка +RES ❶ расположена на передней левой части руля.
Кнопка -SET (УСТАНОВИТЬ) ❷ расположена на задней левой
части руля.
Информация
Кнопки +RES и -SET используются для управления
круиз-контролем, когда функция круиз-контроля
активирована. Если функция круиз-контроля
деактивирована, кнопки +RES и -SET на главном
дисплее или в меню Регулятор проскальзывания
можно использовать для настройки Регулятора
проскальзывания.
19
6 ОРГАНЫ УПРАВЛЕНИЯ
6.11
Комбинированный переключатель, правый
Правый комбинированный переключатель установлен на
правой стороне руля.
Общий вид правого комбинированного переключателя
❶ Переключатель C1 и C2 ( стр. 21)
❷ Выключатель проблескового сигнала аварийной
сигнализации ( стр. 20)
❸ Кнопка системы RACE-ON ( стр. 21)
❹ Кнопка пуска/аварийный выключатель ( с. 20)
6.12
Кнопка пуска/аварийный выключатель
Кнопка пуска/аварийный выключатель ❶ установлен на
правой стороне комбинированного переключателя.
Возможные состояния
Кнопка пуска/аварийный выключатель
выключен (верхнее положение) - В этом
положении цепь зажигания разомкнута,
работающий двигатель останавливается и не
может быть запущен. На дисплее появляется
сообщение.
Кнопка пуска/аварийный выключатель включен
(среднее положение) - Это положение необходимо
для работы; цепь зажигания замкнута.
Двигатель стартера включен (нижнее положение) -
В этом положении приводится в действие
двигатель стартера.
6.13
Выключатель проблескового сигнала аварийной сигнализации
Выключатель проблескового сигнала аварийной сигнализации
❶ установлен на правой стороне комбинированного
переключателя.
Проблесковый сигнал аварийной сигнализации используется
для индикации аварийных ситуаций.
Информация
Проблесковый сигнал аварийной сигнализации может
быть включен или выключен при включенном
зажигании или в течение 60 секунд после выключения
зажигания.
Проблесковый сигнал аварийной сигнализации
должен быть включен только до тех пор, пока это
необходимо, так как он разряжает 12-вольтовый
аккумулятор.
Возможные состояния
Проблесковый сигнал аварийной сигнализации -
мигают все четыре сигнала поворота и зеленые
сигнальные лампы указателей поворота на
приборной панели.
20
ОРГАНЫ УПРАВЛЕНИЯ
6
6.14
Кнопка системы RACE-ON
Кнопка ❶ системы RACE-ON установлена на правой стороне
комбинированного переключателя.
Информация
Кнопка системы RACE-ON выполняет функцию
блокировки зажигания на данном транспортном
средстве.
Рулевое управление может быть заблокировано
только при повороте руля влево.
Возможные состояния
•
Кнопка системы RACE-ON в исходном положении.
•
Кнопка системы RACE-ON кратковременно нажата -
Кратковременное нажатие включает зажигание и
разблокирует замок рулевой колонки или выключает
зажигание. Для подтверждения кратковременно загорается
индикаторная лампа системы RACE-ON.
•
Кнопка системы RACE-ON нажата и удерживается -
Нажатие и удержание выключает зажигание и блокирует
замок рулевой колонки.
6.15
Переключатели C1 и C2
Переключатель C1 и C2 установлен справа от
комбинированного переключателя.
Информация
Переключатель C1 и C2 обеспечивает быстрый
доступ к различным меню.
Переключатель C1 и C2 можно настраивать по своему
усмотрению.
6.16
Ключ системы RACE-ON
В данном транспортном средстве ключ системы RACE-ON ❶
выполняет все функции обычного ключа зажигания.
Нажмите кнопку ❷, чтобы сложить бородку. Бородка
используется только для отпирания замка сиденья и для
открывания кофров (опция).
Черный ключ зажигания ❸ предназначен только для ситуаций,
когда ключ системы RACE-ON недоступен или не
функционирует.
Черный ключ зажигания можно использовать для запуска
транспортного средства, если напряжение батарейки ключа
системы RACE-ON слишком низкое и приемопередатчик не
распознается транспортным средством. Черный ключ системы
Race-on также можно использовать для разблокировки замка
сиденья и открытия кофров (опция).
Информация
Ключи зажигания содержат электронные компоненты.
Всегда соблюдайте расстояние в несколько
сантиметров до других устройств с электронными
компонентами.
Потерянный ключ зажигания должен быть деактивирован
официальной мастерской KTM, чтобы предотвратить
управление транспортным средством посторонними лицами.
Поставляемые ключи зажигания активируются при доставке.
21
6 ОРГАНЫ УПРАВЛЕНИЯ
Всего официальная мастерская KTM может активировать до
четырех ключей зажигания. Номер ключа должен быть указан в
каждом случае.
6.17

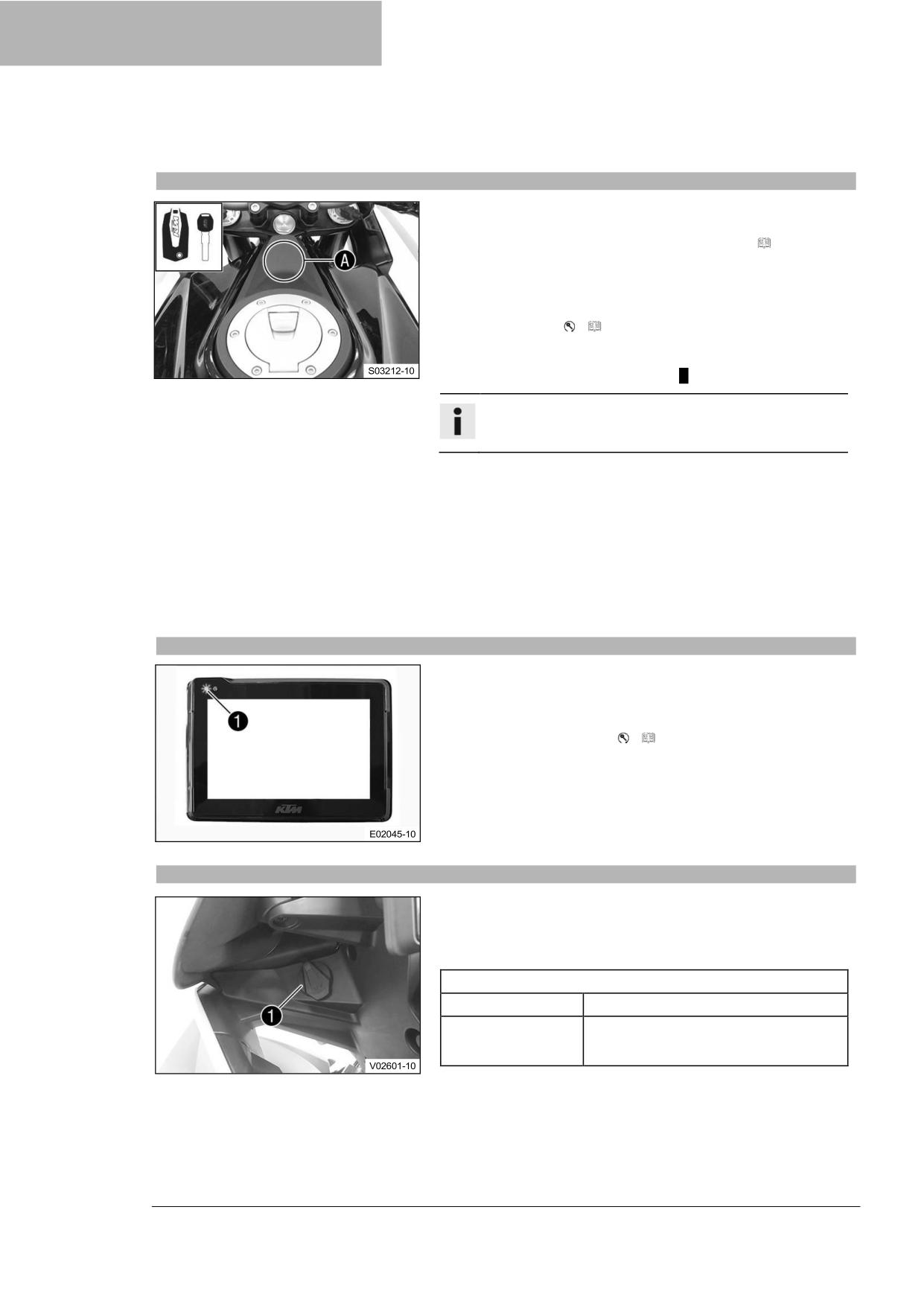

Замок рулевой колонки (антенна)
На данном транспортном средстве замок зажигания/замок
рулевой колонки заменяется дистанционным ключом с
приемопередатчиком (ключ системы RACE-ON ( стр. 21)).
Чтобы активировать замок рулевой колонки, руль должен быть
полностью повернут влево.
Блокировка и разблокировка рулевого управления
осуществляется электромеханически с помощью кнопки
системы RACE-ON (
стр. 21).
Если напряжение батарейки ключа системы RACE-ON
слишком низкое, поместите либо ключ системы RACE-ON,
либо черный ключ зажигания в зону A и повторите запуск.
Информация
После запуска двигателя снова уберите ключ
зажигания в безопасное место.
Возможные состояния
• Зажигание выключено, рулевое управление заблокировано
- В этом режиме работы цепь зажигания разомкнута, а
рулевое управление заблокировано.
• Зажигание выключено, рулевое управление
разблокировано - В этом режиме работы цепь зажигания
разомкнута, а рулевое управление разблокировано.
• Зажигание включено, рулевое управление разблокировано
- В этом режиме работы цепь зажигания замкнута, а
рулевое управление разблокировано.
6.18
Иммобилизатор
Электронный иммобилизатор защищает транспортное
средство от несанкционированного использования.
Иммобилизатор активируется, а электроника двигателя
блокируется, как только зажигание выключается с помощью
кнопки системы RACE-ON (
стр. 21).
Индикаторная лампа системы RACE-ON
❶ может
сигнализировать об ошибках миганием. Если установлена
дополнительная система сигнализации, индикаторная лампа
системы RACE-ON ❶ мигает при выключении зажигания и
включении системы сигнализации.
6.19
Гнездо для электрооборудования
Гнездо ❶ для электрооборудования установлено на левой
стороне опоры оборудования.
Оно подключено к положительному полюсу и защищено
предохранителем.
Гнездо для электрооборудования
Напряжение
12В
Максимальное
10 A
потребление
тока
22
ОРГАНЫ УПРАВЛЕНИЯ
6
6.20

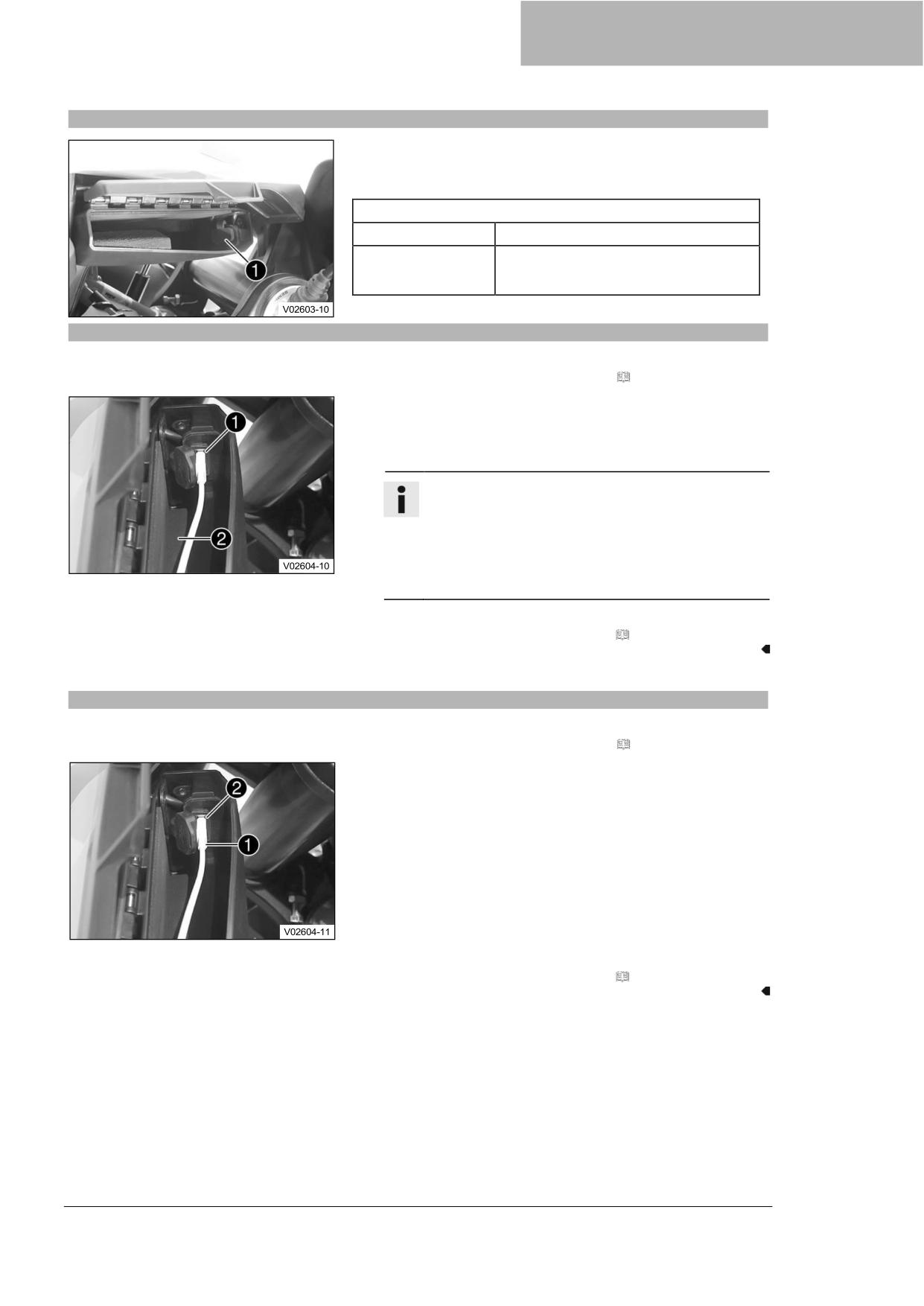

USB-гнездо
USB-гнездо ❶ для питания внешних устройств расположено в
левом отсеке для вещей.
USB-гнездо активируется при включении зажигания.
USB-гнездо
Напряжение
5В
Максимальное
2,1 A
потребление
тока
6.21
Подсоединение USB-кабеля
Предварительная работа
Откройте левый отсек для вещей. ( стр. 24)
Основные работы
Подключите подходящий USB-кабель к USB-гнезду ❶.
Подключите USB-кабель к устройству и положите его в
отсек для вещей ❷.
Информация
В зависимости от размера устройства лучше
использовать угловой штекер.
Всегда дополнительно защищайте уложенные
предметы от влаги.
Укладывайте кабели так, чтобы исключить
возможность их повреждения.
Последние шаги
Закройте левый отсек для вещей. ( стр. 25)
6.22
Отсоединение USB-кабели
Предварительная работа
Откройте левый отсек для вещей. ( стр. 24)
Основные работы
Отсоедините USB-кабель ❶ от устройства.
Отсоедините USB-кабель от USB-гнезда ❷.
Последние шаги
Закройте левый отсек для вещей. ( стр. 25)
23
6 ОРГАНЫ УПРАВЛЕНИЯ
6.23

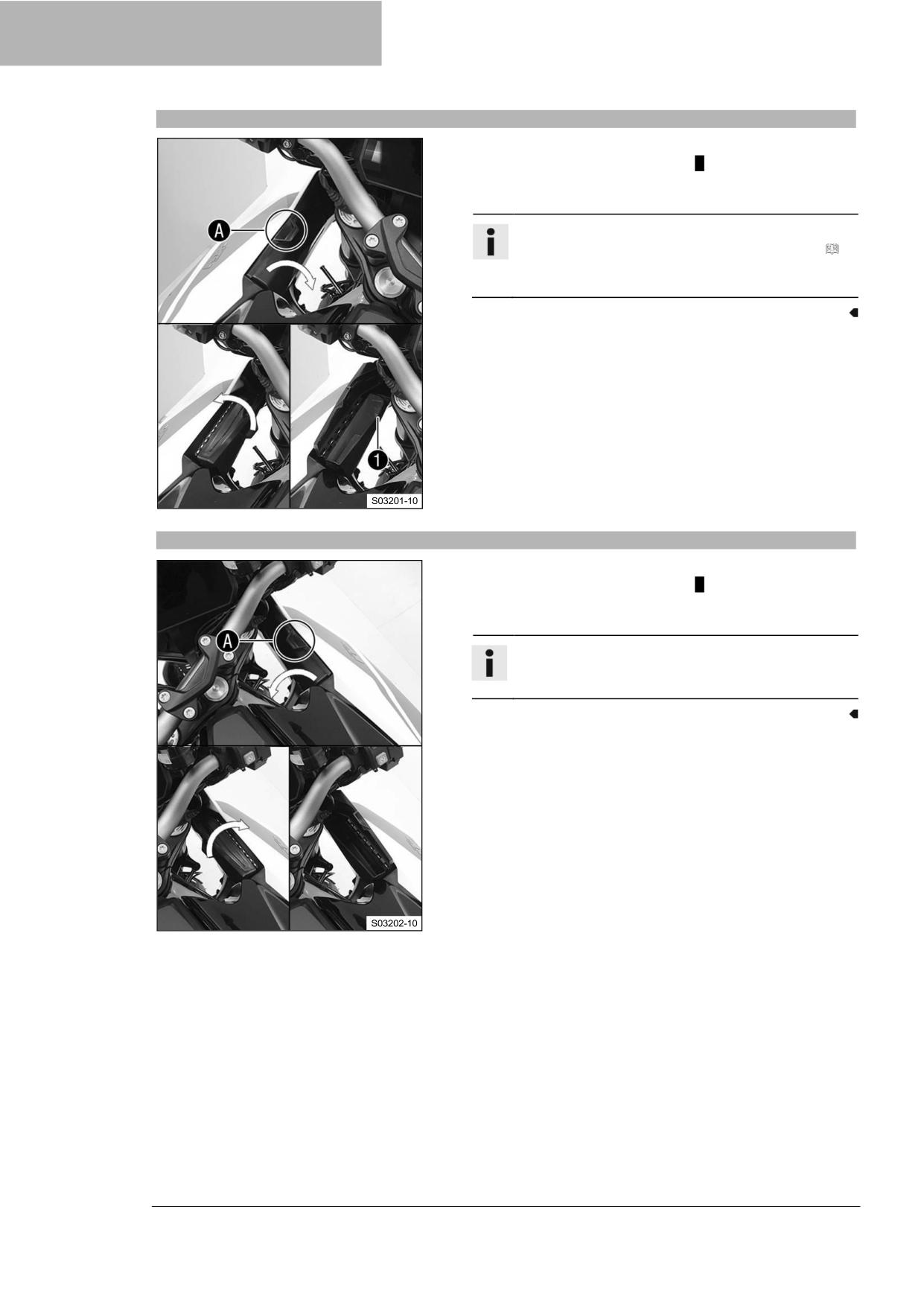

Открытие левого отсека для вещей
Поверните руль максимально вправо.
Откиньте отсек для вещей в зоне A в направлении пера
вилки.
Откройте отсек для вещей.
Информация
В отсеке для вещей расположено USB-гнездо (
стр. 23) ❶ для питания внешних устройств. Перед
поездкой отсек для вещей необходимо закрыть.
6.24
Открытие правого отсека для вещей
Поверните руль до упора влево.
Откиньте отсек для вещей в зоне A в направлении пера
вилки.
Откройте отсек для вещей.
Информация
Перед поездкой отсек для вещей необходимо
закрыть.
24
ОРГАНЫ УПРАВЛЕНИЯ
6

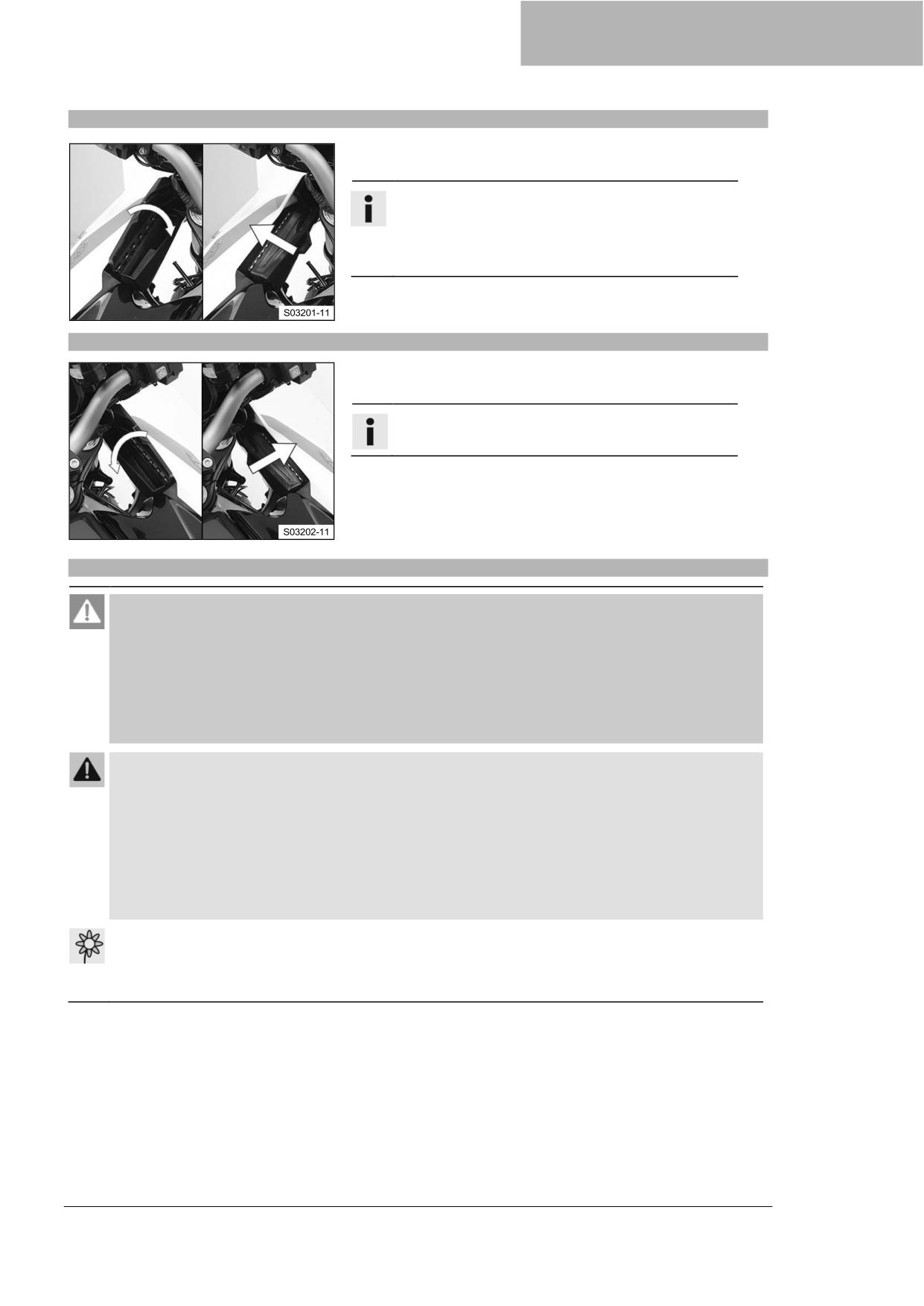

6.25
Закрытие левого отсека для вещей.
Закройте отсек для вещей.
Сложите отсек для вещей.
Информация
Когда руль повернут до упора влево, а рулевое
управление заблокировано, доступ к отсеку для
вещей затруднен, однако отсек для вещей не
запирается.
6.26
Закрытие правого отсека для вещей.
Закройте отсек для вещей.
Сложите отсек для вещей.
Информация
Отсек для вещей не запирается.
6.27

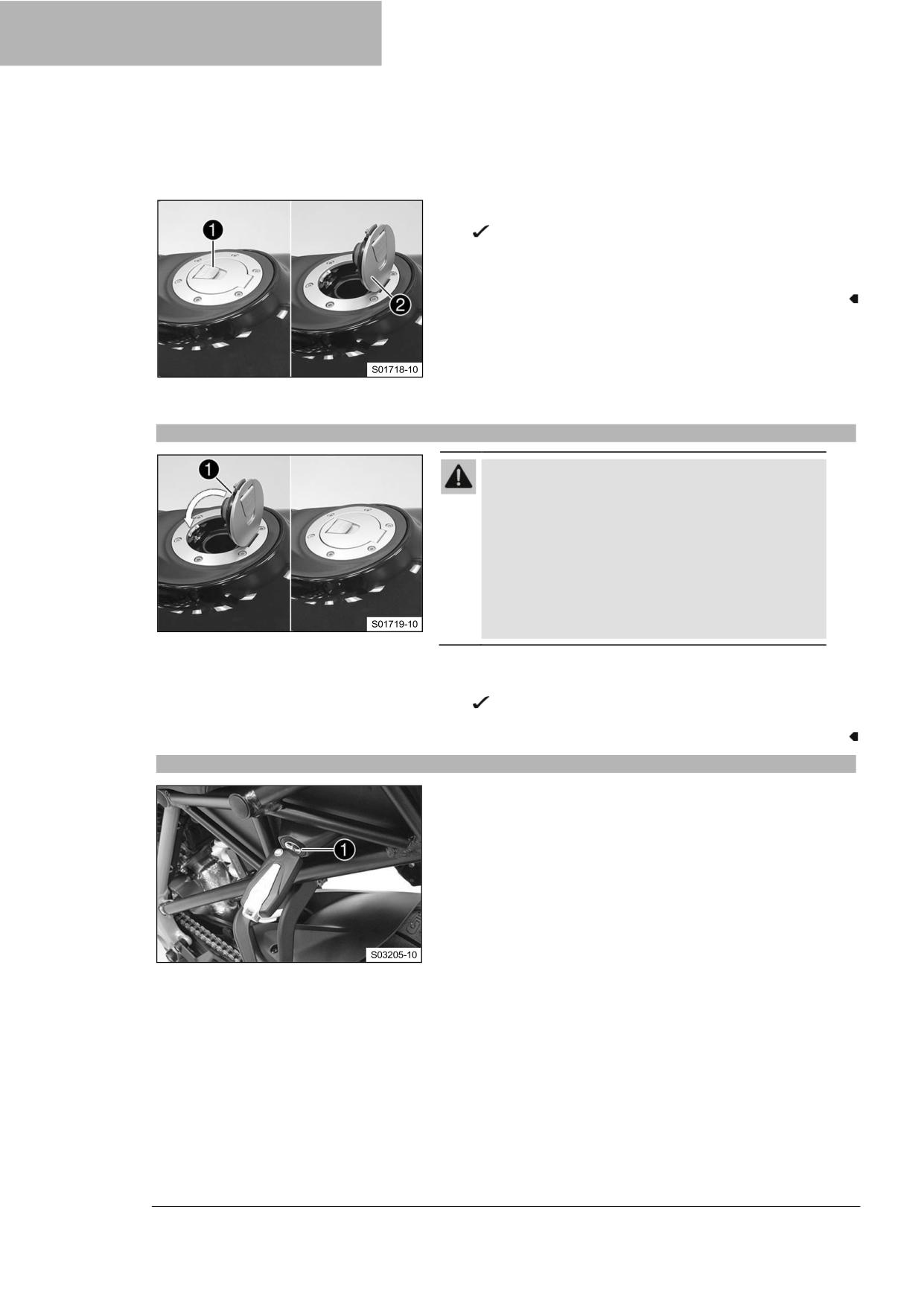

Открытие крышки горловины топливного бака
Опасно
Опасность воспламенения Топливо легко воспламеняется.
Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.
Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.
Выключайте двигатель при заправке топливом.
Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного
средства.
Если топливо пролилось, немедленно вытрите его.
Соблюдайте технические требования при заправке топливом.
Предупреждение
Опасность отравления Топливо ядовито и представляет опасность для здоровья.
Избегайте контакта топлива с кожей, глазами и одеждой.
В случае проглатывания топлива немедленно обратитесь к врачу.
Не вдыхайте пары топлива.
В случае контакта с кожей промойте пораженный участок большим количеством воды.
Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.
Смените одежду в случае попадания на нее топлива.
Храните топливо должным образом в подходящей канистре и в недоступном для детей
месте.
Примечание
Опасность загрязнения окружающей среды Неправильное обращение с топливом
представляет опасность для окружающей среды.
Не допускайте попадания топлива в грунтовые воды, почву или канализацию.
25
6 ОРГАНЫ УПРАВЛЕНИЯ
Состояние
Мотоцикл неподвижен.
Двигатель выключен.
Зажигание было включено или выключено менее чем на 1
минуту.
Медленно откиньте крышку ❶.
Крышка заливной горловины топливного бака
разблокирована.
Откиньте крышку заливной горловины топливного бака
❷.
6.28
Закрытие крышки горловины топливного бака
Предупреждение
Опасность воспламенения Топливо легко
воспламеняется, токсично и представляет
опасность для здоровья.
Убедитесь, что крышка топливного бака
правильно заперта после закрытия.
Смените одежду, если на нее пролилось
топливо.
В случае попадания на кожу немедленно
промойте пораженный участок большим
количеством воды.
Сложите крышку заливной горловины топливного бака ❶
и нажмите на нее.
Крышка заливной горловины топливного бака
со звуком зафиксируется на месте.
6.29
Замок сиденья
Замок сиденья ❶ расположен с левой стороны транспортного
средства под сиденьем.
Его можно отпереть с помощью ключа системы RACE-ON или
черного ключа зажигания.
26
ОРГАНЫ УПРАВЛЕНИЯ
6
6.30

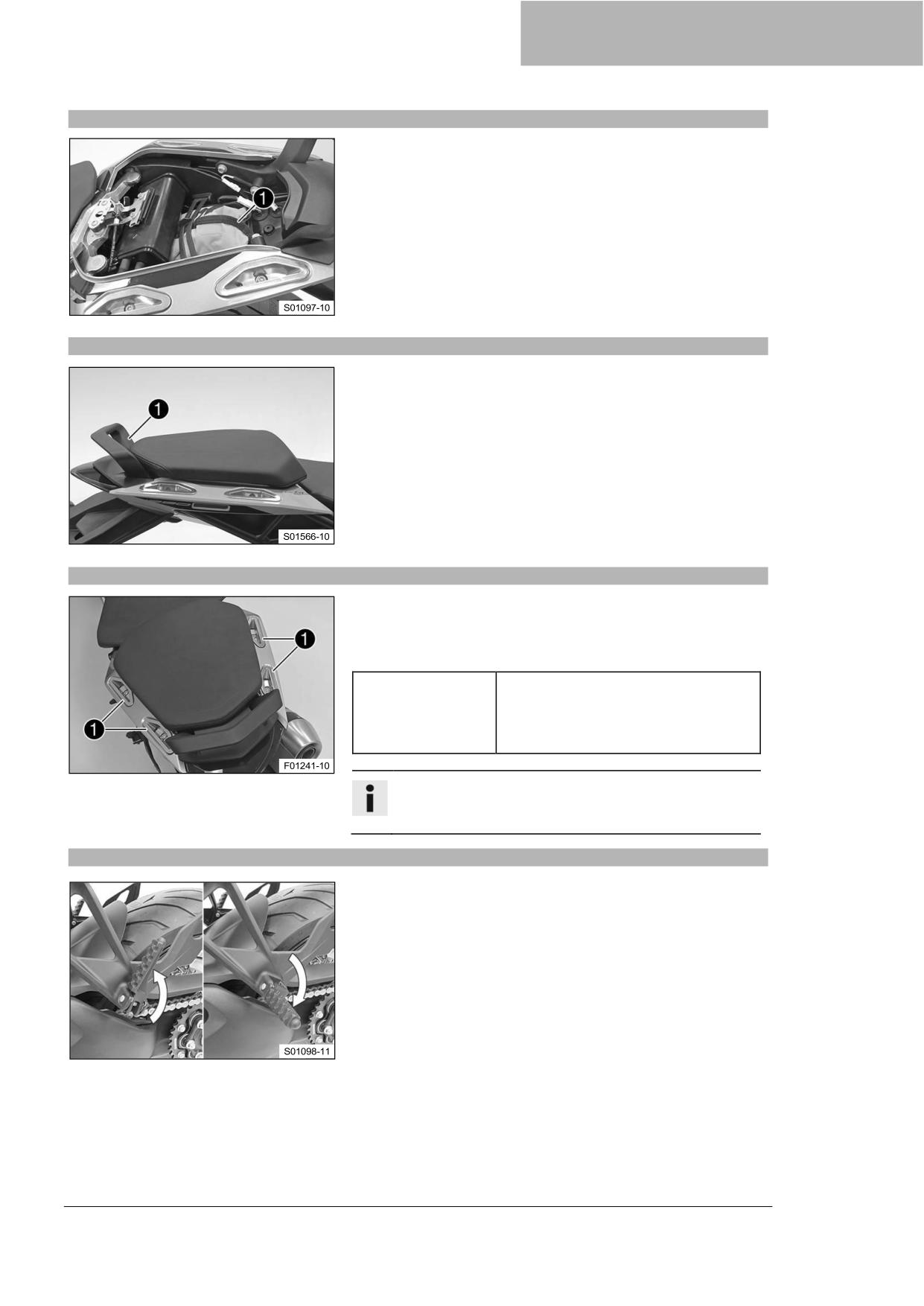

Набор инструментов
В отсеке для вещей под пассажирским сиденьем находится
набор инструментов ❶.
6.31
Поручень
Во время поездки пассажир может держаться за поручень ❶.
6.32
Держатели кофров
Держатели кофров ❶ расположены с каждой стороны
пассажирского сиденья. На держателях можно закрепить
систему кофров (опция). Запрещается нагружать держатели
кофров больше указанного веса.
Максимально
7 кг (15 фунтов)
допустимая
нагрузка на
держатели кофров
с каждой стороны
Информация
Следуйте инструкциям, предоставленным
производителем багажа.
6.33
Пассажирские подножки
Пассажирские подножки можно складывать вверх и вниз.
Возможные состояния
•
Пассажирские подножки сложены вверх - Для эксплуатации
без пассажира.
•
Пассажирские подножки откинуты вниз -Для эксплуатации
с пассажиром.
27
6 ОРГАНЫ УПРАВЛЕНИЯ

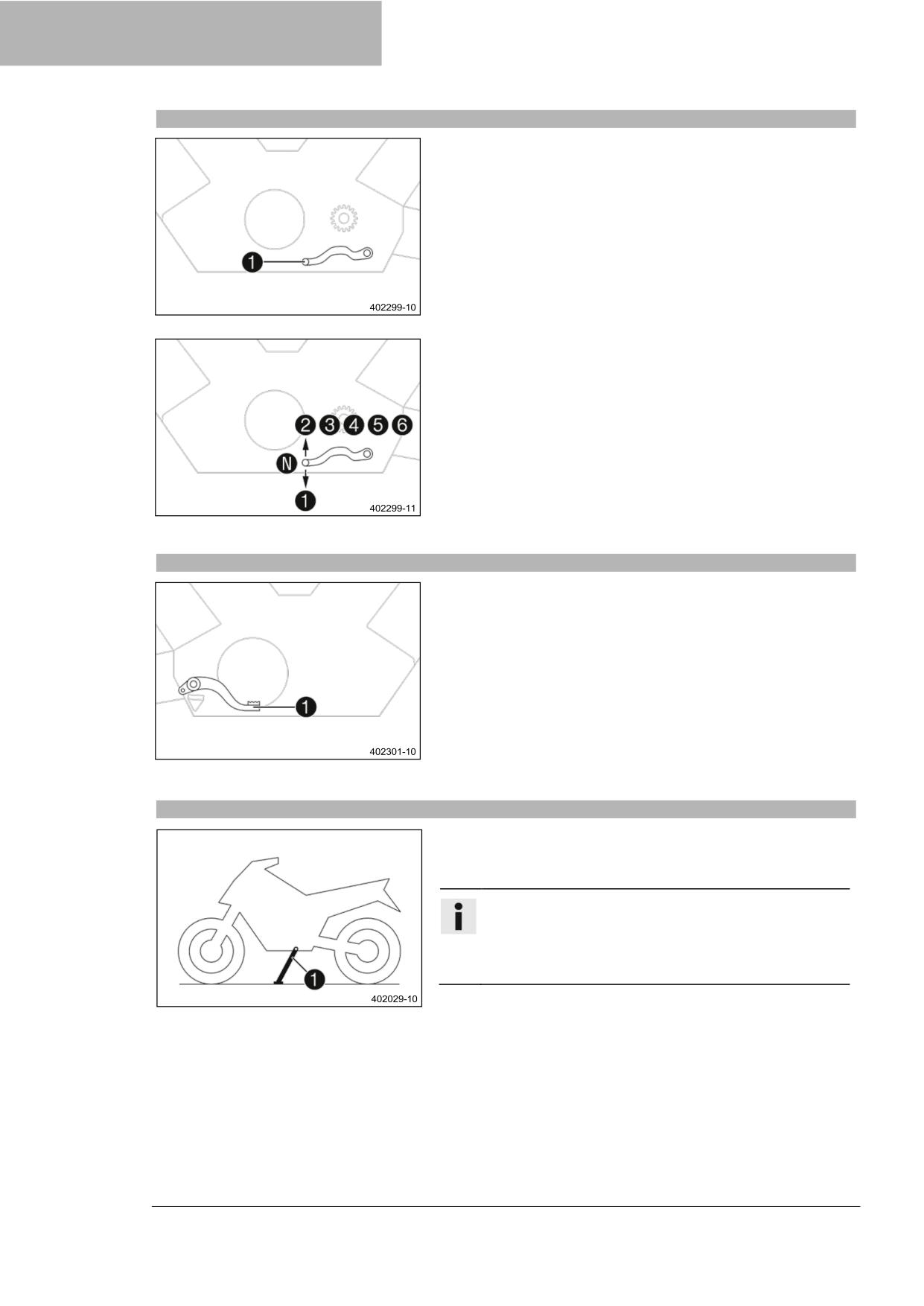

6.34

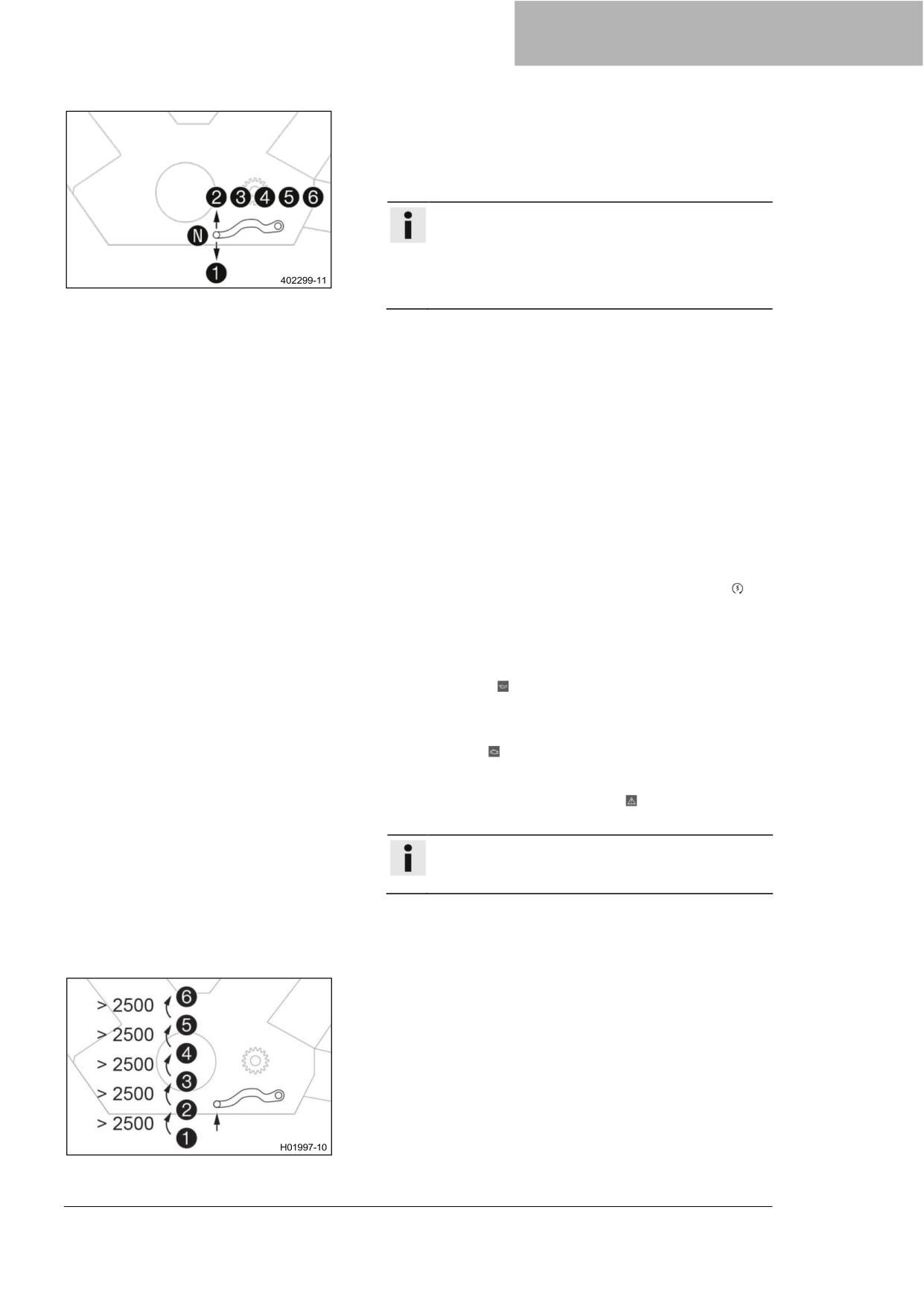

Педаль переключения передач
Педаль переключения передач ❶ установлена с левой
стороны двигателя.
Положения передач показаны на рисунке.
Положение холостого хода находится между первой и второй
передачами.
6.35
Педаль ножного тормоза
Педаль ножного тормоза ❶ расположена перед правой
подножкой. Задний тормоз включается с помощью
рычага ножного тормоза.
6.36
Боковая подставка
Боковая подставка ❶ расположена на левой
стороне транспортного средства. Боковая
подставка используется для парковки мотоцикла.
Информация
Во время использования мотоцикла боковая
подставка должна быть сложена. Боковая подставка
соединена с системой безопасного пуска; см.
инструкции в главе "Остановка, парковка".
Возможные состояния
• Боковая подставка разложена - Транспортное средство
может опираться на боковую подножку. Система
безопасного пуска активна.
• Боковая подставка сложена - Это положение является
обязательным при движении на мотоцикле. Система
безопасного пуска неактивна.
28
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.1
Комбинированная приборная панель
Комбинированная приборная панель крепится перед рулем.
Комбинированная приборная панель разделена на две функциональные зоны.
❶ индикаторные лампы ( стр. 32)
Дисплей ❷
Предупреждение
Опасность ожогов В некоторых ситуациях детали приборной панели сильно нагреваются. В
частности, дисплей нагревается при температуре окружающего воздуха выше 55 °C (131 °F),
при длительной неподвижности, например, на светофоре, или под прямыми солнечными
лучами.
Не прикасайтесь к панели приборов голыми руками в указанных ситуациях.
Используйте соответствующую защитную одежду.
Если вы получили ожог, немедленно подставьте пораженный участок под теплую воду.
Информация
Нельзя установить наклон комбинированной приборной панели в желаемое положение.
29
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.2
Активация и проверка
Активация
Комбинированная приборная панель активируется при
включении зажигания.
Информация
Яркость дисплеев регулируется датчиком наружной
освещенности в комбинированной приборной панели
Тест
На дисплее появляется приветственный текст, а индикаторные
лампы кратковременно включаются для функциональной
проверки.
Информация
Лампа индикации неисправности горит всегда, пока
двигатель не работает. Если двигатель работает, а
лампа индикации неисправности горит, остановитесь
(стараясь не подвергать опасности себя и других
участников движения) и обратитесь в официальную
мастерскую KTM. Сигнальная лампа давления масла
горит всегда, пока двигатель не работает. Если
двигатель работает и загорелась сигнальная лампа
давления масла, немедленно остановитесь (стараясь
не подвергать опасности себя и других участников
движения) и выключите двигатель. Сигнальная лампа
ABS и индикаторная лампа MTC (противобуксовочной
системы) горят до достижения скорости примерно 6
км/ч (примерно 4 миль/ч) или более.
7.3
Предупреждения
В центре дисплея появляются предупреждения, которые
обозначаются желтым или красным цветом в зависимости от
их важности. Желтые предупреждения указывают на
неисправности или информацию, которые требуют
оперативного вмешательства или корректировки стиля езды.
Красные предупреждения обозначают неисправности или
информацию, требующие немедленного вмешательства.
Информация
Предупреждения можно скрыть, нажав любую кнопку.
Все существующие предупреждения отображаются в
меню Предупреждения до тех пор, пока они не
перестанут быть активными.
30
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

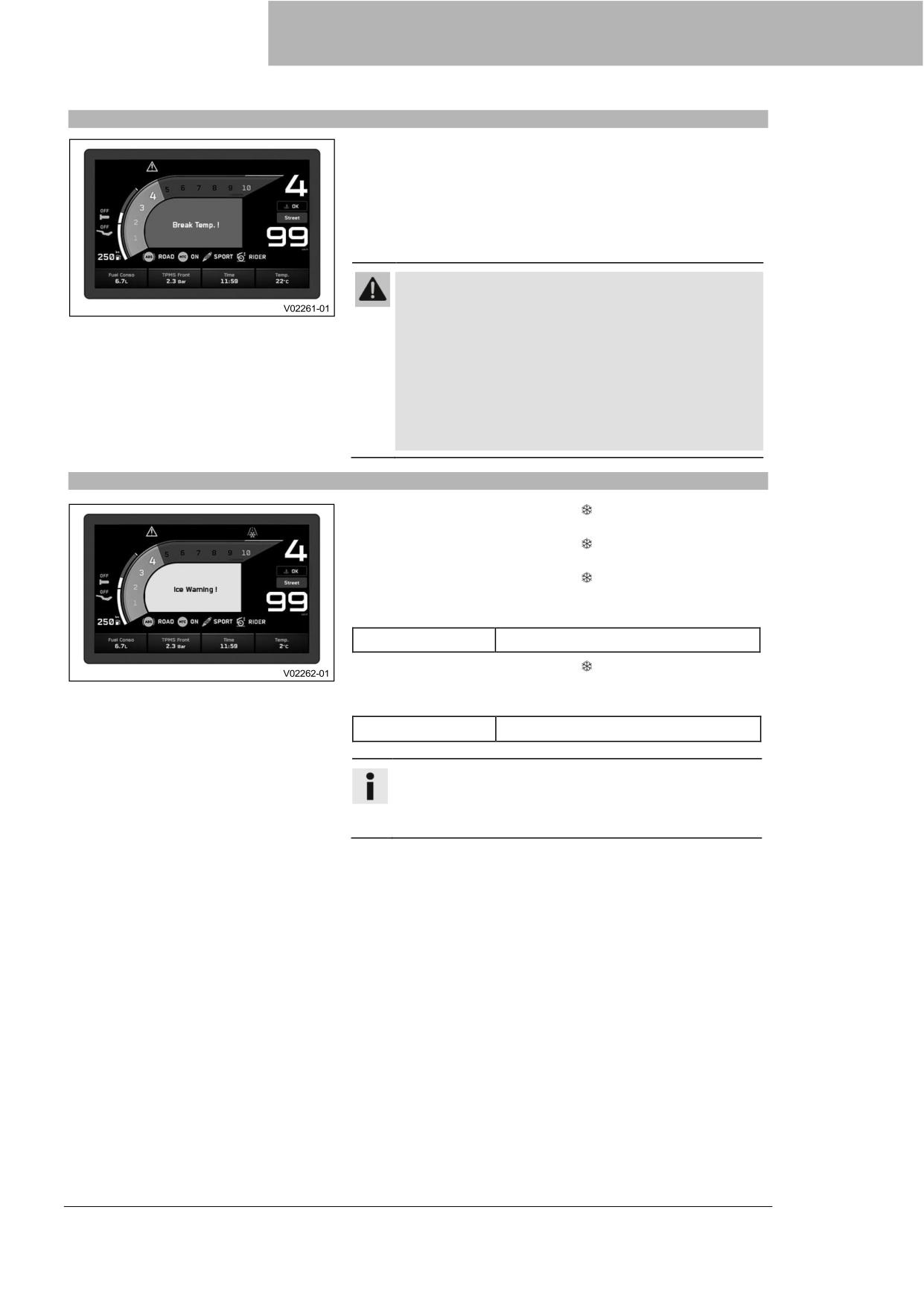

7.4
Тормозная система, предупреждение о температуре
При частом и чрезмерно длительном использовании заднего
тормоза, например, на длинных спусках, температура
тормозной системы может повыситься.
Предупреждение отображается в центре дисплея.
Рекомендуется совместное использование заднего и
переднего тормоза.
Предупреждение
Опасность несчастных случаев Контроль
температуры тормозной системы не защищает от
перегрева.
Температура тормозов рассчитывается, а не
измеряется.
См. инструкции в главе "Торможение".
Немедленно остановитесь, даже если
предупреждение о температуре не отображается,
если точка схватывания рычага тормоза
становится "ватной".
7.5
Предупреждение об обледенении
Предупреждение об обледенении включается при
повышенном риске гололеда на дорогах.
Предупреждение об обледенении появляется в центре
дисплея и выделяется желтым цветом.
Предупреждение об обледенении появляется на дисплее,
когда температура окружающего воздуха опускается ниже
указанного значения.
Температура
≤ 4 °C (≤ 39 °F)
Предупреждение об обледенении гаснет на дисплее, когда
температура окружающего воздуха снова поднимается выше
указанного значения.
Температура
≥ 6 °C (≥ 43 °F)
Информация
Когда загорается предупреждение об обледенении *,
также появляется предупреждение
ПРЕДУПРЕЖДЕНИЕ ОБ ОБЛЕДЕНЕНИИ.
31
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.6

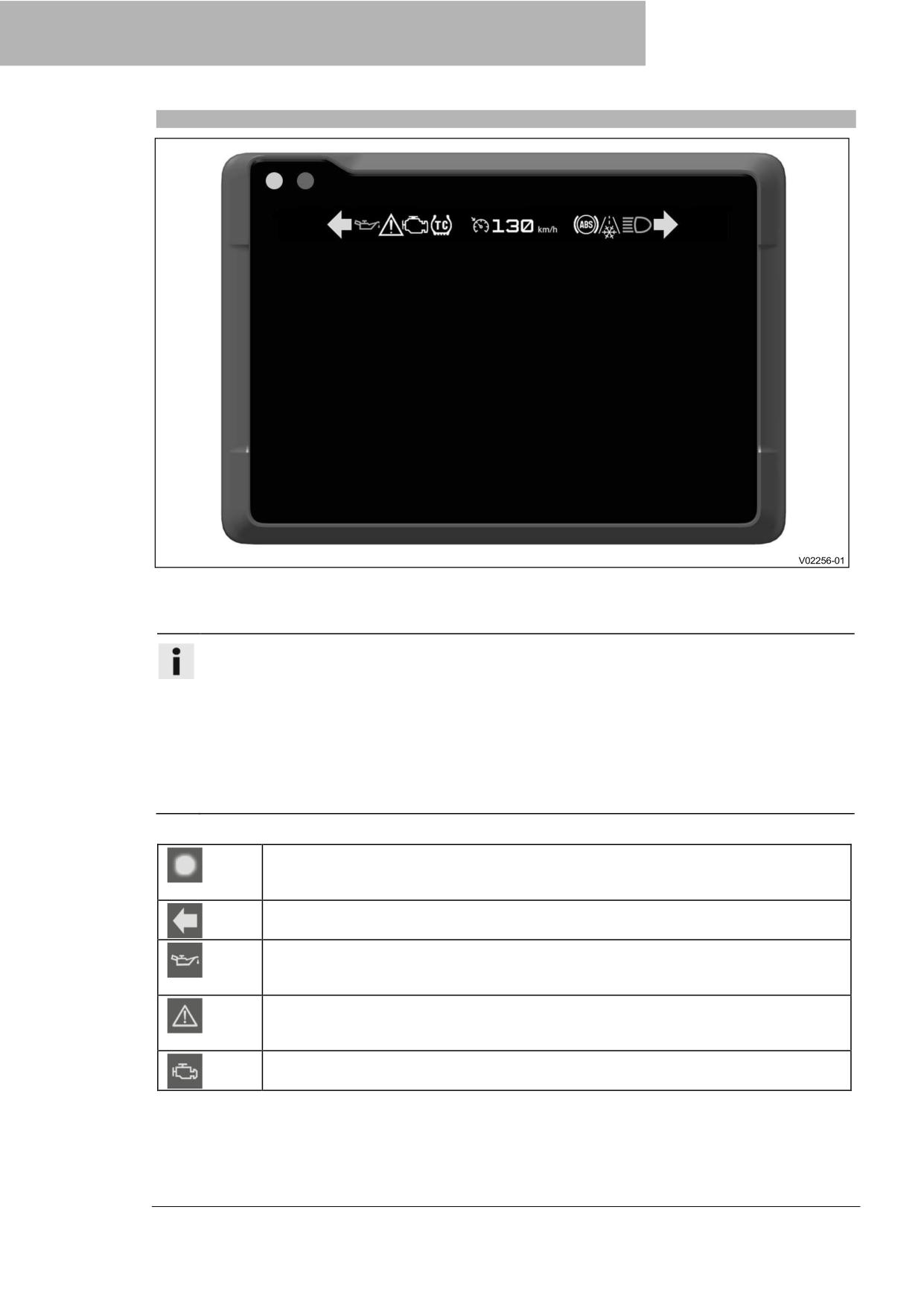

Индикаторные лампы
Индикаторные лампы предоставляют дополнительную информацию о рабочем
состоянии мотоцикла.
При включении зажигания все индикаторные лампы загораются на короткое время.
Информация
Лампа индикации неисправности горит всегда, пока двигатель не работает. Если двигатель
работает, а лампа индикации неисправности горит, остановитесь (стараясь не подвергать
опасности себя и других участников движения) и обратитесь в официальную мастерскую KTM.
Сигнальная лампа давления масла горит всегда, пока двигатель не работает. Если двигатель
работает и загорелась сигнальная лампа давления масла, немедленно остановитесь (стараясь не
подвергать опасности себя и других участников движения) и выключите двигатель.
Сигнальная лампа ABS и индикаторная лампа MTC (противобуксовочной системы) горят до
достижения скорости примерно 6 км/ч (примерно 4 миль/ч) или более.
Возможные состояния
Индикаторная лампа системы RACE-ON горит/мигает желтым/оранжевым/красным -
Сообщения о состоянии или ошибках, связанных с системой Race-on/системой
сигнализации.
Индикаторная лампа левого указателя поворота мигает зеленым цветом с постоянным
ритмом - Левый указатель поворота включен.
Сигнальная лампа давления масла горит красным - Давление масла слишком низкое.
Немедленно остановитесь, стараясь не подвергать опасности себя и других
участников движения, и выключите двигатель.
Общая предупреждающая лампа горит желтым цветом - Обнаружено
замечание/предупреждение по эксплуатационной безопасности. Это также
отображается на дисплее.
Лампа индикации неисправности горит желтым цветом - БСД (бортовая система
диагностики) обнаружила неисправность в электронике транспортного средства.
32
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Индикаторная лампа TC горит/мигает желтым - MTC ( стр. 134) не включена или в
данный момент вмешивается в работу системы. Индикаторная лампа TC также
загорается при обнаружении неисправности. Обратитесь в официальную мастерскую
KTM. Индикаторная лампа TC мигает, если активно задействована
противобуксовочная система мотоцикла или активирована система СПСП ( стр. 78)
(опция).
Сигнальная лампа системы круиз-контроля горит желтым цветом - Функция системы
круиз-контроля включена, но круиз-контроль не активирован.
Сигнальная лампа системы круиз-контроля горит зеленым цветом - Функция системы
круиз-контроля включена и круиз-контроль активирован.
Сигнальная лампа ABS горит желтым - Сообщения о состоянии или ошибках,
связанных с ABS. Предупреждающая лампа ABS мигает, если включен режим ABS
Супермото.
На дисплее активно предупреждение об обледенении - Предупреждающая лампа
загорается при повышенном риске обледенения дороги.
Индикаторная лампа дальнего света горит синим цветом - Дальний свет включен.
Индикаторная лампа правого указателя поворота мигает зеленым цветом с
равномерным ритмичным миганием - Правый указатель поворота включен.
Индикаторная лампа холостого хода горит зеленым - коробка передач находится в
нейтральном положении.
7.7

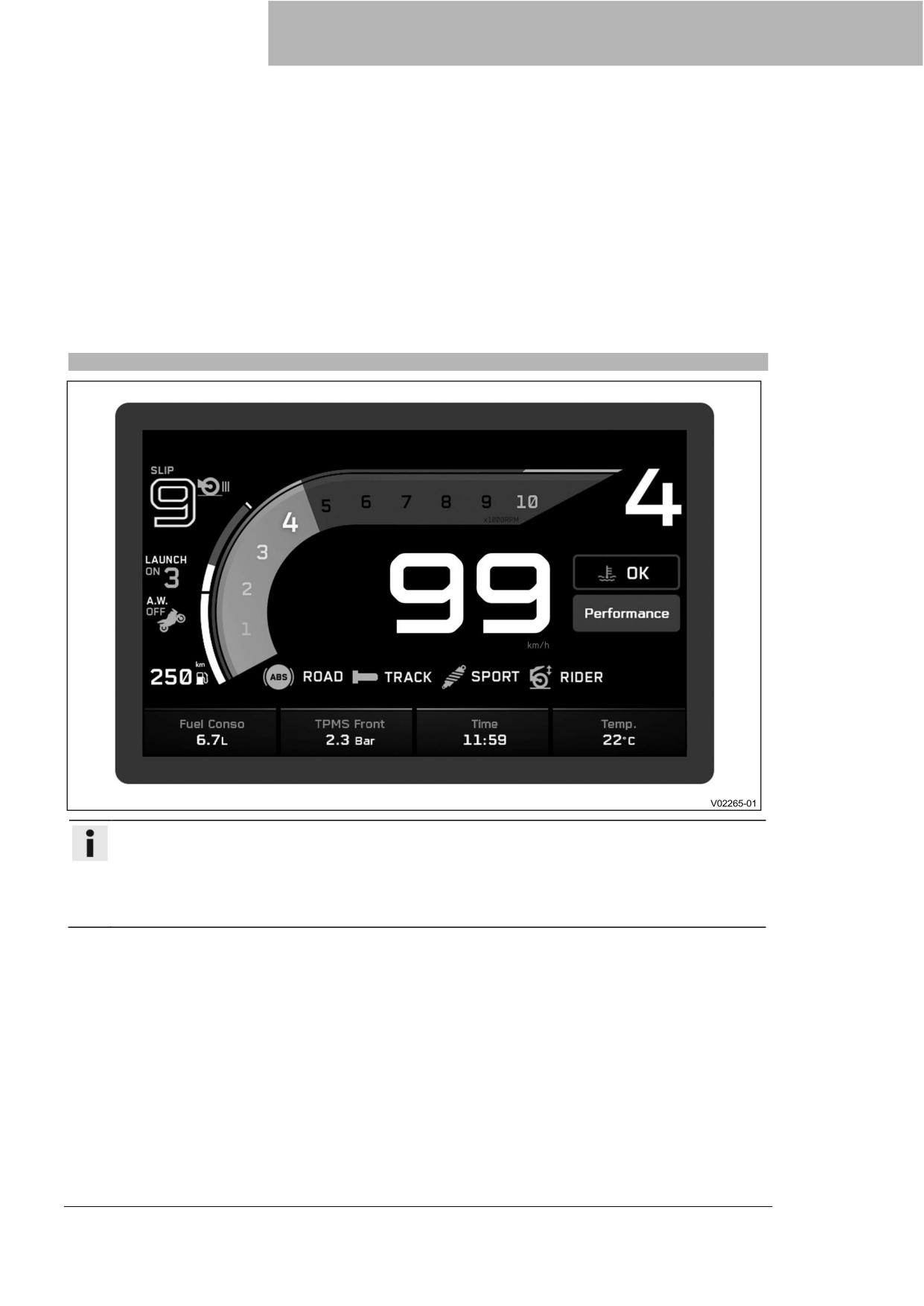

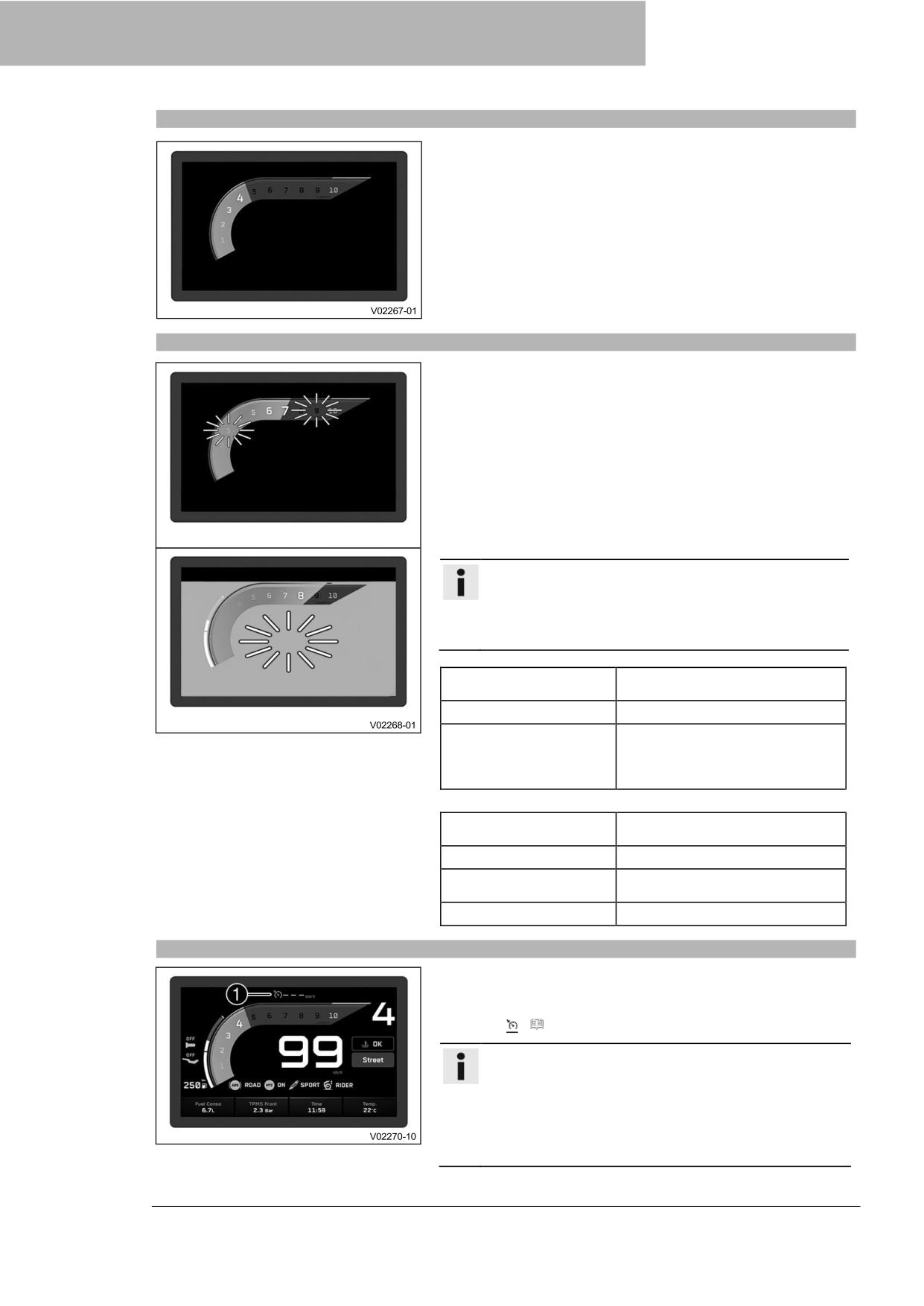

Информационный дисплей
Информация
На рисунке показан начальный экран комбинированной приборной панели. Если меню открыто,
скорость и выбранная передача все еще отображаются.
❶ Обороты двигателя ( стр. 36)
❶ Предупреждающий световой сигнал переключения передач ( стр. 36)
33
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
❶ Предупреждающий световой сигнал переключения передач встроен в дисплей тахометра.
❷ Спидометр ( стр. 37)
❸ Единицы измерения для отображения оборотов двигателя
❹ Индикация передач ( стр. 38)
❺ Индикатор температуры охлаждающей жидкости ( стр. 38)
❻ Индикация режима езды ( стр. 38)
❼ Единицы измерения на спидометре
❽ Индикация нагрузки ( стр. 38)
❾ Индикация демпфирования ( стр. 37)
❿ Индикация MTC ( I стр. 37)
⓫ Индикация ABS ( стр. 37)
⓬ Отображение избранного ( . стр. 40)
⓭ Индикация дальности поездки на имеющемся топливе
⓮ Индикация уровня топлива ( стр. 39)
⓯ Подогрев сидений (опция) ( стр. 39)
⓰ Рукоятка с подогревом (опция) ( стр. 39)
7.8
Отображение гоночной трассы (опция)
Информация
На рисунке показан начальный экран комбинированной приборной панели, когда активен режим
езды по гоночному треку Track ( (опция).
В режиме езды Track все избранные функции скрыты.
В этом режиме система KTM MY RIDE недоступна.
Если меню открыто, скорость и выбранная передача все еще отображаются.
❶ Обороты двигателя ( стр. 36)
34
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
❶ предупреждающий световой сигнал переключения передач (стр. 36)
Предупреждающий световой сигнал переключения передач встроен в дисплей тахометра.
❷ Регулировка проскальзывания (опция) (стр. 135)
❸ Единицы измерения для отображения оборотов двигателя
❹ Спидометр (стр. 37)
❺ Единицы измерения на спидометре
❻ Индикация нагрузки (стр. 38)
❼ Индикация демпфирования (стр. 37)
❽ Чувствительность отклика на поворот ручки газа (опция) (стр. 135)
❾ Индикация ABS (стр. 37)
❿ Режим предотвращения езды на заднем колесе (опция) (стр. 78)
⓫ Лаунч контроль (опция) (стр. 77)
⓬ Индикация уровня топлива (стр. 39)
⓭ Индикация передачи (стр. 38)
7.9
Отображение рабочих параметров (опция)
Информация
На рисунке показан начальный экран комбинированной приборной панели в активном режиме
езды Производительность (опция).
В режиме езды Performance (опция) стандартный вид комбинированной приборной панели
сочетается с функциями режима езды Track (опция).
Если меню открыто, скорость и выбранная передача все еще отображаются.
35
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.10
Обороты двигателя
Частота вращения двигателя измеряется в оборотах в минуту.
7.11

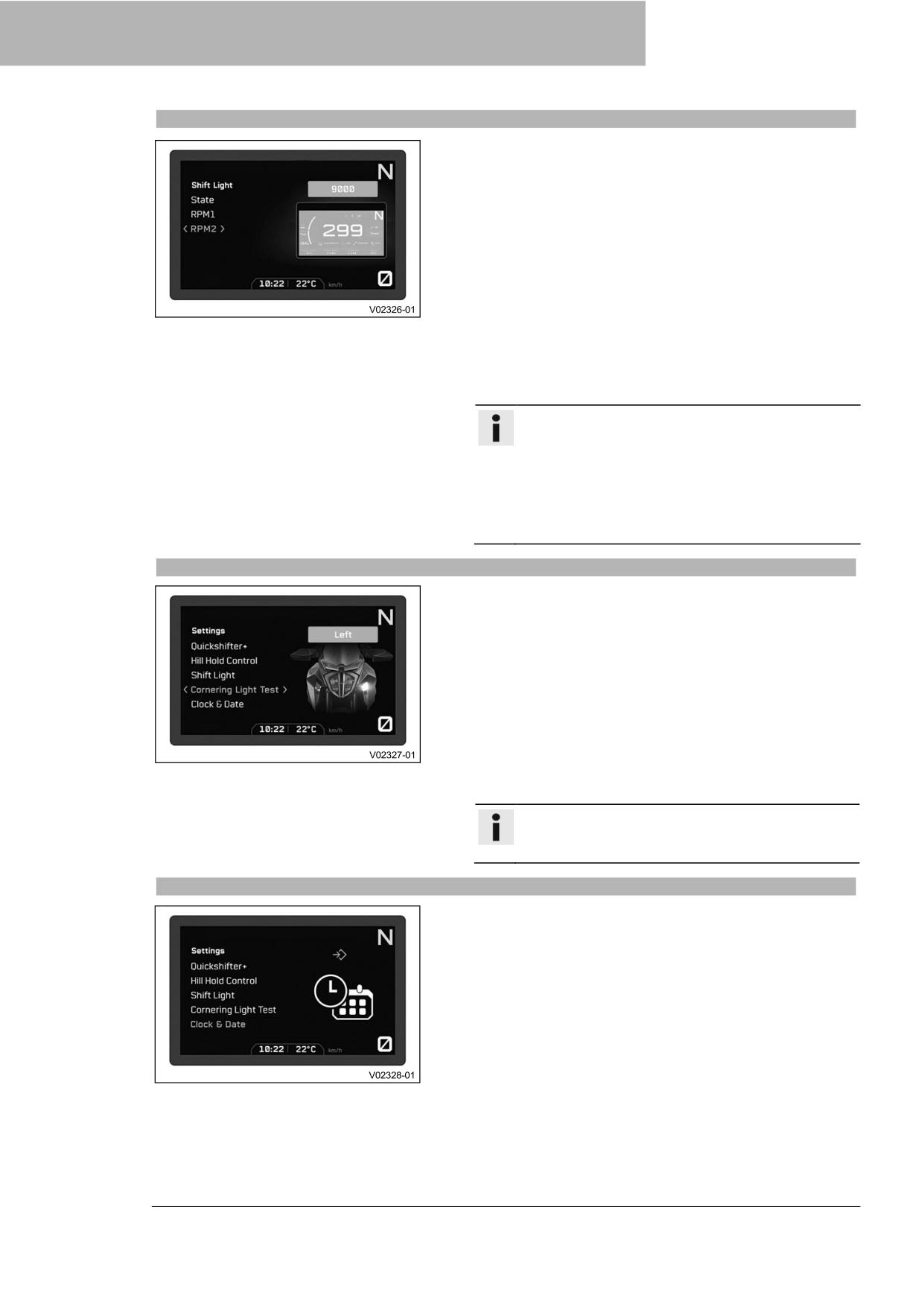

Сигнальная лампа переключения передач
Индикатор необходимости переключения на следующую
передачу встроен в индикатор счетчика оборотов. Скорость
для индикатора переключения можно настроить в меню Shift
Light. Во время обкатки (до 1 000 км / 621 миль)
предупреждающий световой сигнал переключения передач
всегда активен. Только после этого можно отключить
предупреждающий световой сигнал переключения передач и
настроить значения оборотов RPM1 (ОБ/МИН1) и RPM2
(ОБ/МИН2). При ОБ/МИН1 индикатор оборотов двигателя
мигает красным цветом, а при ОБ/МИН2 весь дисплей мигает
красным цветом.
Информация
После первого обслуживания предупреждающий
световой сигнал переключения передач отключается,
когда двигатель прогрет и находится на шестой
передаче.
Температура
< 35 °C (< 95 °F)
охлаждающей жидкости
ОДО (Одометр)
< 1 000 км (< 620 миль)
Предупреждающий
6 500 об/мин
световой сигнал
переключения передач
всегда горит при
Температура
> 35 °C (> 95 °F)
охлаждающей жидкости
ОДО (Одометр)
> 1 000 км (> 620 миль)
ОБ/МИН1 Индикатор
мигает красным
оборотов двигателя
ОБ/МИН2 весь дисплей
мигает красным
7.12
Индикатор круиз-контроля
Рабочее состояние и активный круиз-контроль отображаются в
области ❶ дисплея.
Круиз-контроль управляется с помощью выключателя круиз-
контроля
(
стр. 18).
Информация
Если функция системы круиз-контроля включена, но
круиз-контроль не активирован, сигнальная лампа
системы круиз-контроля горит желтым цветом. Если
функция системы кру3из-контроля включена и круиз-
контроль активирован, сигнальная лампа системы
круиз-контроля горит зеленым цветом.

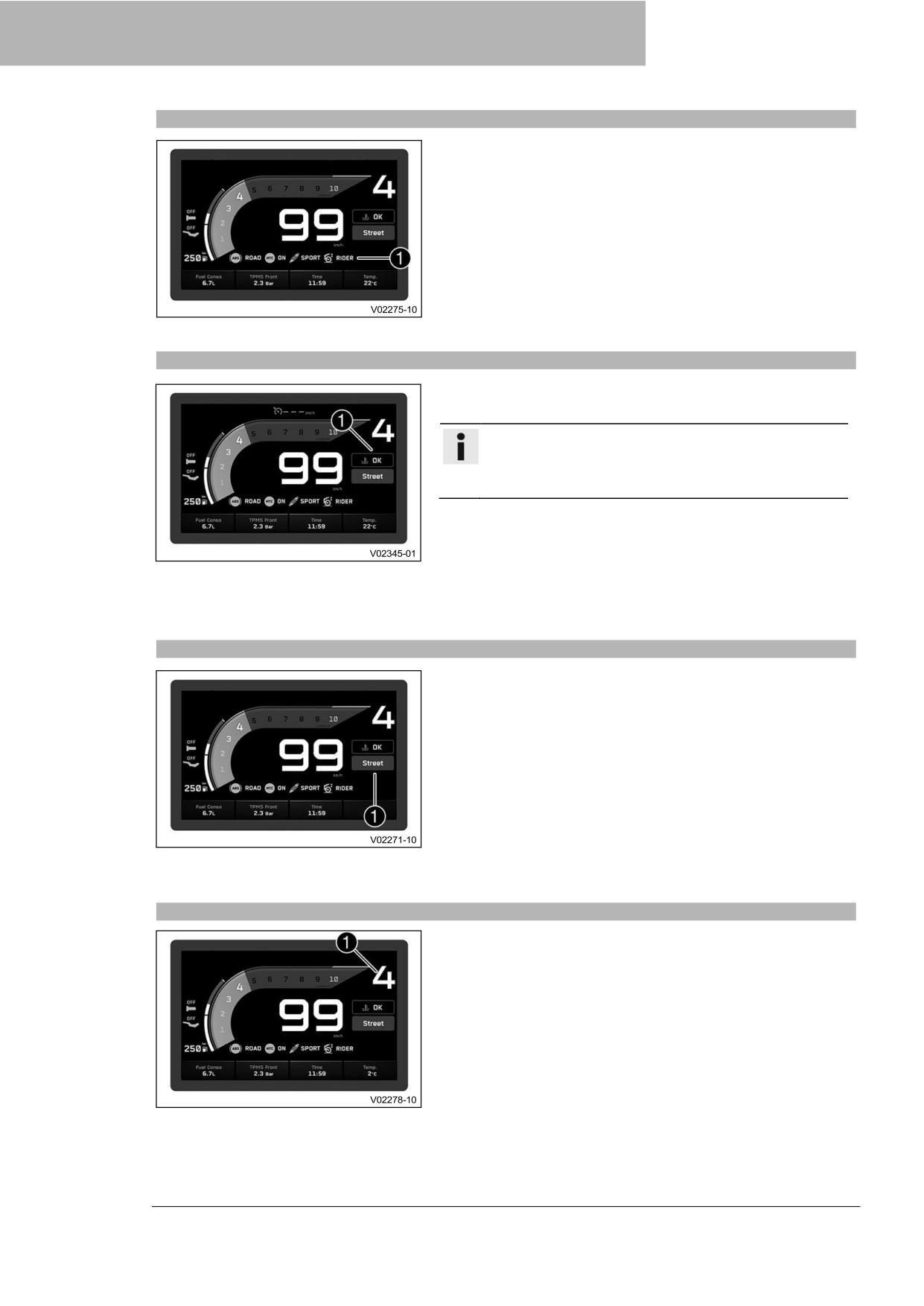

36
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

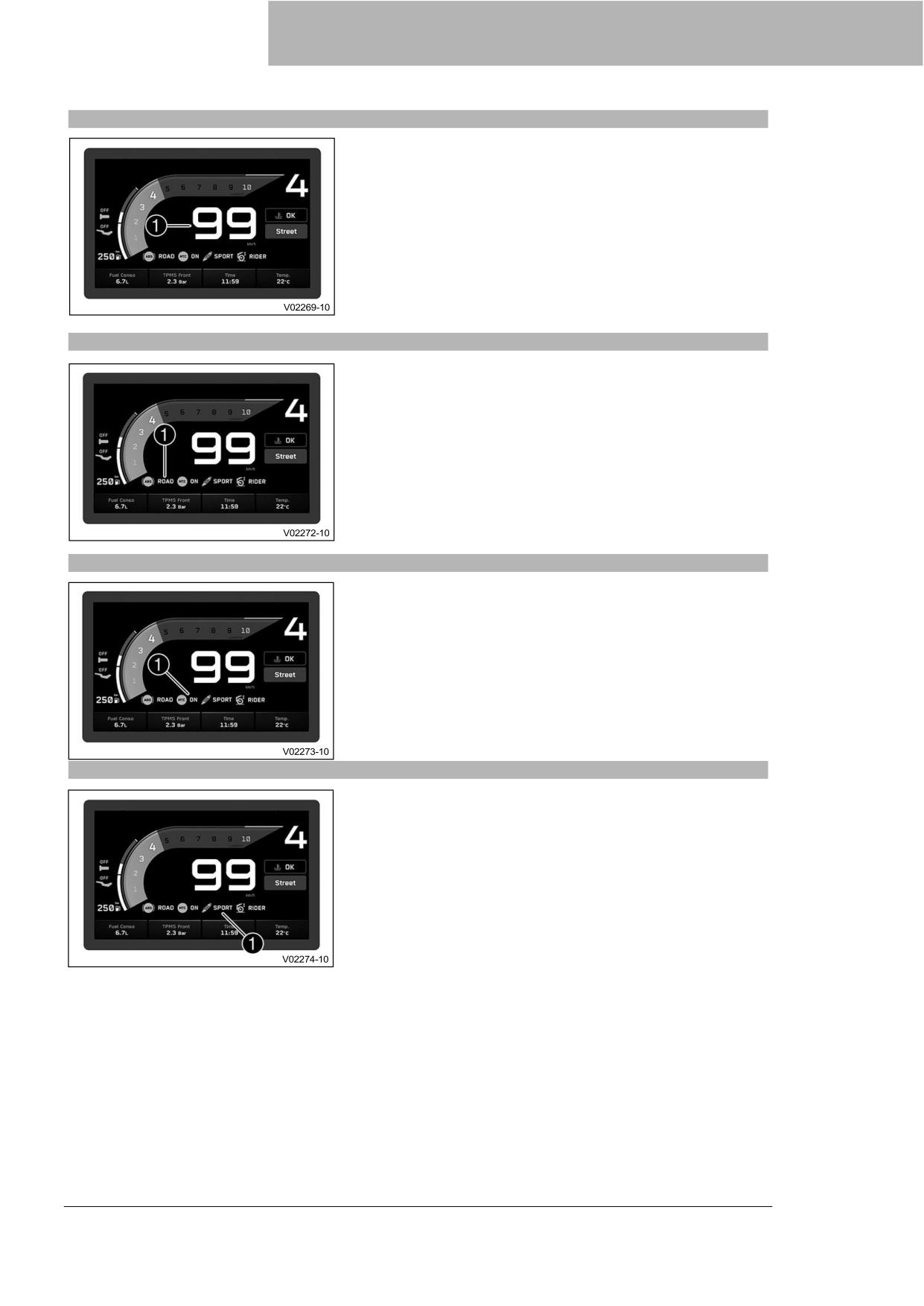

7.13
Спидометр
Скорость отображается в области ❶ дисплея.
Единицы измерения скорости можно настроить в меню
Единицы измерения.
Скорость отображается в километрах в час км/ч или в
милях в час миль/ч.
7.14
Отображение ABS
Настройка режима ABS отображается в области ❶ дисплея.
Настроить ABS можно в меню ABS.
7.15
Отображение MTC
Область ❶ дисплея показывает, включена или выключена
система MTC.
Противобуксовочная система мотоцикла мотоцикла может
быть включена или выключена в меню MTC.
7.16
Отображение демпфирования
Установленный режим Демпфирование отображается в
области ❶ дисплея.
Демпфирование можно настроить в меню Демпфирование.
37
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.17

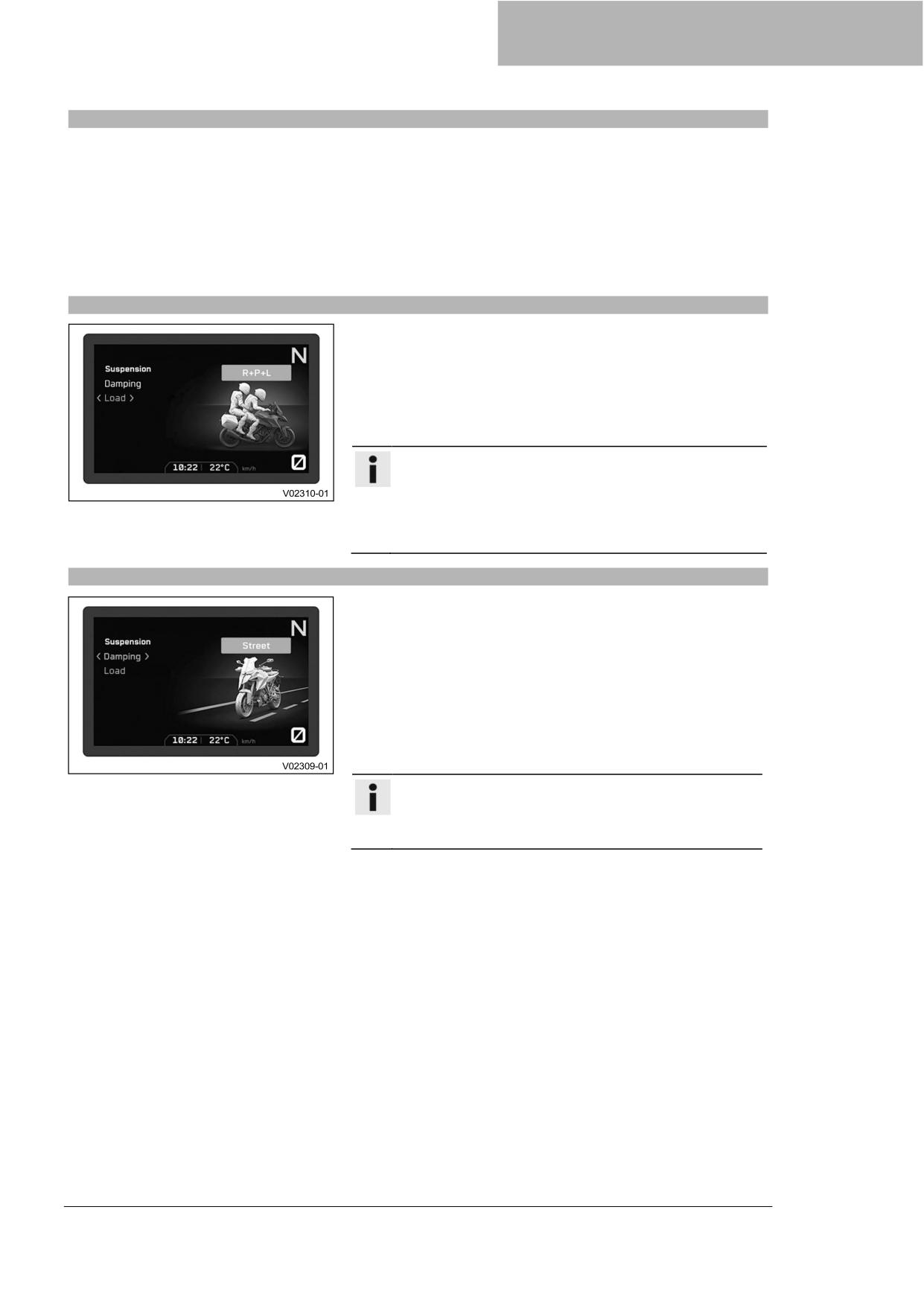

Отображение нагрузки
Настройка грузоподъемности отображается в области ❶
дисплея.
Грузоподъемность можно настроить в меню Нагрузка.
Настраивайте грузоподъемность только в ненагруженном
состоянии.
7.18
Индикатор температуры охлаждающей жидкости
Температура охлаждающей жидкости отображается в области
1 дисплея.
Информация
Если индикатор температуры охлаждающей жидкости
показывает HOT (горячая), индикатор также начинает
мигать.
Возможные состояния
•
Двигатель холодный - индикатор температуры
охлаждающей жидкости показывает LOW (низкая).
• Двигатель прогрет - Индикатор температуры охлаждающей
жидкости показывает OK (в норме).
• Двигатель горячий - Индикатор температуры охлаждающей
жидкости показывает HOT.
7.19
Отображение режима езды
Настройка Режима езды отображается в области ❶
дисплея.
Режим передвижения можно настроить в меню Режим
езды.
7.20
Отображение передачи
Текущая передача отображается в области ❶ дисплея.
38
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.21

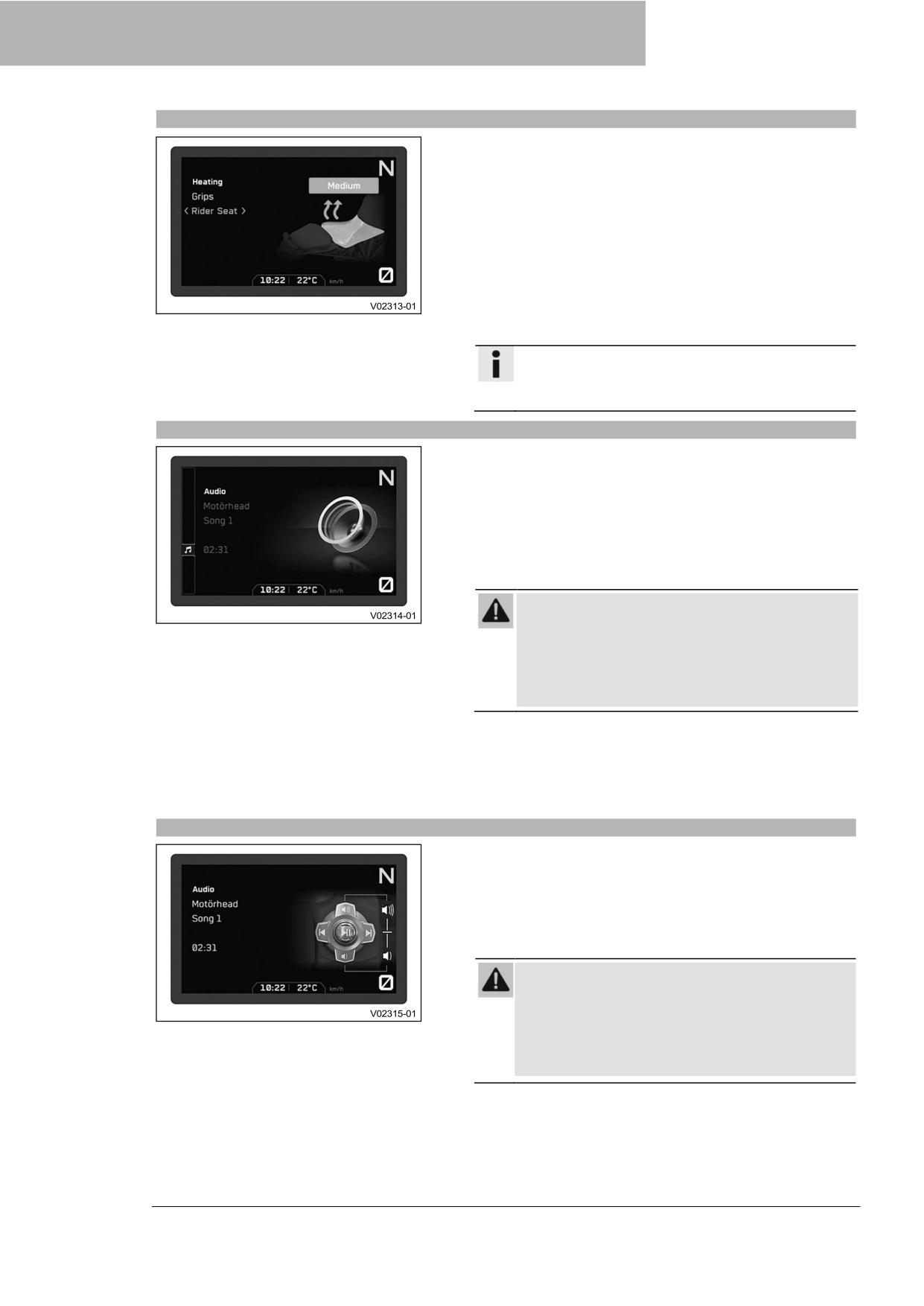

Рукоятка с подогревом (опция)
Состояние нагревателя рукоятки отображается в области ❶
дисплея.
Нагреватель рукоятки можно настроить в меню Подогрев.
7.22
Подогрев сидений (опция)
Состояние подогрева сидений отображается в области ❶
дисплея.
Подогрев сидений можно настроить в меню Подогрев.
Информация
Уровень подогрева пассажирского сиденья
регулируется переключателем рядом с правым
поручнем.
7.23
Отображение уровня топлива
Объем топливного бака отображается в области ❶ дисплея.
Индикатор уровня топлива состоит из полосок. Чем больше
полосок светится, тем больше топлива находится в топливном
баке.
Информация
Если уровень топлива снижается, последний сегмент
мигает красным цветом, а также появляется
следующее предупреждение: Low Fuel (Мало
топлива).
Уровень топлива отображается с небольшой
задержкой, чтобы предотвратить постоянное движение
индикатора во время езды.
Индикатор уровня топлива не обновляется, пока
боковая подставка разложена или выключен
аварийный выключатель.
После складывания боковой подставки и включения
аварийного выключателя индикатор уровня топлива
обновляется в следующий раз через 2 минуты.
Индикатор уровня топлива мигает, если
комбинированная приборная панель не получает
сигнал от датчика уровня топлива.
39
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ

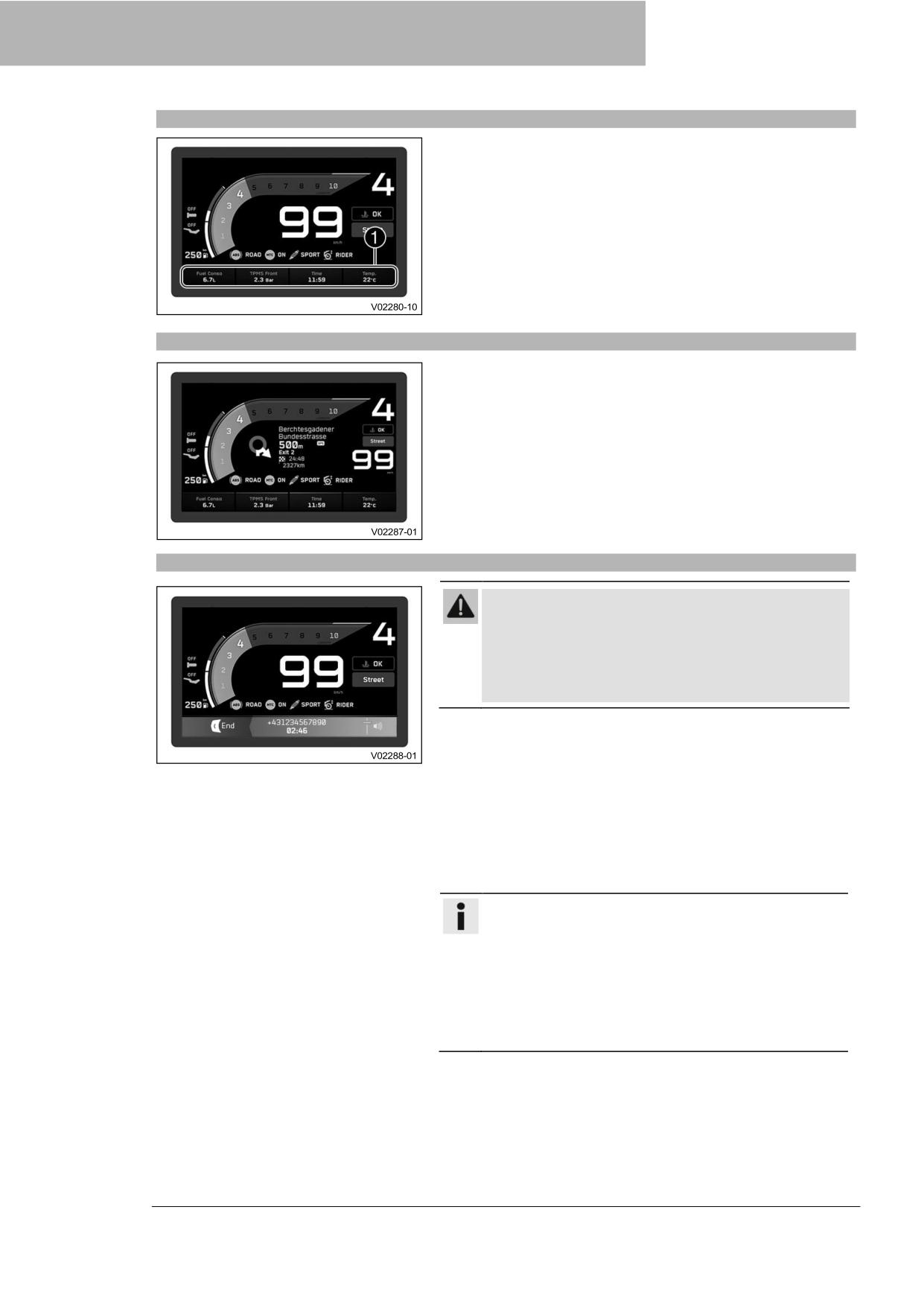

7.24

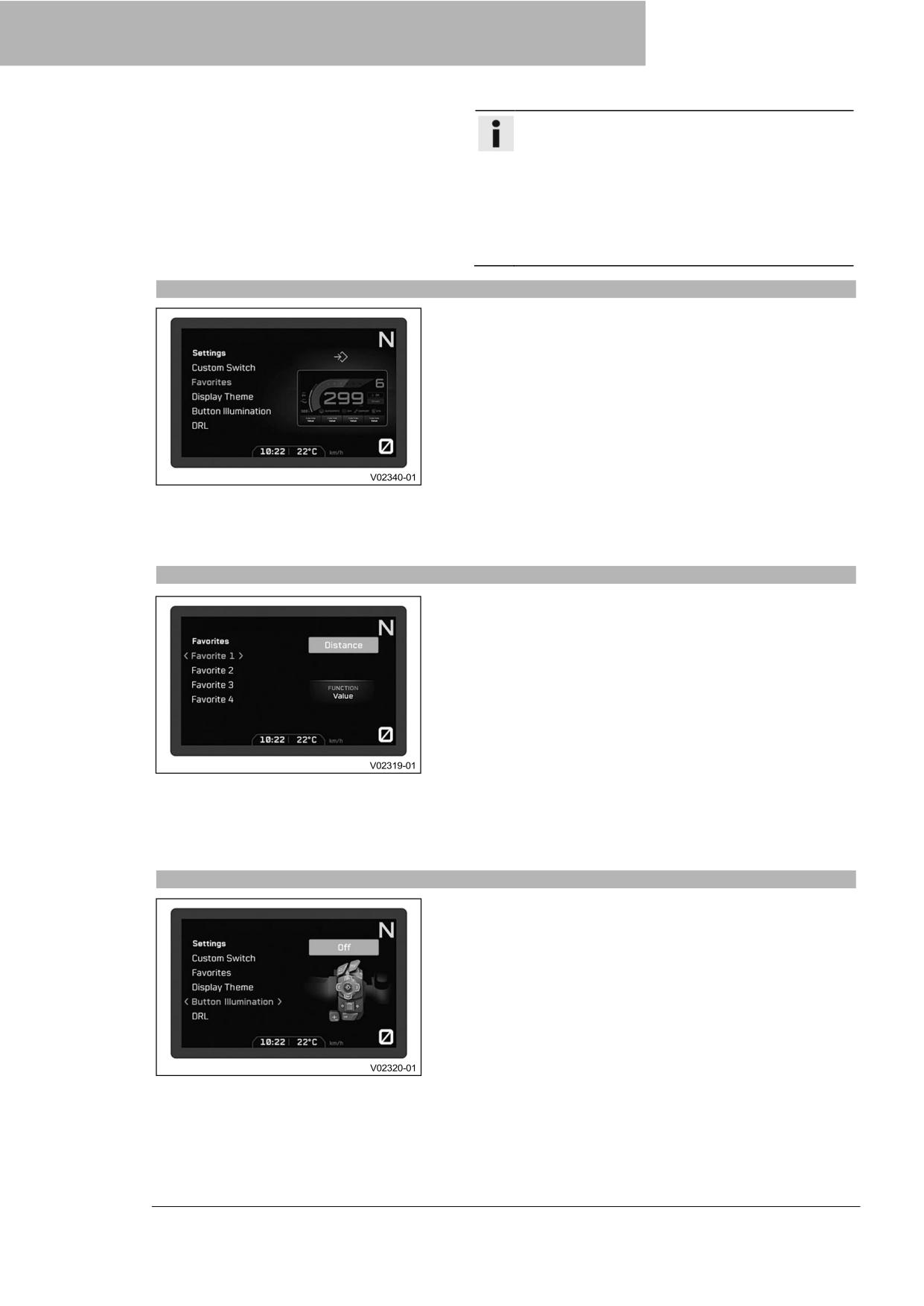

Отображение избранных параметров
На экране отображения Избранного 1 отображается до
четырех элементов информации.
Отображение избранного можно настроить по своему
усмотрению в меню Избранное.
7.25

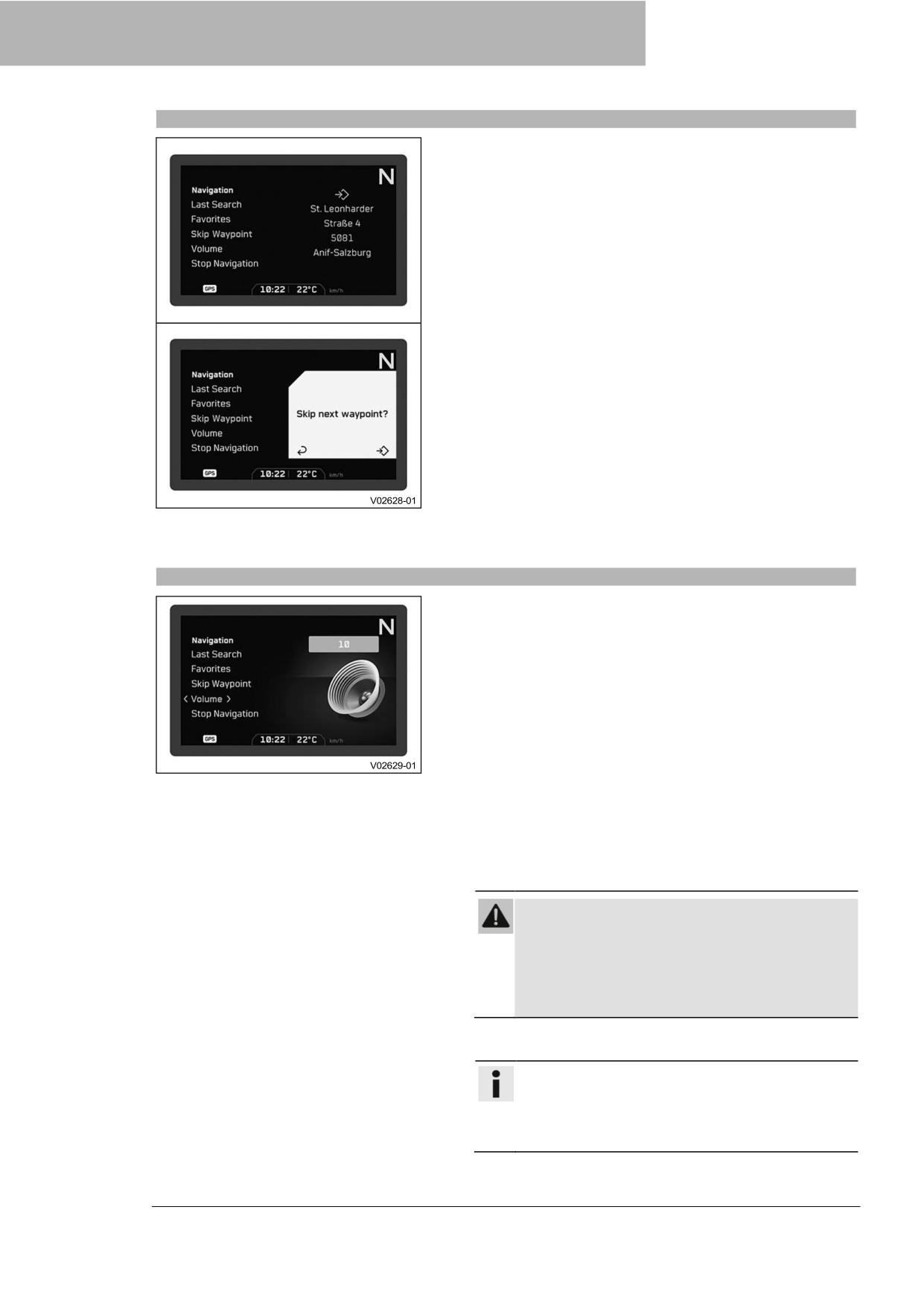

Отображение навигации (опция)
Индикатор Навигация появляется, когда активирована
функция навигации.
На дисплее Навигации отображается стрелка направления,
расстояние до следующей путевой точки, название дороги,
время прибытия, а также расстояние до пункта назначения.
7.26
Отображение телефонных вызовов
Предупреждение
Опасность несчастных случаев Слишком высокая
громкость наушников отвлекает внимание от
дорожной обстановки.
Всегда выбирайте достаточно низкий уровень
громкости наушников, чтобы вы могли четко
слышать акустические сигналы.
Индикатор Вызова появляется при входящих или активных
вызовах.
Нажмите кнопку RIGHT (ВПРАВО), чтобы принять входящий
вызов.
Нажмите кнопку LEFT (ВЛЕВО), чтобы отклонить входящий
вызов.
Нажмите кнопку UP (ВВЕРХ), чтобы увеличить громкость
звука.
Нажмите кнопку DOWN (ВНИЗ), чтобы уменьшить громкость
звука.
Информация
Не в каждом мобильном телефоне можно изменить
громкость звука с помощью комбинированного
переключателя.
Отображается продолжительность вызова и контакт.
В зависимости от настроек мобильного телефона,
контакт отображается по имени.
Во время активного телефонного разговора навигация
по меню невозможна.
40
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.27
Меню
Информация
Нажмите кнопку SET (УСТАНОВИТЬ) ❶ на начальном
экране, чтобы открыть меню.
Для перемещения по меню используйте кнопки LEFT
(ВЛЕВО) ❷, UP (ВВЕРХ) ❸, RIGHT (ВПРАВО) ❹ и
DOWN (ВНИЗ) ❺. Нажмите кнопку BACK (НАЗАД) ❻,
чтобы закрыть текущее меню или общий вид меню.
7.27.1 Информация о мотоцикле
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Bike Info (Информация о
мотоцикле). Нажмите кнопку SET (УСТАНОВИТЬ) или
кнопку RIGHT (ВПРАВО), чтобы открыть меню.
В Информации о мотоцикле можно получить доступ к общей
информации.
7.27.2 Информация о мотоцикле
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Bike Info (Информация о
мотоцикле). Нажмите кнопку SET (УСТАНОВИТЬ) или
кнопку RIGHT (ВПРАВО), чтобы открыть меню.
TPMS Front (система контроля давления в шинах)
(дополнительная функция) показывает текущее давление в
передней шине.
TPMS Rear (дополнительная функция) показывает текущее
давление в задней шине.
Информация
Установленное контрольное значение отображается
справа от текущего давления в шине в круглых
скобках. Режим системы контроля давления в шинах
можно установить в меню TPMS Mode (Режим СКДВ)
(дополнительная функция).
Water (Вода) отображает температуру охлаждающей
жидкости.
Oil (Масло) отображает температуру моторного масла.
Fuel Range (Дальность поездки на имеющемся топливе)
отображает возможное расстояние, которое вы можете
преодолеть c наличным запасом топлива.
Battery (Аккумулятор) отображает напряжение аккумулятора.
ODO отображает общее пройденное расстояние.
Service (Техобслуживание) показывает, когда наступает срок
следующего обслуживания.
Warnings (Предупреждения) отображает предупреждения,
которые возникли до тех пор, пока они не перестанут быть
активными.
41
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ

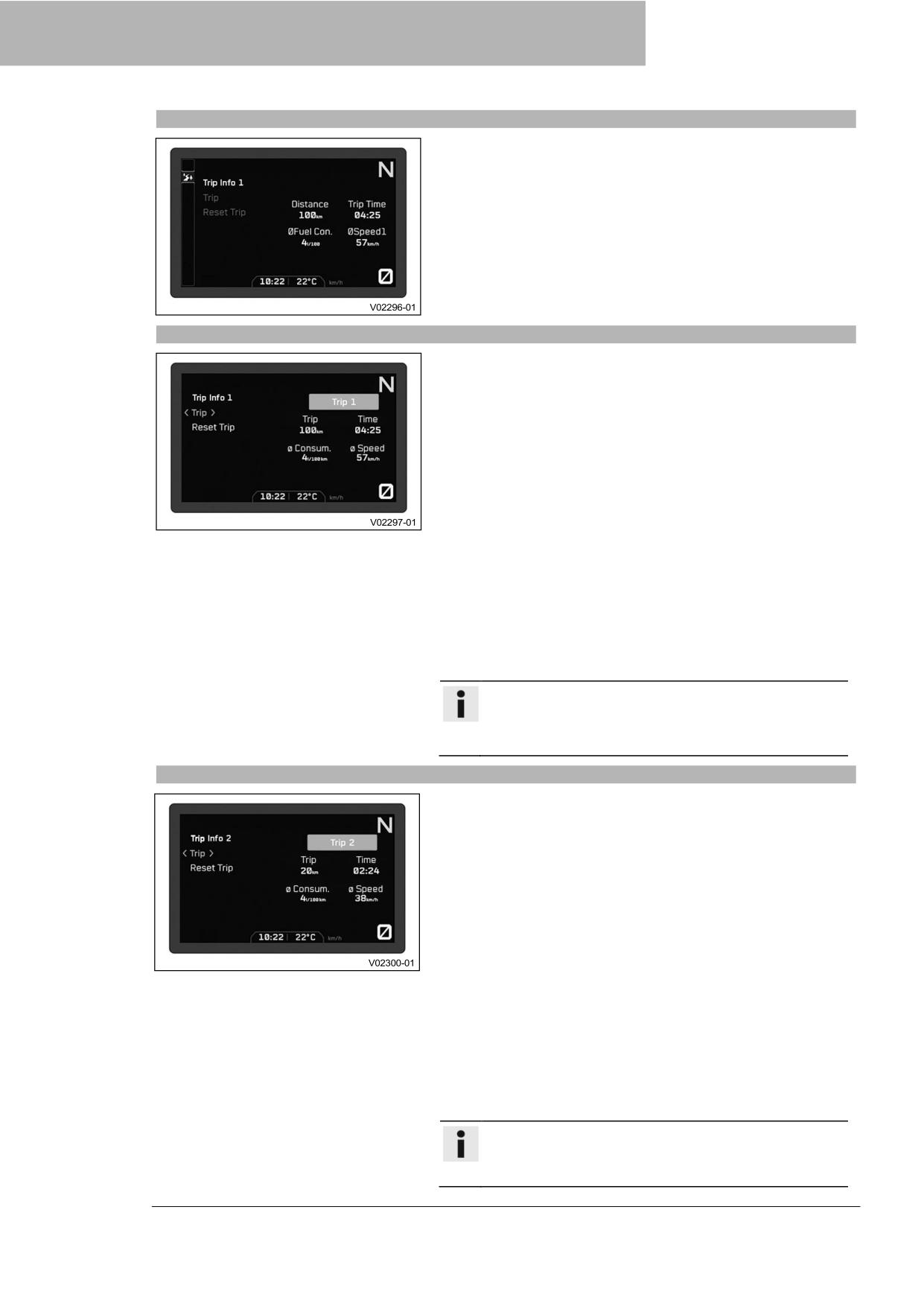

7.27.3 Поездка
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Trip (Поездка). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Общая информация об одометре, времени езды, среднем
расходе топлива и средней скорости доступна в меню Trip
(Поездка). Поездки можно переключать и сбрасывать.
7.27.4 Поездка 1
Нажмите кнопку SET (УСТАНОВИТЬ) или RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Trip (Поездка). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Trip (Поездка). Нажимайте
кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО), пока не
будет выбрано значение Trip 1.
Функция Trip отображает расстояние с момента последнего
сброса, например, между двумя остановками для дозаправки
топливом. Функция Trip работает и считает до 9999.
Функция ØConsum (Расход топлива). показывает средний
расход топлива на основе функции Trip.
Функция ØSpeed (Скорость) указывает среднюю скорость на
основе функций Trip и Time.
Функция Time (Время) отображает время поездки на основе
функции Trip и запускается, как только комбинированная
приборная панель получает сигнал о скорости.
Информация
Все данные для выбранного в данный момент
одометра поездки сбрасываются командой Reset
Trip (Сброс поездки).
7.27.5 Поездка 2
Нажмите кнопку SET (УСТАНОВИТЬ) или RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Trip (Поездка). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Trip (Поездка). Нажимайте
кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО), пока не
будет выбрано значение Trip 2.
Функция Trip отображает расстояние с момента последнего
сброса, например, между двумя остановками для дозаправки
топливом. Функция Trip работает и считает до 9999.
Функция ØConsum (Расход топлива). показывает средний
расход топлива на основе функции Trip.
Функция ØSpeed (Скорость) указывает среднюю скорость на
основе функций Trip и Time.
Функция Time (Время) отображает время поездки на основе
функции Trip и запускается, как только комбинированная
приборная панель получает сигнал о скорости.
Информация
Все данные для выбранного в данный момент
одометра поездки сбрасываются командой Reset
Trip (Сброс поездки).
42
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

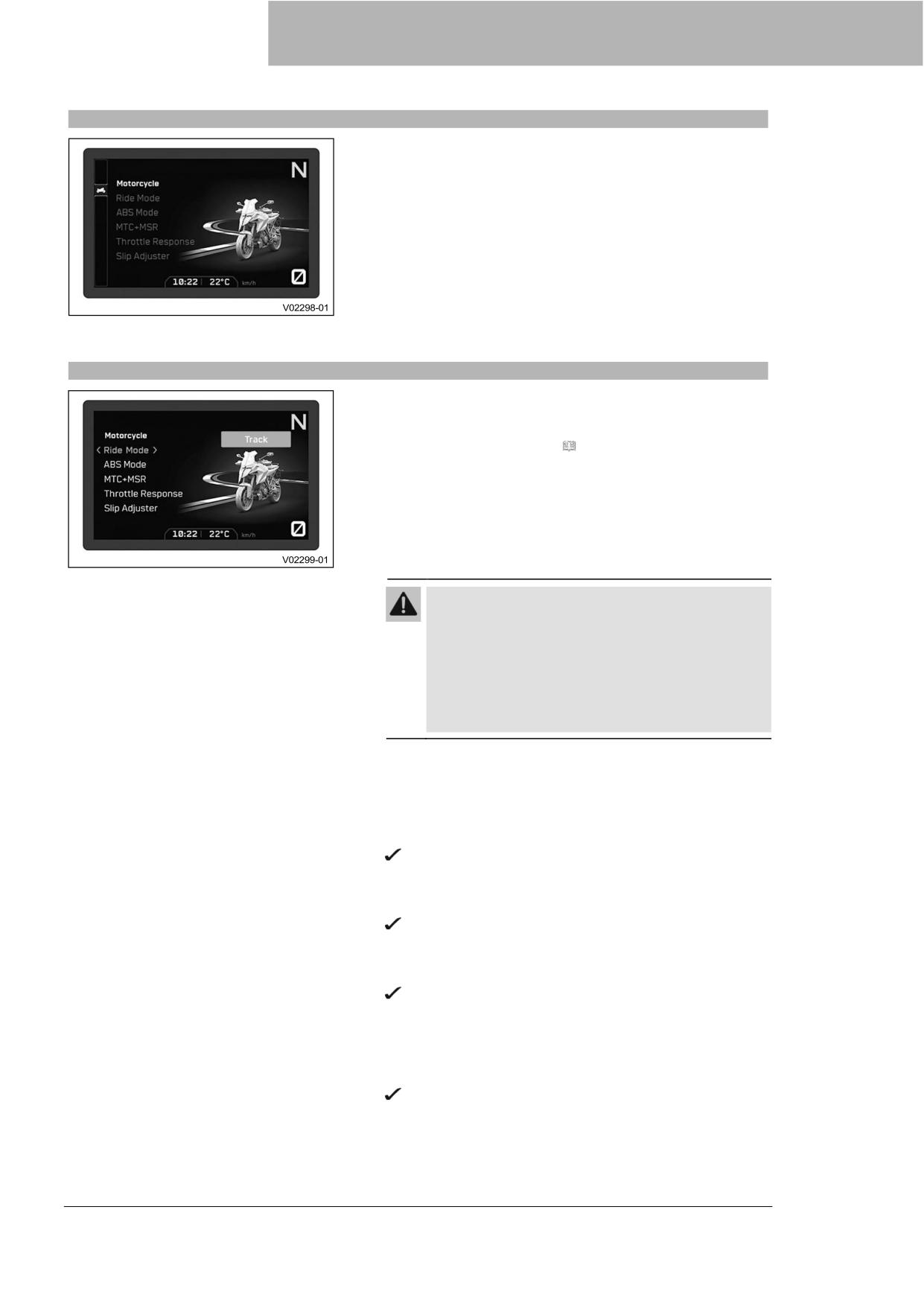

7.27.6 Мотоцикл
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle . Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
В меню Мотоцикл можно настроить режим езды, режим ABS и
противобуксовочную систему автомобиля.
Если активирован режим езды Track Performance
(Производительность - Трек) (опция), можно настроить
характеристики чувствительности отклика на поворот ручки
газа и проскальзывания заднего колеса, Режим
предотвращения езды на заднем колесе и Лаунч контроль.
7.27.7 Режим езды
Состояние
•
Кнопка пуска/аварийный выключатель (среднее
положение) - Это положение необходимо для работы;
цепь зажигания замкнута. ( стр. 20)
•
Функция круиз-контроля отключена.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle . Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Предупреждение
Опасность несчастных случаев Неправильно
выбранный режим передвижения значительно
усложняет управление транспортным средством.
Каждый из режимов передвижения подходит
только для определенных условий.
Всегда выбирайте режим передвижения,
соответствующий поверхности, по которой вы
едете, погоде и ситуации.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Режим передвижения.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
выбора Режима передвижения, чтобы изменить
настройки двигателя и противобуксовочной
системы мотоцикла, которые согласованы друг с другом.
Street (Улица) - Омологированные характеристики
со сбалансированной реакцией; противобуксовочная
система мотоцикла позволяет заднему колесу
нормально проскальзывать.
Sport (Спорт) - Омологированные характеристики с
очень прямым откликом; противобуксовочная
система мотоцикла позволяет заднему колесу
больше проскальзывать.
Rain (Дождь) - Уменьшенные омологированные
характеристики с мягким откликом для улучшения
ездовых качеств на поверхностях с низким
сцеплением с дорогой; противобуксовочная
система мотоцикла допускает очень небольшое
проскальзывание заднего колеса.
Track (опция) - омологированные характеристики и
чрезвычайно прямой отклик. Противобуксовочная
система мотоцикла и характеристики
чувствительности отклика на поворот ручки газа
могут быть настроены индивидуально.
43
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
Performance (Производительность) (опция) -
омологированные характеристики и чрезвычайно
прямой отклик. Противобуксовочная
система мотоцикла и характеристики
чувствительности отклика на поворот ручки газа
могут быть настроены индивидуально. Сочетает в
себе функции режима track и стандартных режимов.
Информация
Не открывайте дроссельную заслонку во время
выбора.
7.27.8 ABS
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle . Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись ABS.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
выбора режима ABS.
Информация
Режим ABS можно переключать во время поездки.
Не открывайте дроссельную заслонку во время
выбора. Когда активен режим ABS Road (Дорога),
ABS контролирует оба колеса.
Когда активен режим ABS Supermoto
(Супермото), ABS управляет только передним
колесом. Заднее колесо не контролируется ABS и
может заблокироваться при маневрах торможения.
7.27.9 MTC
Состояние
•
Мотоцикл неподвижен.
•
Функция круиз-контроля отключена.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle . Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись MTC.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить MTC.
Информация
Не открывайте дроссельную заслонку при
включении или выключении.
При включении противобуксовочной
системы мотоцикла кратковременно нажмите
кнопкуRIGHT (ВПРАВО) или LEFT (ВЛЕВО).
При выключении противобуксовочной
системы мотоцикла удерживайте кнопку RIGHT
(ВПРАВО) или LEFT (ВЛЕВО).
После включения зажигания противобуксовочная
система мотоцикла снова включается.
44
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

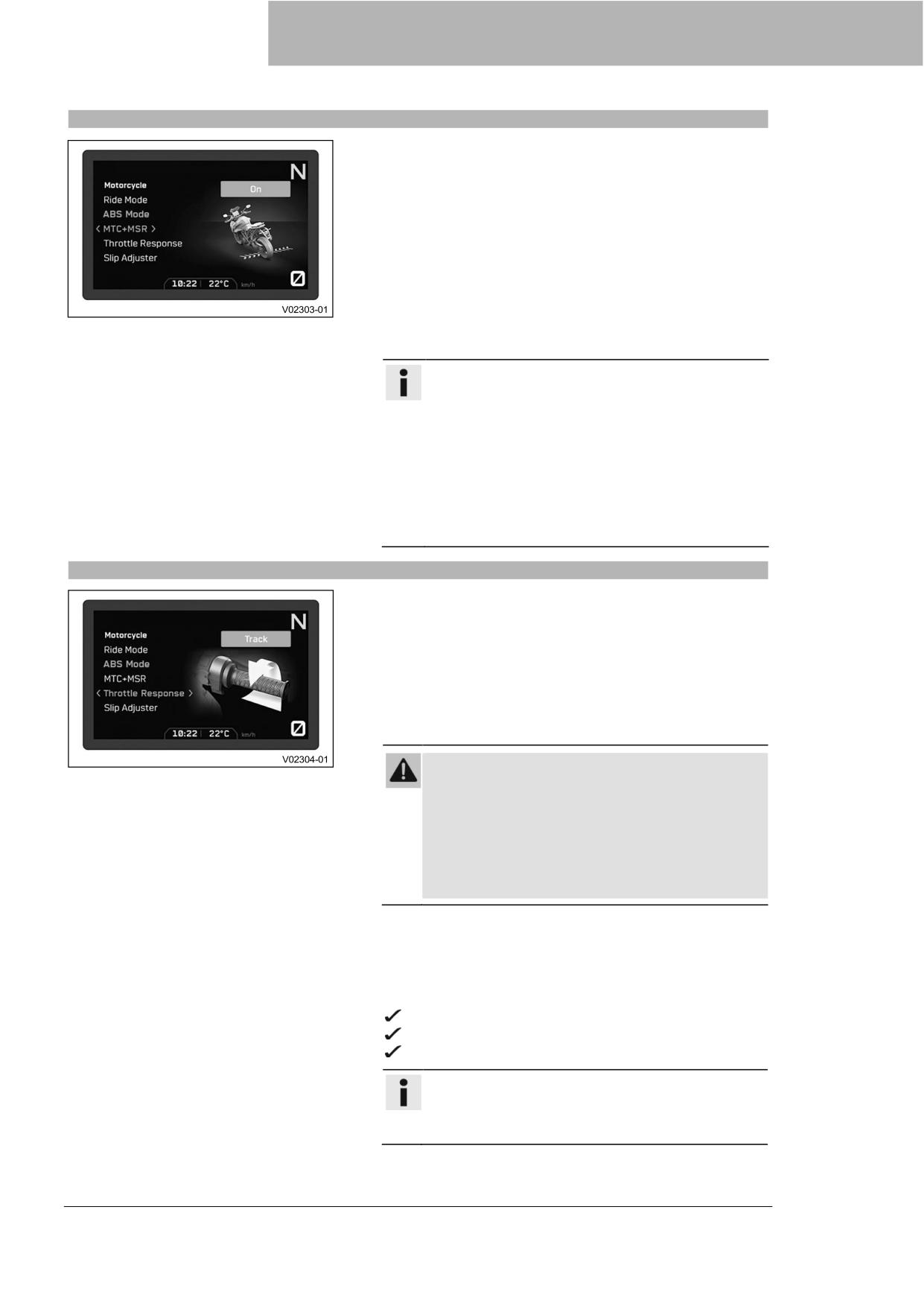

7.27.10 MTC+MSR (optional)
Состояние
•
Мотоцикл неподвижен.
•
Функция круиз-контроля отключена.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle . Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись MTC.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить MTC.
Информация
Не открывайте дроссельную заслонку при
включении или выключении.
При включении противобуксовочной
системы мотоцикла кратковременно нажмите
кнопкуRIGHT (ВПРАВО) или LEFT (ВЛЕВО).
При выключении противобуксовочной
системы мотоцикла удерживайте кнопку RIGHT
(ВПРАВО) или LEFT (ВЛЕВО).
После включения зажигания противобуксовочная
система мотоцикла снова включается.
7.27.11 Чувствительность отклика на поворот ручки газа (опция)
Состояние
•
Активируется режим передвижения Track (опция) или
Performance (опция).
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle. Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Предупреждение
Опасность несчастных случаев Неправильно
выбранный режим передвижения значительно
усложняет управление транспортным средством.
Каждый из режимов передвижения подходит
только для определенных условий.
Всегда выбирайте режим передвижения,
соответствующий поверхности, по которой вы
едете, погоде и ситуации.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Throttle Response
(Чувствительность отклика на поворот ручки газа).
Нажмите кнопку ВПРАВО или ВЛЕВО, чтобы выбрать
режим Throttle Response.
Street (Улица) - Сбалансированный отклик.
Sport (Спорт) - Очень прямой отклик.
Track - Чрезвычайно прямой отклик.
Информация
Не открывайте газ при настройке
чувствительности отклика на поворот ручки
газа.
45
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ

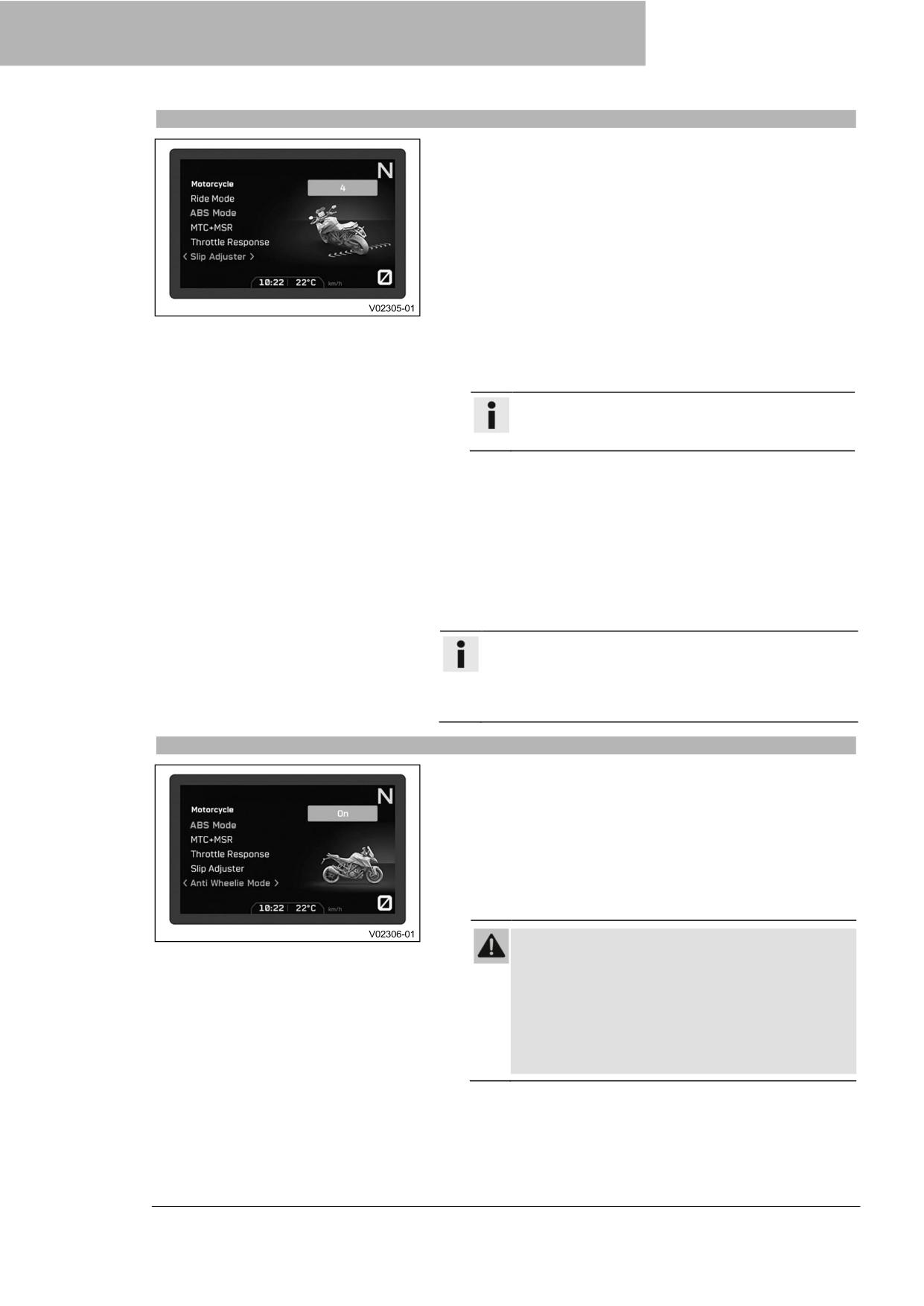

7.27.12 Регулятор проскальзывания (опция)
Состояние
•
Активируется режим передвижения Track (опция) или
Performance (опция).
•
Активирована функция MTC.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle . Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не выделится
надпись Slip Adjuster (Регулятор проскальзывания).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить максимально допустимое проскальзы-
вание противобуксовочной системы мотоцикла.
Информация
Не открывайте дроссельную заслонку во время
выбора.
Регулятор вращения - это функция противобуксовочной
системы мотоцикла. Регулировка проскальзывания позволяет
настроить противобуксовочную систему мотоцикла через
девять уровней на желаемую трехмерную характеристику.
Уровень 1 обеспечивает максимальное проскальзывание
заднего колеса, а уровень 9 - минимальное.
Если функция круиз-контроля отключена, для настройки
Регулятора проскальзывания можно использовать кнопки
+RES и -SET на главном дисплее или в меню Регулятор
проскальзывания.
Информация
Регулировка проскальзывания доступна только в
режиме движения Track (опция) или Performance (опция).
Регулятор вращения доступен только при активиро-
ванной противобуксовочной системе мотоцикла.

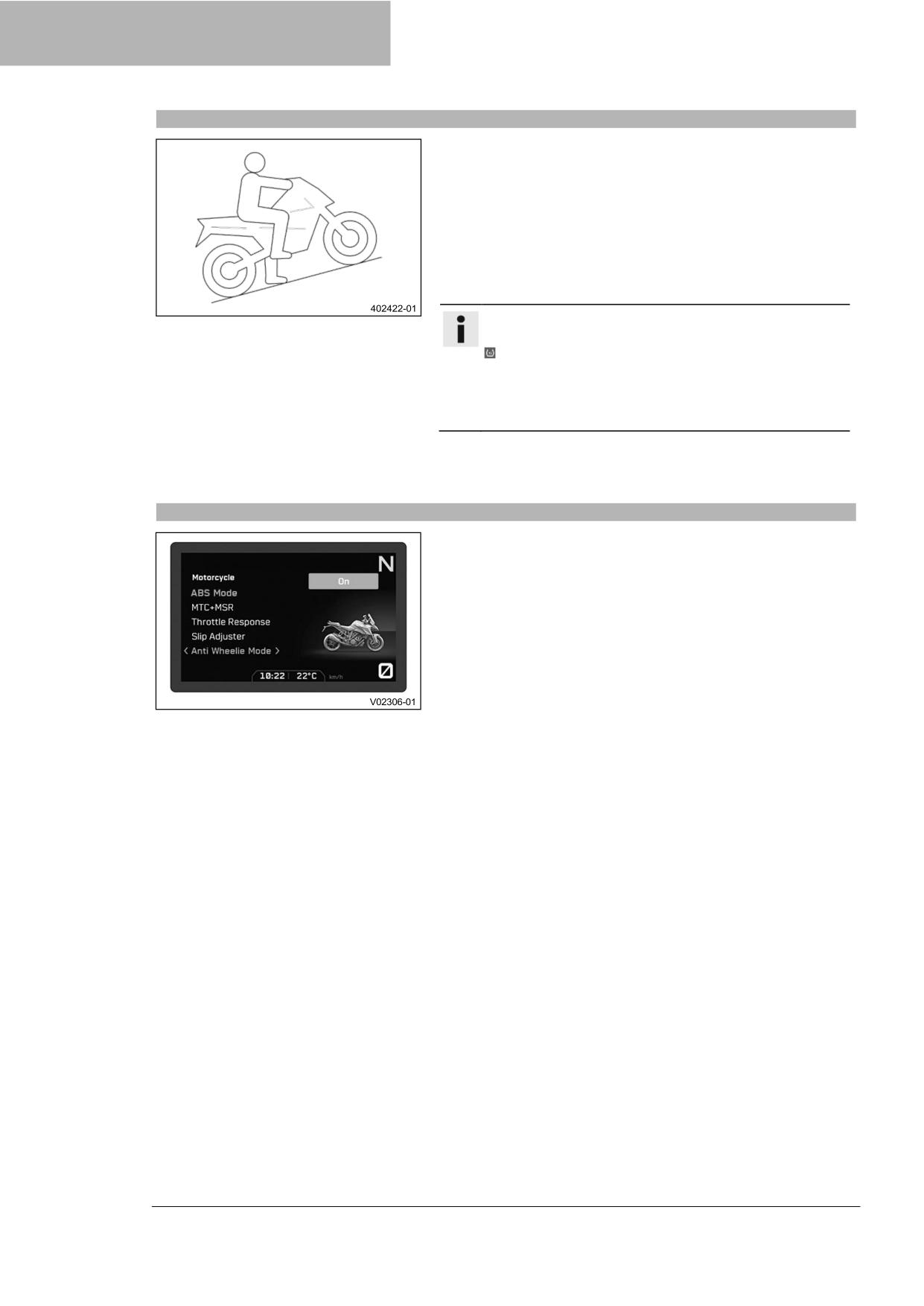

7.27.13 Режим предотвращения езды на заднем колесе (опция)
Состояние
•
Активируется режим передвижения Track (опция) или
Performance (опция).
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle. Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Предупреждение
Опасность несчастных случаев Когда режим
предотвращения езды на заднем колесе
отключен, противобуксовочная система мотоцикла
больше не противодействует подъему переднего
колеса.
Отключайте режим предотвращения езды на
заднем колесе только при наличии
соответствующего опыта.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Anti Wheelie Mode (Режим
предотвращения езды на заднем колесе).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить Режим предотвращения
езды на заднем колесе.
46
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

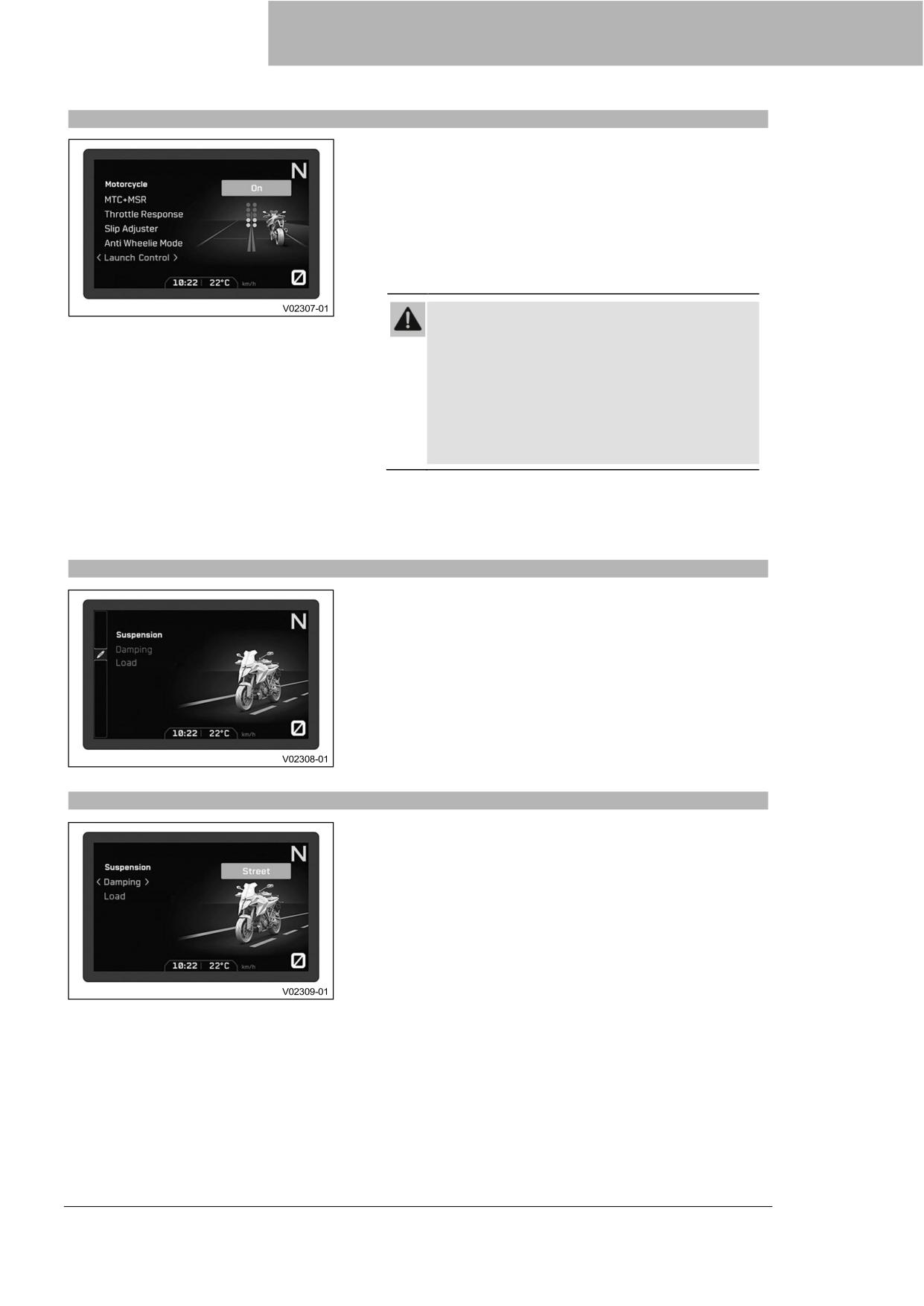

7.27.14 Лаунч контроль (опция)
Состояние
•
Активируется режим передвижения Track (опция) или
Performance (опция).
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle. Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Предупреждение
Опасность несчастных случаев Лаунч контроль
обеспечивает очень мощный разгон, который
может оказаться слишком сложным для
начинающего водителя.
Используйте функцию Лаунч контроль
только при наличии соответствующего
опыта.
Не используйте Лаунч контроль на дорогах
общего пользования.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Launch Control (Лаунч контроль).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить Launch Control.
7.27.15 Подвеска
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Suspension (Подвеска). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
В меню Suspension (Подвеска) можно настроить
демпфирование и грузоподъемность.
7.27.16 Демпфирование
Состояние
•
Мотоцикл неподвижен.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Suspension (Подвеска). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Демпфирование.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
настройки параметров демпфирования.
Настройка демпфирования элементов подвески отображается
на дисплее Демпфирование.
В меню Damping (Демпфирование) можно выбрать настройки
SPORT (СПОРТ), STREET (УЛИЦА) и COMFORT (КОМФОРТ).
47
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27.17 Нагрузка
Состояние
•
Мотоцикл неподвижен и разгружен.
•
Двигатель работает.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Suspension (Подвеска).
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Load (Нагрузка).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
выбора грузоподъемности.
В меню Нагрузка можно выбрать одну из четырех
грузоподъемностей.
Настройка натяга пружины и обратного хода регулируется в
зависимости от грузоподъемности.
7.27.18 Навигация (опция)
Состояние
•
Функция Bluetooth® активирована.
•
Приложение KTMconnect (опция) установлено и
открыто на подходящем мобильном телефоне
(устройства Android версии 7.0 и выше, устройства iOS
версии 13 и выше).
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинированная приборная
панель подключается к соответствующей гарнитуре, а в
приложении KTMconnect загружается соответствующий
языковой пакет.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
В меню Навигация можно выбрать последние пункты
назначения и избранное, пропустить путевые точки, настроить
громкость голосовой навигации и запустить навигацию.
Информация
Функция Аудио может использоваться одновременно
с функцией навигации.
Когда функция навигации включена и устройство
подключено, на дисплее комбинированной приборной
панели появляется символ GPS.
7.27.19 Последний поиск (опция)
Состояние
•
Функция Bluetooth® активирована.
•
Приложение KTMconnect (опция) установлено и
открыто на подходящем мобильном телефоне
(устройства Android версии 7.0 и выше, устройства iOS
версии 13 и выше).
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинированная приборная
панель подключается к соответствующей гарнитуре, а в
приложении KTMconnect загружается соответствующий
языковой пакет.
•
Искомые адреса можно найти в приложении KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
48
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Последний поиск. Нажмите кнопку
RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для выбора адреса.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор и начать навигацию.
Информация
Последние 10 адресов, искомых в приложении
KTMconnect, сохраняются в разделе Last search
(Последний поиск).

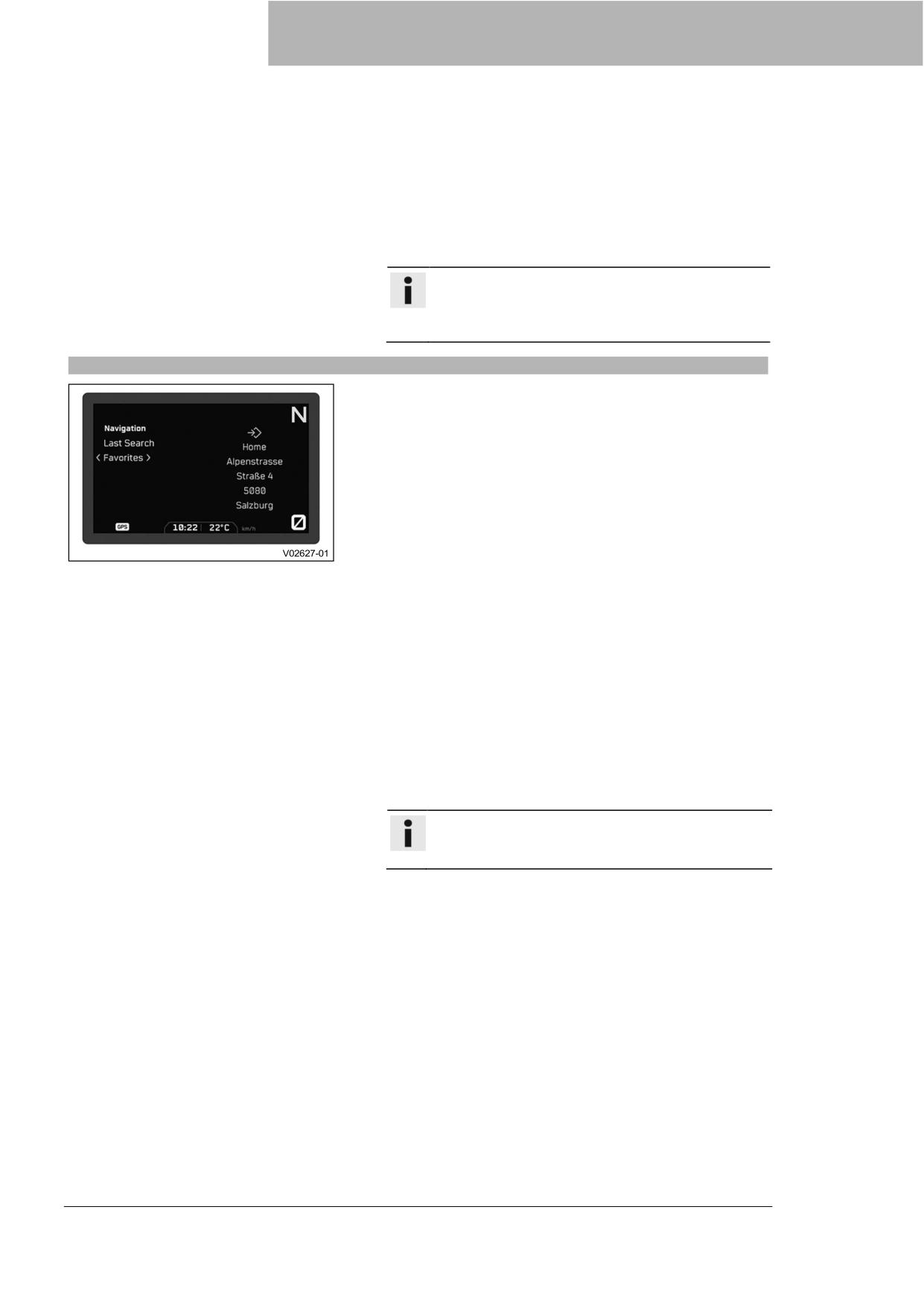

7.27.20 Избранное (опция)
Состояние
•
Функция Bluetooth® активирована.
•
Приложение KTMconnect (опция) установлено и
открыто на подходящем мобильном телефоне
(устройства Android версии 7.0 и выше, устройства iOS
версии 13 и выше).
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинированная приборная
панель подключается к соответствующей гарнитуре, а в
приложении KTMconnect загружается соответствующий
языковой пакет.
•
Избранное сохраняется в приложении KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Favorites (Избранное). Нажмите
кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для выбора
адреса.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор и начать навигацию.
Информация
10 адресов в приложении KTMconnect могут быть
сохранены в Избранном.
49
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27.21 Пропуск путевой точки (опция)
Состояние
•
Функция Bluetooth® активирована.
•
Приложение KTMconnect (опция) установлено и открыто
на подходящем мобильном телефоне (устройства Android
версии 7.0 и выше, устройства iOS версии 13 и выше).
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинированная приборная
панель подключается к соответствующей гарнитуре, а в
приложении KTMconnect загружается соответствующий
языковой пакет.
•
В приложении KTMconnect запущена навигация, по крайней
мере, с одним промежуточным пунктом назначения.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Skip Waypoint (Пропуск путевой
точки). Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
выбрать путевую точку.
Нажмите кнопку SET (УСТАНОВИТЬ) еще раз, чтобы
подтвердить выбор, и путевая точка будет удалена.
7.27.22 Громкость (опция)
Состояние
•
Функция Bluetooth® активирована.
•
Приложение KTMconnect (опция) установлено и открыто
на подходящем мобильном телефоне (устройства Android
версии 7.0 и выше, устройства iOS версии 13 и выше).
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинированная приборная
панель подключается к соответствующей гарнитуре, а в
приложении KTMconnect загружается соответствующий
языковой пакет.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Предупреждение
Опасность несчастных случаев Слишком
высокая громкость наушников отвлекает внимание
от дорожной обстановки.
Всегда выбирайте достаточно низкий уровень
громкости наушников, чтобы вы могли четко
слышать акустические сигналы.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Volume (Громкость).
Информация
Нажмите кнопку RIGHT (ВПРАВО), чтобы
увеличить громкость звука.
Нажмите кнопку ВЛЕВО, чтобы уменьшить
громкость звука.
Громкость навигации можно настроить в подменю Громкость.
50
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

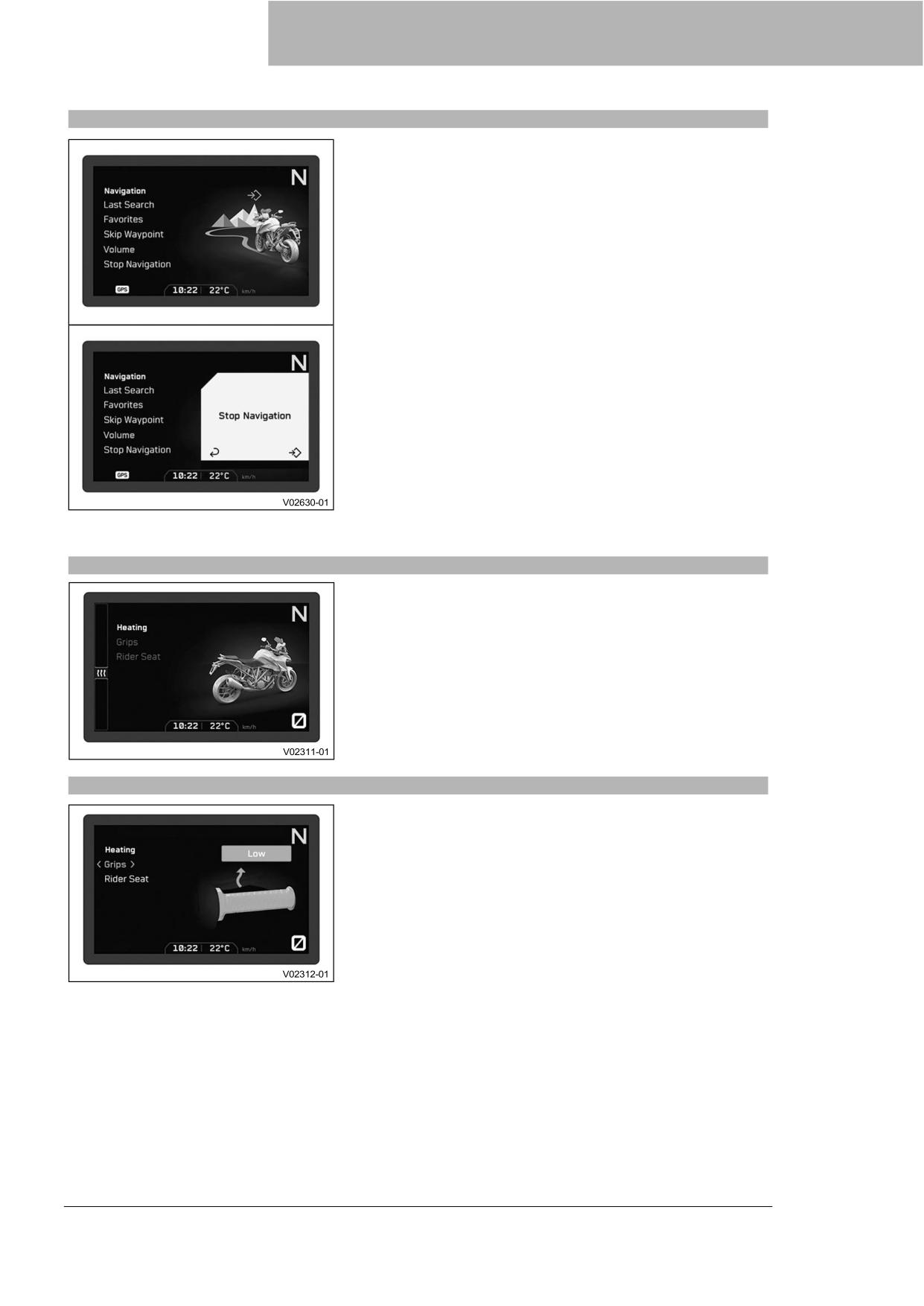

7.27.23 Остановить навигацию (опция)
Состояние
•
Функция Bluetooth® активирована.
•
Приложение KTMconnect (опция) установлено и
открыто на подходящем мобильном телефоне
(устройства Android версии 7.0 и выше, устройства iOS
версии 13 и выше).
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинированная приборная
панель подключается к соответствующей гарнитуре, а в
приложении KTMconnect загружается соответствующий
языковой пакет.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Stop Navigation (Остановить
навигацию). Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
подтвердить выбор.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор и завершить навигацию.

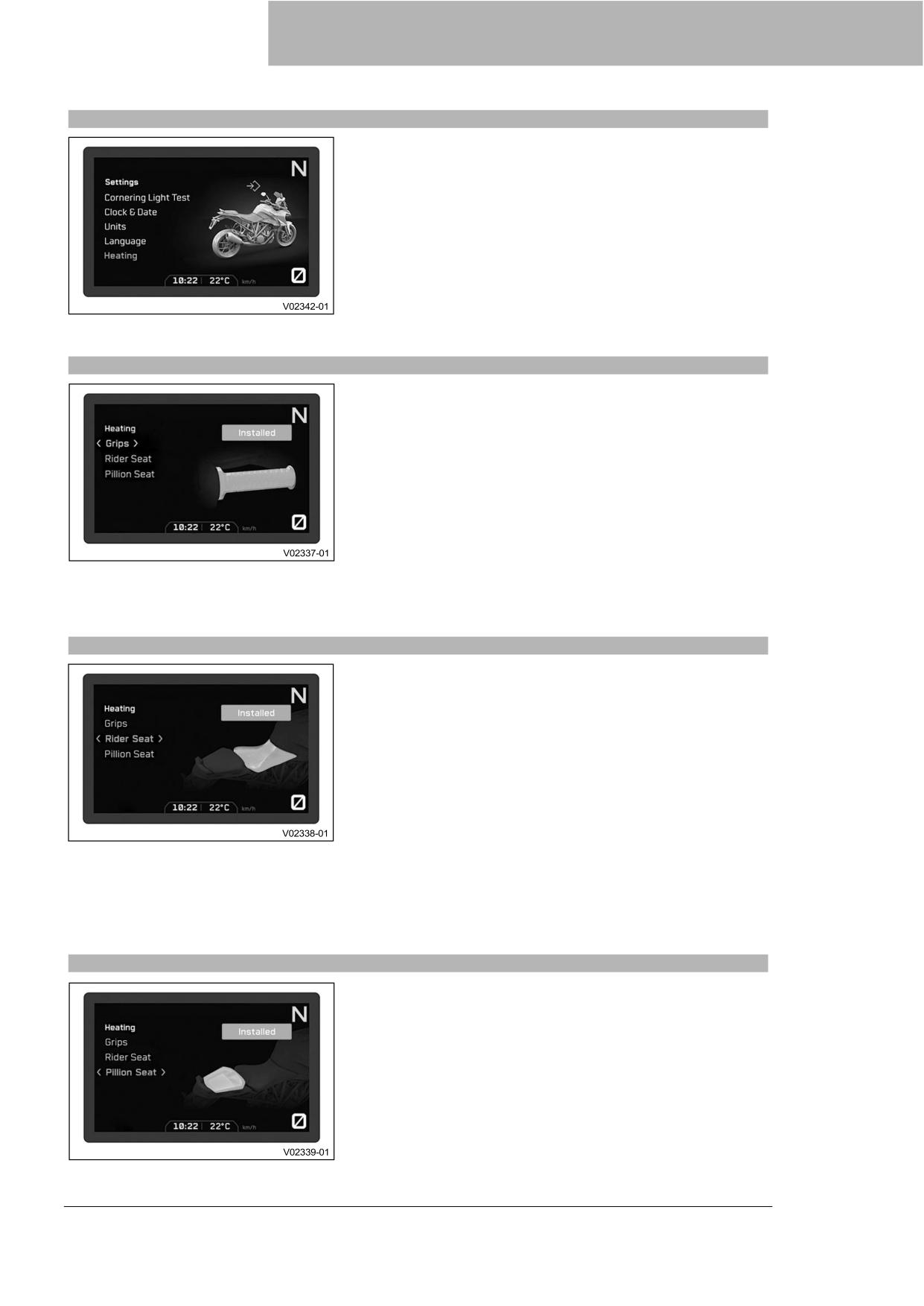

7.27.24 Подогрев (опция)
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Подогрев рукоятки (опция) и подогрев переднего
водительского сиденья (опция) можно настроить в разделе
Подогрев.
7.27.25 Подогревающиеся рукоятки (опция)
Состояние
•
Модель с подогревом рукоятки.
•
Активировано меню Heating Grip (Подогрев рукоятки)
(опция).
Нажмите кнопку SET (УСТАНОВИТЬ), когда меню
закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Grips (Рукоятки).
Нажмите кнопку ВПРАВО или ВЛЕВО, чтобы выбрать
уровень подогрева или включить или выключить подогрев
рукояток.
51
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27.26 Подогрев сиденья водителя (опция)
Состояние
•
Модель с подогревом сиденья.
•
Меню Подогрев сиденья водителя (опция) активировано.
Нажмите кнопку SET (УСТАНОВИТЬ), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Rider Seat (Сиденье водителя).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы выбрать уровень подогрева или включить или
выключить подогрев переднего водительского сиденья.
Информация
Уровень подогрева подогрева сиденья пассажира
(опция) выбирается с помощью переключателя
рядом с правым поручнем.
7.27.27 Аудио
Состояние
•
Функция Bluetooth® активирована.
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
Комбинированная приборная панель подключена к
подходящей гарнитуре или выбран Тип гарнитуры
Проводная.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Предупреждение
Опасность несчастных случаев Слишком
высокая громкость наушников отвлекает внимание
от дорожной обстановки.
Всегда выбирайте достаточно низкий уровень
громкости наушников, чтобы вы могли четко
слышать акустические сигналы.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Аудио. Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
В меню Аудио можно управлять громкостью и выбирать
дорожки.
7.27.28 Аудио
Состояние
•
Функция Bluetooth® активирована.
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
Комбинированная приборная панель подключена к
подходящей гарнитуре или выбран Тип гарнитуры
Проводная.
Предупреждение
Опасность несчастных случаев Слишком
высокая громкость наушников отвлекает внимание
от дорожной обстановки.
Всегда выбирайте достаточно низкий уровень
громкости наушников, чтобы вы могли четко
слышать акустические сигналы.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Аудио. Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажмите кнопку UP (ВВЕРХ), чтобы увеличить громкость
звука.
52
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Нажмите кнопку DOWN (ВНИЗ), чтобы уменьшить
громкость звука.
Нажмите кнопку RIGHT (ВПРАВО), чтобы перейти к
следующей звуковой дорожке.
При нажатии кнопки ВЛЕВО происходит переход к
предыдущей звуковой дорожке или воспроизведение
текущей звуковой дорожки с самого начала, в
зависимости от модели мобильного телефона.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
воспроизвести или приостановить звуковую дорожку.
Подсказка
В некоторых моделях мобильных телефонов
перед воспроизведением необходимо запустить
аудиоплеер.
Для упрощения работы функцию Аудио можно
добавить к C1 или C2.

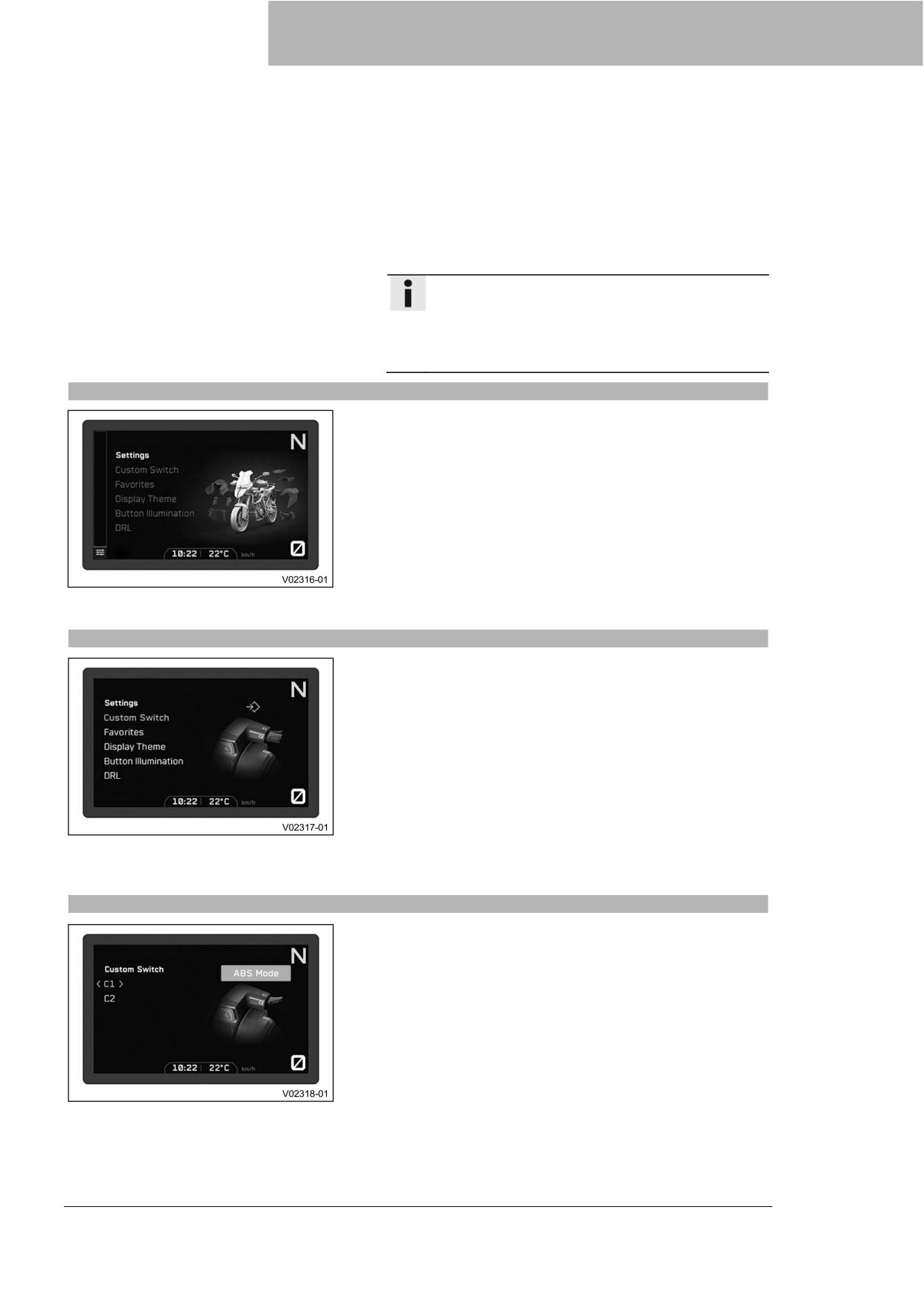

7.27.29 Настройки
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку (UP ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Settings (Настройки). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
В Настройках можно настроить избранное, быстрый выбор и
дисплей комбинированной приборной панели.
Настроить можно единицы измерения или различные
значения. Некоторые функции могут быть включены или
отключены.
7.27.30 Пользовательский переключатель
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Custom Switch (Пользовательский
переключатель).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Кнопки быстрого доступа можно настроить по своему
усмотрению в меню Пользовательский переключатель.
7.27.31 Кнопки C1 и C2
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Custom Switch (Пользовательский
переключатель).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись C1 или C2.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
выбора нужной функции.
53
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
Информация
В меню Custom Switch (Пользовательский
переключатель) кнопкам C1 и C2 можно
назначить различные функции быстрого доступа,
например, Режим ABS и Режим езды.
Переключатель C1 используется для открытия
быстрого доступа, заданного в C1.
Переключатель C2 используется для вызова
быстрого доступа, заданного в C2.
7.27.32 Избранное
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Favorites (Избранное).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
В Избранном можно выбрать до четырех элементов
информации, например, Температура масла и Аккумулятор,
для отображения в индикаторе Избранного на дисплее.
7.27.33 Индикатор избранного 1-4
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Favorites (Избранное).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделено Favorite 1, Favorite 2, Favorite 3 или Favorite 4.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
выбора нужной информации.
7.27.34 Подсветка кнопок
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Button Illumination (Подсветка
кнопок).
Нажмите кнопку ВПРАВО или ВЛЕВО, чтобы выбрать
уровень подсветки кнопок или выключить подсветку
кнопок.
54
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

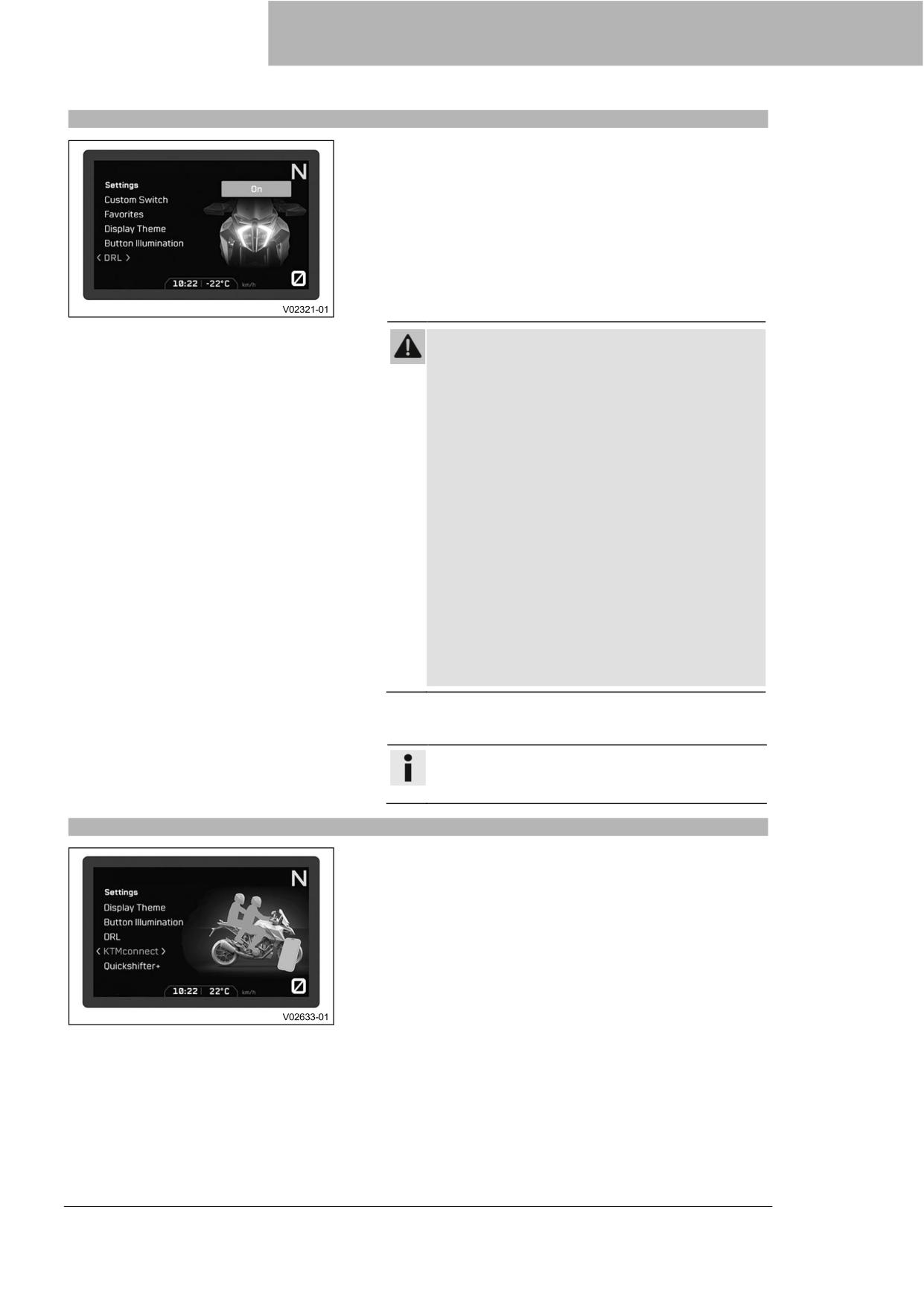

7.27.35 ДХО
Состояние
•
Мотоцикл неподвижен.
•
Модель с ДХО.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись DRL.
Предупреждение
Опасность несчастных случаев При плохой
видимости дневные ходовые огни не заменяют
ближний свет. Автоматическое переключение
между дневными ходовыми огнями и ближним
светом может быть доступно лишь частично,
когда видимость значительно ухудшена из-за
тумана, снега или дождя.
Следите за тем, чтобы всегда выбирался
соответствующий тип освещения.
При необходимости выключите дневные
ходовые огни с помощью меню перед
поездкой или во время остановки, чтобы
ближний свет был включен постоянно.
Убедитесь, что дневные ходовые огни
отключены с помощью диагностического
инструмента, если пункт меню недоступен,
но ближний свет необходим. (В вашей
официальной мастерской KTM будут рады
помочь).
Обратите внимание на законодательные
нормы, касающиеся дневных ходовых огней.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить дневные ходовые огни.
Информация
После повторного включения зажигания дневные
ходовые огни снова включаются.

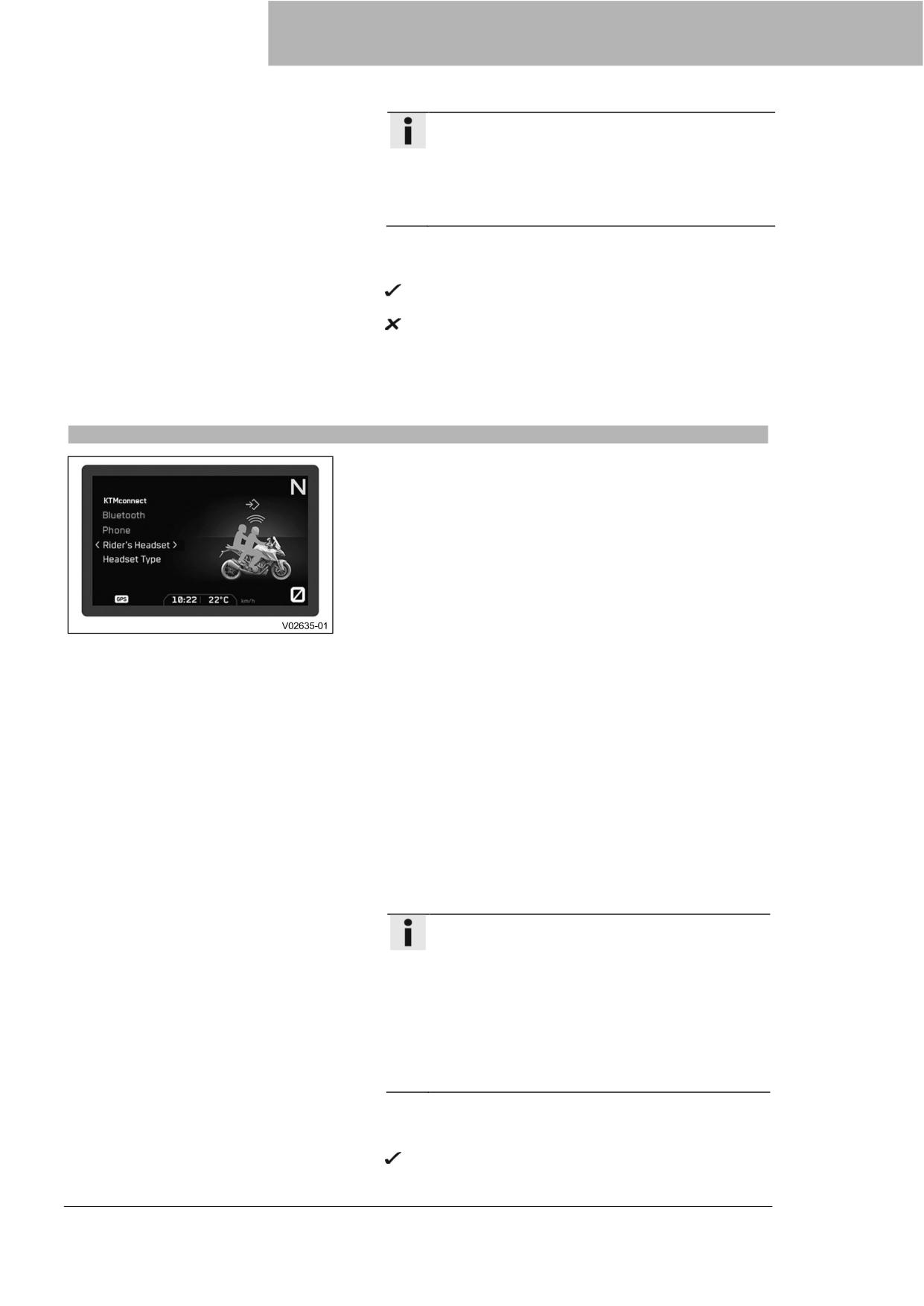

7.27.36 KTMconnect
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
Подходящий мобильный телефон или гарнитуру можно
сопрячь с транспортным средством и настроить тип гарнитуры
через Bluetooth® в меню KTMconnect.
55
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ

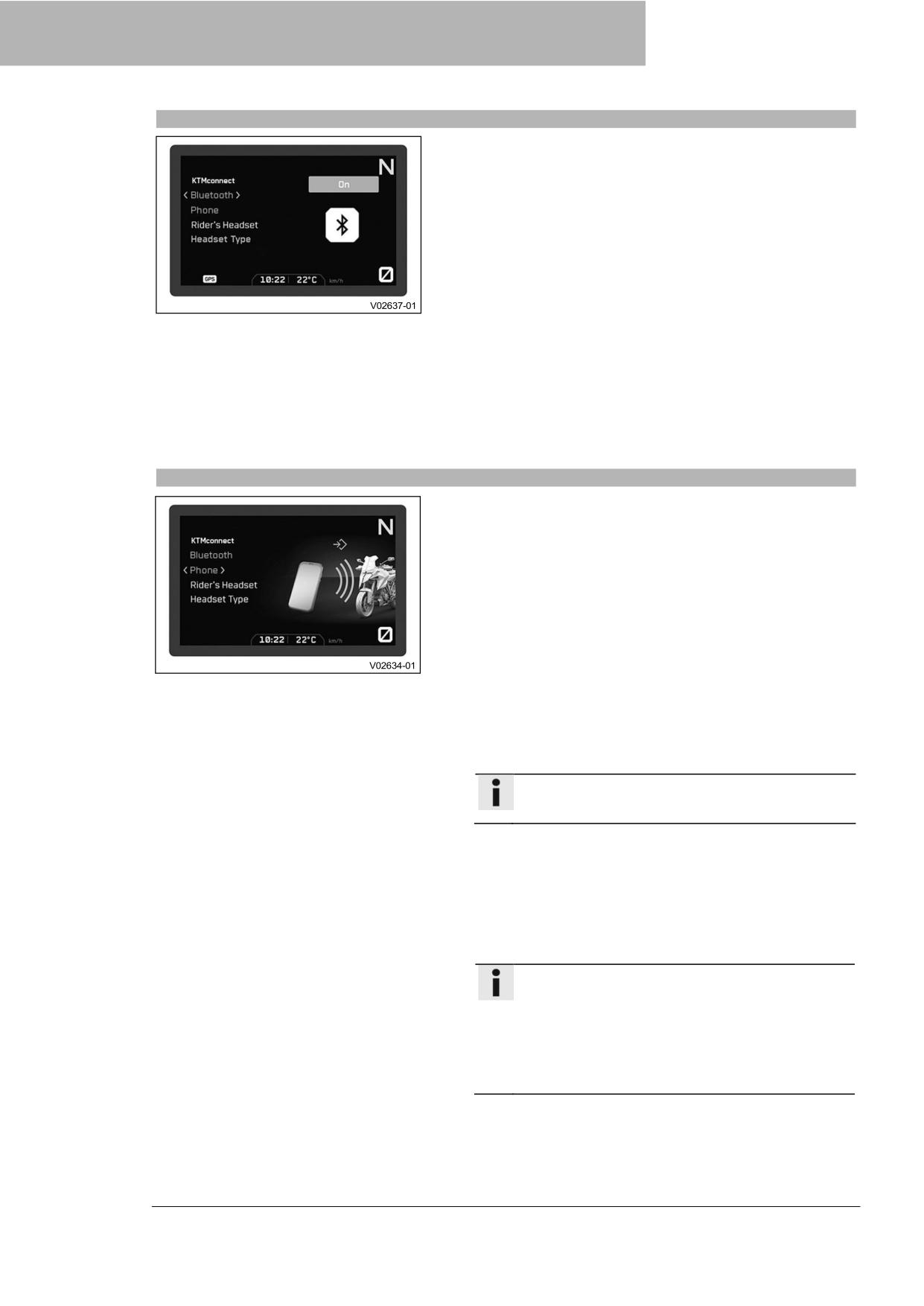

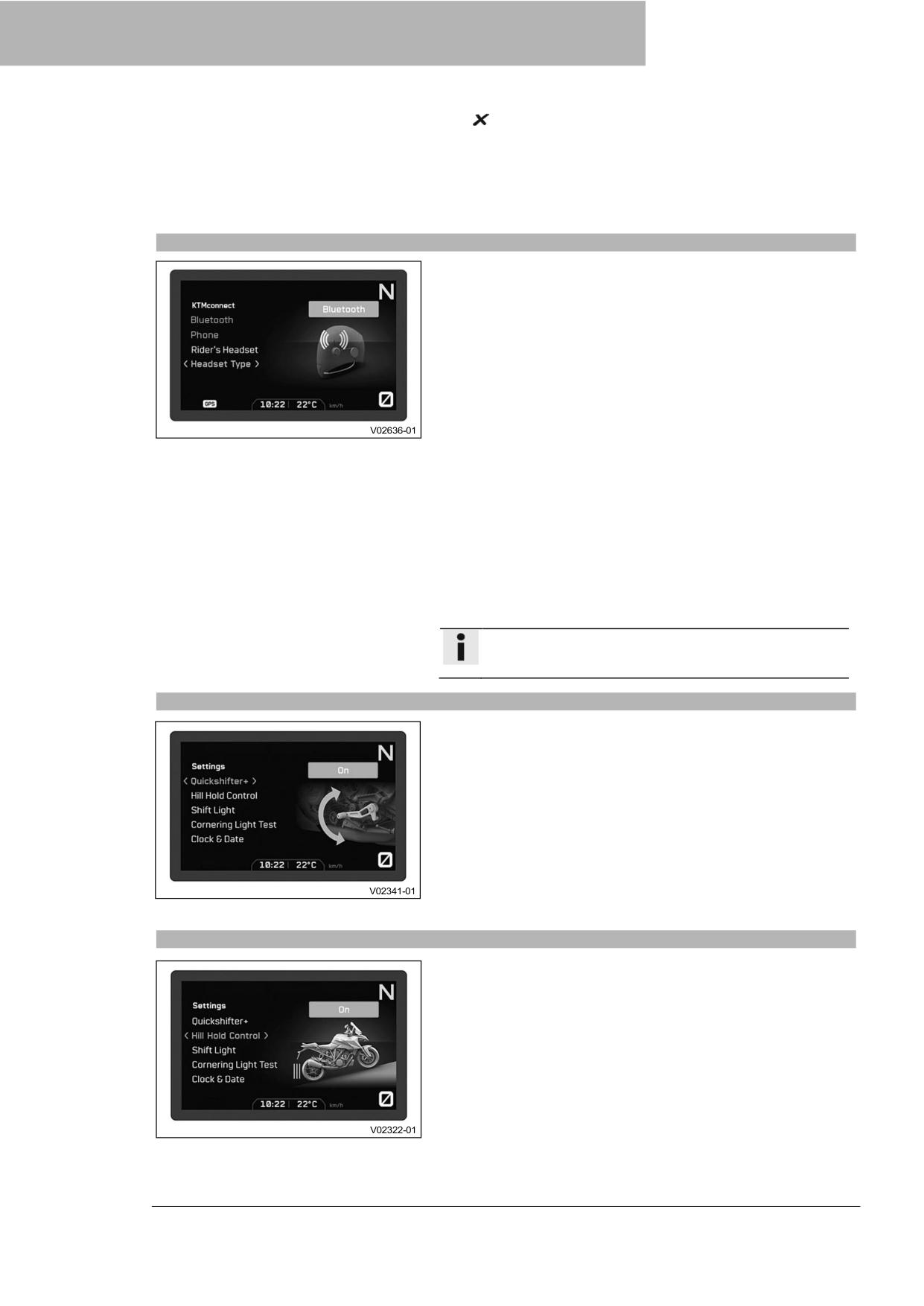

7.27.37 Bluetooth
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Bluetooth.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить Bluetooth.
Функция Bluetooth® должна быть активирована для
сопряжения подходящего мобильного телефона или гарнитуры
с транспортным средством.
Не каждый телефон и гарнитура подходят для сопряжения с
транспортным средством.
7.27.38 Телефон
Состояние
•
Мотоцикл неподвижен.
•
Функция Bluetooth активирована.
•
Функция Bluetooth® должна быть также активирована в
устройстве, с которым необходимо выполнить сопряжение.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет выделена
надпись Settings (Настройки). Нажмите кнопку SET (УСТА-
НОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Телефон. Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Информация
С транспортным средством может быть сопряжен
только один мобильный телефон.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет выделена
надпись New Pairing (Новое сопряжение). Нажмите кнопку
SET (УСТАНОВИТЬ), чтобы открыть подменю.
Транспортное средство начнет поиск подходящего
мобильного телефона. Если поиск был успешным,
название мобильного телефона отображается в подменю
New Pairing (Новое сопряжение). Нажмите кнопку SET
(УСТАНОВИТЬ), чтобы начать сопряжение.
Информация
Чтобы транспортное средство нашло мобильный
телефон, он должен быть виден через Bluetooth®.
Убедитесь, что конечное устройство находится в
правильном режиме сопряжения для управления
вызовами. Если конечное устройство сопряжено
только для воспроизведения мультимедиа,
функция вызова может не работать.
На комбинированной приборной панели появляется
сообщение о том, что транспортное средство теперь
готово к сопряжению. Подтверждение Passkey (Ключа
доступа) успешно завершает сопряжение с мобильным
телефоном.
56
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Информация
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Delete Pairing (Удалить
сопряжение). Нажмите кнопку SET (УСТАНО-
ВИТЬ), чтобы удалить сопряженное устройство.
Не каждый мобильный телефон подходит для
сопряжения с транспортным средством.
Переместите ранее сопряженное устройство в зону
действия транспортного средства, когда функция
Bluetooth® активна.
Устройство автоматически подключается к
транспортному средству.
Если устройство не будет автоматически подключено к
транспортному средству примерно через 30 секунд:
-
Снова включите питание транспортного средства
или повторите процедуру Нового сопряжения.
Подходящий мобильный телефон может быть сопряжен с
транспортным средством в подменю Phone (Телефон).
7.27.39 Гарнитура водителя
Состояние
•
Мотоцикл неподвижен.
•
Функция Bluetooth® активирована.
•
Функция Bluetooth® должна быть также активирована в
устройстве, с которым необходимо выполнить
сопряжение.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Rider's Headset (Гарнитура
водителя). Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись New Pairing (Новое сопряжение).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
подменю.
Транспортное средство начнет поиск подходящей
гарнитуры. Если поиск был успешным, название
гарнитуры водителя отображается в подменю Новое
сопряжение. Нажмите кнопку SET (УСТАНОВИТЬ),
чтобы начать сопряжение.
Информация
Гарнитура должна находиться в режиме
сопряжения, чтобы транспортное средство смогло
найти гарнитуру. Следуйте инструкциям в
руководстве пользователя гарнитуры.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не
будет выделена надпись Delete Pairing (Удалить
сопряжение). Сопряженное устройство можно
удалить, нажав кнопку УСТАНОВИТЬ.
Не каждая гарнитура подходит для сопряжения с
транспортным средством.
Переместите ранее сопряженное устройство в зону
действия транспортного средства, когда функция
Bluetooth® активна.
Устройство автоматически подключается к
транспортному средству.
57
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
Если устройство не будет автоматически
подключено к транспортному средству примерно
через 30 секунд:
-
Снова включите питание транспортного средства
или повторите процедуру Нового сопряжения.
В подменю Гарнитура водителя можно сопрячь с
транспортным средством подходящую гарнитуру водителя.
7.27.40 Тип гарнитуры
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Headset Type (Тип гарнитуры).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы изменить тип гарнитуры водителя.
Тип подключения гарнитуры водителя можно выбрать в
подменю Headset Type (Тип гарнитуры).
Гарнитура подключается непосредственно к смартфону с
помощью кабеля или Bluetooth® в Corded (Проводном)
режиме.
В режиме Bluetooth гарнитура подключается к транспортному
средству беспроводным способом через Bluetooth®.
Информация
Пункт меню Гарнитура водителя доступен только в
режиме Тип гарнитуры Bluetooth.
7.27.41 Квикшифтер + (опция)
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Quickshifter + (Квикшифтер +).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить Квикшифтер +.
7.27.42 Система помощи при старте на подъеме (опция)
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Hill Hold Control (Система помощи
при старте на подъеме).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить Систему помощи при
старте на подъеме.
58
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.27.43 Индикатор переключения
Состояние
•
Мотоцикл неподвижен.
•
ОДО > 1 000 км (621 миля).
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Shift Light (Индикатор
переключения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Скорость для предупреждающего светового сигнала
переключения передач можно настроить в меню Shift Light.
7.27.44 Состояние индикатора переключения
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Shift Light (Индикатор
переключения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись State (Состояние).
Используйте кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить предупреждающий
световой сигнал переключения передач.
7.27.45 ОБ/МИН1 индикатора переключения
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Shift Light (Индикатор
переключения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись RPM1 (ОБ/МИН1).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить значение для ОБ/МИН1.
Информация
Значение ОБ/МИН1 может быть установлено в
интервале 500 от 5 000 до 10 000 об/мин.
Значение ОБ/МИН1 не должно быть больше, чем
ОБ/МИН2.
Если обороты двигателя достигают
установленного значения ОБ/МИН1, индикатор
переключения мигает красным цветом.
59
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27.46 ОБ/МИН2 индикатора переключения
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Shift Light (Индикатор
переключения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись ОБ/МИН2.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить значение для ОБ/МИН2.
Информация
Значение ОБ/МИН2 может быть установлено в
интервале 500 между 5 000 и 10 000 об/мин.
Значение ОБ/МИН2 не должно быть меньше, чем
ОБ/МИН1.
Если обороты двигателя достигают
установленного значения ОБ/МИН2, весь дисплей
мигает красным цветом.
7.27.47 Проверка поворотного света
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ до тех пор, пока не
будет выделена надпись Cornering Light Test (Проверка
поворотного света).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
проверки левого или правого поворотного света.
Информация
После успешной проверки поворотный свет снова
автоматически выключается.
7.27.48 Часы и дата
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Clock & Date (Часы и дата).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
В меню Часы и дата можно настроить время, дату и форматы
отображения.
60
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.27.49 Формат часов
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Clock & Date (Часы и дата).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Clock Format (Формат часов).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить формат времени.
7.27.50 Формат даты
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Clock & Date (Часы и дата).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Date Format (Формат даты).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить формат даты.

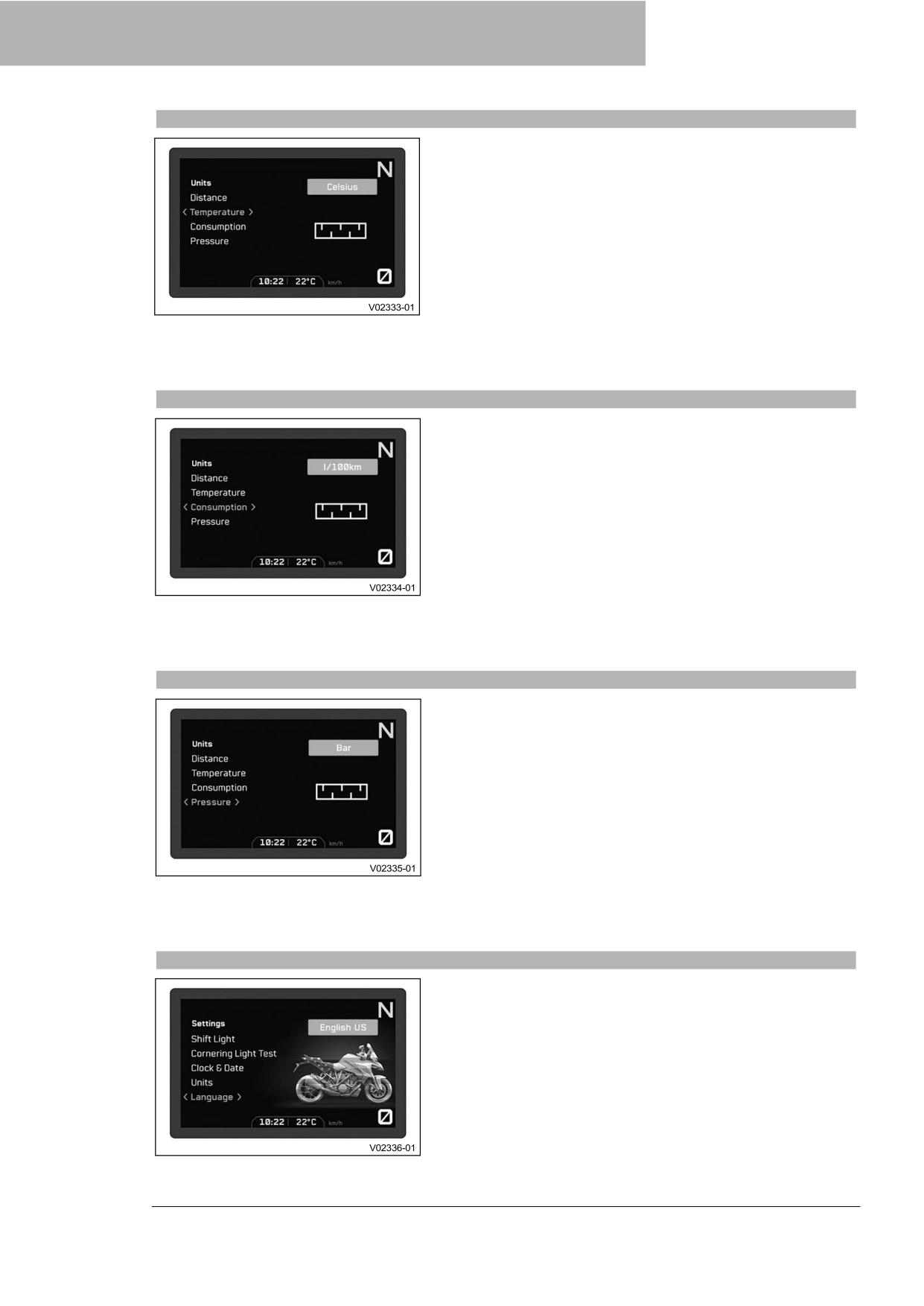

7.27.51 Единицы измерения
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Меню Единицы измерения позволяет настроить единицы
измерения или различные величины.
7.27.52 Единицы измерения расстояния
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Distance (Расстояние).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить единицу измерения расстояния.
61
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27.53 Единицы измерения температуры
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Temperature (Температура).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить единицу измерения температуры.
7.27.54 Единицы измерения расхода топлива
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Consumption (Расход топлива).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить единицу измерения расхода топлива.
7.27.55 Единицы измерения давления
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Pressure (Давление).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить единицу измерения давления.
7.27.56 Язык
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Language (Язык).
Нажмите кнопку ВПРАВО или ВЛЕВО для выбора языка.
Языки меню: американский английский, британский
английский, немецкий, итальянский, французский и испанский.
62
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.27.57 Настройки подогрева
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Подогрев рукоятки и подогрев сидений водителя и пассажира
можно включить или выключить в меню Settings Heating.
7.27.58 Настройки подогревающих рукояток
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Grips (Рукоятки).
Нажмите кнопку ВПРАВО или ВЛЕВО, чтобы включить
или выключить подогрев рукояток.
7.27.59 Настройки подогрева сиденья водителя
Состояние
•
Модель с подогревом сиденья водителя.
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Rider Seat (Сиденье водителя).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить подогрев переднего
водительского сиденья.
7.27.60 Настройки подогрева заднего сиденья
Состояние
•
Модель с подогревом пассажирского сиденья.
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
63
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Pillion Seat (Заднее сиденье).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить подогрев пассажирского
сиденья.
7.27.61 Дополнительные функции
Состояние
•
Мотоцикл неподвижен.
•
Мотоцикл с дополнительной функцией.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Extra Functions (Дополнительные
функции).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
подменю.
Информация
Перечислены нестандартные дополнительные
функции.
Актуальный каталог KTM PowerParts и доступное
программное обеспечение для вашего
транспортного средства можно найти на веб-сайте
KTM.
7.27.62 Установка времени и даты
Состояние
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку RIGHT (ВПРАВО) или SET
(УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Clock & Date (Часы и дата).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
64
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Установка часов
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Set Clock (Установить часы).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Часы.
Нажимайте кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
пока не будет установлен текущий час.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Минуты.
Нажимайте кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
пока не будет установлена текущая минута.
Нажмите кнопку НАЗАД, чтобы выйти из меню.
Время сохраняется.
Установка даты
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Set Date (Установить дату).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Day (День).
Нажимайте кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
пока не будет установлен текущий день.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Month (Месяц).
Нажимайте кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
пока не будет установлен текущий месяц.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Year (Год).
Нажимайте кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
пока не будет установлен текущий год.
Нажмите кнопку НАЗАД, чтобы выйти из меню.
Дата сохраняется.
65
8 ЭРГОНОМИКА
8.1

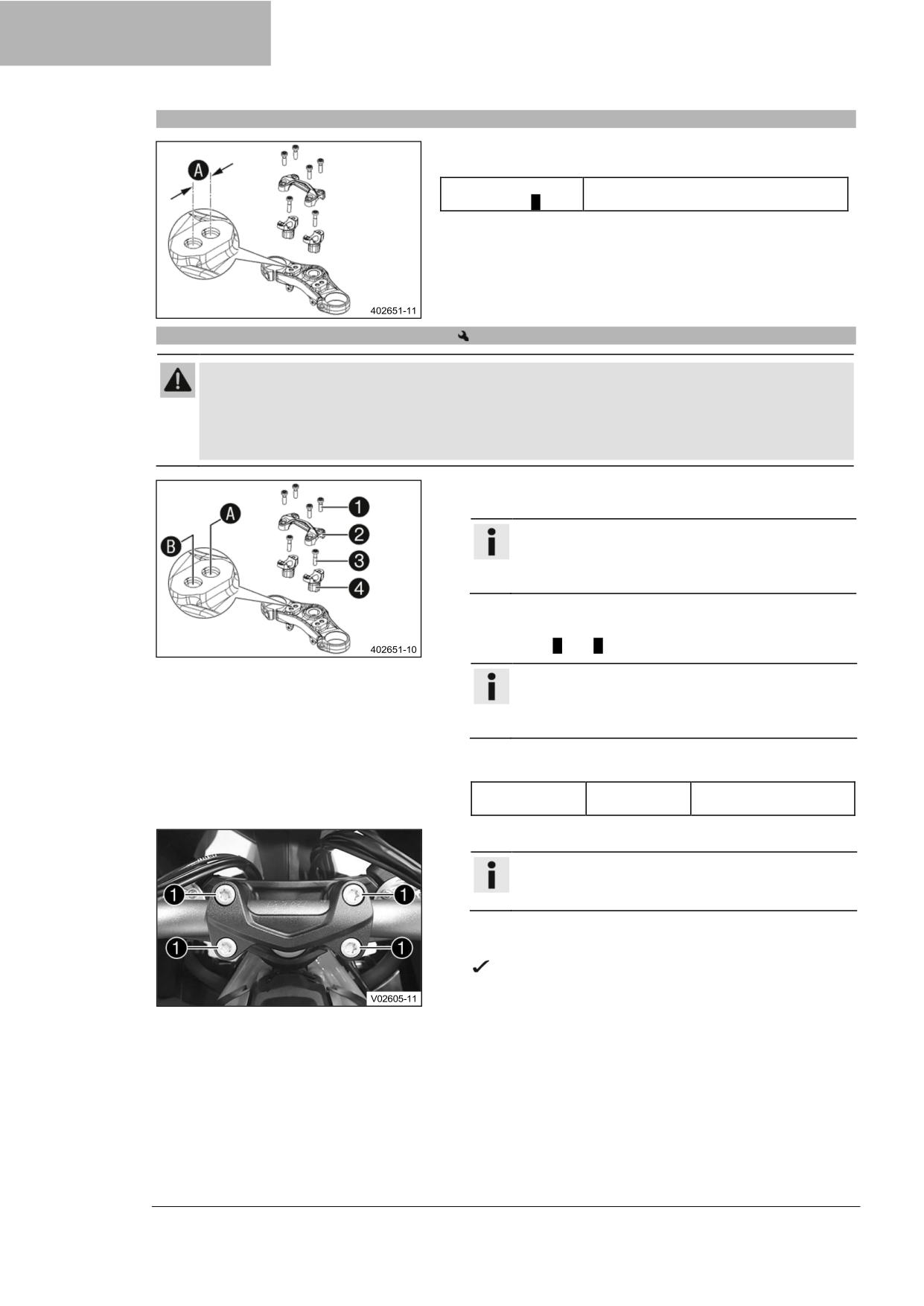

Положение руля
На верхней траверсе есть два отверстия на расстоянии A друг
от друга.
Расстояние между
15 мм (0,59 дюйма)
отверстиями A
Опоры руля можно повернуть на 180 °. Руль может быть
установлен в четырех различных положениях. Таким образом,
руль может быть установлен в наиболее удобном для
водителя положении.
8.2
Регулировка положения руля
Предупреждение
Опасность несчастных случаев Отремонтированный руль представляет собой угрозу
безопасности.
Если руль согнуть или выпрямить, материал подвергается усталостным нагрузкам. В результате
руль может сломаться.
Замените руль, если он поврежден или погнут.
Выкрутите винты ❶. Снимите рулевой зажим ❷.
Снимите руль и положите его назад.
Информация
Накройте комплектующие детали, чтобы защитить
их от повреждений. Не перегибайте кабели и
провода.
Выкрутите винты ❸. Снимите опоры руля ❹.
Установите опоры руля в нужной ориентации над
отверстием A или B.
Информация
Опоры руля длиннее и выше с одной стороны.
Расположите левую и правую опоры руля
равномерно.
Установите и затяните винты ❸.
Рекомендации
Винт, опора
M10
40 Нм (29,5 фунт-фут)
руля
Loctite®243™
Выставите руль.
Информация
Убедитесь, что кабели и проводка расположены
правильно.
Выставите рулевой зажим. Установите винты ❶, но пока
не затягивайте.
Надпись на руле находится в середине рулевого
зажима.
Сначала прикрутите рулевой зажим винтами ❶ к более
длинной и высокой стороне опор руля так, чтобы обе
части соприкасались.
66
ЭРГОНОМИКА
8
Равномерно затяните винты ❶.
Рекомендации
Винт, рулевой
M8
20 Нм (14,8 фунт-
зажим
фут)
Установите на транспортное средство и отрегулируйте
оба задних зеркала в горизонтальном положении.

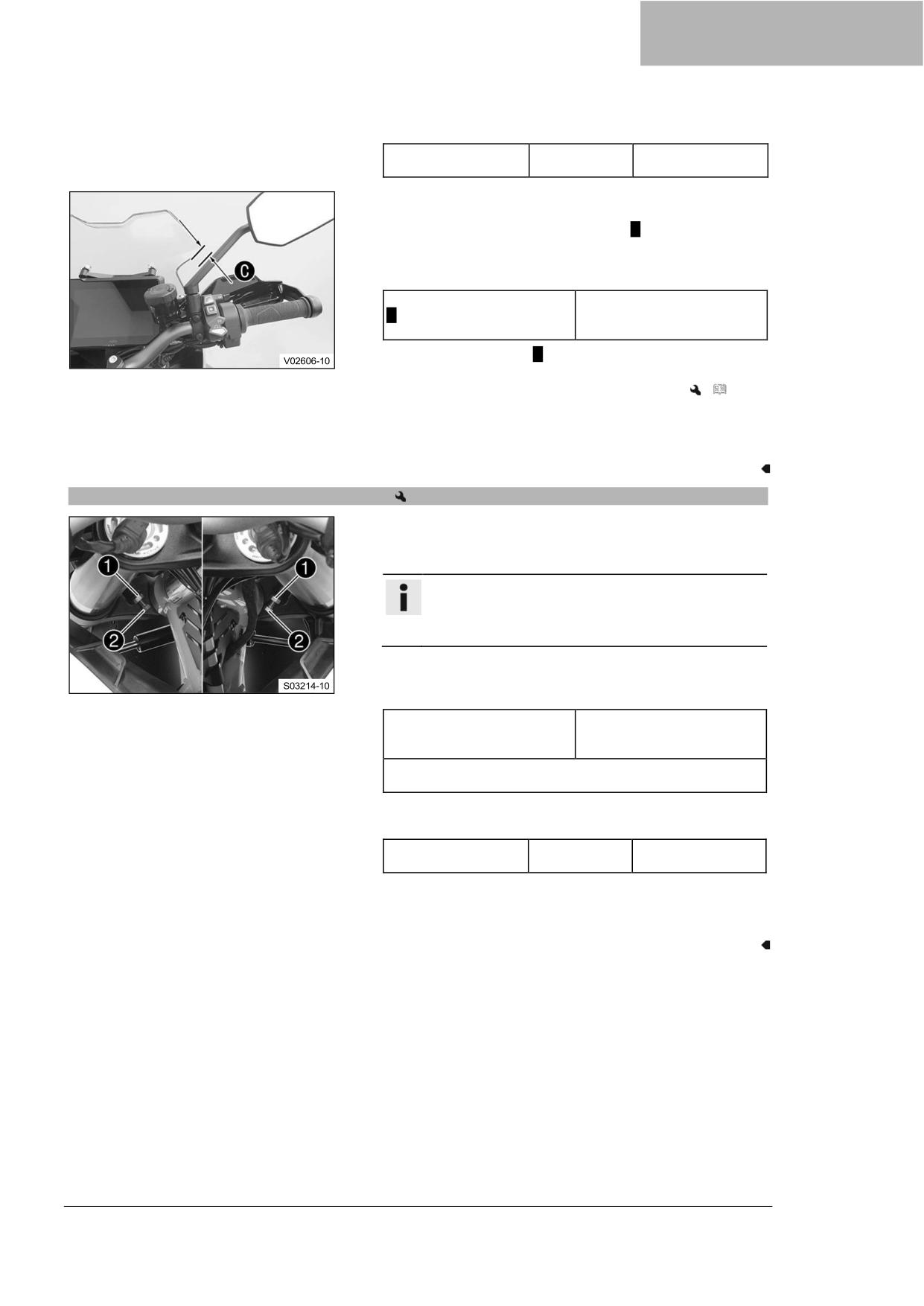

Проверьте минимальное расстояние C между стойкой
зеркала и ветровым стеклом после того, как руль был
ввинчен полностью.
Рекомендации
Минимальное расстояние
9 мм (0,35 дюйма)
C между стойкой зеркала
и ветровым стеклом
»
Если расстояние C между стойкой зеркала и
ветровым стеклом меньше минимального:
-
Отрегулируйте угол поворота руля.
(
стр.
67)
Убедитесь, что между органами управления и топливным
баком имеется достаточное пространство, когда руль
полностью ввинчен после завершения работ.
8.3
Регулировка угла поворота руля
Ослабьте гайки ❶.
Убедитесь, что после завершения работ угол поворота
руля остается достаточным.
Информация
Не выкручивайте винты до конца.
Винт должен быть закручен не менее чем на пять
полных оборотов.
Отрегулируйте угол поворота руля, поворачивая
регулировочные винты ❷ влево и вправо.
Рекомендации
Минимальное расстояние
9 мм (0,35 дюйма)
между стойкой зеркала и
ветровым стеклом
Поверните регулировочные винты ❷ так, чтобы
левый и правый углы поворота были одинаковыми
Затяните гайки ❶.
Рекомендации
Оставшиеся
M8
25 Нм (18,4 фунт-
гайки, шасси
фут)
Убедитесь, что между органами управления и топливным
баком имеется достаточное пространство, когда руль
полностью ввинчен после завершения работ.
67
8 ЭРГОНОМИКА
8.4
Регулировка ветрового стекла
Информация
Не выполняйте никаких регулировок во время езды.
Сдвиньте ветровое стекло вперед.
Ветровое стекло разблокировано.
Чтобы переместить ветровое стекло в нужное положение,
протолкните его вверх или вниз.
Потяните ветровое стекло назад.
Ветровое стекло заблокировано.
8.5
Регулировка исходного положения рычага сцепления
Протолкните рычаг сцепления вперед.
Отрегулируйте исходное положение рычага сцепления в
соответствии с размером вашей руки, повернув
регулировочный винт ❶.
Информация
Поверните регулировочный винт по часовой
стрелке, чтобы увеличить расстояние между
рычагом сцепления и рулем. Поверните
регулировочный винт против часовой стрелки,
чтобы уменьшить расстояние между рычагом
сцепления и рулем.
Диапазон регулировки ограничен. Поворачивайте
регулировочный винт только вручную, без
применения силы. Не выполняйте никаких
регулировок во время езды.
68
ЭРГОНОМИКА
8
8.6

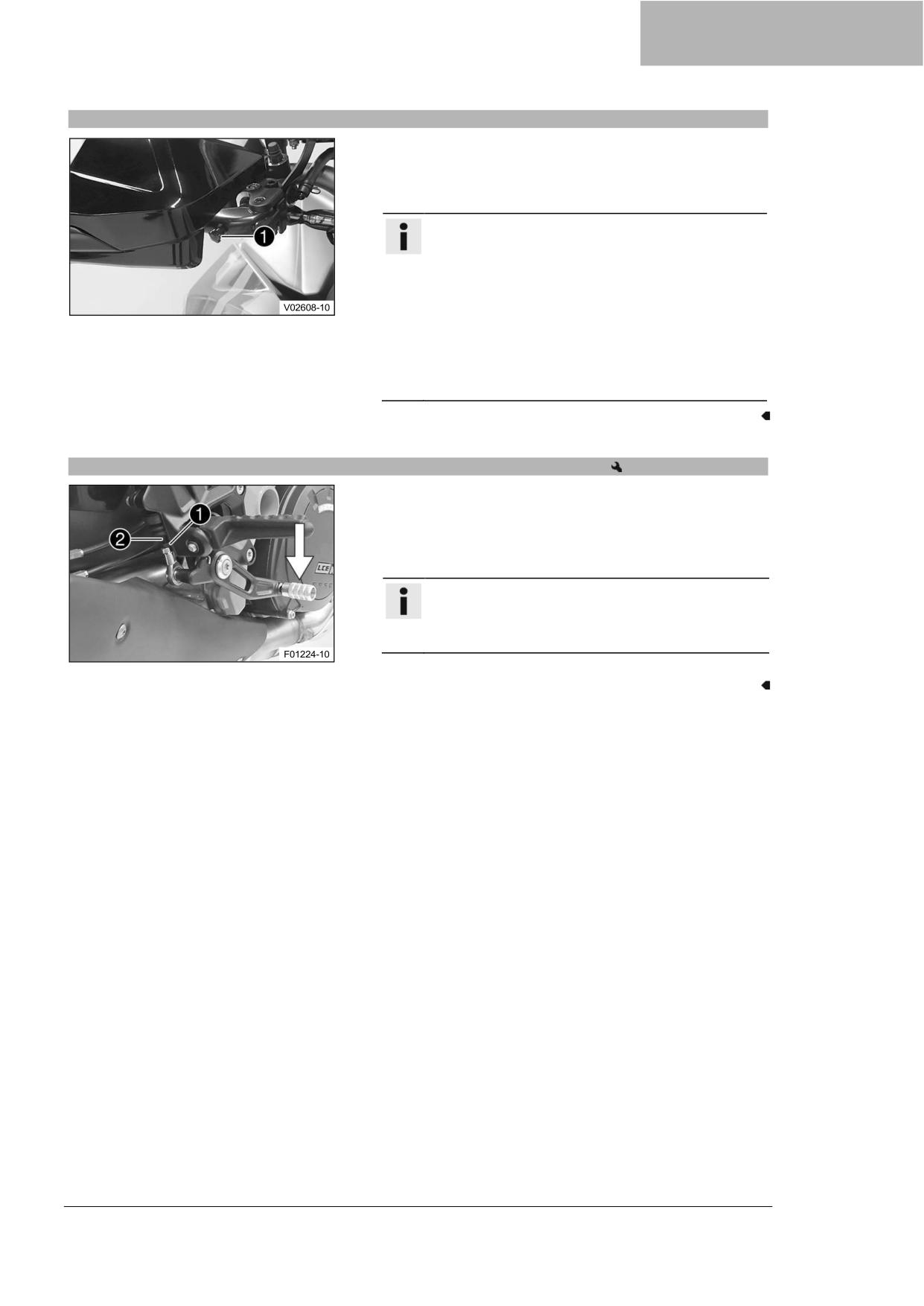

Регулировка исходного положения рычага переднего тормоза
Протолкните рычаг переднего тормоза вперед.
Отрегулируйте исходное положение рычага переднего
тормоза в соответствии с размером вашей руки, повернув
регулировочный винт ❶.
Информация
Поверните регулировочный винт по часовой
стрелке, чтобы увеличить расстояние между
рычагом переднего тормоза и рулем.
Поверните регулировочный винт против часовой
стрелки, чтобы уменьшить расстояние между
рычагом переднего тормоза и рулем.
Диапазон регулировки ограничен. Поворачивайте
регулировочный винт только вручную, без
применения силы. Не выполняйте никаких
регулировок во время езды.
8.7
Регулировка исходного положения педали ножного тормоза
Ослабьте гайку ❶.
Нажмите педаль ножного тормоза вниз, чтобы легче было
повернуть толкатель ❷.
Поворачивайте толкатель до тех пор, пока педаль
ножного тормоза не займет нужное положение.

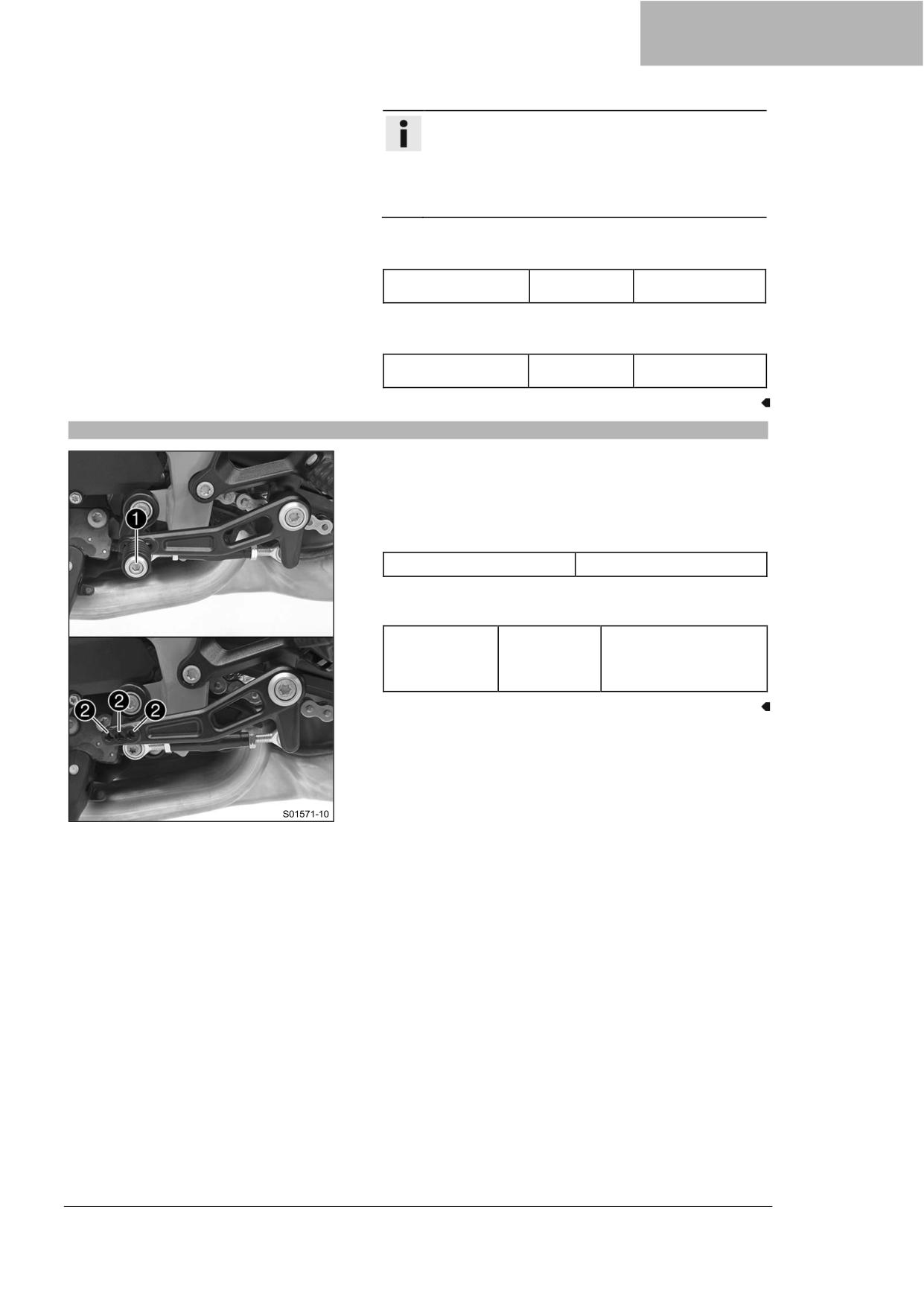

Информация
Диапазон регулировки ограничен.
Винт должен быть вкручен в шаровой шарнир не
менее чем на пять оборотов.
Контргайка ❶.
69
8 ЭРГОНОМИКА
8.8
Установка подножки педали ножного тормоза
Выверните винт ❶ вместе со подножкой рычага ножного
тормоза.
Для регулировки длины педали ножного тормоза
установите подножку педали ножного тормоза с помощью
винта ❶ в высверленное отверстие ❷.
Рекомендации
Стандарт
Среднее отверстие
Затяните винт ❶.
Рекомендации
Винт, подножка
M6
10 Нм (7,4 фунт-фут)
педали ножного
Loctite®243™
тормоза

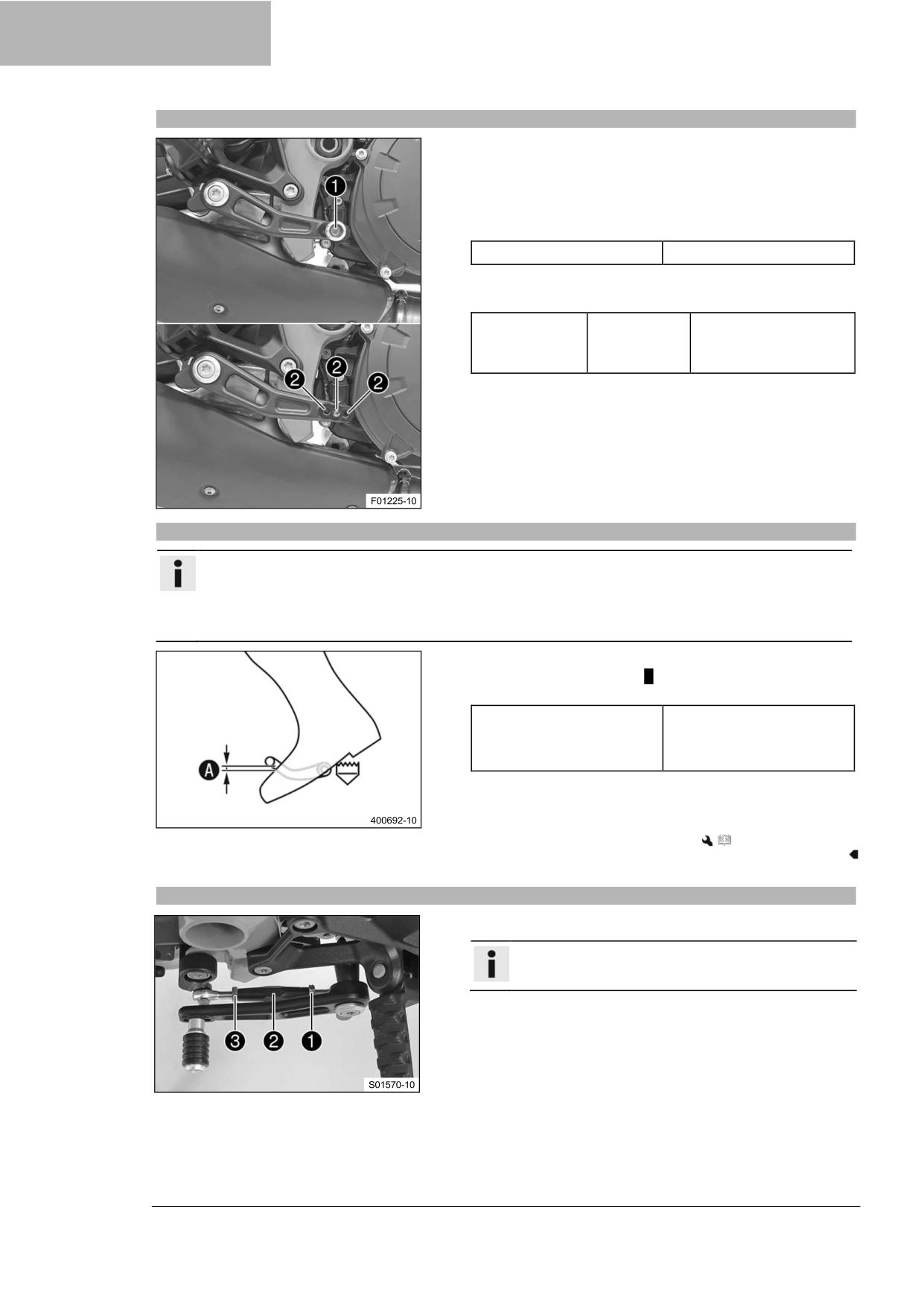

8.9
Проверка исходного положения педали переключения передач
Информация
Во время движения педаль переключения передач в исходном положении не должна касаться
ботинка водителя.
Если педаль переключения постоянно касается ботинка, коробка передач будет испытывать
чрезмерную нагрузку; это может привести к неисправности квикшифтера.
Сядьте на транспортное средство в положение для езды
и определите расстояние A между верхним краем вашего
ботинка и педалью переключения передач.
Расстояние между
10 ... 20 мм (0,39 ...
педалью переключения
0,79 дюйма)
передач и верхним краем
ботинка
»
Если расстояние не соответствует техническим
условиям:
-
Установите исходное положение рычага
переключения передач.
(
стр. 70)
8.10
Регулировка исходного положения педали переключения передач A
Ослабьте гайку 1, удерживающую резьбовую шпильку ❷.
Информация
Гайка ❶ имеет левостороннюю резьбу.
Ослабьте гайку ❸, удерживающую резьбовую
шпильку ❷.
Поверните резьбовую шпильку ❷, чтобы отрегулировать
рычаг переключения.
70
ЭРГОНОМИКА
8
Информация
Диапазон регулировки ограничен.
Педаль переключения передач не должна
соприкасаться с какими-либо
другими комплектующими деталями транспортного
средства во время процедуры переключения.
Затяните гайку ❸, удерживая резьбовую шпильку ❷.
Рекомендации
Гайка, тяга
12 Нм
M8
переключения
(8,9 фунт-фут)
Затяните гайку ❶, удерживая резьбовую шпильку ❷.
Рекомендации
Гайка, тяга
12 Нм
M8LH
переключения
(8,9 фунт-фут)
8.11
Установка оси педали переключения передач
Снимите винт ❶ вместе со осью педали переключения
передач.
Установите ось педали переключения передач с винтом в
одно из высверленных отверстий ❷ в зависимости от
желаемой длины педали.
Рекомендации
Стандарт
Среднее отверстие
Затяните винт.
Рекомендации
Винт, ось
M6
10 Нм (7,4 фунт-фут)
педали
Loctite®243™
переключен
ия передач
71
9 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
9.1
Совет по подготовке к началу использования
Опасно
Опасность несчастных случаев Водитель, не имеющий права управлять транспортным
средством, представляет опасность для себя и окружающих.
Не управляйте транспортным средством, если вы не в состоянии управлять им из-за
влияния алкоголя, наркотиков или лекарств.
Не управляйте транспортным средством, если вы инвалид или у вас расстройство психики.
Предупреждение
Риск получения травмы
Отсутствующая или некачественная защитная одежда
представляет повышенный риск для безопасности.
Во время любых поездок надевайте соответствующую защитную одежду: шлем, ботинки,
перчатки, а также брюки и куртку с защитными элементами.
Всегда носите защитную одежду, которая находится в хорошем состоянии и соответствует
законодательным нормам.
Предупреждение
Опасность столкновения
Различные рисунки протектора шин на переднем и заднем
колесе ухудшают характеристики управляемости.
Различные рисунки протектора шин могут значительно усложнить управление транспортным
средством.
Следите за тем, чтобы на переднее и заднее колесо устанавливались только шины с
одинаковым рисунком протектора.
Предупреждение
Опасность несчастных случаев Неодобренные или нерекомендованные шины и колеса влияют
на управляемость.
Используйте только шины/колеса, одобренные KTM с соответствующим индексом скорости.
Предупреждение
Опасность несчастных случаев Новые шины имеют сниженное сцепление с дорогой.
Контактная поверхность новых шин еще не стала шероховатой.
Обкатывайте новые шины при умеренной езде под переменным углом.
Этап обкатки
200 км (124 мили)
Предупреждение
Опасность несчастных случаев В случае перегрева тормозная система выходит из строя.
Если педаль ножного тормоза не отпущена, тормозные колодки постоянно схватываются.
Если вы не хотите тормозить, уберите ногу с педали ножного тормоза.
Информация
При эксплуатации транспортного средства помните, что чрезмерный шум может беспокоить
окружающих.
Убедитесь, что предпродажная проверка была проведена официальной мастерской KTM.
При передаче транспортного средства вы получите квитанцию о доставке.
Перед первой поездкой внимательно прочитайте все руководство пользователя.
Ознакомьтесь с органами управления.
Отрегулируйте мотоцикл в соответствии с вашими требованиями, как описано в главе "Эргономика".
Привыкните к управляемости мотоцикла в подходящем месте, прежде чем отправляться в более
длительную поездку. Старайтесь также ехать как можно медленнее, чтобы лучше почувствовать
мотоцикл.
При езде крепко держите руль обеими руками, а ноги держите на подножках.
Обкатайте двигатель.
72
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
9
9.2
Обкатка двигателя
Во время обкатки не превышайте указанные обороты двигателя.
Рекомендации
Максимальные обороты двигателя
В течение первой обкатки: 1 000 км (620 миль)
6 500 об/мин
После первой обкатки: 1 000 км (620 миль)
10 500 об/мин
Подсказка
Во время обкатки установите предупреждающий световой сигнал переключения передач на
указанные обороты двигателя.
Избегайте полного открытия дроссельной заслонки!
9.3
Нагружение транспортного средства
Предупреждение
Опасность несчастных случаев Общий вес и осевые нагрузки влияют на характеристики
управляемости.
Общий вес включает: мотоцикл, готовый к эксплуатации и с полным баком, водителя и пассажира
в защитной одежде и шлеме, а также багаж.
Не превышайте максимально допустимую общую массу или осевые нагрузки.
Предупреждение
Опасность несчастных случаев Неправильная установка кофров или мотоциклетного рюкзака
ухудшает характеристики управляемости.
Устанавливайте и закрепляйте кофры и мотоциклетный рюкзак в соответствии с
инструкциями производителя.
Предупреждение
Опасность несчастных случаев Перевозка багажа изменяет характеристики управляемости на
высокой скорости.
Адаптируйте свою скорость к грузоподъемности.
Ездите медленнее, если мотоцикл загружен кофрами или другим багажом.
Максимальная скорость с багажом
130 км/ч (80,8 миль/ч)
Предупреждение
Опасность несчастных случаев Перегрузка приведет к разрушению багажной системы.
Соблюдайте указания производителя по максимальной грузоподъемности, если на
мотоцикле установлены кофры.
Предупреждение
Опасность несчастных случаев Соскользнувший багаж ухудшает видимость.
Если задний фонарь закрыт, вы менее заметны для транспорта позади вас, особенно в темное
время суток.
Регулярно проверяйте, правильно ли закреплен ваш багаж.
Предупреждение
Опасность несчастных случаев Большая грузоподъемность изменяет характеристики
управляемости и увеличивает тормозной путь.
Адаптируйте свою скорость к грузоподъемности.
73
9 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
Предупреждение
Опасность несчастных случаев Соскользнувшие части багажа ухудшают управляемость.
- Регулярно проверяйте, правильно ли закреплен багаж.
Предупреждение
Опасность воспламенения Горячая выхлопная система может сжечь багаж.
- Закрепите багаж таким образом, чтобы он не мог быть сожжен или опален горячей выхлопной
системой.
Если перевозится багаж, убедитесь, что он прочно закреплен как можно ближе к центру
транспортного средства, и обеспечьте равномерное распределение веса между передними и
задними колесами.
Не превышайте максимально допустимый вес и максимально допустимые осевые нагрузки.
Рекомендации
Максимально допустимый общий вес
456 кг (1005 фунтов)
Максимально допустимая нагрузка на переднюю
165 кг (364 фунта)
ось
Максимально допустимая нагрузка на заднюю
320 кг (705 фунтов)
ось
74
ИНСТРУКЦИИ ПО ЕЗДЕ
10

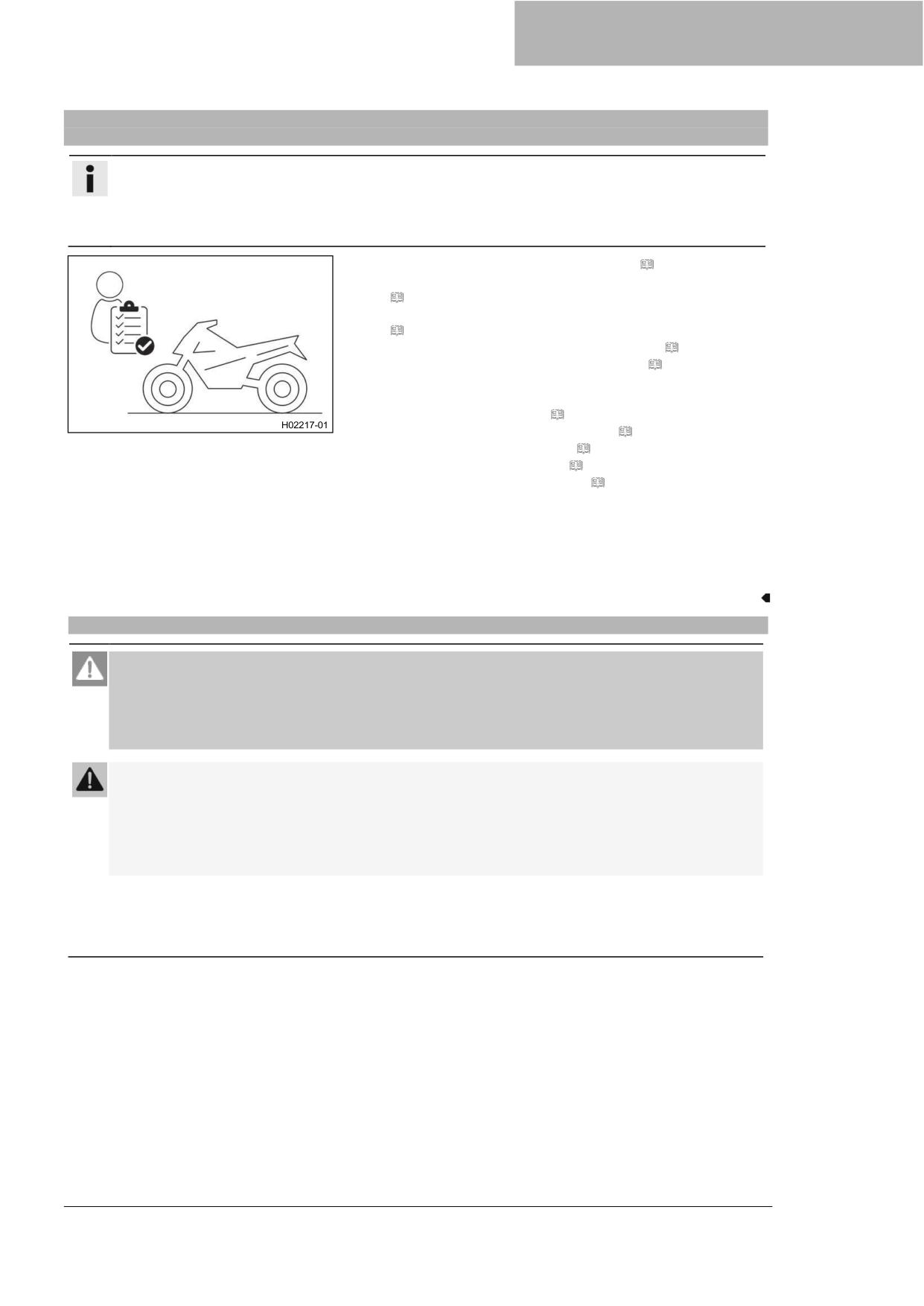

10.1
Проверки и меры по техническому обслуживанию при подготовке к
эксплуатации
Информация
Перед каждой поездкой проверяйте состояние транспортного средства и
убедитесь, что оно пригоден для езды по дорогам. Во время эксплуатации
транспортное средство должно находиться в идеальном техническом
состоянии.
Проверьте уровень моторного масла. ( стр. 136)
Проверьте уровень жидкости передних тормозов.
(
стр. 105)
Проверьте уровень жидкости задних тормозов.
(
стр. 108)
Проверьте передние тормозные колодки. ( стр. 107)
Проверьте задние тормозные колодки. ( стр. 109)
Проверьте правильность работы тормозной системы.
Проверьте уровень охлаждающей жидкости в
расширительном бачке. ( стр. 132)
Проверьте цепь на наличие грязи. ( стр. 94)
Проверьте натяжение цепи. ( стр. 95)
Проверьте состояние шин. ( стр. 115)
Проверьте давление в шинах. ( стр. 116)
Проверьте настройки всех органов управления и
убедитесь, что они работают безотказно.
Проверьте правильность работы электрической системы.
Проверьте, правильно ли закреплен багаж.
Проверьте настройку зеркала заднего вида.
Проверьте уровень топлива.
10.2
Запуск транспортного средства
Опасно
Опасность отравления Выхлопные газы токсичны, и их вдыхание может привести к потере
сознания и смерти.
При работе двигателя всегда следите за тем, чтобы вентиляция была надлежащей.
При запуске или работе двигателя в закрытом помещении используйте эффективный отвод
выхлопов.
Внимание
Опасность несчастных случаев Электронные компоненты и устройства защиты будут
повреждены, если 12-вольтовый аккумулятор разряжен или отсутствует.
Если 12-вольтовый аккумулятор разряжен или неисправен, могут возникнуть сбои в работе
электронных компонентов транспортного средства, особенно при запуске.
Никогда не эксплуатируйте транспортное средство с разряженным 12-вольтовым
аккумулятором или без 12-вольтового аккумулятора.
Примечание
Повреждение двигателя Высокие обороты при холодном двигателе негативно влияют на срок
службы двигателя.
Всегда запускайте прогретый двигатель на низких оборотах.
75

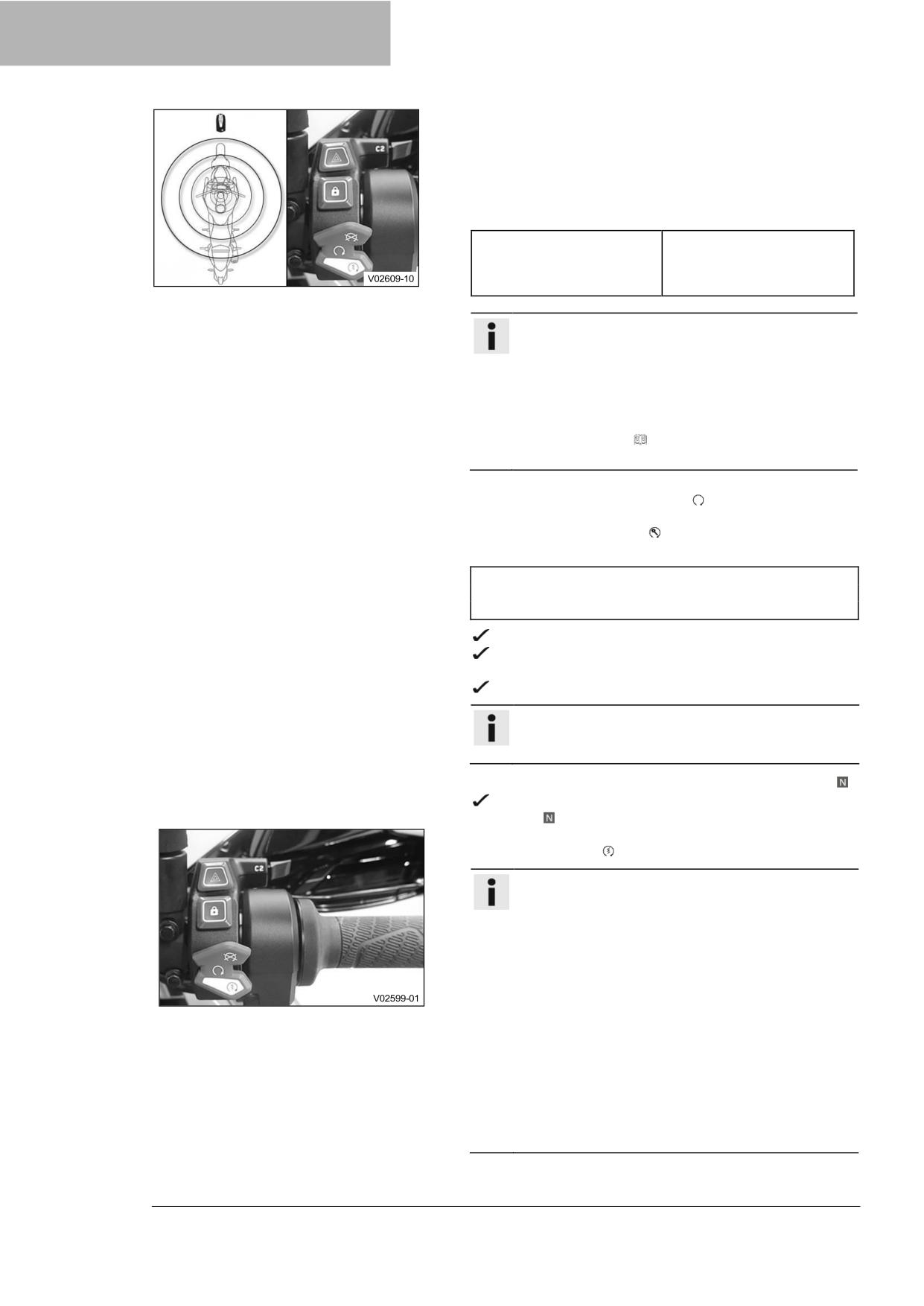

10 ИНСТРУКЦИИ ПО ЕЗДЕ
Снимите мотоцикл с боковой подставки и сядьте на
мотоцикл.
Переместите кнопку системы RACE-ON в зону замка
рулевой колонки.
Убедитесь, что кнопка системы RACE ON остается в зоне
досягаемости во время езды.
Рекомендации
Максимальный радиус
1,5 м (4,9 фута)
действия ключа системы
RACE-ON около замка
рулевой колонки
Информация
Дальность действия может уменьшаться из-за
снижения напряжения батарейки ключа системы
RACE ON и помех, создаваемых радиоволнами.
Если напряжение батарейки ключа системы
RACE-ON слишком низкое, необходимо поместить
один из ключей зажигания в область замка
рулевой колонки ( стр. 22) и после запуска
снова убрать его в безопасное место.
Убедитесь, что кнопка пуска/аварийный выключатель
находится в среднем положении .
Включите зажигание; для этого кратковременно нажмите
кнопку системы RACE-ON (не более 1 секунды).
Рекомендации
Во избежание сбоев в коммуникации блока управления
не выключайте и не включайте зажигание в быстрой
последовательности.
Рулевое управление разблокировано.
Выполняется проверка функционирования
комбинированной приборной панели.
При запуске гаснет сигнальная лампочка ABS.
Информация
Если рулевое управление не разблокируется,
слегка передвиньте руль.
Переключите коробку передач в нейтральное положение .
Загорается зеленая индикаторная лампа холостого
хода .
Переведите кнопку пуска/аварийный выключатель в
нижнее положение .
Информация
Переводите кнопку пуска/аварийный выключатель
в нижнее положение © только после завершения
проверки функционирования комбинированной
приборной панели. Не открывайте дроссельную
заслонку для пуска. Если попытка запуска не
увенчалась успехом, подождите 15 секунд перед
повторной попыткой пуска. После 6 неудачных
попыток пуска не повторяйте попыток, а вместо
этого проверьте транспортное средство на
наличие других неисправностей. Данный мотоцикл
оснащен системой безопасного пуска. Вы можете
запустить двигатель, только если коробка передач
находится в нейтральном положении или если
рычаг сцепления выжат при включенной передаче.
Если боковая подставка разложена и вы
включаете передачу, двигатель останавливается.
76

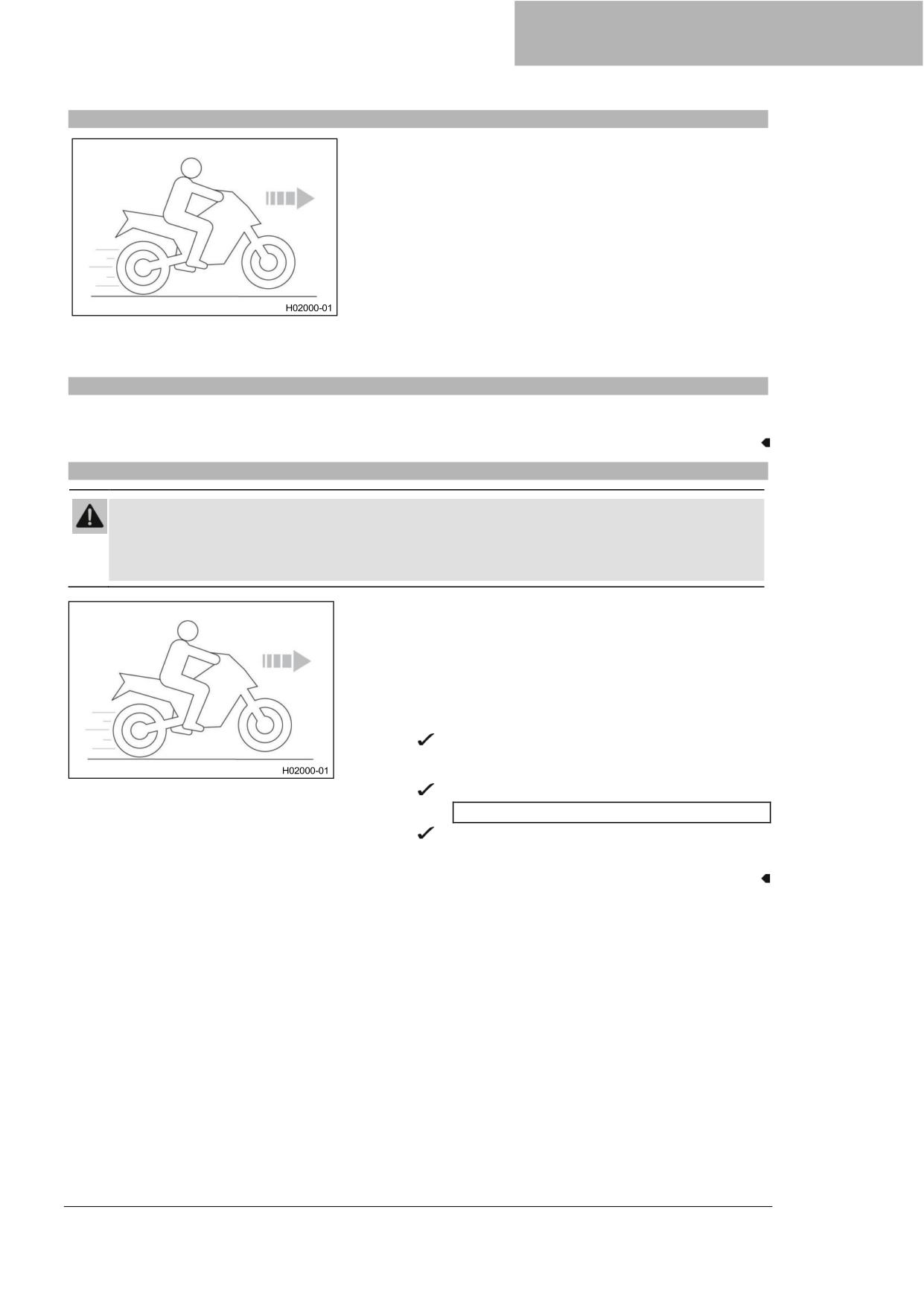

ИНСТРУКЦИИ ПО ЕЗДЕ
10
10.3
Лаунч контроль (опция)
Лаунч контроль - это дополнительная функция электроники
транспортного средства.
Лаунч контроль регулирует обороты двигателя для достижения
наилучшего разгона.
Лаунч контроль можно использовать для трогания не более
трех раз подряд. После третьего трогания Лаунч контроль
временно отключается, чтобы защитить двигатель, коробку
передач и систему охлаждения от перегрузок.
Лаунч контроль также отключается, если все условия для
активации больше не выполняются.
Лаунч контроль снова включается в следующих случаях:
двигатель работает не менее трех минут, двигатель выключен
в течение 20 минут или пройдено расстояние в 1,5 км (0,93
мили).
10.4
Трогание
Выжмите рычаг сцепления, включите первую передачу, медленно отпустите рычаг сцепления и
одновременно плавно откройте газ.
10.5
Трогание с помощью Лаунч контроль (опция)
Предупреждение
Опасность несчастных случаев Лаунч контроль обеспечивает очень мощный разгон, который
может оказаться слишком сложным для начинающего водителя.
Используйте функцию Лаунч контроль только при наличии соответствующего опыта.
Не используйте Лаунч контроль на дорогах общего пользования.
Состояние
Режим движения Track (опция) активирован.
Первая передача включена.
Индикаторная лампа TC не горит.
Температура охлаждающей жидкости: > 60 °C (> 140 °F)
Общий пройденный путь: > 1 000 км (> 620 миль)
-
Активируйте Лаунч контроль в комбинированной
приборной панели.
Количество доступных пусков отображается на
начальном экране.
-
Дайте полный газ, выжав рычаг сцепления.
Обороты двигателя регулируются.
6 500 об/мин
Индикаторная лампа TC быстро мигает.
-
Быстро, но контролируемым образом отпустите
рычаг сцепления.
77
10 ИНСТРУКЦИИ ПО ЕЗДЕ
10.6
Трогание с помощью СПСП (опция: система помощи при старте на подъеме)
СПСП - это дополнительная функция тормозной системы.
СПСП предотвращает случайный откат мотоцикла назад на
уклонах.
СПСП распознает остановку на уклонах и приводит в действие
задний тормоз.
После отпускания рычага тормоза тормозное усилие
сохраняется в течение максимум 5 секунд, пока мотоцикл не
движется вперед.
При трогании с места СПСП автоматически отпускает задний
тормоз.
Информация
Когда СПСП активна, мигает индикаторная лампа ПС.
При включении зажигания СПСП может быть
активна, даже если двигатель остановлен. Чтобы
откатиться назад при активной СПСП, подождите 5
секунд, переключитесь в нейтральное положение или
выключите зажигание.
Если по истечении 5 секунд СПСП не обнаруживает отката,
тормозное усилие автоматически плавно уменьшается.
При нажатии на педаль тормоза СПСП снова активируется.
10.7
Режим предотвращения езды на заднем колесе (опция)
Режим предотвращения езды на заднем колесе - это
дополнительная функция электроники транспортного средства.
Режим предотвращения езды на заднем колесе предназначен
для предотвращения подъема переднего колеса при разгоне.
78
ИНСТРУКЦИИ ПО ЕЗДЕ
10
10.8
Квикшифтер + (опция)
Если активирован квикшифтер + (опция), можно переключать
передачи вверх и вниз без включения сцепления.
Поскольку нет необходимости закрывать ручку газа, возможно
непрерывное переключение передач.
Функция квикшифтер + по положению вала переключения
передач проверяет, нужно ли начинать переключение, и
посылает соответствующий сигнал в систему управления
двигателем.
Если в комбинированной приборной панели функция
квикшифтер + отключена, то для каждого переключения
сцепление должно включаться обычным способом.
10.9
Переключение передач, езда
Предупреждение
Опасность несчастных случаев Резкое изменение нагрузки может привести к выходу
транспортного средства из-под контроля.
Избегайте внезапных изменений нагрузки и резких торможений.
Адаптируйте скорость к дорожным условиям.
Предупреждение
Опасность несчастных случаев Если вы переключаетесь на пониженную передачу при высоких
оборотах двигателя, заднее колесо блокируется, а двигатель начинает разгоняться.
Не переключайтесь на пониженную передачу при высоких оборотах двигателя.
Предупреждение
Опасность несчастных случаев Регулирование транспортного средства отвлекает внимание от
дорожного движения.
Все регулировки выполняйте на остановленном транспортном средстве.
Предупреждение
Риск получения травмы
При неправильном поведении пассажир может упасть с
мотоцикла.
Убедитесь, что пассажир правильно сидит на пассажирском сиденье, ставит ноги на
пассажирские подножки и держится за водителя или поручни.
Обратите внимание на нормативные документы, регулирующие минимальный возраст
пассажиров в вашей стране.
Предупреждение
Опасность несчастных случаев Рискованный стиль езды представляет собой большую
опасность.
Соблюдайте правила дорожного движения и двигайтесь с осторожностью и
предусмотрительностью, чтобы как можно раньше обнаруживать источники опасности.
79
10 ИНСТРУКЦИИ ПО ЕЗДЕ
Предупреждение
Опасность несчастных случаев Холодные шины имеют сниженное сцепление с дорогой.
Осторожно проезжайте первые километры каждой поездки на умеренной скорости, пока
шины не прогреются до рабочей температуры.
Предупреждение
Опасность несчастных случаев Новые шины имеют сниженное сцепление с дорогой.
Контактная поверхность новых шин еще не стала шероховатой.
Обкатывайте новые шины при умеренной езде под переменным углом.
Этап обкатки
200 км (124 мили)
Предупреждение
Опасность несчастных случаев Общий вес и осевые нагрузки влияют на характеристики
управляемости.
Общий вес включает: мотоцикл, готовый к эксплуатации и с полным баком, водителя и пассажира
в защитной одежде и шлеме, а также багаж.
Не превышайте максимально допустимую общую массу или осевые нагрузки.
Предупреждение
Опасность несчастных случаев Соскользнувшие части багажа ухудшают управляемость.
Регулярно проверяйте, правильно ли закреплен ваш багаж.
Предупреждение
Опасность несчастных случаев Падение может привести к более серьезным повреждениям
транспортного средства, чем может показаться на первый взгляд.
Проверяйте транспортное средство после падения так же, как и при подготовке к
эксплуатации.
Примечание
Повреждение двигателя
Нефильтрованный всасываемый воздух негативно влияет на срок
службы двигателя.
Пыль и грязь попадают в двигатель без воздушного фильтра.
Эксплуатируйте транспортное средство только в том случае, если оно оснащено воздушным
фильтром.
Примечание
Отказ двигателя
Перегрев повреждает двигатель.
При появлении предупреждения о температуре охлаждающей жидкости немедленно остановитесь,
соблюдая осторожность, чтобы не подвергать опасности себя и других участников движения.
Дайте двигателю и системе охлаждения остыть.
Проверьте и, при необходимости, откорректируйте уровень охлаждающей жидкости в системе
охлаждения, пока она находится в охлажденном состоянии.
Примечание
Повреждение коробки передач Неправильное использование функции легкого переключения приведет к
повреждению коробки передач.
Функцию легкого переключения можно использовать, только если эта функция активирована в
комбинированной приборной панели.
Функция легкого переключения неактивна, если вы вытягиваете рычаг сцепления на себя.
Используйте функцию легкого переключения только в указанном диапазоне скоростей.
Информация
Если во время езды вы услышите необычные звуки, немедленно остановитесь, выключите
двигатель и обратитесь в официальную мастерскую KTM.
80
ИНСТРУКЦИИ ПО ЕЗДЕ
10
Переключайтесь на более высокую передачу, если
позволяют условия (уклон, дорожная ситуация и т.д.).
Отпустите газ, одновременно нажимая рычаг сцепления,
переключитесь на следующую передачу, отпустите рычаг
сцепления и дайте газ.
Информация
Положения передач показаны на рисунке.
Положение холостого хода находится между
первой и второй передачами. Первая передача
используется для трогания или для крутых
склонов.
После достижения максимальной скорости, полностью
открыв ручку газа, поверните газ обратно, чтобы он был
открыт на ¾. Это почти не снизит скорость, но расход
топлива будет значительно меньше.
Разгоняйтесь только до скорости, соответствующей
дорожному покрытию и погодным условиям. В частности,
при поворотах, не переключайтесь и разгоняйтесь очень
осторожно.
При необходимости тормозите и одновременно
закрывайте газ, чтобы переключиться на нижнюю
передачу.
Потяните рычаг сцепления и переключитесь на более
низкую передачу, медленно отпустите рычаг сцепления и
откройте газ или снова переключите передачу.
Если двигатель заглохнет (например, на перекрестке),
просто потяните рычаг сцепления и переведите кнопку
пуска/аварийный выключатель в нижнее положение .
Коробка передач не должна быть переключена в
нейтральное положение.
Выключайте двигатель, если предполагается длительная
работа на холостом ходу или стоянка.
Если во время поездки загорается сигнальная лампа
давления масла
, остановитесь, как только это будет
безопасно, и выключите двигатель. Обратитесь в
официальную мастерскую KTM.
Если во время поездки загорается лампа индикации
неисправности
, как можно скорее обратитесь в
официальную мастерскую KTM.
Если во время поездки загорается общий
предупреждающий световой сигнал
, на дисплее в
течение 10 секунд отображается сообщение.
Информация
Очень важные сообщения сохраняются в меню
Предупреждения.
Если на комбинированной приборной панели появляется
предупреждение об обледенении, дороги могут быть
покрыты льдом. Регулируйте скорость в соответствии с
дорожными условиями.
Состояние
Включен квикшифтер + (опция).
-
Если в комбинированной приборной панели
включена функция квикшифтер +, можно
переключать передачи вверх в указанном диапазоне
оборотов двигателя, не нажимая рычаг сцепления.
81

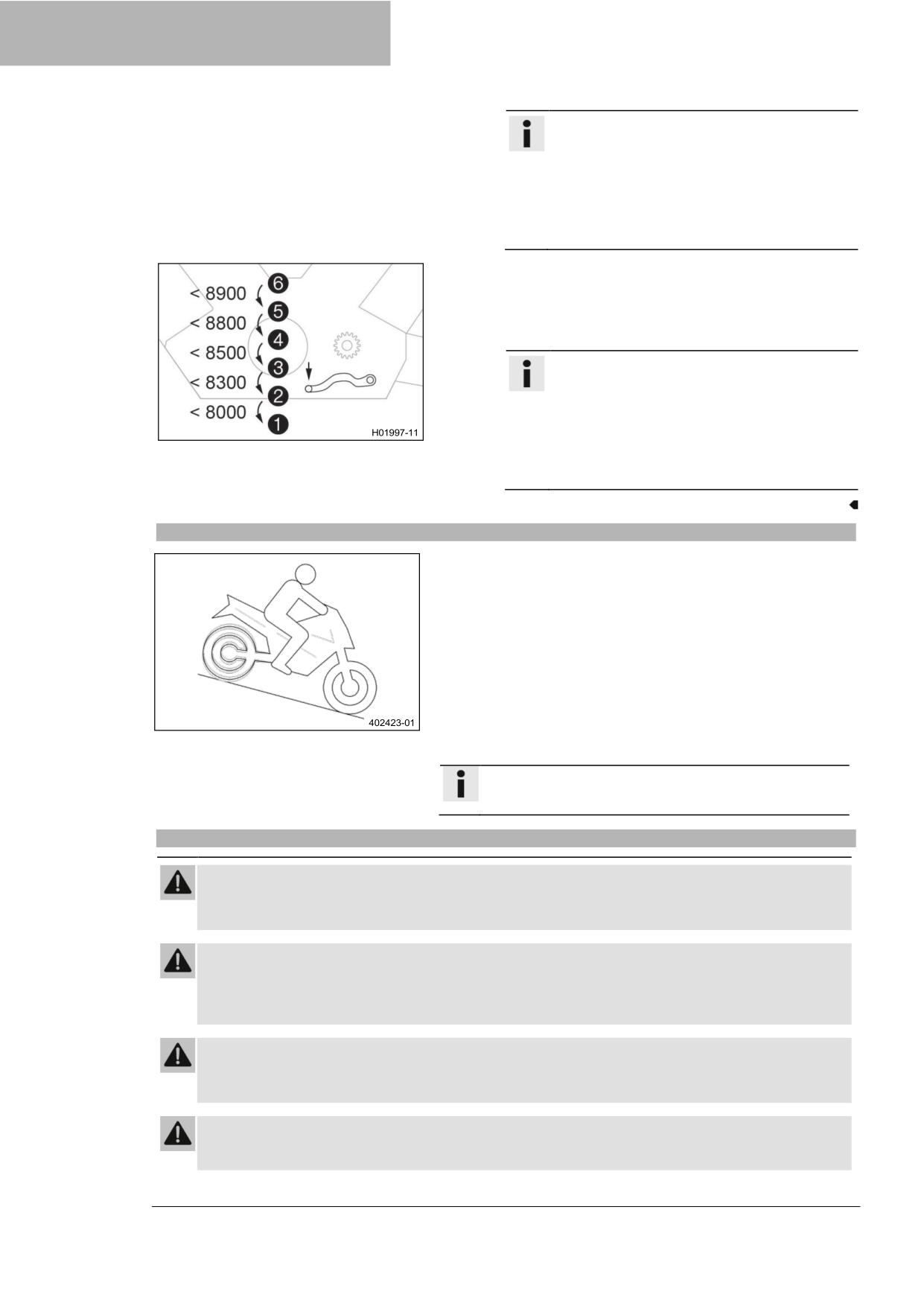

10 ИНСТРУКЦИИ ПО ЕЗДЕ
Информация
Минимальная частота вращения двигателя
перед переключением передачи на более
высокую в оборотах в минуту показана на
рисунке.
Быстро отпустите педаль переключения
передач до упора, не меняя положения
ручки газа.
Если в комбинированной приборной панели
включена функция квикшифтер +, то в указанном
диапазоне оборотов двигателя можно
переключиться на нижнюю передачу, не нажимая
рычаг сцепления.
Информация
Максимальная частота вращения двигателя в
оборотах в минуту перед переключением
передачи на более низкую показана на
рисунке.
Быстро нажмите педаль переключения
передач до упора, не меняя положения
рукоятки дроссельной заслонки.
10.10
MSR (опция)
MSR (motor slip regulation - регулировка скольжения двигателя)
является дополнительной вспомогательной функцией
управления двигателем.
Если эффект торможения двигателем слишком велик, MSR
предотвращает блокировку или уход заднего колеса на
наклонной плоскости.
Чтобы избежать проскальзывания заднего колеса, MSR
открывает дроссельную заслонку только настолько, насколько
это несомненно необходимо.
MSR применяется на поверхностях, где коэффициент трения
слишком мал для размыкания проскальзывающего сцепления.
Чтобы еще больше повысить безопасность езды, MSR зависит
от уклона.
Информация
Когда MTC на поворотах выключена или активен
режим ABS Supermoto, MSR не работает.
10.11
Применение тормозов
Предупреждение
Опасность несчастных случаев Влага и грязь ухудшают работу тормозной системы.
Осторожно затормозите несколько раз, чтобы высушить и удалить грязь с тормозных
колодок и тормозных дисков.
Предупреждение
Опасность несчастных случаев "Ватная" точка схватывания на переднем или заднем тормозе
снижает эффективность торможения.
Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В
вашей официальной мастерской KTM будут рады помочь).
Предупреждение
Опасность несчастных случаев В случае перегрева тормозная система выходит из строя.
Если педаль ножного тормоза не отпущена, тормозные колодки постоянно схватываются.
Если вы не хотите тормозить, уберите ногу с педали ножного тормоза.
Предупреждение
Опасность несчастных случаев Большая общая масса увеличивает тормозной путь.
Учитывайте увеличение тормозного пути при перевозке пассажира или багажа.
82
ИНСТРУКЦИИ ПО ЕЗДЕ
10
Предупреждение
Опасность несчастных случаев Соль на дорогах ухудшает работу тормозной системы.
Осторожно затормозите несколько раз, чтобы удалить соль с тормозных колодок и тормозных
дисков.
Предупреждение
Опасность несчастных случаев ABS может увеличить тормозной путь в некоторых ситуациях.
Применяйте тормоза в зависимости от ситуации во время передвижения и состояния
дорожного покрытия.
Предупреждение
Опасность несчастных случаев Чрезмерно сильное нажатие на тормоза блокирует колеса.
Эффективность системы ABS обеспечивается только в том случае, если она включена.
Оставьте систему ABS включенной, чтобы воспользоваться защитным эффектом.
Предупреждение
Опасность несчастных случаев Средства помощи при вождении могут снизить вероятность
падения только в физических пределах. Не всегда возможно компенсировать экстремальные
ситуации во время передвижения, например, с багажом, загруженным с высоким центром
тяжести, переменным дорожным покрытием, крутыми спусками или полным торможением без
выключения передачи.
Адаптируйте свой стиль езды к дорожным условиям и своим водительским способностям.
При торможении отпустите педаль газа и одновременно задействуйте передний и задний тормоза.
Информация
Когда включена система ABS, вы можете достичь максимального тормозного усилия даже на
поверхностях с низким сцеплением, таких как песчаная, мокрая или скользкая местность, без
блокировки колес.
Предупреждение
Опасность несчастных случаев Заднее колесо может заблокироваться из-за эффекта
торможения двигателем.
Выжмите сцепление, если вы выполняете экстренное или полное торможение, или если
вы тормозите на скользкой поверхности.
Предупреждение
Опасность несчастных случаев Наклонная поверхность или боковой уклон уменьшает
максимально возможную задержку.
По возможности заканчивайте торможение перед входом в поворот.
Всегда заканчивайте торможение перед входом в поворот. Переключитесь на более низкую
передачу, соответствующую скорости движения.
На длинных спусках используйте тормозящее действие двигателя. Переключитесь на одну или две
передачи вниз, но не увеличивайте излишне обороты двигателя. Таким образом, вам придется
тормозить гораздо меньше, а тормоза не будут перегреваться.
10.12
Остановка, парковка
Предупреждение
Риск получения травмы
Люди, действующие без разрешения, подвергают опасности
себя и других.
Если действующий приемопередатчик находится в пределах досягаемости, транспортное
средство можно завести.
Не оставляйте транспортное средство без присмотра, если двигатель работает.
Не оставляйте транспортное средство без присмотра, если ключ системы RACE-ON или
черный ключ зажигания находятся рядом с транспортным средством.
Защищайте транспортное средство от доступа посторонних лиц.
Если вы оставляете транспортное средство без присмотра, заблокируйте рулевое
управление.
83
10 ИНСТРУКЦИИ ПО ЕЗДЕ
Предупреждение
Опасность ожогов
Некоторые детали транспортного средства сильно нагреваются при его
эксплуатации.
Не прикасайтесь к таким деталям, как выхлопная система, радиатор, двигатель,
амортизатор или тормозная система, пока детали транспортного средства не остыли.
Дайте деталям транспортного средства остыть, прежде чем выполнять какие-либо работы
на транспортном средстве.
Примечание
Повреждения Неправильный порядок действий при парковке может привести к повреждению
транспортного средства.
Значительный ущерб может быть нанесен, если транспортное средство укатится или упадет.
Комплектующие детали для парковки транспортного средства рассчитаны только на вес транспортного
средства.
Паркуйте транспортное средство на твердой и ровной поверхности.
Следите за тем, чтобы никто не сидел на транспортном средстве, когда оно припарковано на
подножке.
Примечание
Опасность воспламенения
Горячие комплектующие детали транспортного средства представляют
опасность воспламенения и взрыва.
Не паркуйте транспортное средство рядом с легковоспламеняющимися или взрывоопасными
материалами.
Дайте транспортному средству остыть, прежде чем накрывать его.
Задействуйте тормоза на мотоцикле.
Переключите коробку передач в нейтральное положение .
Выключите зажигание - для этого кратковременно нажмите кнопку системы RACE-ON (не более 1
секунды) при включенном зажигании.
Информация
Если двигатель выключен с помощью аварийного выключателя, а зажигание остается
включенным с помощью кнопки системы RACE-ON, питание большинства потребителей
электроэнергии остается бесперебойным. Это приводит к разрядке 12-вольтового
аккумулятора. Поэтому всегда выключайте двигатель кнопкой системы RACE-ON -
аварийный выключатель предназначен только для экстренных случаев.
Припаркуйте транспортное средство на твердой поверхности.
Выдвиньте боковую подставку вперед ногой до упора и обоприте на нее мотоцикл.
Сдвиньте руль до упора влево, нажмите и удерживайте кнопку системы RACE-ON (не менее 2
секунд).
Рулевое управление заблокировано.
Информация
Если блокировка рулевого управления не срабатывает, слегка передвиньте руль.
10.13
Транспортировка
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
Паркуйте транспортное средство на твердой и ровной поверхности.
Примечание
Опасность воспламенения
Горячие комплектующие детали транспортного средства представляют
опасность воспламенения и взрыва.
Не паркуйте транспортное средство рядом с легковоспламеняющимися или взрывоопасными
материалами.
Дайте транспортному средству остыть, прежде чем накрывать его.
84

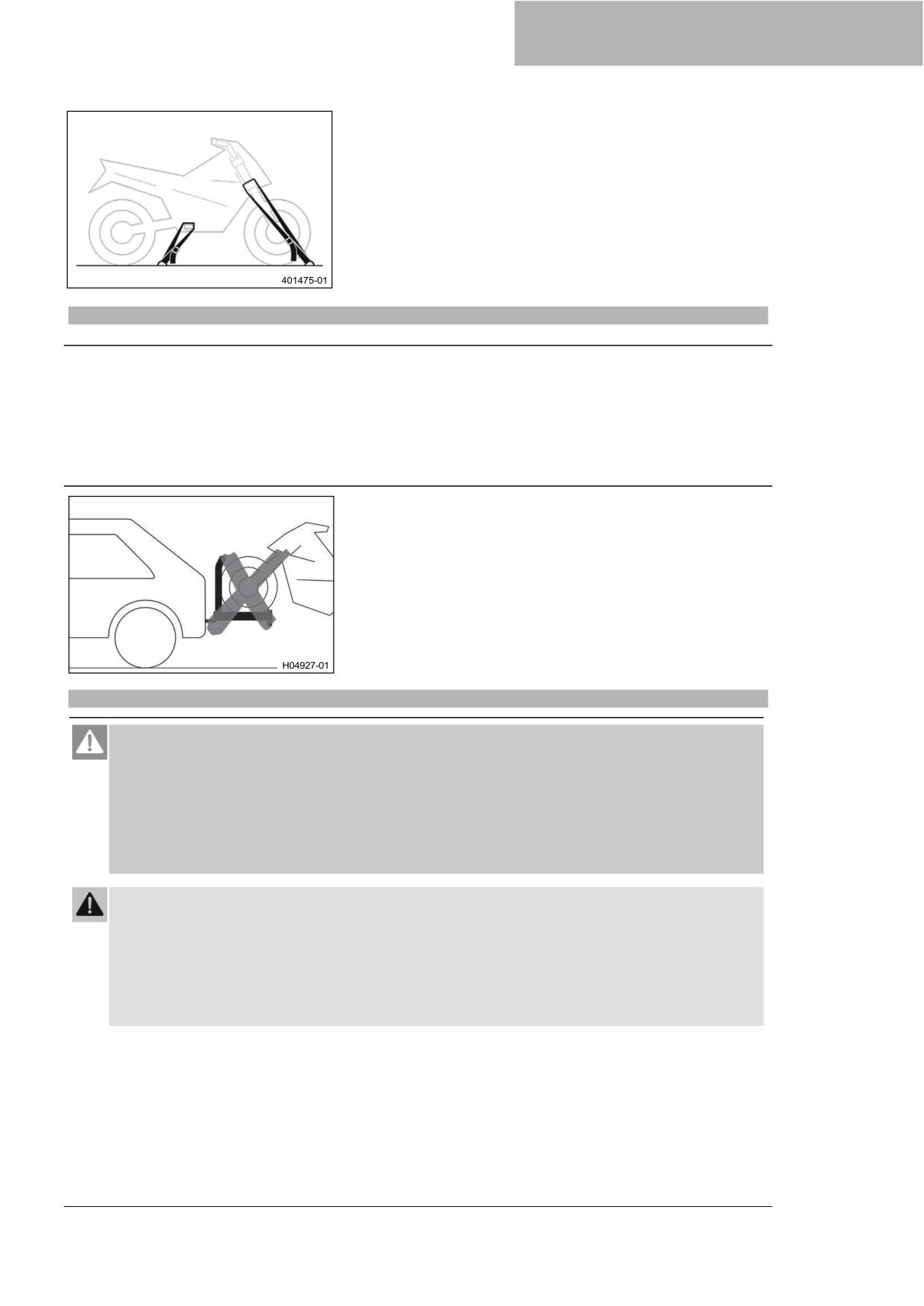

ИНСТРУКЦИИ ПО ЕЗДЕ
10
Выключите двигатель.
Используйте натяжные ремни или другие подходящие
устройства, чтобы обезопасить мотоцикл от падения или
откатывания.
10.14
Буксировка в случае выхода из строя
Примечание
Опасность повреждения
Буксировка с помощью буксирного автомобиля не является подходящим
методом восстановления транспортного средства.
При буксировке возможно повреждение трансмиссии или коробки передач.
Не используйте буксировочное оборудование, при котором колеса сломанного транспортного
средства остаются на дороге и вращаются при буксировке.
Всегда перевозите сломанное транспортное средство на прицепе или на погрузочной площадке
транспортного автомобиля.
Убедитесь, что сломанное транспортное средство
правильно закреплено на прицепе или транспортном
автомобиле.
Соблюдайте местные правила эвакуации сломанных
транспортных средств.
10.15
Заправка топливом
Опасно
Опасность воспламенения
Топливо легко воспламеняется.
Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.
Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.
Выключайте двигатель при заправке топливом.
Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного
средства.
Если топливо пролилось, немедленно вытрите его.
Соблюдайте технические требования при заправке топливом.
Предупреждение
Опасность отравления Топливо ядовито и представляет опасность для здоровья.
Избегайте контакта топлива с кожей, глазами и одеждой.
В случае проглатывания топлива немедленно обратитесь к врачу.
Не вдыхайте пары топлива.
В случае контакта с кожей промойте пораженный участок большим количеством воды.
Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.
Смените одежду в случае попадания на нее топлива.
85
10 ИНСТРУКЦИИ ПО ЕЗДЕ
Примечание
Повреждения Недостаточное качество топлива приводит к быстрому засорению топливного фильтра.
В некоторых странах и регионах качество и чистота имеющегося топлива могут быть недостаточными. Это
приведет к проблемам с топливной системой.
Заправляйтесь только чистым топливом, соответствующим установленным стандартам. (В вашей
официальной мастерской KTM будут рады помочь).
Примечание
Опасность загрязнения окружающей среды
Неправильное обращение с топливом
представляет опасность для окружающей среды.
Не допускайте попадания топлива в грунтовые воды, почву или канализацию.
Выключите двигатель.
Откройте крышку заливной горловины топливного бака.
(
стр. 25)
Заполните топливный бак топливом до нижнего края A
заливной горловины.
Общая емкость
23 л
Высокооктанов
топливного бака,
(6,1 гал. США)
ое
прибл.
неэтилированн
ое (ROZ 95)
(
стр. 162)
Закройте крышку заливной горловины топливного бака.
(
стр. 26)
86
ГРАФИК ТЕХОБСЛУЖИВАНИЯ
11
11.1
Дополнительная информация
Любые дополнительные работы, вытекающие из обязательных или рекомендованных работ, должны
заказываться отдельно и оформляться в отдельном счете.
В зависимости от местных условий эксплуатации в вашей стране могут применяться другие интервалы
между техническими обслуживаниями. Отдельные интервалы и объемы технического обслуживания могут
меняться в ходе технического развития. Самый актуальный график обслуживания всегда можно найти на
сайте KTM Dealer.net. Ваш официальный дилер KTM будет рад проконсультировать вас.
11.2
Необходимые работы
каждые 24 месяца
каждые 12 месяцев
каждые 30 000 км (18 600 миль)
каждые 15 000 км (9 300 миль)
через 1 000 км (620 миль)
Считайте память неисправностей с помощью диагностического прибора KTM.
○
●
●
●
●
Проверьте блок управления мощностными клапанами на выпуске с помощью
●
●
●
●
диагностического прибора KTM.
Запрограммируйте датчик вала переключения передач.
○
●
●
●
●
Проверьте правильность работы электрической системы.
○
●
●
●
●
Замените моторное масло и масляный фильтр, очистите масляные сетки.
(
стр. 136)
○
●
●
●
●
Проверьте передние тормозные колодки. ( стр. 107)
○
●
●
●
●
Проверьте задние тормозные колодки. ( стр. 109)
○
●
●
●
●
Проверьте тормозные диски. ( стр. 105)
○
●
●
●
●
Проверьте тормозные магистрали на наличие повреждений и герметичность.
○
●
●
●
●
Замените тормозную жидкость в переднем тормозном механизме.
●
Замените тормозную жидкость в заднем тормозном механизме.
●
Замените жидкость гидравлического сцепления.
●
Проверьте уровень жидкости передних тормозов. ( стр. 105)
○
●
●
●
Проверьте уровень жидкости задних тормозов. ( стр. 108)
○
●
●
●
Проверьте/откорректируйте уровень жидкости в гидравлической муфте сцепления.
●
●
●
(
стр. 99)
Проверьте амортизатор и вилку на наличие утечек. Выполняйте обслуживание по
мере необходимости и в зависимости от того, как используется транспортное
○
●
●
●
●
средство.
Очистите пыльники перьев вилки.
(
стр. 102)
●
●
Проверьте подшипник рулевой колонки на наличие люфта.
○
●
●
●
●
Проверьте состояние шин. ( стр. 115)
○
●
●
●
●
Проверьте давление в шинах. ( стр. 116)
○
●
●
●
●
Проверьте цепь, заднюю звездочку, звездочку двигателя и направляющую цепи. (
●
●
●
●
стр. 97)
Проверьте натяжение цепи. ( стр. 95)
○
●
●
●
●
Измерьте люфт подшипника колеса и смажьте заднюю ступицу.
●
Убедитесь, что гайка заднего колеса (с правой стороны) затянута с указанным
○
●
●
●
●
моментом.
Замените свечи зажигания. (Воздушный фильтр снят).
●
Проверьте клапанный зазор (воздушный фильтр и свечи зажигания сняты).
●
Замените мембранные клапаны ВП (вспомогательная пневмосистема).
●
Проверьте кабели на наличие повреждений и прокладку на отсутствие резких
●
●
●
●
изгибов (топливный бак снят).
Проверьте уровень охлаждающей жидкости в расширительном бачке. ( стр. 132)
○
●
●
●
●
Замените воздушный фильтр, очистите корпус воздушного фильтра.
●
●
Проверьте давление топлива.
●
●
●
●
87
11 ГРАФИК ТЕХОБСЛУЖИВАНИЯ
каждые 24 месяца
каждые 12 месяцев
каждые 30 000 км (18 600 миль)
каждые 15 000 км (9 300 миль)
через 1 000 км (620 миль)
Проверьте настройки системы освещения. ( стр. 127)
○
●
●
Проверьте правильность работы вентилятора радиатора.
○
●
●
●
●
Заключительная проверка: Убедитесь в пригодности транспортного средства для
○
●
●
●
●
езды по дорогам и совершите пробный заезд.
После пробного заезда считайте память ошибок с помощью диагностического
○
●
●
●
●
прибора KTM.
Сбросьте сервисный экран с помощью диагностического прибора KTM.
○
●
●
●
●
Сделайте сервисную запись в KTM Dealer.net.
○
●
●
●
●
○
Разовый интервал
●
Периодический интервал
11.3
Рекомендуемые работы
каждые 48 месяцев
каждые 12 месяцев
каждые 30 000 км (18 600 миль)
каждые 15 000 км (9 300 миль)
через 1 000 км (620 миль)
Проверьте раму.
●
Проверьте маятниковую вилку.
●
Проверьте/очистите масляную форсунку для смазки сцепления.
○
●
●
Проверьте подшипник вилки.
●
●
Проверьте подшипники колес.
●
●
Прочистите сливное отверстие опоры амортизатора.
●
●
●
●
Смажьте все движущиеся детали (например, боковую подставку, ручной рычаг,
○
●
●
●
●
цепь и т.д.) и проверьте плавность работы.
Опорожните дренажные шланги.
○
●
●
●
●
Проверьте все шланги (например, топливные, охлаждающие, выпускные,
дренажные и т.д.) и рукава на наличие трещин, герметичность и правильность
●
●
●
●
прокладки. A
Проверьте затяжку легкодоступных винтов и гаек, обеспечивающих безопасность.
○
●
●
●
●
Проверьте антифриз.
○
●
●
●
Замените охлаждающую жидкость.
●
○
Разовый интервал
●
Периодический интервал
88
НАСТРОЙКА ПОДВЕСКИ
12
12.1
Вилка/амортизатор
Адаптивная подвеска WP может использоваться для индивидуальной настройки подвески без
использования инструментов.
С помощью электронной настройки адаптивной подвески WP постоянно регулируются характеристики
демпфирования подвески с учетом данных различных датчиков.
В результате электронные демпфирующие клапаны подстраиваются под текущую дорожную ситуацию и
характеристики местности, а также настройки, сделанные водителем в меню Load (Нагрузка) и Damping
(Демпфирование). Всегда адаптируйте подвеску к своему стилю езды и грузоподъемности. В меню
"Нагрузка" можно настроить подвеску в соответствии с грузоподъемностью. В меню "Демпфирование"
можно настроить демпфирование подвески.
12.2
"Нагрузка"
В меню Load (Нагрузка) можно выбрать настройки для разной
грузоподъемности. Можно выбрать между эксплуатацией
одним человеком, эксплуатацией одним человеком с багажом,
эксплуатацией двумя людьми и эксплуатацией двумя людьми
с багажом.
Грузоподъемность, выбранная последней, отображается
справа на сегментном дисплее.
Информация
Для того чтобы мотоцикл принял настройку, мотоцикл
должен быть неподвижен и разгружен, а двигатель
должен работать.
Символ последней грузоподъемности мигает до тех
пор, пока не будет принята новая настройка.
12.3
"Демпфирование"
Возможные состояния
•
Sport (Спорт) - Жесткая настройка элементов подвески с
очень прямой обратной связью от шасси.
•
Street (Улица) - Нормальная настройка элементов подвески
с прямой обратной связью с шасси.
•
Comfort (Комфорт) - мягкая настройка элементов подвески
с хорошей обратной связью с шасси.
В меню "Демпфирование" можно выбрать различные
настройки демпфирования элементов подвески. Можно
выбрать между "Спорт", "Улица" и "Комфорт".
Информация
При изменении настройки "Режим езды"
одновременно изменяется соответствующая
настройка "Демпфирование".
89
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13.1
Подъем мотоцикла с помощью заднего подъемного механизма
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
Паркуйте транспортное средство на твердой и ровной поверхности.
Вставьте переходник в задний подъемный механизм.
Стойка для работы с задним колесом для
одностороннего поворотного рычага (61329955000)
Расположите мотоцикл вертикально, установите
подъемный механизм на ось и поднимите мотоцикл.
13.2
Снятие задней части мотоцикла с подъемного механизма
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
Паркуйте транспортное средство на твердой и ровной поверхности.
Закрепите мотоцикл от опрокидывания.
Уберите подставку заднего колеса и обоприте
транспортное средство на боковую подставку ❶.
13.3
Подъем мотоцикла с помощью переднего подъемного механизма
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
Паркуйте транспортное средство на твердой и ровной поверхности.
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Основные работы
Установите руль в нейтральное положение.
Установите передний подъемный механизм с
переходником.
Монтажный штифт (69329965040)
Стойка для работы с передним колесом, большая
(69329965100)
Совместите передний подъемный механизм со перьями
вилки.
Информация
Всегда сначала поднимайте мотоцикл сзади.
90

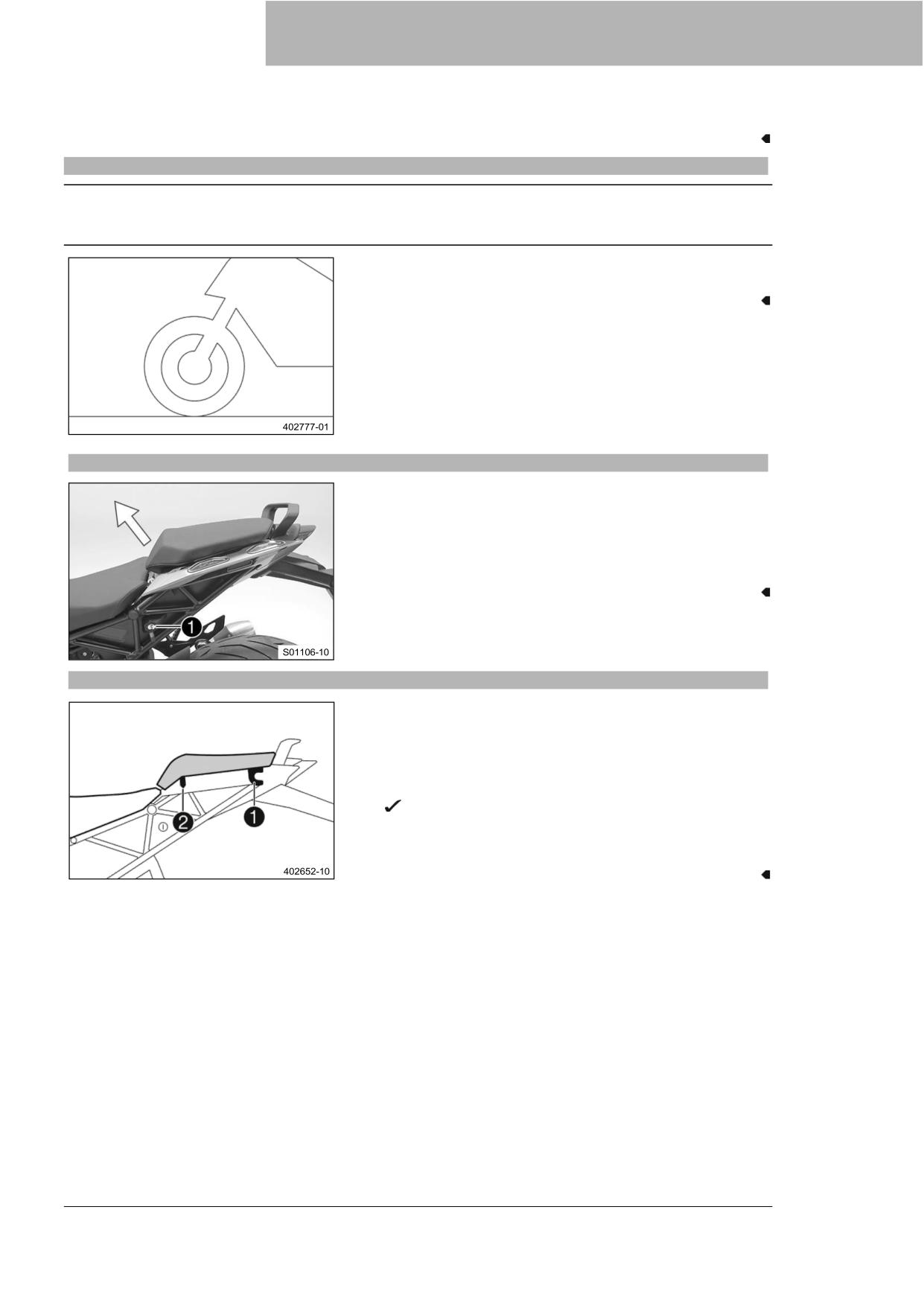

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
Поднимите мотоцикл спереди.
13.4
Снятие мотоцикла с переднего подъемного механизма
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
Паркуйте транспортное средство на твердой и ровной поверхности.
Закрепите мотоцикл от опрокидывания.
Снимите передний подъемный механизм.
13.5
Снятие пассажирского сиденья
Вставьте ключ системы RACE-ON или черный ключ
зажигания в замок сиденья ❶ и поверните по часовой
стрелке.
Поднимите переднюю часть пассажирского сиденья,
потяните его в сторону топливного бака и снимите сверху.
Извлеките ключ зажигания.
13.6
Монтаж пассажирского сиденья
Прикрепите крючки на пассажирском сиденье к
креплениям сиденья ❶.
Опустите переднюю часть пассажирского сиденья и
отодвиньте назад.
Установите стопорный штифт ❷ в корпус замка и
нажмите на пассажирское сиденье спереди вниз.
Стопорный штифт фиксируется со слышимым
щелчком.
Убедитесь, что пассажирское сиденье установлено
правильно.
91
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13.7
Снятие переднего сиденья водителя
Подготовительные работы
Снимите пассажирское сиденье. ( стр. 91)
Основные работы
Нажмите на фиксатор сиденья ❶ в направлении стрелки
и одновременно поднимите переднее водительское
сиденье сзади.
Отсоедините переднюю часть переднего водительского
сиденья водителя и снимите его.
13.8
Монтаж переднего сиденья водителя
Основные работы
Прикрепите углубления ❶ на переднем водительском
сиденье к топливному баку, сдвиньте переднее
водительское сиденье вперед.
Установите стопорный штифт ❷ в корпус замка и
надавите на переднее водительское сиденье сзади.
Стопорный штифт фиксируется со слышимым
щелчком.
Убедитесь, что переднее водительское сиденье
установлено правильно.
Завершающие работы
Установите пассажирское сиденье. ( стр. 91)
13.9
Снятие ветрового стекла
Выверните винты ❶ с резиновой втулкой и снимите
ветровое стекло ❷.
92

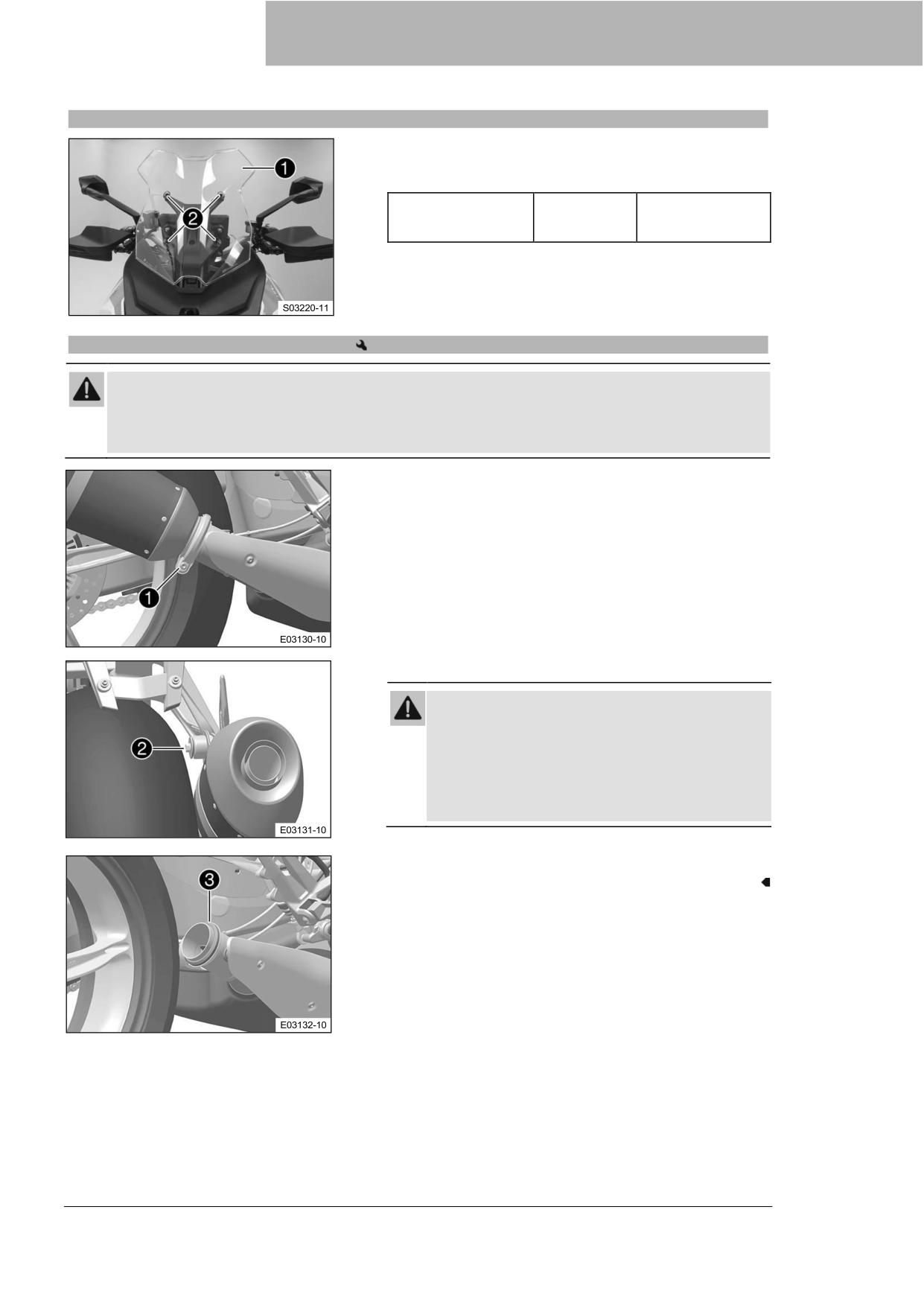

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
13.10
Установка ветрового стекла
Поставьте ветровое стекло ❶.
Установите и затяните винты ❷ с резиновыми втулками.
Рекомендации
Винт, ветровое
M5
3,5 Нм
стекло
(2,58 фунт-
фут)
13.11
Снятие главного глушителя
Предупреждение
Опасность ожогов
Выхлопная система сильно нагревается при движении транспортного
средства.
Перед выполнением любых работ на транспортном средстве дайте выхлопной системе
остыть.
Выкрутите винт ❶.
Снимите хомут выхлопной трубы.
Выкрутите винт ❷.
Предупреждение
Риск получения травмы
Движущиеся
части мощностного клапана на выпуске
травмоопасны.
Не прикасайтесь к мощностному клапану,
если главный глушитель снят.
Следите за тем, чтобы никого не прищемило
при срабатывании мощностного клапана.
Снимите главный глушитель.
Снимите уплотнительное кольцо ❸.
93
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13.12
Установка главного глушителя
Предупреждение
Риск получения травмы
Движущиеся
части мощностного клапана на выпуске
травмоопасны.
Не прикасайтесь к мощностному клапану,
если главный глушитель снят.
Следите за тем, чтобы никого не прищемило
при срабатывании мощностного клапана.
Установите уплотнительное кольцо ❶.
Расположите главный глушитель.
Установите винт ❷, но пока не затягивайте.
Рекомендации
Оставшиеся
M8
25 Нм (18,4 фунт-
винты, шасси
фут)
Установите хомут выхлопной трубы.
Установите и затяните винт ❸.
Рекомендации
Винт, хомут
M6
8 Нм (5,9 фунт-
выхлопной
фут)
трубы на
главном
глушителе
Затяните винт ❷.
Рекомендации
Оставшиеся
M8
25 Нм (18,4 фунт-
винты, шасси
фут)
13.13
Проверка цепи на наличие грязи
Проверьте цепь на предмет скопления крупной грязи.
»
Если цепь сильно загрязнена:
-
Очистите цепь. ( стр. 95)
94
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
13.14
Очистка цепи
Предупреждение
Опасность несчастных случаев Смазка на шинах снижает сцепление с дорогой.
Удалите смазку с шин с помощью подходящего чистящего средства.
Предупреждение
Опасность несчастных случаев Масло или смазка на тормозных дисках снижают
эффективность торможения.
Всегда очищайте тормозные диски от масла и смазки.
При необходимости очищайте тормозные диски очистителем тормозов.
Примечание
Опасность загрязнения окружающей среды
Опасные вещества наносят вред окружающей
среде.
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Информация
Срок службы цепи во многом зависит от ухода за ней.
Регулярная очистка увеличивает срок службы цепи.
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Основные работы
Смойте рыхлую грязь мягкой струей воды.
Удалите остатки старой смазки с помощью очистителя
цепи.
Очиститель цепи ( стр. 163)
После высыхания нанесите аэрозоль для цепи.
Аэрозоль для цепей для дорожного применения (
стр. 163)
Завершающие работы
Снимите заднюю часть мотоцикла с подъемного
механизма.
(
стр. 90)
13.15
Проверка натяжения цепи
Предупреждение
Опасность несчастных случаев. Неправильное натяжение цепи повреждает комплектующие
детали и приводит к несчастным случаям.
Если цепь натянута слишком сильно, цепь, звездочка двигателя, задняя звездочка, коробка
передач и подшипники задних колес изнашиваются быстрее. При перегрузке некоторые
комплектующие детали могут сломаться.
Если цепь слишком ослаблена, она может соскочить со звездочки двигателя или задней
звездочки. В результате заднее колесо заблокируется или двигатель будет поврежден.
Регулярно проверяйте натяжение цепи.
Установите натяжение цепи в соответствии со спецификацией.
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
95
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
Основные работы
Переключите коробку передач в нейтральное положение
На скользящем защитном кожухе цепи в области меток A
и B подтолкните цепь вверх и определите ее натяжение.
Информация
Нижний участок цепи должен быть натянут.
Износ цепи не всегда равномерный, поэтому
следует повторить это измерение при разных
положениях цепи.
Верхний край цепи находится между метками A и B.
»
Если натяжение цепи не соответствует
спецификации:
-
Отрегулируйте натяжение цепи. ( стр. 96)
Проверьте защитные колпачки ❶ на предмет
повреждений и затяжки.
»
Если защитные колпачки повреждены или
ослаблены:
-
Замените защитные колпачки.
Защитный колпачок маятниковой вилки
(61304041100)
Завершающие работы
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
13.16
Регулировка натяжения цепи
Предупреждение
Опасность несчастных случаев Неправильное натяжение цепи повреждает комплектующие
детали и приводит к несчастным случаям.
Если цепь натянута слишком сильно, цепь, звездочка двигателя, задняя звездочка, коробка
передач и подшипники задних колес изнашиваются быстрее. При перегрузке некоторые
комплектующие детали могут сломаться.
Если цепь слишком ослаблена, она может соскочить со звездочки двигателя или задней
звездочки. В результате заднее колесо заблокируется или двигатель будет поврежден.
Регулярно проверяйте натяжение цепи.
Установите натяжение цепи в соответствии со спецификацией.
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Проверьте натяжение цепи. ( стр. 95)
96

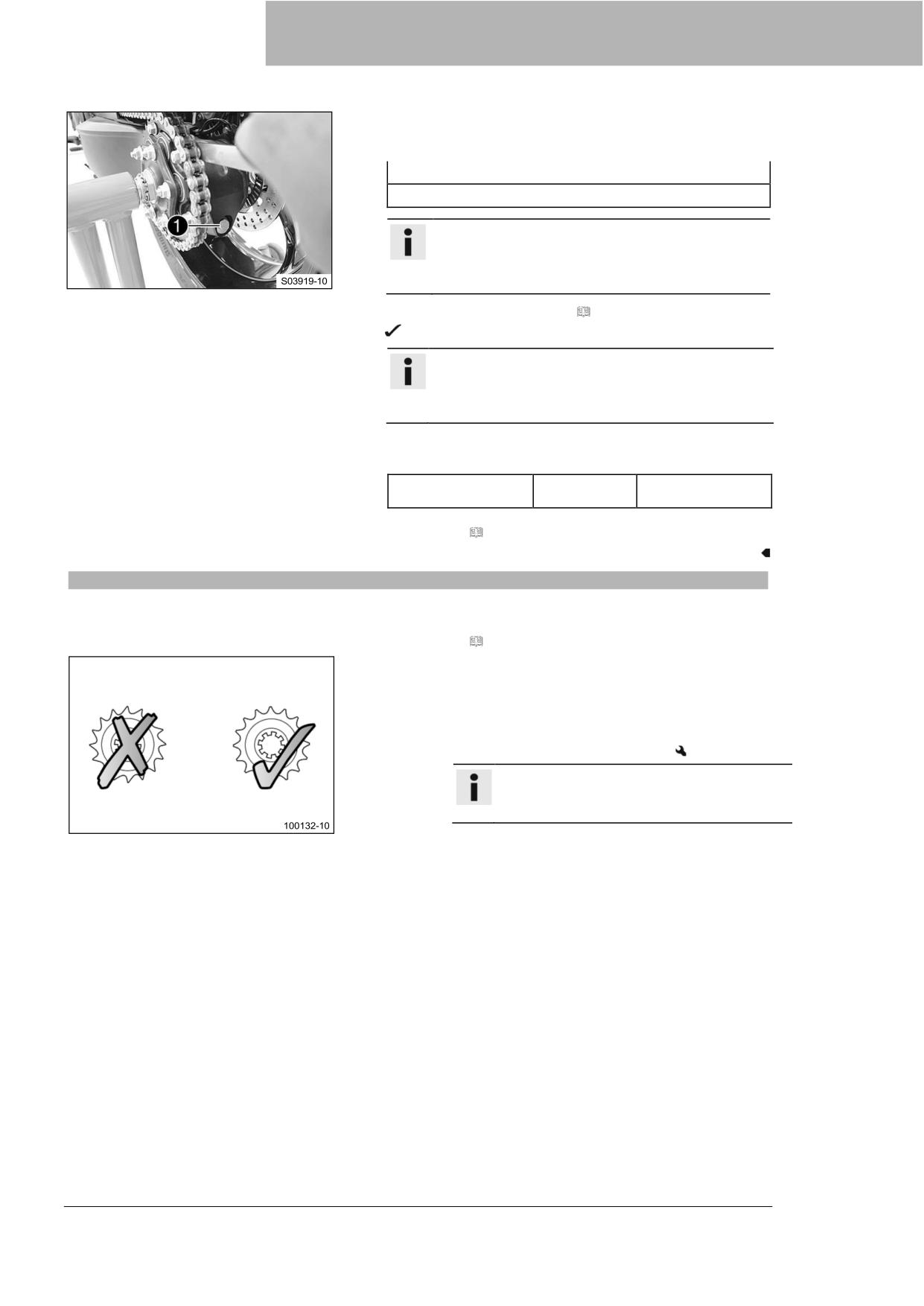

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
Основные работы
Ослабьте винт ❶.
Настройте натяжение цепи, поворачивая корпус ступицы.
Удерживающий ключ (61329085000)
Рукоятка для удерживающего ключа (60012060000)
Информация
Поверните по часовой стрелке, чтобы увеличить
натяжение цепи; поверните против часовой
стрелки, чтобы уменьшить натяжение цепи.
Проверьте натяжение цепи. ( стр. 95)
Натяжение цепи соответствует заданному значению.
Информация
Износ цепи не всегда равномерный, поэтому
следует повторить это измерение при разных
положениях цепи.
Затяните винт ❶.
Рекомендации
Винт, эксцентрик
M16
70 Нм (51,6 фунт-
фут)
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
13.17
Проверка цепи, задней звездочки, звездочки двигателя и направляющей цепи
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Основные работы
Проверьте заднюю звездочку и звездочку двигателя на
предмет износа.
»
Если задняя звездочка или звездочка
двигателя изношены:
-
Замените комплект трансмиссии.
Информация
Звездочку двигателя, заднюю звездочку и
цепь всегда следует заменять вместе.
97

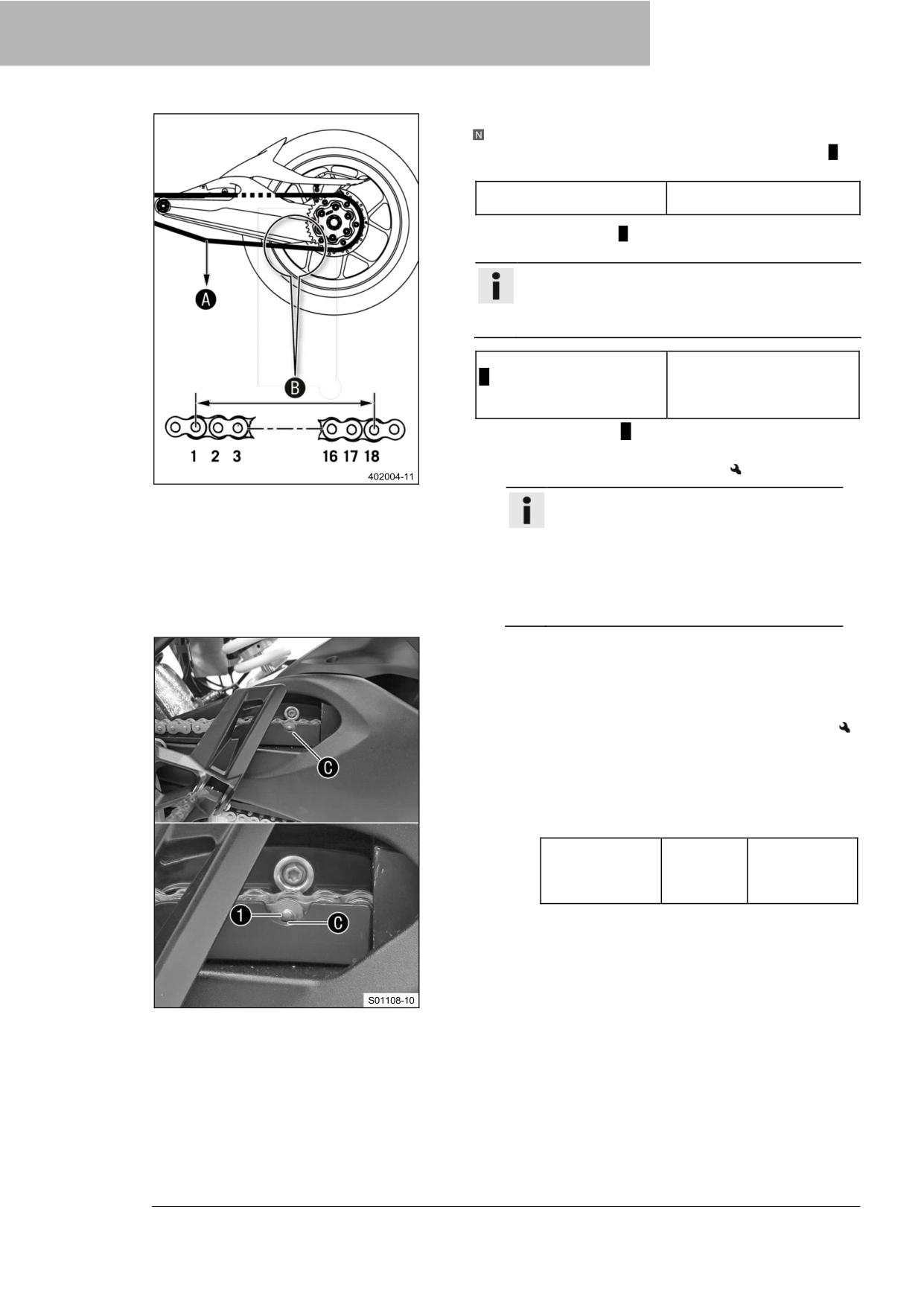

13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
Переключите коробку передач в нейтральное положение
Потяните за нижнюю секцию цепи с указанным весом A.
Рекомендации
Вес, измерение износа
15 кг (33 фунта)
цепи
Измерьте расстояние B между 18 цепными роликами в
нижней секции цепи.
Информация
Износ цепи не всегда равномерный, поэтому
следует повторить это измерение при разных
положениях цепи.
Максимальное расстояние
272 мм (10,71 дюйма)
B от 18 цепных роликов на
самом длинном участке
цепи
»
Если расстояние B больше, чем указанное
измерение:
-
Замените комплект трансмиссии.
Информация
При установке новой цепи следует также
заменить заднюю звездочку и звездочку
двигателя. Новые цепи быстрее
изнашиваются на старой, изношенной
задней звездочке или звездочке двигателя.
В целях безопасности цепь не имеет
соединительных звеньев.
Проверьте скользящий защитный кожух цепи на предмет
износа в углублении.
»
Если заклепка цепи ❶ больше не видна на нижнем
крае C углубления скользящего защитного кожуха
цепи:
-
Замените скользящий защитный кожух цепи.
Проверьте, надежно ли установлен защитный защитный
кожух цепи.
»
Если скользящий защитный кожух цепи ослаблен:
-
Затяните винты на скользящем защитном
кожухе цепи.
Рекомендации
Винт,
M5
5 Нм (3,7 фунт-
скользящий
фут)
защитный кожух
цепи
98
