Мотоциклы KTM 390 DUKE. Руководство по эксплуатации (2021 год)

УВАЖАЕМЫЙ ЗАКАЗЧИК KTM!

Компания KTM благодарит Вас за сделанный выбор. Вы стали владельцем современного спортивного мотоцикла, который доставит Вам массу

удовольствия, если Вы будете правильно эксплуатировать и обслуживать его.

Желаем удачи и удовольствия в ходе эксплуатации Вашего нового транспортного средства!

Впишите серийные номера в приведенную ниже таблицу.

Номер шасси ( стр. 20)

Печать дилера

Номер двигателя ( стр. 21)

Номер ключа ( стр. 21)

Руководство пользователя соответствует последним на момент издания модификациям данной серии. Вследствие продолжающихся разработок и вносимых

в конструкцию изменений возможны незначительные несоответствия между руководством и имеющейся модификацией мотоцикла.

Приведенные спецификации не влекут за собой юридических обязательств производителя. Компания KTM Sportmotorcycle GmbH оставляет за собой

эксклюзивное право на изменение, для адаптации под определенные условия эксплуатации, технических параметров, цен, цветов, форм, материалов,

услуг, конструкций, оборудования и т. д., а также на остановку производства той или иной модели без предварительного уведомления и указания причин.

Компания KTM не несет ответственности за варианты комплектации, несоответствие иллюстраций и описаний имеющейся модификации, а также за

опечатки и другие неточности. Описанные модели могут оснащаться дополнительным оборудованием, не входящим в стандартную комплектацию.

017 KTM Sportmotorcycle GmbH,Матти гхофен, Австрия (Mattighofen Austria)

УВАЖАЕМЫЙ ЗАКАЗЧИК KTM!

I92O :001*12 100 6061+

В соответствии с международным стандартом управления качеством ISO 9001 KTM использует процессы обеспечения качества, которые

1ccording to the international 4uality management standard 92O :0010 KTM uses 4uality assurance processes that lead to

приводят к максимально высокому качеству продукции.

the ma8imum possi)le 4uality of the products.

Выпущено: Немецкой службой технического контроля и надзора TÜV.

9ssued )y; T<V Management 2er$ice

РЕГ. № 12 100 6061

KTM 2portmotorcycle 3m)/

KTM Sportmotorcycle GmbH 5230

5230 Mattighofen0 1ustria

Маттигхофен, Австрия

Это руководство распространяется на следующие модели:

390 Duke EU (F4303Q1, F4303Q2, F4303Q3,F4303Q4)

390 Duke AU (F4360Q1, F4360Q2)

390 Duke JP(F4386Q1, F4386Q2)

390 Duke AR (F4342Q1, F4342Q2)

390 Duke BR (F4340Q1, F4340Q2)

390 Duke MY (F4389Q1, F4389Q2)

390 Duke PH (F4382Q1, F4382Q2)

СОДЕРЖАНИЕ

ОБОЗНАЧЕНИЯ

5.3

Номер двигателя

1.1

Используемые символы

5.4

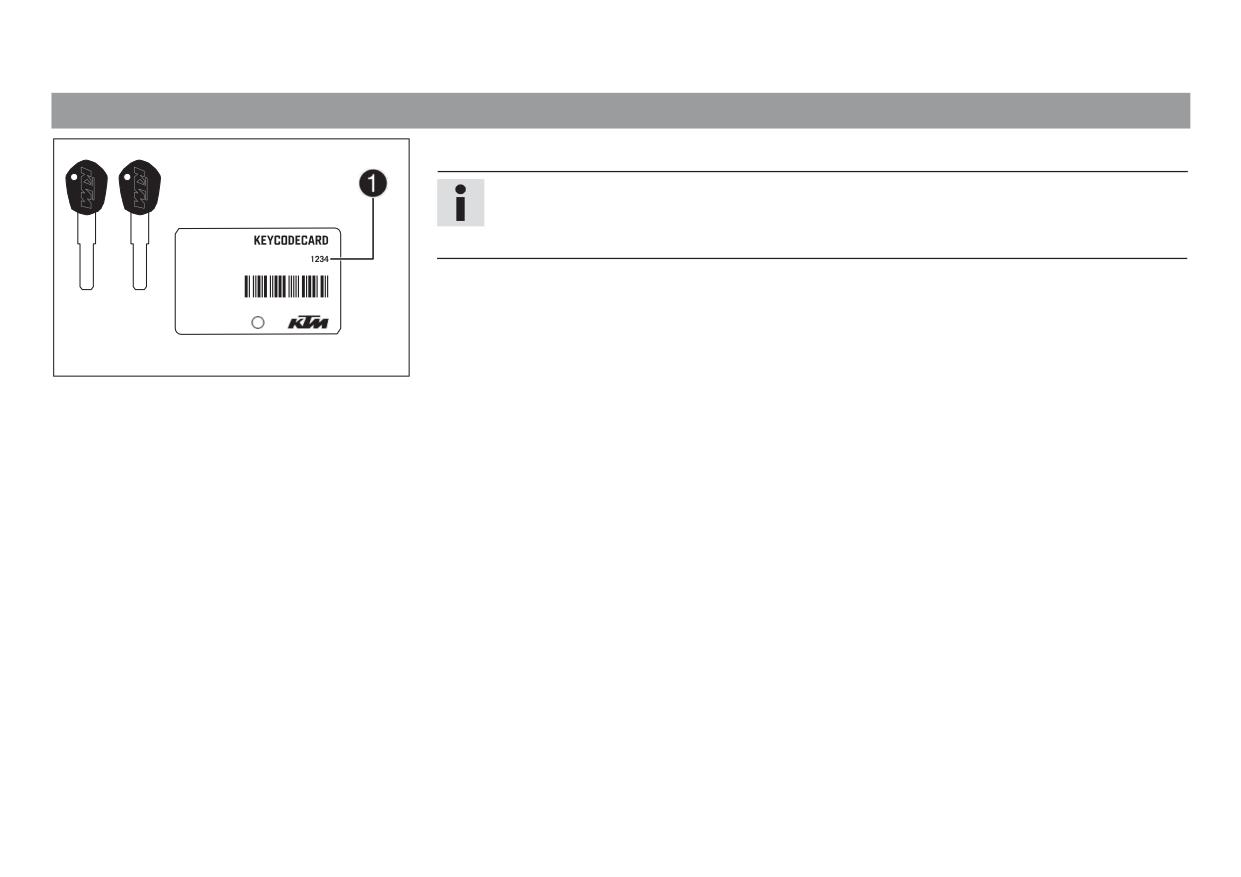

Номер ключа

1.2

Шрифты

ОРГАНЫ УПРАВЛЕНИЯ

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

6.1

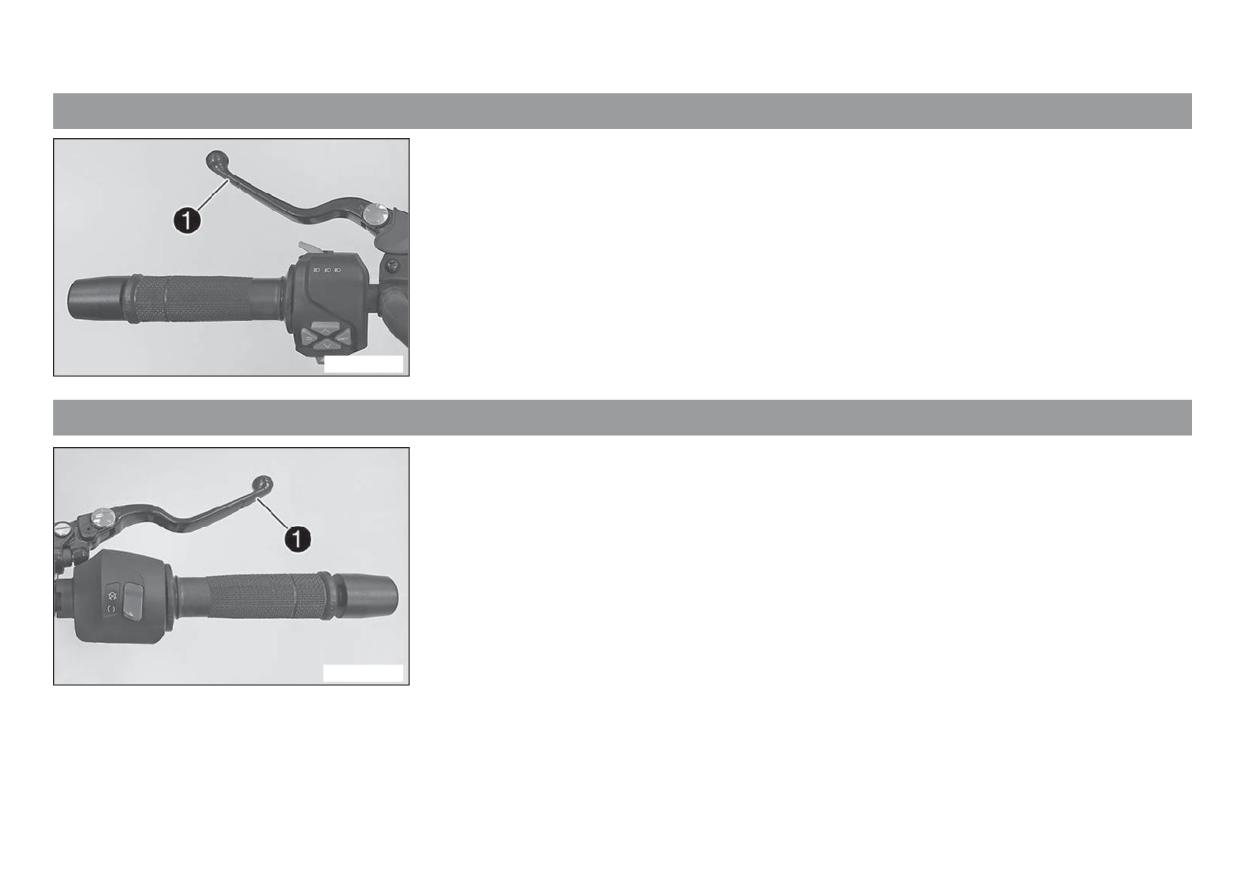

Рычаг сцепления

2.1

Целевое назначение

6.2

Рычаг ручного тормоза

2.2

Неправильная эксплуатация

6.3

Ручка акселератора

2.3

Рекомендации по безопасности

6.4

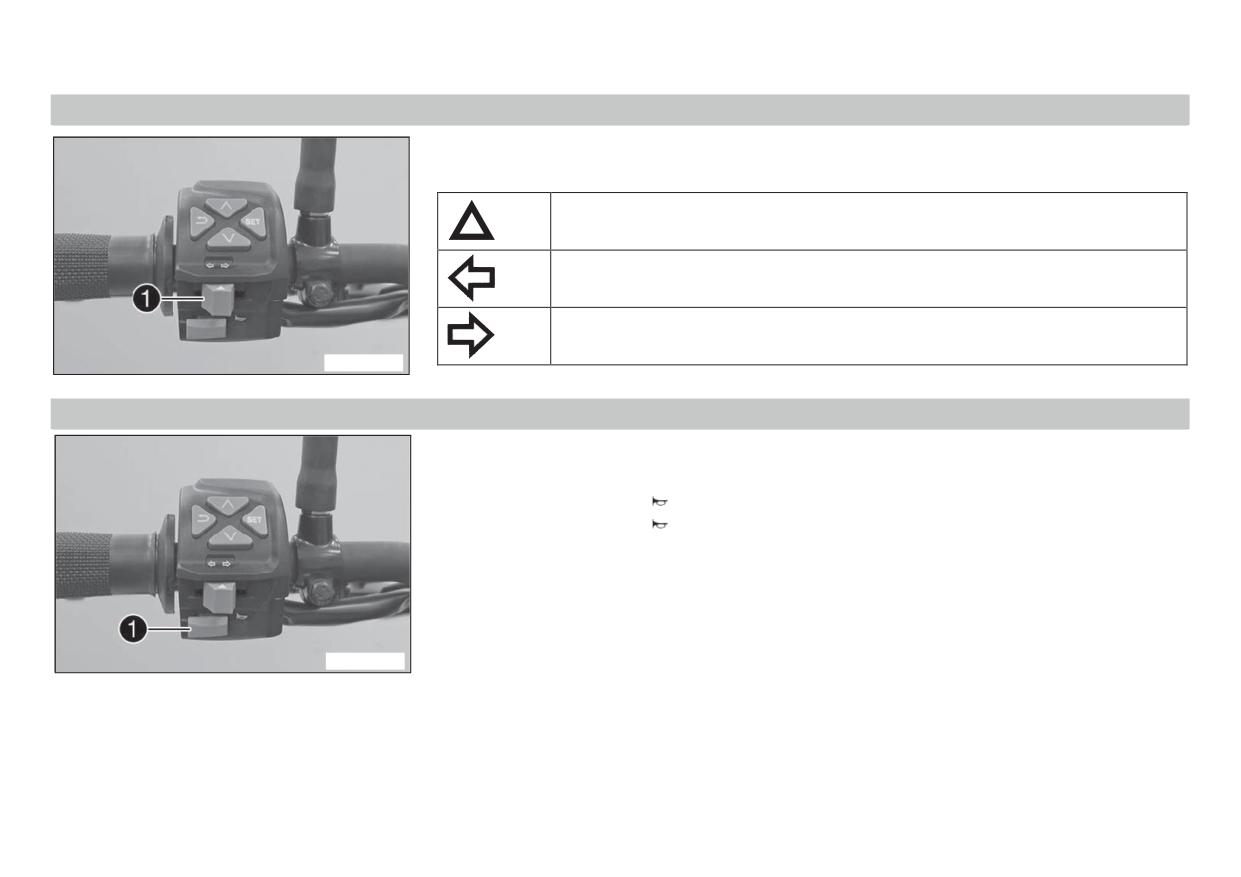

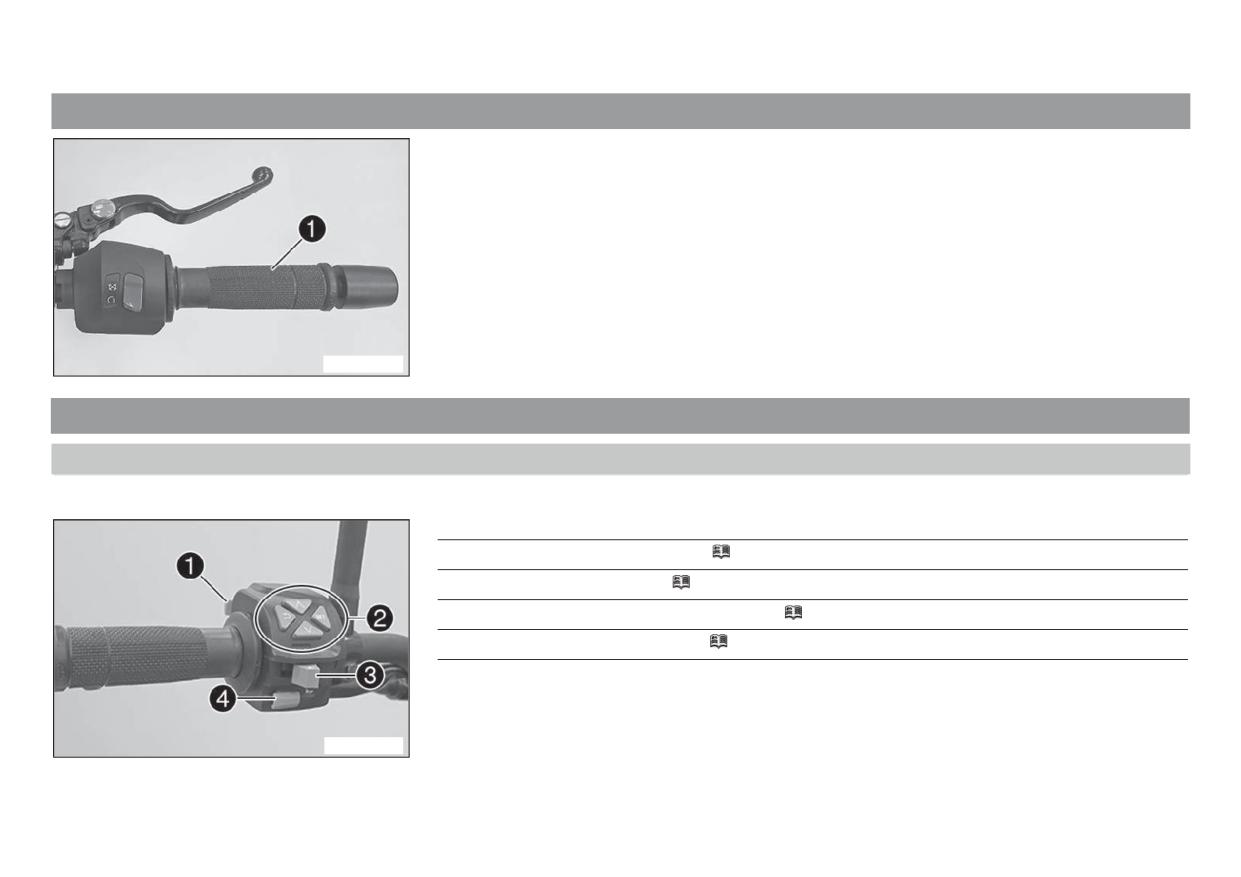

Переключатели на левой рукоятке руля

2.4

Степени опасности и условные обозначения

6.4.1

Комбинированный переключатель

2.5

Предупреждение о несанкционированных действиях

6.4.2

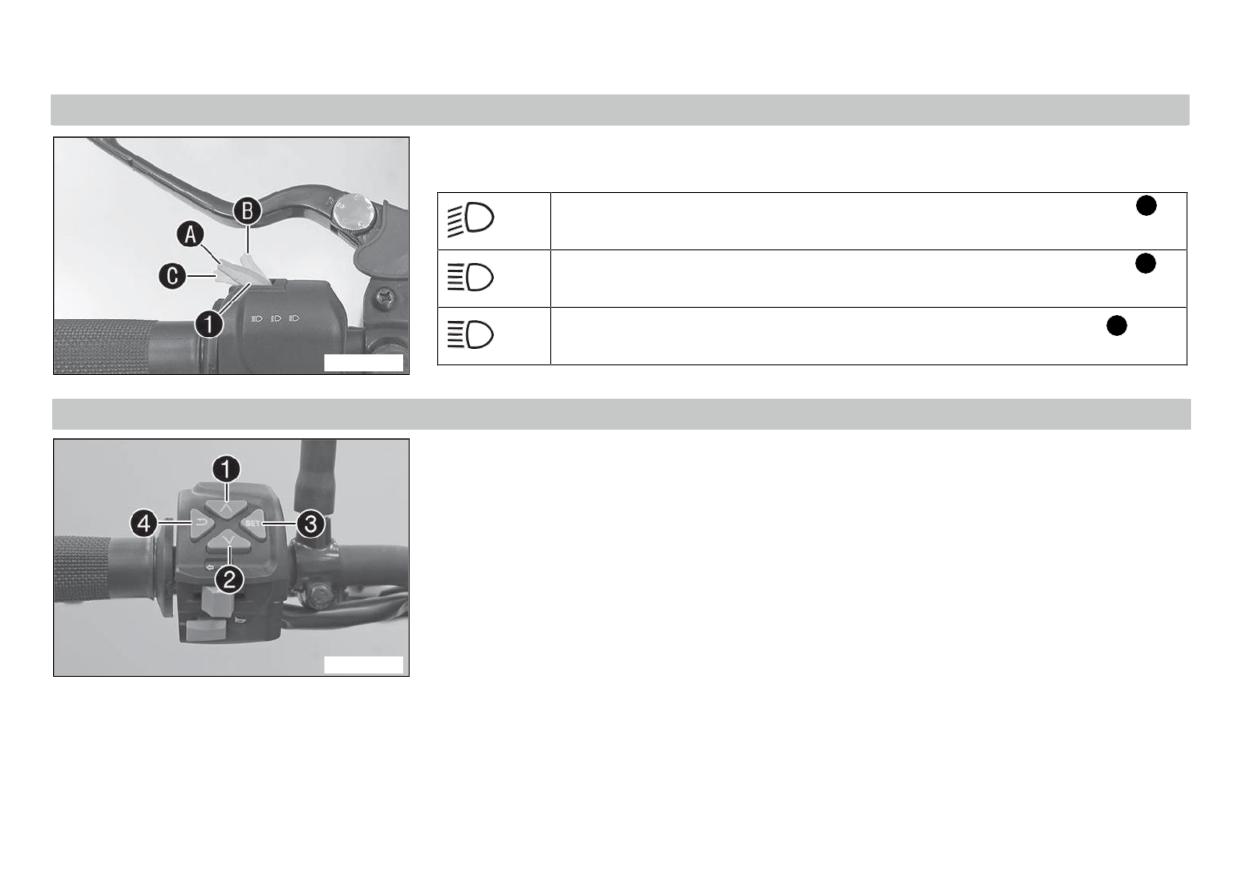

Переключатель освещения

2.6

Безопасная эксплуатация

6.4.3

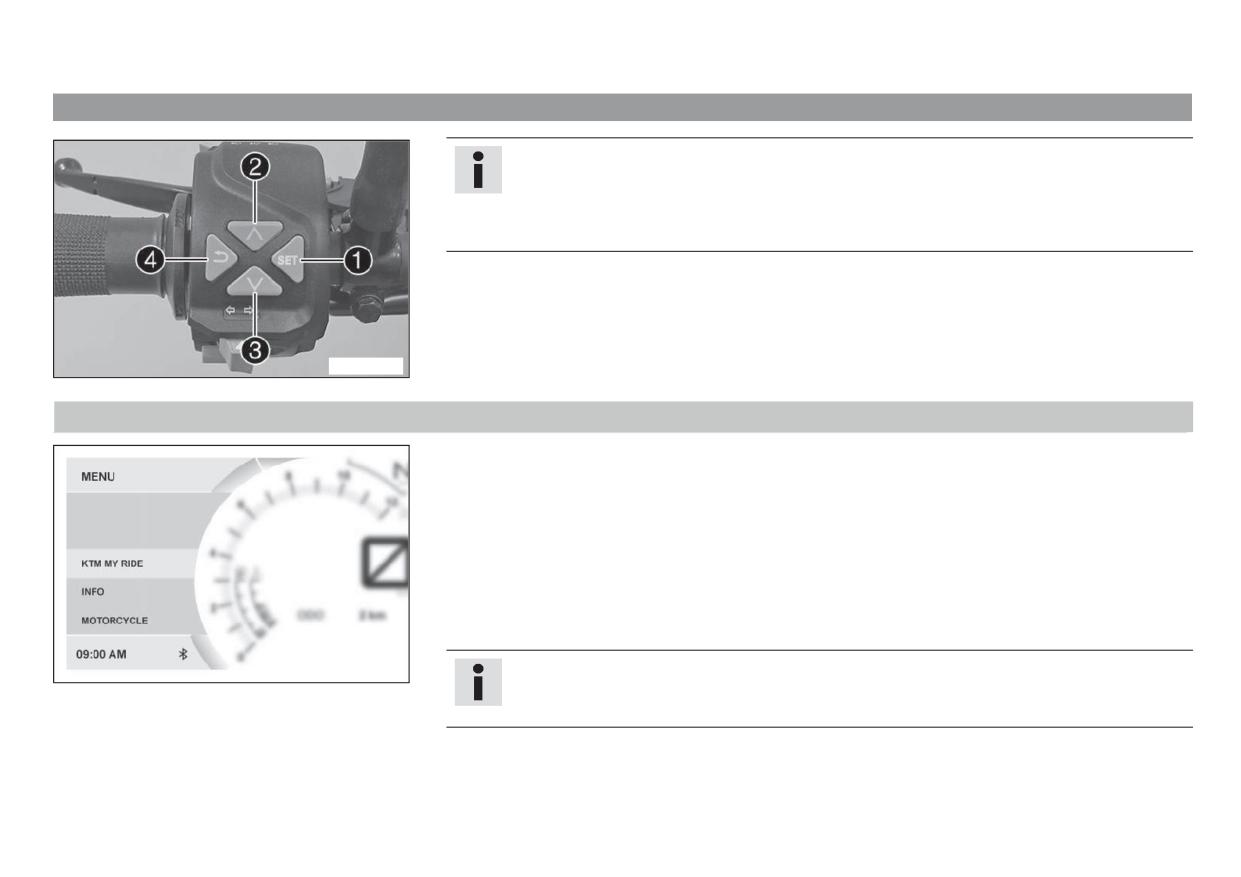

Переключатель меню

2.7

Защитная одежда

6.4.4

Переключатель указателей поворота

2.8

Правила выполнения ремонтных и сервисных работ

6.4.5

Кнопка звукового сигнала

2.9

Охрана окружающей среды

6.5

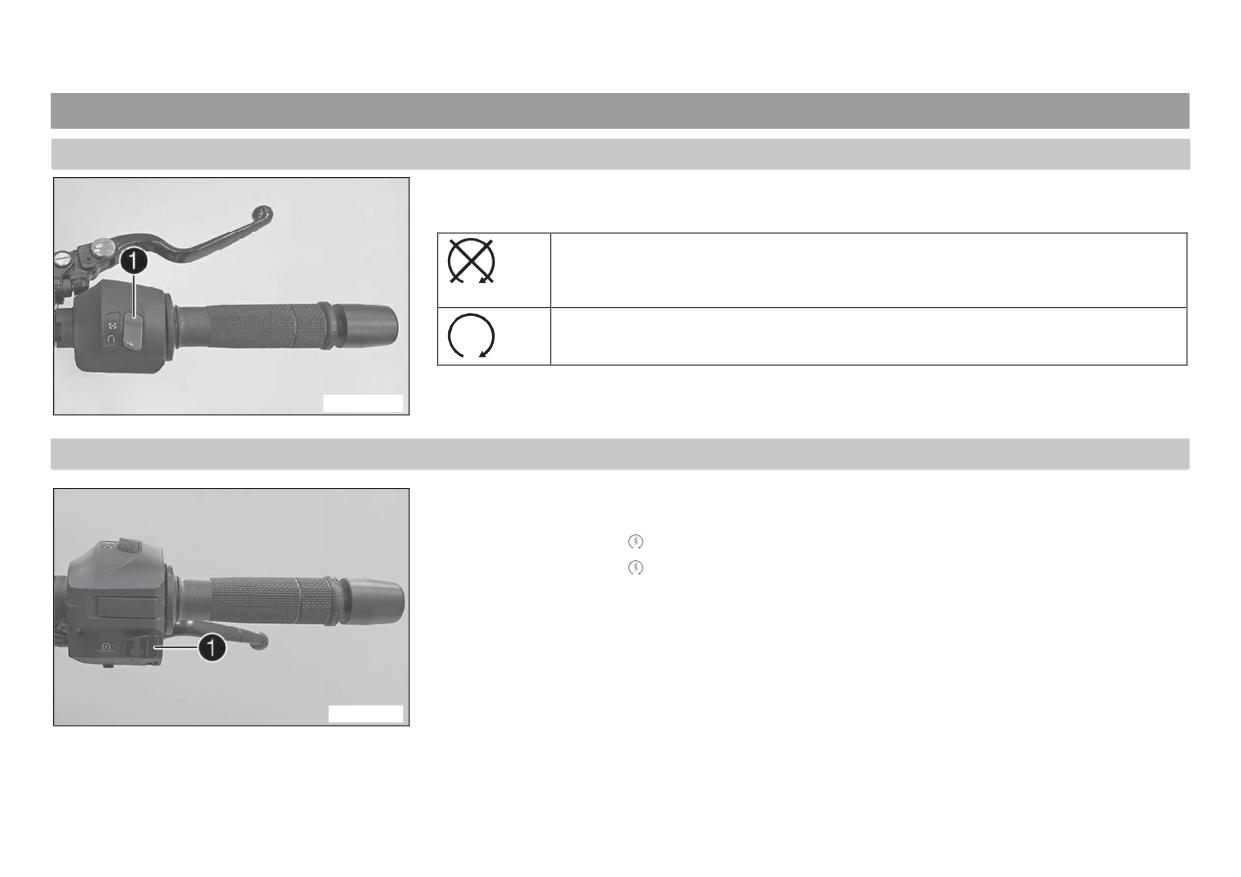

Переключатели на правой рукоятке руля

2.10 Руководство по эксплуатации

6.5.1

Аварийный выключатель зажигания

ВАЖНАЯ ИНФОРМАЦИЯ

6.5.2

Кнопка электростартера

3.1

Гарантии производителя и товарного качества

6.6

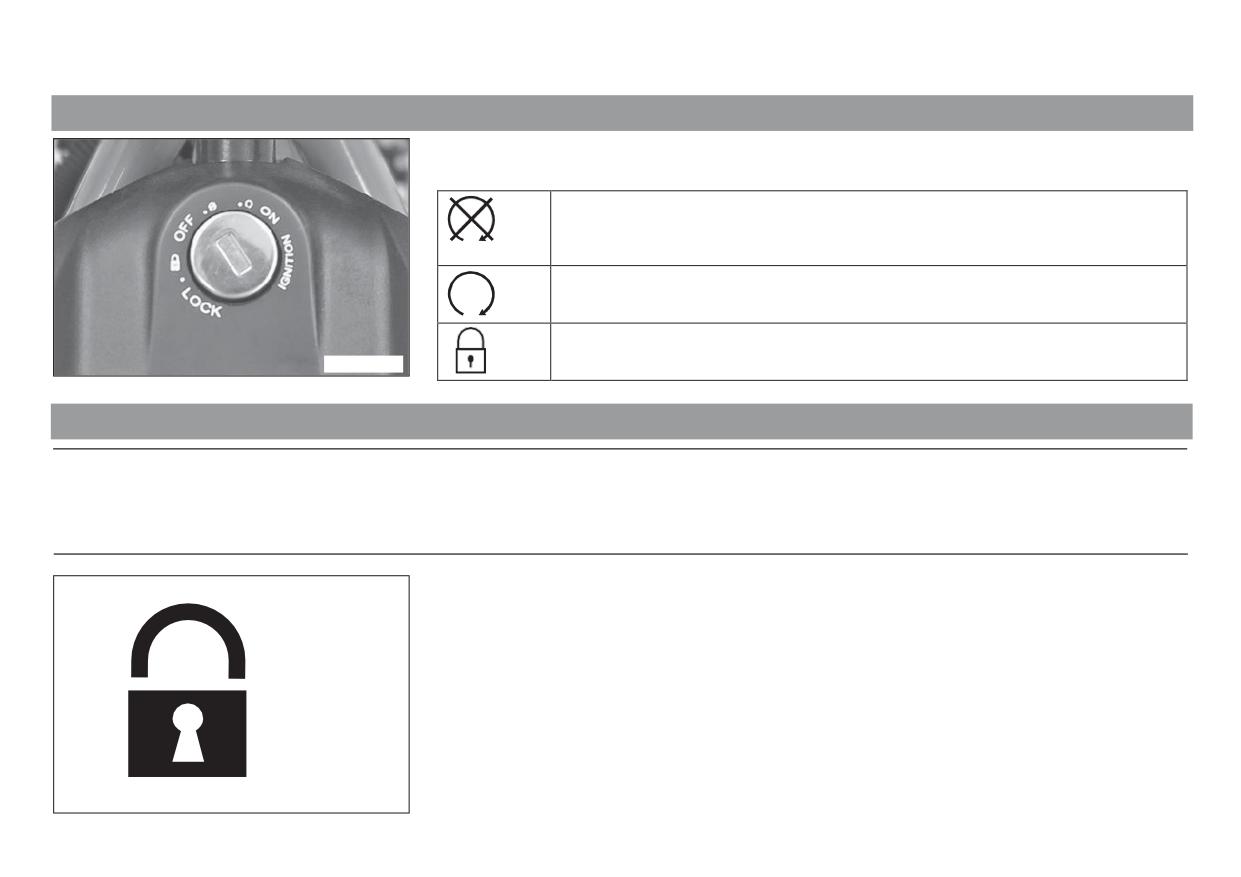

Замок зажигания/замок блокировки рулевой колонки

3.2

Рабочие и вспомогательные материалы

6.7

Блокировка рулевого управления

3.3

Запасные части, аксессуары

6.8

Разблокировка рулевого управления

3.4

Обслуживание

6.9

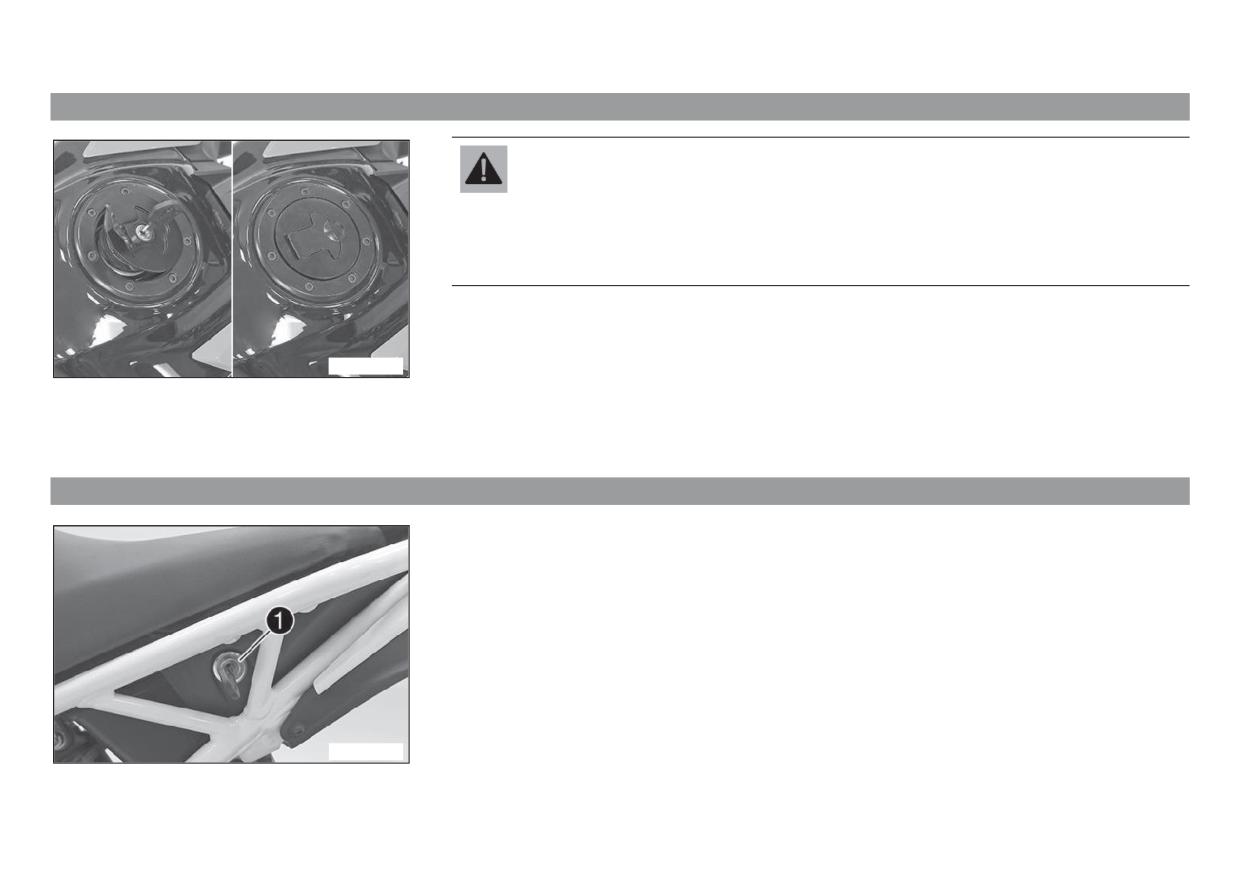

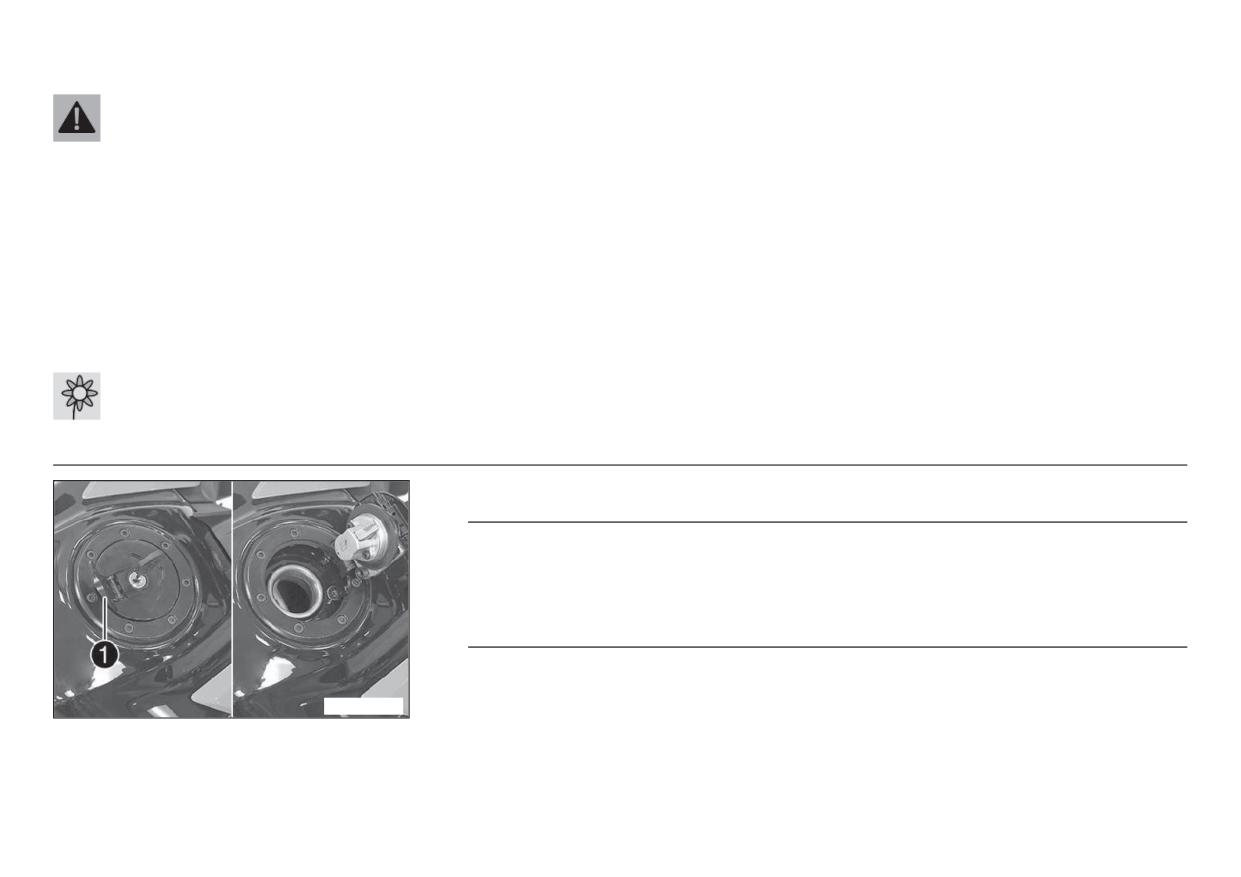

Открытие крышки заливной горловины

3.5

Рисунки

6.10

Закрытие крышки заливной горловины

3.6

Обслуживание покупателей

6.11

Замок сиденья

ВИД ТРАНСПОРТНОГО СРЕДСТВА

6.12

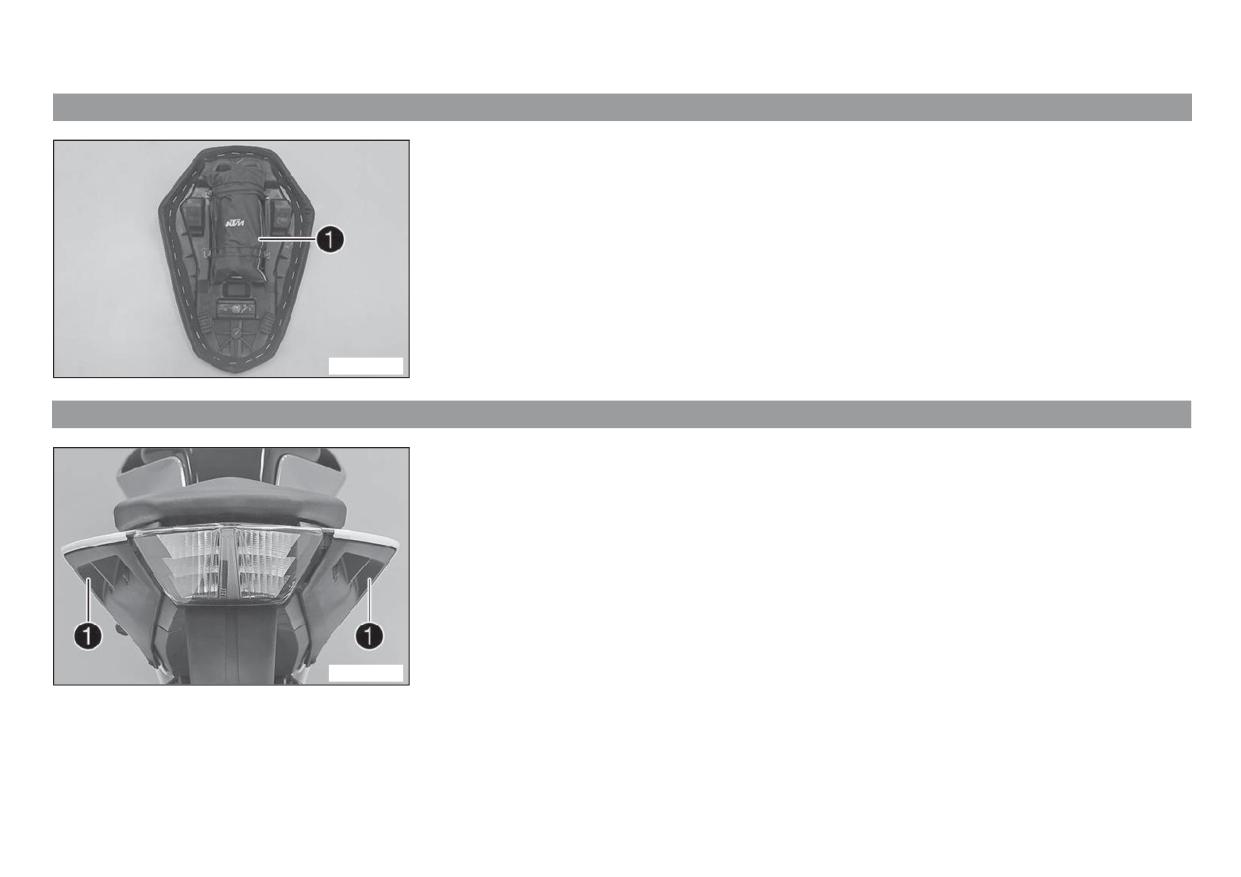

Набор инструментов

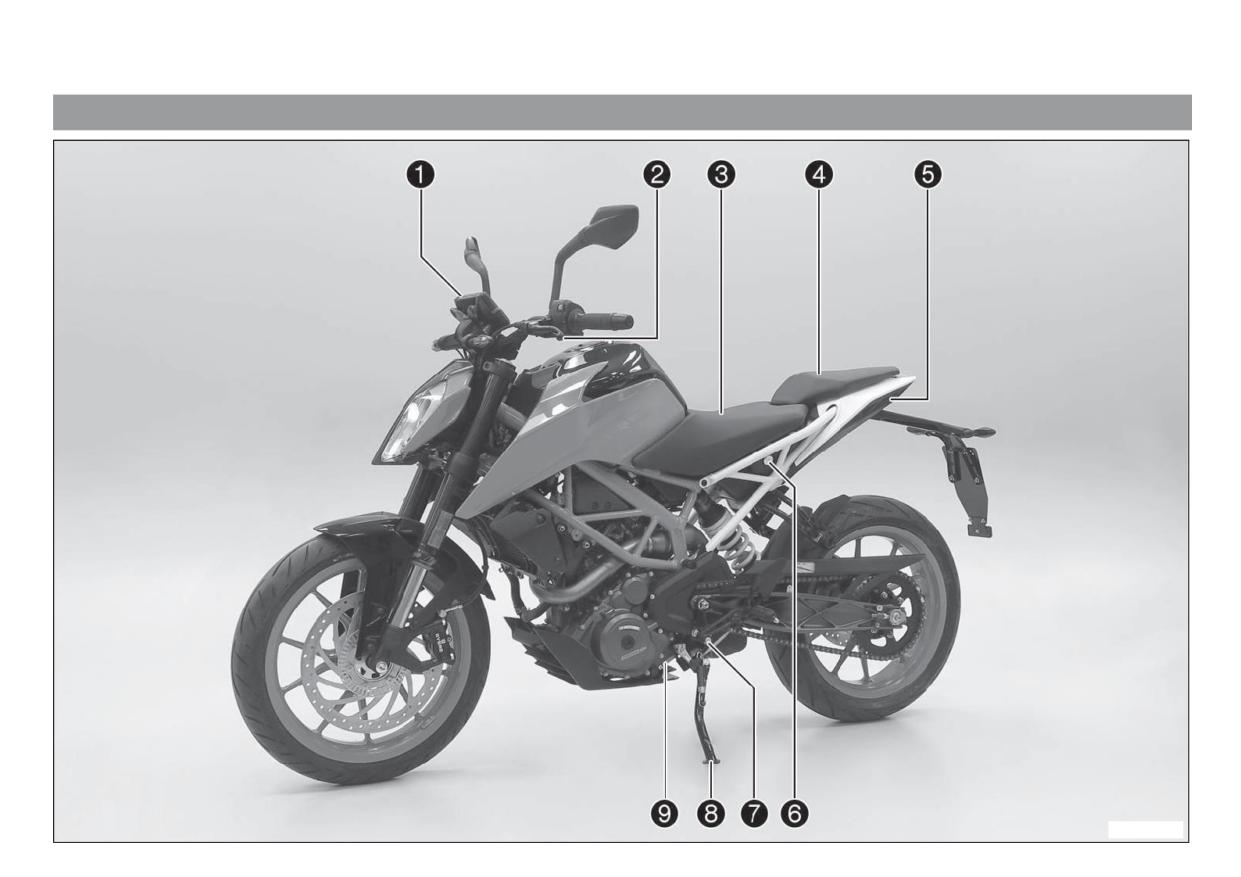

4.1

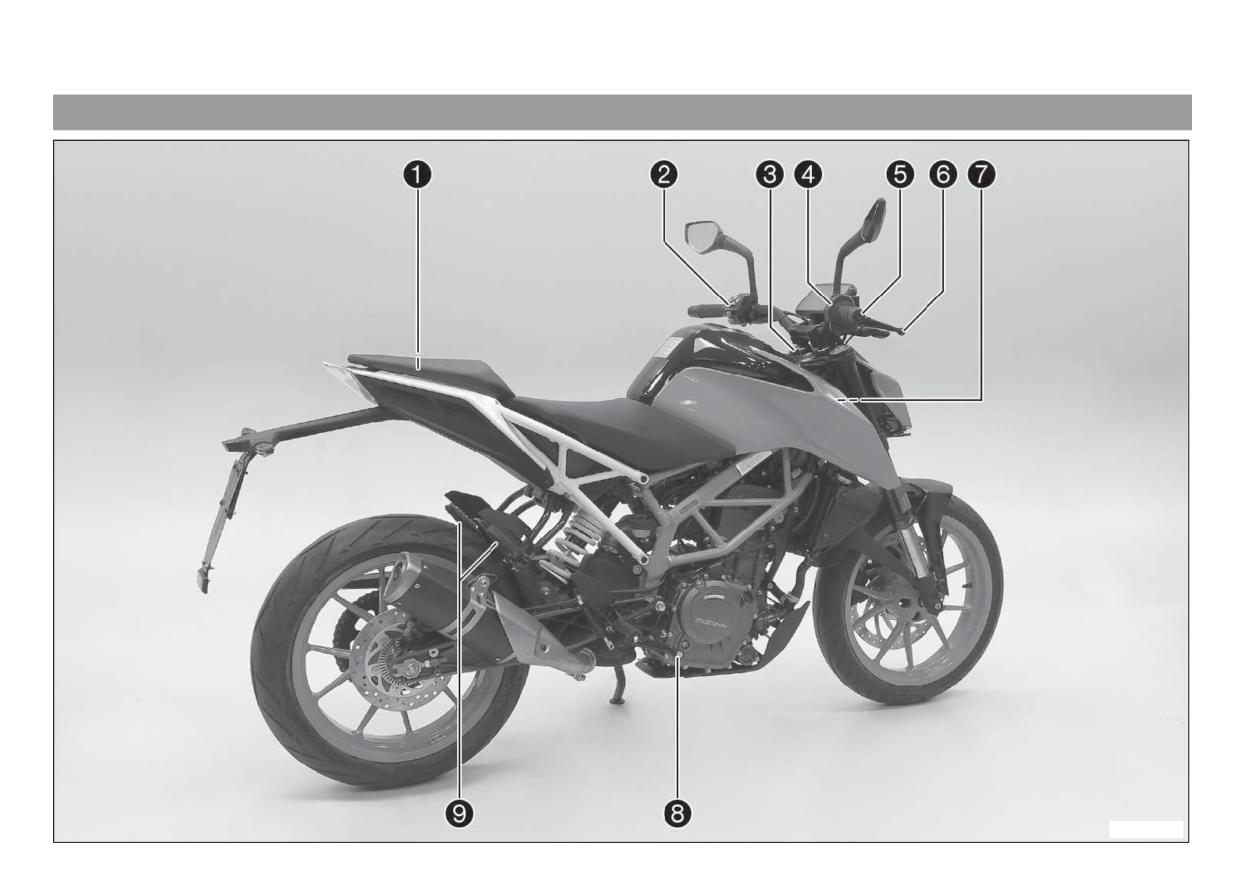

Вид транспортного средства, левая передняя сторона

6.13

Поручни

(пример)

6.14

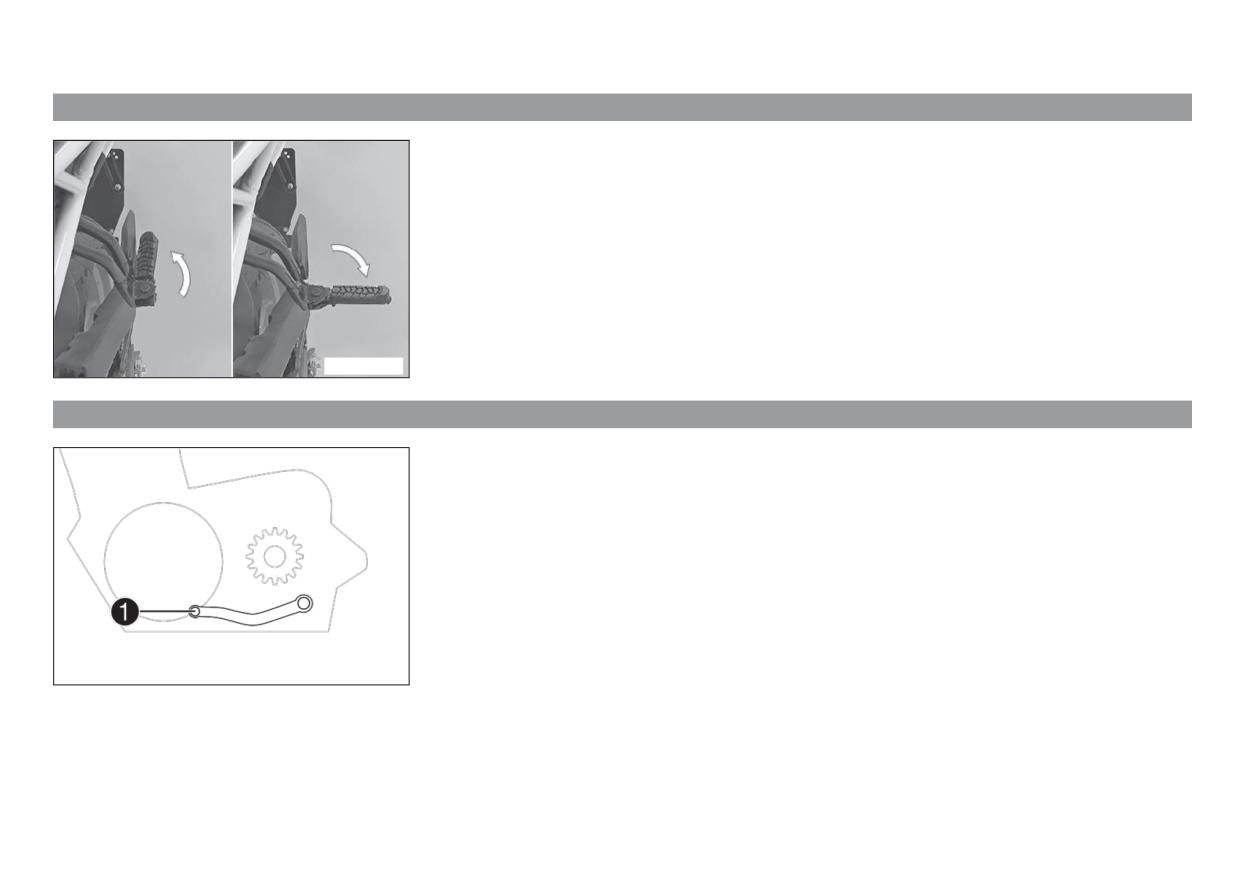

Подножки для пассажира

4.2

Вид транспортного средства, правая задняя сторона (пример)

6.15

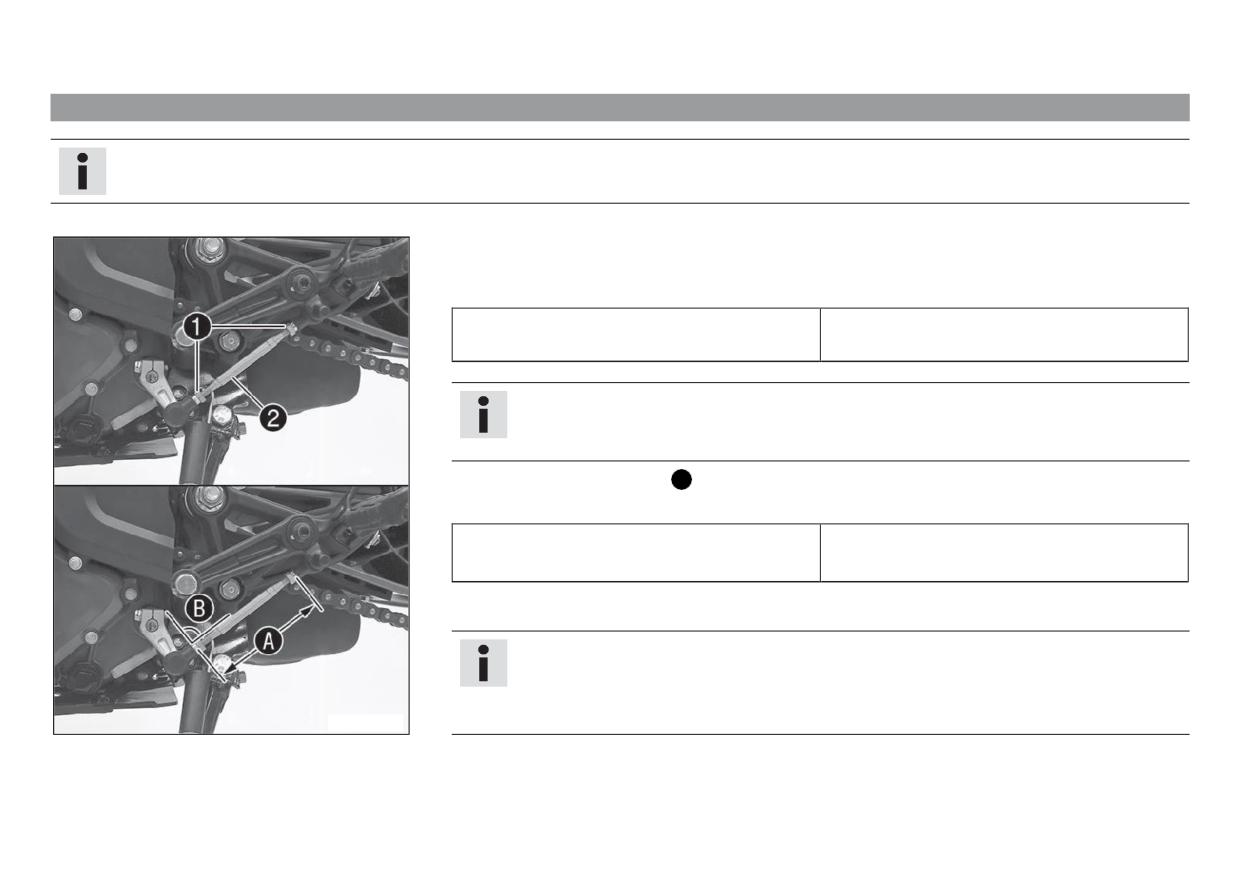

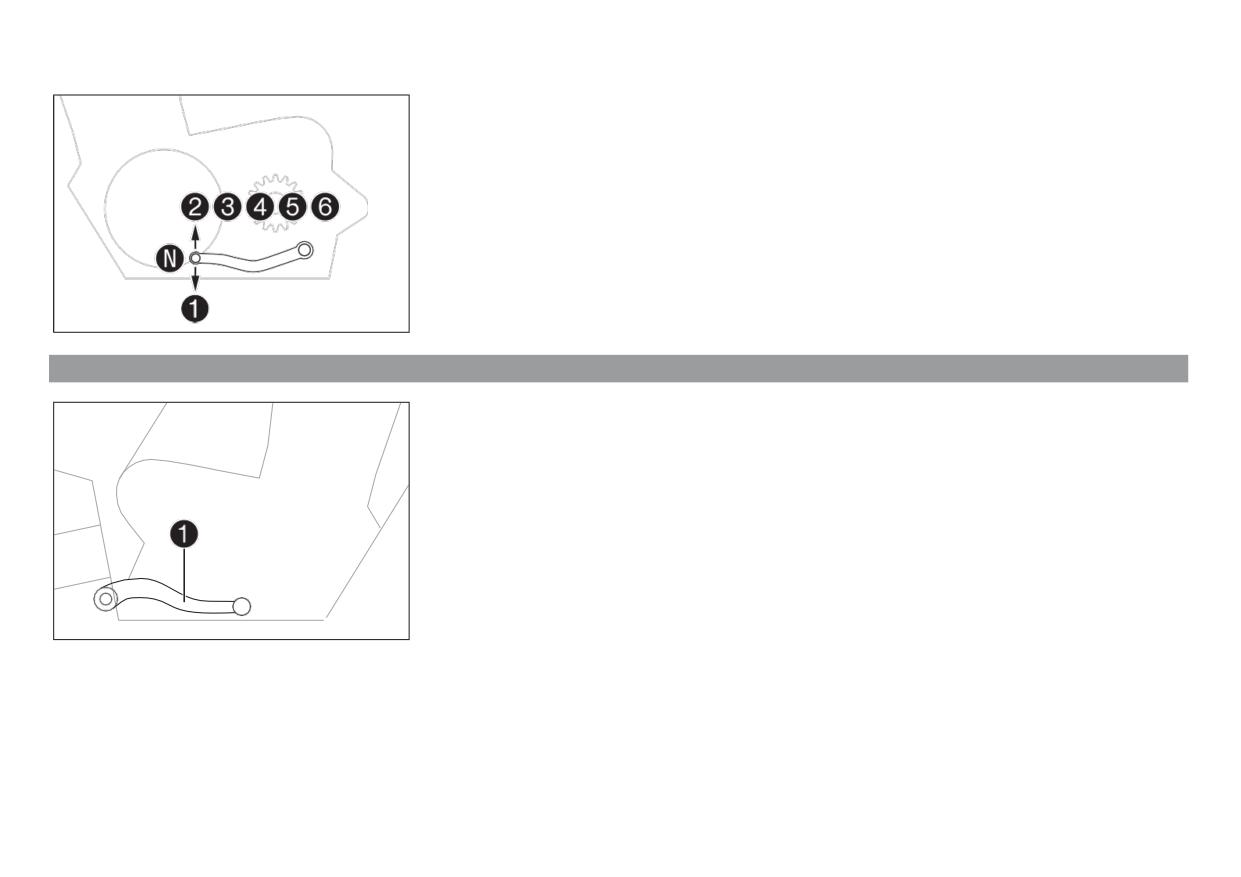

Рычаг переключения передач

6.16

Рычаг ножного тормоза

СЕРИЙНЫЕ НОМЕРА

6.17

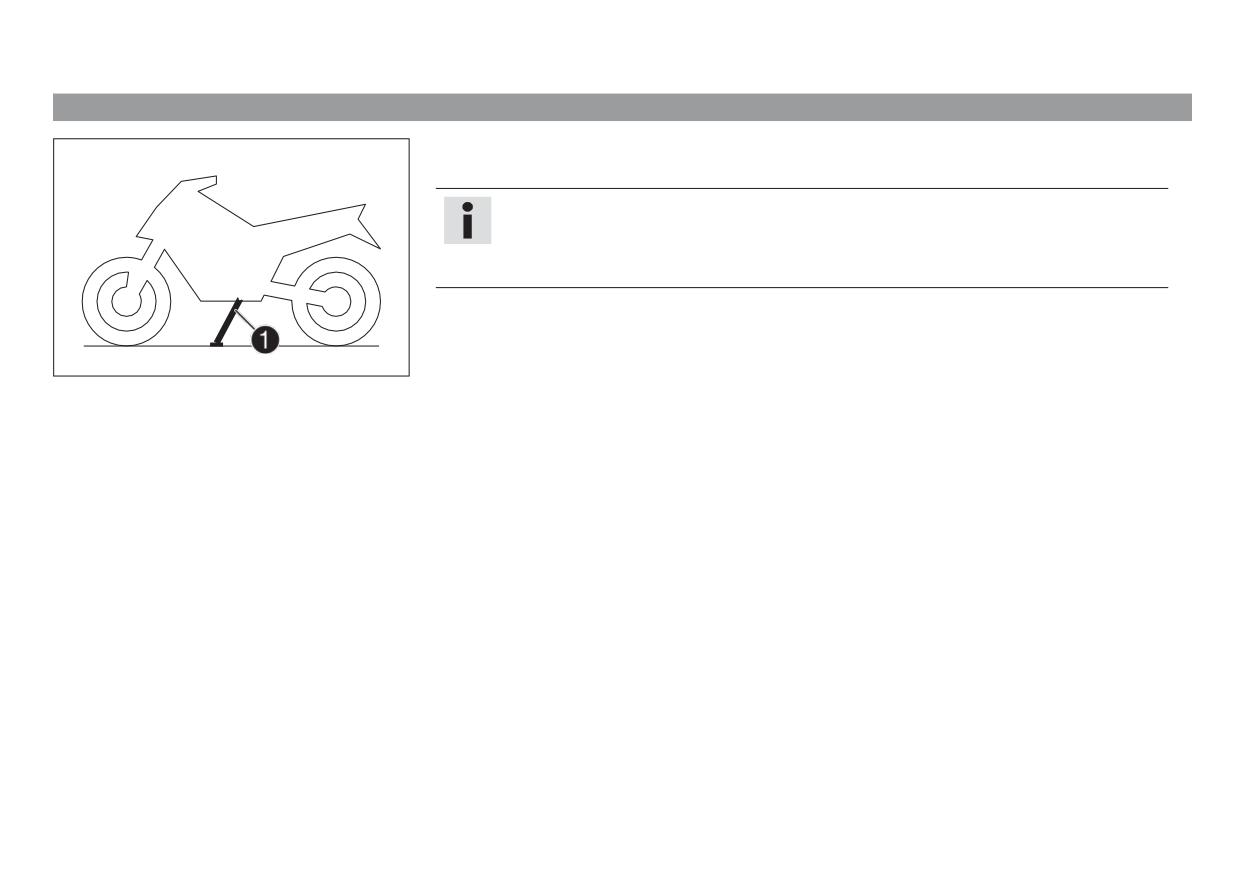

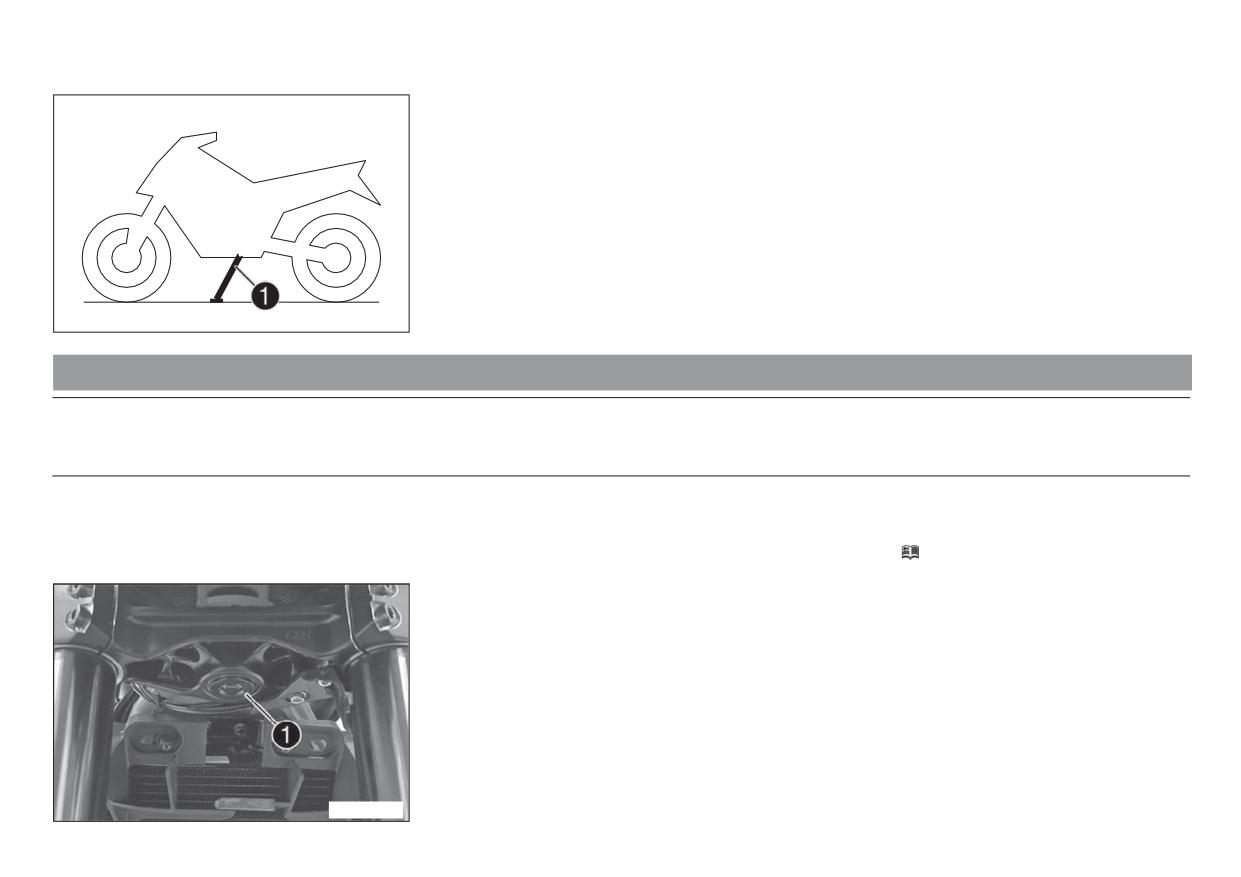

Боковая подножка

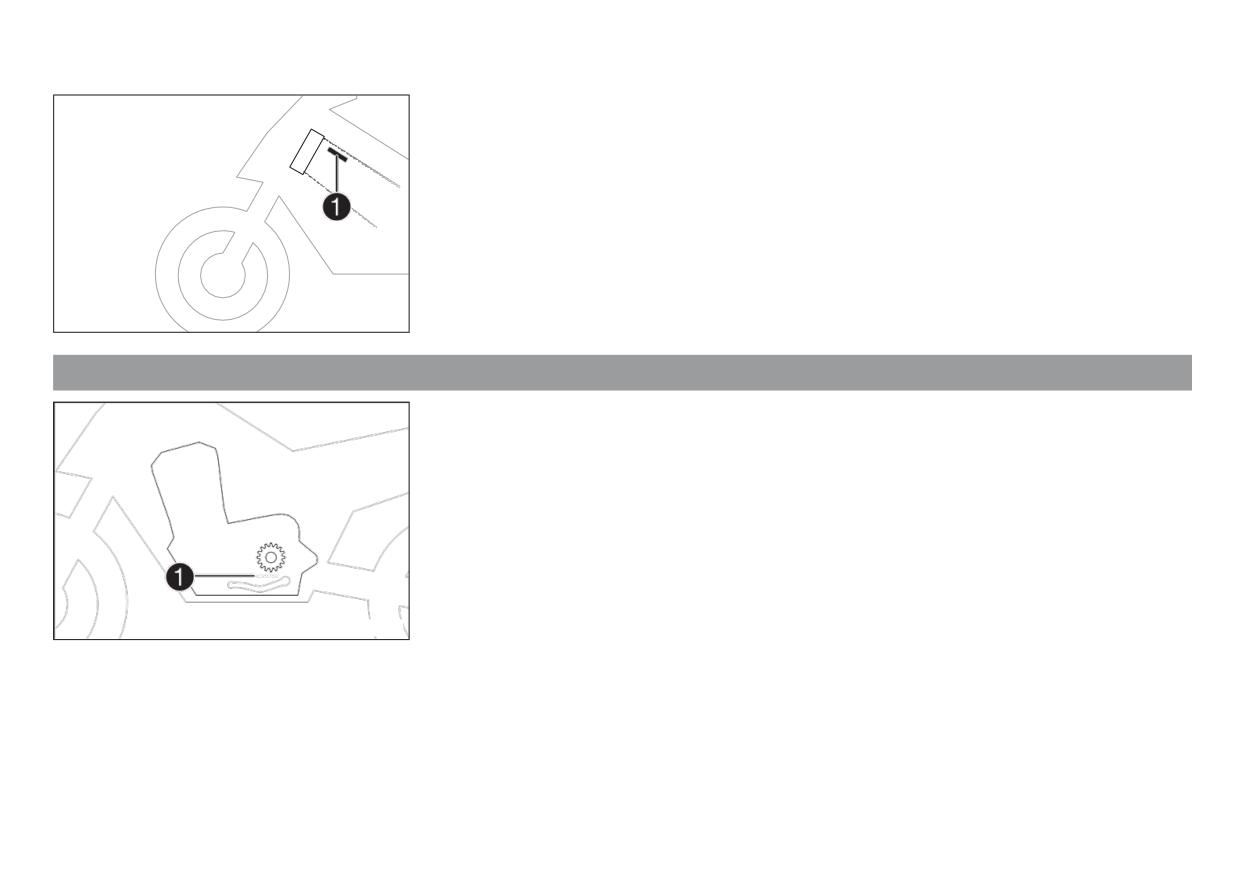

5.1

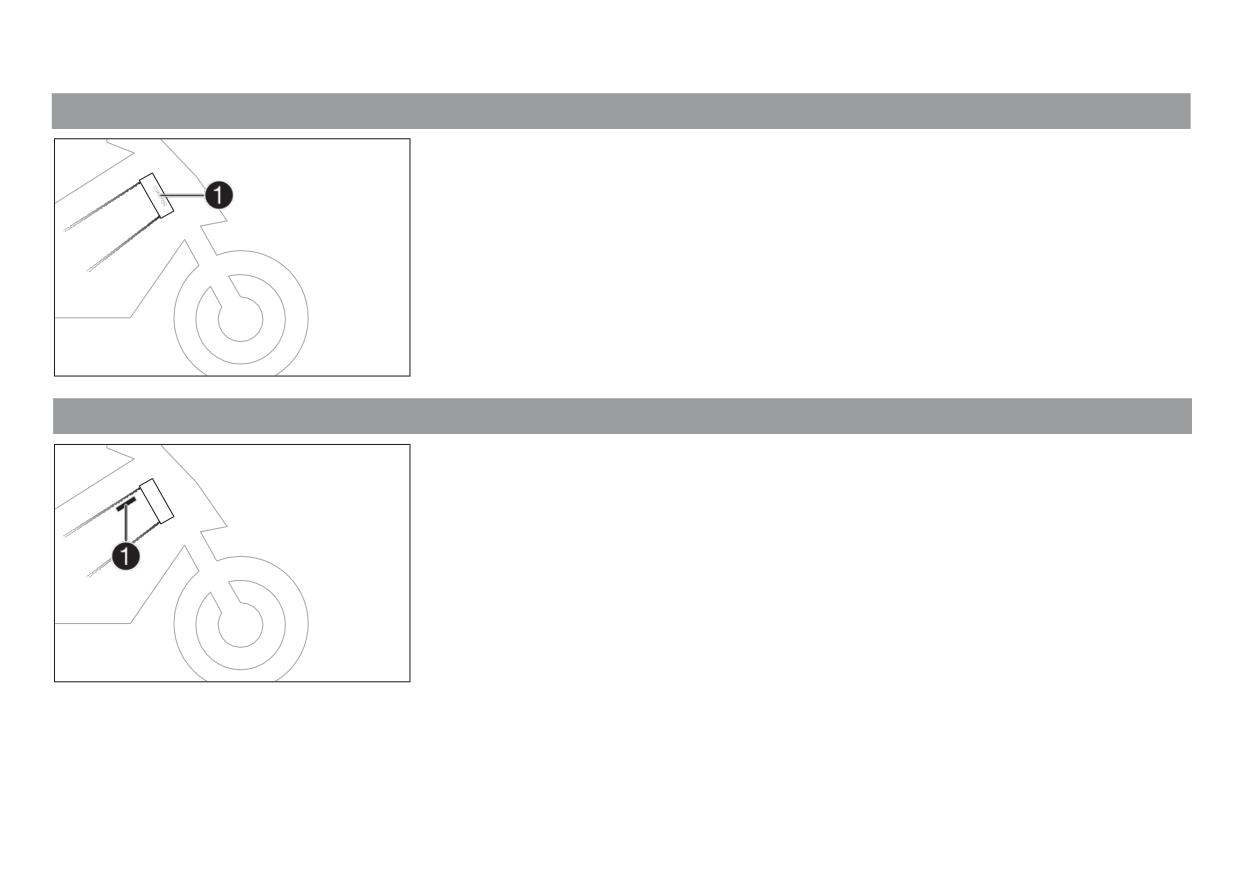

Номер шасси

ЩИТОК ПРИБОРОВ

5.2

Ярлык с указанием типа

7.1

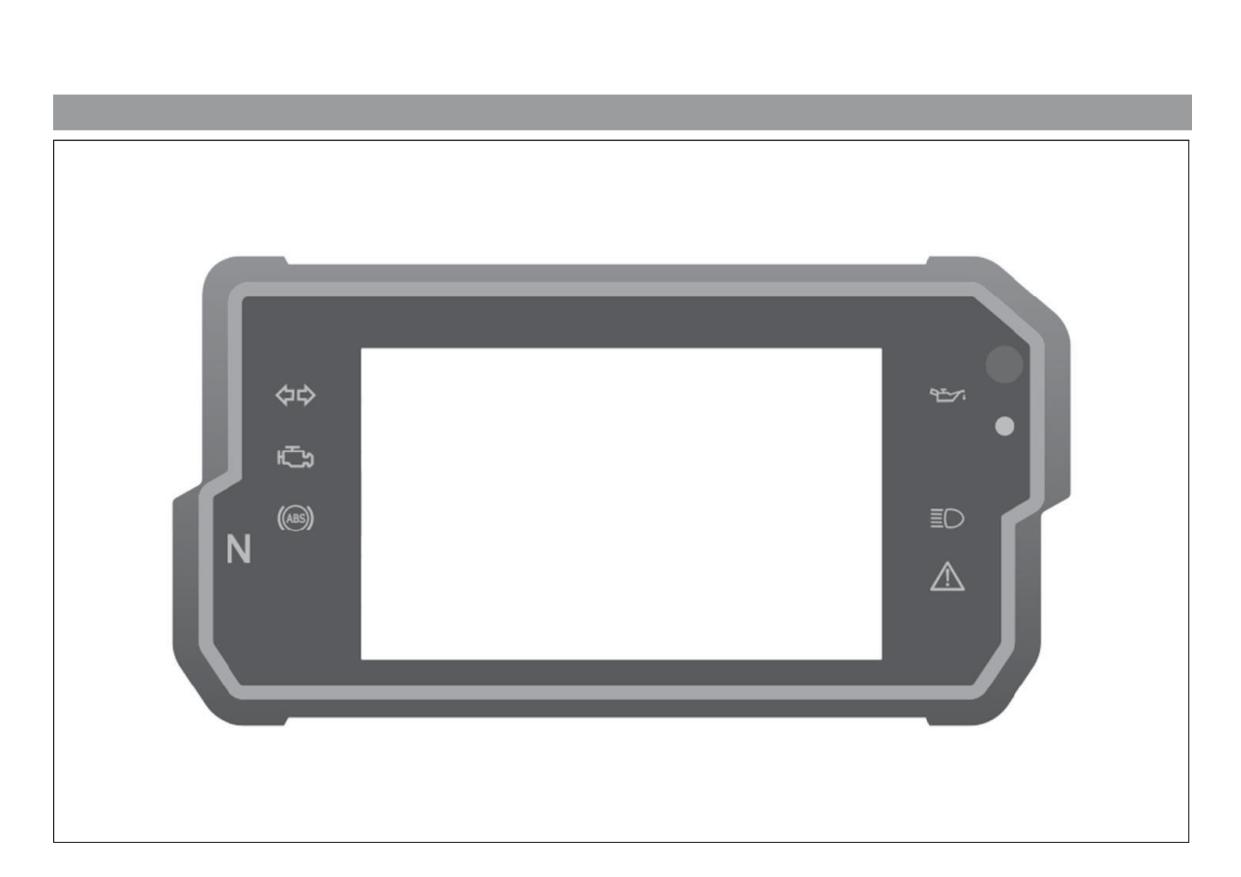

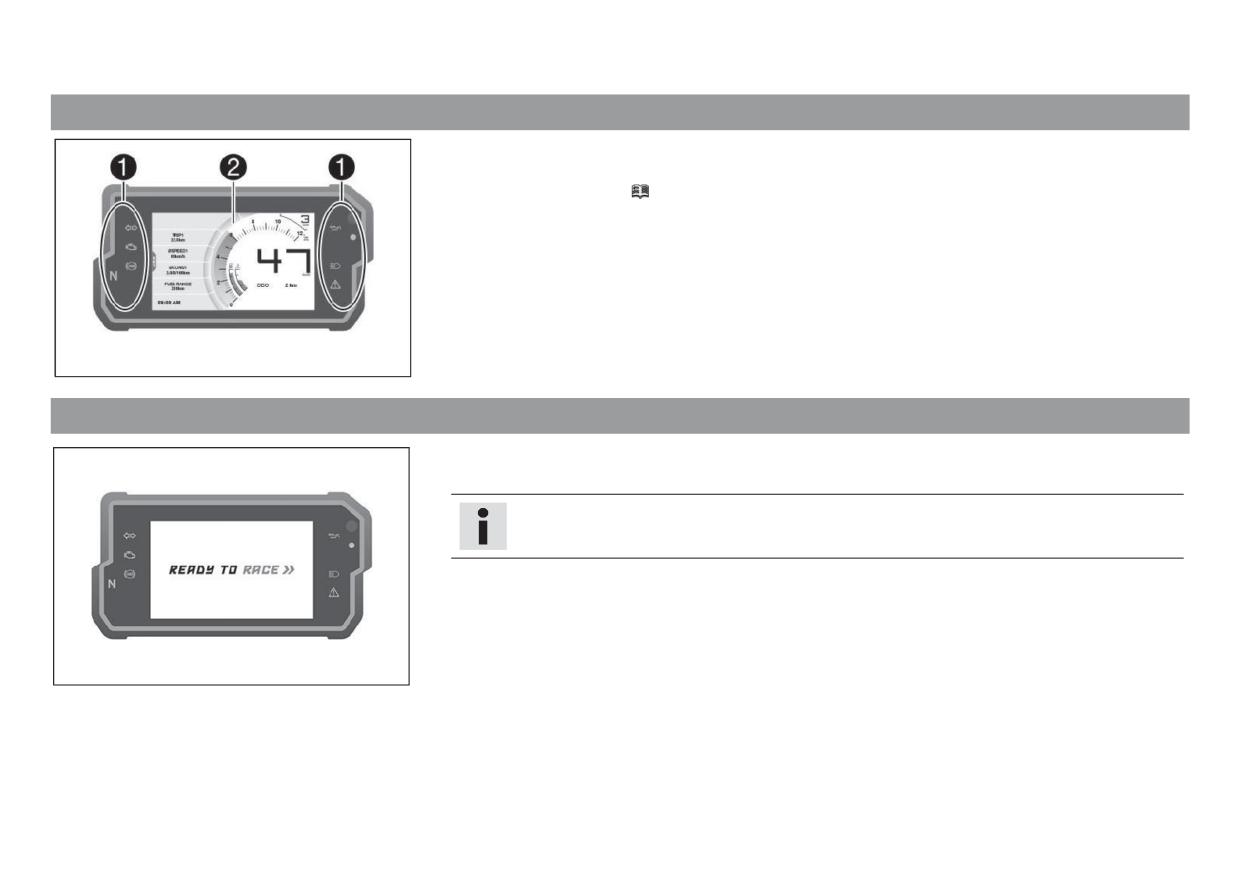

Щиток приборов

СОДЕРЖАНИЕ

7.2

Включение и проверка

7.17.14 Меню «Favourites» (Избранное)

7.17.15 Меню Quick Selector 1

7.3

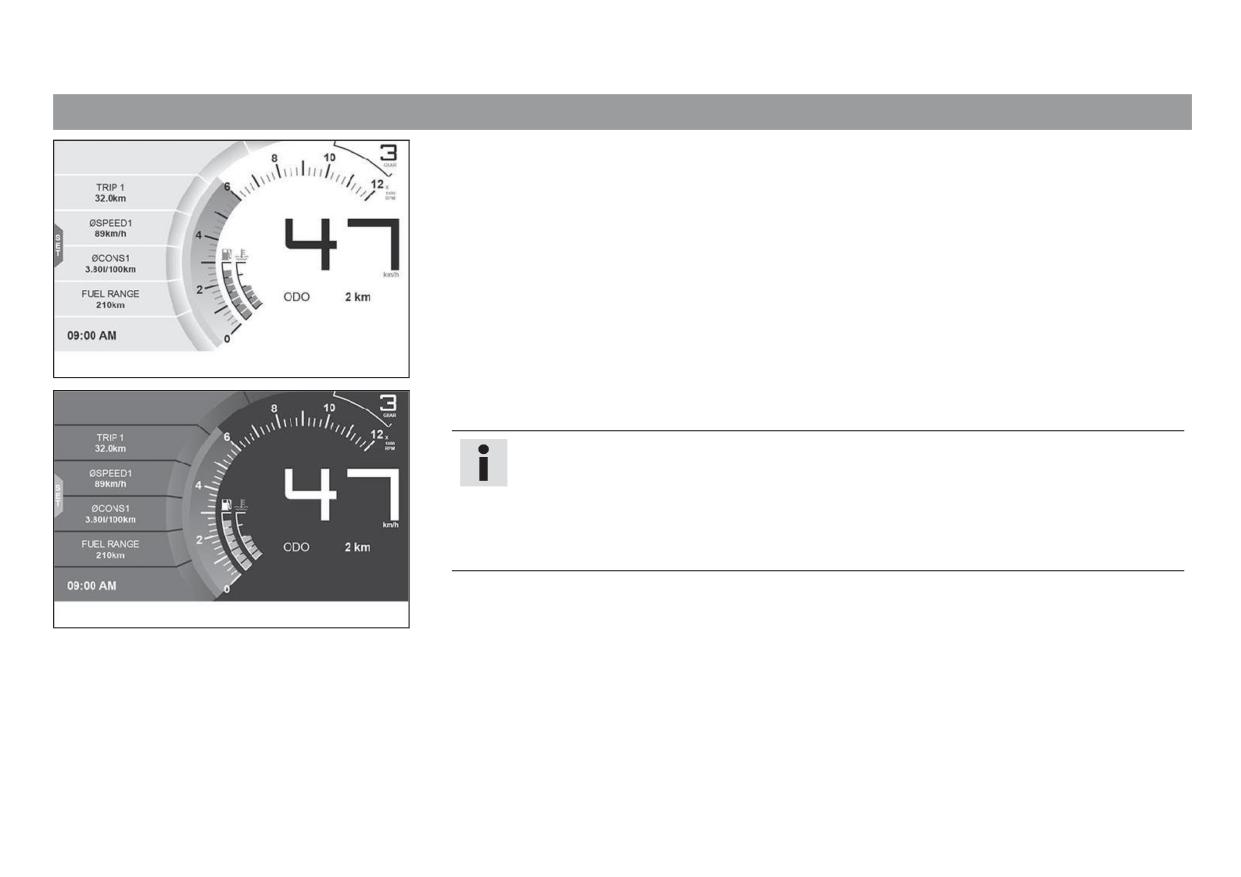

Дневной/ночной режим

7.4

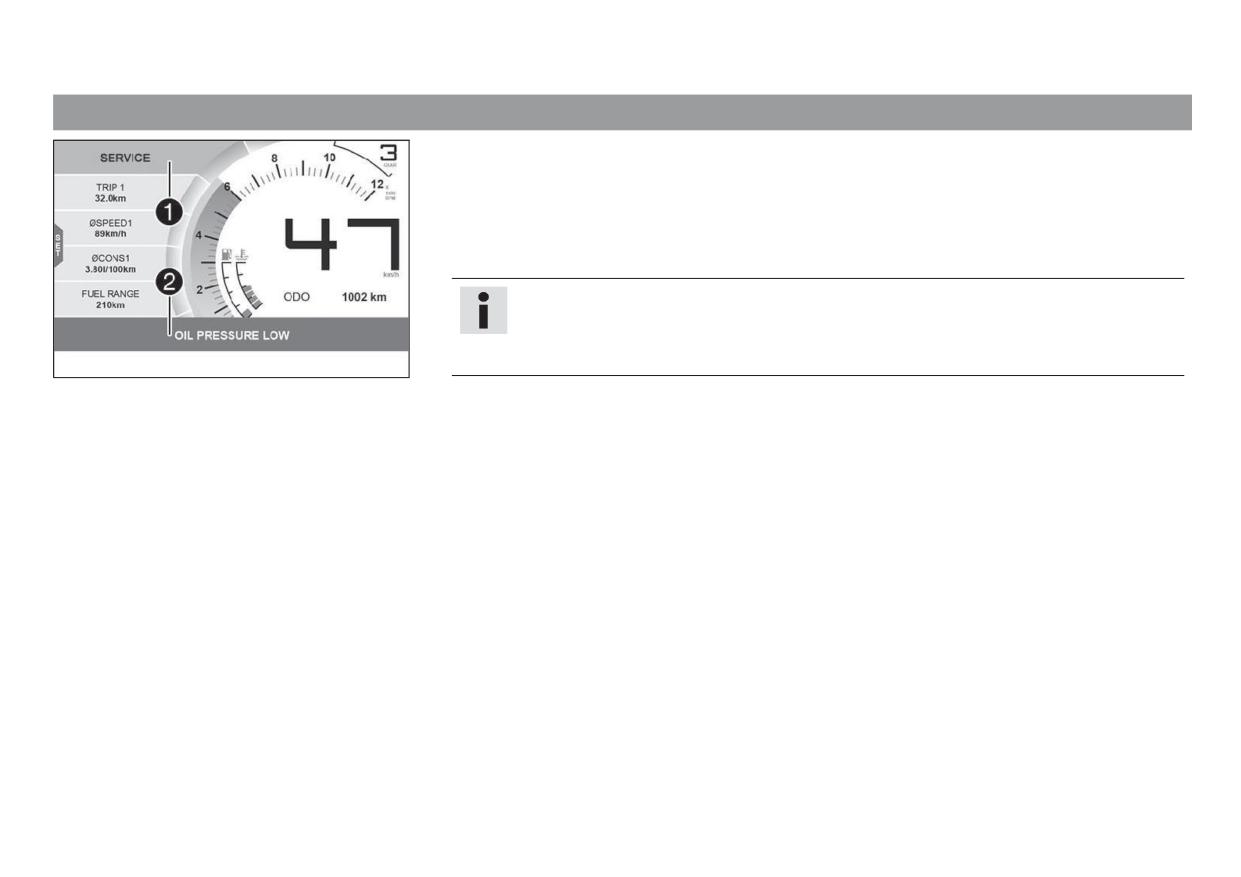

Предупреждающие сообщения

7.17.16 Меню Quick Selector 2

7.5

Индикаторные лампы

7.17.17 Меню Bluetooth

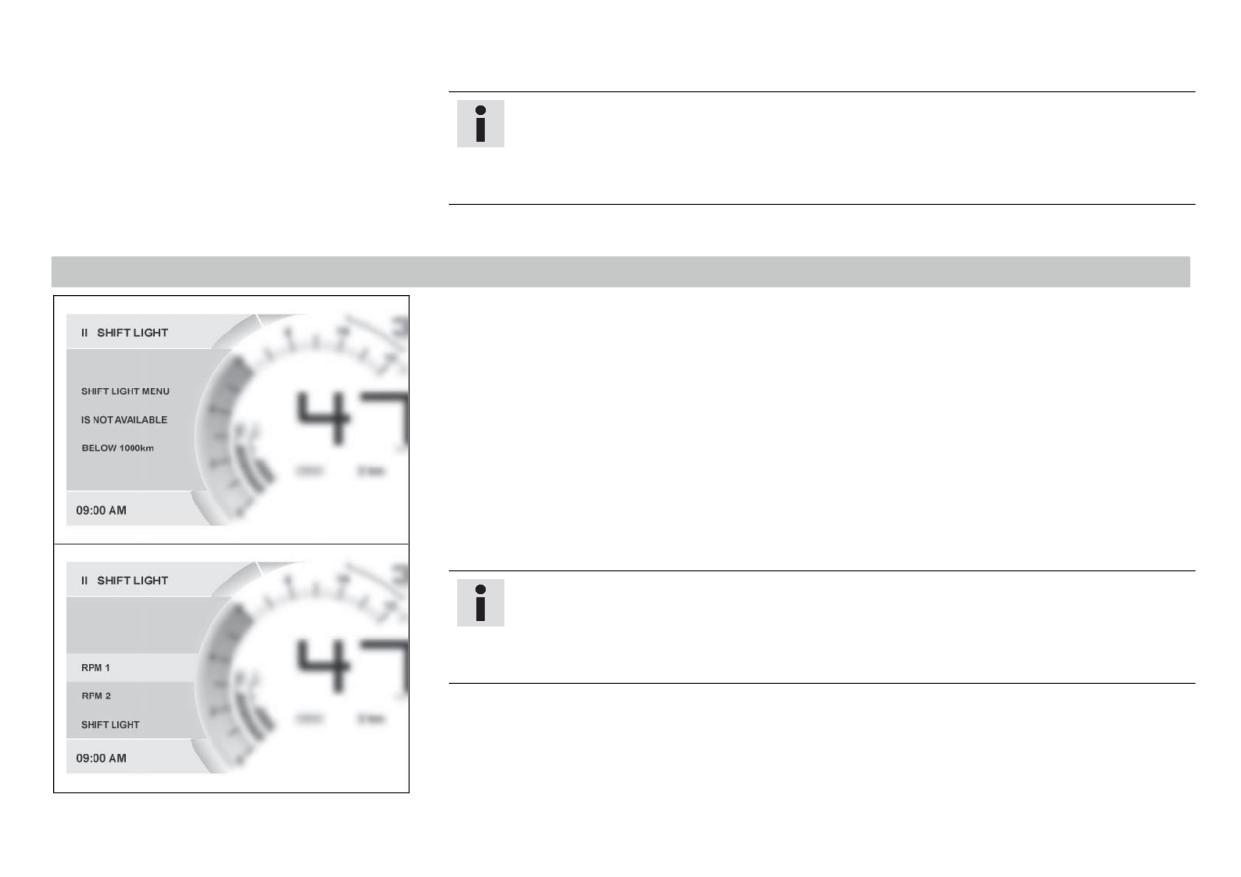

7.17.18 Меню «Shift Light» (Индикатор переключения передач) 61

7.6

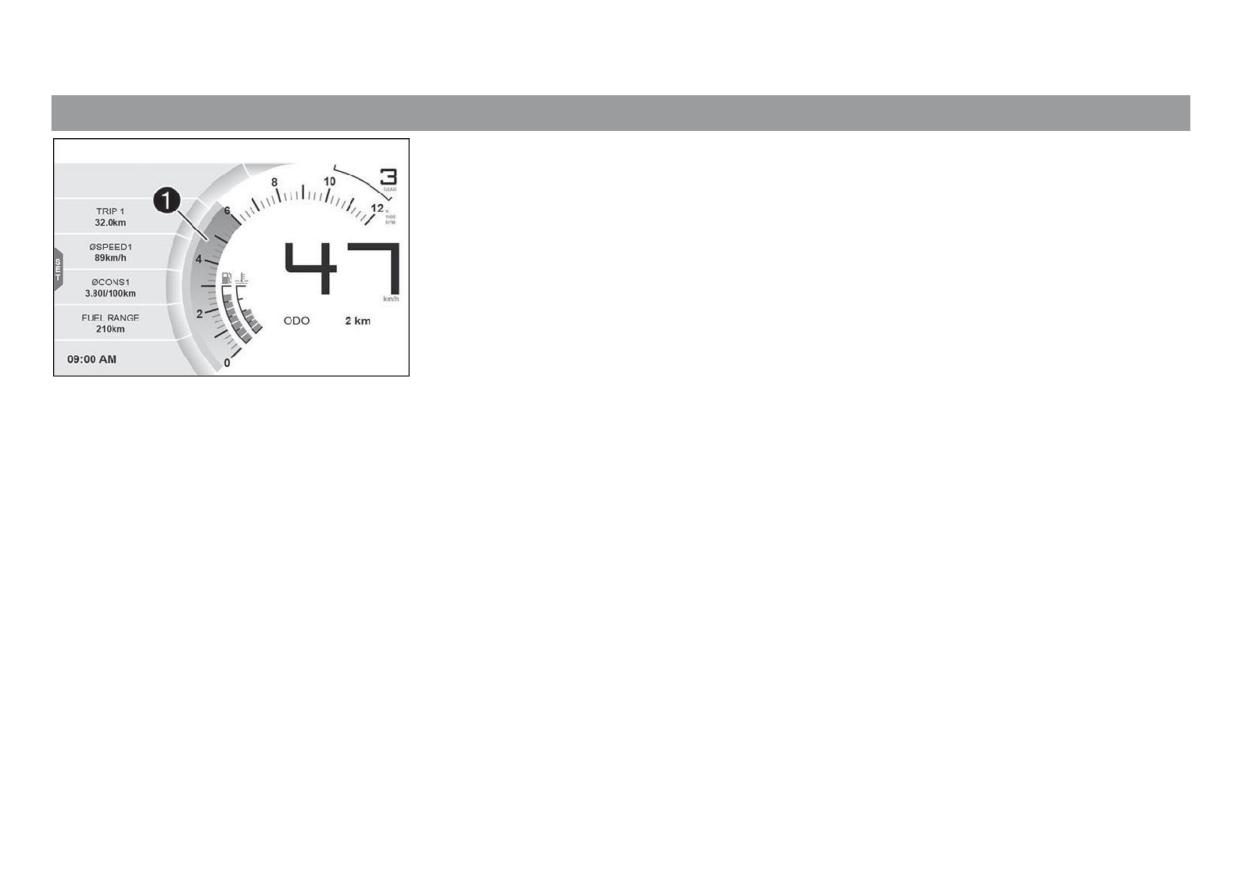

Дисплей

7.7

Скорость

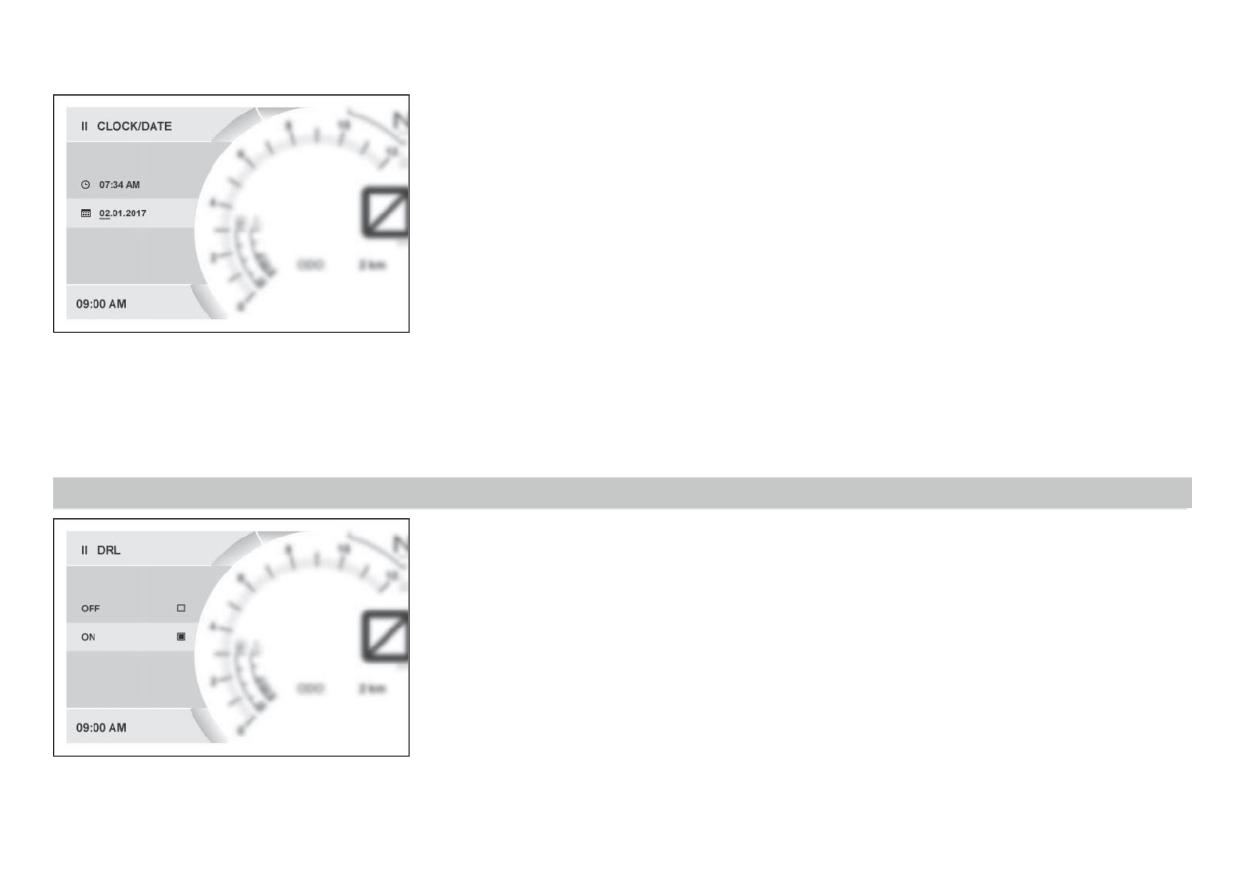

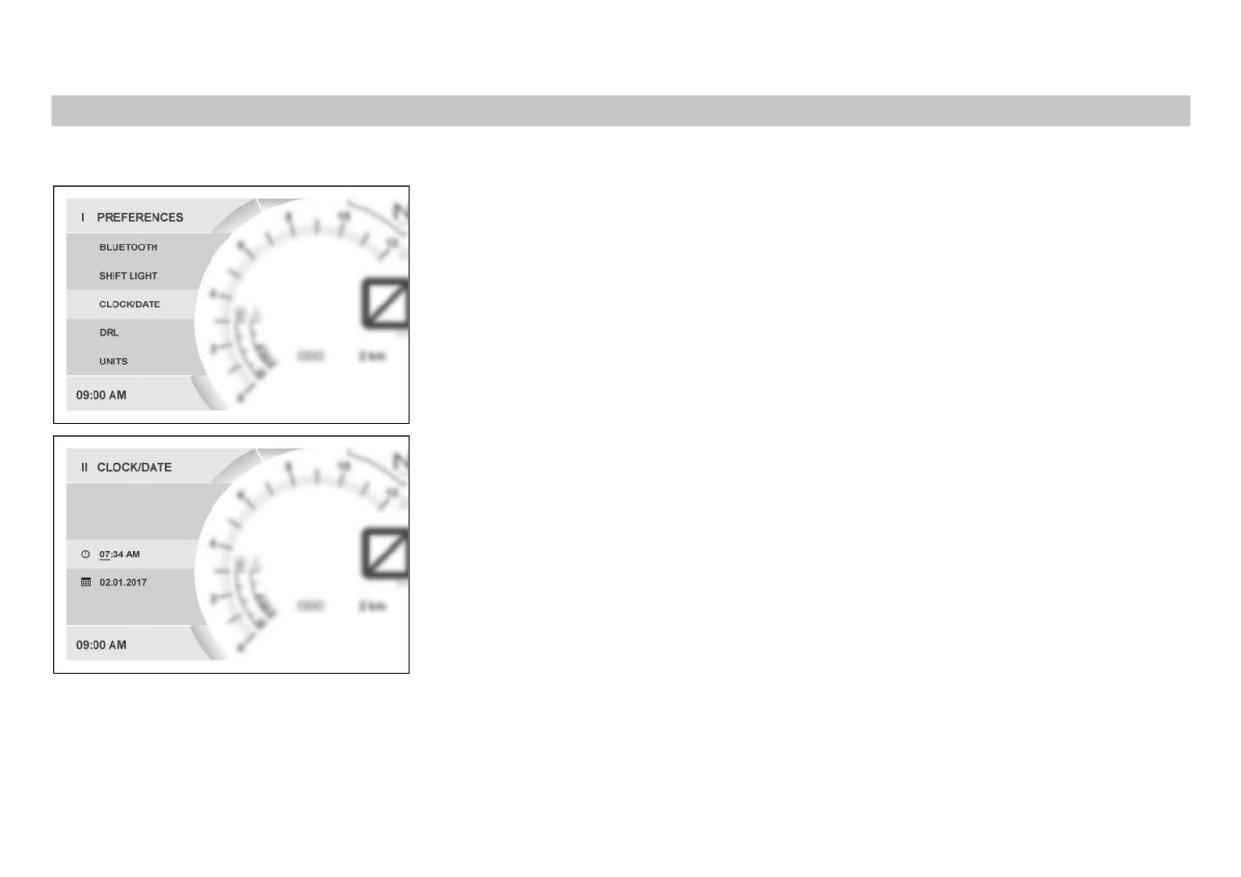

7.17.19 Установка времени и даты

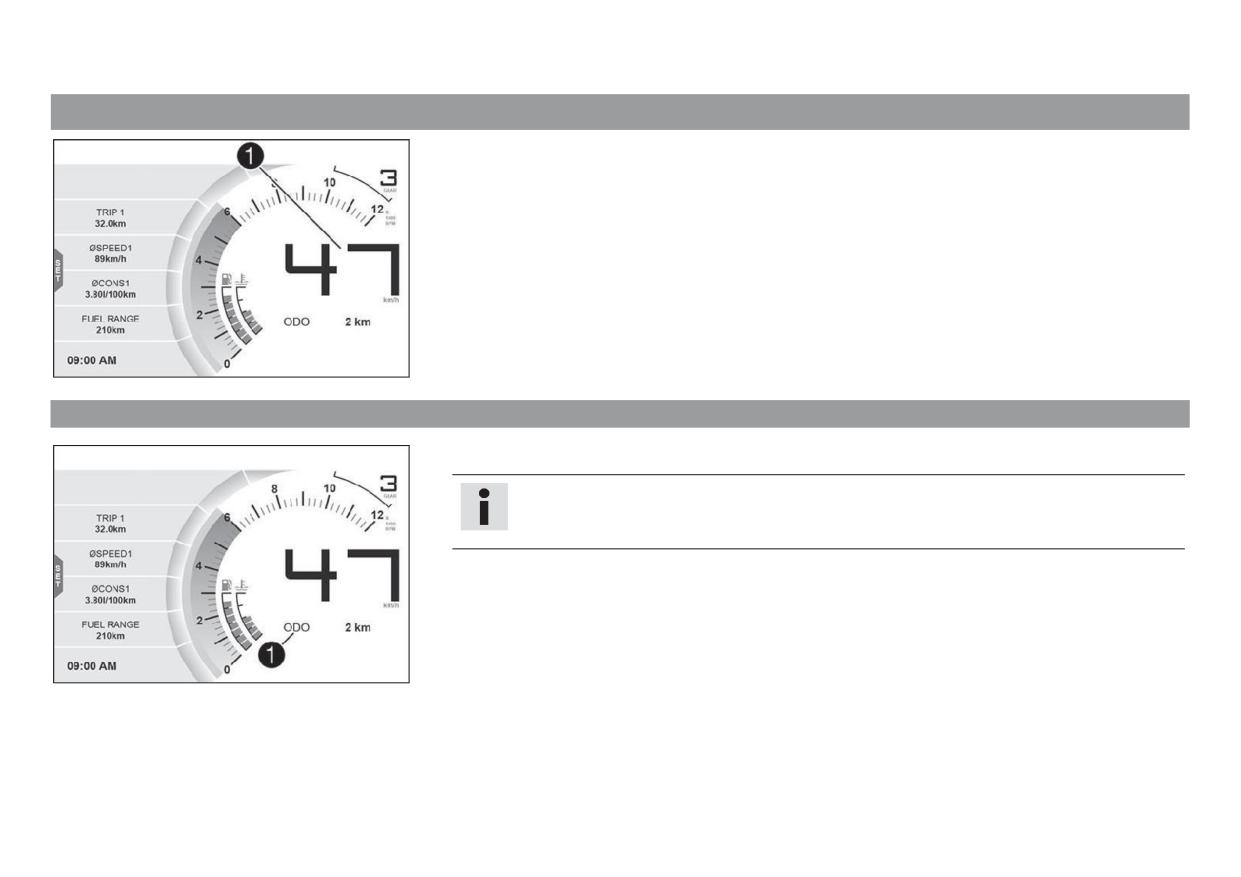

7.8

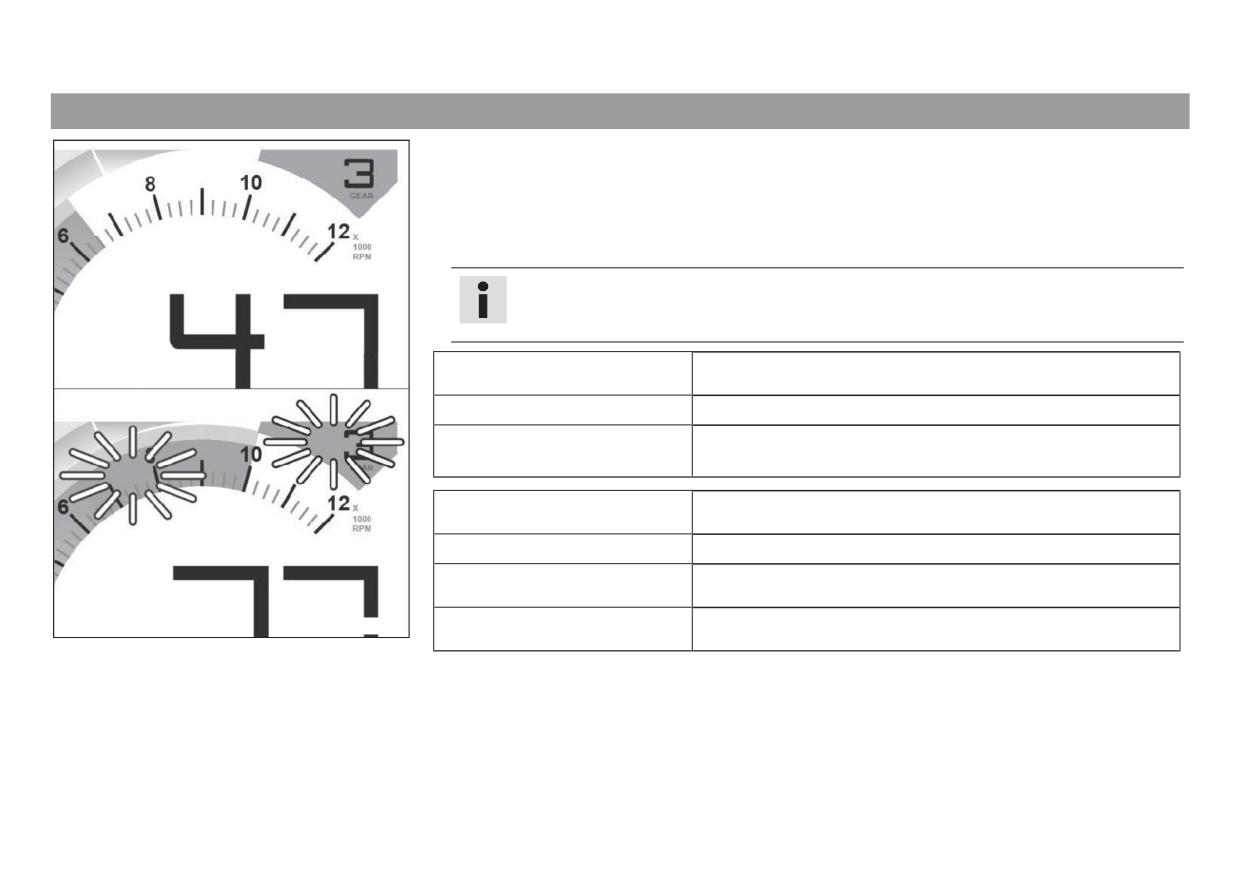

Индикатор переключения передач

7.17.20 Меню «DRL» (Дневные ходовые огни)

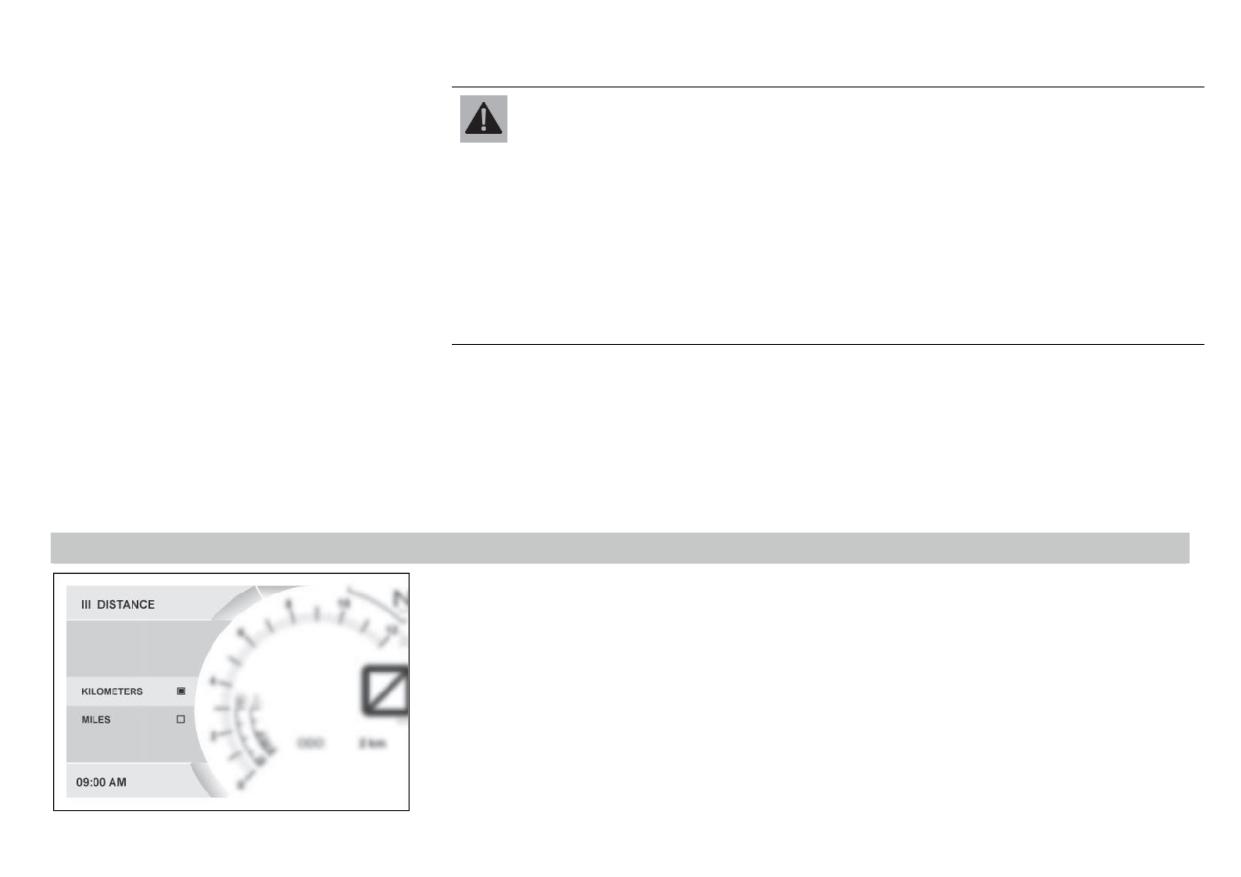

7.17.21 Меню «Distance» (Пробег)

7.9

Скорость

7.10

Индикатор ODO (одометр)

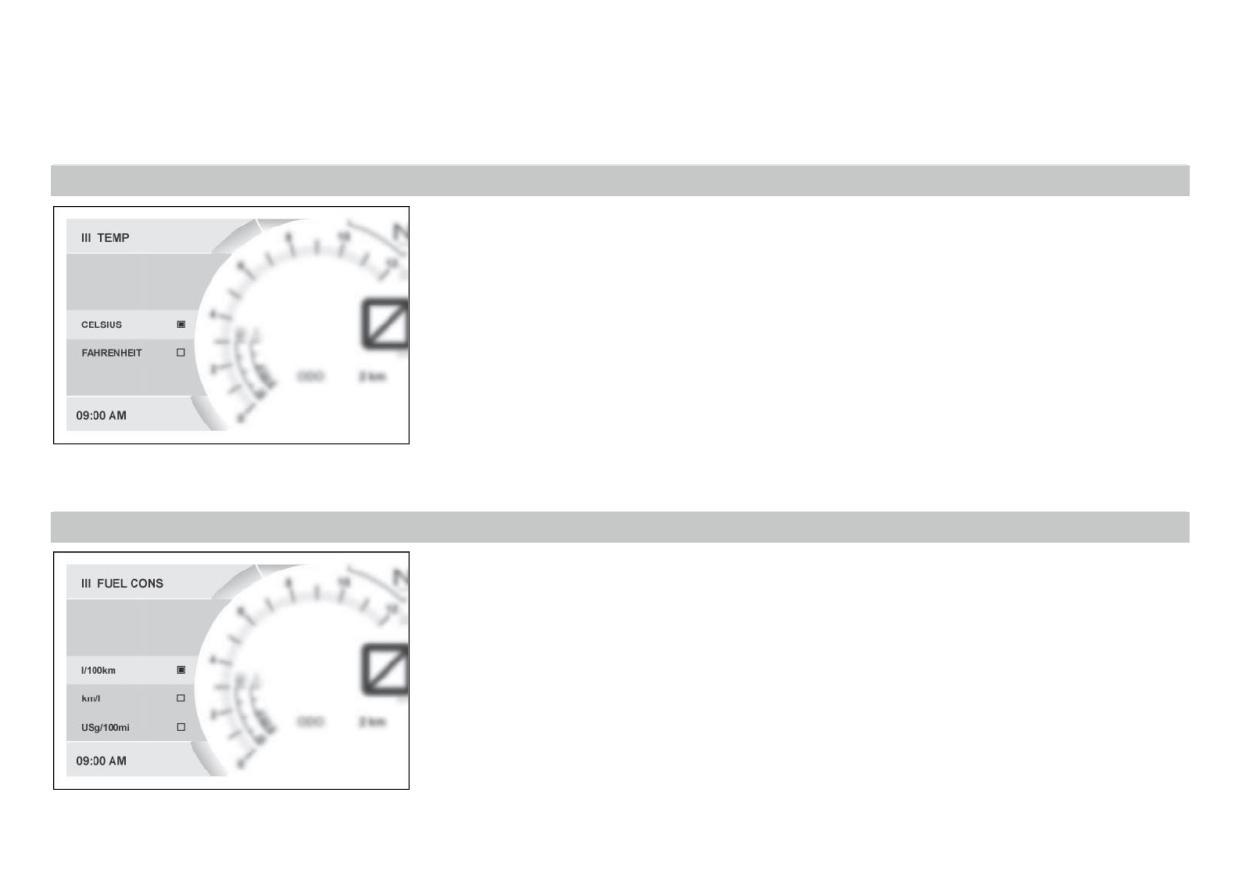

7.17.22 Меню «Temp» (Температура)

7.11

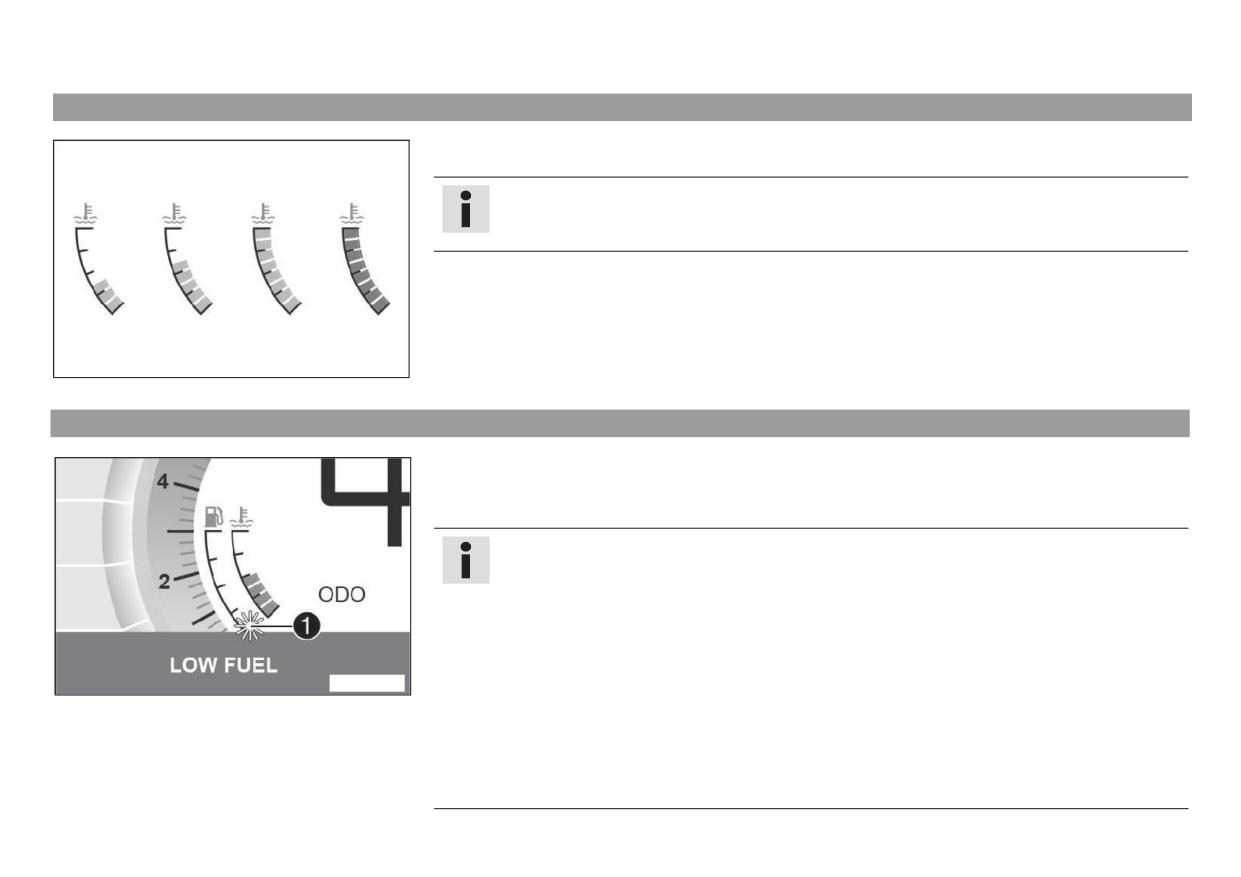

Индикатор температуры охлаждающей жидкости

7.17.23 Меню «Fuel Cons» (Расход топлива)

7.12

Индикатор уровня топлива

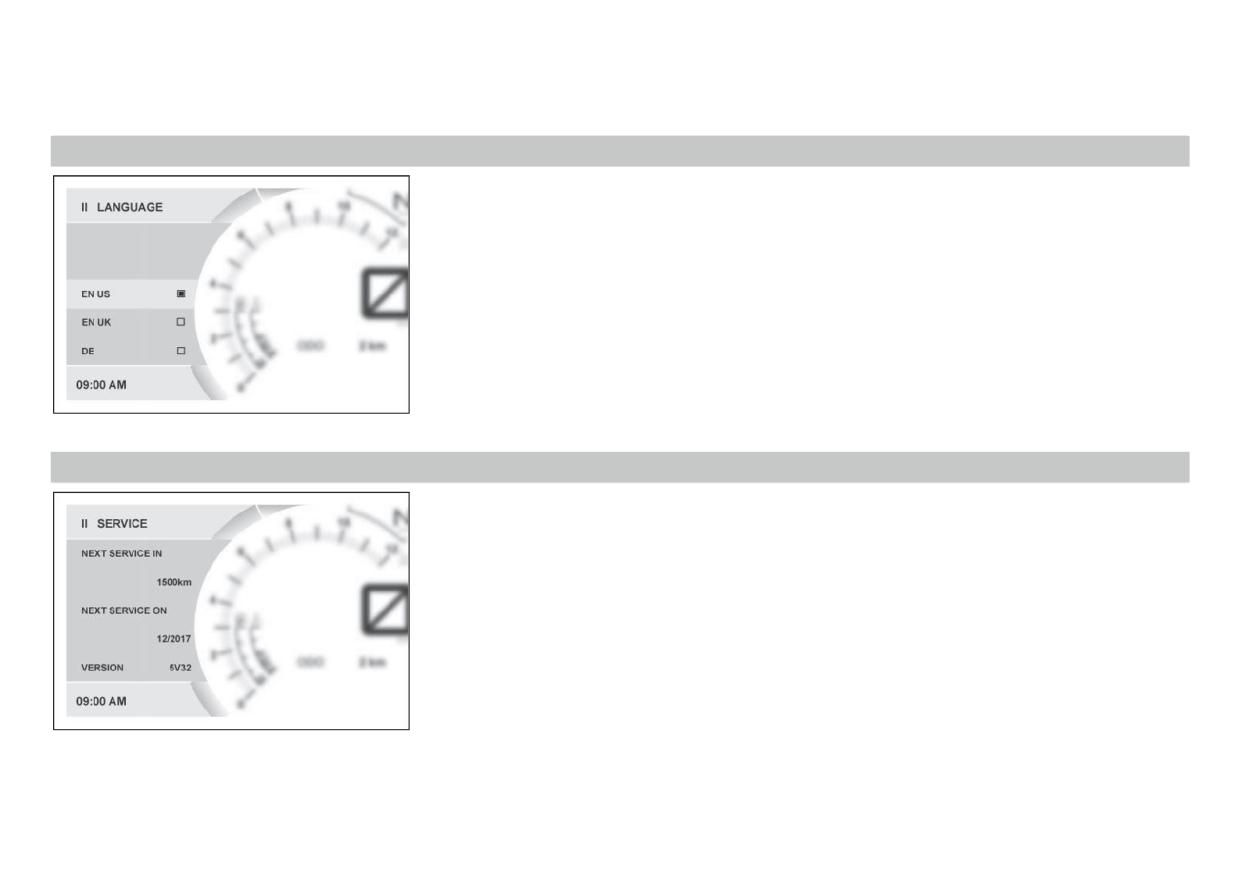

7.17.24 Меню «Language» (Язык)

7.17.25 Меню Service (Сервис)

7.13

Time (Время)

7.14

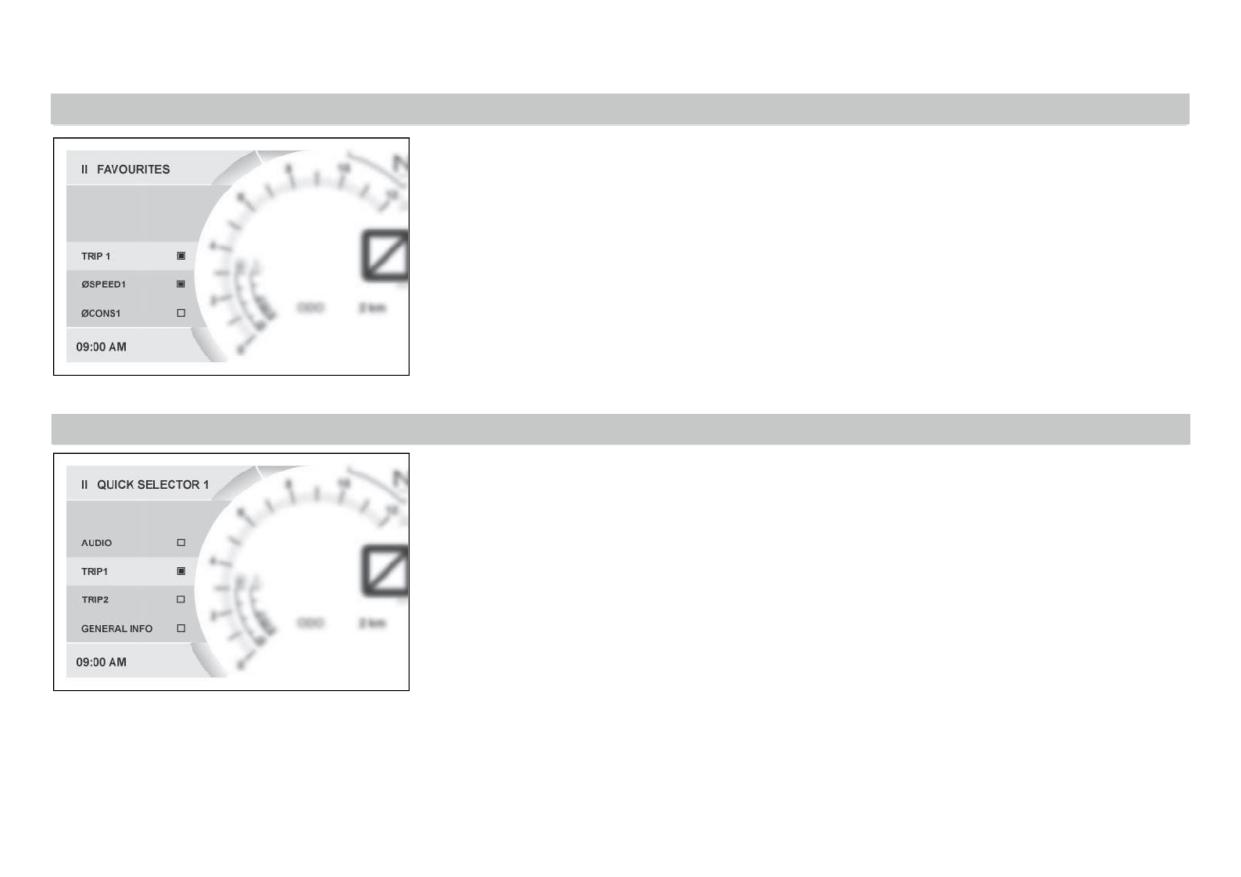

Экран Favourites (Избранное)

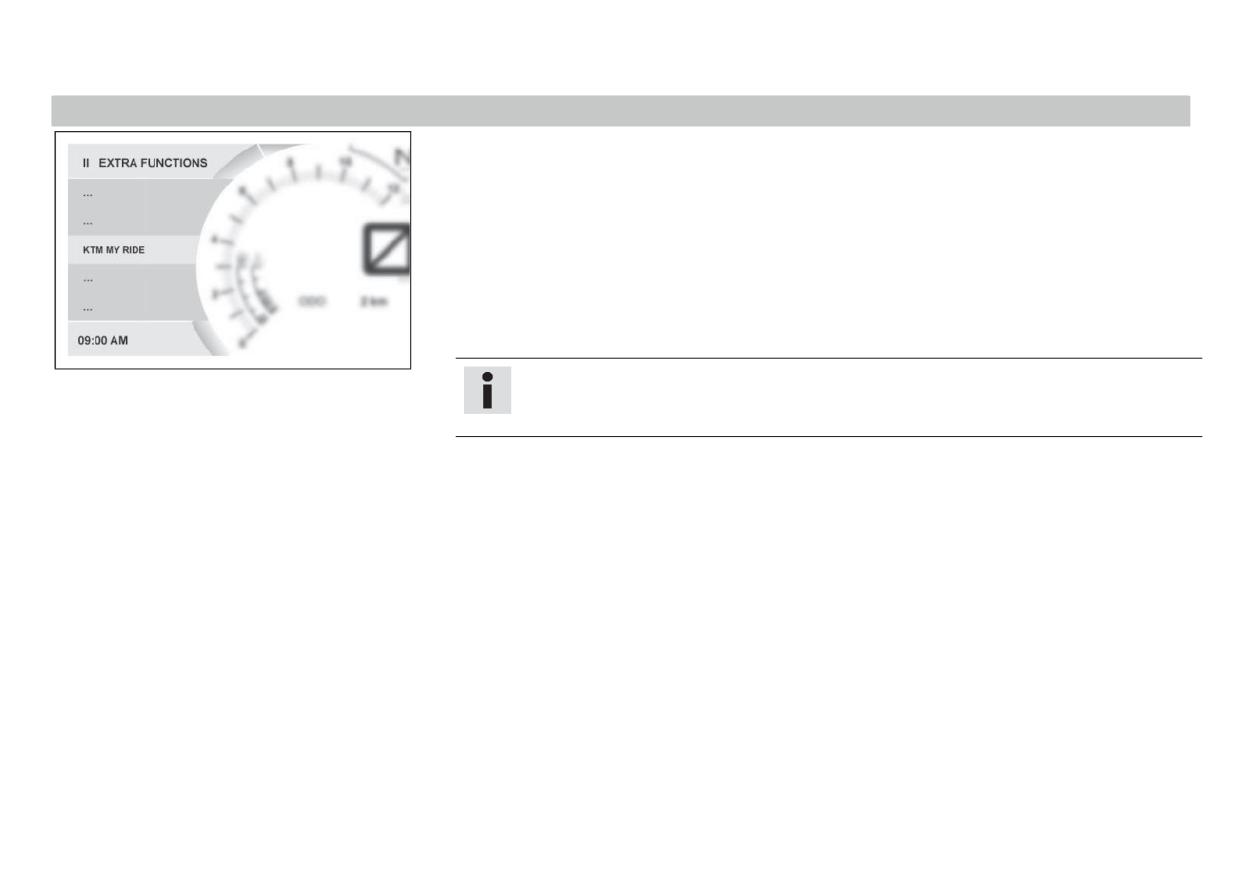

7.17.26 Меню «Extra functions» (Дополнительные функции)

7.15

Экран Quick Selector 1 (Быстрый выбор 1)

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

8.1

Рекомендации по первому использованию

7.16

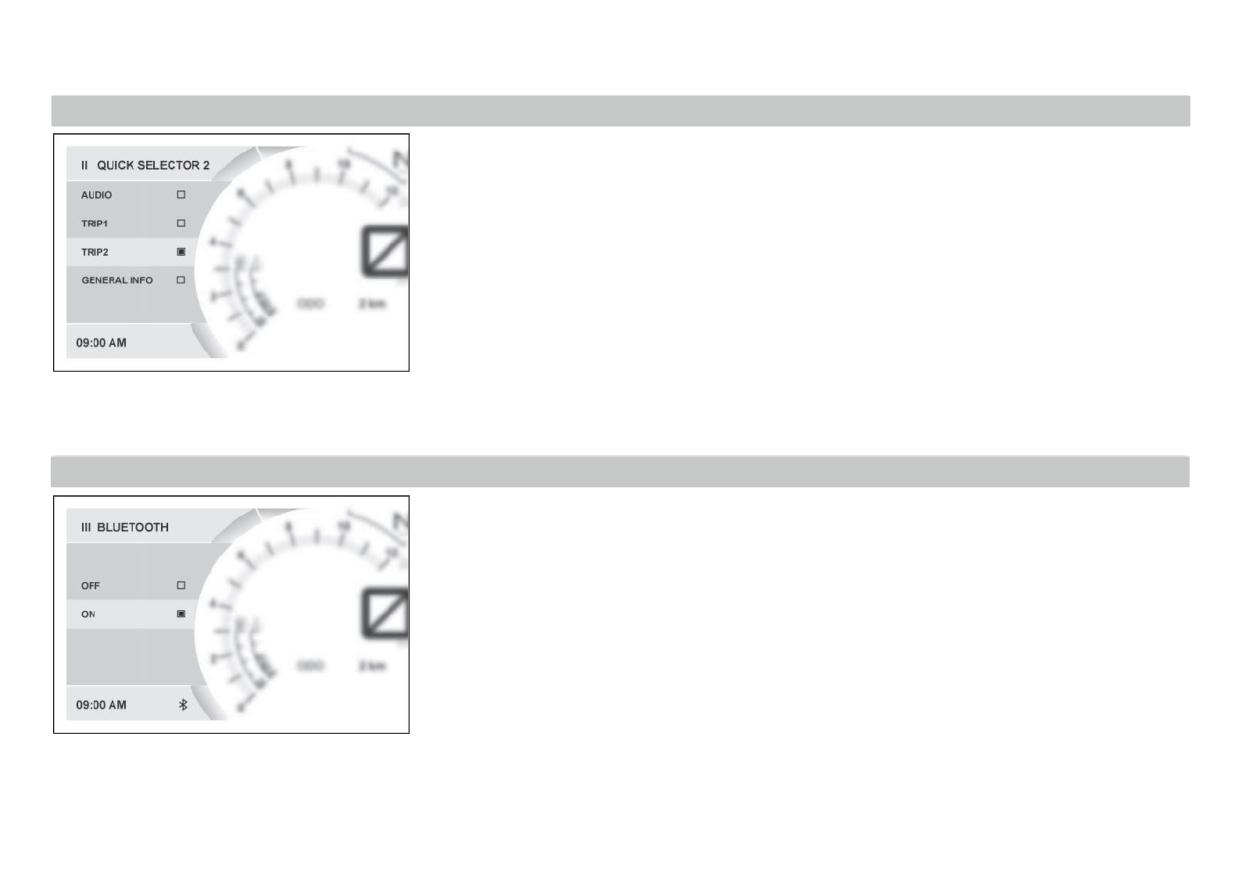

Экран Quick Selector 2

7.17

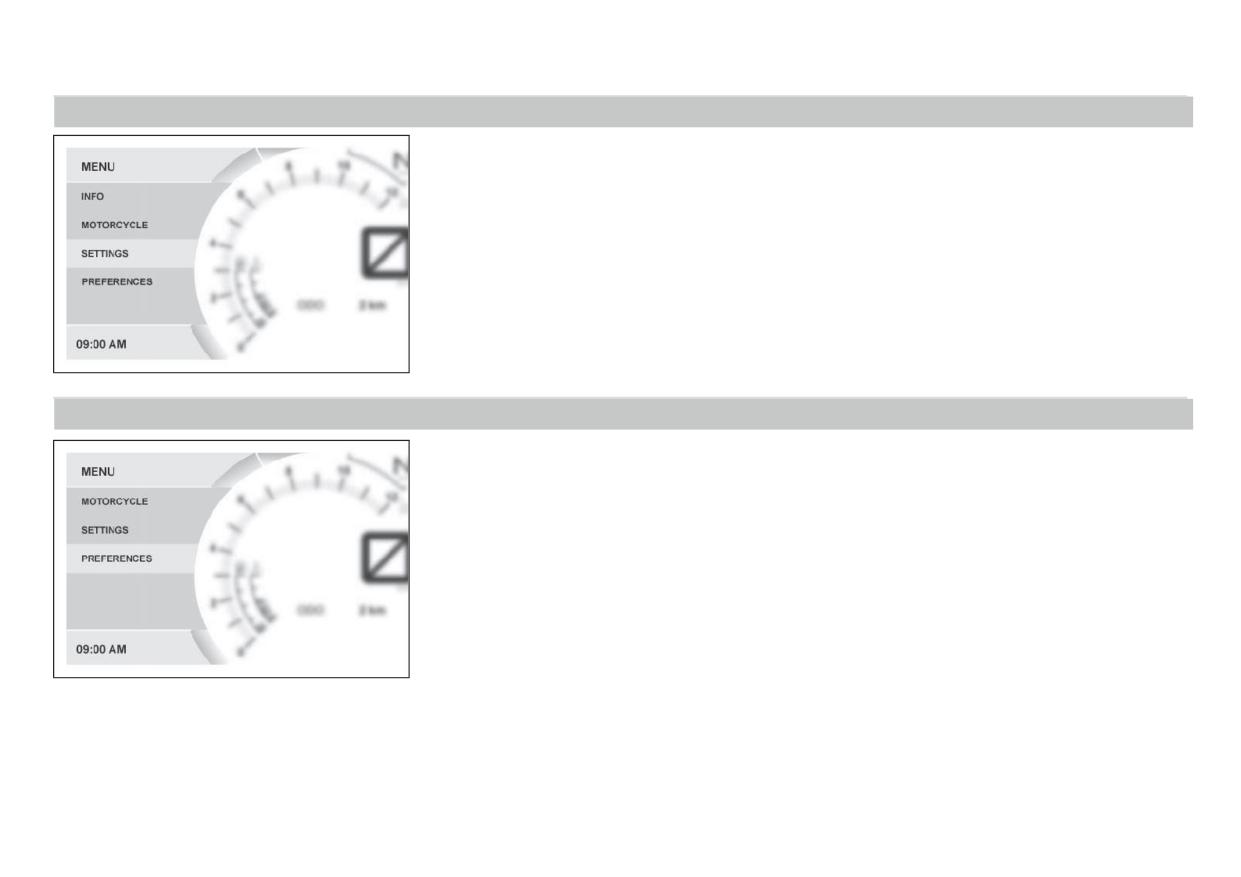

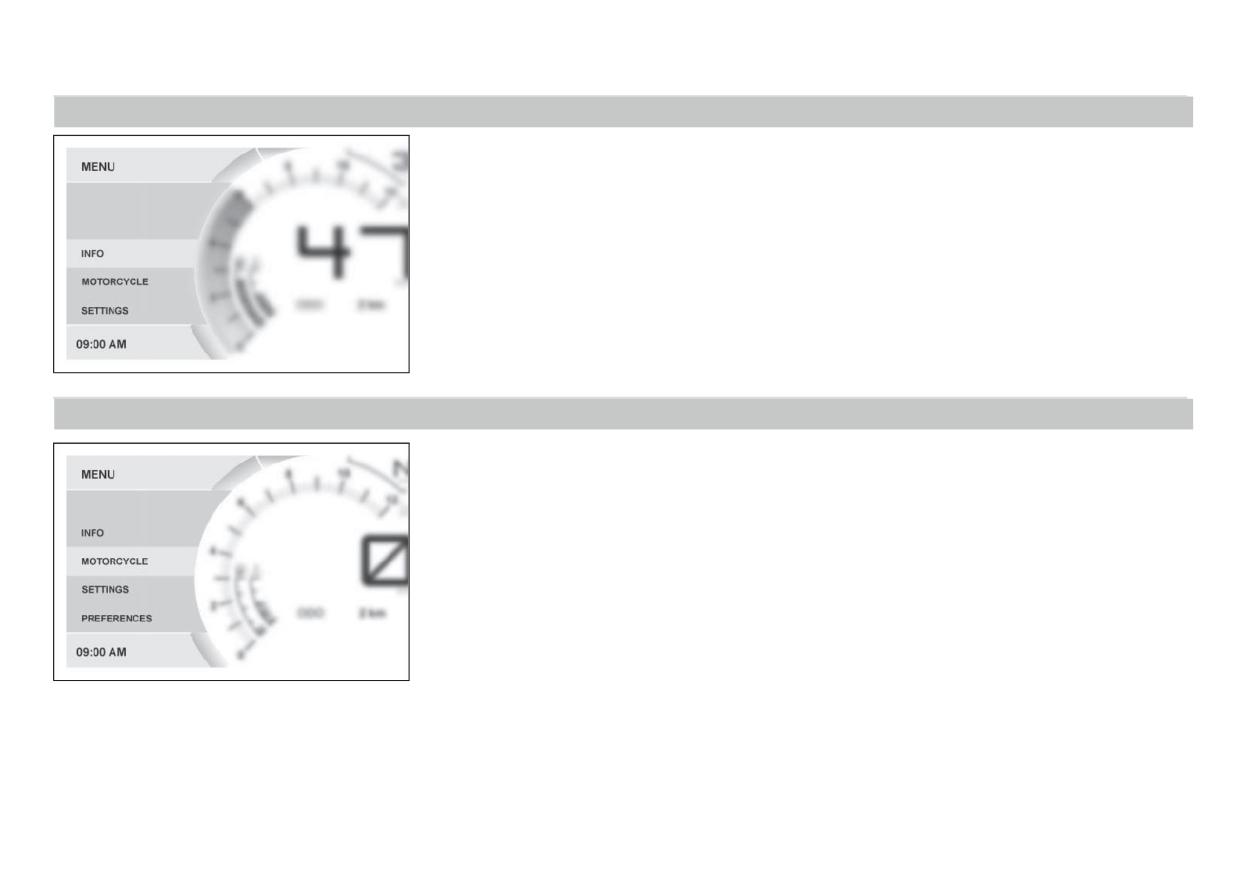

Меню

8.2

Обкатка двигателя

7.17.1 KTM MY RIDE (опция)

8.3

Нагрузка на транспортное средство

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

7.17.2 Меню Info (Информация)

7.17.3 Меню Motorcycle (Мотоцикл)

9.1

Проверки и уход за транспортным средством при подготовке

7.17.4 Меню «Settings» (Настройки)

к эксплуатации

7.17.5

Меню «Preferences» (Пользовательские настройки)

9.2

Запуск двигателя

9.3

Начало движения

7.17.6

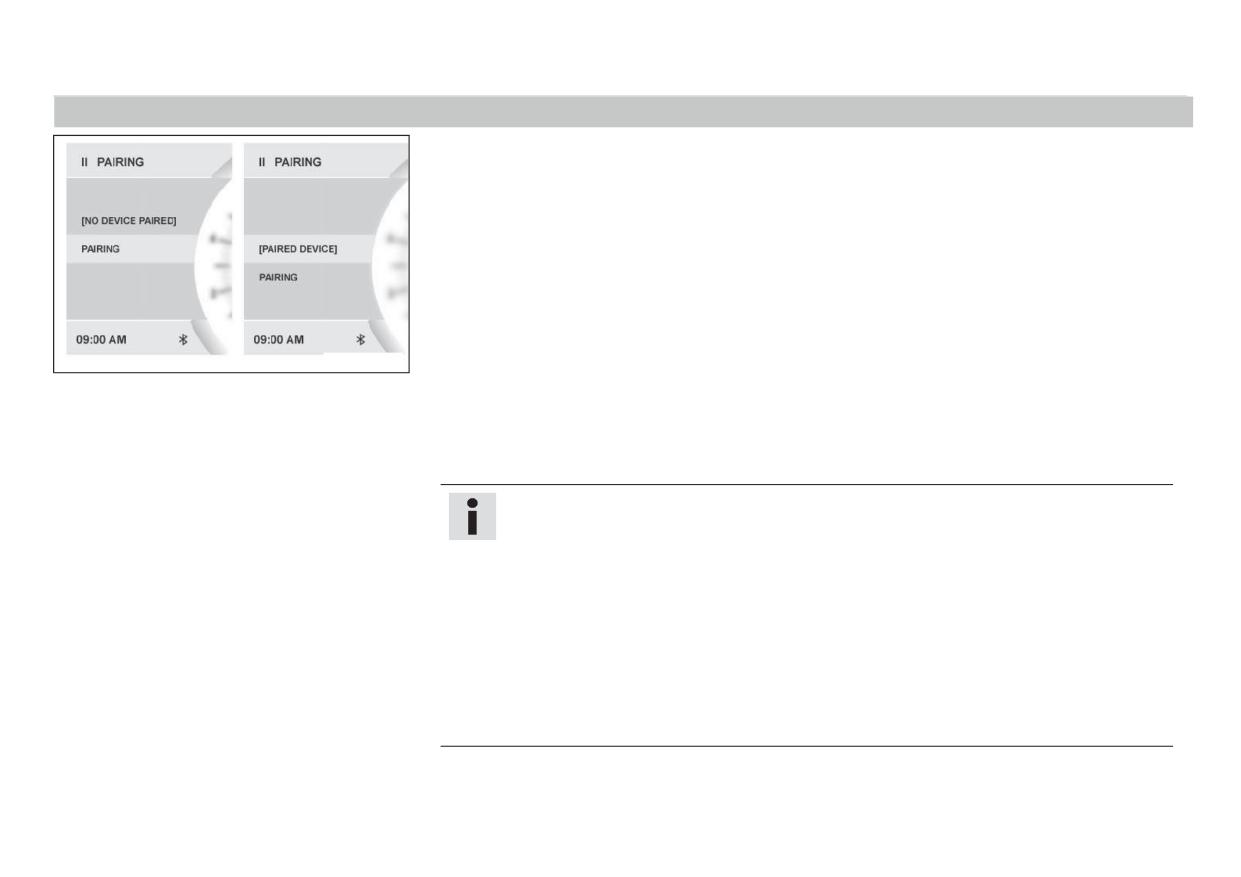

Меню «Pairing» (Подключение) (опция)

7.17.7

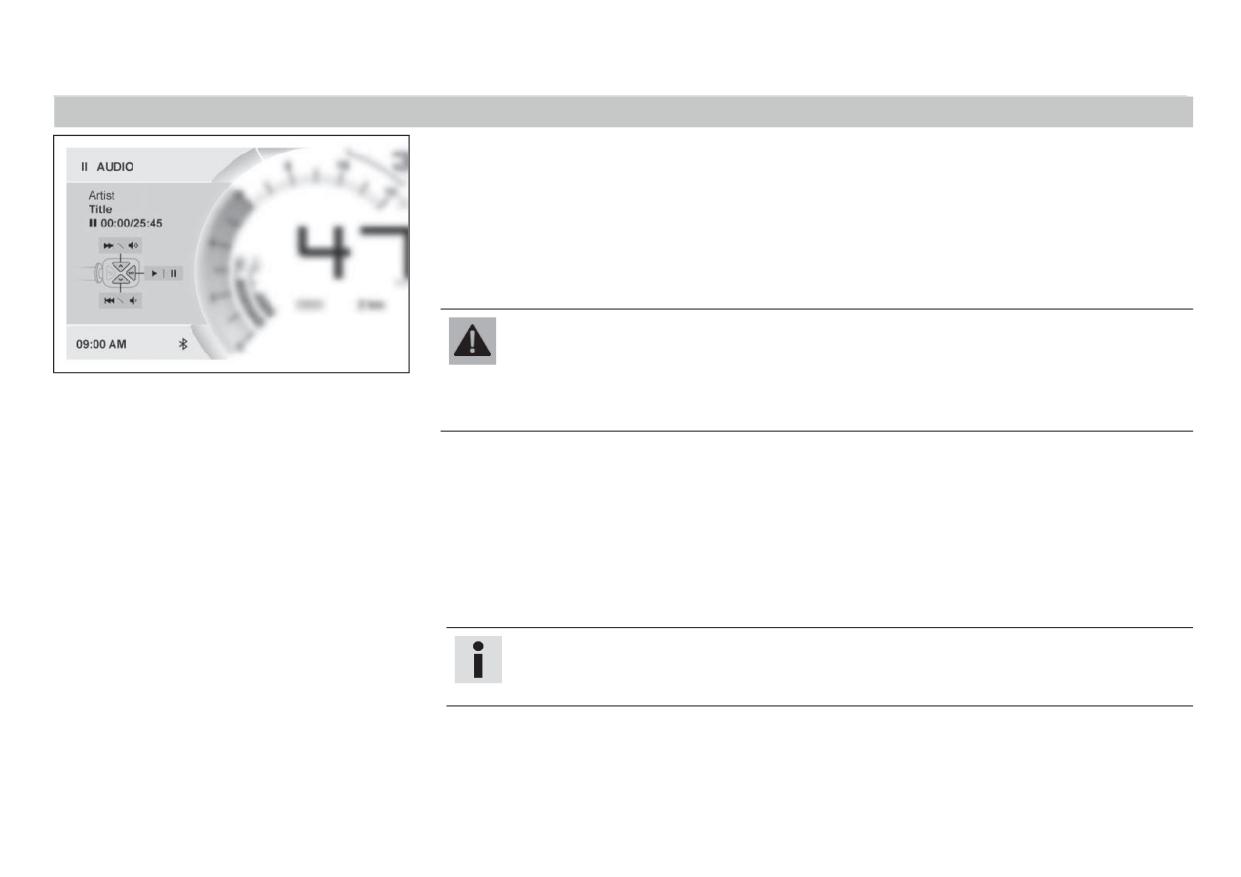

Меню Audio (опция)

9.4

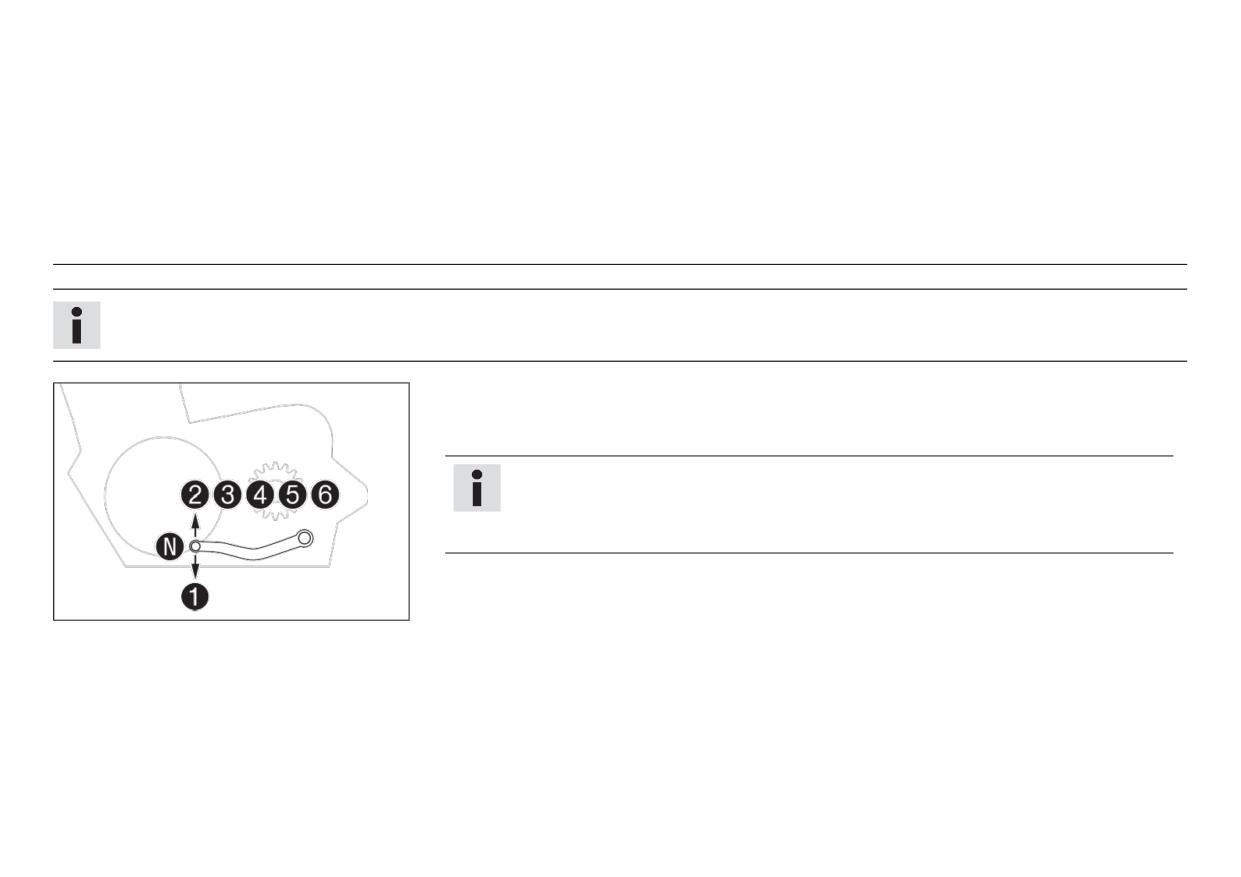

Переключение передач, движение

7.17.8

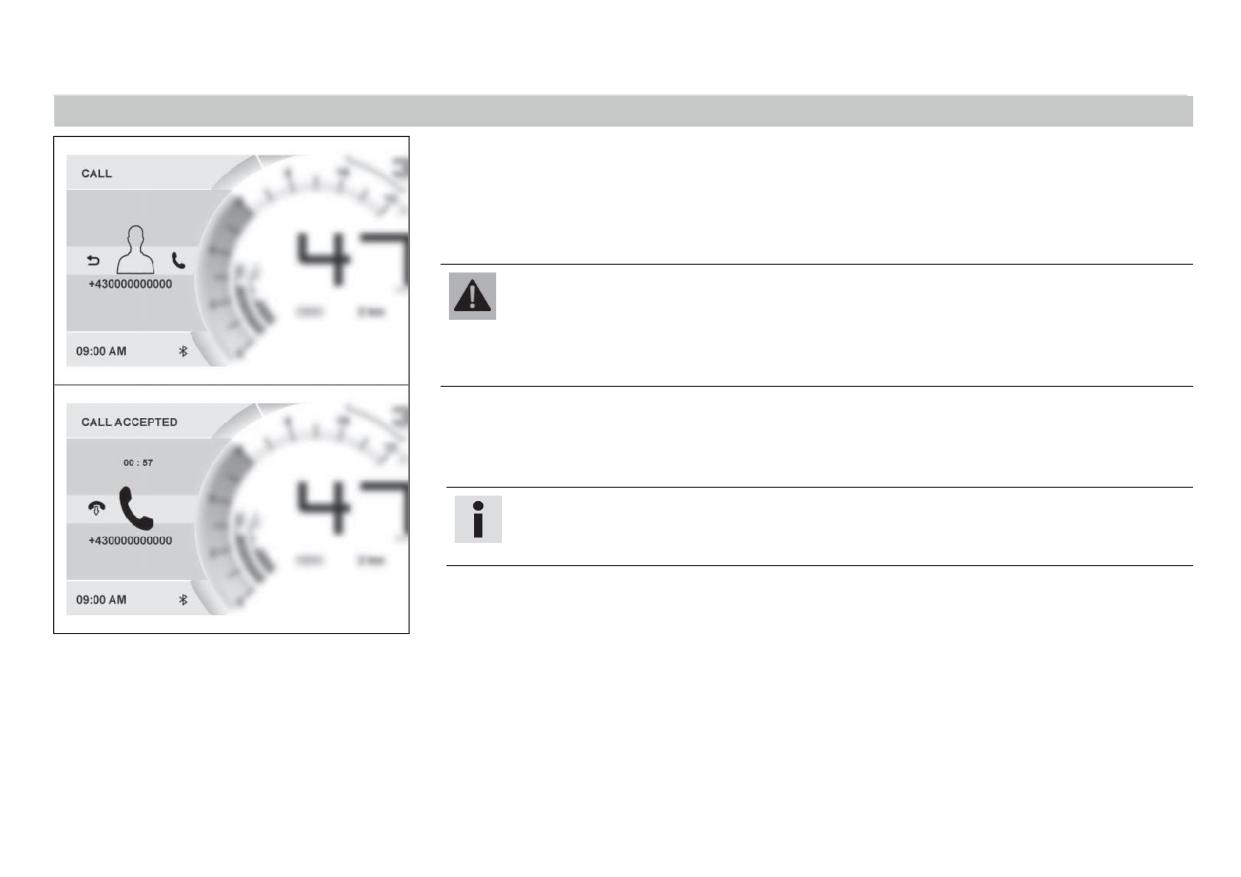

Функция Telephony (Телефонная связь) (опция)

9.5

Торможение

9.6

Остановка, парковка

7.17.9

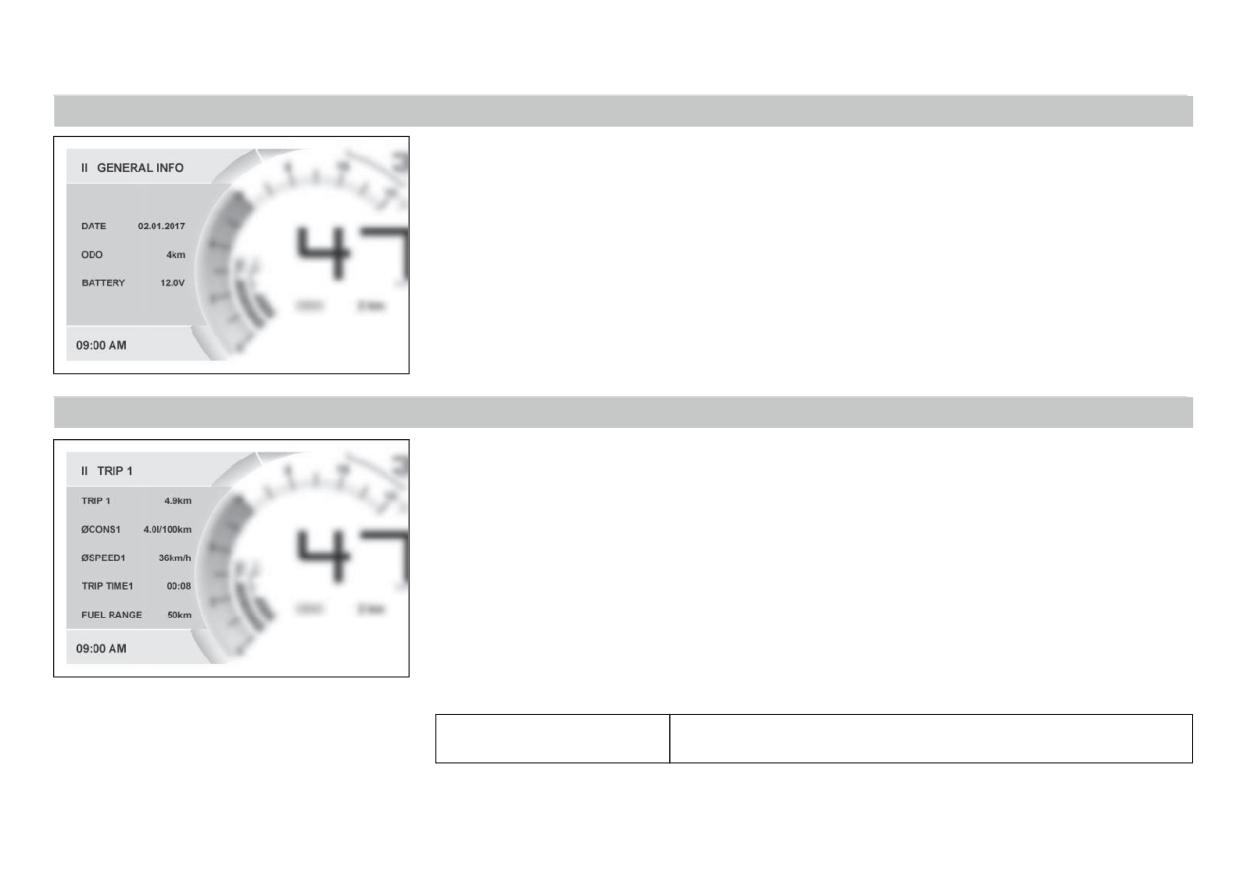

Меню «General Info» (Общая информация)

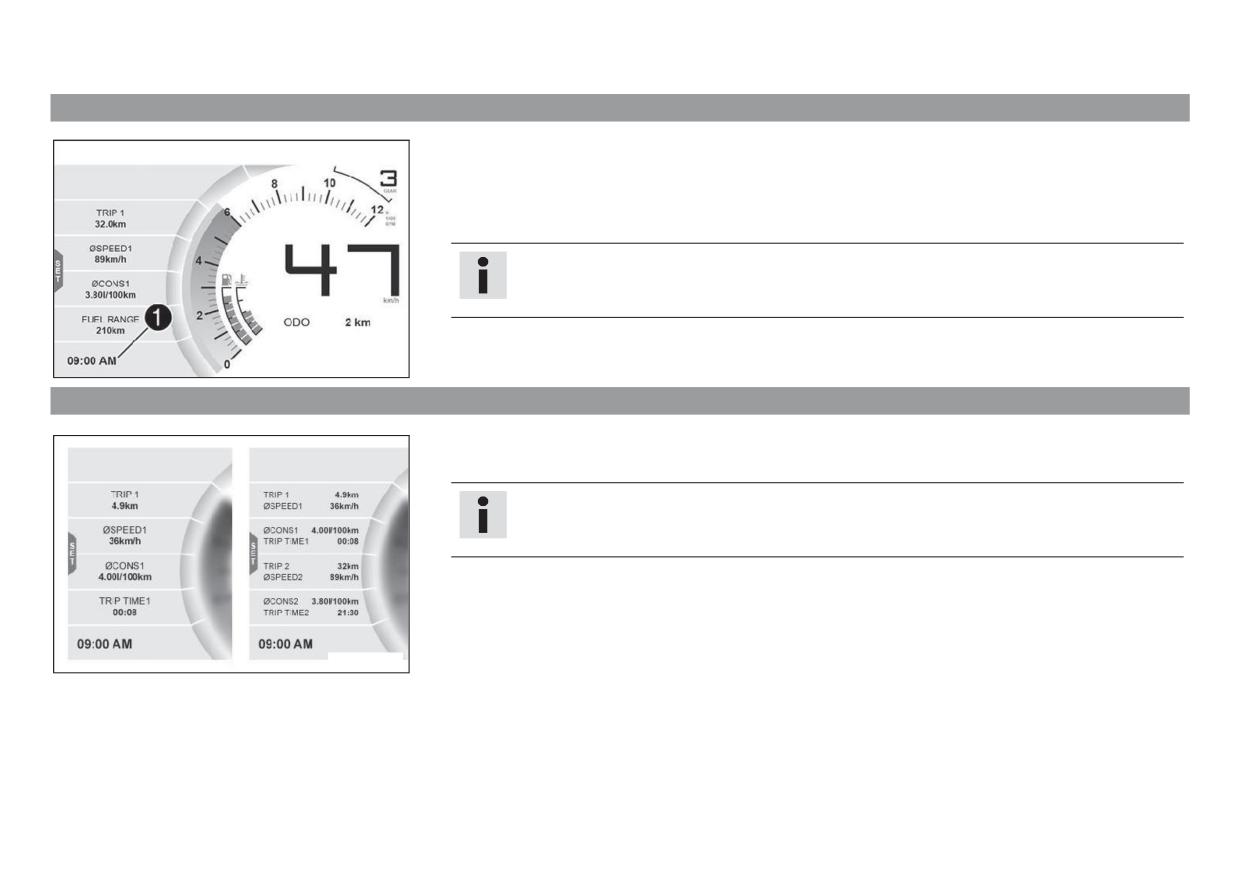

7.17.10 Меню «Trip 1»

9.7

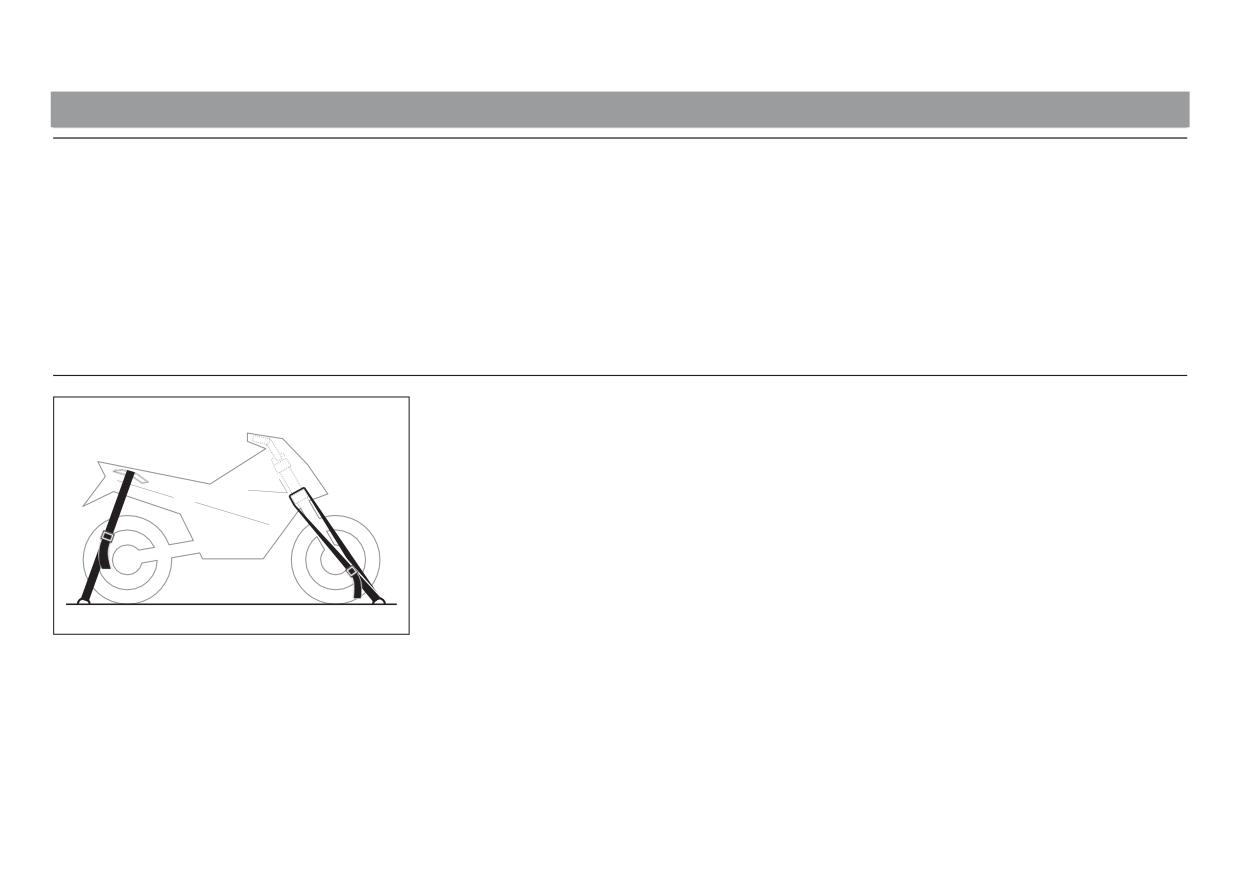

Транспортировка

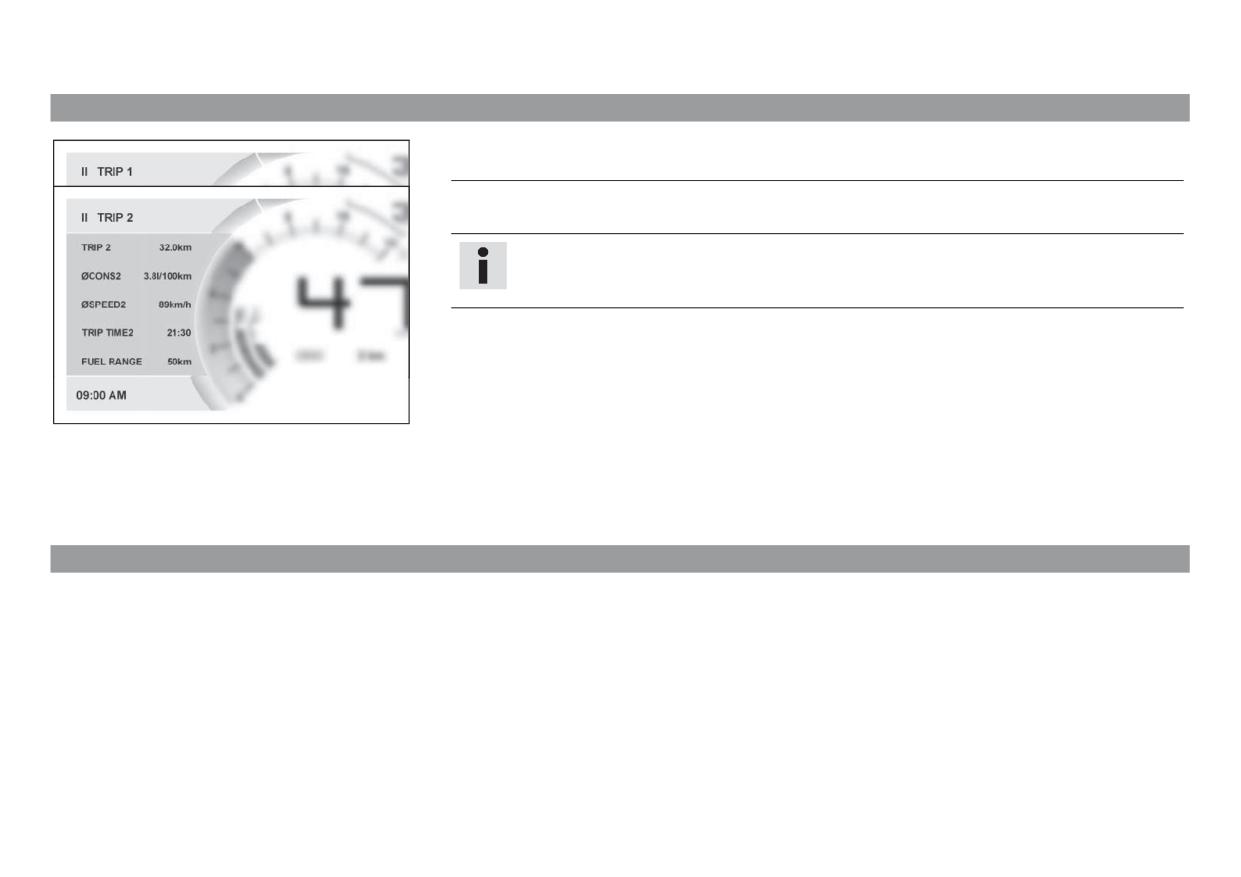

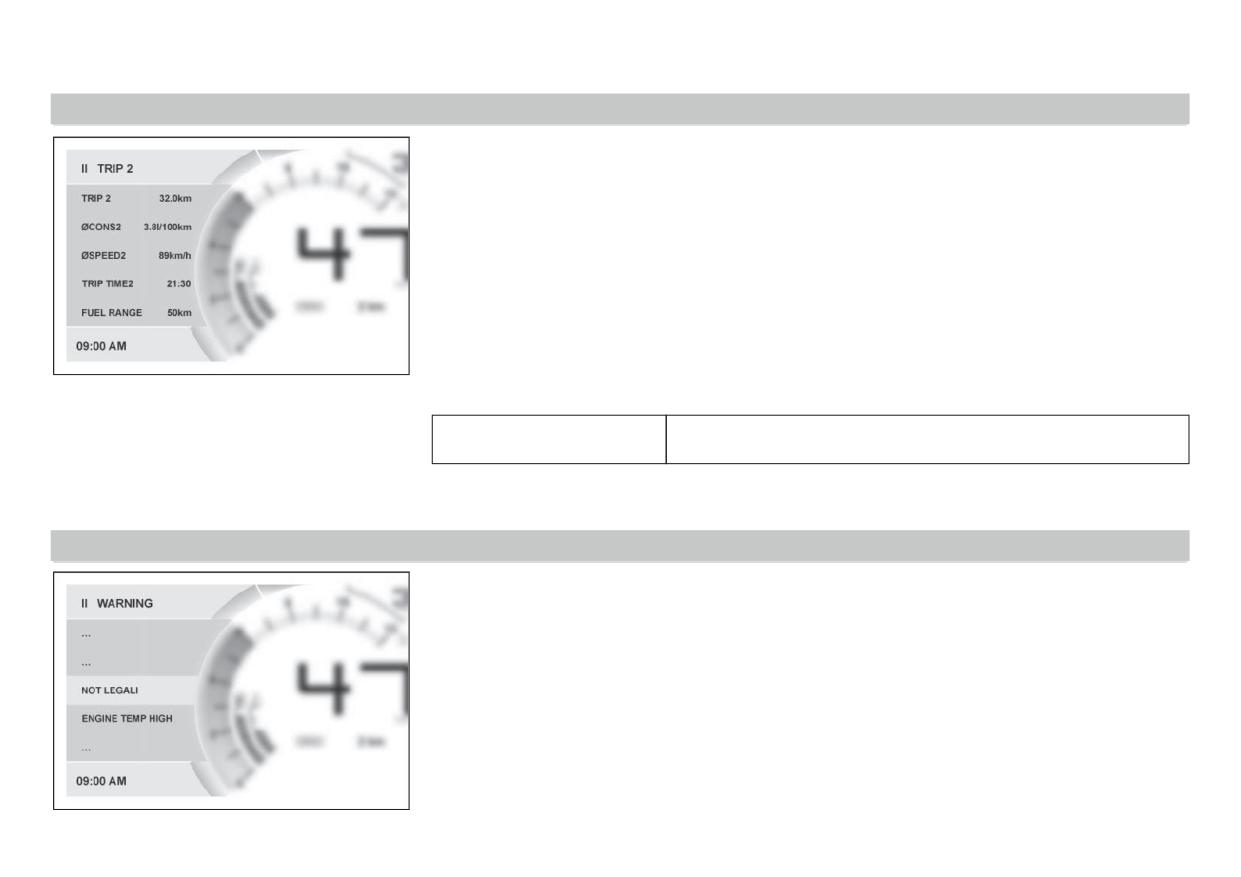

7.17.11 Меню «Trip 2»

9.8

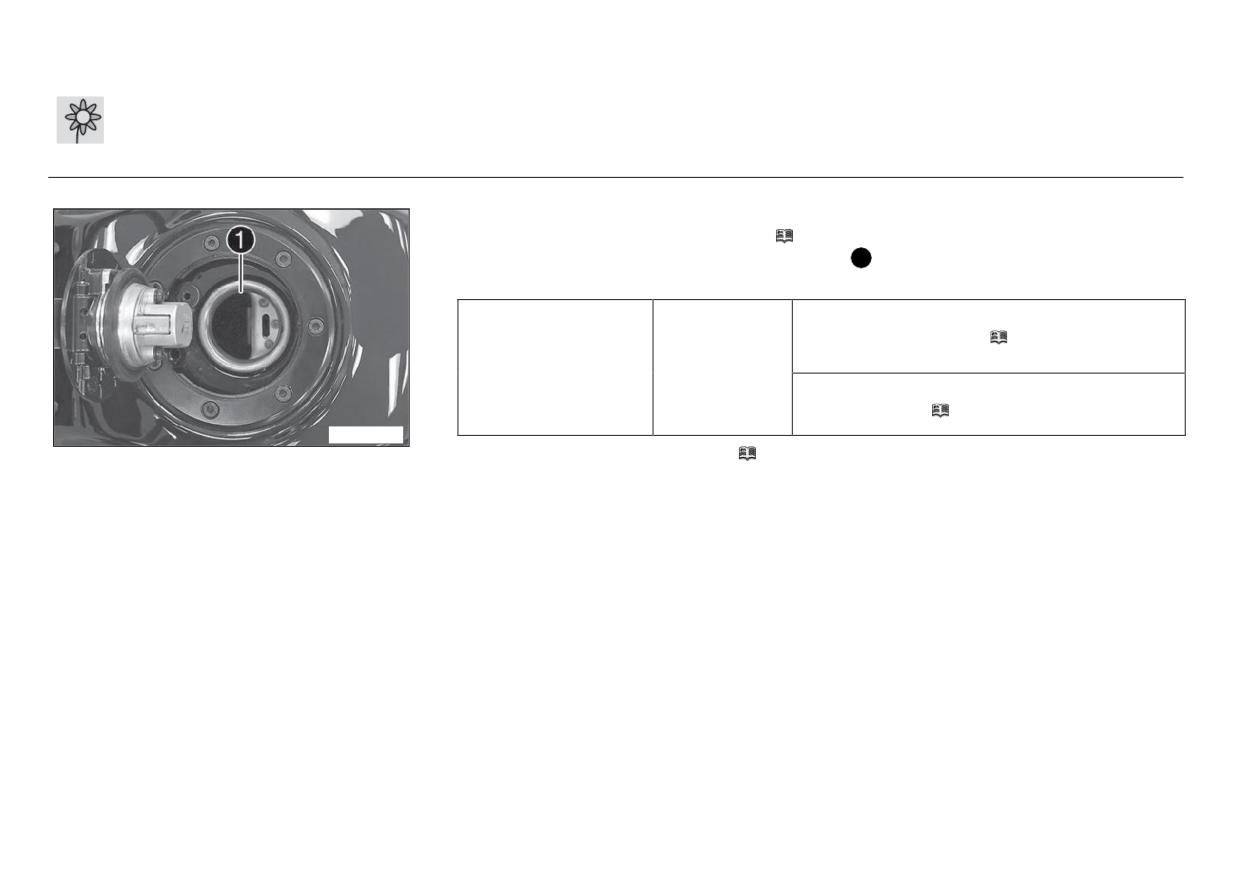

Заправка топливом

ГРАФИК ОБСЛУЖИВАНИЯ

7.17.12 Меню «Warning» (Предупреждение)

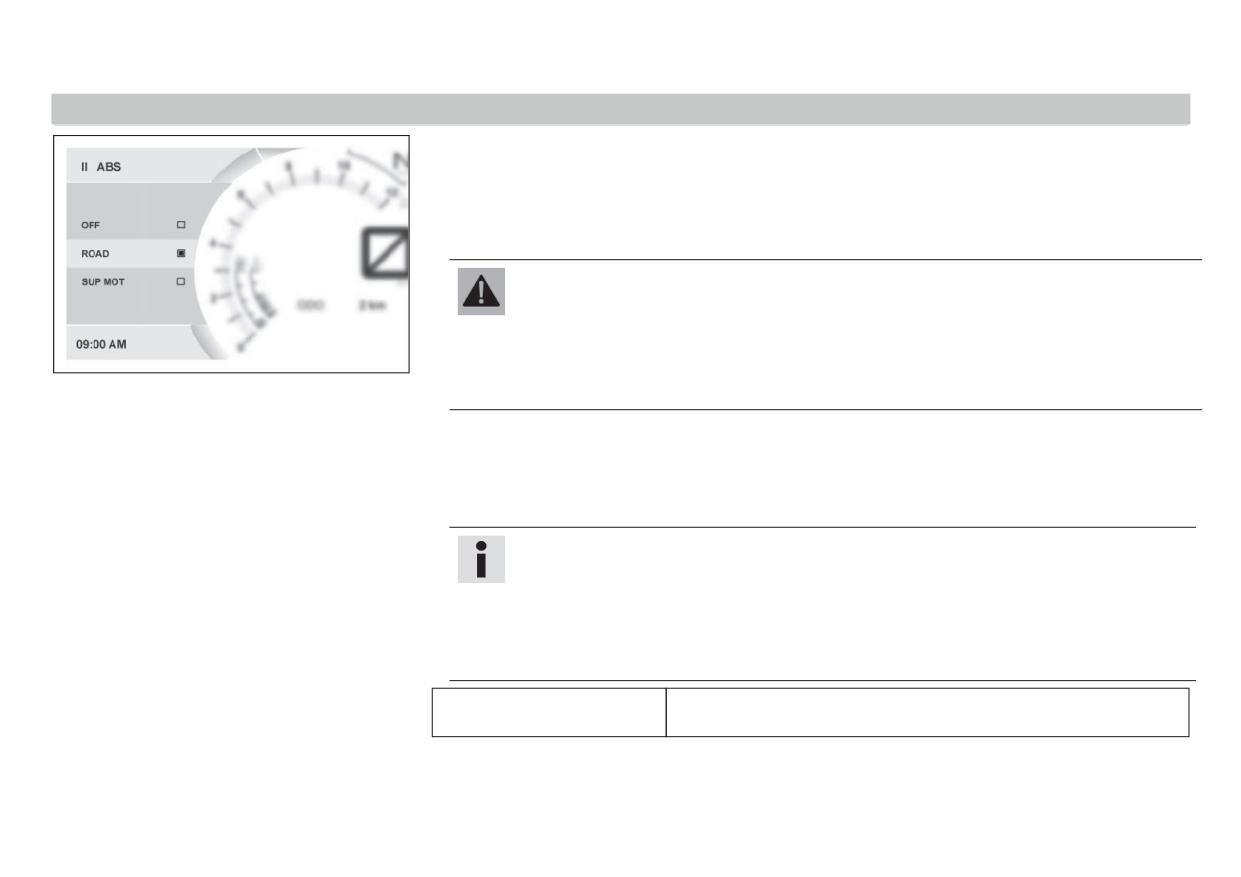

7.17.13 Меню ABS

10.1 Дополнительная информация

СОДЕРЖАНИЕ

10.2 Обязательные работы

13.4

Проверка уровня тормозной жидкости в контуре переднего

10.3 Рекомендуемые работы

тормоза

110

РЕГУЛИРОВКА ШАССИ

13.5

Добавление жидкости в контур переднего тормоза

111

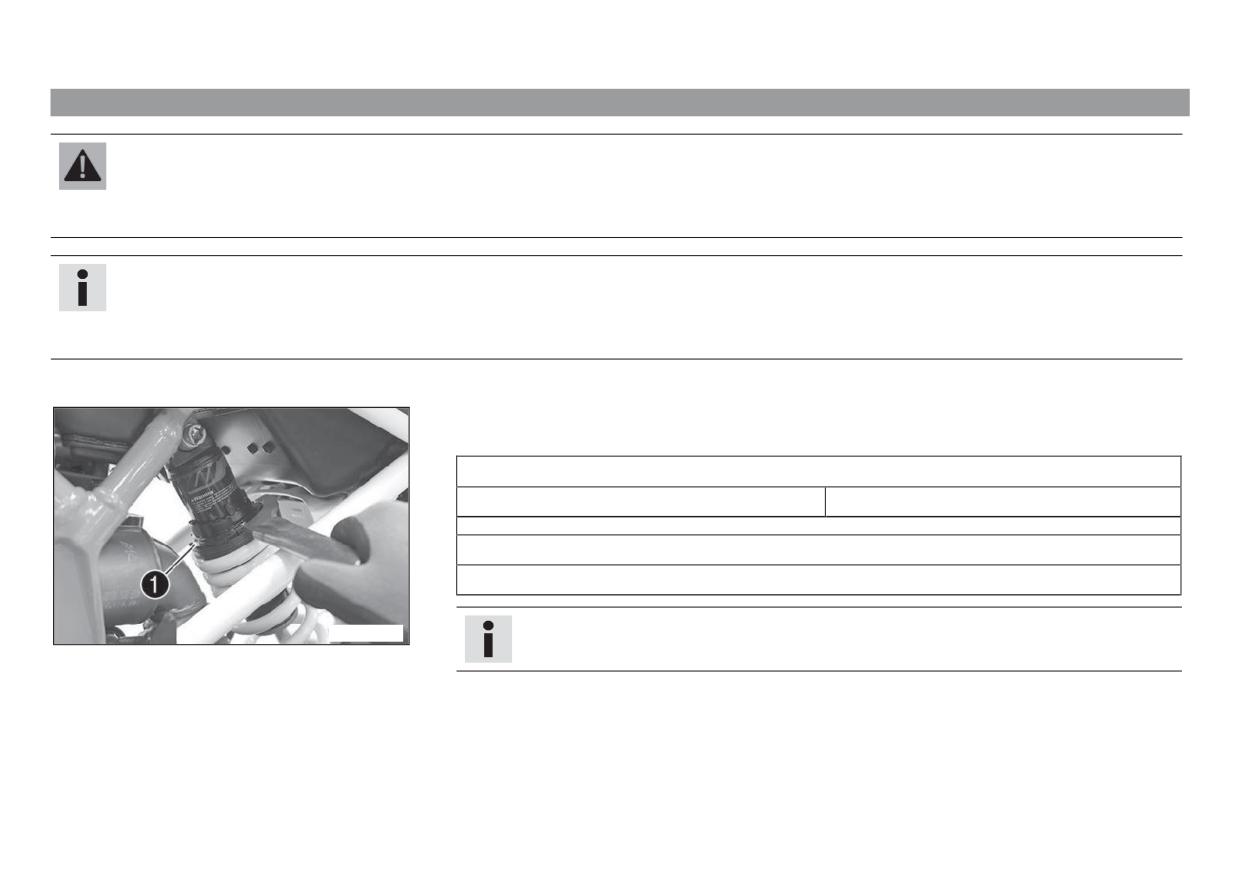

11.1 Регулировка преднатяга пружины амортизатора

13.6

Проверка передних тормозных колодок

113

11.2 Регулировка рычага переключения передач

13.7

Проверка свободного хода педали ножного тормоза

114

ОБСЛУЖИВАНИЕ ШАССИ

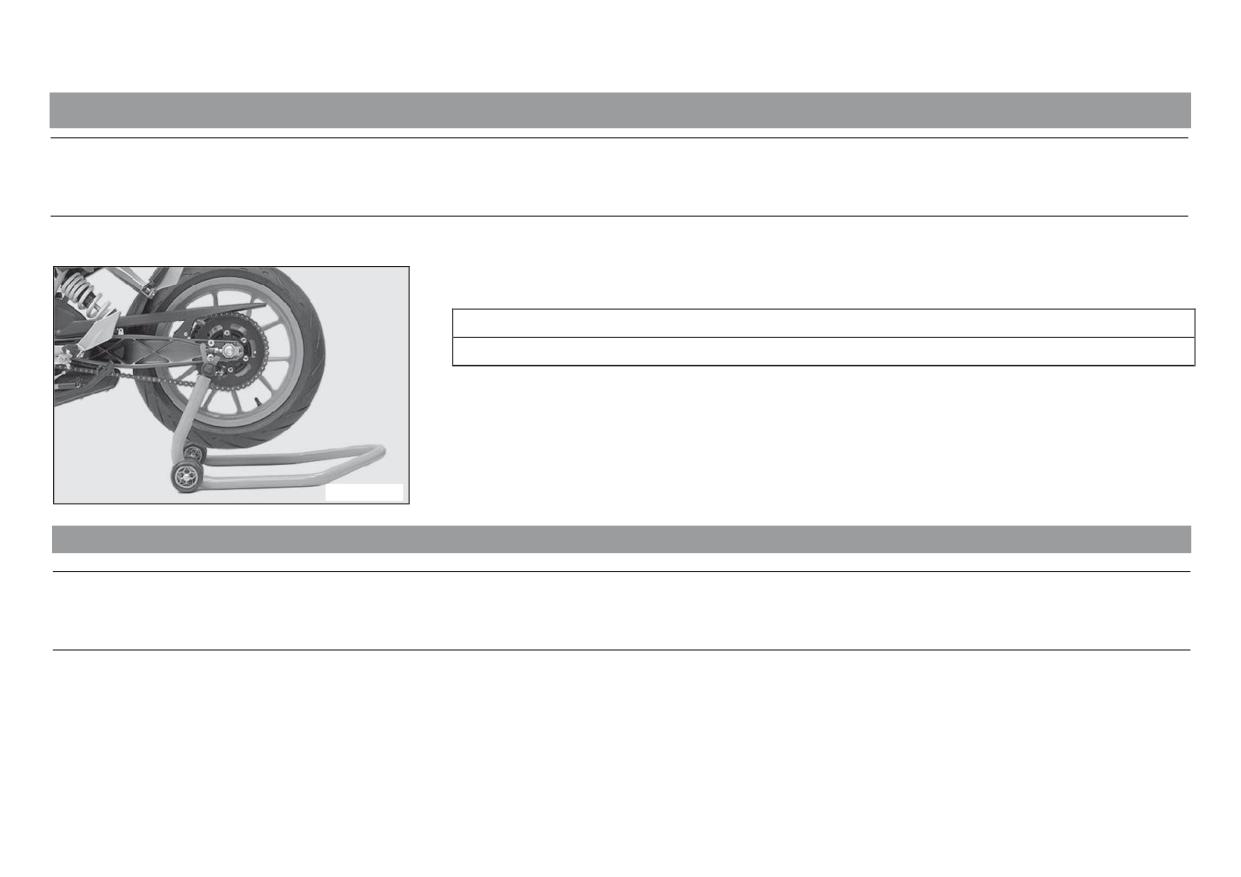

12.1 Подъем мотоцикла при помощи подставки под заднее

колесо

12.2 Снятие мотоцикла с подставки под заднее колесо

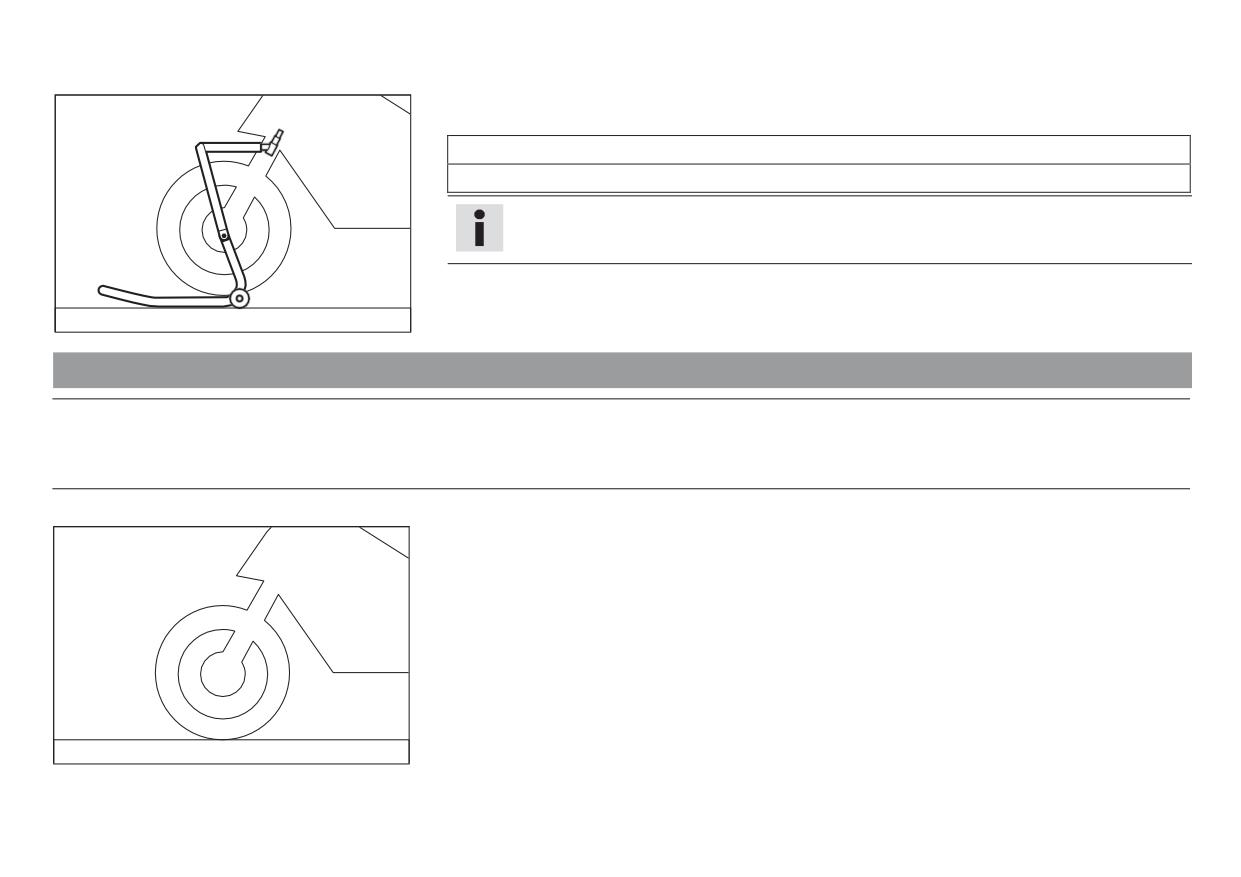

12.3 Поднятие мотоцикла при помощи подставки под переднее

колесо

12.4 Снятие мотоцикла с подставки под переднее колесо

12.5 Очистка пыльников перьев вилок

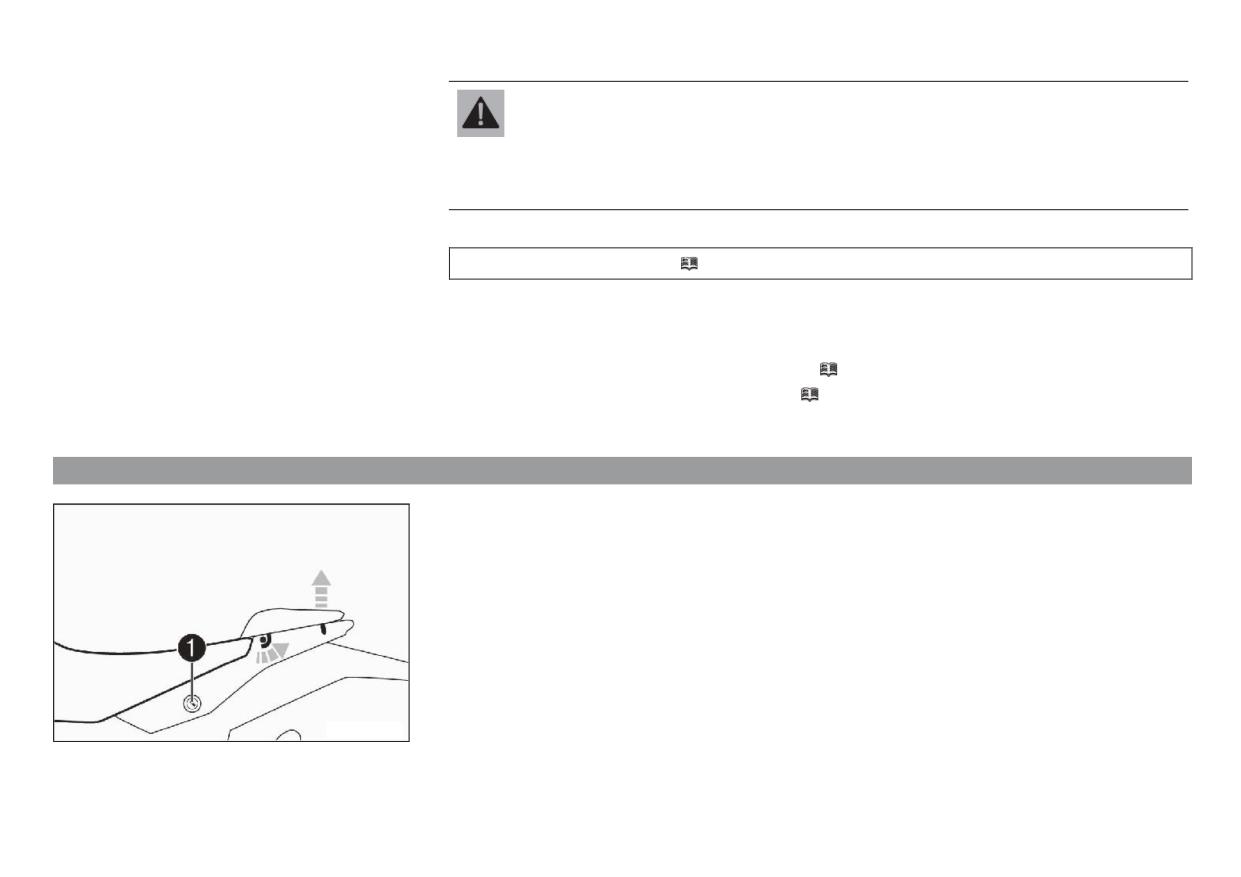

12.6 Снятие пассажирского сиденья

12.7 Установка пассажирского сиденья

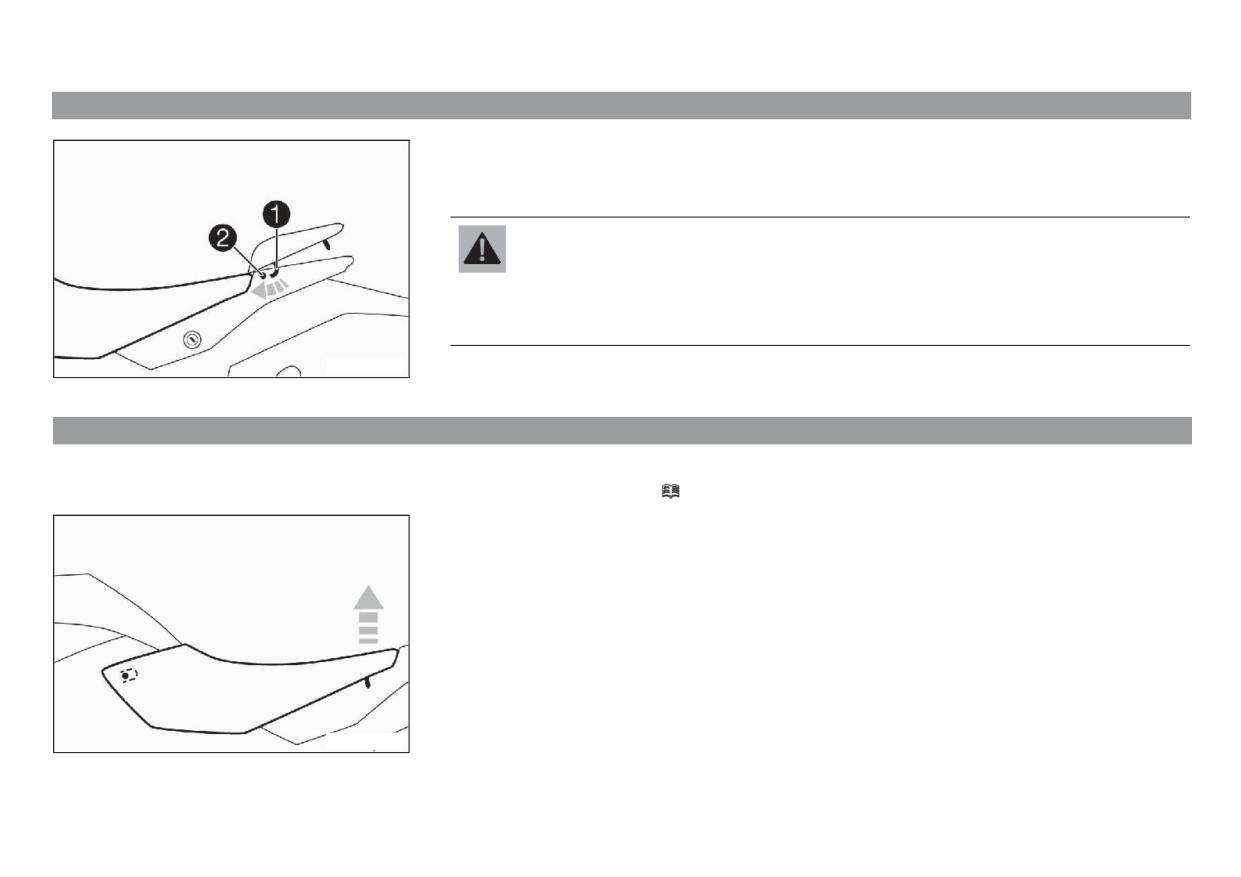

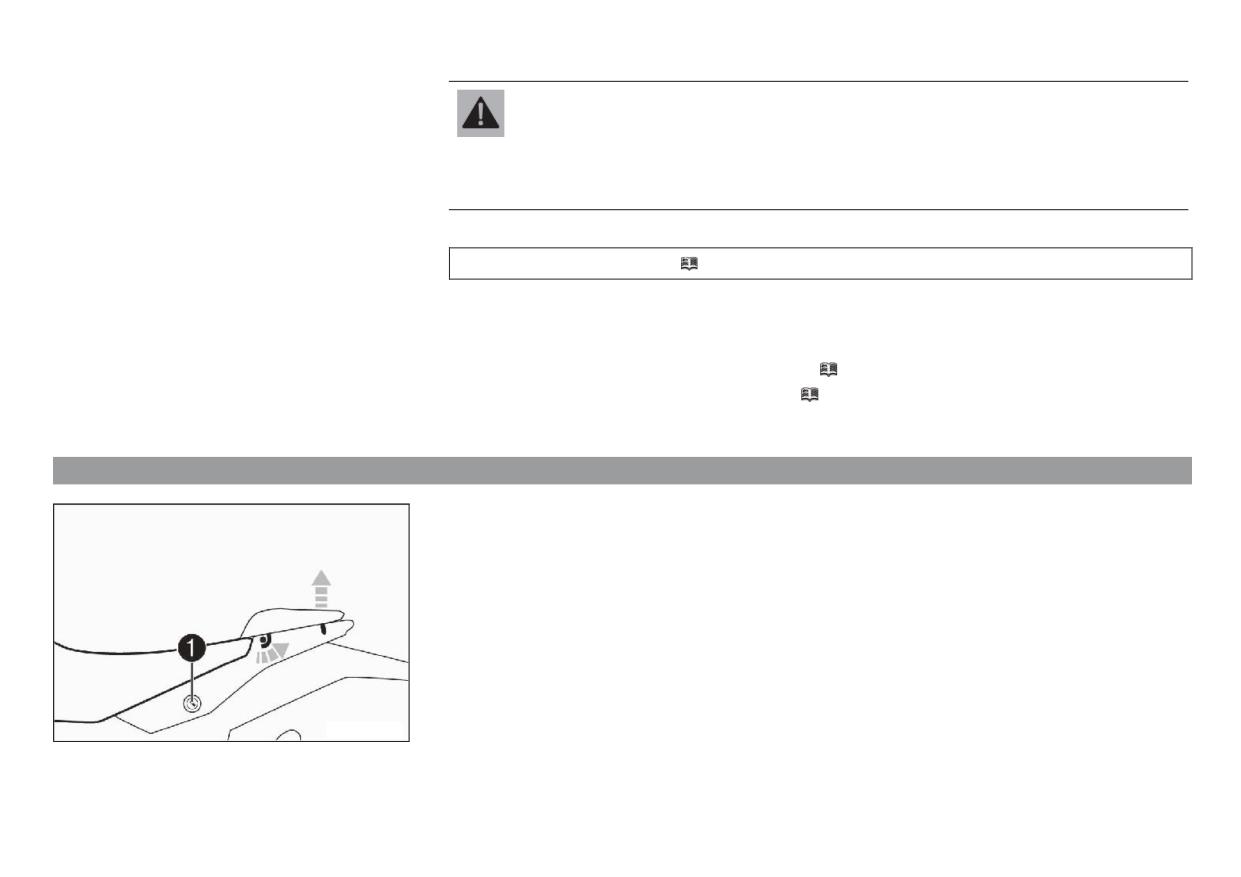

12.8 Снятие переднего сиденья водителя

12.9 Установка переднего сиденья водителя

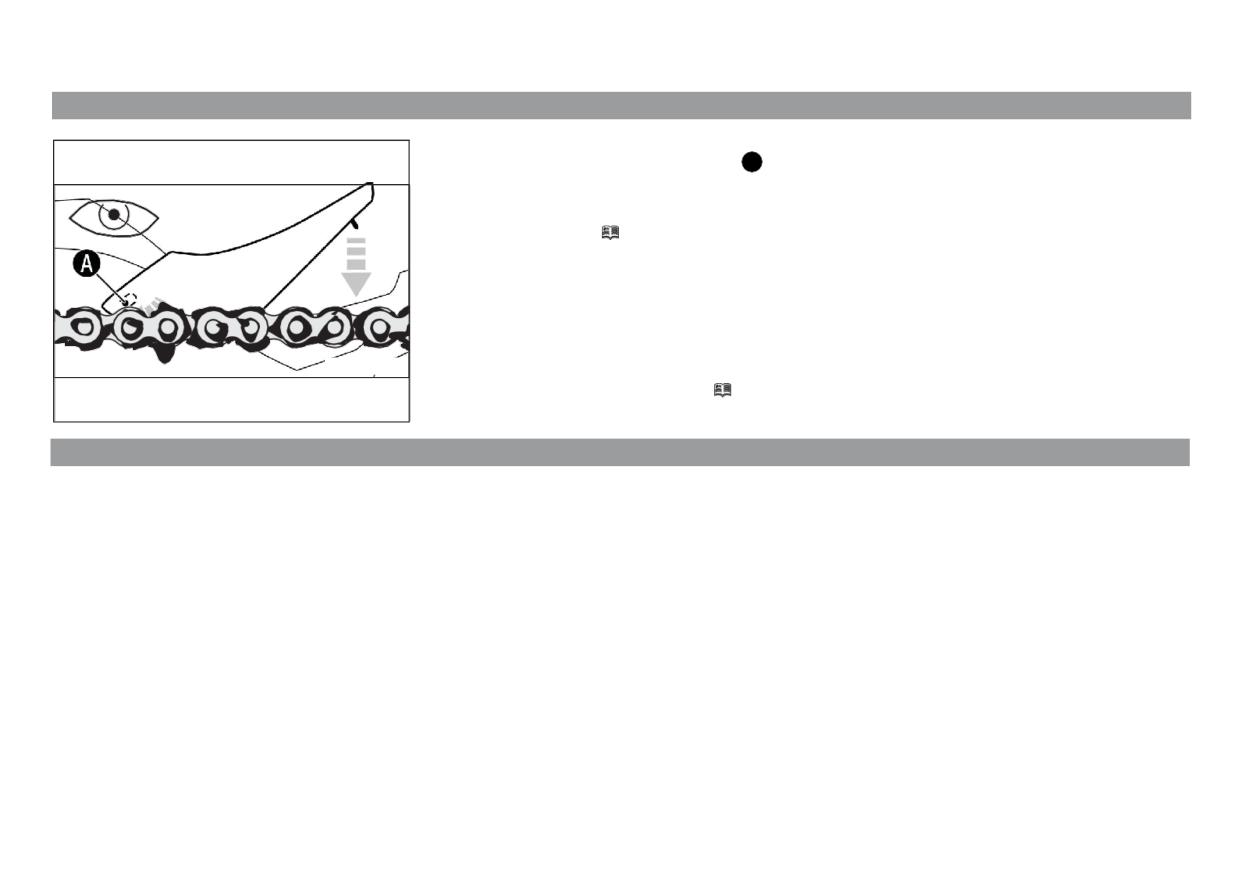

12.10 Проверка наличия скопления грязи в цепи

12.11 Очистка цепи

13.8 Регулировка основного положения педали ножного

14.2

Установка переднего колеса

122

тормоза

115

14.3

Демонтаж заднего колеса

124

13.9 Проверить уровень жидкости в контуре заднего тормоза. 116

14.4

Установка заднего колеса

125

13.10 Добавление жидкости в контур заднего тормоза

117

14.5 Проверка резиновых демпферов задней ступицы

128

13.11 Проверка тормозных колодок заднего тормоза

119

14.6 Проверка состояния шин

129

КОЛЕСА, ШИНЫ

121

14.7 Проверка давления воздуха в шинах

131

14.1 Демонтаж переднего колеса

121

ЭЛЕКТРООБОРУДОВАНИЕ

133

12.12 Проверка натяжения цепи

15.1 Дневные ходовые огни (ДХО)

133

12.13 Регулировка натяжения цепи

15.2 Снятие аккумуляторной батареи

134

12.14 Проверка цепи, задней звездочки и звездочки двигателя 101

15.3 Установка аккумуляторной батареи

135

12.15 Регулировка основного положения рычага сцепления

104

15.4 Подзарядка аккумуляторной батареи

136

12.16 Снятие переднего спойлера

104

15.5 Замена плавких предохранителей системы ABS

139

12.17 Установка переднего спойлера

105

15.6 Замена предохранителей отдельных потребителей

ТОРМОЗНАЯ СИСТЕМА

107

электроэнергии

140

13.1 Антиблокировочная тормозная система (ABS)

107

15.7 Проверка настройки передней фары

143

13.2 Регулировка исходного положения рычага ручного тормоза109

15.8 Регулировка диапазона передней фары

143

13.3 Проверка состояния тормозных дисков

109

15.9 Разъем диагностики

145

СОДЕРЖАНИЕ

15.10 USB-разъем диагностики

145

22.3.2

Объем охлаждающей жидкости

176

СИСТЕМА ОХЛАЖДЕНИЯ

146

22.3.3

Объем топлива

176

16.1 Система охлаждения

146

22.4 Шасси

176

16.2 Проверка уровня антифриза и охладителя

148

22.5 Электрооборудование

178

16.3 Проверка уровня охлаждающей жидкости

150

22.6 Шины

179

16.4 Слив охлаждающей жидкости

152

22.7 Вилка

179

16.5 Заполнение системы охлаждения и выпуск из нее

22.8 Амортизатор

179

воздуха

153

22.9 Моменты затяжки крепежных элементов шасси

180

РЕГУЛИРОВКА ДВИГАТЕЛЯ

156

ДЕКЛАРАЦИИ СООТВЕТСТВИЯ

185

17.1 Проверка свободного хода рычага сцепления

156

23.1 Декларация соответствия требованиям Европейского Союза

17.2 Регулировка свободного хода рычага сцепления

157

(EU)

185

ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

158

23.2 Декларация соответствия требованиям Федеральной

18.1 Проверка уровня моторного масла

158

комиссии по связи (FCC)

186

18.2 Замена моторного масла и фильтра, очистка масляных

ЭКСПЛУАТАЦИОННЫЕ ЖИДКОСТИ

188

сеток

158

ДОПОЛНИТЕЛЬНЫЕ РАСХОДНЫЕ МАТЕРИАЛЫ И ЖИДКОСТИ

191

18.3 Долив моторного масла

162

СТАНДАРТЫ

193

МОЙКА, УХОД

163

УКАЗАТЕЛЬ СПЕЦИАЛЬНЫХ ТЕРМИНОВ

194

19.1 Очистка мотоцикла

163

СПИСОК СОКРАЩЕНИЙ

195

19.2 Проверка и обслуживание для эксплуатации в зимний

ПЕРЕЧЕНЬ СИМВОЛОВ

196

период

165

29.1 Красные символы

196

ХРАНЕНИЕ

167

29.2 Желтые и оранжевые символы

196

20.1 Хранение

167

29.3 Зеленые и синие символы

196

20.2 Подготовка к эксплуатации после хранения

168

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

169

ТЕХНИЧЕСКИЕ ДАННЫЕ

172

22.1 Двигатель

172

22.2 Моменты затяжки крепежных элементов двигателя

173

22.3 Объемы рабочих жидкостей

176

22.3.1 Объем моторного масла

176

1 ОБОЗНАЧЕНИЯ

1.1

Используемые символы

Ниже описаны символы, используемые в руководстве.low.

Обозначение прогнозируемого события (например, определенного дейст.

вия или функции).

Обозначение непрогнозируемого события (например, определенного действия или функции).

9ndicates an une8pected reaction *e.g. of a wor7 step or a function+.

Выполнение работ, помеченных данным символом, требует специальных технических знаний и навыков. В интересах собственной

/ll wor7 mar7ed with this sym)ol re4uires specialist 7nowledge and technical understanding. 9n the interest of your

безопасности для выполнения таких процедур следует обращаться в авторизованный сервисный центр KTM, где обслуживание

own safety3 ha$e these &o)s performed )y an authoriHed KTM wor7shop. There3 your motorcycle will )e optimally

мотоцикла будет выполнено обученным персоналом, с применением специального инструмента и оборудования.

cared for )y specially trained e8perts using the specialist tools re4uired.

9ndicates a page reference *more information is pro$ided on the specified page+.

Ссылка на определенную страницу (на указанной странице приведена подробная информация по данному вопросу).

9ndicates information with more details or tips.

Обозначение более подробной информации или рекомендаций.

означение результата тестовой операции.

2.1

Целевое назначение

Спортивные мотоциклы KTM разрабатываются и производятся с учетом обычных нагрузок и воздействий, возникающих во время эксплуатации на

дорогах, но не в расчете на использование на гоночных треках или вне дорог.

Примечание

Только омологированная версия данного мотоцикла предназначена для эксплуатации на дорогах общего назначения.

2.2

Неправильная эксплуатация

Транспортное средство должно использоваться только по назначению.

При использовании не по назначению могут возникать опасности для людей, имущества и окружающей среды.

Любое использование транспортного средства, выходящее за пределы предусмотренного и установленного применения, является неправильной

эксплуатацией.

Неправильной эксплуатацией также считается использование рабочих и вспомогательных жидкостей, не отвечающих требованиям спецификаций,

предусмотренных для соответствующего применения.

2.3

Рекомендации по безопасности

Для безопасной эксплуатации данного транспортного средства необходимо соблюдать ряд инструкций по технике безопасности. Поэтому следует

внимательно прочитать данное руководство. Инструкции по технике безопасности выделены в тексте и относятся к соответствующим параграфам.

Примечание

На транспортном средстве имеются различные информационные и предупреждающие наклейки в хорошо заметных местах. Их удалять запрещено.

Если наклейки отсутствуют, водитель или другие лица могут не осознавать опасности и в результате получить травму.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.4

Степени опасности и условные обозначения

Опасность

Обозначает опасность, которая, если не предпринять соответствующие меры, немедленно и неизбежно приведет к смерти или серьезной травме.

Предупреждение

Обозначает опасность, которая, если не предпринять соответствующие меры, может привести к смерти или серьезной травме.

Предостережение

Обозначает опасность, которая, если не предпринять соответствующие меры, может привести к легкой травме.

Примечание

Указывает на вероятность серьезного повреждения оборудования и материалов, если не будут предприняты меры предосторожности.

e and material damage if th

Предупреждение

Предупреждение об опасности нанесения значительного экологического вреда, если не будут предприняты меры предосторожности.

2.5

Предупреждение о несанкционированных действиях

Запрещается несанкционированное вмешательство в систему снижения уровня шума. Федеральный закон запрещает выполнять или разрешать

выполнение другими лицами следующих действий:

1 Демонтаж или приведение в нерабочее состояние любыми лицами (кроме как для целей технического обслуживания, ремонта или замены), любого

устройства либо элемента конструкции, встроенного в новое транспортное средство для снижения шума, перед продажей или поставкой конечному

покупателю или в процессе эксплуатации мотоцикла.

2 Использование транспортного средства после демонтажа или приведения в нерабочее состояние любым лицом указанного устройства или элемента

конструкции.

К несанкционированному вмешательству относятся действия, перечисленные ниже:

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

1. Снятие или прокол основного глушителя, перегородок, приемных труб глушителей или любых других компонентов, проводящих выхлопные газы.

2. Снятие или прокол любой детали впускной системы.

3. Отсутствие надлежащего технического обслуживания.

4. Замена любых движущихся частей транспортного средства или деталей системы выхлопа или впуска на детали, отличающиеся от утвержденных к

применению изготовителем.

2.6

Безопасная эксплуатация

Опасность

Опасность несчастного случая Водитель, не способный осуществлять управление мотоциклом, представляет опасность как для самого себя, так и

для других лиц.

- Запрещается эксплуатировать транспортное средство под воздействием алкоголя, наркотиков или лекарственных препаратов.

- Запрещается эксплуатировать транспортное средство лицам с нарушениями физического или психического здоровья.

Опасность

Опасность отравления Выхлопные газы ядовиты, и их вдыхание может привести к потере сознания и/или смерти.

- При работающем двигателе всегда следует проверять, имеется ли достаточная вентиляция.

- Не запускать и не эксплуатировать двигатель в закрытом пространстве без наличия эффективной системы вытяжки отработавших газов.

Предупреждение

Опасность ожогов Некоторые компоненты транспортного средства очень сильно нагреваются во время работы.

- Запрещается касаться горячих компонентов, таких как выхлопная система, радиатор, двигатель, амортизатор и тормозная система до того, как

они остынут.

- Дать этим компонентам остыть перед началом любых работ с мотоциклом.

Разрешается эксплуатировать транспортное средство, только если оно находится в отличном техническом состоянии, в соответствии с его назначением,

безопасным и безвредным для окружающей среды способом.

Для движения на транспортном средстве по общественным дорогам требуются соответствующие водительские права.

Неисправности, отрицательно сказывающиеся на безопасности, должны быть немедленно устранены в авторизованном сервисном центре KTM.

Необходимо соблюдать инструкции, приведенные на информационных и предупреждающих наклейках на транспортном средстве.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.7

Защитная одежда

Предупреждение

Риск получения травм Управление мотоциклом без защитного снаряжения или низкое качество средств безопасности существенно повышают

риск получения травм.

- Надевать защитную одежду (шлем, ботинки, перчатки, брюки и куртку с защитными элементами) каждый раз, когда вы эксплуатируете

транспортное средство.

- Снаряжение мотоциклиста должно быть исправным и соответствовать действующим требованиям ПДД.

В интересах Вашей собственной безопасности компания, KTM рекомендует эксплуатировать транспортное средство только в защитной одежде.

2.8

Правила выполнения ремонтных и сервисных работ

Для выполнения определенных работ потребуются специальные инструменты. Они не входят в комплект поставки транспортного средства, но могут быть

заказаны по номеру, указанному в скобках. Например: съемник для подшипников (15112017000)

При сборке транспортного средства запасные части, не подлежащие повторному использованию (например, самоконтрящиеся винты и гайки, прокладки,

уплотнители, уплотнительные кольца, шплинты, стопорные шайбы) заменяются новыми деталями.

Если на резьбовые соединения необходимо наносить герметик (например, Loctite^®), следует придерживаться инструкций производителя.

После разборки мотоцикла следует тщательно протереть детали, подлежащие дальнейшей эксплуатации, и осмотреть их на наличие признаков повреждения

и износа. Поврежденные или изношенные детали необходимо заменить.

По завершении ремонтных работ или технического обслуживания, следует проверить транспортное средство на пригодность к эксплуатации.

2.9

Охрана окружающей среды

При ответственной эксплуатации мотоцикла можно быть уверенным в том, что никаких проблем не возникнет. Для защиты статуса мотоциклетного спорта

следует эксплуатировать мотоцикл на законных основаниях, с полным осознанием ответственности перед другими людьми, а также ответственности за

защиту окружающей среды.

При утилизации использованного масла или других рабочих и вспомогательных жидкостей и использованных компонентов следует соблюдать законы и

нормы соответствующей страны.

Поскольку на мотоциклы не распространяются директивы ЕС, регулирующие утилизацию использованных транспортных средств, не существует

нормативных правил, относящихся к утилизации мотоцикла, срок службы которого подошел к концу. Необходимую консультацию по данному вопросу можно

получить у дилера KTM.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.10 Руководство по эксплуатации

Перед первой поездкой следует внимательно ознакомиться с данным руководством. В нем содержатся полезная информация и советы владельцу о том,

как правильно эксплуатировать и обслуживать мотоцикл. Только так Вы узнаете, как идеально приспособить мотоцикл для собственных потребностей и

защитить себя от травм.

Следует хранить руководство в доступном месте, чтобы всегда иметь возможность обратиться к нему при необходимости.

Если Вы хотите узнать больше о транспортном средстве или у вас возникли вопросы по прочтенному материалу, следует обратиться к официальному дилеру

компании KTM.

Руководство пользователя - важная принадлежность мотоцикла, и в случае продажи транспортного средства его необходимо передать новому владельцу.

ВАЖНАЯ ИНФОРМАЦИЯ

3.1

Гарантии производителя и товарного качества

Работы, описанные в графике обслуживания, должны выполняться только в авторизованном сервисном центре KTM с подтверждением их выполнения

в Гарантийном талоне обслуживания заказчика и на сайте KTM dealer.net, в противном случае гарантийные рекламации будут не действительны.

Гарантийные рекламации в отношении повреждений, вызванных управлением транспортным средством и (или) внесением в него изменений, не

рассматриваются.

Дополнительную информацию по гарантии или заверению и процедурам, относящимся к ним, можно найти в Гарантийном талоне обслуживания

заказчика.

3.2

Рабочие и вспомогательные материалы

Предупреждение

Опасность для окружающей среды Неправильное обращение с топливом представляет угрозу для окружающей среды.

- Не допускать попадания топлива в грунтовые воды, на землю или в канализационную систему.

Использовать рабочие и вспомогательные материалы (такие как топливо и смазки) в соответствии с указаниями в руководстве пользователя.

3.3

Запасные части, аксессуары

Из соображений собственной безопасности следует устанавливать на мотоцикл только одобренные и/или рекомендованные компанией KTM запасные

части и аксессуары; их установка должна осуществляться только в авторизованном сервисном центре. KTM не принимает на себя никакой ответственности

в отношении изделий других производителей и возникающих в результате их использования ущерба и потерь.

Некоторые запасные части и принадлежности в описаниях указаны в скобках. Необходимую консультацию по данному вопросу можно получить у дилера

KTM.

Текущая версия каталога запчастей KTM PowerParts для данного транспортного средства представлена на веб-сайте KTM.

Международный веб-сайт KTM: http://www.ktm.com http://www.ktm.com

ВАЖНАЯ ИНФОРМАЦИЯ

3.4

Обслуживание

Обязательным условием оптимальной эксплуатации мотоцикла и долговечности его элементов является регулярное выполнение владельцем всех процедур

технического обслуживания, предписанных данным руководством, а также правильность регулировки двигателя и элементов подвески. Неправильная

настройка может привести к преждевременному износу элементов и выходу мотоцикла из строя.

Эксплуатация мотоцикла в экстремальных условиях, например, во время дождя, сильной жары или с большой нагрузкой, может стать причиной

повышенного износа коробки передач, тормозов и элементов подвески. По этой причине может потребоваться сокращение указанных в графике

интервалов обслуживания мотоцикла или замены изношенных элементов.

Следует соблюдать правила обкатки двигателя, а также строго придерживаться приведенного графика технического обслуживания. Соблюдение интервалов

техобслуживания и замены изношенных элементов значительно продлевает срок службы мотоцикла.

3.5

Рисунки

Рисунки, содержащиеся в данном руководстве, могут изображать специальное оборудование.

Для наглядности некоторые компоненты могут быть показаны в разобранном виде или не показаны совсем. Не всегда нужно разбирать компонент, чтобы

выполнить необходимую процедуру. Следует соблюдать инструкции, приведенные в тексте.

3.6

Обслуживание покупателей

Официальный дилер KTM готов ответить на любые вопросы, которые могут у Вас возникнуть по поводу эксплуатации транспортного средства и деятельности

компании KTM.

Перечень официальных дилеров KTM можно найти на веб-сайте компании.

Международный веб-сайт KTM: http://www.ktm.com http://www.ktm.com

ВИД ТРАНСПОРТНОГО СРЕДСТВА

Набор инструментов ( стр. 32)

Переключатель освещения ( стр. 25)

Переключатель меню ( стр. 25)

Переключатель указателей поворота (

стр. 26)

Кнопка звукового сигнала ( стр. 26)

Замок зажигания/замок блокировки рулевой колонки ( стр. 28)

Аварийный выключатель (

стр. 27)

Кнопка электрического стартера ( стр. 27)

Ручка акселератора ( стр. 24)

Рычаг ручного тормоза (

стр. 23)

Номер шасси ( стр. 20)

Ярлык с указанием типа (

стр. 20)

Рычаг ножного тормоза (

стр. 34)

Подножки для пассажиров ( стр. 33)

6 ОРГАНЫ УПРАВЛЕНИЯ

6.4.2 Переключатель освещения

Переключатель освещения  расположен на левой рукоятке руля.

Возможные состояния

Ближний свет фар включен - переключатель освещения находится в положении А .

В этом положении включены ближний свет фар и задние фонари.

Дальний свет фар включен - повернуть переключатель освещения в положение В .

При таком положении включены дальний свет фар и задний фонарь.

Передняя фара мигает - повернуть переключатель освещения в положение C .

@007E6#10

6.4.3 Переключатель меню

Переключатель меню расположен в середине левого комбинированного переключателя.

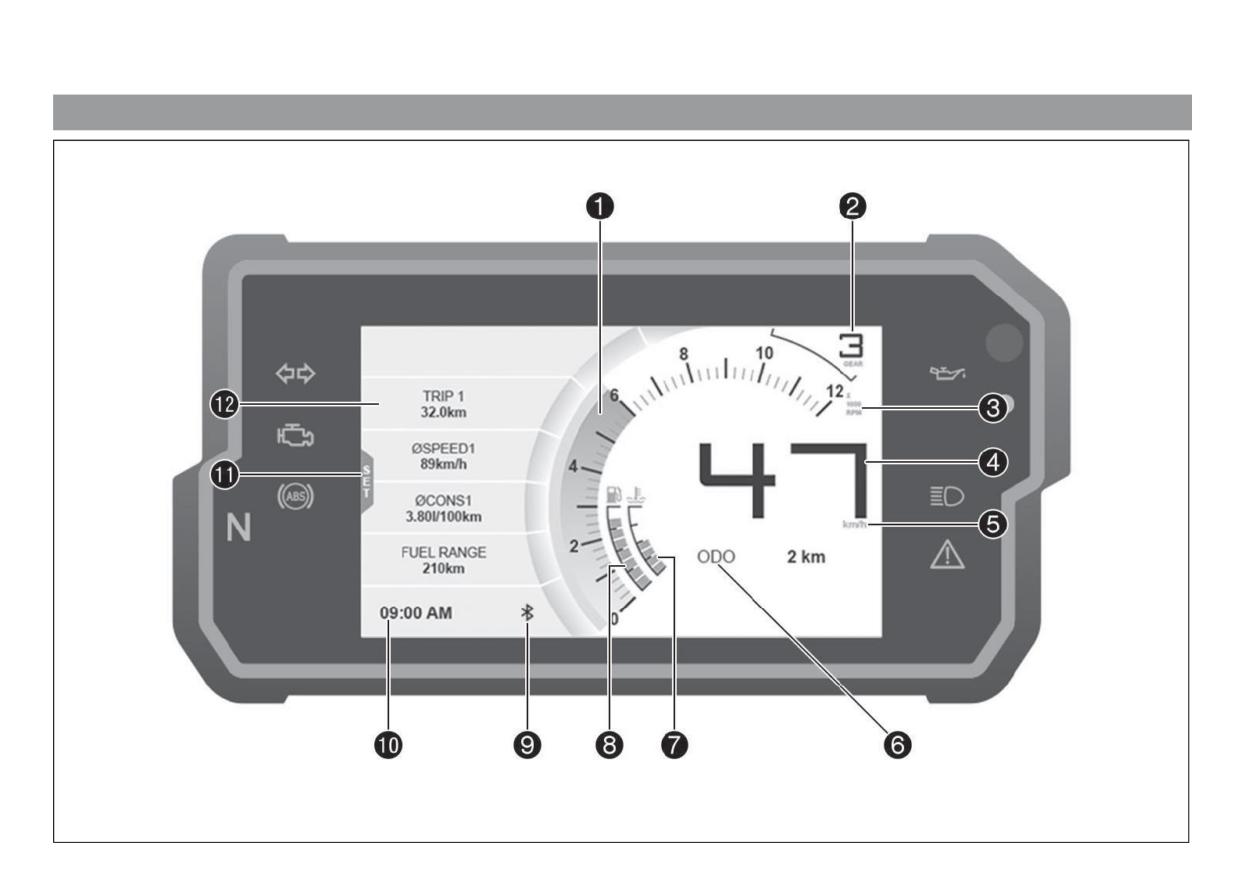

Кнопки переключателя меню используются для управления дисплеем на щитке приборов.

Кнопка  - кнопка ВВЕРХ (UP)

Кнопка  - кнопка ВНИЗ (DOWN)

Кнопка  - кнопка УСТАНОВКА (SET)

Кнопка  - кнопка НАЗАД (BACK)

@007E7#10

6 ОРГАНЫ УПРАВЛЕНИЯ

6.4.4 Переключатель указателей поворота

Переключатель указателей поворота  расположен на левой рукоятке руля.

Возможные состояния

Сигнал поворота отключен - Переключатель указателей поворота сдвинут в направле-

нии его корпуса.

Включен левый указатель поворота - переключатель сдвинут влево. Переключатель

указателей поворота вернется в центральное положение после использования.

Включен правый указатель поворота - переключатель сдвинут вправо. Переключа-

тель указателей поворота вернется в центральное положение после использования.

@007E7#11

6.4.5 Кнопка звукового сигнала

Кнопка звукового сигнала  находится на левой рукоятке руля.

Возможные состояния

ном положении.

• Кнопка звукового сигнала в нейтраль

• Кнопка звукового сигнала нажата - в этом положении срабатывает звуковой сигнал.

@007E7#12

6 ОРГАНЫ УПРАВЛЕНИЯ

6.5

Переключатели на правой рукоятке руля

6.5.1 Аварийный выключатель зажигания

Аварийный выключатель зажигания  расположен на правой рукоятке руля.

Возможные состояния

Аварийный выключатель зажигания отключен - в этом положении цепь зажигания

разомкнута, работающий двигатель останавливается, а неработающий двигатель не

может быть запущен.

Аварийный выключатель зажигания включен - это положение необходимо для работы

при замкнутой цепи зажигания.

@007EA#12

6.5.2 Кнопка электростартера

Кнопка электростартера  расположена на правой рулевой рукоятке.

Возможные состояния

• Кнопка электростартера в основном положении.

• Кнопка электростартера нажата - в этом положении запускается электростартер.

@007E:#10

ОРГАНЫ УПРАВЛЕНИЯ

6.6

Замок зажигания/замок блокировки рулевой колонки

Замок зажигания/замок блокировки рулевой колонки находится в передней части верхней траверсы.

Возможные состояния

Зажигание выключено OFF - в этом положении цепь зажигания размыкается,

работающий двигатель останавливается, а неработающий двигатель не заводится.

Можно вынуть ключ зажигания.

Зажигание включено ON - в этом положении цепь зажигания замкнута, запуск

двигателя возможен.

Рулевая колонка заблокирована LOCK - в этом положении цепь зажигания

разомкнута, блокировка рулевой колонки действует. Можно вынуть ключ зажигания.

@007EE#01

6.7

Блокировка рулевого управления

Примечание

Опасность повреждения Припаркованный мотоцикл может покатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

- Припарковать мотоцикл.

- Повернуть руль максимально влево.

- Вставить ключ в зажигание/ замок рулевой колонки, нажать на него и повернуть его влево. Извлечь

ключ.

 Рулевое управление заблокировано.

A00732#01

ОРГАНЫ УПРАВЛЕНИЯ

6.8

Разблокировка рулевого управления

- Вставить ключ в зажигание/ замок рулевой колонки, нажать на него и повернуть его вправо.

Извлечь ключ.

 Теперь рулевое управление мотоцикла разблокировано.

A00731#01

6.9

Открытие крышки заливной горловины

Опасность

Опасность возгорания Топливо крайне огнеопасно.

При нагревании топливо расширяется и в случае переполнения бака может вылиться из него.

- Запрещается заправка транспортного средства вблизи источников открытого пламени или во время курения.

- Выключить двигатель для заправки.

- Нельзя допускать пролива топлива, особенно его попадания на горячие части мотоцикла.

- Необходимо немедленно вытереть пролившееся топливо.

- Соблюдать технические требования, относящиеся к заправке топливом.

ОРГАНЫ УПРАВЛЕНИЯ

Предупреждение

Опасность отравления Топливо ядовито и опасно для здоровья.

- Избегать попадания топлива на кожу, в глаза и на одежду.

- При попадании топлива в желудочно-кишечный тракт немедленно обратиться за медицинской помощью.

- Не вдыхать пары топлива.

- При попадании топлива на кожу промыть пораженный участок большим количеством воды.

- При попадании топлива в глаза их следует немедленно промыть водой и обратиться за медицинской помощью.

- Одежду, на которую попало топливо, следует сменить.

- Хранить топливо в подходящей таре в недоступном для детей месте.

Предупреждение

Опасность для окружающей среды Неправильное обращение с топливом представляет угрозу для окружающей среды.

- Не допускать попадания топлива в грунтовые воды, на землю или в канализационную систему.

-- Hift co$er o of the filler cap and insert the ignition 7ey in the loc7.

мок

Примечание

Опасность повреждения При слишком большой нагрузке на ключ.

зажигания он может сломаться.

Поврежденный ключ зажигания подлежит замене.

Damaged ignition 7eys must )e replaced.

- Надавить на крышку заливной горловины, чтобы снять нагрузку с ключа зажигания.

- Dush down on the filler cap to ta7e pressure off the ignition 7ey.

- Повернуть ключ зажигания на 90° по часовой стрелке.

- Открыть крышку заливной горловины бака.

@00E5E#10

ОРГАНЫ УПРАВЛЕНИЯ

6.10 Закрытие крышки заливной горловины

Предупреждение

Опасность возгорания Топливо крайне огнеопасно, ядовито и вредно для здоровья.

- После закрытия следует убедиться, что крышка заливной горловины закрыта

правильно.

- Одежду, на которую попало топливо, следует сменить.

- Пораженные участки кожи сразу же промыть большим количеством воды.

- Откинуть крышку заливной горловины бака.

- Повернуть ключ зажигания на 90° по часовой стрелке.

@00E5:#01

- Надавить на крышку и повернуть ключ зажигания против часовой стрелки до срабатывания замка.

- Извлечь ключ зажигания и закрыть крышку.

6.11 Замок сиденья

Замок сиденья  находится с левой стороны сиденья.

Замок сиденья можно открыть ключом зажигания.

@007:0#10

ОРГАНЫ УПРАВЛЕНИЯ

6.17 Боковая подножка

Боковая подножка  находится на раме с левой стороны мотоцикла.

Боковая подножка используется при парковке мотоцикла.

Примечание

Перед поездкой боковая подножка должна быть поднята.

Подножка связана с системой безопасности запуска двигателя - см. инструкции

по вождению.

Возможные состояния

• Подножка опущена - Можно опереть мотоцикл на подножку. Система безопасности запуска

двигателя активирована.

A0202:#10

• Подножка поднята - Положение для движения на мотоцикле. Система безопасности запуска

двигателя отключена.

7 ЩИТОК ПРИБОРОВ

7.1

Щиток приборов

Щиток приборов прикреплен спереди руля.

Щиток разделен на две функциональные области.

 Индикаторные лампы (

стр. 40)

Дисплей 

A02E00#10

7.2

Включение и проверка

Включение

Щиток приборов активируется при включении зажигания.

Примечание

Яркость дисплеев регулируется датчиком яркости, расположенным в щитке приборов.

Проверка

На дисплее отображается текст приветствия, и индикаторы кратковременно загораются для проверки

работоспособности.

@00E76#01

ЩИТОК ПРИБОРОВ

7.4

Предупреждающие сообщения

Предупреждающие сообщения отображаются на верхнем и/или нижнем краю дисплея, в зависимости

от их значимости они выделяются желтым или красным цветом.

Предупреждающие сообщения желтого цвета  указывают на ошибки или отображают информацию,

требующую быстрого вмешательства или корректировки стиля езды.

Красные предупреждающие сообщения  указывают на ошибки или отображают информацию,

требующую немедленного вмешательства.

Примечание

Для сбрасывания предупреждающих сообщений можно нажать любую кнопку.

Все имеющиеся предупреждающие сообщения отображаются в меню

@00:0A#10

«Предупреждение» до тех пор, пока не перестанут быть активными.

ЩИТОК ПРИБОРОВ

Индикаторные лампы снабжают водителя дополнительной информацией о рабочем состоянии мотоцикла. При включении зажигания все

индикаторные лампы кратковременно загораются.

Возможные состояния

Индикатор указателя поворота мигает зеленым светом одновременно с указателем поворота - включен сигнал поворота.

Лампа предупреждения о неисправности светится желтым светом - встроенная система диагностики (OBD) обнаружила критиче-

скую ошибку, относящуюся к выхлопу или безопасности.

Предупреждающий индикатор системы ABS загорается желтым светом - Сообщение о состоянии или код ошибки, относящийся к

системе ABS. Индикатор системы ABS мигает, если активирован режим ABS «SupMot».

Индикатор холостых оборотов загорается зеленым светом - Включена нейтральная передача.

Предупреждающая индикаторная лампа давления масла светится красным - Давление масла слишком низкое.

Индикатор системы сигнализации мигает красным светом - Отображается сообщение о статусе системы сигнализации (опция).

Индикатор дальнего света загорается сиs up )lue - The high )eam is switched on.

Общий предупреждающий индикатор загорается желтым светом - Получено предупреждающее сообщение, касающееся

безопасности работы. Это сообщение отображается дополнительно.

ЩИТОК ПРИБОРОВ

Скорость ( стр. 44)

Индикатор переключения передач (

стр. 45)

Индикатор переключения передач встроен в дисплей тахометра.

Индикатор передачи

Единица измерения скорости для дисплея

Скорость ( стр. 46)

Единица измерения скорости для спидометра

Дисплей ODO ( стр. 46)

Индикатор температуры охлаждающей жидкости (

стр. 47)

Индикатор уровня топлива ( стр. 47)

Bluetooth^®(опция)

Время ( стр. 48)

Индикатор SET (НАСТРОЙКА)

Подножки для пассажиров ( стр. 33)

Режим отображения «Favourites» (Избранное) ( стр. 48)

7 ЩИТОК ПРИБОРОВ

7.8

Индикатор переключения передач

Индикатор переключения передач встроен в дисплей тахометра.

В меню «Shift Light» (Индикатор переключения передач) можно задать установку числа оборотов

двигателя для индикатора переключения передач. Индикатор переключения передач всегда включен во

время обкатки двигателя (макс. расстояние 1000 км / 621 миля). Только после этого можно выключить

индикатор переключения передач и установить значения RPM1 и RPM2. Индикатор переключения

передач горит красным светом в режиме RPM1 и мигает красным светом в режиме RPM2.

Примечание

На 6-ой передаче индикатор переключения передач выключается при разогреве

двигателя после первого обслуживания.

Температура охлаждающей

< 35 °C (< 95 °F)

жидкости

ODO

< 1 000 км(< 620 миль)

6 500 оборотах в минуту

Индикатор переключения

передач горит непрерывно при

Температура охлаждающей

> 35 °C (> 95 °F)

жидкости

ODO

> 1 000 км (> 620 миль)

Индикатор переключения

горит

передач RPM1

Индикатор переключения

мигает

A02E0:#01

передач RPM2

ЩИТОК ПРИБОРОВ

7.11

Индикатор температуры охлаждающей жидкости

Индикатор температуры охлаждающей жидкости состоит из сегментов. Большее количество активных

сегментов соответствует более высокой температуре охлаждающей жидкости.

Примечание

Когда загораются все сегменты индикатора, на дисплее отображается предупреждающее

сообщение ENGINE TEMP HIGH (ВЫСОКАЯ ТЕМПЕРАТУРА ДВИГАТЕЛЯ).

Возможные состояния

• Двигатель не прогрет - загорается до 3 сегментов.

• Двигатель прогрет - загорается от 4 до 5 сегментов.

• Двигатель перегрет - загорается от 6 до 8 сегментов.

A02E0E#01

• Двигатель сильно перегрет - все 8 сегментов горят красным светом.

7.12

Индикатор уровня топлива

Объем содержимого топливного бака отображается в области  дисплея.

Индикатор уровня топлива состоит из сегментов. Большее число активных сегментов означает большее

количество топлива в баке.

Примечание

Если уровень топлива становится низким, последний сегмент начинает мигать красным

светом, и на дисплее появляется предупреждающее сообщение LOW FUEL (НИЗКИЙ

УРОВЕНЬ ТОПЛИВА).

Во избежание постоянного изменения положения индикатора во время езды уровень

топлива отображается с небольшой задержкой.

A02E07#10

Положение индикатора уровня топлива не изменяется, если откинута боковая подножка

или выключен аварийный выключатель зажигания.

Через 2 минуты после складывания боковой подножки и включения аварийного

выключателя зажигания показание индикатора уровня топлива изменится.

Индикатор уровня топлива мигает, если на щиток приборов не поступает сигнал от

датчика уровня топлива.

ЩИТОК ПРИБОРОВ

7.13

Time (Время)

Время отображается в области  дисплея.

Время отображается в 24-часовом формате на всех языках, кроме английского (EN-US). Время

отображается в 12-часовом формате, если установлен английский язык (EN-US).

Время можно настроить в меню Clock/Date (Часы/Дата).

Примечание

Время следует переустановить после отсоединения аккумулятора или снятия

предохранителя.

A02E06#13

7.14

Экран Favourites (Избранное)

На экране Favourites отображается до восьми пунктов информации. Вид экрана Favourites можно

произвольно настроить в меню Favourites.

Примечание

Выбранные пункты с первого по четвертый отображаются в двух строках. Пункты с

пятого по восьмой отображаются в одной строке.

A02E11#01

ЩИТОК ПРИБОРОВ

7.17

Меню

Примечание

SET.

Для открытия меню нажать на экране стандартного вида кнопку 

Для перемещения по пунктам меню использовать кнопку  UP или кнопку  DOWN.

Для закрытия текущего меню или общего меню нажать кнопку  BACK.

@00:06#10

7.17.1 KTM MY RIDE (опция)

Условие

• Мотоцикл неподвижен.

• Активирована функция KTM MY RIDE (опция).

• Активирована функция Bluetooth^®.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт KTM MY RIDE. Для открытия

меню нажать кнопку SET.

В режиме KTM MY RIDE можно подключить мобильный телефон, обладающий соответствующей

функцией, к щитку приборов мотоцикла через Bluetooth^®.

Примечание

@00E0A#01

Не каждый мобильный телефон может быть подключен к щитку приборов.

Телефон должен поддерживать стандартную версию Bluetooth^®2.1.

ЩИТОК ПРИБОРОВ

7.17.2 Меню Info (Информация)

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Info. Для открытия меню нажать

кнопку SET.

С помощью меню Info можно получить доступ к информации общего характера.

@00E0A#02

7.17.3 Меню Motorcycle (Мотоцикл)

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Motorcycle. Для открытия меню

нажать кнопку SET.

В меню Motorcycle можно настроить режим движения мотоцикла.

@00E0A#03

ЩИТОК ПРИБОРОВ

7.17.4 Меню «Settings» (Настройки)

Условие

Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Settings. Для открытия меню

нажать кнопку SET.

В меню Settings можно задать установки «Избранного» (Favourites) и настроить быстрый выбор.

@00E0A#0A

7.17.5 Меню «Preferences» (Пользовательские настройки)

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Preferences. Чтобы открыть

меню, нажать кнопку SET.

В меню Preferences можно настроить дисплей щитка приборов. Можно задать единицы измерения или

различные значения. В нем также можно активировать или деактивировать некоторые функции.

@00E0A#05

ЩИТОК ПРИБОРОВ

7.17.6 Меню «Pairing» (Подключение) (опция)

Условие

• Мотоцикл неподвижен.

• Активирована функция KTM MY RIDE (опция).

• Активирована функция Bluetooth^®.

• Функция Bluetooth^®должна быть также активирована в подключаемом устройстве.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт KTM MY RIDE. Для открытия меню

нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Pairing. Для открытия меню

@00EA2#01

нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Pairing. Нажать кнопку SET для

подключения мобильного телефона с соответствующей функцией к щитку приборов мотоцикла через

Bluetooth^®.

- Для успешного завершения подключения необходимо подтвердить ключ доступа.

Примечание

После успешного подключения соответствующего мобильного телефона на дисплее

отобразится название подключенного телефона.

Нажимать кнопку UP или DOWN до тех пор, пока на дисплее не выделится название

подключенного телефона. Подключенный телефон можно удалить с дисплея, нажав

кнопку SET.

При активации Bluetooth^®к щитку приборов автоматически подключается последнее

из устройств, с которым была установлена связь. Чтобы такое подключение было

возможно, должны соблюдаться два условия: устройство должно находиться в зоне

действия Bluetooth^®и не быть ранее удалено с дисплея.

Не каждый мобильный телефон может быть подключен к щитку приборов.

ЩИТОК ПРИБОРОВ

7.17.7 Меню Audio (опция)

Условие

• Активирована функция KTM MY RIDE (опция).

• Активирована функция Bluetooth^®.

• Функция Bluetooth^®должна быть также активирована в подключаемом устройстве.

Если меню закрыто, нажать кнопку SET.

Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт KTM MY RIDE. Для открытия меню

нажать кнопку SET.

Предупреждение

Опасность несчастного случая Слишком высокий уровень громкости наушников

@00E37#01

отвлекает внимание от движения.

- Уровень громкости наушников всегда следует выбирать таким образом, чтобы он был

достаточно низким и позволял отчетливо слышать звуковые сигналы.

Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Audio. Для открытия меню нажать

кнопку SET.

- Нажать и удерживать кнопку UP для увеличения громкости звукового сигнала.

Нажать и удерживать кнопку DOWN для уменьшения громкости звукового сигнала.

- Кратковременно нажать кнопку UP для переключения на следующую звуковую дорожку.

Кратковременно нажать кнопку DOWN для переключения на предыдущую звуковую дорожку.

Нажать кнопку SET для воспроизведения или приостановки проигрывания (режим «пауза») звуковой

дорожки.

Примечание

Для удобства использования можно добавить функцию «аудио» в режим Quick Selector 1

или Quick Selector 2.

ЩИТОК ПРИБОРОВ

7.17.8 Функция Telephony (Телефонная связь) (опция)

Условие

• Активирована функция KTM MY RIDE (опция).

• Активирована функция Bluetooth^®.

• Функция Bluetooth^®должна быть также активирована в подключаемом устройстве.

• Гарнитура подключена к мобильному телефону, обладающему соответствующей функцией.

Предупреждение

Опасность несчастного случая Слишком высокий уровень громкости наушников

отвлекает внимание от движения.

- Уровень громкости наушников всегда следует выбирать таким образом, чтобы он был

достаточно низким и позволял отчетливо слышать звуковые сигналы.

- Нажать кнопку SET для приема входящего вызова.

- Нажать кнопку BACK для отклонения входящего вызова.

- Нажать и удерживать кнопку UP для увеличения громкости звукового сигнала.

- Нажать и удерживать кнопку DOWN для уменьшения громкости звукового сигнала.

Примечание

Отображаются продолжительность вызова и контакт. В зависимости от настроек

мобильного телефона может отображаться имя контакта.

@00EA1#01

ЩИТОК ПРИБОРОВ

7.17.9 Меню «General Info» (Общая информация)

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Info. Чтобы открыть меню, нажать

кнопку SET.

Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт General Info. Чтобы открыть меню,

нажать кнопку SET.

Счетчик «Date» показывает дату.

Счетчик «ODO» показывает общий пробег мотоцикла.

Счетчик «Battery» показывает напряжение аккумулятора.

@00E06#01

7.17.10 Меню «Trip 1»

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Info. Чтобы открыть меню,

нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Trip 1. Чтобы открыть меню,

нажать кнопку SET.

Счетчик пробега Trip 1 показывает расстояние, пройденное с момента последнего сброса показания,

например, расстояние между двумя остановками для заправки. Счетчик Trip 1 работает постоянно и

может достигать значения 9999.

Счетчик ØCons 1 показывает средний расход топлива на основе показаний счетчика Trip 1.

Счетчик ØSpeed 1 показывает среднюю скорость на основе показаний счетчиков Trip 1 и Trip Time 1.

Счетчик Trip Time 1 показывает продолжительность поездки на основе показания счетчика Trip 1 и

@00E07#01

начинает работать, как только поступит сигнал скорости.

Счетчик Fuel Range показывает пробег, возможный с имеющимся резервом топлива.

Нажать и удерживать кнопку

Значения всех счетчиков в меню Trip 1 будут сброшены.

SET в течение 3-5 секунд.

ЩИТОК ПРИБОРОВ

7.17.11 Меню «Trip 2»

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Info. Чтобы открыть меню,

нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Trip 2. Чтобы открыть меню,

нажать кнопку SET.

Счетчик пробега Trip 2 показывает расстояние, пройденное с момента последнего сброса показания,

например, расстояние между двумя остановками для заправки. Счетчик Trip 2 работает постоянно и

может достигать значения 9999.

Счетчик ØCons 2 показывает средний расход топлива на основе показаний счетчика Trip 2.

Счетчик ØSpeed 2 показывает среднюю скорость на основе показаний счетчиков Trip 2 и Trip Time 2.

@00E0E#01

Счетчик Trip Time 2 показывает продолжительность поездки на основе показания счетчика Trip 2 и

начинает работать, как только поступит сигнал скорости.

Счетчик Fuel Range показывает пробег, возможный с имеющимся резервом топлива.

Нажать и удерживать кнопку

Значения всех счетчиков в меню Trip 2 будут сброшены.

SET в течение 3-5 секунд.

7.17.12 Меню «Warning» (Предупреждение)

Условие

• Отображается сообщение или предупреждение

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Info. Чтобы открыть меню,

нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Warning. Чтобы открыть меню,

нажать кнопку SET.

- Для перемещения по пунктам меню Warning использовать кнопку UP или DOWN.

В меню «Warning» отображаются и сохраняются все поданные предупреждения.

@00E0:#01

ЩИТОК ПРИБОРОВ

7.17.13 Меню ABS

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Motorcycle. Чтобы открыть

меню, нажать кнопку SET.

Предупреждение

Аннулирование государственного разрешения на использование на дорогах

и страхового обеспечения В случае полного отключения ABS разрешение на

использование мотоцикла на дорогах является недействительным.

@00E11#01

- Мотоцикл с полностью отключенной ABS может эксплуатироваться лишь на закрытых

трассах, достаточно удаленных от дорог общего пользования.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт ABS. Чтобы открыть меню,

нажать кнопку SET.

- Активировать пункт меню с помощью кнопки UP или DOWN.

- Нажать кнопку ABS для выключения режима SET или выбора нужного режима антиблокировочной

системы.

Примечание

Система ABS снова активируется только после включения зажигания.

Если активирован режим ABS «Road», cистема ABS контролирует оба колеса.

Если активирован режим ABS «Sup Mot», система ABS контролирует только переднее

колесо. Заднее колесо не контролируется системой ABS и может быть заблокировано во

время тормозных маневров.

Активация различных режимов ABS.

Нажать и удерживать кнопку

SET в течение 3-5 секунд.

ЩИТОК ПРИБОРОВ

7.17.14 Меню «Favourites» (Избранное)

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Settings. Чтобы открыть меню,

нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Favourites. Чтобы открыть меню,

нажать кнопку SET.

- Нажать кнопку UP или DOWN для активации пункта меню и кнопку SET для его выбора.

В меню Favourites можно выбрать до восьми пунктов информации.

@00E1A#01

7.17.15 Меню Quick Selector 1

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Settings. Чтобы открыть меню,

нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Quick Selector 1. Чтобы открыть

меню, нажать кнопку SET.

- Нажать кнопку UP или DOWN для активации пункта меню и кнопку SET для его выбора.

В меню Quick Selector 1 можно осуществить выбор информации.

@00E15#01

Если меню закрыто, то открыть меню Quick Selector 1 можно с помощью кнопки UP.

ЩИТОК ПРИБОРОВ

7.17.16 Меню Quick Selector 2

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Settings. Чтобы открыть меню,

нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Quick Selector 2. Чтобы открыть

меню, нажать кнопку SET.

- Нажать кнопку UP или DOWN для активации пункта меню и кнопку SET для его выбора.

В меню Quick Selector 2 можно осуществить выбор информации.

Если меню закрыто, то открыть меню Quick Selector 2 можно с помощью кнопки DOWN.

@00E16#01

7.17.17 Меню Bluetooth

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Preferences. Чтобы открыть

меню, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Bluetooth. Чтобы открыть меню,

нажать кнопку SET.

- Активировать пункт меню с помощью кнопки UP или DOWN.

- Для включения или выключения функции Bluetooth^®нажимать кнопку SET.

@00E1E#01

ЩИТОК ПРИБОРОВ

Примечание

Функция Bluetooth^®может использоваться только вместе с функцией KTM MY RIDE

(опция).

Когда включена функция Bluetooth^®, на дисплее щитка приборов отображается символ

Bluetooth^®.

t Light» (Индикатор переключения передач)

7.17.18 Меню «Shif

Условие

• Мотоцикл неподвижен.

• ODO > 1000 км (621 миля).

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Preferences. Чтобы открыть

меню, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Shift Light. Чтобы открыть меню,

нажать кнопку SET.

- Активировать пункт меню с помощью кнопки UP или DOWN.

- Нажимать кнопку SET для включения или выключения индикатора переключения передач и для

установки частоты вращения двигателя в качестве настройки для индикатора переключения передач.

Примечание

Индикатор скорости загорится красным, когда частота вращения двигателя достигнет

значения, установленного на счетчике «RPM 1».

Индикатор скорости начнет мигать красным светом, когда частота вращения двигателя

достигнет значения, установленного на счетчике «RPM 2».

@00E3A#01

ЩИТОК ПРИБОРОВ

7.17.19 Установка времени и даты

Условие

Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Preferences. Чтобы открыть

меню, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Clock/Date. Чтобы открыть

меню, нажать кнопку SET.

@00EA5#01

Настройка часов

- Нажимать кнопку UP или DOWN до тех пор, пока не выделятся показания времени.

- Нажать кнопку SET.

 Символы, обозначающие часы, выделяются подчеркиванием и начинают мигать.

- Нажимать кнопку UP или DOWN, пока не установится текущий час.

- Нажать кнопку SET.

 Символы, обозначающие минуты, выделяются подчеркиванием и начинают мигать.

- Нажимать кнопку UP или DOWN, пока не установятся текущие показания минут.

- Нажать кнопку SET.

 Время сохраняется.

@00EA3#01

ЩИТОК ПРИБОРОВ

Установка даты

- Нажимать кнопку UP или DOWN до тех пор, пока на экране не выделится дата.

- Нажать кнопку SET.

 Символы, обозначающие день, выделяются подчеркиванием и начинают мигать.

- Нажимать кнопку UP или DOWN, пока не установится текущий день.

- Нажать кнопку SET.

 Символы, обозначающие месяц, выделяются подчеркиванием и начинают мигать.

- Нажимать кнопку UP или DOWN, пока не установится текущий месяц.

- Нажать кнопку SET.

@00EAA#01

 Символы, обозначающие год, выделяются подчеркиванием и начинают мигать.

- Нажимать кнопку UP или DOWN, пока не установится текущий год.

- Нажать кнопку SET.

 Дата сохраняется.

7.17.20 Меню «DRL» (Дневные ходовые огни)

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Preferences. Чтобы открыть

меню, нажать кнопку SET.

@00E2A#01

ЩИТОК ПРИБОРОВ

Предупреждение

Опасность несчастного случая В условиях плохой видимости дневные ходовые огни не

являются заменой ближнего света.

Существует лишь частичная возможность автоматического переключения между

дневными ходовыми огнями и ближним светом в условиях плохой видимости, вызванной

туманом, снегом или дождем.

- Всегда следует проверять, соответствующий ли тип освещения выбран.

- При необходимости перед поездкой или во время остановки можно с помощью меню

отключить дневные ходовые огни, чтобы всегда включался ближний свет.

- Следует соблюдать законодательные требования, касающиеся использования фар

дневного света.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт DRL. Чтобы открыть меню,

нажать кнопку SET.

- Активировать пункт меню с помощью кнопки UP или DOWN.

- Нажимать кнопку SET для включения или выключения дневных ходовых огней мотоцикла.

- Активировать пункт меню с помощью кнопки UP или DOWN.

7.17.21 Меню «Distance» (Пробег)

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Preferences. Чтобы открыть

меню, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Units (Единицы). Чтобы открыть

меню, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Distance (Расстояние). Чтобы

открыть меню, нажать кнопку SET.

@00E26#01

ЩИТОК ПРИБОРОВ

- Активировать пункт меню с помощью кнопки UP или DOWN.

- Нажать кнопку SET для подтверждения выбранной единицы.

7.17.22 Меню «Temp» (Температура)

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Preferences. Чтобы открыть

меню, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Units. Чтобы открыть меню,

нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Temp. Чтобы открыть меню,

нажать кнопку SET.

- Активировать пункт меню с помощью кнопки UP или DOWN.

@00E27#01

- Нажать кнопку SET для подтверждения выбранной единицы.

7.17.23 Меню «Fuel Cons» (Расход топлива)

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Preferences. Чтобы открыть

меню, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Units. Чтобы открыть меню,

нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Fuel Cons. Чтобы открыть меню,

нажать кнопку SET.

- Активировать пункт меню с помощью кнопки UP или DOWN.

@00E2E#01

ЩИТОК ПРИБОРОВ

- Нажать кнопку SET для подтверждения выбранной единицы.

7.17.24 Меню «Language» (Язык)

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Preferences. Чтобы открыть

меню, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Language. Чтобы открыть меню,

нажать кнопку SET.

- Нажать кнопку UP или DOWN для активации пункта меню и кнопку SET для его выбора.

В меню можно выбрать следующие языки: английский (американский или британский), немецкий,

итальянский, французский или испанский.

@00E2:#01

7.17.25 Меню Service (Сервис)

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Preferences. Чтобы открыть

меню, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Service. Чтобы открыть меню,

нажать кнопку SET.

В меню Service отображаются срок, остающийся до следующего сервиса, и дата его проведения.

@00E30#01

ЩИТОК ПРИБОРОВ

ctions» (Дополнительные функции)

7.17.26 Меню «Extra fun

Условие

• Мотоцикл неподвижен.

• Мотоцикл оснащен дополнительными функциями (опционально).

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Preferences. Чтобы открыть

меню, нажать кнопку SET.

- Нажимать кнопку UP или DOWN до тех пор, пока не выделится пункт Extra Functions. Чтобы открыть

меню, нажать кнопку SET.

- Использовать кнопку UP или DOWN для перемещения по пунктам этого меню.

В меню Extra Functions перечислены дополнительные функции (опциональные).

@00E31#01

Примечание

Текущая версия каталога запчастей KTM PowerParts и имеющееся программное

обеспечение для данного транспортного средства представлены на веб-сайте KTM.

8 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

8.1

Рекомендации по первому использованию

Опасность

Опасность несчастного случая Водитель, не способный осуществлять управление мотоциклом, представляет опасность как для самого себя, так

и для других лиц.

- Запрещается эксплуатировать транспортное средство под влиянием алкоголя, наркотиков или некоторых лекарственных препаратов, а также

лицам с нарушениями физического или психического здоровья.

Предупреждение

риск получения травм.

транспортное средство.

- Снаряжение мотоциклиста должно быть исправным и соответствовать действующим требованиям ПДД.

Предупреждение

Опасность падения Установка колес с разными протекторами шин затрудняет управляемость мотоцикла.

Установка колес с разными протекторами шин значительно ухудшает управляемость.

- Для обеспечения нормальной управляемости мотоцикла на него следует устанавливать колеса с одинаковыми протекторами шин.

Предупреждение

Опасность несчастного случая Плохая управляемость мотоцикла в связи с использованием не рекомендованных или не одобренных

производителем колес и шин.

- Следует использовать только шины и колеса, одобренные KTM и имеющие соответствующий индекс скорости.

Предупреждение

Опасность несчастного случая Снижение сцепления с дорогой у новых шин.

Контактная поверхность новых шин не имеет требуемой шероховатости.

- Необходимо обкатать новые шины путем вождения мотоцикла на умеренных скоростях с чередованием углов наклона.

Стадия обкатки

200 км (124 мили)

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

Примечание

При эксплуатации мотоцикла следует помнить о том, что шум работающего двигателя может мешать другим людям.

- Новый мотоцикл должен пройти предпродажную подготовку в авторизованном сервисном центре KTM.

Необходимо получить на руки акт приёма-передачи с отметкой о прохождении предпродажной подготовки.



- Перед первым выездом необходимо внимательно изучить руководство по эксплуатации мотоцикла.

- Следует ознакомиться с расположением и функциями органов управления.

- Следует потренироваться в управлении мотоциклом на подходящем участке земли, прежде чем отправляться в длительную поездку. Также следует

попробовать поездить как можно медленнее, чтобы лучше почувствовать мотоцикл.

- При движении на мотоцикле следует крепко держать руль обеими руками; ноги при этом должны находиться на подножках.

- Выполнить обкатку двигателя. ( стр. 69)

8.2

Обкатка двигателя

- В период обкатки не допускать превышения установленных характеристик двигателя.

Руководящие указания

Максимальная скорость двигателя

В течение первых 1.000 км (620 миль)

7 500 оборотов в минуту

Примечание

ь.

Во время обкатки индикатор переключения передач устнавливается на заданное значение, которое нельзя изменят

- Необходимо избегать полного открытия дроссельной заслонки!

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

8.3

Нагрузка на транспортное средство

Предупреждение

Опасность несчастных случаев Общий вес и нагрузки на оси влияют на управляемость мотоцикла.

Общий вес включает в себя: мотоцикл в рабочем состоянии с полным баком, водителя и пассажира в защитном снаряжении и шлеме, багаж.

- Не превышать максимальный допустимый вес и нагрузки на оси.

Предупреждение

Опасность несчастного случая Ухудшение характеристик управляемости из-за неправильной установки кофров или бакового рюкзака-

контейнера.

- Устанавливать и крепить кофры и баковый рюкзак-контейнер следует в соответствии с инструкциями производителя.

Предупреждение

Опасность несчастного случая В случае перегрузки система крепления багажа может выйти из строя.

- Перед установкой кофров следует ознакомиться с требованиями производителя относительно максимальной нагрузки.

Предупреждение

Опасность несчастного случая Ухудшение видимости из-за съехавшего багажа.

Если задний габаритный фонарь будет закрыт, мотоцикл будет плохо виден участникам движения, едущим позади него, особенно в темноте.

- Поэтому периодически следует проверять крепление багажа.

Предупреждение

Опасность несчастного случая Изменение характеристик управляемости и увеличение тормозного пути из-за большой загрузки.

- Скорость должна соответствовать перевозимому грузу.

Предупреждение

Опасность несчастного случая Ухудшение характеристик управляемости из-за съехавшего багажа.

- Поэтому периодически следует проверять крепление багажа.

9 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

9.1

Проверки и уход за транспортным средством при подготовке к эксплуатации

Примечание

Каждый раз перед использованием мотоцикла необходимо проверить его состояние и пригодность к эксплуатации. Следует убедиться, что

эксплуатируемое транспортное средство находится в безупречном техническом состоянии.

- Проверить уровень моторного масла. ( стр. 158)

- Проверить уровень жидкости в контуре переднего тормоза. ( стр. 110)

- Проверить уровень жидкости в контуре заднего тормоза. ( стр. 116)

- Осмотреть колодки переднего тормоза. ( стр. 113)

- Проверить тормозные колодки заднего тормоза. ( стр. 119)

- Проверить функционирование тормозной системы.

- Проверить уровень охлаждающей жидкости. ( стр. 150)

- Проверить наличие скопления грязи в цепи. ( стр. 96)

- Проверить натяжение цепи. ( стр. 98)

- Осмотреть шины. ( стр. 129)

- Проверить давление воздуха в шинах. ( стр. 131)

- Проверить настройки всех органов управления и убедиться в плавности их хода.

- Проверить работу электрического оборудования.

- Убедиться в том, что багаж надлежащим образом закреплён.

- Сесть на мотоцикл и проверить регулировку зеркала заднего вида.

- Проверить уровень топлива.

9 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

9.2

Запуск двигателя

Опасность

Опасность отравления Выхлопные газы ядовиты, и их вдыхание может привести к потере сознания и/или смерти.

- При работающем двигателе всегда следует проверять, имеется ли достаточная вентиляция.

Предостережение

Опасность несчастного случая Эксплуатация мотоцикла без аккумулятора или с разряженным аккумулятором может привести к выходу из строя

электронных компонентов и устройств, влияющих на безопасность движения.

- Запрещена эксплуатация мотоцикла без аккумулятора или с разряженным аккумулятором.

Примечание

Неисправность двигателя Нефильтрованный впускной воздух отрицательно влияет на срок службы двигателя.

При отсутствии воздушного фильтра пыль и грязь могут попасть в двигатель.

- Не эксплуатировать мотоцикл без воздушного фильтра.

Примечание

Повреждение двигателя Работа непрогретого двигателя на высоких оборотах значительно сокращает срок его службы.

- Разогревать двигатель всегда необходимо на низких оборотах.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

- Разблокировать рулевое управление. ( стр. 29)

- Сесть на мотоцикл, перенести вес с боковой подножки и поднять подножку до конца вверх.

- Повернуть аварийный выключатель зажигания в положение .

- Включить зажигание, повернув ключ зажигания в положение .

 После включения зажигания в течение примерно двух секунд будет слышен звук работающего

топливного насоса. В это же время выполняется функциональная проверка щитка приборов.

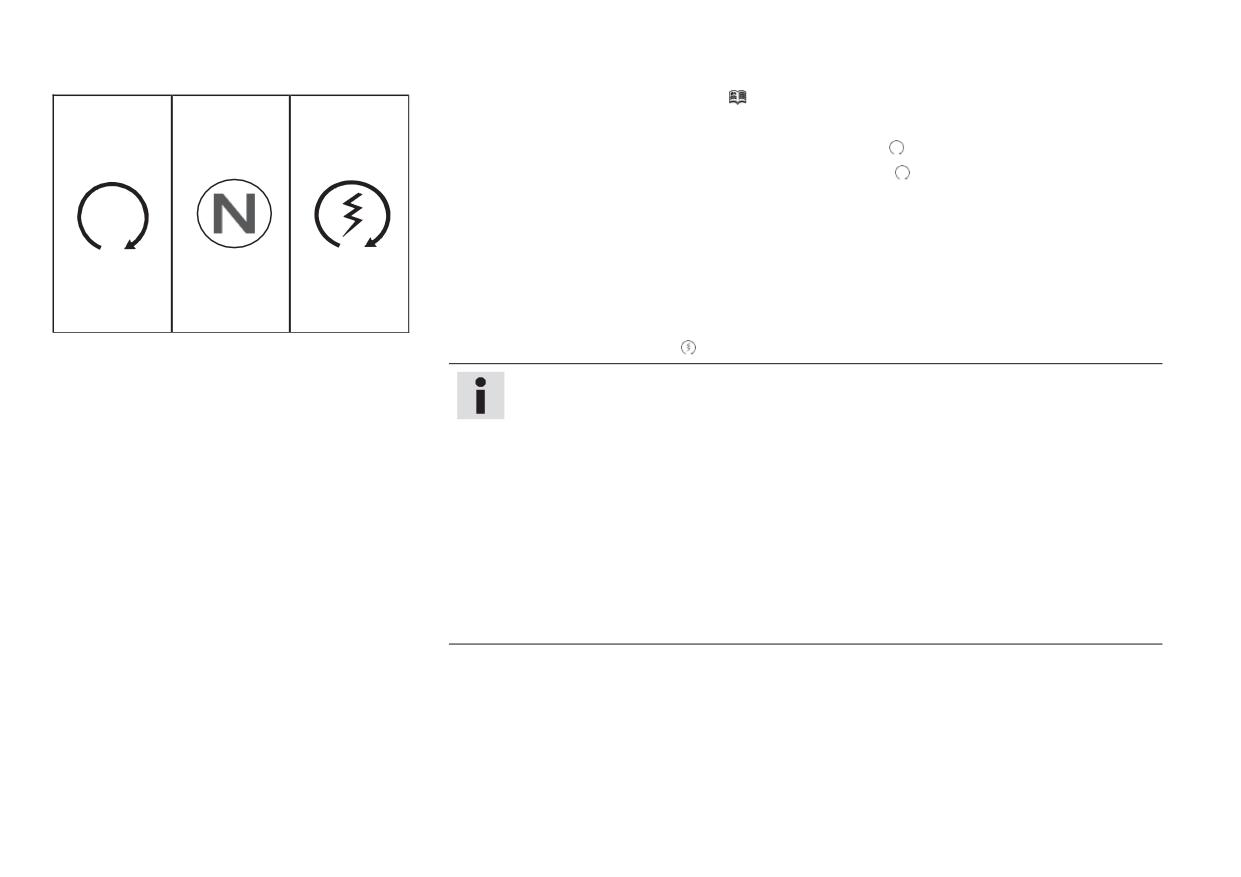

- Переключить на нейтральную передачу.

 Загорается зеленая индикаторная лампа холостых оборотов N.

 После пуска загорается и гаснет предупреждающая индикаторная лампа антиблокировочной

F007E2#10

тормозной системы.

- Нажать кнопку электростартера .

Примечание

Не нажимать кнопку электростартера, пока не будет завершена функциональная

проверка щитка приборов.

При старте НЕ открывать дроссельную заслонку. Если во время процедуры

пуска открыть дроссельную заслонку, топливо не будет впрыскиваться системой

управления двигателем и двигатель не запустится.

Нажать и удерживать кнопку электростартера не дольше 5 секунд. Подождать не

менее 5 секунд перед следующей попыткой.

Этот мотоцикл оснащен системой безопасного запуска. Двигатель можно запустить,

только если включена нейтральная передача или если выжать рычаг сцепления

при включенной передаче. Если переключить передачу и отпустить сцепление при

откинутой боковой стойке, двигатель заглохнет.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

9.3

Начало движения

- Выжать рычаг сцепления, включить первую передачу, медленно отпустить рычаг сцепления, одновременно плавно открывая дроссельную заслонку.

Рекомендация

Если двигатель заглох при запуске, следует выжать рычаг сцепления и нажать кнопку электростартера. На нейтраль переключаться нет

необходимости.

9.4

Переключение передач, движение

Предупреждение

Опасность несчастного случая Вероятность потери контроля над транспортным средством при резком изменении нагрузки.

- Избегать резких изменений нагрузки и внезапного торможения.

- Регулировать скорость движения в зависимости от дорожных условий.

Предупреждение

Опасность несчастного случая При понижении передачи на высоких оборотах может произойти блокировка заднего колеса и торможение

двигателем.

- Не переходить на пониженные передачи при высоких оборотах, так как при этом происходит торможение двигателем.

Предупреждение

Опасность несчастного случая Неправильное положение ключа зажигания приводит к неисправности.

- Нельзя изменять положение ключа зажигания во время движения.

Предупреждение

Опасность несчастного случая Выполнение регулировки мотоцикла отвлекает водителя от ситуации на дороге.

- Любую регулировку следует выполнять, когда транспортное средство неподвижно.

9 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Предупреждение

Риск травмы Пассажир может упасть с мотоцикла, если совершает действия, нарушающие безопасность.

- Пассажир должен правильно сидеть на пассажирском сиденье, держась за водителя или за поручни, его ступни должны находиться на

пассажирских подножках.

- Необходимо учитывать требования закона вашей страны относительно минимального возраста пассажиров.

Предупреждение

Опасность несчастного случая Рискованный стиль езды представляет серьезную опасность.

- Необходимо соблюдать правила дорожного движения, быть внимательным и предусмотрительным. Это поможет своевременно заметить

возможные источники опасности.

Предупреждение

Опасность несчастного случая Снижение сцепления с дорогой у холодных шин.

- Во время каждой поездки первые километры необходимо проезжать, соблюдая осторожность, на средней скорости, пока шины не

разогреются до рабочей температуры.

Предупреждение

Опасность несчастного случая Снижение сцепления с дорогой у новых шин.

Контактная поверхность новых шин не имеет требуемой шероховатости.

Стадия обкатки

200 км (124 мили)

Предупреждение

Опасность несчастного случая Ухудшение характеристик управляемости из-за съехавшего багажа.

- Поэтому периодически следует проверять крепление багажа.

Предупреждение

Опасность несчастного случая Падение может привести к более серьезному повреждению мотоцикла, чем может показаться на первый взгляд.

- При подготовке транспортного средства к эксплуатации после падения необходимо провести обычную проверку мотоцикла.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Примечание

Отказ двигателя Повреждение двигателя из-за перегрева.

- Если появилось предупреждение о недопустимой температуре охлаждающей жидкости, необходимо немедленно остановиться и не подвергать опасности

себя и других участников дорожного движения.

- Необходимо дождаться остывания двигателя и элементов системы охлаждения.

- Когда двигатель остынет, следует проверить уровень охладителя и, при необходимости, долить жидкость.

Примечание

Если во время вождения слышны нехарактерные звуки, следует немедленно остановиться, заглушить двигатель и связаться с авторизованным

сервисным центром KTM.

- Если позволяют условия (уклон, дорожная ситуация и т. д.), можно переключиться на более высокую

передачу.

- Для этого следует отпустить дроссель, одновременно выжимая рычаг сцепления, переключиться на

следующую передачу, отпустить сцепление и открыть дроссель.

Примечание

На рисунке показаны положения шести передних передач. Передача холостого хода

находится между первой и второй передачами. Первая передача используется для

начала движения или езды по крутым склонам.

- Разгоняться следует только до скорости, соответствующей дорожной поверхности и погодным

условиям. На поворотах не рекомендуется переключать передачи, а разгоняться следует очень

A01:50#11

осторожно.

- Для переключения на более низкую передачу следует, при необходимости, притормозить,

одновременно закрывая дроссельную заслонку.

- Выжать рычаг сцепления и переключиться на более низкую передачу, медленно отпустить рычаг

сцепления и открыть дроссельную заслонку или выполнить повторное переключение.

- Двигатель должен быть заглушен, если он работает на режиме малого газа или если мотоцикл не будет

использоваться в течение длительного времени.

- Если во время поездки загорится предупреждающая индикаторная лампа двигателя, следует

немедленно остановиться и не подвергать опасности себя и других участников дорожного движения.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

После достижения максимальной скорости посредством полного открытия ручки газа следует

повернуть дроссель обратно в положение открытия на 3/4. Это приведет к снижению оборотов, однако

расход топлива будет значительно меньше.

Разгоняться следует только до скорости, соответствующей дорожной поверхности и погодным

условиям. На поворотах не рекомендуется переключать передачи, а разгоняться следует очень

осторожно.

Для переключения на более низкую передачу следует, при необходимости, притормозить,

одновременно закрывая дроссельную заслонку.

Выжать рычаг сцепления и переключиться на более низкую передачу, медленно отпустить рычаг

сцепления и открыть дроссельную заслонку или выполнить повторное переключение.

Если двигатель заглох (например, на перекрестке), следует выжать рычаг сцепления и нажать кнопку

электростартера. На нейтраль переключаться нет необходимости.

Если во время движения загорается индикатор давления масла S, следует немедленно остановиться и

заглушить двигатель. Следует обратиться в авторизованный сервисный центр KTM.

Если во время поездки загорелся индикатор неисправности 0, следует как можно скорее обратиться в

авторизованный сервисный центр КТМ.

Если во время движения загорается общий предупреждающий индикатор 0, значит, получено

предупреждающее сообщение, касающееся безопасности работы.

Примечание

Все поданные предупреждения отображаются и сохраняются в меню «Warning» до тех

пор, пока находятся в активном состоянии.

9.5

Торможение

Предупреждение

Опасность несчастного случая Грязь и влага снижают эффективность торможения.

- Для очистки и просушки тормозных колодок и тормозных дисков следует несколько раз на малой скорости привести в действие тормоза.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Предупреждение

Опасность несчастного случая Слабое действие переднего или заднего тормоза снижает эффективность торможения.

- Осмотреть элементы тормозной системы; не эксплуатировать мотоцикл до выявления и устранения неполадок (В этом случае рекомендуется

обратиться в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность несчастного случая Отказ тормозной системы в результате перегрева.

Если рычаг ножного тормоза не отпущен, осуществляется постоянное давление на тормозные колодки.

- Если тормоз не используется, следует снять ногу с педали ножного тормоза.

Предупреждение

Опасность несчастного случая При повышении общей загрузки мотоцикла тормозной путь увеличивается.

- При перевозке пассажира и багажа следует соблюдать более длинную тормозную дистанцию, чем при движении на незагруженном мотоцикле.

Предупреждение

Опасность несчастного случая Соль на дорогах снижает эффективность торможения.

- Для удаления соли с тормозных колодок и тормозных дисков следует несколько раз на малой скорости привести в действие тормоза.

Предупреждение

Опасность несчастного случая В определенных ситуациях при использовании ABS тормозной путь увеличивается.

- Следует применять тормоза в соответствии с ситуацией на дороге и состоянием поверхности.

Предупреждение

Опасность несчастного случая При очень резком торможении колеса могут заблокироваться.

Для эффективного торможения система ABS должна быть включена.

- Следите, чтобы ABS находилась во включенном состоянии, чтобы воспользоваться преимуществами ее защитного действия.

- При торможении необходимо отпустить дроссельную заслонку, одновременно нажав на передний и задний тормоза.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Примечание

Если активирована система ABS, можно достичь максимальной эффективности торможения, не заблокировав колеса, даже на поверхностях

с плохим сцеплением, например, песчаных, мокрых или скользких.

Предупреждение

Опасность несчастного случая Заднее колесо может заблокироваться из-за тормозного действия двигателя.

- При экстренном торможении, а также торможении с полным включением тормозов и на скользкой поверхности необходимо выжать рычаг

сцепления.

Предупреждение

Опасность несчастного случая Максимально возможное время задержки уменьшается при преодолении виражей или движении по

поверхности с боковым уклоном.

- Если возможно, следует завершать торможение перед входом в поворот.

Следует всегда завершать торможение перед входом в поворот. Необходимо перейти на пониженную передачу, соответствующую скорости движения.

- Необходимо использовать эффект торможения двигателем при движении вниз по длинному уклону. Для этого необходимо переключиться вниз на одну или

две передачи, не допуская превышения оборотов двигателя. Это позволит тормозить гораздо реже и избежать перегрева тормозов.

9.6

Остановка, парковка

Предупреждение

Опасность неправомерного завладения. Использование мотоцикла лицами, не имеющими на это разрешения, представляет опасность как для

них самих, так и для окружающих.

- Не оставлять без присмотра мотоцикл с включенным двигателем.

- Принять меры безопасности, направленные на предотвращение угона.

- Если вы оставляете мотоцикл без присмотра, следует заблокировать рулевую колонку и вынуть ключ зажигания.

Предупреждение

Опасность ожогов Некоторые компоненты транспортного средства очень сильно нагреваются во время работы.

они остынут.

- Дать этим компонентам остыть перед началом любых работ с мотоциклом.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Примечание

Существенное повреждение ННарушение правил парковки может привести к повреждению мотоцикла.

Крупное повреждение может произойти при скатывании или опрокидывании транспортного средства

Парковочные элементы мотоцикла рассчитаны только на его собственный вес.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

- Нельзя садиться на мотоцикл, если он опирается на стойку.

Примечание

Опасность возгорания Горячие части мотоцикла создают опасность возникновения пожара и взрыва.

- Запрещается парковать транспортное средство рядом с легковоспламеняющимися или взрывоопасными материалами.

- Прежде чем закрывать мотоцикл покрытием, необходимо дать ему остыть.

- Затормозить мотоцикл.

- Переключить на нейтральную передачу.

- Отключить зажигание, повернув ключ зажигания в положение ..

Примечание

Если двигатель остановлен с помощью аварийного выключателя зажигания, но зажигание остается включенным посредством ключа, питание

подается на большинство потребителей энергии, и батарея разрядится. Поэтому зажигание следует всегда выключать ключом - аварийный

выключатель предназначен только для экстренной остановки двигателя.

- Припарковать мотоцикл на твердой поверхности.

- Ногой выдвинуть боковую подножку вперед настолько, насколько возможно, и опереть мотоцикл на нее.

- Заблокировать рулевое управление ( стр. 28)

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

9.7

Транспортировка

Примечание

Опасность повреждения Припаркованный мотоцикл может покатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

Примечание

Опасность возгорания Горячие части мотоцикла создают опасность возникновения пожара и взрыва.

- Прежде чем закрывать мотоцикл покрытием, необходимо дать ему остыть.

- Заглушить двигатель и вынуть ключ зажигания.

- Использовать натяжные ремни или другие подходящие устройства для фиксации мотоцикла и

предотвращения происшествий и опрокидывания.

A01AAE#01

9 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

9.8

Заправка топливом

Опасность

Опасность возгорания Топливо крайне огнеопасно.

При нагревании топливо расширяется и в случае переполнения бака может вылиться из него.

- Запрещается заправка транспортного средства вблизи источников открытого пламени или во время курения.

- Выключить двигатель для заправки.

- Нельзя допускать пролива топлива, особенно его попадания на горячие части мотоцикла.

- Необходимо немедленно вытереть пролившееся топливо.

- Соблюдать технические требования, относящиеся к заправке топливом.

Предупреждение

Опасность отравления Топливо ядовито и опасно для здоровья.

- Избегать попадания топлива на кожу, в глаза и на одежду.

- При попадании топлива в желудочно-кишечный тракт немедленно обратиться за медицинской помощью.

- Не вдыхать пары топлива.

- При попадании топлива на кожу промыть пораженный участок большим количеством воды.

- При попадании топлива в глаза их следует немедленно промыть водой и обратиться за медицинской помощью.

- Одежду, на которую попало топливо, следует сменить.

Примечание

Повреждение мотоцикла При использовании горючего ненадлежащего качества топливный фильтр быстро засоряется..

В некоторых странах и регионах качество и чистота топлива могут не соответствовать международным стандартам. Это обстоятельство может послужить

причиной возникновения проблем в работе топливной системы.

- Следует заправлять мотоцикл только высококачественным топливом, соответствующим установленным стандартам. (В этом случае рекомендуется

обратиться в авторизованный сервисный центр КТМ.)

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Предупреждение

Опасность для окружающей среды Неправильное обращение с топливом представляет угрозу для окружающей среды.

- Не допускать попадания топлива в грунтовые воды, на землю или в канализационную систему.

- Выключить двигатель.

- Открыть крышку заливной горловины бака. ( стр. 29)

- Заполнить топливный бак топливом до нижней кромки

топливного фильтра.

Руководящие указания

Общий объем

13.5 л

Неэтилированный бензин «супер» (октановое число

топливного бака, прибл.

(3,57 гал. США)

ROZ 95/RON 95/PON 91) ( стр. 190) (390 Duke

EU/AU/JP/AR/MY/PH)

Неэтилированный бензин «супер», тип C (ROZ 95/

RON 95/PON 91) ( стр. 190) (390 Duke BR)

@007:2#10

- Закрыть крышку заливной горловины. ( стр. 31

10 ГРАФИК ОБСЛУЖИВАНИЯ

10.1 Дополнительная информация

Любые дополнительные услуги, оказываемые в связи с выполнением обязательных или рекомендованных работ, подлежат отдельному заказу с оплатой по

отдельному счету.

В вашей стране могут применяться другие интервалы техобслуживания с учетом местных условий эксплуатации.

10.2 Обязательные работы

Раз в два года

Раз в год

Через каждые 15.000 км (9.300 миль)

Через каждые 7.500 км (4.650 миль)

После 1 000 км (620 миль)

Считать диагностическую информацию с помощью фирменного сканера КТМ.

○

●

Проверить работоспособность электрической системы.

○

●

Заменить моторное масло и масляный фильтр и очистить сетчатые фильтры

(

стр. 158)

○

●

Осмотреть колодки переднего тормоза. ( стр. 109)

○

●

Проверить тормозные колодки заднего тормоза. ( стр. 119)

○

●

Проверить тормозные колодки на наличие повреждений и протечек.

○

●

Проверить уровень жидкости в контуре переднего тормоза. ( стр. 110)

○

●

Проверить уровень жидкости в контуре заднего тормоза. ( стр. 116)

○

●

Проверить свободный ход педали ножного тормоза. ( стр. 106)

○

●

Осмотреть шины. ( стр. 129)

○

●

Проверить давление воздуха в шинах. ( стр. 131)

○

●

Проверить амортизатор и вилку на наличие утечек

○

●

Очистить пылезащитные кожухи перьев вилок. ( стр. 93)

●

Проверить состояние цепи, задней звездочки и звездочки двигателя. ( стр. 101)

●

ГРАФИК ОБСЛУЖИВАНИЯ

Раз в два года

Раз в год

Через каждые 15.000 км (9.300 миль)

Через каждые 7.500 км (4.650 миль)

После 1 000 км (620 миль)

Проверить натяжение цепи. ( стр. 98)

○

●

Проверить уровень охлаждающей жидкости. ( стр. 150)

○

●

Проверить работу вентилятора радиатора.

○

●

Заменить топливный фильтр. Очистить корпус воздушного фильтра.

●

Проверить тросы управления дроссельной заслонки на наличие повреждений, крутых изгибов и правильность укладки.

○

●

Проверить кабели на отсутствие повреждений и крутых изгибов.

○

●

Проверить зазор клапана.

○

Проверить зазор клапана, заменить свечи зажигания.

●

Заменить жидкость контура переднего тормоза.

●

Заменить жидкость контура заднего тормоза.

●

Проверить люфт подшипника рулевой колонки.

○

●

Проверить направленность луча фары. ( стр. 143)

○

●

Окончательная проверка: Окончательная проверка: Убедиться в безопасности мотоцикла и выполнить испытательный

○

●

пробег.

После испытательного пробега выполнить считывание диагностической информации с помощью фирменного сканера

○

●

КТМ.

Сбросить данные на дисплее сервисных интервалов.

○

●

Внести запись о прохождении техобслуживания на веб-сайте KTM Dealer.net и в книжку гарантийного и сервисного

○

●

обслуживания.

ГРАФИК ОБСЛУЖИВАНИЯ

10.3 Рекомендуемые работы

Раз в четыре года

Раз в год

Через каждые 30.000 км (18.600 миль)

Через каждые 7.500 км (4.650 миль)

После 1 000 км (620 миль)

Проверить раму.

●

Проверить маятник.

●

Проверить подшипник маятника.

●

Проверить люфт подшипника маятника.

●

Проверить антифриз.

○

●

Заменить охладитель.

●

Опорожнить сливные шланги.

○

●

Проверить все шланги (например, топливный, охлаждающей жидкости, прокачки, сливной) и муфты на наличиe трещин,

○

●

утечек и неправильной прокладки.

Нанести консистентную смазку на все движущиеся детали (например, боковую стойку, рулевые рычаги управления, цепь

○

●

и т.д.) и проверить плавность их хода.

Проверить плотность затяжки винтов и гаек.

○

●

○ Однократное действие

● Периодические действия

11 РЕГУЛИРОВКА ШАССИ

11.1

Регулировка преднатяга пружины амортизатора

Предостережение

Опасность несчастного случая Изменение настройки подвески может серьезно повлиять на управляемость транспортного средства.

- После внесения изменений некоторое время следует двигаться с малой скоростью, чтобы привыкнуть к новым особенностям поведения

мотоцикла на дороге.

Примечание

Поджатие определяет базовое положение пружины амортизатора.

Оптимальная регулировка поджатия пружины амортизатора достигается, когда она осуществляется по весу водителя, а также весу багажа и

пассажира. Таким образом достигается наилучшее соотношение маневренности и устойчивости мотоцикла.

-- Повернуть регулировочное кольцо  для настройки преднатяга пружины

Руководящие указания

Предварительное поджатие пружины

Стандартный

5 щелчка

Рожковый ключ для регулировки амортизатора (90529077000)

Удлинитель для рожкового ключа (90129099025)

Примечание

@007:3#10

Предварительный натяг пружины может иметь 10 различных положений.

11 РЕГУЛИРОВКА ШАССИ

11.2

Регулировка рычага переключения передач

Примечание

Диапазон регулировки ограничен.

- Ослабить гайки 

- Отрегулировать рычаг переключения передач, поворачивая тягу .

Руководящие указания

Диапазон регулировки положения тяги

от 90 до до 102 мм (3.54 - 4.02 дюймов)

переключения передач A

Примечание

Провести одинаковую регулировку на обеих сторонах.

Следует использовать не менее 5 витков резьбы.

- Проверить установочный угол В .

Руководящие указания

90°

Установочный угол В . тяга - рычажный

механизм - рычаг переключения передач

- Затянуть гайки .

Примечание

После затяжки гаек подшипники тяги переключения передач должны располагаться по

центру и быть выровнены относительно друг друга. Это необходимо для обеспечения их

@007:A#10

свободного перемещения в корпусах подшипников.

- Проверить работоспособность и убедиться в свободном перемещении рычага переключения

передач.

12 ОБСЛУЖИВАНИЕ ШАССИ

12.1 Подъем мотоцикла при помощи подставки под заднее колесо

Примечание

Опасность повреждения Припаркованный мотоцикл может покатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

Установить опоры подставки под заднее колесо.

Вставить адаптер в подставку под заднее колесо.

Адаптер (удерживающее устройство) (61029955244)

Подставка под заднее колесо (69329955000)

- Расположить мотоцикл вертикально, совместить подставку с маятником и адаптерами и поднять

мотоцикл.

M00711#01

12.2 Снятие мотоцикла с подставки под заднее колесо

Примечание

Опасность повреждения Припаркованный мотоцикл может покатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

12 ОБСЛУЖИВАНИЕ ШАССИ

- Принять меры против опрокидывания мотоцикла.

- Убрать подставку из-под заднего колеса и установить мотоцикл на боковую стойку .

- Снять комплект втулок.

A0202:#10

12.3 Поднятие мотоцикла при помощи подставки под переднее колесо

Примечание

Опасность повреждения Припаркованный мотоцикл может покатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо. (

стр. 90)

Условие

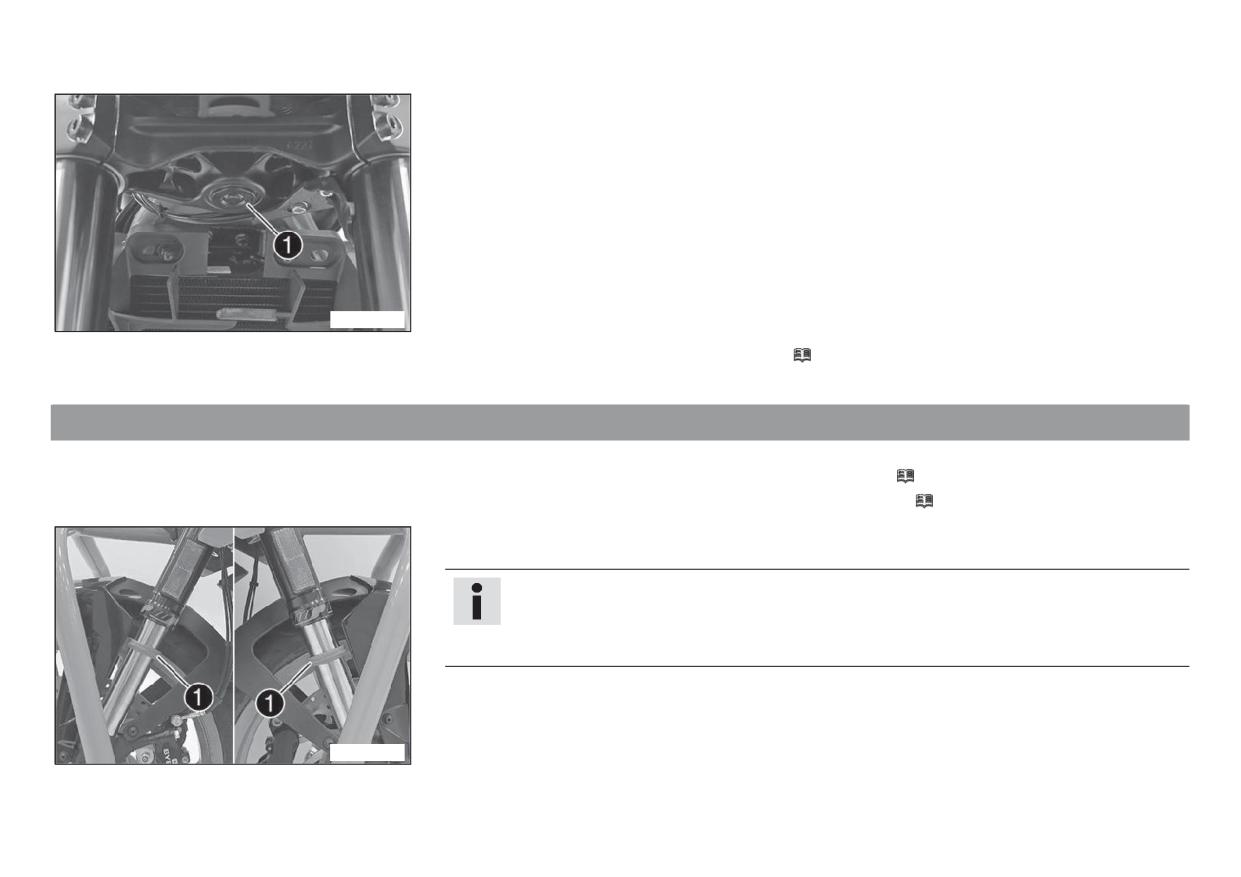

- Снять защитную крышку .

@007:5#10

12 ОБСЛУЖИВАНИЕ ШАССИ

- Установить руль в положение, соответствующее прямолинейному движению. Установить подставку под

колесо.

Установочный штифт (69329965030)

Подставка под переднее колесо

(69329965000)

Примечание

В первую очередь всегда следует устанавливать подставку под заднее колесо мотоцикла.

- Поднять переднюю часть мотоцикла.

A023A5#01

12.4 Снятие мотоцикла с подставки под переднее колесо

Примечание

Опасность повреждения Припаркованный мотоцикл может покатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

Основные работы

- Принять меры против опрокидывания мотоцикла.

- Убрать подставку из-под переднего колеса.

A02777#01

12 ОБСЛУЖИВАНИЕ ШАССИ

Установить защитную крышку 

@007:5#10

Заключительные работы

- Снять мотоцикл с подставки под заднее колесо. (

стр. 90)

12.5 Очистка пыльников перьев вилок.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо. (

стр. 90)

- Поднять мотоцикл при помощи подставки под переднее колесо. ( стр. 91)

Основные работы

с обоих перьев вилки по направлению вниз.

Снять пыльники 

Примечание

Пыльники служат для удаления пыли и твердых частиц грязи с трубок вилки. Со

временем происходит накопление грязи внутри пыльников. Если не удалять

загрязнения, это может привести к образованию утечек через масляные уплотнения.

@00E7:#10

12 ОБСЛУЖИВАНИЕ ШАССИ

Предупреждение

Опасность несчастного случая Наличие масла или смазки на тормозных дисках

снижает эффект торможения.

- На тормозных дисках не должно быть масла и смазки.

- При необходимости следует очищать тормозные диски очистителем для тормозов

- Выполнить очистку и смазку пыльников и внутренних трубок обеих перьев вилки.

Универсальная смазка-спрей ( стр. 192)

- Установить пыльники обратно в их первоначальное положение.

- Удалить избытки смазочного материала.

Заключительные работы

- Снять мотоцикл с подставки под переднее колесо. ( стр. 92)

- Снять мотоцикл с подставки под заднее колесо. (

стр. 90)

12.6

Снятие пассажирского сиденья

- Вставить ключ зажигания в замок сиденья  и повернуть его по часовой стрелке.

- Поднять заднюю часть сиденья, сдвинуть его назад и снять, подняв вверх.

- Извлечь ключ зажигания из замка сиденья.

/01::1#10

12 ОБСЛУЖИВАНИЕ ШАССИ

12.7

Установка пассажирского сиденья

- Подсоединить зацепы  пассажирского сиденья к креплению  на подрамнике, опустить заднюю

часть сиденья, одновременно двигая сиденье вперед.

- Прижать пассажирское сиденье вниз до щелчка.

Предупреждение

Опасность несчастного случая Пассажирское сиденье может выскочить из крепления,

если будет неправильно установлено.

- После установки пассажирского сиденья необходимо проверить надежность его

фиксации, потянув сиденье вверх.

/01::2#01

- В конце проверить правильность установки пассажирского сиденья.

12.8 Снятие переднего сиденья водителя.

Подготовительные работы

- Снять пассажирское сиденье. ( стр. 94)

Основные работы

- Поднять заднюю часть водительского сиденья, потянуть его назад и снять, подняв вверх.

/01::3#01

12 ОБСЛУЖИВАНИЕ ШАССИ

12.11 Очистка цепи

Предупреждение

Опасность несчастного случая Наличие масла или смазки на шинах снижает их сцепление с дорогой.

- Удалить с шин смазку подходящим чистящим материалом.

Предупреждение

Опасность несчастного случая Наличие масла или смазки на тормозных дисках снижает эффект торможения.

- На тормозных дисках не должно быть масла и смазки.

- При необходимости следует очищать тормозные диски очистителем для тормозов.

Предупреждение

Опасность для окружающей среды Попадание вредных веществ в окружающую среду наносит серьезный экологический вред.

- Масло, консистентную смазку, фильтры, топливо, очистители, тормозную жидкость и пр. следует утилизировать в соответствии

с предписанными правилами.

Примечание

Срок службы цепи в большой степени зависит от ее грамотного обслуживания.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо. ( стр. 90)

Мотоциклы KTM 390 DUKE. Руководство по эксплуатации (2021 год) - часть 1
