Мотоциклы Восход-3М, Восход-3М-01, Восход-200. Инструкция по эксплуатации - часть 1

ОГЛАВЛЕНИЕ

Введение.......... .

Техническая характеристика мотоциклов Заправочные емкости и нормы . . .

Меры безопасности . . . .

Подготовка мотоцикла к эксплуатации Рекомендации по вождению мотоцикла .

Механизмы управления и приборы

Основные указания по устройству; разборке и сборке мотоцикла и рекомендации по уходу за ним .....

Техническое обслуживание мотоцикла

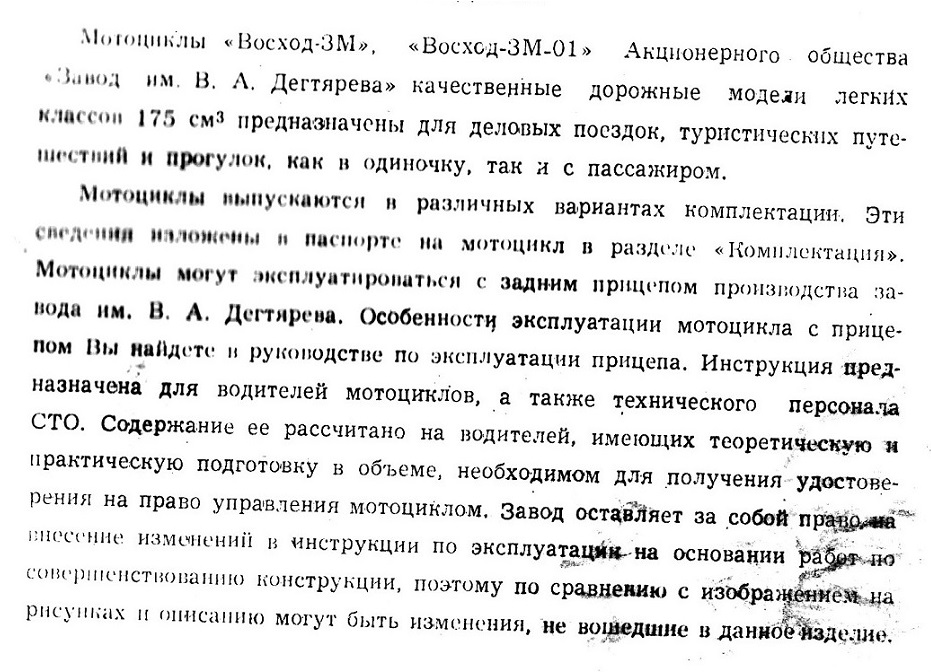

ВВЕДЕНИЕ

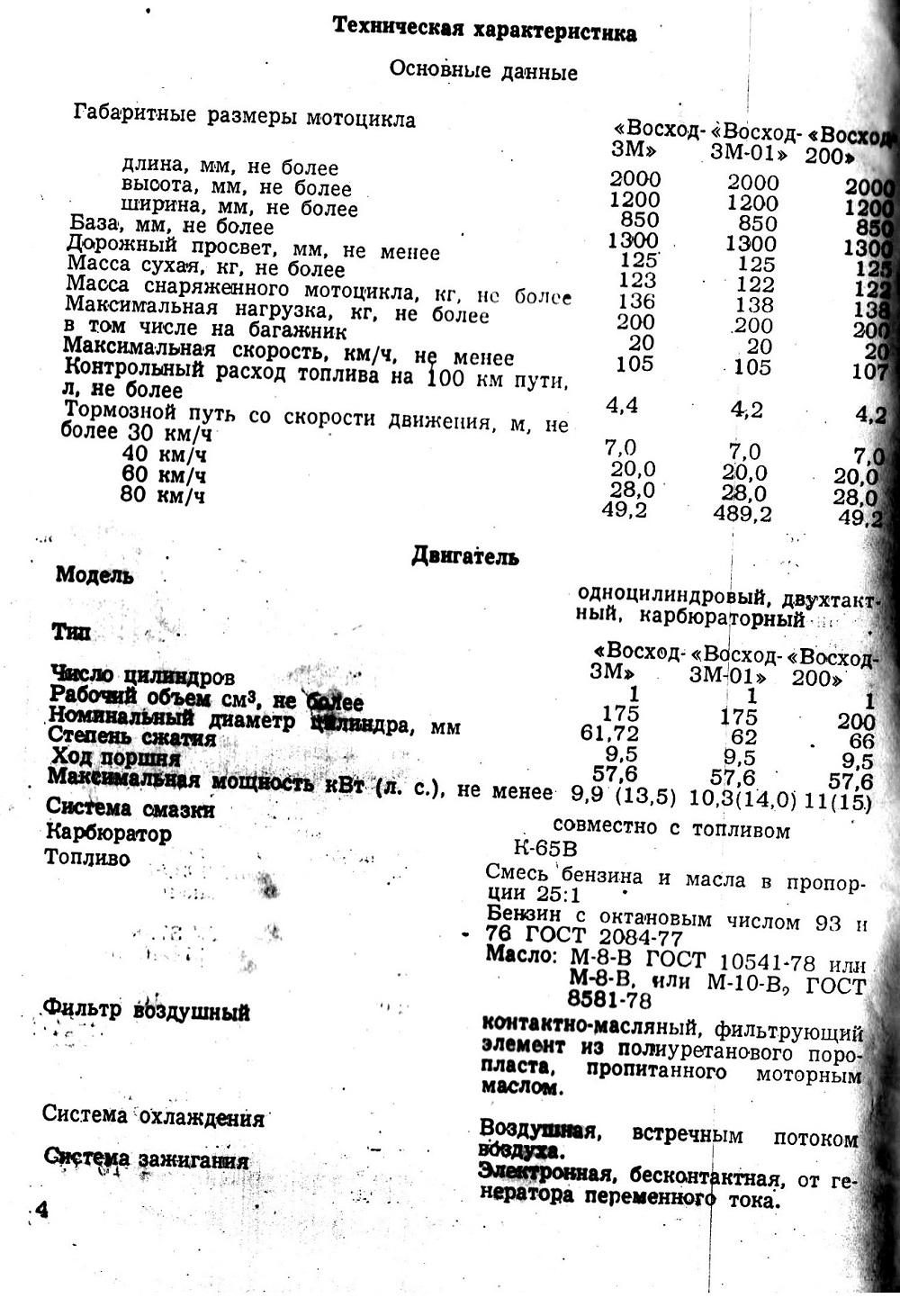

Техническая характеристика

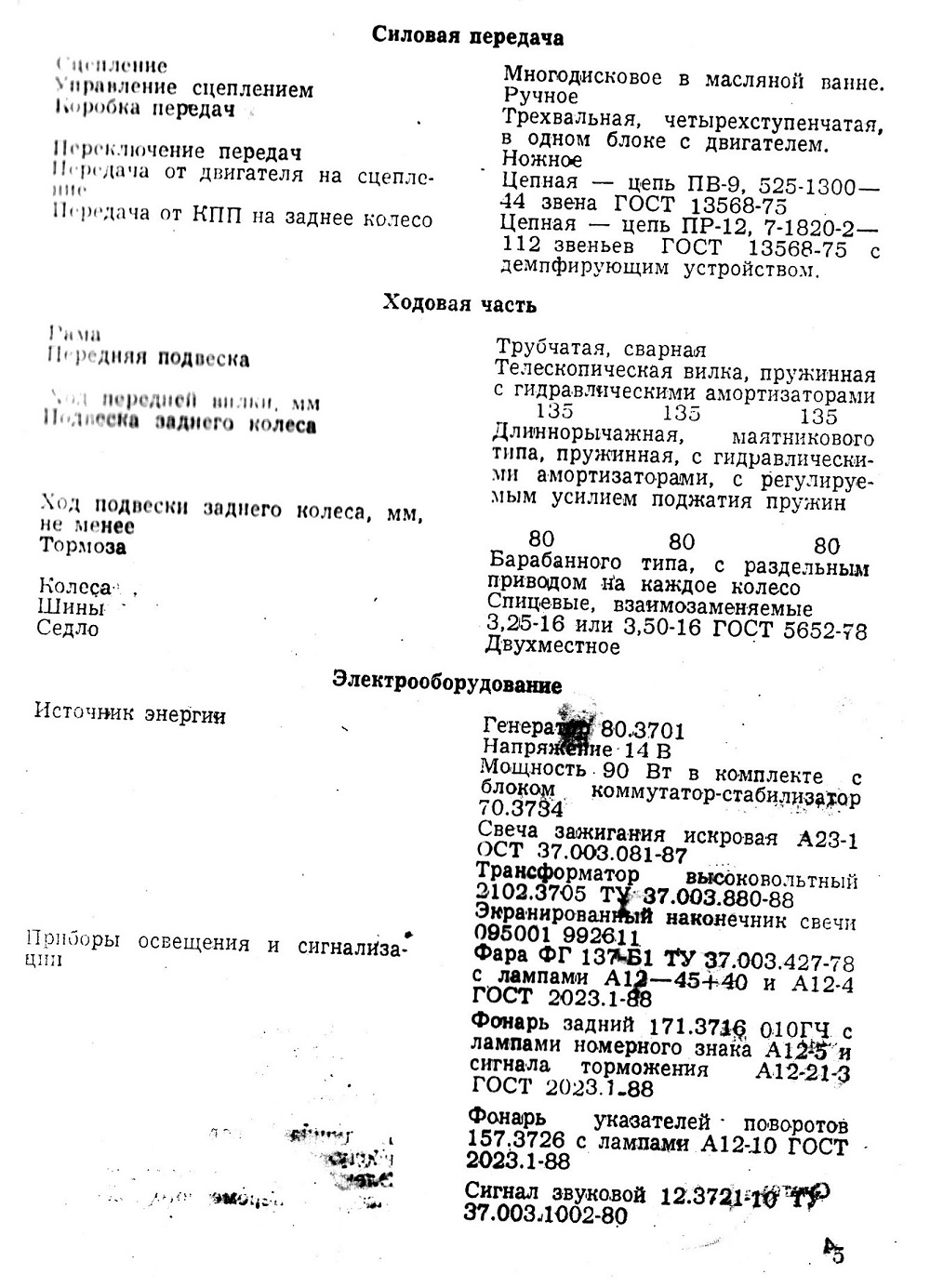

Силовая передача

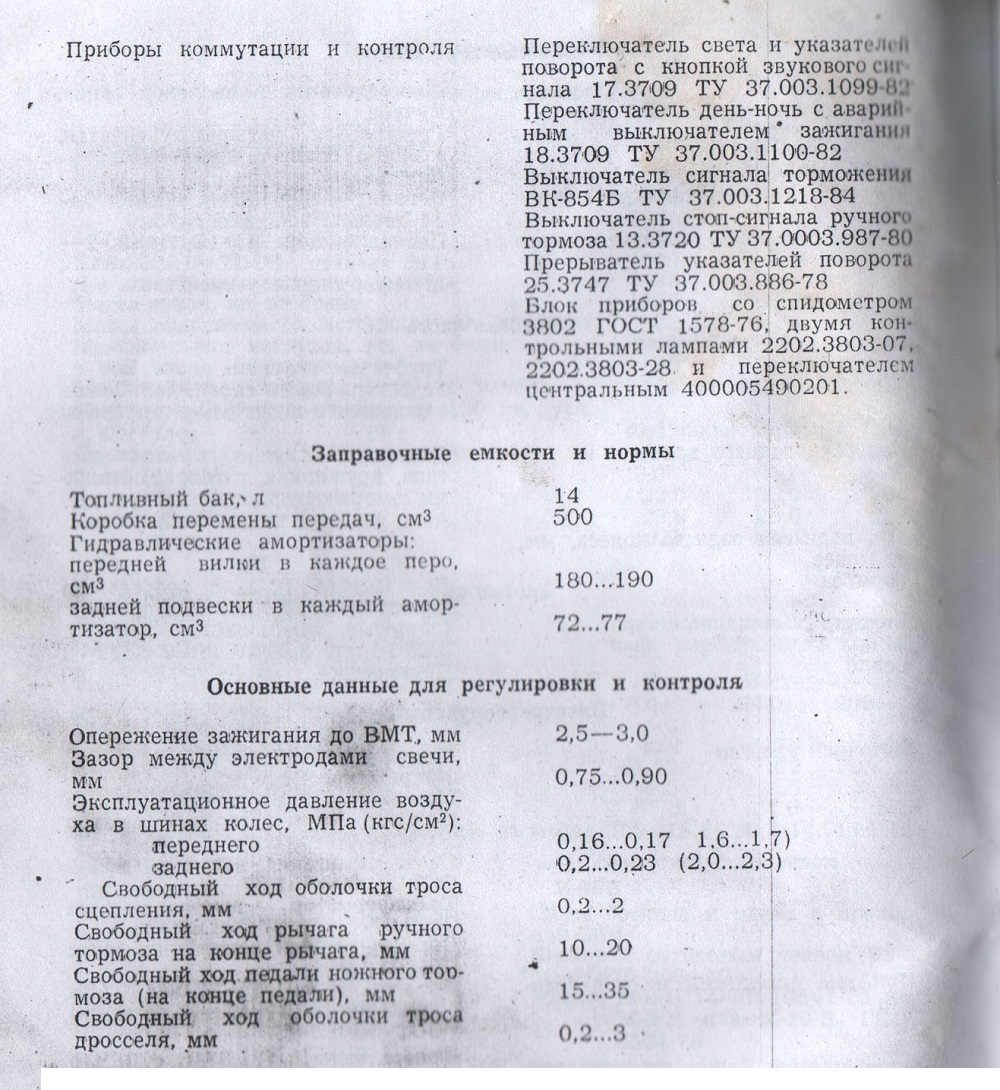

Заправочные емкости и нормы

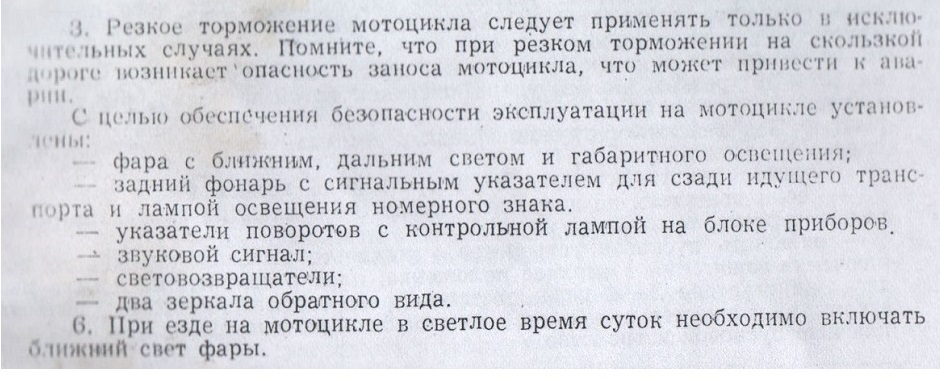

МЕРЫ БЕЗОПАСНОСТИ

При эксплуатации мотоцикла во избежание несчастных случаев, а также повреждений мотоцикла строго соблюдайте меры безопасности.

1. При приготовлении топливной смеси и заправке мотоцикла не допускайте разбрызгивания топлива, а также переполнения топливного бака.

2. Строго соблюдайте меры пожарной безопасности, во время заправки мотоцикла не допускайте курения, применения открытого огня.

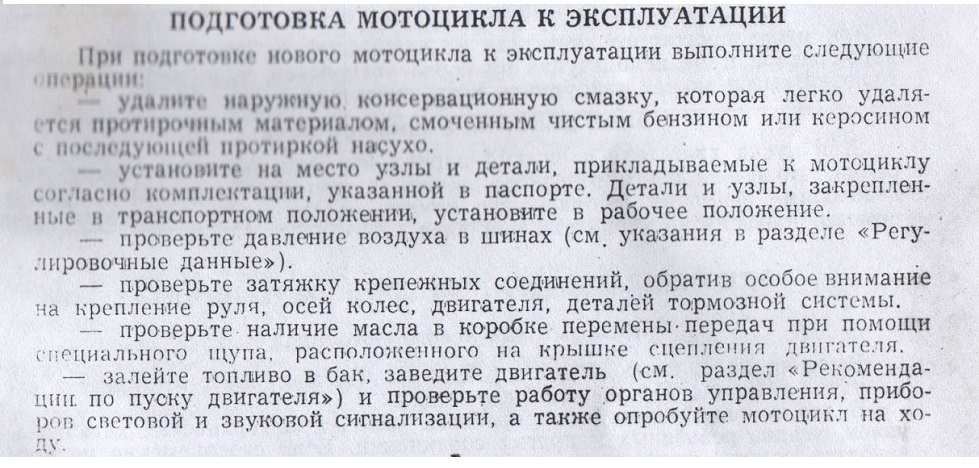

ПОДГОТОВКА МОТОЦИКЛА К ЭКСПЛУАТАЦИИ

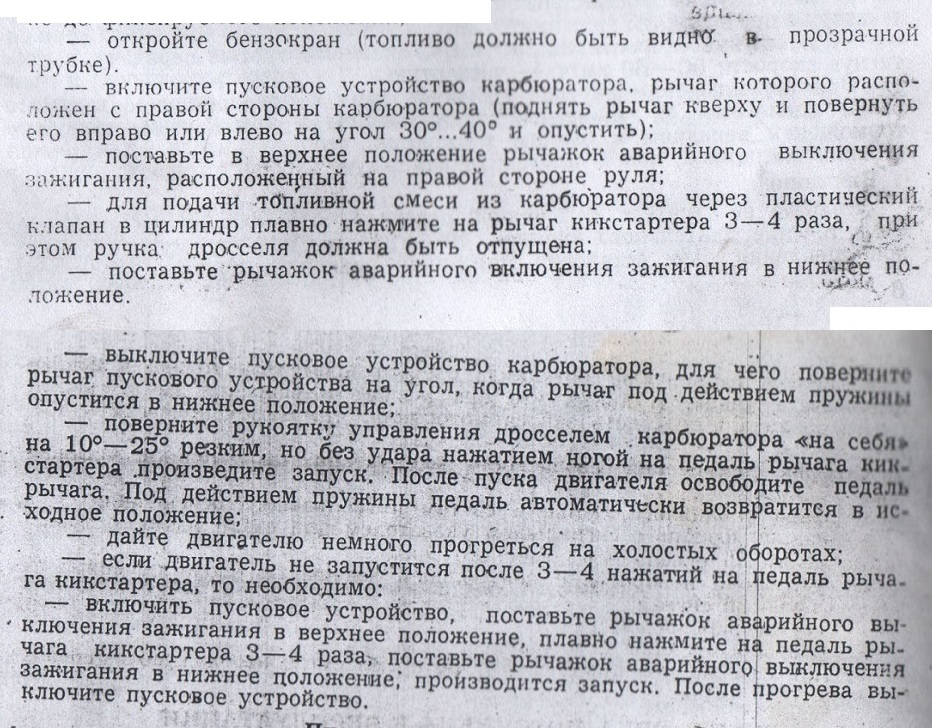

РЕКОМЕНДАЦИИ ПО ПУСКУ ДВИГАТЕЛЯ

Пуск холодного двигателя

Для запуска двигателя выполните следующее:

— рычагом переключения передач установите нейтральное положение коробки передач (мотоцикл должен свободно прокатываться вперед или

— вставьте ключ в замок зажигания и поверните его по часовой стрелке до фиксируемого положения;

Пуск прогретого двигателя

При пуске прогретого двигателя не нажимайте на утолитель поплавка карбюратора и не используйте пусковое устройство, т. к. переобогащение горючей смеси может затруднить пуск двигателя.

Пуск двигателя в зимний, период

Для пуска двигателя в зимний период времени выполните те же операции, что и для пуска холодного двигателя, дополнительно перед пуском необходимо заполнить поплавковую камеру карбюратора топливом при помощи нажатия на утолитель поплавка.

РЕКОМЕНДАЦИИ ПО ВОЖДЕНИЮ МОТОЦИКЛА

Эксплуатация нового мотоцикла

Высокая надежность, безотказная и долговечная работа мотоцикла зависит от начального периода эксплуатации.

В это время происходит приработка рабочих поверхностей деталей и узлов, усадка резьбовых и других соединений. Если своевременно не производить осмотр, смазку и подтяжку резьбовых соединений, то это может привести к нарушению правильной работы механизмов.

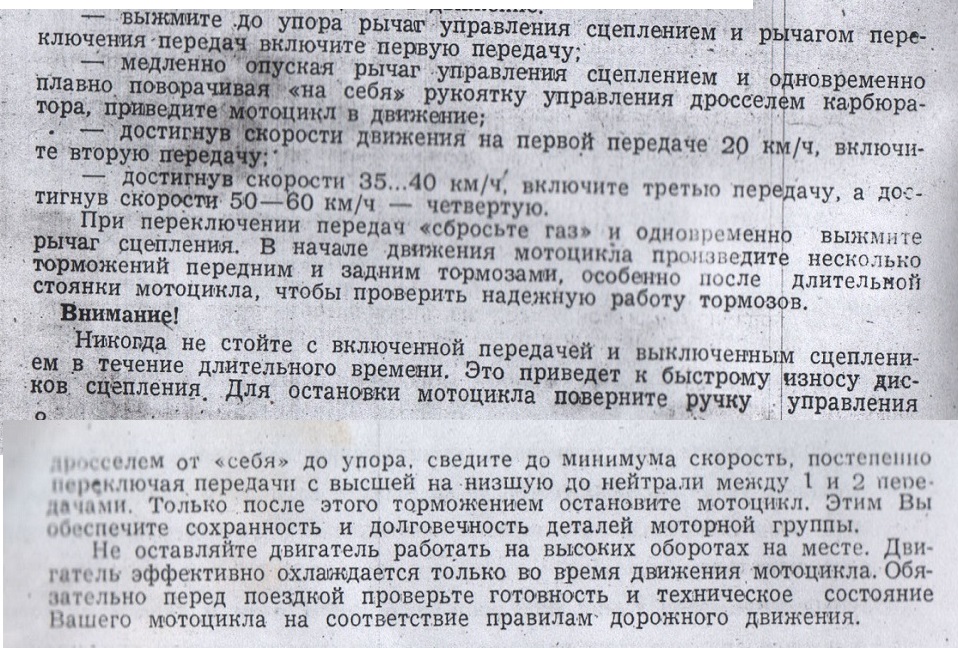

Для приведения мотоцикла в движение:

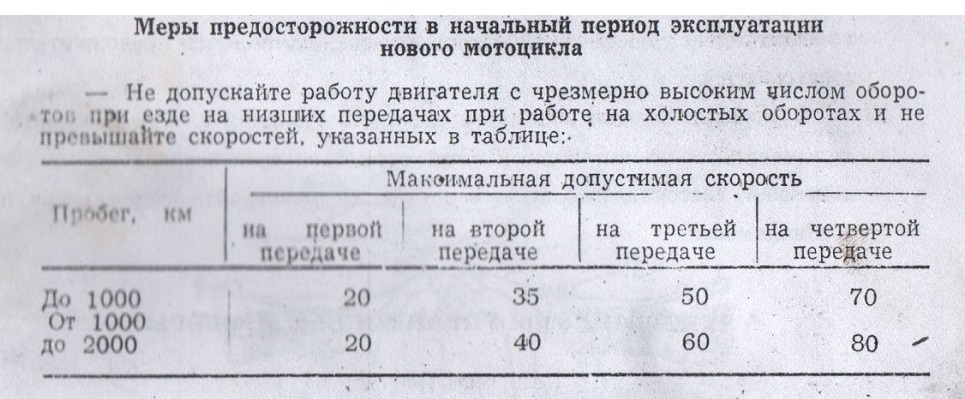

Меры предосторожности в начальный период эксплуатации нового мотоцикла

— избегайте длительной езды с постоянной скоростью:

— применяйте топливо и смазки, рекомендуемые настоящей инструкцией;

— после первых 500 км пробега слейте масло из картера коробки передач и залейте свежее до необходимого уровня.

— после первой 1000 км пробега снимите ограничитель подъема Дросселя у карбюратора.

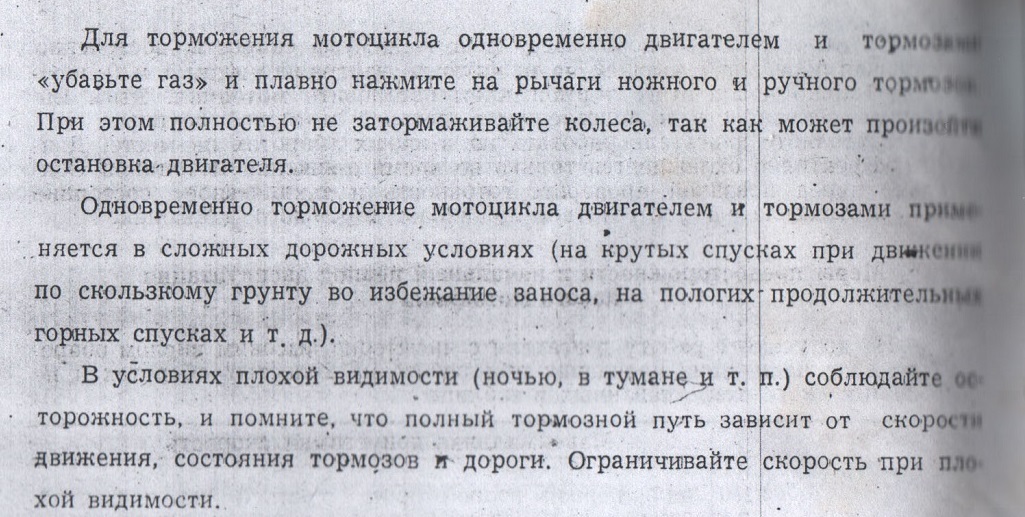

Торможение мотоцикла

Для уменьшения скорости движения мотоцикла существуют три способа торможения:

1. Тормозами.

2. Двигателем.

3. Двигателем и тормозами одновременно.

Первый способ торможения используется повседневно при условии хорошего сцепления колес с дорогой. Для торможения при помощи тормозов «сбросьте газ», выключите сцепление и плавно нажмите на рычаги ножного и ручного тормозов.

Для торможения мотоцикла двигателем поверните рукоятку управления дросселем карбюратора «от себя», не включая сцепление.

Для более эффективного торможения включите, по мере снижения скорости, низшую передачу в коробке передач.

При достижении скорости 10—15 км/ч выключите сцепление, чтобы» двигатель не заглох и при необходимости остановите мотоцикл тормозами. Торможение двигателем применяйте на пологих продолжительных спусках, когда необходима снизить скорость движения на скользком грунте.

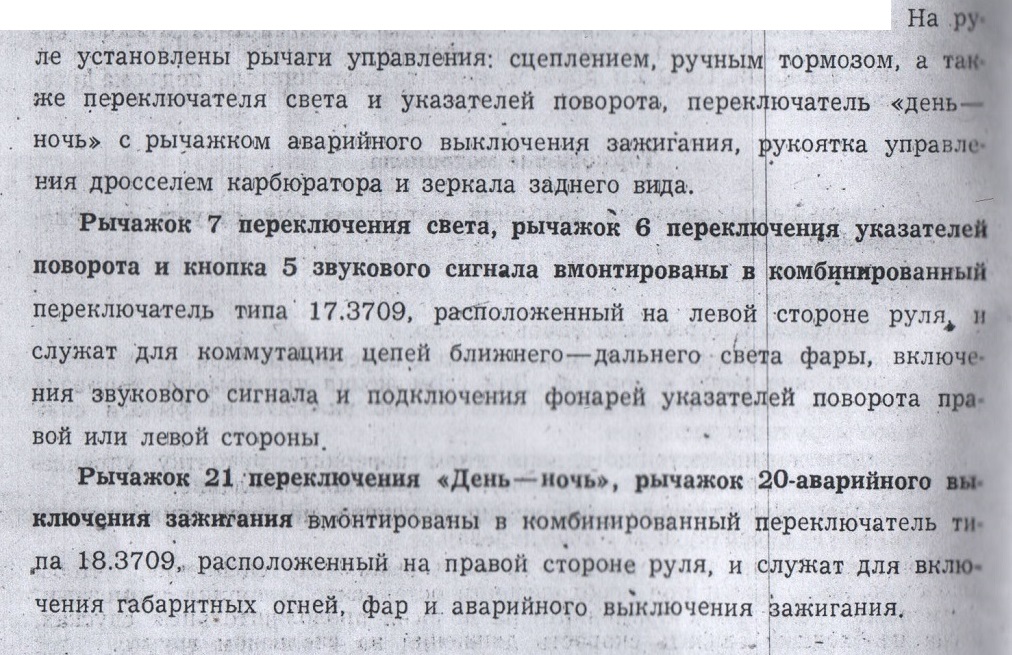

МЕХАНИЗМЫ УПРАВЛЕНИЯ И ПРИБОРЫ

(см. рис. 1)

Руль с помощью кронштейна жестко соединен с вилкой переднего колеса и может быть установлен в удобное для водителя положение.

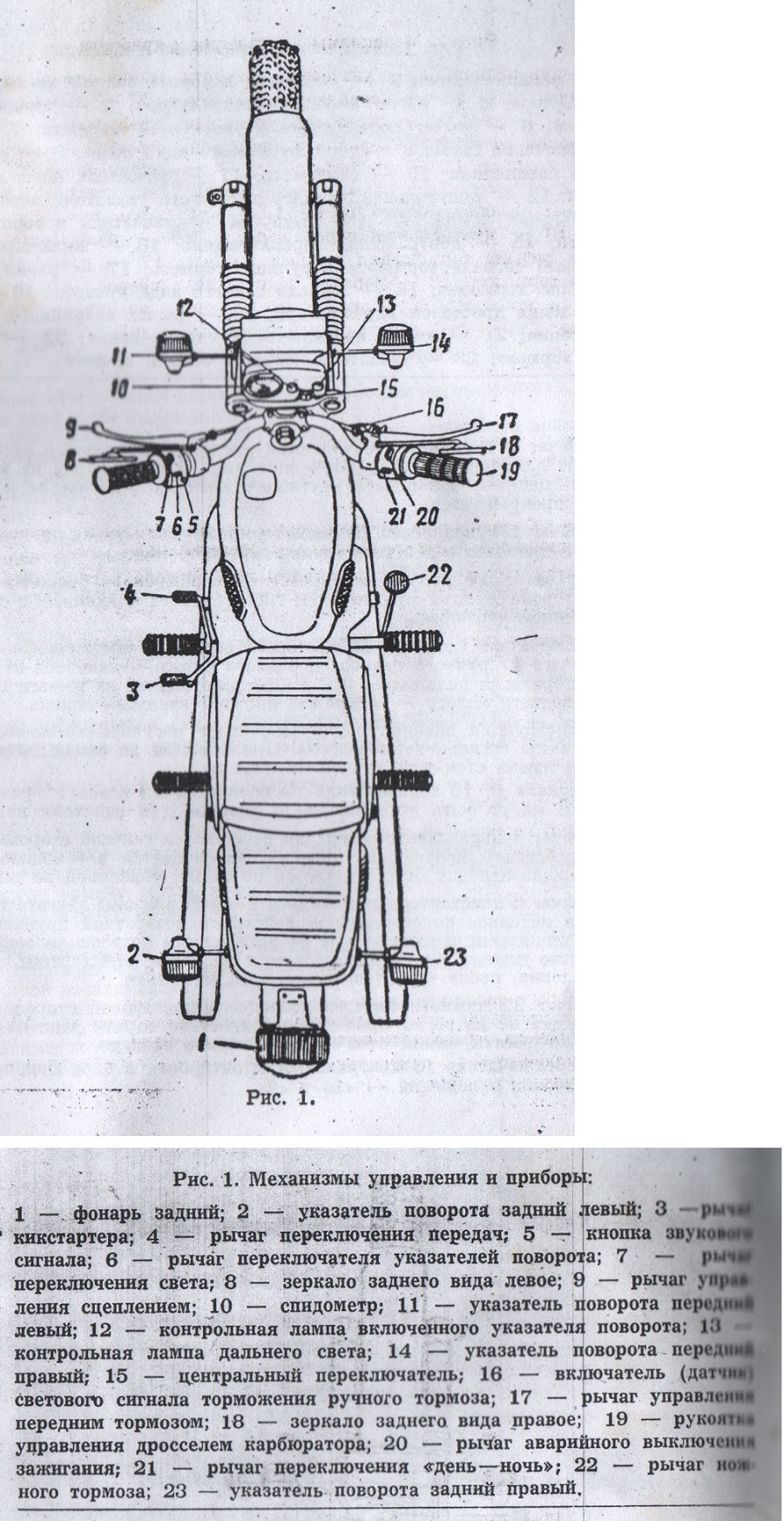

Рис. 1. Механизмы управления и приборы:
