Новая модель мотоцикла ЯВА представляет собой одноколейное средство моторного транспорта, рассчитанное для перевозки одного или двух человек и багажа общим весом до 180 кг. Мотоциклы предназначены для движения по дорогам с твердым покрытием и по сельским дорогам с упрочненным покрытием.

К мотоциклам можно присоединить боковой прицеп (например, модели ЯВА 562) или задний прицеп (типа ПАВ 40) при помощи прилагаемых к ним деталей согласно руководству заводов-изготовителей прицепов. Оба прицепа нельзя применять одновременно.

В качестве силового агрегата использован двухцилиндровый двухтактный двигатель воздушного охлаждения в блоке с коробкой передач. Двигатель работает бесшумно, сбалансирован во всем диапазоне числе оборотов и обладает хорошей приемистостью. Двигатель смазывается маслом, смешанным с бензином в соотношении 1 : 30.

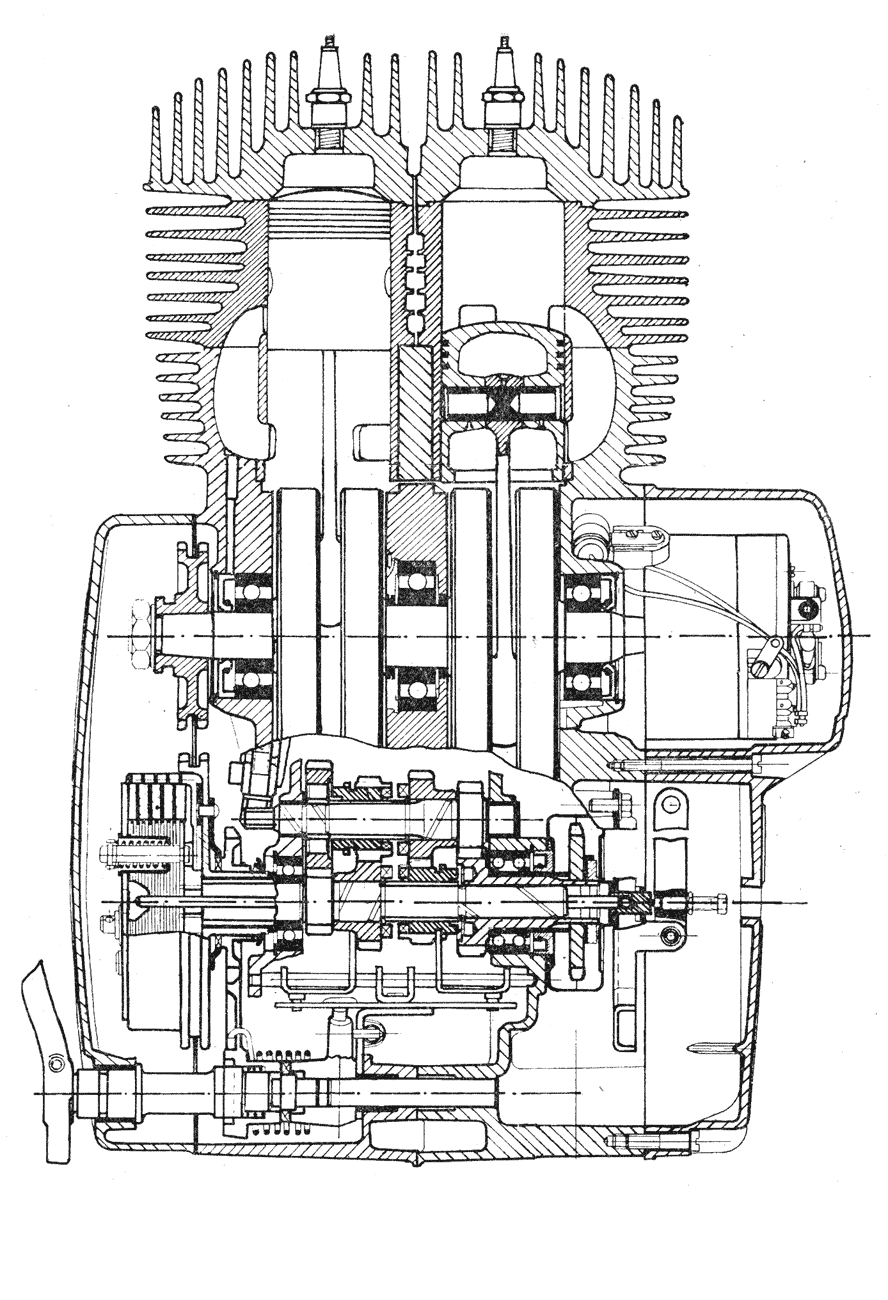

Рис.2 Двигатель в разрезе (нажмите для увеличения)

Двигатель (рис. 2) имеет блочную компоновку, т. е. его картер объединяет в одно целое сцепление и коробку передач. Цилиндры отлиты из серого чугуна, головки цилиндров и поршни - из легкого сплава. Поршни снабжены тремя компрессионными кольцами. Поршневые пальцы стальные, установлены в шатунных головках на игольчатом подшипнике; в поршне палец зафиксирован проволочными замками. Шатуны кованые, стальные, со втулками. Коленчатый вал составной, собран из маховиков (щек кривошипа), пальцев и цапф.

Сцепление многодисковое со стальными дисками и с дисками с несгорае-мыми асбестовыми накладками. Сцепление работает в масляной ванне. Для управления сцеплением служит рычаг с левой стороны руля.

Коробка передач - четырехступенчатая со скользящими шестернями. Переключение передач ножное, при помощи рычага (педали), расположенной с левой стороны.

Пуск двигателя производится той же педалью, что и переключение передач.

Для передней и задней передач использованы цепи. Передняя передача находится в картере и работает в масляной ванне. Задняя передача полностью закрыта кожухом и постоянно смазывается консистентной смазкой.

Заводской номер двигателя выбит с левой стороны картера двигателя.

Заводской номер рамы выбит на левом заднем кронштейне двигателя. Фирменная табличка помещена спереди на головке рамы.

Рама - сдвоенная, дуплексная, трубчатая, с задней маятниковой вилкой.

Топливный бак сварен из штампованных стальных деталей. Бак имеет наливную горловину с крышкой диаметром 60 мм и топливный бак, обеспечивающий резерв топлива на пробег 30-50 км (в зависимости от режима движения).

Спицевые колеса - легкосъемные, установлены на шарикоподшипниках. Передняя и задняя оси выдвижные. Заднее колесо соединено со звездочкой при помощи резинового гасителя крутильных колебаний. Заднее колесо можно снимать без разъединения цепи.

Тормоза - барабанные, колодочные, с механическим приводом. Диаметр барабана 160 мм, ширина колодок 35 мм. Задний тормоз приводится педалью, расположенной с правой стороны двигателя, передний - рычагом, находящимся на правой стороне руля. Оба тормоза отличаются высокой эффектив-ностью. (В первой серии мотоциклов передний тормоз однокулачковый, в последующих - двухкулачковый).

Двойное седло - подушечного типа удобной формы. Вместе с задней подвеской оно обеспечивает комфортабельную поездку как для водителя, так и для пассажира. Седло, запираемое замком, можно снять; под ним находится ящик для инструмента, аккумуляторной батареи, регуляторов напряжения и насоса для накачивания шин. Боковые крышки можно снять лишь после снятия седла.

Подножки - спортивного типа.

Руль - спортивного типа, с регулируемым углом наклона.

Переднее колесо закреплено в телескопической вилке со стальными спиральными пружинами и гидравлическими амортизаторами; ход вилки составляет 150 мм. Элементы подвески полностью закрыты. Характеристика телескопических амортизаторов подобрана так, чтобы вилка реагировала на мелкие неровности дороги и эффективно поглощала сильные удары.

Заднее колесо закреплено в маятниковой вилке, на двух пружинящих элементах, которая соединена с рамой посредством двух пружинно-гидравлических амортизаторов. Ход задней подвески составляет 90 мм.

Задняя маятниковая вилка имеет широкую опору, обеспечивающую хорошую устойчивость машины особенно при движении на мокрых, и сколь-зких дорогах. Опора мало нуждается, в смазке, так как ее ось установлена в насыщенных смазкой втулках из комбинированного бронзово-пластмассового материала. Ось можно вынуть без разъединения цепи.

Защита от посторонних лиц
С левой стороны головки рамы встроен цилиндровый замок. Он действует при повороте руля вправо до упора. Для этого нужно поставить ключ в замок, повернуть его вправо и вдвинуть ключ с замком внутрь головки рамы. Затем повернуть влево и вынуть его из замка. Открывание производится в обратной последовательности, причем замок достаточно только выдвинуть.

Важное примечание!
Национальное предприятие ЯВА не поставляет и не выпускает запасные ключи замков седла и руля. Поэтому запасной комплект следует тщательно хранить и в случае потери одного из ключей нужно сделать по этому запасному новый.
