Включатели стоп-сигналов мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

Включатели стоп-сигналов тормозов переднего и заднего колес служат для включения светового сигнала при торможении мотоцикла. Регулировку момента включения сигнала в случае изменения положения рычага тормоза заднего колеса производить путем перемещения включателя 1 (рис. 36) при ослабленном его креплении.

Лампа стоп-сигнала должна загораться до Начала торможения колеса.

Включатель стоп-сигнала тормоза переднего колеса установлен в кронштейне рычага тормоза переднего колеса и регулировки не требует.

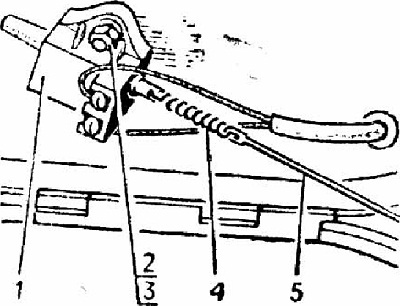

Рис. 36. Регулировка включателя стоп-сигнала:
1 - включатель стоп-сигнала; 2 - винт; 3 - гайка; 4 - пружина; 5 - тяга

Звуковой сигнал мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

 Звуковой сигнал ухода не требует. Регулировку силы звучания сигнала производить регулировочным Р.ИНТОМ, расположенным на корпусе.
