Передняя телескопическая вилка с двухкулачковым тормозом мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

 (рис. 20).

Разбирать телескопическую вилку в следующем порядке: снять колесо и щиток, на половину длины резьбы отвернуть пробку 3 и корпус 13 сальника, ослабить стяжные болты в нижнем и верхнем мостиках. Через деревянную прокладку легкими ударами молотка по пробке 3 выбить несущую трубу 12 из верхнего

мостика 4, вывернуть пробку 3 из несущей трубы 12 и со штока 16, вынуть перо вилки, слить масло, вывернуть болт 23, достать амортизатор вместе с пружиной, отвернуть корпус 13 сальника и снять скользящую трубу 21. Промыть детали, сборку производить в обратном порядке, обратив внимание на то, чтобы штифт на стойке 22 совместился с фиксирующим отверстием в наконечнике скользящей трубы вилки, после этого завернуть болт 23 до отказа. Таким же образом производить разборку и сборку второго пера вилки.

После сборки в каждое перо вилки через резьбовое отверстие под пробку 3 залить

0,175 л масла (см. табл. 3).

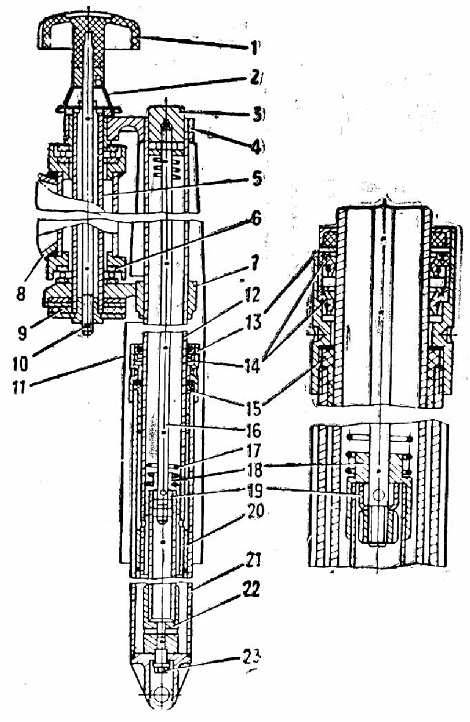

Рис. 20. Телескопическая вилка:

1 - рукоятка демпфера; 2 -

пружина демпфера; 3 - пробка; 4 -верхний мостик; 5 - валик рулевой колонки; 6 - подшипник; 7 -нижний мостик; 8 - рама

мотоцикла; 9 - диск демпфера; 10 -шплинт; 11 - кожух; 12 - -несущая труба; 13 - корпус сальника; 14 -сальник; 15 - втулка скользящей трубы; 16 - шток; 17 - пружина; 18

- наконечник амортизатора; 19 -клапан штока; 20 - поршень

несущей трубы; 21 - скользящая труба; 22 - - стойка амортизатора; 23 - болт.
