На мотоцикле установлен разборный глушитель шума выпуска отработавших газов. Для снятия глушителя отвернуть гайки крепления фланца выхлопной трубы к патрубку цилиндра, отвернуть гайку крепления корпуса 1 (рис. 18) к раме. При установке глушителя установить на шпильки патрубка цилиндра прокладку и фланец выхлопной трубы и навернуть гайки, не затягивая их.

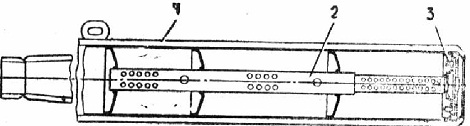

Рис. 18. Глушитель:
1 - корпус; 2 - акустический фильтр; 3 - винты

Установить корпус глушителя на раме и, не закрепляя его, затянуть гайки на шпильках патрубка цилиндра, подтянуть гайку крепления корпуса к раме и уплотнительную муфту, предварительно убедившись в наличии шнурового асбестового уплотнителя. Во избежание изгиба кронштейна крепления глушителя при затяжке уплотнительной муфты корпус придерживать имеющейся в комплекте инструмента струбциной, установив ее в распор между подножкой водителя и ребром глушителя.

Для удаления нагара с акустического фильтра 2 отвернуть винты 3, вынуть фильтр и очистить его.

Если фильтр сильно закоксован (большой нагар) и его трудно вынуть со стороны хвостовика, то во избежание поломки выбить его со стороны входного отверстия корпуса глушителя легкими ударами в торец трубы фильтра.
