Мотоциклы ИЖ 6.113-01, ИЖ 6.114-01 - введение


В руководстве по эксплуатации изложены основные положения по техническому обслуживанию различных комплектаций мотоциклов ИЖ 6.113-01 (Иж-Юпитер 501) и ИЖ 6.114-01 (ИЖ-Юпитер 5К-01). Мотоциклы моделей ИЖ 6.113-01 и ИЖ 6.114-01 относятся к мотоциклам среднего класса и предназначены для эксплуатации на дорогах с различным дорожным покрытием.

Мотоциклы ИЖ 6.113-010-01 (рис. 1), ИЖ 6.113-012-01 ИЖ 6.113-020-01 - без бокового прицепа.

Мотоциклы ИЖ 6.114-010-01 (рис. 2), ИЖ 6.114-012-01, ИЖ 6.114-020-01 - с боковым прицепом.

Мотоцикл ИЖ 6.113Л-010-01 (Люкс) дополнительно оборудован полуобтекатслем, коленными щитками и багажником.

Мотоцикл ИЖ 6.113-014-01 комплектуется литыми взаимозаменяемыми колесами. Эксплуатация его с боковым прицепом не допускается.

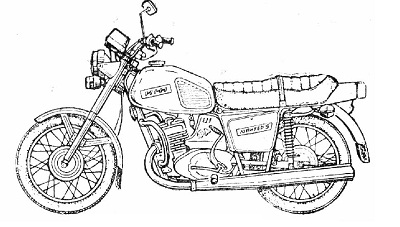

Рис. 1. Мотоцикл ИЖ 6.113-010-01

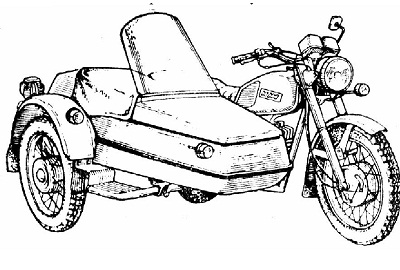

Рис. 2. Мотоцикл ИЖ 6.114-010-01

Мотоциклы ИЖ 6.113-015-01, ИЖ 6.113-025-01 укомплектованы дисковым тормозом переднего колеса с гидравлическим приводом, передней подвеской телескопического типа с увеличенным ходом и пневматическим регулированием, литыми колесами разного размера.

Мотоцикл ИЖ 6.113-015-01 (Люкс) оборудован дополнительно полуобтскателем, коленными щитками и багажником.

Мотоциклы ИЖ 6.113-016-01, ИЖ 6.113-026-01 укомплектованы дисковым тормозом переднего колеса с гидравлическим приводом, передней подвеской телескопического типа с увеличенным ходом и пневматическим регулированием, колесами спицованными одного размера, но невзаимозаменяемыми.

Мотоциклы ИЖ 6.114-016-01, ИЖ 6.114-026-01 - с боковым прицепом.

Мотоциклы ИЖ 6.114Т-016-01, ИЖ 6.114Т-026-01 (Турист) дополнительно укомплектованы запасным колесом с шиной, имеющей увеличенные грунтозацепы. Мотоцикл ИЖ 6.114Г-020-01 с боковым грузовым прицепом ИЖ 9.204.

Мотоцикл ИЖ 6.114Г-023-01 с боковым грузовым прицепом ВМЗ 9.203Г.

В связи с постоянной работой по совершенствованию изделия в конструкцию могут быть внесены изменения, не отраженные в настоящем руководстве.

Мотоциклы комплектаций «012» оборудованы карбюратором «Jikov», комплектаций «020», «025», «026» - карбюратором К-65Д.

В конструкции мотоцикла использованы изобретения ГЗ «Ижмаш» по а. с. СССР № 863454, 874415, 1157773, 1160073.
