УСПОКОИТЕЛИ КАЧКИ И ПАРАХОД



Для уменьшения бортовой качки ставят боковые кили. Это широкие, наклонные книзу, стальные полосы шириной в 400— 700 миллиметров. Их крепят к подводной части борта, поближе к днищу, — как говорят моряки — на скуле. Боковые кили сдерживают размахи судна, тормозят их, опираясь на воду. Опытом установлено, что боковые кили на одну треть уменьшают размахи качки. Они не избавляют людей от «морской болезни»,
но зато уменьшают вредное действие качки на прочность

 корпуса судна.

Первым, кто попытался избавить людей от мучений при качке, был английский инженер Бессемер. По профессии Бессемер был металлургом. Но непредвиденное обстоятельство заставило его стать кораблестроителем. Как-то, путешествуя по морю, Бессемер попал в сильный шторм. Много часов прокачался он на пароходе, насмотрелся на страдания людей от ужасной качки. И Бессемер решил создать такой пароход, где пассажиры чувствовали бы себя, как на твердой земле. Несколько лет добивался он своей цели.

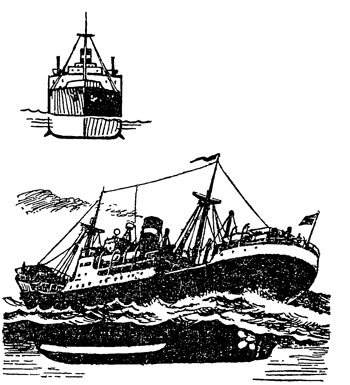

Боковые кили сдерживают размахи судна.





И вот в 1875 году был спущен на воду невиданный пароход «Бессемер». Внешне он особенно не отличался от других пароходов. Зато его внутренность изумляла всех. В средней части £удна был выгорожен огромнейший «ящик». В нем размещались все пассажирские помещения. «Ящик» не составлял Одного целого с корпусом парохода. Он как бы вставлялся внутрь судна и подвешивался на осях к раме, накрепко соединенной с корпусом. Рама была устроена так, что, как бы пароход ни качался, «ящик» всегда оставался в одном— горизонтальном положении.

По замыслу Бессемера, это должно было избавлять пассажиров от неприятностей при бортовой качке. Бессемер не забыл и о продольной качке парохода. Чтобы уменьшить ее влияние, он сделал пароход очень длинным и считал, что сделал правильно.

Казалось, Бессемер все предусмотрел, чтобы люди не страдали при качке. Пусть на море бушует шторм, пускай пароход качается как угодно, пассажиров это не должно касаться.

Но все же Бессемер не был специалистом кораблестроения. Поэтому он не предусмотрел главного, — как будет плавать такой пароход. При первом же рейсе это и сказалось. Чересчур тяжелый «ящик», качаясь на раме, часто нарушал равновесие судна. «Бессемер» терял остойчивость. Много хлопот доставляла капитану и большая длина парохода. Такой пароход плохо слушался руля.

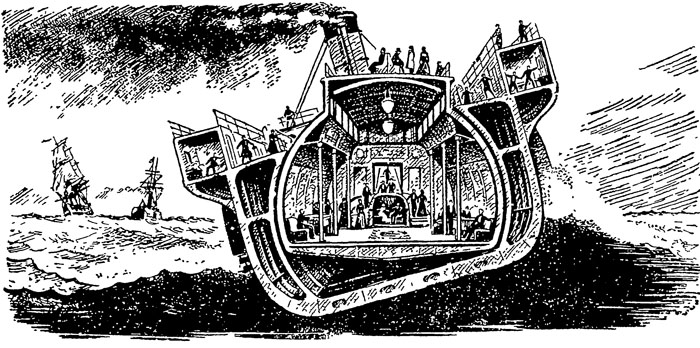

«Ящик» как бы вставлялся внутрь судна и подвешивался ка осях к раме, накрепко соединенной с корпусом.









Адмирал Степан Осипович







Однажды при входе в порт Кале он совсем отказался повиноваться рулевому.

С полного хода врезался «Бессемер» в каменный мол. Его носовая часть превратилась в кашу из обломков.

Бессемер не стал чинить свой пароход. Он потерял навсегда всякий интерес к кораблестроению.

После Бессемера немало изобретателей и ученых работало над созданием успокоителей качки. Было предложено множество различных систем. Но только Макаров (1848—1904). немногие из них получили право на жизнь и на широкое применение.

Очень интересный тип успокоителя качки для военных кораблей был разработан в 1894 году выдающимся флотоводцем и ученым— адмиралом Степаном Осиповичем Макаровым.

Успокоитель Макарова выгодно отличался от успокоителей других систем простотой и дешевизной своего устройства и в то же время сильным противодействием качке. Впоследствии появился усовершенствованный и приспособленный для торговых судов успокоитель Фрама. Его устройство состоит из двух цистерн, выгороженных по бортам парохода. По высоте они расположены между днищем и палубой. Длина их не более десяти метров. Цистерны соединены трубой или каналом, проложенным по днищу. Получается вроде сообщающихся сосудов, у которых вода налита до половины высоты. Наверху цистерны сообщаются между собой воздушной трубой. Посредине трубы установлен регулирующий клапан. Через него можно перепускать сжатый воздух то в одну, то в другую цистерну. Как же действует такой успокоитель?

Представьте себе человека с коромыслом на плечах. На концах коромысла прикреплены одинаковые ведра, наполненные водой. Пока концы уравновешены, человеку легко качать коромысло. Он может так его качать, что ведра будут достигать земли. Теперь навесим на один конец еще одно полное ведро. Тут уж такой легкости качания не будет. Ясно, что конец с двумя ведрами будет подниматься медленно и с большим

усилием. Если перенесем добавочное ведро на другой конец коромысла, получится обратная картина.

Этот пример с ведрами мы и используем, чтобы понять действие успокоителя Фрама. Вот пароход при качке накренился вправо. Тогда и всю воду перегоняют вправо, но не сразу, а небольшими порциями. Если перегнать сразу, то вода своей тяжестью только поможет качке. А нужно, наоборот, чтобы она препятствовала. Воду перегоняют с таким расчетом, чтобы цистерна правого борта заполнилась в тот момент, когда этот борт начнет подниматься. Вот тогда полностью заполненная цистерна и будет вроде добавочного ведра на коромысле. Она будет уменьшать размах качки. Дальше начинает крениться левый борт. Вода тем же порядком перегоняется влево. Когда левый борт начинает подниматься вверх, в действие вступает целиком заполненная цистерна этого борта. Это похоже на то, как если бы мы перенесли добавочное ведро с водой на другой конец коромысла.

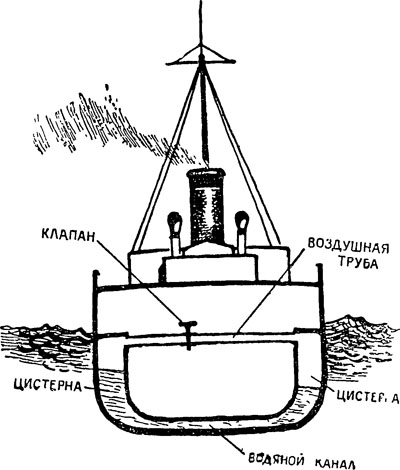

Устройство успокоителя Фрама.





Так попеременное переливание воды с одного борта на другой в несколько раз уменьшает размахи качки.

Действие цистерн Фрама было проверено в русском флоте в 1913 году. Вот как вспоминает об этом академик А. Н. Крылов:

«Была образована специальная комиссия. Судили, рядили месяцев десять, ни к чему не пришли: одни говорят, надо применять успокоители Фрама, другие говорят,—цистерны Фрама вредны, и все на заграничные журналы ссылаются. Наконец, в феврале 1913 года морской министр Григорович назначает заседание под личным своим председательством. Выслушивает противоречивые мнения комиссии, которая «ни к чему не привела, только время провела». И тогда обращается ко мне:

— А вы что скажете?

— Пока мы будем разными журнальными статьями руководствоваться, ни к чему не придем. Надо отыскать пароход, снабженный цистернами Фрама, назначить на него комиссию из наших офицеров, идти в океан и произвести всесторонние испытания, тогда мы получим свои данные — полные и проверенные.

— Назначаю такую комиссию под вашим председательством, ищите пароход, берите с собой, кого хотите, и через неделю будьте в море».

Комиссия Крылова, проведя испытания на парохрде «Метеор», убедительно доказала, что польза от цистерн Фрама есть. Цистерны были испытаны в самых различных условиях плавания: от легкой зыби на море до жестокого двенадцатибалльного шторма. Емкость цистерн составляла всего полтора процента от водоизмещения судна, а размахи качки уменьшались втрое и вчетверо. Сейчас заполнение таких цистерн производится автоматически, и поэтому они называются активными.

Существуют еще гироскопические успокоители качки, или гироскопы. Главная часть гироскопа — тяжелый диск, который вращается вокруг вертикальной оси со скоростью до 3000 оборотов в минуту. Ось прочно закреплена в большой раме, опоры которой составляют одно целое с корпусом судна. Рама качается на этих опорах точно так, как качался на своей раме «ящик» парохода «Бессемер».

Пока нет качки, ось диска сохраняет свое вертикальное положение. Но вот начинается бортовая качка. Тут сразу же пускают в ход электромотор, вращающий диск. Диск становится волчком, вроде того, каким мы играли в детстве. И, как бы ни наклонялся от качки диск, его вертикальная ось, как ось всякого волчка, стремится сохранить свое прежнее вертикальное положение. Тут-то и проявляется действие гироскопа.

Положим, правый борт судна стремительно клонится к воде. Вместе с ним должна наклониться и вертикальная ось диска. Но она, по свойству волчка, упорно сопротивляется такому наклону. А поэтому ось давит на раму и через опоры рамы — на корпус судна. И давит как раз в сторону, противоположную наклону судна. Так гироскоп умеряет качку судна.

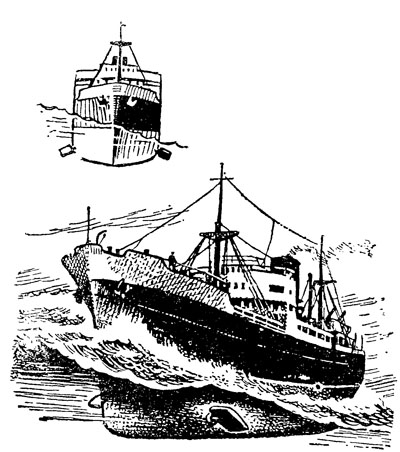

Недавно придумали новые успокоители качки — скуловые рули.






Это так называемый пассивный гироуспокоитель. В последнее время чаще ставят активный гироуспокоитель. У него рама
качается на опорах не сама по себе, а при помощи особого электродвигателя. Этим усиливается на опорах рамы давление, противодействующее крену судна.

Гироскоп — огромный механизм. Диаметр диска достигает четырех метров. Поэтому для гироскопов выделяют особое помещение больших размеров.

На судне, оборудованном гироскопами, качка почти не ощущается. Но зато гироскоп — очень сложный и дорогостоящий механизм и потому большого распространения для успокоения качки еще не получил. Зато
идея гироскопа широко применяется в устройстве различных приборов.

Недавно придумали новые успокоители качки. Это скуловые управляемые рули. Они напоминают боковые кили. Но боковые кили прикреплены к корпусу неподвижно. А скуловые рули могут автоматически поворачиваться специальным двигателем вверх и вниз. Их все время ставят в самое выгодное положение, чтобы они на ходу судна, подобно крыльям самолета, создавали подъемную силу. Вот эта сила и препятствует крену. Опыт использования этих успокоителей показал, что они хороши только для быстроходных судов. Когда качки нет, рули втягиваются внутрь корпуса, в особые «карманы». Это делается для того, чтобы они не тормозили движения судна.

Все, что здесь рассказано об успокоителях, относится к качке бортовой. А что же предпринимается для уменьшения килевой качки? Здесь специальных успокоителей не применяют. Усилия конструкторов направлены к тому, чтобы по возможности улучшить форму надводной части носовой оконечности судна. Например, делают у нее «развал» в стороны бортов, чтобы судно меньше «зарывалось», всходя на волну,
