Подготовка прибыльных надставок и изложниц с
утеплителями
Эту операцию проводят во дворе изложниц. К дальнейшей эксплуатации не
допускаются надставки, каркас которых сильно поврежден: сколоты цапфы,
имеются сквозные трещины или вымоины. При разрушении части футеровки
прибыльные надставки подвергаются ремонту.
Для полной замены кирпичной футеровки надставки применяют различные
механизмы. На Кузнецком металлургическом комбинате находится в
эксплуатации установка для ломки футеровки прибыльных надставок,
работающая на принципе интенсивного встряхивания (рис. 109).
Техническая характеристика установки
Частота колебаний вибратора, колебания/мин .
............. 2800
Возмущающая сила, Н 30 000; 25 000; 20СС0;
16 000
Статический момент, Н-м..........344; 286; 230; 183
Рабочее давление в гидросистеме, МПа 5
Усилие прижима утеплителя к раме, Н 80 000
Объем контейнера под бой, м3 1,5

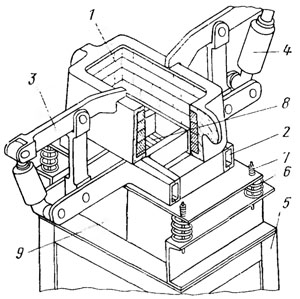

Рис. 109. Установка для ломки кирпичной футеровки
прибыльных надставок:
1 — прибыльная надставка; 2 —рама; 3—рычаг; 4 — гидроцилиндр; 5 —
станина; 6 — пружины с регулируемым сжатием; 7— регулирующие винты; 8 —
вибраторы; 9 — сменный контейнер
Кирпичная кладка на такой установке обрушивается
полностью в течение 1 мин. Установка имеет высокую эффективность.
На металлургическом заводе им. Петровского ломку футеровки производят
пневмомолотком, снабженным ходовой частью (рис. 110).
Техническая характеристика установки
Механизм ломки: энергия удара пневмомолотка, Н . .
1000
частота ударов, мин-1 .... ... 400
рабочее давление воздуха, МПа . . . 0,4—0,0
расход воздуха, м3/мин . . . . . 12
диаметр поршня, мм . . 200
ход поршня, мм............. 160
Механизм поворота пневмомолотка: электрический двигатель с момента, Н-г;
12
число оборотов, мин-1......................500
Механизм подачи пневмомолотка: диаметр цилиндра, мм 180
ход поршня, мм . . . 900
усилие на штоке, Н ..........14 000—15 000
Поступающие для футеровки надставки полностью
очищают от старого кирпича и проверяют состояние поверхности каркаса в
нижнем основании, а также внутри, где не допускаются прогары и заусенцы.
Затем приступают к укладке нового кирпича или набивке огнеупорной массы.
Готовую прибыльную надставку прокаливают до полного удаления влаги,
после чего рабочую поверхность кирпича покрывают ровным тонким слоем
обмазки.

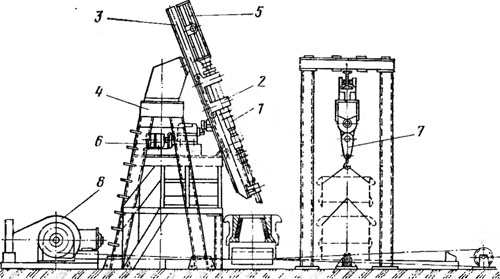

Рис. 110. Машина для ломки монолитной футеровки
прибыльных надставок:
1 — пневмомолоток; 2 — ходовая часть; 3 — направляющие; 4 — рама; 5 —
пневмоцилиндр; 6—редуктор; 7 — тельфер; 8 — лебедка

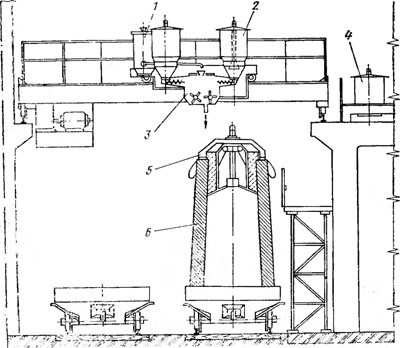

Рис. 111. Поточная линия для язготовления
теплоизоляционного пояса из ЖСС:
1 — бак-мешалка для жидкого крепителя; 2 — саморазгружающийся контейнер;
3 — непрерывный смеситель; 4 — стенд запасных контейнеров с материалами;
5 — раздвижной шаблон; 6 — изложница
Применение цельного теплоизоляционного пояса из
жидкоподвижных самотвердеющих смесей (ЖСС) позволяет комплексно
механизировать процесс оснащения ими изложниц.
В мартеновском цехе «Запорожстали» оборудована поточная линия подготовки
изложниц с утеплением их ЖСС (рис. 111). Состав с изложницами после их
очистки и смазки поступает на поточную линию. Электромостовым краном на
каждую изложницу устанавливают шаблон. Над составом с изложницами
передвигается установка, смонтированная на мостовом кране, для
приготовления и заливки смеси.
Установка включает непрерывный смеситель производительностью 5 т/ч, две
емкости для сыпучих (песка и шлака) со шнековыми дозаторами и емкость
для жидкого крепителя. Исходные компоненты выдаются в общий шнековый
смеситель, в котором готовится ЖСС Заливку ЖСС в изложницу осуществляют
по ее периметру. На заливку одного состава (18—20 изложниц) необходимо
40—50 мин машинного времени.
