ГИБКА МЕТАЛЛА

В производстве сельскохозяйственных машин широко применяются детали, имеющие форму уголков, изготовляемых из листового металла гибкой.

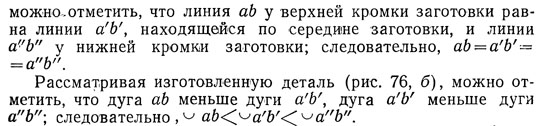

В процессе гибки металл подвергается одновременному действию растягивающих и сжимающих усилий. Рассматривая то место в заготовке, которое будет подвергаться изгибу (рис. 76, а),

Это неравенство дуг указывает на то, что при гибке в металле происходят изменения: на наружной стороне детали в месте изгиба волокна металла растягиваются и длина их увеличивается, а на внутренней, наоборот, волокна сжимаются и длина

их уменьшается; только нейтральный слой или, как принято называть, нейтральная линия в момент сгиба не испытывает ни сжатия, ни растяжения. Длина нейтральной линии после изгиба детали не изменяется.

При гибке деталей из листовых заготовок пластическая деформация всегда сопровождается упругой; поэтому в согнутой на определенный угол детали после снятия напряжения происходит явление распружинения, т. е. угол изгиба всегда несколько увеличивается, а деталь немного выпрямляется. Угол, на который распрямляется деталь вследствие упругой отдачи или пружинения, называется углом упругой деформации. Величина этого угла зависит от марки и толщины материала, а также от радиуса гибки. При изготовлении деталей гибкой следует учитывать пружинящие свойства металлов, влияющие на изменение радиуса и угла изгиба.

Определение размеров заготовок деталей, имеющих форму уголка, сводится к подсчету длин прямых участков до начала закругления и длины нейтральной линии в пределах закругления. На рис. 76, в изображена деталь прямоугольного сечения, прямые участки которой обозначены буквами L1 и L2, а длина нейтральной линии—А1.

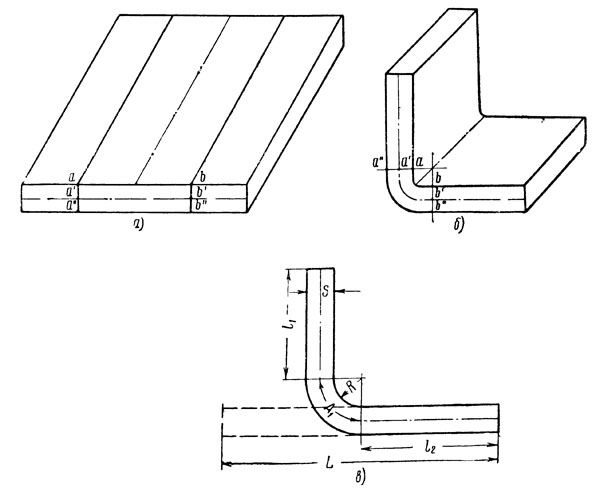

Рис. 76. Элементы гибки: а — заготовка из листа, б — готовая деталь, в — элементы детали для подсчета длины заготовки

Длина нейтральной линии в изогнутом участке определяется по формуле:

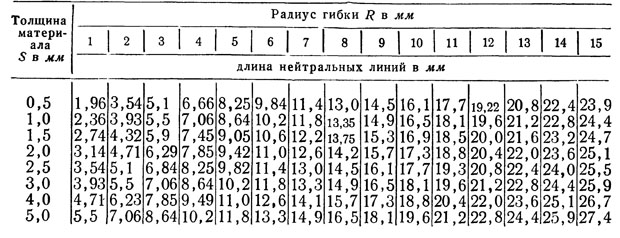

Длину нейтральных линий заготовок деталей можно определить по табл. 34. Длину прямых участков до начала закругления определяют подсчетом, так как в чертежах размеры обычно указываются по наружным сторонам деталей.

Таблица 34
Длина нейтральных линий при гибке деталей под прямым углом

Гибку деталей на опорном инструменте производят ударами молотка. Опорными инструментами служат скребки, наковальни, поддержки и оправки. Опорные инструменты подбирают в соответствии с радиусами гибки (табл. 35).

Таблица 35

Наименьшие радиусы гибки листового металла

Следует учесть, что в табл. 35 указаны минимальные радиусы при гибке листового материала вдоль волокон проката. При гибке поперек волокон радиусы гибки допускается уменьшать примерно вдвое.

Перед началом гибки заготовку устанавливают по линии гибки на кромку рабочей части скребка (рис. 77, а). Гибку деталей под углом 90° производят обычно в две операции: сначала полку (кромку) заготовки загибают примерно на 30—40°, а затем гнут ее под углом 90°. Производить гибку полки на угол 90° за одну операцию не рекомендуется, так как от ударов молотка заготовка может растянуться и на ней появятся складки. Необходимо учитывать, что при ударе молотком по полке детали последняя не должна изменять своего положения относительно ребра или кромки рабочей части скребка, так как при малейшем сдвиге загиб произойдет не по разметке и деталь будет испорчена.

При гибке деталей в оправках заготовку закладывают между двумя половинками оправки.

Обе половинки оправки соединяются направляющими стержнями. Ha, определенном расстоянии от торцовой части каждой половинки оправки сверлят отверстия, в которые вставляют направляющие стержни при соединении половинок оправки. Заготовку зажимают в тиски, после чего выступающую полку отгибают до полного ее прилегания к верхней части оправки (рис. 77, б).

При гибке удары молотком надо наносить равномерно по всей кромке, иначе она может изогнуться или несколько выпучиться.

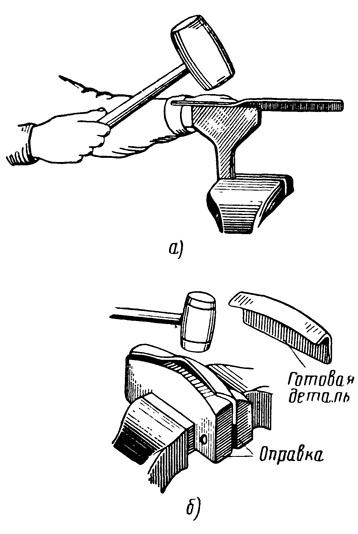

Рис. 77. Гибка деталей:
а— на скребке, б — в оправке
